MONDAWE 8MO1220140 User manual

12x20ft Cedar Framed Galvanized Steel Double Roof Gazebo
8MO1220140

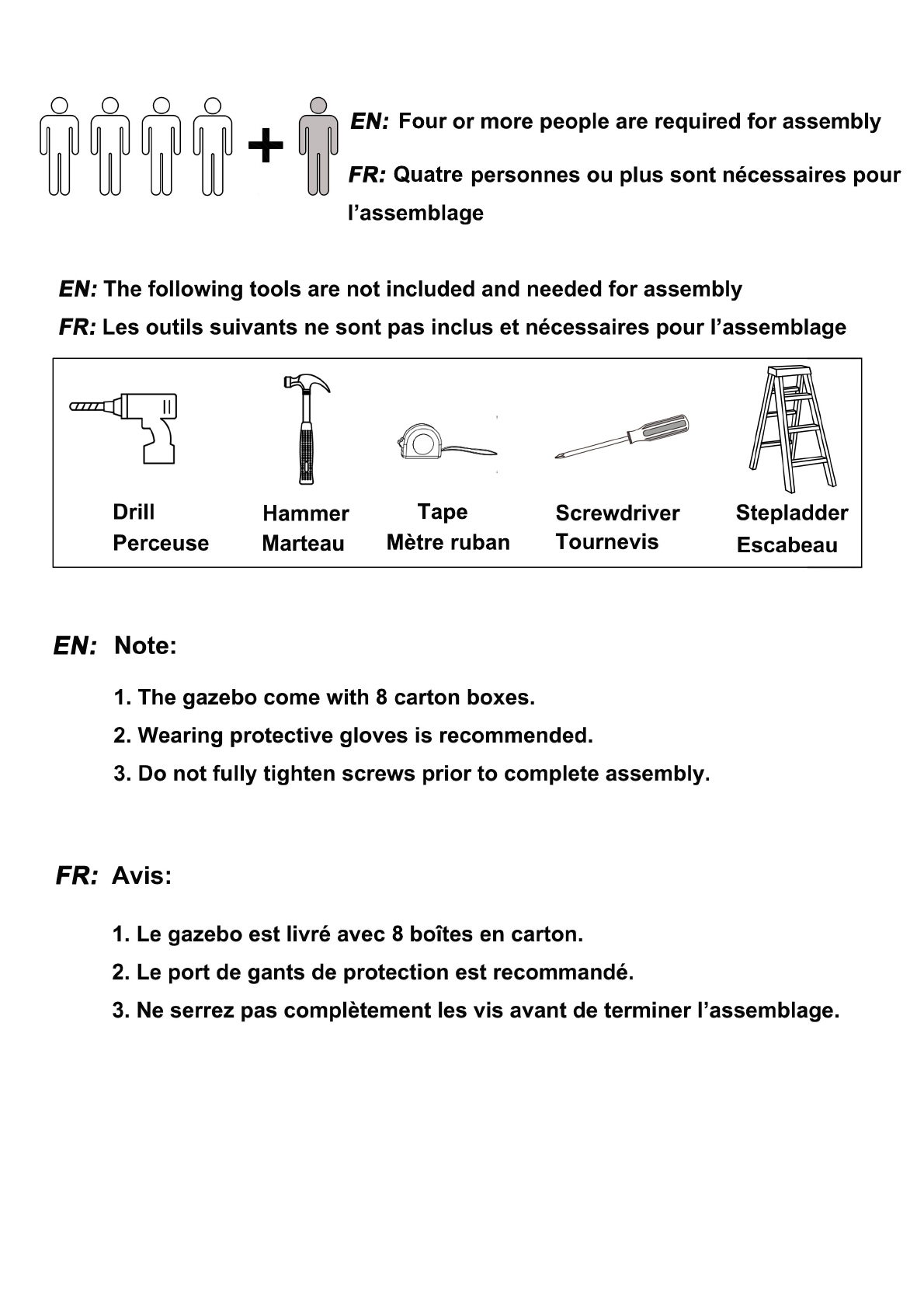

Quatre
8
8
Four
Tape
Mètre ruban

PARTS LIST ( Carton Box -2 )
PARTS LIST ( Carton Box -3 )
PARTS LIST ( Carton Box -1 )
Long side outer beam
Long side outer beam
Middle post
Corner post
Long side outer middle beam
Corner post

Poutre médian extérieur de côté long

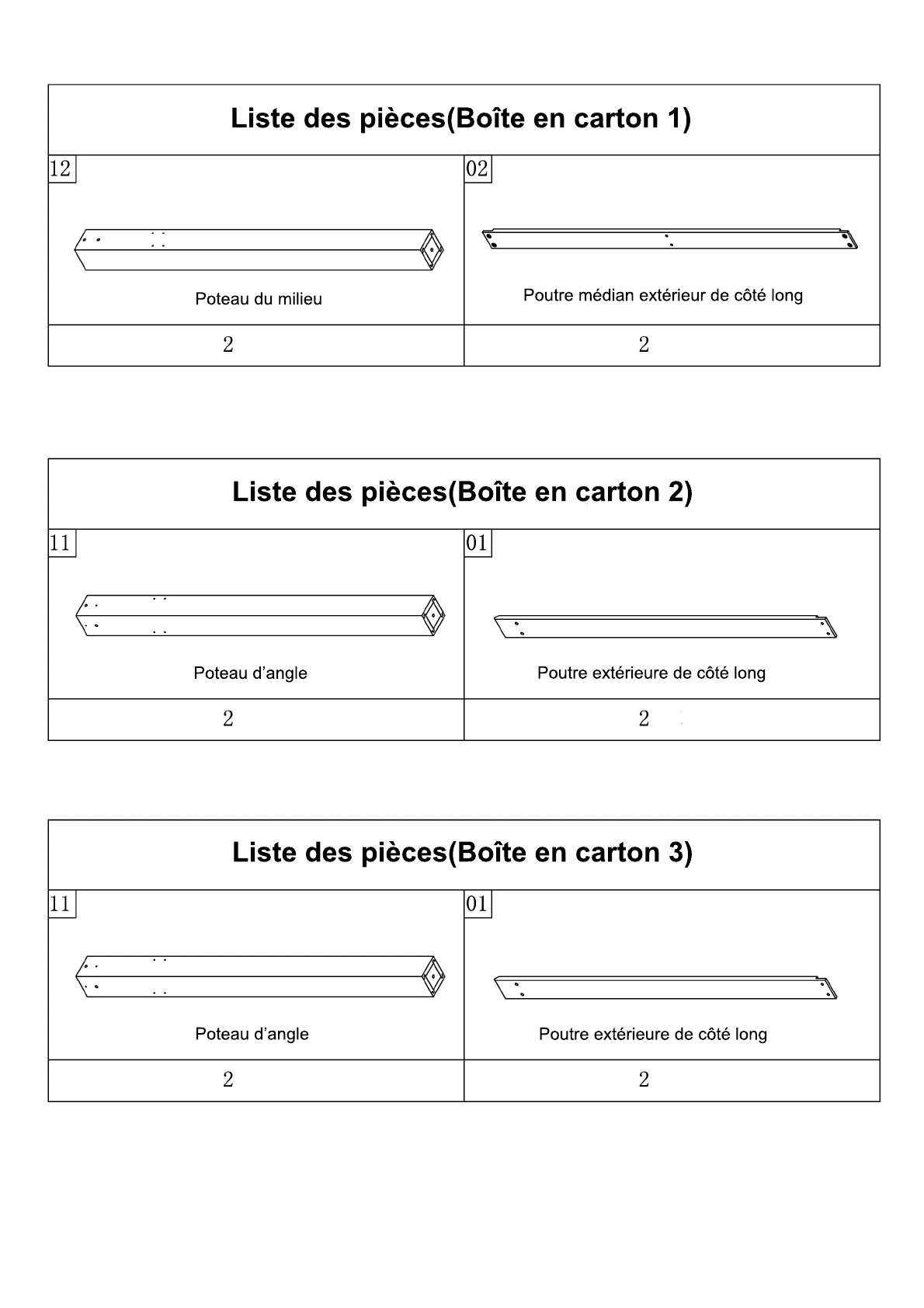

Liste des pièces(Boîte en carton 1)
Liste des pièces(Boîte en carton 2)
Liste des pièces(Boîte en carton 3)
Poutre extérieure de côté long
Poutre extérieure de côté long
Poteau du milieu
Poteau d’angle
Poteau d’angle

Short side outer left beam Short side outer right beam
Long side inner beam Long side inner middle beam 1
Long side inner middle beam 2 Short side inner beam
Short side inner middle beam Left suport
Right suport
PARTS LIST ( Carton Box -4 )

Liste des pièces(Boîte en carton 4)
Poutre extérieur gauche du côté court Poutre droit extérieur du côté court
Poutre intérieure de côté long Poutre centrale intérieure de côté long 1
Poutre centrale intérieure de côté long 2 Poutre intérieure de côté court
Poutre central intérieur du côté court Support de gauche

Big roof left cover plate Big roof middle cover plate
Big roof right cover plate

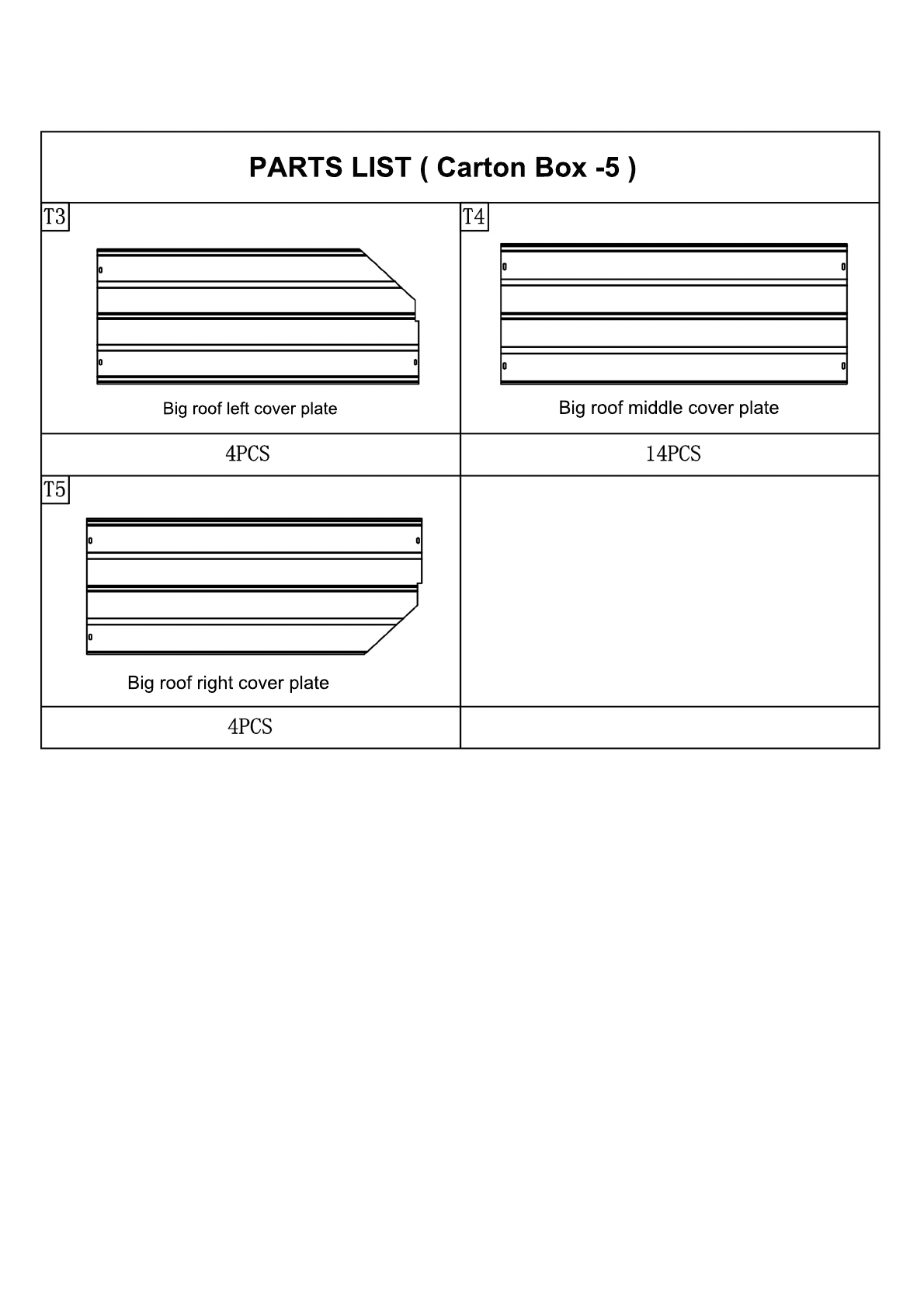

PARTS LIST ( Carton Box -5 )

Liste des pièces(Boîte en carton 5)
Grande plaque de couverture droite de grand toit
Grande plaque de couverture gauche de grand toit Plaque de couverture moyenne de grand toit

Left small cover plate
Right small cover plate
Small roof middle cover plate
Small roof middle cover plate
Small roof left cover plate
Small roof right cover plate
Big roof right cover plate
Big roof left cover plate
PARTS LIST ( Carton Box -6 )

Petite plaque de couverture droite
Petite plaque de couverture gauche
Plaque de couverture centrale de petit toit
Plaque de couverture droite de petit toit
Plaque de couverture gauche de petit toit
Plaque de couverture centrale de petit toit
Plaque de couverture gauche du grand toit
Plaque de couverture droite de grand toit
Liste des pièces(Boîte en carton 6)

Conner cover
Base cover Base
Slant beam bottom connector
Big roof long side left tube
Big roof long slant beam cover Big roof top beam
Small roof inner bracket
Small roof slant beam
Small roof top beam
Big roof inner bracket
Small roof cover
PARTS LIST ( Carton Box -7 )
Big roof long side right tube
Big roof long slant beam

Couvercle de base
Couvercle d’angle
Connecteur inférieur de poutre inclinée
Support intérieur d’un petit toit
Support intérieur d’un grand toit
Poutre supérieure de grand toit
Poutre supérieure de petit toit
Petite couverture de toit
Poutre inclinée de petit toitTube gauche de long côté de grand toit
Longue couverture de poutre inclinée d’un grand toit
Longue poutre inclinée de grand toit
Tube droit de long côté de grand toit
Base

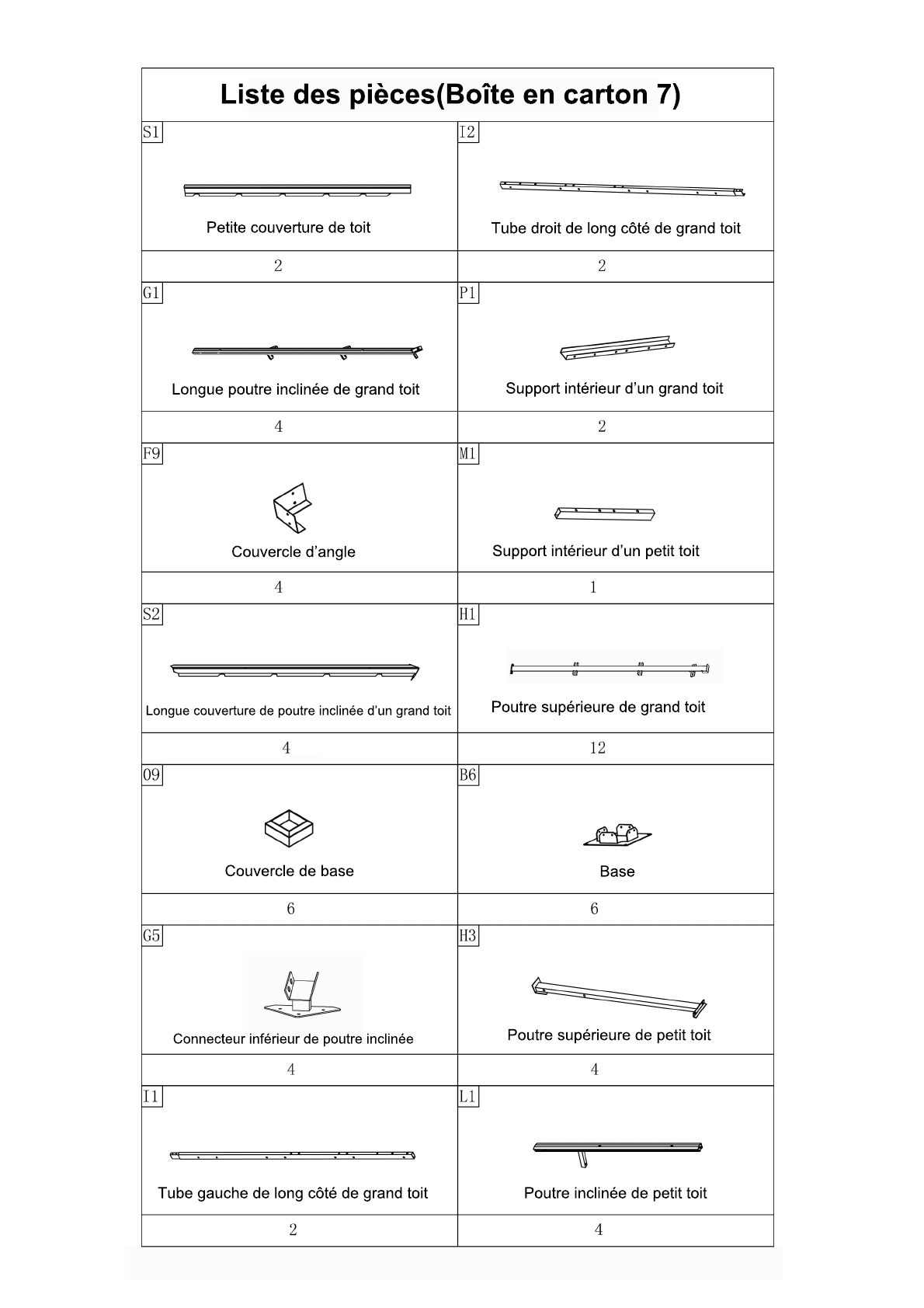

Liste des pièces(Boîte en carton 7)

M6 Screwdriver set head
M3 Drill
Φ6x200 Stake
M6 Wrench
M8 Allen key M6 Allen key M6 Allen key
M10 Wrench
M10 Nut
M6 Nut & Washer
Hook Press panel Small post plate
M10x215 Outer Hex head bolt & Washer
M8x30 Inner Hex head screw & Washer
M6x15 Inner Hex head screw & Washer
M6x15 Inner Hex head screw & Washer
M6x55 Inner Hex head screw & Nut
M6x45 Inner Hex head screw & Nut M8 Nut
M6x75 Inner Hex head screw & Nut
M6x15 Outer Hex head bolt & Washer
M5x25 Self-tapping screw & Washer
M5x40 Self-tapping screw & Washer
M5x50 Self-tapping screw
M10x100 Self-tapping screw & Washer
M8x40 Self-tapping screw & Washer
HARDWARE LIST ( Carton Box -7 )

M6 Tête de jeu de tournevis

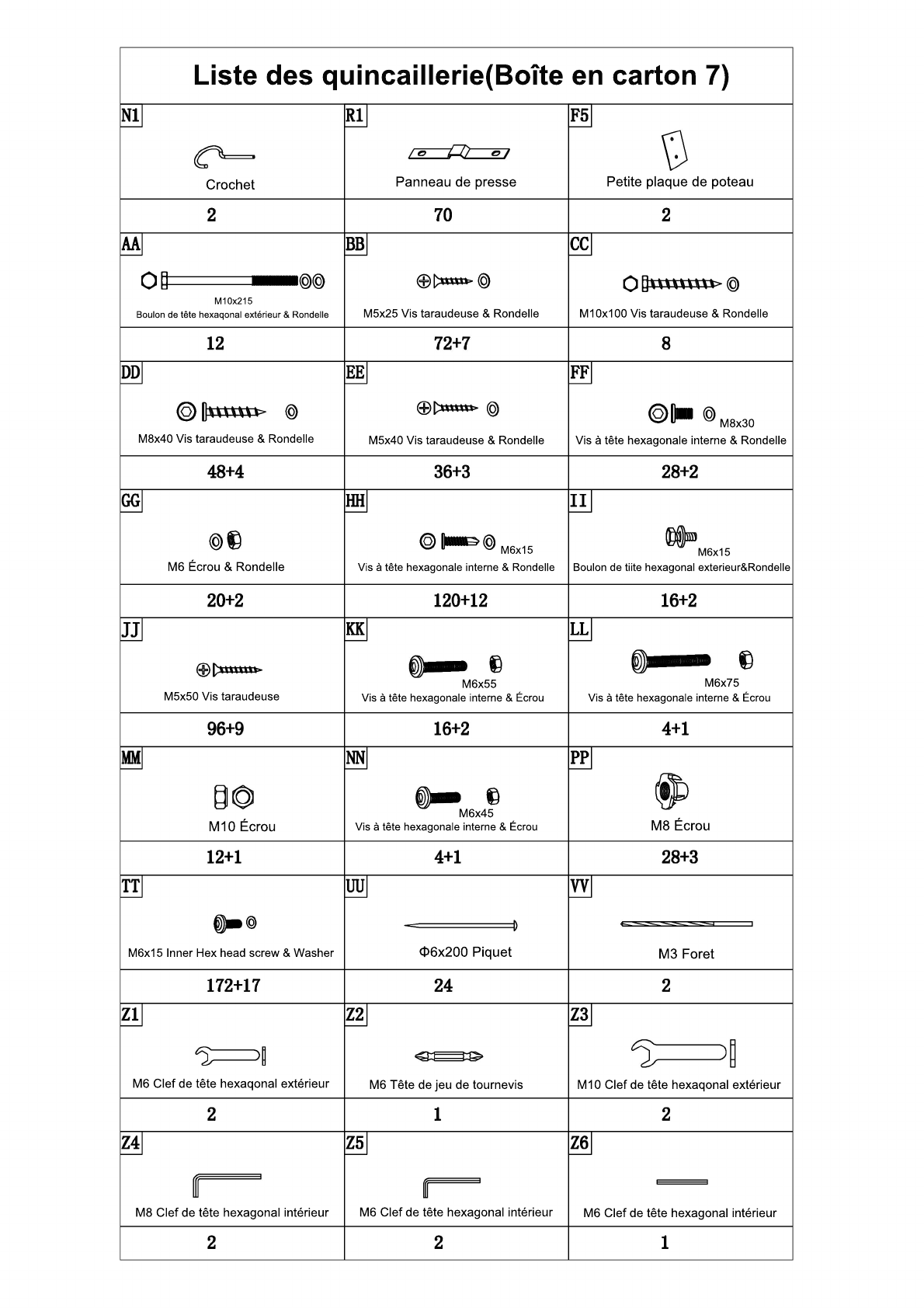

Liste des quincaillerie(Boîte en carton 7)
M3 Foret
Φ6x200 Piquet
M6 Clef de tête hexaqonal extérieur
M8 Clef de tête hexagonal intérieur M6 Clef de tête hexagonal intérieur M6 Clef de tête hexagonal intérieur
M10 Clef de tête hexaqonal extérieur
M10 Écrou
M6 Écrou & Rondelle
Crochet Panneau de presse Petite plaque de poteau
Boulon de tête hexaqonal extérieur & Rondelle
M10x215
Vis à tête hexagonale interne & Rondelle
M8x30
M6x15 Inner Hex head screw & Washer
Vis à tête hexagonale interne & Rondelle
M6x15
Vis à tête hexagonale interne & Écrou
M6x55
Vis à tête hexagonale interne & Écrou
M6x45 M8 Écrou
Vis à tête hexagonale interne & Écrou
M6x75
Boulon de tiite hexagonal exterieur&Rondelle
M6x15
M5x25 Vis taraudeuse & Rondelle
M5x40 Vis taraudeuse & Rondelle
M5x50 Vis taraudeuse
M10x100 Vis taraudeuse & Rondelle
M8x40 Vis taraudeuse & Rondelle

Small roof slant cover 1 Small roof slant cover 2
Short side middle blocking bar
Big roof long side blocking bar
Big roof blocking bar 2
Big roof middle tube
PARTS LIST ( Carton Box -8 )
Big roof blocking bar 1
Bottom connector for small roof top beam
Small roof long connector Small roof long side left blocking bar
Small roof long side right blocking bar Small roof side connector
Middle cover Long side curtain bar
Long side middle across bar Short side middle acorss bar
Big roof lower across bar Long side across bar
Big roof upper across bar
Short side curtain bar Big roof short side tube
Small roof short side blocking barLong side middle blocking bar

Long connecteur de petit toit
Connecteur latéral de petit toit
Liste des pièces(Boîte en carton 8)
Couvercle central
Barre inférieure à travers de grand toit Barre transversale de côté long
Barre supérieure traversante de grand toit
Milieu à travers la barre de côté long Milieu à travers la barre de côté court
Barre de blocage de grand toit 1
Barre de blocage de grand toit 2 Barre de blocage de long côté de grand toit
Haut à travers la poutre du grand toit
Barre de blocage gauche du long côté du petit toit
Barre de blocage droite du long côté du petit toit
Barre de blocage du côté court du petit toit
Tube latéral court de grand toit
Barre de blocage centrale du côté court
Couverture inclinée d’un petit toit 2
Couverture inclinée d’un petit toit 1
Barre à rideau de côté court
Barre à rideau de côté long
Barre de blocage centrale de côté long
Connecteur inférieur pour poutre supérieure de petit toit

Exploded Views
Vue eclatees

<1>
EN: Put base cover 09 through bottom of posts 11/12.
FR: Placez le couvercle de base 09 au bas des poteaux 11/12.
<2>
EN: Required drill
FR: Perceuse est nécessaire
EN: Attach base B6 to bottom of posts 11/12 by using self-tapping screws BB.
FR: Fixez la base B6 au bas des poteaux 11/12 avec les vis taraudeuses BB.

<3>
EN: Insert Nut PP into beams 02/04/06/07/10.
FR: Insérer l’écrou PP dans les poutres 02/04/06/07/10.
EN: Required Hammer
FR: Marteau est nécessaire
<4>
EN: Connect short side inner beams 08/10 by using screws FF,Connect long side
inner beams 05/06/07 by using screws FF.
FR: Connectez les poutres intérieures 08/10 du côté court à l’aide de vis FF, connectez les poutres intérieures 05/06/07 du côté
long avec les vis FF.
