Monogram Advantium ZSB9121N2SS User manual

INSTALLATION
INSTRUCTIONS
Advantium®Built-In Wall Oven 120V 27”
MONOGRAM.COM
MFL59060935
Para consultar una version en español de este manual
de instrucciones, visite nuestro sitio de internet Monogram.com.

231-7000078 Rev. 3
Safety Information
CONTENTS
Design Information
Models Available...............................................2
Product Dimensions and Clearances................3
Tools and Parts Required .................................3
Installation Preparation
Electrical Requirements ....................................4
Grounding Instructions......................................4
Preparing the Opening (Standard)....................5
Preparing the Opening (Flush Mount)...............9
Installation Instructions

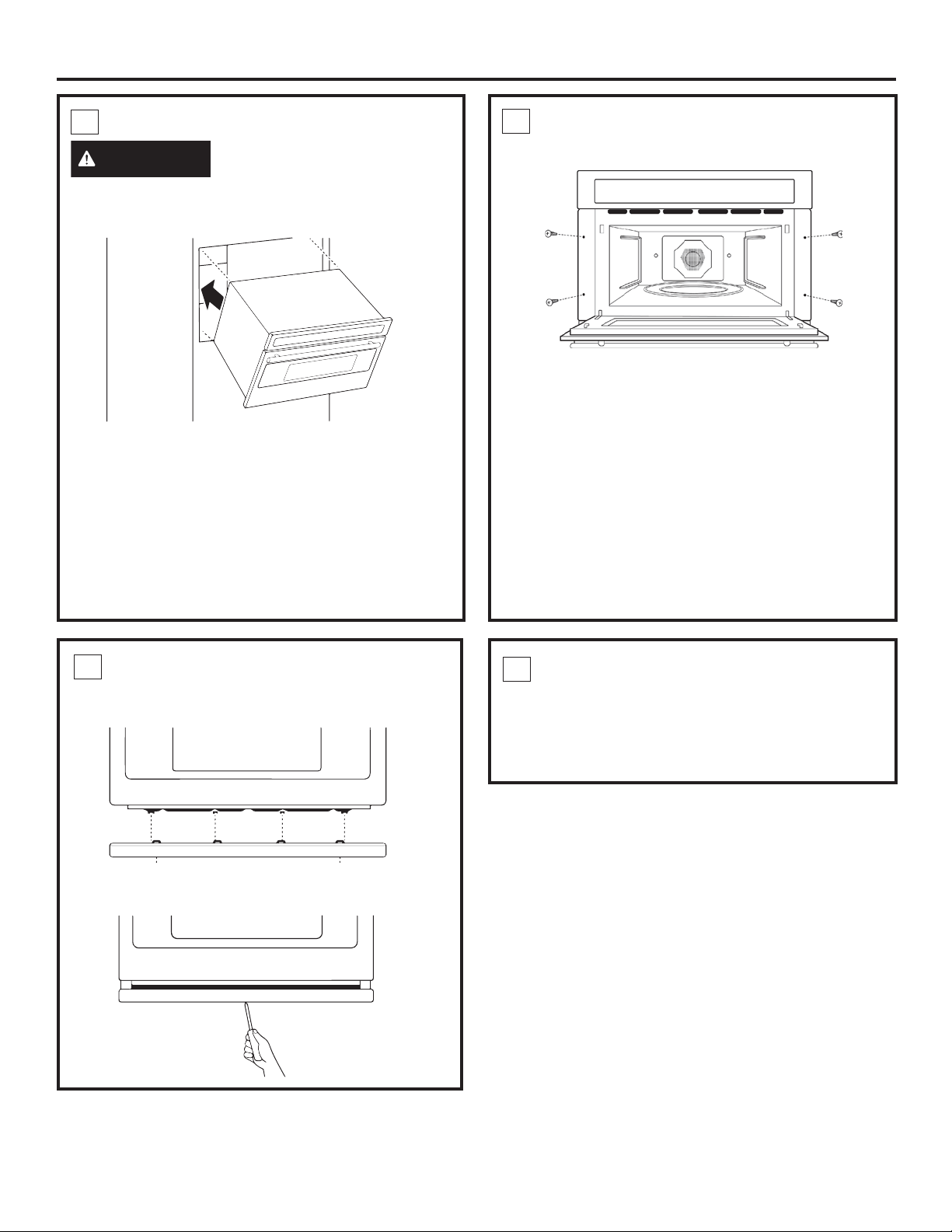

Step 1, Remove Packaging and Parts............11
Step 2, Slide Oven Into Cutout .......................12
Step 3, Install Bottom Trim..............................12
Step 4, Install Mounting Screws......................12
Step 5, Finalize Installation.............................12
MODELS AVAILABLE
ZSB9121NSS – STAINLESS STEEL
BEFORE YOU BEGIN
Read these instructions completely and
carefully.
IMPORTANT —Save these instructions
for local inspector’s use.
IMPORTANT —Observe all governing codes
and ordinances.
•Note to Installer —Be sure to leave these
instructions with the Consumer.
•Note to Consumer —Keep these instructions
with your Owner’s Manual for future reference.
•Skill Level — Installation of this appliance
requires basic mechanical and electrical skills.
•Completion Time —1 Hour.
• Proper installation is the responsibility
of the installer. Product failure due to improper
installation is not covered under the warranty.
See Owner’s Manual for warranty information.
IMPORTANT —Use this oven only for its
intended purpose. Never use the oven for
warming or heating a room. Prolonged use
of the oven without proper ventilation can be
hazardous. For personal safety, remove
house fuse or oven circuit
breaker before beginning installation to avoid
severe or fatal shock injury.
For personal safety, the
mounting surface must
be capable of supporting the cabinet load, in
addition to the added weight of the oven and
drawer, plus additional oven loads.
CAUTION
CAUTION

31-7000078 Rev.3 3
Design Information
PRODUCT DIMENSIONS AND CLEARANCES
TOOLS AND PARTS REQUIRED
(NOT SUPPLIED)
•#2 Phillips screwdriver
•Hand-held drill
•High speed drill bit, 3/32Ǝdiameter
•3/8Ǝslot-head screwdriver
• Level
• Saw
• 3/8” slot-head screwdriver
• Wood screws or other hardware for installing
runner or shelf to support oven (if required)
• Safety glasses or goggles
FLUSH MOUNT INSTALLATION
This installation method allows for the unit face to
be inline with the cabinet face.
IMPORTANT: HIGH SKILL LEVEL IN
CARPENTRY IS REQUIRED. Non-standard
cabinetry may be required.
Flush installation of the oven will lead to the
exposure of the cabinet face frame edges.
Side cleats may be visible and should be a
finished surface.
20-1/4”
26-3/4”
ADVANCE PLANNING
•7KHVHRYHQVPD\EHLQVWDOOHGGLUHFWO\LQWRDƎ
wide oven cabinet with standard installation.
•Cutout height dimensions are different for
installations with an accessory storage drawer.
Make sure to use the correct cutout when
preparing the opening.
• Allow for clearance to adjacent corners, walls,
drawers, etc.
The oven must be securely installed in a cabinet
that is firmly attached to the house structure.
Weight on the oven door could cause the oven
to tip and result in injury. Never allow anyone to
climb, sit, stand or hang on the oven door.
21-1/2Ǝ
1Ǝ
13 1/4Ǝ
2-1/4Ǝ
Door Depth
See table
below
Model Door Depth
ZSB9121NSS 1-3/8”

431-7000078 Rev. 3
Installation Preparation
ELECTRICAL REQUIREMENTS
Single Advantium Built-In Oven Installation:
This product requires a 120-volt, 60 Hz, 15-amp
circuit and draws 1.8 kilowatts. This product must be
connected to a supply circuit of the proper voltage and
frequency.
• Wire size must conform to the requirements of the
National Electrical Code or the prevailing local code for
this kilowatt rating.
• The power supply cord and plug should be brought
to a separate 15 or 20 ampere branch circuit single
grounded receptacle. The outlet box should be located
within reach of the 48” power cord.

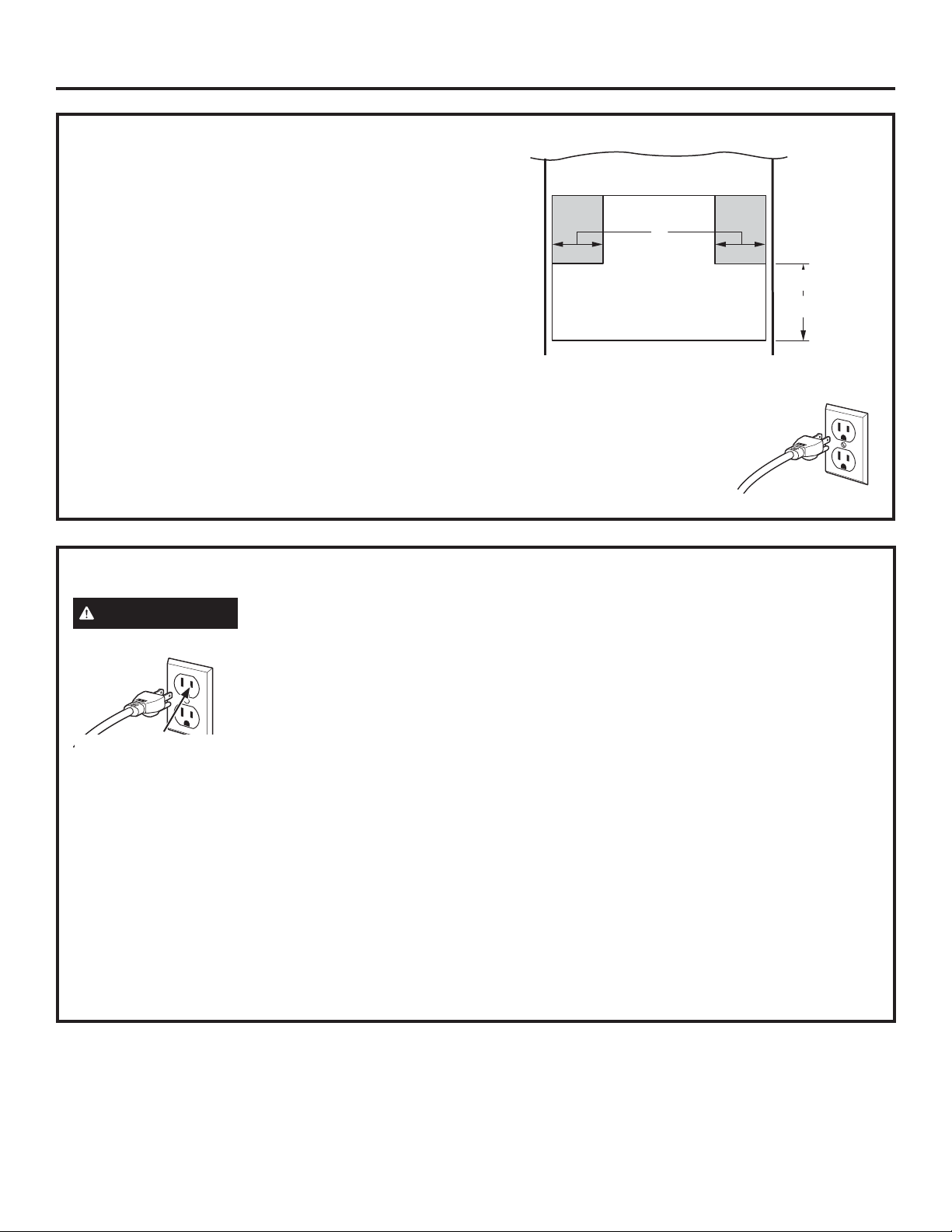

ELECTRICAL LOCATION
Locate outlet box in the shaded area
6”
9”
Install a recessed electrical outlet
in the back wall of the opening
within 6Ǝof either side and at least
9Ǝabove the cutout floor.
GROUNDING INSTRUCTIONS
WARNING Improper use of the grounding plug can result in a risk of electric shock.
This appliance must be grounded.
In the event of an electrical short
circuit, grounding reduces the risk
of electric shock by providing an
escape wire for the electric current.
This appliance is equipped with a
power cord having a grounding wire with a grounding
plug. The plug must be plugged into an outlet that is
properly installed and grounded.
Consult a qualified electrician or service technician if
the GROUNDING INSTRUCTIONS are not completely
understood, or if doubt exists as to whether the
appliance is properly grounded.
If the outlet is a standard 2-prong wall outlet, it is your
personal responsibility and obligation to have it replaced
with a properly grounded 3-prong wall outlet.
Do not under any circumstacnes cut or remove the third
(ground) prong from the power cord.
Do not use an extension cord. If the power cord is too
short, have a qualified electrician or service technician
install an outlet near the appliance.
For best operation, plug this appliance into its own
electrical outlet to prevent flickering of lights, blowing of
fuse or tripping of circuit breaker.
Ensure Proper ground
exists before use.

31-7000078 Rev.3 5

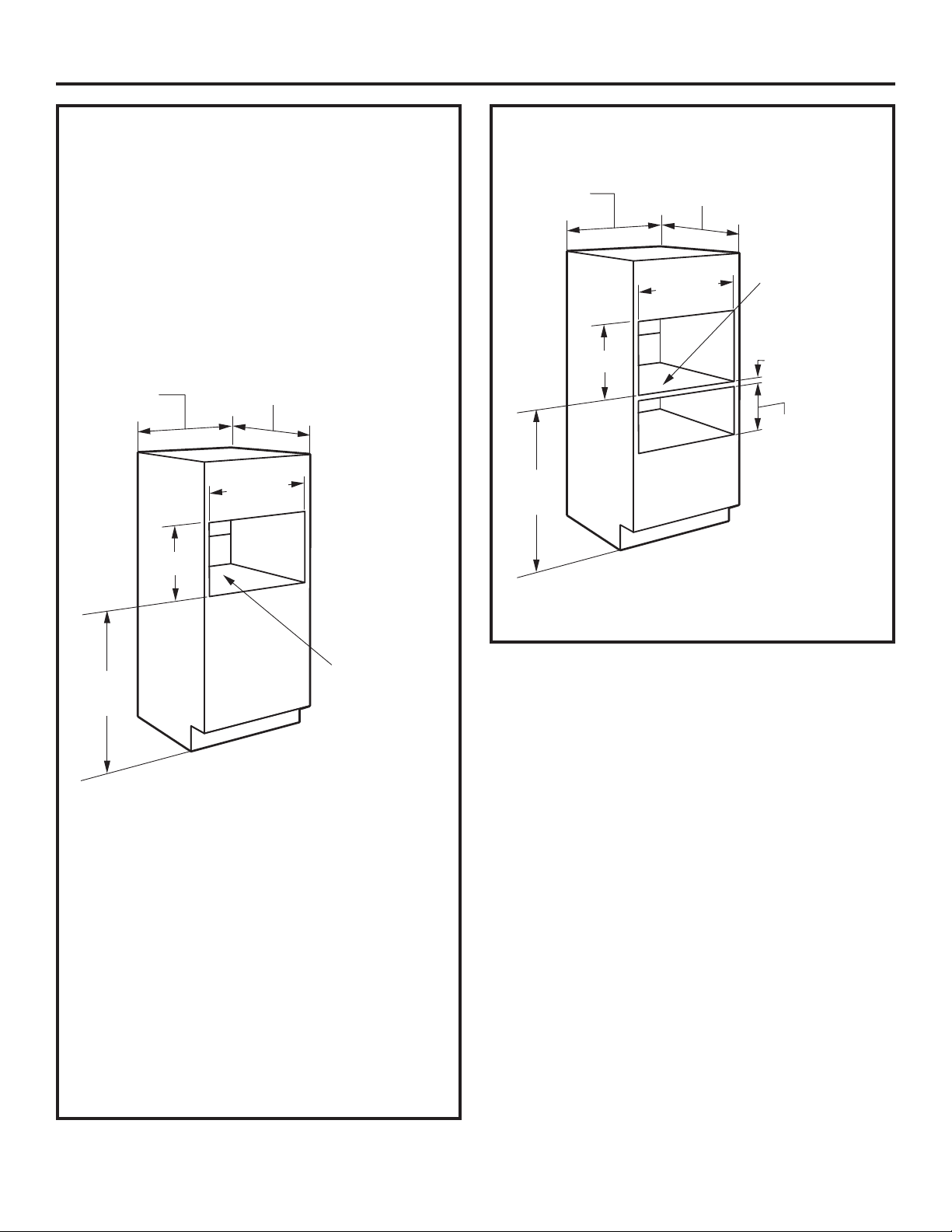

Standard Installation Preparation
PREPARE THE OPENING (CONT.)
Installation over a Warming Drawer:
PREPARE THE OPENING
The Advantium Built-In Oven can be installed
in combination with other Monogram Built-In
appliances. Always follow each product’s
Installation Instructions to complete the
installation.
Single Advantium Built-In Oven
Installation:
Order a 27” or 30” wide single oven cabinet
or cut the opening in a wall to the dimensions
shown.
• Allow the following clearances around the
cutout on the front surface of the cabinet :
í´IURPWKHWRS´IURPWKHVLGHHGJHV
DQGí´IURPWKHERWWRP
(Note: these refer to minimum clearances
required for installation and do not reflect actual
product dimensions.)
• Oven overlaps will conceal cut edges on all
sides of the opening.
When installed over a single oven or a
warming drawer, allow at least 2” between
the two openings. This separation will provide
clearance for bottom overlap of the Advantium
120 and the other appliance overlaps.
• The support must be level and rigidly mounted,
flush with the bottom edge of the cutout.
27” or 30” 23-1/2”
25-1/4”
17-1/2” Construct
solid bottom
- Min. 3/8”
plywood
supported
on all four
sides. Must
be able to
support
weight of
oven and
contents.
36-3/4”
Min.
27” or 30” 23-1/2”
25-1/4”
17-1/2”
36-3/4”
Min.
2ƎMin.
(3ƎRecommended)
Per Warming
Drawer
Requirement
Construct
solid bottom
- Min. 3/8”
plywood
supported
on all four sides.
Must be able to
support weight
of oven and
contents.
NOTE: Additional
clearances between the cutouts
may be required. Check to be sure the oven
supports above the Warming Drawer location does not
obstruct the required interior depth and height. See
Warming Drawer installation instructions for details.

631-7000078 Rev. 3
Standard Installation Preparation
PREPARE THE OPENING (CONT.)

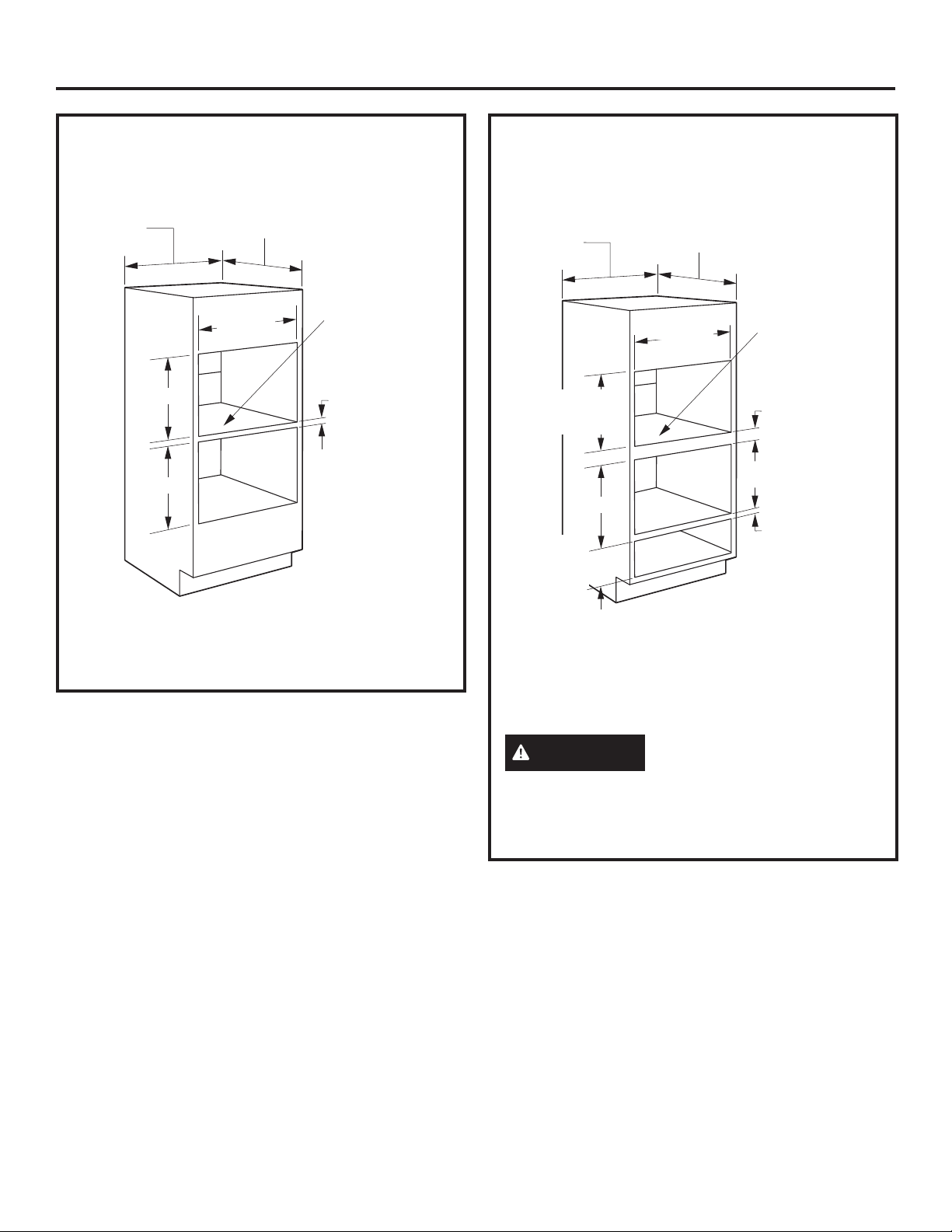

Installation over a Wall Oven:
27 or 30” 23-1/2”
25-1/4”
17-1/2” 2” Min.
(3” Recommended)
45-1/4”
Min.
Construct
solid bottom
- Min. 3/8”
plywood
supported
on all four sides.
Must be able to
support weight
of oven and
contents.
Per Oven
Requirement
• If you are replacing an electric double oven with the
combined installation of an Advantium Built-In Oven
and a single oven, use the dimensions shown. The
middle rail separating the two openings may need to
be larger than the 2” minimum shown.
PREPARE THE OPENING (CONT.)
Installation over a Wall Oven and Warming
Drawer: Construct
Solid Bottom
Min. 3/8”
Plywood
Supported
by
2x4 or 2x2
Runners all
Four Sides
27 or 30” 23-1/2”
25-1/4”
17-1/2”
2” Min.
Per Oven
Requirement
45-1/4”
Min.
Per warming drawer requirement
2” Min.
(3” recommended)
NOTE: Additional clearances between the cutouts
may be required. Check to be sure the oven supports
above the Warming Drawer location does not obstruct
the required interior depth and height. See Warming
Drawer installation instructions for details.
CAUTION For personal safety, the
mounting surface must be capable of supporting the
cabinet load, in addition to the added weight of the
oven and drawer, plus additional oven loads.

31-7000078 Rev.3 7
Standard Installation Preparation
PREPARE THE OPENING (CONT.)
Installation over another Advantium Built-In
Oven:
27 or 30Ǝ23-1/2Ǝ
25-1/4Ǝ
17-1/2Ǝ3 1/8ƎMin.
(4 1/8ƎRecommended)
17-1/2Ǝ
Construct
solid bottom - Min.
3/8” plywood
supported
on all four sides.
Must be able to
support weight
of oven and
contents.
• If you are mounting a Built-In Advantium Oven over
another, use the dimensions shown. The middle rail
separating the two openings may need to be larger
than the 3-1/8Ǝminimum shown.
PREPARE THE OPENING (CONT.)
Installation under a Microwave Oven and over
a Warming Drawer:
27 or 30Ǝ23-1/2Ǝ
25-1/4Ǝ
17-1/2Ǝ
2ƎMin.
(3ƎRecommended)
Per Microwave
Oven Requirement 3.5ƎMin.
(4.5ƎRecommended)
Per Warming
Drawer
Requirement
Construct
solid bottom - Min.
3/8” plywood
supported
on all four sides.
Must be able to
support weight
of oven and
contents.
NOTE: Additional clearances between the cutouts
may be required. Check to be sure the oven supports
above the Warming Drawer location do not obstruct
the required interior depth and height. See Warming
Drawer installation instructions for details.
CAUTION For personal safety, the
mounting surface must be capable of supporting the
cabinet load, in addition to the added weight of the
oven and drawer, plus additional oven loads.

831-7000078 Rev. 3
Standard Installation Preparation
PREPARE THE OPENING (CONT.)
Installation beside another Advantium Built-In
Oven:
• If you are mounting an Advantium Built-In Oven beside
another, use the dimensions shown. The middle rail
separating the two openings may need to be larger
than the 4-1/2Ǝminimum shown.
25-1/4Ǝ
17-1/2Ǝ
23-1/2Ǝ
17-1/2Ǝ
4-1/2ƎMin.
(5-1/2ƎRecommended)
25-1/4Ǝ
PREPARE THE OPENING (CONT.)
Installation under a 30Ǝor 36ƎCooktop or Countertop:
Gas or electric cooktops may be installed over this oven. See cooktop installation instructions for the cutout size.
See the label on top of the oven for approved cooktop models. This oven requires a separate, properly grounded
15-Amp, 120-Volt, 60Hz power supply. The cooktop requires a separate power supply. Use a 30Ǝor wider base
cabinet.
Cooktop Cooktop
25Ǝ
1-1/2ƎMin.
4ƎHigh
Toekick
23-1/2Ǝ
25-1/4Ǝ
17-1/2Ǝ
36Ǝ
Countertop
Height
Cooktop height including depth
of electrical box on some
models. Refer to cooktop
installation instructions.
No minimum clearance required
between cooktop and oven.

31-7000078 Rev.3 9

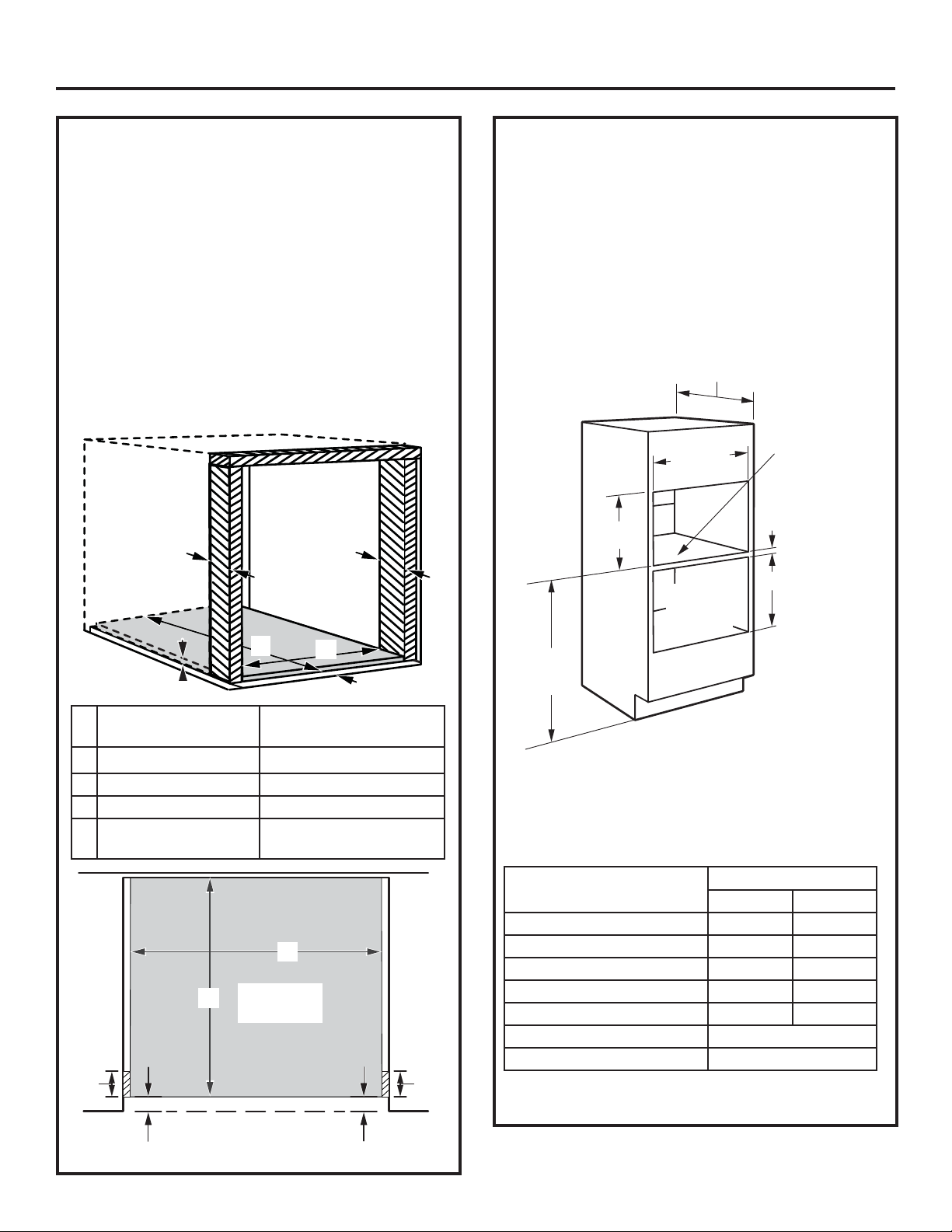

Flush Mount Installation Preparation
PREPARE THE INTERIOR
Cut and install side cleats:
• Cut side wood cleats to height of cabinet
opening and approx. 2-1/2” in depth. Install,
on each side, Dim. E from the front face of the
cabinet.
Cut and install bottom cleat:
• Cut bottom wood cleat to a height of 1-1/8”, a
depth of the cabinet minus Dim. E and a width
of 25-1/4” to fit between side cleats. Install
onto the cabinet floor between the side cleats,
push it all the way back against cabinet wall
and make sure its front face aligns with the front
faces of the side cleats (Dim. E gap from the
front cabinet face).
A Side and top cleats
depth 2-1/2” min.
B Bottom cleat height 1-1/8”
C Bottom cleat depth Cabinet depth minus Dim. E
D Bottom cleat width 25-1/4”
E All four cleats inset
depth 1-3/8” ZSB9121NSS
E
C
B
D
AA
PREPARE THE OPENING
The Advantium Built-In Oven can be installed
in combination with other Monogram Built-In
appliances. Always follow each product’s
Installation Instructions to complete the
installation.
Single Advantium Built-In Oven
Installation:
Cut the opening in a cabinet to the dimensions
shown.
• The support must be level and rigidly mounted,
flush with the bottom edge of the cutout.
TOP
VIEW
Front Face of Cabinet
EE
A A
C
D
**20 1/2”
Construct
solid bottom
- Min. 3/8”
plywood
supported on
all four sides.
Must be able to
support weight
of oven and
contents.
36-3/4”
Min.
F *
23-1/2” min.
2” Min.
(3” recommended)
*See table
below for
desired reveals
on sides.
Per
appliance
specs.
Oven or
warming
drawer
Approved Flush Installation Dimension F
1/8” Reveal 1/4” Reveal
Single Advantium 27” 27-1/4”
Over Warming Drawer 27” 27-1/4”
Over Oven 27” 27-1/4”
Over Oven and Warming Drawer 27” 27-1/4”
Over Built-in Oven 27” 27-1/4”
Double Advantium (side by side) See page 10
Under Cooktop or Countertop See page 10
** Top and bottom reveals are set to 1/8”.

10 31-7000078 Rev. 3
Flush Mount Installation Preparation
PREPARE THE OPENING
The Advantium Built-In Oven can be installed
beside another Advantium Built-In Oven in a
side-by-side combination.
Double Advantium Built-In Oven
Installation:
Cut the opening in a cabinet to the dimensions
shown.
• Center divider acts as cleat for side of each
respective unit. Only one additional side cleat
needed per oven cutout.
• The support must be level and rigidly mounted,
flush with the bottom edge of the cutout.
23-1/2” min.
20-1/2”
Construct solid bottom - Min. 3/8”
plywood supported on all four
sides. Must be able to support
weight of oven and contents.
I*I*
H*
G*
1 3/8”
*See table for desired reveals on sides and
between unit.
Dimension 1/8” Reveal 1/4” Reveal
G 53-7/8” 54-1/4”
H 1-5/8” 1-3/4”
I 26-1/8” 26-1/4”
36-3/4”
PREPARE THE OPENING
Installation under a 30Ǝor 36ƎCooktop or Countertop:
Gas or electric cooktops may be installed over this oven. See cooktop installation instructions for the cutout size.
See the label on top of the oven for approved cooktop models. This oven requires a separate from the cooktop,
properly grounded 15-Amp, 120-Volt, 60Hz power supply. Use a 30Ǝor wider base cabinet.
Cooktop Cooktop
25Ǝ
1-1/2ƎMin.
4ƎHigh
Toekick
23-1/2Ǝ
J* 20-1/2”
36Ǝ
Countertop
Height
Cooktop height including
depth of electrical box
on some models. Refer
to cooktop installation
instructions.
No minimum clearance
required between cooktop
and oven.
*1/8” reveals on
sides and top
Dimension 1/8” Reveal 1/4” Reveal
J 27” 27-1/4”
*See table for desired reveals on sides.

31-7000078 Rev.3 11
1REMOVE THE PACKAGING AND PARTS
Installation Instructions
• Remove all packing material and tape.
• Locate parts package containing mounting
screws.
• Remove the oven from the carton. Do not lift unit
by handle or conduit. Two people are required to
lift this oven.
• Open the door and remove any packaging in
oven.
Owner’s
Manual
Owner’s Manual Installation
Instructions
Glass Tray
Metal Trays (2)
Turntable Ring
Cooking Guide
Cooking
Guide
Rack
Bottom Trim
IMPORTANT:If installing the Advantium Built-In
Oven with an accessory storage drawer, read the
storage drawer assembly instructions to assemble
the products together before proceeding to Step 2.
5 Color-Matched Screws
(4 required, 1 extra) 6 Brass Screws for the
Bottom Trim
(3 required, 3 extra)
Flat-Head Screws (4 extra)

12 31-7000078 Rev. 3
•Align bottom trim tabs to slots in the bottom of the
oven.
SLIDEOVENINTOCUTOUT
Two people are required to
lift the oven into the opening.
Grasp the bottom at the front and rear. DO
NOT USE THE HANDLE TO LIFT THE OVEN.
DAMAGE WILL OCCUR!
•Lift and hold the oven at the front of the
opening.
Hold the oven at a 45º angle and plug in the power
cord.
•Carefully, slide the oven into the cabinet part way.
Leave the oven a few inches forward of the
cabinet frame.
•Check to be sure the power cord is not trapped
under the oven or along the sides of the oven.
INSTALL BOTTOM TRIM
Installation Instructions
INSTALL MOUNTING SCREWS
• Slide the oven the remaining way into the
opening so that the side flanges and control
panel are against the cabinet frame. Make sure
that the oven is centered in the opening.
• Open the door, place a turntable tray in the
oven and make sure that the tray in the unit is
level.
• Drill pilot holes through the side flanges.
• Drive the color-matched screws into the side
flanges. It is recommended that the screws
be hand tightened..
• Turn power on at the source. The interior light
should come on when the door is opened.
• Refer to the Owner’s Manual for operating
instructions.
FINALIZE INSTALLATION
•Secure the bottom trim to the bottom of the oven
using 3 brass screws provided.
CAUTION
2
3
4
5

31-7000078 Rev.3 13
Notes

14 31-7000078 Rev. 3
31-7000078 Rev. 3
12-21 GEA
Printed in China

INSTRUCCIONES
DE INSTALACIÓN
Horno Advantium® 120V 27”
ESPAÑOL
MONOGRAM.COM
MFL59060935

231-7000078 Rev. 3
Información sobre Seguridad
MODELOS DISPONIBLES
ZSB9121NSS – Acero Inoxidable
ANTES DE COMENZAR
Lea estas instrucciones en su totalidad y
atentamente.
IMPORTANTE —Conserve estas instrucciones
para uso del inspector local.
IMPORTANTE —Cumpla con todos los códigos
y ordenanzas gubernamentales.
•Nota para el Instalador —Asegúrese de que
el Comprador conserve estas instrucciones.
•Nota para el Consumidor —Guarde estas
instrucciones con su Manual del Propietario para
referencia futura.
•Nivel de habilidad —La instalación de este
electrodoméstico requiere un nivel básico de
habilidades mecánicas y eléctricas.
•Tiempo de Compleción —1 Hora.
•
Es responsabilidad del instalador realizar una
instalación adecuada. Si se producen fallas en el
producto debido a una instalación inadecuada,
la garantía no cubrirá las mismas. Para obtener
información sobre la garantía, consulte el Manual
del Propietario.
NOTA: Sólo se aprueba la instalación de este horno
de acuerdo con los modelos específicos que aparecen
etiquetados en esta unidad.
IMPORTANTE —Use este electrodoméstico
sólo para su propósito original. Nunca use el
electrodoméstico para calentar o calefaccionar una
habitación. El uso prolongado del horno sin una
ventilación adecuada puede ser riesgoso.
PRECAUCIÓN Para su seguridad personal,
retire el fusible del hogar o el
disyuntor abierto antes de comenzar la instalación, a
fin de evitar lesiones graves o una descarga mortal.
PRECAUCIÓN Para su seguridad personal, la
superficie de instalación deberá
poder soportar la carga del gabinete, además del
peso agregado del horno y el cajón, sumado esto a
las cargas adicionales del horno.
CONTENIDOS
Información de Diseños
Modelos Disponibles.................................................2
Dimensiones y Espacios de Despeje del Producto..3
Herramientas Necesarias..........................................3
Planificación Anticipada............................................3
Preparación de la Instalación
Requisitos Eléctricos.................................................4
Instrucciones de conexión a tierra............................4
Preparación de la Abertura (Estándar).....................5
Preparación de la Abertura (Montaje al Ras)...........9
Instrucciones de Instalación
Paso 1 ....................................................................11
Paso 2.....................................................................12
Paso 3 ....................................................................12
Paso 4.....................................................................13
Paso 5.....................................................................13

31-7000078 Rev.3 3
Información de Diseños
HERRAMIENTAS Y
PIEZAS REQUERIDAS (NO
SUMINISTRADAS)
• Destornillador Phillips nº 2
•Perforadora manual
•7DODGURGHDOWDYHORFLGDGGLiPHWURGHƎ
• 'HVWRUQLOODGRUFRQSXQWD3KLOOLSVGHƎ
• Nivel
• Sierra
• &RQWUDFKDSDGRSDUDSLVRGHXQPtQGHƎVLVH
requiere)
• Tornillos de madera y otras herramientas para
instalar el riel o el estante para sostener el horno
(si se requiere)
• Anteojos o gafas de seguridad
PLANIFICACIÓN ANTICIPADA
•Estos hornos pueden ser instalados directamente en
un gabinete para horno de 30” de ancho, utilizando la
instalación estándar.
•Las dimensiones de altura de la abertura son diferentes
para las instalaciones con un cajón de almacenamiento
de accesorios. Asegúrese de usar el recorte correcto al
preparar la abertura.
• Deje espacio en relación a las esquinas adyacentes,
paredes, cajones, etc.
El horno debe ser instalado de forma segura en
un gabinete que esté adherido de manera firme a
la estructura de la casa. Cualquier peso sobre la
puerta del horno podrá hacer que éste se incline y
se produzcan lesiones. Nunca permita que nadie se
trepe, siente, pare ni cuelgue de la puerta del horno.
INSTALACIÓN DEL MONTAJE AL
RAS (Monogram únicamente)
Este método de instalación permite que la cara de la
unidad quede alineada con la cara del gabinete.
IMPORTANTE: SE REQUIERE UN NIVEL DE
HABILIDAD ALTO EN CARPINTERÍA. Se podrán
adquirir gabinetes no estándares.
La instalación al ras del horno hará que se expongan
los extremos del marco de la cara del gabinete.
Los ristreles laterales podrán quedar visibles y
deberán poseer una superficie acabada.
DIMENSIONES Y ESPACIOS DE DESPEJE DEL PRODUCTO
NOTA: La apariencia variará según el modelo
20-1/4”
26-3/4”
21-1/2Ǝ
1Ǝ
13 1/4Ǝ
2-1/4Ǝ
Profundidad
de la puerta
Vea la tabla
de abajo
Model Door Depth
ZSB9121NSS 1-3/8”

431-7000078 Rev. 3
Preparación de la Instalación
REQUISITOS ELÉCTRICOS
Instalación Simple del Advantium horno
empotrado
Este producto requiere un circuito de 120 voltios, 60 Hz,
15 amperes y consume 1.8 kilowatts. Este producto se
debe conectar a un circuito con un suministro correcto de
voltaje y frecuencia.
• El tamaño del cable deberá ser conforme a los
requisitos del Código Eléctrico Nacional o del código
local obligatorio con relación a la cantidad de kilowatts.
• El cable y el enchufe de suministro de corriente se
deberán conectar al tomacorriente simple con conexión
a tierra de un disyuntor de entre 15 y 20 amperes. La
caja del tomacorriente deberá ser ubicada dentro del
alcance del cable de corriente de 48”. Instale un tomacorriente eléctrico
empotrado en la pared trasera de
la abertura, dentro de las 6” de
cualquiera de los lados y a por los
menos 9” sobre el piso del recorte.
Ubique la caja del tomacorriente en el
área sombreada.
6”
9”
INSTRUCCIONES DE CONEXIÓN A TIERRA
ADVERTENCIA El uso inadecuado del enchufe de conexión a tierra puede provocar riesgos de
descargas eléctricas.
Este electrodoméstico deberá
estar conectado a tierra. En caso
de que se produzca un
cortocircuito, la conexión a tierra
reduce el riesgo de descarga
eléctrica, brindando un cable de
salida de la corriente eléctrica.
Este electrodoméstico está equipado con un cable de
corriente que posee un cable de conexión a tierra con
un enchufe a tierra. El enchufe se deberá conectar en
un tomacorriente instalado y conectado a tierra de forma
adecuada.
Consulte a un electricista calificado o al personal del
servicio técnico en caso de que las INSTRUCCIONES
DE CONEXIÓN A TIERRA no se entiendan
completamente o si tiene dudas sobre si el
electrodoméstico está conectado a tierra de forma
apropiada.
En caso de contar con un tomacorriente de pared
estándar de 2 cables, es su responsabilidad y obligación
reemplazarlo por un tomacorriente de pared de 3 cables
correctamente conectado a tierra.
Bajo ninguna circunstancia corte o elimine el tercer
cable (tierra) del cable de corriente.
No use un prolongador. Si el cable de corriente es
demasiado corto, solicítele a un electricista o a personal
del servicio técnico calificado la instalación de un
tomacorriente cerca del electrodoméstico.
Para un mejor funcionamiento, conecte este
electrodoméstico en su tomacorriente eléctrico a fin de
evitar parpadeos de las luces, explosión del fusible o
desactivación del disyuntor.
Asegúrese de contar con
una conexión a tierra
adecuada antes de usar.

31-7000078 Rev.3 5
Preparación de la Instalación Estándar
PREPARACIÓN DE LA ABERTURA
(CONT.)
Instalación sobre un Cajón para Calentar:
NOTA: Se podrán requerir despejes adicionales
entre los recortes. Asegúrese de que los soportes del
horno sobre la ubicación del Cajón para Calentar no
obstruyan la profundidad y altura internas requeridas.
Para más detalles, consulte las instrucciones de
instalación del Cajón para Calentar.
27 o 30” 23-1/2”
25-1/4”
17-1/2”
Mín. de
36 ¾”
Mín. de 2”
(3” Recomendado)
De acuerdo con
los requisitos
sobre el Cajón
para Calentar
Construya un
fondo sólido,
sostenido por un
contrachapado
de un mínimo
de 3/8” sobre
los cuatro lados.
Deberá poder
sostener el peso
del horno y sus
contenidos.
PREPARACIÓN DE LA
ABERTURA
El Advantium puede ser instalado junto con otros
electrodomésticos de Monogram. Siempre siga las
instrucciones de instalación de cada producto, a fin
de completar la instalación.
Instalación Simple del Advantium
Ordene un gabinete de horno simple de 30” de ancho
o recorte la abertura en una pared siguiendo las
dimensiones mostradas.
• Deje los siguientes espacios libres alrededor de la
abertura sobre la superficie frontal del gabinete:
1 7/8” desde la parte superior, 7/8” desde los
extremos laterales, y 1 1/8” desde la parte inferior.
(Nota: los mismos se refieren a los espacios libres
mínimos requeridos para la instalación y no reflejan
las dimensiones reales del producto).
• Las superposiciones del horno ocultarán los
extremos cortantes sobre todos los costados de
la abertura. Cuando se instale sobre un horno
simple o sobre un cajón para calentar, deje por lo
menos 2” entre las dos aberturas. Esta separación
brindará espacio entre la superposición inferior del
Advantium y las superposiciones de los demás
electrodomésticos.
• El soporte debe estar nivelado y montado de forma
rígida, al ras con el extremo inferior de la abertura.
27 o 30” 23-1/2”
25-1/4”
17-1/2” Construya un
fondo sólido,
sostenido
por un
contrachapado
de un mínimo
de 3/8” sobre
los cuatro
lados. Deberá
poder sostener
el peso del
horno y sus
contenidos.
36-3/4”
Min.

631-7000078 Rev. 3
Preparación para la Instalación Estándar
PREPARACIÓN DE LA
ABERTURA (CONT.)

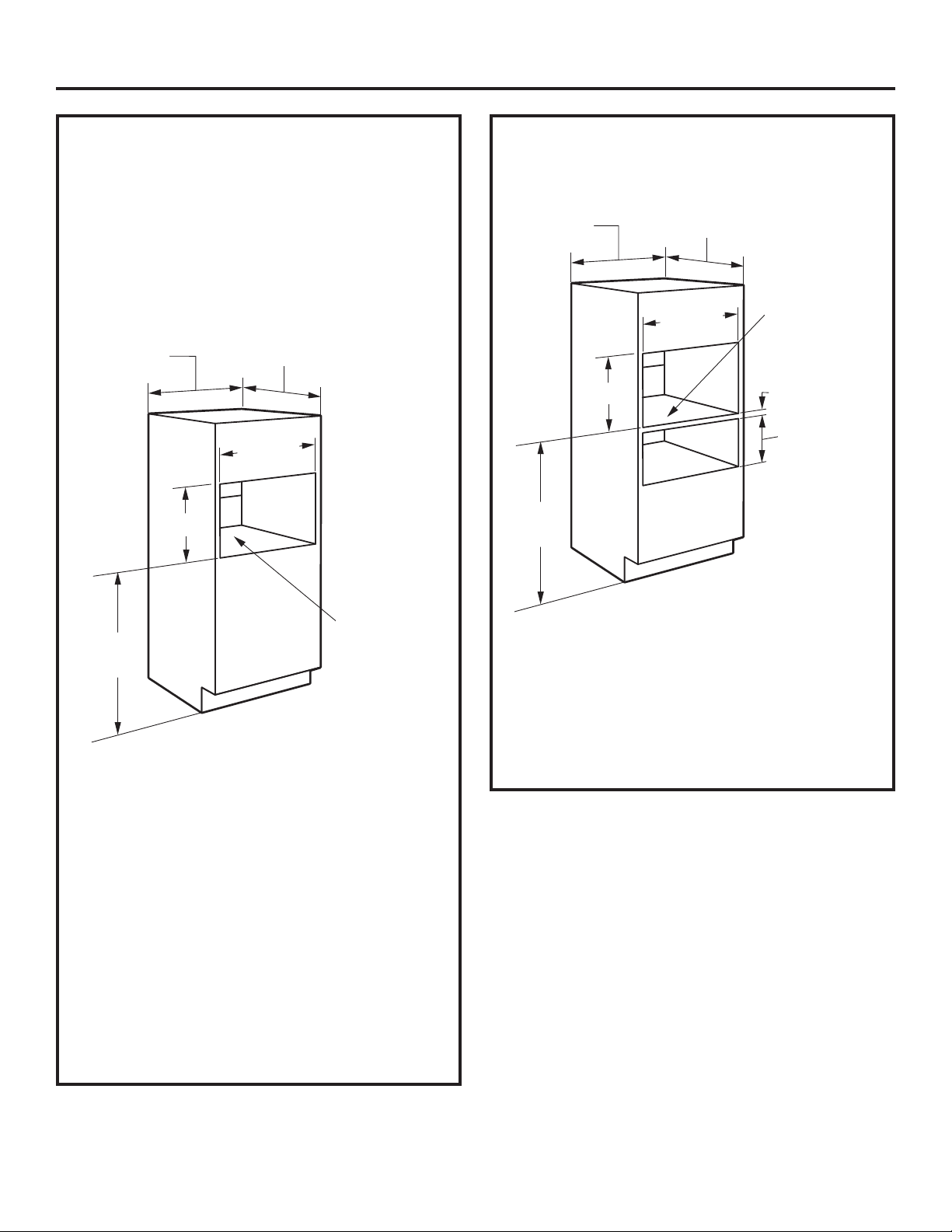

Instalación sobre un horno de pared y un
cajón calentador:
NOTA: Se podrán requerir despejes adicionales
entre los recortes. Asegúrese de que los soportes del
horno sobre la ubicación del Cajón para Calentar no
obstruyan la profundidad y altura internas requeridas.
Para más detalles, consulte las instrucciones de
instalación del Cajón para Calentar.
PRECAUCIÓN Para su seguridad personal, la
superficie de instalación deberá
poder soportar la carga del gabinete, además del
peso agregado del horno y el cajón, sumado esto a
las cargas adicionales del horno.
PREPARACIÓN DE LA
ABERTURA (CONT.)
Instalación sobre un horno de pared:
*Si reemplazará un horno eléctrico doble por la
instalación combinada de un Advantium y un horno
simple, use las dimensiones mostradas. Es posible
que el riel intermedio que separa las dos aberturas
deba ser más largo que el de un mínimo de 2”
mostrado.
Construya un
fondo sólido,
sostenido por un
contrachapado
de un mínimo
de 3/8” sobre
los cuatro lados.
Deberá poder
sostener el peso
del horno y sus
contenidos.
27 o 30” 23-1/2”
25-1/4”
17-1/2”
Mín. de 2”
(3” Recomendado)
De Acuerdo con
los Requisitos del
Horno
45-1/4”
Mín. de 2”
(3” Recomendado)
De acuerdo con
los requisitos
sobre el Cajón
para Calentar
27 o 30” 23-1/2”
25-1/4”
17-1/2” Mín. de 2”
(3” Recomendado)
Mín. de
45 ¼”
Construya un
fondo sólido,
sostenido por un
contrachapado de
un mínimo de 3/8”
sobre los cuatro
lados. Deberá
poder sostener el
peso del horno y
sus contenidos.
De Acuerdo con los
Requisitos del Horno
