Montarbo 112 SA User manual

112 SA
active subwoofer

__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
INDICE
Introduzione
Descrizione
Pannello controlli e connessioni
Collegamenti
Importante !!!
Appendix
◗ Dati tecnici

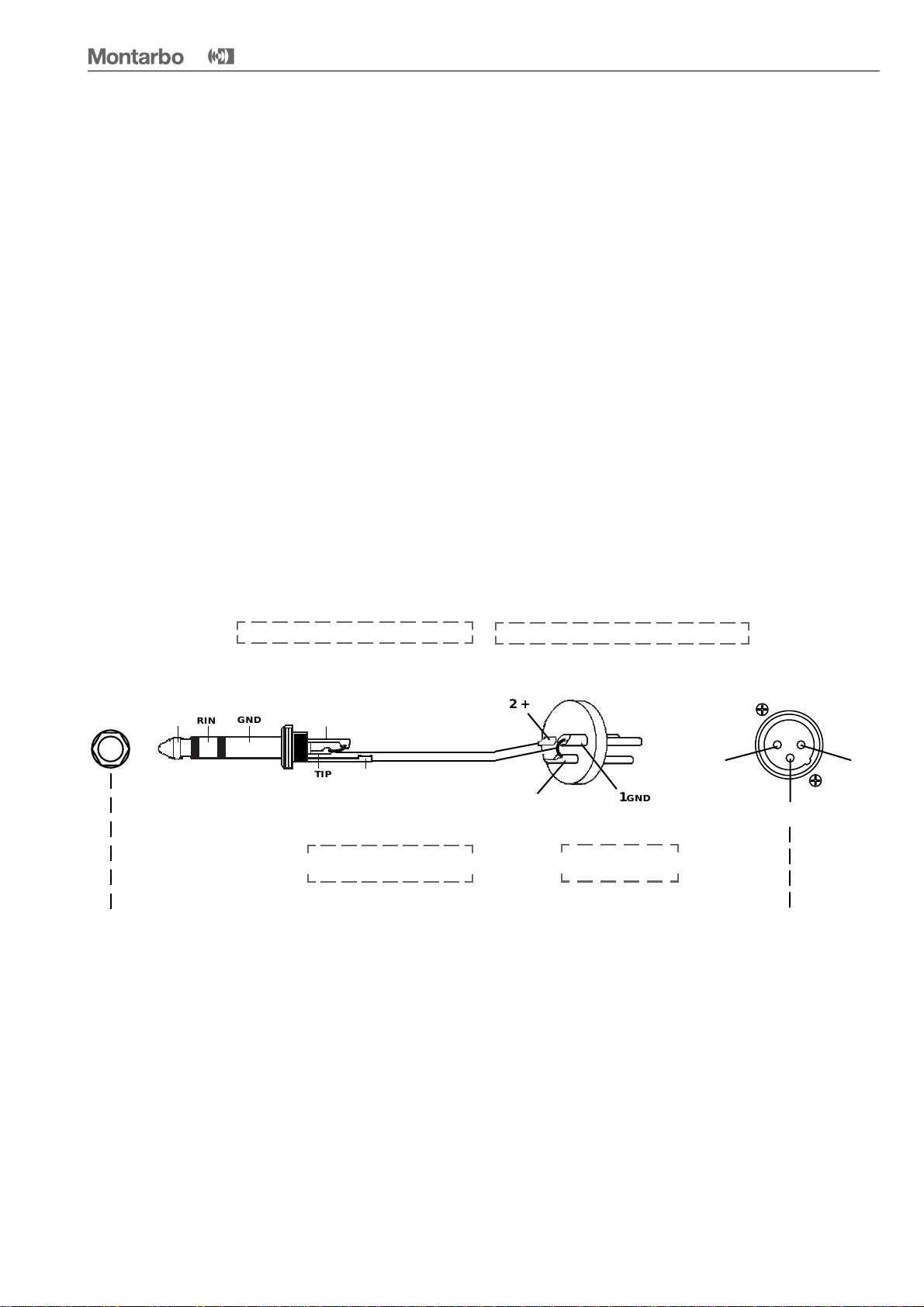

◗ Connettori
◗ Esempio di collegamento 1
◗ Esempio di collegamento 2
◗ Esempio di collegamento 3
◗ Esempio di collegamento 4
◗ Schema a blocchi
◗ Parti di ricambio
2
Il lampo con la freccia inserito in un triangolo equilatero avvisa l'utilizzatore della
presenza di tensione pericolosa, senza isolamento, all'interno dell'apparecchio che
potrebbe essere sufficientemente alta da generare il rischio di scossa elettrica.
Il punto esclamativo inserito in un triangolo equilatero avvisa l'utilizzatore della
presenza di importanti istruzioni per l'utilizzo e per la manutenzione nella docu-
mentazione che accompagna il prodotto.
ATTENZIONE
Nell'interesse della propria e della altrui sicurezza, e per non
invalidare la garanzia, si raccomanda una attenta lettura di
questa sezione prima di adoperare il prodotto.
3
3
4
5 - 6
7
14 - 21
15
16
17
18
19
20
21
21
ITALIANO
ATTENZIONE!
Questo apparecchio non contiene parti interne destinate all'inter-
vento diretto da parte dell'utilizzatore. Per evitare il rischio di
incendio e/o folgorazione, non aprirlo. Per qualsiasi intervento
di manutenzione o riparazione, rivolgersi alla Elettronica
Montarbo srl e/o a personale altamente qualificato specificamen-
te segnalato da questa.
-Questo apparecchio è stato progettato e costruito per venire utilizzato
come sistema di altoparlanti con amplificatore nel contesto tipico di un
sistema di amplificazione sonora e/o di un sistema di registrazione sonora.
L'utilizzo per scopi diversi da questi non è contemplato dal costruttore, ed
avviene pertanto sotto la diretta responsabilità dell'utilizzatore/installatore.
PER EVITARE IL RISCHIO DI INCENDIO E/O DI FOLGORAZIONE:
•Non esporre il prodotto alla pioggia, non utilizzarlo in presenza di eleva-
ta umidità o vicino all'acqua. Non lasciare penetrare all'interno dell'appa-
recchio alcun liquido, né alcun oggetto solido. In caso ciò avvenga, scollega-
re immediatamente l'apparecchio dalla rete elettrica e rivolgersi ad un
servizio di assistenza qualificato prima di adoperarlo nuovamente.
•Prima di collegare l'apparecchio alla rete elettrica assicurarsi che la tensio-
ne corrisponda a quella indicata sull'apparecchio stesso.
•Collegare questo apparecchio esclusivamente ad una presa di corrente
dotata di contatto di terra, rispondente alle norme di sicurezza vigenti, tra-
mite il cavo di alimentazione in dotazione. Nel caso in cui il cavo necessiti
di sostituzione, utilizzare esclusivamente un cavo di identiche caratteristiche.
•Non appoggiare alcun oggetto sul cavo di alimentazione. Non posarlo
dove possa costituire intralcio e causare inciampo. Non schiacciarlo e non
calpestarlo.
•Installare questo apparecchio prevedendo ampio spazio circostante per
un'abbondante circolazione d'aria, necessaria al raffreddamento.
Non ostruire le aperture o le prese d'aria presenti sull'apparecchio.
•In caso di sostituzione del fusibile esterno, utilizzare esclusivamente un
fusibile di caratteristiche identiche, come riportato sull'apparecchio.
•Prima di effettuare qualsiasi operazione di collegamento, assicurarsi che
l'interruttore di accensione dell'apparecchio sia in posizione 'Off'.
•Prima di effettuare qualsiasi spostamento del prodotto già installato o in
funzione, rimuovere tutti i cavi di collegamento.
•Per scollegare l'apparecchio dalla rete elettrica, non tirare mai lungo il
cavo, ma afferrarlo sempre per il connettore.
-Nel predisporre l'apparecchio all'utilizzo, assicurarsi che la forma e la
portata della superficie di appoggio siano idonee a sostenerlo.
Non tentare mai di appendere il prodotto con mezzi non espressamente
forniti o approvati dal costruttore (corde, catene, funi o qualsivoglia altro
mezzo, attraverso maniglie, bulloni, ganci etc.). Nel caso il prodotto sia
dotato già dalla fabbrica di specifici accessori, verificare sempre, prima
dell'installazione, che il sistema di sollevamento e/o di sospensione che
intendete utilizzare sia di portata idonea al peso del prodotto.
-Per evitare urti, calci, inciampi riservate come luogo per l'istallazione del
prodotto un'area protetta inaccessibile a personale non qualificato.
Qualora l'apparecchio venga utilizzato in presenza di bambini e animali,
si rende necessaria una strettissima sorveglianza.
-Questo prodotto è in grado di generare pressioni acustiche molto
elevate, pericolose per la salute del sistema uditivo. Evitarne quindi l'utilizzo
ad elevati livelli acustici se il pubblico si trova eccessivamente vicino al
prodotto (almeno ad 1 m di distanza). Non esporre i bambini a forti
sorgenti sonore.
IMPORTANTE ! Norme di sicurezza
112 SA
ITALIANO

112 SA
Introduzione
Subwoofer attivo
■ componenti di alta qualità realizzati su
nostre specifiche.
■ 1 amplificatore Mosfet da 450 W controllato
da processore.
■ cross-over elettronico stereo.
Descrizione
ACostruzione in multistrato ad incollaggio fenolico ; vernice
poliuretanica.
BWoofer da 12" ad alta efficienza.
CGriglia di protezione.
DTubi di accordo.
EManiglia per il trasporto.
FPannello controlli e connessioni.
B
A
D
F
E
C
I materiali e la costruzione rispettano i più alti standard
professionali per assicurare la massima affidabilità.
ACTIVE SUBWOOFER 112SA
Montarbo
LIFT
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
112 SA
L.F.
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
150Hz 20KHz
L
RR
LL
MADE IN ITALY
450W
FUSE
F 4A 230V
50/60Hz
MOD.
POWER
112SA è un subwoofer attivo progettato per estendere la
risposta sulle frequenze basse dei sistemi di altoparlanti di
piccole e medie dimensioni. Monta un altoparlante custom
da 12" e, come gli altri subwoofer Montarbo, incorpora al
suo interno tutta l'elettronica necessaria per renderlo inter-
facciabile con qualsiasi sistema, di qualsiasi marca o modello:
cross-over elettronico stereo 24dB/oct, amplificatore MosFet
da 450Watt ed un apposito processore attivo.
3
ITALIANO

112 SA
LIFT
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
112 SA
L.F.
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
150Hz 20KHz
L
RR
LL
MADE IN ITALY
450W
FUSE
F 4A 230V
50/60Hz
MOD.
POWER

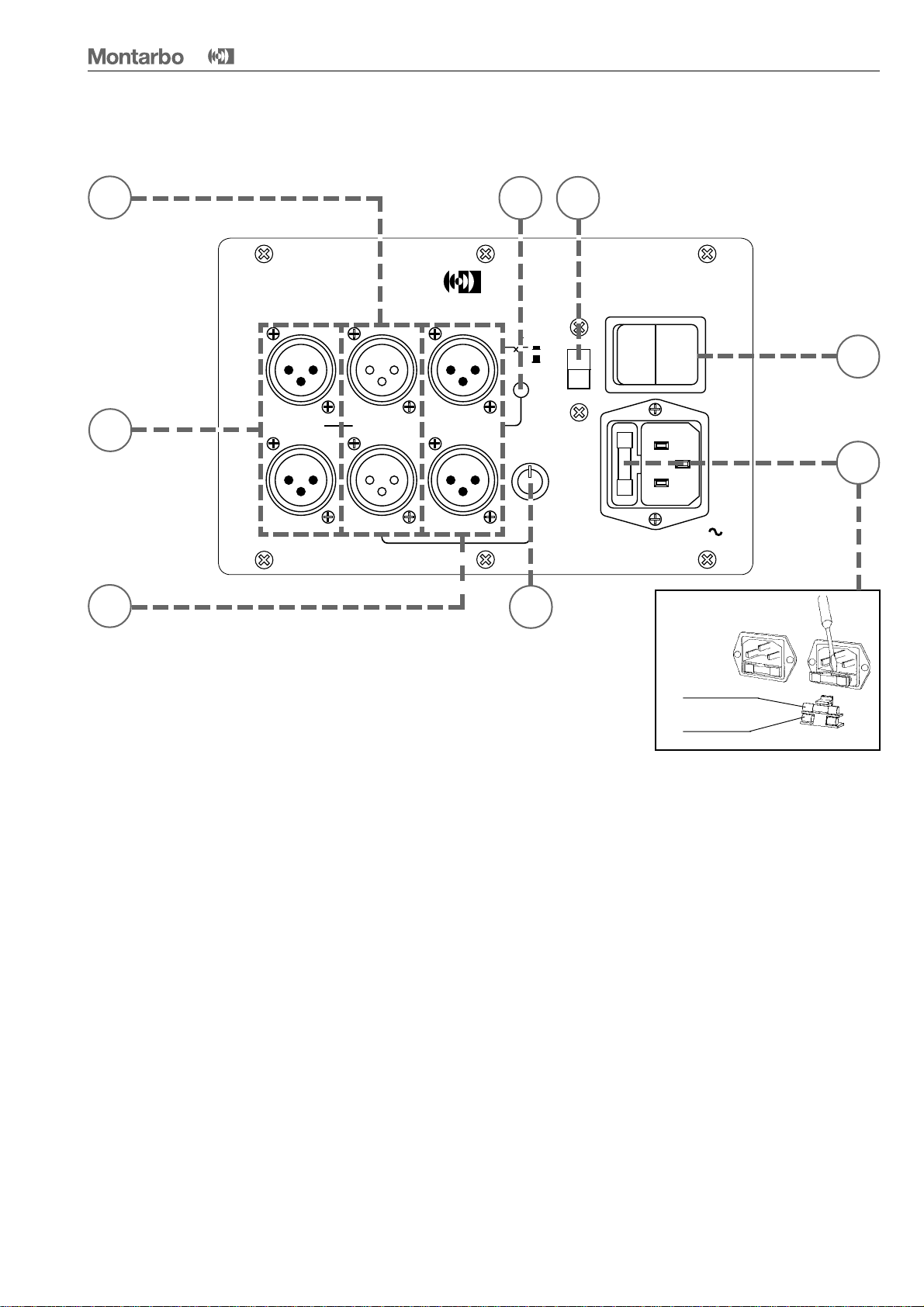

Pannello controlli e connessioni
2
8
Fusibile di riserva
Fusibile di servizio
SOSTITUZIONE FUSIBILE
5
1Selettore Flat / X-Over. Consente di inviare alle casse
acustiche 'satellite', collegate all'uscita stereo (2), il segnale
a larga banda o solo la gamma alta. In entrambi i casi il se-
gnale è indipendente dal controllo di volume (5).
❚Pulsante sollevato (crossover disinserito). Condizione 'flat':
uscita a 'tutta banda'.
❚Pulsante premuto (crossover inserito). Condizione 'x-over':
uscita 150Hz÷20kHz del filtro passa alto (150Hz, 24dB/oct.)
NOTA: Il pulsante 'flat/x-over' è interno; per commutarlo
servirsi di una punta (penna o matita)
22 prese XLR sbilanciate (maschio) per l'uscita stereo.
32 prese XLR bilanciate (femmina) per l'ingresso stereo.

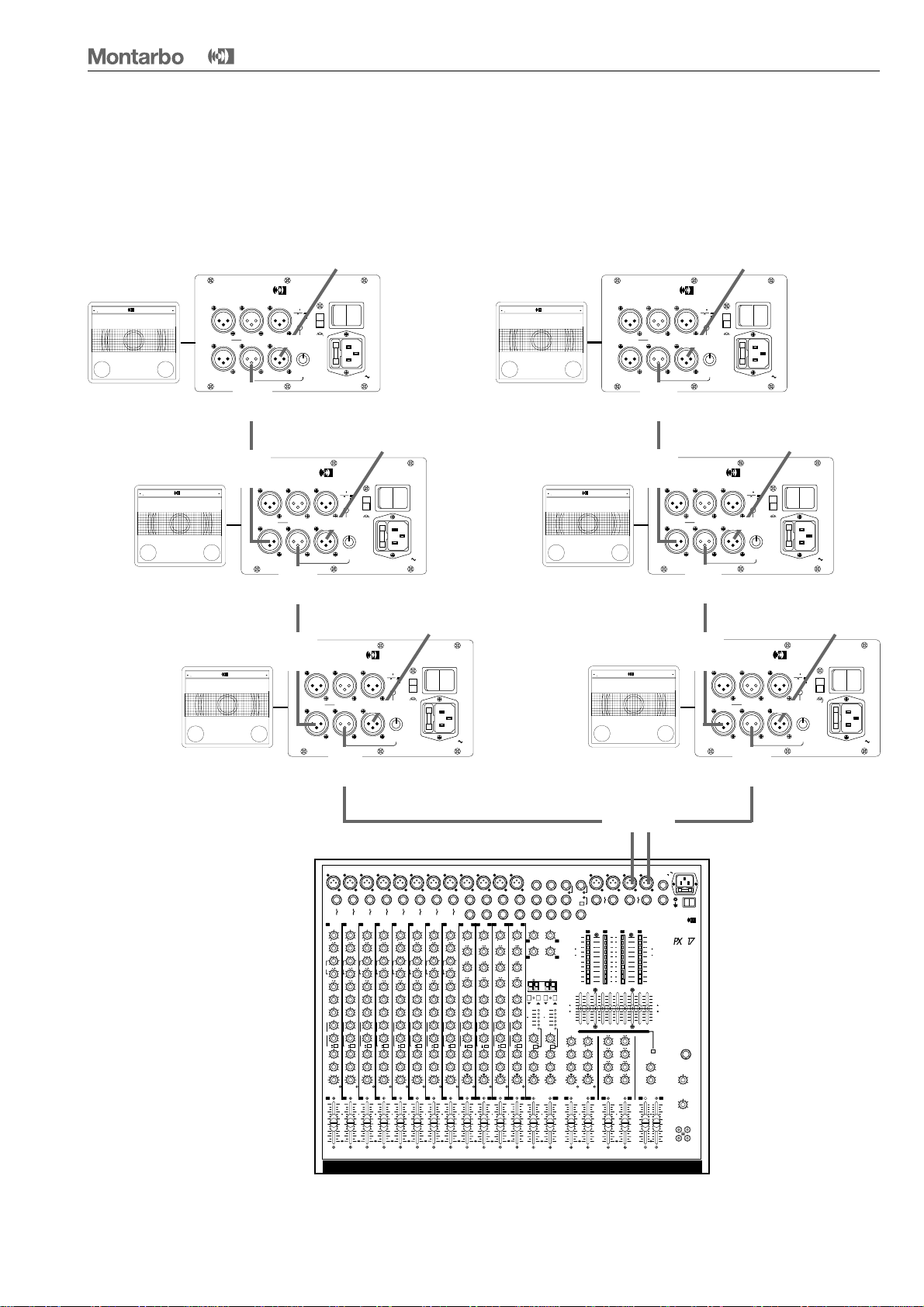

42 prese XLR bilanciate (maschio): uscite per il collega-
mento in parallelo di altri subwoofer 112SA o di altri sistemi
attivi.

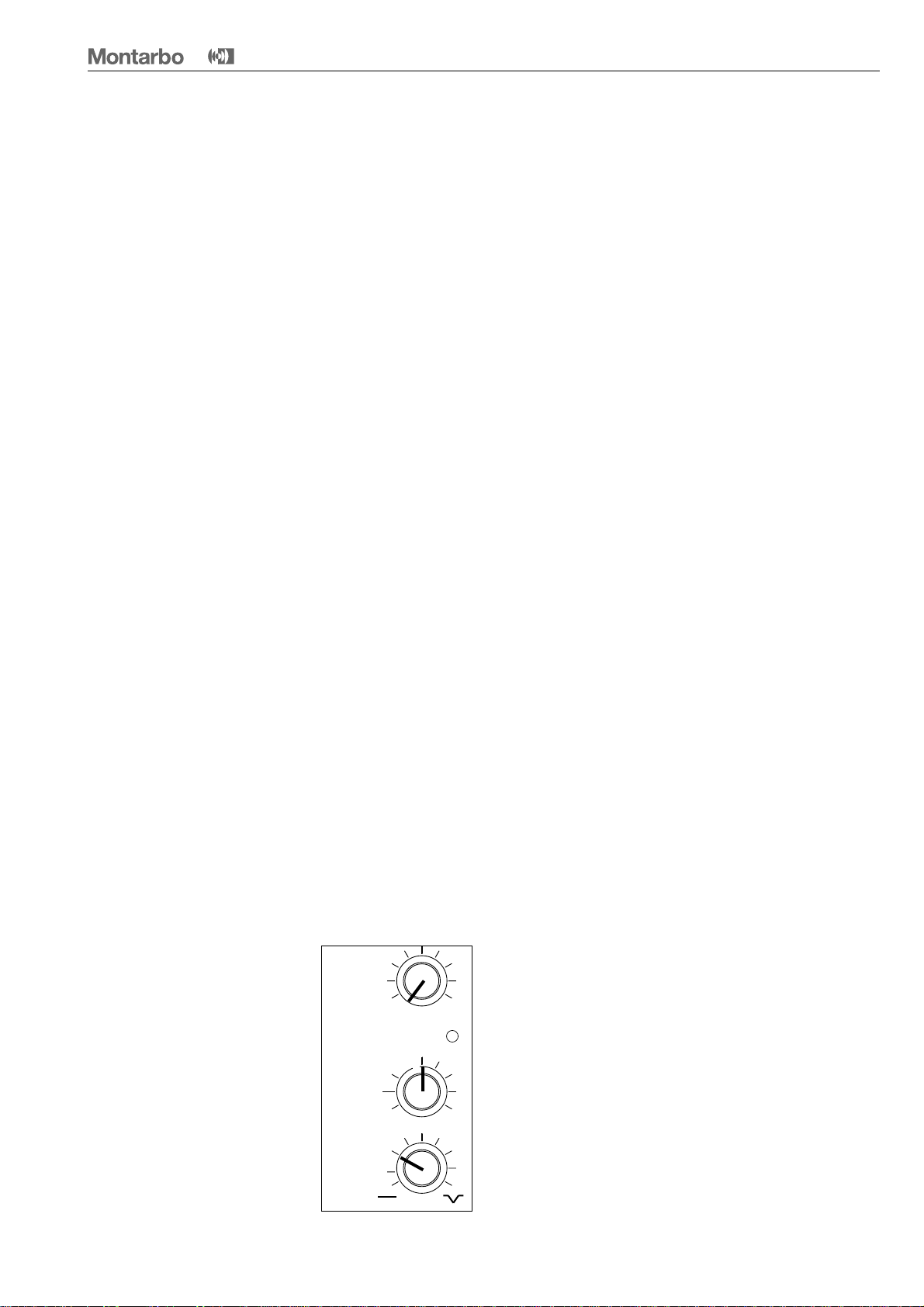

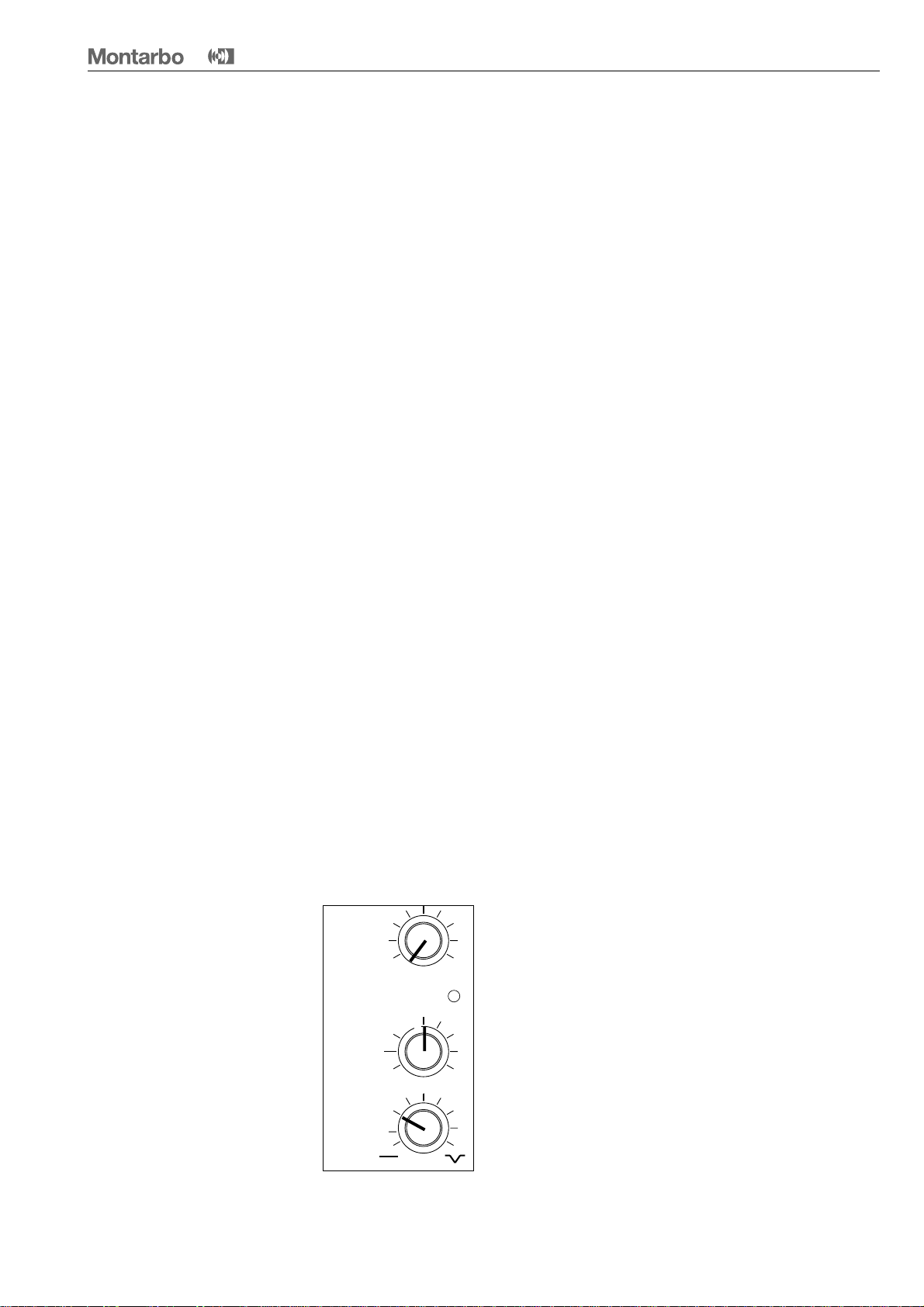

5Controllo livello ingresso.
Consente di adeguare la sensibilità di ingresso del finale di
potenza incorporato al livello di uscita del mixer.
Se utilizzate un mixer Montarbo (o comunque un mixer aven-
te livello di uscita 0dB), regolate questo volume al massimo
(manopola girata in senso orario).
6Commutatore Ground/Lift: disinserisce la massa dell'am-
plificatore dal telaio (pur conservando il collegamento di
quest'ultimo a terra). Consente di ridurre i ronzii prodotti
dai cosiddetti "ground loops" (anelli di massa) quando si
collegano più apparecchi.
7Interruttore di rete.
8Presa di rete (230V AC 50÷60Hz) con fusibile incorpora-
to (4A).
1
3
4
6
7
4
ITALIANO

112 SA
Un 112SA + due casse attive MT160A (oppure due
MT180A o due 110A )
Il collegamento per questa configurazione, solitamente
molto più complesso in altri sistemi, è semplificato al massi-
mo nel 112SA grazie alle uscite L ed R del cross-over stereo
incorporato.
NOTA: É consigliabile posizionare il subwoofer al centro rispetto alle due
casse.
uscite L/Rdel mixer ➟ ingressi L/Rdel 112SA
uscite L/Rdel 112SA ➟ ingressi 'Line' delle casse attive
MT160A
Configurazione Standard Stereo: vedere figura 1a pagina 17
Collegamenti
L’omnidirezionalità delle bassissime frequenze riprodotte dal
112SA (40÷150Hz) rende l’installazione del subwoofer per
nulla critica.
Pur se è sempre preferibile posizionare il subwoofer vicino
alle casse acustiche, quando necessità di spazio o praticità di
montaggio lo richiedano il subwoofer può essere montato
anche a distanza dalle casse stesse (ad esempio: sotto il palco).
Occorre tenere sempre presente che il rischio di rientri acustici
(feedback), con conseguenti inneschi o 'code' indesiderate,
aumenta a causa della maggiore estensione della risposta in
frequenza. Occorre quindi prestare attenzione ed installare il
subwoofer su strutture rigide, che non trasmettano vibrazio-
ni ai microfoni.
Qui di seguito verranno descritte alcune tra le configurazioni
possibili più comuni illustrate alle pagine 17, 18, 19 e 20.
I nostri esempi mostrano il subwoofer 112SA insieme ai
sistemi acustici attivi Montarbo MT160A e 260A. Per quanto
112SA e MT160A rappresentino un abbianamento ottimale,
il 112SA può essere usato - con risultati eccellenti - insieme a
qualunque altro sistema acustico di adeguata potenza.

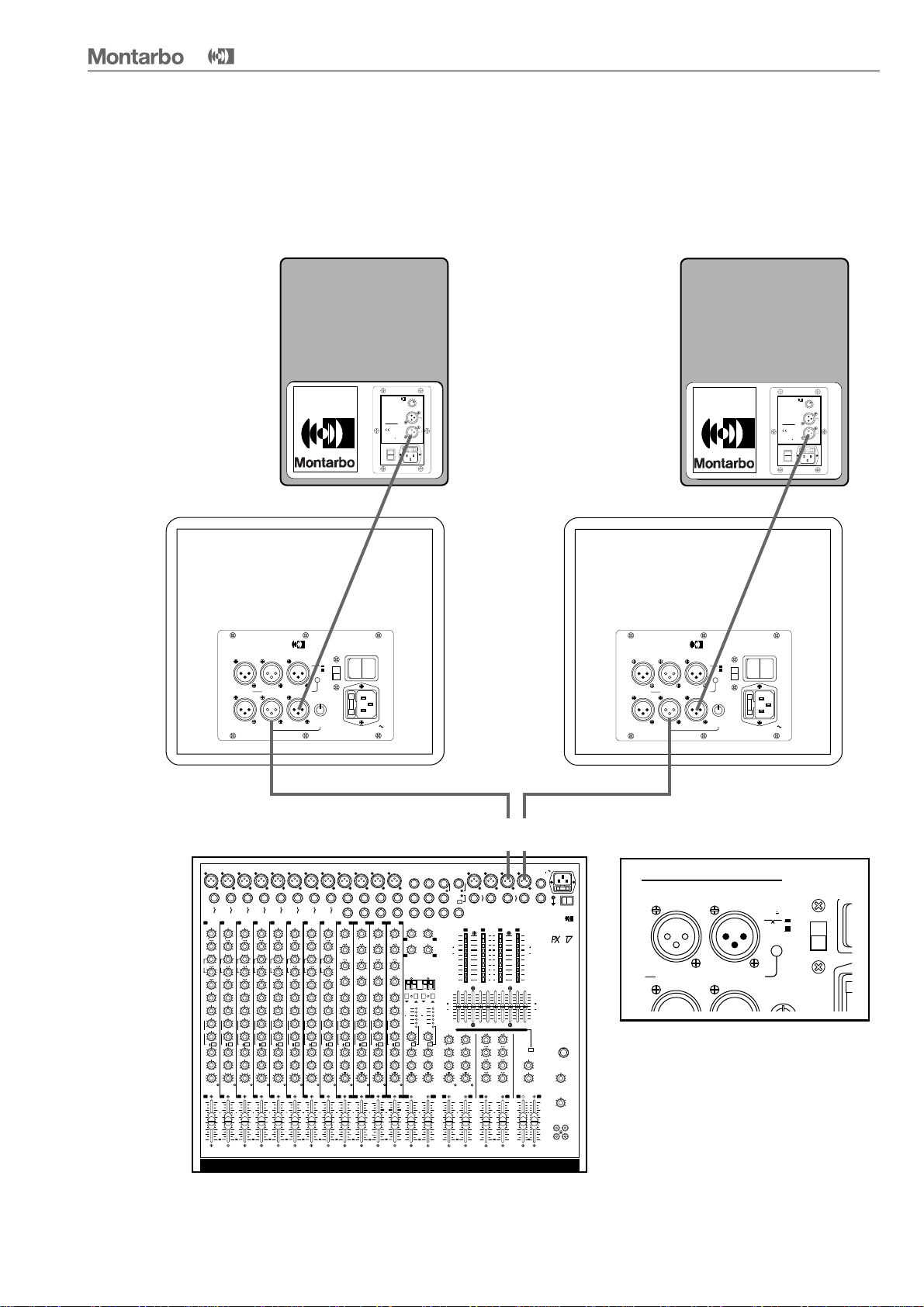

Due 112SA + due casse attive 260A (oppure due 110A ,
due MT180A o due MT160A ).
É l'esempio di utilizzazione più classico, dove ogni subwoofer
pilota una cassa acustica autoamplificata.
uscite L/Rmixer ➟ ingressi Rdei due 112SA
uscite Rdei 112SA ➟ingressi delle casse attive 260A
(nel caso delle MT160A o MT180A utilizzare gli ingressi 'Line')
! Utilizzare CAVI SCHERMATI
! Pulsante 'Flat/X-over' (1) premuto: condizione X-OVER
! Il controllo di volume (VOL.) del subwoofer non regola il
volume delle casse acustiche. Porre il controllo di volume di
ogni 112SA al massimo ed eventualmente regolarlo per otte-
nere il miglior bilanciamento timbrico.
! Nel caso in cui il 112SA venga abbinato alla MT160A o
alla MT180A effettuare le medesime regolazioni descritte
per la figura 2.
! Utilizzare CAVI SCHERMATI
! Pulsante 'Flat/X-over' (1) premuto: condizione X-OVER
! Il subwoofer è collegato alle uscite L/R del mixer.
! Le casse 'satellite' sono collegate all'uscita stereo del sub-
woofer beneficiando perciò anche in tal caso, dell'aumento
di dinamica fornito dal crossover elettronico interno al 112SA.
! Il controllo di volume (VOL.) del subwoofer non regola il
volume delle casse acustiche.
Regolare i controlli 'Micro', 'Line' ed 'EQ' di ogni MT160A
come illustrato qui accanto (lo stesso vale per le MT180A)
Portare il volume del 112SA al massimo.
È ora possibile valutare il suono e apportare piccole variazioni
legate al gusto personale (è possibile ad esempio variare il
volume 'Line' della MT160A per rendere più o meno brillan-
te il suono).
Configurazione a 3 casse, esempio A: vedere figura 2a pagina 18
LINE
EQ
MICRO
controlli MT160A
100
010
PEAK
PEAK
EQ.
☞
☞
☞
5
ITALIANO

112 SA
3
21
Un 112SA + due casse attive MT160A (oppure due
MT180A o due 110A)
Questa utilizzazione è più complessa, ma consente di rinfor-
zare selettivamente le basse frequenze (ad esempio, solo
per le percussioni e le tastiere e non per i fiati e le voci).
NOTA: È consigliabile posizionare il subwoofer al centro rispetto alle due
casse.
uscita AUX del mixer ➟ ingresso Rdel 112SA
uscita Ldel mixer ➟ ingresso 'Line' di una cassa attiva
MT160A
uscita Rdel mixer ➟ ingresso 'Line' di una cassa attiva
MT160A
! Utilizzare CAVI SCHERMATI
! Il subwoofer è collegato ad una uscita AUSILIARIA (AUX)
del mixer. Questo tipo di collegamento permette di utilizzare
il subwoofer per estendere la risposta in frequenza solo per
gli strumenti (es: batteria elettroniche, basso, tastiere) che
realmente ne hanno necessità.
Per selezionare gli strumenti da inviare al subwoofer usare i
controlli di mandata AUX dei corrispondenti canali di ingres-
so. Il controllo di volume del subwoofer e quello dell’uscita
AUX del mixer regolano solo le basse frequenze .
NOTA:
Nei tre esempi illustrati nelle figure 1, 2 e 3 vengono utiliz-
zate le uscite master L ed R del mixer sia per il collegamento
al subwoofer (Fig. 1 e 2) sia per il collegamento ai satelliti
(Fig. 3)
PRESA INSERT
DEL MIXER.INGRESSO (
XLR FEMMINA )
112SA O DI UNA CASSA
SATELLITE AMPLIFICATA
CABLARE LA SPINA JACK STEREO COME ILLUSTRATO
☞
☞
CABLARE IL CONNETTORE XLR MASCHIO COME ILLUSTRATO
RING = ANELLO
TIP = PUNTA
GND = MASSA
collegare punte e anello
(cortocircuitarli) collegare 1 e 3
(cortocircuitarli)
☞
☞
12
12
12
12
12
12
12
TIP
2 +
1 GND
GND
RING
TIP
GND
RING
3 GND
É tuttavia possibile che le uscite master del mixer siano già
impegnate (ad esempio in un mixer amplificato) ed al posto
di queste vengano utilizzate le prese di inserzione.
Per il collegamento alle inserzioni è indispensabile cablare i
connettori come illustrato qui di seguito.
1 GND = MASSA / GND
2 + = CALDO
3 - = MASSA / GND
12
3
Collegamenti
Due o più 112SA
Il sistema acustico 112SA è dotato di prese XLR maschio (link)
e femmina (input) in parallelo. Ciò semplifica il collegamento
in parallelo di più sistemi.
uscita mixer ➟ ingresso R di un 112SA
uscita LINK del 112SA ➟ ingresso R di un altro 112SA
Configurazione a 3 casse, esempio B: vedere figura 3a pagina 19
Collegamento in parallelo: vedere figura 4a pagina 20
6
ITALIANO

112 SA
Cura e manutenzione del prodotto:
• Posizionare la cassa lontano da fonti di calore (caloriferi o
qualsiasi altro oggetto che produca calore).
• Evitare di esporre la cassa alla irradiazione solare diretta, ad
eccessive vibrazioni e ad urti violenti.
• Evitare l'uso e il deposito in ambienti polverosi o umidi:
eviterete così cattivi funzionamenti e deterioramento antici-
pato delle prestazioni.
• Evitare l'uso vicino a fonti di interferenze elettromagneti-
che (monitor video, cavi elettrici di alta potenza). Ciò potreb-
be compromettere la qualità audio.
• Proteggere l'apparecchio dal rovesciamento accidentale di
liquidi o sostanze di qualsiasi tipo. In particolare nelle condi-
zioni di utilizzo tipiche, prestare la massima attenzione alla
collocazione dell'apparecchio onde evitare che il pubblico, i
musicisti, i tecnici o chicchessia possa poggiare bicchieri,
tazze, contenitori di cibo o di bevande, posacenere o sigaret-
te accese sull'apparecchio.
• Non togliere la griglia di protezione dalla cassa.
• Per rimuovere la polvere usate un pennello o un soffio
d'aria, non usate mai detergenti, solventi o alcool.
• Abbiate cura dei cavi di collegamento, avvolgeteli evitan-
do nodi e torsioni.
• Non forzate i connettori ed i comandi.
Collegamento alla rete:
• accertarsi che l'interruttore di rete sia in posizione "off"
• accertarsi che la tensione di rete corrisponda a quella
indicata sul pannello (di fianco alla presa di alimentazione).
• utilizzare il cavo di alimentazione a tre poli fornito insieme
alla cassa.
• collegarlo ad una presa di corrente dotata di contatto
di terra.
Collegamento al mixer:
Se il mixer ha uscite bilanciate XLR:
-utilizzare dei normali connettori XLR bilanciati.
Se il mixer ha uscite sbilanciate XLR:
-se il mixer non è un Montarbo, è bene accertarsi che le
uscite XLR del mixer siano sbilanciate a norme IEC 268 e
cioé: 1 = GND, 2 = HOT, 3 = GND.
Se il mixer ha uscite JACK sbilanciate:
-utilizzare adattatori Jack-XLR maschio sbilanciati a norme
IEC 268 e cioé: punta = pin 2, massa = pin 1, + = pin 3.
☛ Vedere i connettori alla pagina 16.
• Utilizzare sempre solo cavi SCHERMATI (cavi di segnale)
di adeguata sezione e di buona qualità.
• Prima di effettuare i collegamenti con il mixer, con i
satelliti o con altri sistemi accertarsi che tutti gli interruttori
di rete siano in posizione 'off'.
In tal modo si eviteranno fastidiosi rumori e picchi di
segnale talvolta pericolosi per le casse stesse.
Importante !
7
ITALIANO

112 SA
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
INDEX
Introduction
Description
Control and connection panel
Connections
Important !!!
Appendix
◗ Specifications
◗ Connectors
◗ Connection example 1
◗ Connection example 2
◗ Connection example 3
◗ Connection example 4
◗ Block diagram
◗ Spare parts
-This product has been designed and manufactured for being operated as
active speaker system in the applications tipical of a sound reinforcement
system or of a sound recording system. Operation for purposes and in
applications other than these has not been covered by the manufacturer
in the design of the product, and is therefore to be undertaken at end
user's and/or installer's sole risk and responsability.
TO AVOID THE RISK OF FIRE AND/OR ELECTRIC SHOCK:
•Never expose this product to rain or moisture, never use it in proximity
of water or on a wet surface. Never let any liquid, as well as any object,
enter the product. In case, immediately disconnect it from the mains
supply and refer to servicing before operating it again.
•Before connecting this product to the mains supply, always make sure
that the voltage on the mains outlet corresponds to that stated on the
product.
•This product must be connected only to a grounded mains outlet
complying to the safety regulations in force via the supplied power cable.
In case the power cable needs to be substituted, use exclusively a cable of
the same type and characteristics.
•Never place any object on the power cable. Never lay the power cable
on a walkway where one could trip over it. Never press or pinch it.
•Never install the product without providing adequate airflow to cool it.
Never obstruct the air intake openings on it.
•In case the external fuse needs replacement, substitute it only with one
of the same type and rating, as stated on the product.
•Always make sure the On/Off switch is in its 'Off' position before doing
any operation on the connections of the product.
•Before attempting to move the product after it has been installed,
remove all the connections.
•To disconnect the power cable of this product from the mains supply
never pull the cable directly instead, hold the body of the plug firmly and
pull it gently from the mains supply outlet.
-Before placing the product on a surface of any kind, always make sure
that its shape and load rating will safely match the product's size and
weight. Never attempt to hang the product by any means not expressly
provided or approved by the manufacturer (i.e. ropes, chains, belts or
whatever medium, throgh carring handles, bolts, hooks or whatever).
In case the product is factory-fitted with specific mounting hardware,
always verify before installation that the lifting and/or hanging system
you intend to use is of a proper type and can carry the product weight
with the safety ratio required by the regulations in force.
-To avoid shocks, kicks, or whatever action, always reserve a protected
area with no access to unqualified personnel as installation site of the
product. In case the product is used near children and animals closest
supervision is necessary.
-This product can generate very high acoustic pressures which are
dangerous for the hearing system. Always avoid operation at loud levels
if anyone is excessively near to the product (at least 1 m of distance).
Never expose children to high sound sources.
The lighting flash with arrowhead symbol within an equilateral triangle, is intended
to alert the user to the presence of uninsulated 'dangerous voltage' within the
product's enclosure, that may be of sufficient magnitude to constitute a risk of
electric shock to humans.
The exclamation point within an equilateral triangle, is intended to alert the user
to the presence of important operating and maintenance (servicing) instructions in
the literature accompanying the product.
WARNING
In order to protect your own and others' safety and to avoid
invalidation of the warranty of this product, please read this
section carefully before operating this product.
9
9
10
11 - 12
13
14 - 21
15
16
17
18
19
20
21
21
ENGLISH
CAUTION!
This product does not contain user serviceable parts.
To prevent fire and/or electrical shock, never remove its cover.
For maintenance and servicing always refer to the official
Montarbo Distributor in your State or to qualified personnel
specifically authorised by the Distributor.
IMPORTANT ! SAFETY INSTRUCTIONS
8
ENGLISH

112 SA
Introduction
Active subwoofer
■ custom designed, high quality components.
■ 1 x 450 W MosFet processor controlled
power amplifier.
■ stereo electronic cross-over.
APhenyl glued, high grade multiply; polyurethane paint.
B12" high efficiency woofer.
CProtection grid.
DTuning ports.
ETransport handle.
FControl and connection panel.
Construction and components conform to the highest
professional standards for maximum reliability.
112SA is an active 12"-based subwoofer designed to extend
the low frequency output of small- to mid-sized loudspeaker
systems. Like the other Montarbo active subwoofers, it houses
all the necessary electronics to combine with any system,
no matter what brand, model or kind, with maximum ease
of use and optimum results: there are stereo line-level inputs
and outputs, a 24dB/oct stereo electronic cross-over, and a
450 Watts MosFet power amp. controlled by a dedicated
active processor.
Description
B
A
DF
E
C
ACTIVE SUBWOOFER 112SA
Montarbo
LIFT
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
112 SA
L.F.
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
150Hz 20KHz
L
RR
LL
MADE IN ITALY
450W
FUSE
F 4A 230V
50/60Hz
MOD.
POWER
9
ENGLISH

112 SA
LIFT
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
112 SA
L.F.
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
150Hz 20KHz
L
RR
LL
MADE IN ITALY
450W
FUSE
F 4A 230V
50/60Hz
MOD.
POWER
Control and connection panel
2
8
Spare fuse
Service fuse
FUSE REPLACEMENT
5
1
3
4
6
7
1Flat / X-over switch allowing the 'satellite' speaker
systems, connected to the stereo output (2), to receive a
full-range signal or the upper audio range only. In both
conditions the signal is not affected by the volume control (5)
❚Button up (crossover off). 'Flat' mode: the output signal is
'full bandwidth'.
❚Button pushed (crossover on): 'X-over mode': 150Hz÷20kHz
high pass filter output signal (150Hz, 24dB/ oct.).
NOTE: To avoid misoperation, this button is recessed: use a tip
(pen or pencil) to switch it.
22 unbalanced XLR male sockets for the stereo output.
32 balanced XLR female sockets for the stereo input.
42 balanced XLR male sockets for the 'link' outputs
allowing parallel connection of active speaker systems.
5Input level control.
Allows to adapt the input sensitivity of the built-in power
amplifier to the output level of the mixer.
If you are using a Montarbo mixer (or any other mixer having
an output level of 0dB), turn this control fully clockwise to its
maximum setting.
6Ground/Lift switch: this switch allows to lift signal ground
from chassis ground (but the chassis is still connected to the
safety ground). This allows to lower annoying hums caused
by 'ground loops' when more units are connected.
7Mains power switch.
8I.E.C. power supply socket with built-in fuse.
10
ENGLISH

112 SA
Two 112SA + two active speaker enclosures 260A
(or two 110A, two MT180A or MT160A).
This is the most typical configuration: each subwoofer can
drive one self-powered speaker enclosure.
mixer L/R outputs ➟ 'R' - inputs of the two 112SA
'R' - outputs of the two 112SA ➟inputs of two active
systems ('Line' inputs, in the case of MT160A and MT180A)
Stereo Standard Configuration: see fig.1 page 17
Connections
The very low frequency range reproduced by model 112SA
(40÷150Hz) is essentially omnidirectional allowing easy
installation of the enclosure.
In most cases the subwoofer can be placed near the speaker
systems, but when space or set up reason dictate it, the
subwoofer can be positioned at some distance from them
(e.g.: under the stage floor).
You must always consider that the extended low frequency
range increases the risk of acoustic feedback, with undesired
'howls' and reduced clarity. It is thus essential to place the
subwoofer on a rigid structure, that does not transmit
vibrations to the microphones.
Some connection examples, among the most common
possible configurations, are described here below and also
illustrated on pages 17, 18, 19 and 20 of this manual.
! Always use SHIELDED CABLES
! Make sure the 'Flat/X-over switch is pushed (X-OVER mode)
! The output levels of the active speaker enclosures used as
satellites are not affected by the volume control of the 112SA.
Set the volume control of the subwoofer to its maximum
setting, then adjust it to obtain the desired tonal balance.
! When using the MT160A or MT180A as satellytes, adjust
their controls as described for figure 2 herebelow.
! Always use SHIELDED CABLES
! Make sure the 'Flat/X - Over switch is pushed (X - OVER mode)
! Connect the L-R outputs of the mixer to the L-R inputs of
the 112SA.
! Connect the L-R outputs of the 112SA to the inputs of
the 2 'satellite' active systems. This set-up allows them to
benefit from the increase in dynamic range provided by the
electronic crossover of the 112SA.
! The output levels of the active speaker enclosures used as
satellites are not affected by the volume control of the 112SA.
Set the 'Micro', 'Line' and 'EQ' controls of each MT160A as
shown here beside.
Set the 112SA volume control to the maximum.
After these initial settings, you can now adjust the sound
to your requirements by means of the Line level controls on
each MT160A.
One 112SA + two active speaker enclosures MT160A
(or two MT180A, or two 110A).
The complex connections usually required for this configu-
ration with other systems are made extremely simple with
our 112SA thanks to the L/R outputs of the built-in stereo
electronic cross-over.
NOTE: It is advisable to place the subwoofer in the center, between the
two speaker enclosures.
mixer L/R outputs ➟L/R inputs of one 112SA
L/R outputs of one 112SA ➟'Line' inputs of two
MT160A active systems.
Triplet configuration, example A: see fig.2 page 18
LINE
EQ
MICRO
100
010
PEAK
PEAK
EQ.
☞
☞
☞
11
ENGLISH

112 SA
3
21
Two or more 112SA
The 112SA speaker system is equipped with XLR male (Link)
and female sockets wired in parallel, allowing for easier
parallel connection of more systems.
mixer output ➟ 112SA 'R' - input
LINK-output of the 112SA ➟ 'R' - input of another 112SA
! Always use SHIELDED CABLES
! The subwoofer is connected to one of the mixer's AUX
outputs. This type of set-up allows to use the subwoofer to
extend the low frequency response of only those instruments
that really need it (e.g. drum machines, bass, keyboards).
These instruments must be selected using the corresponding
input channel's AUX send controls. The subwoofer's volume
control and the mixer's AUX output level control adjust only
the very low frequencies.
INSERT SOCKET
OF THE MIXER.INPUT (
XLR FEMALE ) OF A
112SA OR OF A POWERED
SATELLITE SPEAKER
WIRE THE STEREO JACK PLUG AS SHOWN
☞
☞
WIRE THE XLR MALE CONNECTOR AS SHOWN
connect ring with tip
(shortcircuit) connect 1 and 3
(shortcircuit)
☞
☞
12
12
12
12
12
12
12
12
TIP
2 +
1 GND
GND
RING
TIP
GND
RING
3 GND
1 GND = GND
2 + = HOT
3 - = GND
1
2
3
Connections
NOTE :
Our configuration examples are using the L and R master
outputs of the mixer, but if they are already taken up (as,
for example, in a powered mixer) the insert sockets can be
used to the same purposes.
Take out the signal from the insert sockets by means of a
stereo jack plug, in which you have previously joined the
RING with the TIP and send it to the inputs of the subwoofer
by means of an unbalanced XLR, as shown here below.
One 112SA + two active speaker enclosures MT160A
(or two MT180A, or two 110A).
This is a more complex configuration which enables selective
enhancement of the low-frequencies (for example, only on
drums and keyboards, not on voices or brasses).
NOTE: It is advisable to place the subwoofer in the center, between the
two speaker enclosures.
mixer AUX output ➟ 112SA 'R' - input
mixer Loutput ➟'Line' input of one MT160A
mixer Routput ➟'Line' input of one MT160A
Triplet configuration, example B: see fig.3 page 19
Parallel connection of two or more systems: see fig.4 page 20
12
ENGLISH

112 SA
Product Care and Maintenance
• Never expose the enclosure to heat sources such as radiators
or other products that produce heat.
• Never expose the enclosure to direct sunlight, excessive
vibrations or mechanical shocks.
• Avoid operating and storing the enclosure in dump or dusty
places: this will avoid malfunctions, premature degrading of
specifications.
• Avoid using the enclosure close to strong sources of
electromagnetic interferences (e.g. video monitors, high
power electrical cabling). This may lead to degradation of
audio quality.
• Care should be taken so that objects do not fall and liquid
are not spilled into the enclosure. In public event don't let
people, musicians, technicians or anyone put glasses, cups,
ashtrays or cigarettes on the enclosure.
• Always leave the protective grille mounted on the
enclosure.
• Use a soft brush or a jet of air to clean the enclosure.
Do not use alcohol, solvents or detergents.
• Take care of your connector cables. Make sure that they
are not damaged, knotted or twisted.
• Do not force the connectors and the controls.
Important !
Power supply connection:
• make sure the 112SA is switched off .
• check that mains voltage corresponds to the voltage
indicated on the panel (beside the main socket).
• use the three wire power cord supplied with the enclosure.
• always connect it to a grounded outlet.
Connection to the mixer:
If the mixer has XLR balanced outputs:
- use standard balanced XLR connectors.
If the mixer has XLR unbalanced outputs:
- in this case, unless you are using a Montarbo mixer, make
sure that the XLR outputs on the mixer are unbalanced to
IEC 268 standard: 1 = GND, 2 = HOT, 3 = GND.
If the mixer has JACK unbalanced outputs:
-use suitable Jack-XLR male adapters unbalanced according
to IEC 268: tip = pin 2, ground = pin 1, + = pin 3.
☛ See 'connectors' at page 16.
• Always use only heavy gauge, high quality SHIELDED
cables (signal cables).
• Always make sure that the mixer, the 112SA and
any other powered enclosure are switched off before
connecting them.
This shall to avoid annoying noises and signal peaks, which
can also be dangerous for the enclosures themselves.
13
ENGLISH

112 SA
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
Specifications
Connectors
Connection example 1
Connection example 2
Connection example 3
Connection example 4
Block diagram
Spare parts
15
16
17
18
19
20
21
21
APPENDIX
14
APPENDIX

112 SA
Specifications
Speaker system
• Components:
- custom woofer
Nominal diameter
Nominal impedance
Frequency range
Power capacity
Sensitivity
Net weight
Thiele & Small Parameters
fs
Re
Qms
Qes
Qts
Vas
B.l
SD
Xmax
Mms
Le
• Impedance
• Frequency response
• Sensitivity (1W / 1m)
• Max SPL
Built-in electronic crossover:
• crossover frequency
• slope
Amplifier
• Max. output power
• Frequency response
• Input impedance
• Input sensitivity
• Noise referred to input
• Power supply (Europe and Asia)
• Power supply (USA and Canada)
• Fuse (Europe and Asia)
• Fuse (USA and Canada)
Connections
• X-over stereo input
• Link output (parallel)
• X-over stereo output
Construction
Dimensions (w x h x d):
Weight
bass reflex
custom designed
12"high efficiency woofer
12"
4Ω
38÷2000Hz
450W
98dB
7,5 Kg
38Hz
3,65 Ω
10
0,217
0,212
0,124m3
14,68T/m
522cm2
±5,5mm
68gr
2,3mH
4 ohm
40Hz ÷150Hz
98 dB
124 dB
150Hz,
24dB/oct.
MosFet
450 W continuous
750 W peak
40Hz ÷150Hz ±1dB
10KΩ(balanced)
0dB (775 mV)
-110dB (A weighted)
230V AC 50÷60Hz
117V AC 50÷60Hz
F 3,15 AL
F 6,3 AL
Balanced female XLRs
Balanced male XLRs
Unbalanced male XLRs
plywood - polyurethane paint
46 x 40 x 34,5 cm
24 Kg
15
APPENDIX

112 SA
LIFT
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
112 SA
L.F.
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
150Hz 20KHz
L
RR
LL
MADE IN ITALY
450W
FU
S
F 4
A
MOD.
POWER
Connectors
1
2
3
BALANCED CONNECTORS:
1 GND Ground
2 + Hot
3 - Cold
( standard IEC 268) 231
2312
3
1
2
3
1
2
3
1
2
3
1
3
1
2
GND
+
▲
BALANCED XLR
MALE CONNECTORS
▲
▲
3
-
▲
▲
UNBALANCED XLR
FEMALE CONNECTORS
▲
▲
▲
3
2
-
1
GND
▲
BALANCED XLR
FEMALE CONNECTORS
▲
▲
▲
BALANCED XLR
FEMALE SOCKETS
UNBALANCED XLR
MALE SOCKETS
BALANCED XLR
MALE SOCKETS
3
2
1
GND
GND
UNBALANCED CONNECTOR:
1 GND Ground
2 + Hot
3 - Ground
(standard IEC 268)
16
APPENDIX

112 SA
LIFT
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
112 SA
L.F.
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
150Hz 20KHz
L
RR
LL
MADE IN ITALY
450W
FUSE
F 4A 230V
50/60Hz
MOD.
POWER
LIFT
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
112 SA
L.F.
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
150Hz 20KHz
L
RR
LL
MADE IN ITALY
450W
FUSE
F 4A 230V
50/60Hz
MOD.
POWER
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
9 1110 12
91110 12
RR
L
(mono)
L
(mono)
LINE
INSERT
LINE
INSERT
LINE LINE
MIC MIC MIC MIC
LINE
INSERT
MIC
1
LINE
INSERT
MIC
4
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
32
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
1
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
post
pre
234
peak
RL
BAL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
peak
RL
BAL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
post
pre post pre post pre post
pre post pre
40
30
18
6
0
6
+
LINE
INSERT
LINE
INSERT
MICMIC
LINE
INSERT
MIC
5
LINE
INSERT
MIC
876
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
5
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
post
pre
678
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
post
pre post pre post pre
13 1514 16
13 1514 16
RR
L
(mono)
L
(mono)
LINE LINE
MIC MIC
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
peak
RL
BAL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
peak
RL
BAL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
40
30
18
6
0
6
+
post
pre post pre
0
3
6
9
12
3
6
9
12
dB 0
3
6
9
12
3
6
9
12
dB
Hz 31
31
63
63
125
125
250
250
500
500
1K
1K
2K
2K
4K
4K
8K
8K
16K
16K
TAPE
IN OUT
LL
RR
E 1 1
CTRL
ROOM
RL
STEREO EFFECTS RETURNS AUX MASTER
EQ
MONO VOL
OUT
PHONES
BAL
RL
BAL
RL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
GAIN
8
10
64
2
GAIN
8
10
64
2
HF
8
15
22
8
15
HM
8
15
22
8
15
LM
8
15
22
8
15
LF
8
15
22
8
15
HF
8
15
22
8
15
HM
8
15
22
8
15
LM
8
15
22
8
15
LF
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
EFFECTS PROCESSOR
STEREO DIGITAL peak peak
BB
AA
E 2
on on
10
3
0
3
20
dB
+
INPUT LEVEL
PROGRAM
10
3
0
3
20
dB
+
INPUT LEVEL
PROGRAM
BAL
RL
BAL
RL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
64
2
8
64
2
flat
VOL
A
B
A
B
flat
2 A B
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
0
3
6
9
3
6
9
12
15
18
0
3
6
9
3
6
9
12
15
18
dBdB
1
C
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
AUX SEND
EXTERNAL
EFFECTS SEND
ABL R
OUTPUTS LEVEL
0
3
6
9
3
6
9
12
15
18
EFF SEND
230V
50 60Hz
POWER
0I
12
L
12
STEREO EFF. RET.
R
(mono)
EFF. FT/SW12
48V D.C.
mutemute
MONO
AUX SENDCD
ABLR
CTRL ROOM
L
R
AUX OUTPUTS
FUSE T
0,5 A
MASTER OUTPUTS
2
D
Montarbo
Montarbo
Connection example 1
2-way active speaker enclosure mod. 260A
Power Amplifier
Button PUSHED: x-over mode
☞
Active subwoofer mod. 112SA
2-way active speaker enclosure mod. 260A
Power Amplifier
FIG 1: stereo standard configuration
LIFT
GND
7
6
5
4
3
INPUT X-OVER OUT
FLAT
120Hz 20KHz
LL
L - R MIXER OUTPUTS
Two 112SA + two powered speaker enclosures 260A *
Mixer "L/R" outputs ➟ 112SA "R" inputs
112SA "R" x-over outputs ➟260A inputs
Active subwoofer mod. 112SA
▲▲
* as alternative to 260A you can use two 110A, two MT180A or two MT160A.
LEVEL
Montarbo
2 - WAY
PROCESSOR CONTROLLED
POWERED SPEAKER SYSTEM
260 A
POWER BANDWIDTH
50Hz - 20KHz250W
MOD.
pin1 GND pin 2 pin 3
BALANCED INPUT
REPLACERTOUJOURS
UNFUSIBLE DE MEME CARACTERISTIQUES
AVIS !
^
CAUTION! ALWAYSREPLACE FUSE
WITHSAME TYPE AND RATING
POWER
100
MADE IN ITALY BY
21
3
21
3
FUSE F 2A
L
I
N
K
INPUT
230V 50/60Hz ( P.max 400W )
LEVEL
Montarbo
2 - WAY
PROCESSOR CONTROLLED
POWERED SPEAKER SYSTEM
260 A
POWER BANDWIDTH
50Hz - 20KHz250W
MOD.
pin1 GND pin 2 pin 3
BALANCED INPUT
REPLACERTOUJOURS
UNFUSIBLE DE MEME CARACTERISTIQUES
AVIS !
^
CAUTION! ALWAYSREPLACE FUSE
WITHSAME TYPE AND RATING
POWER
100
MADE IN ITALY BY
21
3
21
3
FUSE F 2A
L
I
N
K
INPUT
230V 50/60Hz ( P.max 400W )
▲ ▲
17
APPENDIX

112 SA
100
010
PEAK
PEAK
EQ.
☞
☞
☞
LIFT
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
112 SA
L.F.
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
150Hz 20KHz
L
RR
LL
MADE IN ITALY
450W
FUSE
F 4A 230V
50/60Hz
MOD.
POWER
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
9 1110 12
91110 12
RR
L
(mono)
L
(mono)
LINE
INSERT
LINE
INSERT
LINE LINE
MIC MIC MIC MIC
LINE
INSERT
MIC
1
LINE
INSERT
MIC
4
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
32
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
1
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
post
pre
234
peak
RL
BAL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
peak
RL
BAL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
post
pre post pre post pre post
pre post pre
40
30
18
6
0
6
+
LINE
INSERT
LINE
INSERT
MICMIC
LINE
INSERT
MIC
5
LINE
INSERT
MIC
876
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
5
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
post
pre
678
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
post
pre post pre post pre
13 1514 16
13 1514 16
RR
L
(mono)
L
(mono)
LINE LINE
MIC MIC
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
peak
RL
BAL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
peak
RL
BAL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
40
30
18
6
0
6
+
post
pre post pre
0
3
6
9
12
3
6
9
12
dB 0
3
6
9
12
3
6
9
12
dB
Hz 31
31
63
63
125
125
250
250
500
500
1K
1K
2K
2K
4K
4K
8K
8K
16K
16K
TAPE
IN OUT
LL
RR
E 1 1
CTRL
ROOM
RL
STEREO EFFECTS RETURNS AUX MASTER
EQ
MONO VOL
OUT
PHONES
BAL
RL
BAL
RL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
GAIN
8
10
64
2
GAIN
8
10
64
2
HF
8
15
22
8
15
HM
8
15
22
8
15
LM
8
15
22
8
15
LF
8
15
22
8
15
HF
8
15
22
8
15
HM
8
15
22
8
15
LM
8
15
22
8
15
LF
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
EFFECTS PROCESSOR
STEREO DIGITAL peak peak
BB
AA
E 2
on on
10
3
0
3
20
dB
+
INPUT LEVEL
PROGRAM
10
3
0
3
20
dB
+
INPUT LEVEL
PROGRAM
BAL
RL
BAL
RL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
64
2
8
64
2
flat
VOL
A
B
A
B
flat
2 A B
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
0
3
6
9
3
6
9
12
15
18
0
3
6
9
3
6
9
12
15
18
dBdB
1
C
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
AUX SEND
EXTERNAL
EFFECTS SEND
ABL R
OUTPUTS LEVEL
0
3
6
9
3
6
9
12
15
18
EFF SEND
230V
50 60Hz
POWER
0I
12
L
12
STEREO EFF. RET.
R
(mono)
EFF. FT/SW12
48V D.C.
mutemute
MONO
AUX SENDCD
ABLR
CTRL ROOM
L
R
AUX OUTPUTS
FUSE T
0,5 A
MASTER OUTPUTS
2
D
Montarbo
Montarbo
Connection example 2
Button PUSHED: x-over mode
☞
Active subwoofer mod. 112SA
active system enclosure mod. MT160A
FIG 2: triplet configuration (example A)
LIFT
GND
7
6
5
4
3
INPUT X-OVER OUT
FLAT
120Hz 20KHz
LL
L - R MIXER OUTPUTS
One 112SA + two powered speaker enclosures MT160A *
Mixer 'L/R' outputs ➟ 112SA 'L' and 'R' inputs
112SA 'L' x-over output ➟'Line' input of an MT160A
112SA 'R' x-over output ➟'Line' input of an MT160A
active system enclosure mod. MT160A
LINE
EQ
MICRO
▲
▲
* as alternative to the MT160A you can use two MT180A or two 110A.
SERIAL N.
220V
50-60Hz
POWER
MADE IN ITALY
INTERNAL FUSE T 0,5A
PROCESSOR CONTROLLED POWERED MONITOR
-10 dB
MIC
0-40dB
Montarbo
MIXED LINE OUT
POUR PREVENIR RISQUE DE CHOC
ELECTRIQUE, NE PAS OUVRIR
CAUTION :
TO PREVENT ELECTRICAL SHOCK,
DO NOT REMOVE COVERS.
I
0
PEAK
EQ.
0 dB
MT 160 A
1
LINE
2
▲
SERIAL N.
220V
50-60Hz
POWER
MADE IN ITALY
INTERNAL FUSE T 0,5A
PROCESSOR CONTROLLED POWERED MONITOR
-10 dB
MIC
0-40dB
Montarbo
Montarbo
MIXED LINE OUT
POUR PREVENIR RISQUE DE CHOC
ELECTRIQUE, NE PAS OUVRIR
CAUTION :
TO PREVENT ELECTRICAL SHOCK,
DO NOT REMOVE COVERS.
I
0
PEAK
EQ.
0 dB
MT 160 A
1
LINE
2
▲
18
APPENDIX

112 SA
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
9 1110 12
91110 12
RR
L
(mono)
L
(mono)
LINE
INSERT
LINE
INSERT
LINE LINE
MIC MIC MIC MIC
LINE
INSERT
MIC
1
LINE
INSERT
MIC
4
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
32
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
1
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
post
pre
234
peak
RL
BAL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
peak
RL
BAL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
post
pre post pre post pre post
pre post pre
40
30
18
6
0
6
+
LINE
INSERT
LINE
INSERT
MICMIC
LINE
INSERT
MIC
5
LINE
INSERT
MIC
876
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
5
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
post
pre
678
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
post
pre post pre post pre
13 1514 16
13 1514 16
RR
L
(mono)
L
(mono)
LINE LINE
MIC MIC
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
peak
RL
BAL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
peak
RL
BAL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
40
30
18
6
0
6
+
post
pre post pre
0
3
6
9
12
3
6
9
12
dB 0
3
6
9
12
3
6
9
12
dB
Hz 31
31
63
63
125
125
250
250
500
500
1K
1K
2K
2K
4K
4K
8K
8K
16K
16K
TAPE
IN OUT
LL
RR
E 1 1
CTRL
ROOM
RL
STEREO EFFECTS RETURNS AUX MASTER
EQ
MONO VOL
OUT
PHONES
BAL
RL
BAL
RL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
GAIN
8
10
64
2
GAIN
8
10
64
2
HF
8
15
22
8
15
HM
8
15
22
8
15
LM
8
15
22
8
15
LF
8
15
22
8
15
HF
8
15
22
8
15
HM
8
15
22
8
15
LM
8
15
22
8
15
LF
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
EFFECTS PROCESSOR
STEREO DIGITAL peak peak
BB
AA
E 2
on on
10
3
0
3
20
dB
+
INPUT LEVEL
PROGRAM
10
3
0
3
20
dB
+
INPUT LEVEL
PROGRAM
BAL
RL
BAL
RL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
64
2
8
64
2
flat
VOL
A
B
A
B
flat
2 A B
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
0
3
6
9
3
6
9
12
15
18
0
3
6
9
3
6
9
12
15
18
dBdB
1
C
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
AUX SEND
EXTERNAL
EFFECTS SEND
ABL R
OUTPUTS LEVEL
0
3
6
9
3
6
9
12
15
18
EFF SEND
230V
50 60Hz
POWER
0I
12
L
12
STEREO EFF. RET.
R
(mono)
EFF. FT/SW12
48V D.C.
mutemute
MONO
AUX SENDCD
ABLR
CTRL ROOM
L
R
AUX OUTPUTS
FUSE T
0,5 A
MASTER OUTPUTS
2
D
Montarbo
Montarbo
Connection example 3
FIG 3: triplet configuration (example B)
L - R OUTS
One 112SA + two powered speaker enclosures MT160A *
Mixer 'AUX' output ➟ 112SA 'R' input
Mixer 'L' output ➟'Line' input of an MT160A
Mixer 'R' output ➟'Line' input of an MT160A
Active subwoofer mod. 112SA
active system enclosure mod. MT160A
active system enclosure mod. MT160A
LIFT
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
112 SA
L.F.
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
150Hz 20KHz
L
RR
LL
MADE IN ITALY
450W
FUSE
F 4A 230V
50/60Hz
MOD.
POWER
▲
* as alternative to the MT160A you can use two MT180A or two 110A.
SERIAL N.
220V
50-60Hz
POWER
MADE IN ITALY
INTERNAL FUSE T 0,5A
PROCESSOR CONTROLLED POWERED MONITOR
-10 dB
MIC
0-40 dB
Montarbo
Montarbo
MIXED LINE OUT
POUR PREVENIR RISQUE DE CHOC
ELECTRIQUE, NE PAS OUVRIR
CAUTION :
TO PREVENT ELECTRICAL SHOCK,
DO NOT REMOVE COVERS.
I
0
PEAK
EQ.
0 dB
MT 160 A
1
LINE
2
▲
SERIAL N.
220V
50-60Hz
POWER
MADE IN ITALY
INTERNAL FUSE T 0,5A
PROCESSOR CONTROLLED POWERED MONITOR
-10 dB
MIC
0-40dB
Montarbo
Montarbo
MIXED LINE OUT
POUR PREVENIR RISQUE DE CHOC
ELECTRIQUE, NE PAS OUVRIR
CAUTION :
TO PREVENT ELECTRICAL SHOCK,
DO NOT REMOVE COVERS.
I
0
PEAK
EQ.
0 dB
MT 160 A
1
LINE
2
▲
AUX OUT
19
APPENDIX

112 SA
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
9 1110 12
91110 12
RR
L
(mono)
L
(mono)
LINE
INSERT
LINE
INSERT
LINE LINE
MIC MIC MIC MIC
LINE
INSERT
MIC
1
LINE
INSERT
MIC
4
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
32
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
1
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
post
pre
234
peak
RL
BAL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
peak
RL
BAL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
post
pre post pre post pre post
pre post pre
40
30
18
6
0
6
+
LINE
INSERT
LINE
INSERT
MICMIC
LINE
INSERT
MIC
5
LINE
INSERT
MIC
876
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
5
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
post
pre
678
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
3.18
1.6.75 1.3
2.3
KHz
peak
R
M
L
PANPAN
LF
MF
HF
GAIN
8
10
64
2
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
post
pre post pre post pre
13 1514 16
13 1514 16
RR
L
(mono)
L
(mono)
LINE LINE
MIC MIC
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
peak
RL
BAL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
peak
RL
BAL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
E1
E2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
40
30
18
6
0
6
+
post
pre post pre
0
3
6
9
12
3
6
9
12
dB 0
3
6
9
12
3
6
9
12
dB
Hz 31 63 125 250250 500 1K 2K 4K 8K 16K16K
TAPE
IN OUT
LL
RR
E 1 1
CTRL
ROOM
RL
STEREO EFFECTS RETURNS AUX MASTER
EQ
MONO VOL
OUT
PHONES
BAL
RL
BAL
RL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
GAIN
8
10
64
2
GAIN
8
10
64
2
HF
8
15
22
8
15
HM
8
15
22
8
15
LM
8
15
22
8
15
LF
8
15
22
8
15
HF
8
15
22
8
15
HM
8
15
22
8
15
LM
8
15
22
8
15
LF
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
EFFECTS PROCESSOR
STEREO DIGITAL peak peak
BB
AA
E 2
on on
10
3
0
3
20
dB
+
INPUT LEVEL
PROGRAM
10
3
0
3
20
dB
+
INPUT LEVEL
PROGRAM
BAL
RL
BAL
RL
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
64
2
8
64
2
flat
VOL
A
B
A
B
flat
2 A B
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
40
30
18
6
0
6
+
0
3
6
9
3
6
9
12
15
18
0
3
6
9
3
6
9
12
15
18
dBdB
1
C
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
AUX SEND
EXTERNAL
EFFECTS SEND
ABL R
OUTPUTS LEVEL
0
3
6
9
3
6
9
12
15
18
EFF SEND
230V
50 60Hz
POWER
0I
12
L
12
STEREO EFF. RET.
R
(mono)
EFF. FT/SW12
48V D.C.
mutemute
MONO
AUX SENDCD
ABLR
CTRL ROOM
L
R
AUX OUTPUTS
FUSE T
0,5 A
MASTER OUTPUTS
2
D
Montarbo
LIFT
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
112 SA
L.F.
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
150Hz 20KHz
L
RR
LL
MADE IN ITALY
450W
FUSE
F 4A 230V
50/60Hz
MOD.
POWER
LIFT
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
112 SA
L.F.
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
150Hz 20KHz
L
RR
LL
MADE IN ITALY
450W
FUSE
F 4A 230V
50/60Hz
MOD.
POWER
LIFT
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
112 SA
L.F.
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
150Hz 20KHz
L
RR
LL
MADE IN ITALY
450W
FUSE
F 4A 230V
50/60Hz
MOD.
POWER
LIFT
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
112 SA
L.F.
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
150Hz 20KHz
L
RR
LL
MADE IN ITALY
450W
FUSE
F 4A 230V
50/60Hz
MOD.
POWER
Connection example 4
L - R
OUTPUTS
▲
'R' IN
➩
FIG 4: parallel connection
Mixer outputs ➟ 'R' / mono inputs of two 112SA
'link' outputs of the two 112SA ➟'R' / mono inputs of
other two 112SA ➟'link' outputs of the two 112SA ➟…
➩
▲
➩
➩➩
LIFT
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
112 SA
L.F.
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
150Hz 20KHz
L
RR
LL
MADE IN ITALY
450W
FUSE
F 4A 230V
50/60Hz
MOD.
POWER
▲
➩
LINK OUT
➩
▲
➩
LIFT
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
112 SA
L.F.
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
150Hz 20KHz
L
RR
LL
MADE IN ITALY
450W
FUSE
F 4A 230V
50/60Hz
MOD.
POWER
➩
▲
➩
LINK OUTLINK OUT
LINK OUT
'R' IN
'R' IN
'R' IN
'R' IN
'R' IN
▲
▲
'R' OUT
▲
'R' OUT
SATELLITE
▲
'R' OUT
SATELLITE
SATELLITE
▲
'R' OUT
SATELLITE
▲
'R' OUT
SATELLITE
▲
'R' OUT
SATELLITE
ACTIVESUBWOOFER
112SA
Montarbo
ACTIVESUBWOOFER
112SA
Montarbo
ACTIVESUBWOOFER
112SA
Montarbo
ACTIVESUBWOOFER
112SA
Montarbo
ACTIVESUBWOOFER
112SA
Montarbo
ACTIVESUBWOOFER
112SA
Montarbo
20
APPENDIX
