Montarbo 218 SA User manual

218
SA
active subwoofer

active subwoofer
218SA
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
INDICE
Introduzione
Descrizione
Pannello controlli e connessioni
Collegamenti
Importante !!!
Appendix
◗Dati tecnici
◗

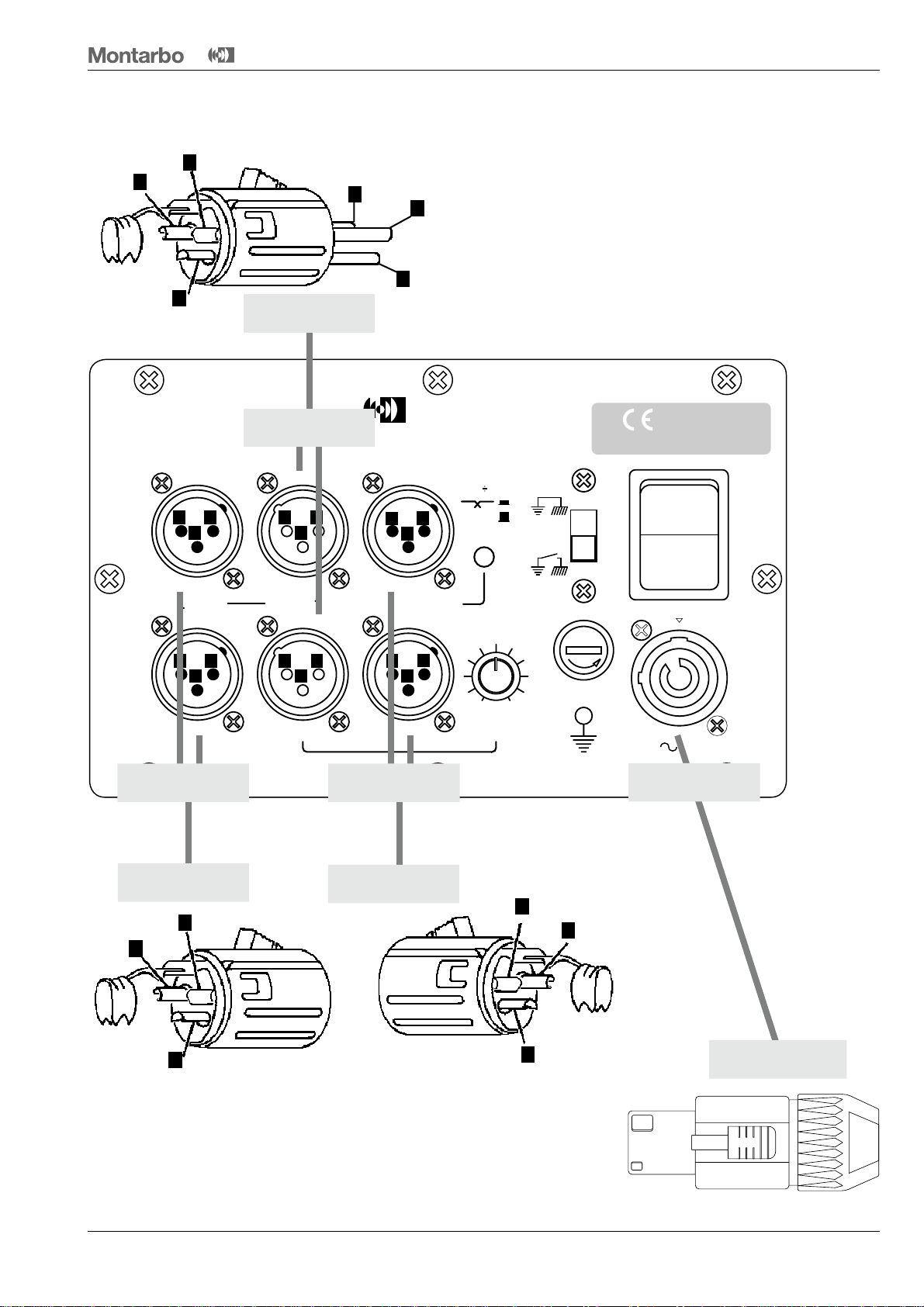

Connettori
◗
Esempio di collegamento 1
◗
Esempio di collegamento 2
◗
Esempio di collegamento 3
◗

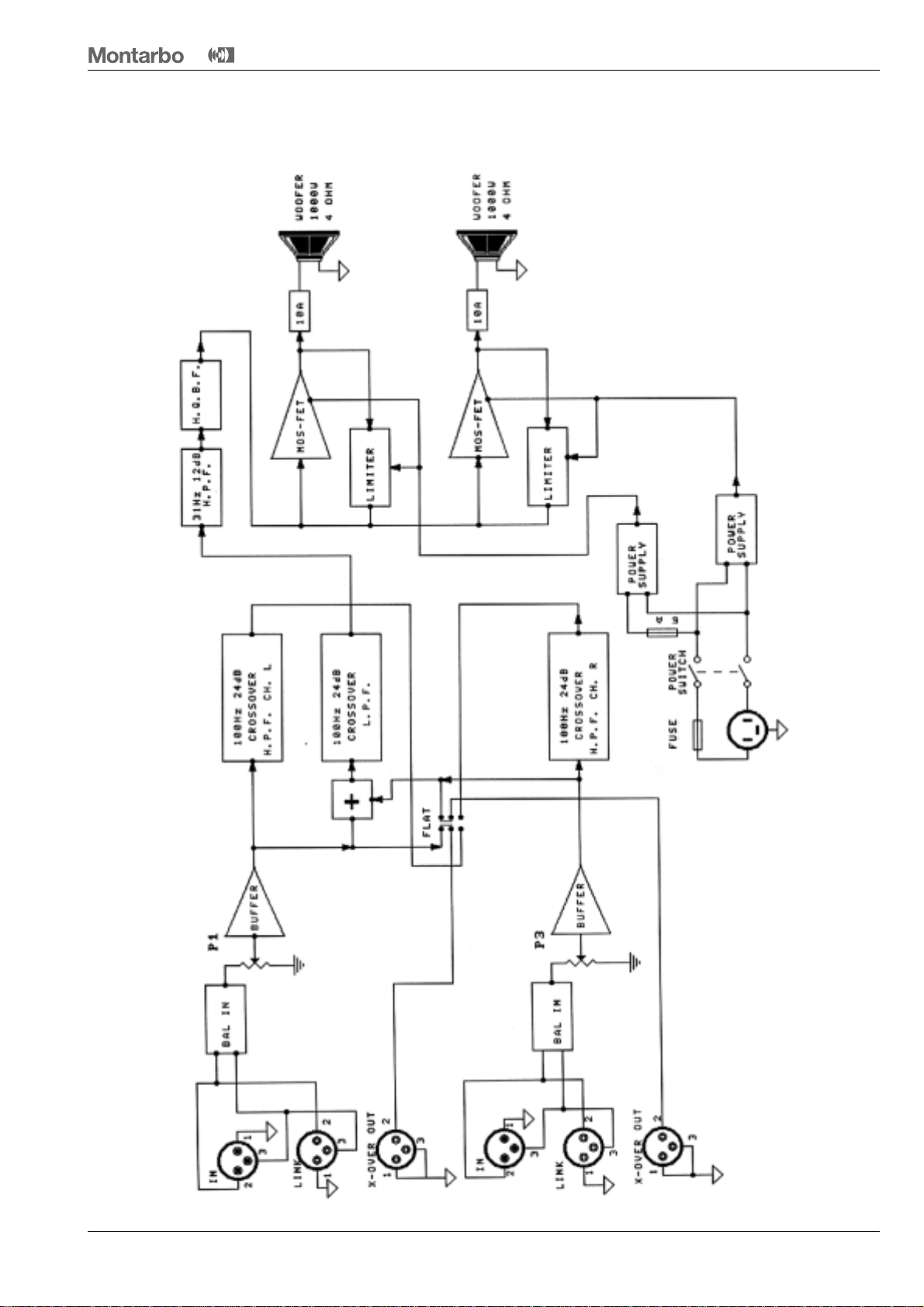

Schema a blocchi
◗
Parti di ricambio
2
Il lampo con la freccia inserito in un triangolo equilatero avvisa l'utilizzatore della
presenza di tensione pericolosa, senza isolamento, all'interno dell'apparecchio che
potrebbe essere sufficientemente alta da generare il rischio di scossa elettrica.
Il punto esclamativo inserito in un triangolo equilatero avvisa l'utilizzatore della
presenza di importanti istruzioni per l'utilizzo e per la manutenzione nella docu-
mentazione che accompagna il prodotto.
ATTENZIONE
Nell'interesse della propria e della altrui sicurezza, e per non
invalidare la garanzia, si raccomanda una attenta lettura di
questa sezione prima di adoperare il prodotto.
3
3
4
5
6 - 7
14 - 21
15
16
17
18
19
20
21
ITALIANO
ATTENZIONE!
Questo apparecchio non contiene parti interne destinate all'inter-
vento diretto da parte dell'utilizzatore. Per evitare il rischio di
incendio e/o folgorazione, non aprirlo. Per qualsiasi intervento
di manutenzione o riparazione, rivolgersi alla Elettronica
Montarbo srl e/o a personale altamente qualificato specificamen-
te segnalato da questa.
-Questo apparecchio è stato progettato e costruito per venire utilizzato
come sistema di altoparlanti con amplificatore nel contesto tipico di un
sistema di amplificazione sonora e/o di un sistema di registrazione sonora.
L'utilizzo per scopi diversi da questi non è contemplato dal costruttore, ed
avviene pertanto sotto la diretta responsabilità dell'utilizzatore/installatore.
PER EVITARE IL RISCHIO DI INCENDIO E/O DI FOLGORAZIONE:
•Non esporre il prodotto alla pioggia, non utilizzarlo in presenza di eleva-
ta umidità o vicino all'acqua. Non lasciare penetrare all'interno dell'appa-
recchio alcun liquido, né alcun oggetto solido. In caso ciò avvenga, scollega-
re immediatamente l'apparecchio dalla rete elettrica e rivolgersi ad un
servizio di assistenza qualificato prima di adoperarlo nuovamente.
•Prima di collegare l'apparecchio alla rete elettrica assicurarsi che la tensio-
ne corrisponda a quella indicata sull'apparecchio stesso.
•Collegare questo apparecchio esclusivamente ad una presa di corrente
dotata di contatto di terra, rispondente alle norme di sicurezza vigenti, tra-
mite il cavo di alimentazione in dotazione. Nel caso in cui il cavo necessiti
di sostituzione, utilizzare esclusivamente un cavo di identiche caratteristiche.
•Non appoggiare alcun oggetto sul cavo di alimentazione. Non posarlo
dove possa costituire intralcio e causare inciampo. Non schiacciarlo e non
calpestarlo.
•Installare questo apparecchio prevedendo ampio spazio circostante per
un'abbondante circolazione d'aria, necessaria al raffreddamento.
Non ostruire le aperture o le prese d'aria presenti sull'apparecchio.
•In caso di sostituzione del fusibile esterno, utilizzare esclusivamente un
fusibile di caratteristiche identiche, come riportato sull'apparecchio.
•Prima di effettuare qualsiasi operazione di collegamento, assicurarsi che
l'interruttore di accensione dell'apparecchio sia in posizione 'Off'.
•Prima di effettuare qualsiasi spostamento del prodotto già installato o in
funzione, rimuovere tutti i cavi di collegamento.
•Per scollegare l'apparecchio dalla rete elettrica, non tirare mai lungo il
cavo, ma afferrarlo sempre per il connettore.
-Nel predisporre l'apparecchio all'utilizzo, assicurarsi che la forma e la
portata della superficie di appoggio siano idonee a sostenerlo.
Non tentare mai di appendere il prodotto con mezzi non espressamente
forniti o approvati dal costruttore (corde, catene, funi o qualsivoglia altro
mezzo, attraverso maniglie, bulloni, ganci etc.). Nel caso il prodotto sia
dotato già dalla fabbrica di specifici accessori, verificare sempre, prima
dell'installazione, che il sistema di sollevamento e/o di sospensione che
intendete utilizzare sia di portata idonea al peso del prodotto.
-Per evitare urti, calci, inciampi riservate come luogo per l'istallazione del
prodotto un'area protetta inaccessibile a personale non qualificato.
Qualora l'apparecchio venga utilizzato in presenza di bambini e animali, si
rende necessaria una strettissima sorveglianza.
-Questo prodotto è in grado di generare pressioni acustiche molto elevate,
pericolose per la salute del sistema uditivo. Evitarne quindi l'utilizzo ad eleva-
ti livelli acustici se il pubblico si trova eccessivamente vicino al prodotto
(almeno ad 1 m di distanza). Non esporre i bambini a forti sorgenti sonore.
IMPORTANTE ! Norme di sicurezza
ITALIANO

active subwoofer
218SA
TOPREVENT ELECTRICAL SHOCK,
DONOT REMOVE COVERS THISAPPARATUS MUST BE EARTHED
FUSEF 10 A
230V 50/60Hz
POWERED PROCESSOR CONTROLLED
MontarboMontarbo
STEREO SUBWOOFER SYSTEM
INPUT
LEVEL
100
INPUT X-OVER OUT
LINK
R/ mono
L
RR
LL
MADE IN ITALY BY
I
0
LIFT
GND
218SA
MOD.
FLAT
100Hz 20KHz
F
U
S
E
Introduzione
Il subwoofer attivo 218SA, incorpora:
■
componenti di alta qualità realizzati su
nostre specifiche.
■
2 amplificatori di potenza a Mosfet:
1500 W continui (750 W + 750 W)
2300 W di picco (1150 W + 1150 W)
controllati da
■
2 processori dedicati
■
cross-over elettronico stereo (24dB/oct.).
Descrizione
ACostruzione in multistrato di betulla ad incollaggio
fenolico; vernice poliuretanica.
B2 woofer da 18" ad alta efficienza, trattati per poter
operare anche con un alto grado di umidità.
CGriglia di protezione.
F
E
DTubi di accordo.
EManiglie per il trasporto.
FPannello controlli e connessioni.
GRuote per il trasporto.
I materiali e la costruzione rispettano i più alti standard
professionali per assicurare la massima affidabilità.
Come è tradizione Montarbo, il subwoofer attivo 218SA
contiene tutto il necessario, già connesso e tarato, per
l'abbinamento ai sistemi di altoparlanti di ogni tipo e marca.
Particolarmente adatto per le installazioni fisse e le grosse
amplificazioni, 218SA è affidabile, facile da utilizzare e da
trasportare (grazie a 4 robuste ruote poste sul retro della
cassa).
Per andare in scena ogni volta, sera dopo sera, anno dopo
anno, con il massimo piacere e la massima sicurezza.
MontarboMontarbo
MontarboMontarbo
B
A
D
C
B
G
E
3
ITALIANO

active subwoofer
218SA
TO PREVENT ELECTRICAL SHOCK,
DO NOT REMOVE COVERS THIS APPARATUS MUST BE EARTHED
FUSE F 10 A
230V 50/60Hz
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
INPUT
LEVEL
100
INPUT X-OVER OUTLINK
R / mono
L
RR
LL
MADE IN ITALY BY
I
0
LIFT
GND
218SA
MOD.
FLAT
100Hz 20KHz
F
U
S
E

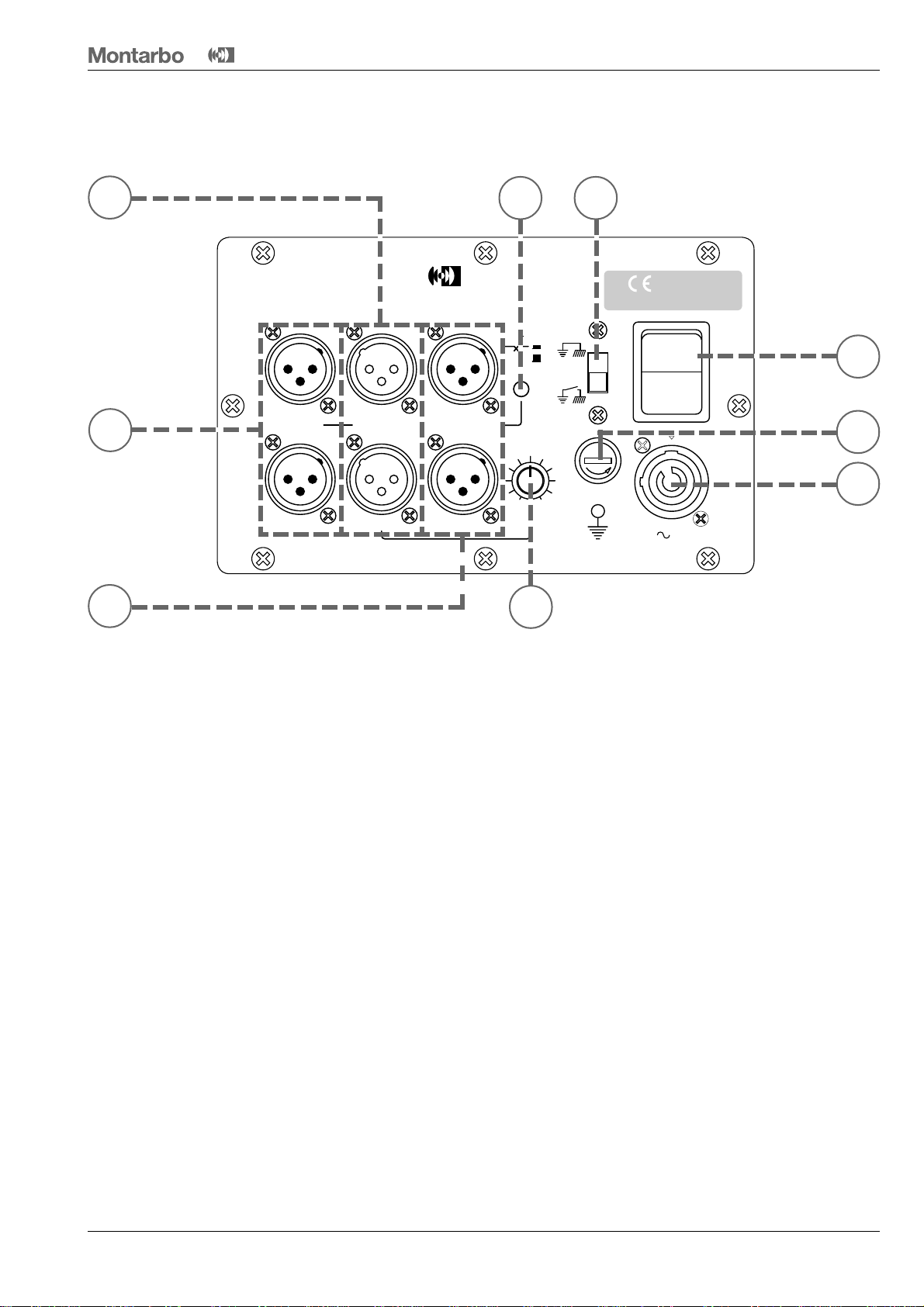

Pannello controlli e connessioni
2
8
4
5
1Selettore Flat / X-Over. Consente di inviare alle casse
acustiche 'satellite', collegate all'uscita stereo (2), il segnale
a larga banda o solo la gamma alta. In entrambi i casi il se-
gnale è dipendente dal controllo di volume (5).
❚Pulsante sollevato (crossover disinserito). Condizione 'flat':
uscita a 'tutta banda'.
❚Pulsante premuto (crossover inserito). Condizione 'x-over':
uscita 100Hz÷20kHz del filtro passa alto (100Hz, 24dB/oct.)
NOTA: Il pulsante 'flat/x-over' è interno; per commutarlo
servirsi di una punta (penna o matita).
22 prese XLR sbilanciate (maschio) per l'uscita stereo.
32 prese XLR bilanciate (femmina) per l'ingresso stereo.
42 prese XLR bilanciate (maschio): uscite per il collega-
mento in parallelo di altri subwoofer 218SA o di altri sistemi
attivi.
5Controllo livello ingresso.
Consente di adeguare la sensibilità di ingresso del finale di
potenza incorporato al livello di uscita del mixer.
Se utilizzate un mixer Montarbo (o comunque un mixer avente
livello di uscita 0dB), regolate questo volume al massimo
(manopola girata in senso orario).
6Commutatore Ground/Lift: disinserisce la massa dell'am-
plificatore dal telaio (pur conservando il collegamento di
quest'ultimo a terra). Consente di ridurre i ronzii prodotti dai
cosiddetti "ground loops" (anelli di massa) quando si colle-
gano più apparecchi.
7Interruttore di rete.
8Fusibile incorporato.

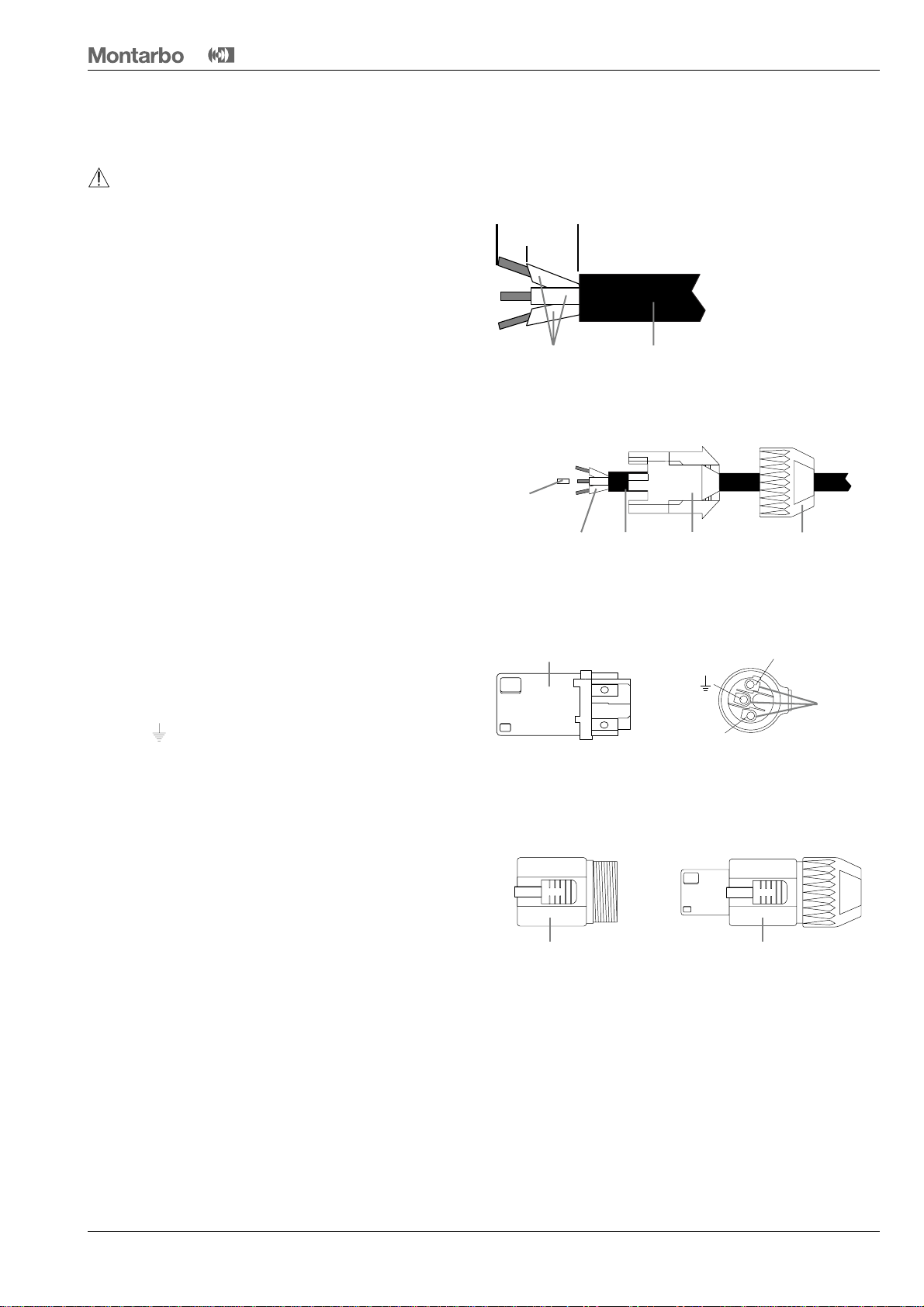

9Presa di rete con connettore maschio Power Con
®
.
Per il cablaggio del cavo su questo connettore vedere
pag 7.
1
3
4
6
7
9
ITALIANO

active subwoofer
218SA
Collegamenti
L’omnidirezionalità delle bassissime frequenze riprodotte dal
218SA (31÷100Hz) rende l’installazione del subwoofer per
nulla critica.
Pur se è sempre preferibile posizionare il subwoofer vicino
alle casse acustiche, quando necessità di spazio o praticità di
montaggio lo richiedano il subwoofer può essere montato
anche a distanza dalle casse stesse (ad esempio: sotto il palco).
Occorre tenere sempre presente che il rischio di rientri acustici
(feedback), con conseguenti inneschi o 'code' indesiderate,
aumenta a causa della maggiore estensione della risposta in
frequenza.
Occorre quindi prestare attenzione ed installare il subwoofer
su strutture rigide, che non trasmettano vibrazioni ai microfo-
ni (anche se la condizione ideale di utilizzo rimane quella in
cui i subwoofer sono appoggiati a terra - 'half space').
Qui di seguito verranno descritte alcune tra le più comuni
configurazioni possibili, illustrate alle pagine 17, 18 e 19.
I nostri esempi mostrano il subwoofer 218SA insieme alle
casse amplificate W20A usate come 'satelliti'.
Per quanto questo abbinamento dia risultati eccellenti il
218SA può esser usato insieme a qualunque altro sistema
acustico di adeguata potenza.
Figura 3- pagina 19 Collegamento in parallelo
Due o più 218SA
Il sistema acustico 218SA è dotato di prese XLR maschio (link)
e femmina (input) in parallelo. Ciò semplifica il collegamento
in parallelo di più sistemi.
uscite L
-
Rmixer ➟ ingressi R/MONO di due 218SA
uscite LINK dei 218SA ➟ ingressi R/MONO di altri 218SA

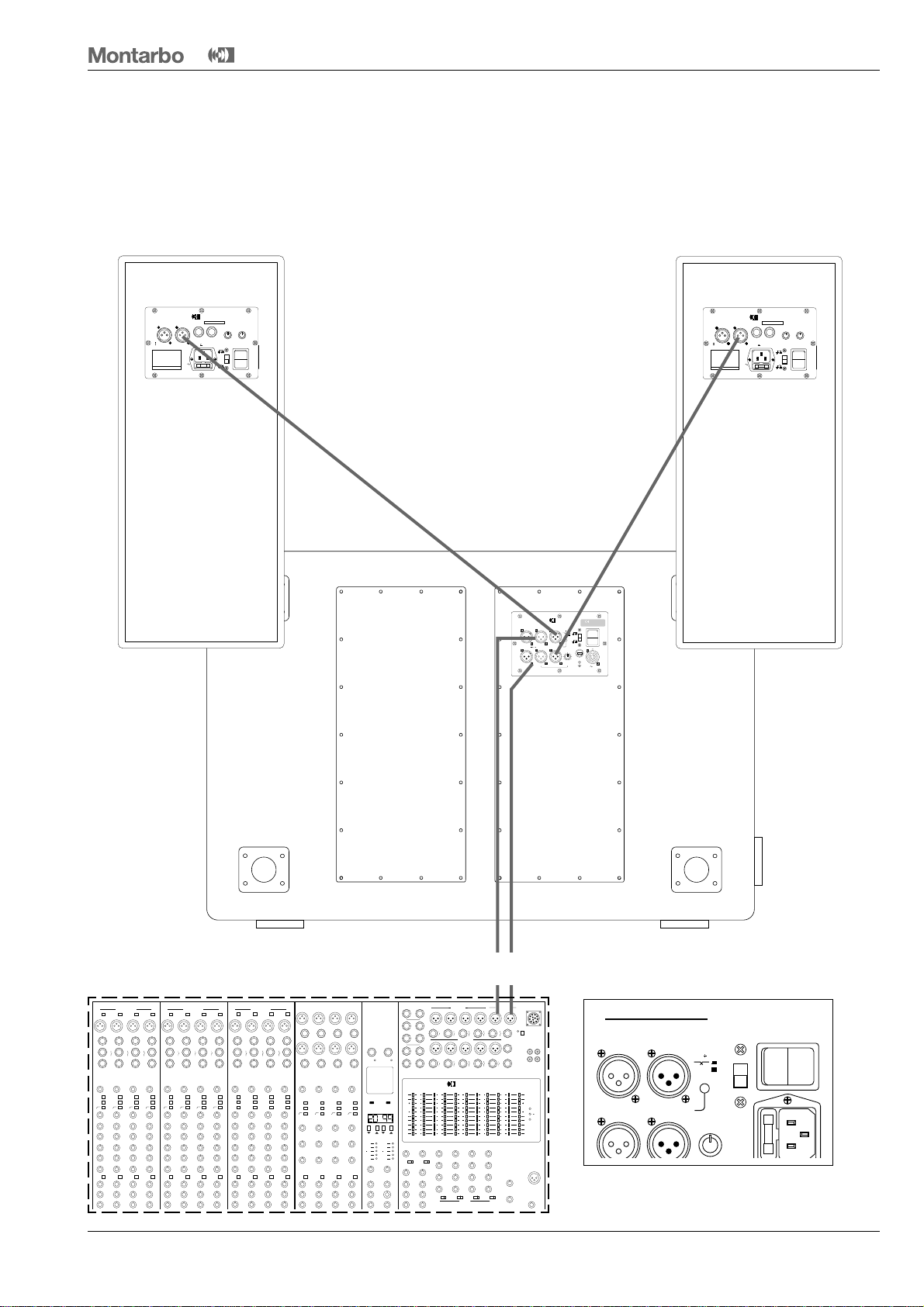

Figura 1- pagina 17
Un 218SA + due casse amplificate W20A
Questa è la situazione di utilizzo più 'spartana', pur avendo
altissima qualità. L'uscita stereo del crossover incorporato nel
218SA semplifica al massimo questo tipo di collegamento so-
litamente molto più complesso in altri sistemi.
Nota: è consigliabile posizionare il subwoofer al centro rispetto
alle due casse
uscite L
-
Rmixer ➟
ingressi L
-
Rdel 218SA
uscite L
-
R/X-OVER del 218SA
➟
ingressi delle casse attive
W20A
Figura 2- pagina 18
Due 218SA + due casse amplificate W20A
É l'esempio di utlizzazione più classico, dove ogni subwoofer
può pilotare una o due casse acustiche autoamplificate.
uscite L
-
Rmixer ➟ ingressi R/MONO dei due 218SA
uscite R/X-OVER dei 218SA ➟ingressi delle casse attive
W20A
!
Utilizzare CAVI SCHERMATI.
!
Pulsante 'Flat/X-over' (1) premuto: condizione X-OVER.
!
Collegare le uscite L ed R del mixer agli ingressi L ed R del
subwoofer.
!
Le casse 'satellite' sono collegate all'uscita stereo del sub-
woofer beneficiando perciò dell'aumento di dinamica fornito
dal crossover elettronico interno al 218SA.
!
Il controllo di volume ('input level') del subwoofer regola
anche il volume delle casse acustiche.
Porre il controllo di volume di queste al massimo ed eventual-
mente regolarlo per ottenere il miglior bilanciamento timbrico.
!
Utilizzare CAVI SCHERMATI.
!
Pulsante 'Flat/X-over' (1) premuto: condizione X-OVER.
!
Collegare le uscite L ed R del mixer agli ingressi 'R/MONO'
dei due subwoofer.
!
Le casse 'satellite' sono collegate alle uscite R dei due sub-
woofer.
!
Il controllo di volume ('input level') del subwoofer regola
anche il volume delle casse acustiche. Porre il controllo di
queste al massimo ed eventualmente regolarlo per ottenere
il miglior bilanciamento timbrico.
5
ITALIANO

active subwoofer
218SA
6
Cura e manutenzione del prodotto:
• Posizionare la cassa lontano da fonti di calore (caloriferi
o qualsiasi altro oggetto che produca calore).
• Evitare l'uso vicino a fonti di interferenze elettromagnetiche
(monitor video, cavi elettrici di alta potenza) ciò potrebbe
compromettere la qualità audio.
• Proteggere l'apparecchio dal rovesciamento accidentale di
liquidi o sostanze di qualsiasi tipo. In particolare nelle condi-
zioni di utilizzo tipiche, prestare la massima attenzione alla
collocazione dell'apparecchio onde evitare che il pubblico, i
musicisti, i tecnici o chicchessia possa poggiare bicchieri, tazze,
contenitori di cibo o di bevande, posacenere o sigarette accese
sull'apparecchio.
• Non togliere la griglia di protezione dalla cassa.
• Per rimuovere la polvere usate un pennello o un soffio
d'aria, non usate mai detergenti, solventi o alcool.
• Abbiate cura dei cavi di collegamento, avvolgeteli evitando
nodi e torsioni.
• Non forzate i connettori ed i comandi.
• Prima di effettuare i collegamenti con il mixer, con i satelliti
o con altri sistemi accertarsi che tutti gli interruttori di rete
siano in posizione 'off'.
In tal modo si eviteranno fastidiosi rumori e picchi di segnale
talvolta pericolosi per le casse stesse.
Collegamento alla rete:
• accertarsi che l'interruttore di rete sia in posizione "off".
• accertarsi che la tensione di rete corrisponda a quella indi-
cata sul pannello.
• collegare il cavo di alimentazione ad una presa di corrente
dotata di contatto di terra.
Collegamento al mixer:
Se il mixer ha uscite bilanciate XLR:
-utilizzare dei normali connettori XLR bilanciati.
Se il mixer ha uscite sbilanciate XLR:
-se il mixer non è un Montarbo, è bene accertarsi che le
uscite XLR del mixer siano sbilanciate a norme IEC 268 e
cioé: 1 = GND, 2 = HOT, 3 = GND.
☛
Vedere i connettori a pagina 16.
• Utilizzare sempre solo cavi SCHERMATI (cavi di segnale)
di adeguata sezione e di buona qualità.
Importante !
ITALIANO

active subwoofer
218SA
Cablaggio del cavo di alimentazione sul connettore
Power Con
®
:
Spelare il cavo per una lunghezza di 20 mm ed ogni singolo
filo per una lunghezza di 8 mm. Consigliamo l'utilizzo di un
cavo di alimentazione con conduttori aventi sezione di
almeno 1,5÷2mm
2
(i morsetti dell'inserto possono comunque
portare un cavo con fili aventi sezione fino a 4mm
2
/12AWG).
Infilare il cavo prima nella bussola poi nel serracavo (bianco
per un cavo con diametro 5÷11mm; nero per un cavo con
diametro 9.50÷15mm). Terminare ogni singolo filo con un
terminale ed effettuare i collegamenti dei fili sull'inserto.
Tali terminazioni potranno essere serrate nei morsetti con una
chiave a brugola (1/16") oppure saldate, facendo però sempre
attenzione ai simboli: L (Line - corrispondente al filo di colore
marrone), N (Neutro - corrispondente al filo di colore azzurro)
e (Terra - corrispondente al filo di colore giallo e verde)
che compaiono sul connettore stesso.
Effettuati i collegamenti dei fili sull'inserto infilare il cavo nel
corpo e avvitare quest'ultimo alla bussola.
Per rendere ancora più semplice questa operazione,
insieme all'apparecchio viene fornito un cavo di ali-
mentazione dal quale, una volta verificato il cablaggio
potrete staccare il connettore ed utilizzarlo per realiz-
zare un cavo che risponda alle vostre necessità.
Importante !
CONNETTORE CHIUSO
CORPO
BUSSOLASERRACAVO
CAVO
TERMINALE
MORSETTI
N
L
VISTA INTERNA
INSERTO
FILI
CAVO
FILI
20 mm
8 mm
7
ITALIANO

active subwoofer
218SA
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
INDEX
Introduction
Description
Control and connection panel
Connections
Important !!!
Appendix
◗Specifications
◗
Connectors
◗
Connection example 1
◗
Connection example 2
◗
Connection example 3
◗
Block diagram
◗
Spare parts
8
-This product has been designed and manufactured for being operated as
active speaker system in the applications tipical of a sound reinforcement
system or of a sound recording system. Operation for purposes and in
applications other than these has not been covered by the manufacturer
in the design of the product, and is therefore to be undertaken at end
user's and/or installer's sole risk and responsability.
TO AVOID THE RISK OF FIRE AND/OR ELECTRIC SHOCK:
•Never expose this product to rain or moisture, never use it in proximity
of water or on a wet surface. Never let any liquid, as well as any object,
enter the product. In case, immediately disconnect it from the mains
supply and refer to servicing before operating it again.
•Before connecting this product to the mains supply, always make sure
that the voltage on the mains outlet corresponds to that stated on the
product.
•This product must be connected only to a grounded mains outlet
complying to the safety regulations in force via the supplied power cable.
In case the power cable needs to be substituted, use exclusively a cable of
the same type and characteristics.
•Never place any object on the power cable. Never lay the power cable
on a walkway where one could trip over it. Never press or pinch it.
•Never install the product without providing adequate airflow to cool it.
Never obstruct the air intake openings on it.
•In case the external fuse needs replacement, substitute it only with one
of the same type and rating, as stated on the product.
•Always make sure the On/Off switch is in its 'Off' position before doing
any operation on the connections of the product.
•Before attempting to move the product after it has been installed,
remove all the connections.
•To disconnect the power cable of this product from the mains supply
never pull the cable directly instead, hold the body of the plug firmly and
pull it gently from the mains supply outlet.
-Before placing the product on a surface of any kind, always make sure
that its shape and load rating will safely match the product's size and
weight. Never attempt to hang the product by any means not expressly
provided or approved by the manufacturer (i.e. ropes, chains, belts or
whatever medium, throgh carring handles, bolts, hooks or whatever).
In case the product is factory-fitted with specific mounting hardware,
always verify before installation that the lifting and/or hanging system
you intend to use is of a proper type and can carry the product weight
with the safety ratio required by the regulations in force.
-To avoid shocks, kicks, or whatever action, always reserve a protected
area with no access to unqualified personnel as installation site of the
product. In case the product is used near children and animals closest
supervision is necessary.
-This product can generate very high acoustic pressures which are
dangerous for the hearing system. Always avoid operation at loud levels
if anyone is excessively near to the product (at least 1 m of distance).
Never expose children to high sound sources.
The lighting flash with arrowhead symbol within an equilateral triangle, is intended
to alert the user to the presence of uninsulated 'dangerous voltage' within the
product's enclosure, that may be of sufficient magnitude to constitute a risk of
electric shock to humans.
The exclamation point within an equilateral triangle, is intended to alert the user
to the presence of important operating and maintenance (servicing) instructions
in the literature accompanying the product.
WARNING
In order to protect your own and others' safety and to avoid
invalidation of the warranty of this product, please read this
section carefully before operating this product.
9
9
10
11
12 - 13
14 - 21
15
16
17
18
19
20
21
ENGLISH
CAUTION!
This product does not contain user serviceable parts.
To prevent fire and/or electrical shock, never remove its cover.
For maintenance and servicing always refer to the official
Montarbo Distributor in your State or to qualified personnel
specifically authorised by the Distributor.
IMPORTANT ! SAFETY INSTRUCTIONS
ENGLISH

active subwoofer
218SA
TOPREVENT ELECTRICAL SHOCK,
DONOT REMOVE COVERS THISAPPARATUS MUST BE EARTHED
FUSEF 10 A
230V 50/60Hz
POWERED PROCESSOR CONTROLLED
MontarboMontarbo
STEREO SUBWOOFER SYSTEM
INPUT
LEVEL
100
INPUT X-OVER OUT
LINK
R/ mono
L
RR
LL
MADE IN ITALY BY
I
0
LIFT
GND
218SA
MOD.
FLAT
100Hz 20KHz
F
U
S
E
Introduction
The active subwoofer 218SA incorporates:
■
custom designed, high quality components.
■
2 Mosfet power amplifiers:
1500 W continuous (750 W + 750 W)
2300 W peak (1150 W + 1150 W)
controlled by
■
2 dedicated processors
■
a 24dB/oct. stereo electronic cross-over.
Description
AHigh grade birch multiply enclosure, phenyl-glued,
polyurethane painted.
B2 x 18" doped paper high efficiency woofers.
CProtection grid.
DTuning ports.
F
E
ETransport handles.
FControl and connection panel.
GWheels for the transport.
Construction and components conform to the highest
professional standards for maximum reliability.
MontarboMontarbo
MontarboMontarbo
B
A
D
C
B
G
E
Like many Montarbo products, the 218SA comes packed
with a full electronic system inside, factory wired and exactly
tuned for maximum ease of operation allowing it to be the
perfect campanion for loudspeakers of any make and
model.
The 218SA is ideally suited for all live applications, both in
big tours and fixed installations.
Truly performing, absolutely easy to operate, it is built to last
show after show, year after year. As you've come to expect
from Montarbo products, anyway.
9
ENGLISH

active subwoofer
218SA
TO PREVENT ELECTRICAL SHOCK,
DO NOT REMOVE COVERS THIS APPARATUS MUST BE EARTHED
FUSE F 10 A
230V 50/60Hz
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
INPUT
LEVEL
100
INPUT X-OVER OUTLINK
R / mono
L
RR
LL
MADE IN ITALY BY
I
0
LIFT
GND
218SA
MOD.
FLAT
100Hz 20KHz
F
U
S
E
Control and connection panel
2
8
10
5
1Flat / X-over switch allowing the 'satellite' speaker
systems, connected to the stereo output (2), to receive a
full-range signal or the upper audio range only. In both
conditions the signal is affected by the volume control (5)
❚Button up (crossover off). 'Flat' mode: the output signal is
'full bandwidth'.
❚Button pushed (crossover on): X-over mode': 100Hz÷20kHz
high pass filter output signal (100Hz, 24dB/ oct.).
NOTE: to avoid misoperation, this button is recessed: use a tip
(pen or pencil) to switch it.
22 unbalanced XLR male sockets for the stereo output.
32 balanced XLR female sockets for the stereo input.
42 balanced XLR male sockets for the 'link' outputs
allowing parallel connection of active speaker systems.
5Input level control.
Allows to adapt the input sensitivity of the built-in power
amplifier to the output level of the mixer.
If you are using a Montarbo mixer (or any other mixer having
an output level of 0dB), turn this control fully clockwise to its
maximum setting.
6Ground/Lift switch: this switch allows to lift signal ground
from chassis ground (but the chassis is still connected to the
safety ground). This allows to lower annoying hums caused
by 'ground loops' when more units are connected.
7Mains power switch.
8Built-in fuse.
9Power supply socket with male Power Con
®
connector.
For the preparation of the cable for the Power Con
®
connector see page 13.
1
3
4
6
7
9
ENGLISH

active subwoofer
218SA
Connections
The very low frequency range reproduced by model 218SA
(31÷100Hz) is essentially omnidirectional allowing easy
installation of the enclosure.
In most cases the subwoofer can be placed near the speaker
systems, but when space or set up reason dictate it, the
subwoofer can be positioned at some distance from them
(e.g.: under the stage floor).
You must always consider that the extended low frequency
range increases the risk of acoustic feedback, with undesired
'howls' and reduced clarity. It is thus essential to place the
subwoofer on a rigid structure, that does not transmit
vibrations to the microphones (although the ideal conditions
for use still require the subwoofers to be resting on the floor
'half space').
Some connection examples, among the most common
possible configurations, are described here below and also
illustrated on pages 17, 18 and 19 of this manual.
Our examples are showing the 218SA subwoofer enclosure
in conjunction with the Montarbo powered speaker W20A
used as 'satellite' enclosure. However this represents a good
combination the 218SA can be added with excellent results
to any speaker system.
See fig. 1page 17
One 218SA + two active speaker enclosures W20A
The complex connections usually required for this configu-
ration with other systems are made extremely simple with
our 218SA thanks to the L/R outputs of the built-in stereo
electronic cross-over.
NOTE: It is advisable to place the subwoofer in the center,
between the two speaker enclosures.
mixer L
-
Routputs ➟
L
-
Rinputs of one 218SA
L
-
R/X-OVER outputs of one 218SA
➟
inputs of two
W20A active systems.
See fig. 2page 18
Two 218SA + two active speaker enclosure W20A
This is the most typical configuration: each subwoofer can
drive one or two self-powered speaker enclosure.
mixer L
-
Routputs ➟ R/MONO inputs of the two 218SA
R/X-OVER outputs of the two 218SA ➟inputs of the
active systems W20A
See fig. 3page 19 Parallel connection
Two or more 218SA
The 218SA speaker system is equipped with XLR male (Link)
and female (input) sockets wired in parallel, allowing for
easier parallel connection of more systems.
mixer L
-
Routputs ➟ 218SA R/MONO inputs
LINK output of the 218SA ➟ R/MONO input of another
218SA
!
Always use SHIELDED CABLES
!
Make sure the 'Flat/X-over' switch (1) is pushed (X-OVER
mode).
!
Connect the L - R outputs of the mixer to the 'R/MONO'
inputs of the two 218SA subwoofers.
!
Connect the R outputs of the two 218SA to the inputs of
the two satellite systems.
!
The subwoofer level control adjusts also the satellite
system's volumes. First set the speaker system's volume
controls to their maximum position, then eventually adjust
them to obtain the desired tonal balance.
!
Always use SHIELDED CABLES
!
Make sure the 'Flat/X-Over' (1) switch is pushed (X-OVER
mode).
!
Connect the L-R outputs of the mixer to the L-R inputs of
the 218SA.
!
Connect the L-R outputs of the 218SA to the inputs of
the 2 'satellite' active systems. This set-up allows them to
benefit from the increase in dynamic range provided by the
electronic crossover of the subwoofer
!
The subwoofer's level control adjusts also the speaker
system's level. First set the speaker system's volume controls
to their maximum position, then adjust them to obtain the
required tonal balance.
11
ENGLISH

active subwoofer
218SA
12
Product Care and Maintenance:
• Avoid operating and storing the enclosure in damp or
dusty places: this will avoid malfunctions and premature
degrading of specifications.
• Avoid using the enclosure close to strong sources of
electromagnetic interferences (e.g. video monitors, high
power electrical cabling). This may lead to degradation of
audio quality.
• Care should be taken so that objects do not fall and liquid
are not spilled into the enclosure. In public event don't let
people, musicians, technicians or anyone put glasses, cups,
ashtrays or cigarettes on the enclosure.
• Always leave the protective grille mounted on the
enclosure.
• Use a soft brush or a jet of air to clean the enclosure.
Do not use alcohol, solvents or detergents.
• Take care of your connecting cables. Make sure that they
are not damaged, knotted or twisted.
• Do not force the connectors and the controls.
• Always make sure that the
mixer, the 218SA and any
other powered enclosure are switched off before
connecting them.
This will avoid annoying noises and signal peaks, which can
also be dangerous for the enclosures themselves.
Important !
Power supply connection:
• make sure the mains power switch is off ('0') before
starting any connection.
• check that mains voltage corresponds to the voltage
indicated on the panel.
• always connect
the power cord
to a grounded outlet.
Connection to the mixer:
If the mixer has XLR balanced outputs:
- use standard balanced XLR connectors.
If the mixer has XLR unbalanced outputs:
- in this case, unless you are using a Montarbo mixer, make
sure that the XLR outputs on the mixer are unbalanced to
IEC 268 standard: 1 = GND, 2 = HOT, 3 = GND.
☛
See 'connectors' at page 16.
• Always use only heavy gauge, high quality SHIELDED
cables (signal cables).
ENGLISH

active subwoofer
218SA
Preparation of the power cable for the Power Con
®
connector:
Strip the cable for 20 mm of length and strip each wire for
8 mm of length . We suggest to use a power cable with
1,5 ÷2mm
2
section wires (the insert terminals can however
support a cable with wires up to a section of 4mm
2
/12AWG).
Insert the power cable into the bushing and into the chuck
(white chuck for a cable diameter of 5 ÷11mm; black chuck
for a cable diameter of 9.50 ÷15mm).
Fit a ferrule at the end of each wire and connect wires on
the insert
The wire ends can be clamped in the terminals using an Allen
wrench or soldered by always paying attention to the
symbols shown on the connector: L (Live - corresponding to
the brown wire), N (Neutral - corresponding to the light blue
wire) and (Ground - corresponding to the yellow and
green wire).
After connecting the wires to the insert, lead the cable
through the body and screw down the body with the
bushing.
To make this operation easier, the unit is supplied with
an assembled power cable from which, after checking
the wiring, you can remove the connector and use it to
make a cable suitable for your requirements.
Important !
POWER CON
®
CONNECTOR
HOUSING
BUSHINGCHUCK
CABLE
FERRULES FOR
STRANDS
SETSCREWS
N
L
INSIDE VIEW
INSERT
WIRES
CABLE
WIRES
20 mm
8 mm
13
ENGLISH

active subwoofer
218SA
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
Specifications
Connectors
Connection example 1
Connection example 2
Connection example 3
Block diagram
Spare parts
15
16
17
18
19
20
21
APPENDIX
14
APPENDIX

active subwoofer
218SA
Specifications
Speaker system
• Components:
- custom woofer
Nominal diameter
Nominal impedance
Frequency range
Power capacity
Sensitivity
Net weight
Thiele & Small Parameters
fs
Re
Qms
Qes
Qts
Vas
B.l
SD
Xmax
Mms
Le
• Power handling
• Impedance
• Frequency response
• Sensitivity (1W / 1m)
• Max SPL
Built-in electronic crossover:
• crossover frequency
• slope
Amplifier
• Max. output power
• Frequency response
• Input impedance
• Input sensitivity
• Noise referred to input
• Power supply (Europe and Asia)
• Power supply (USA and Canada)
• Fuse (Europe and Asia)
• Fuse (USA and Canada)
Connections
• X-over stereo input
• Link output (parallel)
• X-over stereo output
Construction
Dimensions (w x h x d):
Weight
bass reflex
custom designed
2 x 18"high efficiency woofers (doped paper)
18"
4Ω
31÷2000Hz
1000W
98dB
12,5 Kg
31Hz
2,7 Ω
21
0,42
0,41
0,297m3
14,68T/m
1194cm2
±8,5mm
170gr
2,3mH
2 x 1000W
2 x 4 ohm
31Hz ÷100Hz
106 dB (half space)
137 dB
100Hz,
24dB/oct.
MosFet
1500 W continuous (2x 750 W)
2300 W peak (2x 1150 W)
31Hz ÷100Hz ±1dB
10KΩ(balanced)
0dB (775 mV)
-110dB (A weighted)
230V AC 50÷60Hz
117V AC 50÷60Hz
F 10 AL
F 16 AL
Balanced female XLRs
Balanced male XLRs
Unbalanced male XLRs
High grade birch multiply; phenyl-glue;
polyurethane paint
113,5 x 76,6 x 66 cm
103 Kg
15
APPENDIX

active subwoofer
218SA
TO PREVENT ELECTRICAL SHOCK,
DO NOT REMOVE COVERS THIS APPARATUS MUST BE EARTHED
FUSE F 10 A
230V 50/60Hz
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
INPUT
LEVEL
100
INPUT X-OVER OUTLINK
R / mono
L
RR
LL
MADE IN ITALY BY
I
0
LIFT
GND
218SAMOD.
FLAT
100Hz 20KHz
F
U
S
E
Connectors
16
1
2
3
BALANCED CONNECTOR:
1 GND Ground
2 + Hot
3
-
Cold
(standard IEC 268)
231
2312
3
1
2
3
1
2
3
1
2
3
1
3
1
2
GND
+
▲
BALANCED XLR
MALE CONNECTORS
▲
▲
3
-
▲
▲
UNBALANCED XLR
FEMALE CONNECTORS
▲
▲
▲
3
2
-
1
GND
▲
BALANCED XLR
FEMALE CONNECTORS
▲
▲
▲
BALANCED XLR
FEMALE SOCKETS
UNBALANCED XLR
MALE SOCKETS
BALANCED XLR
MALE SOCKETS
+GND
GND
BALANCED CONNECTOR:
1 GND Ground
2 + Hot
3
-
Cold
(standard IEC 268)
UNBALANCED CONNECTOR:
1 GND Ground
2 + Hot
3 GND Ground
3
2
+
1
▲
FEMALE POWER CON.®
PLUG
MALE POWER CON.®
SOCKET
APPENDIX

active subwoofer
218SA
Connection example 1
Button PUSHED: x-over mode
☞
FIG 1: triplet configuration
One 218SA + two powered speaker enclosures W20A
Mixer 'L/R' outputs ➟ 218SA 'L' and 'R' inputs
218SA 'L' x-over output ➟input of one W20A
218SA 'R' x-over output ➟input of one W20A
TO PREVENT ELECTRICAL SHOCK,
DO NOT REMOVE COVERS THIS APPARATUS MUST BE EARTHED
FUSE F 10 A
230V 50/60Hz
POWERED PROCESSOR CONTROLLED
Montarbo
Montarbo
STEREO SUBWOOFER SYSTEM
INPUT
LEVEL
100
INPUT X-OVER OUTLINK
R / mono
L
RR
LL
MADE IN ITALY BY
I
0
LIFT
GND
218SA
MOD.
FLAT
100Hz 20KHz
F
U
S
E
LIFT
FUSE F
6,3 A
220V
50/60Hz
GND
2 / WAY PROCESSOR CONTROLLED
ACTIVE SPEAKER SYSTEM
Montarbo
20 AMOD.
SERIAL N.
600+250W RMS
XLR
1 GND
2
3
TOPREVENT RISK OF FIRE
ALWAYSREPLACE FUSES
WITHSAME TYPE AND RATINGS.
CAUTION :
CAUTION :
TOPREVENT ELECTRICAL SHOCK,
DONOT REMOVE COVERS.
NOUSER - SERVICEABLE PARTS INSIDE.
REFERSERVICING TO QUALIFIED
SERVICEPERSONNEL.
VOL.
2
7
6
5
4
9
100
8
3
1
POWER
H.F.
2
7
6
5
4
9
100
8
3
1
POWER CONSUMPTION 1600W
LINKOUT IN
LINKOUT IN
I
0
W
10K 0,775V RMS
D.C. SOCKET
LL
RR TAPE
INOUT
EFF. SEND
EFF. RET
LINE IN
1
1
2
2
12
L
/
mono
R
L
/
mono
R
AUT OUT
GROUP OUT
1
A
2
B
3
C
4
D
MONO OUT
L
C.ROOM
R
R
BAL
L
MASTER OUT
PHANTOM
48 V
BAL
C
B
A
GAIN
PFL
C
B
A
GAIN
PFL
LF
LO
MID
HI
MID
HF
PFL
LF
LO
MID
HI
MID
HF
PFL
LINE
IN 2
LINE
IN 1
ABCD
AUX
VOL
TALKBACK
LF
LO
MID
HI
MID
HF
PFL
LF
LO
MID
HI
MID
HF
PFL
A
Montarbo
Montarbo
audio mixing system
dB
BCD1234LRPFL
+
+
18
10
18
dB
EFF. SEND
12
CC
PROGRAM PROGRAM
10
3
0
3
20
dB
+
INPUT LEVEL
20
mute
1EFF. FT/SW 2
mute
BB
AA
flatflat
E 1 E 2
10
3
0
3
20
dB
+
20
INPUT LEVEL
TONETONE
00- 09 STEREO GEN.
10- 29 HALO
30- 39 ECHO
40- 49 ECHO + REVERB
50- 59 VOICE REVERB
60- 69 PERCUSSION REVERB
70- 79 DUAL ECHO + REVERB
80- 89 STEREO DUAL ECHO
90- 99 EARLY REFLECTIONS
A0- A9 STEREO FLANGER
b0- b9 STEREO CHORUS & DETUNE
C0- C9 DUAL PITCH CHANGE
d0- d9 PITCH CHANGE + REVERB
EFFECTS INDEX
LF
LINE
GAIN
C
B
A
MONO
EQ EQ EQ EQ
C
B
A
C
B
A
C
B
A
MF
HF
MIC
L
LINE
R
/
MONO
MIC
LINE
MIC
L
LINE
R
/
MONO
MIC
LINE
MIC
L
LINE
R
/
MONO
MIC
LF
GAIN
MF
HF
LF
GAIN
MF
HF
LF
GAIN
MF
HF
R
MONO
R
MONO
R
MONO
R
BAL
BAL
BAL
BAL
BAL
BAL
BAL
BAL
C
B
A
C
B
A
C
B
A
C
B
A
PHANTOM 48V D.C.
LF
HF
INSERT
LINE
OUT
GAIN
MIC
KHz
dB
HI
MID
KHz
dB
MIC
PAD
INSERT
LINE
OUT
INSERT
LINE
OUT
LF
HF
MIC
PAD
LF
HF
MIC
PAD
LF
HF
MIC
PAD
LO
MID
EQ EQ EQ EQ
GAIN GAIN GAIN
BAL BALBALBAL
KHz
dB
HI
MID
KHz
dB
LO
MID
KHz
dB
HI
MID
KHz
dB
LO
MID
KHz
dB
HI
MID
KHz
dB
LO
MID
MIC MIC
C
B
A
C
B
A
C
B
A
C
B
A
PHANTOM 48V D.C.
LF
HF
INSERT
LINE
OUT
GAIN
MIC
KHz
dB
HI
MID
KHz
dB
MIC
PAD
INSERT
LINE
OUT
INSERT
LINE
OUT
LF
HF
MIC
PAD
LF
HF
MIC
PAD
LF
HF
MIC
PAD
LO
MID
EQ EQ EQ EQ
GAIN GAIN GAIN
BAL BALBALBAL
KHz
dB
HI
MID
KHz
dB
LO
MID
KHz
dB
HI
MID
KHz
dB
LO
MID
KHz
dB
HI
MID
KHz
dB
LO
MID
MIC MIC
C
B
A
C
B
A
C
B
A
C
B
A
PHANTOM 48V D.C.
LF
HF
INSERT
LINE
OUT
GAIN
MIC
KHz
dB
HI
MID
KHz
dB
MIC
PAD
INSERT
LINE
OUT
INSERT
LINE
OUT
LF
HF
MIC
PAD
LF
HF
MIC
PAD
LF
HF
MIC
PAD
LO
MID
EQ EQ EQ EQ
GAIN GAIN GAIN
BAL BALBALBAL
KHz
dB
HI
MID
KHz
dB
LO
MID
KHz
dB
HI
MID
KHz
dB
LO
MID
KHz
dB
HI
MID
KHz
dB
LO
MID
MIC MIC
▲
▲
▲
L - R MIXER OUTPUTS
LIFT
FUSE F
6,3 A
220V
50/60Hz
GND
2 / WAY PROCESSOR CONTROLLED
ACTIVE SPEAKER SYSTEM
Montarbo
20 A
MOD.
SERIAL N.
600+250W RMS
XLR
1 GND
2
3
TOPREVENT RISK OF FIRE
ALWAYSREPLACE FUSES
WITHSAME TYPE AND RATINGS.
CAUTION :
CAUTION :
TOPREVENT ELECTRICAL SHOCK,
DONOT REMOVE COVERS.
NOUSER - SERVICEABLE PARTS INSIDE.
REFERSERVICING TO QUALIFIED
SERVICEPERSONNEL.
VOL.
2
7
6
5
4
9
100
8
3
1
POWER
H.F.
2
7
6
5
4
9
100
8
3
1
POWER CONSUMPTION 1600W
LINKOUT IN
LINKOUT IN
I
0
W
10K 0,775V RMS
▲
LIFT
GND
2
7
6
5
4
9
8
3
1
INPUT X-OVER OUT
FLAT
150Hz 20KHz
LL
Biamped 2-way speaker system mod. W20A
Biamped 2-way speaker system mod. W20A
Active subwoofer mod. 218SA
17
APPENDIX

active subwoofer
218SA
D.C. SOCKET
LL
RR TAPE
INOUT
EFF. SEND
EFF. RET
LINE IN
1
1
2
2
12
L
/
mono
R
L
/
mono
R
AUT OUT
GROUP OUT
1
A
2
B
3
C
4
D
MONO OUT
L
C.ROOM
R
R
BAL
L
MASTER OUT
PHANTOM
48 V
BAL
C
B
A
GAIN
PFL
C
B
A
GAIN
PFL
LF
LO
MID
HI
MID
HF
PFL
LF
LO
MID
HI
MID
HF
PFL
LINE
IN 2
LINE
IN 1
ABCD
AUX
VOL
TALKBACK
LF
LO
MID
HI
MID
HF
PFL
LF
LO
MID
HI
MID
HF
PFL
A
Montarbo
Montarbo
audio mixing system
dB
BCD1234LRPFL
+
+
18
10
18
dB
EFF. SEND
12
CC
PROGRAM PROGRAM
10
3
0
3
20
dB
+
INPUT LEVEL
20
mute
1EFF. FT/SW 2
mute
BB
AA
flatflat
E 1 E 2
10
3
0
3
20
dB
+
20
INPUT LEVEL
TONETONE
00- 09 STEREO GEN.
10- 29 HALO
30- 39 ECHO
40- 49 ECHO + REVERB
50- 59 VOICE REVERB
60- 69 PERCUSSION REVERB
70- 79 DUAL ECHO + REVERB
80- 89 STEREO DUAL ECHO
90- 99 EARLY REFLECTIONS
A0- A9 STEREO FLANGER
b0- b9 STEREO CHORUS & DETUNE
C0- C9 DUAL PITCH CHANGE
d0- d9 PITCH CHANGE + REVERB
EFFECTS INDEX
LF
LINE
GAIN
C
B
A
MONO
EQ EQ EQ EQ
C
B
A
C
B
A
C
B
A
MF
HF
MIC
L
LINE
R
/
MONO
MIC
LINE
MIC
L
LINE
R
/
MONO
MIC
LINE
MIC
L
LINE
R
/
MONO
MIC
LF
GAIN
MF
HF
LF
GAIN
MF
HF
LF
GAIN
MF
HF
R
MONO
R
MONO
R
MONO
R
BAL
BAL
BAL
BAL
BAL
BAL
BAL
BAL
C
B
A
C
B
A
C
B
A
C
B
A
PHANTOM 48V D.C.
LF
HF
INSERT
LINE
OUT
GAIN
MIC
KHz
dB
HI
MID
KHz
dB
MIC
PAD
INSERT
LINE
OUT
INSERT
LINE
OUT
LF
HF
MIC
PAD
LF
HF
MIC
PAD
LF
HF
MIC
PAD
LO
MID
EQ EQ EQ EQ
GAIN GAIN GAIN
BAL BALBALBAL
KHz
dB
HI
MID
KHz
dB
LO
MID
KHz
dB
HI
MID
KHz
dB
LO
MID
KHz
dB
HI
MID
KHz
dB
LO
MID
MIC MIC
C
B
A
C
B
A
C
B
A
C
B
A
PHANTOM 48V D.C.
LF
HF
INSERT
LINE
OUT
GAIN
MIC
KHz
dB
HI
MID
KHz
dB
MIC
PAD
INSERT
LINE
OUT
INSERT
LINE
OUT
LF
HF
MIC
PAD
LF
HF
MIC
PAD
LF
HF
MIC
PAD
LO
MID
EQ EQ EQ EQ
GAIN GAIN GAIN
BAL BALBALBAL
KHz
dB
HI
MID
KHz
dB
LO
MID
KHz
dB
HI
MID
KHz
dB
LO
MID
KHz
dB
HI
MID
KHz
dB
LO
MID
MIC MIC
C
B
A
C
B
A
C
B
A
C
B
A
PHANTOM 48V D.C.
LF
HF
INSERT
LINE
OUT
GAIN
MIC
KHz
dB
HI
MID
KHz
dB
MIC
PAD
INSERT
LINE
OUT
INSERT
LINE
OUT
LF
HF
MIC
PAD
LF
HF
MIC
PAD
LF
HF
MIC
PAD
LO
MID
EQ EQ EQ EQ
GAIN GAIN GAIN
BAL BALBALBAL
KHz
dB
HI
MID
KHz
dB
LO
MID
KHz
dB
HI
MID
KHz
dB
LO
MID
KHz
dB
HI
MID
KHz
dB
LO
MID
MIC MIC
LIFT
FUSE F
6,3 A
220V
50/60Hz
GND
2 / WAY PROCESSOR CONTROLLED
ACTIVE SPEAKER SYSTEM
Montarbo
20 A
MOD.
SERIAL N.
600+250W RMS
XLR
1 GND
2
3
TOPREVENT RISK OF FIRE
ALWAYSREPLACE FUSES
WITHSAME TYPE AND RATINGS.
CAUTION :
CAUTION :
TOPREVENT ELECTRICAL SHOCK,
DONOT REMOVE COVERS.
NOUSER - SERVICEABLE PARTS INSIDE.
REFERSERVICING TO QUALIFIED
SERVICEPERSONNEL.
VOL.
2
7
6
5
4
9
100
8
3
1
POWER
H.F.
2
7
6
5
4
9
100
8
3
1
POWER CONSUMPTION 1600W
LINKOUT IN
LINKOUT IN
I
0
W
10K 0,775V RMS
LIFT
FUSE F
6,3 A
220V
50/60Hz
GND
2 / WAY PROCESSOR CONTROLLED
ACTIVE SPEAKER SYSTEM
Montarbo
20 A
MOD.
SERIAL N.
600+250W RMS
XLR
1 GND
2
3
TOPREVENT RISK OF FIRE
ALWAYSREPLACE FUSES
WITHSAME TYPE AND RATINGS.
CAUTION :
CAUTION :
TOPREVENT ELECTRICAL SHOCK,
DONOT REMOVE COVERS.
NOUSER - SERVICEABLE PARTS INSIDE.
REFERSERVICING TO QUALIFIED
SERVICEPERSONNEL.
VOL.
2
7
6
5
4
9
100
8
3
1
POWER
H.F.
2
7
6
5
4
9
100
8
3
1
POWER CONSUMPTION 1600W
LINKOUT IN
LINKOUT IN
I
0
W
10K 0,775V RMS
TO PREVENT ELECTRICAL SHOCK,
DO NOT REMOVE COVERS THIS APPARATUS MUST BE EARTHED
FUSE F 10 A
230V 50/60Hz
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
INPUT
LEVEL
100
INPUT X-OVER OUTLINK
R / mono
L
RR
LL
MADE IN ITALY BY
I
0
LIFT
GND
218SA
MOD.
FLAT
100Hz 20KHz
F
U
S
E
TO PREVENT ELECTRICAL SHOCK,
DO NOT REMOVE COVERS THIS APPARATUS MUST BE EARTHED
FUSE F 10 A
230V 50/60Hz
POWERED PROCESSOR CONTROLLED
Montarbo
Montarbo
STEREO SUBWOOFER SYSTEM
INPUT
LEVEL
100
INPUT X-OVER OUTLINK
R / mono
L
RR
LL
MADE IN ITALY BY
I
0
LIFT
GND
218SA
MOD.
FLAT
100Hz 20KHz
F
U
S
E
FIG 2: stereo standard configuration
NOTE: Each 218SA output can drive up to 10 powered
speaker enclosure W20A connected in parallel.
Two 218SA + two or more powered speaker enclosures
W20A
Mixer 'L/R' outputs ➟ 218SA 'R/mono' inputs
218SA 'R' x-over outputs ➟W20A inputs
Connection example 2
18
L - R MIXER OUTPUTS
LIFT
FUSE F
6,3 A
220V
50/60Hz
GND
2 / WAY PROCESSOR CONTROLLED
ACTIVE SPEAKER SYSTEM
Montarbo
20 A
MOD.
SERIAL N.
600+250W RMS
XLR
1 GND
2
3
TOPREVENT RISK OF FIRE
ALWAYSREPLACE FUSES
WITHSAME TYPE AND RATINGS.
CAUTION :
CAUTION :
TOPREVENT ELECTRICAL SHOCK,
DONOT REMOVE COVERS.
NOUSER - SERVICEABLE PARTS INSIDE.
REFERSERVICING TO QUALIFIED
SERVICEPERSONNEL.
VOL.
2
7
6
5
4
9
100
8
3
1
POWER
H.F.
2
7
6
5
4
9
100
8
3
1
POWER CONSUMPTION 1600W
LINKOUT IN
LINKOUT IN
I
0
W
10K 0,775V RMS
LIFT
FUSE F
6,3 A
220V
50/60Hz
GND
2 / WAY PROCESSOR CONTROLLED
ACTIVE SPEAKER SYSTEM
Montarbo
20 A
MOD.
SERIAL N.
600+250W RMS
XLR
1 GND
2
3
TOPREVENT RISK OF FIRE
ALWAYSREPLACE FUSES
WITHSAME TYPE AND RATINGS.
CAUTION :
CAUTION :
TOPREVENT ELECTRICAL SHOCK,
DONOT REMOVE COVERS.
NOUSER - SERVICEABLE PARTS INSIDE.
REFERSERVICING TO QUALIFIED
SERVICEPERSONNEL.
VOL.
2
7
6
5
4
9
100
8
3
1
POWER
H.F.
2
7
6
5
4
9
100
8
3
1
POWER CONSUMPTION 1600W
LINKOUT IN
LINKOUT IN
I
0
W
10K 0,775V RMS
Button PUSHED: x-over mode
☞
LIFT
GND
2
7
6
5
4
9
8
3
1
INPUT X-OVER OUT
FLAT
150Hz 20KHz
LL
▲
▲
▲
▲
Biamped 2-way speaker system mod. W20A
Biamped 2-way speaker system mod. W20A
Active subwoofer mod. 218SA
Biamped 2-way speaker system mod. W20A
Biamped 2-way speaker system mod. W20A
Active subwoofer mod. 218SA
APPENDIX
▲▲

active subwoofer
218SA
D.C. SOCKET
LL
RR TAPE
INOUT
EFF. SEND
EFF. RET
LINE IN
1
1
2
2
12
L
/
mono
R
L
/
mono
R
AUT OUT
GROUP OUT
1
A
2
B
3
C
4
D
MONO OUT
L
C.ROOM
R
R
BAL
L
MASTER OUT
PHANTOM
48 V
BAL
BAL
ON
PEAK
PFL
3/4
1/2
L/R
D
C
B
A
GAIN
PFL
BAL
ON
PEAK
PFL
3/4
1/2
L/R
D
C
B
A
GAIN
PFL
L/R
PFL
L/R
PFL
1
LF
LO
MID
HI
MID
HF
PFL
PAN
LF
LO
MID
HI
MID
HF
PFL
PFL ON
talk to
L/R
talk to
AUX
PRE
STEREO
RETURN
STEREO
RETURN
12
PHONES
MONO
C.
ROOM
TAPE
OUT
TAPE
IN
LINE
IN 2
LINE
IN 1
234
GROUP
ABCD
AUX
VOL
MASTER
LR
TALKBACK
L/R
PFL
L/R
PFL
LF
LO
MID
HI
MID
HF
PFL
LF
LO
MID
HI
MID
HF
PFL
A
Montarbo
Montarbo
audio mixing system
dB
BCD1234LRPFL
+
+
18
10
18
dB
EFF. SEND
12
PANPANPAN
D
BAL
ON
PEAK
PFL
3/4
1/2
L/R
D
BAL
ON
PEAK
PFL
3/4
1/2
L/R
CC
PROGRAM PROGRAM
10
3
0
3
20
dB
+
INPUT LEVEL
20
mute
1EFF. FT/SW 2
mute
BB
AA
flatflat
EFFECTS PROCESSOR
STEREO DIGITAL
E 1 E 2
10
3
0
3
20
dB
+
20
INPUT LEVEL
TONETONE
00- 09 STEREO GEN.
10- 29 HALO
30- 39 ECHO
40- 49 ECHO + REVERB
50- 59 VOICE REVERB
60- 69 PERCUSSION REVERB
70- 79 DUAL ECHO + REVERB
80- 89 STEREO DUAL ECHO
90- 99 EARLY REFLECTIONS
A0- A9 STEREO FLANGER
b0- b9 STEREO CHORUS & DETUNE
C0- C9 DUAL PITCH CHANGE
d0- d9 PITCH CHANGE + REVERB
EFFECTS INDEX
LF
LINE
GAIN
E2
E1
BAL
ON
PEAK
D
C
B
A
PFL
3/4
1/2
L/R
MONO
EQ EQ EQ EQ
E2
E1
BAL
ON
PEAK
D
C
B
A
PFL
3/4
1/2
L/R
E2
E1
BAL
ON
PEAK
D
C
B
A
PFL
3/4
1/2
L/R
E2
E1
BAL
ON
PEAK
D
C
B
A
PFL
3/4
1/2
L/R
MF
HF
MIC
L
LINE
R
/
MONO
MIC
LINE
MIC
L
LINE
R
/
MONO
MIC
LINE
MIC
L
LINE
R
/
MONO
MIC
LF
GAIN
MF
HF
LF
GAIN
MF
HF
LF
GAIN
MF
HF
R
MONO
R
MONO
R
MONO
R
BAL
BAL
BAL
BAL
BAL
BAL
BAL
BAL
E2
E1
PAN
ON
PEAK
D
C
B
A
PFL
3/4
1/2
L/R
E2
E1
PAN
ON
PEAK
D
C
B
A
PFL
3/4
1/2
L/R
E2
E1
PAN
ON
PEAK
D
C
B
A
PFL
3/4
1/2
L/R
E2
E1
PAN
ON
PEAK
D
C
B
A
PFL
3/4
1/2
L/R
PHANTOM 48V D.C.
LF
HF
INSERT
LINE
OUT
GAIN
MIC
KHz
dB
HI
MID
KHz
dB
MIC
PAD
INSERT
LINE
OUT
INSERT
LINE
OUT
LF
HF
MIC
PAD
LF
HF
MIC
PAD
LF
HF
MIC
PAD
LO
MID
EQ EQ EQ EQ
GAIN GAIN GAIN
BAL BALBALBAL
KHz
dB
HI
MID
KHz
dB
LO
MID
KHz
dB
HI
MID
KHz
dB
LO
MID
KHz
dB
HI
MID
KHz
dB
LO
MID
MIC MIC
E2
E1
PAN
ON
PEAK
D
C
B
A
PFL
3/4
1/2
L/R
E2
E1
PAN
ON
PEAK
D
C
B
A
PFL
3/4
1/2
L/R
E2
E1
PAN
ON
PEAK
D
C
B
A
PFL
3/4
1/2
L/R
E2
E1
PAN
ON
PEAK
D
C
B
A
PFL
3/4
1/2
L/R
PHANTOM 48V D.C.
LF
HF
INSERT
LINE
OUT
GAIN
MIC
KHz
dB
HI
MID
KHz
dB
MIC
PAD
INSERT
LINE
OUT
INSERT
LINE
OUT
LF
HF
MIC
PAD
LF
HF
MIC
PAD
LF
HF
MIC
PAD
LO
MID
EQ EQ EQ EQ
GAIN GAIN GAIN
BAL BALBALBAL
KHz
dB
HI
MID
KHz
dB
LO
MID
KHz
dB
HI
MID
KHz
dB
LO
MID
KHz
dB
HI
MID
KHz
dB
LO
MID
MIC MIC
E2
E1
PAN
ON
PEAK
D
C
B
A
PFL
3/4
1/2
L/R
E2
E1
PAN
ON
PEAK
D
C
B
A
PFL
3/4
1/2
L/R
E2
E1
PAN
ON
PEAK
D
C
B
A
PFL
3/4
1/2
L/R
PHANTOM 48V D.C.
R
T
T
INSERT
LINE
OUT
INSERT
LINE
OUT
LF
HF
MIC
PAD
LF
HF
MIC
PAD
LF
HF
MIC
PAD
EQ EQ EQ
GAIN GAIN GAIN
BAL BALBAL
KHz
dB
HI
MID
KHz
dB
LO
MID
KHz
dB
HI
MID
KHz
dB
LO
MID
KHz
dB
HI
MID
KHz
dB
LO
MID
MIC MIC
TO PREVENT ELECTRICAL SHOCK,
DO NOT REMOVE COVERS THIS APPARATUS MUST BE EARTHED
FUSE F 10 A
230V 50/60Hz
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
INPUT
LEVEL
100
INPUT X-OVER OUTLINK
R / mono
L
RR
LL
MADE IN ITALY BY
I
0
LIFT
GND
218SA
MOD.
FLAT
100Hz 20KHz
F
U
S
E
TO PREVENT ELECTRICAL SHOCK,
DO NOT REMOVE COVERS THIS APPARATUS MUST BE EARTHED
FUSE F 10 A
230V 50/60Hz
POWERED PROCESSOR CONTROLLED
Montarbo
Montarbo
STEREO SUBWOOFER SYSTEM
INPUT
LEVEL
100
INPUT X-OVER OUTLINK
R / mono
L
RR
LL
MADE IN ITALY BY
I
0
LIFT
GND
218SA
MOD.
FLAT
100Hz 20KHz
F
U
S
E
TO PREVENT ELECTRICAL SHOCK,
DO NOT REMOVE COVERS THIS APPARATUS MUST BE EARTHED
FUSE F 10 A
230V 50/60Hz
POWERED PROCESSOR CONTROLLED
Montarbo
Montarbo
STEREO SUBWOOFER SYSTEM
INPUT
LEVEL
100
INPUT X-OVER OUTLINK
R / mono
L
RR
LL
MADE IN ITALY BY
I
0
LIFT
GND
218SA
MOD.
FLAT
100Hz 20KHz
F
U
S
E
TO PREVENT ELECTRICAL SHOCK,
DO NOT REMOVE COVERS THIS APPARATUS MUST BE EARTHED
FUSE F 10 A
230V 50/60Hz
POWERED PROCESSOR CONTROLLED
Montarbo
Montarbo
STEREO SUBWOOFER SYSTEM
INPUT
LEVEL
100
INPUT X-OVER OUTLINK
R / mono
L
RR
LL
MADE IN ITALY BY
I
0
LIFT
GND
218SA
MOD.
FLAT
100Hz 20KHz
F
U
S
E
Connection example 3
L - R
OUTPUTS
▲
'R'
IN
➩
FIG 3: parallel connection
Mixer outputs ➟ 'R'
/
mono
inputs of two 218SA
'link' outputs of the two 218SA ➟'R'
/
mono
inputs of
other two 218SA ➟'link' outputs of the two 218SA ➟…
➩
▲
➩
➩➩
TO PREVENT ELECTRICAL SHOCK,
DO NOT REMOVE COVERS THIS APPARATUS MUST BE EARTHED
FUSE F 10 A
230V 50/60Hz
POWERED PROCESSOR CONTROLLED
MontarboMontarbo
STEREO SUBWOOFER SYSTEM
INPUT
LEVEL
100
INPUT X-OVER OUTLINK
R / mono
L
RR
LL
MADE IN ITALY BY
I
0
LIFT
GND
218SA
MOD.
FLAT
100Hz 20KHz
F
U
S
E
▲
➩
LINK OUT
➩
▲
➩
TO PREVENT ELECTRICAL SHOCK,
DO NOT REMOVE COVERS THIS APPARATUS MUST BE EARTHED
FUSE F 10 A
230V 50/60Hz
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
INPUT
LEVEL
100
INPUT X-OVER OUTLINK
R / mono
L
RR
LL
MADE IN ITALY BY
I
0
LIFT
GND
218SA
MOD.
FLAT
100Hz 20KHz
F
U
S
E
➩
▲
➩
LINK OUTLINK OUT
LINK OUT
'R'
IN
'R'
IN
'R'
IN
'R'
IN
'R'
IN
▲
▲
'R'
OUT
▲
'R'
OUT
SATELLITE
▲
'R'
OUT
SATELLITE
SATELLITE
▲
'R'
OUT
SATELLITE
▲
'R'
OUT
SATELLITE
▲
'R'
OUT
SATELLITE
Montarbo
Montarbo
Montarbo
Montarbo
Montarbo
Montarbo
Montarbo
Montarbo
Montarbo
Montarbo
Montarbo
Montarbo
MontarboMontarbo
MontarboMontarbo
Montarbo
Montarbo
Montarbo
Montarbo
Montarbo
Montarbo
Montarbo
Montarbo
19
APPENDIX

active subwoofer
218SA
20
Block diagram
APPENDIX
Table of contents
Languages:
Other Montarbo Subwoofer manuals

Montarbo
Montarbo SW 540 User manual

Montarbo
Montarbo 112 SA User manual

Montarbo
Montarbo 119SA User manual

Montarbo
Montarbo SW 540 User manual

Montarbo
Montarbo TANK12SA User manual

Montarbo
Montarbo EARTH 218 User manual

Montarbo
Montarbo Earth 118 User manual

Montarbo
Montarbo R Series User manual

Montarbo
Montarbo BX182A Instruction manual

Montarbo
Montarbo 215 SA User manual
