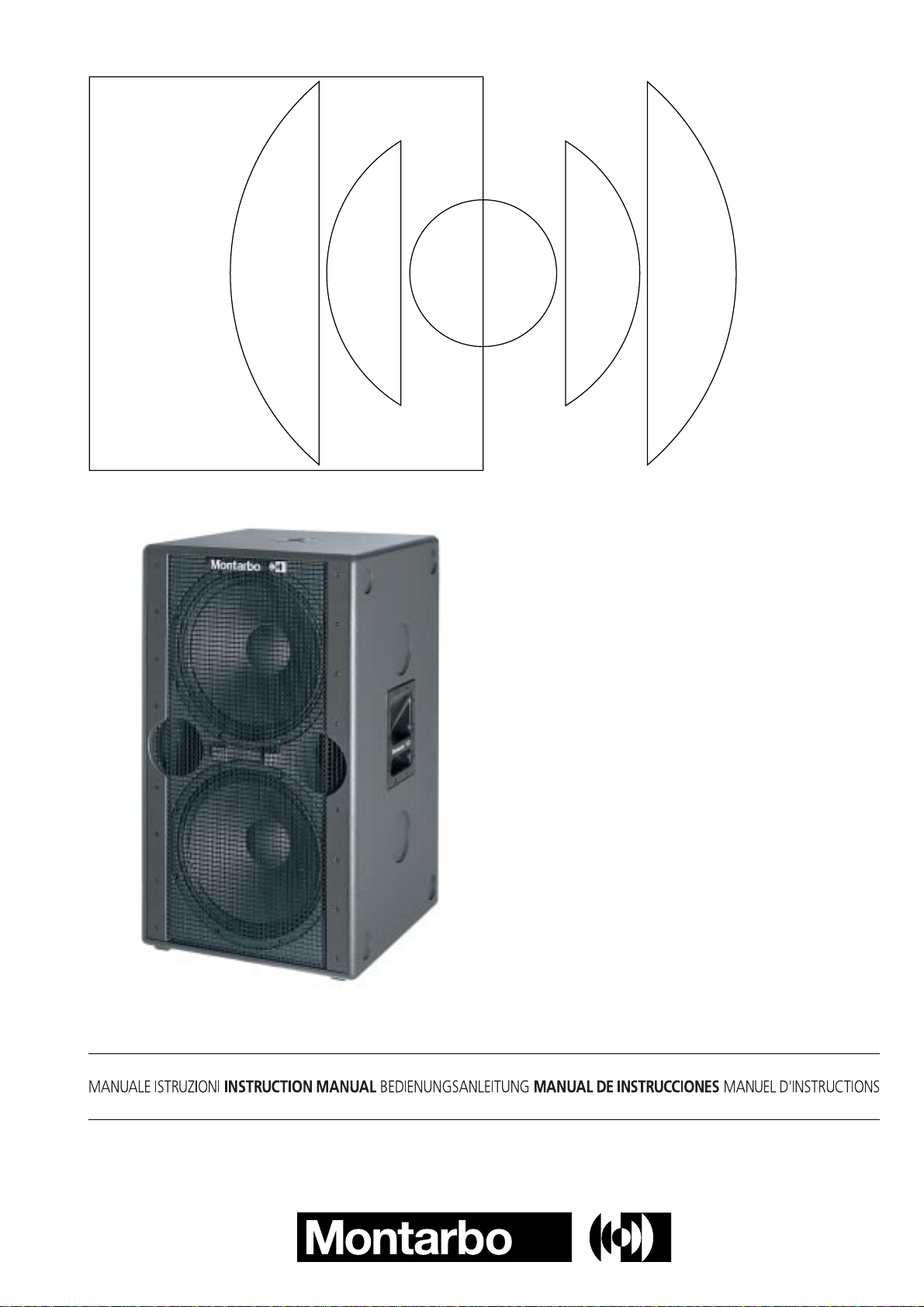

Montarbo 215 SA User manual

215 SA
active subwoofer

__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
INDICE
Introduzione
Descrizione
Pannello controlli e connessioni
Esempi di collegamento
Importante !!!
Appendix
◗ Dati tecnici

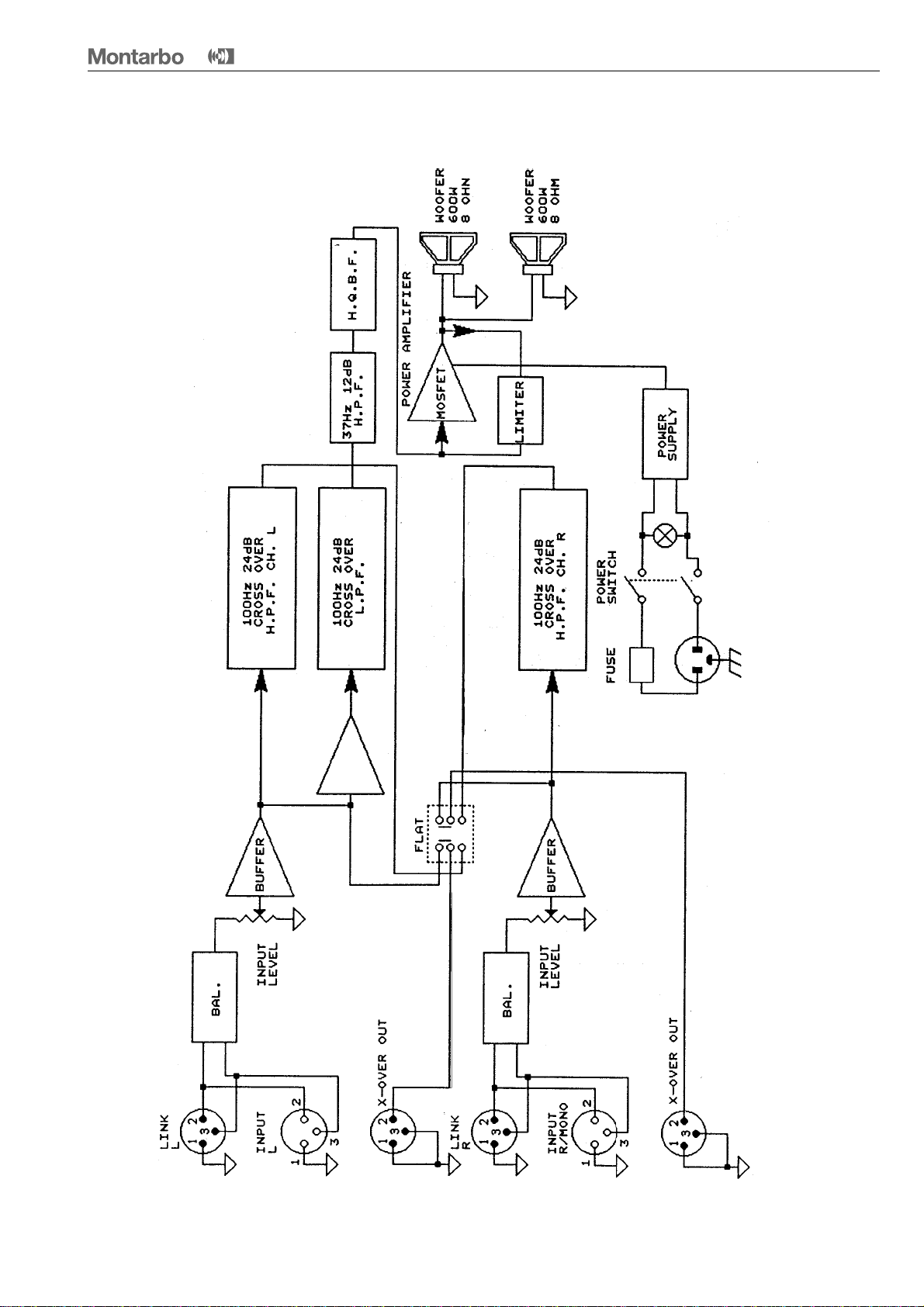

◗ Schema a blocchi

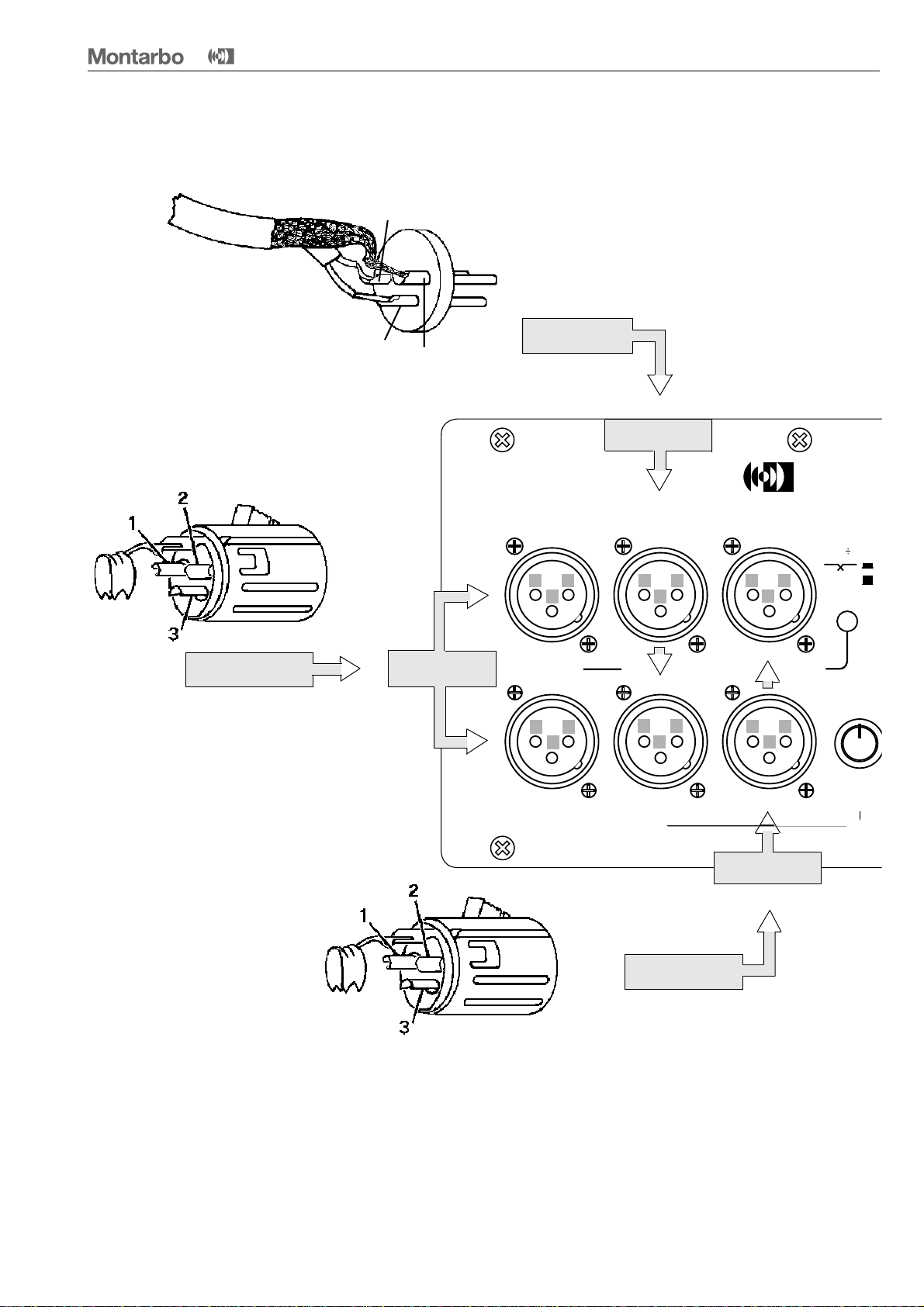

◗ Connettori
◗ Esempio di collegamento A
◗ Esempio di collegamento B
◗ Esempio di collegamento C
◗ Collegamento in parallelo
◗ Parti di ricambio
3
3
4
5 - 6
7
14 - 22
15
16
17
18
19
20
21
22
ITALIANO
2
ITALIANO
Il lampo con la freccia inserito in un triangolo equilatero avvisa l'utilizzatore della
presenza di tensione pericolosa, senza isolamento, all'interno dell'apparecchio che
potrebbe essere sufficientemente alta da generare il rischio di scossa elettrica.
Il punto esclamativo inserito in un triangolo equilatero avvisa l'utilizzatore della
presenza di importanti istruzioni per l'utilizzo e per la manutenzione.
ATTENZIONE
Nell'interesse della propria e della altrui sicurezza, e per non
invalidare la garanzia, si raccomanda una attenta lettura di
questa sezione prima di adoperare il prodotto.
ATTENZIONE!
Questo apparecchio non contiene parti interne destinate all'inter-
vento diretto da parte dell'utilizzatore. Per evitare il rischio di
incendio e/o folgorazione, non aprirlo. Per qualsiasi intervento
di manutenzione o riparazione, rivolgersi alla Elettronica
Montarbo srl e/o a personale altamente qualificato specificamen-
te segnalato da questa.
-Questo apparecchio è stato progettato e costruito per venire utilizzato
come sistema di altoparlanti con amplificatore nel contesto tipico di un
sistema di amplificazione sonora e/o di un sistema di registrazione sonora.
L'utilizzo per scopi diversi da questi non è contemplato dal costruttore, ed
avviene pertanto sotto la diretta responsabilità dell'utilizzatore/installatore.
PER EVITARE IL RISCHIO DI INCENDIO E/O DI FOLGORAZIONE:
•Non esporre il prodotto alla pioggia, non utilizzarlo in presenza di eleva-
ta umidità o vicino all'acqua. Non lasciare penetrare all'interno dell'appa-
recchio alcun liquido, né alcun oggetto solido. In caso ciò avvenga, scollega-
re immediatamente l'apparecchio dalla rete elettrica e rivolgersi ad un
servizio di assistenza qualificato prima di adoperarlo nuovamente.
•Prima di collegare l'apparecchio alla rete elettrica assicurarsi che la tensio-
ne corrisponda a quella indicata sull'apparecchio stesso.
•Collegare questo apparecchio esclusivamente ad una presa di corrente
dotata di contatto di terra, rispondente alle norme di sicurezza vigenti, tra-
mite il cavo di alimentazione in dotazione. Nel caso in cui il cavo necessiti
di sostituzione, utilizzare esclusivamente un cavo di identiche caratteristiche.
•Non appoggiare alcun oggetto sul cavo di alimentazione. Non posarlo
dove possa costituire intralcio e causare inciampo. Non schiacciarlo e non
calpestarlo.
•Installare questo apparecchio prevedendo ampio spazio circostante per
un'abbondante circolazione d'aria, necessaria al raffreddamento.
Non ostruire le aperture o le prese d'aria presenti sull'apparecchio.
•In caso di sostituzione del fusibile esterno, utilizzare esclusivamente un
fusibile di caratteristiche identiche, come riportato sull'apparecchio.
•Prima di effettuare qualsiasi operazione di collegamento, assicurarsi che
l'interruttore di accensione dell'apparecchio sia in posizione 'Off'.
•Prima di effettuare qualsiasi spostamento del prodotto già installato o in
funzione, rimuovere tutti i cavi di collegamento.
•Per scollegare l'apparecchio dalla rete elettrica, non tirare mai lungo il
cavo, ma afferrarlo sempre per il connettore.
-Nel predisporre l'apparecchio all'utilizzo, assicurarsi che la forma e la
portata della superficie di appoggio siano idonee a sostenerlo.
Non tentare mai di appendere il prodotto con mezzi non espressamente
forniti o approvati dal costruttore (corde, catene, funi o qualsivoglia altro
mezzo, attraverso maniglie, bulloni, ganci etc.). Nel caso il prodotto sia
dotato già dalla fabbrica di specifici accessori, verificare sempre, prima
dell'installazione, che il sistema di sollevamento e/o di sospensione che
intendete utilizzare sia di portata idonea al peso del prodotto.
-Per evitare urti, calci, inciampi riservate come luogo per l'istallazione del
prodotto un'area protetta inaccessibile a personale non qualificato.
Qualora l'apparecchio venga utilizzato in presenza di bambini e animali, si
rende necessaria una strettissima sorveglianza.
-Questo prodotto è in grado di generare pressioni acustiche molto elevate,
pericolose per la salute del sistema uditivo. Evitarne quindi l'utilizzo ad eleva-
ti livelli acustici se il pubblico si trova eccessivamente vicino al prodotto
(almeno ad 1 m di distanza). Non esporre i bambini a forti sorgenti sonore.
IMPORTANTE ! Norme di sicurezza
215 SA

215 SA
Introduzione
Subwoofer attivo
■ amplificatore a MosFet da 800 W RMS
■ processore
■ crossover elettronico stereo (24dB/oct)

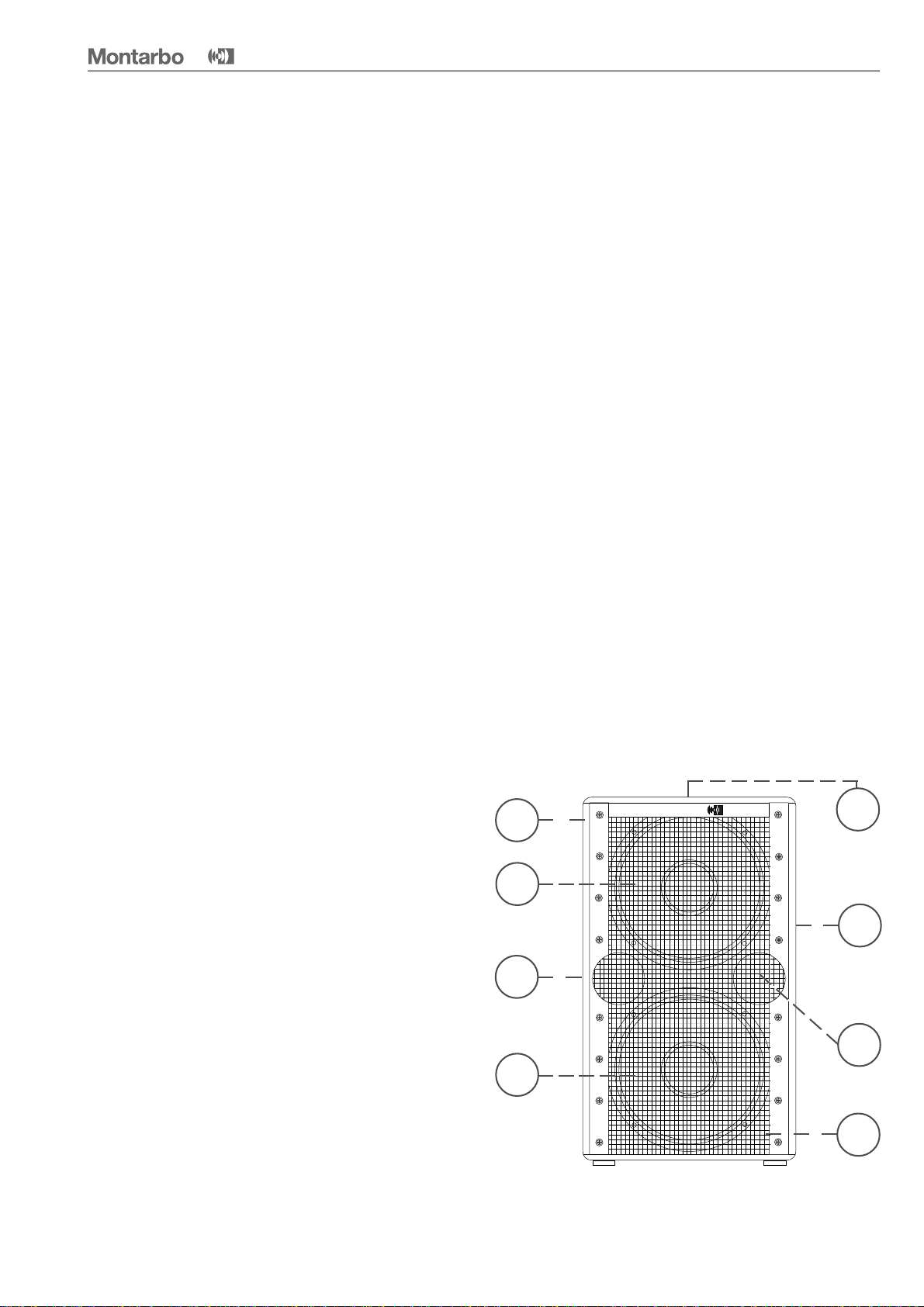

Descrizione
Montarbo
Montarbo
A
B
B
E
D
F
G
C
ACostruzione in multistrato di betulla ad incollaggio
fenolico, verniciatura poliuretanica.
B2 Woofer da 15" ad alta efficienza.
CGriglia di protezione in acciaio verniciato.
DTubi di accordo.
EManiglia per il trasporto.
FPannello controlli e connessioni.
GAdattatore per supporto cassa (SM4).
Il subwoofer attivo 215SA è il complemento ideale del
sistema W20A per il rinforzo della gamma grave.
Grazie all'elettronica incorporata, 215SA è abbinabile a
sistemi di altoparlanti di ogni tipo e marca.
I due woofer da 15" offrono prestazioni decisamente
interessanti in un ingombro particolarmente contenuto.
Il cabinet è realizzato in multistrato di betulla da 18 mm,
irrigidito da numerosi piani di rinforzo interni collocati nei
punti strategici (anch'essi in betulla 18 mm) e conformati
nel rispetto dei parametri acustici del sistema.
La grande rigidità del cabinet permette al 215SA di esprime-
re un'efficienza e una precisione timbrica normalmente
precluse a sistemi che impiegano tecniche di costruzione
convenzionali.
Il cross-over elettronico stereo "smista" il segnale destinato
al subwoofer dal segnale per gli altoparlanti principali.
Il finale di potenza a Mosfet eroga la potenza di 800 W ai
due woofer tramite il processore di controllo,che "vigila"sui
picchi più pericolosi e mantiene stabile il sistema a qualsiasi
potenza.
Per collegare il 215SA ad un qualsiasi impianto esistente,
basta portare il segnale del mixer al subwoofer e da qui al
sistema di amplificazione principale.
La conformazione del cabinet consente di impilare subwoofer
e sistemi di altoparlanti Montarbo con grande stabilità. In
alternativa è presente una flangia per sostenere un sistema
satellite tramite asta direttamente inserita nel 215SA.
3
ITALIANO

215 SA
4

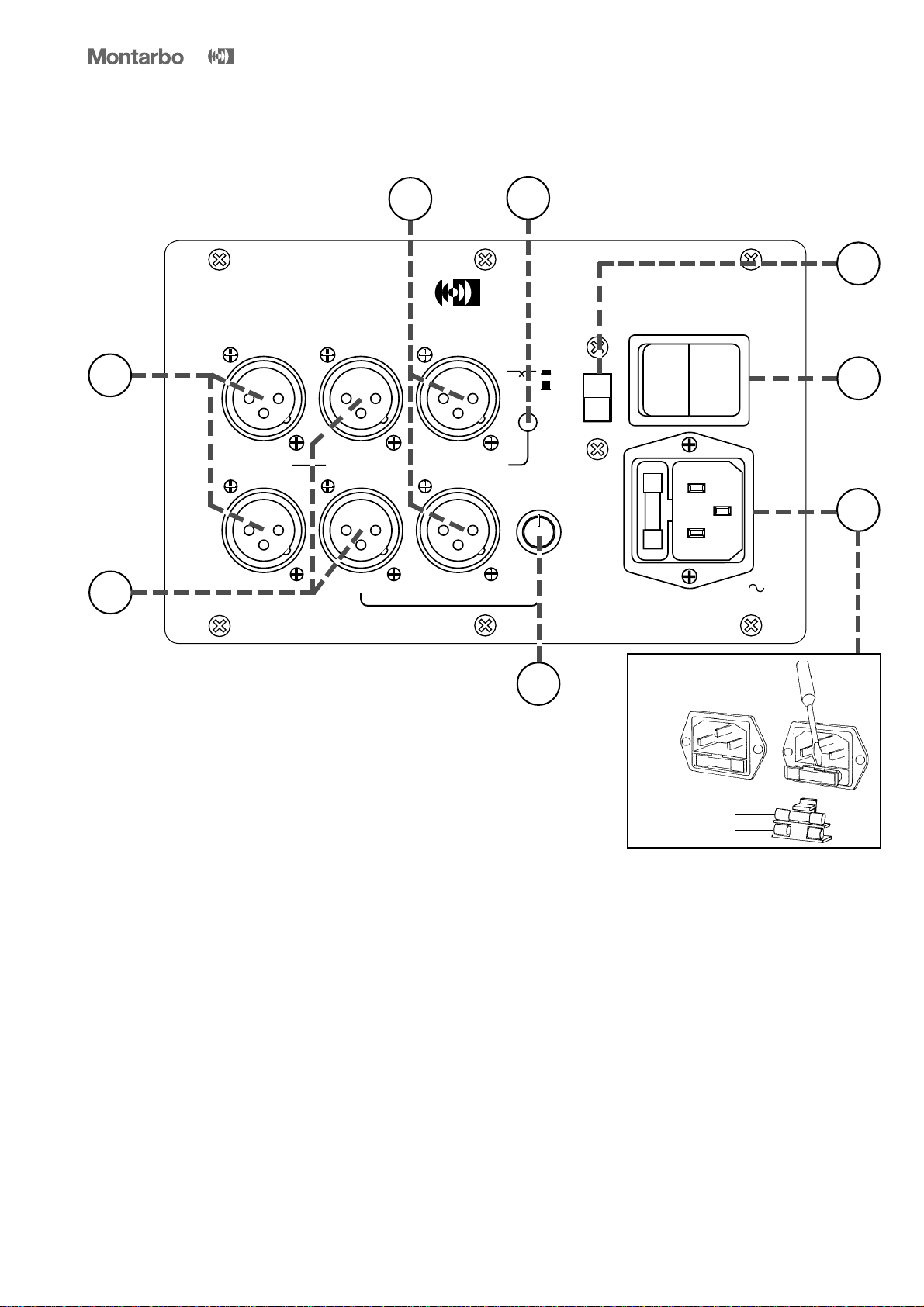

Pannello controlli e connessioni
LIFT
FUSE F
5 A
230V
50/60Hz
GND
POWERED PROCESSOR CONTROLLED
Montarbo 215 SA
MOD.
POWER 800W
INPUT
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
100Hz 20KHz
L
RR
LL
STEREO SUBWOOFER SYSTEM
4
21
6
7
8
5
Fusibile di servizio
Fusibile di riserva
Sostituzione fusibile
1Selettore Flat / X-Over. Consente di inviare alle casse
acustiche"satellite", collegate all'uscita stereo (2), il segnale
a larga banda o solo la gamma alta. In entrambi i casi il
segnale è dipendente dal controllo di volume (5).
☞Pulsante sollevato (crossover disinserito) = condizione
"flat": uscita a "tutta banda".
☞Pulsante premuto (crossover inserito) = condizione
"x-over": uscita 100Hz÷20kHz del filtro passa alto (100Hz,
24 dB/oct.)
NOTA: Il pulsante "Flat / X-over" è interno; per commutarlo
servirsi di una punta (penna o matita)
22 prese XLR maschio sbilanciate per l'uscita stereo.
32 prese XLR femmina bilanciate per l'ingresso stereo.
42 prese XLR maschio bilanciate ("link") per il collega-
mentoin parallelo di altre casse amplificate.
☛ Vedere i connettori e gli esempi di collegamento
alle pagine 17, 18, 19, 20 e 21.
5Controllo livello ingresso.
Consente di adeguare la sensibilità di ingresso del finale
di potenza incorporato, al livello di uscita del mixer.
Se utilizzate un mixer Montarbo (o comunque un mixer
avente livello di uscita 0dB), regolate questo volume al
massimo (manopola girata in senso orario).
6Commutatore Ground/Lift: disinserisce la massa dell'am-
plificatore dal telaio (pur conservando il collegamento di
quest'ultimo a terra). Consente di ridurre i ronzii prodotti dai
cosiddetti "ground loops" (anelli di massa) quando si colle-
gano più apparecchi.
7Interruttore di rete.
8Presa di rete con fusibile incorporato.
3
ITALIANO

215 SA

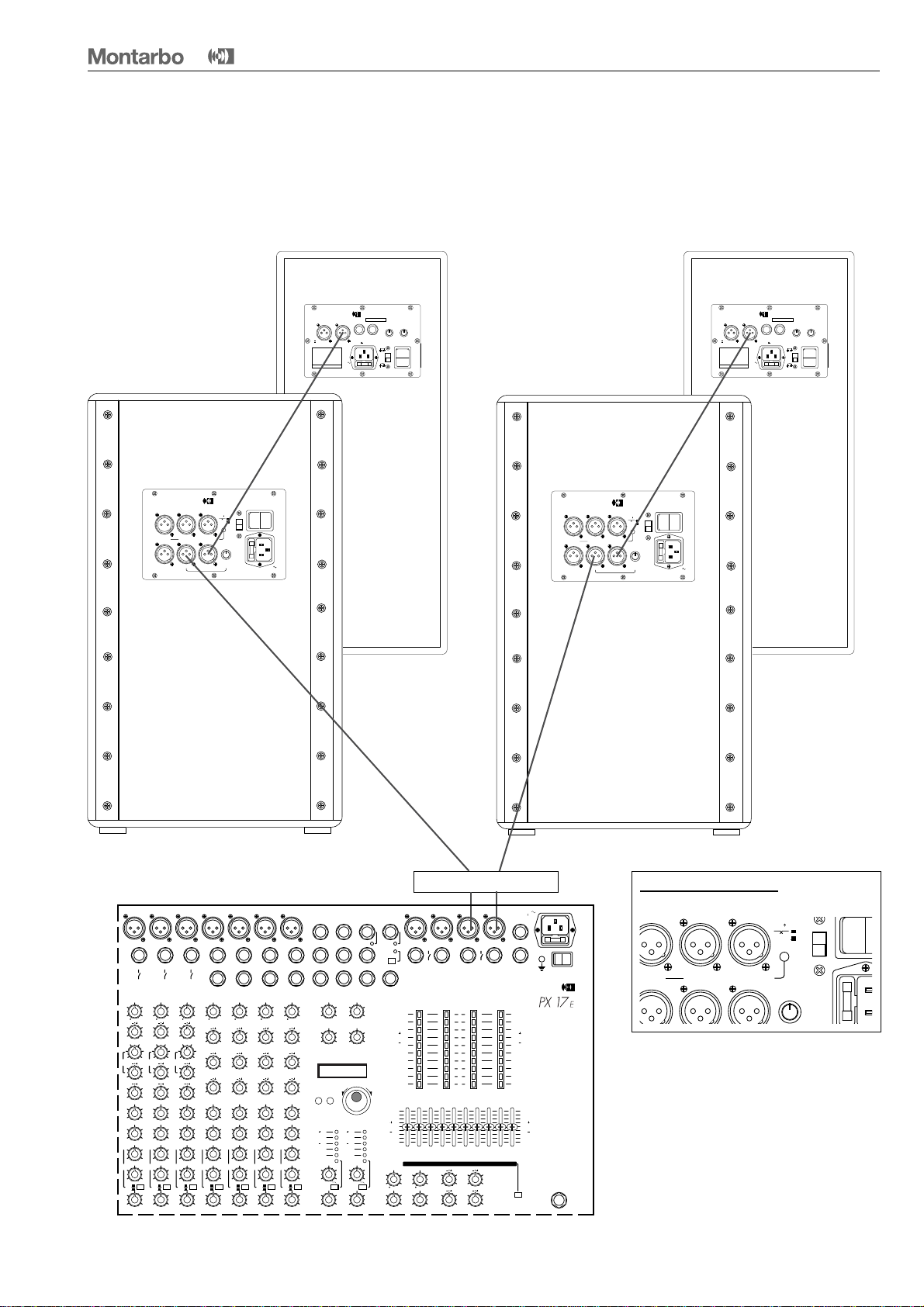

Esempio B (pagina 19):
Due 215SA + due casse amplificate W20A
É l'esempio di utilizzazione più classico, dove ogni subwoofer
può pilotare una o due casse acustiche autoamplificate.
uscite L/R del mixer ➟ ingressi'R/ MONO ' dei due
215SA
uscite'R' dei due 215SA ➟ingressi delle due W20A
☛ Vedere esempio di collegamento Ba pagina 19
•Utilizzare sempre cavi schermati.
•Collegare le uscite L ed R del mixer agli ingressi 'R/MONO'
dei due subwoofer 215SA.
•Collegare le uscite 'R' dei due subwoofer agli ingressi delle
due casse attive.
•Assicurarsi che il pulsante cross-over (1) sia premuto.
•Il controllo di volume ('input level') del subwoofer regola
anche il volume della cassa acustica. Porre il controllo di
volume di questa al massimo ed eventualmente regolarlo
per ottenere il miglior bilanciamento timbrico.
Esempio C (pagina 20):
Un 215SA + due casse amplificate W20A
Questa utilizzazione è più complessa, ma consente di rinfor-
zare selettivamente le basse frequenze (ad esempio, solo per
le percussioni e le tastiere e non per i fiati e le voci).
NB: É consigliabile posizionare il subwoofer al centro rispet-
to alle due casse.
uscita 'AUX' del mixer ➟ingresso 'R/ MONO ' 215SA
uscita 'L' del mixer ➟ingresso di una W20A
uscita 'R' del mixer ➟ingresso di una W20A
☛ Vedere esempio di collegamento Ca pagina 20
•Utilizzare sempre cavi schermati.
•Il subwoofer è collegato ad una uscita AUSILIARIA (AUX)
del mixer e le casse attive alle uscite L ed R dello stesso.
Questo tipo di collegamento permette di utilizzare il sub-
woofer per estendere la risposta in frequenza solo in quegli
strumenti (es: batterie elettroniche, basso, tastiere) che
realmente ne hanno necessità. Per selezionare gli strumenti
da inviare al subwoofer usare i controlli di mandata AUX dei
corrispondenti canali di ingresso. Il controllo di volume del
subwoofer e quello dell’uscita AUX del mixer regolano solo
le basse frequenze.
L’omnidirezionalità delle bassissime frequenze riprodotte dal
mod. 215SA (37÷100Hz) rende l’installazione del subwoofer
per nulla critica.
Pur se è sempre preferibile posizionare il subwoofer vicino
alle casse acustiche, quando necessità di spazio o praticità
di montaggio lo richiedano il subwoofer può essere montato
anche a distanza dalle casse stesse (ad esempio: sotto il pal-
co). Occorre tenere sempre presente che il rischio di rientri
acustici (feedback), con conseguenti inneschi o"code"inde-
siderate, aumenta a causa della maggiore estensione della
risposta in frequenza.
É quindi importante prestare attenzione ed installare il
subwoofer su strutture rigide, che non trasmettano vibrazio-
ni ai microfoni.
Vi descriviamo qui di seguito alcune tra le configurazioni
possibili più comuni, che troverete illustrate alle pagine 18,
19 e 20 di questo manuale.
I nostri esempi mostrano il subwoofer 215SA insieme alle
casse amplificate Montarbo W20A usate come 'satelliti'.
Per quanto questo rappresenti un abbinamento ottimale,
il 215SA può essere usato - con risultati eccellenti - insieme
a qualunque altro sistema acustico.
Esempio A (pagina 18):
Un 215SA + due casse amplificate W20A
L'uscita stereo del crossover incorporato nel 215SA sempli-
fica al massimo questo tipo di collegamento, solitamente
molto più complesso in altri sistemi.
NB: É consigliabile posizionare il subwoofer al centro rispet-
to alle due casse
uscite L/R del mixer ➟ ingressi L/R del 215SA
uscite L/R del 215SA ➟ ingressi delle due W20A
☛ Vedere esempio di collegamento Aa pagina 18
•Utilizzare sempre cavi schermati.
•Collegare le uscite L ed R del mixer agli ingressi L ed R del
subwoofer.
•Collegare le uscite L ed R del subwoofer alle due casse
attive.
•Assicurarsi che il pulsante cross-over (1) sia premuto.
•Il controllo di volume ('input level') del subwoofer regola
anche il volume delle casse acustiche.
Porre il controllo di volume di queste al massimo ed even-
tualmente regolarlo per ottenere il miglior bilanciamento
timbrico.
Esempi di collegamento
5
ITALIANO

215 SA
NOTA:
Se disponete di un mixer amplificato provvisto di inserzioni,
e volete utilizzare il subwoofer senza escludere le uscite di
potenza, potete prelevare il segnale dalle stesse prese insert
mediante jack stereo, nei quali avrete precedentemente
collegato l'anella (RING) con la punta (TIP) cortocircuitando-
le, ed inviarlo agli ingressi del subwoofer mediante XLR
sbilanciati.
12
12
12
12
12
12
12
12
TIP
GND
RING
TIP
GND
RING
PRESA INSERT
DEL MIXER.
2+
INGRESSO ( XLR FEMMINA )
215SA O DI UNA CASSA
SATELLITE AMPLIFICATA
☞
CABLARE LA SPINA JACK STEREO COME ILLUSTRATO
☞
3 GND
1 GND
collegare 1 e 3 (cortocircuitarli)
☞
☞
collegare punta e anello (cortocircuitarli)
RING = ANELLO
TIP = PUNTA
GND = MASSA
1 GND = MASSA
2 + = CALDO
3 - = MASSA
3- GND
2+
1 GND
Collegamento in parallelo di due o più
215A
Il sistema acustico 215SA è dotato di prese XLR maschio
e femmina in parallelo.
Ciò semplifica il collegamento in parallelo di più sistemi.
uscite L/R mixer ➟ ingressi 'R/ MONO ' di due 215SA
prese'LINK' dei 215SA ➟ingressi di altri 215SA
☛ Vedere l'esempio di collegamento a pagina 21
CABLARE IL CONNETTORE XLR MASCHIO COME ILLUSTRATO
6
ITALIANO

215 SA
Cura e manutenzione del prodotto:
• Posizionare la cassa lontano da fonti di calore (caloriferi o
qualsiasi altro oggetto che produca calore).
• Evitare di esporre la cassa alla irradiazione solare diretta, ad
eccessive vibrazioni e ad urti violenti.
• Evitare l'uso e il deposito in ambienti polverosi o umidi:
eviterete così cattivi funzionamenti e deterioramento antici-
pato delle prestazioni.
• Evitare l'uso vicino a fonti di interferenze elettromagneti-
che (monitor video, cavi elettrici di alta potenza). Ciò potreb-
be compromettere la qualità audio.
• Proteggere l'apparecchio dal rovesciamento accidentale di
liquidi o sostanze di qualsiasi tipo. In particolare nelle condi-
zioni di utilizzo tipiche, prestare la massima attenzione alla
collocazione dell'apparecchio onde evitare che il pubblico, i
musicisti, i tecnici o chicchessia possa poggiare bicchieri,
tazze, contenitori di cibo o di bevande, posacenere o sigaret-
te accese sull'apparecchio.
• Come asta di sostegno di una cassa satellite si raccomanda
di utilizzare il mod. SM4 Montarbo.
• Non togliere la griglia di protezione dalla cassa.
• Per rimuovere la polvere usate un pennello o un soffio
d'aria, non usate mai detergenti, solventi o alcool.
• Abbiate cura dei cavi di collegamento, avvolgeteli evitan-
do nodi e torsioni.
• Non forzate i connettori ed i comandi.
Collegamento alla rete:
• Accertarsi che l'interruttore di rete sia in posizione "off".
• Accertarsi che la tensione di rete corrisponda a quellaindi-
cata sul pannello.
• Collegare il cavo di alimentazione ad una presa di corrente
dotata di contatto di terra.
Collegamento al mixer:
Se il mixer ha uscite bilanciate XLR:
-utilizzare dei normali connettori XLR bilanciati.
Se il mixer ha uscite sbilanciate XLR:
-se il mixer non è un Montarbo, è bene accertarsi che le
uscite XLR del mixer siano sbilanciate a norme IEC 268 e
cioé: 1 = GND, 2 = HOT, 3 = GND.
Se il mixer ha uscite JACK sbilanciate:
-utilizzare adattatori Jack-XLR maschio sbilanciati a norme
IEC 268 e cioé: punta = pin 2, massa = pin 1, + = pin 3.
☛ Vedere i connettori alla pagina 17.
• Utilizzare sempre solo cavi SCHERMATI (cavi di segnale)
di adeguata sezione e di buona qualità.
• Prima di effettuare i collegamenti con il mixer, con i satelliti
o con altri sistemi accertarsi che tutti gli interruttori di rete
siano in posizione 'off'.
In tal modo si eviteranno fastidiosi rumori e picchi di segnale
talvolta pericolosi per le casse stesse.
Importante !
7
ITALIANO

215 SA
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
INDEX
Introduction
Description
Control and connection panel
Connection examples
Important !!!
Appendix
◗ Specifications
◗ Block diagram
◗ Connectors
◗ Connection example A
◗ Connection example B
◗ Connection example C
◗ Parallel Connection
◗ Spare parts
9
9
10
11 - 12
13
14 - 22
15
16
17
18
19
20
21
22
ENGLISH
8
ENGLISH
-This product has been designed and manufactured for being operated as
active speaker system in the applications tipical of a sound reinforcement
system or of a sound recording system. Operation for purposes and in
applications other than these has not been covered by the manufacturer
in the design of the product, and is therefore to be undertaken at end
user's and/or installer's sole risk and responsability.
TO AVOID THE RISK OF FIRE AND/OR ELECTRIC SHOCK:
•Never expose this product to rain or moisture, never use it in proximity
of water or on a wet surface. Never let any liquid, as well as any object,
enter the product. In case, immediately disconnect it from the mains
supply and refer to servicing before operating it again.
•Before connecting this product to the mains supply, always make sure
that the voltage on the mains outlet corresponds to that stated on the
product.
•This product must be connected only to a grounded mains outlet
complying to the safety regulations in force via the supplied power cable.
In case the power cable needs to be substituted, use exclusively a cable of
the same type and characteristics.
•Never place any object on the power cable. Never lay the power cable
on a walkway where one could trip over it. Never press or pinch it.
•Never install the product without providing adequate airflow to cool it.
Never obstruct the air intake openings on it.
•In case the external fuse needs replacement, substitute it only with one
of the same type and rating, as stated on the product.
•Always make sure the On/Off switch is in its 'Off' position before doing
any operation on the connections of the product.
•Before attempting to move the product after it has been installed,
remove all the connections.
•To disconnect the power cable of this product from the mains supply
never pull the cable directly instead, hold the body of the plug firmly and
pull it gently from the mains supply outlet.
-Before placing the product on a surface of any kind, always make sure
that its shape and load rating will safely match the product's size and
weight. Never attempt to hang the product by any means not expressly
provided or approved by the manufacturer (i.e. ropes, chains, belts or
whatever medium, throgh carring handles, bolts, hooks or whatever).
In case the product is factory-fitted with specific mounting hardware,
always verify before installation that the lifting and/or hanging system
you intend to use is of a proper type and can carry the product weight
with the safety ratio required by the regulations in force.
-To avoid shocks, kicks, or whatever action, always reserve a protected
area with no access to unqualified personnel as installation site of the
product. In case the product is used near children and animals closest
supervision is necessary.
-This product can generate very high acoustic pressures which are
dangerous for the hearing system. Always avoid operation at loud levels
if anyone is excessively near to the product (at least 1 m of distance).
Never expose children to high sound sources.
The lighting flash with arrowhead symbol within an equilateral triangle, is intended
to alert the user to the presence of uninsulated 'dangerous voltage' within the
product's enclosure, that may be of sufficient magnitude to constitute a risk of
electric shock to humans.
The exclamation point within an equilateral triangle, is intended to alert the user
to the presence of important operating and maintenance (servicing) instructions.
WARNING
In order to protect your own and others' safety and to avoid
invalidation of the warranty of this product, please read this
section carefully before operating this product.
CAUTION!
This product does not contain user serviceable parts.
To prevent fire and/or electrical shock, never remove its cover.
For maintenance and servicing always refer to the official
Montarbo Distributor in your State or to qualified personnel
specifically authorised by the Distributor.
IMPORTANT ! SAFETY INSTRUCTIONS

215 SA
Introduction
Active subwoofer
■ 800 W MosFet power amplifier
■ processor
■ stereo electronic crossover (24dB/oct)
Description
AHigh grade birch plywood construction, phenolic glued;
polyurethane painted.
BTwo 15" high efficiency woofers.
CPowder coated, perforated, steel grid.
DTunig ports.
ESide recessed handle.
FControl and connection panel.
GAdaptor for satellyte supporting pole (SM4)
Montarbo 215SA active subwoofer was designed to extend
the low frequency response of the W20A system. But at the
very first test, it proved to be the perfect companion for
loudspeakers of any make and model.
The two 15" units of the 215SA combine performance with
significant space savings, a key feature to many pro users.
The cabinet is built with 18mm Finland birch multiply, as are
the many internal bracings designed to magnify stiffness
and rigidity of the box. Thanks to this bracing system, rock-
solid 215SA absolutely don’t flex. Period. And efficiency,
precision and sonic imaging can be described truly
outstanding compared to many systems designed "the old
way" (where vibrations of cabinet walls steal acoustic
energy and give a dull, muddy, unprecise tone).
The stereo cross-over divides the signal and sends it to the
sub amp and the main PA outputs.
The MOSFET power amp delivers 800 W through our
unique processor, which protects both the speakers and
the sonic integrity of the system.
Nothing could be simpler than adding the 215SA to the
W20A, or to any other system. All it takes is the signal from
the mixing console plugged into its patch panel, and two
cables going to the main PA.
You can stack two 215SA subs one on top the other with
total safety (thanks to male/female integral stopblocks), or
place a full-range system onapole that locks into the 215SA.
9
ENGLISH
Montarbo
Montarbo
A
B
B
E
D
F
G
C

215 SA
10
Control and connection panel
LIFT
FUSE F
5 A
230V
50/60Hz
GND
POWERED PROCESSOR CONTROLLED
Montarbo 215 SA
MOD.
POWER 800W
INPUT
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
100Hz 20KHz
L
RR
LL
STEREO SUBWOOFER SYSTEM
4
21
6
7
8
5
Fuse replacement
Service fuse
Spare fuse
6Ground /Lift switch: this switch allows to lift signal
ground from chassis ground (but the chassis is still
connected to the safety ground). This allows to lower
annoying hums caused by "ground loops" when more
units are connected.
7Mains power switch.
8I.E.C. power supply socket with built-in fuse.
3
1Flat / X-over switch allowing the "satellite" speaker
systems, connected to the stereo output (2), to receive a
full-range signal or the upper audio range only. In both
conditions the signal is affected by the volume control (5)
☞Button up (crossover off) = "flat" mode: the output
signal is "full bandwidth".
☞Button pushed (crossover on) = "x-over mode":
100Hz÷20kHz high pass filter output signal (100Hz,
24dB/ oct.).
NOTE: To avoid misoperation, this button is recessed:
use a tip (pen or pencil) to switch it.
22 unbalanced XLR male sockets for the stereo output.
32 balanced XLR female sockets for the stereo input.
42 balanced XLR male sockets (Link) for parallel
connection of active speaker systems.
☛ See connectors and connection examples from
page 17 to 21.
5 Input level control.
Allows to adapt the input sensitivity of the built-in power
amplifier to the output level of the mixer.
If you are using a Montarbo mixer (or any other mixer
having an output level of 0dB), turn this control fully
clockwise to its maximum setting.
ENGLISH

215 SA
Example A (page 18):
One 215SA + two W20A active systems
The complex connections usually required for this configu-
ration with other systems are made extremely simple with
our 215SA thanks to the L/R outputs of the built-in stereo
electronic cross-over.
Note: It is advisable to place the subwoofer in the center,
between the two speaker enclosures.
mixer L/R outputs ➟ 215SA L/R inputs
215SA L/R outputs ➟ inputs of the two W20A
☛ See connection example Aon page 18
• Always use shielded cables
• Connect the L-R outputs of the mixer to the L-R inputs of
the 215SA.
• Connect the L-R outputs of the 215SA to the inputs of
the 2 active systems. This set-up allows them to benefit from
the increase in dynamic range provided by the electronic
crossover of the 215SA.
• Make sure the cross-over button (1) is pushed
• The subwoofer's level control adjusts also the speaker
system’s level. First set the speaker system's volume controls
to their maximum position, then adjust them to obtain the
required tonal balance.
Connection examples
The very low frequency range reproduced by the subwoofer
model 215SA (37÷100 Hz) is essentially omnidirectional
allowing easy installation of the enclosure.
In most cases the subwoofer can be placed near to the loud-
speaker system, but when space or set up reason dictate it,
the subwoofer can be positioned at some distance from the
speaker system (e.g.: under the stage floor).
You must always consider that the extended low frequency
range increases the risk of acoustic feedback, with
undesired "howls" and reduced clarity. It is thus essential
to place the subwoofer on a rigid structure, that does not
transmit vibrations to the microphones.
Some connection examples, among the most common
possible configurations, are described here below and also
illustrated on pages 18, 19 and 20 of this manual.
Our examples are showing the 215SA subwoofer enclosure
in conjunction with the Montarbo powered speakers W20A
used as "satellite" enclosures.
However this represents an optimum combination, the
215SA can be added with excellent results to any speaker
system.
Example B (page 19):
Two 215SA + two W20A active systems
This is the most typical configuration: each subwoofer can
drive one or two self-powered speaker enclosures.
mixer 'L/R' outputs ➟ 'R/ MONO ' inputs of two 215SA
215SA 'R'outputs ➟ inputs of the two W20A
☛ See connection example Bon page 19
• Always use shielded cables
• Connect the L - R outputs of the mixer to the 'R/MONO'
inputs of the two 215SA subwoofers.
• Connect the 'R' outputs of the two 215SA to the inputs
of the two active systems.
• Make sure the cross-over button (1) is pushed on each
215SA
• The subwoofers level controls adjust also the speaker
system’s volumes. First set the speaker system's volume
controls to their maximum position, then eventually adjust
them to obtain the desired tonal balance.
Example C (page 20):
One 215SA + two W20A active systems
This is a more complex configuration which enables selective
enhancement of the low-frequencies (for example, only on
drums and keyboards, not on voices or brasses).
Note: It is advisable to place the subwoofer in the center,
between the two speaker systems.
mixer 'AUX' output ➟215SA 'R/ MONO ' input
mixer 'L' output ➟W20A input
mixer 'R' output ➟W20A input
☛ See connection example Con page 20
• Always use shielded cables
• Connect the AUXILIARY output of the mixer to the
'R/mono' input of the 215SA.
• Connect the L and R outputs of the mixer to the two
speaker systems respectively.
• This type of set-up allows to use the subwoofer to extend
the low frequency response of only those instruments that
really need it (e.g. drum machines, bass, keyboards). These
instruments are selected by means of the AUX send controls
on the corresponding channels. The subwoofer's volume
control and the mixer's AUX output level control adjust only
the very low frequencies.
11
ENGLISH

215 SA
Connection examples
12
NOTE:
Our configuration examples are using the L and R master
outputs of the mixer, but if they are already taken up (as,
for example, in a powered mixer) the insert sockets can be
used to the same purposes.
12
12
12
12
12
12
12
12
TIP
GND
RING
TIP
GND
RING
INSERT SOCKET
OF THE MIXER.
2+
INPUT ( XLR FEMALE ) OF A
215SA OR OF A POWERED
SATELLITE SPEAKER
☞
☞
3 GND
1 GND
connect 1 with 3 (shortcircuit)
☞
☞
connect ring with tip (shortcircuit)
1 GND =
GND
2 + = HOT
3 - = GND
3- GND
2+
1 GND
WIRE THE STEREO JACK PLUG AS SHOWN WIRE THE XLR MALE CONNECTOR AS SHOWN
Parallel connection of two or more systems
The 215SA is equipped with XLR male and female sockets
wired in parallel. This makes daisy-chaining easier.
mixer L/R outputs ➟ 'R/ MONO ' inputs of two 215SA
215SA 'link' ➟ 215SA 'R/ MONO ' input.
☛ See connection example on page 21
Take out the signal from the insert sockets by means of a
stereo jack plug, in which you have previously joined the
RING with the TIP and send it to the inputs of the subwoofer
by means of an unbalanced XLR.
ENGLISH

215 SA
Product Care and Maintenance:
• Never expose the enclosure to heat sources such as radiators
or other products that produce heat.
• Never expose the enclosure to direct sunlight, excessive
vibrations or mechanical shocks.
• Avoid operating and storing the enclosure in dump or dusty
places: this will avoid malfunctions, premature degrading of
specifications.
• Avoid using the enclosure close to strong sources of
electromagnetic interferences (e.g. video monitors, high
power electrical cabling). This may lead to degradation of
audio quality.
• Care should be taken so that objects do not fall and liquid
are not spilled into the enclosure. In public event don't let
people, musicians, technicians or anyone put glasses, cups,
ashtrays or cigarettes on the enclosure.
• As satellite supporting pole we recommend the Montarbo
SM4.
• Always leave the protective grille mounted on the
enclosure.
• Use a soft brush or a jet of air to clean the enclosure.
Do not use alcohol, solvents or detergents.
• Take care of your connector cables. Make sure that they
are not damaged, knotted or twisted.
• Do not force the connectors and the controls.
Important !
Power supply connection:
• make sure the mains power switch is off ('0') before
starting any connection.
• check that mains voltage corresponds to the voltage
indicated on the panel.
• always connect the power cord to a grounded outlet.
Connection to the mixer:
If the mixer has XLR balanced outputs:
- use standard balanced XLR connectors.
If the mixer has XLR unbalanced outputs:
- in this case, unless you are using a Montarbo mixer, make
sure that the XLR outputs on the mixer are unbalanced to
IEC 268 standard: 1 = GND, 2 = HOT, 3 = GND.
If the mixer has JACK unbalanced outputs:
-use suitable Jack-XLR male adapters unbalanced according
to IEC 268: tip = pin 2, ground = pin 1, + = pin 3.
☛ See 'connectors' at page 17.
• Always use only heavy gauge, high quality SHIELDED
cables (signal cables).
• Always make sure that the mixer, the 215SA and
any other powered enclosure are switched off before
connecting them.
This shall to avoid annoying noises and signal peaks, which
can also be dangerous for the enclosures themselves.
13
ENGLISH

215 SA
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
__________________________________________
Specifications
Block diagram
Connectors
Connection example A
Connection example B
Connection example C
Parallel Connection
Spare parts
15
16
17
18
19
20
21
22
APPENDIX
14
APPENDIX

215 SA
Specifications
Speaker System
• Power Handling
• Impedance
• Frequency Response
• Sensitivity (1W, 1m)
• Max. S P L:
• Built-in electronic crossover:
Crossover frequency
Slope
• Components:
Nominal diameter
Frequency range
Power capacity
Sensitivity
Rated impedance
Net weight
THIELE/SMALL PARAMETERS
fs
Re
Qms
Qes
Qts
Vas
ηo
B.l
SD
Xmax
Pe
• Connections:
• Power supply (Europe and Asia)
• Power supply (USA and Canada)
• Fuse (Europe and Asia)
• Fuse (USA and Canada)
• Dimensions (w x h x d):
• Weight:
Amplifier
• Max. output power:
• Frequency Response:
• Input Impedance
• Input Sensitivity
• Equivalent input noise
bass-reflex
1000W
4 Ω
37Hz ÷100Hz
102 dB
130 dB
100Hz
24dB/octave
2 x 15" WOOFER MOD. 15 PK 40
15"
37÷2000Hz
600W
99dB
8 Ω
8 Kg
37Hz
5,6 Ω
6,38
0,304
0,290
0,215m
3
3,45%
19,05T/m
0,085m
2
±3,8mm
600W
XLR
230V AC 50÷60Hz
117V AC 50÷60Hz
F 5 AL
F 10 AL
50,5 x 87,5 x 49,5 cm
59 kg
MOSFET
800 W continuous
1000 W peak
37Hz ÷100Hz ±1dB
10kΩ(balanced)
0dB (775mV)
-110dB
15
APPENDIX

215 SA
Block diagram
16
APPENDIX

215 SA
POWERED PROCESSOR CONTROLLED
Montarbo 21
5
MOD.
POWER
8
0
INPUT
LEVEL
2
6
5
4
1
0
0
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
100Hz 20KH
z
L
RR
LL
STEREO SUBWOOFER SYSTEM
▲
▲
▲
▲
▲
1 GND Ground
2 + Hot
3 - Cold
(standard IEC 268)
Connectors
3
1221
33
12
3
12
3
1221
3
UNBALANCED XLR
MALE SOCKETS
BALANCED XLR
MALE SOCKETS
BALANCED XLR
FEMALE CONNECTOR
▲
▲
BALANCED XLR
MALE CONNECTOR
▲
UNBALANCED XLR
FEMALE CONNECTOR
1 GND Ground
2 + Hot
3 - Cold
(standard IEC 268)
1
3
2
1 GND Ground
2 + Hot
3 GND Ground
▲
BALANCED XLR
FEMALE SOCKETS
17
APPENDIX

215 SA
Hz 31 63
63
125
125
250
250
500
500
1K
1K
2K 4K
4K
8K 16K
16K
0
3
6
9
3
6
9
12
15
18
0
3
6
9
3
6
9
12
15
18
EQ OUT
8
10
64
2
0
8
10
64
2
0
GAIN
8
64
2
GAIN
8
64
2
HF
8
15
22
8
15
HM
8
15
22
8
15
HF
8
15
22
8
15
HM
8
15
22
8
15
dBdB
AA
on on
10
3
0
3
20
dB
INPUT LEVEL
10
3
0
3
20
dB
INPUT LEVEL
8
10
64
2
0
8
10
64
2
0
8
64
2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
64
2
flat
AA
AUX SEND
EXT. EFF. SEND
flat
OUTPUTS LEVEL
0
3
6
9
3
6
9
12
15
18
EQ
10 10
Montarbo
Montarbo
I
EFF SEND
230V
50 60Hz
POWER
0
12
L
12
STEREO EFF. RET.
R
(mono)
EFF. FT/SW12
48V D.C.
mutemute
MONO
AUX SENDCD
CTRL ROOM
L
R
AUX OUTPUTS
FUSE T
0,5 A
MASTER OUTPUTS
R
L
(mono)
LINE
MIC
E1/E2 LOAD
PROGRAMS SELECTOR
STEREO DIGITAL
EFFECTS PROCESSORS
E 1
E 2
R
L
(mono)
LINE
MIC
R
L
(mono)
LINE
MIC
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
R
L
(mono)
LINE
MIC
0
3
6
9
12
3
6
9
12
dB dB
0
3
6
9
12
3
6
9
12
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
LINE
INSERT
MIC
LINE
INSERT
MIC
LINE
INSERT
MIC
GAIN
8
10
64
2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
3.18
1.6.75 1.3
2.3
KHz
LF
MF
HF
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
GAIN
8
10
64
2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
3.18
1.6.75 1.3
2.3
KHz
LF
MF
HF
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
GAIN
8
10
64
2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
3.18
1.6.75 1.3
2.3
KHz
LF
MF
HF
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
6 7 8 9 10 11 12 13 14 15 16
2
D
A B L R
B L
1
CAR
LIFT
FUSE F
5 A 220V
50/60Hz
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
215 SA MOD.
SERIAL N.
POWER
800W RMS
INPUT
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
100Hz 20KHz
L
RR
LL
Button PUSHED: x-over mode
☞
LIFT
GND
2
7
6
5
4
9
8
3
1
INPUT X-OVER OUT
FLAT
LINK
100Hz 20KHz
LL
18
Connection example A:
MASTER L - R OUTS
LIFT
FUSE F
6,3 A
220V
50/60Hz
GND
2 / WAY PROCESSOR CONTROLLED
ACTIVE SPEAKER SYSTEM
Montarbo
20 A MOD.
SERIAL N.
600+250W RMS
XLR
1 GND
2
3
TOPREVENT RISK OF FIRE
ALWAYSREPLACE FUSES
WITHSAME TYPE AND RATINGS.
CAUTION :
CAUTION :
TOPREVENT ELECTRICAL SHOCK,
DONOT REMOVE COVERS.
NOUSER - SERVICEABLE PARTS INSIDE.
REFERSERVICING TO QUALIFIED
SERVICEPERSONNEL.
VOL.
2
7
6
5
4
9
100
8
3
1
POWER
H.F.
2
7
6
5
4
9
100
8
3
1
POWER CONSUMPTION 1600W
LINKOUT IN
LINKOUT IN
I
0
W
10K 0,775V RMS
LIFT
FUSE F
6,3 A
220V
50/60Hz
GND
2 / WAY PROCESSOR CONTROLLED
ACTIVE SPEAKER SYSTEM
Montarbo
20 A MOD.
SERIAL N.
600+250W RMS
XLR
1 GND
2
3
TOPREVENT RISK OF FIRE
ALWAYSREPLACE FUSES
WITHSAME TYPE AND RATINGS.
CAUTION :
CAUTION :
TOPREVENT ELECTRICAL SHOCK,
DONOT REMOVE COVERS.
NOUSER - SERVICEABLE PARTS INSIDE.
REFERSERVICING TO QUALIFIED
SERVICEPERSONNEL.
VOL.
2
7
6
5
4
9
100
8
3
1
POWER
H.F.
2
7
6
5
4
9
100
8
3
1
POWER CONSUMPTION 1600W
LINKOUT IN
LINKOUT IN
I
0
W
10K 0,775V RMS
one 215SA + two W20A active systems
mixer L / R outputs ➟ 215SA L / R inputs
215SA L
/ R outputs ➟ W20A inputs
215SA
W20A
W20A
biamped 2-way speaker system
biamped 2-way speaker system
active subwoofer
APPENDIX

215 SA
Hz 31 63
63
125
125
250
250
500
500
1K
1K
2K 4K
4K
8K 16K
16K
0
3
6
9
3
6
9
12
15
18
0
3
6
9
3
6
9
12
15
18
EQ OUT
8
10
64
2
0
8
10
64
2
0
GAIN
8
64
2
GAIN
8
64
2
HF
8
15
22
8
15
HM
8
15
22
8
15
HF
8
15
22
8
15
HM
8
15
22
8
15
dBdB
AA
on on
10
3
0
3
20
dB
INPUT LEVEL
10
3
0
3
20
dB
INPUT LEVEL
8
10
64
2
0
8
10
64
2
0
8
64
2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
64
2
flat
AA
AUX SEND
EXT. EFF. SEND
flat
OUTPUTS LEVEL
0
3
6
9
3
6
9
12
15
18
EQ
10 10
Montarbo
Montarbo
I
EFF SEND
230V
50 60Hz
POWER
0
12
L
12
STEREO EFF. RET.
R
(mono)
EFF. FT/SW12
48V D.C.
mutemute
MONO
AUX SENDCD
CTRL ROOM
L
R
AUX OUTPUTS
FUSE T
0,5 A
MASTER OUTPUTS
R
L
(mono)
LINE
MIC
E1/E2 LOAD
PROGRAMS SELECTOR
STEREO DIGITAL
EFFECTS PROCESSORS
E 1
E 2
R
L
(mono)
LINE
MIC
R
L
(mono)
LINE
MIC
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
R
L
(mono)
LINE
MIC
0
3
6
9
12
3
6
9
12
dB dB
0
3
6
9
12
3
6
9
12
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
LINE
INSERT
MIC
LINE
INSERT
MIC
LINE
INSERT
MIC
GAIN
8
10
64
2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
3.18
1.6.75 1.3
2.3
KHz
LF
MF
HF
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
GAIN
8
10
64
2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
3.18
1.6.75 1.3
2.3
KHz
LF
MF
HF
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
GAIN
8
10
64
2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
3.18
1.6.75 1.3
2.3
KHz
LF
MF
HF
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
6 7 8 9 10 11 12 13 14 15 16
2
D
A B L R
B L
1
CAR
active subwoofer
LIFT
FUSE F
6,3 A
220V
50/60Hz
GND
2 / WAY PROCESSOR CONTROLLED
ACTIVE SPEAKER SYSTEM
Montarbo
20 A MOD.
SERIAL N.
600+250W RMS
XLR
1 GND
2
3
TOPREVENT RISK OF FIRE
ALWAYSREPLACE FUSES
WITHSAME TYPE AND RATINGS.
CAUTION :
CAUTION :
TOPREVENT ELECTRICAL SHOCK,
DONOT REMOVE COVERS.
NOUSER - SERVICEABLE PARTS INSIDE.
REFERSERVICING TO QUALIFIED
SERVICEPERSONNEL.
VOL.
2
7
6
5
4
9
100
8
3
1
POWER
H.F.
2
7
6
5
4
9
100
8
3
1
POWER CONSUMPTION 1600W
LINKOUT IN
LINKOUT IN
I
0
W
10K 0,775V RMS
LIFT
FUSE F
5 A 220V
50/60Hz
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
215 SA MOD.
SERIAL N.
POWER
800W RMS
INPUT
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
100Hz 20KHz
L
RR
LL
LIFT
FUSE F
6,3 A
220V
50/60Hz
GND
2 / WAY PROCESSOR CONTROLLED
ACTIVE SPEAKER SYSTEM
Montarbo
20 AMOD.
SERIAL N.
600+250W RMS
XLR
1 GND
2
3
TOPREVENT RISK OF FIRE
ALWAYSREPLACE FUSES
WITHSAME TYPE AND RATINGS.
CAUTION :
CAUTION :
TOPREVENT ELECTRICAL SHOCK,
DONOT REMOVE COVERS.
NOUSER - SERVICEABLE PARTS INSIDE.
REFERSERVICING TO QUALIFIED
SERVICEPERSONNEL.
VOL.
2
7
6
5
4
9
100
8
3
1
POWER
H.F.
2
7
6
5
4
9
100
8
3
1
POWER CONSUMPTION 1600W
LINKOUT IN
LINKOUT IN
I
0
W
10K 0,775V RMS
Button PUSHED: x-over mode
☞
LIFT
GND
2
7
6
5
4
9
8
3
1
INPUT X-OVER OUT
FLAT
LINK
100Hz 20KHz
LL
LIFT
FUSE F
5 A 220V
50/60Hz
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
215 SA MOD.
SERIAL N.
POWER
800W RMS
INPUT
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
100Hz 20KHz
L
RR
LL
Connection example B:
biamped 2-way speaker system
W20A
W20A
215SA
active subwoofer
biamped 2-way speaker system
MASTER L - R OUTS
two 215SA + two W20A active systems
215SA
mixer L
/ R outputs ➟ 215SA 'R/ MONO ' inputs
215SA 'R' outputs ➟ W20A inputs
19
APPENDIX

215 SA
LIFT
FUSE F
6,3 A
220V
50/60Hz
GND
2 / WAY PROCESSOR CONTROLLED
ACTIVE SPEAKER SYSTEM
Montarbo
20 A MOD.
SERIAL N.
600+250W RMS
XLR
1 GND
2
3
TOPREVENT RISK OF FIRE
ALWAYSREPLACE FUSES
WITHSAME TYPE AND RATINGS.
CAUTION :
CAUTION :
TOPREVENT ELECTRICAL SHOCK,
DONOT REMOVE COVERS.
NOUSER - SERVICEABLE PARTS INSIDE.
REFERSERVICING TO QUALIFIED
SERVICEPERSONNEL.
VOL.
2
7
6
5
4
9
100
8
3
1
POWER
H.F.
2
7
6
5
4
9
100
8
3
1
POWER CONSUMPTION 1600W
LINKOUT IN
LINKOUT IN
I
0
W
10K 0,775V RMS
LIFT
FUSE F
5 A 220V
50/60Hz
GND
POWERED PROCESSOR CONTROLLED
Montarbo
STEREO SUBWOOFER SYSTEM
215 SA MOD.
SERIAL N.
POWER
800W RMS
INPUT
LEVEL
2
7
6
5
4
9
100
8
3
1
INPUT X-OVER OUT
FLAT
LINK
R / mono
100Hz 20KHz
L
RR
LL
LIFT
FUSE F
6,3 A
220V
50/60Hz
GND
2 / WAY PROCESSOR CONTROLLED
ACTIVE SPEAKER SYSTEM
Montarbo
20 A MOD.
SERIAL N.
600+250W RMS
XLR
1 GND
2
3
TOPREVENT RISK OF FIRE
ALWAYSREPLACE FUSES
WITHSAME TYPE AND RATINGS.
CAUTION :
CAUTION :
TOPREVENT ELECTRICAL SHOCK,
DONOT REMOVE COVERS.
NOUSER - SERVICEABLE PARTS INSIDE.
REFERSERVICING TO QUALIFIED
SERVICEPERSONNEL.
VOL.
2
7
6
5
4
9
100
8
3
1
POWER
H.F.
2
7
6
5
4
9
100
8
3
1
POWER CONSUMPTION 1600W
LINKOUT IN
LINKOUT IN
I
0
W
10K 0,775V RMS
20
Connection example C:one 215SA + two W20A active systems
mixer 'AUX' output ➟ 215SA 'R/
MONO ' input
mixer 'L' output ➟ W20A input
mixer 'L' output ➟ W20A input
biamped 2-way speaker system
biamped 2-way speaker system
active subwoofer
W20A
215SA
W20A
AUX OUT MASTER L - R OUTS
APPENDIX
Hz 31
31
63
63
125
125
250
250
500
500
1K 2K
2K
4K 8K
8K
16K
16K
0
3
6
9
3
6
9
12
15
18
0
3
6
9
3
6
9
12
15
18
EQ OUT
8
10
64
2
0
8
10
64
2
0
GAIN
8
64
2
GAIN
8
64
2
HF
8
15
22
8
15
HM
8
15
22
8
15
HF
8
15
22
8
15
HM
8
15
22
8
15
dBdB
AA
on on
10
3
0
3
20
dB
INPUT LEVEL
10
3
0
3
20
dB
INPUT LEVEL
8
10
64
2
0
8
10
64
2
0
8
64
2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
8
64
2
flat
AA
AUX SEND
EXT. EFF. SEND
flat
OUTPUTS LEVEL
0
3
6
9
3
6
9
12
15
18
EQ
10 10
Montarbo
Montarbo
I
EFF SEND
230V
50 60Hz
POWER
0
12
L
12
STEREO EFF. RET.
R
(mono)
EFF. FT/SW12
48V D.C.
mutemute
MONO
AUX SENDCD
CTRL ROOM
L
R
AUX OUTPUTS
FUSE T
0,5 A
MASTER OUTPUTS
R
L
(mono)
LINE
MIC
E1/E2 LOAD
PROGRAMS SELECTOR
STEREO DIGITAL
EFFECTS PROCESSORS
E 1
E 2
R
L
(mono)
LINE
MIC
R
L
(mono)
LINE
MIC
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
R
L
(mono)
LINE
MIC
0
3
6
9
12
3
6
9
12
dB dB
0
3
6
9
12
3
6
9
12
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
GAIN
8
10
64
2
HF
8
15
22
8
15
MF
8
15
22
8
15
LF
8
15
22
8
15
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
LINE
INSERT
MIC
LINE
INSERT
MIC
LINE
INSERT
MIC
GAIN
8
10
64
2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
3.18
1.6.75 1.3
2.3
KHz
LF
MF
HF
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
GAIN
8
10
64
2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
3.18
1.6.75 1.3
2.3
KHz
LF
MF
HF
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
GAIN
8
10
64
2
8
10
64
2
0
8
10
64
2
0
8
10
64
2
0
B
A
C
D
8
10
64
2
0
8
10
64
2
0
post
pre
E1
3.18
1.6.75 1.3
2.3
KHz
LF
MF
HF
8
15
22
8
15
8
15
22
8
15 dB
8
15
22
8
15
6 7 8 9 10 11 12 13 14 15 16
2
D
A B L R
B L
1
CAR
