Ceiling Fan Installation Instructions
35$$*5.*6&26
"  ! 
Total fan weigh
with light
092010

Installation work and electrical wiring must be done b y qualified person(s) in accordance with applicable codes and standards (ANSI/NFP A 70-
1999), including fire-rated construction.
Use this unit only in the manner intended b y the manufacurer. If you have any questions contact the manufacturer.
After making the wire connections, the wires should be spread apart with the grounded conductor and the equipment -grounding conductor on
one side of the outlet bo x and ungrounded conductor on the other side of the outlet bo x.
Before you begin installing the fan, Switch power off at Service panel and lock service disconnecting means to prev ent power from being
switched on accidentally. When the service disconnecting means cannot be lock ed, securely fasten a prominent w arning device, such as a tag,
to the service panel.
Be cautious! read all instructions and safet y information before installing your new fan. Review the accompanying assembly diagrams.
When cutting or drilling into w all or ceiling, do not damage electrical wiring and other hidden utilities.
Make sure the installation site y ou choose allows the fan blades to rotate without an y obstructions. Allow a minimum clearance of 7 feet from
the floor to the trailing edge of the blade.
To reduce the risk of fire, electric shock, or personal injury , mount to outlet box or supporting system acceptable for fan support. Use only the
screws provided with the outlet box. (Mounting must support at least 35 lbs. (16kg.)).
Do not bend blade holders during installation to motor, balancing or during cleaning. Do not insert foreign object between rotating blades.
Attach the mounting bracket using only the hardware supplied with the outlet bo x.
To reduce the risk of fire or electric shock, do not use this fan with an y solid state fan speed control device, or v ariable speed control.
If this unit is to be installed o ver a tub or shower, it must be marked as appropriate for the application.
NEVER place a switch where it can be reached from a tub or shower .
The combustion airflow needed for safe oper ation of fuel-burning equipment may be affected by this unit’s operation. Follow the heating equip-
ment manufacturer’s guideline safety standards such as those published b y the National Fire Protection Association (NFP A), and the American
Society for Heating, Refrigeration and Air Conditioning Engineers (A SHRAE) and the local code authorities.
Before servicing or cleaning unit, S witch power off at Service panel and lock service disconnecting means to prev ent power from being switched
on accidentally. When the service disconnecting means cannot be lock ed, securely fasten a prominent w arning device, such as a tag, to the
service panel.
Note - For Outdoor Fans Only: Suitable for use in damp locations when installed in a GFCI protected br anch circuit.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
Installation
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJUR Y TO PERSONS,
OBSERVE THE FOLLOWING: READ AND SAVE THESE INSTRUCTIONS
SAFETY TIPS
TTOOOOLLSSRREEQQUUIIRREEDD
PPhhiilllliippss SSccrreewwddrriivveerr WWiirree CCuutttteerrss PPlliieerrssSStteepp LLaaddddeerr

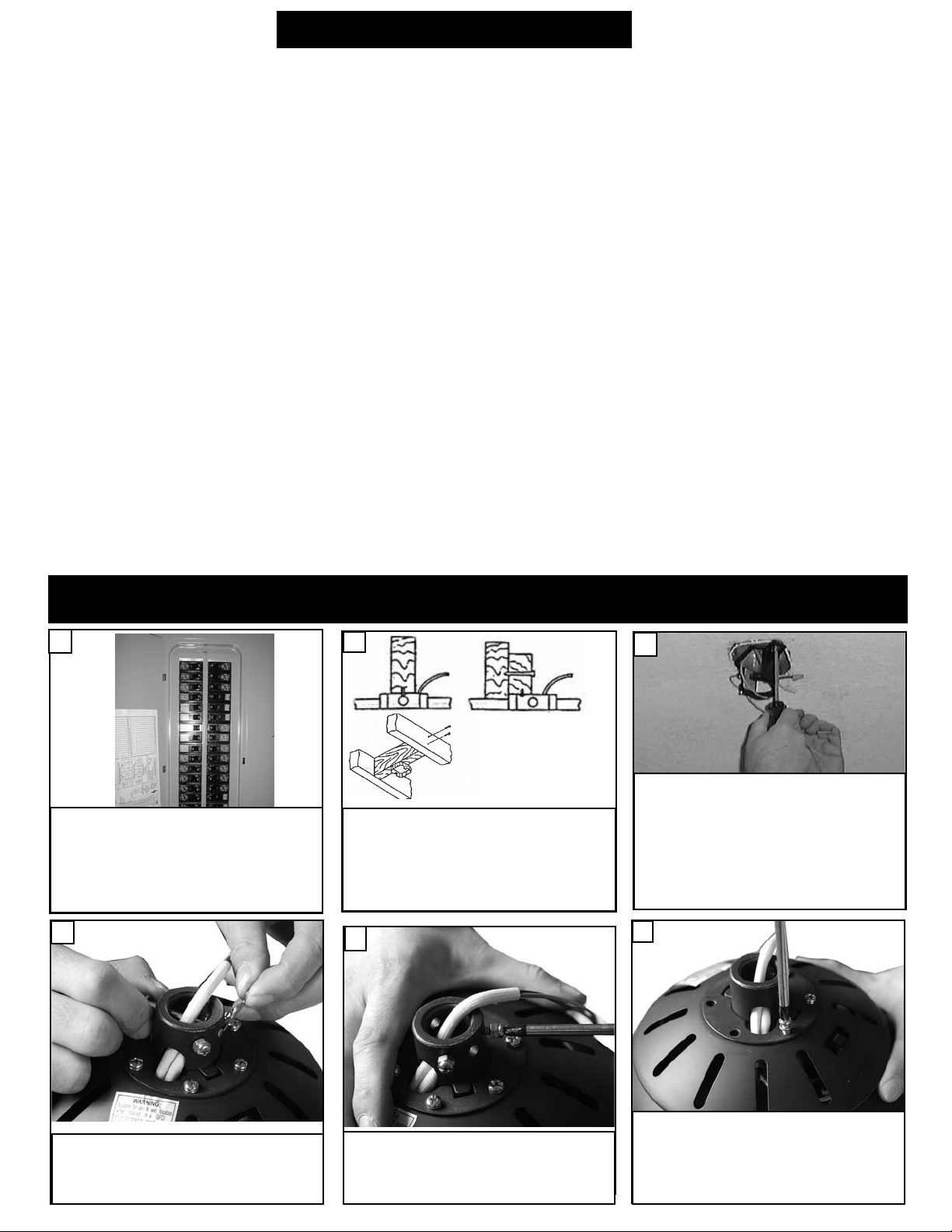

Before you begin installing the fan, S witch
power off at Service panel and lock service dis -
connecting means to prevent power from being
switched on accidentally. When the service dis -
connecting means cannot be locked, securely
fasten a prominent warning device, such as a
tag, to the service panel.
1
Loosen lock nuts and screws on y oke
till you can not feel screw on inside
of yoke.
Remove keeper from cross pin and
then cross pin from yoke. Replace
keeper on cross pin and sa ve.
4
Remove 6 yoke screws and save.
6
Before installing this fan make sure the outlet
box is properly installed to the house structure.
To reduce the risk of fire, electric shock, or per -
sonal injury, mount to outlet box or supporting
system acceptable for fan support. (Mounting
must support at least 35 lbs.(16 kg.)).
2
Use metal outlet box suitable for fan support
(must support 35 lbs). Before attaching fan to
outlet box, ensure the outlet bo x is securely
fastened by at least two points to a structur al
ceiling member ( a loose bo x will cause the fan
to wobble). Use only the screws pro -
vided with the outlet box.
3
5

Raise fan with downrod assembled to
the ceiling bracket and hang fan
assembly. Be sure to rotate the
downrod ball so that the notch in the
bracket engages the slot in the ball.
14
Align hole in downrod with hole in
yoke and install cross pin. Install
downrod into yoke. Install keeper
into cross pin.
12
Tighten 2 downrod set screws and
lock nuts.
13
Install remote receiver by sliding into opening in
the Mounting bracket. Make sure that the dip
switches on the Transmitter and the Receiver
are set to the same position.
17
Fan and light kit combinations o ver 35 lbs,
in both flush and downrod mode the safet y
cable must be installed into the house struc -
ture beams using the 3” lag screws,w ashers,
and lock washers. provided. Make sure that
when the safety cable is fully extended the
lead wires are longer than the cable and no
stress is placed on the lead wires.
15 Safety cable installation
Safety Cable
Lag Screw
safety
cable
3” lag
screw
lock
washer
washer
Make wiring connections as indicated abo ve.
White from fan to white from remote mark ed
N. Blue from fan to blue from remote mark ed
light. Black from fan to Black from remote
marked L. White from house to white from
remote marked AC N . Black from house to
Black from remote marked AC L. Connect all
green ground wires to Ground wire from
House.
white
black
18
Remove upper motor housing.
7
Place blades in the side slots of the
motor. Line up the 3 holes and install
washers and screws securely.
8
Replace upper motor housing.
9
Align the 6 holes on the y oke and
replace with the screws saved from
earlier step. Tighten securely.
10
Slide canopy and yoke cover onto the
downrod. Thread the leadwires and
safety cable through the downrod as
shown.
11
Set dip switches on the R emote Transmitter and Remote
Receiver to the same settings. This must be done so the
units will communcate properly. If you have other fans you
can set to control from one transmitter by setting both
receivers the same as the transmitter. If you have more
than one fan with remote. You can set the dip switches to
different positiosns to have seperate control.
Remote Transmitter Dip swtiches
Remote Receiver Dip switches
16

Reverse function for this fan is a
switch on top housing of the fan
body. Turn fan off and flip switch,
this will reverse the direction of the
blades.
30
Remove 3 screws from the frame with the
glass. Save these screws.
27
Place light kit cover over frame with
the glass aligning the 3 holes. Install
and secure the 3 screws.
28
Loosen 2 screws and remove 1
screw. Save screw removed.
21
Plug white wire from fan to white
wire from light kit. Then plug black
wire from fan to black wire from light
kit.
23
Loosen 3 set screws. Place glass into
frame and tighten 3 set screws
securely.
26
Make wire connections to power source using
wire nuts provided. Make sure that no filiments
are outside of the wirenut. After making the
wire connections, the wires should be spread
apart with the grounded conductor and the
equipment-grounding conductor on one side of
the outlet box and ungrounded conductor on
the other side of the outlet bo x.
19
Install the 3 x 40 watt incandescent candelabra
bulbs. Bulbs included.
# 9*50&14.2,7-*+&2:.00
5*6807.27-*+&20.,-766-877.2,)3:2
827.07-*4534*5:&77&,*3+'80'6&5*
.267&00*) *6*77-*0.,-76'<7852.2,3++
7-*:&006:.7(-'5*&/*535'<5*137*
*40&(*'80'6:.7-7-*(355*(7:&77&,*
'80'678527-*43:*532

Raise glass with the frame up to the
light kit socket assembly aligning 3
pertruding nipples. Twist counter
clockwise to lock into place. Be sure
that the glass and frame goes all the
way up to the motor.

Loosen one and remove one preassem-
bled screw from mounting bracket.
Save screw. Lift canopy up, aligning its
keyhole slot with the preassembled
screw on mounting bracket and twist
clockwise to lock in place. Re-install the
removed screw and tighten all screws
securely.
20
Loosen 2 screws and remove 1 screw
from light fixture.
Attached heat shield onto light fixture,
aligning its keyhole slots with the screws
on light fixture and twist into place. Re-
install the screw removed and tighten all
screws securely.
24
Attached light fixture onto the plate,
aligning its keyhole slots with the
screws on the plate. Twist clockwise
till lock. Re-install the screw removed
in step 21. Tighten all screws secure-
ly.
22

Install wall control unit to outlet bo x
using machine screws provided.
33
Attach front cover to wall control
with screws provided. Snap battery
cover in place.
34
Remove cover by snaping off from top or bot -
tom. Remove battery cover. Install 12V battery
into wall remote. Duracell MN21 / Eveready A23
/ GP 23A all 12V.
Place face plate over battery compartment and
buttons. Place remote over 2 pins on front
cover. Attach cover of remote by placing over 4
pins and snaping into place.
32
31 HAND HELD INSTALL
WALL MOUNT INSTALL

Remote Control Transmitter Features:
FAN SPEED Depress “l dot” for low speed, “2 dots” for medium or “3 dots” for
high. To turn fan off press square”.
LIGHT DIMMER To turn light on, press light dimmer once quickly . To turn off
press once quickly while light is on. To dim light hold down button “light dimmer ”.
The light will cycle from bright to dim to bright until button is released. Light will
maintain last setting if turned off.
HIGH SPEED
MEDIUM SPEED
LOW SPEED
FAN OFF SETTING
(Turns fan off only) LIGHT ON/OFF SET-
TING AND DIMMER
(Press and hold to
dim light infinitively)
LED LIGHT

1.Check main and branch circuit fuses or circuit breakers.
2.Check line wire connections to fan and switch wire connections in switch housing.
3.Check to make sure the dip switches from the transmitter and receiver are set on the same
frequency.
! &/*685*1&.243:*5.67852*)3++
4. ake sure forward/reverse switch is firmly in position. Fan will not operate when switch is in
the middle.
1.Check to make sure all screws in motor housing are snug (not over tightened).
2.Check to make sure the screws which attach the fan blade holder to the motor are tight.
3.Check to make sure wire nut connectors in switch housing are not rattling against each
other or against the interior wall of the switch housing.
! &/*685*1&.243:*5.67852*)3++'*+35**27*5.2,6:.7(--386.2,
4.Some fan motors are sensitive to signals from Solid State variable speed controls. 
!&30.)7&7*9&5.&'0*64**)(327530
5.Allow "break-in" period of 24 hours. ost noises associated with a new fan will disappear
after this period.
1. ake sure that the ridge of the canopy engages the notch in the downrod ball.
2.Check that all blades are screwed firmly into blade holders.
3.Check that all blade holders are tightened securely to motor.
4. ake sure that canopy and mounting bracket are tightened securely to ceiling junction box
and junction box is mounted firmly to ceiling joist.
5. ost fan wobble problems are caused when blade levels are unequal. Check this level by
selecting a point on the ceiling above the tip of one of the blades. easure this distance from
blade tip to ceilng. Keeping measure within 1/8", rotate the fan until the next blade is posi-
tioned for measurement. Repeat for each blade. If all blade levels are not equal, you can
adjust blade levels by the following procedure. To adjust a blade tip down, insert a washer
(not supplied) between the blade and blade holder at the screw closest to the motor. To
adjust a blade tip up, insert washer (not supplied) between the blade and blade holder at the
two screws farthest from the motor. Reverse the position of the washer if blades mount from
top of blade.
6.If blade wobble is still noticeable, interchanging two adjacent (side by side) blades can
redistribute the weight and possibly result in smoother operation.
1.Check wire from fan to make sure it is connected to hot wire from house.
2.Check for loose or disconnected wires in fan switch housing.
3.Check for loose or disconnected wires in light kit.
4.Check for faulty light bulbs.
# 9*50&14.2,7-*+&2:.005*6807.27-*+&20.,-766-877.2,)3:2
827.07-*4534*5:&77&,*3+'80'6&5*.267&00*)
*6*77-*0.,-76'<7852.2,3++7-*:&006:.7(-'5*&/*535'<5*137**40&(*'80'6
:.7-7-*(355*(7:&77&,*'80'678527-*43:*532
! &/*685*1&.243:*5.67852*)3++'*+35**27*5.2,6:.7(--386.2,
2. If fan sounds noisy:
1. If fan does not start:
3. If fan wobbles:
4. If light does not work:
Trouble Shooting
If you have difficulty operating your new ceiling fan, it may be the result of incorrect assembly, installation,
or wiring. In some cases, these installation errors may be mistaken for defects. If you experience any faults,
please check this Trouble Shooting Chart. If a problem cannot be remedied, or you are experiencing difficulty
in installation, please call our Customer Service Center at the number printed on your parts list insert sheet.
#&52.2,*+35*6*59.(.2,35(0*&2.2,82.7:.7(-43:*53++&7*59.(*4&2*0&2)03(/6*59.(*).6
(322*(7.2,1*&267345*9*2743:*5+531'*.2,6:.7(-*)32&((.)*27&00<#-*27-*6*59.(*).6
(322*(7.2,1*&26(&2237'*03(/*)6*(85*0<+&67*2&4531.2*27:&52.2,)*9.(*68(-&6&7&,
737-*6*59.(*4&2*0
538'0* 8,,*67*)*1*)<
Customer Service Center:
301West Washington St.
Riverside, NJ 08075
1-800-519-4092
www.montecarlofans.com

manuel de
l´utilisateur
Instructions pour l´installation d´un
ventilateur de plafond
LIRE E GARDER CES INS RUC IONS
Por 5LNR52XXD-L Serie Ventilateurs
Poids total du ventilateur
et du kit d’éclairageht

Desserrer les deux vis de blocage et
écrous jusqu’à ce qu’ils ne soient
plus palpables à l’intérieur de la
chape.
Enlever la pince d’arrêt de la
goupille, retirer la goupille et replac -
er la pince d’arrêt dans la goupille.
Ranger pour usage ultérieur.
45
OUTILS REQUIS
Tournevis cruciforme Coupe-fils Pinces Escabeau
1. L’installation et le câblage électrique doiv ent être exécutés par une ou plusieurs personnes qualifiées, conformément à tous les codes et normes
(ANSI/NFPA 70-1999) applicables, y compris la construction anti-incendie.
2. N’utiliser cette unité que de la manière prévue par le fabricant. Si v ous avez des questions, veuillez contacter le fabricant.
3. Une fois l’ensemble des fils r accordés, ceux-ci doivent être séparés, le branchement de mise en terre et son conducteur étant d’un côté de la boîte
de raccordement et le conducteur non relié à la terre de l’autre côté de cette dernière.
4. Avant de commencer l’installation du ventilateur, couper le courant au tableau électrique correspondant et v errouiller les dispositifs de coupure de
service afin d’empêcher la remise accidentelle du cour ant. Lorsque les dispositifs de coupure de cour ant ne peuvent pas être verrouillés, apposer avec
soin un dispositif d’avertissement bien visible, tel qu’une étiquette, sur le tableau électrique.
5. Prudence ! Lire toutes les instructions et conseils de sécurité a vant d’installer votre nouveau ventilateur. Étudier les schémas inclus dans l’emballage.
6. Faire attention de ne pas endommager le câblage électrique ou autre service caché, lors de la pr atique de trous au mur ou au plafond.
7. S’assurer que l’endroit choisi pour l’installation permet aux pales du v entilateur de tourner sans obstruction. Le bord arrière des pales doit être au
minimum à 7 pieds (2,1 mètres) du sol.
8. ATTENTION: NE MONTER QUE LUR LES BOÎTES DE RACCORDEMENT INDIQU ANT QUE LE MONTAGE D’UN VENTILATEUR Y EST PERMIS. Pour la
réduction des risques d’incendie, de chocs électriques ou de blessures corporelles, installer sur une boîte de r accordement ou un systéme de support
acceptable pour un ventilateur. Utilisez uniquement les vis fournis a vec le boîtier de sortie de cour ant.(Le montage doit supporter au moins 35 lbs (16
kg))
9. Ne pas plier les porte-pales au cours de l’installation sur le moteur , de l’équilibrage ou du nettoyage. Ne pas insérer de corps étr anger entre les pales
en mouvement.
10. Lors de la fixation des supports de suspension, n’utiliser que la quincaillerie fournie a vec la boîte de raccordement.
11. Pour la réduction des risques d’incendie ou de chocs électriques, ne pas utiliser ce v entilateur avec un dispositif électronique de contrôle de la
vitesse ou à une commande de v ariation de la vitesse.
12. Si cette unité est destinée à une installation au-dessus d’une baignoire ou d’une douche, elle doit être reconnue comme acceptable pour une telle
application.
13. Ne JAMAIS installer de commutateur en un endroit accessible d’une baignoire ou douche.
14. Le débit en air de combustion requis pour le fonctionnement en toute sécurité d’équipements alimentés par du combustible peut être affecté par la
mise en marche de cette unité. Suivre les directiv es et appliquer les normes de sécurité indiquées par le fabricant d’un tel équipement, comme celles
communiquées par l’Association Nationale de la Protection contre les Incendies (NFP A) et par les Ingénieurs de l’Association Américaine du Chauffage,
de la Réfrigération et de l’Air Climatisé (ASHRAE) et par les autorités responsables des codes locaux.
15. Avant d’effectuer le service de l’unité ou de la netto yer, couper le courant au tableau électrique correspondant et v errouiller les verrouiller les dis-
positifs de coupure de service afin la remise accidentelle du cour ant. Lorsque les dispositifs de coupure de cour ant ne peuvent pas être verrouillés,
apposer avec soin un dispositif d’avertissement bien visible, tel qu’une étiquette, sur le tableau électrique.
Remargue - Uniquement pour les ventilateurs extérieurs: Indiqué pour des lieux humides lorsque monté sur un circuit de dériv ation portégé par
un disjoncteur de fuite á terre.
Installation
Conseils de sécurité
ATTENTION : SUIVRE CES CONSEILS AFIN DE RÉDUIRE LES RISQUES D’INCENDIE,
D’ÉLECTROCUTION OU DE BLESSURE.
Utilisez la boîte de sortie de cour ant en métal
pouvant supporter le poids du v entilateur
(35lbs./16kg.). Avant de relier le ventilateur à
la boîte de sortie de cour ant, assurez-vous que
celle-ci est parfaitement attachée au moins en
deux points à une pièce de charpente du pla -
fond (une boîte de sortie de cour ant mal
attachée provoquera des secousses du ventila-
teur). Utilisez uniquement les vis fournis
avec le boîtier de sortie de courant.
3
Avant de procéder à l’installation du v entilateur,
coupez le courant au niveau du panneau d’en-
trée d’électricité et verrouillez le dispositif de
sectionnement pour éviter que le cour ant ne
soit branché accidentellement. Si vous ne par-
venez pas à verrouiller le dispositif de section -
nement, placez sur le panneau d’entrée d’élec -
tricité une pancarte ou une étiquette de mise
en garde bien visible.
1
Avant d’installer ce ventilateur , vérifiez que la
boiîte de sortie de courant est bien connectée à
la charpente du bàtiment. Pour éviter les
risques d’incendie, d’électrocution ou d’accident,
montez le ventilateur uniquement à une boîte
de sortie de courant ou à un systéme de sup -
port pouvant supporter le poids du v entilateur.
(L’ensemble de montage doit pouvoir supporter
au moins 35lbs.(16 kg.))
2
Enlevez 6 vis de joug et les
économisez.
6

Soulever l’ensemble du ventilateur
avec la tige vers le support du pla-
fond et suspendre l’ensemble.
Tourner la boule de la tige de
maniére que l’encoche du support
s’engage dans la fente de la boule.
14
Installer la tige descendante avec les
couvercles de monture et de chape
dans la chape. Aligner le trou de la
tige descendante sur celui de la
chape et monter la contre-goupille.
Placer la pince d’arrêt dans la con -
tre-goupille.
12
Serrer les 2 vis de blocage de la tige
descendante et les contre-écrous.
13
Remplacez le logement de moteur
supérieur.
9
Installez le récepteur de télécommande en le
faisant coulisser dans l’ouverture pratiquée
sur le support de suspension. Assurez -vous
que les commutateurs DIP sur l’émetteur et
le récepteur sont réglés sur la même posi -
tion.
17
Pour le montage destiné au Canada, que ce soit selon la
méthode de suspension encastrée ou selon la méthode de
la tige verticale, le câble de sécurité doit être installé
dans les poutres de la charpente du bâtiment à l’aide des
vis à bois à tête carrée de 7,62 cm fournies à cet effet.
Assurez-vous que lorsque le câble de sécurité est entière -
ment déplié, les fils de connexion sont plus longs que le
câble et qu’ils ne sont soumis à aucun effort de tension.
15 Montage destiné au Canada uniquement
câble de sécurité
Vis à bois à tête carrée
câble de sécurité
rondelle
Vis à bois à tête carrée
rondelle de blocage
Faire le câblage comme indiqué précédemment.
Le fil blanc du ventilateur doit être raccordé au fil
blanc de la télécommande marqué N. R accorder
le fil noir du ventilateur au fil noir de la télécom -
mande marqué L, et le fil blanc de la maison au fil
blanc de la télécommande marqué AC N.
Raccorder le fil noir de la maison au fil noir de la
télécommande marqué AC L et r accorder tous les
fils de mise à terre v erts au fil de mise à terre de
la maison.
18 Ventilateur Maison
blanc
noir
verts
blanc
noir
bleu
Glissez la couverture de verrière et
de joug sur le downrod. Filetez les
fils et le câble de sûreté par le down -
rod comme montré.
11
Placez les lames dans les fentes
latérales de moteur. Alignez les 3
trous et installez les rondelles et les
vis solidement.
8
Enlevez le logement de moteur
supérieur.
7
Alignez les 6 trous sur le joug et les
remplacez avec les vis sauvées d'une
étape plus tôt. Serrez solidement.
10
Set dip switches on the Remote Transmitter and Remote
Receiver to the same settings. This must be done so the
units will communcate properly. If you have other fans you
can set to control from one transmitter by setting both
receivers the same as the transmitter. If you have more
than one fan with remote. You can set the dip switches to
different positiosns to have seperate control.
Remote Transmitter Dip swtiches
Remote Receiver Dip switches
16

Enlevez 3 vis de l'armature a vec le
verre. Économiser ces vis.
27
Placez la couverture légère de kit au-
dessus de l'armature avec le verre
alignant les 3 trous. Installez et fix ez
les 3 vis.
28
La fonction renversée pour ce venti-
lateur est un passage sur le loge -
ment supérieur du corps de v entila-
teur. Le ventilateur de tour au loin et
le commutateur de chiquenaude, ceci
renverseront la direction des lames.
30
Branchez le fil blanc du v entilateur
au fil blanc du kit léger. Branchez
alors le fil noir du v entilateur pour
noircir le fil du kit léger.
Desserrez 2 vis et enlevez 1 vis.
Économiser la vis enlevée.
21
23
Détachez 3 vis de réglage. Placez le
verre dans l'armature et serrez 3 vis
de réglage solidement.
26
Reliez tous les fils électriques à la source
d’énergie en utilisant les capuchons élec -
triques fournis à cet effet. Assurez -vous
qu’aucun filament ne dépasse des capu -
chons électriques. Après avoir établi les
liaisons électriques, vous devez étaler les
fils en mettant le conducteur mis à la
masse et le conducteur de mise à la terre
de l’appareillage d’un côté du boîtier de
sortie de courant et le conducteur non mis
à la terre de l’autre côté de la boîte de
sortie de courant.
19
Installez les ampoules basses de can-
délabres de 3 x 40 watts. Ampoules inclus-
es. AVER ISSEMEN : les lumières du
ventilateur ne s'allumeront pas avec
des ampoules au wattage supérieur à
celui nécessaire. Deconnecter les
lumières en éteignant l'interrupteur, le
disjoncteur, ou par télécommande le
cas échéant. Remplacer les ampoules
par de
nouvelles au wattage adéquat, puis
ouvrir le courant.
25
Soulevez le verre avec l'armature
jusqu'à la douille légère de kit alig-
nant 3 mamelons pertruding. Tordez
contre dans le sens des aiguilles
d'une montre à la serrure dans l'en-
droit. Soyez sûr que le verre et l'ar-
mature va toute la manière jusqu'au
moteur.
29
Fixer le luminaire sur la plaque en
alignant ses fentes avec les vis sur la
plaque. Tourner dans le sens des
aiguilles d’une montre jusqu’au
verrouillage. Remettre la vis retirée
lors de l’étape 21. Bien serrer toutes
les vis.
22
Desserrer 2 vis et retirer 1 vis du
luminaire. Fixer le bouclier thermique sur
le luminaire en alignant ses fentes avec
les vis sur le luminaire et tourner en place.
Remettre la vis retirée et bien serrer
toutes les vis.
24
Dévissez une vis préassemblée du support
de montage et retirez-en une autre. Mettez
la vis de c té. Soulevez le couvercle, alignez
les encoches en trou de serrure de celui-ci
sur les vis du support de montage, puis
tournez-le dans le sens des aiguilles d'une
montre pour le fixer en place. Vissez de nou-
veau la vis que vous avez conservée et ser-
rez toutes les vis.
20

31
Enlever le couvercle en désen-
gageant le haut ou le bas. Installer
une pile de 12 volts dans la télécom-
mande murale, marque Duracell
MN21 / Eveready A23 / GP 23A.
Placez le plat de visage au-dessus du
compartiment et des boutons de bat -
terie. Placez l'extérieur plus de 2
bornes sur la couverture. Attachez la
couverture de l'extérieur en plaçant
plus de 4 bornes et snaping dans
l'endroit.
32
Reliez l’interrupteur de commande
murale à la boîte de sortie de
courant à l’aide des vis mécaniques
fournis à cet effet.
33
Attachez le couvercle d’interrupteur
avant à l’interrupteur de commande
murale à l’aide des vis fournis à cet
effet.
34

Fonctions du transmetteur à distance :
La VITESSE de VENTILATEUR diminuent "l point" pour à vitesse réduite, "2
points" pour le milieu ou "3 points" pour la haute. Pour tourner le ventila-
teur outre de la place de pression ".
GRADATEUR LÉGER pour allumer la lumière, gradateur léger de pression une
fois rapidement. Pour s'éteindre serrez une fois rapidement tandis que la
lumière est allumée. Pour obscurcir la lumière maintenez le bouton "grada-
teur léger". La lumière fera un cycle de lumineux pour obscurcir à lumineux
jusqu'à ce que le bouton soit libéré. La lumière maintiendra pour la dernière
fois le réglage si arrêtée.
À GRANDE
VITESSE
VITESSE MOYENNE
À VITESSE
RÉDUITE
ÉVENTEZ OUTRE DU
RÉGLAGE (ventila-
teur de tours au loin
seulement)
ARRANGEMENT ET
GRADATEUR
"marche/arrêt"
LÉGERS (pression et
prise pour obscurcir la
lumière infinitively)
LUMIÈRE DE LED

1.Vérifier le statut des fusibles et disjoncteurs du circuit principal et des circuits auxiliaires.
2.Vérifier les branchements électriques de l'installation centrale sur le ventilateur et changer de place
ceux effectués au niveau du boîtier de transition.
3. Assurez-vous que les réglages des commutateurs DIP de l’émetteur et du récepteur de télécom-
mande sont les mêmes.
A EN ION: S´assurer auparavant que l'alimentation principale est coupée.
4.Assurez-vous que l’interrupteur de marche anant/arriére est bien placé en position haute ou basse.
Le ventilateur ne fonctionne pas lorsque l’interupteur se trouve en position médiane.
1.Vérifier que toutes les vis équipant l'habillage du bloc moteur sont bien (mais pas trop) serrées.
2.Vérifier que les vis qui attachent les porte-pales sur le bloc moteur, sont bien serrées..
3.Vérifier qu'aucun des capuchons de connexion électrique présents dans le boîtier de transition ne
s'entrechoque ou ne cogne contre la paroi intérieure du boîtier.
A EN ION: S´assurer que l'alimentation principale est coupée avant d'ouvrir le boîtier de
transition.
4.Certains moteur sont sensibles aux signaux provenant des commanades électroniques de la vitesse.
NE PAS UTILISER ce type de commande.
5. Computer 24 heures de rodage . La plupart des bruits émis par un nouveau ventilateur disparais-
sent au bout de 24 heures de fonctionnement.Toutes les pales ont été lestées et sont groupées par
poids. La densité de bois peut varier, ce qui peut causer lóscillation du ventilateur même lorsque les
pales ont été assorties par poids. Les étapes suivantes devraient permettre l éliminer presque totale
oscillations. Inspecter à la recherche d'oscillations à la fin de chaque étape..
1.S’ assurer que la nervure de la garniture s’engage dans l’encoche de la rotule de la tige verticale.
2.S´assurer que toutes les pales sont bien vissées sur les porte-pales.
3.S’ assurer que tous les porte-pales sont bien vissées sur le moteur.
4.S´assurer que le cache et le support de suspension sont fermement montés au plafond sur la boîte
de raccordement et que cette derniére est fermement attachée à la poutrelle..
5.La plupart des problémes d'oscillation surviennent quand les pales ne sont pas de niveau. Vérifier le
niveau des pales en sélectionnant un point de référence au plafond , en projection verticale au-dessus
d'une des extrémités des pales. esurer la distance trouvée comme indiqué. En gardant la régle à 1/8
pouce (0,3 cm) des extrémités, faire tourner le ventilateur jusqu'à ce que la pale suivante soit à même
d'être mesurée. Recommencer la procédure por chaque pale. Si certaines pales ne sont pas de niveau,
celui-ci peut être obtenu en appliquant la procédure suivante. Pour abaisser l'extrémité d'une pale,
introduire une rondelle (non fournie) entre la pale en question et son porte-pale , sous la vis qui est la
plus proche du bloc moteur. Pour remonter l'extrémité d'une pale, introduire une rondelle (non fournie)
entre la pale en question et son porte-pale, sous les deux vis les plus éloignées du moteur
6.Si l´oscillation persiste, le fait d´interchanger deux pales adjacentes peut redistribuer le poids et
améliorere le fonctionnement du ventilateur..
1.S´assurer que le fil bleu provenant du ventilateur est bien raccordé au fil de phase provenant de l'in-
stallation centrale..
2.S´assurer que les fils présents dans le boîtier de transition ne sont pas déconnectés ou détachés.
3.S´assurer que les fils présents au sein du kit d'éclairage ne sont pas déconnectés ou détachés.
4.Vérifier que les ampoules fonctionnent.
AVER ISSEMEN : les lumières du ventilateur ne s'allumeront pas avec des ampoules au wattage
supérieur à celui nécessaire. Deconnecter les lumières en éteignant l'interrupteur, le disjonc-
teur, ou par télécommande le cas échéant. Remplacer les ampoules par de nouvelles au wattage
adéquat, puis ouvrir le courant.
A EN ION: S´assurer que l' alimentation est coupée avant d'ouvrir le boîtier de transition.
2. Si le ventilateur est
bruyant :
1. Si le ventilateur ne
démarre pas :
3. Si le ventilateur oscille :
4. Si l’éclairage ne fonc-
tionne pas :
guide de dépannage
Si vous éprouvez des difficultés à faire fonctionner votre nouveau venilateur, il se peut que celui-ci ait été mal monté,
installé ou branché. Dans certains cas, de telles erreurs d´installation peuvent être prises pour des défectuisités. En cas
de problémes, veuillez consulter ce Guide de dépannage. Si vous n´arrivez pas `a résoudre un probléme posé ou si
vous rencontrez des difficultés lors de l'installation du ventilateur, contactez notre Cente de service clientéle au numéro
indiqué sur la nomenclature des piéces détachées.
Danger: Avant toute maintenance ou nettoyage de l'unité, couper le courant au tableau électrique correspondant et ver-
rouiller les dispositifs de coupure de service afin d'empécher la remise accidentelle du courant. Lorsque les dispositifs de
coupure de courant ne peuvent pas être verrouillés, apposer avec soin un dispositif d'avertissement bien visible, tel
qu'une étiquette, sur le tableau électrique.
PROBLÉME SOLU ION SUGGÉRÉE
Customer Service Center:
301 West Washington St.
Riverside,NJ 08075
1-800-519-4092
www.montecarlofans.com

6/21/06 REV.0 New made from 5GMR manual
