MOOVYOO VM21 User manual

FR : Vous avez choisi un produit de la marque Moovyoo et nous vous remercions de votre confiance. Que vous soyez débutant ou confirmé, Moovyoo est
votre allié pour rester en forme ou développer votre condition physique. Nos équipes s’efforcent toujours de concevoir les meilleurs produits pour votre usage.
PRESENTATION
Opter pour un vélo d'appartement permet de pratiquer du fitness chez soi, pour développer votre tonicité musculaire, perdre la cellulite, s'affiner.
S'entrainer en vélo d'appartement ce sont des calories dépensées en toute sécurité par l'absence d'impact sur vos articulations, surtout au niveau des membres
inférieurs. Profitez des bienfaits d'un programme d'entrainement efficace, pour maigrir ou vous maintenir en forme.
RECOMMANDATIONS GÉNÉRALES
1. Avant de commencer tout programme d’exercice, consultez votre médecin. Cela est particulièrement important pour les personnes de plus de 35 ans ou ayant
eu des problèmes de santé auparavant et si vous n’avez pas fait de sport depuis plusieurs années.
2. Si vous ressentez des vertiges, des nausées, une douleur à la poitrine ou tout autre symptôme anormal, arrêtez immédiatement votre séance d’entraînement
et consultez votre médecin.
3. AVERTISSEMENT ! Les systèmes de surveillance du rythme cardiaque peuvent manquer de précision. Un surmenage peut entraîner de graves blessures, voire
la mort. Toute sensation de douleur ou malaise doit être suivie d’un arrêt immédiat de l’entraînement.
4. Cet appareil n’est pas prévu pour être utilisé par des personnes, y compris les enfants, dont les capacités physiques, sensorielles ou mentales sont réduites, ou
des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une
surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.
5. Ne pas utiliser de ceinture cardiaque si vous êtes porteur d’un pacemaker.
6. Ne montez pas à plusieurs personnes simultanément sur le vélo d’appartement.
7. Moovyoo se décharge de toute responsabilité concernant des plaintes pour blessure ou pour des dommages infligés à toute personne ou à tout bien ayant
pour origine l’utilisation ou la mauvaise utilisation de ce produit par l’acheteur ou par toute autre personne.
8. Tenez vos mains loin de toute pièce en mouvement.
9. Portez des chaussures de sport en bon état, avec les lacets noués. Pour éviter d’endommager votre vélo d'appartement, assurez-vous que les semelles sont
exemptes de tout débris, tel que du gravier ou des cailloux.
10. Attachez vos cheveux. Ne pas porter de vêtements amples susceptibles de vous gêner durant l’exercice. Retirez tous vos bijoux.
11. N’insérez pas d’objets à travers les carters.
12. Ne versez pas de liquide sur la console ou les carters.
13. N’enlevez jamais les carters. Les réglages et les manipulations autres que ceux décrits dans ce manuel ne doivent être effectués que par un technicien
autorisé. Le non-respect de cette mesure de sécurité peut entraîner des blessures graves voire mortelles.
14. L’équipement doit être placé sur une surface plane et stable.
15. Cet appareil a été conçu pour un usage domestique.
CONSIGNES D’ INSTALLATION
1. L’installation électrique de votre domicile doit être en bon état et conforme aux normes en vigueur. Cet appareil doit être utilisé sur un circuit dédié d’au moins
16 ampères et 220 volts alternatif. Aucun autre appareil ne doit être branché sur le même circuit.
2. Instructions concernant la mise à la terre: pour votre sécurité, votre vélo d'appartement doit être raccordé à une prise de courant correctement installée et
pourvue d’une terre conformément à la réglementation en vigueur. En cas de doute, faites vérifier par un électricien qualifié votre installation. Ne procédez à
aucune modification de la prise fournie avec votre vélo d'appartement.
3. Si vous avez besoin d’une rallonge, n’utilisez qu’une rallonge munie d’une prise de terre, d’une longueur de 1,5 m maximum.
4. Ne pas utiliser de multi prise
5. Ne jamais utiliser cette machine avec un câble ou une prise électrique endommagée ou si elle a été en contact avec de l’eau.
6. Ne laissez jamais la machine branchée sans surveillance.
7. Votre vélo d'appartement doit être entreposé à l’intérieur, dans un endroit sec, à l’abris de l’humidité, suffisamment aéré, sur une surface plane et de niveau.
8. Vous devez laisser un espace libre autour de votre vélo d'appartement de 100cm à l’arrière et sur les côtés.
9. Positionnez et rangez toujours le cordon d’alimentation loin de tout passage.
10. Afin de minimiser les bruits et réduire les impacts au sol, utiliser des dalles de protection de sol
11. Il est de la responsabilité de l’utilisateur d’inspecter et visser si nécessaire toutes les pièces avant chaque utilisation du produit. Remplacez immédiatement
toutes les pièces usées ou défectueuses
12. Immédiatement après chaque utilisation et avant toute intervention de nettoyage, d’assemblage ou d’entretien, débranchez votre vélo d'appartement de la
prise de courant.

NL : U heeft een product gekozen van het merk Moovyoo en wij danken u voor het vertrouwen dat u in ons stelt. Of u nu wel of geen ervaring heeft,
Moovyoo is uw bondgenoot om in vorm te blijven of uw lichamelijke conditie te verbeteren. Onze teams stellen alles in het werk om steeds de beste
gebruiksvriendelijke producten te ontwerpen.
PRESENTATIE
Kiezen voor een fiets voor in huis houdt in dat je thuis fitness beoefent om meer spierkracht te krijgen, cellulitis kwijt te raken en strakker te worden.
Thuis trainen op de fiets betekent dat je op een veilige manier calorieën verbrandt, zonder risico's voor de gewrichten, vooral ter hoogte van de onderste
ledematen. Liggend, zittend of halfliggend, profiteer van de gunstige effecten van dit efficiënte trainingsprogramma, om af te vallen of gewoon om in vorm te
blijven.
ALGEMENE AANBEVELINGEN
1. Raadpleeg uw arts voordat u begint met een trainingsprogramma. Dit is uitermate belangrijk voor personen ouder dan 35 jaar of personen die in het verleden
gezondheidsproblemen hebben gehad en als u enkele jaren geen sport heeft beoefend.
2. Als u zich duizelig of misselijk voelt, pijn in de borst of andere abnormale symptomen ervaart, moet u onmiddellijk stoppen met uw training en een arts
raadplegen.
3. WAARSCHUWING! Het is mogelijk dat de hartslagmonitor niet voldoende nauwkeurig is. Oververmoeidheid kan ernstige blessures veroorzaken en zelfs leiden
tot overlijden. Bij pijn of een slecht gevoel moet de training direct gestopt worden.
4. Dit toestel is niet bestemd om gebruikt te worden door personen, met inbegrip van kinderen, van wie de lichamelijke, sensorische of mentale vermogens
verminderd zijn, of door personen zonder ervaring of kennis, tenzij zij onder toezicht waren van personen die voor hun veiligheid instonden of voorafgaande
instructies hebben gekregen over het gebruik van het toestel.
5. Geen hartslaggordel gebruiken als u een pacemaker heeft.
6. Niet met meerdere personen op de hometrainer gaan staan.
7. Moovyoo kan niet aansprakelijk worden gesteld voor blessures of schade berokkend aan wie of wat dan ook, die veroorzaakt zijn door het gebruik of verkeerd
gebruik van dit product door de koper of een andere persoon.
8. Houd uw handen verwijderd van alle bewegende onderdelen.
9. Draag sportschoenen in goede staat, met gestrikte veters. Om te voorkomen dat uw hometrainer beschadigd raakt, verzeker u ervan dat er geen steenrestjes,
zoals grind of keitjes, in uw zolen zijn achtergebleven.
10. Doe lang haar in een staart. Draag geen wijde kleding waar u tijdens uw training last van kan hebben. Verwijder al uw sieraden.
11. Steek geen voorwerpen tussen de behuizingen.
12. Giet geen vloeistof over het bedieningspaneel of de behuizingen.
13. Verwijder de behuizingen nooit. Handelingen en afstellingen die niet in deze handleiding worden beschreven mogen alleen worden uitgevoerd door een
gemachtigd technicus. Het niet in acht nemen van deze veiligheidsmaatregel kan ernstige en zelfs dodelijke blessures tot gevolg hebben.
14. Het toestel moet op een vlakke en stabiele ondergrond geplaatst worden.
15. Dit toestel werd ontworpen voor gebruik thuis.
INSTALLATIE-INSTRUCTIES
1. De elektrische installatie van uw woning moet in goede staat zijn en conform de geldende normen zijn. Dit toestel moet worden gebruikt op een specifiek
circuit van minimum 16 ampère en 220 volt wisselspanning. Er mag geen enkel toestel op hetzelfde circuit worden aangesloten.
2. Instructies met betrekking tot de aarding: voor uw veiligheid moet uw hometrainer aangesloten worden op een correct geïnstalleerd stopcontact met aarding
conform de geldende regelgeving. Laat uw installatie, in geval van twijfel, controleren door een bevoegd technicus. Wijzig in geen geval de bijgeleverde stekker
van uw hometrainer.
3. Als u een verlengdoos nodig heeft, gebruik dan alleen een verlengdoos met een aardstekker, met een lengte van maximaal 1,5 m.
4. Gebruik geen multistekker
5. Deze machine nooit gebruiken met een beschadigde kabel of stopcontact, of als deze in contact is geweest met water.
6. De machine nooit zonder toezicht aan laten staan.
7. Uw hometrainer moet binnen, op een droge, niet vochtige en voldoende geventileerde plek, op een vlakke en horizontale ondergrond geplaatst worden.
8. U moet rond de achterkant en zijkanten van uw hometrainer een ruimte van 100 cm vrijlaten.
9. Houd het stroomsnoer verwijderd van doorgangen en ruim het op.
10. Gebruik beschermtegels om geluid en afdrukken op de vloer te beperken.
11. De gebruiker is verantwoordelijk voor het controleren en, indien nodig, het vastschroeven van alle onderdelen telkens voordat het product gebruikt wordt.
Vervang onmiddellijk alle versleten of defecte onderdelen.
12. Schakel uw hometrainer direct uit zodra u klaar bent met het gebruik ervan en vóór het uitvoeren van alle schoonmaak-, montage- of
onderhoudswerkzaamheden.

ES : Ha elegido un producto de la marca Moovyoo y le agradecemos su confianza. Ya sea principiante o confirmado, Moovyoo es su aliado para mantenerse
en forma o desarrollar su condición física. Nuestros equipos siempre se esfuerzan por diseñar los mejores productos para su uso.
PRESENTACIÓN
Las bicicletas estáticas desarrollan la tonicidad muscular en plena seguridad gracias a la ausencia de choque articular al nivel de los miembros inferiores.
Solicitando el sistema cardio vascular, la bicicleta estática permite fortalecer el corazón y desarrollar la capacidad pulmonar y por lo tanto quemar las grasas
superfluas.
RECOMENDACIONES GENERALES
1. Antes de comenzar cualquier programa de ejercicio, consulte a su médico. Esto es especialmente importante para las personas que tienen más de 35 años de
edad o que han sufrido problemas de salud antes, y si no ha hecho deporte desde hace varios años.
2. Si experimenta vértigos, náuseas, un dolor en el pecho o cualquier otro síntoma anormal, interrumpa inmediatamente su sesión de entrenamiento y consulte
a su médico.
3. ¡ADVERTENCIA! Los sistemas de vigilancia del ritmo cardíaco pueden carecer de precisión. Un agotamiento puede ocasionar heridas graves, e incluso la
muerte. En caso de sensación de dolor o malestar interrumpa inmediatamente el entrenamiento.
4. Este aparato no está previsto para que lo utilicen las personas, incluidos los niños, con capacidades físicas, sensoriales o mentales reducidas, o personas que
no tuviesen experiencia o conocimiento, salvo si pudieron beneficiarse, por medio de una persona responsable de su seguridad, de una vigilancia o de
instrucciones previas relativas a la utilización del aparato.
5. No utilice el cinturón cardíaco si lleva un marcapasos.
6. No monten simultáneamente varias personas al mismo tiempo en las bicicletas estáticas.
7. Moovyoo declina toda responsabilidad referente a denuncias por causa de heridas o daños infligidos a toda persona o un bien que tenga por origen la
utilización o la mala utilización de este producto por el comprador o por cualquier otra persona.
8. Mantenga sus manos lejos de toda pieza en movimiento.
9. Lleve calzado de deporte en buen estado, con los cordones atados. Para evitar dañar las bicicletas estáticas, asegúrese de que no hay residuos en las suelas,
tales como grava o piedras.
10. Recójase el pelo. No lleve prendas de vestir amplias que pudiesen molestarle durante el ejercicio. Quítese las joyas.
11. No introduzca objetos a través de los cárteres.
12. No vierta líquido sobre la consola o los cárteres.
13. No retire nunca los cárteres. Los ajustes y las manipulaciones, otros que aquellos descritos en este manual, deben ser efectuados por un técnico autorizado.
El incumplimiento de esta medida de seguridad puede ocasionar heridas graves e incluso mortales.
14. El equipamiento debe colocarse sobre una superficie plana y estable.
15. Este aparato se ha pensado para un uso doméstico.
CONSIGNAS DE INSTALACIÓN
1. La instalación eléctrica de su domicilio debe de estar en buen estado y conforme a las normas vigentes. Este aparato debe utilizarse sobre un circuito dotado
de al menos 16 amperios y 220 voltios de corriente alterna. No deberá conectarse en el mismo circuito ningún otro aparato.
2. Instrucciones relativas a la puesta a tierra: para su seguridad, la bicicletas estáticas debe conectarse a una toma de corriente correctamente instalada y
provista de una tierra, de acuerdo con la reglamentación en vigor. En caso de duda, mande comprobar su instalación por un electricista cualificado. No efectúe
ninguna modificación en la toma de corriente proporcionada con su bicicletas estáticas.
3. Si necesita una alargadera, utilice solamente una alargadera provista de una toma de tierra, de 1,5 m de largo como máximo.
4. No utilice un conector múltiple.
5. No utilice nunca esta máquina con un cable o una toma eléctrica dañada o si hubiese estado en contacto con agua.
6. No deje nunca la maquina enchufada sin vigilancia.
7. La bicicletas estáticas debe almacenarse en el interior, en un lugar seco, al abrigo de la humedad, suficientemente ventilado, sobre una superficie plana y de
nivel.
8. Debe dejar un espacio libre alrededor de su bicicletas estáticas de 100cm en la parte trasera y en los laterales.
9. Coloque y guarde siempre el cordón de alimentación lejos de cualquier paso.
10. Con el fin de minimizar los ruidos y reducir los impactos en el suelo, utilizar losas de protección de suelo
11. El usuario es responsable de examinar y atornillar si fuera necesario todas las piezas antes de cada utilización del producto. Sustituya inmediatamente todas
las piezas usadas o defectuosas
12. Inmediatamente después de cada utilización y antes de cualquier intervención de limpieza, montaje o mantenimiento, desconecte la bicicletas estáticas de la
toma de corriente.

PT : Agradecemos o facto de ter optado por um produto da marca Moovyoo. Quer seja principiante ou experiente, a Moovyoo é o seu aliado para ficar em
forma ou melhorar a sua condição física. As nossas equipas trabalham constantemente para conceber os melhores produtos.
APRESENTAÇÃO
As bicicletas desenvolvem a tonificação muscular com segurança graças à ausência de choque nas articulações ao nível dos membros inferiores.
RECOMENDAÇÕES GERAIS
1. Antes de iniciar qualquer programa de exercícios, deve consultar o seu médico assistente. Esta consulta assume particular relevância no que respeita às
pessoas com mais de 35 anos ou que tenham sofrido de problemas de saúde no passado e que não façam desporto há muitos anos.
2. Se sentir vertigens, náuseas, dor no peito ou qualquer outro sintoma anormal, pare de imediato a sua sessão de treino e consulte o seu médico assistente.
3. ADVERTÊNCIA! Os sistemas de monitorização do ritmo cardíaco podem não ser fiáveis. Os treinos demasiado intensos podem causar lesões graves ou a morte.
Caso sinta qualquer dor ou desconforto, deve parar imediatamente o treino.
4. Este aparelho não foi concebido para ser utilizado por pessoas, incluindo crianças, com capacidades físicas, sensoriais ou mentais reduzidas nem por pessoas
sem experiência ou conhecimentos, salvo se tiverem beneficiado de monitorização ou instruções prévias relativamente à utilização do aparelho por parte de uma
pessoa responsável pela sua segurança.
5. Caso possua um "pacemaker", não deve utilizar nenhum cinto de frequência cardíaca.
6. As bicicletas só deve ser utilizada por uma pessoa de cada vez.
7. A Moovyoo não se responsabiliza por reclamações relacionadas com lesões ou danos causados em pessoas ou bens resultantes da utilização ou utilização
incorreta deste produto por parte do respetivo comprador ou de qualquer outra pessoa.
8. Mantenha as mãos afastadas das peças em movimento.
9. Use calçado de desporto em bom estado e com os atacadores apertados. Para evitar danificar as bicicletas, certifique-se de que as bases não contêm detritos
como gravilha ou pedras.
10. Prenda o cabelo. Não use vestuário largo que possa perturbá-lo durante o exercício. Retire as suas joias.
11. Não introduza nenhum objeto nos cárteres.
12. Não entorne líquidos no computador nem nos cárteres.
13. Nunca retire os cárteres. Os ajustes e o manuseamento diferentes dos descritos neste manual só devem ser realizados por um técnico autorizado. O
incumprimento desta medida de segurança pode causar lesões graves e/ou mortais.
14. Deve colocar-se o aparelho numa superfície plana e estável.
15. Este aparelho foi concebido para utilização doméstica.
INSTRUÇÕES DE INSTALAÇÃO
1. A instalação elétrica da sua casa deve estar em bom estado e em conformidade com as normas em vigor. Este aparelho deve ser ligado a um circuito dedicado
de, pelo menos, 16 A e 220 V CA. Não se devem ligar outros aparelhos ao mesmo circuito.
2. Instruções sobre a ligação à terra: para sua segurança, deve ligar a bicicleta a uma tomada de corrente corretamente instalada e equipada com ligação à terra
de acordo com os regulamentos em vigor. Em caso de dúvida, peça a um eletricista habilitado para verificar a instalação elétrica. Não modifique a ficha fornecida
com a bicicleta.
3. Se necessitar de uma extensão, utilize apenas uma que tenha ligação à terra, com um comprimento máximo de 1,5 m.
4. Não utilize uma extensão com várias tomadas.
5. Nunca utilize este aparelho com um cabo danificado, se estiver ligado a uma tomada elétrica danificada ou se tiver estado em contacto com a água.
6. Nunca deixe o aparelho ligado sem vigilância.
7. As bicicletas deve ser instalada numa superfície plana e nivelada, num local interior, seco, sem humidade e devidamente arejado.
8. Deve deixar um espaço livre de 100 cm nas partes laterais e traseira, em redor da bicicletas.
9. Posicione e guarde sempre o cabo de alimentação longe de qualquer passagem.
10. Para minimizar os ruídos e reduzir os impactos no pavimento, utilize placas de proteção do pavimento.
11. Compete ao utilizador inspecionar e apertar, se for necessário, todas as peças antes de cada utilização do aparelho. Substitua imediatamente todas as peças
desgastadas ou com defeito.
12. Desligue a bicicletas da tomada de corrente imediatamente após cada utilização e antes de qualquer intervenção de limpeza, montagem ou conservação.

IT : Grazie per aver scelto un prodotto del marchio Moovyoo. Che siate principianti o esperti, Moovyoo è il vostro alleato per restare in forma o per migliorare
la vostra forma fisica. I nostri team si adoperano sempre per progettare i migliori prodotti su misura per voi.
PRESENTAZIONE
La cyclette sviluppa la tonicità muscolare con sicurezza dovuto all’assenza di impatto articolare, a livello degli arti inferiori.
RACCOMANDAZIONI GENERALI
1. Prima di iniziare i programmi di allenamento, consultare il proprio medico. Questo è particolarmente importante per le persone di età superiore ai 35 anni, che
hanno avuto problemi di salute in passato e dopo un'interruzione della pratica sportiva per diversi anni.
2. Se si avvertono vertigini, nausea, dolore toracico o altri sintomi anomali, interrompere immediatamente gli allenamenti e consultare il proprio medico.
3. ATTENZIONE! I sistemi di monitoraggio della frequenza cardiaca potrebbero non essere accurati. Un uso improprio può causare lesioni gravi o morte. Se si
avverte dolore o disagio, interrompere immediatamente l'allenamento.
4. La macchina non è destinata all'uso da parte di persone, bambini inclusi, con capacità fisiche, sensoriali o mentali ridotte, né di persone senza esperienza o
conoscenza, a meno che non siano sotto la supervisione o abbiano ricevuto istruzioni preventive sull'uso della stessa da parte di una persona responsabile della
loro sicurezza.
5. Non utilizzare la fascia cardiaca se si è portatori di pacemaker.
6. Non usare la cyclette insieme a più persone contemporaneamente.
7. Moovyoo non è responsabile per eventuali danni a persone o cose derivanti dall'uso corretto o improprio di questo prodotto da parte dell'acquirente o di
qualsiasi altra persona.
8. Tenere le mani lontano dalle parti in movimento.
9. Indossare scarpe sportive in buone condizioni e perfettamente allacciate. Per evitare di danneggiare la cyclette, assicurarsi che le suole siano prive di detriti,
come ghiaia o sassolini.
10. Legare i capelli. Non indossare indumenti larghi che possano intralciare durante l'esercizio. Togliere tutti i gioielli.
11. Non inserire oggetti nei carter.
12. Non versare liquidi sulla console o sui carter.
13. Non rimuovere mai i carter. Le regolazioni della macchina e le operazioni diverse da quelle descritte nel presente manuale devono essere eseguite
esclusivamente da un tecnico autorizzato. Il mancato rispetto di questa misura di sicurezza può provocare lesioni gravi o mortali.
14. L’apparecchio deve essere collocato su una superficie piana e stabile.
15. La macchina è destinata a un uso domestico.
ISTRUZIONI PER L'INSTALLAZIONE
1. L’impianto elettrico domestico deve essere in buone condizioni e conforme alle norme vigenti. La macchina deve essere utilizzata su un circuito dedicato di
almeno 16 ampere e 220 volt AC. Non collegare altri dispositivi allo stesso circuito.
2. Istruzioni per la messa a terra: per la sicurezza dell'utente, la cyclette deve essere collegata a una presa elettrica correttamente installata e dotata di una messa
a terra, in conformità con le normative vigenti. In caso di dubbi, fare controllare l'impianto da un elettricista qualificato. Non modificare la spina in dotazione con
la cyclette.
3. Qualora fosse necessaria una prolunga, utilizzare esclusivamente una prolunga con messa a terra, lunga al massimo 1,5 m.
4. Non utilizzare prese multiple.
5. Non utilizzare mai la macchina con un cavo o una presa elettrica danneggiata oppure a contatto con l’acqua.
6. Non lasciare mai la macchina collegata incustodita.
7. La cyclette deve essere riposta all'interno, in un luogo asciutto, al riparo dall'umidità, sufficientemente ventilato, su una superficie piana e regolare.
8. Lasciare uno spazio libero di 100 cm dietro e sui lati della cyclette.
9. Posizionare e sistemare sempre il cavo di alimentazione lontano da qualsiasi punto di passaggio.
10. Per ridurre al minimo il rumore e l'impatto sul suolo, utilizzare rivestimenti di protezione per il pavimento.
11. È responsabilità dell'utente ispezionare e avvitare, se necessario, tutte le parti prima di ciascun utilizzo del prodotto. Sostituire immediatamente tutte le parti
usurate o difettose.
12. Scollegare la cyclette dalla presa elettrica subito dopo ciascun utilizzo e prima di qualsiasi operazione di pulizia, montaggio o manutenzione.

FR
Notes de pré-assemblage
Veillez à faire l'inventaire de toutes les pièces qui sont incluses dans la boîte. Vérifiez le tableau de la
quincaillerie pour un comptage complet du nombre de pièces incluses pour un assemblage correct.
S'il manque des pièces, contactez le revendeur.
NO. NAME SPECIFICATION QUANTITTY
26 Allen C.K.S. half thread screw M10×70×20 4
27 Flat washer Φ 10 4
28 Spring washer Φ 10 4
29 Philips pan head full thread screw
M4×6 6
32 Philips pan head full thread screw
M4×16 6
87 Phillips C.K.S. self-tapping screw ST4×12 4
L-shaped wrench 5×80×80S 1
L-shaped wrench 6×66×140 1
Open-end wrench t4.0×38×145 1
28 Φ10-4 27 Φ10-4 29 M4×6-6
32 M4×16-6
26 M10×70×20-4
87 ST4× 12-4
B30

RASSEMBLEZ VOS OUTILS
Avant de commencer l'assemblage de votre unité, rassemblez les outils nécessaires. Le fait d'avoir tout
l'équipement à portée de main vous fera gagner du temps et rendra le montage rapide et sans tracas.
DE NETTOYER VOTRE ESPACE DE TRAVAIL
Assurez-vous que vous avez dégagé un espace suffisamment grand pour pouvoir assembler
correctement l'unité. Assurez-vous que l'espace est libre de tout ce qui pourrait causer des blessures lors
de l'assemblage. Une fois l'appareil complètement assemblé, assurez-vous qu'il y a un espace libre
autour de l'appareil pour permettre un fonctionnement sans entrave.
NOTE : Chaque numéro d'étape dans les instructions de montage vous indique ce que vous allez faire.
Lisez et comprenez bien toutes les instructions avant d'assembler le vélo.

Description produit
Informations techniques :
MODÈLE EM21
DIMENSION 1090x560x1490mm
CHARGE MAX 150KG
VITESSE 10.3
ROUE D’INERTIE Aimant extérieur à sens unique:Φ280
SELLE HAUT & BAS 10 niveaux
SELLE AVANT & DERRIERE 70
*NOUS NOUS RÉSERVONS LE DROIT DE MODIFIER LE PRODUIT SANS AVIS PRÉALABLE.
Console
Porte-bouteille
Selle
Potence
Guidon
Stabilisateur avant
Pédale(G) Stabilisateur arrière

INSTRUCTIONS DE MONTAGE
Etape 1:
1. Fixez le stabilisateur avant (2) au cadre principal (1) avec une rondelle courbe (28), une
rondelle élastique (27) et une vis Allen C.K.S. à demi-filetage (26).
Etape 2:
1. Fixez le stabilisateur arrière (3) au cadre principal (1) avec une rondelle courbe (28), une
rondelle élastique (27) et une vis Allen C.K.S. à demi-filetage (26).
2
1
28
27
26
28
27
26
3
28
27
26
28
27
26

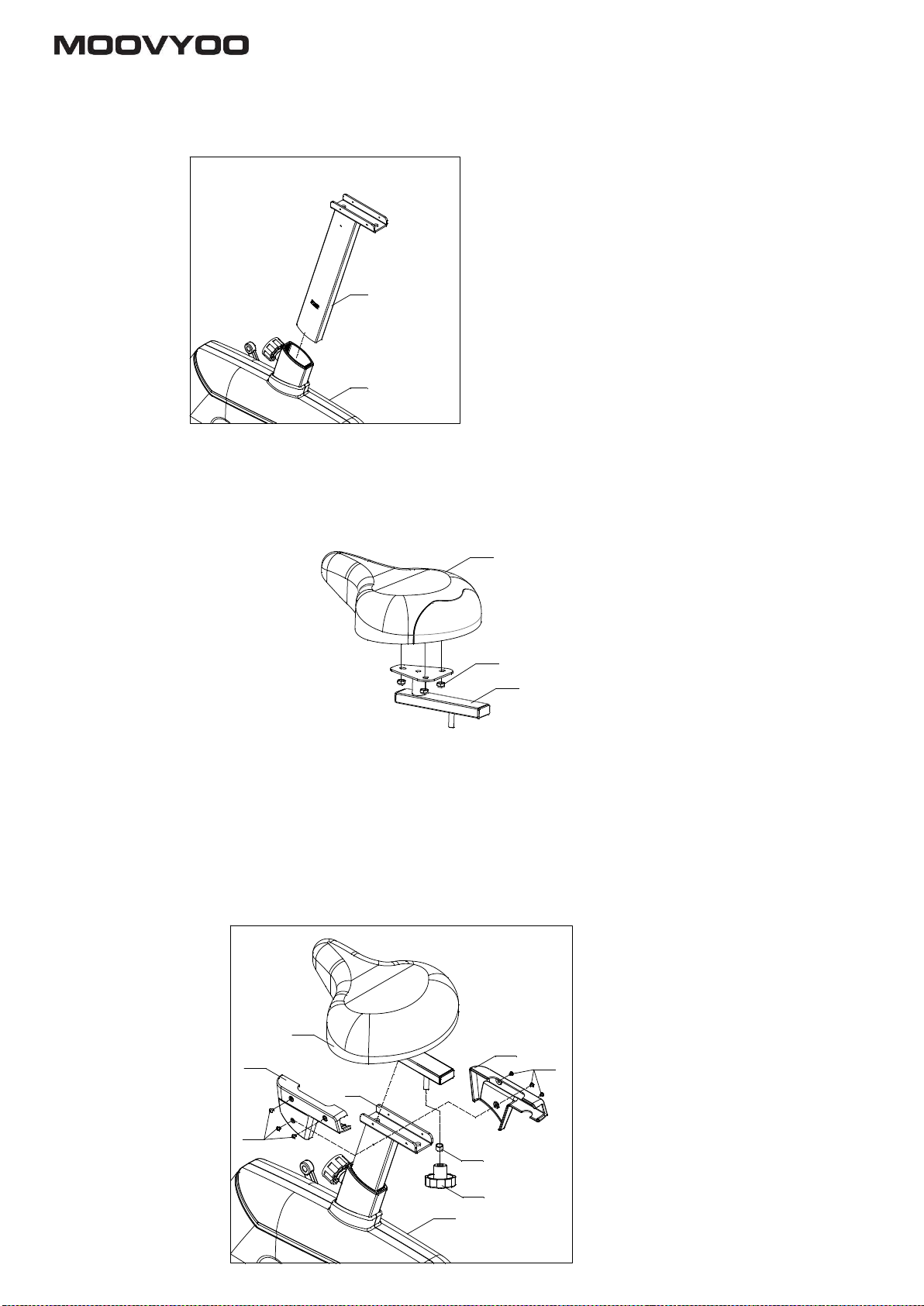

Etape 3:
1. Fixer la tige de selle (4) au cadre principal (1).
Etape 4:
1. Assembler la selle (5) sur le réglage de la selle (60), bloquer avec l'écrou de blocage hexagonal
(59).
Etape 5:
1. Fixez les selles (5) à la tige de selle (4) à l'aide d'un tube de guidage (25) et de boutons de poignée
(23).
2. Fixez ensuite le couvercle de décoration de la selle (L)(16) et le couvercle de décoration de la selle
(R)(17) à la tige de selle(4) avec la vis à tête cylindrique Philips C.K.S. à filetage plein(29).
4
1
5
60
59
1
25
23
5
29
29
16
17
4

Etape 6:
1. Premièrement, le boulon Allen (31) a été préinstallé sur le cadre principal (1)，. Veuillez ne pas
verrouiller (31) temporairement.
2. Connecter le fil de communication du moteur (10) et le fil de communication de la console (9).
Fixez le montant vertical (6) au cadre principal(1). Verrouillez le boulon Allen à bout plat (31)
installé sur le cadre principal, et couvrez le trou avec le bouchon de trou (88) après avoir fixé la
colonne montante.
（Remarque : les deux vis du montant vertical doivent être verrouillées à tour de rôle jusqu'à ce que la
contremarche soit fermement bloquée. Lorsque vous avez fini de serrer une vis, commencez à serrer
l'autre vis à tour de rôle jusqu'à ce que le montant soit bien serré）
Etape 7:
1. Fixation du guidon (7). A travers le fil des capteurs cardiaques de la poignée (11) hors du poteau
vertical (6). Puis à travers le bouton en forme de T (21) du couvercle avant du guidon (13). Tournez
à l'intérieur.
Remarque: Le bouton en forme de T ne tourne pas de manière étanche.
2. Fixer le porte-bouteille(20) au montant vertical supérieur(6) avec une vis Philips à tête cylindrique
à filetage plein(32)
7
11
21
13
32
20
6
6
1
9
10
88 31
88

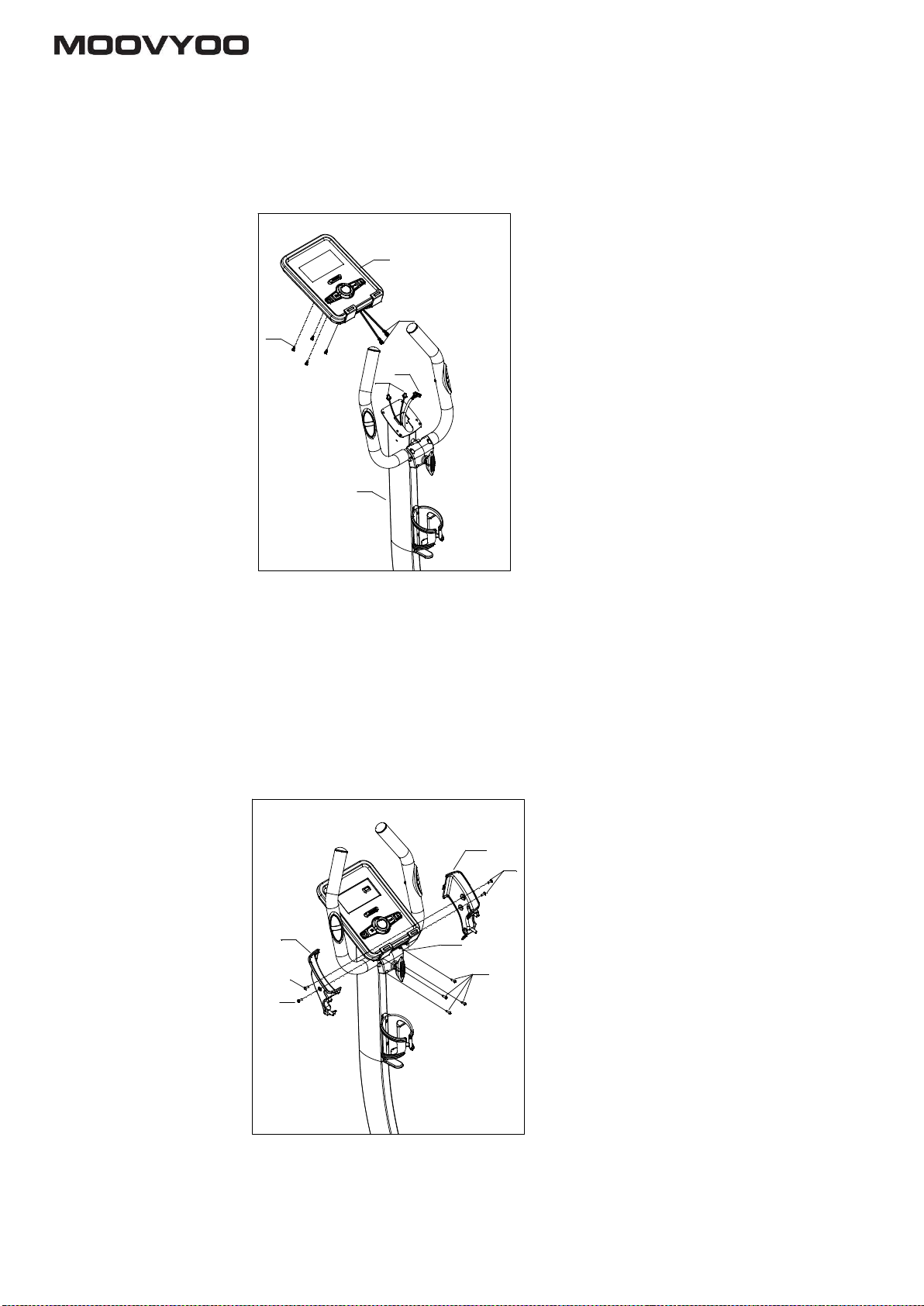

Etape 8:
1. Connectez le fil de communication de la console (9) au trou arrière de la console. Connecter le
fil de connexion des capteurs cardiaques (11) à la prise de la console (12).
2. Fixez la console (8) au montant supérieur (6) avec la vis Philips C.K.S. à filetage plein (24).
Etape 9:
1. Fixez le couvercle du guidon - gauche (14) et droit (15) au montant supérieur (6) avec vis
cruciforme à tête cylindrique à filetage plein (32).
2. Verrouillez le couvercle avant du guidon (13) avec la vis autotaraudeuse Phillips C.K.S. (87).
3. Ajustez le tube d'impulsion à la position appropriée. Tournez fermement le bouton en forme de T.
8
12
24
11 9
6
87
32
32
14
15
32
13

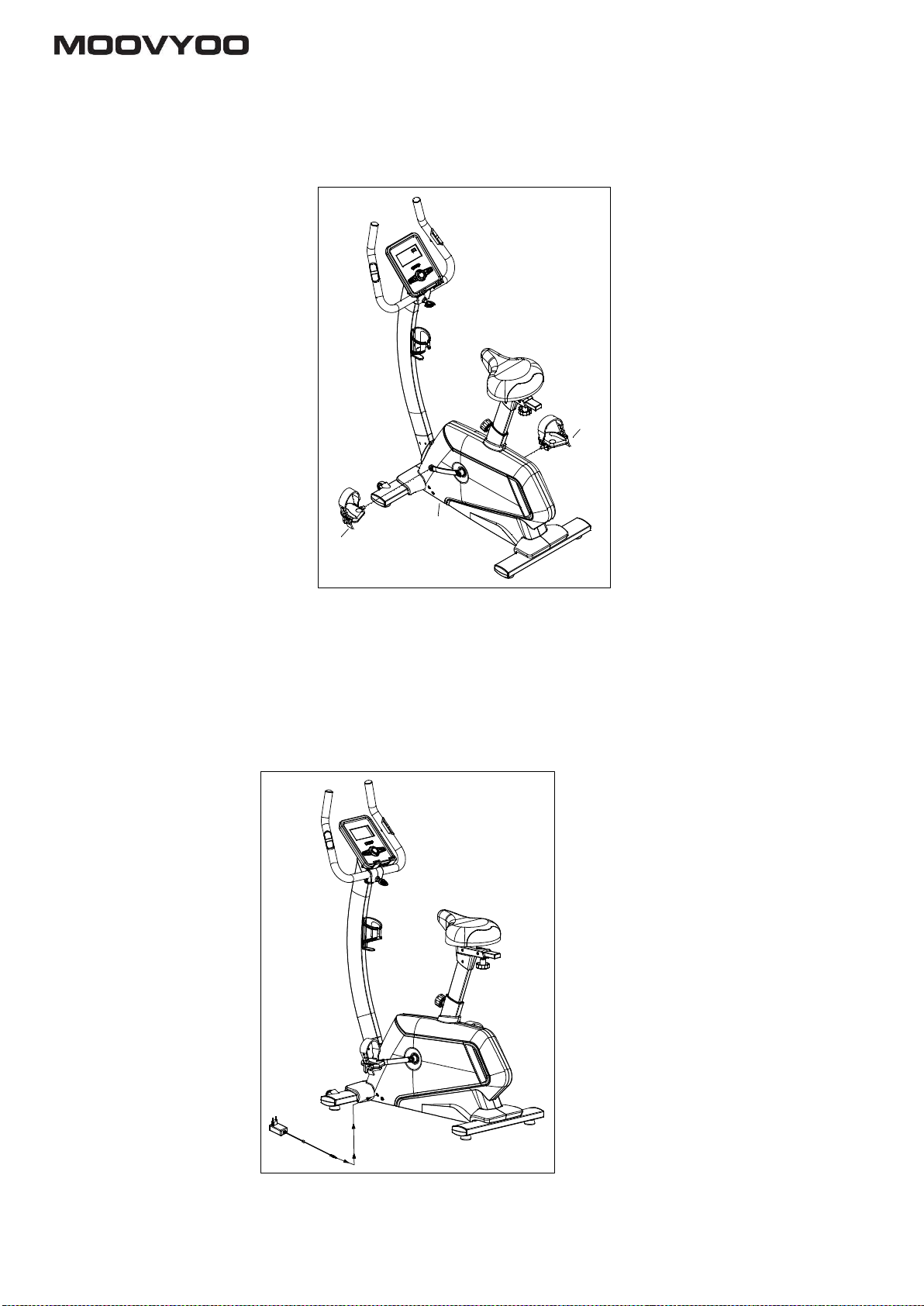

Etape 10:
1. Fixez la pédale gauche (18) et droite (19) au cadre principal (1). Verrouillez-les.
Etape 11:
1. Insérez les cosses de puissance dans le trou de puissance comme indiqué ci-dessous.
Assemblage terminé.
18
19
1

Vue éclatée
20
32
3
1
2
29
25
23
29
16
32
18
19
6
17
4
9
10
21
7
11
12
24
8
9
14
15
87
13
28
27
26
28
27
26
28
27
26
28
27
26
31
88
5
60
59

Liste des pièces
NO. NAME DESCRIPTION QTY
1
Main frame
1
2
Front stabilizer
1
3
Rear stabilizer
1
4
Saddle post
1
5
Saddle
1
6
Upper upright post
1
7
Handlebar post
1
8
Console
1
9
Console communication wire
1
10 Motor communication wire
1
11 Handle pulse connection wire
2
12 Console outlet
1
13 Handlebar front cover 89×73.5×35
1
14 Handlebar cover (L) 176.5×53.2×117.5
1
15 Handlebar cover (R) 176.5×53.2×117.5
1
16 Saddle cover(L) 195×28.5×111.8
1
17 Saddle cover(R) 195×31.5×111.8
1
18 Pedal(L)
1
19 Pedal(R)
1
20 Bottle holder Φ93×150
1
21 T-shaped rotary knob M8×30
1
23 Handlebar rotary knob
1
25 Bushing tube Φ25×Φ19×60
1
26 Allen C.K.S. half thread screw M10×70×20
4
27 Spring washer Φ10
4
28 Curved washer Φ10.5×R128×t1.5
4
29 Philips pan head full thread screw M4×6
6
31 Allen flat end set bolt M12*60
2
32 Philips pan head full thread screw M4×16
6
59 Hex locking nut M8 3
60 Saddle adjustment
1
87 Phillips C.K.S. self-tapping screw ST4×12
4

Vue éclatée
49
50 51
47
2
47
48
3
5
59
60
77
17
29
33
25
4
29
56
83
82
55
32
6
32
14
32
15
21
7
39
79
79
78
78
80
80
34
36
35
37
34
35
57
89
30
51
85
30
59
64
65
81
51
51
66
38
16
1
18
23
19
20
58
63
48
52
61
12
24
8
81
53
54
46
81
22
59
73
75
76
53
62
62
59
63
63
71
69
68
67
70
59
61
52
72
52
74
84
42
43 44 45
10 911
87
13
31
41
40
28
27
26
28
27
26
28
27
26
28
27
26
86
86
86
86
88
86
86
86
86

Liste des pièces
NO. NAME DESCRIPTION QTY
1 Main frame
1
2 Front stabilizer
1
3 Rear stabilizer
1
4 Saddle post
1
5 Saddle
1
6 Upper Upright post
1
7 Handlebars
1
8 Console
1
9 Console communication wire
1
10 Motor communication wire
1
11 Handle pulse connection wire
2
12 Console outset
1
13 Handlebar front 89×73.5×35
1
14 Handlebar cover-Left 176.5×53.2×117.5
1
15 Handlebar cover-Right 176.5×53.2×117.5
1
16 Saddle cover(L) 195×28.5×111.8
1
17 Saddle cover(R) 195×31.5×111.8
1
18 Pedal(L)
1
19 Pedal(R)
1
20 Bottle holder Φ93×150
1
21 T-shaped rotary knob M8×30
1
22 Handlebar clamp ring
1
23 Handlebar rotary knob
1
24 Philips C.K.S. self-tapping screw M5×10
4
25 Bushing tube Φ25×Φ19×60
1
26 Allen C.K.S. half thread screw M10×70×20
4
27 Spring washer Φ10
4
28 Curved washer Φ10.5×R128×t1.5
4
29 Philips pan head full thread
screw
M4×6
6
30 Allen C.K.S. full thread screw M8×20
5
31 Allen flat end set bolt M12*60
2

32 Phillips pan head full thread
screw
M4×16
6
33 Saddle locking piece
1
34 Crank cover Φ23×6×M22×P1.0
2
35 Hex flange full thread screw 5/16-18UNC-1"
2
36 Crank(L)
1
37 Crank(R)
1
38 Motor belt 440PJ6
1
39 Foam grip Φ 32×t3.0×600
2
40 Motor cover - left 974.8×78.7×575.3
1
41 Motor cover - right 974.8×83.2×575.3
1
42 Brake line L-
1
43 Power adapter 240V
1
44 Magnetic sensor
1
45 Power communication wire
1
46 Magnet motor
1
47 End cap 45×90×t1.5
4
48 Feet pad Φ49×22×M10×26
4
49 Allen C.K.S. hollow screw Φ8×33×M6×15
2
50 Wheels Φ54.5×23.5
2
51 Allen C.K.S. full thread screw M6×15
5
52 Deep groove ball bearing 6203-2RS
3
53 Hex nut M5
2
54 Hex full head screw M5×60
1
55
Philips washer head end-cutting
and self-tapping bolt ST4×12
1
56 Saddle post bushing 115×90×45
1
57 Crank axis Φ17×150
1
58 Belt pulley Φ263×22
1
59 Hex locking nut M8 10
60 Saddle adjustment
1
61 Circlip for shaft Φ17
2
62 Circlip for shaft Φ12
2
63 Circlip for shaft Φ10
3

64 Tension wheel Φ38×22
1
65 Tension spring Φ18×Φ2.0×16
1
66 Brake tension spring Φ11.5×Φ1.2×13
1
67 Square magnet 30×25×t12 10
68 Magnetic control axis Φ12×50
1
69 Deep groove ball bearing 6300-2RS
1
70 Flat washer Φ34×Φ25×t1.0
1
71 Deep groove ball bearing 6003-2RS
1
72 One-way kingpin ball bearing Φ35×Φ17×16
1
73 Small belt pulley Φ30×64
1
74 Deep groove ball bearing 6000-2RS
1
75 Flywheel axis Φ10×114.5
1
76 Flywheel Φ280
1
77 Square pipe plug 20×40×t1.5
1
78 Handle pulse
2
79 Philips C.K.S. self-tapping screw ST4×20
2
80 Round pipe plug Φ 28×t1.5
2
81 Philips C.K.S. self-tapping screw ST4×16
8
82 Fixed magnet
1
83 Rotary hand bolt Φ 9×M16×P1.5×83
1
84 Fixed tension wheel
1
85 Magnet
1
86 Plastic bolt Φ 9×Φ 6.1×27
6
87 Philips C.K.S. self-tapping screw ST4×12
4
88 Hole plug Φ 15
2
89 Spring washer Φ 8
4
