urmet domus 1707 User manual

DS 1707-012A LBT 8477
Mod.
1707
STAFFA IPERVOICE PER IMAGO DDA
IPERVOICE BRACKET FOR IMAGO DDA
ETRIER IPERVOICE POUR IMAGO DDA
SOPORTE IPERVOICE PARA IMAGO DDA
Sch./Ref. 1707/96

2DS1707-012A 3 DS1707-012A
DESCRIZIONE
Le staffe Imago 1707/96 sono un prodotto dedicato esclusivamente all’utilizzo nelle colonne analogiche del
nuovo sistema Ipervoice; potranno essere utilizzate esclusivamente con un videocitofono Imago.
Il videocitofono Sch. 1707/17 è dotato di un dispositivo che consente alle persone audiolese, dotate
di apposito auricolare, di poter sentire chi sta parlando dalla postazione di chiamata: il dispositivo è in
grado di interfacciarsi con apparecchi acustici per audiolesi con funzione “T”.
INSTALLAZIONE
Fissare la staffa a parete con viti e tasselli.
Collegare il cavo CAT5 per il collegamento dell’impianto (D). Per i collegamenti usare i connettori RJ45
Urmet 1039/101 come prescritto sull’etichetta.
Nel caso di utilizzo delle funzioni PANICO e RIPETIZIONE DI CHIAMATA, collegare i relativi conduttori alla
morsettiera supplementare (B).
Rimuovere la protezione in cartone.
Configurare gli switch di programmazione (C). Per i dettagli vedere il Manuale di Sistema.
Agganciare il videocitofono alla staffa.
In caso di sostituzione della staffa riposizionare in maniera identica i dip-switch.
MELODIA DI CHIAMATA CITOFONICA
Nei posti interni del sistema Ipervoice, si può scegliere fra 5 melodie di chiamata. La scelta delle melodie
può essere effettuata anche dall’utente finale con queste semplici sequenze.
1. Tenendo premuto il pulsante apriporta,
premere e rilasciare il pulsante . Il
posto interno emette uno squillo con una
melodia.
2. Sempre mantenendo premuto il pulsante
apriporta, ripremere il pulsante per
cambiare melodia.
3. Quando si trova la melodia desiderata,
rilasciare il pulsante apriporta. La melodia
è programmata.
MELODIA DI CHIAMATA AL PIANO
Nei posti interni del sistema Ipervoice, si può scegliere fra 5 melodie di chiamata al piano. La scelta delle
melodie può essere effettuata anche dall’utente finale con queste semplici sequenze.
1. Tenendo premuto il pulsante apriporta,
premere e rilasciare il pulsante . Il
posto interno emette uno squillo con una
melodia.
2. Sempre mantenendo premuto il pulsante
apriporta, ripremere il pulsante per
cambiare melodia.
3. Quando si trova la melodia desiderata,
rilasciare il pulsante apriporta. La
melodia è programmata.
§
•
•
•
•
•
•
§
DESCRIPTION
Imago brackets 1707/96 are a dedicated product to be used on analog columns in the new Ipervoice
system only; they may be used only for Imago monitors only.
The video door phone Ref. 1707/17 is provided with a device allowing to hard of hearing persons,
using a suitable earphone, to hear who is speaking at the push button panel. This device can be used
with acoustic devices for hard of hearing persons with “T” function.
INSTALLATION
Fasten the bracket to the wall with screws and bolts.
Connect the CAT5 wire for connecting the system (D).
For using the PANIC and CALL REPEAT functions, connect the corresponding wires to the supplementary
terminal board (B).
Remove the cardboard protection.
Configure the programming switches (C). Refer to the system manual for details.
Fasten the video door phone to the bracket.
Set the dip switches in the same way if the bracket is replaced.
DOOR PHONE CALL TONE
Five tones can be selected on Ipervoice system indoor stations. The tones can be programmed also by the
end user by following the simple sequence below.
1. Hold the door opener button pressed.
Press and release the button. The indoor
station will play a tone.
2. Hold the door opener button pressed
and press the button again to change
the tone.
3. Release the door opener button when
you have chosen the tone you want. The
tone is now programmed.
FLOOR CALL TONE
Five floor call tones can be selected on Ipervoice system indoor stations. The tones can be programmed
also by the end user by following the simple sequence below.
1. Hold the door opener button pressed.
Press and release the button . The
indoor station will play a tone.
2. Hold the door opener button pressed
and press the button again to change
the tone.
3. Release the door opener button when
you have chosen the tone you want. The
tone is now programmed.
§
•
•
•
•
•
•
§
ITALIANO ENGLISH

4DS1707-012A 5 DS1707-012A
DESCRIPCIÓN
Los soportes Imago 1707/96 son un producto destinado exclusivamente al uso en las columnas analógicas
del nuevo sistema Ipervoice; se pueden utilizar únicamente con un videointerfono Imago.
El videointerfono Ref. 1707/17 es dotado por un dispositivo que permite a las personas con problemas
de oido, dotadas de adecuados auriculares, de escuchar las personas que comunican desde el
microaltavoz: el dispositivo es capaz de crear una interfaz con aparatos acusticos con función “T”
realizados para personas con problemas de oido.
INSTALACIÓN
Fijar el soporte en la pared con tornillos y tacos.
Conectar el cable CAT 5 para la conexión del sistema (D).
Si se utilizan las funciones PÁNICO y REPETICIÓN DE LLAMADA, conectar los respectivos conductores
en el tablero de bornes adicional (B).
Retirar la protección de cartón.
Configurar los interruptores de programación (C). Consultar los detalles en el Manual de Sistema.
Enganchar el videointerfono en el soporte.
Si se reemplaza el soporte, colocar otra vez los interruptores dip exactamente en la misma posición.
MELODÍA DE LLAMADA INTERFÓNICA
En los aparatos interiores del sistema Ipervoice se puede escoger entre 5 melodías de llamada. La elección
de las melodías también puede ser realizada por el usuario final siguiendo estos sencillos pasos.
1. Manteniendo apretado el pulsador de
apertura de la puerta, accionar y soltar el
pulsador . El aparato interior emite un
timbre con una melodía.
2. Manteniendo siempre apretado el
pulsador de apertura de la puerta,
accionar otra vez el pulsador para
cambiar la melodía.
3. Cuandoseencuentralamelodíadeseada,
soltar el pulsador de apertura de la
puerta. La melodía está programada.
MELODÍA DE LLAMADA AL PISO
En los aparatos interiores del sistema Ipervoice se puede escoger entre 5 melodías de llamada al piso. La
elección de las melodías también puede ser realizada por el usuario final siguiendo estos sencillos pasos.
1. Manteniendo apretado el pulsador de
apertura de la puerta, accionar y soltar
el pulsador . El aparato interior emite
un timbre con una melodía.
2. Manteniendo siempre apretado el
pulsador de apertura de la puerta,
accionar otra vez el pulsador para
cambiar la melodía.
3. Cuandoseencuentralamelodíadeseada,
soltar el pulsador de apertura de la
puerta. La melodía está programada.
§
•
•
•
•
•
•
§
DESCRIPTION
Les étriers Imago 1707/96 sont exclusivement réservés à l’utilisation dans les colonnes analogiques du
nouveau système Ipervoice; ils pourront être uniquement utilisés avec un vidéophone Imago.
Le vidéophone Réf. 1707/17 est doté d’un dispositif qui permet aux malentendants, équipés d’un
écouteur spécial, d’entendre la voix de la personne qui est en train de parler à la plaque de rue. Ce
dispositif peut être utilisé avec les appareils acoustiques pour malentendants avec fonction “T”.
INSTALLATION
Fixer l’étrier au mur à l’aide de vis et de chevilles.
Raccorder le câble CAT5 pour le branchement de l’installation (D).
En cas d’utilisation des fonctions PANIQUE et REPETITION D’APPEL, raccorder les conducteurs
correspondants au bornier supplémentaire (B).
Retirer la protection en carton.
Configurer les commutateurs de programmation (C). Pour les détails, voir le manuel de système.
Accrocher le vidéophone à l’étrier.
En cas de remplacement de l’étrier, repositionner les commutateurs à l’identique.
TONALITE D’APPEL D’INTERPHONE
Dans les postes internes du système Ipervoice, il est possible de choisir parmi 5 tonalités d’appel. Le choix
des tonalités peut être effectué aussi par l’utilisateur final. Il suffit de procéder comme suit:
1. Tout en maintenant la touche ouvre-
porte appuyée, appuyer et relâcher la
touche . Le poste interne émet une
sonnerie avec une tonalité.
2. En maintenant toujours la touche ouvre-
porte appuyée, appuyer de nouveau sur
la touche pour changer de tonalité.
3. Après avoir trouvé la tonalité désirée,
relâcher la touche ouvre-porte. La
tonalité est programmée.
TONALITE D’APPEL A L’ETAGE
Dans les postes internes du système Ipervoice, il est possible de choisir parmi 5 tonalités d’appel à l’étage.
Le choix des tonalités peut être effectué aussi par l’utilisateur final. Il suffit de procéder comme suit:
1. Tout en maintenant la touche ouvre-
porte appuyée, appuyer et relâcher la
touche . Le poste interne émet une
sonnerie avec une tonalité.
2. En maintenant toujours la touche ouvre-
porte appuyée, appuyer de nouveau sur
la touche pour changer de tonalité.
3. Après avoir trouvé la tonalité désirée,
relâcher la touche ouvre-porte. La
tonalité est programmée.
§
•
•
•
•
•
•
§
FRANÇAIS ESPAÑOL

6DS1707-012A 7 DS1707-012A

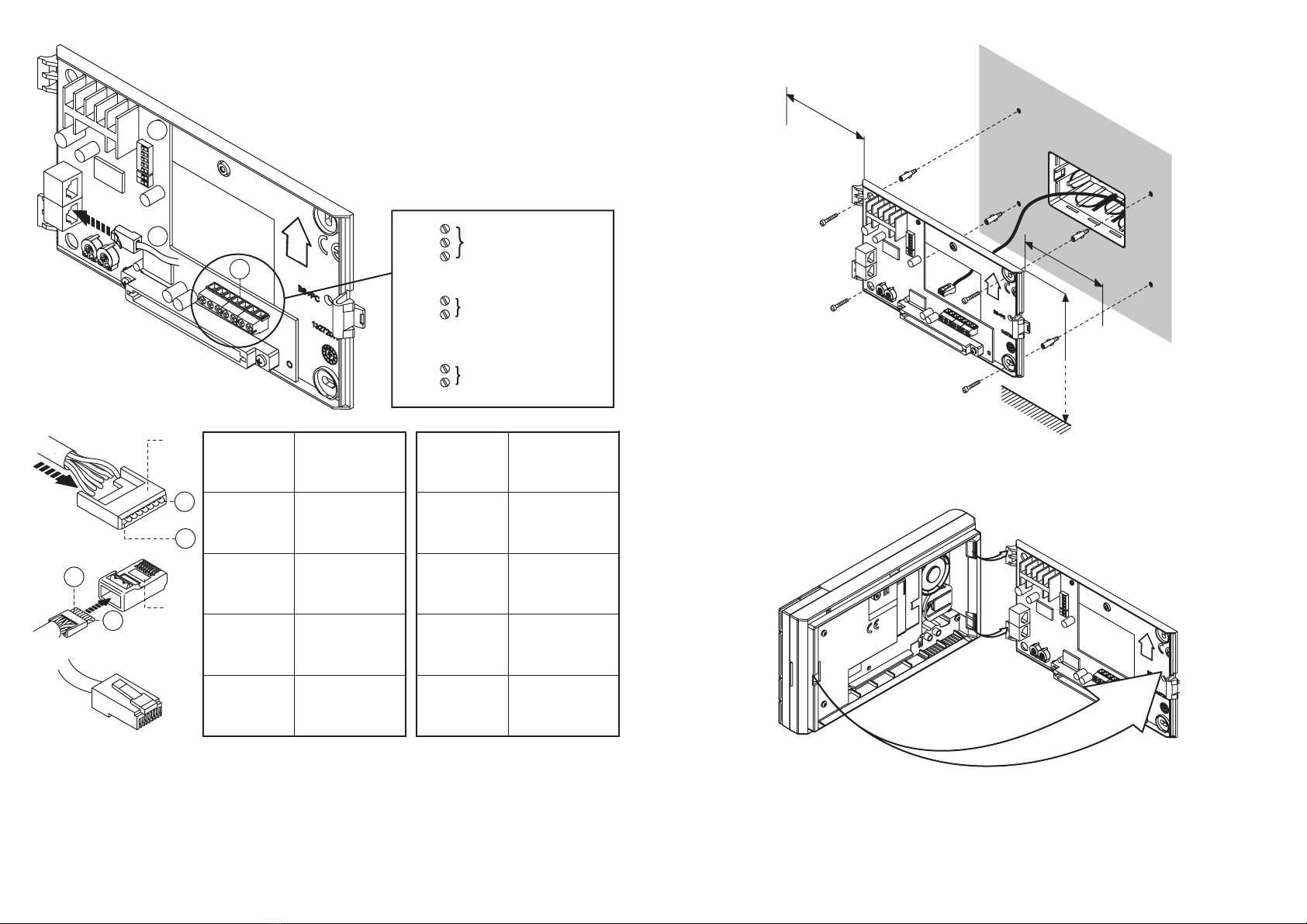

B
DAI
AO
A-
Non usare
Not used
Pas utilisé
Non utilizado
S+
S-
Suoneria supplementare
Additional ringer
Sonnerie suppleméntaire
Timbre suplementario
PANIC
Ingresso panico
Panic input
Entrée panique
Entrada pánico
C
Conduttore n°
Wire No.
Conducteur n.
Conductor n°
Colore cavo
Wire colour
Couleur de câble
Color cable
1
Bianco-Arancione
White-Orange
Blanc-Orange
Blanco-Naranja
2
Arancione
Orange
Orange
Naranja
3
Bianco-Verde
White-Green
Blanc-Vert
Blanco-Verde
4
Blu
Blue
Bleu
Azul
Conduttore n°
Wire No.
Conducteur n.
Conductor n°
Colore cavo
Wire colour
Couleur de câble
Color cable
5
Bianco-Blu
White-Blue
Blanc-Bleu
Blanco-Azul
6
Verde
Green
Vert
Verde
7
Bianco-Marrone
White-Brown
Blanc-Marron
Blanco-Marrón
8
Marrone
Brown
Marron
Marrón
Guida
Guide
Guide
Guía
8
1
Plug
8
1
NO LAN
10 cm
10 cm
1,55 m
