4 Drawer Chest
Commode à 4 Tiroirs
Consumer Care:
www.DeltaChildren.com
Delta Children’s Products
114 West 26th Street
New York, NY 10001
Tele.212-645-9033
FACTORYREV
To register your product for important safety alerts and updates to your product please
visit www.DeltaChildren.com and click on Product Registration.
©2011 DELTA ENTERPRISE CORP.
THIS PRODUCT IS NOT INTENDED FOR INSTITUTIONAL OR COMMERCIAL USE.
CE PRODUIT NE PAS DESTINE A UN USAGE INSTITUTIONNEL OU COMMERCIAL
When contacting Delta Consumer Care you
will need to reference the above numbers.
They can also be found on the label on the
Back Panel.
Read all instructions before assembly and use.
KEEP INSTRUCTIONS FOR FUTURE USE.
ADULT ASSEMBLY REQUIRED
Due to the presence of small parts during assembly, keep out of
reach of children until assembly is complete.
Lisez toutes les instructions avant l’assemblage et
l’utilisation. CONSERVEZ LES INSTRUCTIONS
POUR UN USAGE ULTERIEUR.
L’ASSEMBLAGE DOIT ETRE FAIT
PAR UN ADULTE
A cause de la presence de petites pieces, pendant l’assemblage gardez
hors de portee des enfants jusqu'a ce que celui-ci soit termine.
Lorsque vous communiquez avec Delta
Consumer Care, vous devrez indiquer le
numéro ci-dessus.Vous pouvez les
trouver sur l’étiquette sur Panneau arrière.
Pour enregistrer votre produit pour avoir les alertes de sécurité et les mises a jour
de votre produit veuillez visiter www.DeltaChildren.com

AVERTISSEMENT
Le renversement du meuble peut entraîner des blessures graves ou mortelles. Pour aider à prévenir tout
renversement :
Placez les objets les plus lourds dans les tiroirs du bas.
Ne déposez pas de postes de télévision ou d’autres objets lourds sur ce meuble, à moins qu’il ne soit
conçu spécifiquement à cet effet.
Ne laissez jamais les enfants monter sur ou se suspendre aux tiroirs, portes et ou tablettes.
N’ouvrez jamais plus d’un tiroir en même temps.
L’utilisation de dispositif anti-renversement peut uniquement réduire les risques de renversement, mais
ne les élimine pas totalement.
Surveillez toujours les activités de votre enfant lorsqu’il se trouve dans la chambre d’enfants.
Ne lui permettez pas de se tenir debout dans les tiroirs.
Ne lui permettez pas de se tenir debout sur ce meuble.
Les accessoires doivent être solidement fixés sur ce produit conformément aux instructions fournies avec
lesdits éléments.
Afin de prévenir toute blessure à la tête, ne laissez pas les enfants jouer sous les tiroirs ouverts.
Ne laissez pas les tiroirs ouverts lorsque vous ne les utilisez pas.
REMARQUES SUR L’ASSEMBLAGE :
-Lors de l’assemblage, quand vous utilisez vis ou boulons, vérifiez chaque pièce en plaçant le vis/boulon
sur le diagramme de la pièce concernée qui est dessine en taille et forme réelle. Assurez vous d’utiliser
la taille et la forme exacte comme il est spécifie dans les instructions.
-Pour assembler cet élément vous pourriez avoir besoin de le placer sur le cote latéral et sur le cote
frontal. Il est fortement recommandé de faire l’assemblage sur une surface lisse, non abrasive pour
éviter d’endommager les finitions.
REMARQUES SUR LE SOIN ET L’ENTRETIEN :
-Ne pas rayer ou ébrécher la finition.
-Examinez de près le produit régulièrement, contactez delta children’s products pour les pièces de
rechange ou pour poser des questions.
-Ne pas ranger le produit ou des pièces a des températures extrêmes ou dans des conditions comme
un grenier chaud ou une cave froide et humide. Ces extrêmes peuvent causer une perte de l'intégrité de
la structure du produit
-Pour préserver le lustre original et la beauté de ce fini raffiné nettoyer avec un chiffon humide, puis un
chiffon sec.
-Ne pas utiliser des produits chimiques abrasifs
-Ne pas pulvériser un nettoyant directement sur le meuble, pulvériser sur le torchon et puis appliquer sur
le meuble. Testez le produit nettoyant sur un endroit discret avant de l’utiliser sur la totalité du meuble
-Lors d’un déplacement sur une moquette ou tapis, soulevez légèrement le meuble pour éviter de
casser les pieds.
-L’utilisation d’un vaporisateur près du meuble causera le gonflement du bois et l'écaillage de la finition.
2

3

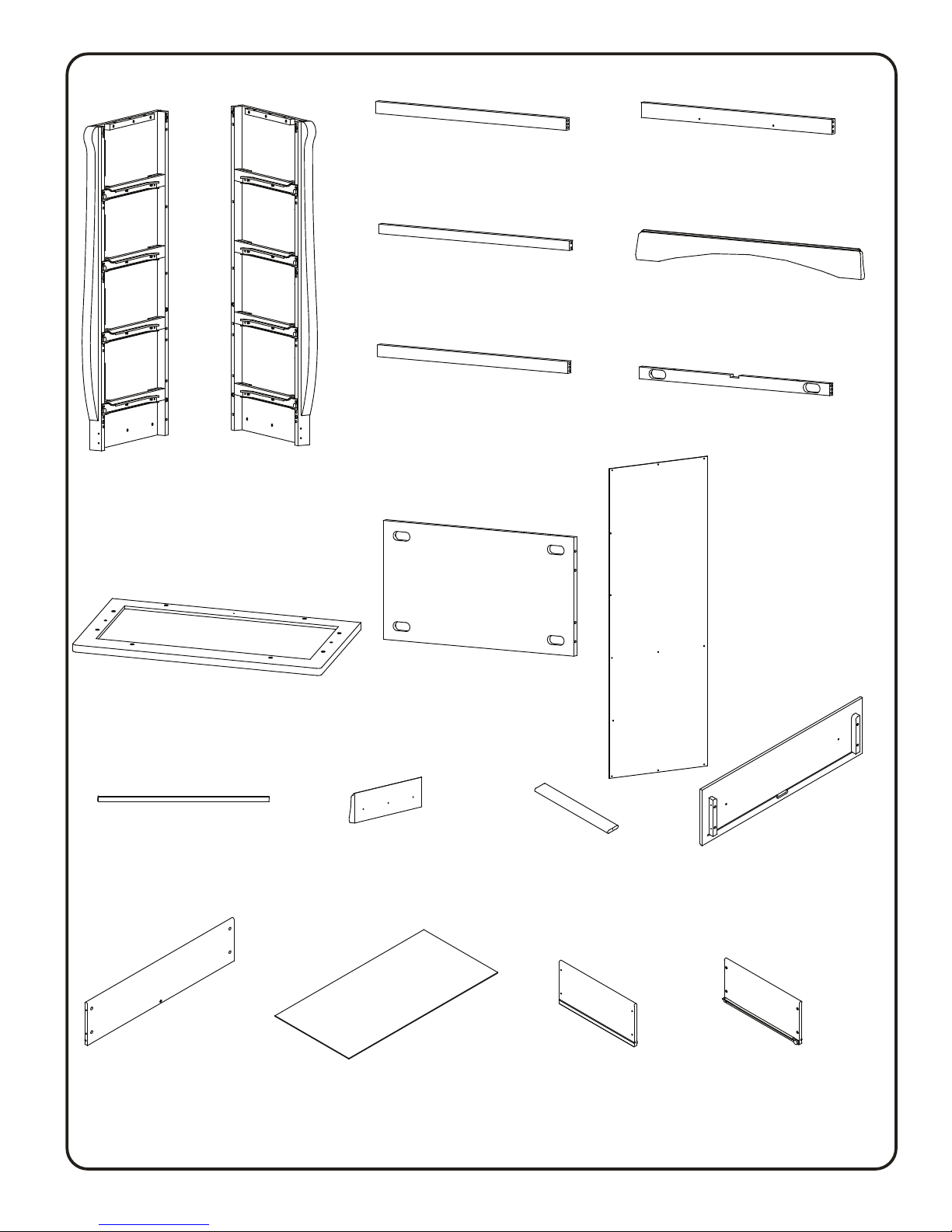

PARTS: Hardware and tools required. Hardware Kit Part #22558 for color
604, #22561 for Color 100 or #22562 for color 260, see cover for color.
WARNING:
Serious or fatal crushing injuries can occur from furniture tip-over. To help prevent tip-over:
.Place heaviest items in the lowest drawers.
.Unless specifically designed to accommodate, do not set TV’s or other heavy objects on the top of this
product.
.Never allow children to climb or hang on drawers, doors,or shelves.
.Never open more than one drawer at a time.
Use of tip-over restraints may only reduce, but not eliminate, the risk of tip-over.
.Always monitor your child’s activity when in the nursery.
.Do not allow standing in drawers.
.Do not allow standing on top of this product.
.Accessory Items must be securely fastened to this product according to the instructions provided with
those items.
.To avoid head injury, do not allow children to play underneath open drawers.
.Do not leave drawers open when not in use.
NOTES ON ASSEMBLY:
-During the assembly process whenever using screws or bolts, check each by placing the screw/bolt on
the diagram of the item which is drawn actual size and design. Be sure to use the proper size and
shape specified in the instructions.
-To assemble this unit you may be required to place the unit on it’s side and face. It is strongly
recommended that assembly is done on a soft, non-abrasive surface to avoid damaging the finish.
NOTES ON CARE AND MAINTENANCE:
- Do not scratch or chip the finish.
- Inspect the product periodically, contact delta children's products for replacement parts or questions.
- Do not store the product or any parts in extreme temperatures and conditions such as a hot attic or a
damp, cold basement. These extremes can cause a loss of structural integrity.
-To preserve the luster of the high quality finish on your product, it is recommended to place a doily or
felt pad under any items you place on the finish.
-Clean with a damp cloth, then a dry cloth to preserve the original luster and beauty of this fine finish.
-Do not use abrasive chemicals.
-Do not spray cleaners directly onto furniture.
-Lift slightly when moving on carpeting to prevent leg breakage.
-Use of a vaporizer near furniture will cause wood to swell and finish to peel.

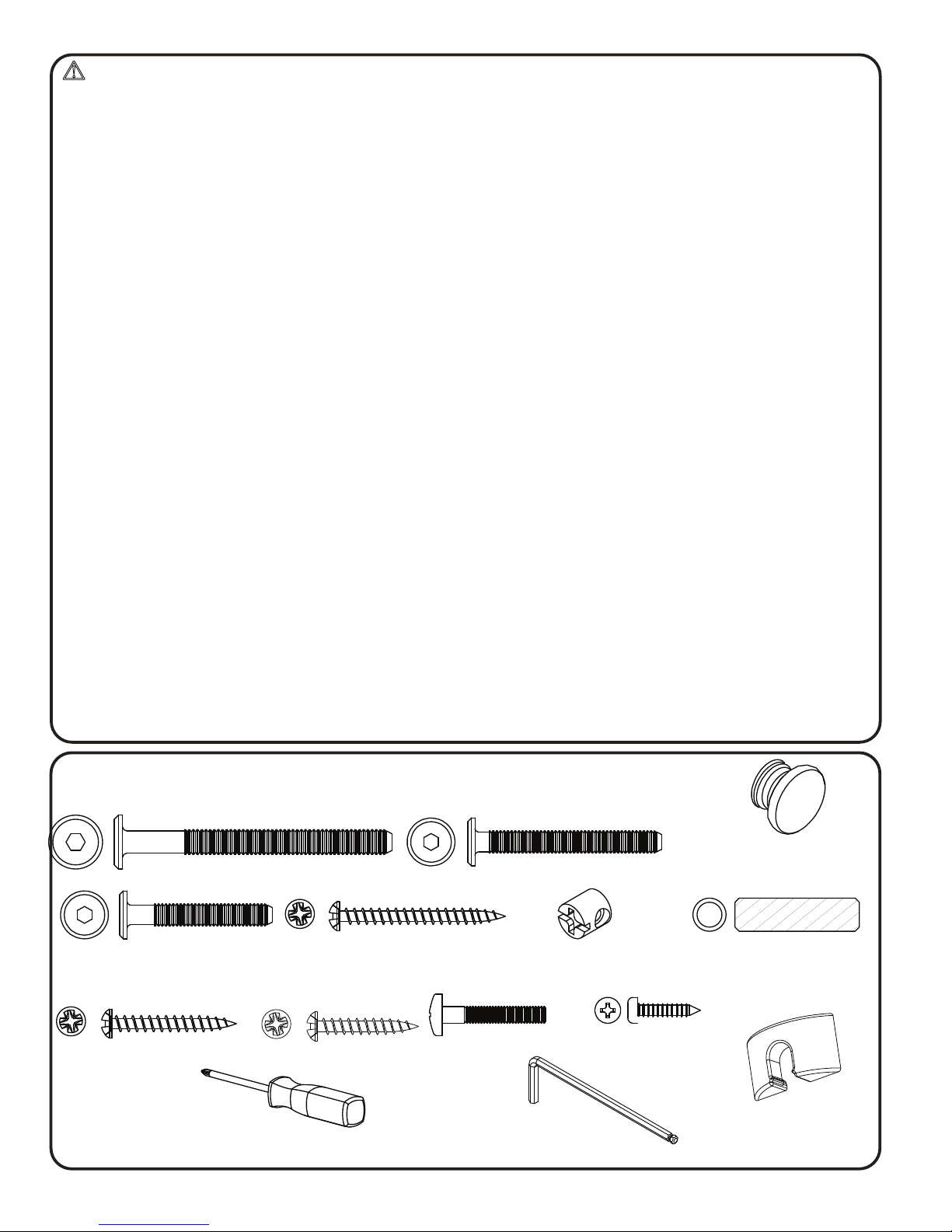

AA. 65mm Bolt
65mm Boulon x12
BB. 45mm Bolt
45 mm Boulon x4
CC. 35mm Bolt
35mm Boulon x4
DD. 40mm Screw
Vis 40mm x16
HH. 25mm Screw
Vis 25mm x24
EE. Plastic Barrel
Nutécrou de baril en
plast x16
KK. 15mm Back panel screw
Vis du panneau arrière x24
NN. Wood Knob
bouton bois x8
Part# 22563
GG. 30mm Screw
Vis 30mm x12
M4 Allen Wrench
Clé Allen M4
MM.Plastic Crescent Washer
Rondelle plastique
Croissant x12
Phillips Screwdriver Supplied
Phillips tournevis fourni
JJ. Knob Bolt
Bolt bouton x8
FF. 30mm Wood Dowel
Goujon de bois 30mm
x30

A. Left Side
Côté gauche x1
Part# 22539
B. Right Side
Côté droit x1
Part# 22540
F. Middle Front Rail
Rail avant au Moyen-
x1
Part# 22549
D. Front Top Rail
Garde supérieur
avant x1
Part# 22550
G. Front Bottom Rail
Partie inférieure avant
Garde x1
Part# 22551
H. Front Molding
Moulure avant x1
Part# 22542
J. Back Top Rail
Partie supérieure
avant Garde x1
Part# 22548
K. Back Weight
Poids Retour x1
Part# 22546
N. Side Molding
Moulure latérale x2
Part# 22543
R. Drawer Support
Support du tiroir x4
Part# 22556
W. Drawer Right Side
Côté droit du tiroir x4
Part# 22553
V. Drawer Left Side
Côté gauche du tiroir x4
Part# 22552
S. Drawer Front
Tiroir avant x4
Part# 22557
T. Drawer Back
Tiroir arrière x4
Part# 22554
U. Drawer bottom
Partie inférieure du tiroir
x4
Part# 22555
L. Back Panel
Panneau arrière x2
Part# 22544
M. Panel Joint
Commission d'examen
conjoint x1
Part# 22545
C. Top Panel
Panneau supérieur x1
Part# 22541
E. Drawer Rail
Rail tiroir x2
Part# 22547
4
PARTS: MAKE SURE THAT ALL PRE-ASSEMBLED PARTS ARE TIGHT.

HARDWARE SYSTEM - REVIEW BEFORE ASSEMBLY
5

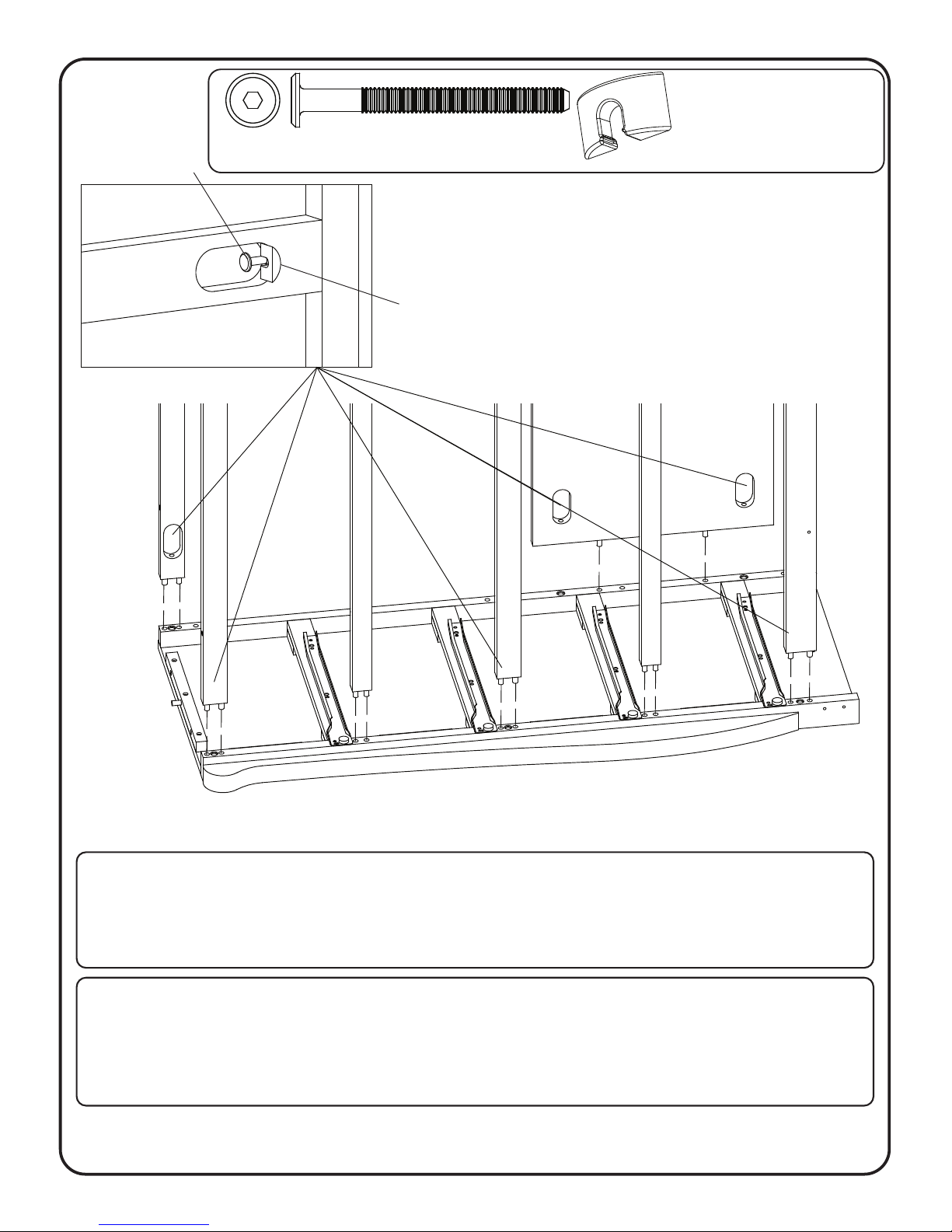

Insert the dowels in the rail into the holes in the post.
Install (1) bolt and (1) Crescent Washer at a time.
Tighten until it looks like the picture.
AA. 65mm Bolt
65mm Boulon x1
Glisser la rondelle croissante en plastique sur le
boulon exposé, derrière la tête de celui-ci. Serrer le
boulon à l'aide de la clé hexagonale M5 fournie.
QUINCAILLERIE – LIRE AVANT D’EFFECTUER LE MONTAGE
Install (1) 65mm Bolt into each threaded insert by turning
it ONLY (2) FULL TURNS. Install all bolts in one side
before continuing.
Installer (1) boulon de 65 mm dans chacun des inserts
filetés en faisant SEULEMENT (2) TOURS COMPLETS.
Placer les boulons d’un côté avant de poursuivre.
Slide the Plastic Crescent Washer over the exposed
bolt, behind the head of the bolt. Tighten the bolt with
the M5 Allen Wrench provided.
Insérez les goujons dans le rail dans les trous de
la poste.
Installer (1) boulon et la rondelle du Croissant-
Rouge (1) à la fois. Serrer jusqu'à ce qu'il
ressemble à l'image.
Ensure all bolts are tightened.
S’assurer que tous les boulons sont serrés.
MM.Plastic Crescent Washer
Rondelle plastique
Croissant x1

A
B
K
6
D
E x2
F
G
J
FF. 30mm Wood Dowel
Goujon de bois 30mm x30

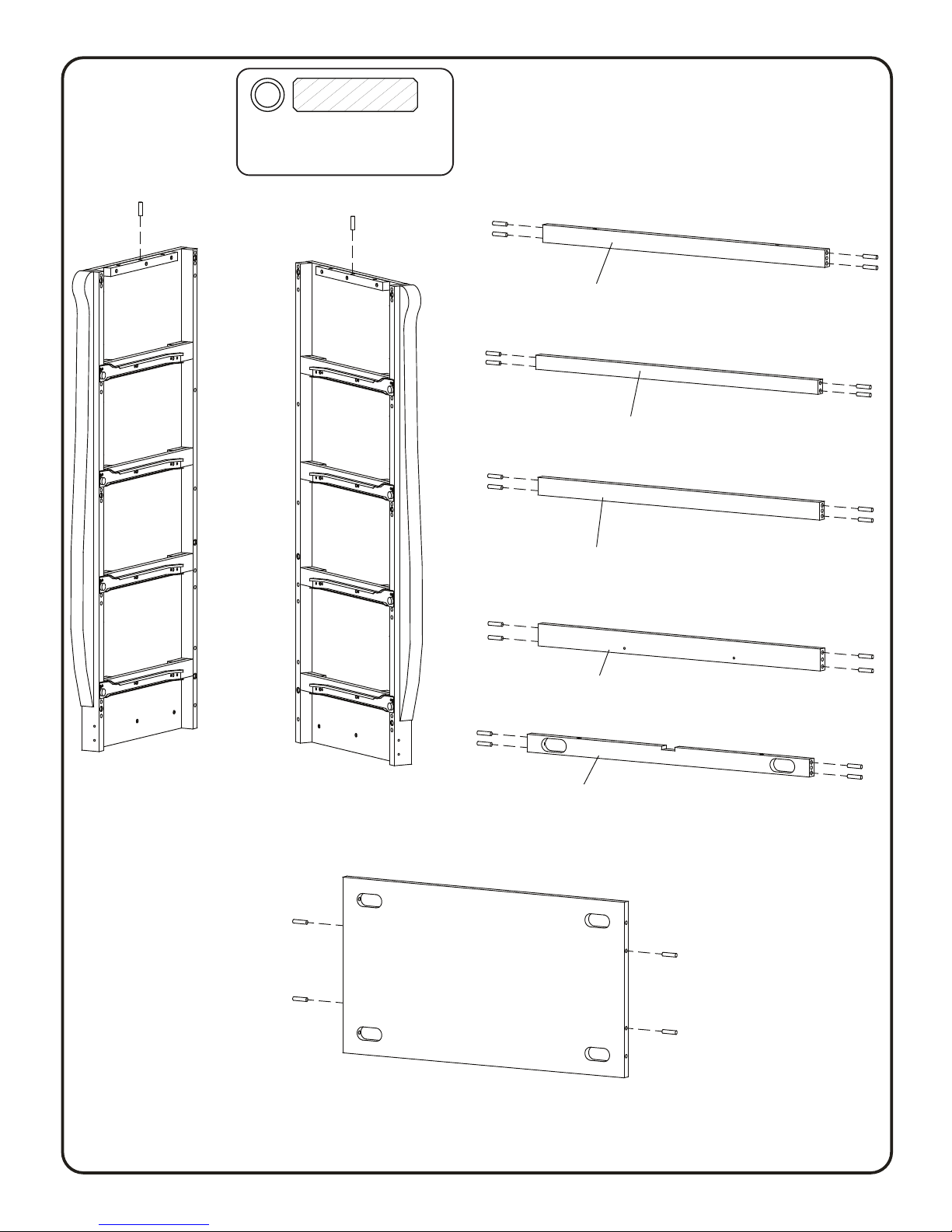

Install (30) 30mm Wood Dowels as shown.
Installé (30) goujons en bois de 30 mm, tel
qu’illustré.
STEP #1
ÉTAPE N°1

7
J
D
E
A
F
E
G
K
MM
AA
8

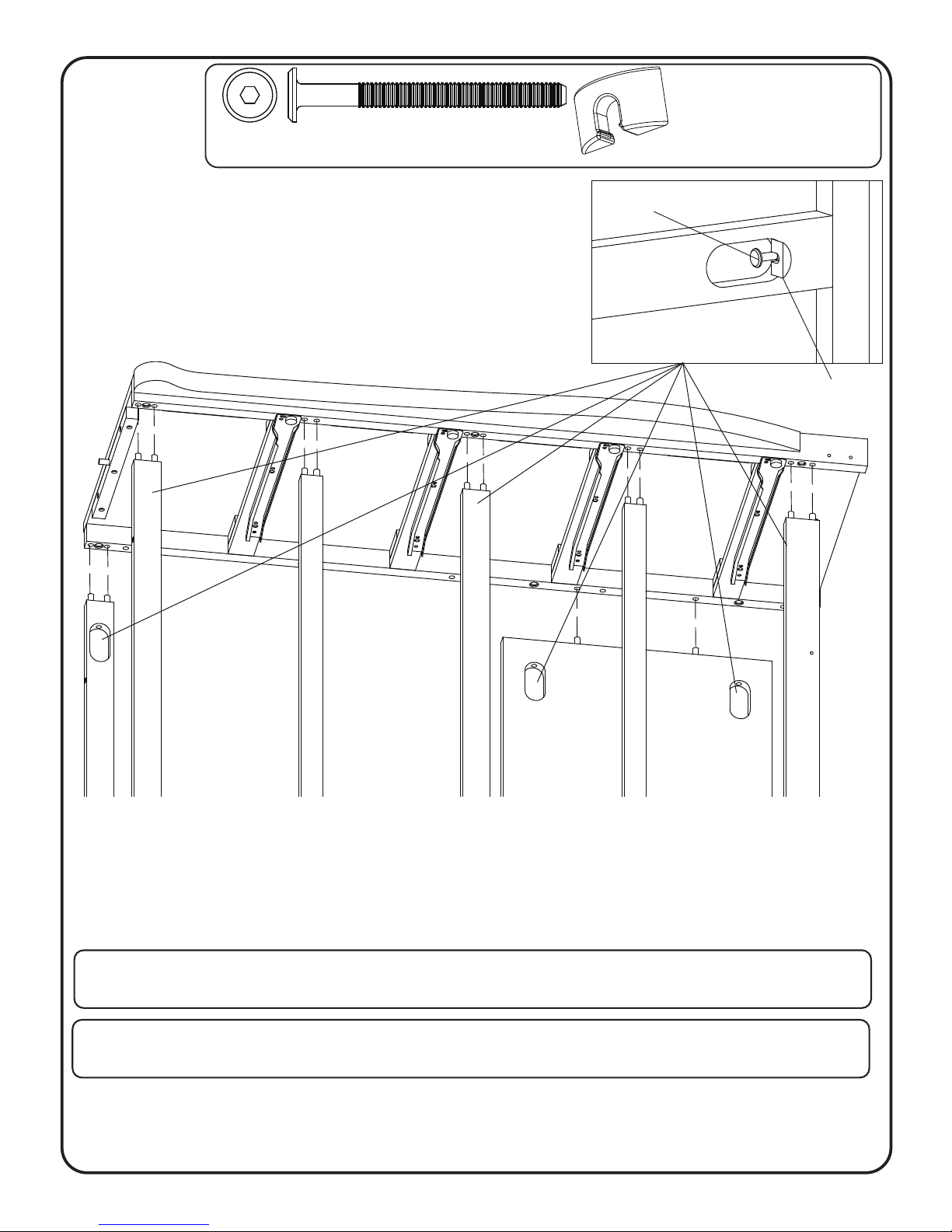

Attach Top Front Rail (Part D), Middle Front Rail (Part F), Bottom Front Rail (Part G), (2) Drawer
Rails (Part E), Top Back Rail (Part J) and Bottom Back Rail (Part K) to the Left Side (Part A).
Carefully align all of the Dowels with the holes in the Left Side (Part A). Attach the rails to the Left
Side using (6) 65mm Bolts (Part AA) and (6) Crescent Washers (Part MM) following the direction on
page 5. Tighten all bolts with Allen Wrench.
Fixez le rGarde supérieur avant (Partie D), le rail avant-Orient (partie F), le rail avant du bas (partie
G), (2) Rails tiroir (partie E), Rail supérieure avant (partie J) et Rail bas du dos (partie K) sur le côté
gauche (partie A). Alignez soigneusement tous les goujons avec les trous dans le côté gauche (partie
A). Fixez les rails à gauche en utilisant (6) 65mm Bolts (Partie AA) et (6) Rondelles Croissant-Rouge
(MM partie) suivant la direction à la page 5. Serrez tous les boulons avec une clé Allen
STEP #2
ÉTAPE N°2 AA. 65mm Bolt
65mm Boulon x6
MM.Plastic Crescent Washer
Rondelle plastique
Croissant x6

8
B
MM
AA
Repeat Step 2 using the Right Side (Part B). Refer to Page 5 to install the 65mm Bolt and Plastic
Crescent Washer.
Répéter l’étape 2 pour monter le côté droit (Pièce B). Consulter la page 5 pour installer le
boulon de 65 mm et la rondelle croissante en plastique.
STEP #3
ÉTAPE N°3 AA. 65mm Bolt
65mm Boulon x6
MM.Plastic Crescent Washer
Rondelle plastique
Croissant x6

9
N
N
EACH SIDE
H
GG
GG

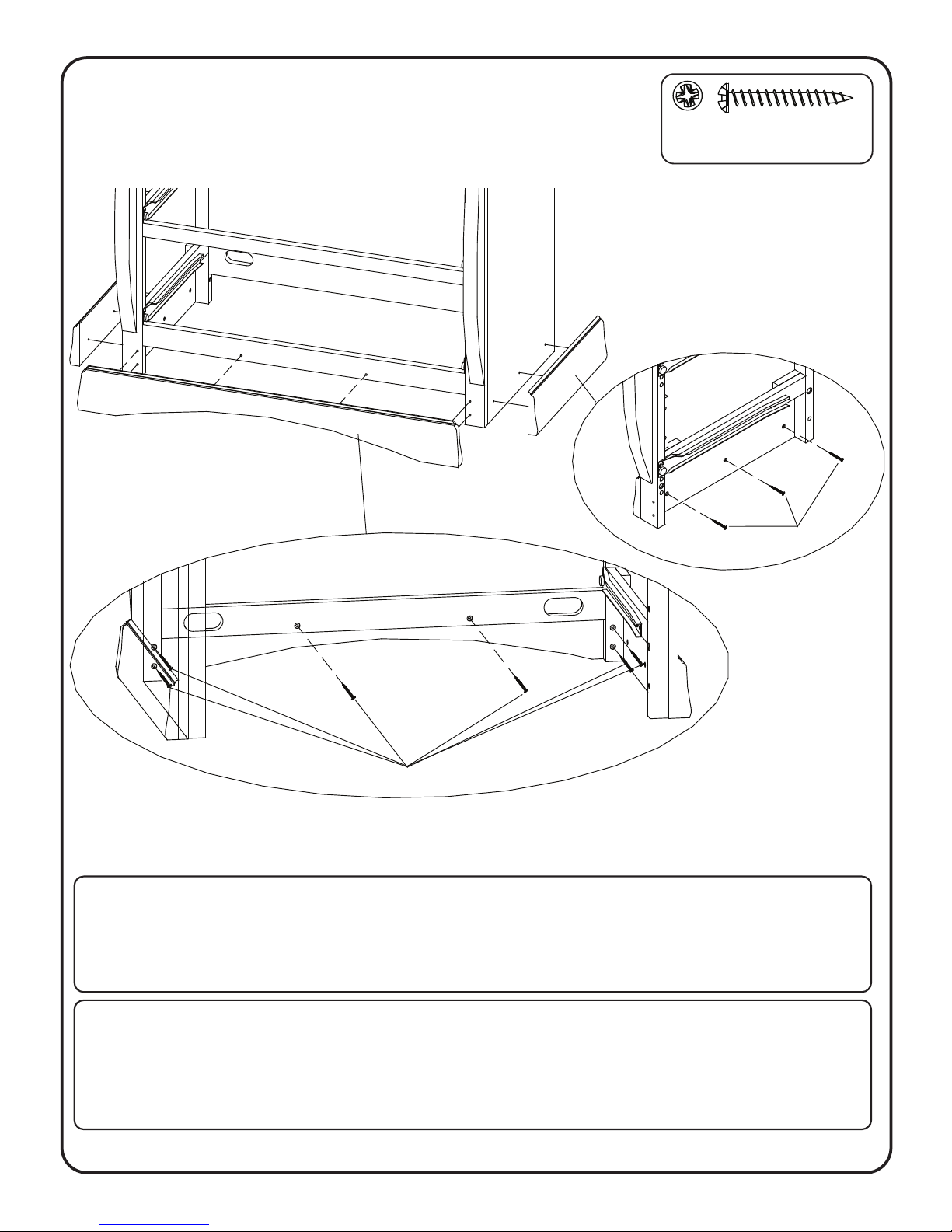

Attach the Bottom Front Molding (Part H) to the front of the case using (8) 30mm Screws (Part GG),
ensure the screws go into the predrilled holes in the molding. Tighten with a Phillips screwdriver.
Next attach the (2) Bottom Side Moldings (Part N) to the case using (3) 30mm screws (Part GG) for
each, ensure the screws go into the predrilled holes in the molding.
Fixer la moulure inférieure avant (Pièce H) au devant de la carrosserie à l’aide de (8) vis de 30 mm
(Piece GG)s S’assurer que les vis sont bien insérées dans les trous préalablement percés dans la
moulure. Serrer à l'aide d’un tournevis phillips. Ensuite, fixer les (2) moulures inférieures latérales
(Pièce N) à la carrosserie à l’aide de (3) vis de 30 mm (de chaque côté). S’assurer que les vis sont
bien insérées dans les trous préalablement percés dans la moulure.
STEP #4
ÉTAPE N°4 GG. 30mm Screw
Vis 30mm x12

C
BB
CC
10

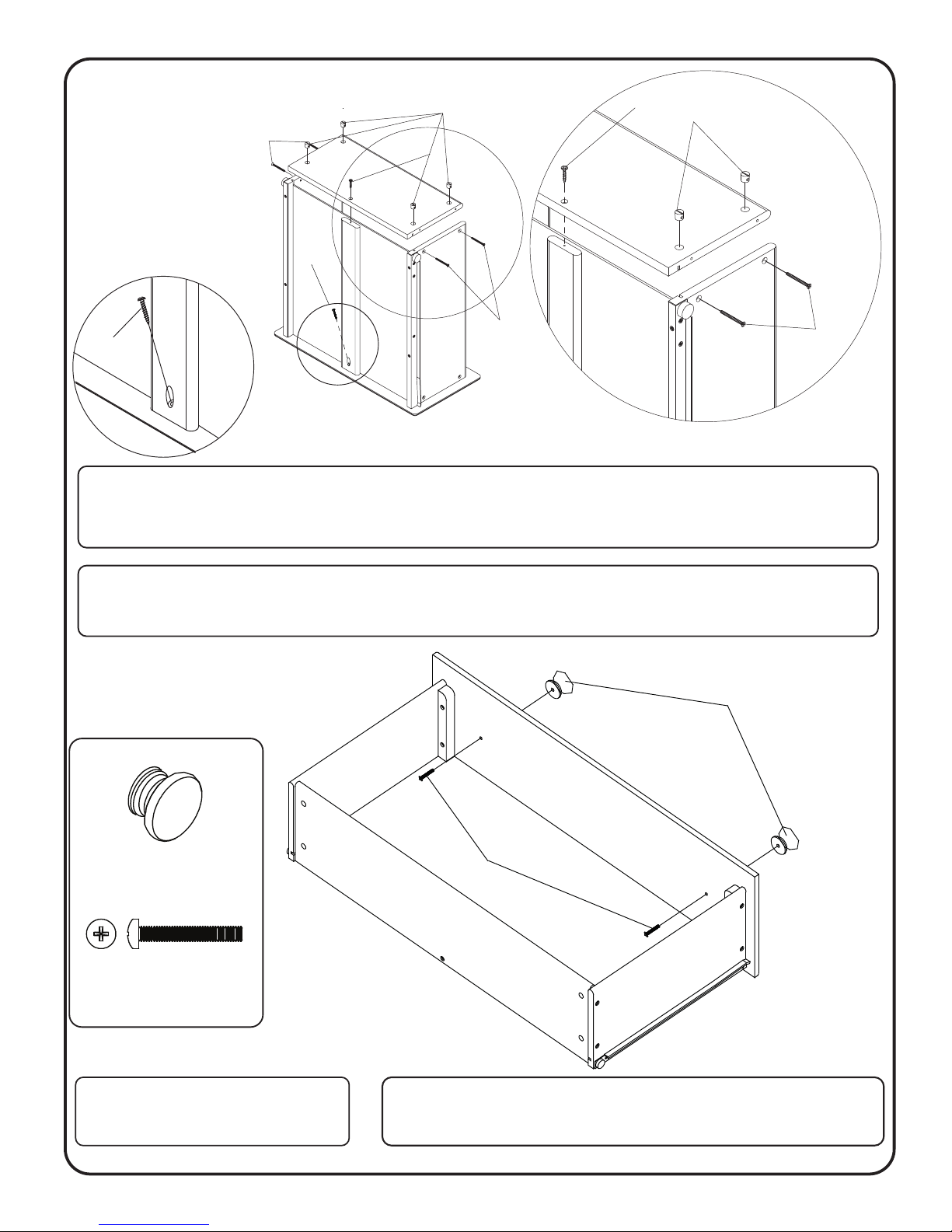

Fixer le panneau supérieur (Pièce D) à la carrosserie. Vérifier que les (2) goujons latéraux sont
bien alignés avant de placer les boulons. Insérer (4) boulons de 45 mm (Pièce BB) par les
gardes supérieurs avant et arrière, puis insérer (4) boulons de 35 mm (Pièce CC) par les côtés.
Serrer tous les boulons à l’aide de la clé hexagonale M4.

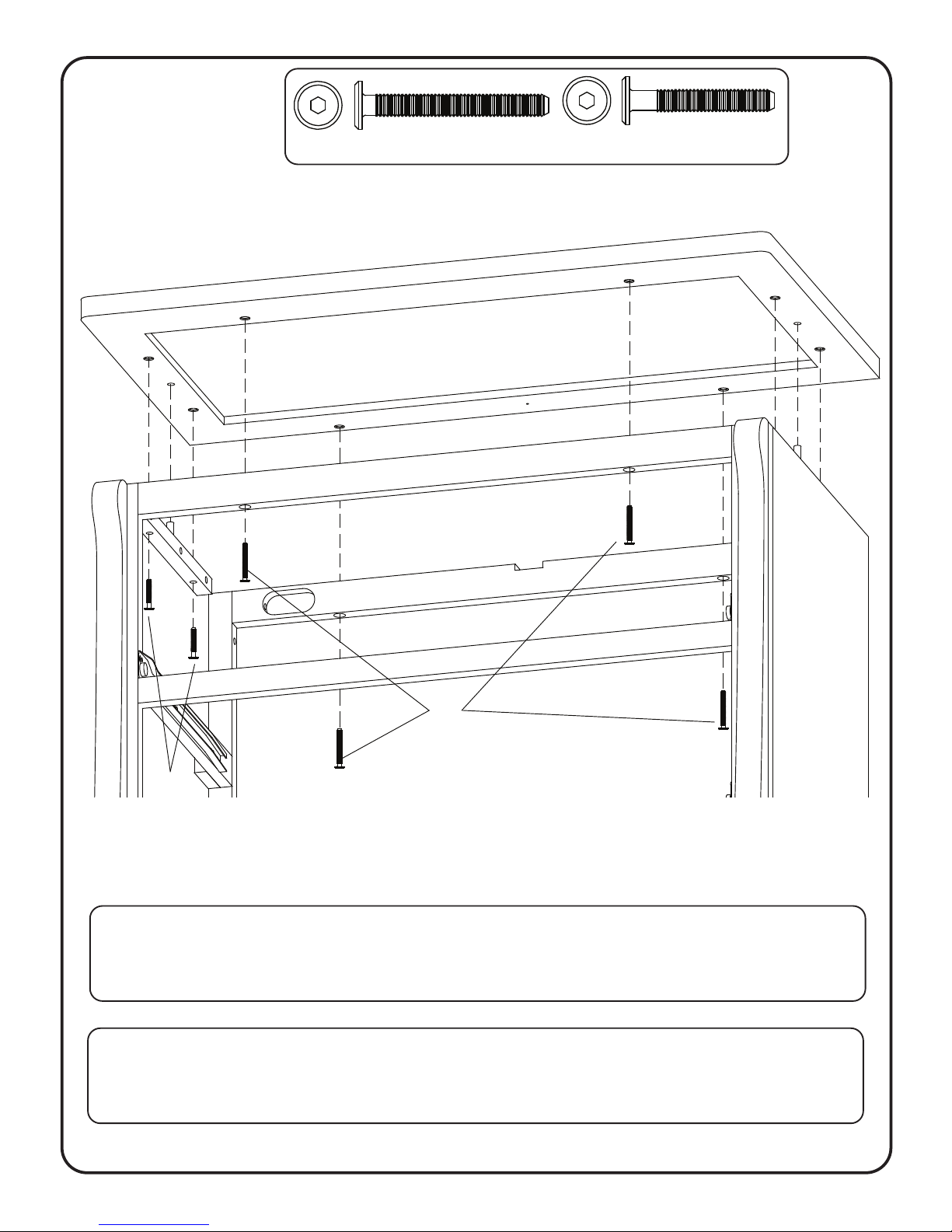

Attach the Top Panel (Part C) to the case. Ensure (2) Dowels from the side are aligned properly
before installing any bolts. Install (4) 45mm bolts (Part BB) through the Top Front and Back Rails,
then install (4) 35mm Bolts (Part CC) through the sides. Tighten all bolts with the M4 Allen
Wrench.
STEP #5
ÉTAPE N°5 BB. 45mm Bolt
45 mm Boulon x4
CC. 35mm Bolt
35mm Boulon x4

11
KK
L
Notches to top
center of case
STEP #6
ÉTAPE N°6

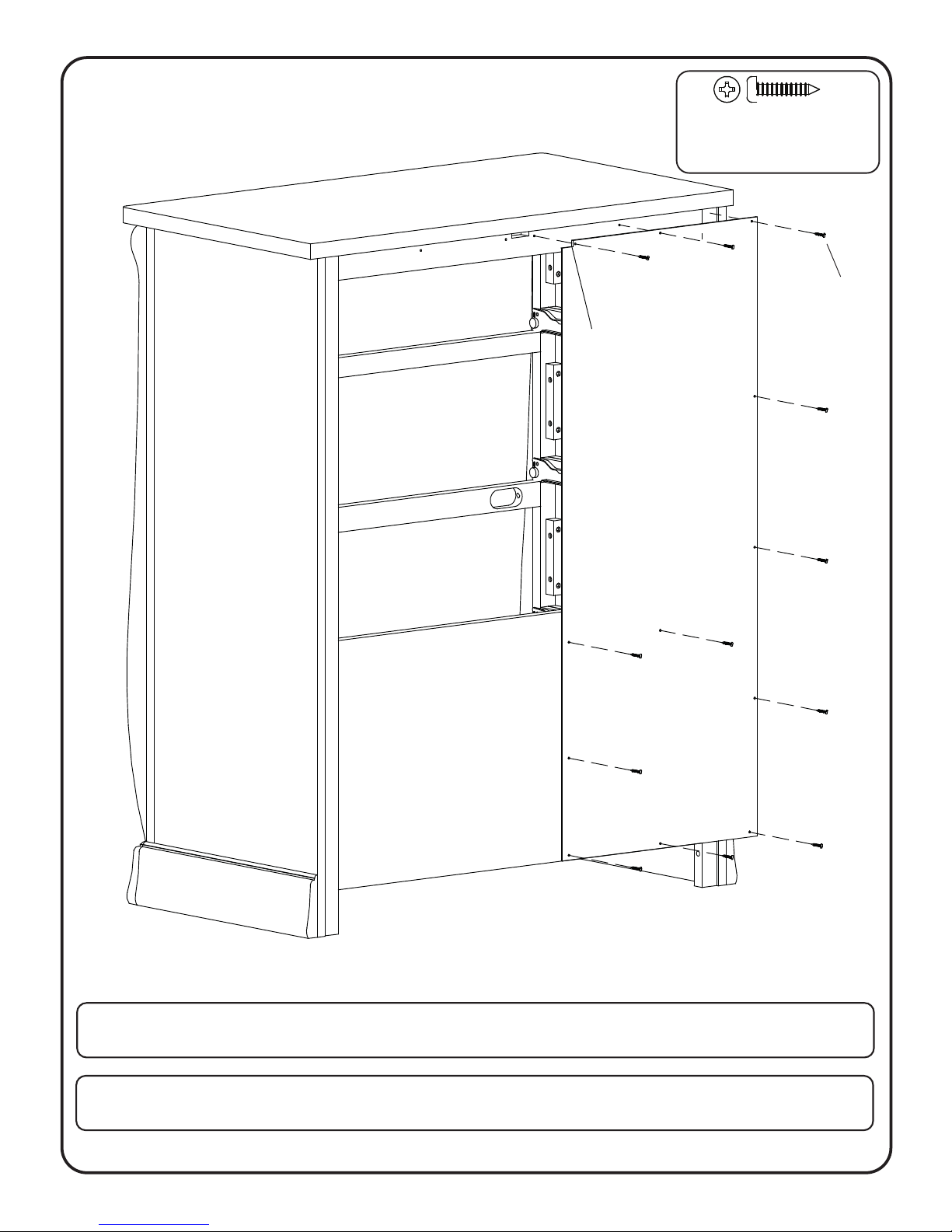

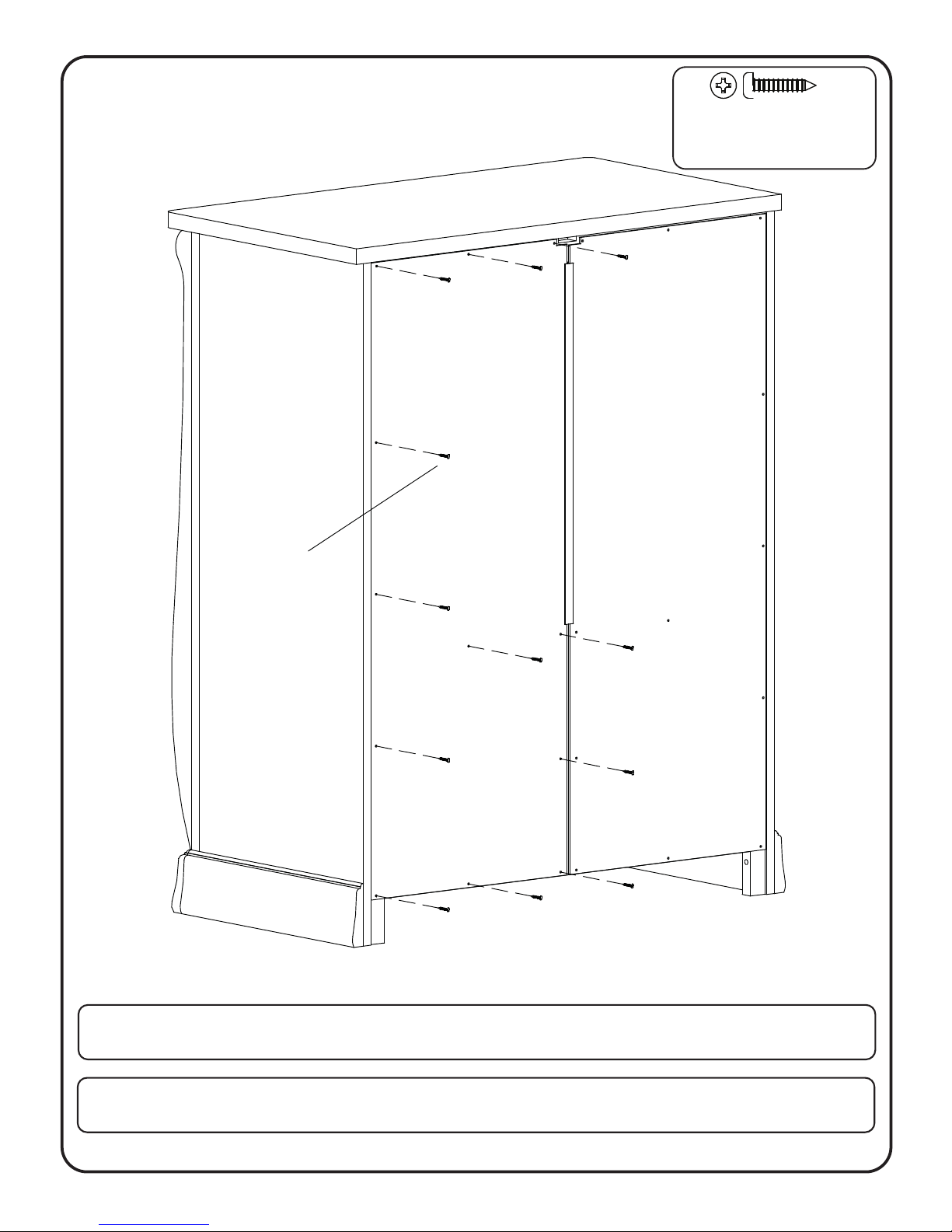

Attach ( 1) Back Panel (Part L) using (12) Back Panel Screws (Part KK). Tighten with a Phillips
Screwdriver.
Attacher (1) du panneau arrière (partie L) en utilisant (12) vis du panneau arrière (partie KK).
Serrez avec un tournevis cruciforme.
KK. 15mm Back panel
screw
Vis du panneau arrière x12

12

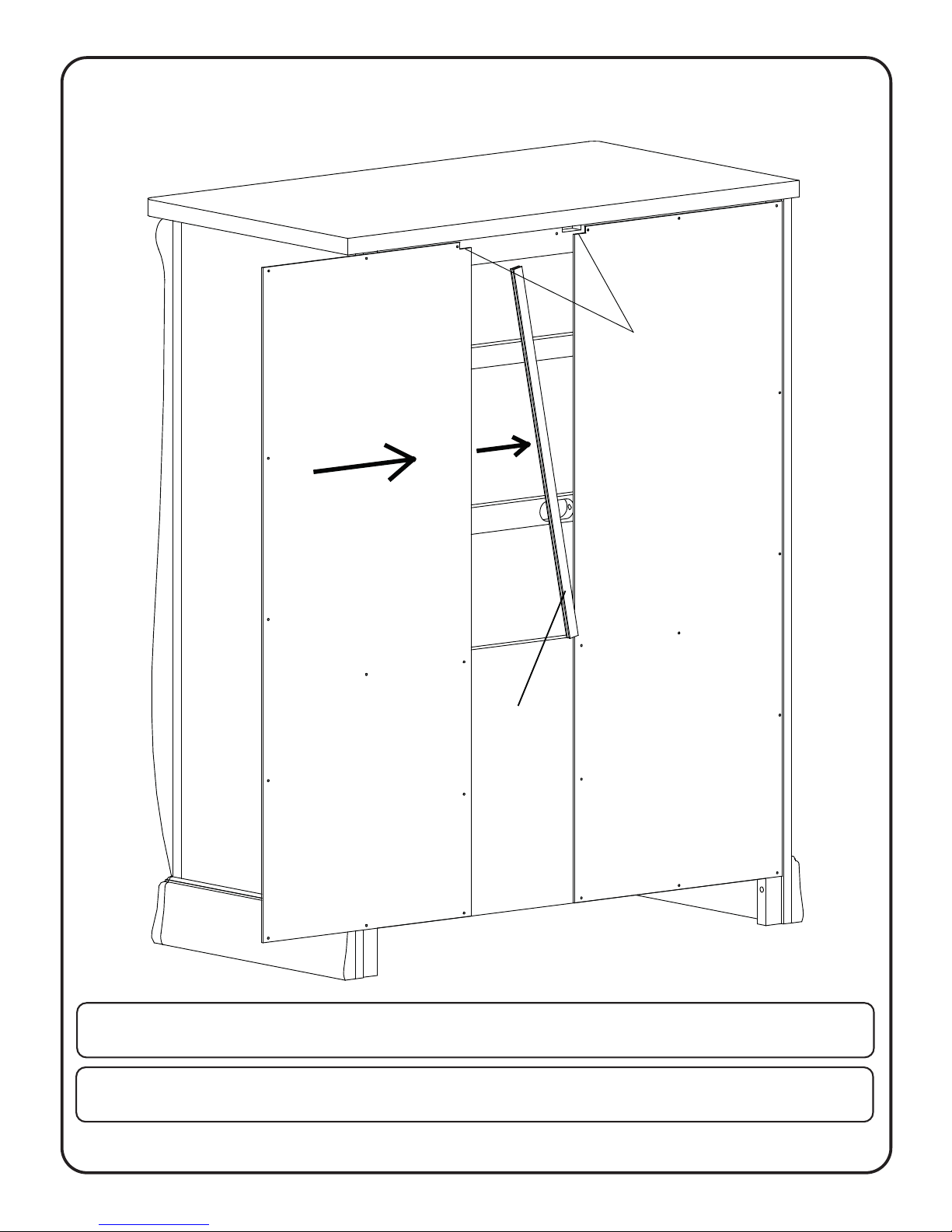

Insert The Panel Joint (Part M) to the Back Panel, then insert the (1) Back Panel (Part L) into the slot
of Panel Joint.
L
M
Notches to top
center of case
STEP #7
ÉTAPE N°7
Insérer le conjoint (partie M) sur le panneau arrière, puis insérez le panneau arrière (1) (partie L)
dans la fente de la commission conjointe d'.

13
KK
STEP #8
ÉTAPE N°8
Attach ( 1) Back Panel (Part L) using (12) Back Panel Screws (Part KK). Tighten with a Phillips
Screwdriver.
Attacher (1) du panneau arrière (partie L) en utilisant (12) vis du panneau arrière (partie KK).
Serrez avec un tournevis cruciforme.
KK. 15mm Back panel
screw
Vis du panneau arrière x12

Attach the Right and Left Drawer
Sides (Parts V And W) to the Drawer
Front (Part S) with (4) 25mm Screws
(Part HH) Note: Grooves In Bottom
Must Align. Tighten With Phillips
Screwdriver
STEP #9A
ÉTAPE N°9A
Slide Drawer Bottom (Part U) into the grooves. Install the
Drawer Support (Part V)
Glissez le fond du tiroir (Partie U) dans les encoches. Instal-
lez le support du tiroir (Partie V)
STEP #9B
ÉTAPE N°9B
U
V
E
V
W
S
HH
HH
S
W
HH
Fixez les côtés tiroir de droite et de gauche
(pièces Vet W) pour la façade du tiroir
(partie S) avec (4) Vis 25mm (Partie HH)
Remarque: En Grooves Bas doivent
s'aligner. Serrer avec tournevis Phillips
14
DD. 40mm Screw
Vis 40mm x16 HH. 25mm Screw
Vis 25mm x24
EE. Plastic Barrel
Nutécrou de baril
en plast x16

JJ
NN
4x
Attach (2) Knob (Part NN) with (2)
Knob Screw (Part JJ) Tighten
With The Phillips Screwdriver.
STEP #9C
ÉTAPE N°9C
Attachez (2) bouton (Partie NN) avec (2) vis de bouton (Partie
JJ) Serrez avec un tournevis à tête étoilée.
J
STEP #10
ÉTAPE N°10
EE
DD
DD
HH
HH
TT
HH
HH
EE
DD
R
Install the Drawer Support (Part R) and Drawer Back (Part T), using (2) 25mm Screw (Part HH), (4)
40mm Screws (Part DD) and (4) Plastic Barrel Nuts (Part EE). Note: Grooves In Bottom Must Align.
Tighten With Phillips Screwdriver
Installez le support du tiroir (partie R) et à l'arrière du tiroir (partie T), en utilisant (2) Vis 25mm
(partie HH), (4) Vis 40mm Partie DD) et (4) écrous à barillet en plastique (partie EE). Notez en bas
Grooves doit aligner. Serrez avec un tournevis cruciforme.
15
NN. Wood Knob
bouton bois x8
Part# 22563
JJ. Knob Bolt
Bolt bouton x8

16

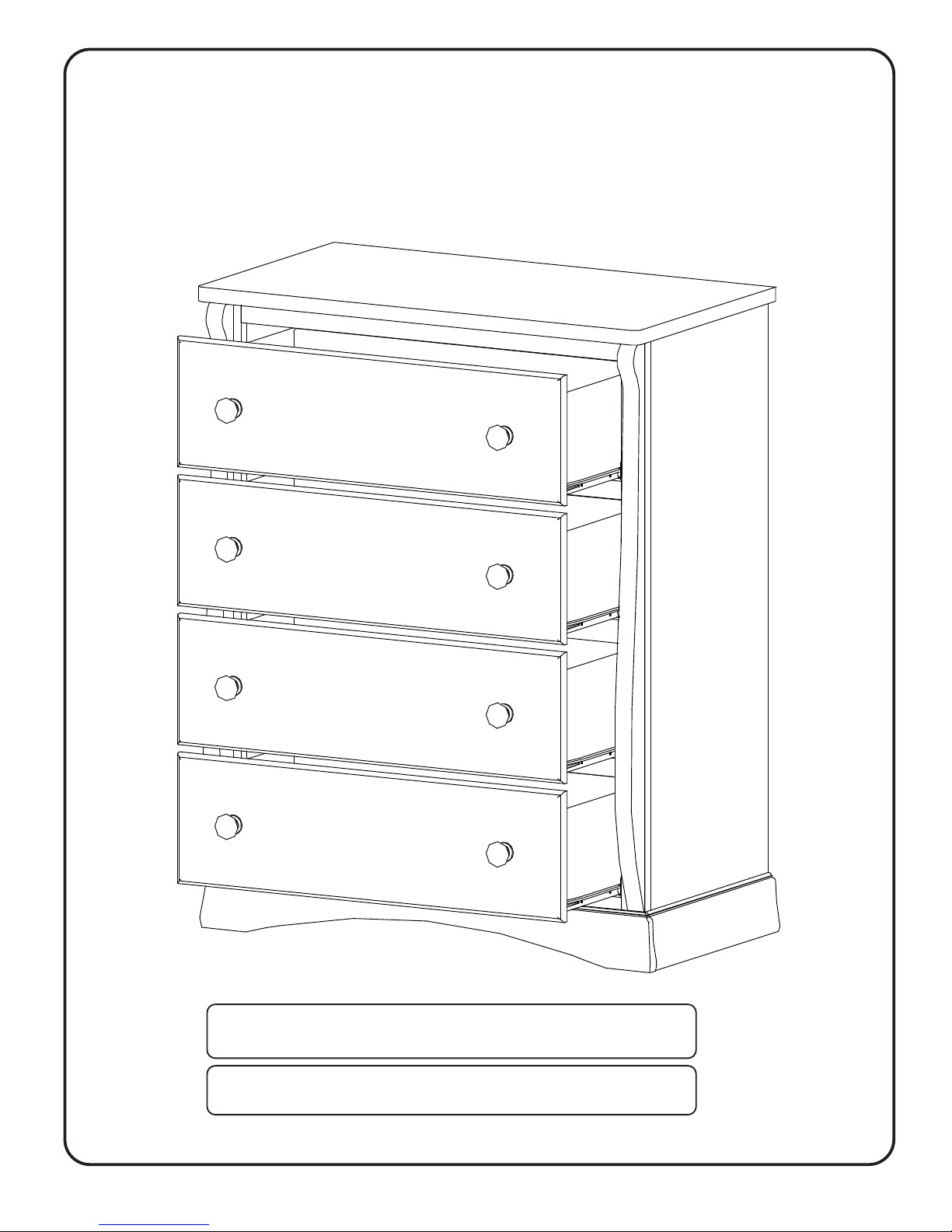

Install the drawers . Changing the position of each drawer
may improve fit or function.
Installer les tiroirs. Pour un fonctionnement et un alignement
optimaux, changer la position des tiroirs.
STEP #11
ÉTAPE N°11

GARANTIE: Ce produit Delta est garanti sans défauts pour une période de 90 jours
a partir de la date d’achat et sous condition d’une utilisation normale. Cette garantie
concerne seulement l’acheteur d’origine et est valide uniquement sur présentation de la
preuve d’achat, ou si reçu en cadeau, lorsque l’enregistrement en a été fait chez Delta.
Veuillez ne pas retourner cet article au magasin avant de nous avoir
contacté a propos de pièces manquantes ou des questions.
Pour enregistrer votre produit pour avoir les alertes de sécurité et les
mises a jour de votre produit veuillez visiter www.DeltaChildren.com
Pour signaler un problème, veuillez vous connecter a
www.DeltaChildren.com et cliquez sur la touche Consumer Care, ou
contactez nous par téléphone au [phone]
Dans le cas ou vous auriez besoin de contacter notre département du
Service Après Vente, veuillez avoir prés de vous le Numéro du
Modèle et de Lot.
Lot No.: _______________________
Date d’Emballage:_____________________
Date d’Achat: _____________ (vous devriez aussi garder votre facture d’achat)
MODÈLE:
COULEUR USINE REV
Consumer Care:
www.DeltaChildren.com
Delta Children’s Products
114 West 26th Street
New York, NY 10001
Tele.212-645-9033

Warranty: This Delta product is warranted to be free from defects for a period of 90
days from the date of purchase under normal use. This warranty extends only to the
original retail purchaser and is valid only when supplied with proof of purchase, or if
received as a gift, when the registration is on file with Delta.
Please do not return this item to the store before contacting
us about missing parts or with any questions.
To register your product for important safety alerts and updates to
your product please visit www.deltachildren.com
To report a problem, please log on to www.deltachildren.com and
click the Consumer Care Tab, or contact us by phone at
[phone].
In the event that you need to contact our customer service
department please have the Style Number and Lot Number available.
Use the space below to make note of those numbers.
Lot No. : _______________________
MFG DATE:_____________________
Date of Purchase: _____________ (you should also keep your receipt)
COLOR FTY
REV
STYLE No:
Consumer Care:
www.DeltaChildren.com
Delta Children’s Products
114 West 26th Street
New York, NY 10001
Tele.212-645-9033
