Moveis Estrela MP 1430 User manual

‘‘IMAGENS MERAMENTE ILUSTRATIVAS,
SUJEITAS À ALTERAÇÕES SEM PRÉVIO AVISO’’
BANQUETA EVEN
EVEN STOOL
TABURETE EVEN
- Coloque as Sapatas Pino 5/16 ‘B’ nos pés Nº 01 e 02.
- Alinhe as peças Nº 04 com a furação dos pés da banqueta e efetue a fixação utilizando cavilhas.
- Prepare as peças Nº 05 utilizando porca cílindrica CPL 12 x 12 ‘D’.
- Fixe os pés nas peças Nº 05 utilizando parafusos CPL 1/4 x 3' ‘A’ após fixação encaixe as tampas CPL ‘G’.
-Fixe a peça Nº 03 na estrutura do banco utilizando cantoneira plástica ‘F’ e
parafusos 3,5 x 10 flangeado phillips ‘C’.
REPITA O PROCESSO PARA O OUTRO LADO.
Do the same on the other side.
Haga lo mismo en el otro lado.
02
01
04
A
A
AA
E
E
E
B
B
E
03
C
CF
F
CC
H
05
05
G
G
G
G
D
D
G
G
G
A
A
A
A
A
A
A
A
D
D
D
D
D
D
G
E08 und.
Cavilha 8 x 30
Dowel 8 x 30
Clavija 8 x 30
D08 und.
Porca CPL 12x12
CPL NUTS 12 x 12
Tuerca CPL 12 x 12
G08 und.
Tampa Parafuso CPL
Screw Caps CPL
Cubiertas de Tornillo CPL
B04 und.
Sapata Plástica 12x 14
Plastic Shoes 12 x 14
Zapata de Plastico 12x14
A08 und.
Parafuso CPL 1/4 x 3"
Screw CPL 1/4 x 3"
Tornillo CPL 1/4 x 3"
- Fix ‘B’ on Nº 01 and 02.
- Align the piece Nº 04 with the stool feet holes and fix then with ‘E’.
- Prepare Nº 05 with ‘D’.
- Fix Nº01 and 02 on Nº05 using ‘A’, after it, fix ‘G’.
- Fije ‘B’ en Nº 01 y 02.
- Aline la pieza Nº04 con los agujeros de las patas del
Taburete, se los fije utilizando ‘E’.
- Preparare Nº 05 con ‘D’.
- Fije Nº01 y 02 en Nº05 utilizando ‘A’ , después de eso,
ponga ‘G’.
F02 und.
Cantoneira Plástica
Plastic Corner
Abrazadera Plastica
C04 und.
Parafuso 3,5 x 10 Fl
Screw 3,5 x 10 Fl
Tornillo 3,5 x 10 Fl
-Fix Nº03 on the structure of the bench using ‘C’ and ‘F’.
-Fije Nº03 en la estrutura del banco con ‘C’ y ‘F’.
Avenida Maracanã, 4244 - Parque Industrial
Arapongas - PR - Brasil
Fone: [phone]
www.moveisestrela.com.br
CERTIFICADO
GARANTIA
90
dias
MANUAL DE INSTRUÇÕES
MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
470MM
358 MM
385MM
60
KG
DIMENSÕES PRODUTO MONTADO / PESO SUPORTADO
DIMENSIONS ASSEMBLED / SUPPORTED WEIGHT
DIMENSIONES PRODUCTO ARMADO / PESO SUPORTADO
Passo / Step / Paso 1:
MONTAGEM DO PRODUTO
PRODUCT ASSEMBLY / MONTAJE DEL PRODUCTO
Passo / Step / Paso 2:

Ferramentas Necessárias (Não Inclusas)
Tools needed (not inclued)
Herramientas necesarias (no incluido)
Chave Fenda
Clave de runura
Chave Phillips
Pessoas Necessárias
para montagem
Necessary people
for assembly
Gente necesaria
para la asamblea
1 Adulto
1 Adult
1 Adulto
Parafusadeira
02 03
Martelo
Hammer
Martillo
Medidas em mm
0 10 20 30 40 50 60 70 80 90 100 110 120
02
01
02
01
03
04
04 05
05
04 und.
B
Sapata Plástica 12 X 14
Plastic Shoes 12 X 14
Zapata de Plastico 12 X 14
D
Porca Cilíndrica CPL 12x12
CPL Nuts 12x12
Tuerca Cilíndrica CPL 12x12
08 und.
G
Tampa Parafuso CPL
Screw Caps CPL
Cubiertas de Tornillo CPL
01 und.
H
Etiqueta Móveis Estrela
Móveis Estrela Label
Etiqueta Móveis Estrela
C04 und.
Parafuso 3,5 x 10 CC
Screw 3,5 x 10 CC
Tornillo 3,5 x 10 CC
A08 und.
Parafuso CPL 1/4 X 3"
Screw CPL 1/4 X 3"
Tornillo CPL 1/4 X 3"
02 und.
F
Cantoneira Plástica
Plastic Corner
08 und.
E
Cavilha 8 x 30
Dowel 8 x 30
Clavija 8 x 30
08 und.
Abrazadera Plastica
A - C -
TECHNICAL ASSISTANCE
When request the technical assistance, inform
the number of the piece name and color of the
product and also the batch manufacturing date,
that is stamped on the piece Nº03.
ASISTENCIA TÉCNICA
Al solicitar la asistencia técnica, informe el
número de la pieza, el nombre y el color del
producto y también la fecha de fabricación del
lote, que se estampa en la pieza Nº03.
ASSISTÊNCIA TÉCNICA
Ao solicitar assistência técnica, informe o número
da peça, nome e cor do produto e a data de
fabricação do lote que se encontra carimbado na
peça Nº03.
1. Esta embalagem contém peças pequenas, mantenha afastada de crianças até que o produto
esteja montado.
2. As instruções são genéricas, as figuras podem variar.
3. Leia atentamente todas as instruções antes de iniciar a montagem.
4. Separe e guarde a etiqueta de identificação.
5. Confira se os volumes e quantidades de peças descritos no manual estão corretos.
6. Identifique as peças e separe os acessórios.
7. A montagem do produto deverá ser feita em uma superfície limpa e plana. Aconselhamos utilizar a
própria embalagem para forrar o chão a fim de não danificar o produto.
8. Reservar área livre para montagem do produto.
9. Evitar batidas e o contato com objetos cortantes.
10. Não expor o móvel a calor excessivo (luz solar direta), ou umidade elevada.
11. Para limpeza use um pano macio seco ou ligeiramente umedecido com água.
Não use agentes de limpeza ou abrasivos.
INFORMAÇÕES SOBRE SEGURANÇA
1. This package contains small parts, keep away from children until the product is assembled.
2. The instructions are generic, the figures may vary.
3. Read all instructions carefully before starting assembly.
4. Separate and store the ID tag.
5. Check if the volumes and quantities of pieces described in the manual are correct.
6. Identify the pieces and separate accessories.
7. The assembly of the product shall be made on a clean and flat surface. We recommend using the
package itself to cover the floor in order not to damage the product.
8. Reserve a specific area to assembly the product.
9. Avoid shocks and contact with sharp objects.
10. Do not expose the furniture to excessive heat (direct sunlight), or high humidity.
11. For cleaning use a dry soft cloth or slightly moistened with water.
Do not use cleaning agents or abrasives
SAFETY INFORMATION
1. Este paquete contiene piezas pequeñas, mantenga alejado de los niños hasta que el producto
esté montado.
2. Las instrucciones son genéricas, los dibujos pueden variar.
3. Lea todas las instrucciones cuidadosamente antes de empezar el montaje.
4. Separar y almacenar la etiqueta de identificación.
5. Verifique si los volúmenes y cantidades de las piezas descritas en el manual estan correctas.
6. Identificar las piezas y separar los accesórios.
7. El montaje del producto se efectuará sobre una superficie limpia y plana. Se recomienda usar el
propio envase para cubrir el suelo con el fin de no dañar el producto.
8. Reserve una área específica para el montaje del producto.
9. Evitar los golpes y el contacto con objetos afilados.
10. No exponga el mueble a un calor excesivo (luz solar directa), o alta humedad.
11. Para la limpieza utilice un paño suave y seco o ligeramente humedecido con agua.
No utilice productos de limpieza o abrasivos
INFORMACIÓN DE SEGURIDAD

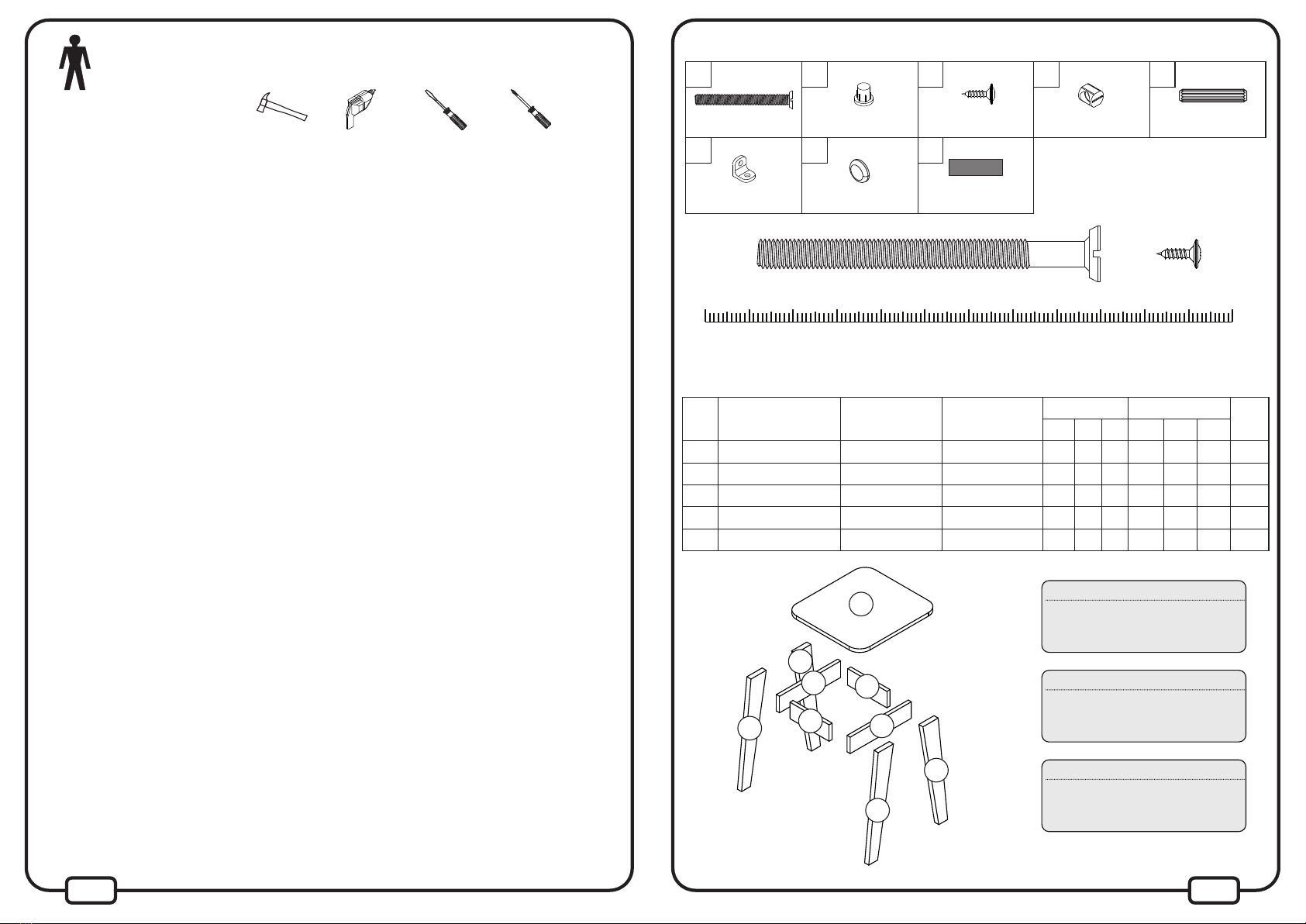

FERRAGENS IRONMONGERY / HERRAJES
IDENTIFICAÇÃO DAS PEÇAS
IDENTIFICATION OF PARTS / IDENTIFICACIÓN DE LAS PIEZAS
COMP LARG ESPES
QTD
MEDIDAS (mt) MAT.
CÓD.
01
02
03
04
05
Pé B
Assento da Banqueta
Trava Maior
Trava Menor
Pé A 02
02
01
02
02
0,449
0,449
0,385
0,297
0,190
0,120
0,120
0,358
0,069
0,069
0,020
0,020
0,015
0,015
0,015
MDF
MDF
MDF
MDF
MDF
--- ---
CÓD. PROD
PROD COR
IDENTIFICATION
OF
PARTS
IDENTIFICACIÓN
DE LAS
PIEZAS
Foot A
Foot B
Larger Lock Bar
Seat of the Stool
Smaller Lock Bar
Pie A
Pie B
Barra de Bloqueo Grande
Assiento del Taburete
--- ---
--- ---
--- ---
--- ---
INFORMAÇÃO
DAS
PEÇAS
Barra de Bloqueo Pequeña
Screwdriver
Destornillador
Phillips Key
Clave Phillips
Slot Key
