mundoclima MUPO-C9 Series Installation instructions


Manual de instalación y usuario
Installation and owner's manual
Manuel d'installation et l'utilisauter
Benutzer- oder Installationshandbuch
Manual de instalação e de utilizador

MUPO-07-C9
www.mundoclima.com CL20013

.................................................................................................................................
..............................................................................................................................
ES
EN
FR
DE
3
26
..............................................................................................................................
..............................................................................................................................
49
71
.............................................................................................................................. 93
PT
2

ÍNDICE
Manual de Instalación y Usuario ES
OBSERVACIÓN IMPORTANTE
IMPORTANTE:
Le agradecemos que haya adquirido un aire acondicionado de alta calidad. Para asegurar un funciona-
miento satisfactorio durante muchos años, debe leer cuidadosamente este manual antes de la instalación
y del uso del equipo. Después de leerlo, guárdelo en un lugar seguro. Le rogamos consulte este manual
ante las dudas sobre el uso o en el caso de irregularidades.
ADVERTENCIA:
La alimentación debe ser MONOFÁSICA (una fase (L) y una neutro (N) con conexión a tierra (GND) y con
interruptor manual. El no cumplimiento de estas especificaciones infringe las condiciones ofrecidas de la
garantía por el fabricante.
NOTA:
Teniendo en cuenta la política de la compañía de continua mejora del producto, tanto la estética como las
dimensiones, las fichas técnicas y los accesorios de este equipo pueden cambiar sin previo aviso.
ATENCIÓN:
Lea este manual cuidadosamente antes de instalar y usar su nuevo aire acondicionado. Asegúrese de
guardar este manual como referencia futura.
Este equipo de aire acondicionado es para uso exclusivamente doméstico o comercial, nunca debe insta-
-larse en ambientes húmedos como baños, lavaderos o piscinas.
El diseño y las especificaciones del equipo están sujetos a cambios sin previo aviso para su mejora. Consulte con su distribuidor
o con el fabricante para más detalles.
Precaución: Riesgo de incendio
El mantenimiento y la reparación que necesiten la asistencia de otra persona cualificada se deben realizar
El mantenimiento solo se puede realizar como lo recomienda el fabricante.
bajo la supervisión de una persona competente y formada para el uso de refrigerantes inflamables.
Notas de mantenimiento ...................................................................................
Advertencia ......................................................................................................
Precauciones de seguridad .............................................................................
Descripción de las partes .................................................................................
Accesorios ........................................................................................................
Panel de control ................................................................................................
Operación .........................................................................................................
Instalación .........................................................................................................
Mantenimiento ...................................................................................................
Otros .................................................................................................................
Solución de problemas ......................................................................................
Control remoto ..................................................................................................
4
5
8
8
9
10
11
14
15
16
17
22
3

Advertencia
Advertencia: Este aire acondicionado utiliza refrigerante
*
*
*
*
*
*
*
*
*
inflamable R290.
Notas: El aire acondicionado con refrigerante R290, si no se cumplen las medidas
de seguridad puede causar lesiones graves a las personas o a los objetos
que lo rodean.
El espacio para la instalación, uso, reparación y almacenamiento de este acondicionador
de aire portátil debe ser mayor de 7
El equipo no puede cargar más de 228g de refrigerante R290.
No utilice ningún método para acelerar el desescarche ni para limpiar las partes
congeladas, excepto los recomendados por el fabricante.
No perfore ni queme el aire acondicionado, y revise si la tubería de refrigerante está
dañada.
El aire acondicionado debe almacenarse en una habitación que no tenga una
fuente de fuego permanente, por ejemplo, una llama abierta, un dispositivo que
produzca llama, un calentador eléctrico en funcionamiento, entre otros.
Tenga en cuenta que el refrigerante puede ser insípido e inodoro.
El almacenamiento del aire acondicionado debe prevenir daños mecánicos.
El mantenimiento o reparación de los acondicionadores de aire que utilizan
refrigerante R290 debe llevarse a cabo después de la inspección de seguridad
para minimizar el riesgo de incidentes.
Por favor, lea atentamente las instrucciones antes de instalar, usar y mantener el equipo.
Siglas Nota Descripción
ADVERTENCIA
PRECAUCIÓN
PRECAUCIÓN
PRECAUCIÓN
Este símbolo muestra que esta unidad usa un
refrigerante inflamable. Si hay fugas de
refrigerante y queda expuesto a una fuente de
calor externa, existe riesgo de incendio.
Este símbolo muestra que el manual de
instalación y usuario se debe leer
cuidadosamente.
Este símbolo muestra que el personal de
mantenimiento debe manipular este equipo
teniendo en cuenta el manual de instalación.
Este símbolo muestra que la información está
disponible en el manual de instalación y usuario.
4
㎡.

Precauciones de Seguridad
！
！
！
！
！
！
！
！
！
！
Una instalación u operación incorrecta por no seguir estas
instrucciones puede causar daños a personas, propiedades, etc.
Los riesgos se clasifican con los símbolos siguientes.
ADVERTENCIA PRECAUCIÓN
Este símbolo indica la posibilidad
de lesiones o daños materiales.
Este símbolo indica la posibilidad
de muerte o lesiones graves.
ADVERTENCIA
Los niños a partir de 8 años y personas enfermas con
conocimiento del aparato y sus riesgos, pueden manipular
el equipo bajo supervisión. Los niños no deben jugar con el
equipo. Ni tampoco pueden realizar la limpieza ni el
mantenimiento del equipo sin supervisión.
Esta unidad está diseñada solo para uso en interiores.
El aire acondicionado tiene que estar conectado a tierra. Una
conexión a tierra incompleta puede ocasionar descargas
eléctricas.
Para evitar descargas eléctricas asegúrese de que el cable a tierra no esté
conectado a la tubería de gas o agua, o al cable a tierra de la luz o del teléfono.
Después de la instalación, la inspección de descargas a
tierra debe llevarse a cabo mediante electrificación.
Se debe instalar un interruptor de corriente de fuga con
capacidad nominal para evitar posibles descargas eléctricas.
No instale el aire acondicionado en un lugar donde haya gas
o líquido inflamable. Esto puede causar incendios o
explosiones.
Si el cable de alimentación está dañado, debe ser sustitudo
por el fabricante o su distribuidor o un especialista del
servicio técnico para evitar riesgos.
5

！
！
！
！
！
！
！
！
！
！
！
！
Las especificaciones del fusible están impresas en el circuito
impreso, tales como: AC 250V/3.15A.
No coloque objetos dentro de la entrada o la salida del aire.
Esto puede causar lesiones personales o daños a la unidad.
No toques las lamas oscilantes.
Puede lesionar su dedo y dañar las piezas motrices de las
lamas.
No intente reparar el aire acondicionado usted solo. Es
posible que se lastime o cause más averías.
Durante las tormentas con relámpagos, desconecte el
interruptor principal de alimentación para evitar que la
máquina sufra daños.
No utilice detergentes líquidos o corrosivos para limpiar el
aparato y no los salpique con agua u otro líquido, ya que de
lo contrario podría dañar los componentes plásticos e incluso
provocar descargas eléctricas.
No utilice la unidad en una habitación húmeda como el baño
o el lavadero.
No toque la unidad con las manos mojadas o húmedas
ni con los pies descalzos.
No tire de la unidad por el cable.
No extraiga ninguna pieza de la unidad a menos que
se lo indique un técnico autorizado.
No mueva la unidad, a menos que se haya desconectado y
el cable de alimentación esté fijado en su sitio.
No opere la unidad con un enchufe dañado o flojo.
！Los conductos conectados al aparato no deberán contener
una fuente de ignición.
6

！
ADVERTENCIA
PRECAUCIÓN
El incumplimiento de las precauciones que se indican a
continuación podría provocar descargas eléctricas, incendios
o lesiones personales.
1. El enchufe debe estar conectado a una toma de corriente
que esté correctamente instalada y conectada a tierra.
2. No use cables extensores ni tapones adaptadores para la
unidad.
No reciba la corriente del aire frío directamente al cuerpo durante
mucho tiempo. Esto podría afectar sus condiciones físicas y causar
problemas de salud.
No bloquee la entrada o la salida de aire, de lo contrario, la capacidad
de refrigeración/calefacción disminuirá, e incluso causará que el
sistema deje de funcionar.
Cierre las ventanas y las puertas, de lo contrario, la capacidad
de refrigeración / calefacción disminuirá.
Si el filtro de aire está muy sucio, la capacidad de refrigeración/
calefacción disminuirá. Limpie el filtro de aire con regularidad.
Advertencia de eliminación
Significado del cubo de basura con ruedas tachado: No elimine
este producto como desecho común junto con otros residuos
domésticos no clasificados, elimínelos en los puntos verdes
establecidos.
Póngase en contacto con las autoridades locales para que le
informe sobre los centros de recolección de basura
especializados. Si los equipos electrónicos se eliminan a la
intemperie o en basureros, los vertidos de sustancias nocivas
pueden salir y llegar a las aguas subterráneas del subsuelo.
Esto puede contaminar la cadena alimenticia y tener
consecuencias nocivas para su salud y la de todos.
En caso de sustitución de aparatos antiguos por otros nuevos,
el vendedor tiene la obligación legal de al menos retirar
gratuitamente los aparatos usados para su eliminación
7

Descripción de las partes

Asa
Ruedas de transporte
VISTA FRONTAL VISTA TRASERA
Filtro aire
superior
Filtro aire
inferior
Accesorios
Las descripciones de este manual, los textos, imagenes, pueden ser ligeramente diferentes al del
equipo que usted a adquirido. La forma real prevalecerá.
Nota:
Kit de ventana
Tubo de descarga de aire Conector ovalado Control remoto
Carcasa
trasera
Carcasa
frontal
Panel superior
Salida de drenaje
continuo
Agujero de drenaje
8

Panel de Control
Función de los botones
1. Botón ON/OFF
Pulse este botón para Arrancar o Parar la unidad.
4 y 5. Botones UP y DOWN
Pulse estos botones para aumentar o reducir la temperatura o ajustar el temporizador.
La temperatura solo puede ajustarse en modo refrigeración.
Refrigeración --> Ventilación --> Deshumidificación
2. Botón MODE
Pulse este botón para seleccionar el modo de funcionamiento, secuencia:
3. Botón SLEEP
Pulse este botón para activar el modo nocturno.
7. Botón TIMER
Pulse este botón para ajustar el temporizador (intervalos de 1 a 24h)
8. DISPLAY (Pantalla)
4. DOWN (Bajar)
2. MODE (Selección del modo)
1. POWER (Arrancar/Parar)
3. SLEEP (Modo noche) 7. TIMER (Temporizador)
6. SPEED (Velocidad del ventilador)
5. UP (Subir)
7
8
6 3 2 15 4
6. Botón SPEED
En modo refrigeración pulse este botón para ajustar la velocidad del ventilador (Alta/Baja)
Nota: ¡No se puede activar el modo de suspensión en el modo de deshumidificación o Ventilación!
9

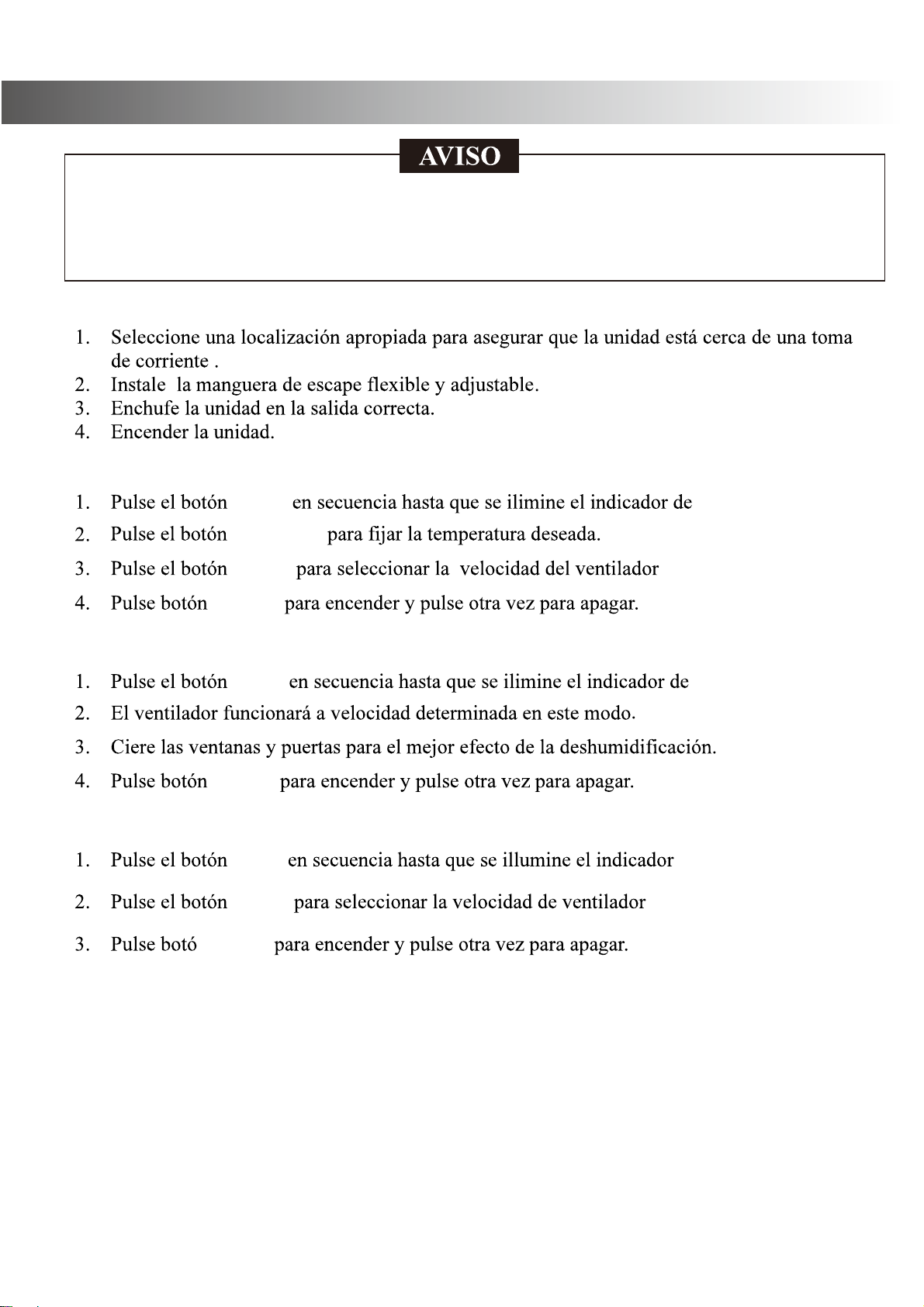

Modo Refrigeración
Antes de poner en marcha el equipo
Modo Secado (Deshumidificación)
Modo Ventilación
refrigeración COOL.
secado DEHUM.
de ventilación FAN.
Operación
No hacer caso a las siguientes precauciones, puede causar descargas eléctricas, incendios
1. El enchufe debe conectarse a una toma de corriente que disponga de toma de tierra.
2. No use un cable alargador o un adaptador para conectar este equipo.
o lesiones personales:
MODE
UP / DOWN
SPEED
ON/OFF
MODE
SPEED
ON/OFF
MODE
ON/OFF
10
