mundoclima H9A Series Installation instructions

INVERTER SERIE H9A
CL20041 ~ CL20044
R32
Manual de instalación y usuario
Installation and owner's manual
Manuel d'installation et l'utilisauter
Benutzer- oder Installationshandbuch
Manual de instalação e de utilizador
MUPR-H9A
www.mundoclima.com

.................................................................................................................................
..............................................................................................................................
ES
EN
FR
DE
3
69
.............................................................................................................................
.............................................................................................................................
135
201
2
PT .............................................................................................................................267
R32
INVERTER SERIE H9A

Manual de instalación ................................................. 4
Manual del control remoto ...................................... 54
Manual de usuario............................................. 36
ÍNDICE
OBSERVACIÓN IMPORTANTE
IMPORTANTE:
Le agradecemos que haya adquirido un aire acondicionado de alta calidad. Para asegurar un funciona-
miento satisfactorio durante muchos años, debe leer cuidadosamente este manual antes de la instalación
y del uso del equipo. Después de leerlo, guárdelo en un lugar seguro. Le rogamos consulte este manual
ante las dudas sobre el uso o en el caso de irregularidades. Este equipo debe ser instalado por un profe-
sional debidamente cualificado según los RD 795/2010, RD1027/2007, RD238/2013.
ADVERTENCIA:
La alimentación debe ser MONOFÁSICA (una fase (L) y una neutro (N) con conexión a tierra (GND) y con
interruptor manual. El no cumplimiento de estas especificaciones infringe las condiciones ofrecidas de la
garantía por el fabricante.
NOTA:
Teniendo en cuenta la política de la compañía de continua mejora del producto, tanto la estética como las
dimensiones, las fichas técnicas y los accesorios de este equipo pueden cambiar sin previo aviso.
ATENCIÓN:
Lea este manual cuidadosamente antes de instalar y usar su nuevo aire acondicionado. Asegúrese de
guardar este manual como referencia futura.
Este equipo de aire acondicionado es para uso exclusivamente doméstico o comercial, nunca debe insta-
-larse en ambientes húmedos como baños, lavaderos o piscinas.
MANUAL DE INSTALACIÓN Y USUARIO
ES
Información de servicio ......................................... 64
El diseño y las especificaciones del equipo están sujetos a cambios sin previo aviso para su mejora. Consulte con su distribuidor
o con el fabricante para más detalles.
3
Precaución: Riesgo de incendio
El mantenimiento y la reparación que necesiten la asistencia de otra persona cualificada se deben realizar
El mantenimiento solo se puede realizar como lo recomienda el fabricante.
bajo la supervisión de una persona competente y formada para el uso de refrigerantes inflamables.

Manual de instalación
1. Seleccionar el lugar de instalación ...................13
2. Fijar la placa de montaje a la pared ..................14
3. Perforar un agujero para las tuberías
de conexión.......................................................14
4. Preparación de la tubería de refrigerante..........16
5. Conexión de la tubería de drenaje ...................18
6. Conexión del cable de comunicación................19
7. Sujeción de tuberías y cables........................... 21
8. Montaje de la unidad interior............................. 21
0 Medidas de seguridad .............. 6
3 Partes de la unidad ................. 12
1 Accesorios ................................ 9
2 Resumen de instalación –
Unidad interior ......................... 10
4 Instalación de la unidad interior ....13
1. Seleccionar el lugar de instalación .................. 22
2. Instalación de la pipeta de desagüe ................ 23
3. Fijar la unidad exterior ..................................... 24
4. Conectar los cables de comunicación y de
alimentación .................................................... 25
5 Instalación de la unidad exterior .. 22
4

MC MC
A. Longitud de la tubería y carga adicional ..................... 27
B. Instrucciones de conexión –Tubería de refrigerante .. 27
1. Cortar la tubería .................................... 27
2. Eliminación de rebabas ......................... 28
3. Extremos abocardados de la tubería .... 28
4. Conexión de las tuberías ....................... 29
6 Conexión de la tubería de refrigerante .. 27
8 Comprobaciones de fugas ................. 33
9 Prueba de funcionamiento ................. 34
1. Instrucciones para la extracción del aire ....... 31
7 Purga de aire ................... 27
5

Medidas de seguridad
Lea las precauciones de seguridad antes de realizar la instalación:
ADVERTENCIA
PRECAUCIÓN
ADVERTENCIA
Una instalación incorrecta debido al incumplimiento de las instrucciones puede causar daños
graves o lesiones.
La gravedad del daño potencial o las lesiones se clasifican como ADVERTENCIA o PRECAUCIÓN.
No modifique la longitud del cable de suministro de energía ni utilice un cable alargador para la unidad. No
comparta el suministro de electricidad con otros aparatos. Una alimentación mala o insuficiente puede
provocar incendios o descargas eléctricas.
Al conectar la tubería de refrigerante no deje que otras sustancias o gases que no sean los especificados
entren en la unidad. La presencia de otros gases o sustancias disminuirán la capacidad de la unidad y
pueden causar una alta presión anormal en el ciclo del refrigerante. Esto puede causar explosiones y
lesiones.
No permita que los niños jueguen con el aire acondicionado. Siempre que los niños estén alrededor del
equipo deben estar supervisados por un adulto.
1. La instalación la debe realizar un técnico autorizado o un especialista. Una mala instalación puede
....causar fugas de agua, descargas eléctricas o incendios.
2. La instalación se debe realizar siguiendo los parámetros que se describen en las instrucciones de
....instalación. Una mala instalación puede causar fugas de agua, descargas eléctricas o incendios.
....Este equipo debe ser instalado por un profesional debidamente cualificado según los RD 795/2010,
....RD1027/2007, RD238/2013.
3. Póngase en contacto con un técnico autorizado para las reparaciones o el mantenimiento de esta
....unidad.
4. Use solo las piezas y accesorios provistos y especificados para la instalación. El uso de otras piezas
....puede provocar fugas de agua, descargas eléctricas y averías en la unidad.
5. Instale la unidad en un lugar firme que pueda soportar su peso. Si el lugar escogido no puede soportar
....el peso de la unidad o no se ha realizado una buena instalación, la unidad puede caer y provocar
....lesiones graves y daños.
Este símbolo indica que no respetar las instrucciones puede causar la muerte o lesio-
nes graves.
Este símbolo indica que ignorar las instrucciones puede causar lesiones moderadas al
usuario o daños a la unidad u objetos materiales.
Este símbolo indica que nunca debe realizar la acción indicada.
6
Este equipo debe ser instalado por un profesional debidamente cualificado según: RD 795/2010, RD 1027/2007 y RD 238/2013.

ADVERTENCIA
PRECAUCIÓN
Para realizar la instalación eléctrica, siga las regulaciones locales estándar de cableado y las especifica-
caciones de este manual. Debe usar un circuito y una toma independientes para la alimentación eléctrica.
No conecte otros equipos a la misma toma de electricidad. Una capacidad eléctrica insuficiente o defec-
tos de la instalación eléctrica pueden provocar descargas eléctricas o incendios.
Durante toda la instalación eléctrica use los cables especificados. Conecte los cables con firmeza y átelos
bien para evitar que fuerzas externas dañen el terminal. Las malas conexiones eléctricas se pueden
sobrecalentar, causar un incendio o descargas eléctricas.
El tendido de los cables se debe ajustar de manera que la tapa del cuadro de control quede bien cerrada.
Si no queda bien cerrada la tapa del cuadro de control, puede provocar corrosión y que los puntos de
conexión en el bornero se calienten, se incendien o provoquen descargas eléctricas.
En algunos entornos funcionales como las cocinas, comedores, etc., se recomienda el uso de unidades
de aire acondicionado especialmente diseñadas para estos espacios.
No instale la unidad en un lugar donde esté expuestaa fugas de gases combustibles. Si el gas combusti-
ble se acumula alrededor de la unidad puede provocarse un incendio.
No instale el equipo en habitaciones con humedad como un baño. El exceso de exposición al agua puede
provocar que los componentes eléctricos tengan un cortocircuito.
El producto tiene que tener una buena conexión a tierra desde el momento de la instalación o pueden
producirse descargas eléctricas.
Instale las tuberías de drenaje según las instrucciones de este manual. Un mal drenaje puede causar
inundaciones o filtraciones en la vivienda o en la propiedad.
6.
7.
8.
9.
1.
2.
7
1. Instalación (espacio)
-Que el trabajo de instalación de tuberías se reduzca al mínimo.
-Dicha tubería deberá estar protegida de daños físicos.
-Observe el cumplimiento de las regulaciones nacionales sobre el gas.
-Que las conexiones mecánicas sean accesibles para fines de mantenimiento.
-En los casos que requieran ventilación mecánica, las aberturas de ventilación deberán mantenerse libres de
obstrucciones.
-Cuando se utilice el producto para su eliminación, se basará en la normativa nacional y se procesará
adecuadamente.
-La unidad se debe guardar en una zona bien ventilada donde el tamaño de la habitación corresponda con
los valores especificados del área para su funcionamiento.
-Espacios donde las tuberías de refrigerante deben cumplir con las regulaciones nacionales de gas.
2. Mantenimiento
-Cualquier persona que se encargue de manipular los refrigerantes debe estar certificado para esta labor
con el reconocimiento de la industria.
-El mantenimiento solo se puede realizar como lo recomienda el fabricante. El mantenimiento y la reparación
que necesiten la asistencia de otra persona cualificada se debe realizar bajo la supervisión de una persona
competente en el uso de refrigerantes inflamables.
Precauciones para el uso del refrigerante R32
Este equipo debe ser instalado por un profesional debidamente cualificado según: RD 795/2010, RD 1027/2007 y RD 238/2013.

8
Observaciones sobre los gases fluorados
Descripción de símbolos mostrados en la unidad interior o exterior:
ADVERTENCIA
Este símbolo muestra que esta unidad usa un refrigerante inflamable. Si hay
fugas de refrigerante y queda expuesto a una fuente de calor externa, existe
riesgo de incendio.
PRECAUCIÓN Este símbolo muestra que el manual de instalación y usuario se debe leer
cuidadosamente.
PRECAUCIÓN
Este símbolo muestra que el personal de mantenimiento debe manipular
este equipo teniendo en cuenta el manual de instalación.
PRECAUCIÓN
PRECAUCIÓN Este símbolo muestra que la información está disponible en el manual de
instalación y usuario.
1. El aire acondicionado contiene gases fluorados de efecto invernadero. Para más información sobre este
tipo de gas y la cantidad, consulte la etiqueta correspondiente en el propio equipo.
2. La instalación, el servicio, el mantenimiento y la reparación se debe realizar por un técnico autorizado.
3. Para desmontar el equipo y reciclarlo debe contactar con un técnico especializado.
4. En el caso de los aparatos que contengan gases fluorados de efecto invernadero en cantidades iguales o
superiores a 5 t de equivalente de CO2, pero inferiores a 50 t de equivalente de CO2, si el sistema tiene
instalado un sistema de detección de fugas, deberá comprobarse su estanqueidad al menos cada 24 meses.
5. Es muy recomendable que cada vez que se realicen inspecciones en busca de fugas se mantenga un registro
de todas las incidencias.
3. No acelere el proceso de desescarche o la limpieza, cumpla con las recomendaciones del fabricante.
4. La unidad se debe guardar en una habitación sin fuentes de calor activa (p.ej.: llamas abiertas, una cocina de
gas o un calefactor eléctrico).
5. No perfore ni queme la unidad.
6. Asegúrese de que los refrigerantes no despidan olor.
7. Tenga mucho cuidado de que no entren cuerpos extraños (aceite, agua, etc.) en la tubería. Además, al
almacenar la tubería, selle con seguridad la abertura y pegue con cinta adhesiva.
Para las unidades interiores, utilice el conjunto de unión no abocardado R32 solo cuando conecte la unidad
interior y conecte las tuberías (cuando conecte en interiores). El uso de tuberías, tuercas sin abocardar o
tuercas de ensanchamiento distintas a las especificadas, puede causar el mal funcionamiento del producto,
rotura de tuberías o lesiones debido a la alta presión interna del ciclo del refrigerante causada por cualquier
aire de entrada.
8.El equipo se debe instalar, hacer funcionar y guardar en una habitación que tenga una superficie mínima de 4 m2.
El aparato no debe instalarse en un espacio sin ventilación, si dicho espacio es inferior a X m² (véase el siguiente
formulario).
Precauciones para el uso del refrigerante R32
Este equipo debe ser instalado por un profesional debidamente cualificado según: RD 795/2010, RD 1027/2007 y RD 238/2013.
Cantidad de
refrigerante (kg)
Superficie
mínima de la
sala (m²)
≤2,048 1,8m 4
≤2,048 0,6m 40
≤2,048 2,2m 4
Altura de instalación (m)

9
ACCESORIOS

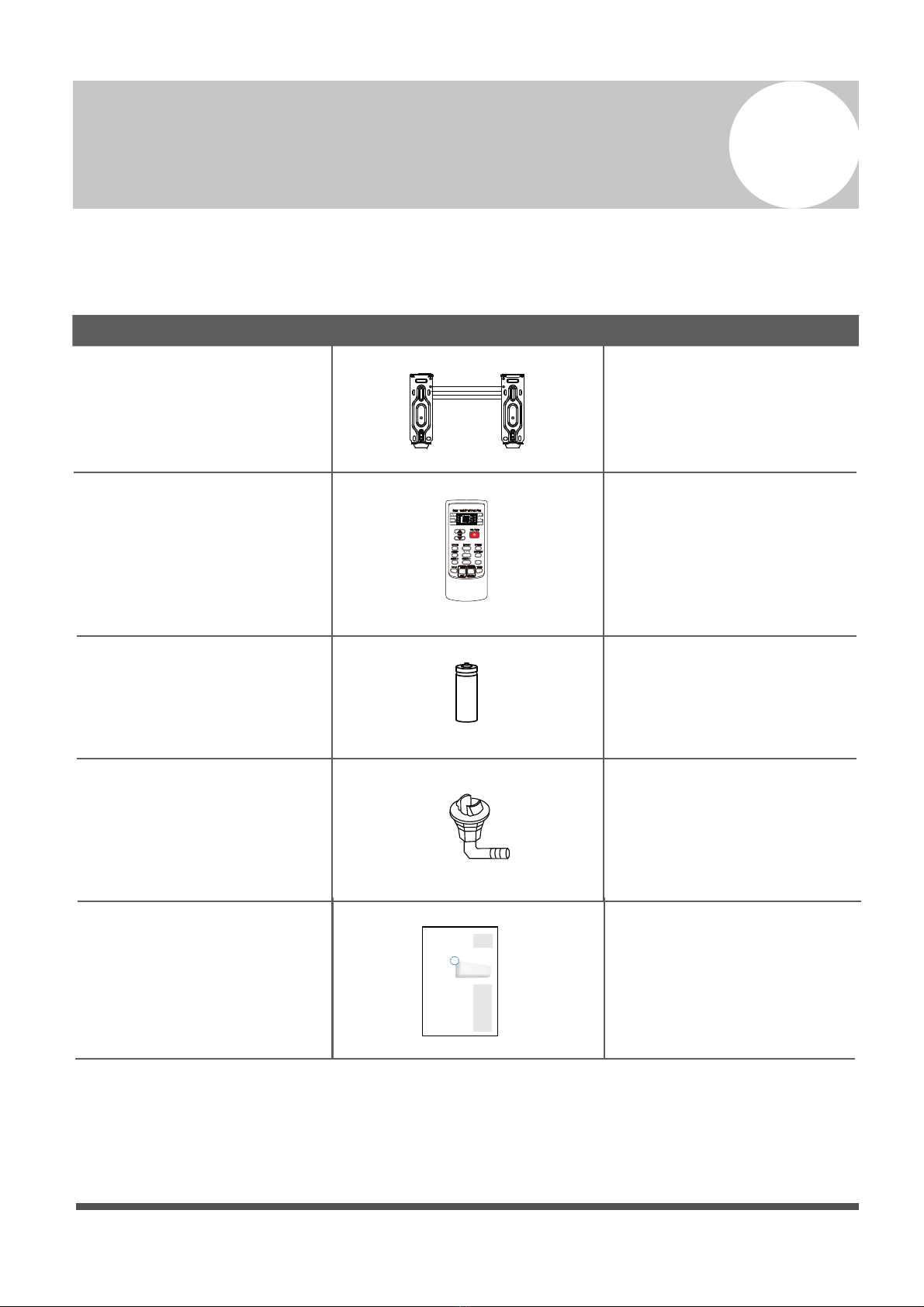

El equipo de aire acondicionado viene provisto con los accesorios siguientes. Use todas las piezas de instala-
ción y los accesorios para instalar el aire acondicionado. Una mala instalación puede provocar fugas de agua,
descargas eléctricas e incendios, además de averías en el equipo.
1
Este equipo debe ser instalado por un profesional debidamente cualificado según: RD 795/2010, RD 1027/2007 y RD 238/2013.
Nombre Forma Cantidad
1
1
1
Control remoto
Pilas (AAA.LR03)
Pipeta de desagüe
Placa de montaje
2
iFEEL
1
INVERTER SERIE
y Usuario
Manual de Instalación
Manual de instalación y usuario
y
R32

Selección de la ubicación

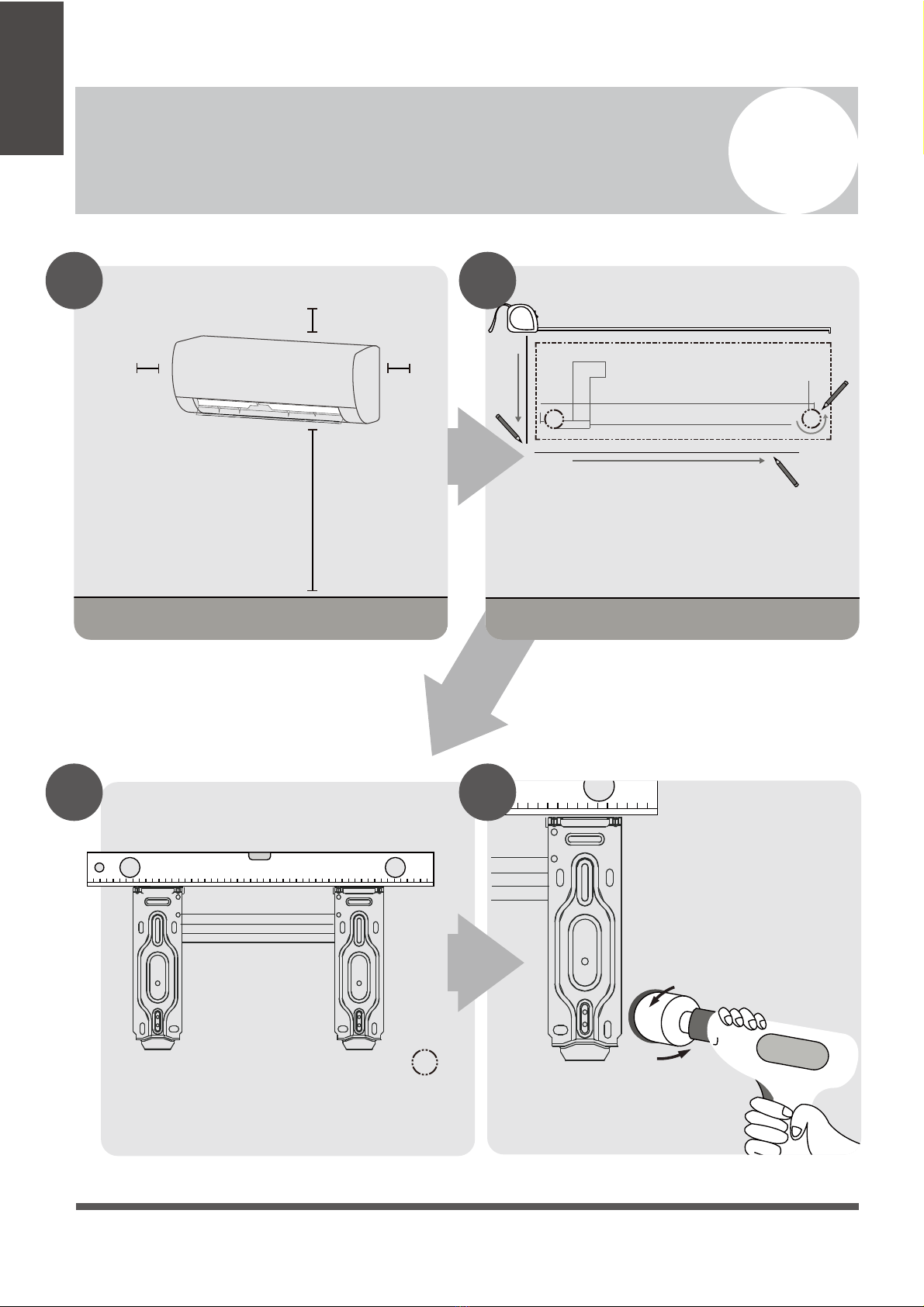

Fije la placa de montaje Perforación del agujero en la pared
Resumen de instalación
Determine la posición del
agujero de la pared
1 2

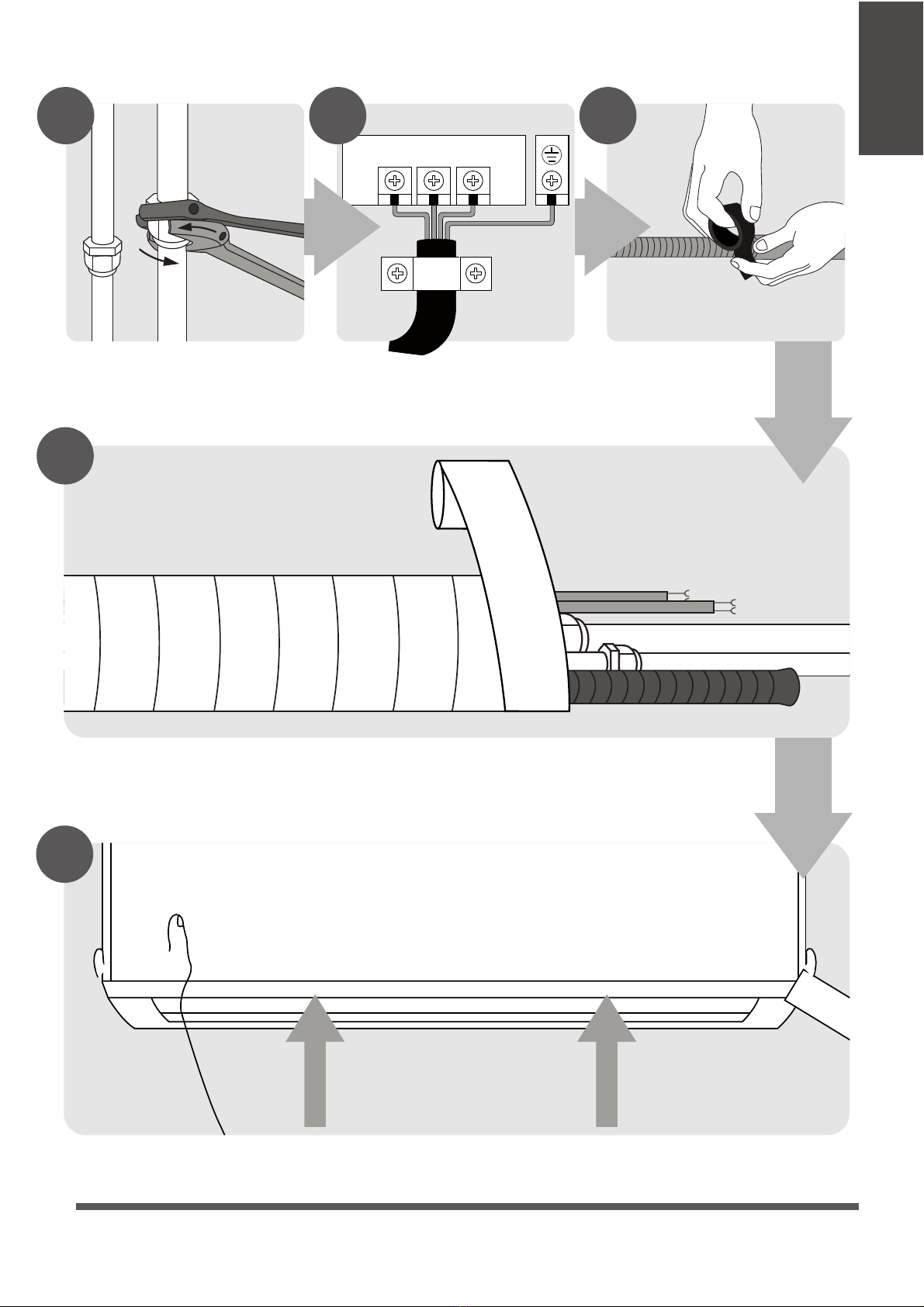

RESUMEN DE INSTALACIÓN -
UNIDAD INTERIOR 2
10
Este equipo debe ser instalado por un profesional debidamente cualificado según: RD 795/2010, RD 1027/2007 y RD 238/2013.
200 mm200 mm
150 mm
3 4
2300 mm

Montaje de la unidad interior
STEP 8
Envolver tuberías y cables
Tubería de conexión Conexión del cableado Preparación de la
tubería de drenaje
5 6 7
8
9
Resumen de instalación
11
Este equipo debe ser instalado por un profesional debidamente cualificado según: RD 795/2010, RD 1027/2007 y RD 238/2013.

3
Fig.3.1
OBSERVACIONES SOBRE LAS ILUSTRACIONES
Las figuras en este manual tienen propósitos explicativos. La forma real de la unidad interior adquirida
puede variar ligeramente. Pero el funcionamiento y las funciones de la unidad son las mismas.
PARTES DE LA UNIDAD
Resumen de instalación
12
Este equipo debe ser instalado por un profesional debidamente cualificado según: RD 795/2010, RD 1027/2007 y RD 238/2013.
Tubería de refrigerante
Cable de comunicación
Control remoto
Tubo de drenaje
Cable de alimentación
Filtro de aire
Entrada de aire
Rejilla de entrada de aire
Salida de aire
Lama
Interruptor manual (AUTO)
Entrada de aire
Salida de aire

4
Instrucciones de instalación -
Unidad interior
PREVIO A LA INSTALACIÓN
Antes de instalar la unidad interior consulte
la etiqueta de la caja del producto para asegurarse
de que el modelo de la unidad interior coincide
con el de la unidad exterior.
Observaciones acerca del agujero
de la pared:
Instalación de la unidad interior





Paso 1: Selección de la ubicación de instalación
Antes de instalar la unidad interior debe escoger un
lugar apropiado. A continuación se describen las
normas que le ayudarán a seleccionar un lugar
apropiado para instalar la unidad.
Las ubicaciones adecuadas deben cumplir los
siguientes requisitos:
Buena circulación del aire
Fácil instalación del drenaje
El ruido de la unidad no debe molestar a otras perso-
nas.
El lugar debe ser firme, sólido y no vibrar.
Debe ser lo suficientemente fuerte para soportar el
peso de la unidad.
NO instale la unidad en los siguientes lugares:
Cerca de cualquier fuente de calor, vapor o gas
combustible
Cerca de elementos inflamables como cortinas o
ropas
Cerca de cualquier obstáculo que pueda bloquear
la circulación del aire
Cerca de una entrada de aire.
Donde incida directamente la luz solar
Si no hay tuberías de refrigerante fijas:
Mientras selecciona un lugar asegúrese de que
debe dejar bastante espacio para el agujero de la
pared (véase Perforar un agujero en la pared
para las tuberías de conexión) para el cable de
comunicación y la tubería de refrigerante que
conectan la unidad interior y la exterior.
La posición por defecto de todas las tuberías es la
derecha de la unidad interior (vista desde el frente
de la unidad). Sin embargo la unidad puede
acomodar la tubería tanto a derecha como a la
izquierda.
13
Fig. 4.1-a
INSTALACIÓN UNIDAD INTERIOR
Este equipo debe ser instalado por un profesional debidamente cualificado según: RD 795/2010, RD 1027/2007 y RD 238/2013.

Consulte el siguiente diagrama para asegurar una distancia adecuada entre
las paredes y el techo:
PRECAUCIÓN
Instalación de la unidad interior
Paso 2: Fijar la placa de montaje a la pared:
La placa de montaje es el elemento sobre el que se
montará la unidad interior.
Sacar el tornillo que fija la placa de montaje a la
parte posterior de la unidad interior.
Coloque la placa de montaje contra la pared en un
lugar que cumpla con los requisitos especificados
en la sección: “Selección de la ubicación de instala-
ción”, para más detalles sobre el tamaño de la
placa de montaje consulte: “Dimensiones de la
placa de montaje.”
Perfore agujeros para los tornillos de montaje en
ubicaciones:
• suficientemente fuerte como para soportar el
peso de la unidad
• y que coincidan con los agujeros para los tornillos
de la placa de montaje.
Asegure la placa de montaje a la pared con los
tornillos provistos.
Asegúrese de que la placa de montaje quede plana
contra la pared.
1.
2.
3.
4.
5.
Paso 3: Perforar un agujero para las tuberías
de conexión
Tiene que hacer un agujero en la pared para la
tubería de refrigerante, de drenaje y el cable de
comunicación que conectará las unidades interior y
exterior.
Determine la ubicación del agujero de la pared
teniendo en cuenta la posición de la placa de
montaje. Consulte “Dimensiones de la placa de
montaje” en la próxima página para determinar la
posición ideal. Los agujeros de la pared deben
tener un diámetro de al menos 65 mm y un ligero
ángulo de descenso para facilitar el drenaje.
Mediante una broca de corona de 65 mm perfore
un agujero en la pared. Asegúrese de que el aguje-
ro quede ubicado ligeramente hacia abajo, de
manera que la parte exterior del agujero esté más
abajo que su parte interior, la diferencia de altura
de ambos agujeros debe ser de 7 mm. Esto asegu-
rará un buen drenaje del agua. (Véase la Fig. 4.2)
Coloque el protector de pared en el agujero. Éste
resguarda los bordes del agujero y ayudará a
taponarlo cuando se termine el proceso de instala-
ción.
1.
2.
3.
INSTALACIONES EN CONCRETO
O PAREDES DE LADRILLOS:
Si la pared está hecha de ladrillos, hormigón o
materiales similares, perfore en la pared agujeros
de 5 mm de diámetro e inserte los tornillos de
anclaje provistos. Después asegure la placa de
montaje a la pared apretando los tornillos
directamente dentro de los tacos.
Al perforar el agujero en la pared, asegúrese de
evitar los cables, tuberías u otros componentes
que estén en el interior de la pared.
14
Este equipo debe ser instalado por un profesional debidamente cualificado según: RD 795/2010, RD 1027/2007 y RD 238/2013.
Fig. 4.1
200 mm o más
2300 mm
200 mm o más
150 mm o más

Indoor Unit
Installation
Instalación de la unidad interior
Pared
Interior Exterior
5-7mm

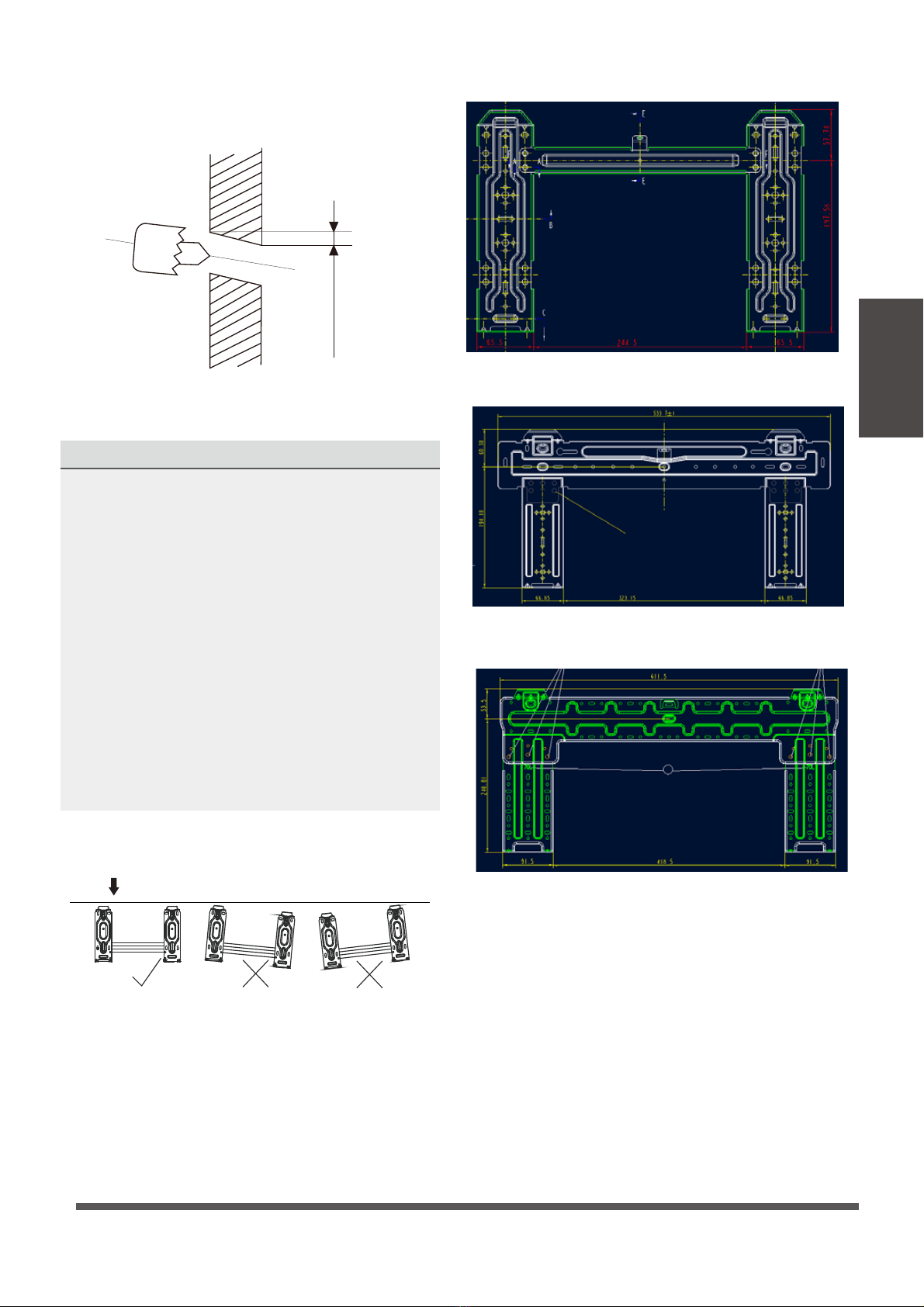

DIMENSIONES DE LA PLACA DE MONTAJE
Fig. 4.2
Fig. 4.3
Diferentes modelos tienen placas de montaje
diferentes. Para asegurar que tiene suficiente
espacio para montar la unidad interior, los diagra-
mas a la derecha muestran diferentes tipos y
dimensiones de placas de montaje:
- Ancho de la placa de montaje
- Altura de la placa de montaje
- Ancho de la unidad interior en relación con la
..placa de la montaje.
- Altura de la unidad interior en relación con la
..placa montaje
- Posiciones recomendadas del agujero en la
..pared (ambas a la derecha y a la izquierda de la
..placa de montaje)
- Distancias relativas entre los agujeros de los
..tornillos
15
Este equipo debe ser instalado por un profesional debidamente cualificado según: RD 795/2010, RD 1027/2007 y RD 238/2013.
Orientación correcta de la placa de montaje
Modelo 09 y 12
Modelo 18
Modelo 24

Instalación de
la unidad interior
16
Mueva a la derecha o la izquierda
PRECAUCIÓN

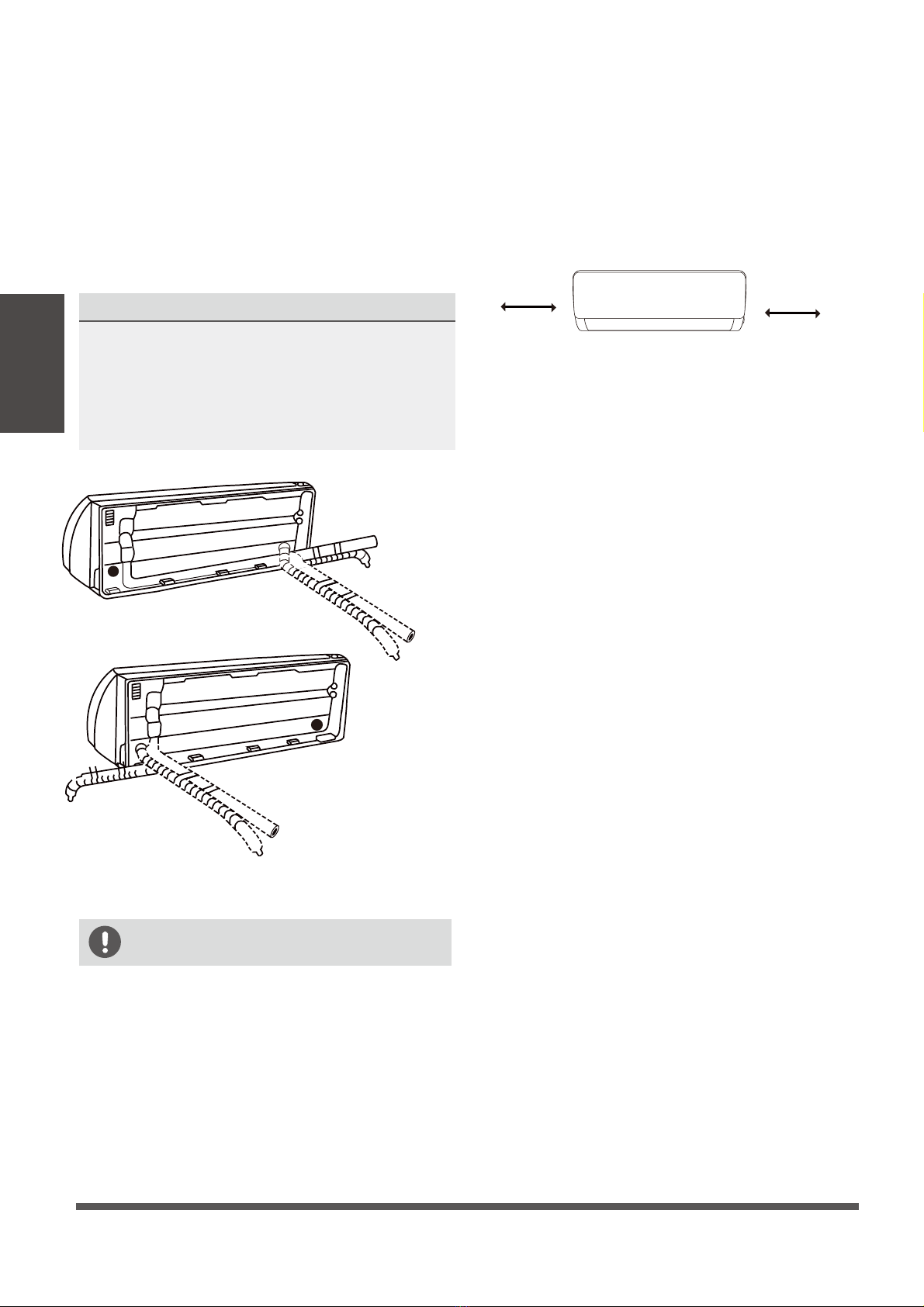

ÁNGULO DE LA TUBERÍA
Fig. 4.4
Fig. 4.5
Paso 4: Preparación de la tubería de refrigerante:
La tubería de refrigerante se encuentra dentro de
una protección aislante acoplada a la parte trasera
de la unidad. Debe preparar la tubería antes de
pasarla a través del agujero de la pared. Consultar
en este manual la sección “Conexión de la tubería de
refrigerante” para más detalles sobre el abocardado
de la tubería y los valores de apriete del abocardado,
la técnica, entre otros.
Paso 4.1: Sujete la unidad interior a la placa de
montaje:
Recuerde que los ganchos en la placa de montaje
son más pequeños que los de la parte trasera de la
unidad.
Si se da cuenta de que no tiene suficiente espacio
para conectar las tuberías que están en la pared a la
unidad interior, se puede ajustar la unidad a la
derecha o a la izquierda, según el modelo.
La tubería de refrigerante puede salir de la unidad
interior desde diferentes ángulos:
- Lado izquierdo
- Parte trasera izquierda
- Lado derecho
Consulte la figura 4.4 para más detalles.
Tenga mucho cuidado de que la tubería no quede
pinzada o se dañe al sacarla doblada de la unidad.
Si queda pinzada la tubería afectará el funciona-
miento de la unidad.
Paso 4.2.Conecte la tubería de drenaje y de
refrigerante (consulte la sección “Conexión de la
tubería de refrigerante” de este manual de instruc-
ciones).
Paso 4.3. Mantenga el punto de conexión
expuesto para realizar la comprobación de que no
existen fugas (consultar en este manual “Compro-
baciones de fugas”).
Paso 4.4. Después de la comprobación de fugas,
envuelva el punto de conexión con cinta aislante.
Paso 4.5. Sacar el soporte o la cuña que está
sosteniendo la unidad interior.
Paso 4.6.Realice una presión pareja hacia abajo
en la mitad inferior de la unidad.
Mantenga la presión hacia abajo hasta que la
unidad quede acoplada a los ganchos junto con la
parte inferior de la placa de montaje.
Este equipo debe ser instalado por un profesional debidamente cualificado según: RD 795/2010, RD 1027/2007 y RD 238/2013.

Instalación de la unidad interior
17

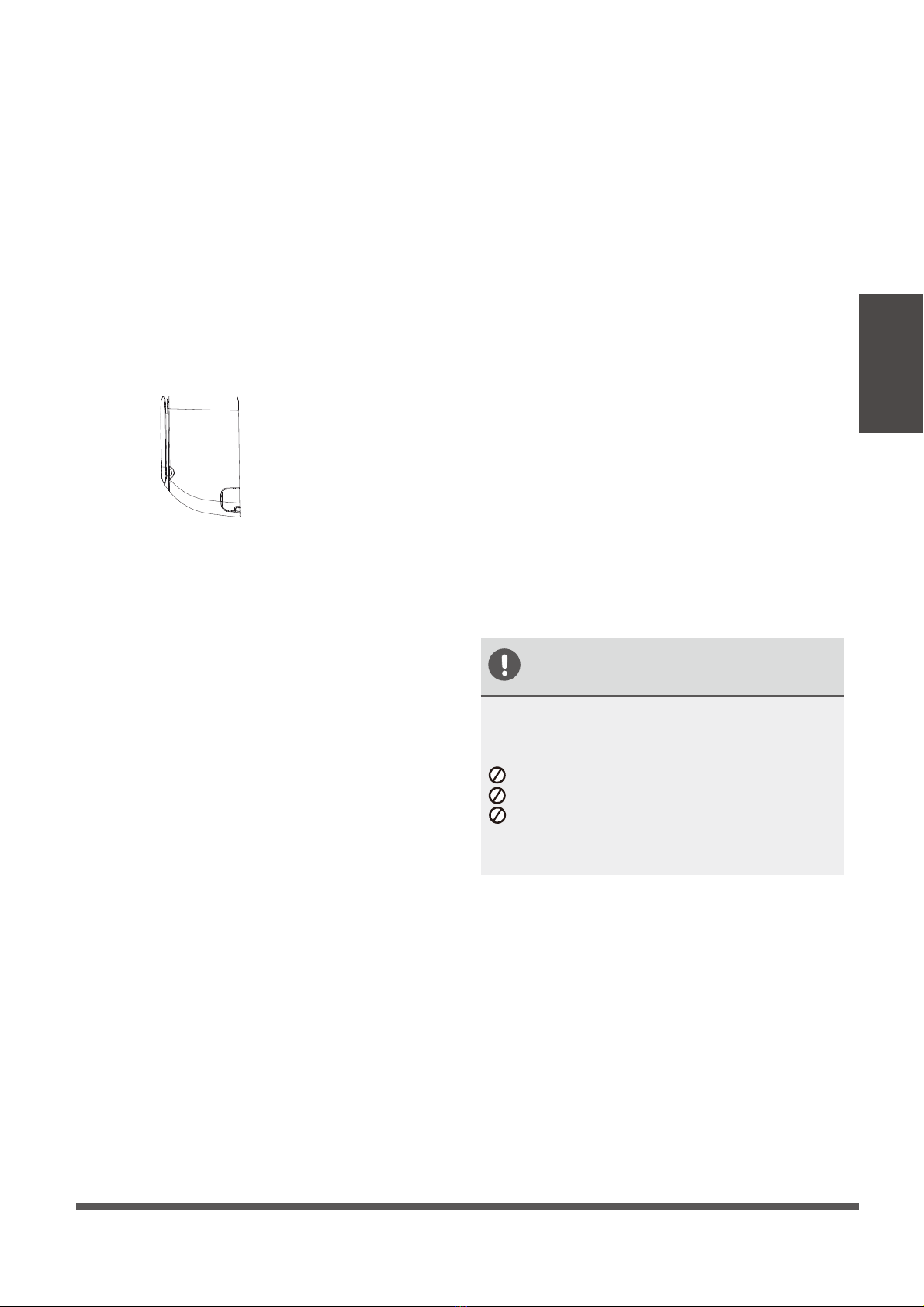

Placa de acceso
Fig. 4.6
Si la tubería de refrigerante no está dentro de
la pared haga lo siguiente:
1. Según la posición de la pared con relación a la
placa de montaje, elegir el lado desde el cual la
tubería saldrá de la unidad.
2. Si el agujero de la pared está detrás de la
unidad, mantener la placa de acceso en su lugar.
Si el agujero en la pared está al lado de la unidad
interior, saque la placa de acceso de ese lado de
la unidad. (Véase la Fig. 4.6) Esto creará un
espacio a través del cual la tubería puede salir de
la unidad. Use alicates de punta fina si la placa de
acceso es muy difícil de sacar con la mano.
3. Use tijeras para cortar la protección aislante y que
queden expuestos unos 15 cm de la tubería de
refrigerante. Esto sirve a dos propósitos:
• Facilita el proceso de Conexión de la tubería de
...refrigerante
• Facilita las comprobaciones de las fugas de gas y
..permite que se compruebe que la tubería no ha
..quedado pinzada.
Conecte la tubería de refrigerante de la unidad
interior a la tubería de conexión que une las
unidades interiores y exteriores. Consulte la
sección “Conexión de la tubería de refrigerante”
en este manual para instrucciones detalladas.
Según la posición de la pared con relación a la
placa de montaje, determine el ángulo necesario
de la tubería.
Sujete la tubería de refrigerante en la base donde
se ha doblado.
Doble ligeramente con una presión uniforme la
tubería hacia el agujero. No pince ni dañe la
tubería durante el proceso.
4.
5.
6.
7.
INSTALACIÓN DE LA
TUBERÍA DE DRENAJE
Paso 5: Conexión de la tubería de drenaje:
Por defecto, la tubería de drenaje está acoplada
al lado izquierdo de la unidad (cuando está frente
a la parte trasera de la unidad). Sin embargo,
también se puede acoplar al lado derecho.
Para asegurar un drenaje apropiado, conecte la
tubería de drenaje al mismo lado por donde sale
la tubería de refrigerante.
Acople la extensión de la manguera de drenaje
(adquirida por separado) al extremo de la
manguera de drenaje.
Envuelva el punto de conexión firmemente con
cinta de Teflón para asegurar un buen aislamiento
y evitar fugas.
Envuelva la porción de la manguera de drenaje
que permanecerá dentro con aislamiento de
espuma para tuberías en vista a evitar la conden-
sación.
Saque el filtro de aire y vierta una pequeña
cantidad de agua dentro de la bandeja de conden-
sados para asegurarse de que el agua fluye bien
desde la unidad.
1.
2.
3.
4.
5.
Asegúrese de instalar la tubería de drenaje
según la Fig. 4.7
NO muerda la tubería de drenaje.
NO cree obstrucciones para el agua.
NO ponga el extremo de la tubería de
.....drenaje dentro del agua ni la introduzca en
.....una bandeja con agua.
Este equipo debe ser instalado por un profesional debidamente cualificado según: RD 795/2010, RD 1027/2007 y RD 238/2013.

Instalación de la unidad interior
18

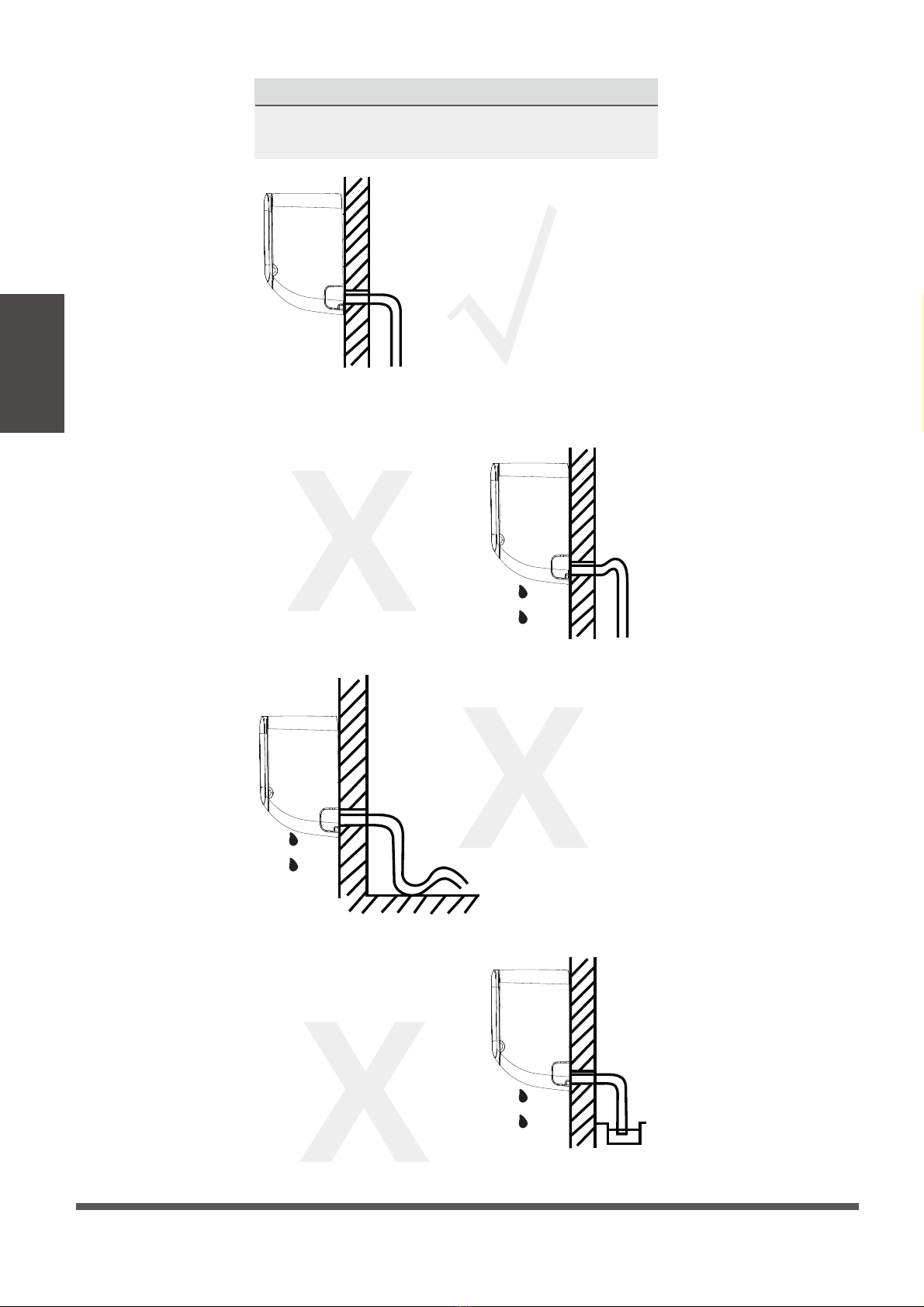

TAPONAR EL AGUJERO DE DRENAJE LIBRE
CORRECTO
Para asegurar un
buen drenaje
asegúrese de que en
la tubería de drenaje
no que quede
pinzada ni torcida.
INCORRECTO
Si la tubería queda
pinzada habrá
obstrucción del
drenaje.
INCORRECTO
No ponga el extremo
de la tubería de
drenaje dentro del
agua ni la introduzca en una
bandeja con agua.
Esto impedirá un drenaje correcto.
INCORRECTO
Si la tubería queda
pinzada habrá
obstrucción del
drenaje.
Fig. 4.7
Fig. 4.8
Fig. 4.9
Fig. 4.10
Para evitar fugas imprevistas debe taponar el agujero
de drenaje libre con el tapón de goma provisto.
Este equipo debe ser instalado por un profesional debidamente cualificado según: RD 795/2010, RD 1027/2007 y RD 238/2013.

.
Modelo Cable de
comunicación
(mm²)

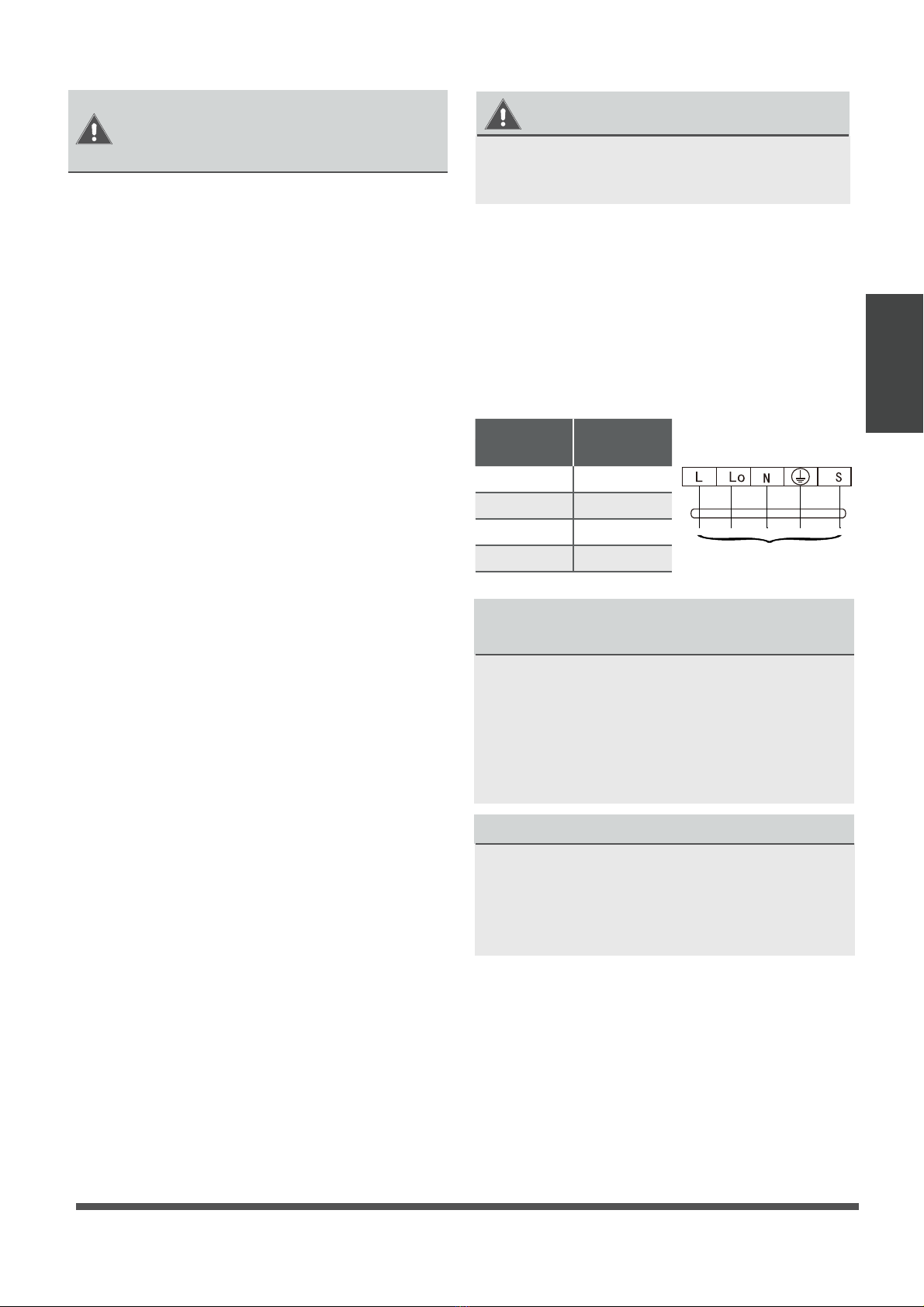

SELECCIONAR EL TAMAÑO CORRECTO
DEL CABLE
Instalación de la unidad interior
ADVERTENCIA
4 x 2.5 + T
4 x 2.5 + T
4 x 2.5 + T
4 x 4 + T
ANTES DE REALIZAR
TRABAJOS ELÉCTRICOS
LEA ESTAS REGULACIONES
1.Todos los cables eléctricos deben cumplir con
las regulaciones nacionales de conexiones
eléctricas y toda la instalación eléctrica las debe
realizar personal cualificado.
2.Las conexiones eléctricas se deben realizar
según las especificaciones del diagrama eléctri-
co que está en los paneles laterales de las
unidades interiores y exteriores.
3.Si hay un problema grave de seguridad con el
suministro de energía, detenga inmediatamente
la instalación eléctrica. Explique al cliente las
razones por las que no realiza la instalación.
No se deben realizar trabajos de electricidad
hasta que queden resueltos los problemas de
seguridad.
4.La tensión debe estar entre el 90-100% de la
tensión nominal. Un suministro insuficiente de
energía puede provocar descargas eléctricas o
incendios.
5.Si se conecta la electricidad al cableado fijo,
instale una derivación de sobreprotección y un
interruptor principal con una capacidad 1,5
veces más que la corriente máxima de la
unidad.
6.Las conexiones fijas de los cables deben estar
equipadas con los dispositivos de desconexión
o disyuntor que desconecte todos los polos con
al menos 3 mm de separación entre ellos. El
técnico cualificado debe usar un disyuntor o
interruptor homologado.
7.Solo conectar la unidad a una toma individual
del suministro. No conecte otros equipos a la
misma toma de electricidad.
8.Asegúrese de que el aire acondicionado tenga
una buena conexión a tierra.
9.Cada cable tiene que estar firmemente conec-
tado. Si se afloja el cable se puede sobrecalen-
tar el terminal y provocar un mal funcionamiento
del producto y un posible incendio.
10.No deje que los cables tengan contacto ni
descansen sobre la tubería de refrigerante ni
ninguna pieza móvil dentro de la unidad.
11.Si la unidad tiene una calefacción eléctrica
auxiliar, se debe instalar al menos a 1 m de
distancia de cualquier material combustible.
ANTES DE REALIZAR CUALQUIER TRABAJO
ELÉCTRICO, APAGUE EL INTERRUPTOR PRIN-
CIPAL DEL SISTEMA.
Paso 6: Conexión del cable de comunicación:
Los cables de comunicación permiten la comunica-
ción entre las unidades exteriores e interiores. Prime-
ro debe seleccionar el tamaño adecuado del cable
antes de realizar la instalación.
Tipos de cables.
• Cable de alimentación: H07RN-F
• Cable de comunicación: H07RN-F
La sección del cable de alimentación, de comu-
nicación, del fusible y del interruptor se debe
determinar según la corriente máxima de la
unidad. La corriente máxima está indicada en la
placa situada en el lateral de la unidad. Consulte
esta placa para seleccionar el cable, el fusible y
el interruptor adecuado.
Si no va a usar ninguno de los accesorios anterio-
res, los conectores se dejarán sin conectar. Para
mas información de estos accesorios puede poner-
se en contacto con su comercial o tienda más
cercana.
19
Este equipo debe ser instalado por un profesional debidamente cualificado según: RD 795/2010, RD 1027/2007 y RD 238/2013.
Terminales de la
unidad interior
A la unidad exterior
La unidad interior está preparada para que se le
pueda conectar un módulo WIFI para controlar
el equipo a distancia con el teléfono móvil.
- Módulo WIFI para los modelos 9 y 12: CL93392
- Módulo WIFI para los modelos 18 y 24: CL93390
Módulo WIFI (opcional)
09
12
18
24

ESPECIFICACIONES DEL FUSIBLE ADVERTENCIA
Instalación de la unidad interior
Fig. 4.11
PRECAUCIÓN
NOTA SOBRE EL CABLEADO
El circuito impreso del equipo (PCB) está diseñado
con un fusible para proveer protección en caso de
sobrecorriente. Las especificaciones del fusible
están impresas en el circuito impreso, tales como:
T3.15A/250VAC, T5A/250VAC, etc.
TODOS LOS CABLES DEBEN SER HOMOLO-
GADOS Y CUMPLIR CON LAS ESPECIFICACIO-
NES DEL DIAGRAMA QUE ESTÁ EN LA TAPA
DE CONEXIONES DE LA UNIDAD INTERIOR.
EL PROCESO DE CONEXIÓN DE LOS CABLES
PUEDE DIFERIR UN POCO EN CADA MODELO.
NO MEZCLE LOS CABLES DE FASE (L) CON
LOS OTROS.
Esto es peligroso y puede causar averías en el aire
acondicionado.
TOME PRECAUCIONES EN CUANTO
AL CABLE DE FASE (L)
Mientras pela los cables, asegúrese de que puede
distinguir claramente los cables activos ("L") de los
otros.

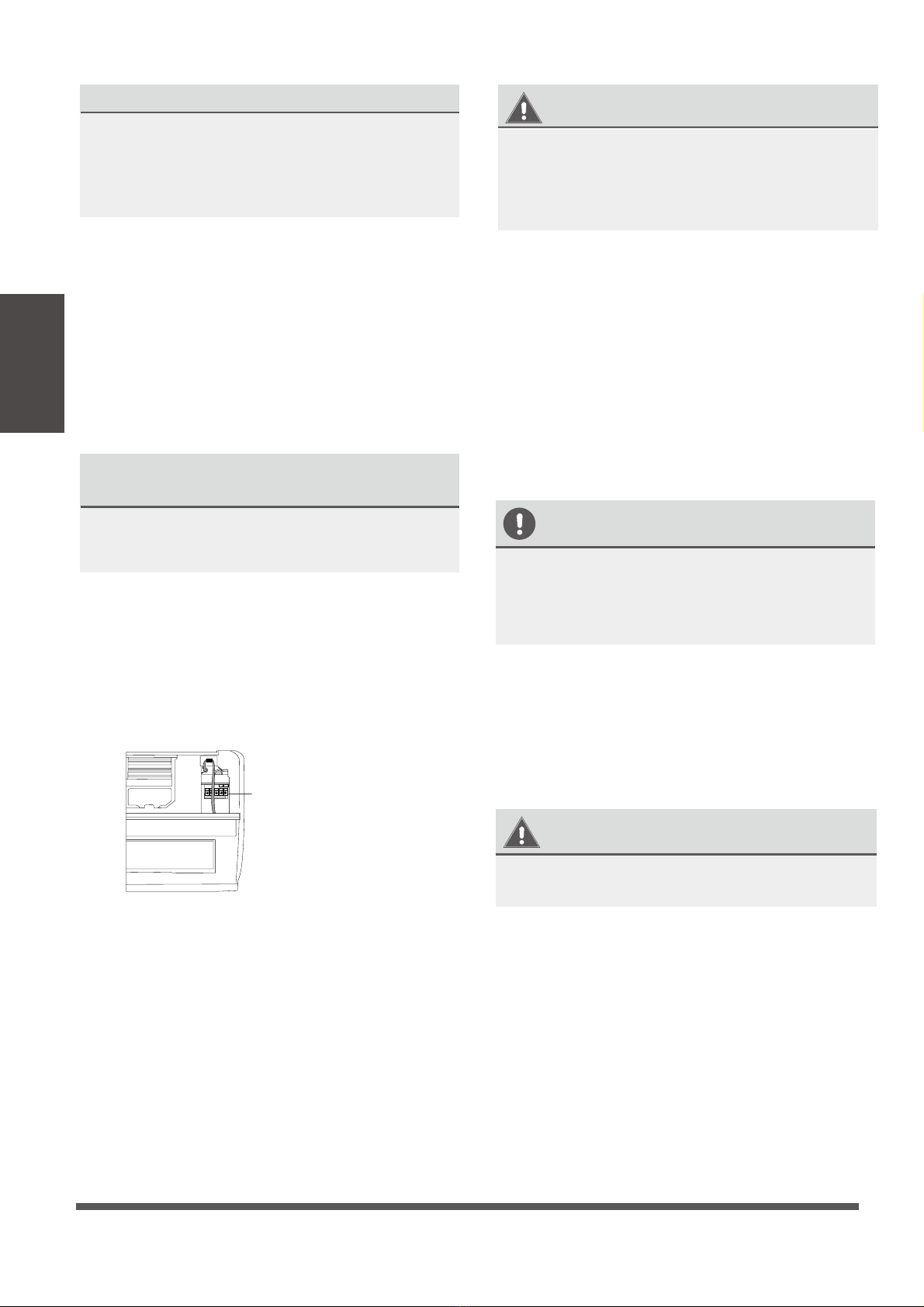

1. Prepare el cable para la conexión:
a. Use el pelacables, pele el aislamiento exterior
....del cable de comunicación para exponer unos
....15 cm de los diferentes cables (en total 5).
b. Pele el aislamiento de los extremos de los
....cables.
c. Mediante un alicate pelacables, realice un asa
....en forma de U en los extremos de los cables.
2. Abra el panel frontal de la unidad interior al aflojar
....los tornillos según la figura 4.11, hay un espacio
....grande para la conexión del cable.
3. Abra la tapa de la caja de cables para conectarlo.
4. Desenrosque el sujetacables por debajo del
....bloque de terminales y apártelo.
5. Frente a la parte trasera de la unidad, extraer el
....panel de plástico de la parte inferior izquierda.
6. Introduzca el cable de comunicación a través de
....la ranura desde la parte trasera de la unidad hacia
....adelante.
7. En el frente de la unidad, haga coincidir los
....colores de los cables con las etiquetas del bloque
....de terminales, conecte y enrosque firmemente
....cada cable a su terminal correspondiente.
8. Después de comprobar que cada conexión está
....segura, use el sujetacables para fijar el cable de
....comunicación a la unidad. Atornille con firmeza el
....sujetacables.
9. Vuelva a instalar la tapa de conexiones en la parte
....frontal de la unidad y el panel de plástico en la
....parte trasera.
20
Este equipo debe ser instalado por un profesional debidamente cualificado según: RD 795/2010, RD 1027/2007 y RD 238/2013.
Bloque de terminales
