Muskoka Standish MTVS2500SCH User manual

MTVS2500SCH Assembly Instructions
Instructions d’assemblage
Instrucciones de montaje
Electric Fireplace
Holds up to a 55” flat panel television
Foyer Électrique
Le support de TV supportent un
télévision plat jusqu’à 55”
Chimenea Eléctrica
El soporte de Televisión sostiene hasta
un televisor de pantalla plana de 55“ save These InsTrucTIons
conserver ces InsTrucTIons
guarde esTas InsTruccIones
11
YEAR
AN
AÑO
I
N
H
O
M
E
W
A
R
R
A
N
T
Y
G
A
R
A
N
T
I
E
À
L
A
M
A
I
S
O
N
G
A
R
A
N
T
Í
A
E
N
S
U
P
R
O
P
I
A
C
A
S
A

1
Part Description Qty. Part #
A Right Side Panel Interior 1
ZZ.2500SCH.01
B Left Side Panel Interior 1
ZZ.2500SCH.02
C Central Shelf 1
ZZ.2500SCH.03
D Base 1
ZZ.2500SCH.04
E Exterior Panel 2
ZZ.2500SCH.05
F Central Shelf Trim Piece 1
ZZ.2500SCH.06
G Back Panel 2
ZZ.2500SCH.07
H Storage Back Panel 1
ZZ.2500SCH.08
Part Description Qty. Part #
I Top 1
ZZ.2500SCH.09
J Shelf 4
ZZ.2500SCH.10
K Right Side Door 1
ZZ.2500SCH.11
L Left Side Door 1
ZZ.2500SCH.12
M Interior Panel Trim Piece 2
ZZ.2500SCH.13
N Firebox Brace 1
ZZ.2500SCH.14
O Base Support 1
ZZ.2500SCH.15
I
C
H
D
G
E
G
B
A
J
E
LJ
J
J
K
N
O
M
M
F
TIPS FOR THE ASSEMBLY OF YOUR NEW MANTEL
Before you begin assembly, locate the instructions and hardware. Take out all the parts and compare
them to the diagrams below. Be sure you have all the parts and can identify them.
A helping hand is always good. Assemble your mantel with an adult assistant if possible. Some pieces
are heavy and will need to be held by a helper. Assembly time will take approximately 30-60 minutes.

2

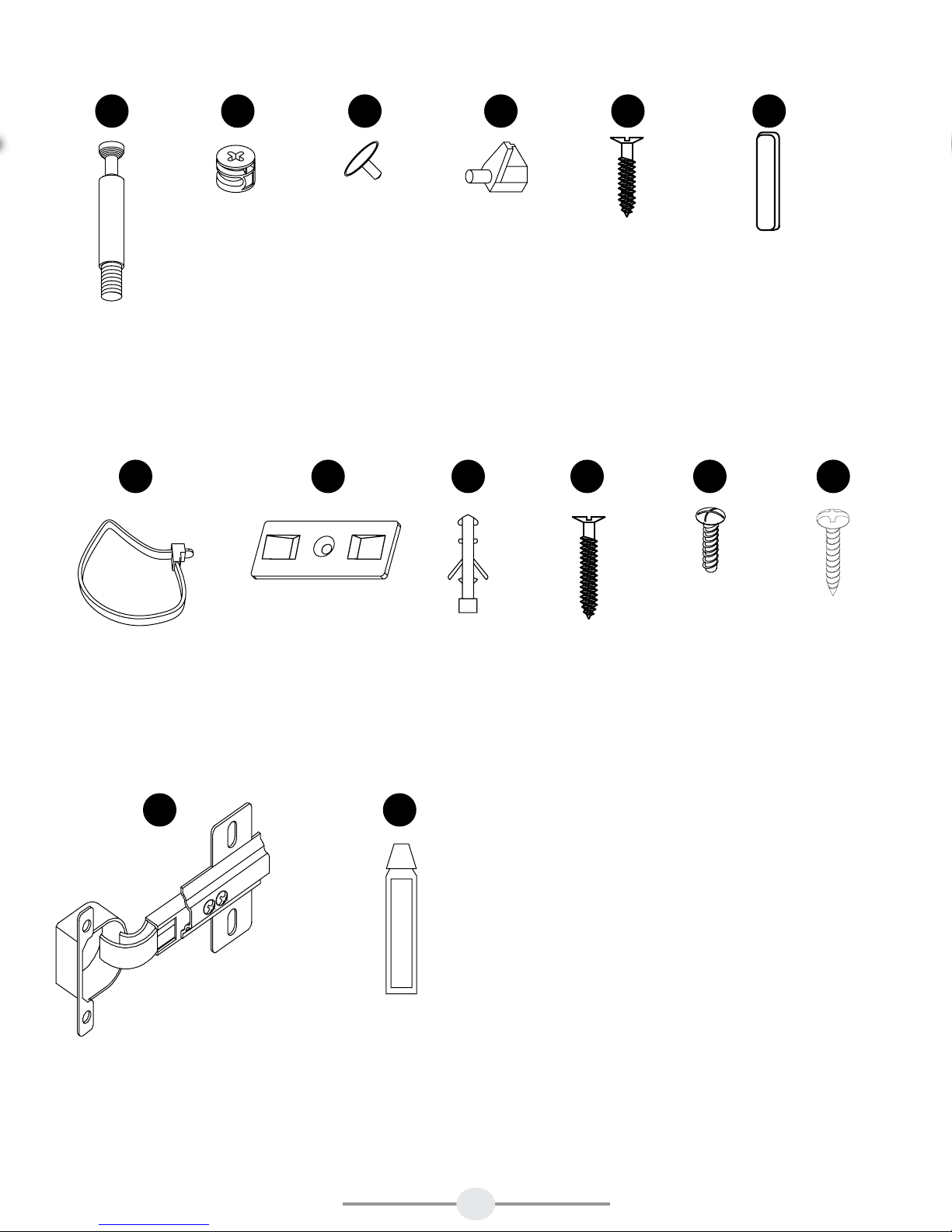

HARDWARE
AA BB CC DD EE
Cam
Lock Dowel
Qty. 32
Cam Lock
Qty. 32
HH
Handle
Qty. 2
FF
Plastic Cam
Cap
Qty. 32
Mounting
Bracket
Qty. 2
Nylon Strap
Qty. 1
II JJ KK LL
Mounting
Peg
Qty. 16
Small Screw
Qty. 19
Large
Screw
Qty. 1
Wall
Anchor
Qty. 1
Back Panel
Screws
Qty. 44
Handle
Screw
Qty. 4
MM
Touch-Up
Pen
Qty. 1
PP NN
Door
Hinge
Qty. 4

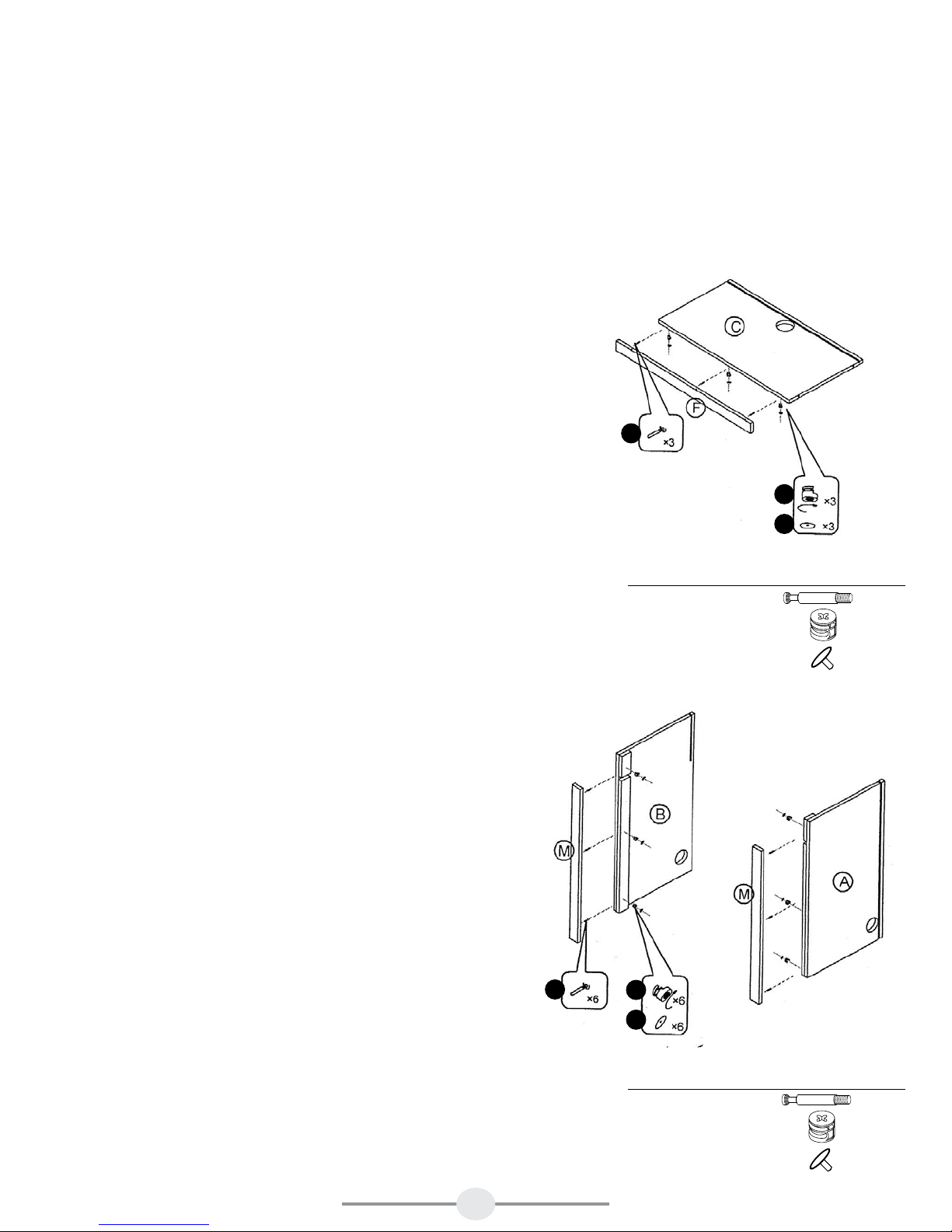

Step 1
Locate the central shelf trim piece (F). Insert 3 cam
lock dowels (AA) into the holes on the back of the
trim piece. The back side is the unfinished side.
Locate the central shelf (C). Make sure the central
shelf finished side is facing up with the mouse hole
at the back. Insert 3 cam locks (BB) into the holes
on the underside of the central shelf (C). Make
sure the arrows on the cam locks (BB) are pointing
towards the trim piece. Line up the cam lock dowels
(AA) in the trim piece with the holes on the front
edge of the central shelf (C). Push together the
trim piece (F) and the central shelf (C) until flush.
Tighten cam locks (BB). Do not strip the cam locks
by overtightening them.
Place cam caps (CC) over the 3 cam locks.
Step 2
Locate the left side panel interior trim piece (M).
Insert 3 cam lock dowels (AA) into the holes on
the back of the trim piece (M). The back side is the
unfinished side.
Locate the left side panel interior (B). Make sure
the left side panel interior (B) finished side is facing
out with the mouse hole at the bottom. Insert cam
locks (BB) into the holes on the right side of the left
side panel interior (B). Make sure the arrows on
the cam locks (BB) are pointing towards the trim
piece (M). Line up the cam lock dowels (AA) in the
trim piece (M) with the holes on the edge of the left
side panel interior (B). Push together the trim piece
(M) and the left side panel interior (B) until flush.
Tighten cam locks (BB). Do not strip the cam locks
by overtightening them.
Repeat for the right side panel interior (A).
Place cam caps (CC) over the 6 cam locks.
3
GET READY TO START
Before assembly, use scissors to unwrap the parts from the packaging. DO NOT use a box cutter or
exacto-knife as you may cut into the mantel pieces inside the box and damage the finish. Check for the
hardware bag located inside the packaging, taped to the top box. Be sure you DO NOT discard any
pieces.
Hardware Used
AA Cam Lock Dowels x 3
BB Cam Locks x 3
CC Cam Cap x 3
Hardware Used
AA Cam Lock Dowels x 6
BB Cam Locks x 6
CC Cam Cap x 6
AA BB
CC
AA
BB
CC

4
Step 3
Locate the base (D). Insert 3 cam lock dowels (AA)
into the holes under the base (D). Locate the base
support (O). Insert 3 cam locks (BB) into the holes
on the front of the base support (O). The backside
is the unfinished side. Make sure the arrows on the
cam locks (BB) are pointing up toward the base
(D). Push together the base support (O) and the
base (D) until flush. Tighten cam locks (BB). Do not
strip the cam locks (BB) by overtightening them.
Place cam caps (CC) over the 3 cam locks (BB).
Step 4
Locate the left side panel interior (B). Insert 2 cam
lock dowels (AA) into the holes on the inside of
the left side panel interior (B). Insert 2 cam locks
(AA) into the underside of the central shelf (C).
Make sure the arrows on the cam locks (BB) are
pointing towards the left side panel interior (B).
Push together the left side panel interior (B) and
the central shelf (C) until flush. Tighten cam locks
(BB). Do not strip the cam locks by overtightening
them.
Repeat for the right side panel interior (A).
Place cam caps (CC) over the 4 cam locks (BB) on
the underside of the central shelf.
Hardware Used
AA Cam Lock Dowels x 3
BB Cam Locks x 3
CC Cam Cap x 3
Hardware Used
AA Cam Lock Dowels x 4
BB Cam Locks x 4
CC Cam Cap x 4
AA
BB
CC
AA
BB
CC

Step 5
Insert 8 cam lock dowels (AA) into the 8 holes
shown on the base (D). Insert 2 cam locks (BB)
into the bottom outside of each of the left and
right side panel interiors (B & A). Insert 2 cam
locks (BB) into the bottom inside of each of the left
and right side panel exteriors (E). Make sure the
cam lock arrows are pointing down toward the
base.
Push all 4 panels down onto the base (D) until
flush. Tighten cam locks (BB). Do not strip the cam
locks by overtightening them.
Place cam caps (CC) over the 8 cam locks (BB).
Step 6
Locate the top (I). Make sure the finished side
is up. Insert 8 cam lock dowels (AA) into the
holes on the underside of the top (I). Insert 2 cam
locks (BB) on the top inside of the left side panel
exterior (E) and the left side panel interior (B).
Repeat for the right side panel interior (A) and the
right side panel exterior (E). Make sure all cam
lock arrows are pointing upward toward the
top (I).
Make sure the cam lock dowels (AA) line up with
the holes on the top of the interior and exterior
panels (A, B & E). Push the top (I) down until flush.
Tighten cam locks (BB). Do not strip the cam locks
by overtightening them.
Insert 16 mounting pegs (DD) on the inside of the
left and right side storage areas.
5
Hardware Used
AA Cam Lock Dowels x 8
BB Cam Locks x 8
CC Cam Cap x 8
AA
BB
CC
E
Hardware Used
AA Cam Lock Dowels x 8
BB Cam Locks x 8
CC Cam Cap x 8
DD Mounting Pegs x 16
AA
BB
CC
DD
E

Step 7
Locate the 2 back panels (G) and the storage back
panel (H). Make sure the finished sides of the
panels face in toward the mantel. Line up a back
panel (G) so it is flush to the back of the left side
panel interior (B) and left side panel exterior (E).
Secure with 12 back panel screws (MM) - 5 down
each side and 1 at the top and bottom. Tighten
until secure. Repeat for the other back panel (G).
Line up the storage back panel (H) so it is flush to
the back of the left and right side panel interiors
(A and B) and the top (I). Secure with 10 back
panel screws (MM) - 4 across the top and bottom
and 1 on each side. Tighten until secure.
Step 8
Locate the 4 shelves (J). Place the shelves (J) on the
mounting pegs (DD) in each storage area. Make
sure the shelves are level.
6
G
G
H
MM
Hardware Used
MM Back Panel Screws x 34

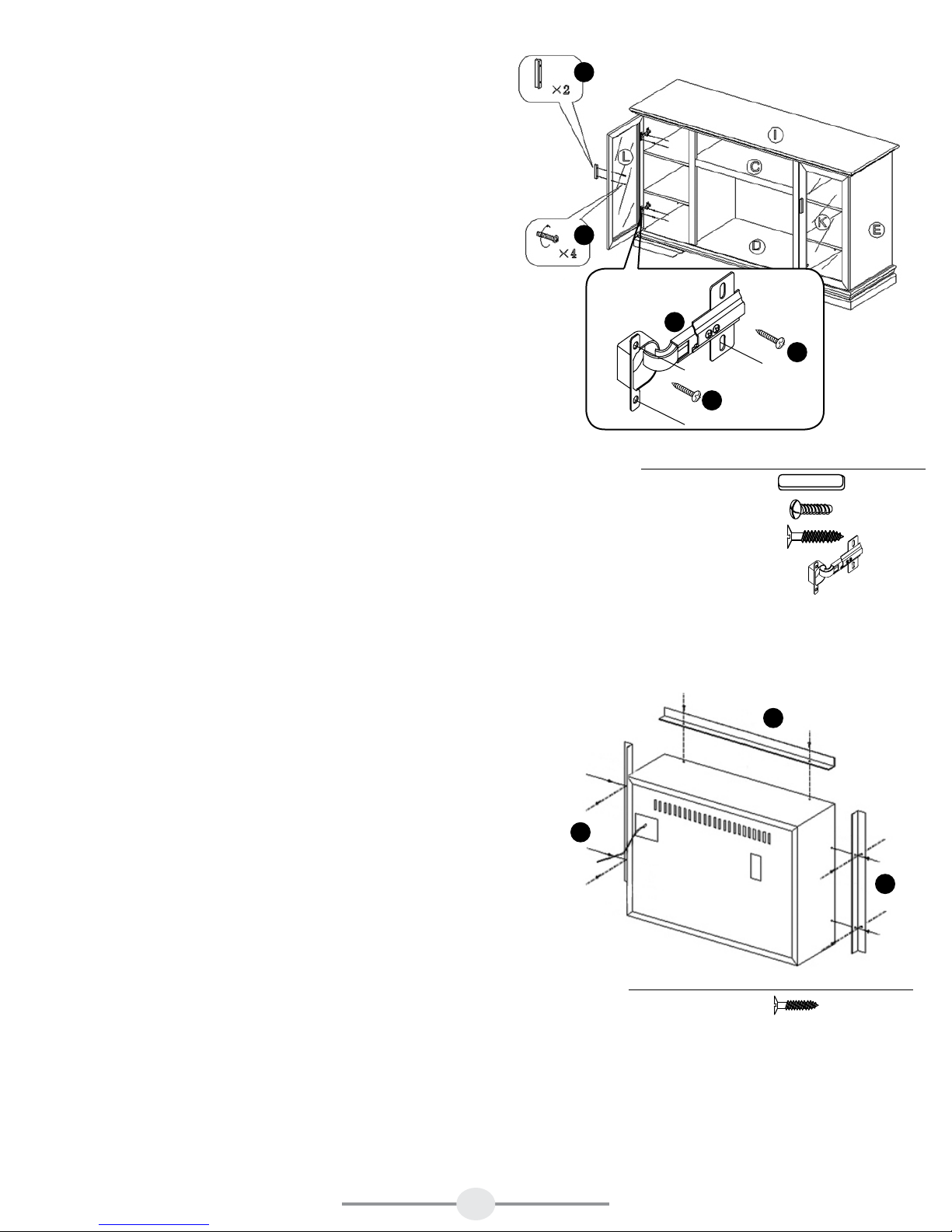

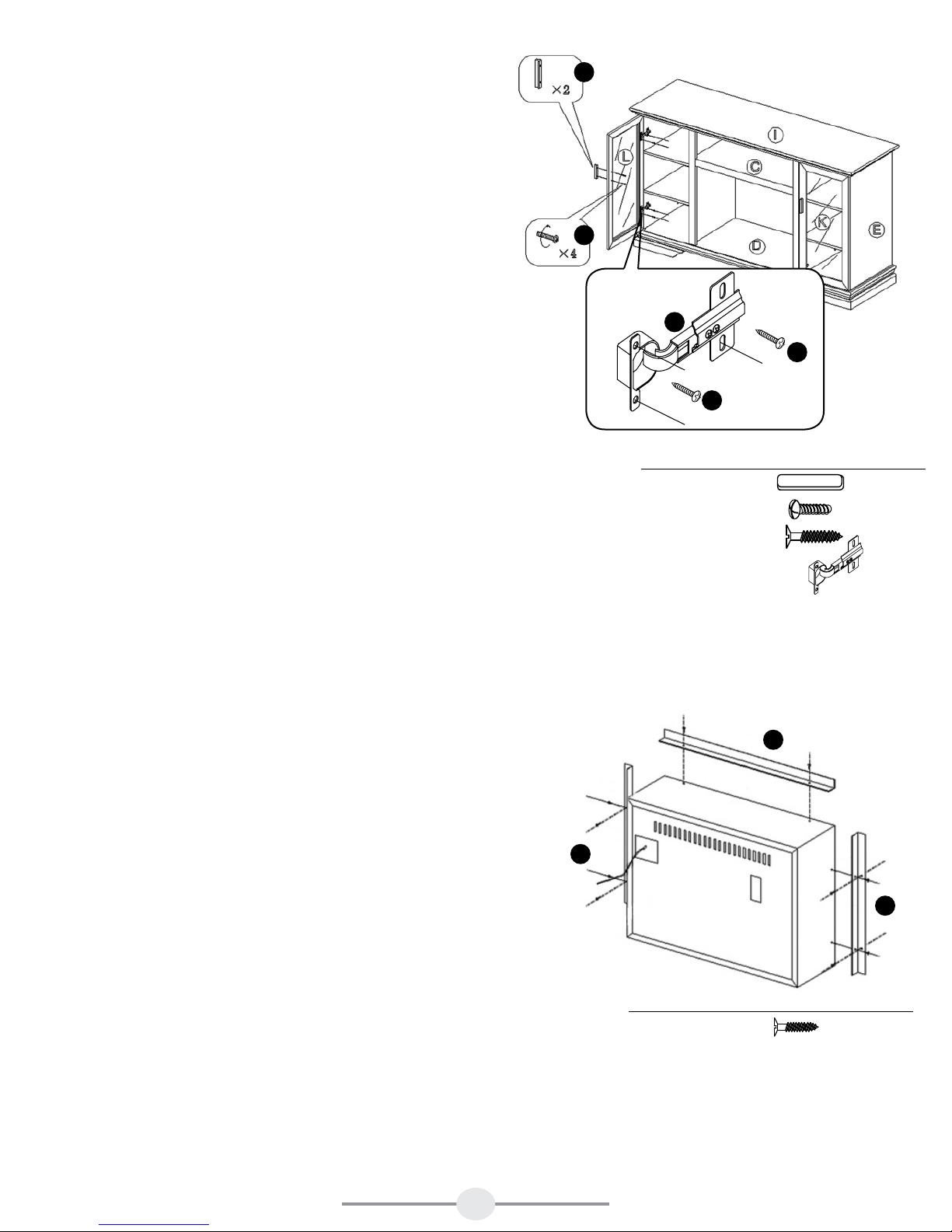

Step 9
Locate the left door (L). Place the rounded part of
the door hinge (NN) into the recessed area on
the left door (L). Using 2 small screws (EE), secure
the hinge to the door. Line up the left door (L) and
the hinge with the holes on the inside of the left
side panel exterior (E). Using 2 small screws (EE),
secure the door hinge (NN) to the left side panel
exterior (E). Repeat for the other door hinge on the
left door. Tighten all the small screws (EE) on both
door hinges until secure. Repeat for the right side
door (K).
Note: If the doors need leveling, adjust the 2
screws on the door hinge as needed.
Locate a handle (FF). Line up the holes in the
handle (FF) with the holes in a door. Insert 2
handle screws (LL) through the door and into
the handle (FF). Tighten handle screws (LL) until
secure. Repeat for the other handle (FF).
Step 10
Trim pieces for the firebox insert are provided
to close any gaps between the insert and the
mantel. Attach the firebox insert trim pieces to
firebox insert using 2 screws (MM) on the top and
2 sides. Once the trim pieces are secure, slide
firebox insert into the mantel from the back. Once
the firebox is in place and square with the mantel
opening, secure the 2 side firebox insert trim
pieces to the mantel using 2 screws (MM) on each
piece.
NOTE: If there is no room to get a screwdriver
between the insert and the mantel, the screws do
not have to be attached to the mantel. The firebox
insert will be secured in the next step. The trim
pieces are for appearance only.
7
FF
LL
EE
EE
x8
x8
NN
Hardware Used
FF Handle x 2
LL Handle Screw x 4
EE Small Screw x 16
NN Door Hinge x 4
MM
MM
MM
Hardware Used
MM Small Screw x 10

8
Step 11
Locate the firebox insert. Insert the firebox from
the rear of the mantel assembly. Once the firebox
insert is in place and secure, locate the firebox
brace (N). Place the firebox brace (N) up against
the firebox insert making sure you don’t cover any
air venting. Once the firebox brace (N) is snug,
secure it to the base (D) using 2 small screws (EE).
Your fireplace insert is now sitting firmly in place.
You must attach the anti-tipping device to the mantel
and the wall. This device is a safety feature that
will prevent the mantel from tipping over. Applied
weight may cause mantel imbalance.
Step 12
Attach one of the mounting brackets (II) securely to
the back underside edge of the mantel. Use 1 small
screws (EE) to make sure it is secure.
Step 13
Determine where mantel is to be placed and mark
location on the wall for the mounting bracket (II)
screw holes. The mounting bracket (II) on the wall
should be positioned horizontally. Insert a wall
anchor (JJ) into each screw hole in the wall. Place
the mounting bracket (II) over the marks on the wall
and use a large screw (KK) to securely attach the
mounting bracket (II) to wall.
Hardware Used
EE Small Screw x 1
II Mounting
Bracket x 1
EDGE OF
MANTEL
BRACKET
SMALL
SCREW
EE
I I
Hardware Used
JJ Wall Anchor x 1
KK Large Screw x 1
II Mounting
Bracket x 1
JJ
II
KK
WALL
Hardware Used
EE Small Screw x 2
D

9
Step 14
Place the mantel so the mounting bracket (II) on the back of the
mantel is in line with the mounting bracket (II) on the wall. Place an
end of the nylon strap (HH) down through each bracket. Bring both
ends together and slide the end of the nylon strap (HH) through the
slot in the other end until snug. Pull down on the end until it locks
into the slot. Check to make sure the nylon strap (HH) is securely
laced and locked to the mounting brackets (II).
WARNING: Young children may be injured by tipping furniture.
The use of a tipping restraint is highly recommended. This
hardware, when properly installed, could provide protection
against the unexpected tipping of furniture due to improper use.
WARNING: THIS PRODUCT IS ONLY A DETERRENT. IT IS NOT
A SUBSTITUTE FOR PROPER ADULT SUPERVISION.
CAUTION: This unit is intended for use only
with the products and maximum weights
indicated. Use with other products or products
heavier than the maximum weights indicated
may result in instability causing possible injury.
Note: Flat Panel TVs with base support should
be placed squarely in the center of the stand
with no overhang on any side.
Hardware Used
HH Nylon Strap x 1
CARE AND MAINTENANCE
1. Dust your fireplace mantel regularly with a soft non-lint producing cloth or household dusting
product.
2. You can clean your fireplace insert with a gentle non-abrasive household cleaner. Make sure to dry it
immediately with a soft cloth or towel.
This mantel comes with a touch up pen for any minor repairs.
FIT UP TO 55" PLASMA/
LCD TELEVISIONS
MAXIMUM LOAD
90 lb. (40.8 kg)
MAXIMUM LOAD
30 lb. (13.6 kg)
MAXIMUM LOAD
5 lb. (2.3 kg)
GG
WALL
MANTEL

WARRANTY
Greenway Home Products is pleased to offer in-home warranty repairs. Please refer to your Firebox Use and Care Guide for warranty
information on your Firebox.
DO NOT RETURN THIS PRODUCT TO THE STORE:
Please contact Customer Service at: 1-866-253-0447
Monday to Thursday from 8:30AM to 5:00PM (EST), Friday from 8:30AM to 4:00PM (EST)
Web: www.greenwayhp.com
Email: [e-mail]
Canada: 400 Southgate Dr., Guelph, Ontario, Canada, N1G 4P5
USA: 1270 Flagship Dr., Perrysburg, Ohio, USA, 43551
Limited Warranty Definitions:
Greenway Home Products:
(Greenway) Manufacturer.
Mantel: Mantel manufactured by Greenway Home Products.
Purchaser: Purchaser of the Mantel
Distributor: Facility authorized to sell Greenway Home Products.
Warranty Card Greenway Home Products Limited Warranty Registration Card identifying the Purchaser and product model.
Greenway Limited Warranty:
Greenway warrants to the Purchaser that the Mantel is free from defects in material and workmanship, under normal use and service, for
1 year (1 year limited parts) from the date of purchase.
All warranty repairs must be preauthorized by Greenway Home Products. Greenway will, at its’ option, replace or repair free of charge
any defective part, which the Purchaser shall notify their Distributor or Greenway Home Products within the warranty period. The obligation
of Greenway Home Products under this warranty, is expressly limited to such replacement or repairs.
The provisions of this limited warranty shall not apply to the following:
1. Accidents.
2. Unauthorized repairs or alterations.
3. Normal maintenance.
4. Changes made to other units manufactured after this mantel was manufactured.
5. Incidental damages caused by failure of the mantel such as inconvenience or loss of use.
6. Improper installation.
The provisions of this limited warranty shall not apply to deterioration due to wear and exposure beyond the following limitations:
1. For 180 days from the date of purchase for exterior finished surfaces.
Due to the properties of natural wood, Greenway Home Products makes no warranty against mineraling of wood components.
Greenway Limited Warranty is void unless the following conditions are adhered to:
1. Warranty registration must be completed and returned to a Greenway Home Products.
2. All warranty repairs must be preauthorized by a Greenway repair facility.
3. Greenway reserves the right to inspect defective parts that have been replaced under warranty. Dealer is expected to hold
defective parts for 60 days.
4. Only parts and accessories and other materials, available through Greenway Home Products are to be used in the performance
of warranty service.
5. Purchasers are responsible for presenting/notifying their Distributor as soon a problem exists. The warranty repairs should be
completed in a reasonable amount of time from the date of authorization. Not to exceed 30 days past notification.
This limited warranty is expressly in lieu of any other expressed or implied warranty, including any implied warranty or merchantability
or fitness for a particular purpose and of any obligations or liabilities on Greenway Home Products which neither assumes nor
authorizes any other person to assume for it any other liability in connection with the Mantel manufactured by it.
The warranty is null and void if used in commercial or industrial applications.
10

1
Pièce Description Qté
Numéro de pièce
A
Panneau latéral intérieur droit 1
ZZ.2500SCH.01
B
Panneau latéral intérieur gauche
1
ZZ.2500SCH.02
C Tablette centrale 1
ZZ.2500SCH.03
D Base 1
ZZ.2500SCH.04
E Panneau Extérieur 2
ZZ.2500SCH.05
F
Garniture pour Étagère Central
1
ZZ.2500SCH.06
G Panneau arrière 2
ZZ.2500SCH.07
H
Panneau arrière de l'unité de rangement
1
ZZ.2500SCH.08
Pièce Description Qté
Numéro de pièce
I Dessus 1
ZZ.2500SCH.09
J Tablette 4
ZZ.2500SCH.10
K Porte droite 1
ZZ.2500SCH.11
L Porte gauche 1
ZZ.2500SCH.12
M
Garniture pour Panneau Intérieur
2
ZZ.2500SCH.13
N
Traverse pour foyer encastrable
1
ZZ.2500SCH.14
O Support de Base 1
ZZ.2500SCH.15
I
C
H
D
G
E
G
B
A
J
E
LJ
J
J
K
N
O
M
M
F
CONSEILS POUR L’ASSEMBLAGE DE VOTRE NOUVEAU MANTEAU
Avant d’entreprendre l’assemblage, trouvez les instructions et les articles de quincaillerie. Sortez les
composants et comparez-les par rapport aux schémas ci-dessous. Assurez-vous que vous avez toutes les
pièces et que vous pouvez les identifier.
L’aide d’une autre personne est toujours bienvenue. Assemblez votre manteau avec l’aide d’un autre
adulte si c’est possible. Certains composants sont lourds et l’autre personne pourra les tenir. Il vous faudra
environ 30-60 minutes pour faire l’assemblage.

2
QUINCAILLERIE
AA BB CC DD EE
Vis Camloc
Qté : 32
Attache
Camloc
Qté : 32
HH
Poignée
Qté : 2
FF
Capuchon en
plastique
Qté : 32
Traverse
Qté : 2
Courroie de
nylon
Qté : 1
II JJ KK LL
Taquet de
xation
Qté : 16
Petit Vis
Qté : 19
Gros Vis
Qté : 1
Cheville
d’ancrage
Qté : 1
Vis pour
Panneau
Arrière
Qté : 44
Poignée
Vis
Qté : 4
MM
Crayon à
retouche
Qté : 1
PP NN
Charnière
de porte
Qté : 4

Étape 1
Prenez la pièce de garniture de la tablette (F). Insérez trois
goujons Camloc (AA) dans les trous situés à l’arrière de la
pièce de garniture. L’arrière est le côté non fini.
Prenez la tablette centrale (C). Assurez-vous que le côté fini
de la tablette centrale est placé face vers le haut et que le trou
de souris est à l’arrière. Insérez trois attaches Camloc (BB)
dans les trous situés sur le côté inférieur de la tablette centrale
(C). Assurez-vous que les flèches sur les attaches Camloc (BB)
pointent en direction de la pièce de garniture. Alignez les
goujons Camloc (AA) de la pièce de garniture avec les trous
situés sur le rebord avant de la tablette centrale (C). Posez la
pièce de garniture (F) sur le devant de la tablette centrale (C)
et appuyez dessus jusqu’à ce qu’elle soit parfaitement insérée.
Serrez les attaches Camloc (BB). Évitez de serrer excessivement
les attaches Camloc afin de ne pas les abîmer.
Placez les capuchons (CC) sur les trois attaches Camloc.
Étape 2
Prenez la pièce de garniture du panneau latéral intérieur
gauche (M). Insérez trois goujons Camloc (AA) dans les trous
situés à l’arrière de la pièce de garniture (M). L’arrière est le
côté non fini.
Prenez le panneau latéral intérieur gauche (B). Assurez-vous
que le côté fini du panneau latéral intérieur gauche (B) est
placé face vers l’extérieur et que le trou de souris est en bas.
Insérez des attaches Camloc (BB) dans les trous situés du côté
droit du panneau latéral intérieur gauche (B). Assurez-vous que
les flèches sur les attaches Camloc (BB) pointent en direction
de la pièce de garniture (M). Alignez les goujons Camloc (AA)
insérés dans la pièce de garniture (M) avec les trous situés
sur le rebord du panneau latéral intérieur gauche (B). Posez
la pièce de garniture (M) sur le devant du panneau latéral
intérieur gauche (B) et appuyez dessus jusqu’à ce qu’elle soit
parfaitement insérée. Serrez les attaches Camloc (BB). Évitez
de serrer excessivement les attaches Camloc afin de ne pas les
abîmer.
Faites de même pour le panneau latéral intérieur droit (A).
Placez les capuchons (CC) sur les six attaches Camloc.
3
PRÉPAREZ-VOUS À COMMENCER
Avant de commencer l’assemblage, défaites les pièces de l’emballage à l’aide de ciseaux. NE VOUS SERVEZ
PAS d'un couteau à lame rétractable ni d’un couteau de précision, car ces derniers pourraient atteindre les pièces
du manteau à l’intérieur de la boîte et endommager le fini. Dans l’emballage, repérez le sac de quincaillerie fixé
à l’extrémité supérieure de la boîte à l’aide de ruban adhésif. Assurez-vous de ne jeter AUCUNE pièce.
Quincaillerie utilisée
AA Vis Camloc x 3
BB Attache Camloc x 3
CC Capuchon x 3
Quincaillerie utilisée
AA Vis Camloc x 6
BB Attache Camloc x 6
CC Capuchon x 6
AA BB
CC
AA
BB
CC

4
Étape 3
Prenez la base (D). Insérez trois goujons Camloc
(AA) dans les trous situés sous la base (D). Prenez
le support de la base (O). Insérez trois attaches
Camloc (BB) dans les trous situés à l’avant du
support de la base (O). L’arrière est le côté non
fini. Assurez-vous que les flèches sur les attaches
Camloc (BB) pointent vers le haut en direction de
la base (D). Posez le support de la base (O) sur
la base (D) et appuyez dessus jusqu’à ce qu’il soit
parfaitement inséré. Serrez les attaches Camloc
(BB). Évitez de serrer excessivement les attaches
Camloc (BB) afin de ne pas les abîmer.
Placez les capuchons (CC) sur les trois attaches
Camloc (BB).
Étape 4
Prenez le panneau latéral intérieur gauche (B).
Insérez deux goujons Camloc (AA) dans les trous
situés à l’intérieur du panneau latéral intérieur
gauche (B). Insérez deux attaches Camloc (AA)
sur le côté inférieur de la tablette centrale (C).
Assurez-vous que les flèches sur les attaches
Camloc (BB) pointent en direction du panneau
latéral intérieur gauche (B). Poussez le panneau
latéral intérieur gauche (B) contre la tablette
centrale (C) jusqu’à ce qu’il soit parfaitement
inséré. Serrez les attaches Camloc (BB). Évitez de
serrer excessivement les attaches Camloc afin de
ne pas les abîmer.
Faites de même pour le panneau latéral intérieur
droit (A).
Placez les capuchons (CC) sur les quatre attaches
Camloc (BB) du côté inférieur de la tablette
centrale.
Quincaillerie utilisée
AA Vis Camloc x 3
BB Attache Camloc x 3
CC Capuchon x 3
Quincaillerie utilisée
AA Vis Camloc x 4
BB Attache Camloc x 4
CC Capuchon x 4
AA
BB
CC
AA
BB
CC

Étape 5
Insérez huit goujons Camloc (AA) dans les huit
trous de la base (D), tel qu’il est illustré. Insérez
deux attaches Camloc (BB) dans la partie extérieure
inférieure des panneaux latéraux intérieurs gauche
(B) et droit (A). Insérez deux attaches Camloc (BB)
dans la partie intérieure inférieure des panneaux
latéraux extérieurs gauche et droit (E). Assurez-vous
que les flèches sur les attaches Camloc pointent
vers le bas en direction de la base.
Appuyez les quatre panneaux contre la base
(D) jusqu'à ce qu'ils soient parfaitement insérés.
Serrez les attaches Camloc (BB). Évitez de serrer
excessivement les attaches Camloc afin de ne pas
les abîmer.
Placez les capuchons (CC) sur les huit attaches
Camloc (BB).
Étape 6
Prenez le dessus (I). Assurez-vous que le côté fini
est vers le haut. Insérez huit goujons Camloc (AA)
dans les trous situés du côté inférieur du dessus (I).
Insérez deux attaches Camloc (BB) du côté intérieur
supérieur du panneau latéral extérieur gauche
(E) et du panneau latéral intérieur gauche (B).
Recommencez, cette fois pour le panneau latéral
intérieur droit (A) et le panneau latéral extérieur
droit (E). Assurez-vous que les flèches sur toutes les
attaches Camloc pointent vers le haut en direction
du dessus (I).
Assurez-vous que les goujons Camloc (AA) sont
alignés avec les trous situés sur le dessus des
panneaux intérieur et extérieur (A, B et E). Appuyez
sur le dessus (I) jusqu’à ce qu’il soit parfaitement
inséré. Serrez les attaches Camloc (BB). Évitez de
serrer excessivement les attaches Camloc afin de ne
pas les abîmer.
Insérez 16 taquets de fixation (DD) à l’intérieur des
espaces de rangement gauche et droit.
5
Quincaillerie utilisée
AA Vis Camloc x 8
BB Attache Camloc x 8
CC Capuchon x 8
AA
BB
CC
E
Quincaillerie utilisée
AA Vis Camloc x 8
BB Attache Camloc x 8
CC Capuchon x 8
DD Taquet de fixation x 16
AA
BB
CC
DD
E

Étape 7
Prenez les deux panneaux arrière (G) et le
panneau arrière de l'unité de rangement (H).
Assurez-vous que les côtés finis des panneaux
sont orientés vers le manteau. Placez l'un des
panneaux arrière (G) de façon à l'aligner
parfaitement avec l'arrière du panneau latéral
intérieur gauche (B) et l'arrière du panneau latéral
extérieur gauche (E). Fixez-le à l’aide des 12 vis
du panneau arrière (MM); cinq à la verticale de
chaque côté et deux à l’horizontale dans le haut et
le bas. Serrez-les fermement. Faites de même pour
l’autre panneau arrière (G).
Placez le panneau arrière de l'unité de rangement
(H) de façon à l'aligner parfaitement avec l'arrière
des panneaux latéraux intérieurs gauche (A) et
droit (B) et avec le dessus (I). Fixez-le à l’aide des
10 vis du panneau arrière (MM); quatre dans le
haut et le bas et une de chaque côté. Serrez-les
fermement.
Étape 8
Prenez les quatre tablettes (J). Placez les tablettes
(J) sur les taquets de fixation (DD) de chaque
espace de rangement. Assurez-vous que les
tablettes sont de niveau.
6
G
G
H
MM
Quincaillerie utilisée
MM Vis pour
Panneau Arrière x 34

Quincaillerie utilisée
FF Poignée x 2
LL Poignée Vis x 4
EE Petit Vis x 16
NN Charnière de porte x 4
Étape 9
Trouvez la porte de gauche (L). Placez la partie
arrondie de la charnière de porte (NN) dans
la zone en retrait sur la porte de gauche (L).
Aide de 2 petites vis (EE), sûr de la charnière
de la porte. Aligner la porte de gauche (L) et la
charnière sur les trous à l'intérieur de l'extérieur
du panneau latéral gauche (E). Aide de 2 petites
vis (EE), assurer la charnière de porte (NN) à
l'extérieur du panneau latéral gauche (E). Répétez
l'opération pour l'autre porte charnière sur la
porte de gauche. Serrer toutes les petites vis (EE)
sur les deux charnières de la porte jusqu'à ce que
sécurisé. Répétez l'opération pour la porte de
droite (K).
Note: Si les portes ont besoin de mise à niveau,
ajustez les 2 vis sur la charnière de porte.
Prenez la poignée (FF). Alignez les trous de la
poignée (FF) à ceux d’une porte. Insérez les
deux vis de la poignée (LL) à travers la porte et
la poignée (FF). Serrez les vis de la poignée (LL)
jusqu’à ce qu’elle soit bien en place. Faites de
même pour l’autre poignée (FF).
Étape 10
Pièces de finition pour l'insert foyer sont fournis
pour combler les lacunes entre le foyer et le
mantel. Fixer le support de garniture foyer pièces
à insérer foyer avec 2 vis (MM) sur la face
supérieure et 2. Une fois les pièces spéciales sont
sécurisés, insérez foyer glisser dans la cheminée
à l'arrière. Une fois le foyer est en place et de
la place avec l'ouverture de cheminée, d'assurer
l'insertion latérale 2 pièces de garniture foyer à la
cheminée avec 2 vis (MM) sur chaque morceau.
NOTE: S'il n'y a pas de place pour obtenir un
tournevis entre le foyer et le mantel, les vis ne
doivent pas être attaché au mantel. Le foyer sera
assurée dans l'étape suivante. Les pièces de
finition sont pour l'apparence seulement.
7
FF
LL
EE
EE
x8
x8
NN
MM
MM
MM
Quincaillerie utilisée
MM Petit Vis x 10

8
Étape 11
Prenez le foyer encastrable. Insérez le foyer
par l'arrière du manteau. Une fois que le foyer
encastrable est bien en place, prenez la traverse
pour foyer (N). Appuyez la traverse pour foyer
(N) contre le foyer encastrable en veillant à ne
pas obstruer la bouche d’aération. Une fois que
la traverse pour foyer (N) est en place, fixez-la à
la base (D) à l’aide de deux petites vis (EE). Votre
foyer encastrable est maintenant solidement fixé.
Vous devez fixer le dispositif antibasculement
au manteau et au mur. Ce dispositif de sécurité
empêche le manteau de basculer. L’application
d’un poids pourrait déséquilibrer le manteau.
Étape 12
Fixez solidement un support de fixation (II) au
rebord arrière du manteau. Servez-vous d’une
petite vis (EE) afin de bien fixer ce support.
Étape 13
Déterminez l’emplacement voulu du manteau, puis
faites une marque sur le mur à l’endroit où entreront
les petites vis du support de montage (II). Posez le
support de montage (II) horizontalement au mur.
Insérez une cheville d’ancrage (JJ) dans chaque
trou de vis percé dans le mur. Placez le support
de fixation (II) par-dessus les marques sur le mur,
puis servez-vous d’une grande vis (KK) pour fixer
solidement le support (II) au mur.
Quincaillerie utilisée
EE Petit Vis x 2
D
Quincaillerie utilisée
JJ Cheville d’ancrage x 1
KK Gros Vis x 1
II Traverse x 1
JJ
II
KK
Quincaillerie utilisée
EE Petit Vis x 1
II Traverse x 1
EE
I I
TRAVERSE
REBORD DU
MANTEAU
PETIT VIS
MUR

9
Étape 14
Disposez le manteau de façon que le support de fixation (II) situé
à l’arrière du manteau soit aligné avec le support (II) fixé au mur.
Faites passer une extrémité de la courroie en nylon (HH) à travers
les supports. Alignez les deux extrémités de la courroie en nylon
(HH), puis insérez le côté plat dans l'ouverture de façon à bien
l’ajuster. Tirez sur l'extrémité plate jusqu’à ce qu’elle se bloque dans
la boucle. Assurez-vous que la courroie (HH) est solidement attachée
aux supports de fixation (II).
AVERTISSEMENT : Le basculement d’un meuble peut blesser les
jeunes enfants. Il est fortement recommandé d’utiliser un dispositif
antibasculement. Un tel article, s'il est bien installé, fournit une
protection contre le basculement accidentel d’un meuble en cas
d’usage inadéquat.
AVERTISSEMENT : CETTE MESURE DE SÉCURITÉ
SUPPLÉMENTAIRE NE REMPLACE
PAS LA SUPERVISION D’UN ADULTE.
MISE EN GARDE : Cette unité est uniquement
compatible avec les produits spécifiés et ne
peut supporter que la charge maximale indiquée.
Le fait d’utiliser cette unité avec d’autres produits
ou avec des produits dont le poids excède la
charge maximale indiquée peut entraîner de
l’instabilité et causer des blessures.
Remarque : Les téléviseurs à écran plat munis
d'une base de soutien doivent être placés
complètement au centre du support sans
qu'aucune partie de la base ne dépasse.
Quincaillerie utilisée
HH Courroie de nylon x 1
ENTRETIEN
1. Époussetez régulièrement le manteau à l’aide d’un linge doux et non pelucheux ou d’un accessoire
pour l’époussetage domestique.
2. Vous pouvez nettoyer le foyer encastrable à l’aide d’un nettoyant doux et non abrasif. Essuyez-le
immédiatement à l’aide d’un linge doux ou d’une serviette.
L’emballage du manteau contient un crayon à retouche (RR) pour les réparations mineures.
CONVIENT AUX
TÉLÉVISEURS À ÉCRAN
PLASMA OU ACL DE
55 PO OU MOINS
CHARGE MAXIMALE DE
40,8 KG (90 LB)
CHARGE MAXIMALE
DE 13,6 KG (30 LB)
CHARGE MAXIMALE
DE 2,3 KG (5 LB)
GG
MANTEAU
MUR
