Mustang MPJS-K216 User manual

1MPJS-K216-K230-K255-0001
Manuel D’instructionsManual de Instrucciones
Instruction Manual
www.mustangav.com [e-mail]
Short throw dual stud projector kit
Weight Capacity: 50 lb
MPJS-K216 -K230 -K255
¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR
LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA LAS
SIGUIENTES ADVERTENCIAS.
No utilice este producto para ningún n que no sea explícitamente especicado por Mustang
AV. Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si no
entiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la instalación,
contacte con Mustang AV o llame a un operario cualicado. Mustang AV no es responsable de
daños o lesiones causados por el montaje, ensamblaje o uso incorrectos.
El ferretería que incluye este producto, es exclusivamente destinado a ser instalado en las pare-
des de madera maciza, hormigón, bloques de concreto o columnas de madera sólida con un
máximo de 16 mm de drywall. Para las paredes hechas de otros materiales, por ejemplo, ladrillos
huecos, por favor consulte a su instalador y / o distribuidor especializado.
NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.
iADVERTENCIA!
AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL
RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une n non spéciée expressément par Mustang AV. Une installa-
tion incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne
comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation,
veuillez contacter le service clientèle de Mustang AV ou un installateur qualié. Mustang AV n’est
pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou
une utilisation incorrects.
Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois
massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de
plaques de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît
consulter votre installateur et / ou fournisseur spécialisé.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
AVERTISSEMENT
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM IMPROP-
ER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE BEGINNING.
Do not use this product for any purpose not explicitly specied by Mustang AV. Improper installa-
tion may cause property damage or personal injury. If you do not understand these directions, or
have doubts about the safety of the installation, contact Mustand AV Customer Service or call a
qualied contractor. Mustang AV is not liable for damage or injury caused by incorrect mounting,
assembly, or use.
The hardware provided with this product, is exclusively intended for installation on walls made
of solid wood, concrete, cinder block or solid wood columns with a maximum of 5/8” of drywall.
For walls made of other materials, for example hollow bricks, please consult your installer and/
or specialist supplier.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING!

2MPJS-K216-K230-K255-0001

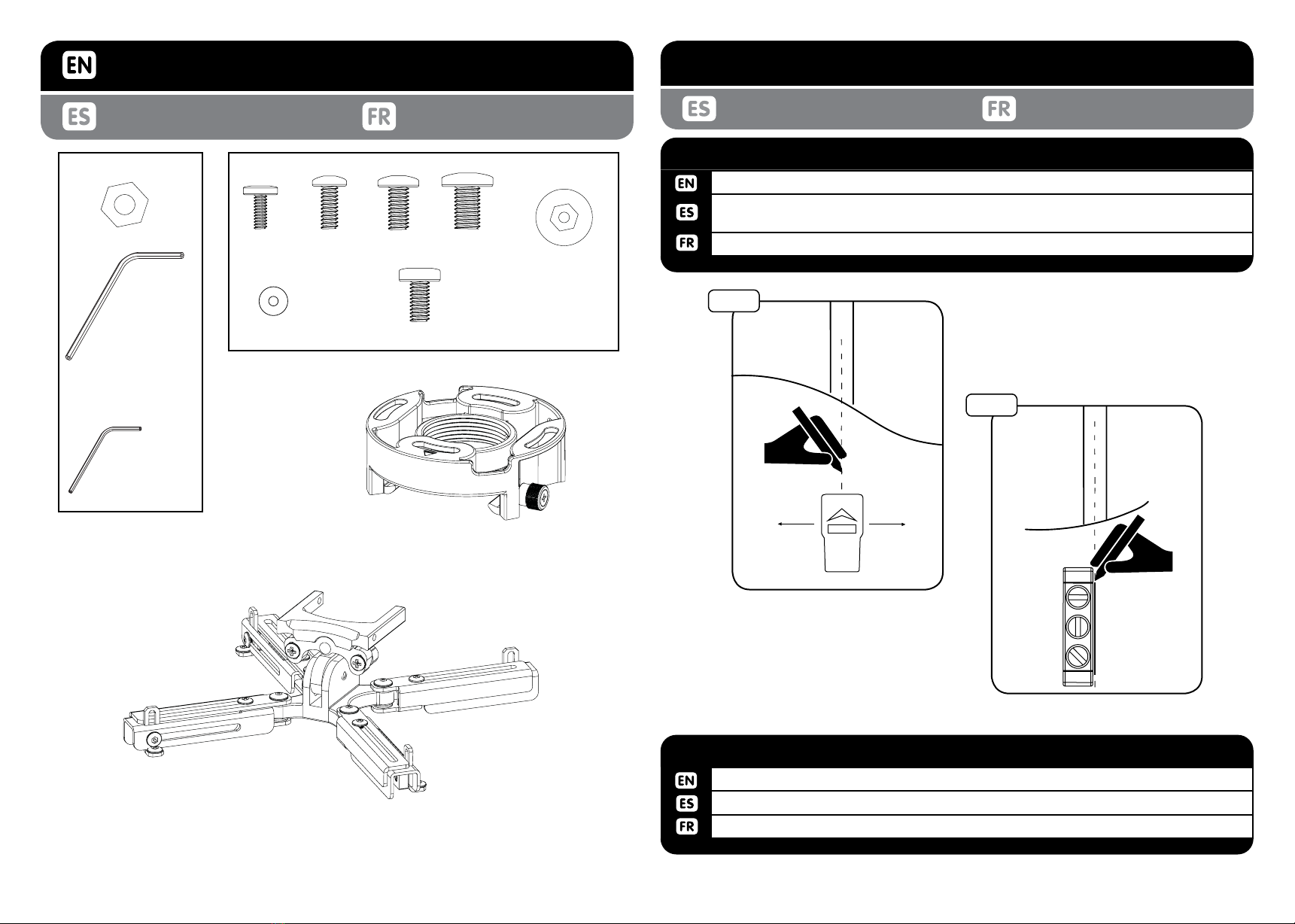

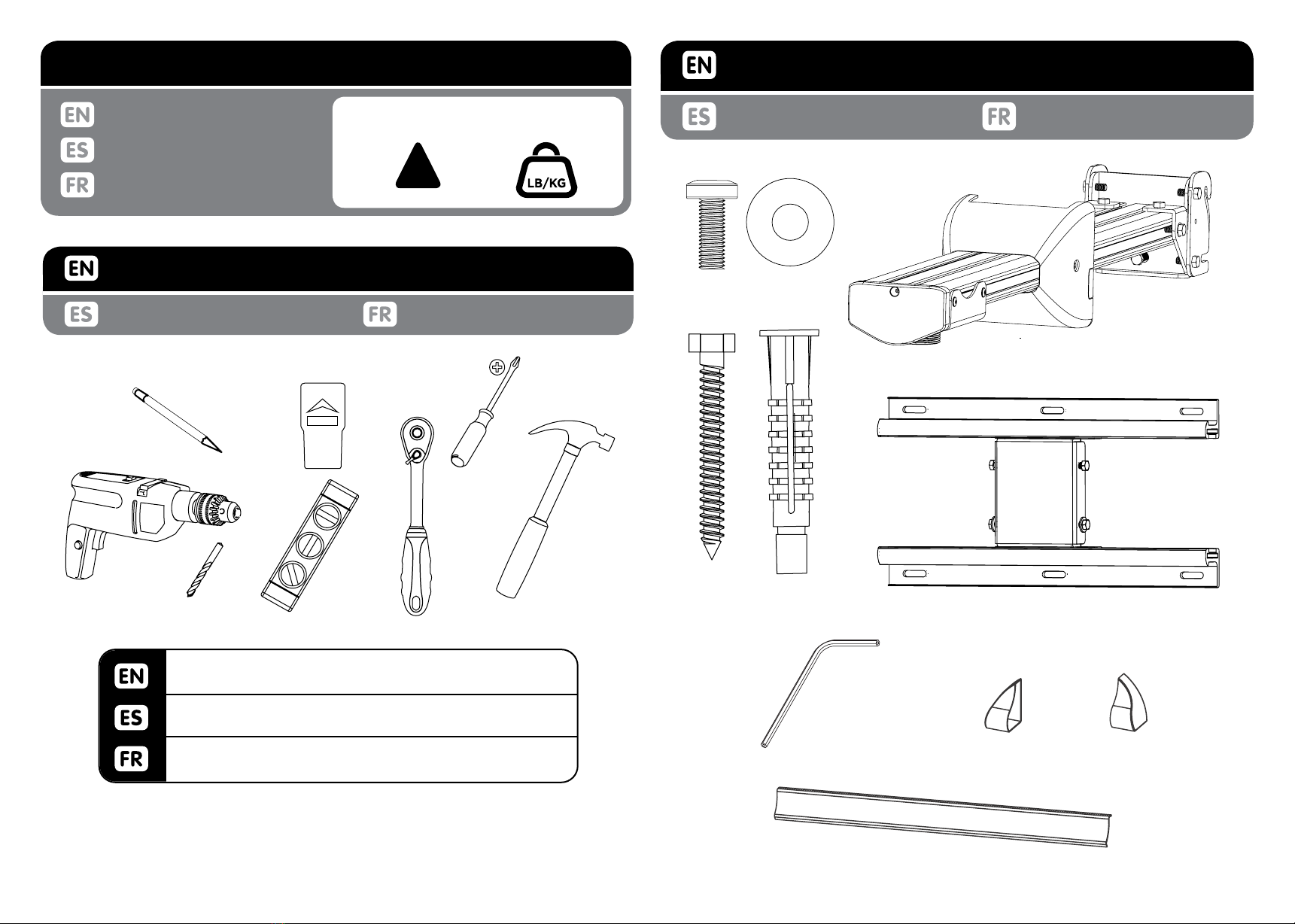

PACKAGE CONTENTS
Contenido del paquete Contenu de l’emballage
!
WEIGHT CAPACITY
Maximum Weight Capacity
Peso máximo de pantalla
Poids maximal de l’écran
50lb / 26kg
CAUTION!
TOOLS REQUIRED
Herramientas necesarias Outils nécessaires
C(1)
Wood bit 6mm - 7/32” Masonary bit 11mm - 7/16”. Socket
wrench 13mm. Hammer if necessary.
Madera poco 6mm-7/32 “. poco mampostería 11 mm-7/16“.
Toma llave de 13 mm. Hammer si es necesario.
Bois peu 6mm-7/32 “. peu maçonnerie 11mm-7/16“. 13mm
Clé à douille. Marteau si nécessaire.
X(2)
Y(2)
D(2)
8mm x 65mm
A (6)
F (6)
M8 Washer
U (6)
B(1)
G(1)
M6 x 15mm
H(2)

3
PACKAGE CONTENTS
Contenido del paquete Contenu de l’emballage
D(1)
E(1)
Washer
Q (4)
Security Security
M4-M6 Security
Wrench
K (1)
M3 Security
Wrench
L (1)
10-32x10
R (1)
M6 x 10mm
P (4)
M4 x 10mm
N (4)
M3 x 8mm
M (4) M5 x 10mm O (4)
MPJS-K216-K230-K255-0001
INSTALL INSTRUCTIONS
Instrucciones de instalación Instructions d’installation
1a-1
1a-2
Using level draw a vertical line at stud center.
Con un nivel trace una línea vertical en el centro de postes de madera.
Utilisez un niveau et tracez une ligne verticale au centre du montant.
WOOD STUD INSTALLATION1a-2
Using stud nder locate centers of 2 studs.
Uso de localizador de montantes de localizar los centros de 2 montantes estructura-
les.
Utilisez localisateur de montants pour localiser les centres de deux piliers structurels.
WOOD STUD INSTALLATION
1a-1

4MPJS-K216-K230-K255-0001

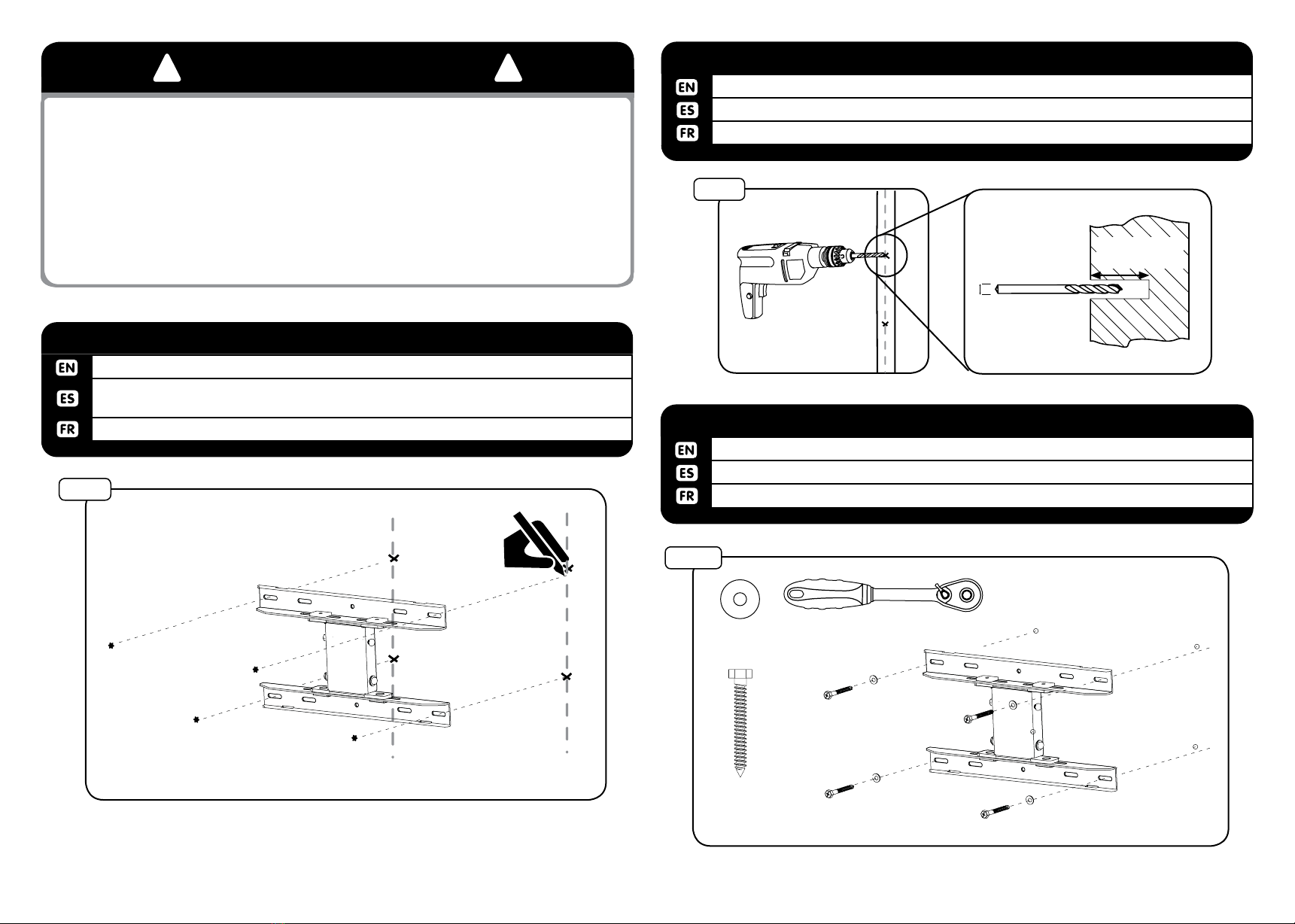

Use a 6mm - 7/32” wood bit to make a 65mm - 2.5” hole on marks.
Utilice un 6mm - 7/32” para perforar la madera poco 65mm - 2.5” agujeros.
Utilisez un 6mm - 7/32 bits de perçage pour percer des trous 65mm - 2.5”.
WOOD STUD INSTALLATION1a-4
! !
Install only to wood studs or wood joists that are a minimum of 2”x4”, the wall or ceiling
where the mount is being attached may have a maximum drywall thickness of 5/8”.
Instale solamente a los postes de madera o vigas de madera que son un mínimo de 2“x4”,
la pared o el techo donde se une el monte pueden tener un espesor máximo de paneles de
yeso de 5/8“.
Installez uniquement les montants ou des poutres qui sont un minimum de 2“x4”, mur ou
au plafond où il rencontre la montagne peuvent avoir une épaisseur de plaques de plâtre
maximum de 5/8“.
WARNING!
1a-5
8mm x 65mm
A
Washer
U
Fasten wall plate to wall using screw (A) and washer (U).
Fije la placa de pared a pared con el tornillo (A) y la arandela (U).
Fixer la plaque murale au mur avec la vis (A) et la rondelle (U).
WOOD INSTALL WALL PLATE1a-5
1a-4
drill depth
65mm / 2.5”
drill diameter
6mm
7/32”
Use wall plate (C) to mark hole location on center line.
Use la placa de pared (C) para marcar la ubicación de los agujeros en la línea cen-
tral.
Utilisez la plaque murale (C) pour marquer l’emplacement des trous dans la ligne médiane.
WOOD STUD INSTALLATION1a-3
1a-3

5MPJS-K216-K230-K255-0001
1b-2
drill depth
65mm / 2.5”
drill diameter
12mm
15/32”
1b-3

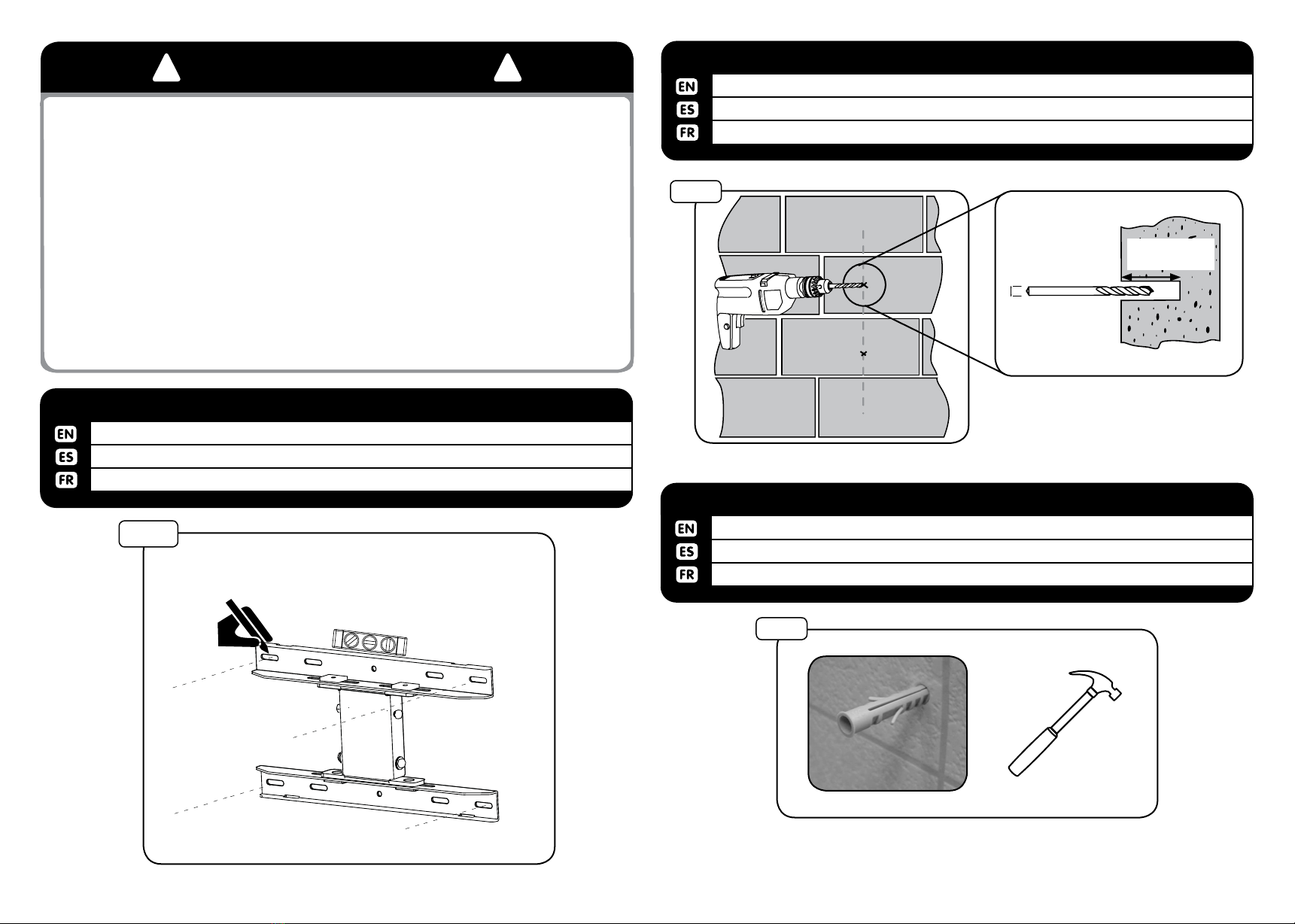

Insert (F) into both holes. Use a hammer to tap in if necessary.
Insertar (F) en los agujeros. Utilice un martillo para golpear en caso de necesidad.
Insérer (F) dans les deux trous. Utilisez un marteau pour enfoncer dans le cas échéant.
1b-3 MASONRY BLOCK & CONCRETE INSTALLATION
F
Use 11 mm-7/16“ drill bit to drill 65mm - 2.5” holes on marks.
Utilice un 11 mm-7/16“ para perforar la madera poco 65mm - 2.5” agujeros.
Utilisez un 11 mm-7/16“ bits de forage pour percer 65mm - 2.5” po.
1b-2 MASONRY BLOCK & CONCRETE INSTALLATION
Level wall plate, then mark 6 hole locations.
Nivele la placa de pared, marque 6 agujeros.
Niveau de la plaque murale, puis marquez 6 trous.
MASONRY BLOCK & CONCRETE INSTALLATION
1b-1
! !
WARNING!
Mounts are designed to be installed to a concrete wall with a minimum thickness of 8” and
minimum density of 2000psi and 8”x8”x16” cinder block which meets ASTM C-90 specica-
tions. Do not drill into mortar joints. Do not install to a concrete wall or cinder block that has
any type drywall or other nishing.
Se monta están diseñados para ser instalados en un muro de hormigón con un espesor
mínimo de 8 “y la densidad mínima de 2000 psi y 8” x8 “x16” de bloques de cemento que
cumple con ASTM C-90 especicaciones. No taladre en juntas de mortero. No lo instale en
un bloque de pared o de cemento de hormigón que tiene cualquier tipo de paneles de yeso
u otro acabado.
Montures sont conçus pour être installés sur un mur en béton d’une épaisseur minimale de 8
“et la densité supérieure à 2000 psi et 8” x8 “x16” en blocs de béton qui rencontre la norme
ASTM C-90 du cahier des charges. Ne percez pas dans les joints de mortier. Ne pas installer
sur un mur ou cendre bloc de béton qui a une cloison sèche de type ou d’un autre nition.
1b-1
