Nad 523 User manual

523

• OWNER'S MANUAL

• MANUEL D'INSTALLATION

• BEDIENUNGSANLEITUNG

• MANUAL DEL USUARIO

• MANUALE DELLE ISTRUZIONI

• BRUKSANVISNING

• MANUAL DO PROPRIETÁRIO

WARNING: TO REDUCE THE RISK OF FIRE OR

ELECTRIC SHOCK, DO NOT EXPOSE THIS

UNIT TO RAIN OR MOISTURE.

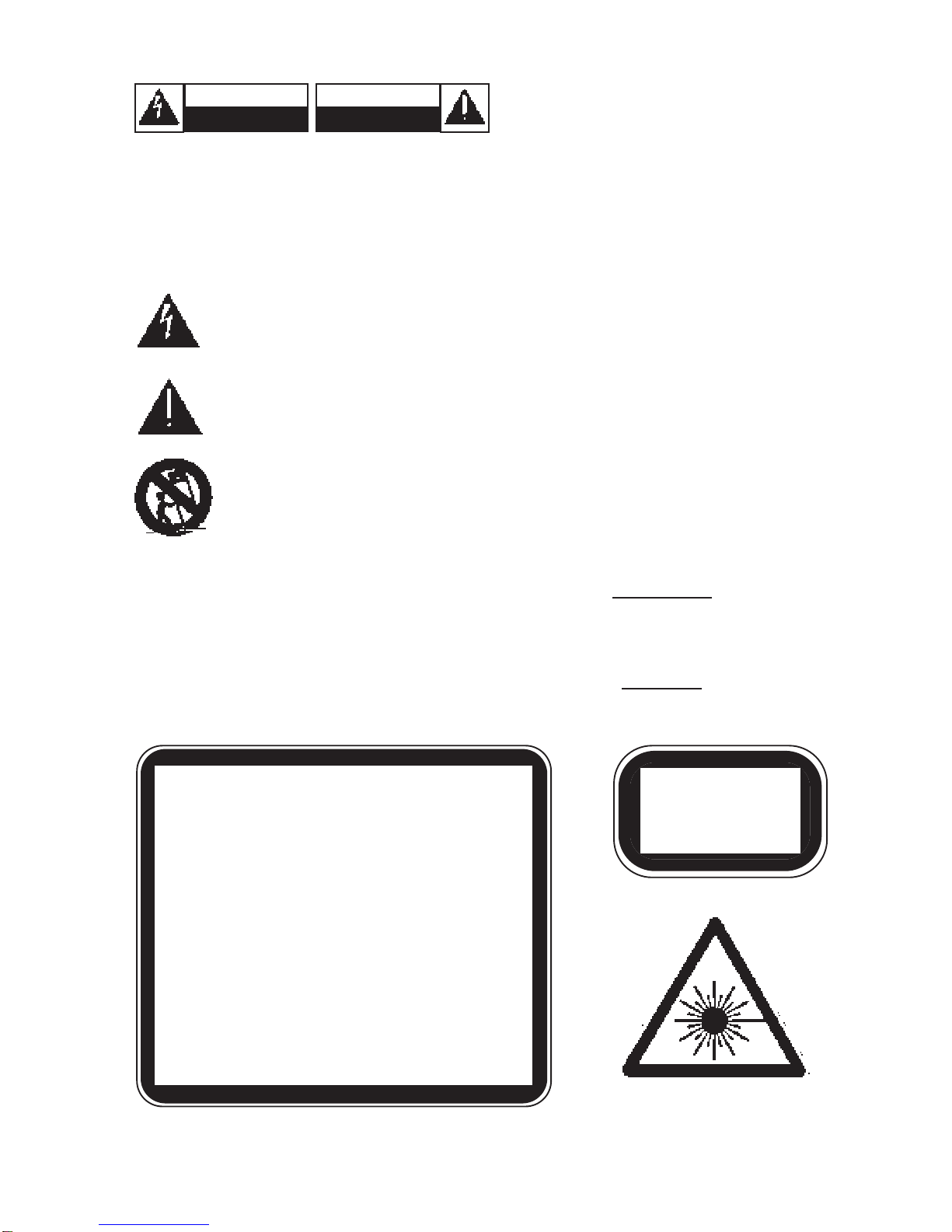

The lightning flash with an arrowhead symbol within an equi-

lateral triangle is intended to alert the user to the presence of

uninsulated “dangerous voltage” within the product’s enclo-

sure that may be of sufficient magnitude to constitutet a

risk of electric shock to persons.

The exclamation point within an equilateral triangle is intend-

ed to alert the user to the presence of important operating

and maintenance (servicing) instructions in the literature

accompanying the product.

Do not place this unit on an unstable cart, stand or tri-

pod, bracket or table. The unit may fall, causing seri-

ous injury to a child or adult and serious damage to the

unit. Use only with a cart, stand, tripod, bracket or

table recommended by the manufacturer or sold with

the unit. Any mounting of the device on a wall or ceil-

ing should follow the maufacturer’s instructions and

should use a mounting accessory recommended

by the manufacturer.

An appliance and cart combination should be moved with care. Quick

stops, excessive force and uneven surfaces may cause the appliance

and cart combination to overturn.

Read and follow all the safety and operating instructions before connect-

ing or using this unit. Retain this notice and the owner’s manual for future

reference.

All warnings on the unit and in it’s operating instructions should be

adhered to.

Do not use this unit near water; for example, near a bath tub, washbowl,

kitchen sink, laundry tub, in a wet basement or near a swimming pool.

The unit should be installed so that its location or position does not inter-

fere with its proper ventilation. For example, it should not be situated on

a bed, sofa, rug or similar surface that may block the ventilation open-

ings; or if placed in a built-in installation, such as a bookcase or cabinet,

that may impede the flow of air through its ventilation openings, there

should be at least 20cm (8 in.) of free space behind the appliance.

The unit should be situated from heat sources such as radiators, heat

registers, stoves or other devices (including amplifiers) that produce heat.

The unit should be connected to a power supply outlet only of the voltage

and frequency marked on its rear panel.

The power supply cord should be routed so that it is not likely to be

walked on or pinched, especially near the plug, convenience receptacles,

or where the cord exits from the unit.

Unplug the unit from the wall outlet before cleaning. Never use benzine,

thinner or other solvents for cleaning. Use only a soft damp cloth.

The power supply cord of the unit should be unplugged from the wall out-

let when it is to be unused for a long period of time or during a lightning

storm.

Care should be taken so that objects do not fall, and liquids are not

spilled into the enclosure through any openings.

This unit should be serviced by qualified service personnel when:

A. The power cord or the plug has been damaged; or

B. Objects have fallen, or liquid has been spilled into the unit; or

C. The unit has been exposed to rain or liquids of any kind; or

D. The unit does not appear to operate normally or exhibits a marked

change in performance; or

E. The device has been dropped or the enclosure damaged.

Upon completion of any servicing or repairs, request the service shop’s

assurance that only Factory Authorized Replacement Parts with the

same characteristics as the original parts have been used, and that the

routine safety checks have been performed to guarantee that the equip-

ment is in safe operating condition.

REPLACEMENT WITH UNAUTHORIZED PARTS MAY RESULT IN

FIRE, ELECTRIC SHOCK OR OTHER HAZARDS.

ATTENTION

POUR EVITER LES CHOC ELECTRIQUES, INTRODUIRE LA

LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE

CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU’AU

FOND.

CAUTION

TO PREVENT ELECTRIC SHOCK MATCH WIDE BLADE OF

PLUG TO WIDE SLOT FULLY INSERT.

CAUTION: TO REDUCE THE RISK OF

ELECTRIC SHOCK, DO NOT REMOVE COVER

(OR BACK). NO USER SERVICEABLE PARTS

INSIDE. REFER SERVICING TO QUALIFIED

SERVICE PERSONNEL.

IMPORTANT SAFETY INSTRUCTIONS

CAUTION

RISK OF ELECTRIC

SHOCK DO NOT OPEN

ATTENTION:

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

CLASS 1 LASER PRODUCT

LUOKAN 1 LASERPLAITE

KLASS 1 LASERAPPARAT

WARNING! INVISIBLE LASER RADIATION WHEN

OPEN AND INTERLOCKS DEFEATED. AVOID EXPO-

SURE TO BEAM.

VORSICHT! UNSICHTBARE LASERSTRAHLEN TRITT

AUS, WENN DECKEL GEÖFFNET UND WENN

SICHERHEITSVERRIEGELUNG ÜBERBRÜCKT IST.

NICHT DEM STRAHL AUSSETZEN.

ADVARSEL - USYNLIG LASERSTRÅLING VED

ÅBNING, NÅR SIKKERHEDSAFBRYDERE ER UDE AF

FUNKTION.UNDGÅ UDSÆTTELSE FOR STRÅLUNG.

ADVARSEL - USYNLIG LASERSTRÅLING NÅR DEK-

SEL ÅPNES OG SIKKERHEDSLÅS BRYTES. UNNGÅ

EKSPONERING FOR STRÅLEN.

VARNING - OSYNLIG LASERSTRÅLNING NÄR

DENNA DEL ÄR ÖPPNAD OCH SPÄRRAR ÄR

URKOPPLADE. STRÅLEN ÄR FARLIG.

VARO! - AVATTAESSA JA SUOJALUKITUS OHITET-

TAESSA OLET ALTTIINA NÄKYMÄTÖNNTÄ

LASERSÄTEILYLLE. ÄLÄ KATSO SÄTEESEEN.

This unit contains a semi conductor lase system and

it classified as a “CLASS 1 LASER PRODUCT”. So, to

use this model properly, read this Instrucion Manual

carefully. In case of any trouble, please contact the

store where you purchased the unit. To prevent being

exposed to the laser beam, do not try to open the

enclosure.

CAUTION: THIS PRODUCT UTILIZES A LASER.

USE OF CONTROLS OR ADJUSTMENTS OR PER-

FORMANCE OR PROCEDURES OTHER THAN

THOSE SPECIFIED HEREIN MAY RESULT IN HAZ-

ARDOUS RADIATION EXPOSURE.

FOR U.S.A. MODEL

1. The laser is covered by a housing which prevents

exposure during operation or maintenance. However,

this product is classified as a Laser Product by CDRH

(Center for Devices and Radiological Health) which is a

department of the Food and Drugs Administration.

According to their regulations 21 CFR section 1002.30,

all manufacturers who sell Laser Products must main-

tain records of written communications bwtween the

manufacturer, dealers and customers concerning radia-

tion safety. If you have any complaints about instruc-

tions or explanations affecting the use of this product,

please feel free to write to the address on the back

page of this manual. When you write to us, please

include the model number and serial number of your

unit.

2. In compliance with Federal Regulations, the certifica-

tion, identification and the period of manufacture are

indicated on the rear panel.

FCC INFORMATION FOR USER

CAUTION: Changes or modifications not expressly

approved by the manufacturer for compliance could

void the user’s authority to operate.

NOTE: This equipment has been tested and found

to comply with the limits for a Class B digital device,

pursuant to Part 15 of the FCC Rules. These limits are

designed to provide reasonable protection against

harmful interference in a residential installation. This

equipment generates uses, and can radiate radio fre-

quency energy and , it not installed and used in accor-

dance with the instructions, may cause harmful interfer-

ence to radio communications. However, there is no

guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful inter-

ference to radio or television reception, which can be

determined by turning the equipment off and on, the

user is encouraged to try to corect the interference by

one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment

and receiver.

• Connect the equipment into an outlet on a cicuit dif-

ferent from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV tech-

nician for help.

FOR CANADIAN MODEL

POUR MODELE CANADIEN

THIS DIGITAL APPARATUS DOES NOT EXCEED

THE CLASS B LIMITS FOR RADIO NOISE EMISSION

FROM DIGITAL APPARATUS SET OUT IN THE

RADIO INTERFERENCE REGULATIONS OF THE

CANADIAN DEPARTMENT OF COMMUNICATIONS.

L’INTERFÉRENCE RADIO ÉLECTRIQUE

GÉNÉRÉE PAR CET APPAREIL NUMÉRIQUE DE

TYPE B NE DÉPASSE PAS LES LIMITES

ÉNONCÉES DANS LE RÉGLEMENT SUR LES PER-

TURBATIONS RADIO ÉLECTRIQUES, SECTION

APPAREIL NUMÉRIQUE, DU MINISTÈRE DES COM-

MUNICATIONS.

DO NOT OVERLOAD WALL OUTLETS,

EXTENSION CORDS OR INTEGRAL CONVENIENCE

RECEPTACLES AS THIS CAN RESULT IN A RISK

OF FIRE OR ELECTRIC SHOCK.

ADDITIONAL CAUTION:

POWER BUTTON

CAUTION: When the switch is in the off position, the

unit is still connected to the mains. Disconnect the

power cable when the unit is not to be used for some

time.

ATTENTION: Lorsque l’interrupteur est mis sur

ARRET [OFF] , l’alimentation n’est totalement coupée.

Debrancher le NAD 523 de la prise secteur lorsqu’il

doit rester inutilisé pendant une période prolongée.

ACHTUNG: Steht die Taste POWER auf OFF (Aus)

schaltet der Strom nicht vollkommen ab. Wenn Sie den

NAD 523 über einen längeren Zeitraum nicht

gebrauchen, ziehen Sie den Stecker bitte aus der

Stechdose.

PRECAUTION: La alimentación électrica no se

desconecta completamente cuando el pulsador

POWER está Off. Rogamos desconecte su NAD 523

de la toma de CA cuando no se vaya a usar durante un

largo período de tiempo.

ATTENZIONE: L’alimentazione non si spegne com-

pletamente quando si spegne il pulsante “POWER”. Se

il NAD 523 non viene impiegato per parecchio tempo,

raccomandiamo allora di staccarlo dalla rete C.A.

VORSICHTIG:Om apparaten inte skall användas

under en längre tid bör nätsladden kopplas ur väggut-

taget.

PRECAUÇÀO: A electricidade nào é completamente

desligada quando o botào ELECTRICIDADE (POWER)

é mudado para a posiçào de desligado. Queira fazer o

favor de desligar o seu eqipamento NAD 523 da toma-

da CA quando o equipamento nào vai ser usado

durante períodos longos.

SPECIAL CAUTIONS

REAR PANEL CONNECTIONS - NAD 523

REMOTE CONTROL Batterij niet

weggooien, maar

inleveren als KCA

FRONT PANEL CONTROLS - NAD 523

BEFORE TRANSPORTING THE UNIT.

CAUTION:

Be sure to remove all discs from the player before

moving it, even if you only plan to move it across the

room. If discs shift out of position in the carousel tray,

they could jam when the tray turns or the drawer is

opened.

A NOTE ON INSTALLATION

Install the Compact Disc player on a level, vibration-

free surface. (Severe vibration, or operation in a tilted

position, may cause the player to mis-track). The player

may be stacked with other stereo components, as long

as there is adequate ventilation around it.

If the player is placed in close proximity to a radio

tuner (AM or FM), VCR, or television set, the operation

of its digital circuits could produce static that would

interfere with reception of weak broadcast signals. If

this occurs, move the CD player away from other

devices or switch it off when listening to broadcasts.

PLAYING COMPACT DISCS - A SIMPLE

APPROACH

Numbers in brackets refer to the front panel drawing

unless stated otherwise.

1. Connect a stereo cable from the L (left) and R

(right) Line Output sockets (2 in back panel drawing) to

the corresponding CD inputs on your amplifier.

2. Plug in the AC power cord (1 in back panel draw-

ing).

3. Press the POWER button (1) to turn on the player.

4. Press the OPEN button (8) to open the disc draw-

er.

5. Place your first CD, label side up, in the carousel

tray’s left-front circular recess (marked ‘DIRECT

PLAY’). Be certain that the disc is centred within the

recess.

6. Place your second CD in the right-front recess.

7. Press the NEXT button (3) twice to move tray loca-

tions #3 and # 4 to the front loading positions. Place

your third and fourth CDs in those recesses.

8. Press NEXT (3) to bring tray location # 5 to the

front, and insert your fifth CD.

9. Press NEXT (3) as necessary until the display indi-

cates Disc # 1.

10. Press the PLAY button (7). The drawer closes

automatically, the tray revolves to place Disc # 1 in

playing position, and the first disc begins to play.

11. When the first disc ends, the remaining discs will

automatically play in sequence.

12. At anytime you may press the SKIP > or < but-

tons (5) to select different tracks on the current disc, or

press NEXT (3) to select a different CD.

13. To hear a particular track, use the remote control

to enter the corresponding Disc Select and Track

Select buttons.

REAR PANEL CONNECTIONS

The numbers refer to the back panel drawing.

1. AC LINE CORD.

Connect this power cord to an AC mains wall outlet

or to an AC convenience outlet at the rear of your

amplifier.

2. LINE OUTPUT.

Connect a cable from these sockets to your amplifier.

Plug one end of a stereo audio cable into the Left

(upper) and Right (lower) output sockets. Connect the

other end of the cable to your stereo amplifier’s match-

ing Left and Right CD inputs, or to any other “line-level”

input sockets on (such as the AUXiliary inputs).

NOTE: Do NOT connect this cable to the amplifier’s

PHONO input sockets.

3. NAD LINK IN/OUT.

The NAD Link OUT connector (the upper socket)

allows remote-control commands to be relayed from

this player to other products equipped with a NAD-Link

(or compatible) input. To use this option, connect a

cable from the NAD Link OUT socket to the NAD Link

IN socket on another product.

The NAD Link IN connector (the lower socket) allows

this player to be operated by external control signals

from a multi-room controller or remote relay system.

Connect a cable from the controller to the NAD Link IN

socket. Using both IN and OUT connections, remote

control commands can be “daisy-chained” from one

product to the next.

FRONT PANEL CONTROLS

Numbers of each section or in brackets refer to the

front panel drawing unless stated otherwise.

1. POWER.

Press this button to switch on the power to the disc

player. Press again and release to switch the power off.

When the power is switched on, the carousel tray auto-

matically revolves to place disc # 1 in the play position.

2. DISC 1 to 5

Press the appropriate Disc number button to immedi-

ately access the desired disc. When one of the DISC 1

to 5 buttons is pressed with the CD drawer open, the

player will close the CD drawer and start to play the

selected disc.

3. NEXT.

Turns the carousel tray to select the next-higher disc

number. After # 5 it returns to # 1. If NEXT is pressed

with the CD drawer open whilst playing a CD, the CD

drawer will close first.

4. DISPLAY.

The display provides information about the disc

selection, playback status, about the stored program,

and about the laser’s location on the disc being played.

NAD 523 COMPACT DISC CHANGER

TRACK and TIME information is obtained by reading an

inaudible “sub-code” in the disc.

STATUS.

Symbols to the left of the disc list indicate whether

the player is in PLAY or PAUSE. PLAY is indicated by

an arrowhead pointing to the right (>). PAUSE is indi-

cated by two, red vertical bars (II). When neither is illu-

minated, the player is in the STOP mode.

DISC NO.

Numbers arranged in a circle indicate the presence of

a disc at each tray location. All are lit when the drawer

is opened in STOP mode. Whenever the player finds

an empty tray location the corresponding indicator is

switched off. A circled number shows which disc is

selected for play or currently playing.

TRACK.

Each disc is segmented into numbered tracks when

the CD is made. Typically each numbered track corre-

sponds to a different song, symphonic movement, etc.

The track numbers are identified on the CD package

and are encoded in the disc by its manufacturer. In

some CDs the tracks may be further sub-divided into

“index” sections, which are not displayed.

During play, this display identifies the track being

heard. In the Stop mode it indicates the total number of

tracks on the current disc.

The NAD Model 523‘s display also incorporates a

‘Track Calendar’ on the right hand side in the display.

Using squares with sequential numbers, the Calendar

can display up to 20 tracks simultaneously. During

Memory Play the Calendar displays the tracks which

have been selected. As each track is played or skipped

past, the corresponding number is blanked out.

TIME.

In the Stop mode this display shows the total playing

time of the current disc. During play you can use the

TIME button (see below) to select one of three displays:

The elapsed time since the beginning of the current

track, in minutes and seconds. (This is the default set-

ting, selected automatically when the player is switched

on).

The time that remains until the end of the current

track. SINGLE REMAIN lights up in the display.

The total playing time that remains until the end of

the current disc. TOTAL REMAIN lights up in the dis-

play.

REMOTE RECEIVER.

Behind the rightmost portion of the window is the

infrared sensor that receives commands from the

remote control. If the line-of-sight path from the remote

control to this window is obstructed by papers or other

objects the player may not respond to remote com-

mands.

5. SKIP.

SKIP BACK (| ).

The |button causes the laser to jump backward to

the beginning of each numbered track on the disc. The

first press skips back to the beginning of the current

track. Press |twice in rapid succession to skip back

to the previous track. During Memory Play, SKIP |<<

jumps back to the previous track in the programmed

sequence.

SKIP FORWARD ( |). During play, pressing SKIP

Forward |causes the laser to jump forward to the

beginning of the next track and resume play there.

Thus, to sample each song on a disc, press PLAY and

then tap SKIP Forward |after you’ve heard a few

seconds of each track.

During Memory Play, SKIP |jumps forward to the

next track in the programmed sequence.

6. STOP.

This button stops play and re-sets the laser to the

beginning of the current disc. During Memory Play you

can press this button to stop playback without erasing

the stored track list.

7. PLAY.

This button initiates playback. Press to start play or to

resume play after Pause. If the disc drawer is open in

STOP mode, the PLAY button will close the drawer and

commence play.

8. OPEN.

Press this button to open the disc drawer. and press

it again to close the drawer. The OPEN button also dis-

engages the Random mode if it had been selected.

9. REPEAT.

This button engages an endless-repeat cycle. You

may press the REPEAT button either before or after

pressing PLAY; the effect is the same.

Pressing the REPEAT button once selects the

REPEAT ALL DISC mode in which all five discs are

played continuously in sequence.

Pressing REPEAT a second time selects the

REPEAT 1 DISC mode, in which the entire current disc

is repeated.

Pressing REPEAT a third time selects the REPEAT 1

mode, in which the current track is repeated over and

over again.

Press the REPEAT button a fourth time to cancel the

repeat cycle and return to normal operation.

NOTE: In the MEMORY mode the REPEAT com-

mand repeats the stored program.

In the RANDOM play mode the REPEAT ALL DISC

command will repeat another Random cycle.

During repeat play you may press PAUSE to stop

temporarily, and PLAY to resume.

10. PAUSE.

Press to stop playback temporarily, keeping the laser

at its current position on the disc.

To release the Pause mode and resume playback at

the exact point where it stopped, press PLAY. If you

don’t want to resume listening at the same point, you

may use the SKIP and SCAN buttons to cue the laser

to a different starting point, and then press PLAY.

11. TIME DISPLAY SELECTOR.

During normal (non-programmed) play, the display

indicates the elapsed time since the beginning of the

current track.

If you press the TIME button once, the display shows

the time remaining until the end of the current track

(SINGLE REMAIN). This function does not operate if

the Track Number is greater than 20.

Press TIME again to display the total time remaining

until the end of the disc or the total playing time remain-

ing of a pre-programmed selection of the disc (maxi-

mum 2) and tracks (TOTAL REMAIN).

Press the TIME button a third time to return to the

normal elapsed-time display.

12. SCAN

SCAN BACK The SCAN button causes the opti-

cal pickup to scan backward through the recording at

high speed. This button works only while the player is

in PLAY or PAUSE.

SCAN FORWARD . The SCAN button causes

the optical pickup to scan rapidly forward through the

music. The behaviour of this function is similar to Scan

NOTE: For the first 4 seconds Scan works at approx-

imately 20x the original speed, after holding either

SCAN button for more than 4 seconds, the speed is

approximately 100x the original speed.

When using SCAN the music will be heard in frag-

mentary form at reduced volume as the player scans

through it. Use this “audible scan” to cue the player

precisely to the spot where you want to resume play.

After a STOP command, or after loading a new disc,

you must press PLAY (to activate the TIME display)

before the scan circuit will work.

13. DISC DRAWER.

To open the disc drawer, press the OPEN button.

The drawer contains a revolving “carousel” tray that

accepts a maximum of five discs. The DISC number in

the display with a circle around it identifies the tray

location that is aligned with the optical playback mech-

anism at the rear of the unit.

When the drawer is opened from STOP mode, the

carousel revolves. The tray location indicated by the

circled Disc Number display moves to the front-left

loading position recess (marked ‘DIRECT PLAY’). The

front-right loading position is the next higher disc num-

ber. Thus if the display indicates Disc # 1, as it does

when the power is first switched on, opening the draw-

er places location # 1 at front-left recess (marked

ìDIRECT PLAYî) and location #2 at front-right. Press

NEXT repeatedly to bring tray locations # 3, #4, and #5

to the front.

NOTE: The transparent playing surface of each disc

must face DOWN, and its label must face UP. CD-3

discs (CD ”singles”) can be played without the aid of an

adapter. Place the disc in the drawer, centred in the

smaller circular recess.

The NAD Model 523 CD player was not designed to

accommodate a ‘damping disc’ placed on a disc, nor

two discs stacked together. It plays audio discs, but not

discs identified as CD-V, CD-I, CD-ROM or PHOTO CD

and thus playback will be muted.

Do not attempt to turn the carousel tray by hand, or

to stop its motion. Doing so may cause the control logic

to mis-identify disc numbers, which can result in dam-

age to discs during operation.

To play just one disc, place it within the large circular

recess at the front-left loading position (marked

‘DIRECT PLAY’), and press PLAY. The disc at front-left

will be moved into playing position and will begin to

play.

For multi-disc play, place CDs within any (or all five)

circular recesses in the carousel tray, beginning at the

front-left loading position. At each location you may

place either a standard 12-cm CD or, in the smaller

inner recess, an 8-cm CD-3 (CD “single”).

To change discs during the playback of any disc the

drawer may be opened and two discs may be replaced,

as follows:

WHILST PLAYING: YOU MAY REPLACE:

DISC# DISC#(LEFT) DISC#(RIGHT)

134

245

351

412

523

Do not press NEXT or any of the DISC 1 to 5 buttons

during this process. If you do, playback will immediately

stop and the tray will close so that the current disc can

be returned to its normal place in the tray.

NOTE: Take care that each disc is centred within its

recess. A disc that protrudes outside of its recess could

jam and suffer damage when the drawer closes and

the tray revolves.

To close the drawer, press either OPEN or PLAY. Do

NOT push the drawer closed by hand.

REMOTE CONTROL

A wireless remote control is provided with your CD

player, enabling you to operate programming and play-

back functions from the comfort of your armchair.

BATTERIES

Batteries must be installed before the remote control

can be used. In the future, if the player does not

respond to remote commands, the batteries may be

weak and should be replaced. The handset requires

two 1.5-volt AA-size penlight cells (equivalent type R6P

or R6PU). Alkaline cells are recommended for maxi-

mum operating life.

To open the battery compartment, press downward

with a thumb nail in the half-circle notched area on the

back of the handset and lift the cover of the battery

compartment off. Install fresh AA cells, orienting them

as shown on the diagram within the compartment. The

coil springs should contact the negative (- end of each

cell). Press the battery compartment cover back on in

the correct position until it latches.

NOTE: In some cases, poor operation may be

caused by slight corrosion or fingerprint oil on the bat-

tery contacts. Remove both cells, rub the metal con-

tacts at both ends of each cell with a clean cloth or a

pencil eraser, and reinstall the cells, being careful to

orient them according to the diagram in the battery

compartment.

If the remote control will not be used for several

months (or longer), remove the batteries to protect the

handset from battery corrosion.

OPERATION OF REMOTE CONTROL

The letters of each section or in brackets refer to the

remote control drawing.

The remote control operates by emitting a digitally

coded beam of infrared light through the LED in the top

end of the handset. Aim the top-end towards the NAD

Model 523 disc player while pressing the buttons on

the handset. There must be a clear line-of-sight path

from the handset to the IR sensor located in the play-

er’s display window.

NOTE: If either the LED in the top-end of the handset

or the display window of the player is obstructed by

papers or other objects, the player may not respond to

remote commands. Remote-control operation may also

be impaired if the front of the player is exposed to

direct sunlight or a bright incandescent light.

The remote control contains features that are not on

the player itself: A numeric keypad for direct entry of

track numbers. The keypad buttons (0 to 10; +10) (A)

are also required when programming the player for

automatic play using the MEMORY button (B). The

CLEAR button (C) deletes the last selected entry from

memory Play. The RANDOM button (D) allows for ran-

dom play of all discs.

The remaining remote-control buttons have the same

effect as the corresponding buttons on the player’s

front panel apart from the PLAY button: On both the

remote control and the front panel, Play commences

playback from Stop or Pause. Unlike the PLAY button

on the front panel however, pressing the PLAY button

on the remote control whilst a disc is playing engages

Pause.

A. TRACK SELECT KEYPAD (0 to 10; +10).

Jumps directly to the beginning of a numbered track

and commences play. To play or select Track 5, simply

press 5. To play or select Track 23 press +10, +10, 3.

B. MEMORY (ENTRY OR ERASE).

The player can be programmed for automatic play-

back of up to 40 tracks in any order. These tracks may

be selected from a single disc or from any combination

of up to five discs. The track list is entered through the

remote control. Press MEMORY to engage the pro-

gram mode. Press MEMORY again when you want to

exit from Memory Play mode and erase your track list

from the player’s memory. Switching power off also

erases a programmed track list.

Store your desired track sequence in the memory as

follows:

1. If MEMORY is illuminated in the display, press

MEMORY on the remote control to erase the previous

program.

2. If you want to program tracks from only one disc,

select that disc using one of the DISC 1 to 5 or NEXT

buttons on either the front panel or the remote control

before you engage the MEMORY mode. If your pro-

gram will include tracks from two or more discs, the

current disc number is unimportant.

3. Press MEMORY on the remote control to engage

the program mode. MEMORY will appear in the dis-

play.

4. To program tracks from only the current disc, use

the Track Select keys to enter the list of track numbers.

For example to program tracks 3, 5,14, 9,12, and 7 (in

that order) for automatic play, press the buttons as fol-

lows:

MEMORY

+10

To program a sequence of tracks from two or more

discs, you must specify the disc number as well as the

track number. To include all tracks of one of the discs

first specify the disc number and press 0 on the track

numeric keypad. For example, to play the following

series of tracks: Disc 3 Track 5, Disc 1 Track 10, Disc 2

all Tracks, Disc 5 Track 7, Disc3 Track l4, press the

buttons as follows:

MEMORY

DISC 3

DISC 1

+10

DISC 2

DISC 5

DISC 3

+10

After each correct selection entry the display will

show the total amount of programmed selections for

approximately two seconds. In the example above the

display will show P - 05 to indicate that 5 selections

have been memorised.

NOTE: Each track counts as one selection. However,

selecting all tracks of a disc by pressing 0 on the track

numeric keypad after specifying the disc number

counts as one selection.

The display’s track Calendar will also show which

tracks of the disc currently playing have been pro-

grammed for Memory play. As each track is played or

skipped past its Calendar number is blanked out. (only

for the first 20 tracks of that disc, as the Calendar dis-

plays up to a maximum of 20 tracks).

If you make an error during programming you must

press MEMORY to clear the current program, press

MEMORY again to restart and enter your track listing

from the beginning.

NOTE: If you engage the Memory mode while play-

ing a disc, the current track will be included as the first

entry in the stored program. As long as MEMORY is

shown in the display you can add further entries to the

stored track list. Simply enter the new Disc Select and

Track Select numbers as above.

As long as the MEMORY indicator remains illumi-

nated, only the stored Memory program can be played.

If you want to play a track not included in the program,

you must either add it to the program (as above) or exit

from the program mode by pressing MEMORY on the

remote control. Exiting will delete the stored track list

from the player’s memory.

C. CLEAR.

With the CLEAR button you can delete the last

selected entry from Memory play; press the CLEAR

button once. Every successive time the CLEAR button

is pressed, a Memory Play entry is deleted. Once the

CLEAR button is pressed, the display will show for two

seconds the current amount of programmed selections

for Memory Play.

D. RANDOM.

Engages and disengages random track selection.

The player will play each track of each CD in a random

sequence.

Random can be combined with Repeat and/or

Memory play.

NOTE: Random is also disengaged if the drawer is

opened.

MAINTENANCE.

At periodic intervals, open the disc drawer and wipe it

with a damp cloth to remove any loose dust.

DISC LOADING PROBLEMS

Whenever the carousel tray revolves to select a dif-

ferent disc, the optical pickup automatically scans a

“table of contents” track at the beginning of the disc,

containing coded information about its playing time and

the location of each track.

If you accidentally place a disc in the drawer upside

down, or if a disc fails to load properly into the playing

mechanism, the pickup will be unable to find the con-

tents track. After a few seconds of searching, the corre-

sponding Disc No. in the display will disappear and the

player will move on to the next disc. If this happens

open the drawer and re-insert the disc.

HANDLING COMPACT DISCS

Handle Compact Discs with care. The playback of a

disc will not be impaired by small dust particles, a few

light fingerprints, or slight scratches. But large scratch-

es, or a thick layer of oily fingerprints, can prevent the

player from tracking the disc. (Incidentally, although the

tracking laser “plays” the disc through its clear side, the

actual data surface is embedded directly beneath the

label, protected only by a very thin coating of lacquer.

So a scratch that cuts through the label may damage

the disc more than a similar scratch on the transparent

“playing” surface. Thus you should treat both surfaces

of the disc with care.)

Severe scratches or fingerprints may cause the play-

er to mis-track (skipping ahead, or repeating the same

passage). Less severe damage may produce very brief

bursts of high-frequency noise. Compact discs should

not be abused or handled carelessly.

For best results, grasp the disc only by its edges.

Another safe method is to put a finger in the centre

hole, using the thumb at the edge to hold the disc

steady.

Each disc should be kept in its protective storage

case when not in use. To open the standard Philips-

type plastic CD case, grasp the top and bottom of the

case with the fingers and thumb of the left hand; then

grasp the left and right edges of the case with the fin-

gers and thumb of the right hand, and pull the case

open with the right thumb.

The disc is held in place within the case by an expan-

sion hub in its centre hole. To remove the disc, press

the hub with a finger to release the disc, then lift it out

by gripping its edges between the fingers and thumb.

To replace the disc in the case, simply align its centre

hole with the hub and press the disc onto the hub.

Soiled discs may be cleaned by wiping with a soft

cloth, either dry or moistened with water. Do NOT use

conventional LP record-cleaning products (cleaning

solutions, sprays, treated cloths, or anti-static prepara-

tions), nor any kind of chemical solvent (alcohol, ben-

zene, etc.). A severely soiled disc may be washed in a

warm-water spray, possibly with a small amount of a

mild kitchen detergent added, and then wiped dry with

a clean, soft towel.

When cleaning the disc, use only RADIAL strokes

(from centre to edge). Never use a circular wiping

motion like that used for cleaning ordinary LP records,

because in wiping the disc there is a risk of scratching

it. A radial scratch will do the least harm because it

affects only a small portion of each circular data track,

which can be fully compensated by the player’s error-

correction circuits. But a circular scratch that follows a

data track may damage such a long continuous seg-

ment of data that it cannot be corrected.

ABOUT THE LASER

The Compact Disc player uses a solid-state semi-

conductor diode laser, mounted on a tracking servo

mechanism, to play the disc. The laser illuminates the

track of microscopic pits representing the digital data

bits, while photo-diodes detect the reflected illumination

from the disc and convert it into an electronic signal

which is then decoded to recover the musical waveform

in each stereo channel.

The Compact Disc player is completely safe for chil-

dren to use. The laser operates at very low power and

is concealed within the player mechanism. Even when

the player is disassembled, the laser remains sealed

within an optical system that causes its light to focus

only 1 millimetre from the lens and then diverge rapidly,

reducing its intensity to negligible levels.

TROUBLE SHOOTING GUIDE

PROBLEM: CAUSE: REMEDY:

Power button is pressed, but power AC line cord is not properly connected Insert plug firmly

does not come on. to live AC outlet

Disc is loaded in the disc tray, but play Disc is up-side-down in tray; disc is dirty Insert discs properly; clean the disc

will not commence

Disc keeps skipping and/or search time Dirty or damaged disc Clean (see chapter ‘Handling Compact

to a different track is extremely long Discs) or replace disc

No sound Incorrect connections; wrong input Check all connections; select correct input

selected on amplifier (such as Tape and disengage Tape Monitor on amplifier

Monitor)

No sound in one channel Incorrect connections; balance on Check all connections; re-set balance on

amplifier set to one channel only amplifier to mid-position

Some tracks cannot be programmed Track number on selected disc doesn’t Select tracks present on the disc only;

for Memory Play exist; no disc in the tray insert disc in tray

Les chiffres entre parenthèses font référence au

schéma de la face parlante.

Contrairement à la plupart des changeurs de CD, le

NAD Modèle 523 bénéficie d’un système de protection

intégré pour le transport ne nécessitant aucune vis ou

verrou interne ou externe.

Avant de transporter ou d’expédier le lecteur, retirer

tous les disques et fermer le tiroir en utilisant le bouton

d’OUVERTURE [OPEN] (8). Avant d’éteindre le lecteur

(1), s’assurer que plus aucune opération n’est en cours

et que le plateau ne tourne plus.

Nous vous recommandons de garder le carton d’em-

ballage d’origine NAD ainsi que toutes les cales en

Styrofoam en lieu sûr afin de pouvoir, si un jour vous le

désiriez, transporter ou expédier le changeur de CD

NAD Modèle 523.

ATTENTION : Assurez-vous que tous les disques

ont été retirés du lecteur, même s’il s’agit juste de le

déplacer de l’autre côté de la pièce. Si un ou plusieurs

disques glissaient sur le plateau carrousel, ils pour-

raient coincer le mécanisme lors de la rotation du

plateau ou de l’ouverture du tiroir.

UN MOT SUR L’INSTALLATION

Poser le lecteur de Compact Disc sur une surface

parfaitement horizontale et exempte de vibrations.

(D’importantes vibrations ou un fonctionnement en

position inclinée sont susceptibles d’entraîner des

sauts de pistes). Le lecteur peut être empilé avec

d’autres modules d’une chaîne stéréo, à condition qu’il

y ait une bonne ventilation tout autour.

Si le lecteur est placé très près d’un tuner radio (AM

ou FM), d’un magnétoscope ou d’un poste de télévi-

sion, l’électricité statique générée par ses circuits

numériques pourrait affecter la réception des signaux

d’émissions faibles. Si cela se produit, éloigner le

lecteur CD des autres dispositifs, ou le mettre hors ten-

sion lors de la réception d’émissions.

LECTURE DES COMPACT DISC - UNE

APPROCHE SIMPLE

Sauf indication contraire, les chiffres entre paren-

thèses font référence au schéma de la face parlante.

1. Connecter un câble stéréo entre les jacks de

Sortie Ligne [Line Output] (2 sur le schéma de la face

arrière) L (gauche) et D (droite) et les entrées CD cor-

respondantes de votre amplificateur.

2. Brancher le cordon d’alimentation secteur. (1 sur

le schéma de la face arrière).

3. Appuyer sur le bouton-poussoir ALIMENTATION

[POWER] (1) pour mettre le lecteur sous tension.

4. Appuyer sur le bouton-poussoir d’OUVERTURE

[OPEN] (1) pour ouvrir le tiroir à disques.

5. Poser votre premier CD, étiquette vers le haut,

dans le logement circulaire avant gauche du plateau

carrousel (marqué “DIRECT PLAY”). Faire attention de

bien centrer le disque dans le logement.

6. Placer votre deuxième CD dans le logement avant

droit.

7. Appuyer deux fois sur le bouton-poussoir DISQUE

SUIVANT [NEXT] (3) pour amener les logements de

disque N°3 et N°4 dans les positions de chargement

frontal. Poser les troisième et quatrième CD sans ces

logements.

8. Appuyer sur DISQUE SUIVANT (3) pour amener

le logement N°5 du plateau à l’avant, puis insérer le

cinquième compact disc.

9. Appuyer plusieurs fois sur DISQUE SUIVANT (3),

jusqu’à ce que l’affichage indique Disc N°1.

10. Appuyer sur le bouton-poussoir de LECTURE

[PLAY] (7) Le tiroir se ferme automatiquement, le

plateau tourne pour amener le disque N° 1 en position

de lecture, et le premier disque commence à passer.

11. A la fin du premier disque, les disques suivants

seront lus les uns après les autres.

12. On peut, à tout moment, appuyer sur les bou-

tons-poussoirs (5) de SAUT [SKIP] > ou < (saut avant

ou arrière) pour sélectionner différentes pistes sur le

disque en cours, ou appuyer sur DISQUE SUIVANT (3)

pour choisir un autre CD.

13. Pour écouter une piste en particulier, se servir de

la télécommande pour utiliser les boutons Sélection

Disque [Disc Select] et Sélection Piste [Track Select]

appropriés.

BRANCHEMENTS SUR LA FACE

ARRIERE

Les chiffres font référence au schéma de la face

arrière.

1. CORDON ALIMENTATION SECTEUR.

Brancher ce cordon à une prise murale secteur ou à

une prise commutée à l’arrière de votre amplificateur.

2. SORTIE LIGNE [LINE OUTPUT]

Connecter un câble entre ces prises et votre amplifi-

cateur. Brancher une extrémité d’un câble audio stéréo

sur les prises de sortie Gauche (en haut) et Droit (en

bas). Connecter l’autre extrémité du câble sur l’entrée

CD de votre amplificateur stéréo, ou à toute autre prise

de “niveau ligne” (entrées AUX par exemple).

Nota : NE PAS connecter ce câble aux prises d’en-

trée PHONO de l’amplificateur

3. ENTREE/SORTIE LIAISON NAD [NAD LINK

IN/OUT]

Le connecteur de SORTIE [OUT] de la liaison NAD

(prise supérieure) permet de relayer les télécomman-

des entre ce lecteur et d’autres produits équipés d’une

entrée de liaison NAD (ou compatible). Pour utiliser

cette option, brancher un câble entre le connecteur de

SORTIE [OUT] de la liaison NAD et le connecteur

d’ENTREE [IN] de la liaison NAD d’un autre appareil.

Le connecteur d’ENTREE [IN] de la liaison NAD

(prise inférieure) permet de commander ce lecteur à

l’aide de télécommandes en provenance d’un con-

trôleur multi-salles ou d’un système de relayage

déporté. Brancher un câble depuis le contrôleur et le

connecteur d’ENTREE [IN] de la liaison NAD. En se

servant à la fois des branchements d’entrée et de sor-

tie, il est possible de relayer les télécommandes d’un

produit à l’autre.

LECTEUR DE COMPACT DISC A CHANGEUR

AUTOMATIQUE NAD 523

COMMANDES DE LA FACE PARLANTE

Sauf indication contraire, les chiffres de chaque sec-

tion ou entre parenthèses font référence au schéma de

la face parlante.

1. ALIMENTATION [POWER].

Appuyer sur ce bouton-poussoir pour alimenter le

lecteur de compact disc. Pour désalimenter le lecteur,

réappuyer sur ce bouton-poussoir et le relâcher. Lors

de la mise sous tension, le plateau carrousel tourne

automatiquement pour mettre le disque N°1 en position

de lecture.

2. DISQUE [DISC] 1 à 5

Appuyer sur le bouton correspondant au numéro du

disque approprié pour accéder immédiatement au

disque voulu. Si, le tiroir à disques étant ouvert, on

appuie sur l’un des boutons DISC 1 à 5, le lecteur

ferme le tiroir à CD et lance la lecture du disque choisi.

3. DISQUE SUIVANT [NEXT]

Cette commande fait tourner le plateau carrousel

pour amener le disque suivant sous la tête de lecture.

Après le disque N° 5, le plateau repasse à la position

N° 1. Si, le tiroir à disques étant ouvert, on appuie sur

le bouton DISQUE SUIVANT [NEXT] pendant la lecture

d’un CD, le plateau se ferme avant de lire le disque

suivant.

4. AFFICHAGE

L’affichage fournit des informations concernant le

disque sélectionné, l’état de lecture, le programme en

mémoire et la position de la tête laser sur le disque en

cours de lecture. Les informations de PISTE [TRACK]

et de TEMPS [TIME] affichées sont obtenues par la

lecture d’informations inaudibles appelées “sous-

codes” enregistrées sur le disque.

ETAT.

Les symboles à la gauche de la liste des pistes du

disque indiquent si le lecteur est en état de LECTURE

[PLAY] ou de PAUSE. L’état de LECTURE est indiqué

par une tête de flèche orientée vers la droite (>). L’état

de PAUSE est indiqué par deux barres rouges verti-

cales (||). Si ni l’une ni l’autre de ces indications n’est

allumée, le lecteur est en mode STOP.

N° DE DISQUE.

Les numéros des disques, disposés en cercle,

indiquent la présence ou non d’un disque dans chaque

emplacement du plateau. Tous les chiffres sont

allumés lorsque le tiroir est ouvert et que le lecteur est

en mode STOP. Dès que le lecteur trouve un emplace-

ment vide, il éteint le chiffre témoin correspondant. Un

numéro de disque entouré par un cercle indique le

disque choisi ou celui en cours de lecture.

PISTE.

Lors de sa fabrication, chaque disque est divisé en

pistes numérotées. En principe, chaque piste

numérotée correspond à une chanson ou à un mouve-

ment symphonique différents, etc ... Ces numéros de

piste, codés sur le disque par le fabricant, sont identi-

fiés sur l’emballage du CD. Sur certains CD, les pistes

peuvent être sous-divisées en sections identifiées par

des indices qui ne sont pas affichés.

Pendant la lecture, cet affichage indique le numéro

de la piste en cours de lecture. En mode STOP, il

indique le nombre total de pistes sur le disque en cours

de lecture.

L’affichage du NAD Modèle 523 comporte aussi un

“Calendrier de Pistes” à droite de l’affichage. Constitué

de carrés numérotés en séquence, le Calendrier peut

afficher jusqu’à 20 pistes en même temps. Pendant la

Lecture Programmée, le Calendrier affiche toutes les

pistes sélectionnées dans le programme. Au fur et à

mesure de l’écoute de chaque piste, le numéro de piste

correspondant s’éteint.

Temps [TIME]. En mode STOP, cet afficheur indique

le temps total de lecture du disque en cours. Pendant

la lecture, on peut utiliser le bouton TIME (voir ci-

dessous) pour choisir l’un des trois affichages :

Temps écoulé depuis le début de la piste en cours

de lecture, en minutes et en secondes. (Il s’agit du

réglage par défaut, sélectionné automatiquement lors

de la mise sous tension du lecteur).

Temps restant avant la fin de la piste en cours de

lecture. Les mots RESTANT PISTE [SINGLE REMAIN]

s’allument sur l’affichage.

Temps total restant avant la fin du disque en cours

de lecture. Les mots TOTAL RESTANT [TOTAL

REMAIN] s’allument sur l’affichage.

Capteur de télécommande. Derrière l’extrémité droite

de la fenêtre se trouve le capteur infrarouge, qui reçoit

les commandes envoyées par le combiné de télécom-

mande. Si la ligne de visée entre la télécommande et

ce capteur est obstruée par des papiers ou par d’autres

objets, il se peut que le lecteur ne réagisse pas aux

télécommandes.

5. SAUT [SKIP].SAUT ARRIERE (| ).

Le bouton |fait sauter la tête de lecture en arrière

jusqu’au début de chaque piste numérotée du disque.

La première impulsion sur ce bouton fait revenir la tête

au début de la piste en cours de lecture. Il faut donc

appuyer deux fois sur |pour revenir au début de la

piste précédente. En cas de Lecture Programmée

[Memory Play] de pistes pré-programmées, le bouton

|<< fait revenir la tête de lecture sur la piste précédente

de la séquence programmée.

SAUT AVANT ( |). Pendant la lecture, une pres-

sion sur SAUT |fera sauter le laser en avant

jusqu’au début de la piste suivante, où la lecture

reprendra aussitôt. De cette façon, pour écouter un

échantillon de chaque chanson sur un disque, il suffit

d’appuyer sur LECTURE [PLAY], puis d’appuyer sur

SAUT en Avant ( |) après avoir écouté quelques

secondes de chaque piste.

En cas de Lecture Programmée [Memory Play] de

pistes pré-programmées, le bouton SAUT |fait

avancer la tête de lecture sur la piste suivante de la

séquence programmée.

6. STOP

Ce bouton-poussoir arrête la lecture et replace la tête

laser au début du disque en cours de lecture.

Pendant la lecture programmée, il est possible d’ap-

puyer sur ce bouton pour arrêter la lecture sans effacer

la liste de pistes stockée en mémoire.

7. LECTURE [PLAY]

Ce bouton-poussoir lance la lecture. Appuyer pour

lancer la lecture du disque, ou pour la reprendre après

une PAUSE. Si le tiroir à disques est ouvert alors que

le lecteur est en mode STOP, le bouton LECTURE

ferme le tiroir et démarre la lecture.

8. OUVERTURE [OPEN]

Appuyer sur ce bouton pour ouvrir le tiroir à disques,

puis appuyer de nouveau pour le refermer. Le bouton

d’OUVERTURE permet aussi de quitter le mode de lec-

ture Aléatoire si celui-ci avait été sélectionné.

9. REPETITION [REPEAT].

Ce bouton active un cycle de répétition sans fin. On

peut appuyer sur REPETITION aussi bien avant

qu’après avoir appuyé sur LECTURE [PLAY] ; le résul-

tat est le même.

Un seule impulsion sur REPETITION active le mode

REPETITION TOUS DISQUES [REPEAT ALL DISC],

dans lequel les cinq disques sont repassés de façon

continue et en séquence.

Une deuxième impulsion sur REPETITION active le

mode REPETITION 1 DISQUE [REPEAT 1 DISC],

dans lequel c’est l’ensemble du disque en cours qui est

repassé de façon continue.

Une troisième impulsion sur REPETITION active le

mode REPETITION 1 PISTE [REPEAT 1], dans lequel

la piste en cours est passée, repassée, et ainsi de

suite.Appuyer une quatrième fois sur REPETITION

pour annuler le cycle de répétition et revenir au fonc-

tionnement normal.

NOTA : En mode PROGRAMME [MEMORY], la

commande REPETITION [REPEAT] fait répéter le pro-

gramme enregistré

En mode de lecture ALEATOIRE [RANDOM], la

commande REPETITION TOUS DISQUES provoque la

répétition d’un cycle Aléatoire.

Pendant la lecture avec répétition, il est possible

d’appuyer sur PAUSE pour arrêter provisoirement la

lecture, puis sur LECTURE pour la reprendre.

10. PAUSE.

Appuyer sur ce bouton pour arrêter provisoirement la

lecture du compact disc, en laissant la tête laser à l’en-

droit où elle se trouve sur la surface du disque.

Pour annuler le mode PAUSE et reprendre la lecture

à l’endroit exact où se trouvait la tête laser au moment

de la pause, appuyer sur LECTURE. Si l’on ne

souhaite pas reprendre la lecture au même endroit, il

est possible de se servir des commandes SAUT [SKIP]

et RECHERCHE [SCAN] pour positionner la tête laser

à un endroit différent, avant d’appuyer sur LECTURE

[PLAY].

11. SELECTEUR D’AFFICHAGE DE TEMPS.

Pendant la lecture normale (non programmée), l’af-

fichage indique le temps écoulé depuis le début de la

piste en cours.

Une première impulsion sur le bouton TEMPS [TIME]

provoque l’affichage du temps restant jusqu’à la fin de

la piste en cours de lecture [SINGLE REMAIN]. Cette

fonction n’est pas active si le Numéro de Piste est

supérieur à 20.

Appuyer à nouveau sur TEMPS pour afficher le

temps total restant jusqu’à la fin du disque ou le temps

total restant jusqu’à la fin d’un programme de pistes sur

un maximum de deux disques [TOTAL REMAIN].

Appuyer une troisième fois sur TEMPS pour revenir

à l’affichage normal du temps écoulé.

12. RECHERCHE [SCAN]

RECHERCHE ARRIERE ( ). Le bouton de

RECHERCHE oblige la tête de lecture optique à

lire l’enregistrement en arrière à grande vitesse. ). Ce

bouton ne fonctionne que lorsque le lecteur est en

mode LECTURE [PLAY] ou PAUSE

RECHERCHE AVANT ( ). Le bouton

RECHERCHE oblige la tête de lecture optique à

lire l’enregistrement en avant à grande vitesse. Le

comportement de cette fonction est similaire à celui de

la Recherche .

NOTA : Pendant les 4 premières secondes, la

Recherche se fait à environ 20 fois la vitesse normale.

En appuyant sur le bouton de RECHERCHE pendant

plus de 4 secondes, on fait augmenter la vitesse de

recherche à environ 100 fois la vitesse normale.

Lorsqu’on utilise le bouton de RECHERCHE, la

musique est entendue sous une forme fragmentée et à

un volume réduit, au fur et à mesure que le lecteur

effectue la recherche. Utiliser cette “recherche audible”

pour positionner la tête laser de façon précise, à l’en-

droit où l’on souhaite reprendre la lecture.

Après une commande STOP, ou après avoir chargé

un nouveau disque, il est nécessaire d’appuyer sur

LECTURE [PLAY] (pour activer l’affichage du TEMPS

[TIME] avant que le circuit de RECHERCHE [SCAN] ne

puisse fonctionner.

13. TIROIR A DISQUES.

Pour ouvrir le tiroir à disques, appuyer sur le bouton

d’OUVERTURE [OPEN]

Le tiroir contient le plateau tournant “carrousel”,

capable de recevoir un maximum de cinq disques. Le

numéro de disque, entouré d’un cercle sur l’affichage,

identifie l’emplacement du plateau qui se trouve aligné

avec le mécanisme de lecture optique à l’arrière de l’u-

nité.

Lorsqu’on ouvre le tiroir à partir du mode STOP, le

plateau carrousel tourne. L’emplacement sur le plateau

carrousel indiqué par le Numéro de Disque entouré

d’un cercle correspond alors à l’emplacement de

chargement avant gauche. L’emplacement de charge-

ment avant droit porte le numéro de disque suivant

dans le sens croissant. Cela veut dire que si l’affichage

indique Disc # 1, ce qui est le cas lors de la mise sous

tension, le fait d’ouvrir le tiroir amènera l’emplacement

N° 1 à l’avant gauche du tiroir (repéré LECTURE

DIRECTE [DIRECT PLAY]), la position avant droite

étant celle du disque N° 2. Appuyer successivement

sur le bouton-poussoir SUIVANT [NEXT] pour amener

les emplacements N° 3, N° 4 et N° 5 à l’avant du tiroir.

NOTA : La surface de lecture transparente de

chaque disque doit être tournée vers le BAS, et l’éti-

quette vers le HAUT. Les disques CD-3 (CD ‘singles’)

se lisent sans adaptateur; il suffit de placer le disque

dans le tiroir en le centrant dans le logement circulaire

le plus petit.

NOTA : Le lecteur de CD NAD Modèle 523 n’a pas

été conçu pour recevoir un “disque d’amortissement”,

qui se pose sur un CD, ni deux disques empilés l’un

sur l’autre. Il lit les CD audio mais non les CD-V, CD-I,

CD-ROM ou les CD PHOTO, pour lesquels le son sera

coupé.

Ne jamais essayer de faire tourner le plateau car-

rousel à la main, ou d’arrêter son mouvement. Cela ris-

querait de détraquer la logique de commande, qui ne

pourrait alors plus identifier correctement les numéros

des disques, avec pour conséquence une détérioration

possible des disques lors du fonctionnement de l’ap-

pareil.

Pour écouter un seul disque, il suffit de le placer

dans le grand emplacement circulaire à l’emplacement

de chargement avant gauche (marqué LECTURE

DIRECTE [DIRECT PLAY]), puis d’appuyer sur LEC-

TURE [PLAY]). Le disque à l’avant gauche du plateau

se déplacera et se mettra en position de lecture, puis

sera lu par les têtes de lecture.

Pour passer plusieurs disques, placer des CD dans

n’importe quel emplacement (voire dans tous les cinq)

du plateau carrousel, en commençant par l’emplace-

ment de chargement avant gauche. Dans chaque

emplacement, il est possible de poser soit un CD stan-

dard de 12 cm, soit un CD-3, plus petit, de 8 cm (un

CD “single”) - dans ce dernier cas, placer le CD-3 dans

le logement intérieur plus petit.

Pour changer de disque pendant la lecture d’un

disque quelconque, il est possible d’ouvrir le tiroir et de

changer deux des disques. Pour ce faire, procéder de

la manière suivante :

PENDANT LA LECTURE IL EST POSSIBLE DE

CHANGER LES DISQUES SUIVANTS

DU DISQUE N° : DISQUE N° DISQUE N°

(GAUCHE) (DROIT)

134

245

351

412

523

Ne pas appuyer sur DISQUE SUIVANT [NEXT] (ou

sur l’un des boutons DISQUE [DISC] 1 à 5) pendant ce

processus. En cas d’actionnement de l’un de ces bou-

tons, la lecture s’arrête immédiatement et le plateau

tourne de manière à ce que le disque en cours de lec-

ture puisse retrouver son emplacement normal sur le

plateau.

NOTA : Faire attention de bien centrer chaque

disque dans son logement. Un disque qui sort de son

logement peut se coincer et subir des détériorations

lors de la fermeture du tiroir et de la rotation du

plateau.

Pour fermer le tiroir, appuyer soit sur OUVERTURE

[OPEN], soit sur LECTURE [PLAY]. NE PAS refermer

le tiroir en le poussant à la main.

TELECOMMANDE

Une télécommande sans fil est fournie avec le

lecteur de CD, et permet d’utiliser les fonctions de pro-

grammation et de lecture depuis son fauteuil.

PILES

Avant que la télécommande ne puisse fonctionner, il

est nécessaire d’y insérer des piles. Si, dans l’avenir, le

lecteur ne répondait plus aux télécommandes, il se

pourrait que les piles soient faibles - dans ce cas, il

faudrait les remplacer par des piles neuves. Le com-

biné télécommande fonctionne avec deux piles de 1,5

volts type AA (types équivalents : R6P ou R6PU). Il est

conseillé d’utiliser des piles alcalines pour une

longévité maximale.

Pour ouvrir le compartiment des piles, appuyer vers

le bas avec l’ongle du pouce sur le demi-cercle

nervuré, à l’arrière du combiné, et soulever le couver-

cle du compartiment des piles. Insérer des pilles AA

neuves, en les orientant conformément au croquis se

trouvant à l’intérieur du compartiment. Les ressorts

hélicoïdaux doivent toucher l’extrémité négative (-) de

chaque pile. Pousser le couvercle du compartiment

piles pour le remettre en place, jusqu’à ce qu’il soit ver-

rouillé (déclic).

NOTA : Dans certains cas, un mauvais fonction-

nement peut être dû à une légère corrosion ou à des

traces grasses laissées par les doigts sur les contacts

des piles. Retirer les deux piles, frotter les contacts

métalliques aux deux extrémités de chaque pile avec

un chiffon propre ou une gomme à crayon, puis réin-

sérer les piles en faisant attention de bien les orienter

conformément au croquis se trouvant à l’intérieur du

compartiment des piles.

Si la télécommande doit rester inutilisée pendant

plusieurs mois (voire plus longtemps), enlever les piles

pour protéger le combiné d’une éventuelle corrosion

des piles.

FONCTIONNEMENT DE LA

TELECOMMANDE

Les lettres de chaque section ou celles entre paren-

thèses font référence au schéma de la télécommande.

La télécommande fonctionne en émettant un fais-

ceau de lumière infrarouge codé de façon numérique,

qui sort par la diode LED située à l’extrémité

supérieure du combiné. La partie supérieure doit être

orientée vers le lecteur de disques NAD Modèle 523

lors de toute impulsion sur les boutons du combiné. La

ligne de visée, entre le combiné et le détecteur

infrarouge situé dans la fenêtre d’affichage du lecteur,

doit être parfaitement dégagée.

NOTA : Si la diode LED située à l’extrémité

supérieure du combiné ou la fenêtre de réception du

lecteur sont obstruées par du papier ou par tout autre

objet, il se peut que le lecteur ne réponde pas aux télé-

commandes. Le fonctionnement de la télécommande

peut aussi être rendu inefficace si la face parlante du

lecteur est exposée au rayonnement direct du soleil, ou

à la lumière d’une lampe à incandescence très puis-

sante.

La télécommande comporte des dispositifs qui ne se

trouvent pas sur le lecteur lui-même : Un pavé

numérique pour la saisie directe des numéros de

pistes. Les boutons du pavé numérique (0 à 10 et +10)

(A) servent aussi pour la programmation du lecteur

pour lecture programmée grâce au bouton de PRO-

GRAMME (B).

Le bouton d’EFFACEMENT (C) efface la dernière

entrée sélectionnée de la mémoire de lecture program-

mée. Le bouton ALEATOIRE [RANDOM] (D) permet la

lecture aléatoire de tous les disques.

Le bouton de LECTURE [PLAY] mis à part, tous les

autres boutons de commande sur le combiné de télé-

commande agissent de la même manière que les bou-

tons correspondants sur la face parlante du lecteur :

Sur la télécommande comme sur la face parlante, le

bouton de Lecture [Play] lance la lecture à partir des

modes Stop ou Pause. Par contre, à la différence du

bouton de Lecture situé sur la face parlante, celui de la

télécommande active le mode PAUSE si on l’utilise

pendant la lecture d’un disque.

A. CLAVIER CHOIX DE PISTE (0 à 10 et +10).

Fait sauter la tête de lecture directement au début de

la piste choisie, et démarre la lecture. Pour écouter ou

choisir la Piste 5, appuyer tout simplement sur 5. Pour

écouter ou choisir la piste 23, appuyer deux fois sur la

touche +10, puis sur la touche 3.

B. PROGRAMME [MEMORY] (ENTREE OU

EFFACEMENT).

Il est possible de programmer le lecteur pour qu’il lise

automatiquement jusqu’à 40 pistes, dans n’importe

quel ordre. Ces pistes peuvent être choisies sur un

seul disque ou sur une combinaison de jusqu’à cinq

disques. La liste des pistes se programme à l’aide de la

télécommande. Appuyer sur PROGRAMME [MEMO-

RY] pour activer le mode de programmation. Appuyer à

nouveau sur PROGRAMME pour quitter le mode de

programmation en effaçant la liste des pistes de la

mémoire du lecteur. On efface aussi la liste de pistes

programmée en mettant le lecteur hors tension.

Pour stocker la liste de pistes souhaitée dans la

mémoire, procéder de la manière suivante.

1. Si le mot “MEMORY” est allumé sur l’affichage,

appuyer sur le bouton PROGRAMME [MEMORY] de la

télécommande pour effacer l’ancien programme.

2. Si les pistes à programmer se trouvent sur un seul

disque, sélectionner le disque concerné en appuyant

sur l’un des boutons DISQUE [DISC] de 1 à 5 ou sur le

bouton SUIVANT [NEXT] de la télécommande ou de la

face parlante avant d’activer le mode PROGRAMME.

Si le programme doit comporter des pistes sur deux ou

plusieurs disques, le numéro du disque en cours n’a

aucune importance.

3. Appuyer sur PROGRAMME [MEMORY] sur la

télécommande pour activer le mode de programmation.

Le mot “MEMORY” apparaît sur l’affichage.

4. Pour programmer des pistes uniquement sur le

disque actuel, utiliser les touches de Sélection de

Pistes pour entrer la liste des numéros de piste. Par

exemple, pour programmer les pistes 3, 5, 14, 9, 12 et

7 (dans l’ordre) pour une lecture programmée, appuyer

sur les boutons dans l’ordre suivant :

PROGRAMME [MEMORY]

+10

Pour programmer une séquence de pistes sur deux

ou plusieurs disques, il faut indiquer le numéro du

disque ainsi que le numéro de la piste. Pour inclure

toutes les pistes de l’un des disques, commencer par

indiquer le numéro du disque puis appuyer sur le “0” du

clavier numérique. A titre d’exemple, pour programmer

la séquence de pistes suivante : Disque 3 Piste 5,

Disque 1 Piste 10, Disque 2 toutes les pistes, Disque 5

Piste 7, Disque 3 Piste l4, appuyer sur les boutons

suivants.

MEMORY

DISC 3

DISC 1

+10

DISC 2

DISC 5

DISC 3

+10

Après l’entrée correcte de chaque sélection, l’af-

fichage indique le nombre total de pistes programmées

pendant environ deux secondes. Dans l’exemple ci-

dessus, l’affichage indique P - 05 pour dire que 5 pistes

ont été mises en mémoire.

NOTA : Chaque piste compte pour une sélection.

Cependant, la sélection d’un disque entier en appuyant

sur le chiffre 0 du pavé numérique à la place d’un

numéro de piste, après avoir spécifié le numéro du

disque, ne compte que comme une seule sélection.

Le Calendrier de Pistes indique aussi les pistes du

disque en cours de lecture qui ont été programmées en

lecture. Au fur et à mesure de la lecture ou du saut de

chaque piste, son numéro disparaît du “calendrier”

(cela ne s’applique qu’aux 20 premières pistes du

disque concerné, car le Calendrier ne comporte que

20 chiffres).

En cas d’erreur pendant la programmation, il est

nécessaire de réappuyer sur PROGRAMME [MEMO-

RY] pour annuler le programme en cours, d’appuyer

encore une fois sur PROGRAMME, puis de recom-

mencer à entrer la liste des pistes depuis le début.

NOTA : Si la fonction PROGRAMME est sélection-

née pendant la lecture d’un disque, la piste actuelle est

incluse en tant que première piste stockée dans le pro-

gramme. Et tant que “MEMORY” reste affiché sur l’af-

fichage, il est possible d’ajouter d’autres pistes à la liste

de pistes stockée en mémoire. Il suffit d’entrer les nou-

veaux numéros de Sélection de Disque et de Sélection

de Pistes comme indiqué ci-dessus.

Pour aussi longtemps que l’indicateur “MEMORY”

reste affiché, seul le programme Memory stocké en

mémoire peut être lu. Si l’on souhaite passer une piste

non incluse dans le programme, il faut soit l’incorporer

au programme (comme indiqué ci-avant), soit quitter le

mode programme en appuyant sur PROGRAMME

[MEMORY] sur la télécommande. Le fait de quitter le

mode programme effacera la liste des pistes de la

mémoire du lecteur.

C. EFFACEMENT [CLEAR].

Le bouton EFFACEMENT [CLEAR] permet d’effacer

la dernière entrée sélectionnée de la lecture

Programmée; il suffit d’appuyer une seule fois sur le

bouton d’EFFACEMENT [CLEAR]. Pour chaque impul-

sion successive sur le bouton d’EFFACEMENT, une

sélection est effacée de la Mémoire de Programmation.

Après chaque impulsion sur le bouton

d’EFFACEMENT, l’affichage indique le nombre total de

pistes programmées pendant deux secondes environ.

D. ALEATOIRE [RANDOM].

Active et désactive le choix aléatoire des pistes. Le

lecteur lira chaque piste de chaque Compact Disc dans

un ordre aléatoire.

Le mode Aléatoire peut être associé à la lecture

Répétitive et/ou Programmée.

NOTA : Le mode Aléatoire est aussi désactivé

lorsque le tiroir est ouvert.

ENTRETIEN

Ouvrir périodiquement le tiroir à disques et l’essuyer

avec un chiffon humide pour éliminer toute poussière

libre.

PROBLEMES DE CHARGEMENT DES

DISQUES

Chaque fois que le plateau carrousel tourne pour

sélectionner un autre disque, la tête de lecture optique

balaye automatiquement une “table des matières” qui

se trouve au début du disque, et qui contient des infor-

mations codées concernant son temps de lecture et la

position de chaque piste.

Si, par inadvertance, il vous arrive de poser un

disque à l’envers dans le tiroir, ou bien si un disque ne

se charge pas correctement dans le mécanisme de lec-

ture, la tête de lecture ne pourra pas trouver la piste qui

contient la liste des pistes du disque. Après quelques

secondes de recherche, le numéro du disque corre-

spondant disparaîtra de l’affichage et le lecteur passera

au disque suivant. Si cela arrive, ouvrez le tiroir et réin-

sérez le disque.

MANIPULATION DES COMPACT DISC

Manipuler les Compact Disc avec précaution. La lec-

ture d’un disque ne sera pas affectée par de petites

particules de poussière, par quelques légères traces de

doigts ou de petites rayures. Mais les rayures pro-

fondes ou une épaisse couche de traces de doigts

grasses peuvent empêcher le lecteur de suivre les

pistes du disque. (A propos, bien que le laser de suivi

de la piste “lise” le disque à travers son côté transpar-

ent, la surface des données proprement dite est

imprimée juste sous l’étiquette, et n’est protégée que

d’une mince couche de laque. Cela veut dire qu’une

rayure qui traverse l’étiquette peut détériorer le disque

de manière plus sérieuse qu’une rayure similaire située

sur la surface “de lecture” transparente. Vous devez

donc manipuler les deux faces du disque avec précau-

tion).

Des rayures profondes ou d’importantes traces de

doigts peuvent provoquer un mauvais suivi de la piste

par le lecteur (ce qui se manifeste par des sauts en

avant, ou une lecture répétée de la même partie). Une

détérioration moins importante peut provoquer de très

courtes occurrences de bruit haute fréquence. Il faut

toujours respecter les Compact Disc et ne jamais les

manipuler sans faire attention.

Le meilleur moyen de tenir ces disques est de les

prendre uniquement par les bords. Une autre méthode

sûre consiste à passer un doigt dans le trou central, et

à utiliser le pouce pour maintenir le bord du disque.

Lorsqu’il n’est pas utilisé, chaque disque doit être

conservé dans son étui en plastique. Pour ouvrir un

étui de CD standard en plastique, de type Philips, tenir

le haut et le bas de l’étui entre les doigts et le pouce de

la main gauche, puis prendre les bords droit et gauche

avec les doigts et le pouce de la main droite ; ouvrir

alors l’étui en tirant avec le pouce de la main droite.

Le disque est maintenu en place dans son étui par

un moyeu élastique en son centre. Pour sortir le

disque, appuyer sur le moyeu avec un doigt pour le

dégager, puis le retirer en tenant ses bords entre les

doigts et le pouce. Pour remettre le disque dans son

étui, il suffit d’aligner son trou central avec le moyeu, et

d’appuyer sur le disque pour l’engager sur ce dernier.

Pour nettoyer les disques sales, il suffit de les essuy-

er avec un chiffon doux sec ou humecté d’eau. NE

PAS utiliser de produit destiné au nettoyage des dis-

ques 33-tours traditionnels (solutions de nettoyage,

pulvérisateurs, chiffons traités ou préparations anti-sta-

tiques), ni un quelconque solvant chimique (alcool,

benzène, etc ...). Un disque très sale pourra être net-

toyé sous une douchette d’eau tiède, avec une petite

quantité de liquide vaisselle, puis essuyé avec une

serviette propre et douce.

Lors du nettoyage du disque, n’appliquer que des

mouvements RADIAUX (depuis le centre vers le bord).

Ne jamais appliquer un mouvement d’essuyage circu-

laire comme pour le nettoyage des disques 33-tours

traditionnels, car tout essuyage comporte un risque de

rayure. Une rayure radiale sera la moins préjudiciable,

puisqu’elle n’affectera qu’une petite partie de chaque

piste circulaire, entièrement corrigible par les circuits de

correction d’erreurs incorporés dans le lecteur. Par

contre, une rayure circulaire qui suit une piste de don-

nées peut détériorer un segment de données long et

continu, au point de rendre la correction impossible.

AU SUJET DU LASER

Le lecteur de Compact Disc utilise un laser à diodes

semiconductrices, monté sur un servomécanisme de

suivi de piste pour la lecture du disque. Le laser éclaire

la piste de trous microscopiques représentant les bits

de données numériques, alors que des diodes photo-

sensibles détectent la lumière réfléchie du disque et la

convertissent en un signal électronique ; ce signal est

ensuite décodé pour récupérer la forme d’onde musi-

cale de chaque voie stéréophonique.

Le lecteur de Compact Disc est totalement sûr, et

peut être utilisé par des enfants. Le laser fonctionne

avec une puissance très faible, de plus il est caché à

l’intérieur du mécanisme du lecteur. Même lorsque le

lecteur est démonté, le laser reste scellé dans un dis-

positif optique qui oblige sa lumière à se focaliser à une

distance de seulement 1 mm de la lentille, puis à

diverger très rapidement de manière à diminuer son

intensité à un niveau négligeable.

GUIDE DE DEPANNAGE

PROBLEME : CAUSE : REMEDE :

Après avoir appuyé sur le bouton Le cordon secteur n’est pas Bien enfoncer la fiche dans la prise

de mise sous tension, l’appareil ne bien branché sur une prise de

s’allume pas. courant en bon état de marche.

Un disque se trouve sur le plateau Disque posé à l’envers sur Insérer les disques correctement,

mais la lecture ne commence pas. le plateau ; le disque est sale. nettoyer les disques.

Le Disque ne fait que sauter et/ou le Nettoyer (se référer au chapitre

temps de recherche d’une autre piste Manipulation des Compact Disc)

est très long. ou remplacer le disque.

Pas de son Mauvais branchements ; L’entrée Vérifier tous les branchements ;

sélectionnée sur l’amplificateur sur l’amplificateur, sélectionner

n’est pas la bonne (Moniteur de l’entrée correcte et désactiver

Bande par exemple). le Moniteur de Bande.

Pas de son sur une voie. Mauvais branchements ; balance Vérifier tous les branchements ;

centrée sur une seule voie. recentrer la commande de balance de

l’amplificateur.

Impossibilité de sélectionner certaines Le numéro de piste n’existe pas Sélectionner uniquement les pistes

pistes pour la Lecture Programmée sur le.disque sélectionné ; il n’y a présentes sur le disque ; mettre un

aucun disque sur le plateau. disque sur le plateau.

TRANSPORTSICHERUNG

Die Nummern in Klammern beziehen sich auf die

Zeichnung der Frontplatte.

Im Gegensatz zu den meisten anderen CD-

Wechslern ist der NAD Modell 523 mit eingebautem

Transportsicherungs-Modus ausgestattet, wobei

Feststellschrauben und -stifte innen und außen entfall-

en.

Vor jedem Transport sind alle CDs aus dem Gerät zu

entfernen und das CD-Fach durch Drücken der Taste

OPEN (8) zu schließen. Das Gerät erst im

Ruhezustand ausschalten (Taste 1).

Die Styropor-Verpackungsteile und den NAD-Karton

zum Transportieren Ihres CD-Wechslers NAD Modell

523 aufbewahren.

VORSICHT: Auch beim Versetzen des CD-

Wechslers im gleichen Raum sind die CDs unbedingt

aus dem Gerät zu entfernen. Wenn sich die CDs im

CD-Karussell verlagern, könnten sie beim Drehen des

Karussells oder beim Öffnen des Fachs verklemmen.

AUFSTELLUNGSHINWEISE

Stellen Sie den CD-Wechsler auf einer ebenen und

schwingungsfreien Oberfläche auf. (Die CD kann bei

schwerer Schwingung bzw. Verkantung springen). Der

CD-Wechsler kann bei ausreichender Luftzufuhr prob-

lemlos mit anderen Stereokomponenten gestapelt wer-

den.

Wenn der CD-Wechsler in unmittelbarer Nähe eines

Tuners (AM oder FM), eines Videorecorders oder eines

Fernsehapparates aufgestellt wird, könnten schwache

Sender vom Betrieb dessen Digitalschaltungen gestört

werden. In diesem Fall den CD-Wechsler versetzen

oder ausschalten.

ABSPIELEN VON CDs - BEDI-

ENUNGSVORGANG

Die Nummern in Klammern beziehen sich auf die

Zeichnung der Frontplatte soweit nicht anders

angegeben.

1. Die linke (L) und die rechte (R) Ausgangsbuchse

LINE OUTPUTS (Pos. 2 auf der Zeichnung der

Rückseite) mit den entsprechenden CD-Eingängen an

Ihrem Verstärker mit einem Stereokabel verbinden.

2. Stecken Sie das Netzkabel (Pos. 1 auf der

Zeichnung der Rückseite) in die Netzsteckdose).

3. Den CD-Wechsler durch Drücken der Taste

POWER (1) einschalten.

4. Das CD-Fach durch Drücken der Taste OPEN (8)

öffnen.

5. Die erste CD mit der Aufschrift nach oben zeigend

in die vordere linke Mulde des Karusselltisches (mit der

Kennzeichnung “DIRECT PLAY”) MITTIG einlegen.

6. Die zweite CD in die rechte Mulde legen.

7. Die Taste NEXT (3) zweimal drücken, um die

Mulden Nr. 3 und Nr. 4 nach vorne zu bringen. Die

dritte und vierte CD entsprechend einlegen.

8. Die Taste NEXT (3) drücken, um die Mulde Nr. 5

nach vorne zu bringen. Die fünfte CD einlegen.

9. Die Taste NEXT (3) weiter drücken, bis in der

Anzeige die Meldung “Disc # 1” erscheint.

10. Die Taste PLAY (7) drücken. Das Fach schließt

automatisch. Das Karussell dreht sich, so daß die CD

Nr. 1 abgespielt wird.

11. Nach Abspielen einer CD wird jeweils die näch-

ste automatisch der Reihe nach abgespielt.

12. Sie können zu jeder Zeit durch Drücken der

Taste SKIP > oder SKIP < (5) andere Titel bzw. durch

Drücken der Taste NEXT (3) die nächste CD wählen.

13. Über die Fernbedienung durch Drücken der

Taste DISC SELECT bzw. TRACK SELECT einen

Titel gezielt wählen.

ANSCHLÜSSE AUF DER RÜCKSEITE

Die Nummern beziehen sich auf die Zeichnung der

Rückseite.

1. NETZKABEL AC

Dieses Netzkabel an einer Netzsteckdose oder an

dem durchgeschalteten Stromanschluß an der

Rückseite des Verstärkers anschließen.

2. LEITUNGSAUSGANG LINE OUTPUT

Diese Buchsen mit einem Kabel an Ihren Verstärker

anschließen. Stecken Sie jeweils ein Ende eines

Stereo-Audio-Kabels in die linke (obere) und rechte

(untere) Ausgangsbuchse. Verbinden Sie jeweils das

andere Ende des Kabels mit dem CD-Eingang Ihres

Stereoverstärkers oder mit jeder anderen Hochpegel-

Eingangsbuchse (wie zum Beispiel den AUX-

Eingängen (Zusatzgerät)).

HINWEIS: Dieses Kabel NICHT an die PHONO-

Eingangsbuchsen des Verstärkers anschließen.

3. WEITERSCHALTUNG NAD LINK IN/OUT

Über die Verbindung “NAD Link OUT” (obere

Buchse) lassen sich die Fernbedienungsbefehle von

diesem CD-Wechsler an andere mit NAD-Link- oder

kompatiblen Eingängen ausgestatteten Geräte übertra-

gen. Gegebenenfalls die Buchse “NAD Link OUT” mit

der Buchse “NAD Link IN” eines anderen Gerätes mit

einem Kabel verbinden.

Der CD-Wechsler läßt sich über die Buchse “NAD

Link IN” (die untere Buchse) durch externe

Steuersignale von einem Mehrraumsteuergerät oder

einem Fernübertragungssystem fernbedienen. Die

Steuerung und die Buchse “NAD Link IN” mit einem

Kabel verbinden. Über die Buchsen “IN” und “OUT”

lassen sich die Fernbefehle durch mehrere Geräte dur-

chschalten.

BEDIENLEISTE

Die Nummern in Klammern beziehen sich auf die

Zeichnung der Frontplatte soweit nicht anders

angegeben.

1. POWER (STROM)

Durch Drücken dieser Taste die Stromzufuhr zu dem

CD-Player einschalten. Die Taste erneut momentan

drücken, um den Strom wieder auszuschalten. Bei

DCD-WECHSLER NAD 523

eingeschaltetem Strom dreht sich das Karussellfach

automatisch, um CD Nr. 1 in die Abspielposition zu

bringen.

2. CD 1 BIS 5

Durch Drücken der entsprechend numerierten Taste

eine CD gezielt ansteuern, wobei das CD-Fach sich

ggf. automatisch schließt. Die gewählte CD wird jetzt

abgespielt.

3. NEXT (Nächste)

Durch Drücken der Taste NEXT dreht sich der

Karusselltisch auf die nächste CD. Nach der CD Nr. 5

wird die CD Nr. 1 angesteuert, wobei das CD-Fach sich

ggf. automatisch schließt.

4. DISPLAY (Anzeige)

Die Anzeige stellt Informationen zur CD-Auswahl,

zum Wiedergabestatus, zum gespeicherten Programm

und zur Position des Laseraufnehmers auf der gegen-

wärtig abspielenden CD zur Verfügung. TRACK (Titel)

und TIME (Zeit) werden durch Abtasten eines unhör-

baren “Untercodes” auf der CD erfaßt.

STATUS

Symbole links neben der CD-Liste zeigen an, ob sich

der CD-Wechsler im Modus PLAY oder PAUSE

befindet. PLAY wird durch einen Pfeil gekennzeichnet,

der nach rechts zeigt (>). PAUSE wird durch zwei

senkrechte Linien (II) angezeigt. Wenn keines der bei-

den Symbole leuchtet, befindet sich der CD-Wechsler

im Modus STOP.

CD-NR.

Ist jede CD-Mulde besetzt, so werden kreisförmig

angeordnete Nummern angezeigt, die bei offenem

Fach im Modus STOP leuchten. Die Nummern von

angesteuerten leeren Mulden werden gelöscht. Die

Nummer der gegenwärtig angesteuerten CD wird

umkreist dargestellt.

TRACK (TITEL)

Jede CD wird bei der Herstellung in numerierte Titel

unterteilt. Im Normalfall stimmt jeder numerierte Titel

mit einem neuen Lied, dem Satz einer Sinfonie, usw.

überein. Die Titelnummern werden auf der Verpackung

der CD angegeben und vom Hersteller in der CD

codiert. In manchen CDs sind die einzelnen Titel weiter

in “Index”-Abschnitte unterteilt, die nicht angezeigt wer-

den.

Während des Abspielens stellt diese Anzeige den

gegenwärtig wiedergegebenen Titel dar. Im Modus

STOP zeigt sie die Gesamtanzahl der Titel auf der

gegenwärtigen CD an.

Rechts in der Anzeige des CD-Wechslers NAD

Modell 523 erscheint auch ein “Titel-Kalender”. Es wer-

den bis zu 20 Titel gleichzeitig mit viereckig einger-

ahmten laufenden Nummern angezeigt. Im Modus

MEMORY PLAY werden die gewählten Titel vom Titel-

Kalender angezeigt. Nach Abspielen eines jeden Titels

wird die entsprechende Nummer gelöscht.

TIME (SPIELZEIT)

Im Modus STOP zeigt diese Anzeige die

Gesamtspielzeit der gegenwärtigen CD an. Während

des Abspielens können Sie die Taste TIME (siehe

unten) dazu verwenden, zwischen den drei verschiede-

nen Anzeigen zu schalten.

Die bisherige Spieldauer des gegenwärtigen Titels in

Minuten und Sekunden. (Es handelt sich hierbei um die

Voreinstellung, die beim Einschalten automatisch

gewählt wird).

Die verbleibende Spielzeit bis zum Ende der gegen-

wärtigen Titels. In der Anzeige leuchtet die Meldung:

SINGLE REMAIN.

Die verbleibende Spielzeit bis zum Ende der gegen-

wärtigen CD. In der Anzeige leuchtet die Meldung:

TOTAL REMAIN.

FERNEMPFÄNGER

Hinter dem rechten Teil des Fensters befindet sich

der Infrarot-Sensor, der Befehle von der

Fernbedienung empfängt. Ist der Sichtweg zwischen

der Fernbedienung und diesem Fenster von Papieren

o.ä. versperrt ist, reagiert der Player eventuell nicht auf

Fernbedienungsbefehle.

5. SKIP (Springen)

ZURÜCKSPRINGEN (I )

Mit der Taste Iwird der Laser an den Beginn

jedes numerierten Titels zurückgeführt. Wird die Taste

einmal betätigt, springt der Aufnehmer an den Beginn

des gegenwärtigen Titels zurück. Wird die Taste I

zweimal kurz nacheinander gedrückt, springt der

Aufnehmer zum Anfang des vorhergehenden Titels

zurück. Im Modus MEMORY PLAY wird mit der Taste

SKIP Izum vorherigen Titel im Programmvorrat

gesprungen.

VORWÄRTSSPRINGEN ( I)

Wird beim Abspielen die Taste “SKIP Forward” I

gedrückt, springt der Laser an den Beginn des näch-

sten Titels und fährt dort mit dem Abspielen fort. Um

jedes Lied auf einer CD auszugsweise anzuhören,

müssen Sie also zunächst PLAY drücken und

anschließend die Taste “SKIP Forward Inach

kurzem Anhören antippen.

Im Modus “Memory Play” wird mit der Taste SKIP I

zum nächsten Titel im Programmvorrat gesprungen.

6. STOP

Mit dieser Taste wird die Wiedergabe gestoppt und

der Laser an den Anfang der gegenwärtigen CD

zurückgesetzt.

Während eines programmierten Abspielens können

Sie durch Drücken dieser Taste das Abspielen anhal-

ten, ohne die gespeicherte Titelliste zu löschen.

7. PLAY (Spielen)

Mit der Taste PLAY wird das Abspielen nach dem

Einschalten oder nach einer Pause in Gang gesetzt. Ist

das CD-Fach im Modus “STOP” offen, wird das CD-

Fach geschlossen und das Abspielen ausgelöst.

8. OPEN (Öffnen)

Mit dieser Taste das CD-Fach öffnen; durch erneutes

Drücken das Fach wieder schließen. Mit der Taste

OPEN wird auch ggf. der Modus RANDOM rückgeset-

zt.

9. WIEDERHOLABLAUF REPEAT

Diese Taste aktiviert einen sich endlos wiederholen-

den Wiedergabeablauf. Es ist dabei nicht wichtig, ob

Sie die Taste “REPEAT” vor oder nach dem Betätigen

der Taste PLAY drücken.

Einmaliges Drücken der Taste REPEAT wählt den

Modus “REPEAT ALL DISC”, wobei alle fünf CDs kon-

tinuierlich nacheinander abgespielt werden.

Wenn Sie die Taste REPEAT ein zweites Mal drück-

en, wird der Modus “REPEAT 1 DISC” (1 CD WIEDER-

HOLEN) gewählt, in dem die gegenwärtige CD wieder-

holt wird.

Drücken Sie REPEAT ein drittes Mal, um den Modus

“REPEAT 1” zu wählen, in dem der gegenwärtige Titel

ständig wiederholt wird.

Wenn Sie REPEAT ein viertes Mal drücken, heben

Sie den Modus “WIEDERHOLEN” auf und kehren zum

normalen Betrieb zurück.

HINWEIS: Im Modus “MEMORY” wird mit dem

Befehl REPEAT der Programmablauf wiederholt. Im

Modus “RANDOM PLAY” wird mit dem Befehl REPEAT

ALL DISC der Zufallswiedergabeablauf wiederholt.

Sie können im Modus “REPEAT” mit der Taste

“PAUSE” das Abspielen unterbrechen und mit der

Taste “PLAY” wieder aufnehmen.

10. PAUSE

Mit der Taste “PAUSE” wird das Abspielen unter-

brochen; der Laser bleibt in der gegenwärtigen

Abtastposition stehen.

Mit der Taste “PLAY” wird das Abspielen von der gle-

ichen Abtastposition wieder aufgenommen. Wahlweise

mit der Taste SKIP bzw. SCAN zu einer neuen

Abtastposition springen und die Taste “PLAY” drücken.

11. AUSWAHL DER ZEITANZEIGEN

Während der normalen (nicht programmierten)

Wiedergabe zeigt die Spielzeitangabe die Spielzeit an,

die seit dem Anfang des gegenwärtigen Titels bereits

abgelaufen ist.

Betätigen Sie die Taste “TIME”einmal, wird die bis

zum Ende des gegenwärtigen Titels noch verbleibende

Spielzeit (“SINGLE REMAIN” (TITEL-RESTZEIT))

angezeigt. Diese Funktion gilt nur bis einschließlich

Titel 20.

Betätigen Sie erneut die Taste “TIME”, um die noch

verbleibende Gesamtzeit bis zum Ende der CD bzw.

des Programmvorrats (max. 2) und der Titel (“TOTAL

REMAIN”) anzuzeigen.

Die Taste TIME ein drittes Mal drücken, um zur nor-

malen Anzeige der verstrichenen Zeit zurückzukehren.

12. SUCHLAUF SCAN

SCAN BACK << (SUCHRÜCKLAUF).

Die “Taste SCAN <<” bewirkt eine schnellen

Suchrücklauf des Tonabnehmers. Diese Funktion gilt

nur im Zustand PLAY oder PAUSE.

SCAN FORWARD (SUCHVORLAUF).

Die Taste “SCAN ” bewirkt eine schnellen

Suchvorlauf des Tonabnehmers. Diese Funktion gilt

nur im Zustand PLAY oder PAUSE.

HINWEIS: Die Suchablaufgeschwindigkeit ist

während der ersten 4 Sekunden ca. 20 mal höher als

die normale Abspielgeschwindigkeit.

Halten Sie die SCAN-Tasten 4 Sekunden lang

gedrückt, so erhöht sich die Suchlaufgeschwindigkeit

auf ca. das 100-fache der normalen

Abspielgeschwindigkeit.

Im Modus SCAN ist die Musik während des

Suchlaufs auszugsweise mit einer schwächeren

Lautstärke zu hören. Nutzen Sie diese “hörbare

Suche”, um den CD-Player genau an die Stelle

einzustellen, an der Sie mit dem Abspielen fortfahren

wollen.

Nach dem Befehl STOP oder nach Einlegen einer

neuen CD müssen Sie die Taste PLAY drücken (um

die Zeitanzeige TIME anzusteuern), um den Suchkreis

freizuschalten.

13. CD-FACH

Das CD-Fach durch Drücken der Taste OPEN öff-

nen.

Das Fach enthält einen Karusselltisch, der bis zu

maximal fünf CDs gleichzeitig aufnimmt. Die umkreiste

CD-Nummer in der Anzeige gibt die sich momentan in

der rückwärtigen Abspielposition befindliche Mulde an.

Wird das Fach im STOP-Modus geöffnet, dreht sich

das Karussell. Die eingekreiste Nummer in der Anzeige

entspricht jetzt der Mulde in der Ladeposition vorne

links (mit der Bezeichnung “DIRECT PLAY”). Die näch-

ste CD-Nummer entspricht der Ladeposition vorne

rechts. Erscheint in der Anzeige also CD Nr. 1 - wie

beim Einschalten - so wird Position Nr. 1 beim Öffnen

des Fachs bei der Mulde vorne links positioniert (mit

der Bezeichnung “DIRECT PLAY”) und Position Nr. 2

vorne rechts. Die Taste NEXT wiederholt drücken, um

die Mulden Nr. 3, Nr. 4 und Nr. 5 nach vorne zu brin-

gen.

HINWEIS: Die durchsichtige Spielfläche jeder CD

muß nach UNTEN und die beschriftete Seite nach

OBEN zeigen. CDs im Format CD-3 (CD-Einzelplatten)

können ohne Paßstück abgespielt werden. Die CD in

der inneren Mulde zentriert in das Fach einlegen.

Der CD-Player NAD Modell 523 ist nicht für die

Aufnahme von gestapelten CDs und aufliegenden

“Dämpfungsscheiben” ausgelegt. Er spielt tontragende

CDs jedoch nicht CDs der Art CD-V, CD-I, CD-ROM

oder PHOTO CD, wobei die Tonwiedergabe gedämpft

ist.

Das Karussell nicht mit der Hand drehen oder stop-

pen, wodurch die Steuerung u.U. CD-Nummern ver-

wechselt; dies kann zu einer Beschädigung der CDs

führen.

Um nur eine CD abzuspielen, diese in die Mulde

vorne links (mit der Bezeichnung DIRECT PLAY) einle-

gen und die Taste PLAY drücken. Die CD vorne links

wird in die Abspielposition gebracht und abgespielt.

Um mehrere CDs abzuspielen, diese in die

Karussellmulden einlegen; in der Position vorne links

anfangen. Sie können in jede Mulde entweder eine nor-
