Nad C440 User manual

C440

Stereo AM/FM Tuner

Owner’s Manual

Manuel d’Installation

Bedienungsanleitung

Manual del Usuario

Manuale delle Istruzioni

Manual do Proprietário

Bruksanvisning

Warning: To reduce the risk of fire or electric shock, do not

expose this unit to rain or moisture.

The lightning flash with an arrowhead symbol within an equilateral

triangle, is intended to alert the user to the presence of uninsulated

“dangerous voltage” within the product’s enclosure that may be of

sufficient magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to

alert the user to the presence of important operating and

maintenance (servicing) instructions in the literature accompanying

the product.

Do not place this unit on an unstable cart, stand or tripod, bracket

or table. The unit may fall, causing serious injury to a child or adult

and serious damage to the unit. Use only with a cart, stand, tripod,

bracket or table recommended by the manufacturer or sold with

the unit. Any mounting of the device on a wall or ceiling should

follow the manufacturer’s instructions and should use a mounting

accessory recommended by the manufacturer.

An appliance and cart combination should be moved with care.

Quick stops, excessive force and uneven surfaces may cause the

appliance and cart combination to overturn.

Read and follow all the safety and operating instructions before

connecting or using this unit. Retain this notice and the owner’s

manual for future reference.

All warnings on the unit and in its operating instructions should be

adhered to.

Do not use this unit near water; for example, near a bath tub,

washbowl, kitchen sink, laundry tub, in a wet basement or near a

swimming pool.

The unit should be installed so that its location or position does not

interfere with its proper ventilation. For example, it should not be

situated on a bed, sofa, rug or similar surface that may block the

ventilation openings; or placed in a built-in installation, such as a

bookcase or cabinet, that may impede the flow of air through its

ventilation openings.

The unit should be situated from heat sources such as radiators,

heat registers, stoves or other devices (including amplifiers) that

produce heat.

The unit should be connected to a power supply outlet only of the

voltage and frequency marked on its rear panel.

The power supply cord should be routed so that it is not likely to be

walked on or pinched, especially near the plug, convenience

receptacles, or where the cord exits from the unit.

Unplug the unit from the wall outlet before cleaning. Never use

benzine, thinner or other solvents for cleaning. Use only a soft

damp cloth.

The power supply cord of the unit should be unplugged from the

wall outlet when it is to be unused for a long period of time.

Care should be taken so that objects do not fall, and liquids are not

spilled into the enclosure through any openings.

This unit should be serviced by qualified service personnel when:

A. The power cord or the plug has been damaged; or

B. Objects have fallen, or liquid has been spilled into the unit; or

C. The unit has been exposed to rain or liquids of any kind; or

D. The unit does not appear to operate normally or exhibits a

marked change in performance; or

E. The device has been dropped or the enclosure damaged.

DO NOT ATTEMPT SERVICING OF THIS UNIT

YOURSELF. REFER SERVICING TO QUALIFIED

SERVICE PERSONNEL

Upon completion of any servicing or repairs, request the service

shop’s assurance that only Factory Authorized Replacement Parts

with the same characteristics as the original parts have been used,

and that the routine safety checks have been performed to

guarantee that the equipment is in safe operating condition.

REPLACEMENT WITH UNAUTHORIZED PARTS MAY RESULT IN FIRE,

ELECTRIC SHOCK OR OTHER HAZARDS.

ATTENTION

POUR ÉVITER LES CHOC ELECTRIQUES, INTRODUIRE LA

LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE

CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU’AU

FOND.

CAUTION

TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF

PLUG TO WIDE SLOT FULLY INSERT.

If an indoor antenna is used (either built into the set or installed

separately), never allow any part of the antenna to touch the metal

parts of other electrical appliances such as a lamp, TV set etc.

CAUTION

POWER LINES

Any outdoor antenna must be located away from all power lines.

OUTDOOR ANTENNA GROUNDING

If an outside antenna is connected to your tuner or tuner-

preamplifier, be sure the antenna system is grounded so as to

provide some protection against voltage surges and built-up static

charges. Article 810 of the National Electrical Code, ANSI/NFPA No.

70-1984, provides information with respect to proper grounding of

the mast and supporting structure, grounding of the lead-in wire to

an antenna discharge unit, size of grounding conductors, location of

antenna discharge unit, connection to grounding electrodes and

requirements for the grounding electrode.

a. Use No. 10 AWG (5.3mm2) copper, No. 8 AWG (8.4mm2)

aluminium, No. 17 AWG (1.0mm2) copper-clad steel or bronze

wire, or larger, as a ground wire.

b. Secure antenna lead-in and ground wires to house with stand-off

insulators spaced from 4-6 feet (1.22 - 1.83 m) apart.

c. Mount antenna discharge unit as close as possible to where lead-

in enters house.

d. Use jumper wire not smaller than No.6 AWG (13.3mm2) copper,

or the equivalent, when a separate antenna-grounding electrode

is used. see NEC Section 810-21 (j).

EXAMPLE OF ANTENNA GROUNDING AS PER NATIONAL ELECTRICAL

CODE INSTRUCTIONS CONTAINED IN ARTICLE 810 - RADIO AND

TELEVISION EQUIPMENT.

NOTE TO CATV SYSTEM INSTALLER: This reminder is

provided to call the CATV system installer’s attention to

Article 820-40 of the National Electrical Code that provides

guidelines for proper grounding and, in particular, specifies

that the ground cable ground shall be connected to the

grounding system of the building, as close to the point of

cable entry as practical.

CAUTION

RISK OF ELECTRIC

SHOCK DO NOT OPEN

ATTENTION:

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

CAUTION: TO REDUCE THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK). NO

USER SERVICEABLE PARTS INSIDE. REFER SERVICING

TO QUALIFIED SERVICE PERSONNEL.

IMPORTANT SAFETY INSTRUCTIONS

REAR PANEL CONNECTIONS

FRONT PANEL CONTROLS

NOTES ON INSTALLATION

Your NAD C440 should be placed on a firm, level surface. Avoid

placing the unit in direct sunlight, near sources of heat and damp

or in poorly ventilated positions.

It comes with RCA leads for connection to your amplifier. Ensure

that leads and connectors are not damaged in any way and all

connectors are firmly pushed home.

If the unit is not going to be used for some time, disconnect the

plug from the AC socket.

Should water get into your NAD C440, shut off the power to the

unit and remove the plug from the AC socket. Have the unit

inspected by a qualified service technician before attempting to

use it again. Do not remove the cover, there are no user-

serviceable parts inside.

Use a dry soft cloth to clean the unit. If necessary, lightly dampen

the cloth with soapy water. Do not use solutions containing benzol

or other volatile agents.

QUICK START

Use the RCA-to-RCA lead to connect the NAD C440 left & right

outputs to the Tuner Input of your amplifier.

1. Plug in the AC power cord.

2. Connect AM and FM antenna.

3. Connect C440 outputs to amplifier.

4. Press the POWER button (No. 1) to turn on the NAD C440.

5. Press the AM/FM button (No. 2) to select AM or FM reception.

6. Press Search/Preset until “SEARCH” is indicated in the display

to select Search mode.

7. Use TUNE/PRESET to select a station.

REAR PANEL CONNECTIONS

1. AM ANTENNA

An AM loop antenna is supplied with the NAD C440 and is

required for AM reception. To connect the AM antenna, first press

the keys on the Antenna terminals downwards. Insert the bare

antenna wires into the two terminal holes and push the connector

keys upwards again to secure the connection (see fig 2).

Test various positions for the antenna but always ensure the loop

is placed vertically for best reception. Placing the antenna close to

large metal items such as metal shelves or radiators may interfere

with reception.

2. FM ANTENNA

A ribbon wire FM antenna is included and should be connected to

the FM connector at the rear of the unit (120V versions (North

America) should use the ‘balun’ adapter supplied - see fig 1). The

ribbon aerial should be mounted on a vertical surface and placed

so that it forms a ‘T’.

Experiment with placement of the antenna to find the position that

gives the best signal strength and lowest background noise. An

inadequate FM signal normally results in high levels of hiss,

especially in stereo, and interference from external electrical

sources. In areas of poor FM reception, the tuner section’s

performance can be improved by using an externally mounted FM

antenna. A qualified aerial installer will be able to advise and fit a

recommended aerial for your reception conditions.

3. OUTPUT

Using twin RCA-to-RCA leads, connect to the left (white) and right

(red) audio outputs to the ‘Tuner’ input or other line-level input

such as ‘Aux’ input of your amplifier.

4. NAD-LINK IN OUT

The NAD-Link connector is used to pass commands from other

units fitted with NAD-Link connectors. This allows centralised

control of a complete system, and also allows some of the basic

functions of the NAD C440 to be controlled using a NAD-linked

amplifier’s remote control or gives system control from more than

one room. To function with such other units, connect the Tuner’s

NAD-Link IN to the NAD-Link Out on the other unit. NAD-Link

connectors can be daisy-chained, IN to OUT, so that a whole system

can be controlled from the remote control facilities of one unit.

5. AC LINE CORD

Plug the AC power cord into a live AC wall socket or to an AC

convenience outlet at the rear of your amplifier.

FRONT PANEL CONTROLS

1. POWER ON/OFF

POWER switches the tuner on or off. Pressing the power switch

turns the Tuner on, indicated by the Display Panel becoming

active. Pressing the POWER button again will switch the unit off.

The C440 uses a memory back-up system to store Preset

information. This information is retained for several weeks, even

if the unit is switched off completely or unplugged.

NOTE: When switching power On, the C440 will go back to the

station last tuned to before the unit was turned off. This will allow

you to make timer recordings using an external timer and

recorder.

2. AM/FM

The AM/FM button switches the tuner from the AM band to the FM

band and vice-versa. The Display Panel shows the frequency of the

tuned station and which band is selected. The FM tuning is in

0.025 MHz increments, AM tuning is in 9 kHz or 10 kHz

increments, depending on the version.

3. BANK

Pressing Bank switches between the C440’s three Preset Memory

Banks (A, B or C). Each of these banks can hold up to 10 Preset

stations. These Banks can contain a mix of AM or FM stations

each. The Bank selected is shown in the Display Panel. You can

use the banks to sort your Presets, for instance by station type

(Bank A for rock/pop; Bank B for Classical music; Bank C for

Jazz). Refer to the separate chapter “Storing, recalling and naming

Presets” for more information.

NAD C440 Stereo AM/FM Tuner

4. SEARCH/PRESET

The Search/Preset button scrolls between three different tuning

modes, each successive push of the button engages the next one

of the three modes.

a) Preset mode: In this mode you can use the Tune/Preset button

(No. 10) to select a Preset. When Preset Mode is selected

“PRESET” lights up in the display.

b) Search mode: By pressing the Tune/Preset button (10) or

you can engage automatic tuning respectively up or down

the frequency band . The tuner will search automatically for

the first reasonably strong radio station, where it will stop.

Press the Tune/Preset button again to start searching again.

“SEARCH” lights up in the display. If a stereo station is received

“STEREO” will light up in red in the display, unless FM

Mute/Mode (No. 7) was engaged.

c) Tune mode: By pressing the Tune/Preset button (No. 10)

or you can engage manual tuning respectively up or down

the frequency band for precise tuning to a specific frequency.

Keep either one of the Tune/Preset buttons pressed until you

are in the proximity of the desired frequency (use the to

tune upwards in frequency; for downwards tuning). With

each successive tap of the keys, the tuner will take 0.025MHz

steps on FM so you can accurately tune into the desired

frequency. For AM the tuning steps can be 9 kHz or 10 kHz,

depending on the version of your C440. This tuning mode can

also be useful when trying to receive a radio station which is

too weak for the Search mode. When tuned accurately to a

station, “>TUNED<” will light up in the display.

NOTE: The Search/Preset buttons are also used in conjunction

with the Memory (No. 6) and Tune/Search (No. 10) buttons to

add and memorise user defined names to Presets. Refer to the

separate chapter “Storing, recalling and naming Presets” for more

information.

5. BLEND

Weak or remote stereo radio stations are sometimes received with

noise and hiss as the antenna signal is too weak. By switching the

tuner to mono will reduce the amount of noise and hiss but at the

expense of any stereo information. The NAD Blend feature will

allow you to reduce the amount noise and hiss but still retain

some level of stereo separation, instead of mono.

The Blend button toggles between engaging or disengaging the

Blend feature; when engaged, “BLEND” lights up in the display.

6. MEMORY

The Memory is used to store stations into the three Preset Memory

banks or to store user defined names for non-RDS Preset stations.

Used in conjunction with the Search/Preset (No.4) and

Tune/Preset (No. 10) buttons. When Memory is active, the Preset

number flashes and the red ‘MEMORY’ indicator is shown in the

Display Panel. Refer to the separate chapter “Storing, recalling

and naming Presets” for more information.

Note: The 120V versions (North America) do not have RDS

(Radio Data System).

7. FM MUTE/MODE

This button combines two functions; it switches the tuner from

Stereo to Mono and disengages the muting circuitry at the same

time. The muting circuit will mute the tuner in between radio

stations when searching or tuning. This way the tuning noise is

avoided.

Very weak radio station signals however may be suppressed by the

muting circuit. if such a very weak station is in stereo it will have

a high level of background hiss. Switching to Mono Mode and

disengaging the muting circuit by depressing the FM MUTE/MODE

button will allow the station to be heard and will cancel most or

all of this background noise.

In normal operation the mute circuit is engaged, the display

indicates “FM MUTE”. Press the FM Mute/Mode button to

disengage the muting circuit and switch from stereo to mono

reception. “FM MUTE” in the display will extinguish. Press the FM

Mute/Mode switch again to return to Auto Stereo FM operation.

8. PS/RT (ON RDS VERSIONS ONLY)

With stations carrying RDS information, The PS/RT button scrolls

between three different display modes, each successive push of

the button engages the next one of the three modes:

a) In the default mode, the station’s RDS name is displayed,

Program Service (PS; normally the station’s calling letters, BBC

R3, for instance).

b) From the default mode, press the button once to view Radio

Text (RT). This can be additional information such as the

presenter’s or program’s name; what song is playing, etc. This

text scrolls continuously over the 8 alphanumeric display

segments. It takes a few seconds for the tuner to gather the RT

information, so immediately after tuning to a station and

selecting to view RT the display will indicate “WAIT” and

default to the station name.

c) Press the button from the display RT mode to display the

station frequency. Press again to return to the default mode

(a).

When tuned to a non-RDS station

The Display button toggles the display to show either the station

frequency or user entered station name. If no user name was

entered the display will just flash once.

NOTE: The 120V versions (North America) do not have RDS

(Radio Data System)

8. DISPLAY (ON NON-RDS VERSIONS ONLY)

The Display button toggles the display to show either the station

frequency or user entered station name. If no user name was

entered the display will just flash once.

9. CHARACTER

The Character Button is used to enter the names of Preset radio

stations for display when the station is selected. Used together with

the Tune/Preset (No. 10) and MEMORY (No. 6) Buttons. Refer to

the separate chapter “Storing, recalling and naming Presets” for

more information.

10. TUNE/PRESET AND

The function of these buttons depends on the tuning mode

indicated in the display and selected with the Search/Preset button

(No. 4). In normal operation there are 3 modes:

a) Preset mode: Press the button to scroll to a lower

number Preset; press the button to scroll to a higher

Preset number. This is a “wrap-around” function, so that going

from the highest number Preset the tuner will go to the lowest

Preset number when is pressed.

b) Search mode: By pressing the Tune/Preset button (No. 10)

or you can engage automatic tuning respectively up

or down the frequency band . The tuner will search

automatically for the first reasonably strong radio station,

where it will stop. Press the Tune/Preset button again to start

searching again.

c) By pressing the Tune/Preset button (No. 10) or you

can engage manual tuning respectively up or down the

frequency band for precise tuning to a specific frequency.

Refer also to section 4 for additional information.

NOTE: The Tune/Preset buttons are also used in conjunction with

the Memory (No. 6) and Search/Preset (No. 4) buttons to add and

memorise user defined names to Presets. Refer to the separate

chapter “Storing, recalling and naming Presets” for more

information.

15. DISPLAY PANEL

The Display Panel shows information about the NAD C440

operating modes and information about the station currently

selected.

STATION DATA Displays the station name, frequency and other

information supplied on the RDS service or entered manually by

the user.

STORING, RECALLING AND NAMING PRESETS

To store a Preset:

• Tune to the radio station you wish to enter into a Preset (refer

to chapter “Front Panel Controls; section 4). If the station is

transmitting RDS information, the RDS indicator will light up

and station initials or name will be shown in the Display Panel.

If a non-RDS station is found, then just the frequency will be

shown.

• To store that station as a Preset, press Memory (No. 6). The

Memory indicator will be displayed and the Preset section will

flash in the Display Panel.

• Press Bank (No. 3) to select which of the three Banks of

Presets (A, B or C) you want to store the station into. Press

either the Tune/Preset or button to select which

Preset number you wish to assign to the station (from 1 to 10),

shown as a flashing number in the Display Panel, and then

press Memory (No. 6) again. The Memory light in the Display

Panel will go out and the station is now stored in your NAD

C440 memory.

To exit the Memory mode without storing a station, leave all the

controls untouched; the Memory mode will automatically cancel

itself after 8 seconds. The Memory Presets have a memory back-

up, so they will remain stored for several weeks even if the Tuner

is switched off or unplugged from the mains supply.

NOTE: You can enter a new station into an unused Preset or over-

write an existing programmed Memory Preset. By doing this you

will replace all the data previously held on that Preset number.

RECALLING A PRESET STATION

• To select a Preset station, select the Preset mode by pressing

the Search/Preset button (No. 4) until “PRESET” lights up in

the display.

• By pressing the Bank button (No. 3) select which Bank of

Presets you want to use (A, B or C, indicated in the display).

• Press either the Tune/Preset or buttons (No. 10)

until the right Preset is found and shown in the Display Panel.

Any unused Presets will be skipped and it is not possible to select

a Bank unless it has at least one Preset stored into it.

DELETING A STORED PRESET

You can empty a Preset by deleting the stored information:

• Select the Preset to be emptied.

• Press the Memory button (No. 6), hold it down and press the

FM Mute/Mode button (No. 7). The Preset will then be deleted

and ‘--’ appears as the Preset number.

You can also store a new station into a used Preset, by simply

going through the Preset storing process and placing a new station

over the existing one.

STORING A STATION NAME

When a station is transmitting RDS information, your NAD C440

will automatically show the station initials when its Preset is used.

Although the Tuner automatically shows the frequency of any other

AM or non-RDS Preset station, it also allows you to type in the

station name to make it easier to identify which station is stored in

the Memory Preset. To enter a name:

• Select the Preset you want to attach a name to.

• Then press Character (No. 9) and the first space in the Station

Data area of the Display Panel will flash.

• Press either the Tune/Preset or (No. 10) button to

scroll and select the first character (see Character list for

reference).

• Pressing Memory (No. 6) will store the first character and

move forward to the next space on the line.

• Use the Tune/Preset buttons again to select the next character

in the name and press Memory to store it. Continue until the

station name is complete (up to 8 characters).

• Press Character again to store the completed name.

There are 54 characters available including a blank space.

NOTE: This function is only available for non-RDS stations. RDS

stations will always display their transmitted name and this cannot

be over-written using CHARACTER.

NOTE: The 120V versions (North America) do not have RDS

(Radio Data System)

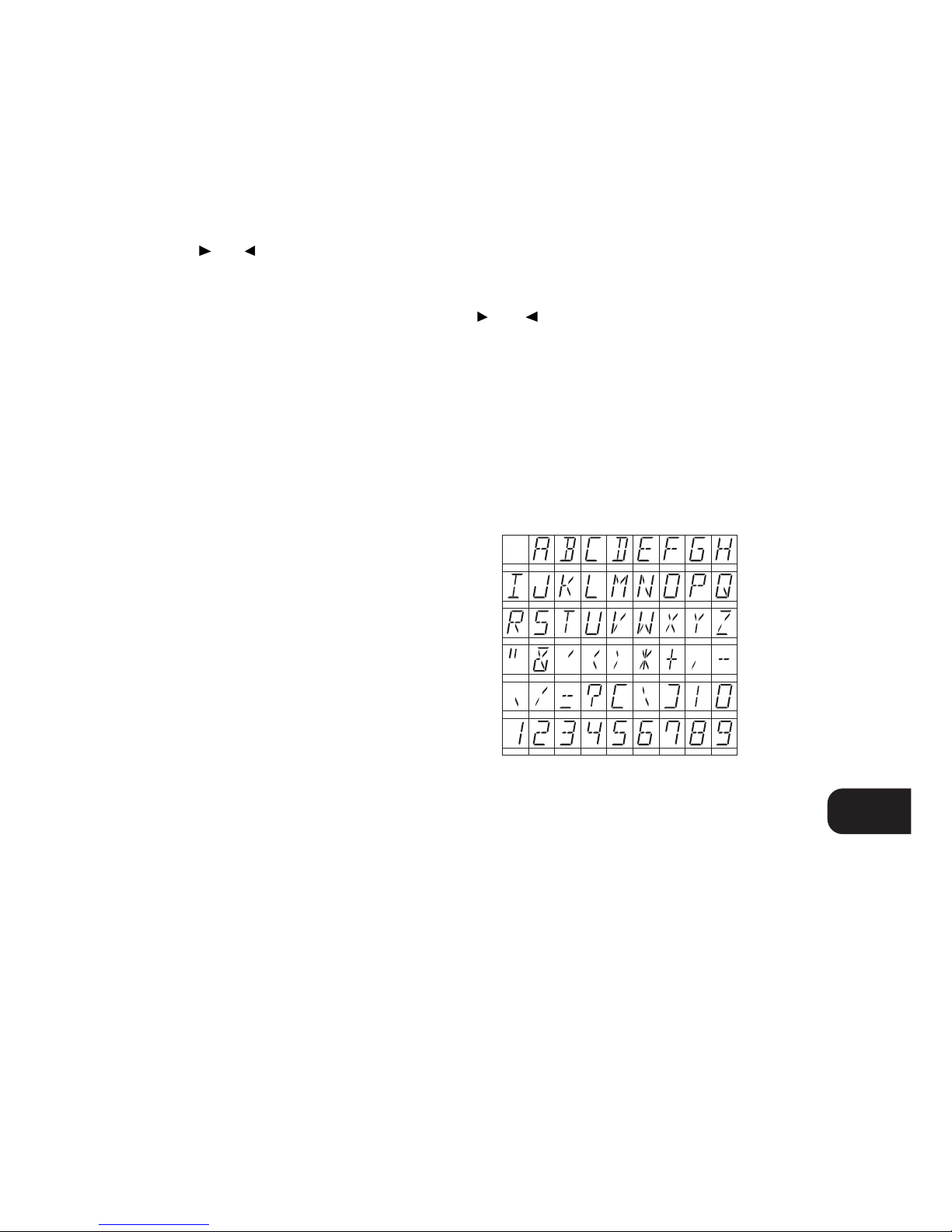

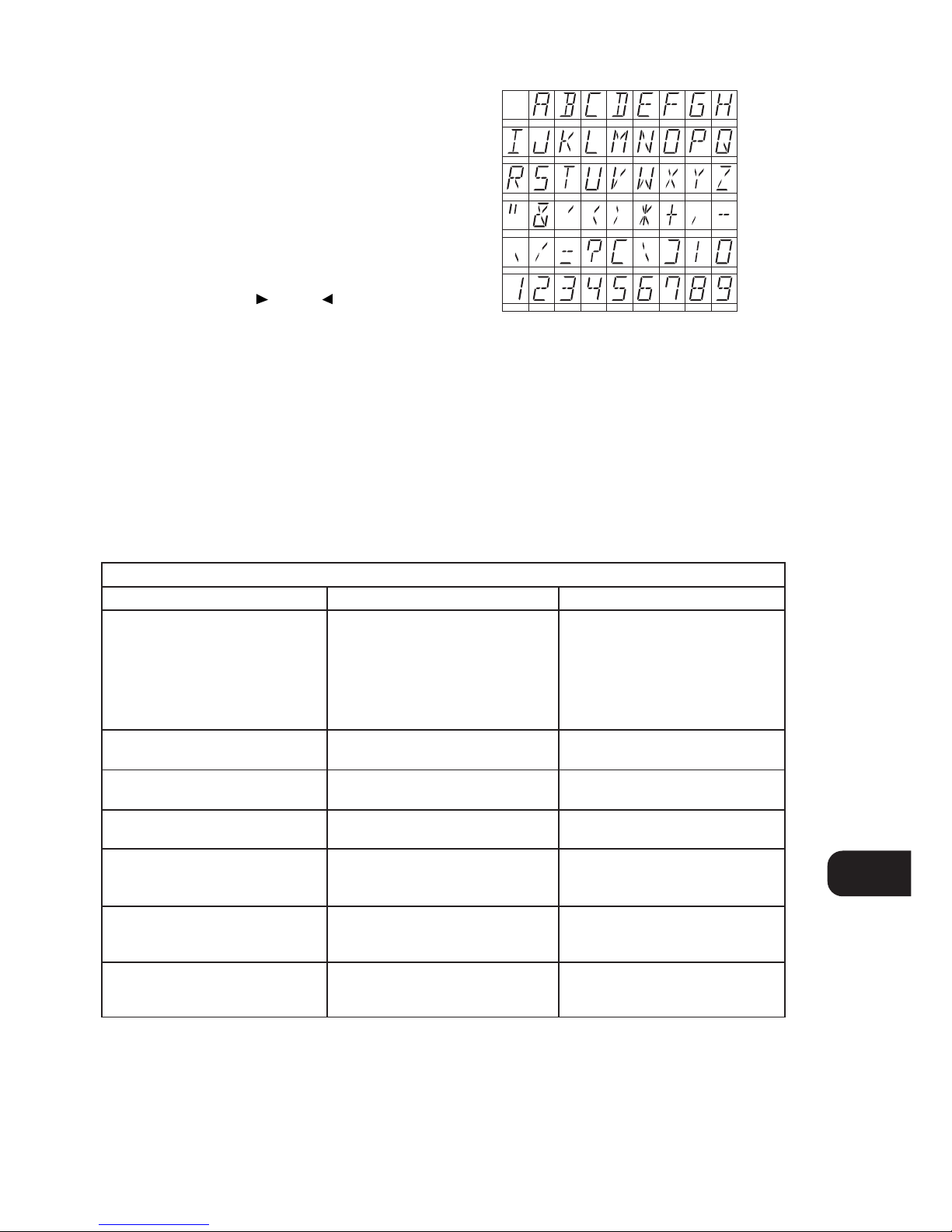

_A B C D E F G H

I J K L M N O P Q

R S T U V W

X Y Z

" & ' ( ) + , –

. / = ? [\]| 0

1 2 3 4 5 6 7 8 9

TROUBLESHOOTING

NO SOUND • Power AC lead unplugged or power not

switched on

• Signal leads incorrectly connected

• Station not selected or weak signal with

FM Mute on.

• Internal fuse blown

• Check AC lead

• Check connections to amplifier

• Re-tune or switch off FM Mute

• Consult dealer

Problem Cause Solution

NO SOUND IN ONE CHANNEL • Signal leads to amplifier disconnected

or damaged

• Check leads and connections

NOISE, HISS • Weak signal • Check station tuning. Adjust or replace

antenna.

DISTORTION • Multi-path signals or interference from

another station

• Check station tuning. Adjust or replace

antenna

WHISTLES OR BUZZES ON FM & AM • Interference from other electrical

sources - computers, games consoles

• Check station tuning. Switch off or

move the source of the electrical noise

WHISTLES OR BUZZES ON AM • Interference from fluorescent lighting

or electrical motors

• Check station tuning. Adjust or replace

AM antenna

NO RDS INFORMATION • Station signal too weak.

• Station not transmitting RDS data

• Check station tuning. Adjust or replace

antenna

• No remedy

NOTES CONCERNANT L’INSTALLATION

Poser votre NAD C440 sur une surface stable, plane et horizontale.

Eviter les rayons directs du soleil et les sources de chaleur et

d’humidité, ainsi que les endroits où une ventilation correcte ne

peut pas être assurée.

Il est pourvu de câbles RCA pour effectuer les connexions à votre

amplificateur. Vérifier que les câbles et les connecteurs ne

présentent aucune détérioration, et que tous les connecteurs

soient bien enfoncés jusqu’en butée.

Si l’appareil doit rester inutilisé pendant un certain temps, retirer

la fiche de la prise secteur.

Si de l’eau pénètre à l’intérieur de votre NAD C440, couper

l’alimentation de l’appareil et retirer la fiche de la prise secteur.

Faire contrôler l’appareil par un technicien de service après-vente

qualifié, avant toute tentative de remise en service.

Ne pas retirer le couvercle. A l’intérieur, il n’y a aucun

élément sur lequel l’utilisateur peut intervenir.

Utiliser un chiffon doux, sec et propre pour nettoyer l’appareil. Si

nécessaire, humecter le chiffon avec un peu d’eau savonneuse. Ne

pas utiliser de solution contenant du benzol ou quelconque autre

agent volatile.

DEMARRAGE RAPIDE.

Utiliser le câble RCA-à-RCA pour brancher les sorties gauche et

droite du NAD C440 à l’entrée Tuner de votre amplificateur.

1. Brancher le cordon d’alimentation secteur.

2. Brancher l’antenne AM et FM.

3. Brancher les sorties du C440 à l’amplificateur.

4. Appuyer sur le bouton MARCHE-ARRET [POWER] (N° 1) pour

mettre votre NAD C440 sous tension.

5. Appuyer sur le bouton AM/FM (N° 2) pour sélectionner la

réception AM ou FM.

6. Pour sélectionner le mode “Recherche” [Search], appuyer sur

“Recherche/Station Préréglée” [Search/Preset] jusqu’à ce que

“Recherche” [SEARCH] soit signalé sur l’affichage.

7. Utiliser “Accordage/Station Préréglée” [TUNE/PRESET] pour

sélectionner une station.

BRANCHEMENTS SUR LA FACE ARRIERE

1. ANTENNE AM

Une antenne cadre AM est livrée avec le NAD C440 et permet de

recevoir les stations émettant sur la bande AM. Pour brancher

l’antenne, il faut d’abord pousser les clés sur les bornes d’antenne

vers le bas. Insérer les fils d’antenne nus dans les trous des deux

bornes et pousser les clés des bornes vers le haut pour assurer la

connexion (Voir fig. 2).

Faire des essais en mettant l’antenne dans différentes positions,

mais en s’assurant que le cadre est toujours vertical afin que la

réception soit optimale. Le fait de positionner l’antenne à

proximité d’éléments métalliques de taille importante, comme des

étagères en métal ou des radiateurs par exemple, peut affecter la

réception.

2. ANTENNE FM

Une antenne filiaire FM, sous forme de câble plat, est livrée et se

branche au connecteur FM à l’arrière de l’appareil. Pour les

versions de 120V (Amérique du Nord), utiliser l’adaptateur

“balun” fourni (Voir figure 1). L’antenne câble plat doit être fixée

sur une surface verticale, et doit former un “T”.

Faire des essais en mettant l’antenne dans différentes positions, de

manière à obtenir le meilleur signal possible avec un minimum de

bruit de fond. Un signal FM insuffisant entraîne beaucoup de

sifflements, surtout en réception stéréophonique, et de

l’interférence en provenance de sources électriques externes.

Dans les endroits où la réception FM est faible, il est possible

d’améliorer les performances du tuner en utilisant une antenne

FM montée à l’extérieur du bâtiment. Un installateur d’antennes

qualifié pourra donner les conseils appropriés, et poser une

antenne adaptée aux conditions de réception locales.

3. SORTIE

A l’aide des câbles jumelés RCA-à-RCA, brancher les sorties audio

gauche (blanc) et droite (rouge) à l’entrée “Tuner” ou à une

autre entrée de niveau ligne, telle que l’entrée “Aux” de votre

amplificateur. Ne pas connecter ce câble aux jacks d’entrée RCA

de l’amplificateur.

4. ENTREE/SORTIE LIAISON-NAD

[NAD-LINK IN, OUT]

Le connecteur de Liaison-NAD [NAD-Link] sert à relayer les

commandes en provenance d’autres appareils équipés de

connecteurs de Liaison-NAD. Ceci permet d’assurer une commande

centralisée pour tout un réseau, et permet aussi de télécommander

certaines fonctions de base du NAD C440 à l’aide de la télécommande

à Liaison-NAD de l’amplificateur ou de commander le réseau depuis

plusieurs pièces. Pour assurer le relais vers d’autres appareils, relier

le connecteur d’ENTREE Liaison-NAD [NAD-Link IN] au connecteur

de SORTIE Liaison-NAD [NAD-Link OUT] de l’autre appareil. Il est

possible de relier les connecteurs de Liaison-NAD en chaîne, ENTREE

vers SORTIE, et donc de commander tout un réseau d’appareils à

l’aide de la télécommande d’un seul d’entre eux.

5. CORDON ALIMENTATION SECTEUR

Brancher ce cordon à une prise murale secteur ou à une prise

commutée à l’arrière de votre amplificateur.

COMMANDES SUR LA FACE PARLANTE

1. MARCHE/ARRET [POWER ON/OFF]

Le bouton-poussoir Marche/Arrêt [POWER] sert à mettre le tuner

sous tension et hors tension. Une impulsion sur le bouton

Marche/Arrêt [POWER] met le Tuner sous tension et active

l’affichage. Une nouvelle impulsion sur le bouton MARCHE-ARRET

[POWER] met l’appareil hors tension.

Le C440 dispose d’une mémoire auxiliaire pour sauvegarder les

informations préréglées. L’appareil retient ces informations en

mémoire pendant plusieurs semaines; même dans le cas où il est

tout à fait mis hors tension ou débranché.

NOTA: Lorsque vous mettez l’appareil sous tension [impulsion

sur le bouton POWER], le C440 remettra la station qui était

sélectionnée avant la mise hors tension de l’appareil. Ceci vous

permet de faire des enregistrements chronométrés à l’aide d’une

minuterie et un magnétophone externes.

Tuner Stereo AM/FM NAD C440

2. AM/FM

Le bouton AM/FM commute le tuner entre la bande AM et la bande

FM et vice versa. L’affichage indique la fréquence de la station

choisie et la bande sélectionnée. L’accordage FM se fait en

accroissements de 0,025 Mhz; l’accordage AM se fait en

accroissements de 9 ou 10 kHz, tout selon la version.

3. BANQUE [BANK]

Une impulsion sur “banque” [BANK] permet de commuter entre

les trois “Banques”, c’est-à-dire les trois blocs de mémoire des

Stations Préréglées (A, B ou C) du C440. Chacune de ces banques

peut mémoriser jusqu’à 10 stations préréglées et peut retenir un

mélange de stations AM ou FM. La Banque [bloc de mémoire]

choisie est indiquée sur l’Affichage. Vous pouvez utiliser ces

banques pour trier vos stations préréglées; par ex. les classer par

type de station (Banque A pour musique rock/pop; Banque B

pour musique classique; Banque C pour le jazz).

Pour obtenir plus d’informations, voir le chapitre spécialisé “Mise

en mémoire, rappel et désignation des stations préréglées”.

4. RECHERCHE/VALEUR PREREGLEE

[SEARCH/PRESET]

Le bouton de Recherche/Station Préréglée [SEARCH/PRESET] fait

défiler trois différents modes d’accordage; chaque impulsion de bouton

successif sélectionne le mode suivant.

a) Mode Station Préréglée [Preset]: Dans ce mode, vous pouvez utiliser

le bouton “Accordage/Station Préréglée” [Tune/Preset] (N° 10)

pour sélectionner une Station Préréglée. Dès que le mode “Station

Préréglée” [Preset] est sélectionné, l’affichage indique “PRESET”.

b) Mode “Recherche” [Search] : En appuyant sur le bouton

“Accordage/Station Préréglée” [Tune/Preset] (10) ou

vous pouvez activer l’accordage automatique, soit ascendant ou

descendant la bande de fréquences. Le tuner recherchera

automatiquement la première station à signal suffisamment puissant

sur laquelle il s’arrêtera. Appuyer à nouveau sur le bouton

“Accordage/Station Préréglée” [Tune/Preset] pour recommencer la

recherche. “Recherche” [SEARCH] s’allume sur l’affichage. Dès

que le tuner capte une station stéréphonique, “STEREO” s’allume

en rouge sur l’affichage; à moins que le mode “Silencieux FM/Mode

FM” [FM Mute/Mode] (N° 7) n’ait été activé.

c) Mode “Accordage” [Tune] : En appuyant sur le bouton

“Accordage/Station Préréglée” [Tune/Preset] (N° 10) ou

vous pouvez activer l’accordage manuel, d’une part

ascendant, d’autre part descendant la bande de fréquences, afin de

vous accorder exactement sur une certaine fréquence. Garder l’un

ou l’autre des boutons “d’Accordage/Station Préréglée”

[Tune/Preset] enfoncé jusqu’à ce que vous arriviez près de la

fréquence requise (utiliser le pour l’accordage de fréquences

ascendant; pour l’accordage descendant). Chaque impulsion

successive sur les touches oblige le tuner à faire un pas de 0,025

MHz sur la bande FM ce qui vous permet d’accorder la fréquence

requise de façon précise. Sur la bande AM, les pas d’accordage

peuvent être de 9 kHz ou de 10 kHz, tout selon la version de votre

C440. Ce mode d’accordage est également utile lorsque l’on essaie

de capter une station à signal trop faible pour le mode de

“Recherche” [Search]. Lorsque la station est accordée de façon

précise, l’affichage indique “Accordée” [” >TUNED< “].

NOTA: Utiliser également les boutons de “Recherche/Station

Préréglée” [Search/Preset] avec les boutons de mémoire

[Memory] (N° 6) et “Accordage/Recherche” [Tune/Search] (N°

10) pour ajouter et mémoriser les noms données aux stations

préréglées par l’utilisateur.

Pour obtenir plus d’informations, veuillez lire le chapitre

spécialisé “Mise en mémoire, rappel et désignation des stations

préréglées”.

5. MELANGE [BLEND]

Certaines stations radio stéréo faibles ou éloignées sont parfois

captées avec bruit ou sifflements dû à un signal d’antenne trop

faible. Le fait de mettre le tuner sur mono réduit le montant de

bruit et de sifflements mais aux dépens de toute information

stéréophonique. Par contre, la facilité “Mélange” [Blend] de NAD

vous permet de réduire le montant de bruit et de sifflements tout

en gardant un certain niveau de séparation stéréophonique, au

lieu de mono.

Le bouton “Mélange” [Blend] bascule entre l’enclenchement et le

déclenchement de la facilité “Mélange” [Blend]; lorsque celle-ci

est enclenchée, “Mélange” [BLEND] s’allume sur l’affichage.

6. MEMOIRE [MEMORY]

La mémoire sert à mémoriser les stations dans les trois “banques”

, les Blocs de Mémoire de Stations Préréglées, ou à mémoriser

des noms choisis par l’utilisateur dans le cas de stations

préréglées n’offrant pas la facilité RDS. “Mémoire” [Memory]

s’utilise avec les boutons “Recherche/Station Préréglée”

[Search/Preset] (N° 4) et “Accordage/Station Préréglée”

[Tune/Preset] (N° 10). Lorsque “Mémoire” [Memory] est

activée, le numéro de la Station Préréglée clignote et le voyant

rouge “MEMORY” est visible sur l’affichage.

Pour obtenir plus d’informations, veuillez lire le chapitre

spécialisé “Mise en mémoire, rappel et désignation des stations

préréglées”.

NOTA: Les versions de 120V (Amérique du Nord) n’offrent pas la

facilité RDS [Radio Data System] “Système d’informations radio”.

7. SILENCIEUX FM/MODE FM

[FM MUTE/MODE]

Ce bouton combine deux fonctions; il commute le tuner de Stéréo

en Mono et désactive en même temps les circuits de silencieux de

recherche. Le circuit du silencieux de recherche a comme

fonction de rendre muet le tuner entre les stations radio lors de la

recherche ou de l’accordage. Ceci permet d’éviter le bruit présent

lors de l’accordage.

Des signaux radio très faibles peuvent toutefois être supprimés

par le circuit du silencieux de recherche. Si une station très faible

est en mode stéréophonique, il y aura beaucoup de sifflements. Le

fait de changer en Mode Mono et de désactiver le circuit du

silencieux de recherche en appuyant sur le bouton “Silencieux

FM/Mode FM ” [FM MUTE/MODE] vous permettra d’entendre la

station et d’annuler tout, ou la plupart du bruit de fond.

En fonctionnement normal, le circuit du silencieux de recherche

est activé et l’affichage signale “Silencieux FM” [FM MUTE].

Appuyer sur le bouton “Silencieux FM/Mode FM” [FM

Mute/Mode] pour désactiver le circuit du silencieux et de

commuter de la réception stéréo à la réception mono. Le voyant

du “Silencieux FM” [FM MUTE] s’éteindra sur l’affichage.

Réappuyer sur le bouton “Silencieux FM/Mode FM” [FM

Mute/Mode] pour retourner à l’état Auto-Stéréo-FM.

8. PS/RT (UNIQUEMENT SUR VERSIONS RDS)

Pour les stations offrant des informations RDS, le bouton PS/RT

fait défiler trois différents modes d’affichage et chaque impulsion

de bouton successif active le mode suivant:

a) En mode par défaut [default], l’affichage indique le nom RDS

de la station, “Service Programme” [Program Service] (PS;

normalement les lettres initiales d’une station, p.ex. BBC R3).

b) Toujours en mode par défaut [default], appuyer une fois sur le

bouton pour voir “Radio Texte” [Radio Text (RT)]. Ceci peut

donner des informations supplémentaires, comme par ex. le

nom du présentateur ou du programme; la chanson qui passe,

etc. Ce texte défile en continu sur les 8 segments de l’affichage

alphanumérique. Le tuner prend quelques secondes pour

rassembler les informations RT. Par conséquent, dès que vous

vous accordez sur une station et vous sélectionnez la

visualisation RT, l’affichage indiquera “Attendez” [WAIT] et

donnera automatiquement le nom de la station.

c) Appuyer sur le bouton du mode d’affichage RT pour afficher la

fréquence de la station. Réappuyer pour retourner au mode

par défaut [default] (a).

Accordage sur une station sans RDS

Le bouton d’affichage [Display] bascule l’affichage pour afficher

soit la fréquence de la station, soit le nom de station entré par

l’utilisateur. Si l’utilisateur n’a entré aucun nom, l’affichage ne

clignotera qu’une fois.

NOTA: Les versions de 120V (Amérique du Nord) n’offrent pas la

facilité RDS [Radio Data System] “Système d’informations radio”.

8. AFFICHAGE [DISPLAY]

(SEULEMENT POUR VERSIONS SANS RDS)

Le bouton d’affichage [Display] bascule l’affichage pour afficher

soit la fréquence de la station, soit le nom de station entré par

l’utilisateur. Si aucun nom n’a été entré par l’utilisateur, l’affichage

ne clignotera qu’une fois.

9. CARACTERE [CHARACTER]

Utiliser le bouton “Caractère” [Character] pour entrer les noms

de stations radio préréglées qui doivent apparaître sur l’affichage

lorsque la station a été sélectionnée. Ce bouton est à utiliser avec

les boutons “Accordage/Station Préréglée” [Tune/Preset] (N° 10)

et Mémoire [MEMORY] (N° 6). Pour obtenir plus d’informations,

veuillez lire le chapitre spécialisé “Mise en mémoire, rappel et

désignation des stations préréglées”.

10. ACCORDAGE/STATION PREREGLEE

[TUNE/PRESET] ET

La fonction de ces boutons dépend du mode d’accordage affiché et

sélectionné à l’aide du bouton “Recherche/Station Préréglée”

[Search/Preset] (N° 4). Il y a trois modes en fonctionnement normal:

a) Mode Station Préréglée [Preset]: Appuyer sur le bouton

pour défiler jusqu’à une Station Préréglée à numéro inférieur;

appuyer sur le bouton pour faire le défilement jusqu’à une

Station Préréglée ayant un numéro plus élevé. Il s’agit d’une

fonction “saut à la ligne”, c’est-à-dire que lorsque vous appuyez

sur , le tuner passera du numéro de Station Préréglée le

plus élevé au numéro de Station Préréglée le plus bas.

b) Mode “Recherche” [Search] : En appuyant sur le bouton

“Accordage/Station Préréglée” [Tune/Preset] (N°10) ou

vous pouvez activer l’accordage automatique,

respectivement en ordre ascendant ou descendant. Le tuner

recherche automatiquement la première station dont le signal

est suffisamment puissant et s’arrête là. Appuyer à nouveau sur

le bouton “Accordage/Station Préréglée” [Tune/Preset] pour

recommencer la recherche.

c) En appuyant sur le bouton “Accordage/Station Préréglée”

[Tune/Preset] (N° 10) ou vous pouvez activer

l’accordage manuel, respectivement en ordre ascendant ou

descendant, afin que vous puissiez vous accorder exactement

sur une certaine fréquence.

Veuillez également lire la section 4 pour obtenir plus

d’informations.

NOTA: Les boutons “Accordage/Station Préréglée” [Tune/Preset]

s’utilisent également avec les boutons de mémoire [Memory] (N°

6) et “Recherche/Station Préréglée” [Search/Preset] (N° 4) pour

ajouter et mémoriser les noms données aux stations préréglées

par l’utilisateur. Pour obtenir plus d’informations, veuillez lire le

chapitre spécialisé “Mise en mémoire, rappel et désignation des

stations préréglées”.

15. PANNEAU D’AFFICHAGE

Le panneau d’affichage donne des informations concernant les

modes de fonctionnement NAD C440 et des informations

concernant la station actuelle.

“Informations de station” [STATION DATA] indique le nom de la

station, sa fréquence et d’autres informations fournies par le

service RDS ou entrées manuellement par l’utilisateur.

MISE EN MEMOIRE, RAPPEL ET

DESIGNATION DES STATIONS PREREGLEES

[PRESETS]

Mise en mémoire des Stations Préréglées [Preset].

• S’accorder sur une station radio que vous désirez entrer

comme une Station Préréglée [Preset] (Voir le chapitre

“Commandes de la Face Parlante”; section 4). Si la station

émet des informations RDS, le voyant RDS s’allume et les

initiales ou le nom de la station apparaissent sur le panneau

d’affichage. Si le tuner repère une station sans RDS, seule la

fréquence sera affichée.

• Pour mémoriser cette station comme une Station Préréglée,

appuyer sur le bouton MEMOIRE [MEMORY] (N° 6). Le

voyant “Mémoire” [Memory] s’allume sur l’affichage et la

partie dédiée aux stations préréglées [Preset] clignote sur

l’affichage.

• Appuyer sur “Banque” [BANK] (N° 3) pour sélectionner dans

quel bloc de mémoire de stations préréglées (A, B ou C) vous

désirez mémoriser la station. Appuyer soit sur le bouton

“Accordage/Station Préréglée” [Tune/Preset] , soit sur

pour sélectionner le numéro de Station Préréglée qui

sera affecté à la station (de 1 à 10), signalé par un numéro

clignotant sur le panneau d’affichage, et puis réappuyer sur

“Mémoire” [Memory] (N° 6). Le voyant “Mémoire”

[Memory] s’éteint sur l’affichage et la station est stockée dans

la mémoire de votre NAD C440.

Pour quitter le mode “Mémoire” [Memory] sans mémoriser une

station, il faudra ne pas toucher aux commandes; le mode

“Mémoire” s’annule automatiquement après 8 secondes. Les

stations préréglées en mémoire sont également stockées en

mémoire auxiliaire, afin de les sauvegarder pendant plusieurs

semaines même si le tuner est mis hors tension, débranché ou

l’alimentation secteur est coupée.

NOTA: Vous pouvez entrer une nouvelle station sous un numéro

de Station Préréglée libre ou remplacer une Station Préréglée déjà

programmée en mémoire. Vous détruisez ainsi toutes les données

mémorisées jadis sous ce numéro de Station Préréglée.

RAPPEL DES STATIONS PRÉRÉGLÉES

• Pour sélectionner une Station Préréglée, il faut sélectionner le

mode “Station Préréglée” [Preset] en appuyant sur le bouton

“Recherche/Station Préréglée” [Search/Preset] (N° 4) jusqu’à

ce que “Station Préréglée” [PRESET] s’allume sur l’affichage.

• En appuyant sur le bouton “Banque” [BANK] (N° 3) vous

pouvez sélectionner quel bloc de mémoire vous désirez utiliser

pour les stations préréglées (A, B ou C, signalés sur

l’affichage).

• Appuyer soit sur les boutons “Accordage/Station Préréglée”

[Tune/Preset] ou (N° 10) jusqu’à ce que la Station

Préréglée correcte soit déterminée et affichée.

Le tuner saute tous les numéros des Stations Préréglées non

affectés et il n’est pas possible de sélectionner un bloc de

mémoire [BANK] s’il ne stocke pas au moins une Station

Préréglée.

EFFACEMENT DES STATIONS PRÉRÉGLÉES

Vous pouvez vider un numéro de Station Préréglée en effaçant

toutes ses informations mémorisées.

• Sélectionner le numéro de Station Préréglée à vider.

• Appuyer sur le bouton “Mémoire” [Memory] (N° 6), le tenir

enfoncé et appuyer sur le bouton “Silencieux FM/Mode FM”

[FM Mute/Mode] (N° 7). Ceci efface le numéro de Station

Préréglée et l’affichage indique “- - ” comme le numéro de

Station Préréglée.

Vous pouvez également mémoriser une nouvelle station sous un

numéro de Station Préréglée déjà affecté, en suivant tout

simplement le procédé de mise en mémoire des stations

préréglées et en remplaçant l’ancienne station par une nouvelle

station.

MISE EN MÉMOIRE D’UN NOM DE STATION

Lorsqu’une station émet des informations RDS, votre NAD C440

indique automatiquement les initiales de la station en cas d’une

Station Préréglée. Même si le Tuner indique automatiquement la

fréquence de quelconque autre station AM ou Station Préréglée

sans RDS, il vous permet également d’entrer le nom de la station

vous-même afin d’identifier plus facilement quelle station

mémorisée correspond à tel numéro de Station Préréglée. Pour

entrer un nom:

• Sélectionner la Station Préréglée que vous désirez désigner.

• Ensuite appuyer sur “Caractère” [Character] (N° 9) et le

premier espace dans la zone d’informations de la station

[Station Data] clignotera sur l’affichage.

• Appuyer soit sur “Accordage/Station Préréglée” [Tune/Preset]

ou (N° 10) pour faire défiler et sélectionner le

premier caractère (Voir la liste de caractères à titre

d’information).

• Appuyer sur “Mémoire” [Memory] (N° 6) pour mémoriser le

premier caractère et passer à l’espace suivant sur la ligne.

• Utiliser à nouveau les boutons “Accordage/Station Préréglée”

[Tune/Preset] pour sélectionner le caractère suivant du nom

et appuyer sur “Mémoire” [Memory] pour le mettre en

mémoire. Continuer jusqu’à ce que le nom de la station soit

complet (jusqu’à 8 caractères).

• Appuyer à nouveau sur “Caractère” [Character] pour

mémoriser le nom complet.

Il y a 54 caractères disponibles, y inclus un caractère d’espace.

NOTA: Cette fonction est uniquement disponible pour les stations

sans RDS. Les stations RDS affichent automatiquement leur nom et

ces données ne peuvent pas être détruites par le bouton

CHARACTER.

NOTA: Les versions de 120V (Amérique du Nord) n’offrent pas la

facilité RDS [Radio Data System] “Système d’informations radio”.

_A B C D E F G H

I J K L M N O P Q

R S T U V W

X Y Z

" & ' ( ) + , –

. / = ? [\]| 0

1 2 3 4 5 6 7 8 9

DEPANNAGE

AUCUN SON • Câble secteur débranché, ou

alimentation coupée.

• Les cordons de transmission des

signaux ne sont pas branchés

correctement.

• La station n’est pas sélectionnée ou il y

a un signal faible avec le Silencieux FM

[FM Mute] activé.

• Fusible interne grillé.

• Vérifier le câble secteur.

• Vérifier les connexions de

l’amplificateur.

• Accorder à nouveau ou désactiver le

Silencieux FM [FM Mute]

• Consulter le revendeur.

Problème Cause Solution

AUCUN SON SUR UNE VOIE • Les cordons de transmission des

signaux vers l’amplificateur sont

débranchés ou abîmés

• Vérifier les câbles et les branchements.

BRUIT, SIFFLEMENTS • Signal faible. • Vérifier l’accordage de la station.

Régler ou remplacer l’antenne.

DISTORSION • Signaux multivoie ou interférences

provenant d’une autre station

• Vérifier l’accordage de la station.

Régler ou remplacer l’antenne.

SIFFLEMENTS OU BOURDONNEMENTS SUR LA

BANDE FM ET SUR LA BANDE AM.

• Interférences en provenance d’autres

sources électriques - ordinateurs,

consoles de jeux.

• Vérifier l’accordage de la station.

Mettre hors tension ou déplacer la

source du bruit électrique.

SIFFLEMENTS OU BOURDONNEMENTS

SUR LA BANDE AM

• Interférences en provenance

d’éclairages ou de moteurs électriques.

• Vérifier l’accordage de la station.

Régler ou remplacer l’antenne AM.

PAS D’INFORMATIONS RDS • Le signal de la station est trop faible

• La station n’émet pas d’informations RDS

• Vérifier l’accordage de la station.

Régler ou remplacer l’antenne.

• Sans remède

HINWEISE ZUR AUFSTELLUNG

Der NAD C440 sollte auf einer festen und ebenen Oberfläche

aufgestellt werden. Vermeiden Sie es, das Gerät direktem

Sonnenlicht oder Hitze und Feuchtigkeit auszusetzen.

Das Gerät wird mit gummiisolierten Anschlußleitungen für den

Verstärkeranschluß geliefert Achten Sie darauf, daß

Anschlußleitungen und Buchsen frei von Beschädigungen sind

und alle Steckverbindungen fest sitzen.

Wird das Gerät längere Zeit nicht benutzt, ziehen Sie den

Netzstecker aus der Steckdose.

Sollte Wasser in den NAD C440 eindringen, schalten Sie das Gerät

aus und ziehen den Netzstecker aus der Steckdose. Lassen Sie das

Gerät von einem qualifizierten Servicetechniker untersuchen,

bevor Sie es wieder verwenden.

Nehmen Sie nicht den Gehäusedeckel ab. Im Geräteinnern

befinden sich keine vom Benutzer reparierbaren Teile.

Säubern Sie das Gerät mit einem trockenen weichen Tuch.

Befeuchten Sie das Tuch falls nötig leicht mit etwas Seifenwasser.

Verwenden Sie keine Lösungsmittel, die Benzol oder andere

Verdunstungsmittel enthalten.

QUICKSTART

Verbinden Sie mit der gummiisolierten Anschlußleitung den

linken und rechten Ausgang des NAD C440 mit dem Tunereingang

des Verstärkers.

1 Stecken Sie das Netzkabel ein.

2 Schließen Sie die Mittelwelle- (AM) und UKW- (FM) Antenne

an.

3 Verbinden Sie die Ausgänge des C440 mit dem Verstärker.

4 Schalten Sie den NAD C440 durch Drücken der Taste “POWER”

(Nr. 1) ein.

5 Drücken Sie die Taste “AM/FM” (Nr. 2) zur Auswahl des

Empfangs auf Mittelwelle (AM) oder UKW (FM).

6 Drücken Sie zum Start der Sendersuche “SEARCH/PRESET” so

lange, bis im Anzeigefeld “SEARCH” erscheint.

7 Wählen Sie mit “TUNE/PRESET” einen Radiosender.

RÜCKWANDANSCHLÜSSE

1. MITTELWELLE-ANTENNE (AM ANTENNA)

Eine für den Mittelwelle-Empfang erforderliche AM-Ringantenne

ist im Lieferumfang des NAD C440 enthalten. Drücken Sie zum

Anschließen dieser Antenne zuerst die Sicherungshebel an den

Antennenanschlußklemmen nach unten. Führen Sie dann die

blanken Antennenkabelenden in die beiden Klemmen ein und

drücken die Sicherungshebel wieder nach oben, um die

Verbindung zu sichern (siehe Abb. 2).

Probieren Sie verschiedene Antennenpositionen aus. Achten Sie

dabei für einen maximalen Empfang auf eine senkrechte Stellung

des Rings. Vermeiden Sie die Nähe von großen

Metallgegenständen wie Metallregale oder Ventilatoren, da diese

den Empfang stark beeinträchtigen können.

2. UKW-ANTENNE (FM ANTENNA)

Die mitgelieferte UKW-Flachbandleitungsantenne sollte am Anschluß

“FM ANTENNA” auf der Gehäuserückseite angeschlossen werden

(120 V-Versionen für Nordamerika über den ebenfalls mitgelieferten

Symmetrieradapter - siehe Abb. 1). Die Bandantenne sollte auf einer

senkrechten Oberfläche in Form eines “T” angebracht werden.

Probieren Sie verschiedene Positionen der Antenne aus, um

diejenige mit der höchsten Signalstärke und den niedrigsten

Störgeräuschen zu finden.

Ein mangelhaftes FM-Signal führt in der Regel und besonders bei

Stereoempfang zu einem hohen Störgeräuschpegel und zu

Störungen aus externen elektrischen Energiequellen. In Gegenden

mit schlechtem UKW-Empfang kann die Leistung des Tuners durch

die Verwendung einer extern montierten UKW-Antenne verbessert

werden. In einem Elektrofachgeschäft erhalten Sie die

entsprechenden Informationen und Dienstleistungen für eine

Ihren Empfangsbedingungen entsprechende Außenantenne.

3. AUSGANG (OUTPUT)

Verbinden Sie mit der gummiisolierten Anschlußleitung den

linken (weiß) und rechten (rot) Ausgang des NAD C440 mit dem

Tunereingang oder einem anderen Linepegel-Eingang (z. B.

“AUX”) des Verstärkers.

4. SYSTEMSTEUERUNG (NAD-LINK IN/OUT)

Über den NAD-LINK-Anschluß werden Befehle von und zu

anderen mit NAD-LINK-Anschlüssen ausgestatteten Geräten

übertragen. Dadurch ist die zentrale Steuerung eines ganzen

Systems (auch über mehrere Räume verteilt) und der

Grundfunktionen des NAD C440 über die Fernbedienung eines

über NAD Link verbundenen Verstärkers möglich. Für eine

Funktion mit anderen Geräten verbinden Sie den Anschluß “NAD-

LINK IN” am NAD C440 mit dem Anschluß “NAD-LINK OUT” eines

anderen Gerätes. NAD-LINK-Anschlüsse können in Reihe

geschaltet werden, immer IN auf OUT, so daß ein ganzes System

über die Fernbedienung eines Gerätes bedient werden kann.

5. NETZKABELANSCHLUß (AC LINE CORD)

Verbinden Sie den Netzkabelanschluß mit einer geeigneten

Steckdose oder dem Netzausgang auf der Rückseite des

Verstärkers.

FRONTPLATTENELEMENTE

1. NETZSCHALTER (POWER ON/OFF)

Die Taste “POWER” schaltet den Tuner ein oder aus. Drücken Sie

auf den Netzschalter, wird der Tuner eingeschaltet und das

Anzeigefeld aktiviert. Erneutes Drücken der Taste “POWER”

schaltet das Gerät aus.

Voreingestellte Radiosender für den Tuner werden im C440 in

einem gepufferten Speicher gespeichert. Diese Informationen

bleiben auch nach einem vollständigem Ausschalten oder Trennen

vom Netz für mehrere Wochen erhalten.

HINWEIS: Nach dem Einschalten des C440 wird der vor dem

Ausschalten zuletzt gehörte Radiosender eingestellt. Dadurch sind

zeitgesteuerte Aufnahmen über eine externe Zeitschaltuhr und ein

Aufnahmegerät möglich.

2. MITTELWELLE/UKW (AM/FM)

Mit der Taste “AM/FM” kann das Tuner-Frequenzband von

Mittelwelle (AM) auf UKW (FM) und umgekehrt umgeschaltet

werden. Im Anzeigefeld wird die Frequenz des eingestellten

Radiosenders und das Frequenzband angezeigt. Die FM-

Einstellung ist in 0,025 MHz-Schritte, die AM-Einstellung je nach

Version in 9 kHz- oder 10 kHz-Schritte unterteilt.

NAD C440 Stereo AM/FM Tuner

3. GRUPPE (BANK)

Mit der Taste “BANK” kann zwischen den drei voreingestellten

Speichergruppen im C440 (A, B oder C) umgeschaltet werden.

Jede dieser Gruppen faßt bis zu 10 Voreinstellungen für

Radiosender, wobei eine Gruppe sowohl Mittelwelle- als auch

UKW-Sender enthalten kann. Die aktive Gruppe wird im

Anzeigefeld angezeigt. Über diese Gruppen ist eine Einordnung

der Voreinstellungen möglich, z. B. nach Musikart (Gruppe A für

Rock/Pop, Gruppe B für Klassik, Gruppe C für Jazz). Weitere

Informationen finden Sie im Kapitel “Speichern, Abrufen und

Benennen von Voreinstellungen”.

4. SENDERSUCHE/VOREINSTELLUNG

(SEARCH/PRESET)

Die Einstelltaste “SEARCH/PRESET” ermöglicht die Umschaltung

von drei verschiedenen Einstellmodi. Jeder Tastendruck ruft

nacheinander einen der drei Modi auf:

a) Voreinstellung (PRESET): In diesem Modus kann mit der Taste

“TUNE/PRESET” (Nr. 10) eine Voreinstellung ausgewählt

werden. Bei aktivem PRESET-Modus leuchtet im Anzeigefeld

“PRESET” auf.

b) Sendersuche (SEARCH): Durch Drücken auf oder

der Einstelltaste “TUNE/PRESET” (Nr. 10) kann die

automatische Senderabstimmung nach oben bzw. unten im

Frequenzband gestartet werden. Der Tuner sucht automatisch

nach dem ersten einigermaßen starken Radiosender und hält

dann an. Drücken Sie zur Fortsetzung der Suche die Taste

“TUNE/PRESET” erneut. Im Anzeigefeld leuchtet “SEARCH”

auf. Bei deaktivierter Taste “FM MUTE/MODE” (Nr. 7) und

Empfang eines Stereo-Radiosenders leuchtet im Anzeigefeld in

roter Schrift “STEREO” auf.

c) Abstimmen (TUNE): Durch Drücken auf oder der

Einstelltaste “TUNE/PRESET” (Nr. 10) können Sie manuell

nach oben bzw. unten im Frequenzband eine bestimmte

Sendefrequenz genau einstellen. Halten Sie eine der beiden

Seiten der Taste “TUNE/PRESET” so lange gedrückt, bis die

gewünschte Frequenz annährend erreicht ist (mit für

höhere Frequenzen und für das Abstimmen nach unten).

Mit jedem Tippen auf die Tasten wird der Tuner um 0,025 MHz

nach oben oder unten im UKW-Band gesetzt. Dadurch ist eine

genaue Abstimmung auf die gewünschte Sendefrequenz

möglich. Im Mittelwelle-Frequenzband (AM) ist der Schritt für

eine Abstimmung 9 kHz oder 10 kHz, je nach C440-Version.

Dieser Einstellmodus eignet sich sehr gut für den Empfang von

Sendern, die für eine automatische Sendersuche zu schwach

sind. Ist ein Radiosender genau abgestimmt, leuchtet

“>TUNED<” im Anzeigefeld auf.

HINWEIS: Die Einstelltasten “SEARCH/PRESET” werden auch in

Verbindung mit “MEMORY” (Nr. 6) und “TUNE/SEARCH” (Nr. 10)

verwendet, um Voreinstellungen hinzuzufügen und zu benennen.

Weitere Informationen dazu finden Sie im Kapitel “Speichern,

Abrufen und Benennen von Voreinstellungen”.

5. MISCHEN (BLEND)

Der Empfang von schwachen oder weit entfernten Stereo-

Radiosendern wird oft durch starke Störgeräusche beeinträchtigt,

weil das Antennensignal zu schwach ist. Durch Umschalten in den

Mono-Betrieb werden die Störgeräusche zwar reduziert, jede

Stereo-Information geht dabei aber verloren. Die sogenannte

“Blend”-Einrichtung von NAD ermöglicht die Reduzierung von

Störgeräuschen bei gleichzeitigem Erhalt eines gewissen Pegels

für die Stereotrennung an Stelle eines Mono-Betriebes.

Die Taste “BLEND” schaltet die Blend-Funktion entweder ein oder

aus. Im aktiven Zustand leuchtet im Anzeigefeld “BLEND” auf.

6. SPEICHER (MEMORY)

Die Speichertaste wird dazu verwendet, Radiosender in den drei

Voreinstellungsgruppen oder benutzerdefinierte Namen in den

Voreinstellungen für Radiosender, die kein RDS-Signal senden, zu

speichern. “MEMORY” wird in Verbindung mit den Tasten

“SEARCH/PRESET” (Nr. 4) und “TUNE/PRESET” (Nr. 10)

verwendet. Ist Memory aktiv, blinkt die Voreinstellungsnummer

und im Anzeigefeld leuchtet in roter Schrift “MEMORY” auf.

Weitere Informationen dazu finden Sie im Kapitel “Speichern,

Abrufen und Benennen von Voreinstellungen”.

HINWEIS: Die 120 V-Versionen (Nordamerika) verfügen nicht

über eine RDS-Funktion (Radio Data System).

7. UKW-STUMMSCHALTUNG/MODUS

(FM MUTE/MODE)

In dieser Taste sind zwei Funktionen vereint. Der Tuner wird vom

Stereo- in den Mono-Betrieb geschaltet und gleichzeitig die

Stummschaltung deaktiviert. Der Schaltkreis für die

Stummschaltung blendet den Tuner bei einer Sendersuche oder

Abstimmung zwischen den Radiosendern aus. Auf diese Weise

wird das Rauschen beim Abstimmen vermieden.

Sehr schwache Radiosender können durch die Stummschaltung

allerdings auch unterdrückt werden. Ein schwacher Stereo-

Radioempfang wird zudem durch ein starkes

Hintergrundrauschen gestört. Umschalten in den Mono-Betrieb

und Deaktivieren der Stummschaltung durch Drücken der Taste

“FM MUTE/MODE” verbessert den Empfang und blendet die

meisten oder sogar alle Hintergrundstörgeräusche aus.

Im normalen Betrieb ist die Stummschaltung aktiviert und im

Anzeigefeld leuchtet “FM MUTE” auf. Drücken Sie die Taste “FM

MUTE/MODE” wenn Sie die Stummschaltung deaktivieren und

vom Stereo- in den Monoempfang schalten möchten. “FM MUTE”

verlöscht daraufhin im Anzeigefeld. Drücken Sie “FM

MUTE/MODE” erneut, um zum automatischen Stereo-UKW-

Empfang zurückzukehren.

8. PROGRAMMSERVICE/RADIOTEXT (PS/RT)

(NUR RDS-VERSIONEN)

Bei Radiosendern mit RDS kann mit der Taste “PS/RT” zwischen

drei verschiedenen Anzeigemodi umgeschaltet werden. Jeder

Tastendruck ruft nacheinander einen der drei Modi auf:

a) Im Standardmodus wird der RDS-Name des Radiosenders angezeigt.

PS (Program Service, normalerweise der Rufname, z. B. BBC R3).

b) Drücken Sie die Taste im Standardmodus einmal, erscheint

Radiotext (RT). Dieser kann aus dem Programmnamen, dem

Namen des Moderators, dem gerade gespielten Titel usw. bestehen.

Der Text läuft kontinuierlich in den 8 alphanumerischen

Anzeigesegmenten. Es dauert ein paar Sekunden bis der Tuner die

RT-Informationen gesammelt hat. Deshalb wird unmittelbar nach

dem Senderabstimmen und Auswählen von RT im Anzeigefeld

“WAIT” und der Name des Radiosenders angezeigt.

c) Drücken Sie die Taste im Radiotext-Modus, wird die

Radiosendefrequenz angezeigt. Drücken Sie die Taste erneut

zur Rückkehr in den Standardmodus (a).

Bei Empfang eines Radiosenders ohne RDS

Die Taste “DISPLAY” schaltet die Anzeige entweder auf die

Radiosendefrequenz oder den vom Benutzer eingegebenen

Sendernamen. Wurde kein Name eingegeben, leuchtet das

Anzeigefeld nur einmal kurz auf.

HINWEIS: Die 120 V-Versionen (Nordamerika) verfügen nicht

über eine RDS-Funktion (Radio Data System).

8. ANZEIGE (DISPLAY)

(NUR VERSIONEN OHNE RDS)

Die Taste “DISPLAY” schaltet die Anzeige entweder auf die

Radiosendefrequenz oder den vom Benutzer eingegebenen

Sendernamen. Wurde kein Name eingegeben, leuchtet das

Anzeigefeld nur einmal kurz auf.

9. ZEICHEN (CHARACTER)

Mit der Taste “CHARACTER” wird der Name einer

Radiosendervoreinstellung eingegeben, der bei einer

Senderauswahl angezeigt werden soll. Diese Taste wird in

Verbindung mit den Tasten “TUNE/PRESET” (Nr. 10) und

“MEMORY” (Nr. 6) verwendet. Weitere Informationen dazu

finden Sie im Kapitel “Speichern, Abrufen und Benennen von

Voreinstellungen”.

10. ABSTIMMUNG/VOREINSTELLUNG

(TUNE/PRESET UND )

Die Funktion dieser Tasten ist abhängig von dem im Anzeigefeld

angezeigten und mit der Taste “SEARCH/PRESET” (Nr. 4)

ausgewählten Einstellmodus. Im Normalbetrieb gibt es drei Modi:

a) Voreinstellungsmodus: Drücken Sie für eine niedrigere

Voreinstellungsnummer und für eine höhere. Diese

Funktion arbeitet mit “Überlauf”, d. h., wenn Sie bei der

höchsten Voreinstellungsnummer die Taste drücken,

wird wieder die niedrigste Voreinstellungsnummer angezeigt.

b) Suchlaufmodus: Durch Drücken auf oder der

Einstelltaste “TUNE/PRESET” (Nr. 10) kann die automatische

Senderabstimmung nach oben bzw. unten im Frequenzband

gestartet werden. Der Tuner sucht automatisch nach dem ersten

einigermaßen starken Radiosender und hält dann an. Drücken

Sie zur weiteren Suche die Taste “TUNE/PRESET” erneut.

c) Durch Drücken auf oder der Einstelltaste

“TUNE/PRESET” (Nr. 10) können Sie manuell nach oben bzw.

unten im Frequenzband eine bestimmte Sendefrequenz genau

einstellen.

Weitere Informationen dazu finden Sie auch im Abschnitt 4.

HINWEIS: Die Einstelltaste “TUNE/PRESET” werden ebenfalls in

Verbindung mit den Tasten “MEMORY” (Nr. 6) und

“SEARCH/PRESET” (Nr. 4) für das Hinzufügen und Speichern von

benutzerdefinierten Namen für Voreinstellungen verwendet.

Weitere Informationen dazu finden Sie im Kapitel “Speichern,

Abrufen und Benennen von Voreinstellungen”.

15. ANZEIGEFELD (DISPLAY PANEL)

Im Anzeigefeld werden Infomationen über die Betriebsmodi des

NAD C440 und den gerade eingestellten Radiosender angezeigt.

Der Senderdatenbereich (STATION DATA) zeigt den

Radiosendernamen, die Frequenz und andere über RDS

empfangene oder vom Benutzer manuell eingegebene

Informationen an.

SPEICHERN, ABRUFEN UND BENENNEN VON

VOREINSTELLUNGEN

Voreinstellung speichern:

• Stellen Sie den für eine Voreinstellung gewünschten

Radiosender ein (siehe Kapitel “Frontplattenelemente”,

Abschnitt 4). Überträgt der Sender RDS-Informationen, leuchtet

der RDS-Indikator auf und Kurzzeichen oder Name des Senders

werden im Anzeigefeld dargestellt. Bei Radiosendern ohne RDS

wird nur die Radiosendefrequenz angezeigt.

• Drücken Sie die Taste “MEMORY” (Nr. 6) zur Speicherung dieses

Senders als Voreinstellung. Im Anzeigefeld leuchtet “Memory” auf

und der Voreinstellungsabschnitt beginnt zu blinken.

• Drücken Sie “BANK” (Nr. 3) zur Auswahl einer der drei

Voreinstellungsgruppen (A, B oder C), zu der der Sender

hinzugefügt werden soll. Wählen Sie mit oder der

Einstelltaste “TUNE/PRESET” die im Anzeigefeld blinkend

dargestellte Voreinstellungsnummer (1 bis 10) für den

Radiosender aus, und drücken Sie anschließend die Taste

“MEMORY” (Nr. 6) erneut. Die Anzeige “Memory” im

Anzeigefeld verschwindet und die Radiosenderdaten befinden

sich im Speicher des NAD C440.

Möchten Sie den Speichermodus beenden, ohne einen

Radiosender abzuspeichern, berühren Sie mindestens 8

Sekunden lang keine Einstelltasten mehr und der Speichermodus

wird automatisch verlassen. Die voreingestellten Radiosender

werden in einem gepufferten Speicher abgelegt. Diese

Informationen bleiben auch nach einem vollständigem

Ausschalten oder Trennen des Gerätes vom Netz für mehrere

Wochen erhalten.

HINWEIS: Ein neuer Radiosender kann in einen freien

Voreinstellungsplatz eingegeben oder eine bereits programmierte

Voreinstellung kann überschrieben werden. Dadurch werden alle

bisher auf diesem Voreinstellungsplatz gespeicherten Daten ersetzt.

ABRUFEN EINER SENDERVOREINSTELLUNG

• Wählen Sie zur Auswahl einer Sendervoreinstellung den

Voreinstellungsmodus. Drücken Sie dazu die Taste

“SEARCH/PRESET” (Nr. 4) so oft, bis im Anzeigefeld “PRESET”

aufleuchtet.

• Wählen Sie mit der Taste “BANK” (Nr. 3) die gewünschte

Voreinstellungsgruppe aus (A, B oder C im Anzeigefeld).

• Wählen Sie mit oder der Einstelltaste

“TUNE/PRESET” (Nr. 10) die Sendervoreinstellung aus, bis die

gewünschte im Anzeigefeld erscheint.

Jeder nicht verwendete Voreinstellungsplatz wird übersprungen.

Eine Voreinstellungsgruppe kann nur ausgewählt werden, wenn

mindestens ein Sender darin gespeichert ist.

LÖSCHEN EINER GESPEICHERTEN

VOREINSTELLUNG

Ein Voreinstellungsplatz kann frei gemacht werden, indem die

darin enthaltene Information gelöscht wird:

• Wählen Sie die Voreinstellung, die gelöscht werden soll.

• Drücken Sie die Taste “MEMORY” (Nr. 6), halten diese

gedrückt, und drücken ebenfalls die Taste “FM MUTE/MODE”

(Nr. 7). Die Voreinstellung wird dann gelöscht und als

Voreinstellungsnummer erscheint “--”.

Einen neuen Radiosender können Sie auch in einen bereits

belegten Voreinstellungsplatz speichern. Wiederholen Sie dazu

einfach den Vorgang der Voreinstellungsspeicherung und ersetzen

dabei den bestehenden Sender mit einem anderen.

SPEICHERN EINES NAMENS FÜR EINEN

RADIOSENDER

Werden von einem Radiosender RDS-Informationen übertragen,

zeigt der NAD C440 automatisch die Senderkennnung an, wenn

die dazugehörende Voreinstellung ausgewählt wird. Der Tuner

zeigt bei anderen Sendern ohne RDS oder Mittelwellesendern

zwar automatisch deren Sendefrequenzen an, sie können aber zur

einfacheren Erkennung des in der Voreinstellung gespeicherten

Senders ebenfalls den Sendernamen im Klartext eingeben:

• Wählen Sie die Voreinstellung zur Benennung aus.

• Drücken Sie die Taste “CHARACTER” (Nr. 9) und die erste

Stelle im Senderdatenbereich des Anzeigefeldes beginnt zu

blinken.

• Drücken Sie entweder oder der Einstelltaste

“TUNE/PRESET” (Nr. 11) zur Auswahl des ersten Zeichens

(siehe Zeichenliste).

• Drücken Sie danach “MEMORY” (Nr. 6), um das erste Zeichen

zu speichern. Die nächste Stellle auf der Eingabezeile wird

dann aktiviert.

• Wählen Sie wieder mit den Einstelltasten “TUNE/PRESET” das

nächste Zeichen für den Namen und drücken anschließend für

eine Speicherung “MEMORY” Fahren Sie auf diese Weise so

lange mit der Eingabe fort, bis alle Zeichen (bis zu 8)

eingegeben sind.

• Drücken Sie zur Speicherung des ganzen Namens die Taste

“CHARACTER” erneut.

Es stehen 54 Zeichen einschließlich eines Leerzeichens zur

Verfügung.

HINWEIS: Diese Funktion ist nur für Sender ohne RDS

einsetzbar. Bei Radiosendern mit RDS wird immer der gesendete

Name angezeigt, der mit der Taste “CHARACTER” auch nicht

überschrieben werden kann.

HINWEIS: Die 120 V-Versionen (Nordamerika) verfügen nicht

über eine RDS-Funktion (Radio Data System).

PROBLEMLÖSUNG

KEIN TON • Keine Netzkabelverbindung oder Netz

nicht eingeschaltet

• Falsche Signalverbindungen

• Kein Sender ausgewählt oder sehr

schwaches Signal mit aktiviertem FM MUTE.

• Interne Sicherung durchgebrannt

• Netzkabel überprüfen

• Verbindungen zum Verstärker

überprüfen

• Sender nachstellen oder FM MUTE

deaktivieren

• Händler aufsuchen

Problem Ursache Abhilfe

KEIN TON IN EINEM KANAL • Signalanschlußleitungen zum

Verstärker ausgesteckt oder beschädigt

• Signalanschlußleitungen und

Verbindungen überprüfen

RAUSCHEN, EMPFANGSSTÖRUNGEN • Schwaches Signal • Senderabstimmung überprüfen.

Antenne einstellen oder ersetzen

EMPFANG VERZERRT • Überlagerungen oder Streuungen von

anderen Sendern

• Senderabstimmung überprüfen.

Antenne einstellen oder ersetzen

MITTELWELLE (AM)- UND UKW (FM)-

EMPFANG MIT PFEIFENDEN UND

BRUMMENDEN GERÄUSCHEN.

• Störungen durch andere elektrische

Verbraucher - Computer,

Spielekonsolen

• Senderabstimmung überprüfen.

Störendes elektrisches Gerät

ausschalten oder Abstand vergrößern

MITTELWELLE (AM)-EMPFANG MIT

PFEIFENDEN UND BRUMMENDEN

GERÄUSCHEN

• Störungen durch fluoreszierende

Beleuchtung oder Elektromotore

• Senderabstimmung überprüfen.

Mittelwelle-Antenne einstellen oder

ersetzen

KEINE RDS-INFORMATIONEN • Sendersignal zu schwach

• Sender überträgt keine RDS-Daten

• Senderabstimmung überprüfen.

Antenne einstellen oder ersetzen

• Keine Abhilfe

_A B C D E F G H

I J K L M N O P Q

R S T U V W

X Y Z

" & ' ( ) + , –

. / = ? [\]| 0

1 2 3 4 5 6 7 8 9

NOTAS SOBRE LA INSTALACION

Su NAD C440 ha de colocarse sobre una superficie firme y nivelada

.Evite poner el equipo a la luz directa del sol o cerca de fuentes de calor

o humedad o en posiciones mal ventiladas. Se entrega con conductores

RCA para conexión con su amplificador. Asegure que los conductores

y conectores no estén dañados en modo alguno y que todos los

conectores estén firmemente empujados a fondo. Si el equipo no va a

usarse durante algún tiempo, desconecte el enchufe de la toma de CA.

Si entra agua en su NAD C440, corte la alimentación eléctrica al equipo

y quite el enchufe de la toma de CA. Haga que un técnico de servicio

cualificado inspeccione el equipo antes de intentar usarlo otra vez.

No quite la cubierta, no hay piezas capaces de ser objeto de servicio

por el usuario en el interior.

Use un paño seco suave para limpiar el equipo. Si es necesario,

humedézcalo un poco con agua jabonosa. No use soluciones que

contengan benzol ni otros agentes volátiles.

COMIENZO RAPIDO

Use el conductor RCA-a-RCA para conectar las salidas izquierda y

derecha del NAD C440 a la entrada Tuner Input de su

amplificador.

1. Enchufe el cordón de alimentación eléctrica CA.

2. Conecte la antena AM y FM.

3. Conecte las salidas de C440 al amplificador.

4. Pulse el pulsador POWER (No. 1) para encender el NAD C440.

5. Pulse el pulsador AM/FM (No. 2) para seleccionar recepción

de AM o FM.

6. Pulse Search/Preset (búsqueda/preajuste) hasta que se

indique en pantalla “SEARCH” para seleccionar el modo

Search.

7. Use TUNE/PRESET para seleccionar una estación.

CONEXIONES DEL PANEL TRASERO

1. ANTENA DE AM

Se suministra con el NAD C440 una antena de bucle AM que se

necesita para recibir AM. Para conectar la antena AM, pulse

primero las llaves de los terminales de Antena abajo. Inserte los

cables desnudos de la antena en los orificios de los terminales y

empuje arriba las llaves de conector otra vez para sujetar la

conexión (vea fig. 2).

Compruebe varias posiciones de la antena pero asegure siempre

que el bucle esté colocado verticalmente para mejor recepción. Si

se pone la antena cerca de artículos metálicos grandes como

estanterías metálicas o radiadores puede producirse interferencia

con la recepción.

2. ANTENA DE FM

Se incluye una antena de cable de cintas de FM que debe conectarse

al conector FM situado en la parte trasera del equipo (las versiones

de 120 V (Norteamérica) han de usar el adaptador ‘Balun’ que se

suministra - vea fig 1). La antena de cintas debe montarse sobre una

superficie vertical y colocarse de forma que constituya una ‘T’.

Experimente con la posición de la antena para encontrar la

colocación que de la mejor fuerza de señal y el menor ruido de

fondo. Normalmente una señal FM inadecuada produce altos

niveles de ruido de fondo, especialmente en estéreo, e interferencia

de fuentes eléctricas externas. En zonas de recepción defectuosa de

FM, el rendimiento de la sección del sintonizador puede mejorarse

usando una antena FM montada externamente. Un instalador

cualificado de antenas le podrá asesorar y montar una antena

recomendada para sus condiciones de recepción.

3. OUTPUT (SALIDA)

Usando conductores dobles RCA-a-RCA, conecte las salidas de

audio de izquierda (blanca) y derecha (roja) a la entrada ‘Tuner’

u otra entrada de nivel de línea como entrada ‘Aux’ de su

amplificador.

4. NAD LINK IN, OUT

(ENTRADA, SALIDA DE CONEXIÓN NAD)

El conector NAD-Link se usa para pasar órdenes de otros equipos

que tengan conectores NAD-Link. Esto permite control central de

un sistema completo, y también algunas de las funciones básicas

del NAD C440 controladas usando un control remoto de

amplificador con conexión NAD o da el control del sistema desde

más de una habitación. Para funcionar con estos otros equipos,

conecte la NAD-Link In del Sintonizador a la NAD-Link Out del

otro equipo. Los conectores NAD-Link pueden encadenarse en

margarita, IN con OUT, de modo que se controle un sistema

completo desde las facilidades de control remoto de un solo

equipo.

5. CORDON DE LINEA CA

Enchufe el cordón de alimentación eléctrica CA en una toma CA

de pared con corriente o a una salida cómoda de CA de la parte

trasera de su amplificador.

CONTROLES DEL PANEL DELANTERO

1. POWER ON/OFF (ALIMENTACIÓN

ELÉCTRICA CONECTADA/DESCONECTADA)

POWER cambia el sintonizador ente On (conectado) y Off

(desconectado). Si se pulsa el interruptor Power se conecta el

Sintonizador, lo que se indica con el Panel Visualizador que se

pone activo. Si se pulsa el pulsador POWER otra vez se desconecta

el equipo.

El C440 usa un sistema de respaldo de memoria para memorizar

la información de estaciones de preajuste Preset. Esta

información se retiene durante varias semanas, incluso aunque el

equipo se desconecte completamente o se desenchufe.

NOTA: Cuando se conecta la alimentación eléctrica, el C440

vuelve a la última estación sintonizada antes de que el equipo se

desconectara. Esto le permite a usted hacer grabaciones de

cronómetro usando un cronómetro y grabadora externos.

2. AM/FM

El pulsador AM/FM cambia el sintonizador de la banda AM a la

banda FM y viceversa. El Panel Visualizador muestra la frecuencia

de la estación sintonizada y la banda seleccionada. La

sintonización FM está en incrementos de 0,025 MHz. la

sintonización AM está en incrementos de 9 kHz o 10 kHz, según

sea la versión.

Sintonizador AM/FM Estereo NAD C440

3. BANK (BANCADA)

Si se pulsa Bank se cambia entre las tres Bancadas de Memoria

de Preajustes del C440 (A, B o C). Cada una de estas bancadas

puede tener hasta 10 estaciones de Preajustes. Estas Bancadas

pueden tener una mezcla de estaciones AM o FM cada una. La

Bancada seleccionada se muestra en el Panel Visualizador. Usted

puede usar las bancadas para clasificar sus Preajustes, por

ejemplo por tipo de estación (Bancada A para estaciones de

música Rock/Pop; la Bancada B para estaciones de música

Clásica; la Bancada C para estaciones de música de Jazz. Vea el

capítulo separado titulado “Memorización, restablecimiento y

nombramiento de Preajustes” para más información.

4. SEARCH/PRESET

El pulsador Search/Preset repasa entre estos tres diferentes

modos de sintonización, cada pulsación sucesiva del pulsador

activa el siguiente de los tres modos.

a) Modo Preset (estación de preajuste): en este modo usted

puede usar el pulsador Tune/Preset (No. 10) para seleccionar

una estación Preset. Cuando se selecciona el Modo Preset en

la pantalla se enciende la palabra “PRESET”.

b) Modo Search: Pulsando el pulsador Tune/Preset (10) o

usted puede activar sintonización automática

respectivamente arriba o abajo de la banda de frecuencia. El

sintonizador buscará automáticamente la primera estación de

radio razonablemente potente, y allí se parará. Pulse otra vez

el pulsador Tune/Preset para comenzar otra vez la búsqueda,

se enciende en el visualizador la palabra “SEARCH”. Si se

recibe una estación estéreo también se enciende la palabra

“STEREO” en rojo en el visualizador a no ser que se haya

activado FM Mute/Mode (No. 7).

c) Modo de Sintonización: Pulsando el pulsador Tune/Preset (No.

10) o usted puede activar sintonización manual

respectivamente arriba o abajo de la banda de frecuencia para

sintonización exacta de una frecuencia específica. Mantenga

uno de los dos pulsadores Tune/Preset apretado hasta que esté

usted en la proximidad de la frecuencia deseada (use

para sintonizar hacia arriba en frecuencia; para

sintonizar hacia abajo). Con cada pulsación sucesiva de las

teclas, el sintonizador realiza etapas de 0,025 MHz en FM de

modo que usted puede sintonizar exactamente la frecuencia

deseada. Para AM las etapas de sintonización pueden ser de 9

kHz o 10 kHz, según la versión de su C440. Este modo de

sintonización también puede ser útil cuando intente recibir

una estación de radio que sea demasiado débil para el modo

Search. Cuando se sintoniza exactamente una estación, en el

visualizador se enciende la palabra “>TUNED<”.

NOTA: Los pulsadores Search/Preset se usan también con los

pulsadores Memory (No. 6) y Tune/Search (No. 10) para añadir

y memorizar nombres definidos por el usuario para los Preset.

Vea el capítulo separado “Memorización, restablecimiento y

nombramiento de estaciones Preset” para más información.

5. BLEND (MEZCLA)

Algunas veces se reciben estaciones de radio estéreo débiles o

remotas con ruido de fondo porque la señal de antena es

demasiado débil. Poniendo el sintonizador en mono se reduce la

cantidad de ruido y ruido de fondo pero a costa de cualquier

información estéreo. La prestación NAD Blend le permitirá

reducir la cantidad de ruido y ruido de fondo manteniendo

todavía algún nivel de separación estéreo, en lugar de mono.

El pulsador Blend alterna entre activación o desactivación de la

prestación Blend, cuando se activa, se enciende “BLEND” en el

visualizador.

6. MEMORY (MEMORIA)

Se usa Memory para memorizar estaciones en las tres bancadas

Preset Memory o para memorizar nombres definidos por el

usuario para estaciones Preset no RDS. Se usa con los pulsadores

Search/Preset (No. 4) y Tune/Preset (No. 10). Cuando está activa

Memory, el número del Preset se pone en intermitente y se

muestra en el Panel Visualizador el indicador ‘MEMORY’ en rojo.

Vea el capítulo separado “Memorización, restablecimiento y

nombramiento de Presets” para más información.

NOTA: Las versiones de 120 V (Norteamérica) no tienen RDS

(Sistema de Datos de Radio).

7. FM MUTE/MODE

(MODO DE SILENCIAMIENTO DEL FM)

Este pulsador combina dos funciones: cambia el sintonizador de

Stereo a Mono y desactiva los circuito de silenciamiento al mismo

tiempo. Estos circuito silencian el sintonizador entre las

estaciones de radio cuando se busca o sintoniza. De esta manera

el ruido de sintonización se evita.

No obstante, las señales de estación de radio muy débiles pueden

suprimirse con el circuito de silenciamiento, si tal estación muy

débil está en estéreo tendrá un nivel alto de ruido de fondo.

Cambiando a Modo Mono y desactivando el circuito de

silenciamiento pulsando el pulsador FM MUTE/MODE se permite

escuchar la estación y cancelar la mayoría o la totalidad de este

ruido de fondo.

En funcionamiento normal el circuito de silenciamiento está

activado, el visualizador indica “FM MUTE”. Pulse el pulsador FM

Mute/Mode para desactivar el circuito de silenciamiento y

cambiar de recepción estéreo a recepción mono. Se apaga en el

visualizador “FM MUTE”. Pulse otra vez el interruptor FM

Mute/Mode para volver al funcionamiento Auto Stereo FM.

8. PS/RT (EN VERSIONES RDS SÓLO)

Con estaciones que llevan información RDS, el pulsador PS/RT

repasa entre tres modos diferentes de visualización, cada

pulsación sucesiva del pulsador activa el siguiente de los tres

modos:

a) En el modo default (por defecto), se visualiza el nombre de la

estación RDS, Servicio de Programas (PS, normalmente las

letras del nombre de la estación, por ejemplo BBC R3).

b) Después del modo por defecto, pulse el pulsador una vez para

visionar Texto de Radio (RT). Este puede ser información

adicional como el nombre del presentador o programa, qué

canción se está escuchando, etc. Este texto se repasa

continuamente en los 8 segmentos de visualizador

alfanumérico. Se tarda unos segundos para que el sintonizador

reúna la información RT, por lo tanto inmediatamente después

de sintonizar una estación y seleccionar para ver el visualizar

RT se indica “WAIT” (espere) y por defecto se pasa al nombre

de la estación.

c) Pulse el pulsador a partir del modo de visualizador RT para

visualizar la frecuencia de la estación. Púlselo otra vez para

volver a modo de por defecto (a).

Cuando esté sintonizado con una estación no RDS

El pulsador Display (visualizador) alterna el visualizador para

mostrar la frecuencia de la estación o el nombre de la estación

introducido por el usuario. Si no se ha introducido nombre por

el usuario el visualizador sólo centellea una vez.

NOTA: Las versiones de 120 V (Norteamérica) no tienen RDS

(Sistema de Datos de Radio).

8. VISUALIZADOR

(EN VERSIONES NO RDS SÓLO)

El pulsador Display alterna el visualizador para mostrar la

frecuencia de la estación o el nombre de estación introducido por

el usuario. Si no se ha introducido nombre por el usuario el

visualizador sólo centellea una vez.

9, CHARACTER (CARÁCTER)

El pulsador Character se usa para introducir los nombres de las

estaciones de radio de preajuste Preset para visualizarlos cuando

se seleccione la estación. Se usa con los pulsadores Tune/Preset

(No. 10) y MEMORY (No. 6). Vea el capítulo separado

“Memorización, restablecimiento y nombramiento de Presets”

para más información.

10. TUNE/PRESET Y

La función de estos pulsadores depende del modo de

sintonización indicado en el visualizador y seleccionado con el

pulsador Search/Preset (No. 4). En funcionamiento normal hay 3

modos:

a) Modo Preset: Pulse el pulsador para repasar hasta llegar

a un Preset de número inferior; pulse el pulsador para

repasar hasta llegar a un número superior de Preset. Esta es

una función tipo “vuelta completa”, de modo que va desde el

número de Preset más alto del sintonizador hasta el número

de Preset más bajo cuando se pulsa .

b) Modo Search: Pulsando el pulsador Tune/Preset (10) o

usted puede activar la sintonización automática de banda

de frecuencia arriba o abajo respectivamente. El sintonizador

buscará automáticamente la primera estación de radio

razonablemente potente, y allí se parará. Pulse otra vez el

pulsador Tune/Preset para comenzar otra vez la búsqueda.

c) Pulsando el pulsador Tune/Preset (No. 10) o usted

puede activar sintonización manual respectivamente arriba o

abajo de la banda de frecuencia para sintonización exacta de

una frecuencia específica.

Vea también la sección 4 para información adicional.

NOTA: Los pulsadores Tune/Preset se usan también con el

Memory (No. 6) y Search/Preset (No. 4) para añadir y memorizar

nombres definidos por el usuario para los Preset. Vea el capítulo

separado “Memorización, restablecimiento y nombramiento de

estaciones Preset” para más información.

15. PANEL VISUALIZADOR

El Panel Visualizador muestra información sobre los modos

operativos del NAD C440 e información sobre la estación

actualmente seleccionada.

STATION DATA (datos de estación) Visualiza el nombre de la

estación, frecuencia y demás información suministrada sobre el

servicio RDS introducida manualmente por el usuario.

MEMORIZACION, RESTABLECIMIENTO Y

NOMBRAMIENTO DE ESTACIONES DE

PREAJUSTE

Para memorizar una estación Preset:

• Sintonice la estación de radio que desea introducir en un

Preset (vea el capítulo “Controles del Panel Delantero”,

sección 4). Si la estación transmite información RDS, se

encenderá el indicador RDS y las iniciales de la estación se

mostraran en el Panel Visualizador. Si se encuentra una

estación no RDS, se muestra únicamente la frecuencia.

• Para memorizar tal estación como preajuste Preset, pulse

Memory (No. 6). Se muestra en el visualizador el indicador

Memory y se pone en intermitente la sección Preset del Panel

Visualizador.

• Pulse Bank (No. 3) para seleccionar cuál de las tres Bancadas

de Presets (A, B o C) es donde usted desea memorizar la

información de la estación. Pulse el pulsador Tune/Preset

o para seleccionar el número de Preset que usted desea

asignar a la estación (de 1 a 10), que se muestra como

número en intermitente en el Panel Visualizador, y luego pulse

otra vez Memory (No. 6). Se apaga la luz de Memory en el

Panel Visualizador y la estación está ahora memorizada en la

memoria de su NAD C440.

Para salir del modo Memory sin memorizar ninguna estación,

deje todos los controles de sintonizador sin tocar; el modo

Memory se cancela automáticamente así mismo transcurridos 8

segundos. Los reajustes Memory Presets tienen un respaldo de

memoria, de modo que permanecerán memorizados varias

semanas aunque se desconecte o desenchufe de la alimentación

de la red el Receptor.

NOTA: Usted puede introducir una nueva estación en un Preset

no usado o sobreescribir un Memory Preset programado

existente. Haciendo esto usted cambia todos los datos que tenía

antes el tal número de Preset.

PARA RESTABLECER UNA ESTACIÓN DE

PREAJUSTE

• Para seleccionar una estación Preset, seleccione modo Preset

pulsando el pulsador Search/Preset (No. 4) hasta que se

encienda en el visualizador “PRESET”.

• Pulsando el pulsador Bank (No. 3) seleccione la Bancada de

Reajustes que desea usar (A, B o C que se indicará en el

visualizador).

• Pulse los pulsadores Tune/Preset o (No. 10) hasta

que se encuentre el Preset correcto y se muestre en el Panel

Visualizador.

Se saltarán todos los Presets no usados y no es posible seleccionar

una Bancada a no ser que haya por lo menos un Preset

memorizado en ella.

PARA BORRAR UNA ESTACIÓN DE

PREAJUSTE

Usted puede vaciar una Preset borrando la información

memorizada:

• Seleccione el Preset que ha de vaciarse.

• Pulse el pulsador Memory (No. 6), manténgalo apretado y

pulse el pulsador FM Mute/Mode (No. 7). Entonces el Preset

se borrará y aparecerá “--” como número del Preset.

Usted puede también memorizar una nueva estación en un Preset

usado, simplemente realizando el proceso de memorización de

Preset y poniendo una nueva estación sobre la estación existente.

Table of contents

Languages:

Popular Tuner manuals by other brands

Ortega

Ortega SEA DEVIL user manual

Korg

Korg GA-50 owner's manual

Crestron

Crestron AM/FM/TV Tuner operating guide

MFJ

MFJ MatchMaker 212 quick start guide

Toa

Toa WT-5800 operating instructions

Mitsubishi Electric

Mitsubishi Electric 840 Series Quick setup guide

Samson

Samson CT260H owner's manual

Sanyo

Sanyo CDF-MS11 instruction manual

Meridian

Meridian 504 user guide

Steren

Steren COM-255 user manual

Sirius Satellite Radio

Sirius Satellite Radio SiriusConnect SBTV091807a user guide

Sirius Satellite Radio

Sirius Satellite Radio XM Direct Home user guide

Pioneer

Pioneer F-99X Service manual

Korg

Korg AW-OTB owner's manual

Rotel

Rotel RT-550 owner's manual

Korg

Korg GA-2 owner's manual

Novus

Novus NVR-4204P4-H1 user manual

Amiko

Amiko MultiTracker 3 user manual

NAD C440 User manual

Popular Tuner manuals by other brands
