Nakayama DORAGON Premium Series User manual

Μετάφραση του πρωτοτύπου των
οδηγιών χρήσης
Owner’s manual
Art Nr: 019008
WWW.NAKAYAMATOOLS.COM
PB6300|
Θαμνοκοπτικό

2
WWW.NAKAYAMATOOLS.COM
Περιγραφή συμβόλων
Τα σύμβολα που χρησιμοποιούνται στο εγχειρίδιο αυτό είναι για να σας κάνουν να δώσετε
προσοχή σε πιθανούς κινδύνους. Διαβάστε και κατανοήστε καλά τα σύμβολα αυτά. Οι
προειδοποιήσεις δεν αποφεύγουν τον κίνδυνος χωρίς να προβείτε εσείς στους κατάλληλους
μεθόδους αποφυγής.
Το σύμβολο αυτό υποδεικνύει μια κατάσταση κινδύνου που μπορεί να
προκαλέσει σοβαρό τραυματισμό. Για την μείωση του κινδύνου ακολουθήστε
τις οδηγίες που σας δίνονται.
Πριν από κάθε χρήση διαβάστε προσεχτικά τις οδηγίες και ακολουθήστε όλες
τις σημειώσεις και τις προειδοποιήσεις ασφαλείας.
Συμμορφώνεται με τα σχετικά στάνταρ ασφαλείας.
Κρατήστε τα παιδιά και άλλα άτομα τουλάχιστον 15 μέτρα μακριά από το
μηχάνημα και το χώρο εργασίας.
Η εξάτμιση και άλλα μέρη του μηχανήματος μπορεί να ζεσταθούν κατά την
χρήση, μην τα ακουμπήσετε.
Η βενζίνη είναι πολύ εύφλεκτη. Αποφύγετε το κάπνισμα και να έρθετε σε επαφή
με εστίες φωτιάς και σπίθες.
Προσέξτε τα αντικείμενα που μπορεί να εκτοξευτούν κατά την χρήση. Μην
λειτουργείτε το μηχάνημα χωρίς να είναι τοποθετημένος ο προφυλακτήρας.
Σήμανση στροφών
Προσοχή κίνδυνος τραυματισμού του ποδιού από τον δίσκο κοπής.
Φορέστε κράνος, ωτοασπίδες και γυαλιά προστασίας όταν λειτουργείτε το
μηχάνημα.
Φορέστε υποδήματα προστασίας κατά την χρήση του μηχανήματος.
Φορέστε γάντια προστασίας κατά την λειτουργία με το μηχάνημα.
Τάπα καυσίμου για την εισαγωγή της μίξης καυσίμου.

3
WWW.NAKAYAMATOOLS.COM
Οδηγίες ασφαλείας
Το μηχάνημα αυτό δεν είναι σχεδιασμένο για χρήση από παιδιά ή από άτομα που δεν γνωρίζουν
καλά την λειτουργία του. Η λειτουργία θα πρέπει να γίνεται μόνο κάτω από την επίβλεψη
ενηλίκου που γνωρίζει καλά το μηχάνημα και την χρήση του.
Τα παιδιά θα πρέπει να επιβλέπονται έτσι ώστε να μην παίζουν με το μηχάνημα.
1) Εκπαίδευση
-Διαβάστε προσεχτικά τις οδηγίες χρήσης. Γνωρίστε τους διακόπτες και την κατάλληλη
χρήση του μηχανήματος.
-Το μηχάνημα έχει σχεδιαστεί για την κοπή γρασιδιού και θάμνων και δεν θα πρέπει
να χρησιμοποιείται για άλλο λόγο.
-Μην αφήνετε παιδιά ή άτομα που δεν γνωρίζουν την χρήση να χρησιμοποιήσουν το
μηχάνημα . Τοπικοί κανονισμοί μπορεί να περιορίσουν την ηλικία του χρήστη.
-Μην χρησιμοποιείτε το μηχάνημα όταν υπάρχουν άλλα άτομα και παιδιά κοντά στο
χώρο εργασίας.
-Ο χρήστης είναι υπεύθυνος για ατυχήματα ή κινδύνους που μπορεί να προκύψουν
κατά την χρήση.
-Αποφύγετε την εσωτερική χρήση. Τα καυσαέρια περιέχουν μονοξείδιο του άνθρακα
που είναι πολύ επικίνδυνο.
2) Προετοιμασία
-Καθώς κόβετε φοράτε πάντα υποδήματα και ρούχα προστασίας.
-Μην λειτουργείτε το μηχάνημα όταν είστε ξυπόλητοι ή εάν φοράτε παντόφλες.
-Ελέγξτε προσεχτικά το χώρο όπου πρόκειται να χρησιμοποιήσετε το μηχάνημα και
αφαιρέστε όλα τα ξένα αντικείμενα όπως πέτρες, κλαδιά, καλώδια κλπ.
-Πριν την χρήση ελέγξτε το μηχάνημα, τις βίδες, τον δίσκο κοπής κλπ. Στην περίπτωση
που υπάρχει φθορά ή ζημιά παρακαλώ διορθώστε το πρόβλημα πριν την λειτουργία
του μηχανήματος.
-Σε μηχάνημα με πολλαπλούς δίσκους, ο ένας δίσκος μπορεί να κάνει τους
υπόλοιπους δίσκους να περιστρέφονται.
3) Λειτουργία
-Λειτουργήστε το μηχάνημα σε καλό φωτιζόμενο χώρο.
-Αποφύγετε την χρήση σε βρεγμένο γρασίδι ή χόρτο όπου αυτό είναι δυνατόν.
-Προσέξτε όταν εργάζεστε σε πλαγιά.
-Μην τρέχετε με το μηχάνημα.
-Προσέξτε όταν αλλάζετε κατεύθυνση σε πλαγιά.
-Μην λειτουργείτε το μηχάνημα σε πολύ απότομες πλαγιές.
-Δώστε μεγάλη προσοχή όταν κινήστε προς τα πίσω ή όταν τραβάτε το μηχάνημα προς
το μέρος σας.
-Μην χρησιμοποιείτε το μηχάνημα εάν ο προφυλακτήρας ή άλλα εξαρτήματα
προστασίας δεν λειτουργούν σωστά.
-Ξεκινήστε το μοτέρ σύμφωνα με τις οδηγίες και με τα πόδια σας μακριά από τον
δίσκο κοπής.
-Μην γυρνάτε το μηχάνημα περισσότερο από όσο χρειάζεται και σηκώστε μόνο το
μέρος που βρίσκεται μακριά από τον χρήστη. Σιγουρευτείτε ότι κρατάτε το μηχάνημα
και με τα δυο χέρια πριν να το ακουμπήσετε ξανά στο έδαφος.
-Μην βάζετε τα χέρια και τα πόδια σας κοντά στα περιστρεφόμενα μέρη του
μηχανήματος.

4
WWW.NAKAYAMATOOLS.COM
-Μην σηκώνετε και μην μεταφέρετε ποτέ ένα μηχάνημα όταν αυτό λειτουργεί.
-Βγάλτε το μπουζοκαλώδιο:
•Όταν αφήνετε το μηχάνημα.
•Πριν να ξεμπλοκάρετε κάτι που έχει κολλήσει.
•Πριν από τον έλεγχο, τον καθαρισμό ή οποιαδήποτε άλλης εργασίας που
πραγματοποιείτε το μηχάνημα.
•Όταν χτυπήσετε κάποιο αντικείμενο. Ελέγξτε για φθορές και επισκευάστε εάν
χρειάζεται.
•Εάν το μηχάνημα παρουσιάσει μη φυσιολογικούς κραδασμούς. (ελέγξτε
αμέσως).
4) Συντήρηση και αποθήκευση
-Ελέγξτε όλες τις βίδες και τα παξιμάδια ότι είναι καλά σφιγμένα και ότι το μηχάνημα
είναι σε καλή λειτουργική κατάσταση.
-Ελέγξτε τον προφυλακτήρα ότι είναι σε καλή κατάσταση.
-Αλλάξτε ή επισκευάστε χαλασμένα μέρη για μεγαλύτερη ασφάλεια. Χρησιμοποιήστε
μόνο αυθεντικά ανταλλακτικά και εξαρτήματα.
-Μην αποθηκεύσετε το μηχάνημα εάν έχει ακόμα καύσιμα στο ρεζερβουάρ, διότι οι
αναθυμιάσεις μπορεί να έρθουν σε επαφή με κάποια φλόγα ή σπίθα.
-Αφήστε το μηχάνημα να κρυώσει πριν να το αποθηκεύσετε σε κλειστό χώρο.
-Για να μειώσετε τον κίνδυνο φωτιάς κρατήστε τον κινητήρα, την εξάτμιση και το χώρο
αποθήκευσης καυσίμων καθαρά και χωρίς γρασίδι, φύλλα ή γράσο.
-Εάν θέλετε να αδειάσετε το ρεζερβουάρ θα πρέπει να το κάνετε σε εξωτερικό χώρο.
Ειδικές οδηγίες ασφαλείας
1. Κρατήστε τις λαβές του μηχανήματος και με τα δύο χέρια. Εάν διακόπτετε
την εργασίας σας, τοποθετήστε το μοχλό του γκαζιού στο ρελαντί.
2. Κρατήστε σταθερό πάτημα σε όλη την διάρκεια της εργασίας σας.
3. Διατηρήστε την σωστή ταχύτητα για την εργασία που θέλετε να
εκτελέσετε και μην αυξήσετε την ταχύτητα αυτή εάν δεν είναι αναγκαίο.
4. Εάν ο δίσκος γεμίσει χόρτα κατά την λειτουργία ή εάν χρειάζεται να
ελέγξετε ή να συμπληρώσετε καύσιμα στο μηχάνημα, σιγουρευτείτε ότι
πρώτα έχετε σβήσει τον κινητήρα.
5. Εάν ο δίσκος έρθει σε επαφή με κάποιο αντικείμενο, όπως για
παράδειγμα μια πέτρα, σταματήστε τον κινητήρα και ελέγξτε ότι ο δίσκος
δεν έχει πάθει κάποια ζημιά. Αλλάξτε τον εάν χρειάζεται.
6. Εάν κάποιος σας φωνάξει καθώς εργάζεστε, σβήστε το μηχάνημα πριν να
γυρίσετε προς το μέρος του.
7. Μην ακουμπήσετε το μπουζί ή το μπουζοκαλώδιο καθώς το μηχάνημα
λειτουργεί. Διαφορετικά υπάρχει κίνδυνος ηλεκτροπληξίας.
8. Μην ακουμπήσετε την εξάτμιση, το μπουζί ή άλλα μεταλλικά μέρη του
κινητήρα καθώς λειτουργεί το μηχάνημα ή αμέσως μόλις το σταματήσετε.
Διαφορετικά υπάρχει κίνδυνος εγκαύματος.
9. Όταν τελειώνετε την εργασία σας σε ένα σημείο και θέλετε να προχωρήσετε σε άλλο
σημείο, σβήστε το μηχάνημα και προχωρήστε έχοντας τον δίσκο κοπής μακριά από το
σώμα σας.
10. Ελέγξτε ότι το εξάρτημα κοπής έχει σταματήσει να περιστρέφεται πριν ξεκινήσετε το
μηχάνημα.

5
WWW.NAKAYAMATOOLS.COM

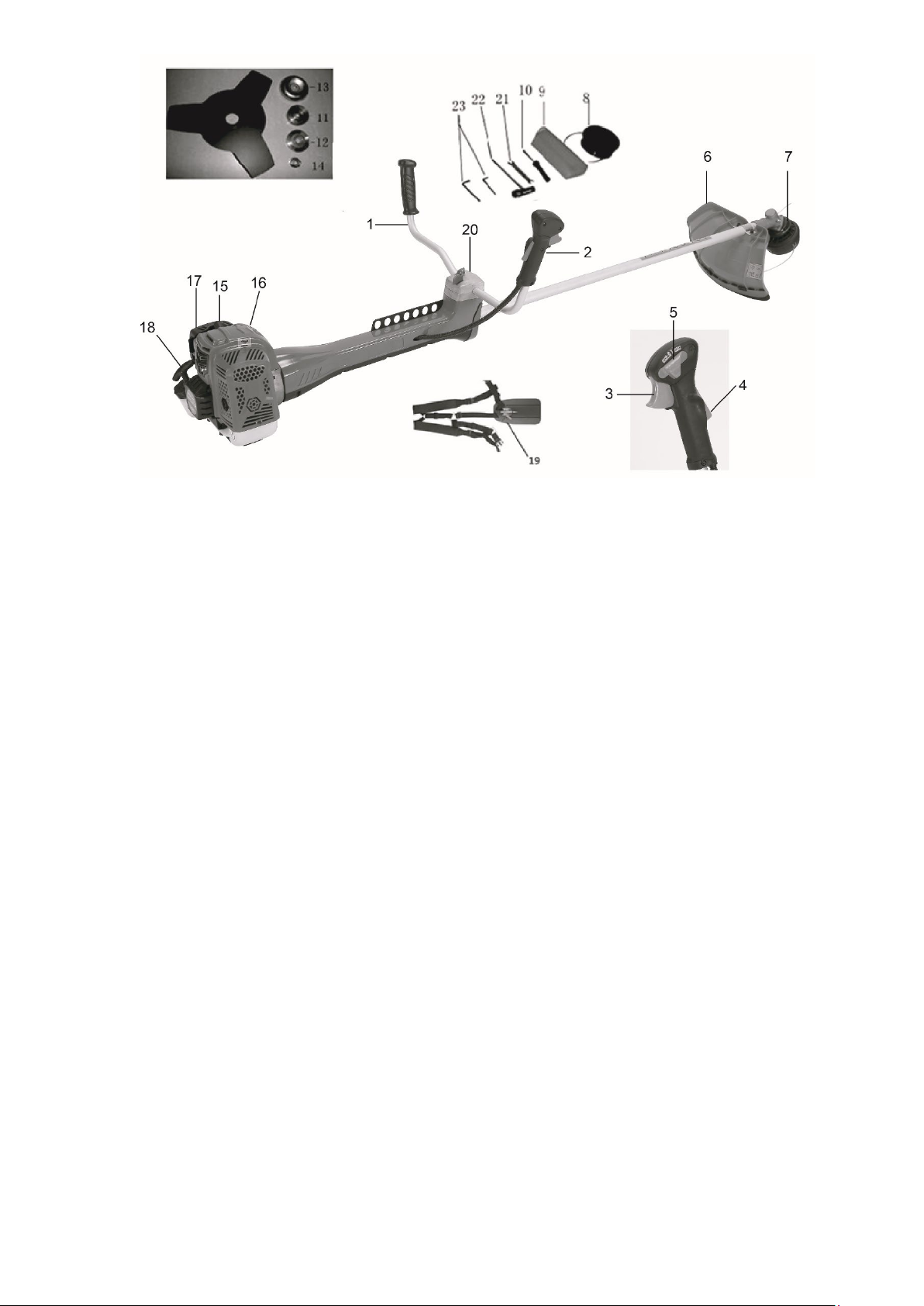

Λίστα μερών του μηχανήματος
1. Αριστερή λαβή
2. Δεξιά λαβή
3. Μοχλός γκαζιού
3α. Ασφάλεια
4. Μοχλός ασφαλείας
5. Διακόπτης κινητήρα
6. Προφυλακτήρας
7. Δίσκος
8. Μεσινέζα
9. Δοχείο μίξης
10. Κατσαβίδι
11. Εσωτερική ροδέλα
12. Εξωτερική ροδέλα
13. Κάλυμμα
14. Παξιμάδι
15. Κάλυμμα μπουζί
16. Κινητήρας
17. Φίλτρο αέρος
18. Λαβή χειρόμιζας
19. Ιμάντας
20. Σύνδεσμος τιμονιού
21. Γερμανικό κλειδί
22. Μπουζόκλειδο
23. Κλειδιά άλλεν
Τεχνικά χαρακτηριστικά
Τύπος PB6300
Μοντέλο κινητήρα 1E47.5F
Κυβισμός 62cc
Ισχύς 3.0 HP
Χωρητικότητα ρεζερβουάρ 1200ml
Κοπή μεσινέζας 440mm
Κοπή δίσκου 255mm
Πάχος κοπής 1,6mm/Φ2,5mm2
Μέγιστη ταχύτητα 8500/min
Βάρος 8,9kg
Πίεση θορύβου 91,4dB(A), K=3dB
Επίπεδο θορύβου 111,4dB(A), K=3dB
Επίπεδο κραδασμών 8,1m/s2 K=1.5m/s2
Κατάλληλη χρήση
Αυτό το θαμνοκοπτικό είναι σχεδιασμένο για να κόβετε γρασίδι και θάμνους. Οποιαδήποτε
άλλη χρήση απαγορεύεται.

6
WWW.NAKAYAMATOOLS.COM
Το μηχάνημα είναι κατάλληλο μόνο για ιδιωτική χρήση σε κήπους κλπ. και όχι για εμπορική
χρήση σε πάρκα ή άλλους δημόσιους χώρους.
Μη κατάλληλοι χρήστες
Άτομα που δεν γνωρίζουν την λειτουργία του μηχανήματος και άτομα κάτω των 16 δεν θα πρέπει
να χρησιμοποιούν το μηχάνημα αυτό . Όπως επίσης άτομα που βρίσκονται κάτω από την επήρεια
αλκοόλ, φαρμάκων ή άλλων ουσιών.
Ώρες λειτουργίας
Επιτρέπεται να χρησιμοποιείτε το μηχάνημα κάθε ώρα της ημέρας, αλλά θα πρέπει να λάβετε
υπόψη σας τους τοπικούς κανονισμούς και τους γείτονές σας.
Συναρμολόγηση
Όταν συναρμολογείτε το μηχάνημα παρακαλώ ακολουθήστε τις παρακάτω οδηγίες
συναρμολόγησης.

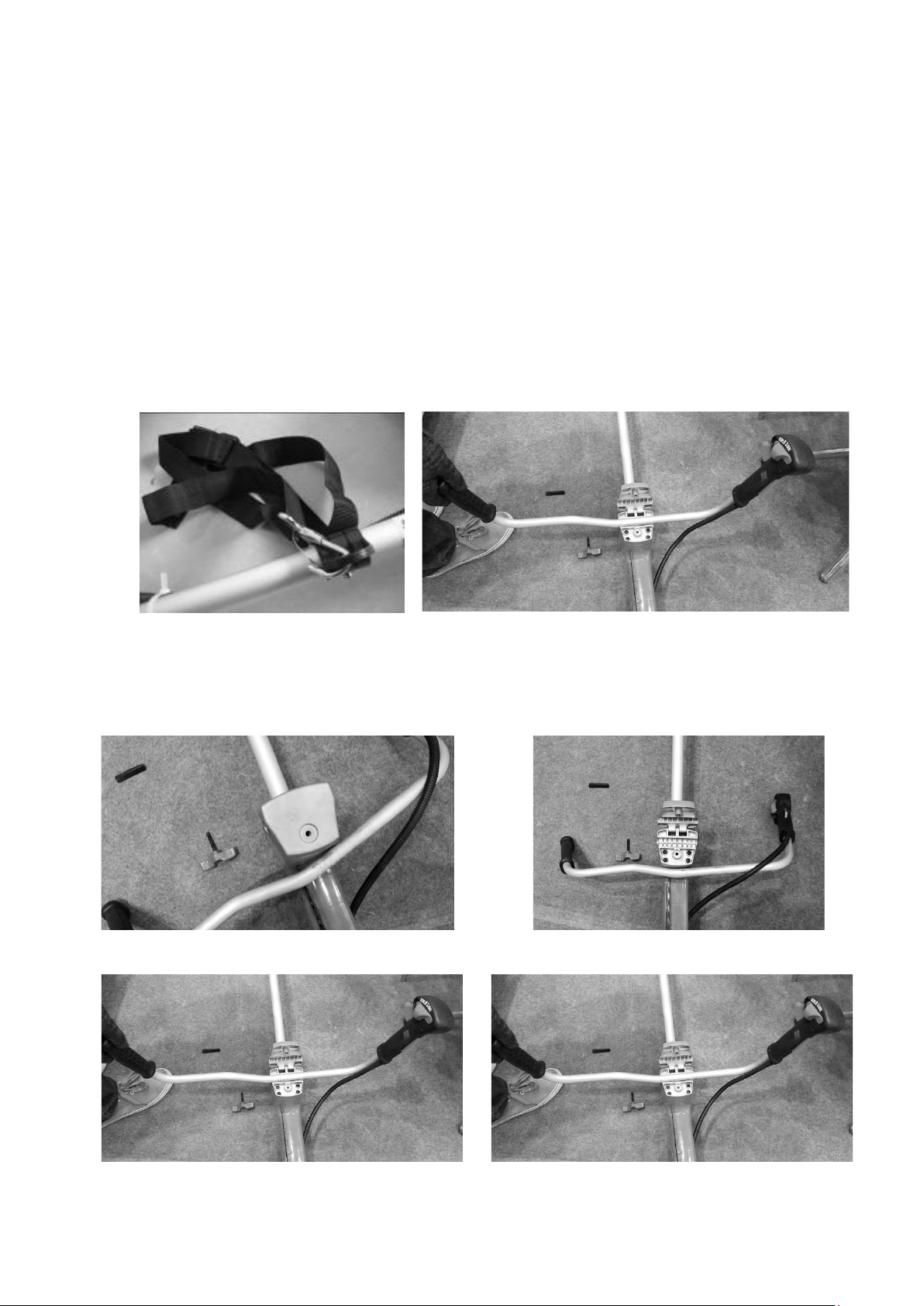

1. Τοποθετήστε τον ιμάντα στο μηχάνημα
2. Τοποθετήστε τις λαβές στο μηχάνημα
Ξεβιδώστε την μεγάλη βίδα, τοποθετήστε την δεξιά και αριστερή λαβή στο πιαστράκι του
συνδέσμου, τοποθετήστε το ελατήριο στην τρύπα στο πιαστράκι και σφίξτε καλά την
μεγάλη βίδα.

7
WWW.NAKAYAMATOOLS.COM

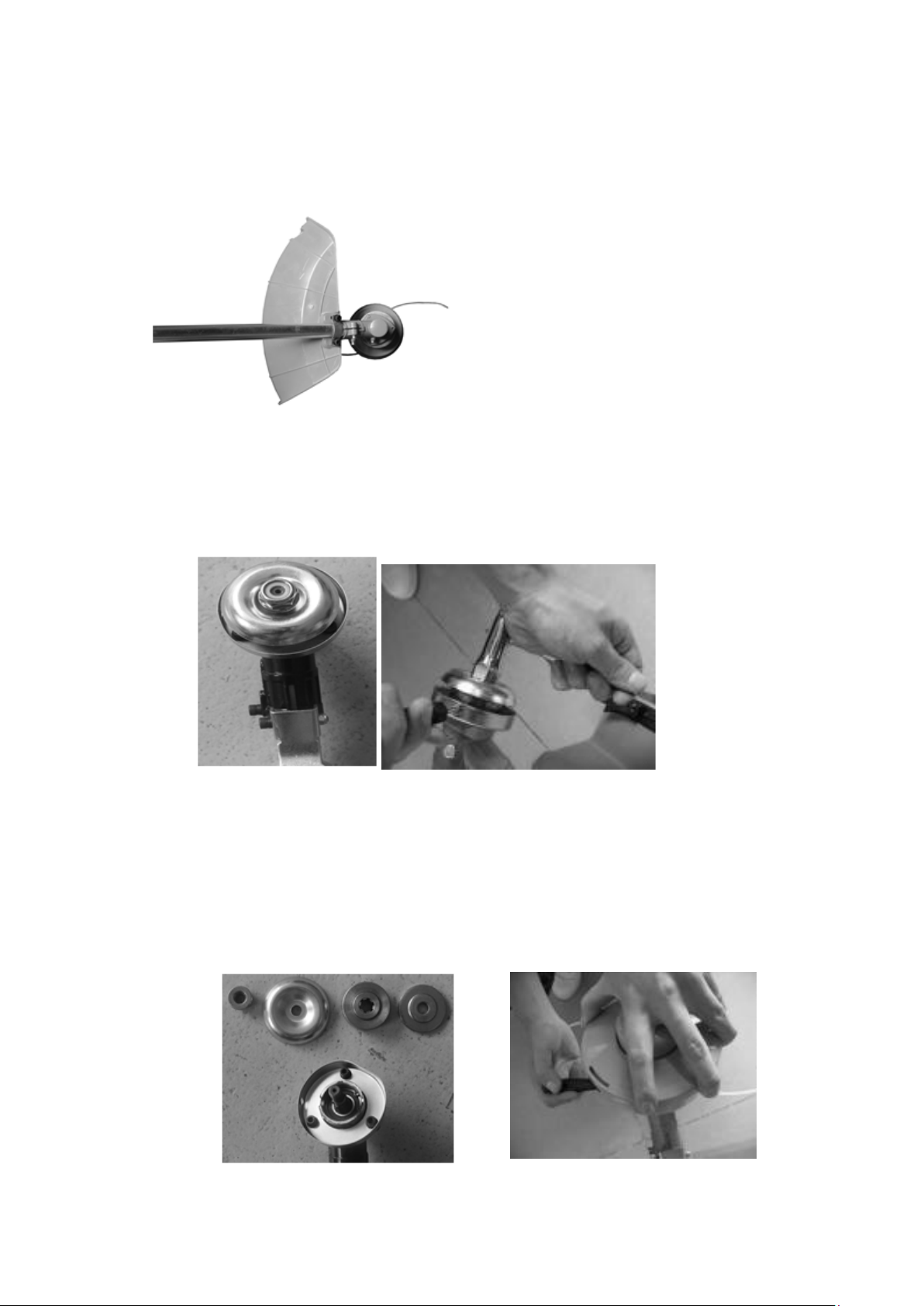

3. Τοποθετήστε τον προφυλακτήρα
Ξεβιδώστε τα 3 παξιμάδια από την βάση του προφυλακτήρα, τοποθετήστε τον
προφυλακτήρα όπως δείχνει η φωτογραφία και σφίξτε ξανά τα παξιμάδια.
Προσοχή! Χρησιμοποιήστε μόνο αυθεντικά ανταλλακτικά και εξαρτήματα. Η μη τήρηση
αυτού μπορεί να προκαλέσει κακή λειτουργία, πιθανό τραυματισμό και ακύρωση της
εγγύησής σας. Μην χρησιμοποιείτε το μηχάνημα χωρίς να έχετε τοποθετήσει τον
προφυλακτήρα.
4. Τοποθέτηση της κεφαλής μεσινέζας
Ξεσφίξτε την βίδα
Ευθυγραμμίστε τις δυο τρύπες από τις ροδέλες και το κάλυμμα, χρησιμοποιήστε ένα
κατσαβίδι για να κρατήσετε τις ροδέλες όπως φαίνεται (Β9-Β10) και γυρίστε το
μπουζόκλειδο προς τα δεξιά για να ξεσφίξετε το παξιμάδι.
Τοποθέτηση της κεφαλής
Αποσυναρμολογήστε τον κεφαλή μεσινέζας (πάνω και κάτω κομμάτι). Τοποθετήστε την
εσωτερική ροδέλα και το κάτω μέρος της κεφαλής πάνω στον άξονα. Σφίξτε με το
μπουζόκλειδο προς τα αριστερά ενώ κρατάτε την ροδέλα. Στην συνέχεια τοποθετήστε το
πάνω μέρος της κεφαλής.
Αποσυναρμολόγηση της κεφαλής
Απελευθερώστε το πάνω μέρος της κεφαλής, ξεβιδώστε προς τα δεξιά κρατώντας
συγχρόνως την εσωτερική ροδέλα. Βγάλτε το κάτω μέρος της κεφαλής.

8
WWW.NAKAYAMATOOLS.COM
5. Τοποθέτηση του δίσκου (Β19)
Βγάλτε την εξωτερική ροδέλα αφού απελευθερώσετε το παξιμάδι. Στην συνέχεια
τοποθετήστε τον δίσκο, την εξωτερική ροδέλα, το κάλυμμα και το παξιμάδι με αυτήν την
σειρά όπως δείχνει και η εικόνα. Σημειώστε ότι η περιστροφή του δίσκου θα πρέπει να
είναι όπως φαίνεται στην εικόνα. Χρησιμοποιήστε ένα κατσαβίδι για να κρατήσετε την
ροδέλα και σφίξτε το παξιμάδι προς τα αριστερά. Σιγουρευτείτε ότι το παξιμάδι έχει
σφιχτεί καλά.
Απελευθέρωση δίσκου. Χρησιμοποιήστε ένα κατσαβίδι για να κρατήσετε την ροδέλα και
ξεβιδώστε το παξιμάδι προς τα δεξιά.
Προσοχή!
Σιγουρευτείτε ότι το εξάρτημα κοπής έχει τοποθετηθεί σωστά πριν από κάθε χρήση.
Σημείωση: Η συσκευασία είναι φτιαγμένη από ανακυκλώσιμα υλικά. Δώστε τα σε κάποιο
κέντρο ανακύκλωσης.
Συμπλήρωση καυσίμου
Κίνδυνος!
Κίνδυνος τραυματισμού!
Τα καύσιμα είναι εκρηκτικά!
-Σβήστε και κρυώστε το μοτέρ πριν να γεμίσετε με καύσιμα.
-Θα πρέπει να ακολουθήσετε όλες τις οδηγίες που αφορούν την συμπλήρωση
καυσίμων.
Προσοχή!
Κίνδυνος ζημιάς!
Το μηχάνημα παραδίδεται χωρίς λάδι!
Πριν την λειτουργία, θα πρέπει να συμπληρώσετε λάδι.
Μην χρησιμοποιήσετε λάδι για 4χρονους κινητήρες ή για 2χρονους υδρόψυκτους κινητήρας.
Μπορεί να προκληθεί ζημιά στο μπουζί ή στο πιστόνι.
Μίξη καυσίμων που έχουν μείνει αχρησιμοποίητα για διάστημα μεγαλύτερο από ένα μήνα
μπορεί να βουλώσουν το καρμπυρατέρ ή να προκαλέσουν ζημιά στον κινητήρα. Τοποθετήστε τα
καύσιμα σε ένα κατάλληλο κλειστό δοχείο και φυλάξτε τα σε σκοτεινό και δροσερό χώρο.
Δημιουργήστε μίξη από αμόλυβδη βενζίνη και ποιοτικό λάδι για 2χρονους αερόψυκτους
κινητήρες.
Αναλογία μίξης
Βενζίνη 25 : Λάδι 1

9
WWW.NAKAYAMATOOLS.COM
Προσοχή! Δώστε προσοχή στις αναθυμιάσεις.
Κλείστε τον κινητήρα πριν να συμπληρώσετε καύσιμα. Μην προσθέσετε καύσιμα στο
μηχάνημα εάν ο κινητήρας είναι ζεστός ή λειτουργεί. Υπάρχει κίνδυνος φωτιάς!
-Ξεβιδώστε και αφαιρέστε την τάπα του ρεζερβουάρ
-Βάλτε τα καύσιμα προσεχτικά (μέγιστο 1200ml). Αποφύγετε να χύσετε απέξω! (Β21)
-Βιδώστε καλά την τάπα του ρεζερβουάρ.
Άδειασμα καυσίμου (Β22)
-Κρατήστε ένα δοχείο συλλογής κάτω από την βίδα αποστράγγισης.
-Ξεβιδώστε την τάπα του ρεζερβουάρ και αφαιρέστε την.
-Αφήστε τα καύσιμα να αδειάσουν τελείως.
-Βιδώστε ξανά την τάπα του ρεζερβουάρ.
Εκκίνηση του μηχανήματος
Μην ξεκινήσετε το μηχάνημα μέχρι να είναι πλήρως συναρμολογημένο. Πριν την εκκίνηση
ελέγξτε το λάδι.
Ελέγξτε πριν την χρήση!
Κίνδυνος!
Κίνδυνος τραυματισμού!
Λειτουργήστε το μηχάνημα μόνο εάν δεν έχετε βρει κανένα πρόβλημα. Εάν κάποιο εξάρτημα
παρουσιάσει πρόβλημα αλλάξτε το πριν να χρησιμοποιήσετε το μηχάνημα.

10
WWW.NAKAYAMATOOLS.COM
Ελέγξτε την ασφαλή κατάσταση του μηχανήματος:
-Ελέγξτε για διαρροές.
-Ελέγξτε για οπτικές ζημιές.
-Ελέγξτε ότι όλα τα εξαρτήματα έχει τοποθετηθεί σωστά.
-Ελέγξτε ότι όλα τα εξαρτήματα προστασίας είναι σε καλή λειτουργική κατάσταση.
Κίνδυνος!
Κίνδυνος τραυματισμού!
Πριν την εκκίνηση, ελέγξτε το χώρο εργασίας και αφαιρέστε όλα τα ξένα αντικείμενα που μπορεί
να πεταχτούν από το μηχάνημα.
Μόλις το μηχάνημα έχει συναρμολογηθεί σωστά, ξεκινήστε τον κινητήρα σας σύμφωνα με τα
παρακάτω βήματα:
1. Πιέστε την αντλία καυσίμου περισσότερο από 5 φορές
2. Τοποθετήστε τον διακόπτη του κινητήρα στην θέση On.
3. Τοποθετήστε τον μοχλό του τσοκ στην θέση Off.
4. Τραβήξτε την χειρόμιζα για να ξεκινήσει ο κινητήρας σύμφωνα με την εικόνα

11
WWW.NAKAYAMATOOLS.COM
5. Περιμένετε λίγο και τοποθετήστε τον μοχλό του τσοκ στην θέση On.
6. Όταν το μηχάνημα λειτουργεί στο ρελαντί ο μοχλός του γκαζιού είναι όπως φαίνεται στις
εικόνες B28-B30. Πιέστε την ασφάλεια και ενεργοποιήστε τον μοχλό γκαζιού, έτσι το
μηχάνημα θα λειτουργεί
7. Εάν αντιμετωπίζετε κάποιο πρόβλημα, πιέστε τον διακόπτη του κινητήρα, και θα
σταματήσει να λειτουργεί. Εάν θέλετε να σταματήσει η κεφαλή κοπής αφήστε τον μοχλό
γκαζιού.
8. Εάν ο κινητήρας είναι ζεστός, μπορείτε να τοποθετήσετε τον μοχλό γκαζιού στην θέση On
όταν θέλετε να ξεκινήσετε ξανά το μηχάνημα.
Σημείωση: Μην ξεκινήσετε το μηχάνημα σε ψηλό γρασίδι.
Όταν σταματήσετε το μηχάνημα το εξάρτημα κοπής συνεχίζει και περιστρέφεται για
μερικά δευτερόλεπτα, για το λόγο αυτό μην ακουμπήσετε το εξάρτημα μέχρι να
σταματήσει τελείως.
Συντήρηση και καθαρισμός
Πριν να πραγματοποιήσετε οποιαδήποτε εργασία καθαρισμού, κλείστε τον κινητήρα.
1. Μην ψεκάζετε το μηχάνημα με νερό. Το νερό μπορεί να προκαλέσει ζημιά στο μηχάνημα.
2. Καθαρίστε το με ένα πανί ή μια μαλακή βούρτσα.

12
WWW.NAKAYAMATOOLS.COM
Διάγραμμα συντήρησης
12 ώρες χρήσης
24 ώρες χρήσης
36 ώρες χρήσης
Φίλτρο αέρος
Καθαρισμός
Καθαρισμός
Αλλαγή
Μπουζί
Έλεγχος
Καθαρισμός
Αλλαγή
Έλεγχος από εξουσιοδοτημένο σέρβις χρειάζεται:
a) Εάν το μηχάνημα χτυπήσει πάνω σε κάποιο αντικείμενο.
b) Εάν ο κινητήρας ξαφνικά σταματήσει
c) Εάν ο δίσκος έχει λυγίσει (μην τον ευθυγραμμίσετε!)
d) Εάν τα γρανάζια έχουν ζημιά.
Αντικαταστήστε ή τροχίστε τον δίσκο στο τέλος κάθε σεζόν ή αλλάξτε τον κατά την διάρκεια της
χρήσης εάν είναι αναγκαίο. Ο δίσκος θα πρέπει να τροχίζεται μόνο από εξουσιοδοτημένο τεχνικό
προσωπικό.
Ένας δίσκος που δεν έχει την σωστή ισορροπία μπορεί να προκαλέσει ζημιά ή σοβαρό
τραυματισμό.
Αλλαγή και καθαρισμό του μπουζί
1) Μόλις κρυώσει ο κινητήρας, αφαιρέστε το μπουζί χρησιμοποιώντας το κλειδί που σας
παρέχεται.
2) Καθαρίστε το μπουζί με μια βούρτσα.
3) Ρυθμίστε το κενό στο 0,6-0,7mm
4) Τοποθετήστε το μπουζί προσεχτικά με το χέρι.
5) Αφού έχετε τοποθετήστε το μπουζί, σφίξτε το με το κλειδί που σας παρέχεται.
Καθαρισμός του φίλτρου αέρα
Βγάλτε το κάλυμμα του φίλτρου αέρα και καθαρίστε το στοιχείο του φίλτρου. Για να μην πέσουν
αντικείμενα μέσα στο δοχείο του αέρα, τοποθετήστε το κάλυμμα ξανά. Πλύνετε το φίλτρο με
ζεστό σαπουνόνερο, στραγγίξετε το και αφήστε το να στεγνώσει καλά.
Προσοχή!
Μην λειτουργήσετε το μηχάνημα χωρίς να είναι τοποθετημένο το φίλτρο αέρος.
Αποθήκευση
Μετά την εργασία καθαρίστε το μηχάνημα καλά. Αποθηκεύστε το σε ένα στεγνό χώρο και
αφήστε πρώτα τον κινητήρα να κρυώσει.

13
WWW.NAKAYAMATOOLS.COM
Προβλήματα
Πριν πραγματοποιήσετε οποιαδήποτε εργασία συντήρησης ή καθαρισμού, σταματήστε τον
κινητήρα και περιμένετε μέχρι να σταματήσει το μηχάνημα τελείως να περιστρέφεται.
1) Εάν ο κινητήρας δεν λειτουργεί
-Επανατοποθετήστε τον δίσκο ή την κεφαλή μεσινέζας.
-Ελέγξτε εάν υπάρχουν καύσιμα.
2) Η ισχύς του κινητήρα πέφτει
-Δώστε τον δίσκο για τρόχισμα ή αντικατάσταση (εξουσιοδοτημένο σέρβις)
3) Εάν η θερμοκρασία του κινητήρα είναι πολύ υψηλή
-Επιβεβαιώστε ότι το μηχάνημα έχει σταματήσει την λειτουργία ανά τακτά χρονικά
διαστήματα.
Τα προβλήματα που δεν μπορούν να διορθωθούν βάση των παραπάνω θα πρέπει να δίνεται το
μηχάνημα σε εξουσιοδοτημένο σέρβις για έλεγχο και επισκευή εάν είναι αναγκαίο.

2
DESCRIPTION OF SYMBOLS
Symbols are used in this manual to attract your attention to possible risks. The safety
symbols and the explications which accompany them must be perfectly understood. The
warning themselves do not prevent the risks and can not be a substitute for proper methods
of avoiding accidents.
This symbol, before a safety comment, indicates a precaution, a warning or a danger.
Ignoring this warning can lead to an accident for yourself or for others. To limit the risk of
injury, fire or electrocution always apply the recommendations indicated.
Before any use, refer to the corresponding paragraph in the present manual. Read the
instruction handbook and follow all warnings and safety instructions
Conforms to relevant safety standards.
Keep all children, bystanders and helpers 15 meters away from the brush cutter.
The exhaust and other parts of the engine will get very hot during use, do not touch.
Gasoline is very flammable. Avoid smoking or bringing any flame or sparks near fuel.
Beware of thrown objects hit by cutting attachments. Never use without properly mounted blade guard.
The max speed marking.

3
Beware of foot injury by cutting attachment
Wear head protection, hearing protection and eye protection when using the device.
Wear robust footwear when using the device.
Wear protective gloves when using the device.
The part to refuel the “MIX GASOLINE” on fuel tank cap.
SAFETY INSTRUCTIONS
This appliance is not intended for use by persons (including children) with reduced physical, sensory or
mental capabilities, or lack of experience and knowledge, unless they have been given supervision or
instruction concerning use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.
1) Training
-Read the instructions carefully. Be familiar with the controls and the proper use of the appliance.
-This product has been designed for use in cutting grass, and it should never be used for any
other purpose.
-Never allow children or people unfamiliar with these instructions to use the appliance. Local
regulations may restrict the age of the operator.
-Never mow while people, especially children, or pets are nearby.
-The operator or user is responsible for accidents of hazards occurring to other people or their
property.
-Avoid running the engine indoors. The exhaust gases contain harmful carbon monoxide.
2) Preparation
-While cutting, always wear substantial footwear and long trousers.
-Do not operate the appliance when barefoot or wearing open sandals.
-Thoroughly inspect the area where the appliance is to be used and remove all stones, sticks,
wires, bones, and other foreign objects.

4
-Before using, always visually inspect to see that the blades, blade bolts and cutter assembly are
not worn or damaged. Replace worn or damaged blades and bolts in sets to preserve balance.
-On multi-bladed appliances, take care as rotating one blade can cause other blades to rotate.
3) Operation
-Operate only in daylight or in good artificial light.
-Avoid operating the appliance in wet grass, where feasible.
-Always be sure of your footing on slopes.
-Walk, never run.
-Exercise extreme caution when changing direction on slopes.
-Do not cutting excessively steep slopes.
-Use extreme caution when reversing or pulling the appliance towards you.
-Never operate the appliance with defective guards or shields, or without safety devices.
-Switch on the motor according to instructions and with feet well away from the blade(s).
-In this case, do not tilt it more than absolutely necessary and lift only the part which is away from
the operator. Always ensure that both hands are in the operating position before returning the
appliance to the ground.
-Do not put hands or feet near or under rotating parts.
-Never pick up or carry an appliance while the motor is running.
-Pull the spark from the socket:
· whenever you leave the machine;
· before clearing a blockage;
· before checking, cleaning or working on the appliance;
· after striking a foreign object. Inspect the appliance for damage and make repairs as
necessary;
· if the appliance starts to vibrate abnormally (check immediately).
4) Maintenance and storage
-Keep all nuts, bolts, and screws tight to be sure the appliance is in safe working condition.
-Check the grass catcher frequently for wear or deterioration.
-Replace worn or damaged parts for safety.
For rotary mowers, ensure that only replacement cutting means of the right type are used.
- Never store the equipment with petrol in the tank inside a building where fumes can reach
an open flame or spark;
-Allow the engine to cool before storing in any enclosure;
-To reduce the fire hazard, keep the engine, silencer, battery compartment and petrol
storage area free of grass, leaves, or excessive grease;
-If the fuel tank has to be drained, this should be done outdoors.
Special safety warning
1.Grip the handles of the brush cutter firmly with both hands. If you suspend the work, Place the throttle
into the idling position.
2.Always be sure to maintain a steady, even posture while working.
3.Maintain the speed of the engine at the level required to perform cutting work and never raise the
speed of the engine above the level necessary.

5
4.If the grass gets caught in the blade during operation , or if you need to check the unit of refuel the tank
always be sure to turn off the engine.
5.If the blade touches a hand object like a stone immediately stop the engine and check
it something is wrong with the blade. If so replace the blade by new one .
6.If someone calls out white working , always be sure to turn off the engine before
turning around.
7.Never touch the spark plug or plug cord while the engine is in operation .Doing so may
result in being subjected to an electrical shock .
8.Never touch the muffler ,spark plug or other metallic parts of the engine while the
engine is in operation or immediately after shutting down the engine. Doing so may
result in serious burns .
9.When you finish cutting in one location and wish to continue work in another
spot ,turn off the engine and turn the until as the blade faces away from your body.
10. Check the cutting attachment stop turning under the engine idle before start to use the machine.
COMPONENT LIST
1. Left handle 2. Right handle
3. Throttle lever 4. Lock OFF lever
5. Engine switch 6. Safe guard
7. Blade 8. Nylon cutter
9. Fuel bottle 10.screw driver
11. Inner flange 12. Outer flange
13.Shield 14.Nut
15.Spark cover 16. Engine
17.Air filter 18.Recoil starter handle

6
19.belt 20.Handle bracket
21.Wrench 22.Hex
23.Hex wench
SPECIFICATIONS
Type
PB6300
Engine model
1E47.5F
Engine displacement
62CC
Rated motor power 3.0 hp
Volumes of fuel tank 1200ml
Nylon Cutting width 440mm
Blade Cutting width 255mm
Cutting thickness
1.6mm/
∅
2.5mm
2
Engine idle speed 3200/min
Maximum rotational
speed
8500/min (brush cutter); 7000/min (grass trimmer)
Max. speed for
cutting attachment
8000/min (brush cutter); 7500/min (grass trimmer)
Spark plug model LD L8RTF
Net weight (including
engine)
8.9kg
Sound power level,
LpA
91.4dB(A) K=3dB
Sound power level,
LWA
111.4dB(A) K=3dB
Vibration level 8.1m/s2 K=1.5m/s2
Intended use
This brush cutter has been designed for cutting grass. Any other use is not permitted.
The brush cutter is suitable for private use in the garden only, brush cutter for private use are those
which are used for cutting grass in the garden, however not for cutting grass in public parks, playing
fields or on farms or in forest.
Non-permitted users:
Persons who are not familiar with the operating manual, children, young people under the age of 16
as well as persons under the influence of alcohol, drugs or medication must not operate the unit.
Working hours for gasoline lawn mower
While it is permitted to use a brush cutter at any time, operators should always show due
consideration to others living nearby.
Assembly
When assembling this machine, please follow the instructions for assembly printed.

7
1. Fit the shawl band to machine.
2. Assemble the handle on the machine. First release the inner hex screws, second take right and
left handle on the centre of handle holder, last assemble the handle holder and tighten the inner
screws enough.
3. Assemble the safe guard. Release four nuts on safe guard bracket, and then fit safe guard as per
below picture, tighten the nuts enough.
Warning! Use only original manufacturer's replacement parts, accessories and attachments.
Failure to do so can cause poor performance, possible injury and may void your warranty.
Never use the machine without the guard assembled!

8
4. Assemble the cutting head.
Release the nut. Line up the two holes of flange and shield, use one screw driver to hold the
flange as below and turn the socket wrench clockwise, the nut will be released.
Fit the Nylon cutting head. Remove another shield after release the nut. Still hold the flange,
take the Nylon cutting head on the shaft and rotate counter-clockwise, the Nylon cutting head is
fitted.
Release the Nylon cutting head. Use screw driver to hold flange and then rotate the Nylon
cutting head clockwise, it will be replaced.
Fit the blade. Take the outer flange off after release the nut, then put the blade, outer flange,
shield and nut according to priority as below picture. Note the blade rotation direction needs be
same as below picture. Use screw driver to hold flange and tighten nut counter-clockwise, ensure
the nut is tightened enough.
Release blade. Use screw driver to hold flange and release nut, the blade can be took off.
