Napoleon B81NS User manual

EN
FR
PG
9
W415-0808 / D / 11.04.16
INSTALLER: LEAVE THIS MANUAL WITH THE APPLIANCE.
CONSUMER: RETAIN THIS MANUAL FOR FUTURE REFERENCE.
NEVER LEAVE CHILDREN OR OTHER AT RISK INDIVIDUALS ALONE WITH THE APPLIANCE.
INSTALLATION AND
OPERATING INSTRUCTIONS
1.33A
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada /
103 Miller Drive, Crittenden, Kentucky, USA, 41030
Phone [phone] • Fax [phone] • www.napoleonfireplaces.com • [email protected]
SAFETY INFORMATION
!WARNING
If the information in these instructions are
not followed exactly, a fire or explosion
may result causing property damage,
personal injury or loss of life.
- Do not store or use gasoline or other flammable
vapors and liquids in the vicinity of this or any
other appliance.
- WHAT TO DO IF YOU SMELL GAS:
• Do not try to light any appliance.
• Do not touch any electrical switch; do
not use any phone in your building.
• Immediately call your gas supplier from
a neighbour’s phone. Follow the gas
supplier’s instructions.
• If you cannot reach your gas supplier,
call the fire department.
- Installation and service must be performed by a
qualified installer, service agency or the supplier.
$10.00
This appliance may be installed in an aftermarket,
permanently located, manufactured home (USA
only) or mobile home, where not prohibited by
local codes.
This appliance is only for use with the type of gas
indicated on the rating plate. This appliance is
not convertible for use with other gases, unless a
certified kit is used.
CERTIFIED
CERTIFIED UNDER CANADIAN AND AMERICAN NATIONAL STANDARDS: CSA 2.33, ANSI Z21.50 FOR VENTED GAS FIREPLACES.
HD81-1
RIVER ROCK / STONE
BURNER ASSEMBLY
B81NS
NATURAL GAS
B81PS
PROPANE
HOT GLASS WILL CAUSE
BURNS.
DO NOT TOUCH GLASS UNTIL
COOLED.
NEVER ALLOW CHILDREN TO
TOUCH GLASS.
!
WARNING

2
W415-0808 / D / 11.04.16
EN
A. Attach the burner assembly to the firebox base
with the screws supplied, making sure the pilot
assembly is closest to the valve access opening.
1.0 GENERAL INFORMATION
2.0 INSTALLATION
NOTE: Changes, other than editorial, are denoted by a line in the margin.
TABLE OF CONTENTS
BURNER
ASSEMBLY
PILOT
ASSEMBLY
This rock burner assembly is approved for use in the HD81-1 gas appliance only. It is not approved for use as
a stand alone appliance or in conjunction with any other appliance.
1.0 GENERAL INFORMATION 2
2.0 INSTALLATION 2
2.1 ACCESS PANEL 2
2.2 BURNER ASSEMBLY 2
2.3 BULKHEADS 3
2.4 NIGHT LIGHT™ INSTALLATION 3
2.5 PORCELAIN BASE INSTALLATION 4
2.6 BURNER COVER INSTALLATION 4
2.7 ROCK INSTALLATION 5
3.0 ADJUSTMENT 6
3.1 FLAME CHARACTERISTICS 6
3.2 VENTURI ADJUSTMENT 6
4.0 REPLACEMENTS 6
5.0 B81S OVERVIEW 7
NOTE: The camera icon indicates video tutorials are available as additional reference, visit
http://mynapoleon.napoleonproducts.com/download/index/44/1

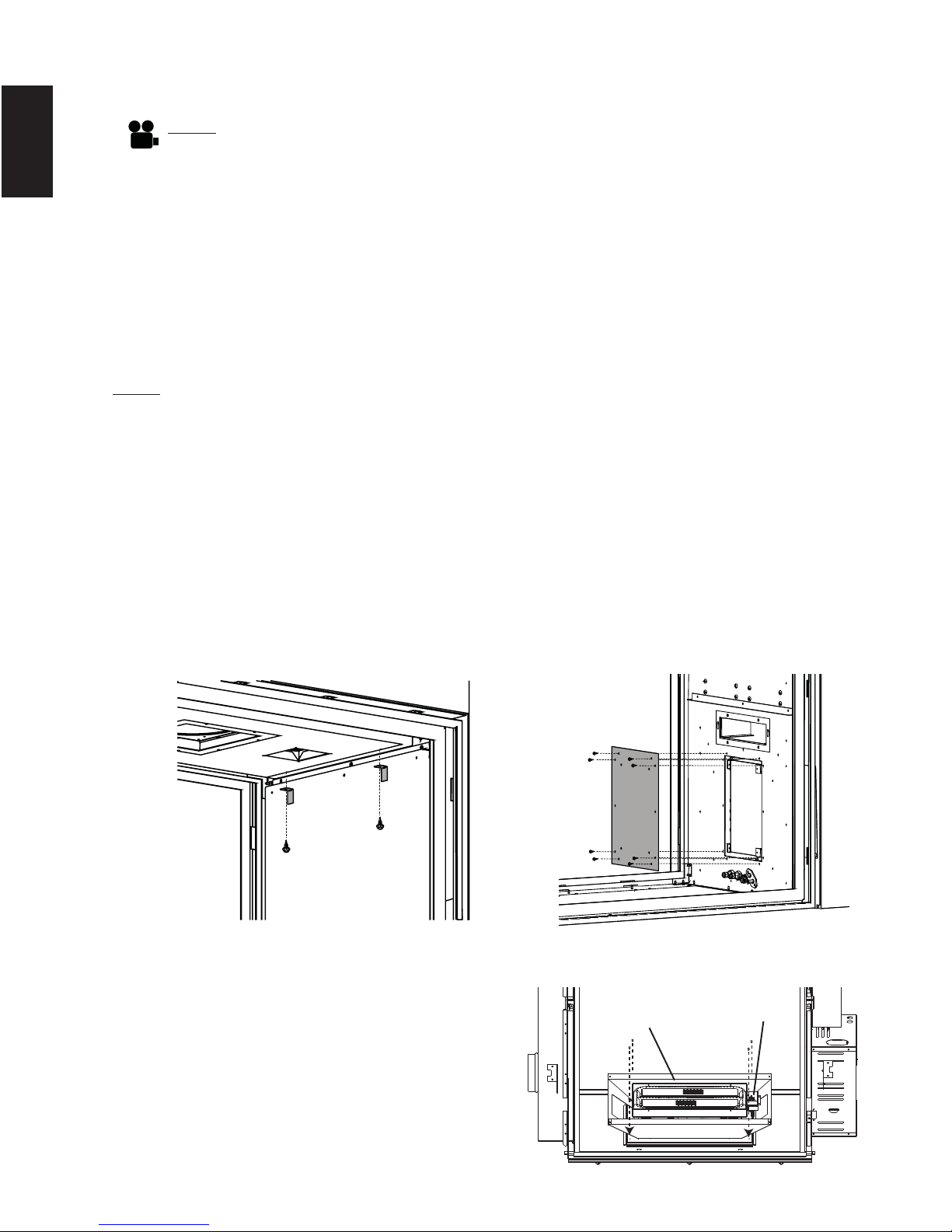

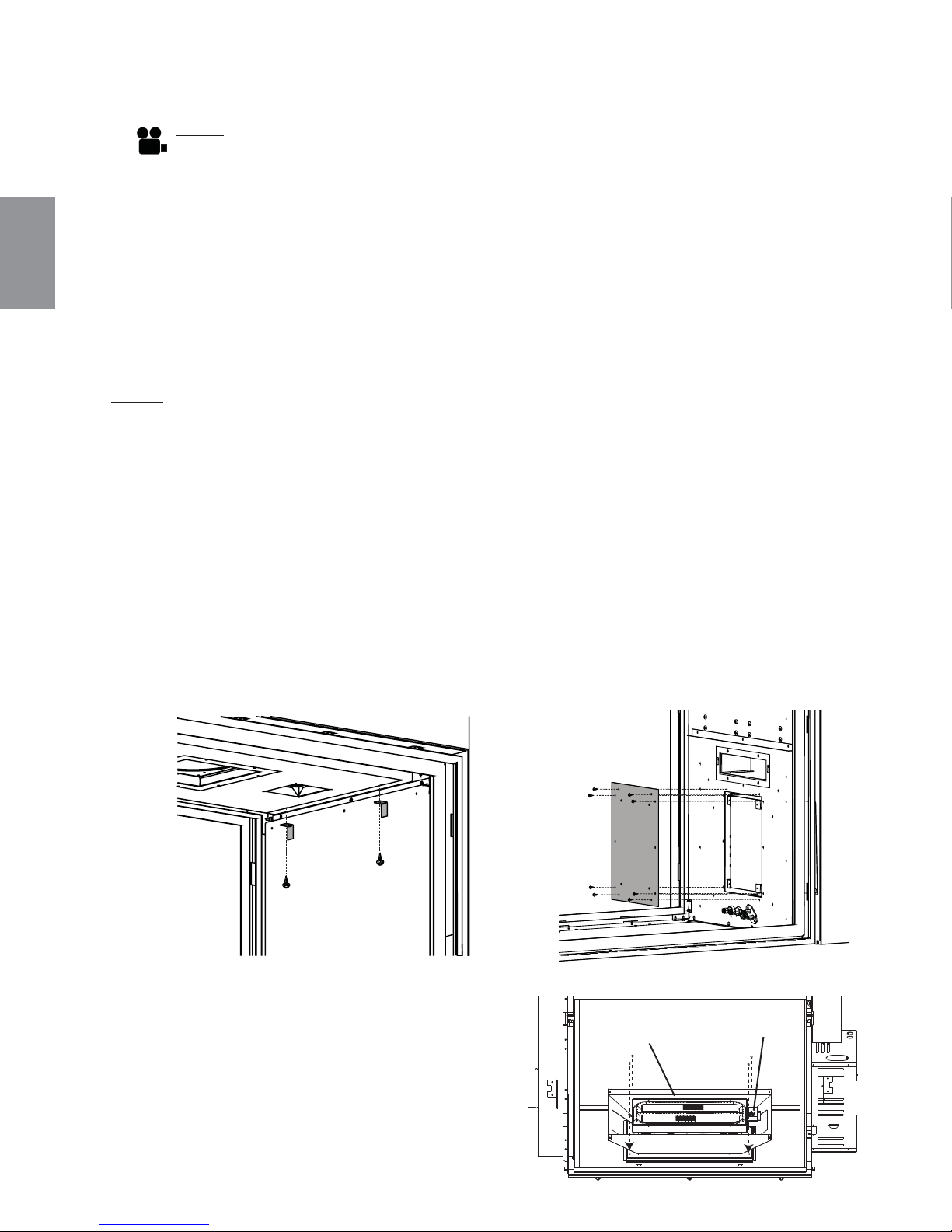

2.1 ACCESS PANEL
2.2 BURNER ASSEMBLY
A. Once either door is removed (refer to the “DOOR REMOVAL/INSTALLATION” section of the HD81-1
manual), remove the air manifold by removing the two retaining brackets located at the top of the
firebox, see Figure 1.
B. Remove the valve access panel and gasket by removing the 8 screws, see Firgure 2.
Fig. 1 Fig. 2

3
EN
W415-0808 / D / 11.04.16
2.3 BULKHEADS
NOTE: Bulkhead covers need to be removed.
A. Connect the gas flex lines and the pilot line
to the gas bulkheads located under the valve
access opening. Be sure to match up the gas
manifold marked with a dot with the center
bulkhead, also marked with a dot. Care must be
taken to ensure the pilot line isn’t damaged and
ensuring gas tight connections are made.
NOTE: The middle tube is the primary burner
and cannot be turned off. The outside burner
can be turned on and off with the remote. If
this isn’t the case then switch the flex lines.
B. Connect the pilot electrode leads to the
bulkhead. The leads can only fit one way. You
need to match the 1/4” flag with the 1/4” bulkhead
spade and the 3/16” flag with the 3/16” spade.
C. Ensure the 2 venturi tubes are over the orifices
before lighting. NOTE: It is recommended at
this stage to do an operational check before
finishing installation.
D. Check for gas leaks by brushing on a soap and
water solution. Do not use open flame.
E. After leak test has been performed re-install
access panel with gasket. (If removed) VENTURI
TUBE
ORIFICE
GAS
BULKHEADS
PILOT
BULKHEADS
DOTS
PRIMARY
BURNER
PILOT
ELECTRODE
PILOT
ELECTRODE
LEADS
2.4 NIGHT LIGHT™ INSTALLATION
The HD81-1 comes equipped with two “Night Lights™”. The lights have been pre-wired and are controlled
from the remote control.
If in the event the lamps or lens need replacing, follow the instructions below:
A. Shut off breaker at main power supply
B. Remove the four screws that secure the lens frame to the firebox sides. This frame retains the glass lens.
C. The lamp can now be accessed.
NOTE: Do not handle the lamp (bulb) with bare fingers, protect with a clean dry cloth.
The lamp will pull straight out of the socket. Replace with Wolf Steel parts only, as lamp and lens are special
“high temperature” products. When re-installing, ensure integrity of gasket seal.
THE FIREBOX MUST BE SEALED.
Over tightening the screws could break the lens. “Light Leakage” from the holes in the housing lamp may be
observed. The holes in the lamp housing are necessary for ventilation and must not be covered.
GASKET
LENS
FRAME
COLOURED SIDE UP
NIGHT LIGHTS

4
W415-0808 / D / 11.04.16
EN

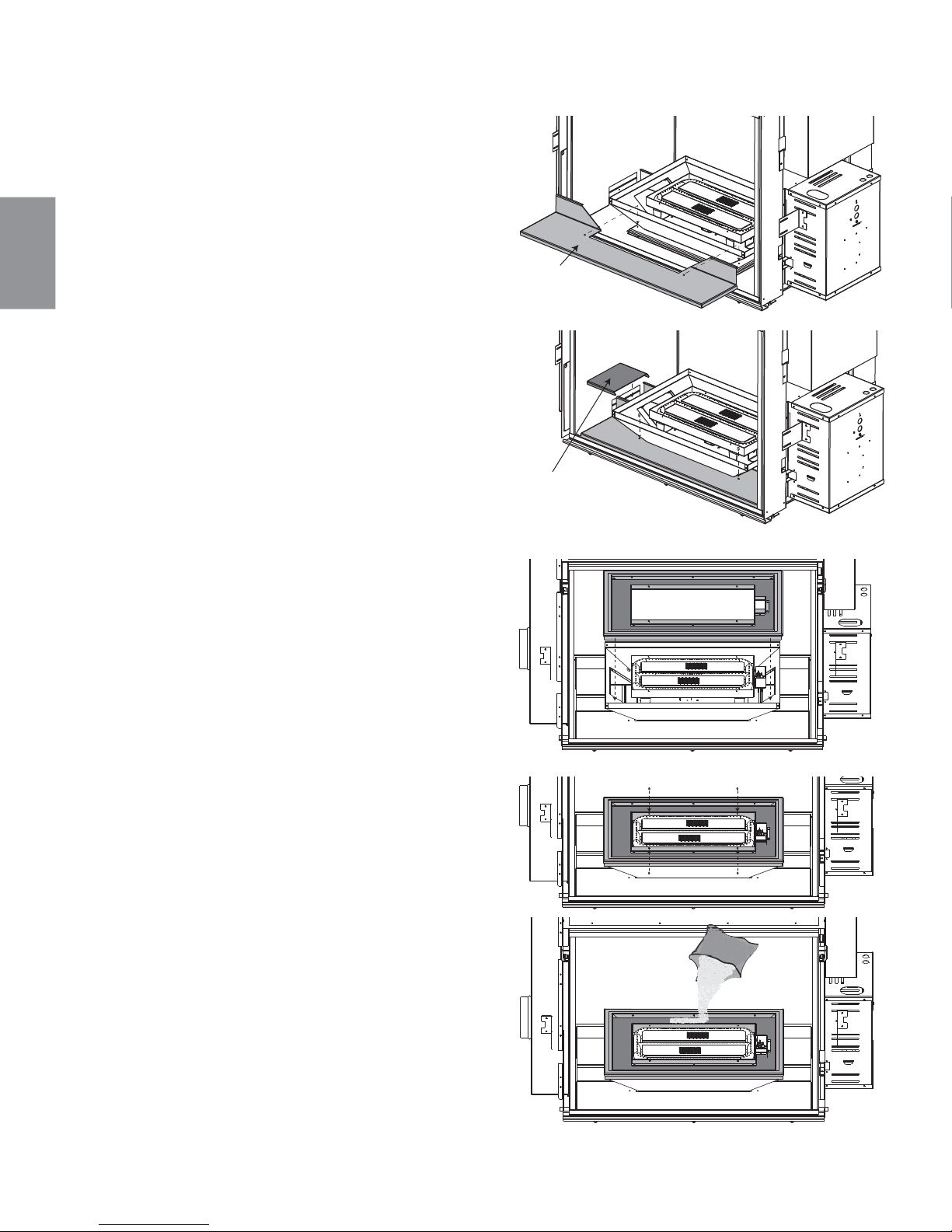

INSTALL IN THE FOLLOWING ORDER:
A. Side porcelain panels or brick panels must
be installed prior to porcelain base cover
plates. For side porcelain panel installation
see “PRP81 PORCELAIN REFLECTIVE
RADIANT PANEL” leaflet and for brick panel
installation see “GD844KT DECORATIVE
BRICK PANEL - SANDSTONE” leaflet.
B. Slide the porcelain cover plates through
the front opening being careful not to
scratch the porcelain panels. The cover
plates must slide under the burner cover
as shown. Secure to the burner base with
the screws provided and repeat on other
side. Porcelain wire shields sit on the cover
plates as illustrated.
A. Lower the burner cover down onto the
burner tray and porcelain base, making
sure the pilot is properly seated through
the slot on the right side.
B. Attach burner cover with four screws as
illustrated.
C. Empty the sand into the burner tray.
Spread the sand evenly over the burner
tray.
2.5 PORCELAIN BASE INSTALLATION
PORCELAIN
COVER PLATE
PORCELAIN
WIRE SHIELD
2.6 BURNER COVER INSTALLATION

5
EN
W415-0808 / D / 11.04.16

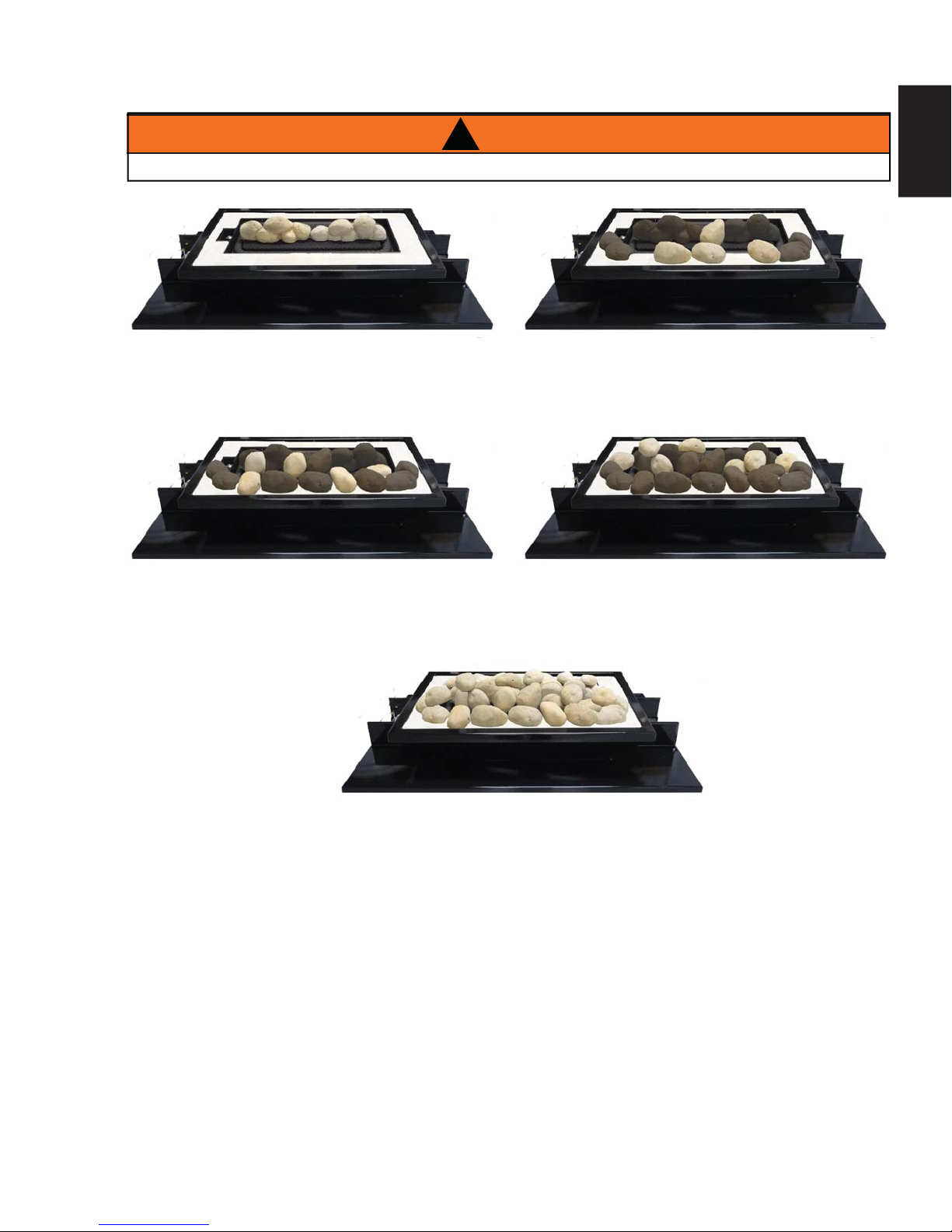

2.7 ROCK INSTALLATION
!
WARNING
REAL ROCKS MUST NOT BE USED IN THIS APPLIANCE. HEAT WILL CAUSE THEM TO EXPLODE.
A. Position the rocks in front of the center burner
tube, ensure not to cover burner ports.
B. Position a few large rocks randomly along the
front, making sure not to cover burner ports.
C. Place a few rocks randomly between the other
rocks, ensure not to cover burner ports.
D. Position the remaining rocks randomly,
ensure not to cover burner ports.
E. Repeat on other side.

6
W415-0808 / D / 11.04.16
EN

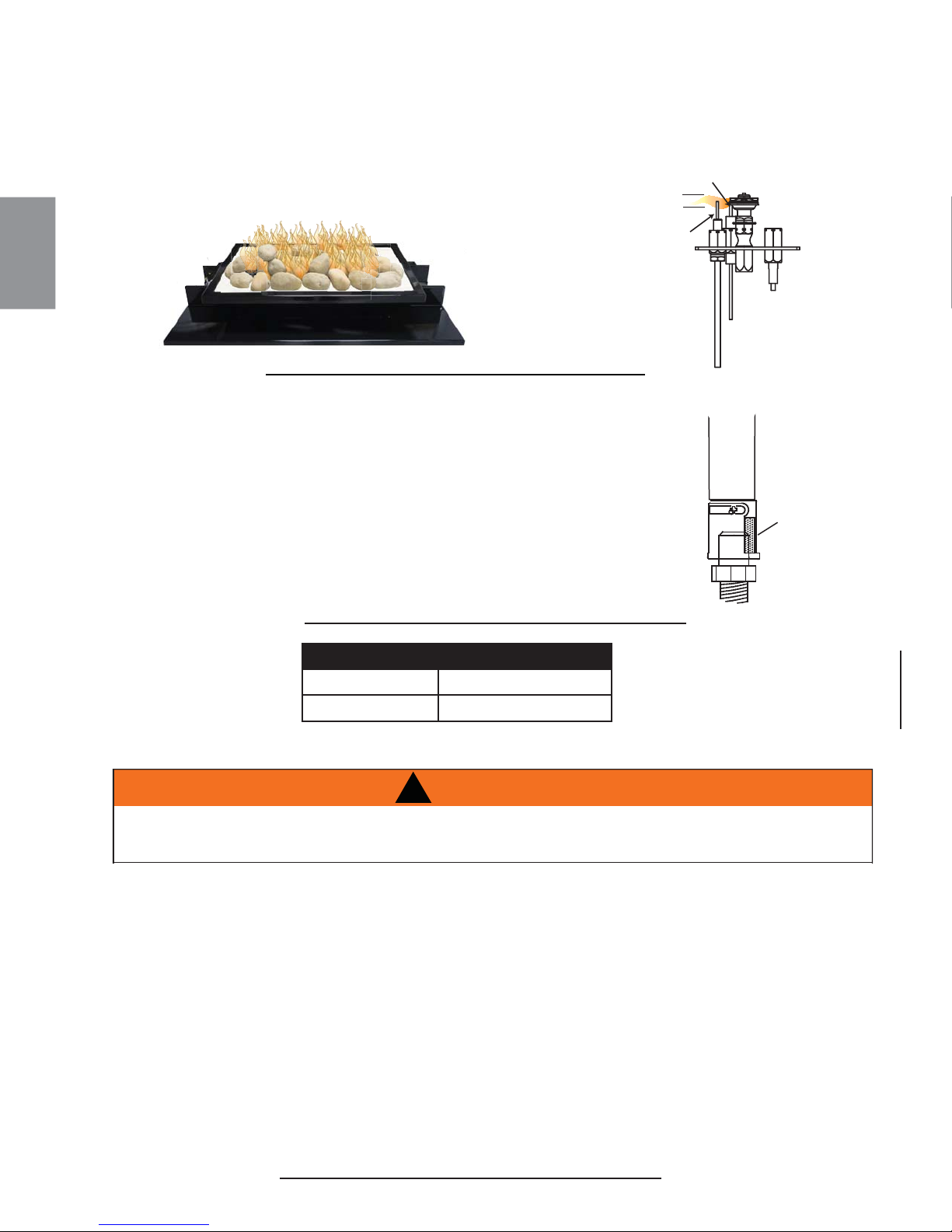

It is important to periodically perform a visual check of the pilot
and burner flames. Compare them to the illustration provided. If
any flames appear abnormal, call a service person.
FLAME MUST ENVELOP
UPPER 3/8” (9.5mm) TO 1/2”
(12.7mm) OF FLAME SENSOR
PILOT
BURNER
ELECTRODE
FLAME
SENSOR
3/8” - 1/2”
(9.5mm - 12.7mm)
54.1B
3.0 ADJUSTMENT
3.1 FLAME CHARACTERISTICS
3.2 VENTURI ADJUSTMENT
This appliance has an air shutter that has been factory set open according
to the chart below:
Regardless of venturi orientation, closing the air shutter will cause a more
yellow flame, but can lead to carbonization. Opening the air shutter will
cause a more blue flame, but can cause flame lifting from the burner ports.
The flame may not appear yellow immediately; allow 15 to 30 minutes for
the final flame colour to be established.
AIR SHUTTER ADJUSTMENT MUST ONLY BE DONE BY A QUALIFIED
INSTALLER!
AIR
SHUTTER
OPENING
VENTURI
BURNER
ORIFICE
49.1
VENTURI ADJUSTMENT CHART
NG 3/16” (4.8mm)
P 7/16” (11mm)
41.1C
Contact your dealer for questions concerning prices and policies on replacement parts. Normally, all parts
can be ordered through your Authorized dealer / distributor.
FOR WARRANTY REPLACEMENT PARTS, A PHOTOCOPY OF THE ORIGINAL INVOICE WILL BE
REQUIRED TO HONOUR THE CLAIM.
When ordering replacement parts always give the following information:
• Model & Serial Number of appliance
• Installation date of appliance
• Part number
• Description of part
• Finish
PARTS, PART NUMBERS AND AVAILABILITY ARE SUBJECT TO CHANGE WITHOUT NOTICE.
PARTS IDENTIFIED AS STOCKED WILL BE DELIVERED WITHIN 2 TO 5 BUSINESS DAYS FOR MOST
DELIVERY DESTINATIONS.
PARTS NOT IDENTIFIED AS STOCKED WILL BE DELIVERED WITHIN A 2 TO 4 WEEK PERIOD, FOR
MOST CASES.
PARTS IDENTIFIED AS ‘SO’ ARE SPECIAL ORDER AND CAN TAKE UP TO 90 DAYS FOR DELIVERY.
FAILURE TO POSITION THE PARTS IN ACCORDANCE WITH THIS MANUAL OR FAILURE TO USE
ONLY PARTS SPECIFICALLY APPROVED WITH THIS APPLIANCE MAY RESULT IN PROPERTY
DAMAGE OR PERSONAL INJURY.
!
WARNING
4.0 REPLACEMENTS

7
EN
W415-0808 / D / 11.04.16
7

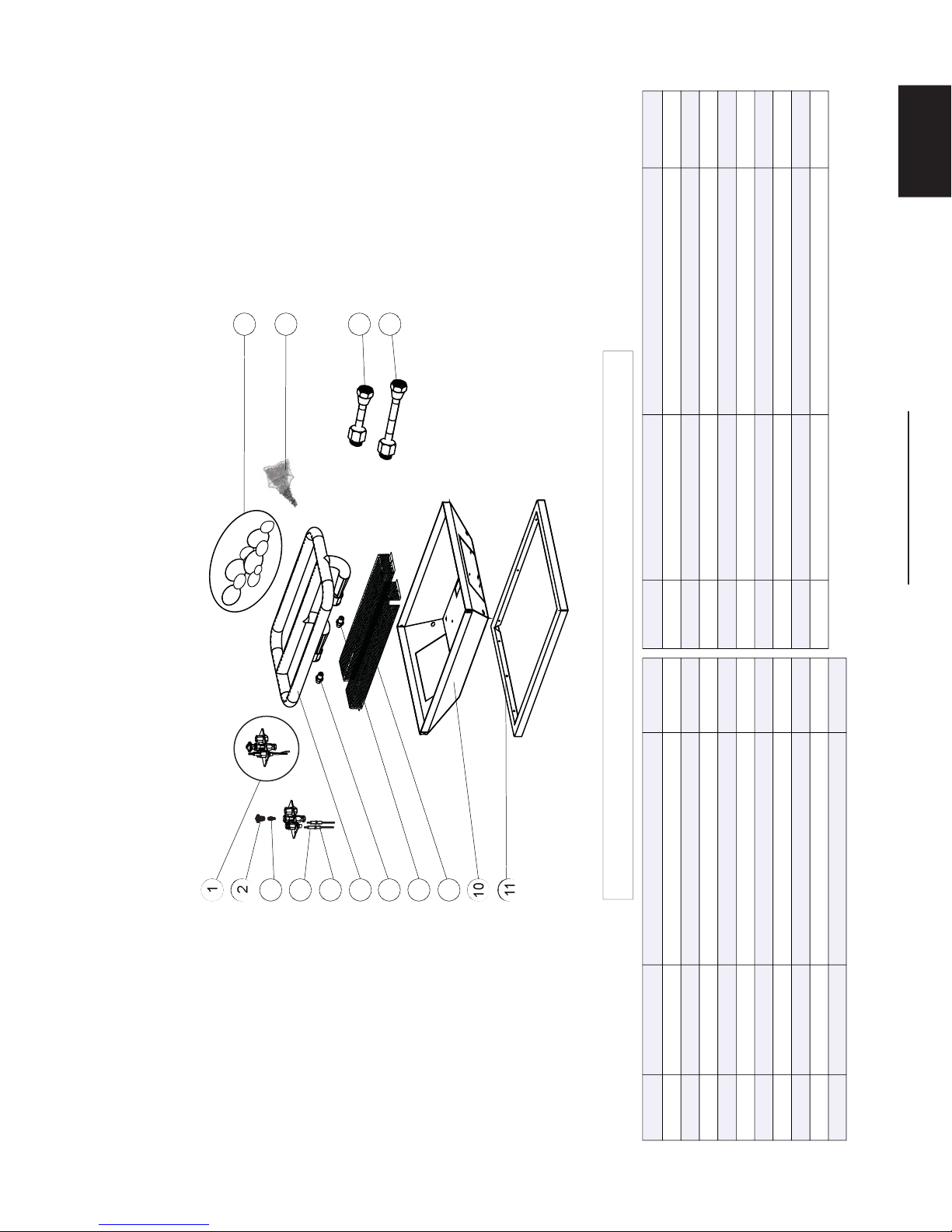

REF. NO. PART NUMBER DESCRIPTION
2 3 3 4 5 6 7
REF. NO. PART NUMBER DESCRIPTION
ITEMS MAY NOTAPPEAR EXACTLY AS ILLUSTRATED
W010-2863 PILOTASSEMBLY (NG) W335-0039 PILOT HOOD
BURNER ASSEMBLY
1 1
STOCKED STOCKED
W455-0068 PILOT ORIFICE #35 (P) W455-0070 PILOT ORIFICE #62 (NG) W010-2900 PILOTASSEMBLY (P)
W750-0335 ELECTRODE W750-0336 FLAME SENSOR W100-0113
8 13 14 9 10 11 12 15 8
W456-0034 INSIDE BURNER ORIFICE #34 (NG) W456-0054 INSIDE BURNER ORIFICE #54 (P)
1 2 3 4 5
14 15 12
10
11
6 7 8 9
W456-0034 OUTSIDE BURNER ORIFICE #34 (NG) W456-0052 OUTSIDE BURNER ORIFICE #52 (P)
W200-0274-BK2GL-SER ROCK BURNER COVER REK ROCK KIT
YES YES
W550-0009 WHITE SAND (8LBS)
3/8” FLEX CONNECTOR (24”)
W175-0289 3/8” FLEX CONNECTOR W175-0227 W565-0109 BURNER SCREEN W350-0460-BK2GL-SER ROCK BURNER HOUSING
13
YES YES YES YES YES YES YES YES YES YES
5.0 B81S OVERVIEW

Other Napoleon
®
Products
'JSFQMBDF*OTFSUTt$IBSDPBM(SJMMT t(BT'JSFQMBDFTt8BUFSGBMMTt8PPE4UPWFT
)FBUJOH$PPMJOHt&MFDUSJD'JSFQMBDFTt0VUEPPS'JSFQMBDFTt(BT(SJMMT
'JSFQMBDFT)FBUJOH$PPMJOHDBMMt(SJMMTDBMM
napoleonproducts.com
/BQPMFPO3PBE#BSSJF0OUBSJP$BOBEB-.(
#BZWJFX%SJWF#BSSJF0OUBSJP$BOBEB-/:
.JMMFS%SJWF$SJUUFOEFO,FOUVDLZ64"
5SBOT$BOBEB)JHIXBZ.POUSFBM2VFCFD$BOBEB)5"

9
FR
W415-0808 / D / 11.04.16
INSTALLATEUR : LAISSEZ CE MANUEL AVEC L’APPAREIL.
PROPRIÉTAIRE : CONSERVEZ CE MANUEL POUR CONSULTATION ULTÉRIEURE.
NE LAISSEZ PAS LES ENFANTS OU AUTRES INDIVIDUS À RISQUE SEULS À PROXIMITÉ DE L’APPAREIL.
1.33A
CONSIGNES DE SÉCURITÉ
$10.00
Cet appareil peut être installé dans une maison
préfabriquée (mobile) déjà instalée à demeure si les
règlements locaux le permettent.
Cet appareil doit être utilisé uniquement avec le type de
gaz indiqué sur la plaque signalétique. Cet appareil ne
peut être converti à d’autres gaz, sauf si une trousse de
conversion est utilisée.
CERTIFIED
INSTRUCTIONS
D’INSTALLATION ET
D’OPÉRATION
!
AVERTISSEMENT
Si ces instructions ne sont pas suivies à la
lettre, un incendie ou une explosion pourraient
s’ensuivre, causant des dommages matériels,
des blessures corporelles ou des pertes de vie.
- N’entreposez pas et n’utilisez pas d’essence ou autres
liquides et vapeurs inflammables à proximité de cet
appareil ou tout autre appareil.
- QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ :
• N’allumez aucun appareil.
• Ne touchez à aucun interrupteur électrique;
n’utilisez aucun téléphone dans votre immeuble.
• Appelez immédiatement votre fournisseur de gaz
d’un téléphone voisin. Suivez ses instructions.
• Si vous ne pouvez pas rejoindre votre fournisseur
de gaz, appelez le service des incendies.
- L’installation et l’entretien doivent être faits par un
installateur qualifié, une agence d’entretien ou le
fournisseur.
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada /
103 Miller Drive, Crittenden, Kentucky, USA, 41030
Téléphone 705-721-1212 • Télécopieur 705-720-9081 • www.napoleonfoyers.com • [email protected]
HOMOLOGUÉ SELON LES NORMES NATIONALES CANADIENNES ETAMÉRICAINES CSA 2.33 ET ANSI Z21.50 POUR LES APPAREILS À GAZ VENTILÉS.
B81NS
GAZ NATUREL
B81PS
PROPANE
HD81-1
ASSEMBLAGE DU
BRÛLEUR POUR ROCHES
DE RIVIÈRE
LA VITRE CHAUDE CAUSERA
DES BRÛLURES.
NE PAS TOUCHER LA VITRE
AVANT QU’ELLE AIT REFROIDI.
NE JAMAIS LAISSER LES
ENFANTS TOUCHER LA VITRE.
!
AVERTISSEMENT

10
FR
W415-0808 / D / 11.04.16
1.0 INFORMATION GÉNÉRALE 12
2.0 INSTALLATION 12
2.2 PANNEAU D’ACCÈS 12
2.1 ASSEMBLAGE DU BRÛLEUR 12
2.3 RACCORDS 13
2.4 INSTALLATION DE LA LUMIÈRE DE VEILLE 13
2.5 INSTALLATION DE LA PLAQUE DE RECOUVRMENT EN PORCELAINE 14
2.6 INSTALLATION DU COUVERCLE DU BRÛLEUR 14
2.7 INSTALLATION DES ROCHES 15
3.0 RÉGLAGES 16
3.1 CARACTÉRISTIQUES DE LA FLAMME 16
3.2 RÉGLAGE DU VENTURI 16
4.0 RECHANGES 16
5.0 VUE D’ENSEMBLE DU B81S 17
1.0 INFORMATION GÉNÉRALE
2.0 INSTALLATION
2.1 ASSEMBLAGE DU BRÛLEUR
NOTE : Les modifications, autres qu’éditoriales, sont indiquées par une ligne verticale dans la marge.
TABLE DES MATIÈRES
Cet assemblage de brûleur pour braises vitrifiées est approuvé pour utilisation dans l’appareil au gaz HD81
seulement. Il n’est pas approuvé pour utilisation comme appareil autonome ou avec n’importe quel autre appareil.
2.2 PANNEAU D’ACCÈS
NOTE: L'icône du camera indique que les vidéos sont disponibles comme une référence
supplémentaire, visitez http://mynapoleon.napoleonproducts.com/download/index/44/1
A. Fixez le brûleur à la base de la chambre
de combustion à l’aide des vis fournies,
en vous assurant que l’assemblage de
veilleuse est placé du côté de l’ouverture
d’accès de la soupape.
Brûleur Assemblage
de veilleuse
A. Une fois que vous avez enlevé une des portes (voir la section “INSTALLATION / ENLÈVEMENT DE LA
PORTE” dans votre manuel d’instructions d’installation du HD81-1), retirer le collecteur d’air en enlever
les deux supports de fixation dans la partie supérieure de la chambre de combustion, voir Figure 1.
B. Retirez le panneau d’accès de la soupape et le joint d’étancheité en enlever les 8 vis, voir Firgure 2.
Fig. 1 Fig. 2

11
FR
W415-0808 / D / 11.04.16
2.3 RACCORDS
NOTE : Les couvercles des raccords doivent être
retirés.
A. Branchez les conduites de gaz flexibles et la
conduite de la veilleuse aux raccords de gaz
situés en dessous de l’ouverture d’accès de la
soupape. Assurez-vous de faire correspondre le
collecteur de gaz marqué avec un point avec le
raccord central, également marqué avec un point.
Usez de prudence pour vous assurer de ne pas
endommager la conduite de la veilleuse et que les
connexions de gaz sont bien serrées.
NOTE: Le tube central est le brûleur primaire
et ne peut pas être éteint. Le brûleur externe
peut être allumé et éteint à l’aide de la
télécommande. Ci ce n’est pas le cas, inversez
les conduites flexibles.
B. Branchez les fils d’électrode de la veilleuse au raccord.
Les fils peuvent être branchés d’une seule manière.
Vous devez faire correspondre l’embout femelle de 1/4”
à l’embout mâle de 1/4” et l’embout femelle de 3/16” à
l’embout mâle de 3/16”.
C. Assurez-vous que les 2 tubes de venturi sont par
dessus les injecteurs avant d’allumer. NOTE:
Nous recommandons de faire une vérification
opérationnelle à ce stade avant de terminer
l’installation.
D. Vérifiez pour des fuites de gaz en appliquant une
solution d’eau savonneuse. N’utilisez pas une flamme
nue.
E. Après avoir vérifié pour les fuites, réinstallez le panneau
d’accès avec le joint d’étanchéité. (S’il a été enlevé)
2.4 INSTALLATION DE LA LUMIÈRE DE VEILLE
TUBE DE
VENTURI
INJECTEUR
RACCORDS
DE GAZ RACCORDS DE
VEILLEUSE
POINTS
BRÛLEUR
PRIMAIRE
ÉLECTRODE
DE VEILLEUSE
FILS
D’ÉLECTRODE
DE VEILLEUSE
Cette appareil est équipé de deux lumières de veille. Les lumières de veille sont précâblées et sont contrôlées
par la télécommande.
Si vous devez remplacer l’ampoule ou la lentille, suivez les instructions suivantes:
A. Désactivez le disjoncteur à l’entrée d’alimentation principale.
B. Retirez les quatre vis servant à fixer le cadre aux côtés de la chambre de combustion. Ce cadre sert à
retenir la lentille.
C. Vous pouvez maintenant accéder à l’ampoule.
NOTE : Lorsque vous manipulez l’ampoule, ne la laissez pas entrer en contact direct avec vos doigts,
protégez-la avec un linge propre et sec.
L’ampoule s’enlève en la tirant hors de la douille. Remplacez par des pièces Wolf Steel ltée uniquement,
car l’ampoule et la lentille sont des produits spécialement conçus pour les hautes températures. Lors de la
réinstallation, vérifiez l’intégrité du joint d’étanchéité.
LA CHAMBRE DE COMBUSTION DOIT ÊTRE SCELLÉE.
Le serrage excessif des vis risque de briser la lentille. Il est possible que des « fuites de lumière » soient visibles au niveau
des trous dans le boîtier de la lumière. Ces derniers sont nécessaires à la ventilation et ne doivent pas être couverts.
JOINT
D’ÉTANCH
É
LENTILLE
CADRE
CÔTÉ COLORÉ
AU-DESSUS
NIGHT LIGHTS
LUMIÈRE DE VEILLE

12
FR
W415-0808 / D / 11.04.16
FAITES L’INSTALLATION SELON L’ORDRE SUIVANT:
A. Les panneaux de porcelaine ou de brique
latéraux doivent être installés avant les
plaques de recouvrement en porcelaine. Pour
l’installation du panneau de porcelaine latéral,
voir le feuillet «PANNEAUX RÉFLECTEURS
RADIANTS EN PORCELAINE PRP81» et pour
l’installation des panneaux de brique, voir le
feuillet «PANNEAUX DÉCORATIFS SIMILI-
BRIQUES - PIERRE DE SABLE GD844KT».
B. Glissez les plaques de recouvrement en
porcelaine à travers l’ouverture avant en prenant
soin de ne pas égratigner les panneaux de
porcelaine. Les plaques de recouvrement
doivent glisser sous le couvercle du brûleur tel
qu’illustré. Fixez-les à la base du brûleur à l’aide
des vis fournies et répétez de l’autre côté. Les
protecteurs de fils en porcelaine reposent sur les
plaques de recouvrement tel qu’illustré.
A. Installez le couvercle du brûleur sur le plateau
du brûleur et la base en porcelaine, en vous
assurant que la veilleuse en bien en place à
travers la fente du côté droit.
B. Fixez le couvercle du brûleur avec quatre vis
tel qu’illustré.
C. Videz le sable dans le plateau du brûleur.
Étalez le sable uniformément au-dessus du
plateau du brûleur.
2.5 INSTALLATION DE LA PLAQUE DE RECOUVRMENT EN PORCELAINE
2.6 INSTALLATION DU COUVERCLE DU BRÛLEUR
PLAQUE DE
RECOUVREMENT
EN PORCELAINE
PROTECTEUR
DE FILS EN
PORCELAINE

13
FR
W415-0808 / D / 11.04.16
2.7 INSTALLATION DES ROCHES
!
AVERTISSEMENT
NE PAS UTILISER DE VRAIES ROCHES DANS CET APPAREIL. LA CHALEUR LES FERA EXPLOSER.
A. Placez les roches en avant du tube du
brûleur central en vous assurant de ne pas
couvrir les orifices du brûleur.
C. Placez quelques grosses roches de façon
aléatoire le long du devant, en vous assurant
de ne pas couvrir les orifices du brûleur.
D. Placez les quelques roches de façon aléatoire
entre les autres roches, en vous assurant de
ne pas couvrir les orifices du brûleur.
E. Placez les roches qui reste de façon aléatoire,
en vous assurant de ne pas couvrir les
orifices du brûleur.
F. Répétez de l’autre côté.

14
FR
W415-0808 / D / 11.04.16
3/8” - 1/2”
(9,5mm - 12,7mm)
LA FLAMME DOIT
ENVELOPPER LA PARTIE
SUPÉRIEURE DE LA SONDE
DE FLAMME DE 3/8” (9,5mm)
À 1/2”
(
12,7mm
)
ÉLECTRODE
LA SONDE
DE FLAMME
VEILLEUSE
54.1B
Il est important d’effectuer périodiquement une inspection visuelle de la flamme de la veilleuse et du brûleur.
Comparez-les à ces illustrations. Si des flammes paraissent anormales,
contactez un technicien de service.
3.0 RÉGLAGES
3.1 CARACTÉRISTIQUES DE LA FLAMME
3.2 RÉGLAGE DU VENTURI
L’ouverture du volet d’air a été préréglée en usine selon le tableau
ci-dessous :
Indépendamment de l’orientation du venturi, plus le volet est fermé,
plus la flamme est jaune et aura tendance à causer des dépôts de
carbone. Plus le volet est ouvert, plus la flamme est bleue et plus elle a
tendance à se détacher des orifices du brûleur. La flamme peut ne pas
être jaune immédiatement; allouez de 15 à 30 minutes pour que la
couleur finale de la flamme se stabilise.
LE RÉGLAGE DU VOLET D’AIR DOIT ÊTRE EXÉCUTÉ PAR UN
TECHNICIEN OU INSTALLATEUR QUALIFIÉ!
VENTURI
INJECTEUR
49.1
OUVERTURE
DU VOLET
D’AIR
TABLEAU DE RÉGLAGE DU VENTURI
GN 3/16” (4.8mm)
P 7/16” (11mm)
41.1C
Contactez votre détaillant pour les questions concernant les prix et la disponibilité des pièces de
rechange. Normalement, toutes les pièces peuvent être commandées chez votre détaillant autorisé.
POUR UN REMPLACEMENT DE PIÈCE SOUS GARANTIE, UNE PHOTOCOPIE DE LA
FACTURE ORIGINALE SERA REQUISE AFIN DE POUVOIR HONORER LA DEMANDE.
Lorsque vous commandez des pièces, donnez toujours l’information suivante :
• Modèle et numéro de série de l’appareil
• Date d’installation de l’appareil
• Numéro de la pièce
• Description de la pièce
• Fini
PIÈCES, NUMÉRO DES PIÈCES ET SI’IL SOIT DISPONIBILITÉ PEUT CHANGER SANS PRÉAVIS.
PARTIES IDENTIFIÉES COMME GARNIE SERONT LIVRÉS DANS 2 À 5 JOURS POUR LA
PLUPART DES DESTINATIONS DE LIVRAISON.
PIÈCES NON IDENTIFIÉES QUE STOCKÉS SERONT LIVRÉS DANS UN DÉLAI DE 2 À 4
SEMAINES POUR LA PLUPART DES CAS.
PIÈCES IDENTIFIÉES COMME « SO » SONT COMMANDE SPÉCIALE ET PEUVENT PRENDRE
JUSQU’À 90 JOURS POUR LA LIVRAISON.
OMETTRE DE POSITIONNER LES PIÈCES CONFORMÉMENT À CE MANUEL OU D’UTILISER UNIQUEMENT DES
PIÈCES SPÉCIFIQUEMENT APPROUVÉES POUR CET APPAREIL PEUT CAUSER DES DOMMAGES MATÉRIELS
OU DES BLESSURES CORPORELLES.
!
AVERTISSEMENT
4.0 RECHANGES

15
FR
W415-0808 / D / 11.04.16
5.0 VUE D’ENSEMBLE DU B81S
7
RÉF. PART NO. DESCRIPTION
2 3 3 4 5 6 7
RÉF. PART NO. DESCRIPTION
W010-2863 ASSEMBLAGE DE VEILLEUSE (GN) W335-0039 HOTTE DE VEILLEUSE
L’ASSEMBLAGE DE BRÛLEUR
1 1EN STOCK EN STOCK
W455-0068 INJECTEUR DE VEILLEUSE #35 (P) W455-0070 INJECTEUR DE VEILLEUSE #62 (GN) W010-2900 ASSEMBLAGE DE VEILLEUSE (P)
W750-0335 ÉLECTRODE W750-0336 SONDE DE LA FLAMME W100-0113
8 13 14 9 10 11 12 15 8
W456-0034
INJECTEUR DE VEILLEUSE INFÉRIEURE #34(GN)
W456-0054
INJECTEUR DE VEILLEUSE INFÉRIEURE #54 (P)
1 2 3 4 5
14 15 12
10
11
6 7 8 9
W456-0034
INJECTEUR DE VEILLEUSE EXTÉRIEURE #34(GN)
W456-0052
INJECTEUR DE VEILLEUSE EXTÉRIEURE #52(P)
W200-0274-BK2GL-SER COUVERCLE DU BRÛLEUR DE ROCHES REK TROUSSE DE ROCHES
OUI OUI
W550-0009 SABLE BLANC (8LBS)
RACCORD FLEXIBLE 3/8” (24”)
W175-0289 RACCORD FLEXIBLE 3/8” W175-0227 W565-0109 COUVERCLE DU BRÛLEUR W350-0460-BK2GL-SER BOÎTIER DU BRÛLEUR DE ROCHES
13
OUI OUI OUI OUI OUI OUI OUI OUI OUI OUI
CES ARTICLES PEUT DIFFÉRER DE CELLE ILLUSTRÉ

"VUSFTQSPEVJUT/BQPMÏPO®
'PZFST FODBTUSÏT t (SJMT BV DIBSCPO EF CPJT t 'PZFST BV HB[ t $BTDBEFT EFBV
1PÐMFTËCPJTt1SPEVJUT)7"$t'PZFSTÏMFDUSJRVFTt'PZFSTFYUÏSJFVSTt(SJMTËHB[EFRVBMJUÏ
'PZFST$IBVGGBHFFU$MJNBUJTBUJPO(SJMTDPNQPTF[
napoleonproducts.com
3PVUF5SBOTDBOBEJFOOF.POUSÏBM2VÏCFD)5"
/BQPMFPO3PBE#BSSJF0OUBSJP$BOBEB-.(
#BZWJFX%SJWF#BSSJF0OUBSJP$BOBEB-/:
.JMMFS%SJWF$SJUUFOEFO,FOUVDLZ64"
