NavRoad myCAM HD CUBE User manual

Prawa autorskie
www.navroad.com
Dziękujemy za zakup urządzenia NavRoad.
Mamy nadzieję, że urządzenie NavRoad będzie Ci towarzyszyć w wielu udanych
podróżach.
Przed rozpoczęciem użytkowania urządzenia, zapoznaj się z niniejszą instrukcją,
aby dokładnie poznać swoje urządzenie.
Jeżeli pojawią się wątpliwości dotyczące Twojego urządzenia, albo wrażenie, że
niniejsza instrukcja obsługi nie jest kompletna, prosimy zwrócić się do sprzedawcy
lub bezpośrednio do nas.
Trzymaj instrukcję w dogodnym miejscu, by w razie potrzeby z niej korzystać.
Najbardziej aktualna wersja instrukcji znajduje się na www.navroad.com w dziale
DO POBRANIA.
wersja 2018.07

Spis treści
Prawa autorskie ...........................................2
Spis treści.......................................................3
Wprowadzenie.............................................5
Korzystanie z instrukcji obsługi.......5
Bezpieczeństwo ...........................................6
Środki ostrożności ......................................7
Środki ostrożności podczas
korzystania z urządzenia ...................7
Normalne użytkowanie.............................8
Czyszczenie urządzenia......................8
Ochrona urządzenia ............................8
Połączenie z komputerem.................8
Karta pamięci.........................................9
Instalowanie / wyjmowanie karty
pamięci................................................. 10
Automatyczne włączanie................ 14
Ręczne włączanie .............................. 14
Resetowanie........................................ 14
Funkcje urządzenia.................................. 17
Tryb nagrywania wideo ......................... 17
Ekran w trybie nagrywania ............ 18
Ważne nagrania................................. 19
Ustawienia trybu nagrywania ....... 19
Tryb zdjęć ................................................... 20
Ustawienia trybu zdjęć.................... 21
Tryb odtwarzania ..................................... 21
Ustawienia trybu odtwarzania...... 22
Ustawienia.................................................. 22

Ustawienia trybu nagrywania .......22
Ustawienia trybu zdjęć....................23
Ustawienia trybu odtwarzania ......23
Ustawienia karty microSD.............. 23
Ustawienia ogólne............................ 24
Ważne informacje.................................... 27

Wprowadzenie
Korzystanie z instrukcji obsługi
Niniejsza instrukcja dostarcza informacji jak korzystać z urządzenia. Znajdziesz w
niej ważne informacje , metody uruchamiania różnych funkcji i inne. Definicje są
następujące:
Uwagi: prezentują alternatywne opcje bieżącej funkcji, menu lub
podmenu.
Wskazówki: dostarczają informacji o metodach wykorzystania
danej funkcji.
Ważne: wyjaśniają działanie bieżącej funkcji, mogące mieć wpływ
na wydajność.
Ostrzeżenia: dostarczają ważnych informacji zapobiegających
utracie danych lub funkcjonalności oraz zapobiegających
uszkodzeniu urządzenia.

Bezpieczeństwo
Zapoznaj się z poniższymi zasadami bezpieczeństwa i przestrzegaj ich.
Nieprzestrzeganie poniższych zasad, zwiększa ryzyko wypadku i może
doprowadzić do obrażeń.
1. Zasilanie - Używaj tylko ładowarki znajdującej się w zestawie lub
dedykowanej ładowarki NavRoad. Użycie innej ładowarki, może spowodować
uszkodzenie lub pożar.
2. Instalacja samochodowa –Nie dokonuj zmian w instalacji samochodowej,
aby uniknąć uszkodzenia.
3. Demontaż - Nie demontuj urządzenia, aby uniknąć uszkodzenia.
4. Instalacja - Nie instaluj urządzenia w pobliżu wody, źródeł ciepła,
zanieczyszczeń, oleju itp., aby uniknąć wypadku, pożaru i porażenia prądem.
5. Bezpośrednie nasłonecznienie - Unikaj narażania urządzenia oraz
akcesoriów na bezpośrednie nasłonecznienie. Może to spowodować jego

przegrzanie.
6. Płyny - Trzymaj urządzenie z dala od płynów.
7. Przebudowywanie - Samodzielne przebudowywanie urządzenia może
spowodować jego uszkodzenie oraz powoduje utratę gwarancji.
8. Ładowarka - Urządzenie jest przeznaczone do samochodów z zasilaniem
12~24V.
Środki ostrożności
Środki ostrożności podczas korzystania z urządzenia
1. Upewnij się, że podczas instalacji urządzenie jest wyłączone.
2. Zaleca się używanie produktu w samochodzie z podłączonym zasilaniem w
celu uniknięcia rozładowania baterii.
3. Nie przechowuj i nie używaj urządzenia w bardzo niskich lub bardzo
wysokich temperaturach, gdyż może to doprowadzić do jego uszkodzenia.

Normalne użytkowanie
Czyszczenie urządzenia
Do czyszczenia obudowy urządzenia używaj ściereczki zwilżonej roztworem
łagodnego detergentu, następnie wytrzyj urządzenie do sucha. Nie używaj
chemicznych środków czyszczących i rozpuszczalników, ponieważ mogą one
uszkodzić plastikowe części.
Ochrona urządzenia
1. Nie wystawiaj urządzenia na działanie wody i wilgoci. Urządzenie nie jest
wodoodporne
2. By uniknąć kradzieży, nie zostawiaj urządzenia w wid. miejscu, gdy
wysiadasz z samochodu.
3. Nie dopuść do upadku urządzenia.
Połączenie z komputerem
Urządzenie można połączyć z komputerem w trzech trybach. W trybie pamięci
masowej USB urządzenie działa jako czytnik kart pamięci (po umieszczeniu w

gnieździe karty pamięci), w trybie kamery działa jako standardowa kamera PC z
której możemy korzystać w popularnych komunikatorach, a w trybie ładowanie
urządzenie jest wyłącznie ładowane, a transmisja danych nie odbywa się.
Karta pamięci
Urządzenie obsługuje karty pamięci microSD™ i microSDHC™. Karta służy do
zapisu trasy w formie obrazu i dźwięku. Wymagana jest karta klasy 10.

Instalowanie / wyjmowanie karty pamięci
W zależności od zakupionej wersji, Twoje urządzenie może nie być
wyposażone w kartę pamięci. Kartę można włożyć tylko w jeden sposób –
równolegle do ścianek czytnika kart. Karty nie wolno wyjmować podczas
korzystania z niej. Aby wyjąć kartę, delikatnie naciśnij górną krawędź
karty aż do zwolnienia zaczepu, a następnie wyciągnij ją z czytnika.
Podczas wkładania i wyciągania karty pamięci urządzenie powinno być
wyłączone.
Urządzenie obsługuje karty pamięci o
pojemności do 64 GB.

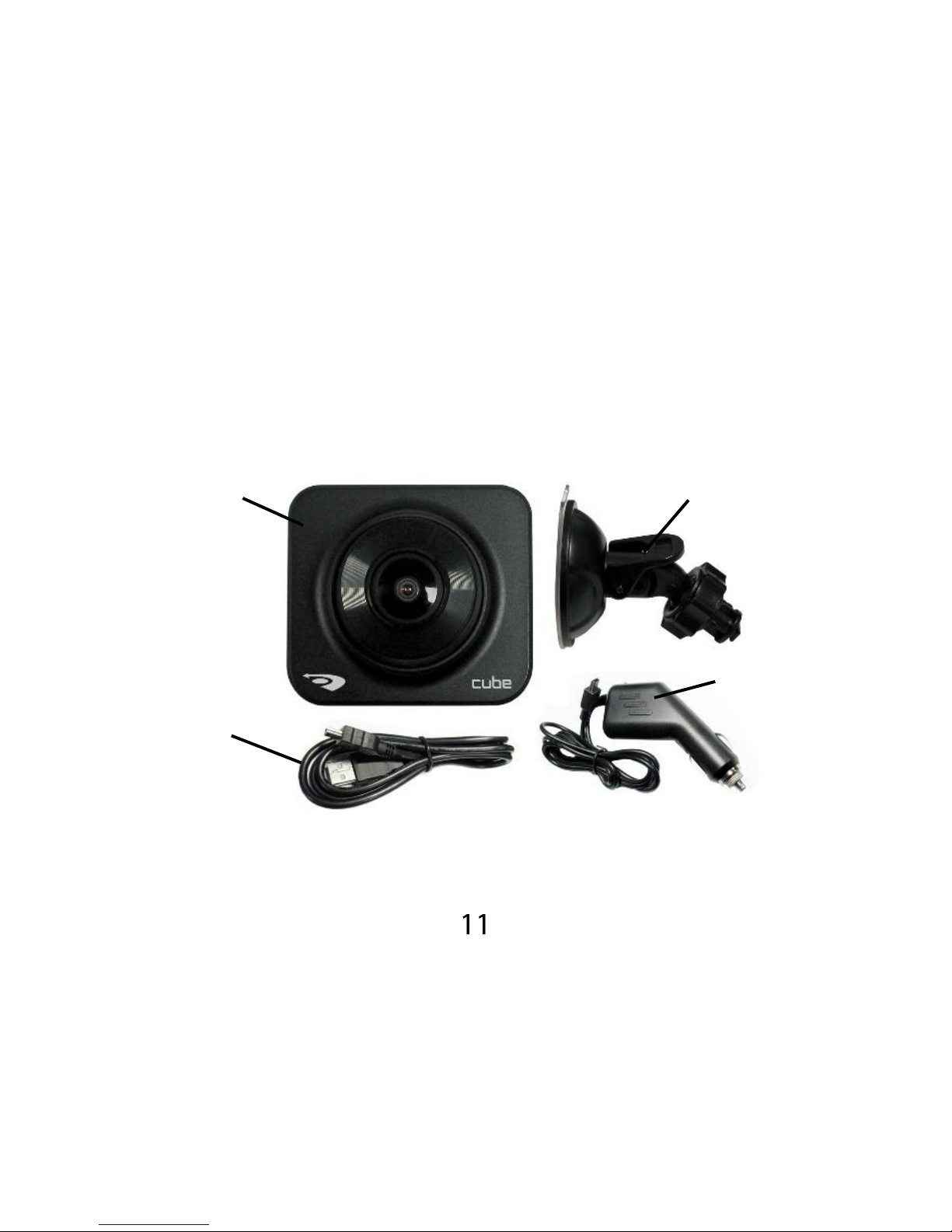

Zawartość zestawu
Urządzenie
NavRoad
Przewód
microUSB
Uchwyt
Ładowarka
samochodowa

Elementy urządzenia
Obiektyw kamery
Głośnik
Mikrofon
Włącznik
Przyciski
Gniazdo
kart microSD
Gniazdo microUSB
Wyświetlacz
Diody sygnalizujące
włączenie (niebieska) i
ładowanie (czerwona)
Przycisk
RESET
Gniazdo uchwytu

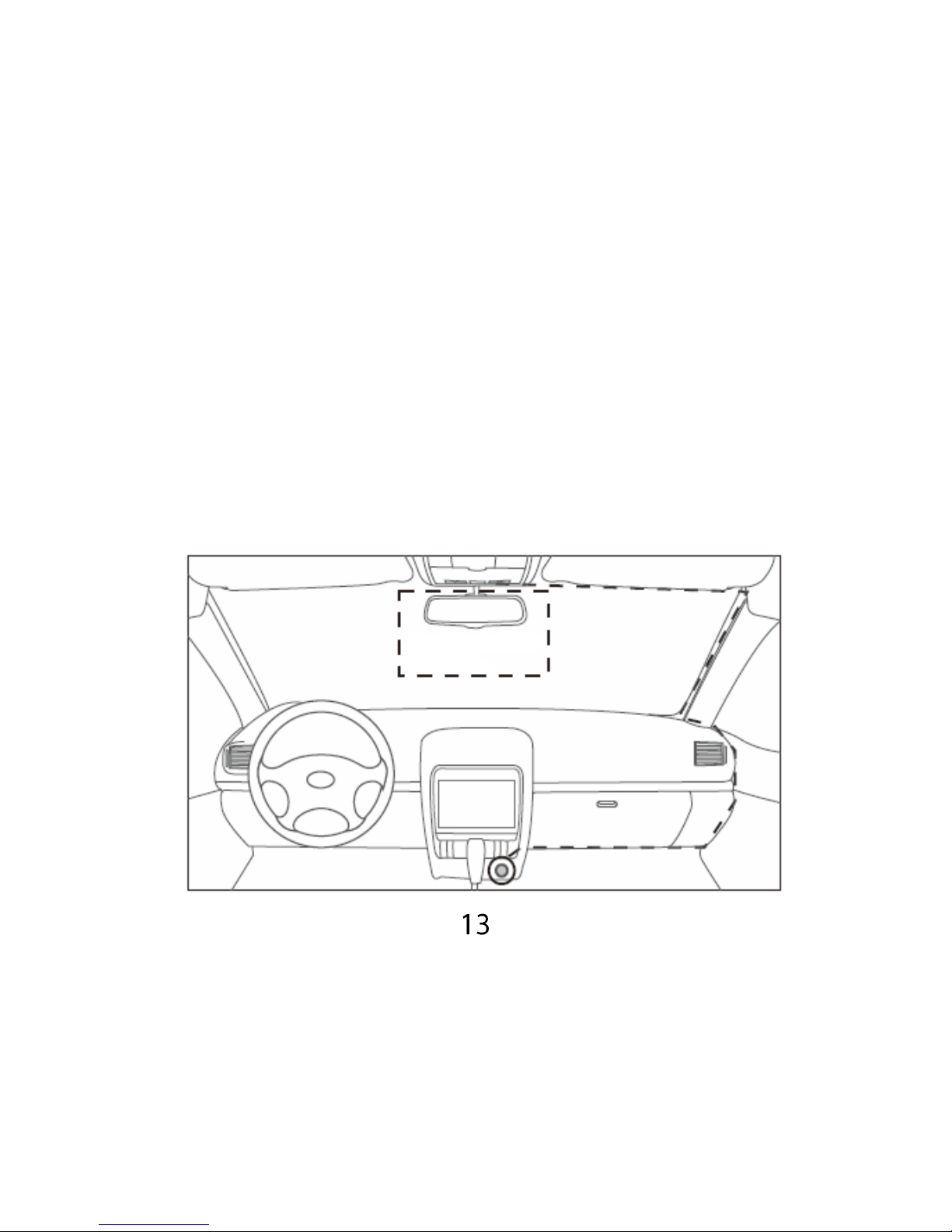

Montaż
Dokładnie wyczyść i odtłuść miejsce montażu. Usuń folię zabezpieczającą
przyssawkę i umieść ją na szybie. Zalecane miejsce montażu zaznaczono na rycinie.
Następnie naciśnij dźwignię uchwytu by przyssawka przylgnęła do szyby i
zamontuj urządzenie w uchwycie.

Włączanie i wyłączanie
Automatyczne włączanie
Urządzenie włączy się automatycznie po otrzymaniu zasilania). Gdy źródło
zasilania zostanie odcięte urządzenie wyłączy się automatycznie.
Ręczne włączanie
Przytrzymaj przycisk włącznika do momentu gdy urządzenie się włączy. W ten sam
sposób możesz wyłączyć urządzenie.
W wypadku niektórych samochodów konieczne może być ręczne
wyłączenie urządzenia ponieważ niektóre modele pozostawiają zasilanie
w gnieździe zapalniczki nawet po wyłączeniu silnika.
Resetowanie
Użyj cienkiego przedmiotu np. igły lub spinacza by zresetować urządzenie w razie
jakichkolwiek problemów.

Przed włączeniem urządzenia upewnij się, że karta microSD™ znajduje się
w gnieździe i zasilanie jest podłączone.
Funkcje klawiszy
W poniższej tabeli przedstawiono funkcje klawiszy w danym trybie
funkcjonowania.
Tr.
nagrywania
Tr. zdjęć
Tr.
odtwarzania
Ustawienia
Włącznik
Włączenie /
Wyłączenie
Włączenie /
Wyłączenie
Włączenie /
Wyłączenie
Włączenie /
Wyłączenie
M
Podczas
nagrywania:
Zabezpiecz
nagranie
Zmień tryb
Zmień tryb /
Zakończ
odtwarzanie
Zmień
aktywną
zakładkę
ustawień

W innej
sytuacji:
Zmień tryb
=
Ustawienia
Ustawienia
Ustawienia
Wyjście
OK
Rozpocznij /
zatrzymaj
nagrywanie
Zrób zdjęcie
Odtwarzaj /
Zatrzymaj
odtwarzanie
Wybierz

-
Przybliżenie
obrazu
Następny plik
W górę

Podczas
nagrywania:
Włącz / wyłącz
nagrywanie
dźwięku
Oddalenie
obrazu
Poprzedni
plik
W dół

Funkcje urządzenia
Za pomocą przycisku M możemy przełączać się pomiędzy trybami pracy
urządzenia – trybem nagrywania, trybem zdjęć oraz trybem odtwarzania.
Tryb nagrywania wideo
W tym trybie (urządzenie uruchamia się w nim domyślnie po podłączeniu
ładowarki) możemy rejestrować obraz widoczny w obiektywie w postaci pliku
audiowizualnego zapisanego na karcie pamięci.

Ekran w trybie nagrywania
Wskaźnik
nagrywania
dźwięku
Rozdzielczość / ilość
klatek na sekundę
Wskaźnik
nagrywania
Wskaźnik
trybu
Wskaźnik
obecności
karty microSD
Wskaźnik ładowania /
poziomu naładowania
baterii
Wskaźnik trybu
parkingowego
Aktualna data
i godzina
Aktualny czas
nagrania
Wskaźnik nagrania
oznaczonego jako ważne

UWAGA! Po podłączeniu zasilania / włączeniu silnika urządzenie
automatycznie rozpocznie nagrywanie.
Nagrania zapisywane są na karcie pamięci w katalogu Video. Ich nazwy
rozpoczynają się od Video dla zwykłych nagrań oraz nagrań trybu
rozpoznawania ruchu, i Event dla ważnych nagrań oraz nagrań trybu
parkingowego.
Ważne nagrania
Gdy naciśniesz przycisk Mpodczas nagrywania urządzenie automatycznie oznaczy
aktualne nagranie jako ważne oraz nie pozwoli go nadpisać.
Ustawienia trybu nagrywania
Gdy naciśniesz przycisk =w trybie nagrywania natychmiastowo przejdziesz do
zakładki ustawień tego trybu. Więcej o ustawieniach znajdziesz w stosownym
rozdziale.

Tryb zdjęć
W tym trybie urządzenie staje się aparatem fotograficznym. Po jego wybraniu
możemy zrobić zdjęcie przy użyciu przycisku OK. Możemy też przybliżyć lub
oddalić obraz przyciskami i .
Wskaźnik trybu
Wskaźnik
obecności karty microSD
Wskaźnik ładowania /
poziomu naładowania
baterii
Rozdzielczość zdjęć
Wskaźnik
przybliżenia
Aktualna data
