neuland GraphicWall V3 User manual

Montageanleitung / Assembly instruction
GraphicWall V3
Standbeine B wie gezeigt ausklappen und
mit Flügelmuttern F zu einem Dreieck fixieren.
Fold out the legs Bas shown to be an triangle
and fix it with the wing nuts F.
Beide Gewindestifte C mit dem Innensechskant-
schlüssel D in die vorgesehene Bohrung an den
Seiten der Tafel A bis zum Anschlag fest eindrehen.
Den Innensechskantschlüssel D nach dem Aufbau
in der oberen Abschlusskappe des Standbeines B
parken.
Screw both sets screws Cwith the Allen key D
all the way into the provided holes on the lateral
frame of the board A. Store the Allen key D after
the setup in the upper closing cap of the leg B .
www.neuland.com
G
B
A
Lieferumfang:
A 1 faltbare V3-Tafel
B 2 faltbare Standbeine
C 2 Gewindestifte M6
D 1 Innensechskantschlüssel
Contents:
A 1 foldable board
B 2 foldable legs
C 2 set screws M6
D 1 Allen key
F
B
C
D
F
F
C
D
D C
D
B

H
F

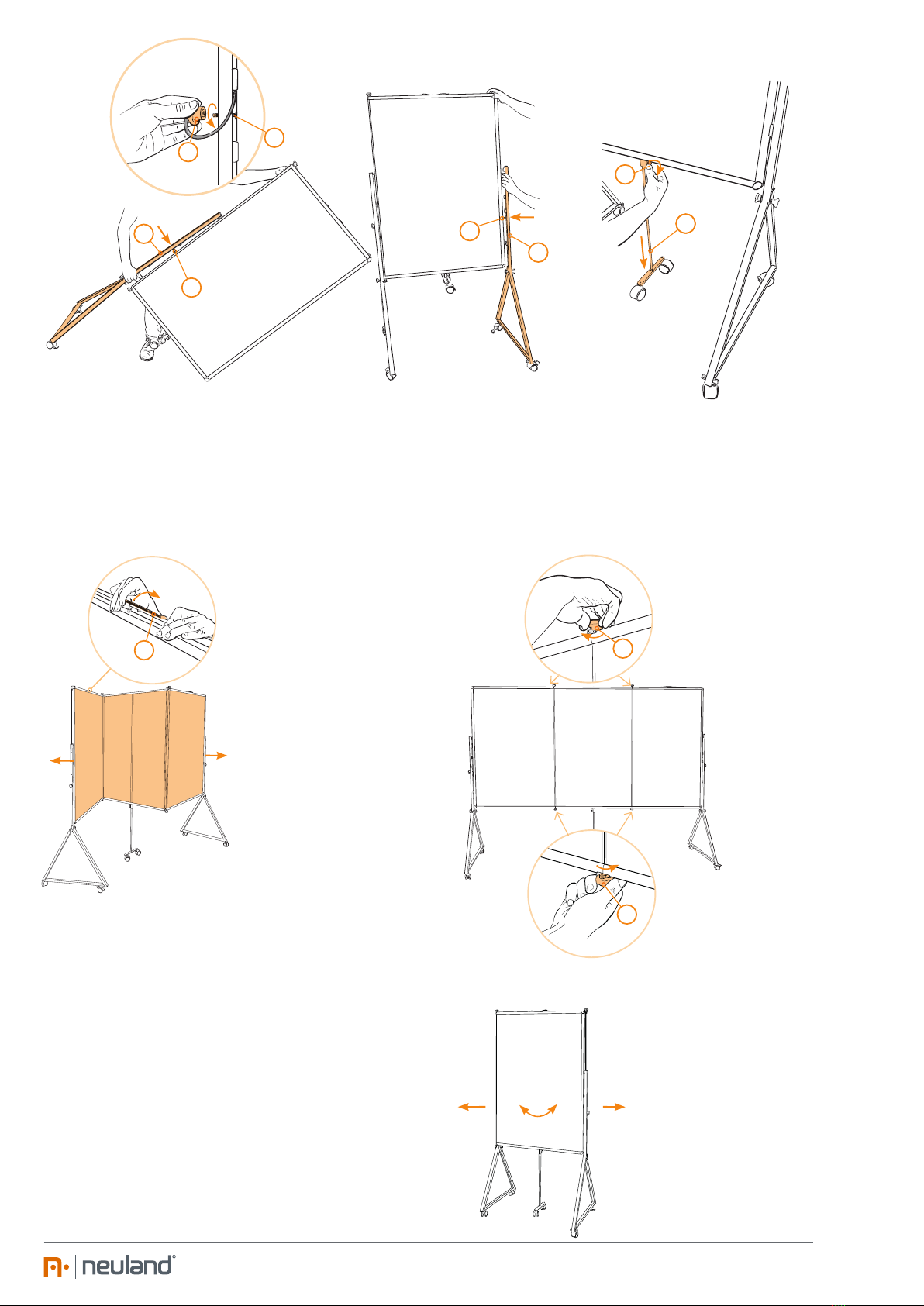

Erstes Standbein B in der gewünschten Höhe auf den Gewindestift
C aufsetzen und mit Griffmutter E sichern. Mit zweiten Standbein
genau so verfahren.
Put the the first leg Bin the desired height onto the set screw C
and fasten it with the knurled nut E. Proceed the same way with
the second leg.
www.neuland.com
Flügelschraube F am Stützbein H lösen,
Stützbein bis zum Boden ausziehen und
mit der Flügelschraube fixieren.
Loosen the wing screw Fon the supporting
leg H, extend the leg until it reaches the
ground and fasten the lock nut again.
B
C
Tipp:
Die GraphicWall V3 kann im zusammen-
geklappten Zustand platzsparend verstaut
werden. Die Tafel bleibt dabei mobil.
Tip:
When folded the V3 GraphicWall can be
stored without taking up much space.
The board still remains mobile.
B
C
Die beiden Griff-
muttern J an den
Scharnieren oben
und unten anziehen.
Tighten the knurled
nuts J on the
hinges at the top and
bottom.
I
J
J
E
C
Achtung: Alle Griffmuttern J an den
Scharnieren oben und unten bis An-
schlag aufdrehen, sonst könnte die Tafel
beschädigt werden. Den ersten
Sicherungsgummi I auf der Tafelober-
seite von dem Pin lösen und die erste
Hälfte von der Tafel A in die Breite
ziehen.
Attention: Unscrew all knurled nuts J
on the hinges at the top
and bottom until stop. Otherwise the
board could get damaged.
Loosen the locking rubber I on the top
board frame from the pin, fold out the
first half of the board A and pull it into
full width.
