newform CLASS-X Series User manual

istruzioni
instructions
instructions de montage
Bedienungsanleitung
instrucciones
CLASS-X
62670E
62675E

2
•Il presente manuale è parte integrante del prodotto.
•E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto.
•Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto.
•
•
•Non disperdere resti di imballaggio nell’ambiente.
•Non creare ostacoli al passaggio dell’acqua.
•Evitare, in ogni caso, l’utilizzo di spugne metalliche o abrasive o di detergenti o prodotti abrasivi che potrebbero danneggiare
•airetteniburalledonretni’llaeregnuigonassopitirtedoàtirupmiehcerativeedno,inoizallatsnievounidosaclenottuttarpoS .ittodorpioizicresenierettemidamirpotnaipmi’leragrups,otnemanoiznufidimelborpaenigiroodnad
•Pulire esclusivamente con acqua e sapone. Risciacquare abbondantemente e asciugare con un panno morbido.
•
AVVERTENZE PER L’ USO E LA MANUTENZIONE
I
•Das vorliegende Handbuch ist Bestandteil des Produktes.
•Es soll im Handbereich und in perfektem Zustand während des ganzen Lebenszyklus des Produktes aufbewahrt werden.
•Es ist empfehlenswert, das vorliegende Handbuch und alle darin enthaltenen Informationen sorgfältig zu lesen, bevor das
Produkt zu montieren und anzuwenden.
•Die Montage soll von Fachpersonal unter Beachtung der gültigen Vorschriften durchgeführt werden.
•Der Hersteller lehnt jegliche Verantwortung für die unsachgemässe Verwendung des produktes ab.
•Keine Rückstände der Verpackung im haushaltsbereich unbewacht lassen.
•Die Wasserdurchgänge nicht verstopfen.
•Keine Metall- bzw. Abrasive schwammen, Reinigungsmittel und Schleifmittel verwenden, um zu vermeiden, dass die
•eid,tmminbeirteBnietkudorPneueneidnamroveb,nametllostlednahnenoitallatsnIeuenmuhcissennew,mellaroV ehclew,negnalegnerutamrAeidninegnuregalbAdnunegnuginiernureVssad,nrednihrevuzmu,neginieregalnA
Funktionsstörungen verursachen könnten.
•Nur mit Wasser und Seife reinigen, sorgfältig ausspülen und mit einem weichen Tuch austrocknen.
•Zu einer längeren Dauer des Mischers und der Kartusche, wird es empfohlen, Untertisch-Filterhähne zu installieren.
HINWEISE FÜR DIE VERWENDUNG UND REINIGUNG
D
•This manual is an integral part of the product.
•Keep it in good conditions and at hand throughout product’s life.
•We recommend reading carefully this manual and all the instructions contained before using and installing the product.
•
•The manufacturer is not liable in case of use of the product with purposes other than those provided for.
•Do not leave the residues of the packaging in the home environment.
•
•Totally avoid using metallic or abrasive sponges and detergents or abrasive products in order not to damage the surfaces.
•gnikrowgnisuacdnapatehtotnignitartenepsirbedroseitirupmitneverpotredroni,snoitallatsniwenhtiwyllaicepsE .reximehtgnitavitcaerofebmetsysehtegrup,smelborp
•Clean only with water and soap. Carefully rinse and dry with a soft cloth.
•
WARNINGS FOR THE USE AND MAINTENANCE
GB
•El presente manual es parte integrante del producto.
•Es necesario guardar el manual en buen estado y durante todo el ciclo de vida del producto.
•Les aconsejamos que lean con cuidado el presente manual y todas las disposiciones contenidas antes de utilizar e instalar
el producto.
•
•
aquellas previstas.
•No tiren los restos de los embalajes al medio ambiente. No creen obstáculos de ninguna forma el pasaje de agua.
•Eviten, de todas formas, la utilización de esponjas metálicas o abrasivas o detergentes o productos abrasivos que podrían
•Sobre todo en caso de nuevas instalaciones, para evitar que impurezas o residuos puedan alcanzar el interior del grifo
.otcudorpleotneimanoicnufnerenopedsetnanóicalatsnialragrup,otneimanoicnufedsamelborpodnasuac
•Limpien exclusivamente con agua y jabón. Enjuaguen abundantemente y sequen con un trapo limpio.
•
ADVERTENCIAS PARA EL USO Y MANUTENCIÓN
E
•Ce manuel est une partie intégrante du produit.
•Il faut le conserver en bon état et à portée pendant tout le cycle de vie du produit.
•Nous conseillons de lire attentivement ce manuel et toutes les consignes qui s’y trouvent avant d’utiliser et d’installer le
produit.
•
•Le constructeur décline toute responsabilité en cas d’utilisation du produit dans des buts différents de ceux prévus.
•Ne pas abandonner les résidus de l’emballage dans l’environnement domestique.
•Ne pas faire obstacle au passage de l’eau.
•
abîmer les surfaces.
•
.stiudorpselrevitca’dtnavaemètsyselregrup,tnemennoitcnofedsemèlborpsedresuac
•Nettoyer uniquement à l’eau et au savon. Rincer soigneusement et sécher avec un chiffon doux.
•
de raccordement.
AVERTISSEMENTS POUR L’UTILISATION ET ENTRETIEN
F

3
CLASS-X
DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE
REFERENZANGABEN_ DATOS DE REFERENCIA
62670E
10862
62675E
10863

4
1
2
2
ATTENZIONE: TESTARE L'IMPIANTO
SENZA RIMUOVERE IL TAPPO-
PROTEZIONE IN PLASTICA.
ATTENTION: TEST THE INSTALLATION
WITHOUT REMOVING THE PLASTIC
PROTECTION CAP.
ATTENTION: TESTER LE SYSTÈME SANS
ENLEVER LA BONDE DE PROTECTION EN
PLASTIQUE.
ACHTUNG: DIE ANLAGE PRÜFEN, OHNE
DIE KUNSTSTOFF-SCHUTZKAPPE ZU
ENTFERNEN.
ATENCIÓN: PRUEBAR LA INSTALACIÓN
SIN QUITAR LA TAPA DE PROTECCIÓN EN
PLASTICO.
ATTENZIONE: PRIMA DI RIMUOVERE IL
TAPPO-PROTEZIONE IN PLASTICA, PER
PROCEDERE CON L'ISTALLAZIONE DELLE
PARTI ESTERNE, ACCERTARSI CHE
L'IMPIANTO SIA CHIUSO.
ATTENTION: BEFORE REMOVING
PROTECTION CAP, IN ORDER TO PROCEED
WITH THE ASEMBLING OF THE EXTERNAL
PARTS, BE SURE THAT THE INSTALLATION
IS CLOSED.
ATTENTION : AVANT D’ENLEVER LA
BONDE DE PROTECTION, POUR
L’INSTALLATION DES PARTIES EXTERNES,
S’ASSURER QUE LE SYSTÈME SOIT FERMÉ.
ACHTUNG: BEVOR SIE DIE KUNSTSTOFF-
SCHUTZKAPPE ENTFERNEN,
VERGEWISSERN SIE SICH, DASS DIE
ANLAGE GESCHLOSSEN IST, UM MIT DER
INSTALLATION DER AUSSENTEILE
FORTZUSETZEN.
ATENCIÓN: ANTES DE QUITAR LA TAPA
DE PROTECCIÓN, PARA PROCEDER CON EL
MONTAJE DE LAS PIEZAS EXTERNAS,
ASEGURARSE QUE LA INSTALACIÓN SEA
CERRADA.
CALDA/HOT/
CHAUD/WARM/
CALIENTE
FREDDO/COLD/
FROID/KALT/
FRIO
FREDDO/COLD/
FROID/KALT/
FRIO
CALDA/HOT/
CHAUD/WARM/
CALIENTE
!
!
I - IL TAPPO PROTEZIONE IN PLASTICA SOPPORTA PRESSIONI IDRICHE ESCLUSIVAMENTE IL TEMPO NECESSARIO PER
COLLAUDARE L’IMPIANTO. DOPO IL COLLAUDO, NON LASCIARE IN PRESSIONE L’IMPIANTO FINO ALL’AVVENUTA
INSTALLAZIONE DELLE PARTI ESTERNE.
GB - THE PROTECTION CUP SUPPORTS HYDRIC PRESSURES EXCLUSIVELY FOR THE TIME SUITABLE TO TEST THE SYSTEM. AFTER
TESTING DO NOT LEAVE THE SYSTEM IN PRESSURE UNTIL THE INSTALLATION OF THE EXTERNAL PARTS HAVE BEEN DONE
F - LE BOUCHON DE PROTECTION PEUT TOLÈRER PRESSIONS HYDRAULIQUES SEULEMENT POUR LE TEMP NECESSAIRE
POUR ESSAIER L’INSTALLATION. APRÈS L’ESSAI NE LAISSEZ PAS EN PRESSION LE SYSTÉME JUSQU’À L’INSTALLATION DE LES
PARTS EXTÉRIEURES EST TERMINÈE.
D - DIE SCHUTZKAPPE HÄLT WASSERDRÜCKE AUSSCHLIEßLICH FÜR EINEN ZEITRAUM AUS, DER ZUR PRÜFUNG DER ANLAGE
NOTWENDIG IST. NACH DER PRÜFUNG LASSEN SIE NICHT DIE ANLAGE UNTER DRUCK, BIS DIE INSTALLATION DER
AUSSENTEILE FERTIGGESTELLT IST.
E - LA TAPA DE PROTECCIÓN RESISTE LA PRESIÓN DEL AGUA SOLO EL TIEMPO NECESARIO POR LA PRUEBA DE LA
FONTANERIA. DESPUES DE LA PRUEBA NO QUEDAR LA FONTANERIA EN PRESIÓN HASTA A LA COMPLETA INSTALACIÓN
DE LAS PARTES EXTERNAS.
PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_
INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE
62670E
10862
I - IL TAPPO PROTEZIONE IN PLASTICA SOPPORTA PRESSIONI IDRICHE ESCLUSIVAMENTE IL TEMPO NECESSARIO PER
COLLAUDARE L’IMPIANTO.DOPO IL COLLAUDO, NON LASCIARE IN PRESSIONE L’IMPIANTO FINO ALL’AVVENUTA
INSTALLAZIONE DELLE PARTI ESTERNE.
GB - THE PROTECTION CUP SUPPORTS HYDRIC PRESSURES EXCLUSIVELY FOR THE TIME SUITABLE TO TEST THE SYSTEM. AFTER
TESTING DO NOT LEAVE THE SYSTEM IN PRESSURE UNTIL THE INSTALLATION OF THE EXTERNAL PARTS HAVE BEEN DONE
F - LE BOUCHON DE PROTECTION PEUT TOLÈRER PRESSIONS HYDRAULIQUES SEULEMENT POUR LE TEMP NECESSAIRE
POUR ESSAIER L’INSTALLATION.APRÈS L’ESSAI NE LAISSEZ PAS EN PRESSION LE SYSTÉME JUSQU’À L’INSTALLATION DE LES
PARTS EXTÉRIEURES EST TERMINÈE.
D - DIE SCHUTZKAPPE HÄLT WASSERDRÜCKE AUSSCHLIEßLICH FÜR EINEN ZEITRAUM AUS, DER ZUR PRÜFUNG DER ANLAGE
NOTWENDIG IST. NACH DER PRÜFUNG LASSEN SIE NICHT DIE ANLAGE UNTER DRUCK, BIS DIE INSTALLATION DER
AUSSENTEILE FERTIGGESTELLT IST.
E - LA TAPA DE PROTECCIÓN RESISTE LA PRESIÓN DEL AGUA SOLO EL TIEMPO NECESARIO POR LA PRUEBA DE LA
FONTANERIA. DESPUES DE LA PRUEBA NO QUEDAR LA FONTANERIA EN PRESIÓN HASTA A LA COMPLETA INSTALACIÓN
DE LAS PARTES EXTERNAS.
CLASS-X

CLASS-X
5
PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_
INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE
62670E
10862
FASE 1
I
PHASE 1
GB
ÉTAPE 1
F
SCHRITT
1
D
FASE 1
E
ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per
procedere con l’installazione delle parti esterne, accertarsi che
l’impianto sia chiuso.
Interponendo la guarnizione (1) fissare la boccola (2) per mezzo
delle 2 viti (3) fornite nella confezione. Inserire la cartuccia (4) ed
avvitare la ghiera di fissaggio (5) ed inserire il cappuccio (6). Per una
corretta chiusura della ghiera di fissaggio (5), si consiglia di utilizzare
una chiave dinamometrica con un serraggio di 12-13 Nm. Procede-
re quindi con l’installazione del decoro (7), avvitare il pomolo del
deviatore (8) ed infine montare la maniglia (9) sulla cartuccia (4)
fissandola con il grano (10) e mettere il tappino (11) di copertura.
ATTENTION: before removing protection cap, in order to proceed
with the assembling of the external parts, be sure that the installation
is closed.
By interposing the gasket (1) fix the bush (2) through the 2 screws (3)
supplied in the box. Insert the cartridge (4) and screw the fastening
ring-nut (5) and insert the cap (6). For a correct fixing of the fastening
ring- nut (5), we recommend to use a dynamometric wrench with a
torque of 12-13 Nm. Then, proceed with installation of decor plate
(7), screw the diverter knob (8) and finally assemble the handle (9)
on cartridge (4), secure with the fixing screw (10) and put
the cover cap (11).
ATTENTION: avant d’enlever labonde de protection, pour l’installati-
on des parties externes, S’assurer que le système soit fermé.
En interposant la joint (1) fixer la boucle (2) avec les deux vis (3)
fournis dans l’emballage. Insérer la cartouche (4) visser l’embout de
fixation (5) et insérer le bouchon (6). Pour une fermeture correcte de
l’embout de fixation (5), on conseille d’utiliser une clé
dynamométrique avec un serrage de 12-13 Nm. Procéder donc
avec l’installation de la plaque murale (7), visser le pomme inverseur
(8) et finalement monter la poignée (9) sur la cartouche (4) en la
fixant avec le grain (10) et mettre le bouchon (11) de couverture.
ACHTUNG: bevor sie die kunststoffschutzkappe entfernen, vergewis-
sern sie sich, dass die anlage geschlossen ist, um mit der installation
der aussenteile fortzusetzen.
Die Buchse (2) mittels der zwei vorhandenen Schrauben (3)
befestigen, indem man die Dichtung (1) zwischenlegt. Die Kartusche
(4) einführen und die Nutmutter (5) anschrauben, und die Kappe (6)
einführen. Zu einem korrekten Schluss der Nutmutter (5) , wird es
empfohlen, einen Dynamometerschlüssel mit Spannung von 12-13
Nm. zu verwenden. Danach die Dekorplatte (7) installieren, den
Umstellergriff (8) anschrauben und schließlich den Hebel (9) auf die
Kartusche (4) montieren, indem man diesen mit dem Dübel (10)
befestigt; die Abdeck ungskappe (11) dazu legen.
ATENCIÓN: antes de quitar la tapa de protección, para proceder
con el montaje de las piezas externas, asegurarse que la instalación
sea cerrada.
Con la interposición de la junta (1) fijar el casquillo (2) con las 2
roscas (3) incluidas en el paquete. Insertar el cartucho (4) y aprietar
la tuerca de bloqueo (5) y insertar la tapita (6). Para un correcto
cierre de la tuerca de bloqueo (5), se recomienda utilizar una llave
dinamómetrica con una torsión de 12-13 Nm. Proceder con la
instalación del embellecedor (7), apriete el botón del inversor (8) y
instalar la maneta (9) sobre el cartucho (4) con el grano (10) y poner
la tapa (11) de cobertura.

6
B
A
B
FREDDO/COLD/
FROID/KALT/
FRIO
CALDA/HOT/
CHAUD/WARM/
CALIENTE
FREDDO/COLD/
FROID/KALT/
FRIO
CALDA/HOT/
CHAUD/WARM/
CALIENTE
ATTENZIONE: TESTARE L'IMPIANTO
SENZA RIMUOVERE IL TAPPO-
PROTEZIONE IN PLASTICA.
ATTENTION: TEST THE INSTALLATION
WITHOUT REMOVING THE PLASTIC
PROTECTION CAP.
ATTENTION: TESTER LE SYSTÈME SANS
ENLEVER LA BONDE DE PROTECTION EN
PLASTIQUE.
ACHTUNG: DIE ANLAGE PRÜFEN, OHNE
DIE KUNSTSTOFF-SCHUTZKAPPE ZU
ENTFERNEN.
ATENCIÓN: PRUEBAR LA INSTALACIÓN
SIN QUITAR LA TAPA DE PROTECCIÓN EN
PLASTICO.
ATTENZIONE
: PRIMA DI RIMUOVERE IL
TAPPO-PROTEZIONE IN PLASTICA, PER
PROCEDERE CON L'ISTALLAZIONE DELLE
PARTI ESTERNE, ACCERTARSI CHE
L'IMPIANTO SIA
CHIUSO.
ATTENTION
: BEFORE REMOVING
PROTECTION CAP, IN ORDER TO PROCEED
WITH THE ASEMBLING OF THE EXTERNAL
PARTS, BE SURE THAT THE INSTALLATION IS
CLOSED
.
ATTENTION
: AVANT D’ENLEVER LA BONDE
DE PROTECTION, POUR L’INSTALLATION DES
PARTIES EXTERNES, S’ASSURER QUE LE
SYSTÈME SOIT
FERMÉ.
ACHTUNG
: BEVOR SIE DIE KUNSTSTOFF-
SCHUTZKAPPE ENTFERNEN, VERGEWISSERN
SIE SICH, DASS DIE ANLAGE
GESCHLOSSEN
IST, UM MIT DER INSTALLATION DER
AUSSENTEILE FORTZUSETZEN.
ATENCIÓN
: ANTES DE QUITAR LA TAPA DE
PROTECCIÓN, PARA PROCEDER CON EL
MONTAJE DE LAS PIEZAS EXTERNAS,
ASEGURARSE QUE LA INSTALACIÓN SEA
CERRADA
.
!
!
I - IL TAPPO PROTEZIONE IN PLASTICA SOPPORTA PRESSIONI IDRICHE ESCLUSIVAMENTE IL TEMPO NECESSARIO PER
COLLAUDARE L’IMPIANTO. DOPO IL COLLAUDO, NON LASCIARE IN PRESSIONE L’IMPIANTO FINO ALL’AVVENUTA
INSTALLAZIONE DELLE PARTI ESTERNE.
GB - THE PROTECTION CUP SUPPORTS HYDRIC PRESSURES EXCLUSIVELY FOR THE TIME SUITABLE TO TEST THE SYSTEM. AFTER
TESTING DO NOT LEAVE THE SYSTEM IN PRESSURE UNTIL THE INSTALLATION OF THE EXTERNAL PARTS HAVE BEEN DONE
F - LE BOUCHON DE PROTECTION PEUT TOLÈRER PRESSIONS HYDRAULIQUES SEULEMENT POUR LE TEMP NECESSAIRE
POUR ESSAIER L’INSTALLATION. APRÈS L’ESSAI NE LAISSEZ PAS EN PRESSION LE SYSTÉME JUSQU’À L’INSTALLATION DE LES
PARTS EXTÉRIEURES EST TERMINÈE.
D - DIE SCHUTZKAPPE HÄLT WASSERDRÜCKE AUSSCHLIEßLICH FÜR EINEN ZEITRAUM AUS, DER ZUR PRÜFUNG DER ANLAGE
NOTWENDIG IST. NACH DER PRÜFUNG LASSEN SIE NICHT DIE ANLAGE UNTER DRUCK, BIS DIE INSTALLATION DER
AUSSENTEILE FERTIGGESTELLT IST.
E - LA TAPA DE PROTECCIÓN RESISTE LA PRESIÓN DEL AGUA SOLO EL TIEMPO NECESARIO POR LA PRUEBA DE LA
FONTANERIA. DESPUES DE LA PRUEBA NO QUEDAR LA FONTANERIA EN PRESIÓN HASTA A LA COMPLETA INSTALACIÓN
DE LAS PARTES EXTERNAS.
PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_
INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE
62675E
10863
I - IL TAPPO PROTEZIONE IN PLASTICA SOPPORTA PRESSIONI IDRICHE ESCLUSIVAMENTE IL TEMPO NECESSARIO PER
COLLAUDARE L’IMPIANTO.DOPO IL COLLAUDO, NON LASCIARE IN PRESSIONE L’IMPIANTO FINO ALL’AVVENUTA
INSTALLAZIONE DELLE PARTI ESTERNE.
GB - THE PROTECTION CUP SUPPORTS HYDRIC PRESSURES EXCLUSIVELY FOR THE TIME SUITABLE TO TEST THE SYSTEM. AFTER
TESTING DO NOT LEAVE THE SYSTEM IN PRESSURE UNTIL THE INSTALLATION OF THE EXTERNAL PARTS HAVE BEEN DONE
F - LE BOUCHON DE PROTECTION PEUT TOLÈRER PRESSIONS HYDRAULIQUES SEULEMENT POUR LE TEMP NECESSAIRE
POUR ESSAIER L’INSTALLATION.APRÈS L’ESSAI NE LAISSEZ PAS EN PRESSION LE SYSTÉME JUSQU’À L’INSTALLATION DE LES
PARTS EXTÉRIEURES EST TERMINÈE.
D - DIE SCHUTZKAPPE HÄLT WASSERDRÜCKE AUSSCHLIEßLICH FÜR EINEN ZEITRAUM AUS, DER ZUR PRÜFUNG DER ANLAGE
NOTWENDIG IST. NACH DER PRÜFUNG LASSEN SIE NICHT DIE ANLAGE UNTER DRUCK, BIS DIE INSTALLATION DER
AUSSENTEILE FERTIGGESTELLT IST.
E - LA TAPA DE PROTECCIÓN RESISTE LA PRESIÓN DEL AGUA SOLO EL TIEMPO NECESARIO POR LA PRUEBA DE LA
FONTANERIA. DESPUES DE LA PRUEBA NO QUEDAR LA FONTANERIA EN PRESIÓN HASTA A LA COMPLETA INSTALACIÓN
DE LAS PARTES EXTERNAS.
CLASS-X

CLASS-X
7
PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_
INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE
62675E
10863
FASE 1
I
PHASE 1
GB
ÉTAPE 1
F
SCHRITT
1
D
FASE 1
E
ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per
procedere con l’installazione delle parti esterne, accertarsi che
l’impianto sia chiuso.

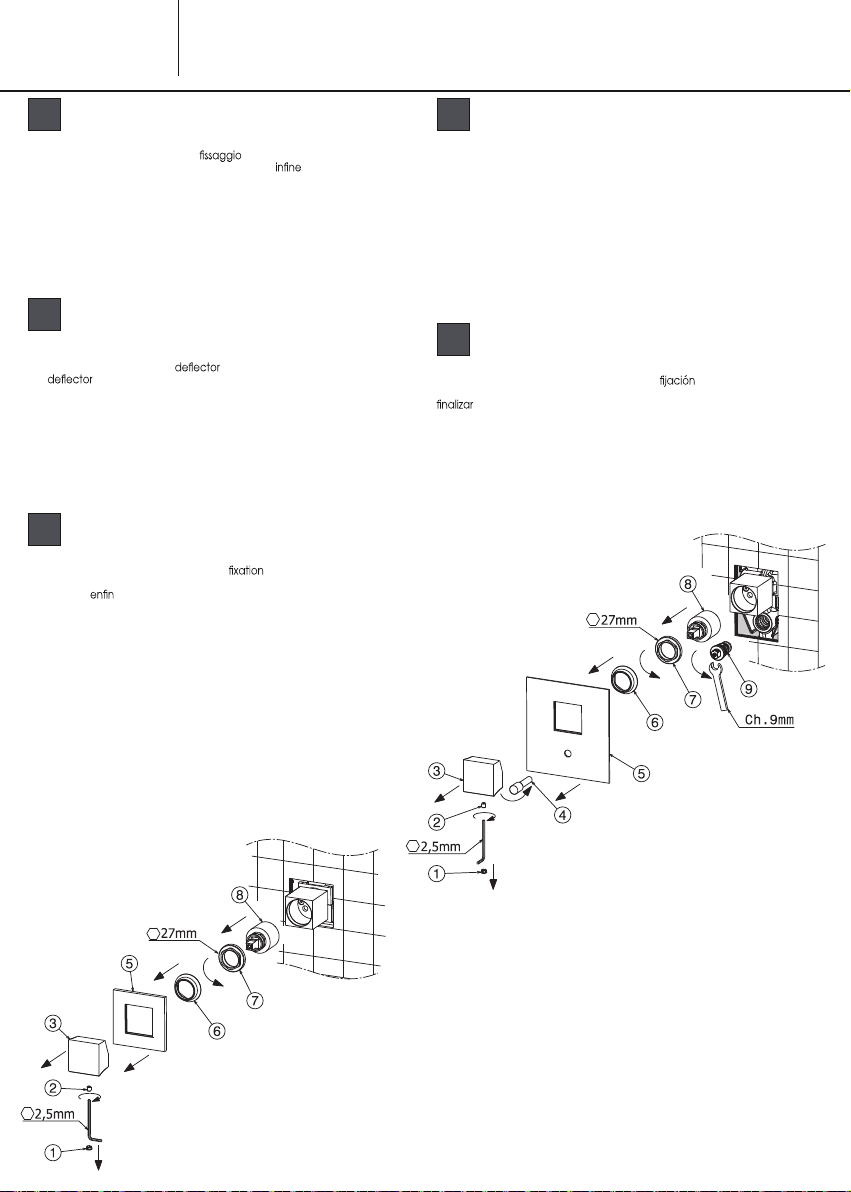

Interponendo la guarnizione (1) fissare la boccola (2) per mezzo
delle 2 viti (3) fornite nella confezione. Inserire la cartuccia (4),
avvitare la ghiera di fissaggio (5) ed inserire il cappuccio (6). Per una
corretta chiusura della ghiera di fissaggio (5), si consiglia di utilizzare
una chiave dinamometrica con un serraggio di 12-13 Nm. Procede-
re quindi con l’installazione del decoro (7), montare la maniglia (8)
sulla cartuccia (4) fissandola con il grano di fissaggio (9) e mettere il
tappino (10) di copertura.
ATTENTION: before removing protection cap, in order to proceed
with the assembling of the external parts, be sure that the installation
is closed.
By interposing the gasket (1) fix the bush (2) through the 2 screws (3)
supplied in the box. Insert the cartridge (4), screw the fastening
ring-nut (5) and insert the cap (6). For a corre ct fixing of the fastening
ring- nut (5), we recommend to use a dynamometric wrench with a
torque of 12-13 Nm. Then proceed with installation of decor plate (7),
assemble the handle (8) on the cartridge (4) secure with the fixing
screw (9) and put the cover cap (10).
ATTENTION: avant d’enlever labonde de protection, pour l’installati-
on des parties externes, S’assurer que le système soit fermé.
En interposant la joint (1) fixer la boucle (2) avec les deux vis (3)
fournis dans l’emballage. Insérer la cartouche (4) visser l’embout de
(5) et insérer le bouchon (6). Pour une fermeture correcte de
l’embout de fixation (5), on conseille d’utiliser une clé
dynamométrique avec un serrage de 12-13 Nm. Procéder donc
avec l’installation de la plaque murale (7), monter la poignée (8) sur
la cartouche (4) en la fixant avec le grain de fixation (9), et mettre le
bouchon (10) de couverture.
ACHTUNG: bevor sie die kunststoffschutzkappe entfernen, vergewis-
sern sie sich, dass die anlage geschlossen ist, um mit der installation
der aussenteile fortzusetzen.
Die Buchse (2) mittels der zwei vorhandenen Schrauben (3)
befestigen, indem man die Dichtung (1) zwischenlegt.
Die Kartusche (4) einführen und die Nutmutter (5) anschrauben, und
die Kappe (6) einführen. Zu einem korrekten Schluss der Nutmutter
(5), wird es empfohlen, einen Dynamometerschlüssel mit Spannung
von 12-13 Nm. zu verwenden. Danach d ie Dekorplatte (7)
installieren, den Hebel (8) auf die Kartusche (4) montieren, indem
man diesen mit dem Besfestigungsdübel (9) befestigt; die Kappe
(10) dazu legen.
ATENCIÓN: antes de quitar la tapa de protección, para proceder
con el montaje de las piezas externas, asegurarse que la instalación
sea cerrada.
Con la interposición de la junta (1) fijar el casquillo (2) con las 2
roscas (3) incluidas en el paquete. Insertar el cartucho (4), aprietar la
tuerca de bloqueo (5) y insertar la tapita (6). Para un correcto cierre
de la tuerca de bloqueo (5), se recomienda utilizar una llave
dinamómetrica con una torsión de 12-13 Nm. Proceder con la
instalación del embellecedor (7), instalar la maneta (8) sobre el
cartucho (4) con el grano (9) y poner la tapa (10) de cobertura.

INTERVENTI DI MANUTENZIONE_ MAINTENANCE_ INTERVENTIONS D’ENTRETIEN
INSTANDHALTUNG_ MANTENIMIENTO
8
CLASS-X
I
SOSTITUZIONE DEVIATORE VASCA INCASSO
Togliere il tappino (1),svitare la vite (2) e estrarre la maniglia (3).Svitare
il pomolo del deviatore (4),togliere il decoro (5) e svitare il deviatore (9).
SOSTITUZIONE DELLA CARTUCCIA
MANTENIMENTO
Si raccomanda inoltre di eseguire la pulizia dei rubinetti esclusivamente
con acqua e sapone, evitando l’impiego di detersivi abrasivi (in polvere
o liquidi), spugne abrasive o altri prodotti contenenti alcool, acidi od altre
sostanze aggressive. La Newform S.p.A. non risponderà dei danni causati
dall’inosservanza di tali regole.
INTERVENTI DI MANUTENZIONE
F
REMPLACEMENT DU COMMUTATEUR DE BALGNOIRE À ENCASTRER
Enlever le bouchon (1),dévisser la vis de (2) et
extraire la poignée (3). Dévisser le pommeau du commutateur (4), enlever le
décor (5) et dévisser le commutateur (9).
REMPLACEMENT CARTOUCHE
ENTRETIEN
On recommande en plus d’effectuer le nettoyage des robinets exclusivement
avec de l’eau et du savon, évitant l’emploi de détergents abrasifs (en poudre
ou liquides), d’éponges abrasives ou d’autres produits contenant de l’alcool,
des acides ou d’autres substances agressives. La Maison Newform S.p.A. ne
répond pas des dommages causés par l’inobservation de ces règles.
INTERVENTIONS D’ENTRETIEN
E
REEMPLAZO DESVIADOR EMPOTRADO PARA BAÑERA (TINA)
Quiten el tapón (1), desatornillar el tornillo de (2) y extraigan la maneta
(3). Desatornillar el pomo del desviador (4), sacar la decoración (5) y para
desatornillar el desviador (9).
REEMPLAZO DEL CARTUCHO
MANTENIMIENTO
Les recomendamos, además, que limpien los grifos utilizando exclusivamente
agua y jabón, evitando el empleo de detergentes abrasivos (en polvo o
líquidos), esponjas abrasivas u otros productos que contienen alcohol, ácidos
u otras sustancias agresivas. La Newform S.p.A. no responderà de los daños
causados por el incumplimiento de tales reglas.
MANTENIMIENTO
D
ERSETZEN DES ELNGEBAUTEN TANKABLENKERS
Den Stopfen (1) entfernen,die Befestigungsschraube (2) abschrauben und den
Handgriff (3) herausnehmen. Den Knauf des Ablenkers lockern (4), die Rosette
entfernen (5), den Umstellers abschrauben (9).
WECHSEL DER KARTUSCHE
INSTANDSETZUNG
Es ist überdies ratsam,die Hähne nur mit Wasser und Seife zu reinigen,und keine
abrasive Reinigungsmittel (in Pulver bzw. Flüssigkeit), schleifende Schwämme
oder weitere Produkte, die Alkohol, Säuren oder aggressive Stoffe enthalten,
zu verwenden. Die Firma Newform S.p.A. haftet nicht für Schäden, die durch
Nichtbeachtung solcher Vorschriften verursacht werden.
INSTANDHALTUNG
SUBSTITION OF BUILT-IN CISTERN DEFLECTOR
Remove the plug (1), unscrew the fastening screw (2) and remove the handle
(3). Unscrew the knob of the (4), remove the base ring (5), unscrew
the (9).
CARTRIDGE REPLACEMENT
MAINTENANCE
In addition we recommend cleaning the taps exclusively with water and soap,
avoiding using abrasive detergents (in powder or liquid), abrasive sponges
or other products containing alcohol, acids or other aggressive substances.
Newform S.p.A. will not respond to any damages caused by failure to observe
the above rules.
MAINTENANCE
GB
Togliere il tappino (1), svitare la vite (2) e estrarre la maniglia (3). Svitare il
pomolo del deviatore (4), togliere il decoro (5). Togliere il cappuccio (6), svitare
la ghiera di (7) e togliere la cartuccia (8).
Remove the plug (1), unscrew the fastening screw (2) and remove the handle
(3). Unscrew the knob of the deflector (4), remove the base ring (5). Remove
the cap (6), unscrew the fastening ring nut (7) and remove the cartridge (8).
Enlever le bouchon (1), dévisser la vis de fixation (2) et extraire la poignée (3).
Dévisser le pommeau du commutateur (4), enlever le décor (5). Enlever le
bouchon (6), dévisser la virole de fixation (7) et enlever la cartouche (8).
Den Stopfen (1) entfernen, die Befestigungsschraube (2) abschrauben und
den Handgriff (3) herausnehmen. Den Knauf des Ablenkers lockern (4), die
Leiste entfernen (5). Die Kappe (6) entfernen, den Befestigungsring (7)
abschrauben und die Kartusche (8) entfernen.
Quiten el tapón (1), destornillen el tornillo de fijación (2) y extraigan la maneta
(3). Desatornillar el pomo del desviador (4), sacar la decoración (5). Quiten la
tapita (6), destornillen la virola de fijación (7) y remuevan el cartucho (8).

CLASS-X
9
RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO
62675E
10863
62670E
10862
1
2
3
4
5
6
7
8
9
22074
10698
15652
25227
14720
13863
13880
25025
10779
10 25228
1
2
3
4
5
6
7
22074
10698
15652
25227
14720
13863
18438
825228

10
PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES
pressione
pressure
pression
Druck
presión
(bar)
portata
flow rate
débit
Wasserströmung
caudal
(l/min)
10862 (62670E)
pressione
pressure
pression
Druck
presión
(bar)
portata
flow rate
débit
Wasserströmung
caudal
(l/min)
10862 (62670E)
DOCCIA_HEAD SHOWER_TÊTE DE DOUCHE
DUSCHE_ROCIADOR
VASCA_BATH_ BAIGNOIRE_BADEWANNE_BAÑERA
pressione
pressure
pression
Druck
presión
(bar)
portata
flow rate
débit
Wasserströmung
caudal
(l/min)
10863 (62675E)
0
5
10
15
20
25
30
0
1
2
3
4
5
0
11,59
16,54
20,26
23,41
26,10
0
5
10
15
20
25
30
0 1 2 3 4 5
0
12,90
18,33
22,45
25,88
28,93
0
5
10
15
20
25
30
35
0
1
2
3
4
5
0
15,07
21,30
26,02
29,92
33,27
CLASS-X

11
SMALTIMENTO DELL’IMBALLAGGIO
I
ENTSORGUNG DER VERPACKUNG
D
PACKAGING DISPOSAL
GB
ELIMINACIÓN DEL EMBALAJE
E
ÉLIMINATION DE L’EMBALLAGE
F
Gli imballaggi dei nostri prodotti non contengono materiali inquinanti: tutte le materie utilizzate rispettano
l’ambiente e sono riciclabili. Vi preghiamo di collaborare con noi e di smaltire correttamente l’imballaggio.
Non disperdere gli imballaggi, o parte di essi, nell’ambiente. I sacchetti di plastica, in particolare, possono
essere fonte d’asssia per i bambini. Separare i diversi materiali dell’imballaggio e conferirli al centro di
smaltimento più vicino.
Uno smaltimento corretto permette un riciclo intelligente dei materiali preziosi.
Si certica che tutte le parti e i componenti contenuti in questo prodotto (L.166/2009), sono stati accurata-
mente controllati e collaudati nei nostri stabilimenti.
The packaging of our products does not contain polluting material, the materials used are environmen-
tal-friendly and recyclable. Please be helpful and properly dispose of the packaging.
Do not leave it, or parts of it, in the environment. In fact it could, particularly concerning the plastic bags,
constitute a danger of asphyxiation for children.
Sort out the materials of the packaging and deliver them to the nearest waste separate collection centres.
Proper disposal allows the recycling of precious materials.
Les emballages de nos produits ne contiennent pas de matériaux polluants, les matériaux utilisés respectent
l’environnement et sont recyclables.
Nous vous prions de collaborer et d’éliminer correctement l’emballage. Ne pas abandonner l’emballage ou
des parties de celui-ci dans l’environement.
Celles-ci, notamment les sachets en plastique, peuvent constituer un danger d’asphyxie pour les enfants.
Séparer les différents matériaux de l’emballage et les déposer auprès du centre de tri le plus proche. Une
élimination correcte permet une récupération intelligente de matériaux précieux.
Die Verpackungen unserer Produkte werden völlig aus umweltfreundlichen und wieder verwertbaren Materia-
len hergestellt. Bitte entsorgen Sie die Verpackungen ordnungsgemäß. Lassen Sie nicht die Verpackung bzw.
einige Bestandteile davon unbewacht. Das Verlassen eines solchen Hinweises könnte zur Gefahr von bei
Kindern Erstickung führen, insbesondere wegen des Vorhandenseins von Plastiktüten. Die Ausschussmateria-
lien aus der Verpackung aussondern und sie ins nahesten Zentrum für Mülltrennung bringen. Eine korrekte
Entsorgung ermöglicht die intelligente Wiederverwertung von wertvollen Materialien.
Los embalajes de nuestros productos no contienen materiales contaminantes: todos los materiales utilizados
respetan el medio ambiente y pueden ser reciclados. Les rogamos que colaboren con nosotros para la
eliminación correcta del embalaje. No tiren los embalajes o parte de ellos al medio ambiente. Las bolsas de
plásticos, particularmente, pueden ser causa de asxia para los niños. Separen los diferentes tipos de
materiales de embalaje y llévenlos al centro de recolección más cercano. Una eliminación correcta permite
un reciclado correcto de los materiales preciosos.

L 675/2
NEWFORM S.p.A.
via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy
Tel. [phone] (r.a.) Fax Amministrativo +39/0163458983 – Fax Commerciale +39/0163459745
www.newform.it [e-mail]
