NEXERa 3360162 User manual

[email protected]
Email / Courriel
Monday to Friday
7:30 AM - 4 PM - Eastern Time
Lundi au vendredi
7:30h à 16h - Heure normale de l’Est
www.nexeradistribution.com
Webpage / Page web
1 877 629-9022
CANADA / USA
Assembly instructions
Instructions d’assemblage
nexeradistribution.com 65-3360162_R1
Lot #
Online resources
Ressources disponibles en ligne
How-to videos
Vidéos d’aide
FAQ’s
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
We’re here to help - Do not return this product !
If you need help with assembly
If you received a damaged or defective part
If you are missing hardware
.
.
.
We will process replacement parts in 3-5 business days
or less. Parts are shipped via FedEx Ground or mail.
Nous sommes là pour vous - Ne retournez pas ce produit !
Appelez, écrivez ou trouvez-nous en ligne d’abord !
Si vous avez besoin d’aide avec l’assemblage
Si vous avez une pièce manquante ou endommagée
S’il vous manque de la quincaillerie
.
.
.
Nous vous enverrons les pièces de rechange dans un délai de
3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées
via FedEx Ground ou par la poste.
VIDEO
How-to videos
Vidéos d’aide VIDEO
Weight capacity per shelf : 25lb
Capacité par tablette : 25lb
3360162
product number numéro de produit
75lb
D
F
A1
R
E1
H1 J
N
R
B1
J
C
IMPORTANT
Legs KA1 and KB1- Braces G
and M - Doors PA, PB and PH
are included in the second box
Les pattes KA1 et KB1 - Les renforts
G et M - Les portes PA, PB et PH
sont incluses dans la deuxième boite
BOX # 1
BOITE # 1

nexeradistribution.com 2
Read these assembly instructions carefully before beginning. Verify that you have in
hands all the wood parts and hardware. Keep this document for future reference.
Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les
composantes de bois et de quincaillerie sont présentes. Conservez ce document.
Two people are required to assemble and move this unit.
Deux personnes sont requises pour assembler et déplacer ce meuble.
Safety First ! Do not allow children to climb on or play with furniture.
Attention ! Ne permettez pas aux enfants de jouer ou grimper sur les meubles.
Never leave liquids or damp clothes on your furniture. Never use chemical
product to clean your furniture. Do not place your furniture in direct sunlight.
Ne jamais laisser de liquide ou de linge humide sur votre meuble. Ne jamais
utiliser de produits chimiques pour nettoyer votre meuble. N’exposez pas
votre meuble à la lumière directe du soleil.
de liquide pour la vaisselle et d’eau. Bien essorer. Nettoyez le meuble et essuyez
soigneusement le surplus d’eau avec un linge sec.
i
VIDEO
How-to videos
Vidéos d’aide
To clean your furniture, dampen a soft cloth with a mild solution of
dishwashing liquid. Squeeze excess water. Clean unit and wipe it dry.
Tools required
Outils requis

3
4x
# 1110
# 0203
# 0207
# 2200
38x
8x
16x
30x
1x
2x
# 0101
# 2198
10 x
# 0547
# 1106
4x
4x
# 2155
# 0405
21x
8x
# 0105
# 0205
2x
# 2223
# 2300
1x
Hardware List Liste de quincaillerie
8x
# 0111
2x
# 2154
set of 2 parts
ensemble de 2 pièces
1x
# 0601 # 1505
1x
# HH510
1x KIT
Part A
Partie A
Part B
Partie B
# 2152
2x
KIT
Discard
Jetez

4
1Insert the 38 cam locks # 0203 into the panels A1, B1, E1, F, G, H1, J, M and N
Insérez les 38 excentriques # 0203 dans les panneaux A1, B1, E1, F, G, H1, J, M et N
Pressez fermement dans la cavité
VIDEO
# 0203
38x
A1
B1
H1
E1
J
J
N
F
G
GM
M
Add a protection under
the parts on all assembly steps
Ajoutez une protection sous
les pièces à chaque étape
2Installez 26 boulons # 2200 dans les panneaux A1, B1, C et E1
Install 26 push bolts # 2200 into the panels A1, B1, C and E1
VIDEO
A1
B1
# 2200
26x
E1
C

5
3
4
Use the 2 screws # 0101 to fasten the magnet # 1505 to the panel H1
# 0101
2x
# 1505
1x
E1
First, use 8 screws # 0105 to fasten the 2 mounting plates included in the push-to-open
device kits # 2152, to the panel E1. The small tab located on the rear of the plate must be
aligned towards the back of the panel. Finalize the step by snapping-in each push-to-
open device into the mounting plate, from the side
poussoir à ressort # 2152 sur le panneau E1. Le petit onglet se trouvant à l’arrière de la plaque
de montage doit être orienté vers l’arrière du panneau. Terminez l’étape en insérant chaque
poussoir à ressort par le côté
# 0105
8x
KIT
Discard
Jetez
2x
# 2152
Small tab
petit onglet
Small tab
Petit onglet
# 2152
# 0105
# 2152
H1
1

6
5
2x # 2223
6x # 0105
6

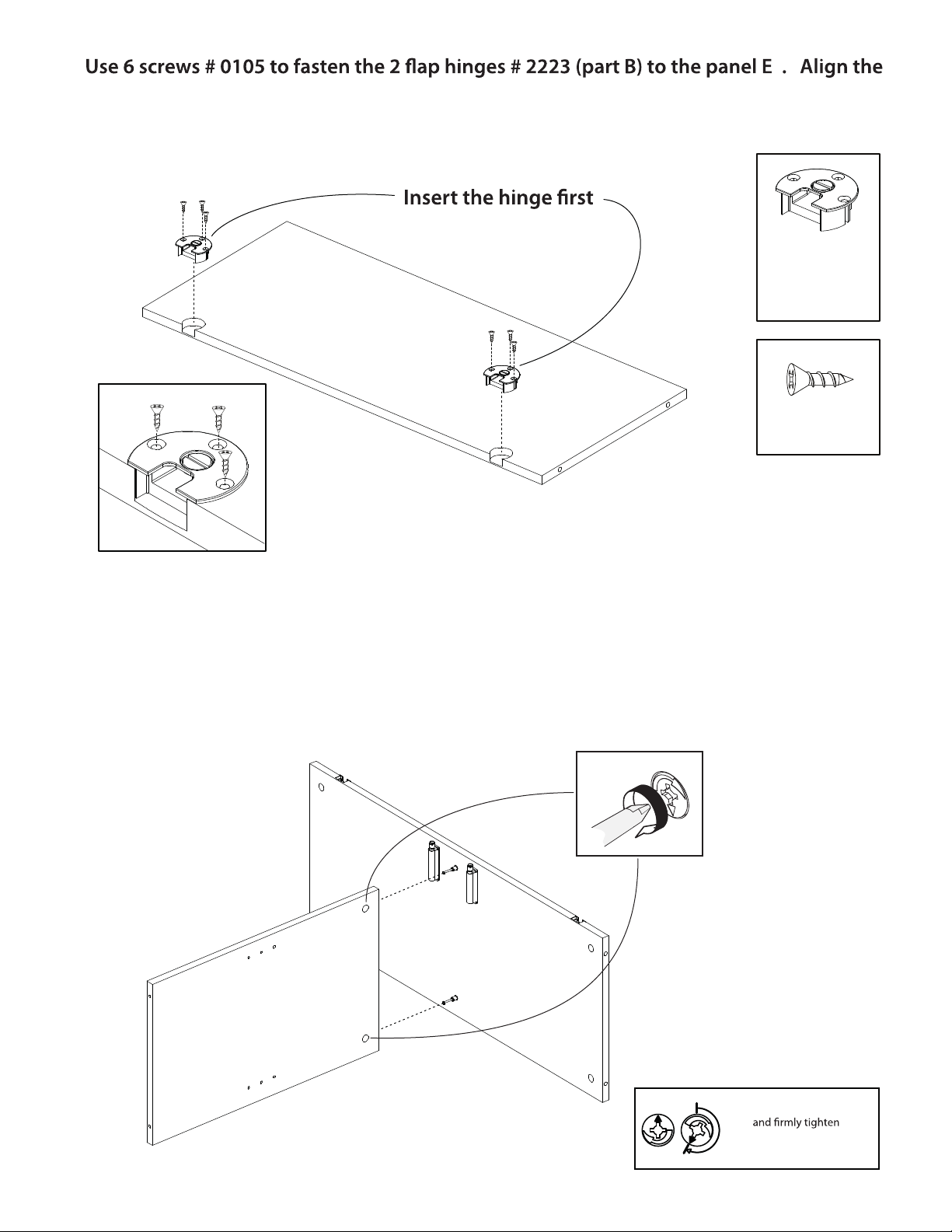

front edge of the hinges with the front edge of the panel E1
Utilisez 6 vis # 0105 pour installer les 2 charnières à rabat # 2223 (partie B) sur le panneau E1.
Alignez la partie avant des charnières avec le chant avant du panneau E1
E1
Part B
Partie B
Insérez la charnière
en premier
E
Fasten the panel F to the panel E1. Then, tighten the 2 cam locks # 0203 located on
the panel F
Assemblez le panneau F avec le paneau E1. Serrez ensuite les 2 excentriques # 0203 se
trouvant sur le panneau F
E1
F
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
4x
1

7
7Fasten the 2 panels J and the panel N to the panel A1. Then, tighten the 6 cam locks # 0203
located on the panels J and the panel N
Assemblez les 2 panneaux J et le panneau N avec le panneau A1. Serrez ensuite les 6 excentriques
# 0203 se trouvant sur les panneaux J et le panneau N
8
Reference holes here
Perçages de référence ici
J
J
N
Hole here
Perçage ici
A1
Bottom of unit
Bas de l’unité
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
6x
2
Flip over the unit and fasten the panels E1-F and H1 to the panel A1. Then, tighten the 4
cam locks # 0203 located on the panels E1 and H1
Retournez l’unité et assemblez les panneaux E1-F et H 1avec le panneau A1. Serrez ensuite les 4
excentriques # 0203 se trouvant sur les panneaux E1 et H1
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
4x
A1
H1
FE1
J
N
2

8
9Fasten the panel B1 to the assembled unit. Then, tighten the 4 cam locks # 0203 located
on the panels E1 et H1. You will later stand the unit and tighten the 6 cam locks located
on the back face of the panels J and N (step 12)
Assemblez le panneau B1 avec l’unité. Serrez ensuite les 4 excentriques # 0203 se trouvant sur les
panneaux E1 et H1. L’unité sera relevée plus tard pour serrer les 6 excentriques se trouvant sur les
la partie arrière des panneaux J et N (step 12)
10
2
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
4x
B1
E1
H1
J
F
A1
Use the Allen key # 2300 and 6 screws # 0111 to fasten the panel D to the unit
Utilisez la clé Allen # 2300 et 6 vis # 0111 pour assembler le panneau D avec l’unité
# 0111
6x
# 2300
B1
E1
H1
J
F
A1
D
Finished edges

9

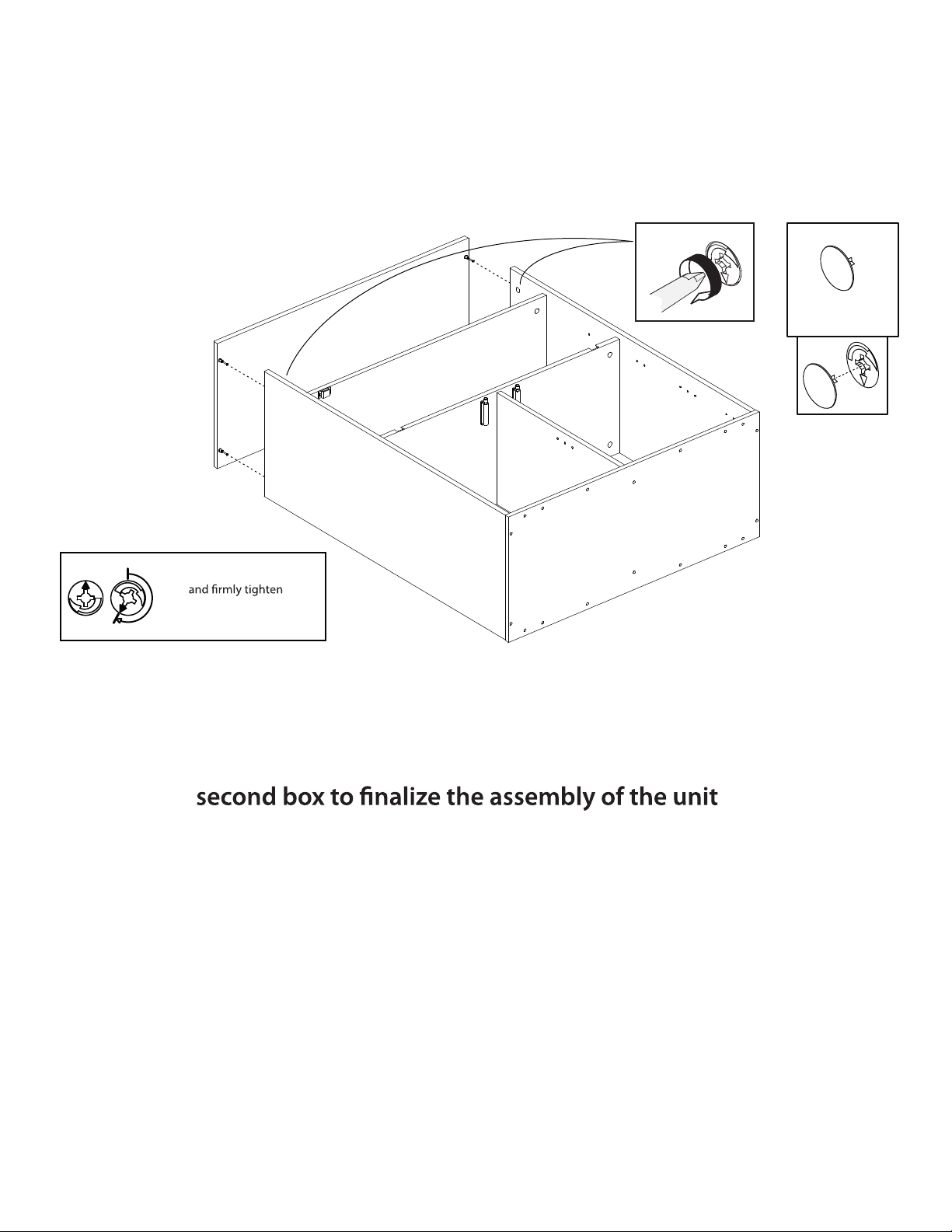

11Fasten the panel C to the assembled unit. Then, tighten the 4 cam locks # 0203
located on panels A1 and B1. Finalize the step by adding the 10 caps # 0547 to
the cam locks # 0203 located on the panels A1, B1, F and H1
Assemblez le panneau C avec l’unité déjà assemblée. Serrez ensuite les 4 excentriques
# 0203 se trouvant sur les panneaux A1 et B1. Terminez l’étape en installant les 10
capuchons # 0547sur les excentriques # 0203 se trouvant sur les panneaux A1, B1, F, H1
C
D
A1
B1
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
4x
H1 E1
F
Refer to the instruction guide located in the
Référez-vous au guide d’assemblage se trouvant dans la
deuxième boite pour terminer l’assemblage de l’unité
# 0547
10x

c 2019 nexeradistribution.com

[email protected]
Email / Courriel
Monday to Friday
7:30 AM - 4 PM - Eastern Time
Lundi au vendredi
7:30h à 16h - Heure normale de l’Est
www.nexeradistribution.com
Webpage / Page web
1 877 629-9022
CANADA / USA
3CA0170
Assembly instructions
Instructions d’assemblage
product number numéro de produit
nexeradistribution.com 65-3CA0170_R1
Online resources
Ressources disponibles en ligne
How-to videos
Vidéos d’aide
FAQ’s
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
We’re here to help - Do not return this product !
If you need help with assembly
If you received a damaged or defective part
If you are missing hardware
.
.
.
We will process replacement parts in 3-5 business days
or less. Parts are shipped via FedEx Ground or mail.
Nous sommes là pour vous - Ne retournez pas ce produit !
Appelez, écrivez ou trouvez-nous en ligne d’abord !
Si vous avez besoin d’aide avec l’assemblage
Si vous avez une pièce manquante ou endommagée
S’il vous manque de la quincaillerie
.
.
.
Nous vous enverrons les pièces de rechange dans un délai de
3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées
via FedEx Ground ou par la poste.
VIDEO
How-to videos
Vidéos d’aide VIDEO
PH
KA1
Keep this document for future reference
Gardez ce document pour référence future
KB1
PA PB
KB1
KA1
G
G
M
M
BOX # 2
BOITE # 2

nexeradistribution.com 2
Tools required
Outils requis
Read these assembly instructions carefully before beginning. Verify that you have in
hands all the wood parts and hardware. Keep this document for future reference.
Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les
composantes de bois et de quincaillerie sont présentes. Conservez ce document.
Two people are required to assemble and move this unit.
Deux personnes sont requises pour assembler et déplacer ce meuble.
Safety First ! Do not allow children to climb on or play with furniture.
Attention ! Ne permettez pas aux enfants de jouer ou grimper sur les meubles.
Never leave liquids or damp clothes on your furniture. Never use chemical
product to clean your furniture. Do not place your furniture in direct sunlight.
Ne jamais laisser de liquide ou de linge humide sur votre meuble. Ne jamais
utiliser de produits chimiques pour nettoyer votre meuble. N’exposez pas
votre meuble à la lumière directe du soleil.
de liquide pour la vaisselle et d’eau. Bien essorer. Nettoyez le meuble et essuyez
soigneusement le surplus d’eau avec un linge sec.
i
VIDEO
How-to videos
Vidéos d’aide
To clean your furniture, dampen a soft cloth with a mild solution of
dishwashing liquid. Squeeze excess water. Clean unit and wipe it dry.

3
Parts List Liste des pièces
# 6032-0012
2x
KA1
# 2362-0831
2x 2x
# 2362-0832
2x
# 6032-0011
# 6262-0067
1x 1x
# 6016-388
1x
# 6016-0389
PH PA PB
KB1
Hole here
Perçage ici
GM
1Insérez les 16 goujons de bois # 0207 dans les panneaux G, M et les pattes KA1 et KB1
Insert the 16 wood dowels # 0207 into the panels G, M and the legs KA1 and KB1
# 0207
16x
M
M
G
G
KA1
KB1
KA1
KB1

4
2
3
Installez les 8 boulons vissables # 0205 dans 4 pattes KA1 et KB1
Install the 8 screw bolts # 0205 into the 4 legs KA1 and KB1
8x# 0205
Reference hole here
perçage de référence ici
KA1
KB1
Reference hole here
perçage de référence ici
KA1
KB1
Assemblez les 2 panneaux G avec les pattes KA1 et KB1. Assemblez ensuite les panneaux M avec
en serrant les 8 excentriques # 0203 se trouvant sur les panneaux G et M
Fasten the 2 panels G to the legs KA1 and KB1. Then, fasten the 2 panels M to the 4 legs
KA1 and KB1. Align the inserted wood dowels to facilitate the assembly. Finalize the step
by tightening the 8 cam locks # 0203 located on the panels G and M
M
M
G
G
KA1
KA1
KB1
KB1
Extra reference hole on both legs KB1
Perçage de référence additionnel
sur les 2 pattes KB1
8x
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn

5
4First insert 4 push bolts # 2200 into the panel D as shown. Then, fasten the assembled
base to the panel D and tighten the 4 cam locks # 0203 located on both panels G. Add
the 4 felt pads # 1106 to the bottom of the 4 legs KA1 and KB1
5
Premièrement, insérez 4 boulons # 2200 dans le panneau D tel que montré. Montez ensuite la
base pré-assemblée sur le panneau D et serrez les 4 excentriques # 0203 se trouvant sur les 2
panneaux G. Terminez l’étape en ajoutant les 4 coussinets # 1106 sur les pattes KA1 et KB1
DB1
A1
C
G
G
M
M
KA1
KA1
KB1
KB1
# 2200
4x
4x # 1106
4x
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
Installez 2 charnières # 0405 sur les portes PA et PB
Fasten 2 hinges # 0405 to both doors PA and PB
4x# 0405
PA / PB

6
7Install the 8 shelf supports # 1110 into the panels A1, B1 and F. Then, install the 2
adjustable shelves R into the unit. Install the grommet # 2198 into the panel N
Installez les 8 supports à tablette # 1110 dans les panneaux A1, B1 et F. Installez ensuite
6the front edge of the hinges with the front edge of the panel PH. Then use 1 screw
# 0105 to fasten the magnet plate # 0601 to the panel PH
Utilisez 6 vis # 0105 pour installer les 2 charnières à rabat # 2223 (partie A) sur le panneau PH.
Alignez la partie avant des charnières avec le chant avant du panneau PH. Utilisez ensuite 1
2x # 2223
7x # 0105
Part A
Partie A
# 0601
1x
# 0601
PH
Insérez la charnière
en premier
PH
8x # 1110
R
R
N
H1
A1
B1
F
# 2198
1x

7
Fasten the doors PA and PB to the panels A1 and B1. Then, adjust the doors as shown
Installez les portes PA et PB sur les panneaux A1 et B1. Ajustez ensuite les portes tel que montré
8
PB
A1
PA
B1
D
E1
A1 / B1
E1
1
2
3
# 2152
4Turn to adjust
Tournez pour ajuster

8
9Use a screwdriver with a straight blade to fasten the panel PH to the panel E. First, insert
the main screw located on part B of both hinges. Loosen slightly these 2 main screws to
adjust the door from left to right. The small screw located on part A of the hinge can be
turned to adjust the height of the door
Utilisez un tournevis à lame droite pour assembler le panneau PH au panneau E. Premièrement,
insérez la partie A des 2 charnières à rabat # 2223 dans la partie B des charnières # 2223. Serrez
ensuite la vis principale située sur la partie B des 2 charnières. Déserrez légèrement la vis princi-
pale des 2 charnières pour ajuster la porte de gauche à droite. La petite vis située sur la partie A
des charnières peut être tournée pour ajuster la hauteur de la porte
Part B
Partie B
Part A
Partie A
Main screw
Vis principale
Small screw
Petite vis
E1
PH
Small screw
Petite vis
Main screw
Vis principale
Turn the small screw to adjust the height
Tournez la petite vis pour ajuster la hauteur
PH
E1
E1
PH
C
B1
A1 H1

9
10
2x # 2154
4x # 2155
Use the 4 screws # 2155 to fasten the 2 retaining cables # 2154 to the panels A1, B1 and
PH. Do not overtighten the screws
Utilisez les 4 vis # 2155 pour installer les 2 câbles de retenue # 2154 sur les panneaux A1, B1 et
PH. Ne pas trop serrer les vis
Turn both screw # 2155
to ajust the cable height
Tournez les 2 vis # 2155 pour
ajuster la hauteur du cable
E1
PH
H1
B1
A1
You can ajust the location of the
magnet # 1505 by tightening
the 2 screws # 0101
Vous pouvez ajuster la position
de l’attache magnétique en
desserrant les 2 vis # 0101
PH

11
10
Use the Allen key # 2300 and 2 screws # 0111 to fasten the panels J to the unit. Then, tighten
the 6 cam locks # 0203 located on the left side of the panels J and N. Finalize the step by using
the safety device # HH510 to secure your unit to the wall
Utilisez la clé Allen # 2300 pour serrer les 2 vis # 0111 se trouvant sur les panneaux J. Serrez ensuite
les 6 excentriques # 0203 se trouvant sur les panneaux J et N. Terminez l’étape en utilisant l’attache
de sécurité # HH510 pour xer votre unité au mur
HH510
Safety
Sécurité
Dear customer, for your own safety
please use this safety device to secure the
equilibrium of your unit. Refer to suggested
location of the strap as per the diagram and
follow recommendations on the notice
included into the bag of item # HH510
Cher client, pour votre propre sécurité veuillez
les recommandations inscrites sur le feuillet
inclus dans le sac de l’attache # HH510
1x
Attach to the
wall with proper
anchor device
(not included)
Attachez au mur
en utilisant une
(non incluse)
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
6x
J
J
N
