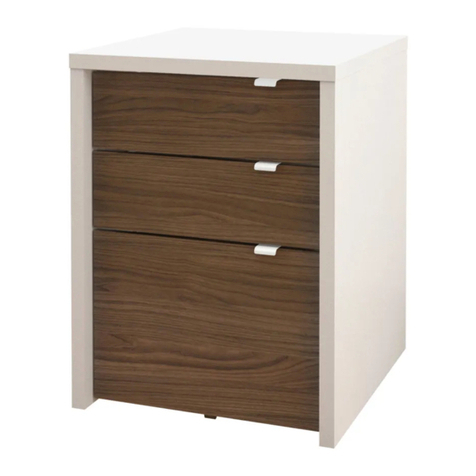

Assembly instructions
Instructions d’assemblage
product number numéro de produit
nexeradistribution.com 65-210403_R2
Lot #
Online resources
Ressources disponibles en ligne
How-to videos
Vidéos d’aide
FAQ’s
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
We’re here to help - Do not return this product !
If you need help with assembly
If you received a damaged or defective part
If you are missing hardware
.
.
.
We will process replacement parts in 3-5 business days
or less. Parts are shipped via FedEx Ground or mail.
Nous sommes là pour vous - Ne retournez pas ce produit !
Appelez, écrivez ou trouvez-nous en ligne d’abord !
Si vous avez besoin d’aide avec l’assemblage
Si vous avez une pièce manquante ou endommagée
S’il vous manque de la quincaillerie
.
.
.
Nous vous enverrons les pièces de rechange dans un délai de
3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées
via FedEx Ground ou par la poste.
VIDEO
How-to videos
Vidéos d’aide VIDEO
Weigth capacity : 25 lb per drawer
Capacité par tiroir : 25 lb
175 lb
D1
A2 C1
F2
E
B2
XA1
XB1
E
G
G

nexeradistribution.com 2

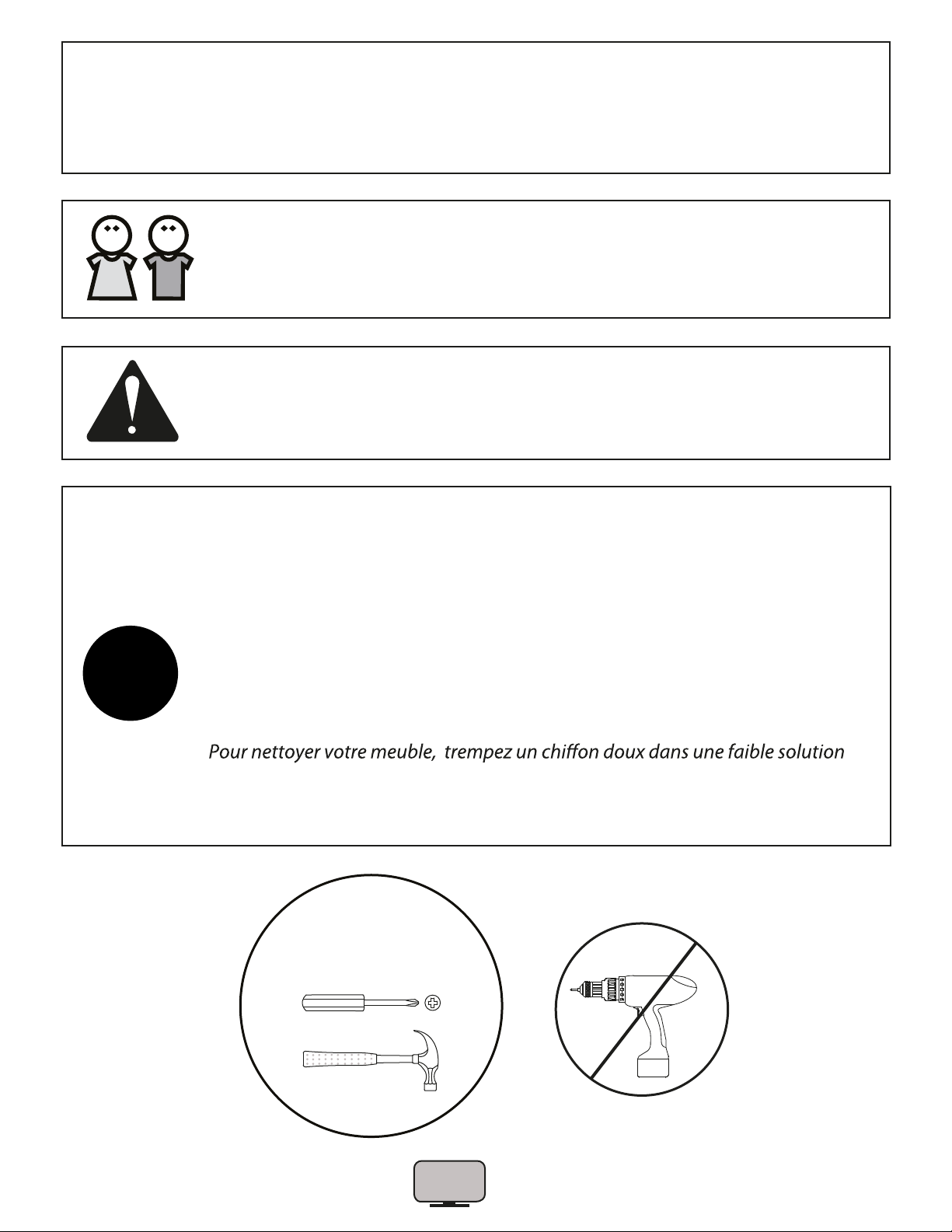

Tools required
Outils requis
Read these assembly instructions carefully before beginning. Verify that you have in
hands all the wood parts and hardware. Keep this document for future reference.
Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les
composantes de bois et de quincaillerie sont présentes. Conservez ce document.
Two people are required to assemble and move this unit.
Deux personnes sont requises pour assembler et déplacer ce meuble.
Safety First ! Do not allow children to climb on or play with furniture.
Attention ! Ne permettez pas aux enfants de jouer ou grimper sur les meubles.
Never leave liquids or damp clothes on your furniture. Never use chemical
product to clean your furniture. Do not place your furniture in direct sunlight.
Ne jamais laisser de liquide ou de linge humide sur votre meuble. Ne jamais
utiliser de produits chimiques pour nettoyer votre meuble. N’exposez pas
votre meuble à la lumière directe du soleil.
de liquide pour la vaisselle et d’eau. Bien essorer. Nettoyez le meuble et essuyez
soigneusement le surplus d’eau avec un linge sec.
i
VIDEO
How-to videos
Vidéos d’aide
To clean your furniture, dampen a soft cloth with a mild solution of
dishwashing liquid. Squeeze excess water. Clean unit and wipe it dry.

3
# 0203
# 0207
# 2200
22x
15x
26x
12x
5x
# 1111
# 0110
8x
# 0509
5x
# 2150
4x
# 0204
2x
# 0911

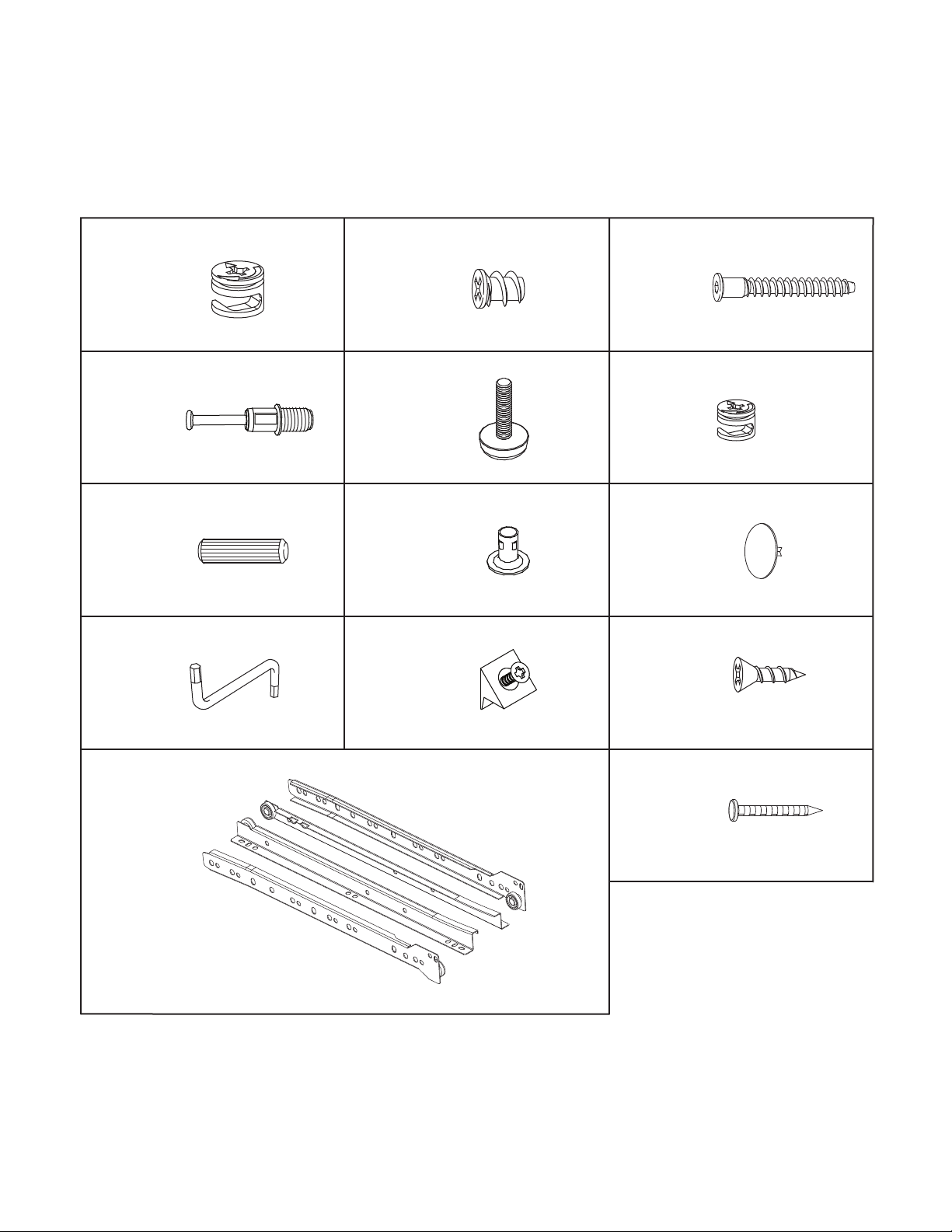

Hardware List Liste de Quincaillerie
10x
# 0111
CL
CR
DR
DL
set of 4
ensemble de 4
For drawers
Pour tiroirs
22x
# 0202
# 2300
1x 2x
# 2195
12x
# 0105

4

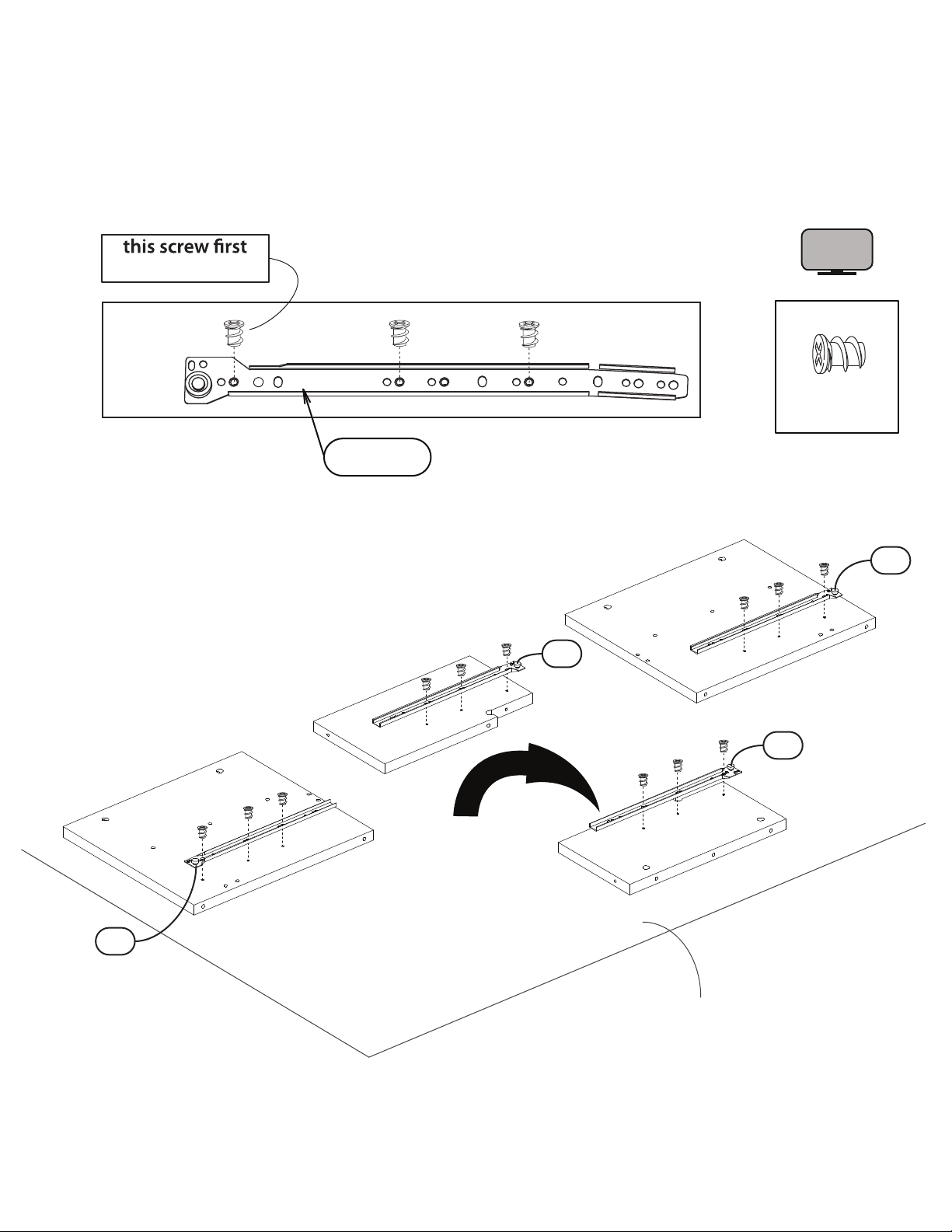

1Using the 12 screws # 0110, fasten the 4 drawer slides # 0911 (CL and CR) to the panels A2, B2
and F2
Utilisez les 12 vis # 0110 pour installer les 4 coulisses # 0911 (CL et CR) sur les panneaux A2, B2 et F2
# 0110
12x
VIDEO
4x CL
CL CR
or
ou
# 0110
# 0911
Cette vis en premier
A2
F2
Add a protection under
the parts on all assembly steps
Ajoutez une protection sous
les pièces à chaque étape
F2
B2
CL
CR
CR
FLIP F2
RETOURNEZ F2
CL

5

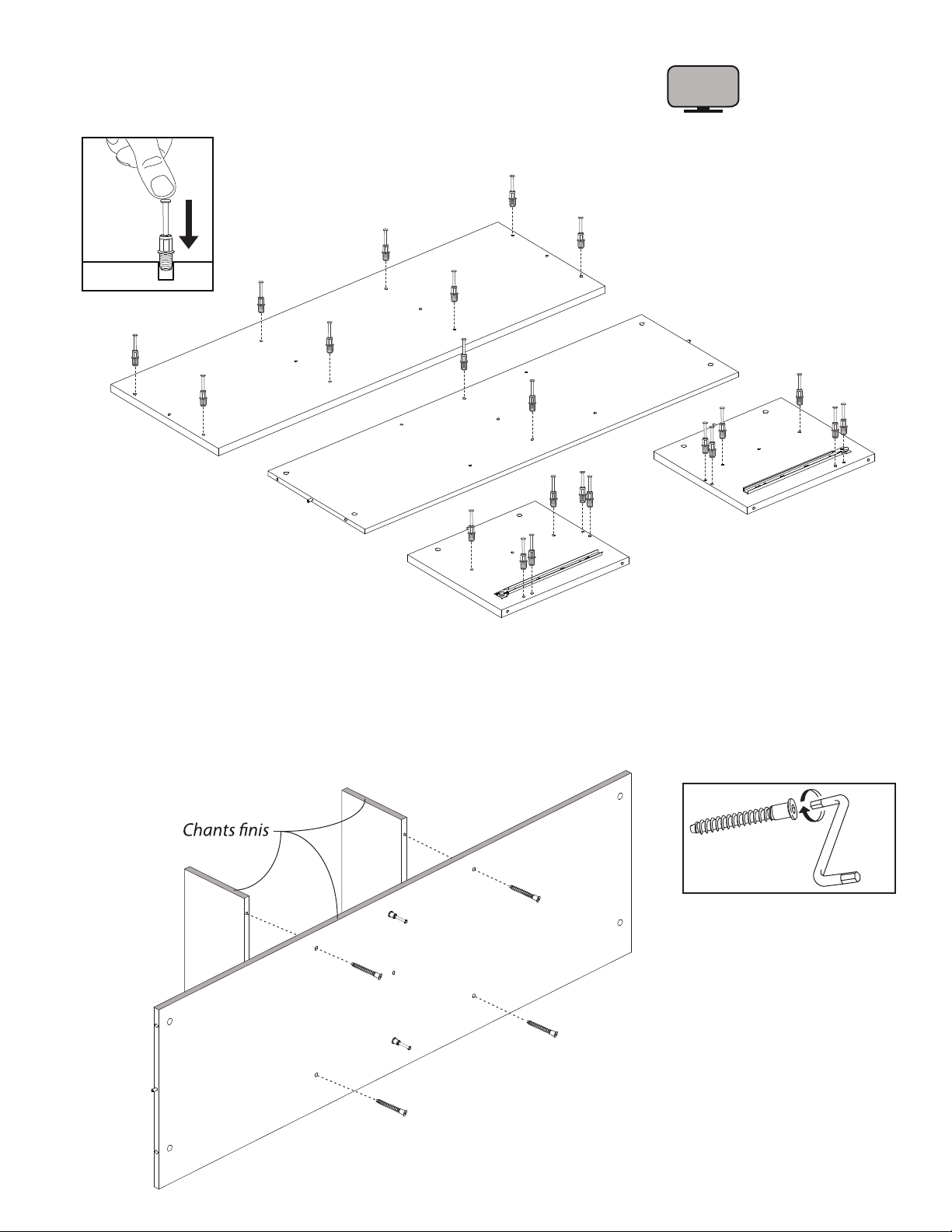

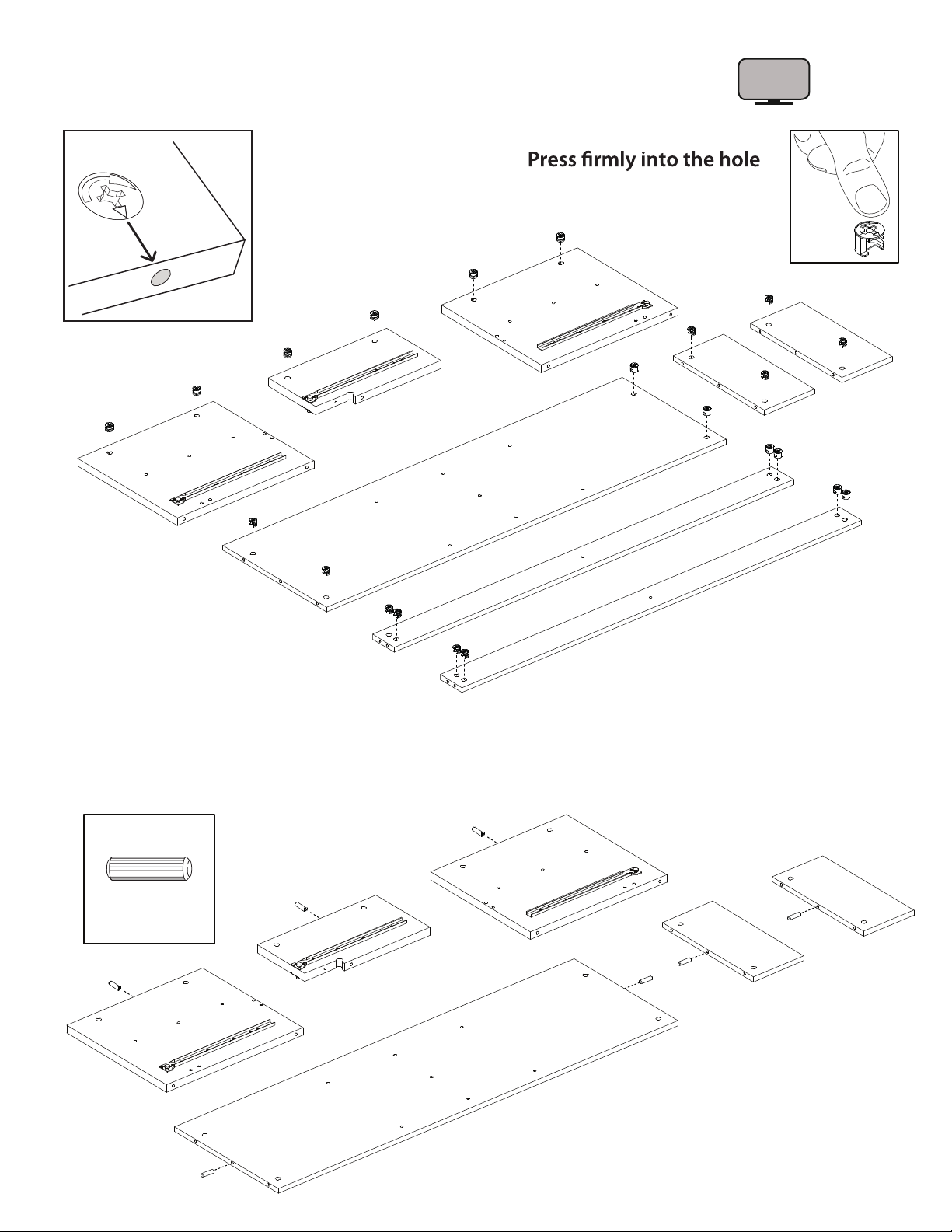

2Insert the 22 cam locks # 0203 into the panels A2, B2, D1, E, F2 and G
Insérez les 22 excentriques # 0203 dans les panneaux A2, B2, D1, E, F2 et G
3
VIDEO
Pressez fermement dans la cavité
# 0203
22x
Insert 7 wood dowels # 0207 into the panels A2, B2, D1, F2 and G
Insérez 7 goujons de bois # 0207 dans les panneaux A2, B2, D1, F2 et G
B2
A2
F2
D1
G
G
E
E
B2
A2
F2
D1
G
G
# 0207
7x

6
5

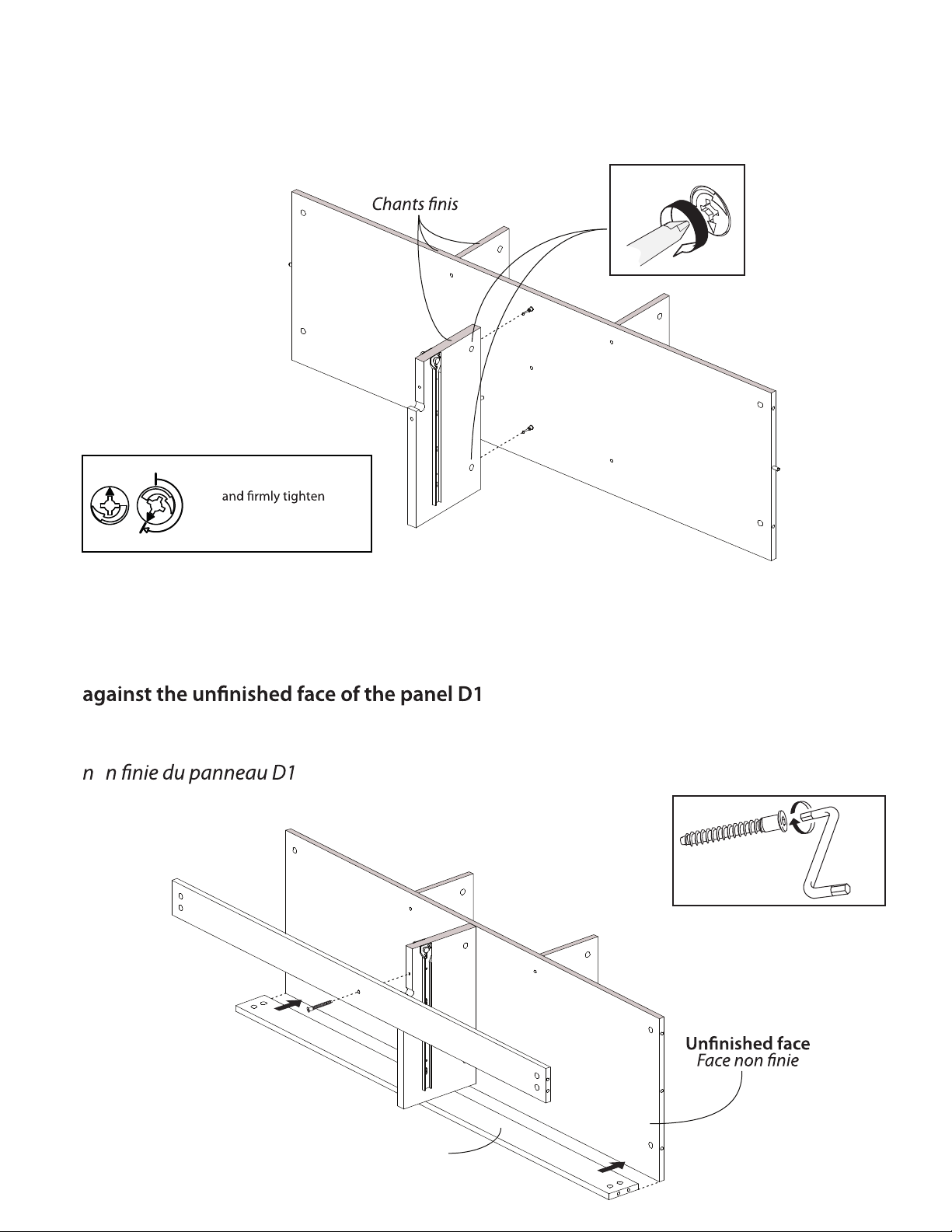

4Install 22 push bolts # 2200 into the panels A2, B2, C1 and D1
Installez 22 boulons # 2200 dans les panneaux A2, B2, C1 et D1 VIDEO
# 2200
22x
C1
D1 B2
A2
Utilisez la clé Allen # 2300 et 4 vis # 0111 pour assembler les 2 panneaux G au panneau D1
Use the Allen key # 2300 and 4 screws # 0111 to fasten both panels G to the panel D1
4x# 0111 # 2300
D1
G
G
Finished edges

7
6

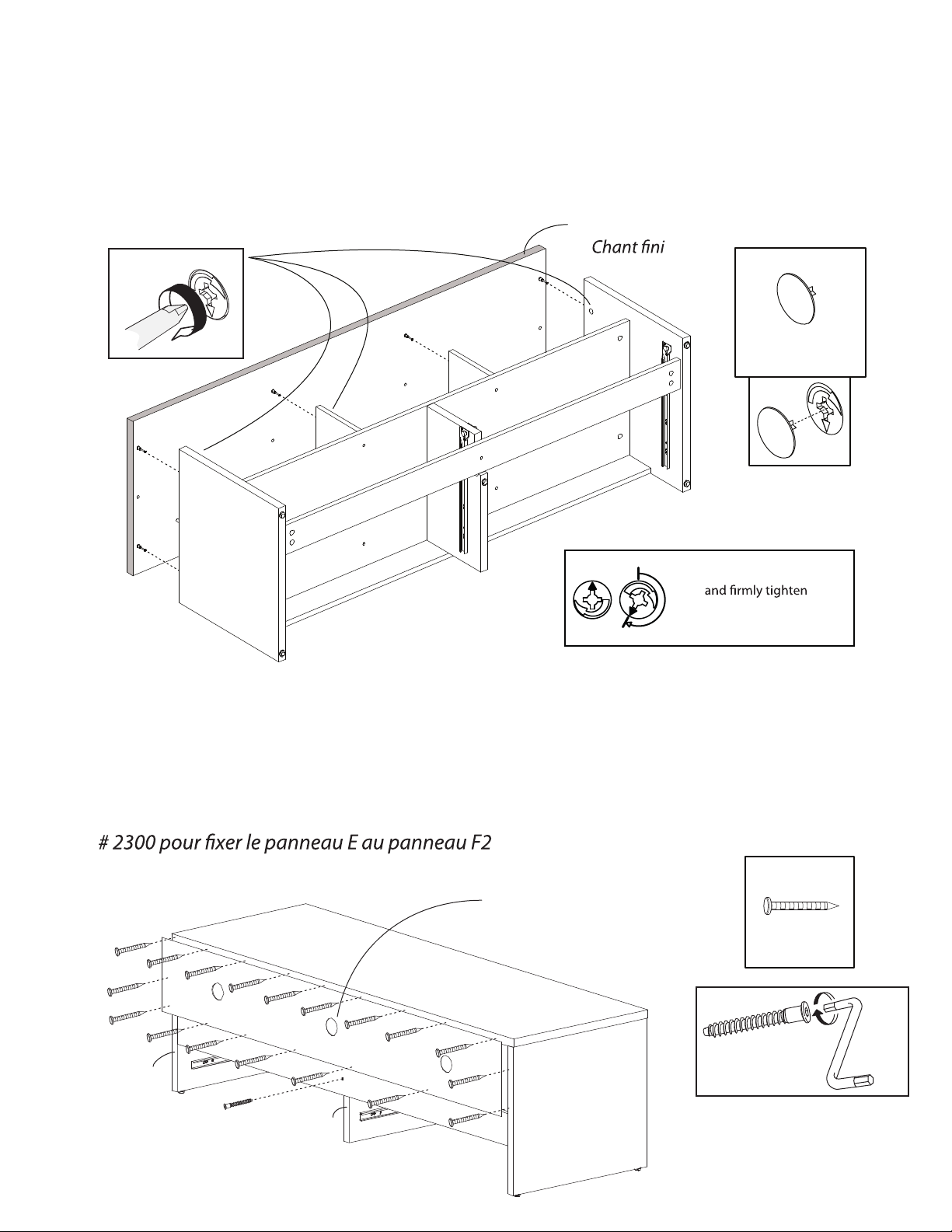

7Use the Allen key # 2300 and 1 screw # 0111 to fasten 1 panel E to the panel F2 located
on the assembled unit. Then, place the second panel E under the panel F2 and push-it
Utilisez la clé Allen # 2300 et 1 vis # 0111 pour assembler 1 des panneaux E au panneau F2 déjà
assemblé. Placez ensuite le second panneau E sous le panneau F2 et appuyez-le contre la face
Assemblez le panneau F2 avec les panneaux pré-assemblés D1-G-G. Serrez ensuite les 2 excentriques
# 0203 se trouvant sur le panneau F2
Fasten the panel F2 to the pre-assembled panels D1-G-G. Then, tighten the 2 cam locks
# 0203 located on panel F2
F2 D1
G
G
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
2x
F2 D1
G
G
E
E
Finished edges
Second panel E
Deuxième panneau E
o
1x# 0111 # 2300

8
8Assemblez les panneaux A2 et B2 à l’unité déjà assemblée. Serrez ensuite les 12 excentriques
# 0203 se trouvant sur le panneau D1 et les 2 panneaux E
Fasten the panels A2 and B2 to the assembled unit. Then, tighten the 12 cam locks
# 0203 located on panel D1 and both panels E
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
A2
D1
E
B2
E
12x
2
9
5x # 2150
5x # 1111
VIDEO
Use a hammer to install the 5 insert nuts # 2150 into the panels A2, B2 and F2. Then,
screw-in the 5 adjustable levellers # 1111
Utilisez un marteau pour installer les 5 insertions # 2150 dans les panneaux A2, B2 et F2. Vissez
ensuite les 5 niveleurs ajustables # 1111
# 2150
# 1111
A2
D1 B2
F2
E
E

9
10
Assemblez le panneau C1 à l’unité déjà assemblée. Serrez ensuite les 8 excentriques # 0203
se trouvant sur les panneaux A2, B2 et G. Ajoutez 8 capuchons # 0509 sur les 8 excentriques
se trouvant sur les panneaux A2, B2 et G
Fasten the panel C1 to the assembled unit. Then, tighten the 8 cam locks # 0203
located on panels A2, B2 and G. Add 8 covers # 0509 on the cam locks located on
the panels A2, B2 and G
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
8x
# 0509
8x
11
Utilisez un marteau et le sac de clous # 0202 pour installer le dos cartonné sur l’unité. Assurez-
vous que le dos soit centré sur les chants avant de clouer. Utilisez 1 vis # 0111 et la clé Allen
Use a hammer and the bag of nails # 0202 to fasten the cardboard back panel to the
unit. Be sure that the back panel is centered on the edges before nailing. Use 1 screw
# 0111 and the Allen key # 2300 to fasten the panel E to the panel F2
# 0202
A2
E
C1
Detach for
wire management
Détachez pour le
passage des câbles
F2
B2
1x# 0111 # 2300
A2
C1
D1
B2
G
G
E
E
F2
Finished edge
# 0111

10

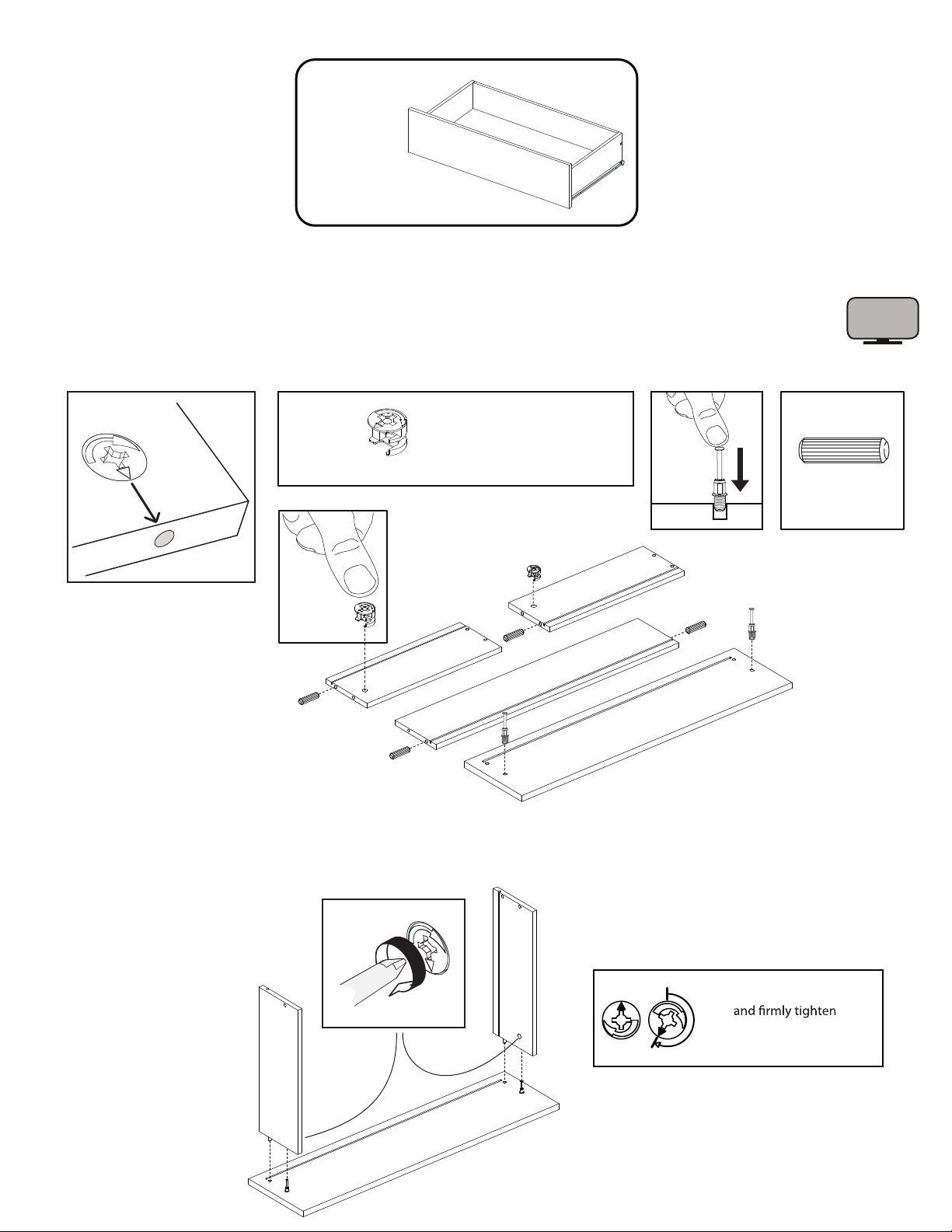

12Install 2 small cam locks # 0204 on panels V and W. Install 2 push bolts # 2200 on
the panel XA1/XB1. Install 4 wood dowels # 0207 on panels V, W and Y
Installez 2 mini excentriques # 0204 dans les panneaux V et W. Installez 2 boulons # 2200
dans le panneau XA1/XB1. Installez 4 goujons de bois # 0207 dans les panneaux V, W et Y
VIDEO
V
W
XA1/XB1
# 2200
Y
2x # 0204
For drawers only
Pour tiroirs seulement 2x
# 2200
# 0204
# 0207
4x
# 0207
# 0207
# 0207
# 0207
# 0204
13
Assemblez les panneaux V et W à la façade XA1/XB1 et serrez fermement les 2 excentriques # 0204
V
W
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
2x
2x XA1/XB1 W
VY
Fasten the panels V and W to the drawer front XA1/XB1 and tighten the 2 cam locks # 0204
XA1/XB1

11
14Insert the drawer bottom into the grooves located on panels V and W
Insérez le fond de tiroir dans les 2 rainures des panneaux V et W
V
W
drawer bottom
fond de tiroir
Drawer bottom must enter into
the groove located on panel XA1/XB1
Le fond de tiroir doit entrer dans la
rainure se trouvant sur le panneau XA1/XB1
15Fasten the panel Y to both panels V and W. Align the 2 wood dowels # 0207 with the
holes close to the grooves. Use the Allen key # 2300 to tighten the 2 screws # 0111
Assemblez le panneau Y avec les panneaux V et W en prenant soin d’insérer les 2 goujons
# 0207 dans les trous près des rainures. Serrez les 2 vis # 0111 à l’aide de la clé Allen # 2300
V
W# 0111
2x
# 2300
Y
16Utilisez 6 vis # 0105 pour installer les 2 coulisses # 0911 (DL et DR) sur les panneaux V et W
Les roulements doivent être
alignés vers l’extérieur
V
Use 6 screws # 0105 to fasten the 2 drawer slides # 0911 (DL and DR) on panels V and W
Slides rollers must face outwards
VIDEO
6x # 0105
2x DL
DL DR
or
ou
Drawer bottom
Fond de tiroir
DL
DR
Y
XA1/XB1
W
# 0911
XA1/XB1
XA1/XB1

12
18
Insert the 2 drawers into the unit
Insérez les 2 tiroirs dans l’unité VIDEO
C1
B2
A2
XA1
XB1
D1
G
G
17
Y
Drawer bottom
Dessous de tiroir Y
Centered
Centré Insert the small lip of the connector
the connector and screw in place
Insérez la petite languette de l’attache
dans la rainure du tiroir. Ensuite tenez
fermement l’attache et vissez en place
XA1/XB1

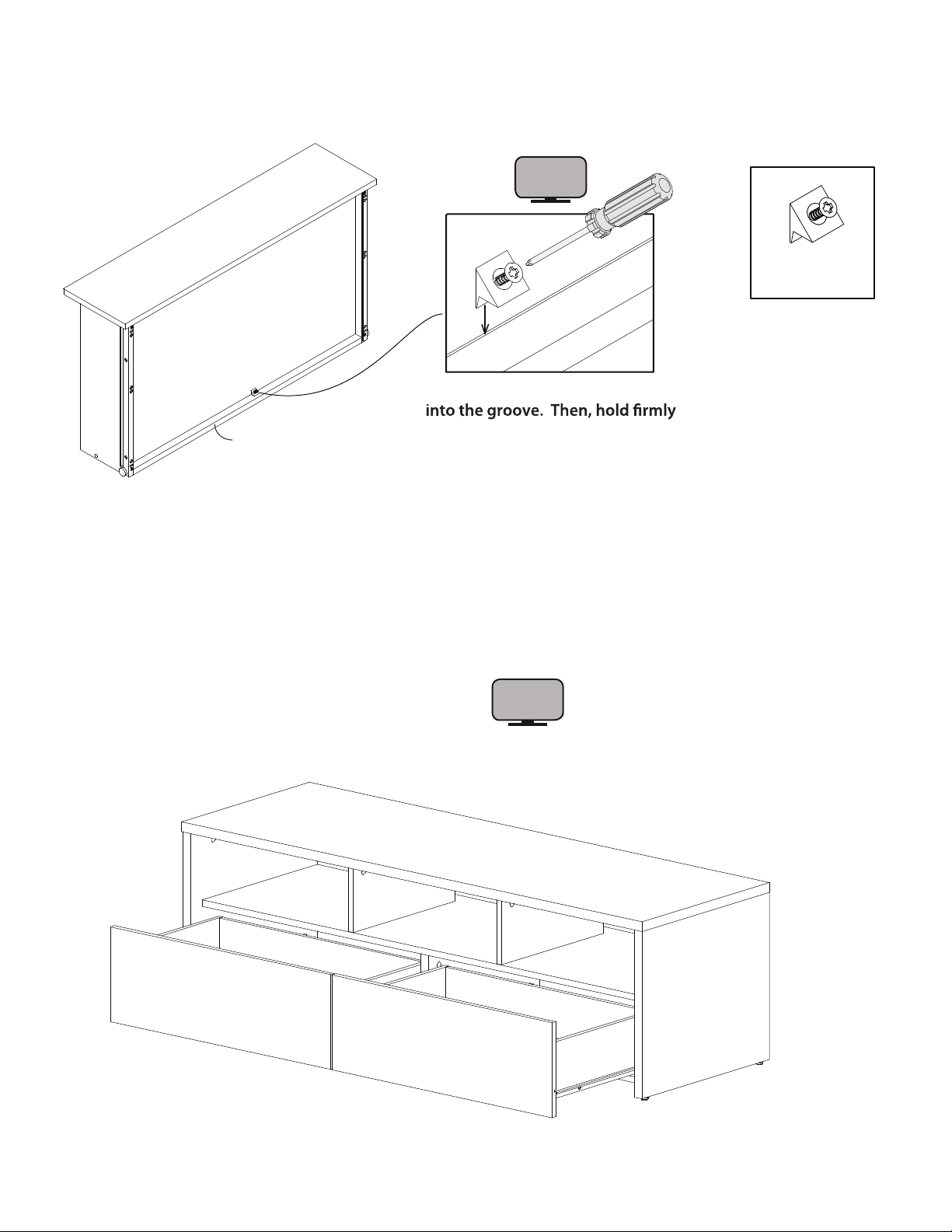

Fasten 1 connector # 2195 to the lower part of each rear panel Y
