NEXERa 608603 User manual

[email protected]
Email / Courriel
Monday to Friday
7:30 AM - 4 PM - Eastern Time
Lundi au vendredi
7:30h à 16h - Heure normale de l’Est
www.nexeradistribution.com
Webpage / Page web
1 877 629-9022
CANADA / USA
608603
Assembly instructions
Instructions d’assemblage
product number numéro de produit
nexeradistribution.com 65-608603_R0
Lot #
Online resources
Ressources disponibles en ligne
How-to videos
Vidéos d’aide
FAQ’s
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
We’re here to help - Do not return this product !
If you need help with assembly
If you received a damaged or defective part
If you are missing hardware
.
.
.
We will process replacement parts in 3-5 business days
or less. Parts are shipped via FedEx Ground or mail.
Nous sommes là pour vous - Ne retournez pas ce produit !
Appelez, écrivez ou trouvez-nous en ligne d’abord !
Si vous avez besoin d’aide avec l’assemblage
Si vous avez une pièce manquante ou endommagée
S’il vous manque de la quincaillerie
.
.
.
Nous vous enverrons les pièces de rechange dans un délai de
3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées
via FedEx Ground ou par la poste.
VIDEO
How-to videos
Vidéos d’aide VIDEO
25 lb Lower drawer includes metal
rods to accommodate letter and
Le tiroir du bas inclus des tiges de
métal conçues pour recevoir le système
Pendaflex® en format lettre et légal
25 lb
75 lb
C
B
A
D
X
K
T
T
XA
XA

nexeradistribution.com 2
Tools required
Outils requis
Read these assembly instructions carefully before beginning. Verify that you have in
hands all the wood parts and hardware. Keep this document for future reference.
Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les
composantes de bois et de quincaillerie sont présentes. Conservez ce document.
Two people are required to assemble and move this unit.
Deux personnes sont requises pour assembler et déplacer ce meuble.
Safety First ! Do not allow children to climb on or play with furniture.
Attention ! Ne permettez pas aux enfants de jouer ou grimper sur les meubles.
Never leave liquids or damp clothes on your furniture. Never use chemical
product to clean your furniture. Do not place your furniture in direct sunlight.
Ne jamais laisser de liquide ou de linge humide sur votre meuble. Ne jamais
utiliser de produits chimiques pour nettoyer votre meuble. N’exposez pas
votre meuble à la lumière directe du soleil.
de liquide pour la vaisselle et d’eau. Bien essorer. Nettoyez le meuble et essuyez
soigneusement le surplus d’eau avec un linge sec.
i
VIDEO
How-to videos
Vidéos d’aide
To clean your furniture, dampen a soft cloth with a mild solution of
dishwashing liquid. Squeeze excess water. Clean unit and wipe it dry.

3
# 0104
# 0203
# 0207
# 2200
1x
4x
8x
16x
4x
20x
2x
# 0123
# 0110
1x
# HH510
6x
# 0527
8x
4x
# 1119
# 0205
1x
3x
# 2141
# 2300
# 2195
2x
# 0911
# 2167
2x
Hardware List Liste de Quincaillerie
12x
# 0111
12x
# 0105
# 0204
8x
CL
CR
DR
DL
set of 4
ensemble de 4
For drawers
Pour tiroirs
KIT
1x
# 0902
set of 2
ensemble de 2

4
A
B
# 0902
CR
CL
CL
CR
Use these holes
to fasten the slide
Utilisez ces perçages
pour installer la coulisse
# 0902
# 0902
1aRemove inner part of the slide # 0902 by pulling down the small black arm as
shown on the drawing. This part of the slide will be installed later on the drawer
Retirez la partie intérieure de la coulisse # 0902 en abaissant le levier noir tel que montré
sur le shéma. Cette portion de la coulisse sera installée plus tard sur le tiroir VIDEO
1bUsing 20 screws # 0110, fasten the 4 drawer slides # 0911 (CL and CR) to the panels A and B.
Use 8 screws # 0110 to fasten the 2 slides # 0902
Utilisez 20 vis # 0110 pour installez les 4 coulisses # 0911 (CL et CR) sur les panneaux A et B.
Utilisez ensuite 8 vis # 0110 pour installer les 2 coulisses # 0902
# 0110
20x
VIDEO
# 0902
1x pair
paire
Front of the slide
Devant de la coulisse
Add a protection under
the parts on all assembly steps
Ajoutez une protection sous
les pièces à chaque étape
4x CL
CL CR
or
ou
# 0110
# 0911
Important
Cette vis en premier

5
2
Pressez fermement dans la cavité
Install the 4 cam locks # 0203 into the panels A and B
Installez les 4 excentriques # 0203 dans les panneaux A et B VIDEO
# 0203
4x
A
B

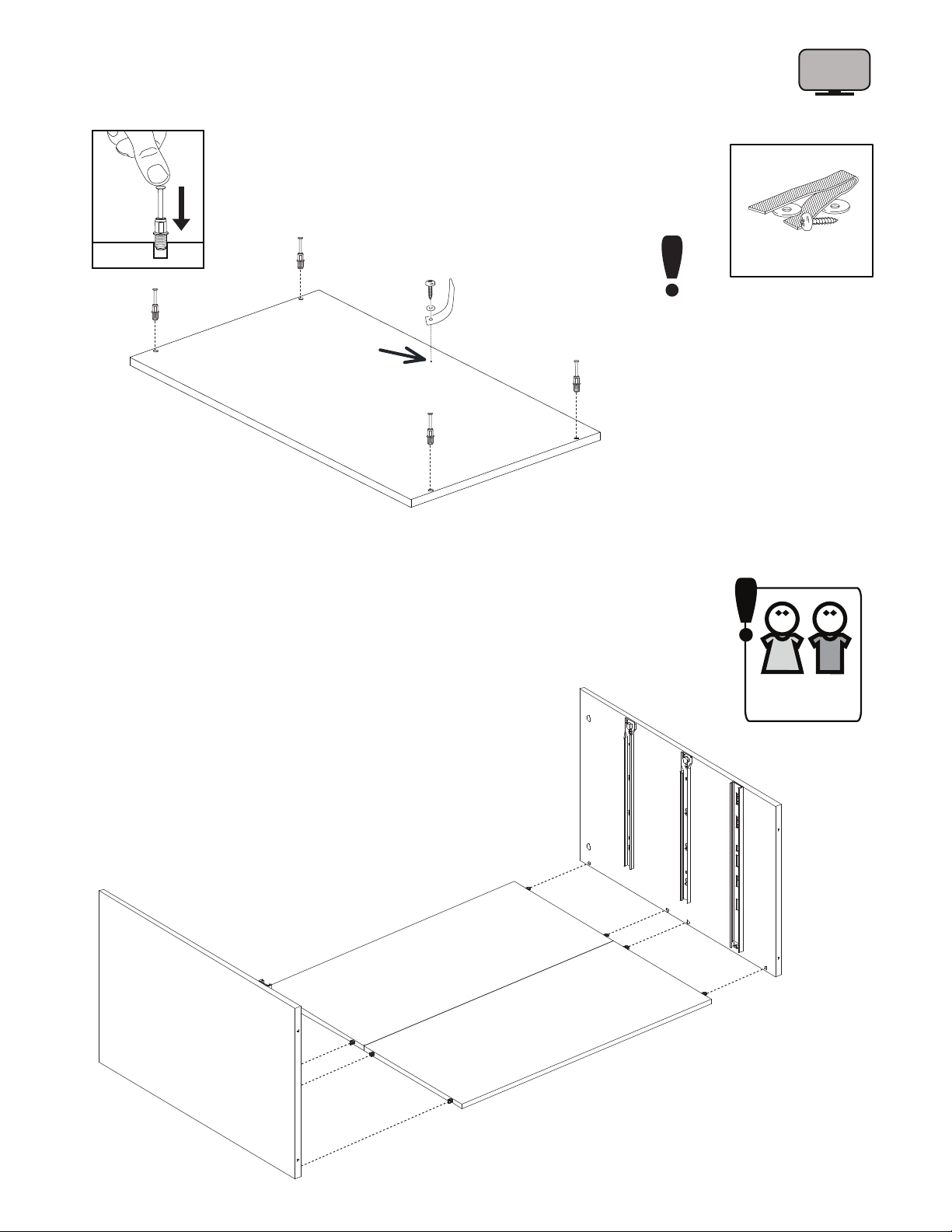

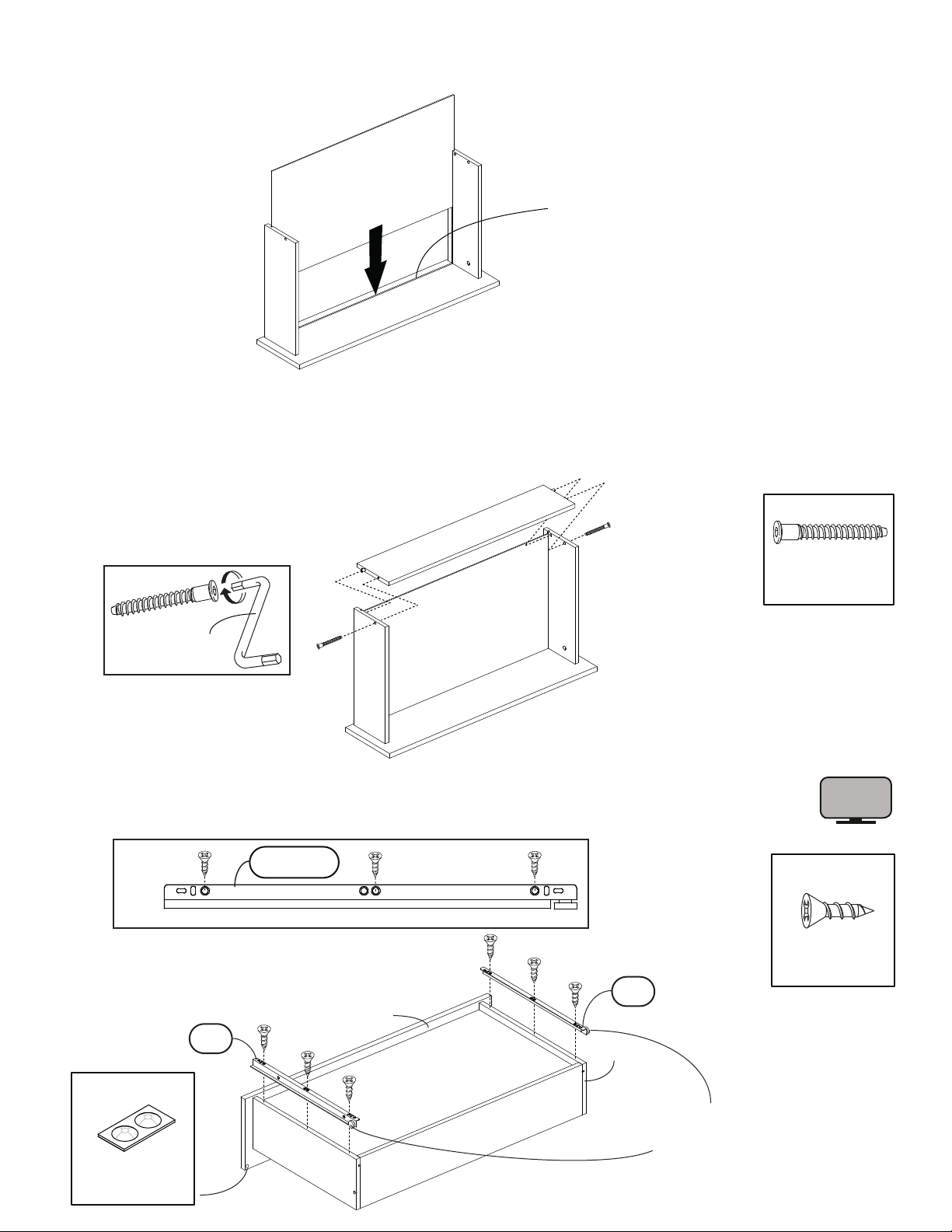

3Install 8 wood dowels # 0207 into both panels T
Installez 8 goujons de bois # 0207 dans les 2 panneaux T
T
T
# 0207
8x

6
4
5Fasten the 2 panels T to the side panels A and B
Assemblez les 2 panneaux T avec les panneaux de côté A et B
C
20-HH510
Safety
Sécurité
2
# HH510
1x
KIT
VIDEO
4x
# 2200
Important
A
B
T
T
Install the 4 push bolt # 2200 and the safety device # HH510 on panel C
Installez les 4 boulons # 2200 et l’attache de sécurité # HH510 sur le panneau C

7
D
A
B
D
A
B
6Fasten panel D to the pre-assembled unit. Use the Allen key # 2300 to tighten
4 screws # 0111
Installez le panneau D à l’unité pré-assemblée. Utilisez la clé Allen # 2300 pour serrer
4 vis # 0111
T
T
7Use a hammer to fasten the 4 tack glides # 1119 to the bottom edge of panel D
Utilisez un marteau pour installer les 4 patins cloutés # 1119 sur le chant inférieur du panneau D
# 0111
4x
# 2300
4x # 1119
2
Important

8
D
B
A
C
K
# 2141
XWB
VB YB
# 0902 (2)
K
# 2141
# 2167 (2)
4x
8Installez le panneau C sur l’unité pré-assemblée. Serrez ensuite les 4 excentriques # 0203
Install panel C on top of the pre-assembled unit. Then, tighten the 4 cam locks # 0203
9Utilisez 2 vis # 0104 pour installer la roulette # 2141 sur le bloc K. Utilisez les trous pilotes pour
positionner les 2 vis sur le bloc K
Use 2 screws # 0104 to fasten roller # 2141 to the base block K. Align with the pilot holes
to locate the 2 screws on the block K
1x # 2141 2x # 0104
Holes
Perçages
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
File drawer assembly - Assemblage du tiroir filière

9
VB
WB
X
Legal size
Format légal
Letter size
Format lettre
# 2167
# 2167 Optionnal installation
of filing rods # 2167
legal or letter size
Installation optionnelle des
format légal ou lettre
4x # 0204
For drawers only
Pour tiroirs seulement
WB
VB
K
X
10Install 4 small cam locks # 0204 on panels VB and WB. Install 4 screw bolts # 0205 on
panel X. Use the 2 screws # 0123 to fasten base block K on panel X
Installez 4 mini excentriques # 0204 dans les panneaux VB et WB. Installez 4 boulons vissables # 0205
dans le panneau X. Fixez le bloc K sur la façade X à l’aide des 2 vis # 0123
VIDEO
2x # 0123
# 0204
# 0205 # 0123
# 0123
Ne pas trop serrer
Do not overtight
# 0123
2x
# 2300
11Fasten the panels VB and WB to the drawer front X. Then, tighten the 4 cam locks # 0204.
Assemblez les panneaux VB et WB à la façade X. Ensuite, serrez fermement les 4 excentriques # 0204.
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
4x
#
4x # 0205

10
VB
WB
X
YB
YB
VB
WB
# 0902
X
# 0902
Front
Devant
Front
Devant

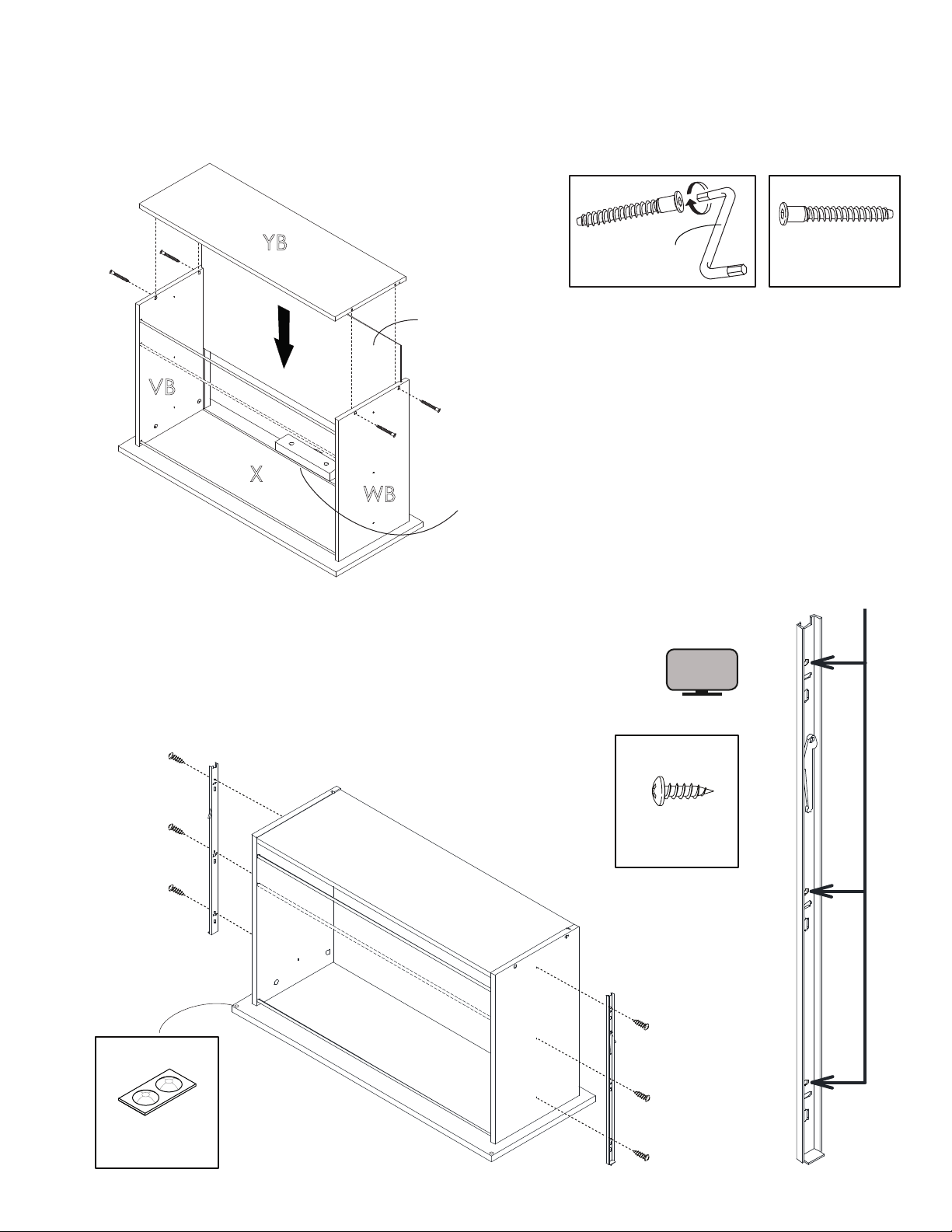

12Insert larger drawer bottom into the grooves located on panels VB and WB. Then,
fasten panel YB to panels VB and WB. Use Allen key # 2300 to tighten the 4 screws # 0111
Insérez le grand fond de tiroir dans les 2 rainures des panneaux VB et WB. Assemblez ensuite
le panneau YB avec VB et WB. Utilisez la clé Allen # 2300 pour serrer les 4 vis # 0111
Drawer bottom
Fond de tiroir
# 0111
4x
# 2300
13Fasten the 2 drawer slides # 0902 to panels VB and WB. Use
6 screws # 0104 and align the slide with the pre-drilled holes
Installez les 2 coulisses de tiroir # 0902 sur les panneaux VB et WB à
l’aide des 6 vis # 0104. Alignez les coulisses sur les trous pré-percés
VIDEO
2x # 0527
Use these holes
to install the slide
Utilisez ces perçages
pour installer la coulisse
Front
Devant
6x # 0104
Drawer bottom must enter into
the groove located on panel X
Le fond de tiroir doit entrer dans la
rainure se trouvant sur le panneau X

11
14 Install 2 small cam locks # 0204 on panels V and W. Install 2 screw bolts # 0205 on
panel XA. Install 4 wood dowels # 0207 on panels V, W and Y
Installez 2 mini excentriques # 0204 dans les panneaux V et W. Installez 2 boulons vissables
# 0205 dans le panneau XA. Installez 4 goujons de bois # 0207 dans les panneaux V, W et Y
VIDEO
W
V
XA
# 0205
Y
2x # 0204
For drawers only
Pour tiroirs seulement
# 0204
# 0207
4x
# 0205
2x
# 0207
# 0207
# 0207
# 0207
# 0204
15 Assemblez les panneaux V et W à la façade XA et serrez fermement les 2 excentriques # 0204
V
W
XA
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
2x
the
2x XA W
VY
Utility drawer assembly - Assemblage du tiroir utilitaire

12
16 Insert small drawer bottom into the grooves located on panels V and W
Insérez le petit fond de tiroir dans les 2 rainures des panneaux V et W
XA
V
W
Small drawer bottom
petit fond de tiroir
Drawer bottom must enter into
the groove located on panel XA
Le fond de tiroir doit entrer dans la
rainure se trouvant sur le panneau XA
17 Fasten the panel Y to both panels V and W. Align the 2 wood dowels # 0207 with the
holes close to the grooves. Use the Allen key # 2300 to tighten the 2 screws # 0111
Assemblez le panneau Y avec les panneaux V et W en prenant soin d’insérer les 2 goujons
# 0207 dans les trous près des rainures. Serrez les 2 vis # 0111 à l’aide de la clé Allen # 2300
XA
V
W# 0111
2x
# 2300
Y
18 Utilisez 6 vis # 0105 pour installer les 2 coulisses # 0911 (DL et DR) sur les panneaux V et W
Les roulements doivent être
alignés vers l’extérieur
V
Use 6 screws # 0105 to fasten the 2 drawer slides # 0911 (DL and DR) on panels V and W
Slides rollers must face outwards
VIDEO
6x # 0105
2x DL
DL DR
or
ou
Drawer bottom
Fond de tiroir
DL
# 0911
DR # 0911
Y
XA
W
# 0911
2x # 0527

13
A
T
T
C
Y/YB
V/VB
Drawer bottom
Dessous de tiroir Y
Centered
Centré
Insert the small lip of the connector
the connector and screw in place.
Insérez la petite languette de l’attache
dans la rainure du tiroir. Ensuite tenez
fermement l’attache et vissez en place.
X/XA

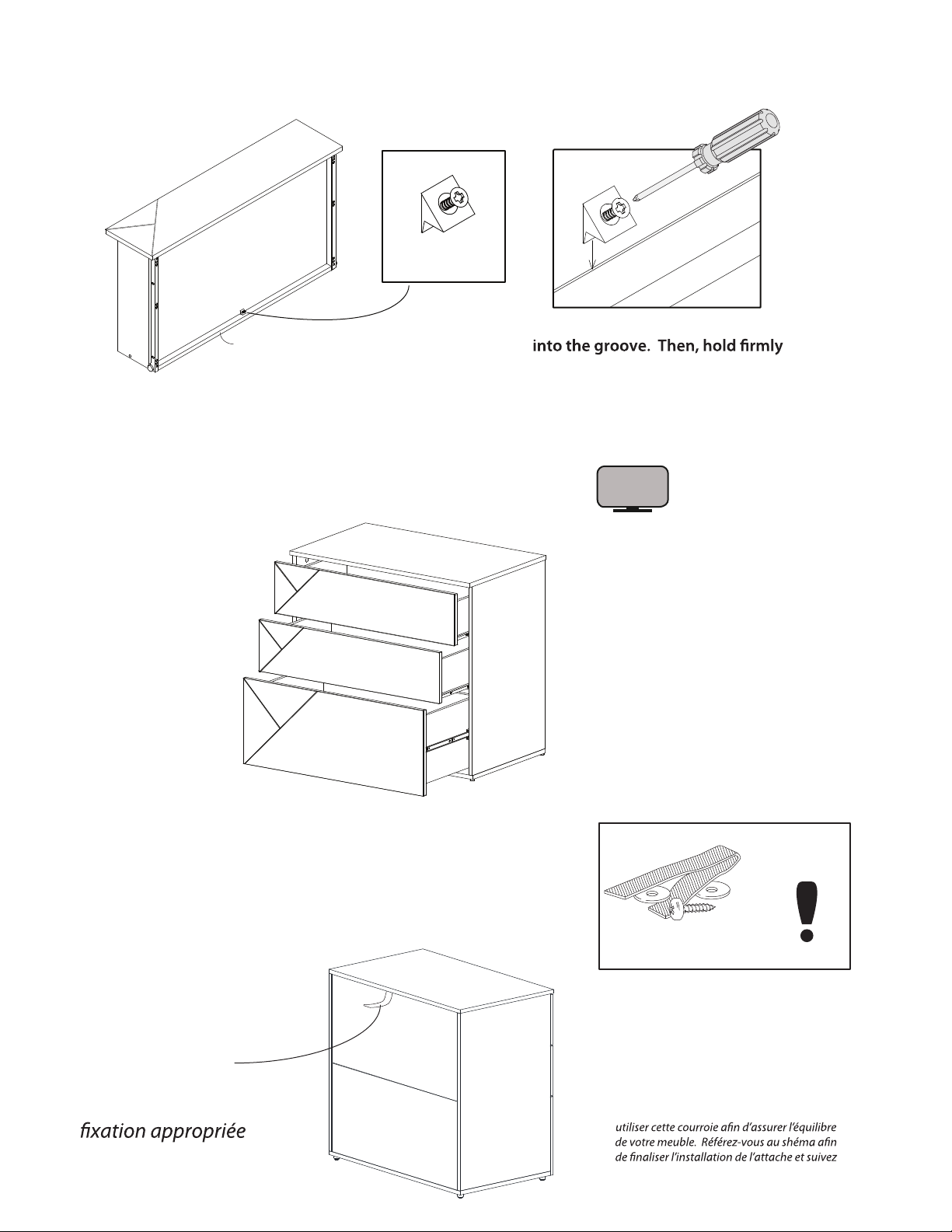

19Fasten 1 connector # 2195 to the lower part of the 3 rear panels Y and YB
Installez une attache de tiroir # 2195 sur la partie inférieure des 3 dos de tiroirs Y et YB
C
X
B
XA
XA
# 2195
3x
20Insert the three drawers into the assembled unit
Installez les trois tiroirs dans le meuble assemblé VIDEO
21Use the safety device # HH510 to secure your
unit to the wall
Utilisez l’attache de sécurité # HH510 pour attacher
votre meuble au mur
Attach to the
wall with proper
anchor device
(not included)
Attachez au mur
en utilisant une
(non incluse)
HH510
Safety
Sécurité
Dear customer, for your own safety
please use this safety device to secure the
equilibrium of your unit. Refer to suggested
location of the strap as per the diagram and
follow recommendations on the notice
included into the bag of item # HH510
Cher client, pour votre propre sécurité veuillez
les recommandations inscrites sur le feuillet
inclus dans le sac de l’attache # HH510
1x

All Nexera products are warranted to the original purchaser against defects in material or workmanship
for a period of 1 year from the date of purchase.
“Defects” as used in this warranty is defined as any imperfections that may impair the use of the furniture or
product for which it was intended to.
This warranty is expressly limited to the replacement of defective furniture parts and/or components, subject
to availability of stock. Assembly labor is excluded.
This warranty applies under conditions of normal use. It does not cover defects caused by improper assembly
or disassembly,product modification, intentional damage,abuse,misuse,accidents,negligence or exposure to
the elements. Our furniture products are not intended for outdoor use.
This warranty is only applicable in Canada and the USA.
Nexera reserves the right to request proof of purchase from an authorized retailer as well as any other
proofs to document a warranty claim.
This warranty is explicit on the limits of Nexera liability and entitles the original purchaser to
rights. Any warranty defined by law in your state/province is limited to 1 year. Should the law in your state or
province di er from the above,it will not apply.
Garantie limitée de 1 an
Tous les produits Nexera sont garantis à l’acheteur original contre toutes défectuosités de matériel ou de
fabrication pour une période de 1 an à partir de la date d’achat.
Le mot‘’défectuosités’’ utilisé dans cette garantie signifie toutes imperfections pouvant nuire à l’utilisation du
meuble ou du produit pour lequel il a été conçu.
Cette garantie est expressément limitée au remplacement des pièces ou composantes défectueuses, sujet à la
disponibilité des stocks. La main d’œuvre de l’assemblage est exclue.
Cette garantie s’applique dans des conditions d’utilisation normales. Elle ne couvre pas des défectuosités
résultant d’un assemblage ou désassemblage défaillant, modification du produit, dommages intentionnels,
abus,usage impropre, accidents,négligence ou des expositions aux éléments extérieurs. Nos meubles ne sont
pas destinés pour une utilisation à l’extérieure.
Cette garantie s’applique uniquement au Canada et aux États-Unis.
Nexera se réserve le droit d’exiger une preuve d’achat ou toutes autres pièces justificatives pour valider cette
garantie.
des droits spécifiques. Toute garantie législative prévalant dans votre lieu de résidence est limitée à une période
de 1 an. Lorsque la législation de votre lieu de résidence de celle-ci, elle ne s’appliquera pas.
specific
Limited 1 Year Warranty
nexeradistribution.com
c 2020
Cette garantie est limitative quant à la responsabilité de Nexera et donne à l’acheteur original
