Nibe DKI 10 User guide

Installatörshandbok Delningssats F730/F750
SE
Installer manual Splitter kit F730/F750
GB
Installateurhandbuch Teilungssatz F730/F750
DE
Asentajan käsikirja Jakosarja F730/F750
FI
IHB 1835-3
431219
DKI 10
LEK

Svenska
4Allmänt
5Förberedelser
5Demontering
6Montering
8Den färdiga installationen
English
9General
10Preparations
10Dismantling
11Mounting
13The complete installation
Deutsch
14Allgemeines
15Vorbereitungen
15Demontage
16Montage
18Fertige Installation
Suomi
19Yleistä
20Valmistelut
20Irrotus
21Asennus
23Valmis asennus
3DKI 10 |
Table of Contents

Allmänt
Detta tillbehör används då F730/F750 installeras i utrym-
me med låg takhöjd eller då man av någon annan anled-
ning vill dela värmepumpen.
För att kunna öppna serviceluckan på luftbehandlingsde-
len bör denna placeras till vänster om beredardelen.
Vi rekomenderar att man använder tillbehöret BAU 10
för att kunna montera luftbehandlingdelen till vänster
om beredardelen.
TIPS!
Se installationshandboken för F730/F750 för
mer information om värmepumpen och dess
installation. Dokumenten finns att ladda hem
på nibe.se.
TIPS!
För att undvika onödiga värmeförluster bör
flexrören isoleras.
INNEHÅLL
Topplåt1 st
Skyddsplåt1 st
Flexrör2 st
Kablage3 st
Kondensslang1 st
Skruv M5x98 st
Skruv M5x162 st
Mutter2 st
Låsclips8 st
Låsklackar2 st
O-ringar16 st
Buntband1 st
Buntband med clips5 st
Avluftningsventiler2 st
DKI 10 | SE4
Svenska

Förberedelser
OBS!
Den elektriska ledningsdragningen mellan luft-
behandlings- och beredardelen ska utföras en-
ligt gällande bestämmelser.
OBS!
Töm F730/F750 på vatten om den blivit instal-
lerad tidigare. Varmt vatten kan förekomma vid
tömning, skållningsrisk kan föreligga.

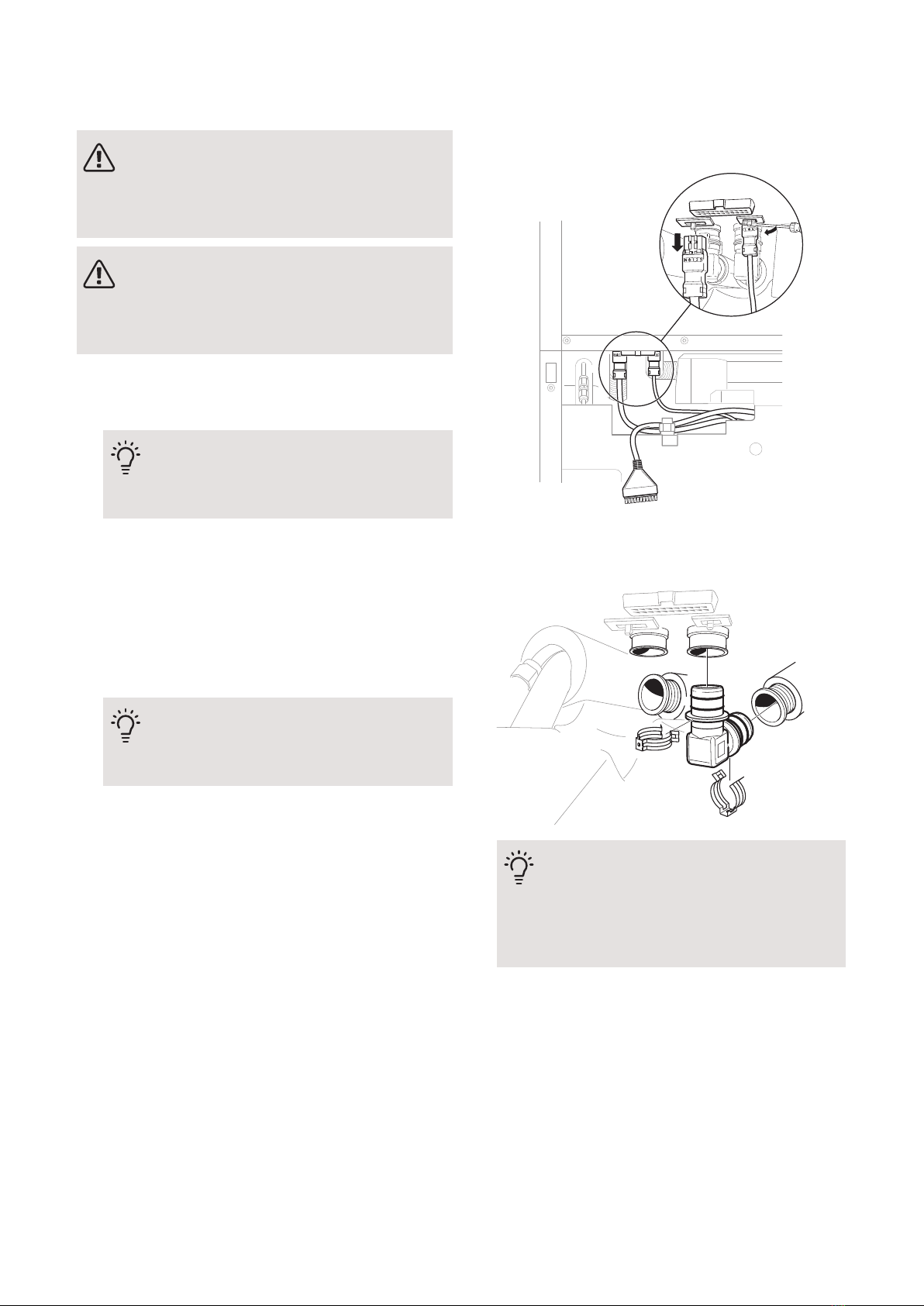

1. Montera konsolen BAU 10 för luftbehandlingsdelen.
Luftbehandlingsdelen ska vara placerad maximalt
80 cm från beredardelen.
TIPS!
Se tillbehörets installatörshandbok för mer
detaljerade instruktioner.
2. Stäng av värmepumpen och slå av strömmen på
säkerhetsbrytaren.
3. Ta bort värmepumpens frontluckor.
4. Demontera isoleringen vid elpatronen.
5. Demontera ställdonet till växelventilen för klimatsy-
stemet/varmvattenberedaren (QN10).
6. Demontera toppisoleringen.
TIPS!
Se värmepumpens installatörshandbok för
mer detaljerade instruktioner.
Demontering
1. Lossa kablagen mellan luftbehandlingsdelen och
beredardelen.
2. Lossa kondensslagen från luftbehandlingsdelen samt
från spillkoppen.
3. Lossa rörkopplingarna till fram- och returledningarna.
TIPS!
Lyft luftbehandlingsdelen något i framkant
så är det lättare att komma åt rörkoppling-
arna. Luftbehandlingsdelen är fäst i värme-
pumpens framkant med två skruvar.
5DKI 10 | SE

Montering
KONSOLER
1. Montera luftbehandlingsdelen på konsolerna.
TÄNK PÅ!
Var försiktig så att inte kondensvattenpipen
på luftsbehandlingsdelen skadas.
2. Passa in låsvinklarna på luftbehandlingsdelen i kon-
solerna.
VVS
1. Montera kondensslangen på luftbehandlingsdelen.
Använd den medlevererade om originalslangen är
skadad eller för kort.
2. Dra ut de befintliga flexrören på baksidan av beredar-
delen.
3. Montera avluftningsventilerna med de medföljande
clipsen. Ventilerna sätts som skarvkopplingar mellan
befintliga flexrör och medlevererade flexrör.
TÄNK PÅ!
Montera och/eller byt o-ringar på samtliga
kopplingar.
Framledning Returleding
4. Montera de medlevererade flexrören på fram- och
returledningen med de medlevererade clipsen.
Undvik kraftiga böjar på rören.
OBS!
De medlevererade flexrören får inte kapas.
Returledning
Framledning
5. F730/F750 med spillvattenkopp: Dra kondensslangen
till botten av beredardelens spillkopp. Slangen ska
förläggas sluttande i hela sin längd för att undvika
vattensäckar.
F730/F750 som saknar spillvattenkopp: Forma kon-
densslangen till ett vattenlås och dra slangen till av-
lopp.
TIPS!
Vid behov kan kondensvattenslangen ka-
pas.
EL
1. Montera de medlevererade kablagen på luftsbehand-
lingsdelen.
2. Fäst samman de två svarta kraftkablagen med hjälp
av ett buntband med clips. Placera buntbandet på
kablagens färgmarkeringar.
3. Montera kablagen på varmvattenberedardelen. An-
vänd de medlevererade låsklackarna till matningskab-
lagen.
DKI 10 | SE6

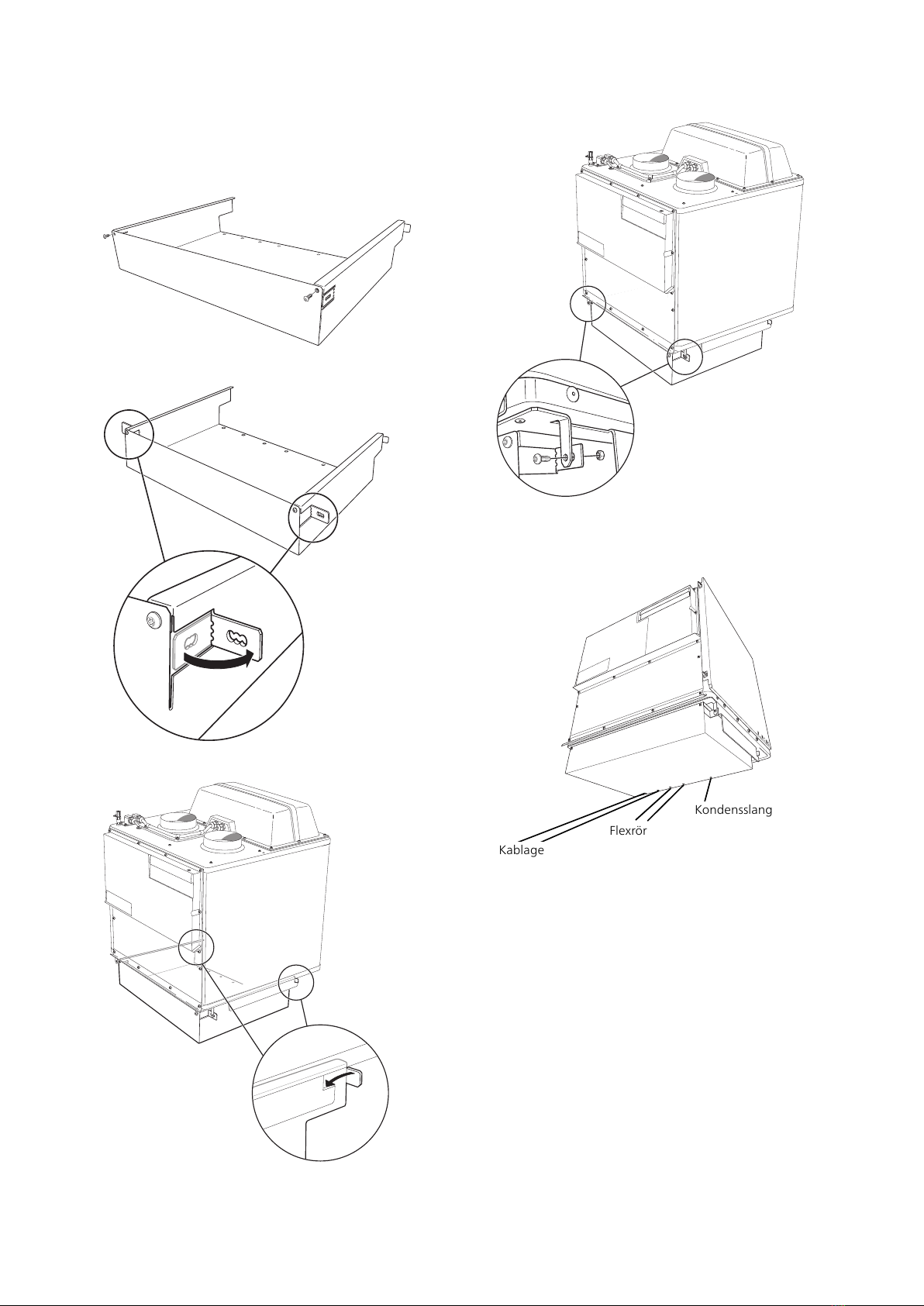

SKYDDSPLÅT
1. Montera topplåten på beredardelen. Fäst plåten med
6 av de medlevererade M5x9-skruvarna.
2. Montera samman skyddsplåten med 2 av de medle-
vererade M5x9-skruvarna.
3. Vik ut låsvinklarna på skyddsplåten.
4. Montera skyddsplåten på luftbehandlingsdelen.
5. Skruva fast skyddsplåten i luftbehandlingsdelens
framkant med de medlevererade M5x16-skruvarna.
6. Fixera kablagen, flexrören samt kondensslangen i
skyddsplåten med de medlevererade buntbanden
med clips.
LEK
Flexrör
Kondensslang
Kablage
7. Montera samman kablagen och flexrören med
buntbandet som saknar clips.
8. Återmontera isoleringen samt frontplåtarna på luft-
behandlings- och beredardelen.
7DKI 10 | SE

Den färdiga
installationen

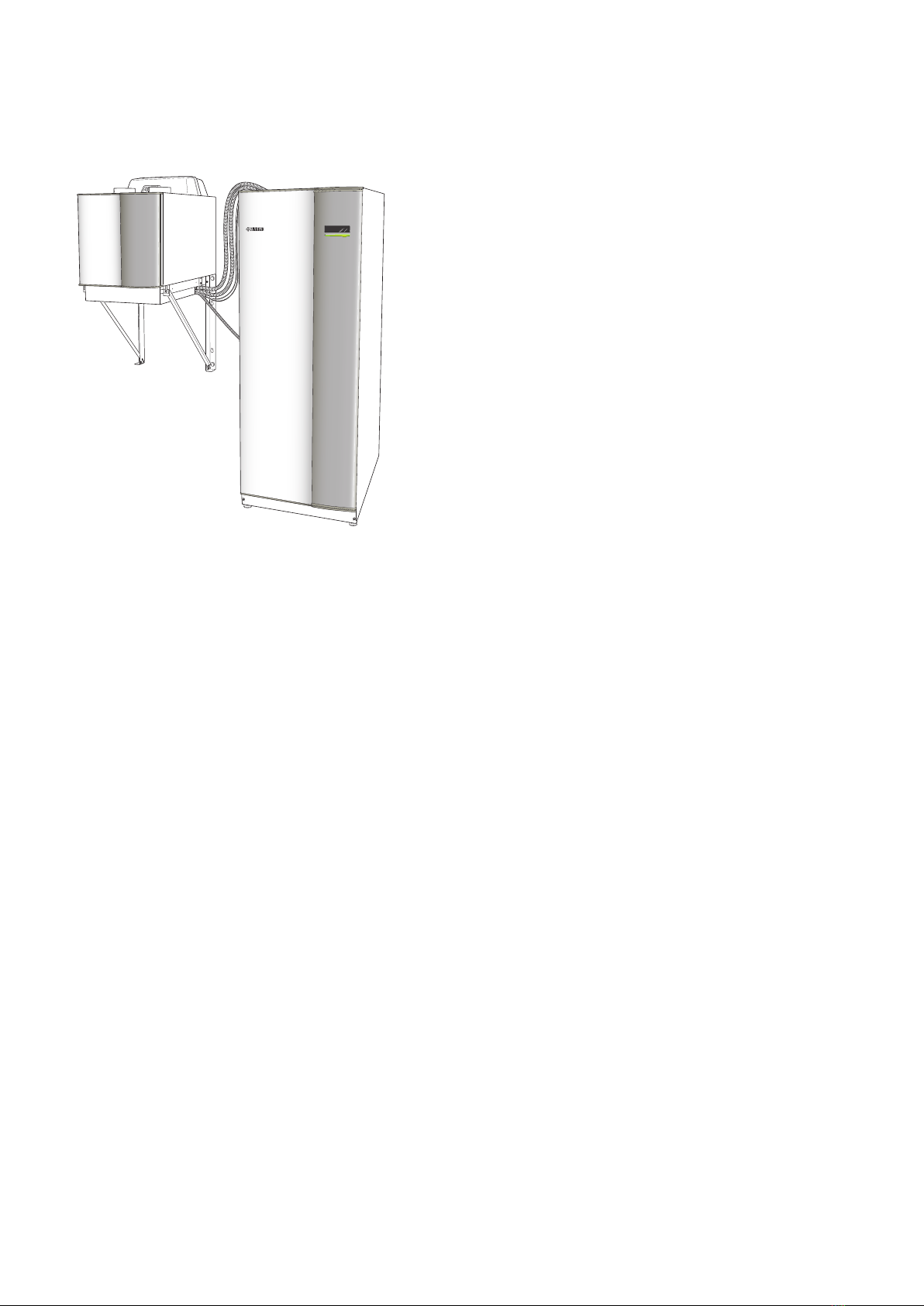

Bilden visar F750.
DKI 10 | SE8

General
This accessory is used when F730/F750 is installed in
areas with low ceilings or when one for some reason
wishes to split the heat pump.
To be able to open the service hatch of the air treatment
section it should be placed to the left of the heater
section.
We recommend that the accessory BAU 10 is used to
make it possible to install the air treatment unit to the
left of the water heater unit.
TIP
See installer manual for F730/F750 for more
information about the heat pump and its install-
ation. Documentation can be downloaded from
nibe.eu.
TIP
To prevent unnecessary heat losses insulate
the flexible pipes.
CONTENTS
Top panel1 x
Protective panel1 x
Flexible pipe2 x
Wiring3 x
Condensation hose1 x
Screw M5x98 x
Screw M5x162 x
Nuts2 x
Locking clips8 x
Locking lugs2 x
O-rings16 x
Cable ties1 x
Cable tie with clips5 x
Bleed valves2 x
9DKI 10 | GB
English

Preparations
NOTE
The routing of electrical wiring between the air
treatment and water heater units must be car-
ried out according to the applicable regulations.
NOTE
Drain F730/F750 of water if it was previously
installed. There may be some hot water when
draining, risk of scalding.
1. Install the bracket BAU 10 for the air treatment unit.
The air treatment unit must be positioned no more
than 80 cm from the water heater unit.
TIP
See the accessory’s Installer Manual for
more detailed instructions.
2. Shut off the heat pump and turn off the current on
the safety breaker.
3. Open the heat pump front covers.
4. Remove the insulation at the immersion heater.
5. Remove the actuator for the reversing valve for the
climate control system/water heater (QN10).
6. Remove the top insulation.
TIP
See the heat pump installer handbook for
more detailed instructions.
Dismantling
1. Disconnect the wiring between the air treatment
section and the water heater section.
2. Disconnect the condensation hose from the air
treatment section and from the overflow cup.
3. Disconnect the pipe connections to the flow and
return lines.
TIP
Lift the air treatment section slightly at the
front edge so that it is easier to access the
pipe connections. The air treatment section
is secured at the front edge of the heat
pump with two screws.
DKI 10 | GB10

Mounting
BRACKETS
1. Install the air treatment unit on the brackets.
Caution
Take care not to damage the condensation
water pipe on the air treatment section.
2. Slide the lock tabs on the air treatment unit into the
brackets.
HEATING, WATER AND SANITATION
1. Install the condensation hose on the air treatment
section. Use the hose supplied if the original hose
is damaged or too short.
2. Pull out the existing flexible pipes on the rear side
of the water heater section.
3. Install the vent valves using the enclosed clips. The
valves are installed as joint connections between
the existing flexible hoses and the enclosed flexible
hoses.
Caution
Install and/or replace O-rings on all of the
couplings.
Flow pipe Return line
4. Install the enclosed flexible pipes on the supply and
return line using the enclosed clips. Avoid sharp
bends in the pipes.
NOTE
The supplied flexible pipes must not be cut.
Return pipe
Flow pipe
5. F730/F750 with overflow cup: Route the condensa-
tion hose to the bottom of the water heater unit’s
overflow cup. The entire length of the hose must
be inclined to prevent water pockets.
F730/F750 , which does not have an overflow cup:
Shape the condensation hose to form a water seal
and route the hose to a drain.
TIP
If necessary, the condensation hose can
be shortened by cutting it.
ELECTRICITY
1. Install the supplied wiring on the air treatment sec-
tion.
2. Fasten the two black power cables together using
a cable tie with clip. Position the cable tie on the
colour markings of the wiring.
3. Install the wiring on the water heater unit. Use the
locking tabs enclosed for the power cables.
11DKI 10 | GB

PROTECTIVE PANEL
1. Install the top panel on the water heater section.
Secure the panel with 6 of the M5x9 screws sup-
plied.
2. Secure the protective panel with 2 of the M5x9
screws supplied.
3. Bend out the lock tabs on the protective panel.
4. Install the protective panel on the air treatment
section.
5. Secure the protective panel at the front edge of the
air treatment section with the M5x16 screws sup-
plied.
6. Secure the wiring, flexible pipes and condensation
hoses in the protective panel with the cable ties with
clips supplied.

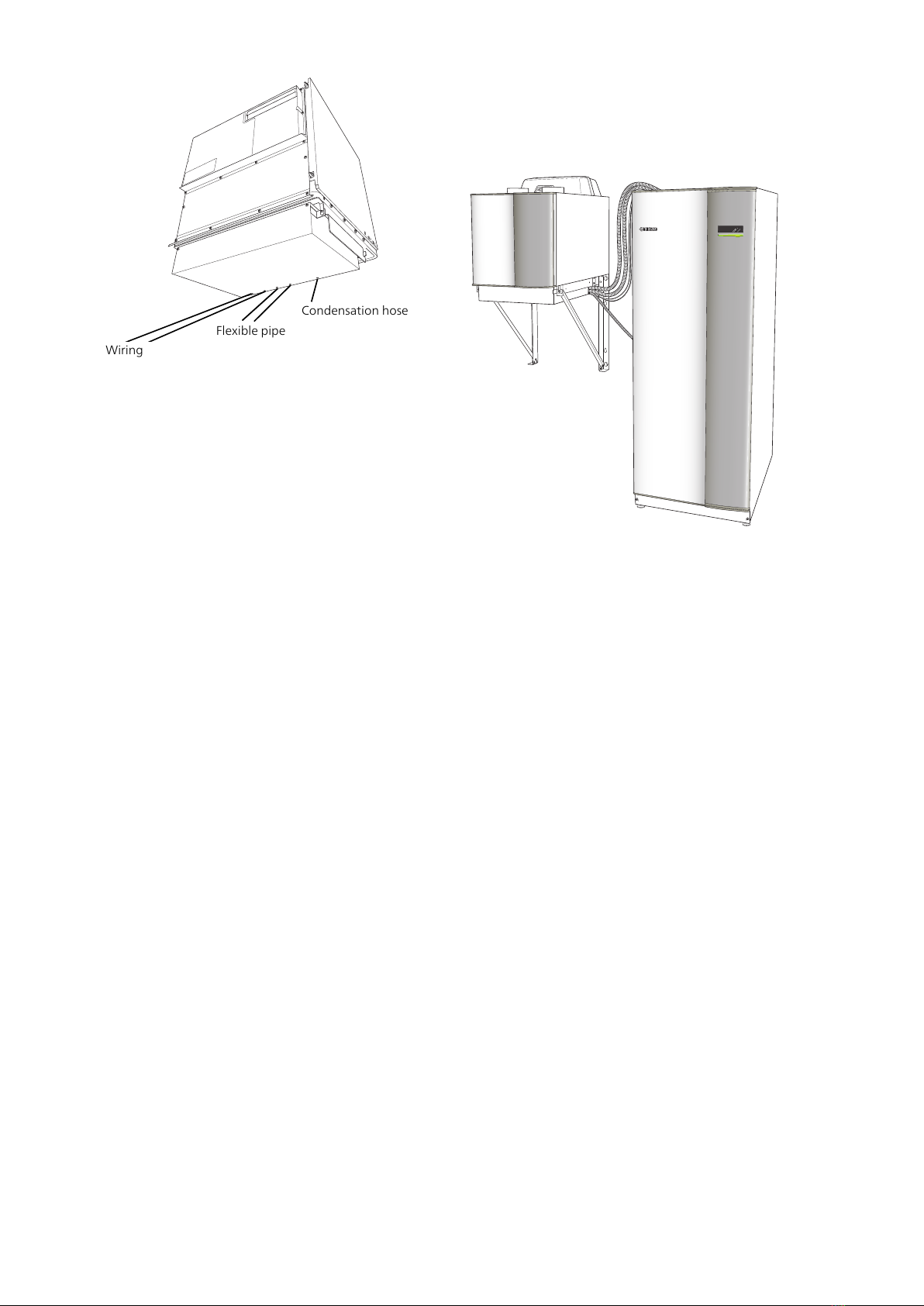

DKI 10 | GB12

LEK
Flexible pipe
Condensation hose
Wiring
7. Install the wiring and flexible pipes together using
the cable tie without clips.
8. Reinstall the insulation and the front panels on the
air treatment and water heater units.
The complete
installation
The figure shows F750.
13DKI 10 | GB

Allgemeines
Dieses Zubehör wird bei F730/F750-Installationen in
Bereichen mit niedriger Deckenhöhe verwendet oder
wenn die Wärmepumpe aus einem anderen Grund ge-
teilt werden soll.
Um die Serviceabdeckung am Abluftmodul öffnen zu
können, muss die Einheit links neben dem Speicherteil
angebracht werden.
Wir empfehlen das Zubehör BAU 10, um das Abluftmo-
dul links neben dem Speicherteil montieren zu können.
TIP!
Weitere Informationen zu Wärmepumpe und
Installation, siehe Installationsanleitung für
F730/F750. Die Dokumente stehen unter ni-
be.de zum Download bereit.
TIP!
Um unnötige Wärmeverluste zu vermeiden,
sollten die Flexrohre isoliert werden.
INHALT
Obere Abdeckung1 St.
Schutzabdeckung1 St.
Flexrohre2 St.
Verkabelung3 St.
Kondenswasserschlauch1 St.
M5x-Schraube98 St.
M5x-Schraube162 St.
Muttern2 St.
Sicherungsklemmen8 St.
Sicherungsanschläge2 St.
O-Ringe16 St.
Kabelbinder1 St.
Kabelbinder mit Klemmen5 St.
Entlüftungsventile2 St.
DKI 10 | DE14
Deutsch

Vorbereitungen
HINWEIS!
Beim Verlegen der elektrischen Leitungen
zwischen Abluftmodul und Speicherteil sind
die geltenden Vorschriften zu beachten.
HINWEIS!
Lassen Sie aus F730/F750 das Wasser ab, so-
fern bereits eine frühere Installation vorgenom-
men wurde. Beim Entleeren kann heißes
Wasser austreten. Dabei besteht eine mögliche
Verbrühungsgefahr.
1. Montieren Sie die Konsole BAU 10 für das Abluftmo-
dul. Das Abluftmodul darf max. 80 cm vom Speicher-
teil entfernt aufgestellt werden.
TIP!
Ausführlichere Anleitungen entnehmen Sie
dem Installateurhandbuch für das Zubehör.
2. Stellen Sie die Wärmepumpe aus und trennen Sie
die Stromversorgung per Sicherheitsschalter.
3. Nehmen Sie die Frontabdeckungen der Wärmepum-
pen ab.
4. Demontieren Sie die Isolierung vor der Elektroheiz-
patrone.
5. Demontieren Sie den Stellantrieb am Umschaltventil
für Klimatisierungssystem/Brauchwasserspeicher
(QN10).
6. Entfernen Sie die obere Isolierung.
TIP!
Ausführlichere Anleitungen entnehmen Sie
dem Installateurhandbuch der Wärmepum-
pe.
Demontage
1. Lösen Sie die Verkabelung zwischen Abluftmodul
und Speicherteil.
2. Entfernen Sie den Kondenswasserschlauch vom
Abluftmodul sowie vom Überlaufbehälter.
3. Lösen Sie die Rohrkupplungen zum Vor- und Rück-
lauf.
TIP!
Heben Sie dazu das Abluftmodul an der
Vorderseite etwas an, um einfacher an die
Rohrkupplungen zu gelangen. Das Abluft-
modul ist an der Wärmepumpenvorderseite
mithilfe zweier Schrauben befestigt.
15DKI 10 | DE

Montage
KONSOLEN

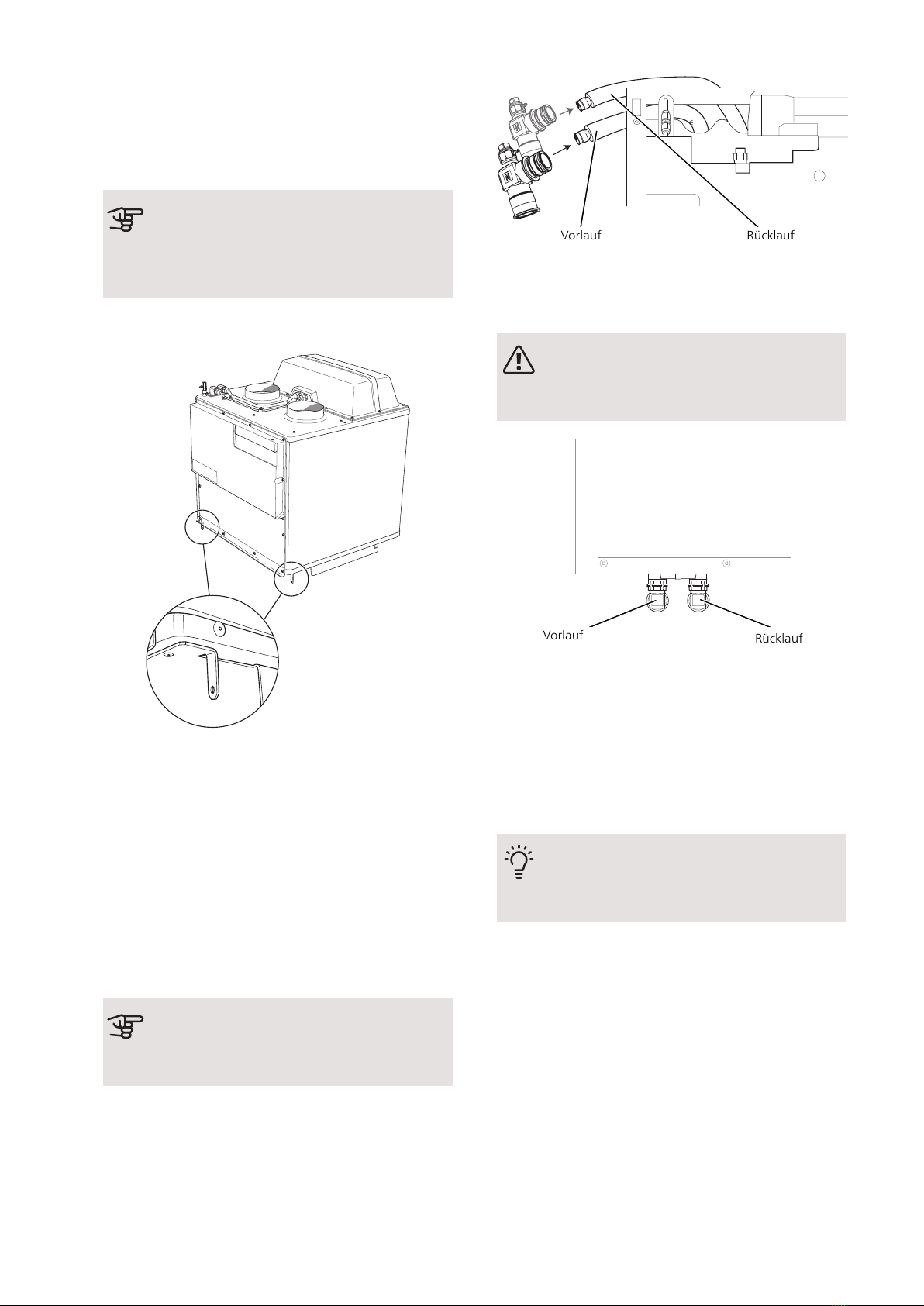

1. Montieren Sie das Abluftmodul auf den Konsolen.
ACHTUNG!
Gehen Sie dabei vorsichtig vor, um die
Kondenswassertülle am Abluftmodul nicht
zu beschädigen.
2. Passen Sie die Sicherungswinkel am Abluftmodul
in die Konsolen ein.
HLS

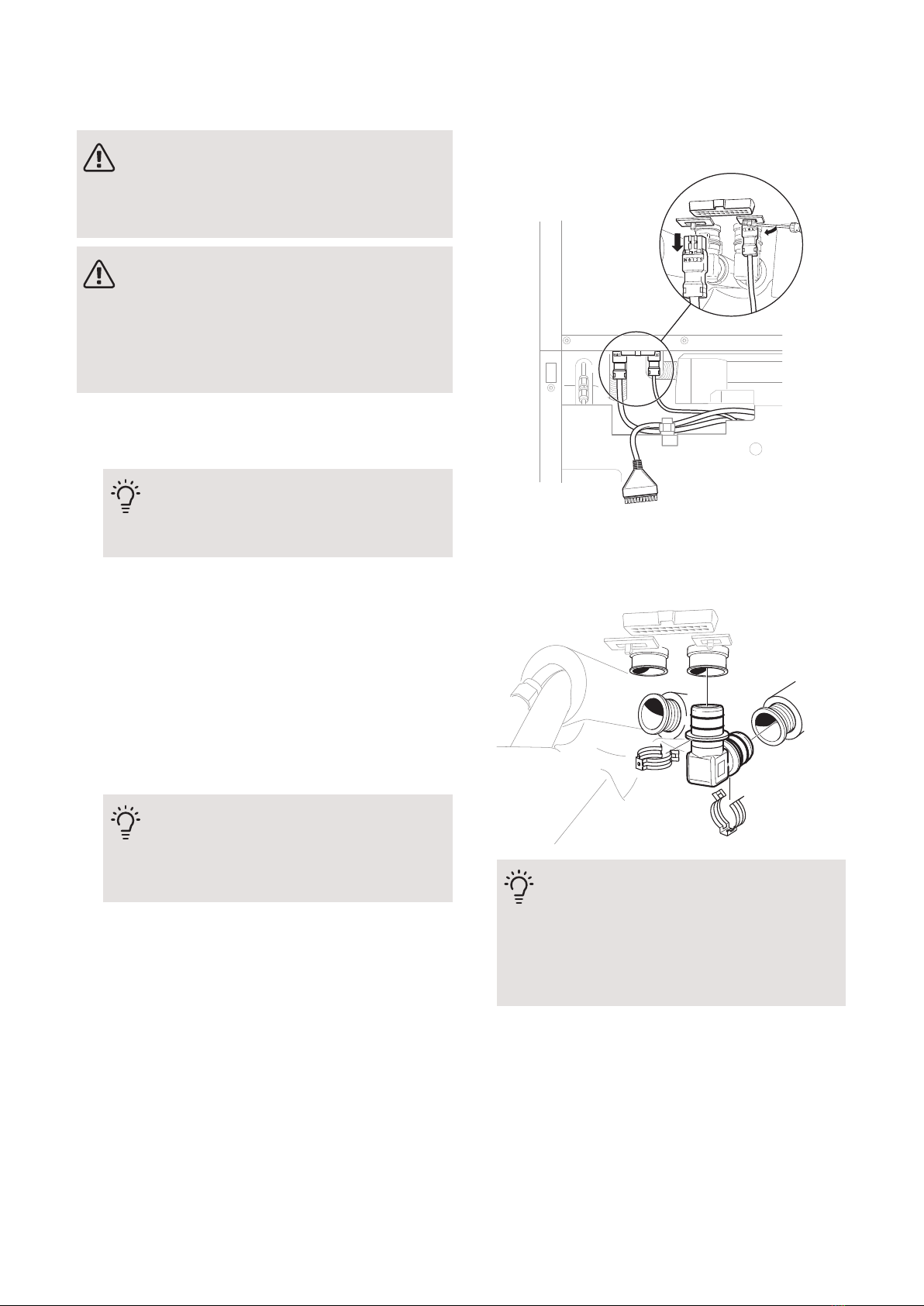

1. Bringen Sie die Kondenswasserschläuche am Abluft-
modul an. Verwenden Sie den mitgelieferten
Schlauch, wenn der Originalschlauch beschädigt
oder zu kurz ist.
2. Ziehen Sie die vorhandenen Flexrohre auf der
Rückseite des Speicherteils heraus.
3. Montieren Sie die Entlüftungsventile mit den beilie-
genden Klemmen. Die Ventile werden als Verbin-
dungskupplungen zwischen vorhandenen Flexrohren
und den Flexrohren im Lieferumfang angebracht.
ACHTUNG!
Montieren und bzw. oder ersetzen Sie die
O-Ringe an allen Kupplungen.
Vorlauf Rücklauf
4. Bringen Sie die beiliegenden Flexrohre mit den
Klemmen im Lieferumfang am Vor- und Rücklauf
an. Vermeiden Sie dabei scharfe Rohrknicke.
HINWEIS!
Die mitgelieferten Flexrohre dürfen nicht
gekürzt werden.
Rücklauf
Vorlauf
5. F730/F750 mit Überlaufbehälter: Verlegen Sie den
Kondenswasserschlauch zum Boden des Überlauf-
behälters am Speicherteil. Der Schlauch muss über
die gesamte Länge mit einem Gefälle verlegt wer-
den, um Wasseransammlungen zu vermeiden.
F730/F750 ohne Überlaufbehälter: Formen Sie aus
dem Kondenswasserschlauch einen Wasserabschei-
der und verlegen Sie den Schlauch zum Abfluss.
TIP!
Bei Bedarf kann der Kondenswasser-
schlauch gekürzt werden.
STROM
1. Montieren Sie die beiliegenden Kabel am Abluftmo-
dul.
2. Befestigen Sie die beiden schwarzen Starkstromka-
bel aneinander. Verwenden Sie dazu Kabelbinder
mit Klemmen. Positionieren Sie den Kabelbinder auf
den Farbmarkierungen des Kabelstrangs.
3. Befestigen Sie die Verkabelung auf dem Brauchwas-
serspeicher. Verwenden Sie für die Stromversor-
gungskabel die beiliegenden Sicherungsklammern.
DKI 10 | DE16

SCHUTZABDECKUNG

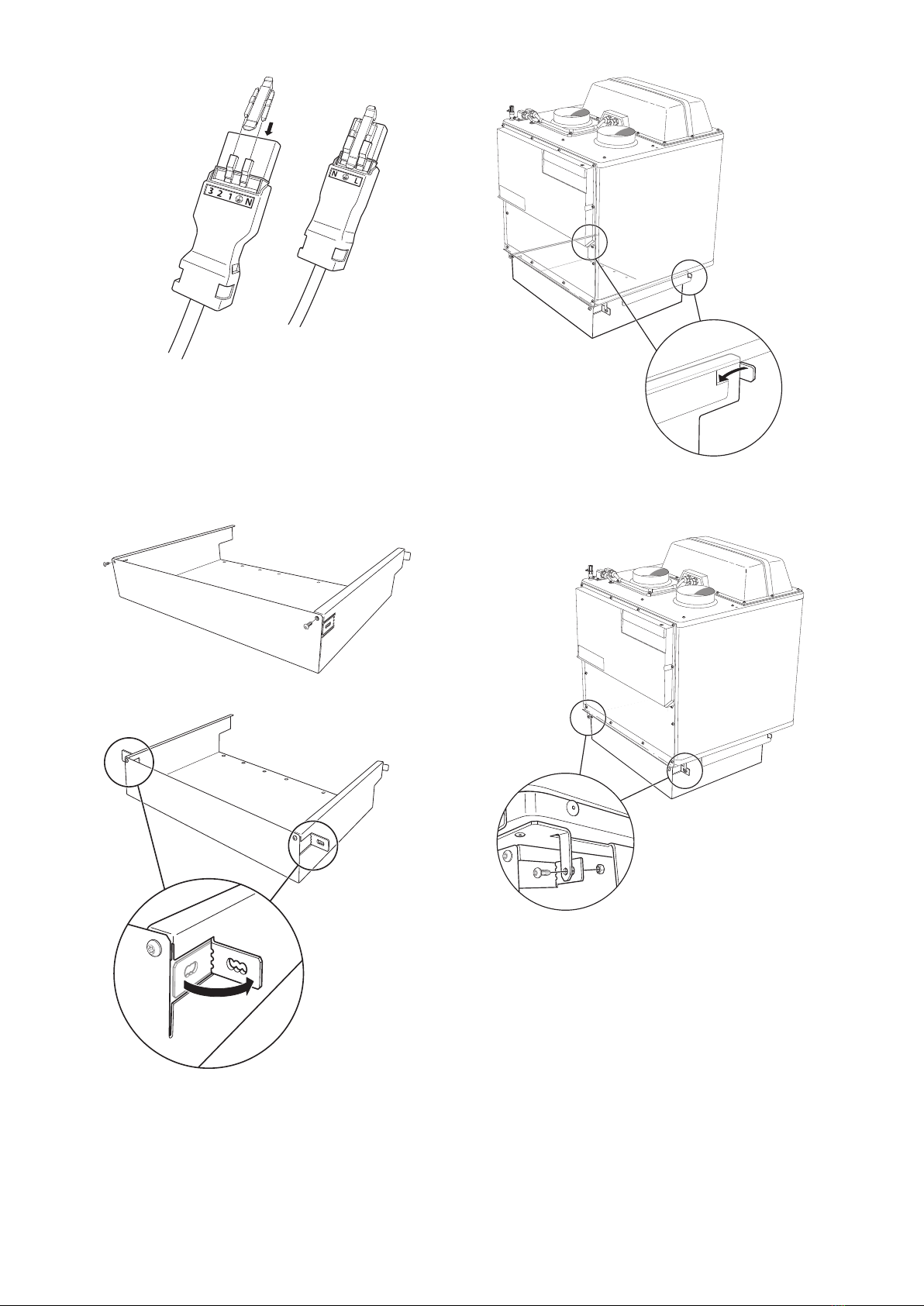

1. Bringen Sie das obere Abdeckblech auf dem Spei-
cherteil an. Befestigen Sie das Blech mit 6 der mit-
gelieferten M5x9-Schrauben.
2. Montieren Sie die Schutzabdeckung mit 2 der beilie-
genden M5x9-Schrauben.
3. Klappen Sie die Sicherungswinkel an der Schutzab-
deckung heraus.
4. Bringen Sie die Schutzabdeckung am Abluftmodul
an.
5. Schrauben Sie die Schutzabdeckung mithilfe der
beiliegenden M5x16-Schrauben an der Vorderseite
des Abluftmoduls an.
6. Fixieren Sie Kabel, Flexrohre sowie Kondenswasser-
schlauch an der Schutzabdeckung mithilfe der beilie-
genden Kabelbinder mit Klemmen.
17DKI 10 | DE

LEK
Flexrohre
Kondenswasserschlauch
Verkabelung
7. Verbinden Sie Kabel und Flexrohre mithilfe des Ka-
belbinders ohne Klemmen.
8. Befestigen Sie die Isolierung sowie die Frontabde-
ckungen erneut am Abluftmodul und Speicherteil.
Fertige Installation
Auf der Abbildung wird F750 dargestellt.
DKI 10 | DE18

Yleistä
Tätä lisävarustetta käytetään, kun F730/F750 asennetaan
matalaan tilaan tai kun lämpöpumppu halutaan jakaa
muusta syystä.
Ilmakäsittelyosan huoltoluukun avaamista varten se on
sijoitettava varaajaosan vasemmalle puolelle.
Suosittelemme, että käytät lisävarustetta BAU 10 ilman-
käsittelyosan asentamiseen lämminvesivaraajan vasem-
malle puolelle.
VIHJE!
Lisätietoa lämpöpumpusta ja sen asennuksesta
on F730/F750:n asennusohjeessa. Asiakirjat
voit ladata osoitteesta nibe.fi.
VIHJE!
Tarpeettomien lämpöhäviöiden välttämiseksi
letkut tulee eristää.
SISÄLTÖ
Yläpelti1 kpl
Suojuspelti1 kpl
Letku2 kpl
Kaapelit3 kpl
Kondenssiletku1 kpl
Ruuvi M5x98 kpl
Ruuvi M5x162 kpl
Mutteri2 kpl
Lukkopidike8 kpl
Lukituskielekkeet2 kpl
O-renkaat16 kpl
Nippuside1 kpl
Pidikenippuside5 kpl
Ilmausventtiilit2 kpl
19DKI 10 | FI
Suomi

Valmistelut
HUOM!
Ilmankäsittelyosan ja lämminvesivaraajan väliset
sähköasennukset on tehtävä voimassa olevien
määräysten mukaisesti.
HUOM!
Tyhjennä F730/F750 jos se on asennettu aikai-
semmin. Tyhjennyksen yhteydessä siitä saattaa
tulla kuumaa vettä.
1. Asenna ilmankäsittelyosan kannake BAU 10. Ilman-
käsittelyosan saa asentaa enintään 80 cm päähän
lämminvesivaraajasta.
VIHJE!
Katso lisätietoa lisävarusteen asennusoh-
jeesta.
2. Kytke lämpöpumppu pois päältä ja katkaise virta
turvakytkimellä.
3. Irrota lämpöpumpun etuluukut.
4. Irrota eriste sähkövastuksen päältä.
5. Irrota lämmitysjärjestelmän/lämminvesivaraajan
vaihtoventtiilin toimilaite (QN10).
6. Irrota yläeristys.
VIHJE!
Katso lisätietoa lämpöpumpun asennusoh-
jeesta.
Irrotus
1. Irrota ilmankäsittelyosan ja lämmönsiirto-osan väliset
kaapelit.
2. Irrota kondenssiletku ilmankäsittelyosasta ja tippa-
kaukalosta.
3. Irrota meno- ja paluuputkien liitännät.
VIHJE!
Nosta ilmankäsittelyosaa hieman etureunas-
ta, jotta liitäntöihin on helpompi päästä kä-
siksi. Ilmankäsittelyosa on kiinnitetty läm-
pöpumpun etureunaan kahdella ruuvilla.
DKI 10 | FI20
