Table of Contents

Viktig information
SÄKERHETSINFORMATION
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8 år
och av personer med fysisk, sensorisk eller
mental funktionsnedsättning samt av per-
soner som saknar erfarenhet eller kunskap
under förutsättning att de får handledning
eller instruktioner om hur man använder
apparaten på ett säkert sätt och informeras
så att de förstår eventuella risker. Barn får
inte leka med apparaten. Låt inte barn
rengöra eller underhålla apparaten utan
handledning.
Med förbehåll för konstruktionsändringar.
©NIBE 2020.
SYMBOLER
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du installerar eller ser-
var anläggningen.
MÄRKNING
CE-märket är obligatoriskt för de flesta produkter
som säljs inom EU, oavsett var de är tillverkade.
CE
Klassificering av inkapsling av elektroteknisk ut-
rustning.
IP24
ALLMÄNT
SERIENUMMER
Serienumret hittar du på gaveln på produkten.
TÄNK PÅ!
Uppge alltid produktens serienummer när du
gör en felanmälan.
ÅTERVINNING
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
LANDSSPECIFIK INFORMATION
Sverige
Garanti- och försäkringsinformation
Mellan dig som privatperson och företaget du köpt ES
160, ES 210, ES 300 av gäller konsumentlagarna. För
fullständiga villkor se www.konsumentverket.se. Mellan
NIBE och det företag som sålt produkten gäller AA VVS.
I enlighet med denna lämnar NIBE tre års produktgaranti
till företaget som sålt produkten. Produktgarantin ersätter
inte höjd energiförbrukning eller skada som uppkommit
p.g.a. yttre omständigheter som t.ex. felaktig installation,
vattenkvalité eller elektriska spänningsvariationer.
Det är du som ägare som har huvudansvaret för anlägg-
ningen. För att du ska kunna känna dig trygg med att
produkten fungerar som det är tänkt är det en bra idé
att regelbundet läsa av bostadens energimätare. Om du
misstänker att produkten på något sätt inte fungerar
som den ska anmäler du detta omgående till den du
köpte produkten av.
NIBE ES | SE4
Svenska

INSTALLATIONSKONTROLL
Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast
utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Varmvatten (sida 8)
Avstängningsventiler
Kallvatten (sida 8)
Avstängningsventiler
Backventil
Blandningsventil
Säkerhetsventil
El (sida 9)
Ansluten matning
5NIBE ES | SE

Användarhandbok
TILLSYN OCH SKÖTSEL
SÄKERHETSVENTIL
Säkerhetsventilen (FL1) ska kontrolleras regelbundet,
cirka 4 ggr per år, för att förhindra igensättning. Kontrol-
len sker genom att vrida säkerhetsventilens ratt moturs,
vatten ska då strömma genom spillröret. Skulle så ej
ske är säkerhetsventilen defekt och måste bytas.
Säkerhetsventilen släpper ibland ut lite vatten efter en
varmvattentappning. Detta utsläpp orsakas av att det
kalla vattnet som tas in i beredaren expanderar, med
tryckökning som följd, varvid säkerhetsventilen öppnar.
TÖMNING
1. Bryt strömmen till varmvattenberedaren.
2. Stäng inkommande kallvatten med ventil (QM35).
3. Lossa avtappningsventilens lock (QM3) och montera
slangkoppling samt slang.
4. Vrid på avtappningsventilen (QM3).
5. Vid tömning måste luft tillföras beredaren genom
att varmvattenanslutningen (XL4) lossas eller att en
varmvattenkran öppnas. För att beredaren ska bli
helt tömd, fordras att slangkopplingen är helt tät och
att utloppet mynnar under beredarens lägsta nivå.
OBS!
Slangen måste mynna under beredarens lägsta
nivå.
Vattenstänk vid spillröret kan förekomma.
Skållningsrisk kan förekomma.
Vid montering där frostrisk finns ska beredaren tömmas
då den inte är i drift. Frysning medför att beredaren kan
sprängas.
ÅTGÄRDER VID DRIFTSTÖRNING
OBS!
Elinstallation samt eventuell service ska göras
under överinseende av behörig elinstallatör och
enligt gällande elsäkerhetsföreskrifter.
Kontrollera anläggningens elsäkringar samt termostatens
och blandningsventilens inställningar.
Avvakta några timmar utan varmvattentappning och
kontrollera därefter om temperaturnivån har höjts. Finns
det fortfarande inget varmvatten, kontakta installatör.
SERVICE
Vid behov av service, kontakta installatören. Serienum-
mer (PF3) (14 siffror) och installationsdatum ska alltid
uppges. Endast av NIBE AB i Markaryd levererad elut-
rustning får användas.
Installatörshandbok
ALLMÄNT
ES 160, ES 210, ES 300 är en serie varmvattenberedare
som är lämpliga för installation i exempelvis tvättstuga
eller grovkök.
KONSTRUKTION
ES 160, ES 210, ES 300 består av en stålbehållare med
invändigt korrosionsskydd av koppar. Ytterhöljet är till-
verkat i oöm plast. Varmvattenberedaren är isolerad med
freonfritt polyuretanskum, vilket ger god värmeisolering.
ES 300 har anslutning för varmvattencirkulation.
Varmvattenberedaren är konstruerad och tillverkad för
ett maximalt avsäkringstryck av 9 bar.
TRANSPORT
ES 160, ES 210, ES 300 ska transporteras och förvaras
stående och torrt. Vid inforsling i byggnaden kan ES 160,
ES 210, ES 300 dock försiktigt läggas på rygg.
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
UPPSTÄLLNING
Varmvattenberedaren får endast installeras stående.
Varmvattenberedaren skruvas loss från pallen och lyfts
på plats.
Placera ES 160, ES 210, ES 300 på ett fast underlag
som tål dess tyngd, helst betonggolv eller betongfunda-
ment. Använd produktens justerbara fötter för att få en
vågrät och stabil uppställning.
Utrymmet där ES 160, ES 210, ES 300 placeras ska vara
frostfritt och försett med golvbrunn.
30 - 50 mm
30 - 50 mm
15 - 40 mm
20-55 mm
NIBE ES | SE6

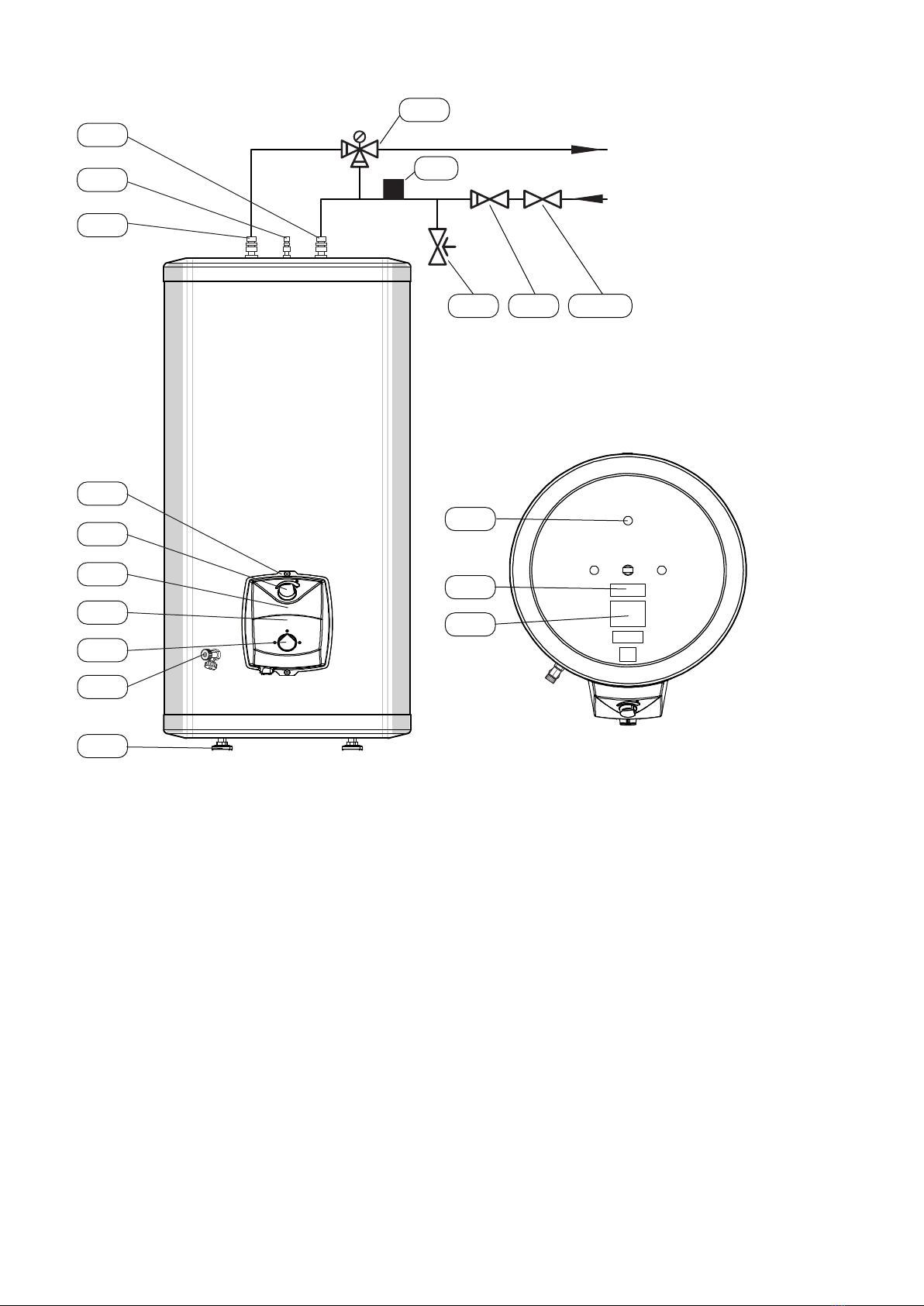

KOMPONENTPLACERING
QQ3
XL3
XL4
UL1
FL1
RM1
FL6
FQ1
QM35
PZ3
QM3
SF1
FQ10
XL5
X1
EB1
XL5
PZ1
KOMPONENTLISTA
Röranslutningar
XL3 Kallvattenanslutning, klämringskoppling
XL4 Varmvattenanslutning, klämringskoppling
XL5 Varmvattencirkulation, klämringskoppling
(gäller endast ES 300)
VVS-komponenter
FL1 Säkerhetsventil
FL6 Vakuumventil**
FQ1 Blandningsventil**
QM3 Avtappningsventil
QM35 Avstängningsventil**
RM1 Backventil**
Elkomponenter
EB1 Elpatron*
FQ10 Termostat/temperaturbegränsare
SF1 Strömställare***
X1 Anslutningsplint, inkommande*
Övrigt
PZ1 Dataskylt
PZ3 Serienummerskylt
QQ3 Plastlock, elkopplingsrum
UL1 Ställbara fötter
*Finns under QQ3 Plastlock, elkopplingsrum
**Ingår ej vid leverans
***Gäller endast 6 kW.
7NIBE ES | SE

INSTALLATION
MONTERING
Varmvattenberedaren rekommenderas att installeras i
ett rum med befintlig golvbrunn.
Den kopparfodrade varmvattenberedaren ska monteras
stående och kan riktas upp med de ställbara fötterna
(UL1).
Vid montering tillses att tillräckligt utrymme för demon-
tering av termostat eller elpatron finns framför kopplings-
rummet (ca 400 mm).
Bipackningssats
ES 160, ES 210, ES 300Säkerhetsventil
Endast ES 300Förminskning från
Ø 28 till Ø 22 mm
RÖRINSTALLATION
OBS!
Montera täckbrickorna innan rörinstallationen
görs.
Rörinstallation ska utföras enligt gällande regler.
Varmvattenberedaren är försedd med klämringskoppling-
ar för koppar- eller plaströr. Om plaströr eller glödgat
kopparrör används ska invändig stödhylsa monteras.
För ES 300 bipackas förminskningssats från Ø 28 mm
till Ø 22 mm som kan användas om varmvattenbereda-
ren installeras där Ø 22-rör redan finns eller önskas.
Från säkerhetsventilen ska ett spillrör dras till lämpligt
avlopp. Spillrörets dimension ska vara minst samma
som säkerhetsventilens. Förlägg spillvattenrör från sä-
kerhetsventilen sluttande i hela sin längd och se till att
det är frostfritt anordnat. Mynningen på spillröret ska
vara synlig och inte vara placerad i närheten av elektriska
komponenter.
Säkerställ att inkommande vatten är rent. Vid användning
av egen brunn kan det vara nödvändigt att komplettera
med extra vattenfilter.
På kallvattenledningen ska följande utrustning monteras:
AvstängningsventilQM35
BackventilRM1
Säkerhetsventil (medlevereras)FL1
VakuumventilFL6
Blandningsventil (om tappvattentemperaturen
överskrider 65 °C)
FQ1
Om varmvattenberedaren installeras utan blandnings-
ventil måste termostatens inställning vara sådan att
tappvattentemperaturen ej överskrider 65 °C. Om högre
temperatur önskas ska gällande föreskrifter för ändamå-
let följas.
Vid oklarhet kontakta rörinstallatör alternativt se gällande
normer.
Påfyllning
Varmvattenberedaren måste vara vattenfylld innan
strömmen kopplas på. Påfyllning sker enligt nedanståen-
de:
• Kontrollera att säkerhetsventilen (FL1) är stängd.
• Kontrollera att avtappningsventilen (QM3) är stängd.
• Öppna avstängningsventilen genom att vrida ratt
(QM35) moturs.
• Avlufta varmvattenberedaren genom att öppna en
varmvattenkran i rörsystemet. När enbart vatten
kommer ur kranen kan den stängas. Varmvattenbere-
daren är nu fylld och strömmen kan kopplas på.
Inställning av blandningsventil
Genom att vrida blandningsventilens ratt (FQ1) moturs/
medurs ökar/minskar tappvattentemperaturen. Inställ-
ningsområdet ligger mellan cirka 40 – 65 °C.
NIBE ES | SE8

ELEKTRISK INSTALLATION
OBS!
Elinstallation samt eventuell service ska göras
under överinseende av behörig elinstallatör och
enligt gällande elsäkerhetsföreskrifter.

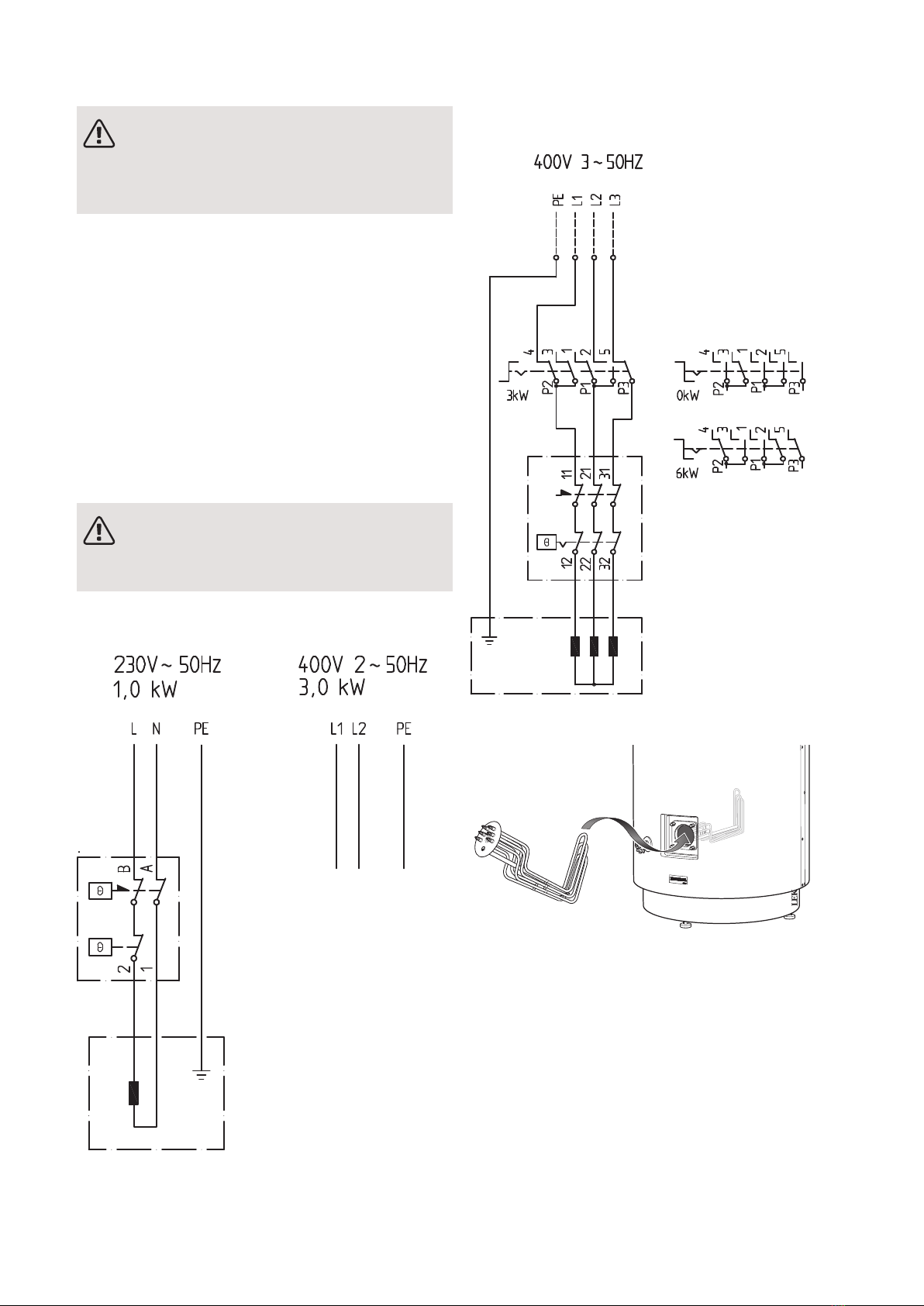

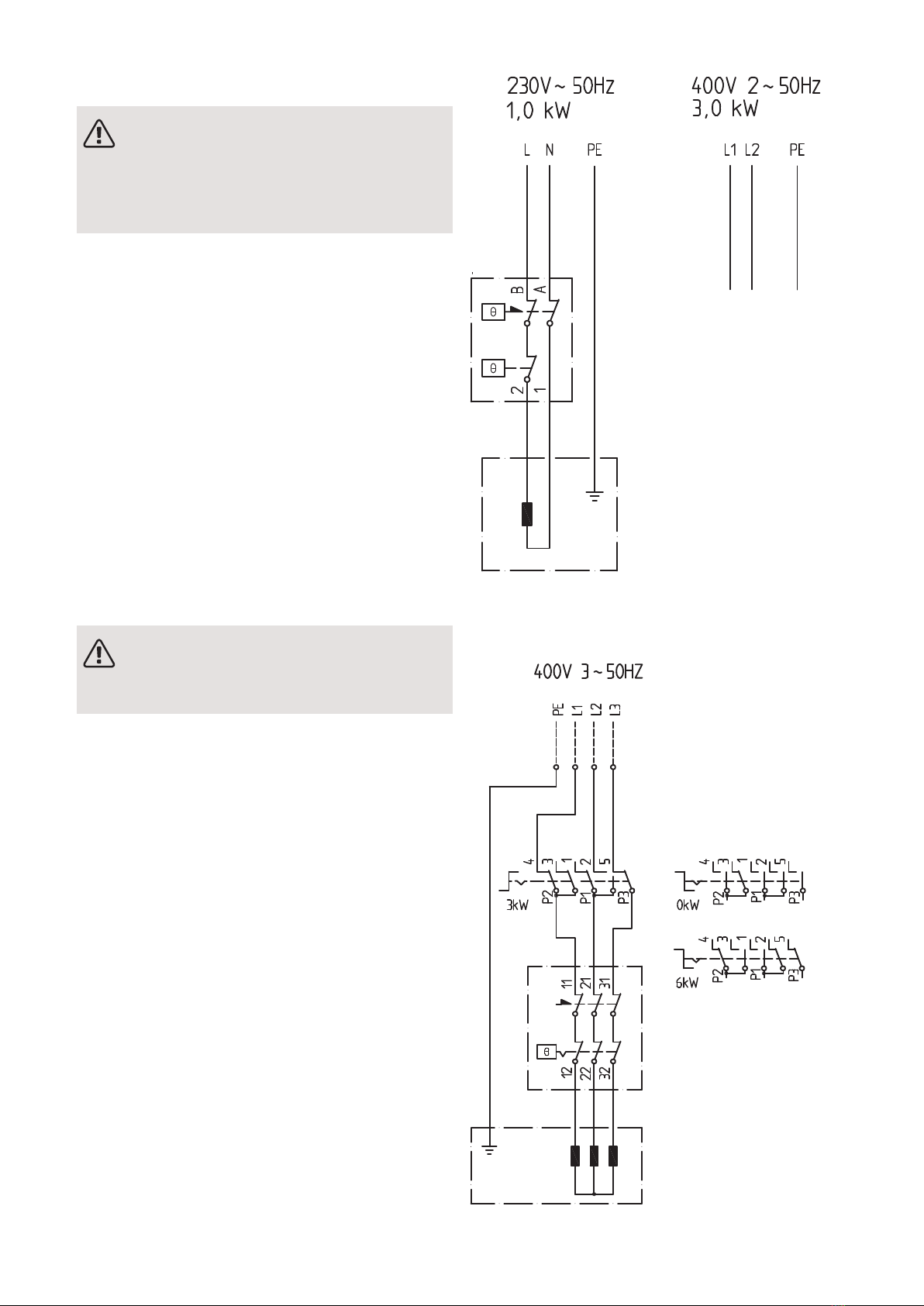

ES 160, ES 210, ES 300 ska installeras via allpolig brytare
med minst 3 mm brytaravstånd. Minsta kabelarea ska
vara dimensionerad efter vilken avsäkring som används.
Anslut inkommande matning till kopplingplint, inkomman-
de matning (X1) enligt elschema.
ES 160 och ES 210 har standardeffekt 3 kW (400 V~,
2-fas). Om så önskas kan beredaren anslutas till 230 V~
1-fas, vilket begränsar effekten till 1 kW.
ES 300 levereras endast med effekten 6 kW.
ES 160, ES 210, ES 300 har flänsad elpatron av rostfritt
stål mot Ø 80 mm anslutningsöppning vilket medger
enkel demontering samt möjliggör invändig inspektion
och rengöring av behållaren.
OBS!
Varmvattenberedaren ska vara helt fylld med
vatten innan den spänningssätts.
Elschema 1 kW/ 3 kW
Standard för ES 160 och ES 210
Elschema 6 kW
Standard för ES 300 samt alternativt utförande på sär-
skild beställning för ES 160 och ES 210
Montering av 6 kW elpatron
LEK
Effektväljare (6 kW)
Varmvattenberedarens effektväljare ställs på den effekt
som önskas. Eftersom elpatronen får lägst yteffekt vid
3 kW, bör detta läge användas i första hand. När högre
effekt önskas, till exempel vid natt-taxa, ställs effektväl-
jaren i läge 6 kW.
9NIBE ES | SE

AV
3 kW 6 kW
Inställning av termostat
För bästa driftförhållande och för att förhindra bakterie-
tillväxt så rekommenderas en inställning på 60 °C (230V
1-fas och 400V 2-fas max ca. 75 °C och 400V 3-fas 6kW
max ca. 85 °C).
Cirka 60 °C
ÅTGÄRDER VID DRIFTSTÖRNING
OBS!
Elinstallation samt eventuell service ska göras
under överinseende av behörig elinstallatör och
enligt gällande elsäkerhetsföreskrifter.
Kontrollera anläggningens elsäkringar samt termostatens
och blandningsventilens inställningar.

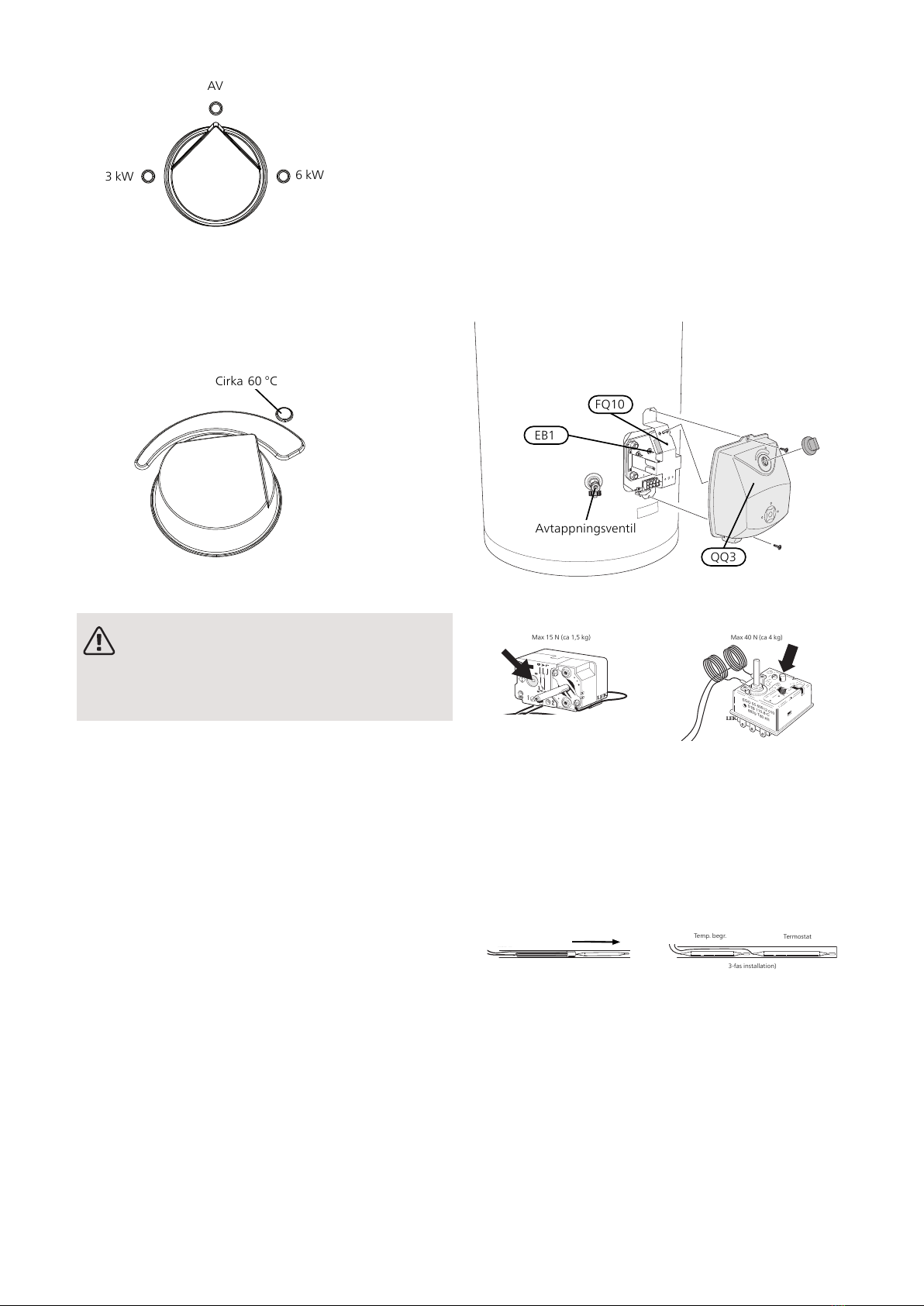

ÅTERSTÄLLNING AV
TEMPERATURBEGRÄNSARE
Om temperaturbegränsaren (FQ10) löst ut, måste bere-
daren svalna minst en timme innan den får återställas.
• Avlägsna plastlocket (QQ3).
• Tryck in knappen på temperaturbegränsaren med ett
lätt tryck, max 15 N (ca 1,5 kg), gäller vid 2-fas instal-
lation, alternativt max 40 N (ca 4 kg), gäller vid 3-fas
installation.
QQ3
FQ10
EB1
Avtappningsventil
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
STB TR
Max 40 N (ca 4 kg)
Max 15 N (ca 1,5 kg)
LEK
LEK
LEK
LEK
LEK
3-fas installation2-fas installation

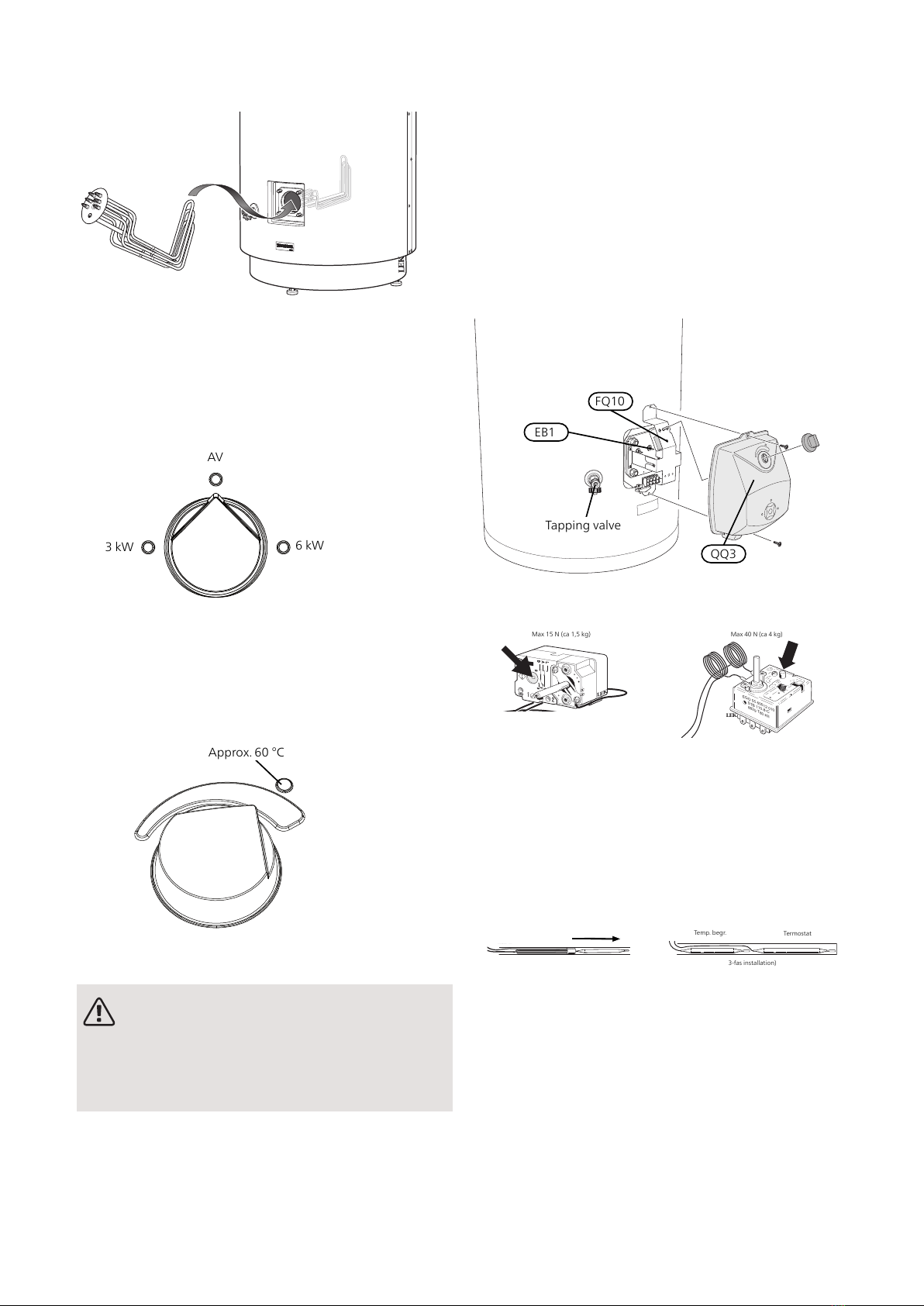

ÅTERMONTERING AV GIVARE
Om elpatronen har bytts ska givarna för termostat och
temperaturbegränsare återmonteras i den ordning som
visas på bilden.
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
STB TR
Temp. begr.
3-fas installation)
Termostat
LEK
LEK
LEK
LEK
LEK
3-fas installation2-fas installation
NIBE ES | SE10

TEKNISKA UPPGIFTER

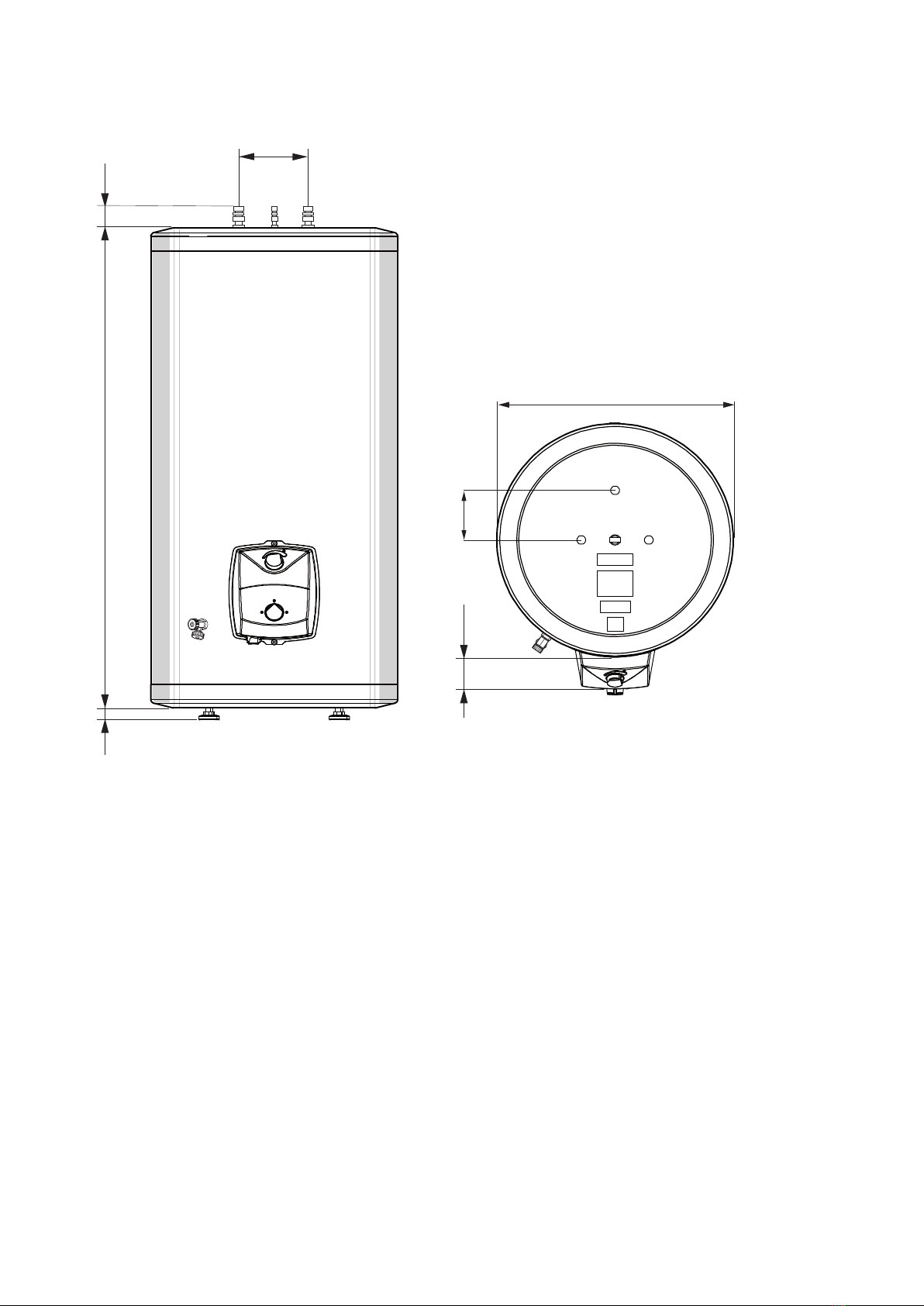

MÅTT OCH AVSÄTTNINGSKOORDINATER
H70
30 – 65
Ø 600
90
170
115
Se tabell teknisk data för höjd (H).
11NIBE ES | SE

TEKNISK DATA
ES 300ES 210ES 160Typ
XLXLXLDeklarerad tapprofil1E/CU/R
DDCEffektivitetsklass varmvattenbe-
redning2E/CU/R
600Ø mmDiameter D
13801210980mmHöjd H
2822Ø mmAnslutning kallvatten
(XL3) / varmvatten (XL4)
15--Ø mmAnslutning varmvatten-
cirkulation (XL5)
263203159lVolym
1,0/10MPa/barMax arbetstryck
3-fas 400 V~50
Hz
1-fas 230 V~50 Hz / 2-fas 400 V~50 Hz
3-fas 400 V~50 Hz4
Spänning
IP24Skyddsklass
6364 3164 31kWEffekt
10106106AErforderlig säkring
2,04,01,53,08,51,52,56,5hUppvärmningstid till 45 °C3
3,56,52,5814,52411,5hUppvärmningstid till 70 °C3
4,0-3,0--2,5--hUppvärmningstid till 80 °C3
857055kgNettovikt
KopparKorrosionsskydd
Bly i mässingsdetaljerÄmnen enligt förordning (EG) nr.
1907/2006, artikel 33 (Reach)
073 421073 410073 400Art. nr.
694 46 12694 46 09694 46 08RSK nr
1Skala för deklarerad tapprofil 3XS till 4XL.
2Skala för effektivitetsklass varmvattenberedning A+ till F.
3Vid inkommande kallvatten på 10 °C.
4Kräver tillbehör elpatronsats UARI-38 med art. nr. 067 671.
ENERGIMÄRKNING
NIBE ABTillverkare
ES24 - 300ES24 - 210ES24 - 160Modell
XLXLXL
Deklarerad tapprofil
DDC
Effektivitetsklass varmvattenberedning
37,237,039,2%Energieffektivitet varmvattenberedning, ƞwh
4 4374 5234 268kWhÅrlig energiförbrukning varmvattenberedning, AEC
398318225lMängd 40-gradigt varmvatten, V40
606060°CTermostatinställning
20,5421,0519,5kWhDaglig elförbrukning, Qelec
151515dBLjudeffektnivå LWA
EN 50440Tillämpade standarder
NIBE ES | SE12

Important information
SAFETY INFORMATION
This manual describes installation and service proced-
ures for implementation by specialists.
The manual must be left with the customer.
This appliance can be used by children
aged from 8 years and above and persons
with reduced physical, sensory or mental
capabilities or lack of experience and
knowledge if they have been given super-
vision or instruction concerning use of the
appliance in a safe way and understand
the hazards involved. Children shall not
play with the appliance. Cleaning and user
maintenance shall not be made by children
without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2020.
SYMBOLS
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should consider when installing
or servicing the installation.
MARKING
The CE mark is obligatory for most products sold
in the EU, regardless of where they are made.
CE
Classification of enclosure of electro-technical
equipment.
IP24
GENERAL
SERIAL NUMBER
The serial number can be found on the end of the
product.
Caution
Always give the product's serial number when
reporting a fault.
RECOVERY
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type
of service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current le-
gislation.
13NIBE ES | GB
English

INSPECTION OF THE INSTALLATION
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSigna-
ture
NotesDescription
✔
Hot water (page 17)
Shut off valves
Cold water (page 17)
Shut off valves
Non-return valve
Mixing valve
Safety valve
Electricity (page 18)
Connected supply
NIBE ES | GB14

User manual
MAINTENANCE
SAFETY VALVE
The safety valve (FL1) must be inspected regularly, about
4 times a year, to prevent clogging. The check is made
by turning the safety valve’s knob anticlockwise, water
should then flow through the overflow pipe. If this does
not happen then the safety valve is defective and must
be replaced.
The safety valve sometimes releases a little water after
hot water has been used. This discharge is caused by
the expansion of cold water entering the water heater,
resulting in a pressure increase, whereby the safety
valve opens.
EMPTYING
1. Turn off the power to the water heater.
2. Shut off the cold water inlet with valve QM35).
3. Loosen the cover of the drain valve (QM3) and install
the supplied hose connector and hose.
4. Turn the drain valve (QM3).
5. During draining, air must be let into the water heater
by loosening the hot water heater connection (XL4)
or opening a hot water tap. In order to ensure the
complete emptying of the water heater, the hose
connection must be completely tight and the outlet
must be below the lowest point of the water heater.
NOTE
The hose must exit below the water heater’s
lowest level.
Water splashes may occur at the overflow pipe.
There is a risk of scalding.
When installed in a location that is exposed to the risk
of frost, the water heater must be emptied whenever
it is not in operation. Freezing will result in the water
heater bursting.
DEALING WITH MALFUNCTIONS
NOTE
Electrical installation and service must be car-
ried out under the supervision of a qualified
electrician, and in accordance with applicable
electrical safety regulations.
Check the installation's fuses as well as the thermostat
and mixer valve settings.
Wait a few hours without hot water usage and then
check whether the temperature level has risen. If there
is still no hot water, contact the installation engineer.
SERVICE
For service, contact the installer. The serial number (PF3)
(14 digits) and installation date should always be stated.
Only electrical equipment supplied by NIBE AB in
Markaryd may be used.
Installer manual
GENERAL
ES 160, ES 210, ES 300 is a series of water heaters that
are suitable for installation in, for example, a laundry or
utility room.
DESIGN
ES 160, ES 210, ES 300 consists of a steel vessel, with
a copper lining to protect against corrosion. The outer
casing is made of robust plastic. The water heater is in-
sulated with a freon-free polyurethane foam, which
provides good thermal insulation.
ES 300 have a connection for hot water circulation.
The water heater is designed and manufactured for a
maximum cut-off pressure of 9 bar.
TRANSPORT
ES 160, ES 210, ES 300 should be transported and
stored vertically in a dry place. The ES 160, ES 210, ES
300 may, however, be carefully laid on its back when
being moved into a building.
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
ASSEMBLY
The water heater is only designed for upright installation.
The water heater is unscrewed from the pallet and lifted
into position.
Position ES 160, ES 210, ES 300 on a firm base that can
take the weight, preferably on a concrete floor or
foundation. Use the product's adjustable feet to obtain
a horizontal and stable set-up.
The area where the ES 160, ES 210, ES 300 is located
must be frost-proof and equipped with a floor drain.
30 - 50 mm
30 - 50 mm
15 - 40 mm
20-55 mm
15NIBE ES | GB

COMPONENT POSITIONS
QQ3
XL3
XL4
UL1
FL1
RM1
FL6
FQ1
QM35
PZ3
QM3
SF1
FQ10
XL5
X1
EB1
XL5
PZ1
LIST OF COMPONENTS
Pipe connections
XL3 Cold water connection, compression ring
XL4 Hot water connection, compression ring
XL5 Hot water circulation, compression ring coupling
(only applies to ES 300)
HVAC components
FL1 Safety valve
FL6 Vacuum valve**
FQ1 Mixer valve**
QM3 Draining valve
QM35 Shut-off valve**
RM1 Non-return valve**
Electrical components
EB1 Immersion heater*
FQ10 Thermostat/temperature limiter
SF1 Switch***
X1 Terminal block, incoming*
Miscellaneous
PZ1 Type plate
PZ3 Serial number plate
QQ3 Plastic cover, junction box
UL1 Adjustable feet
*Can be found under QQ3 Plastic cover, junction box
**Not enclosed
***Only applies to 6 kW.
NIBE ES | GB16

INSTALLATION
MOUNTING
It is recommended that the water heater is installed in
a room with existing floor drainage.
The copper-lined water heater must be installed upright
and can be aligned using the adjustable feet (UL1).
When installing, ensure that there is sufficient space for
removing the thermostat or immersion heater in front
of the junction box (approx. 400 mm).
Enclosed kit
ES 160, ES 210, ES 300Safety valve
Only ES 300Reduction from
Ø 28 to Ø 22 mm
PIPE INSTALLATION
NOTE
Fit the cover discs before the pipe installation
is made.
Pipe installation must be carried out in accordance with
current norms and directives.
The water heater is supplied with compression ring
couplings for copper or plastic pipes. Internal support
bushes must be fitted when a plastic or annealed copper
pipe is used.
ES 300 is supplied with a reduction kit from Ø 28 mm
to Ø 22 mm, which can be used if the hot water heater
is installed where a Ø 22 pipe already exists or is re-
quired.
An overflow pipe must be routed from the safety valve
to a suitable drain. The overflow pipe must be at least
the same size as the safety valve. Route the overflow
pipe from the safety valve, sloping along its entire
length, and ensure that it is frost proof. The mouth of
the overflow pipe must be visible and not placed close
to electrical components.
Ensure that incoming water is clean. When using a
private well, it may be necessary to supplement with
an extra water filter.
The following equipment must be installed on the cold
water pipe:
Shut-off valveQM35
Non-return valveRM1
Safety valve (supplied)FL1
Vacuum valveFL6
Mixer valve (if the tap water temperature ex-
ceeds 65 °C)
FQ1
When the water heater is installed without a mixer valve,
the thermostat setting must be such that the tap water
temperature does not exceed 65 °C. Should a higher
temperature be required, follow the relevant directions
for the application.
If uncertain, contact a plumber alternatively see applic-
able standards.
Filling
The water heater must be filled with water before the
mains supply is switched on. Filling takes place as fol-
lows:
• Check that the safety valve (FL1) is closed.
• Check that the drainage valve (QM3) is closed.
• Open the shut off valve by turning the knob (QM35)
anti-clockwise .
• Bleed the water heater by opening a hot water tap in
the system. This can be closed when only water
comes out of the tap. The water heater is now filled
and the power can be switched on.
Setting the mixer valve
Increase/decrease the tap water temperature by turning
the mixer valve knob (FQ1) anti-clockwise/clockwise.
Setting range approx. 40 – 65 °C.
17NIBE ES | GB

ELECTRICAL INSTALLATION
NOTE
Electrical installation and service must be car-
ried out under the supervision of a qualified
electrician, and in accordance with applicable
electrical safety regulations.
ES 160, ES 210, ES 300 must be installed via an isolator
switch with a minimum breaking gap of 3 mm. Minimum
cable area must be sized according to the fuse rating
used.
Connect the incoming supply to the terminal block, in-
coming supply (X1) according to the electrical wiring
diagram.
ES 160 and ES 210 have a standard output of 3 kW (400
V~, 2-phase). The water heater can be connected to 230
V~ single-phase if required, which limits the output to
1 kW.
ES 160 and ES 210 can also be obtained in a 6 kW ver-
sion (400 V~, 3-phase) by special order.
ES 300 only supplied with an output of 6 kW.
ES 160, ES 210, ES 300 has a flanged immersion heater
made of stainless steel, to a Ø 80 mm connection
opening, which allows for simple dismantling, internal
inspection and cleaning of the tank.
NOTE
The water heater must be completely filled
with water before it is switched on.
Wiring diagram 1 kW/ 3 kW
Standard for ES 160 and ES 210
Wiring diagram 6 kW
Standard for ES 300 as well as alternative version on
special order for ES 160 and ES 210
NIBE ES | GB18

Installation of 6 kW immersion heater
LEK
Output selector (6 kW)
Set the water heater’s output selector to the desired
output. Because the immersion heater receives the
lowest surface output at 3 kW, this position should be
used first. When a higher output is required, for example
during economy rates, set the output selector to 6 kW.
AV
3 kW 6 kW
Setting thermostat
For the optimum operating conditions and to prevent
bacterial growth, we recommend a setting of 60 °C
(230V 1-phase and 400V 2-phase max approx. 75 °C and
400V 3-phase 6kW max approx. 85 °C).
Approx. 60 °C
DEALING WITH MALFUNCTIONS
NOTE
Electrical installation and service must be car-
ried out under the supervision of a qualified
electrician, and in accordance with applicable
electrical safety regulations.
Check the installation's fuses as well as the thermostat
and mixer valve settings.
RESETTING THE TEMPERATURE LIMITER
If the temperature limiter (FQ10) tripped, the water
heater must cool for at least one hour before it can be
reset.
• Remove the plastic cover (QQ3).
• Give the button on the temperature limiter a light
press, max. 15 N (approx. 1,5 kg), applies in the event
of 2-phase installation, or max. 40 N (approx. 4 kg),
applies in the event of 3-phase installation.
QQ3
FQ10
EB1
Tapping valve
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
STB TR
Max 40 N (ca 4 kg)
Max 15 N (ca 1,5 kg)
LEK
LEK
LEK
LEK
LEK
3-phase installation2-phase installation
RECONNECTING SENSORS
If the immersion heater has been replaced, the sensors
for the thermostat and temperature limiter must be re-
installed in the order shown in the image.
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
STB TR
Temp. begr.
3-fas installation)
Termostat
LEK
LEK
LEK
LEK
LEK
3-phase installation2-phase installation
19NIBE ES | GB

TECHNICAL DATA
DIMENSIONS AND SETTING-OUT COORDINATES
H70
30 – 65
Ø 600
90
170
115
See the Technical Specifications table for height (H).
NIBE ES | GB20
