Viktig information
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Apparaten får användas av barn över 8
år och av personer med fysisk, sensorisk
eller mental funktionsnedsättning samt
av personer som saknar erfarenhet eller
kunskap under förutsättning att de får
handledning eller instruktioner om hur
man använder apparaten på ett säkert
sätt och informeras så att de förstår
eventuella risker. Barn får inte leka med
apparaten. Låt inte barn rengöra eller
underhålla apparaten utan handled-
ning.
Med förbehåll för konstruktionsändring-
ar.
©NIBE 2015.
Symboler
OBS!
Denna symbol betyder fara för maskin eller
människa.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du sköter din anlägg-
ning.
TIPS!
Vid denna symbol finns tips om hur du kan
underlätta handhavandet av produkten.
Serienummer
TÄNK PÅ!
Uppge alltid produktens serienummer när du
gör en felanmälan.
Återvinning
Lämna avfallshanteringen av emballaget till
den installatör som installerade produkten el-
ler till särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas
in till särskilda avfallsstationer eller till återförsäljare
som tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från använda-
rens sida gör att administrativa påföljder tillämpas i
enlighet med gällande lagstiftning.
Landsspecifik information
Installatörshandboken
Denna installatörshandbok ska lämnas kvar hos kun-
den.
3
Svenska
SE

Installationskontroll
Enligt gällande regler skall värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får
endast utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Värmepump
Avstängningsventiler
Avstängningsventiler
Avstängningsventiler
Backventil
Blandningsventil
Säkerhetsventil
El (sida 9)
Givare
Elanod (endast VPA 300/200 E)
4
SE

Kontaktinformation
KNV Energietechnik GmbH, Gahberggasse 11, 4861 SchörflingAT
Tel: [phone] Fax: [phone] E-mail: [e-mail] www.knv.at
NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 AltishofenCH
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.ch
Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad JizerouCZ
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.cz
NIBE Systemtechnik GmbH, Am Reiherpfahl 3, 29223 CelleDE
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.de
Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 VidebækDK
Tel: [phone] Fax: [phone] E-mail: [email protected] www.volundvt.dk
NIBE Energy Systems OY, Juurakkotie 3, 01510 VantaaFI
Puh: 09-274 697 0 Fax: [phone] E-mail: inf[email protected] www.nibe.fi
NIBE Energy Systems France Sarl, Zone industrielle RD 28, Rue du Pou du Ciel, 01600 ReyrieuxFR
Tel : [phone] Fax : [phone] E-mail: [email protected] www.nibe.fr
NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QGGB
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.co.uk
NIBE Energietechniek B.V., Postbus 634, NL 4900 AP OosterhoutNL
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibenl.nl
ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 OsloNO
Tel. sentralbord: [phone] E-mail: [email protected] www.nibeenergysystems.no
NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, 15-703 BIAŁYSTOKPL
Tel: [phone] Fax: [phone] E-mail: [e-mail] www.biawar.com.pl
© "EVAN" 17, per. Boynovskiy, Nizhny NovgorodRU
Tel./fax [phone] E-mail: [email protected] www.nibe-evan.ru
NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 MarkarydSE
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.se
5
SE

Leverans och hantering
Transport
VPA 300/200 ska transporteras och förvaras stående
och torrt. Vid inforsling i byggnaden kan VPA 300/200
dock försiktigt läggas på rygg.
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
6
SE

Uppställning
Varmvattenberedaren får endast installeras stående.
Placera VPA 300/200 på ett fast underlag som tål dess
tyngd, helst betonggolv eller betongfundament. An-
vänd produktens justerbara fötter för att få en vågrät
och stabil uppställning.
30 - 50 mm
30 - 50 mm
15 - 40 mm

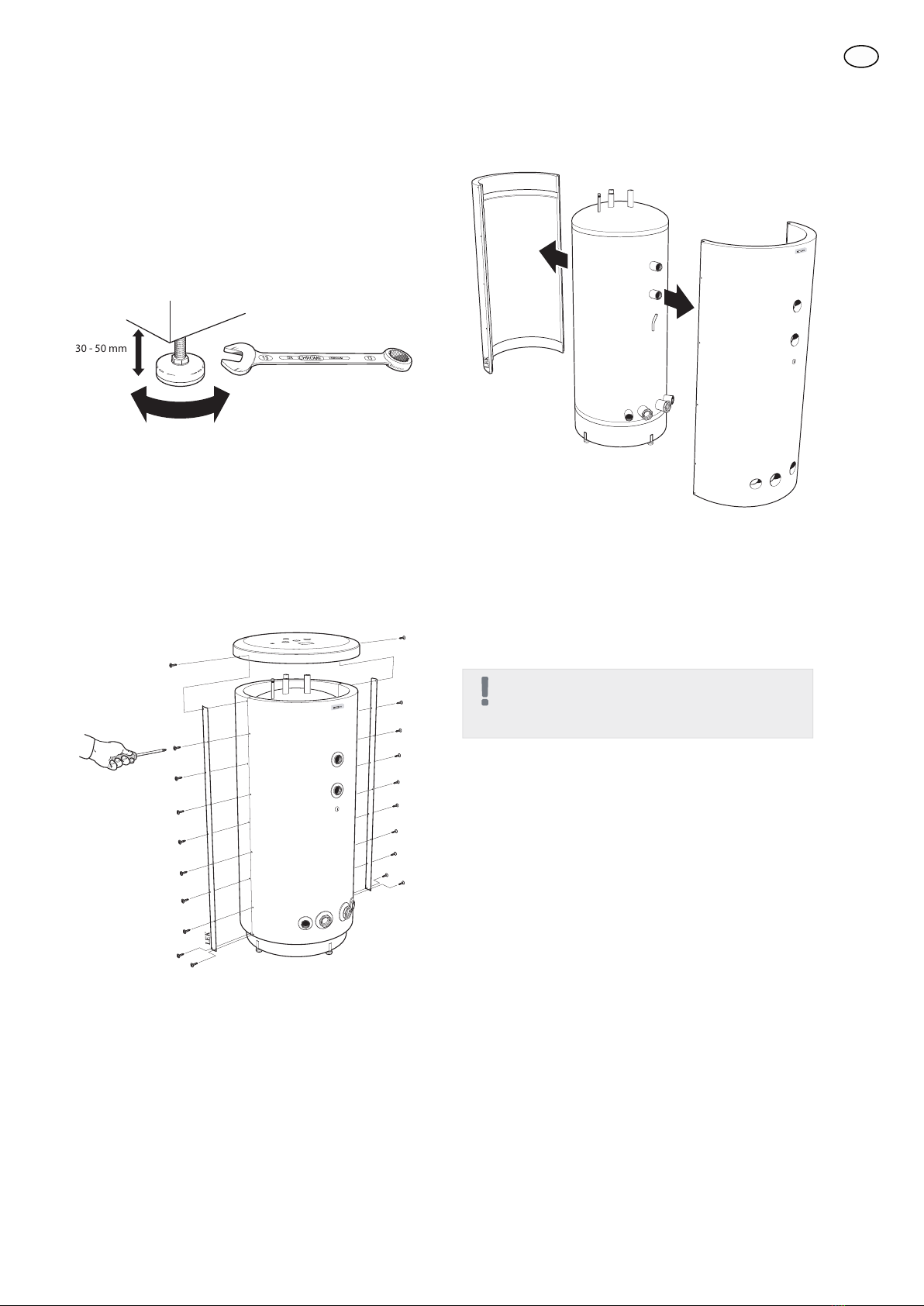

Varmvattenberedaren skruvas loss från pallen och lyfts
på plats genom att använda lyftöglan i toppen. Varm-
vattenberedaren kan göras mindre skrymmnade genom
att demontera isoleringen. Lossa samtliga skruvar längs
skarvskenan på båda mantelhalvorna och lyft av
topplocket enligt bild.
■Lossa samtliga skruvar längs skarvskenan på båda
mantelhalvorna.
■Lyft av topplocket.
■Demontera isoleringsmantelhalvorna.
LEK LEK
VPA 450/300 VPA 300/200
LEK LEK
VPA 300/200
VPA 450/300
Montera den medlevererade isoleringspluggen i hålet
efter lyftöglan (koppar) alternativt ovanför anoden
(emalj). Slutgiltligen monteras alla medlevererade
täckbrickor på resp anslutning, genom att trycka dem
över anslutningarna.
Återmontering sker i omvänd ordning. Om skruvarna
har svårt för att fästa i de gamla hålen kan skenan
vändas upp och ner, vilket resulterar i nya hål i isole-
ringsmantelhalvorna.
OBS!
Montera täckbrickorna innan rörinstallationen
görs.
Bipackade komponenter
■Isoleringsplugg
■Täckbrickor
7
SE

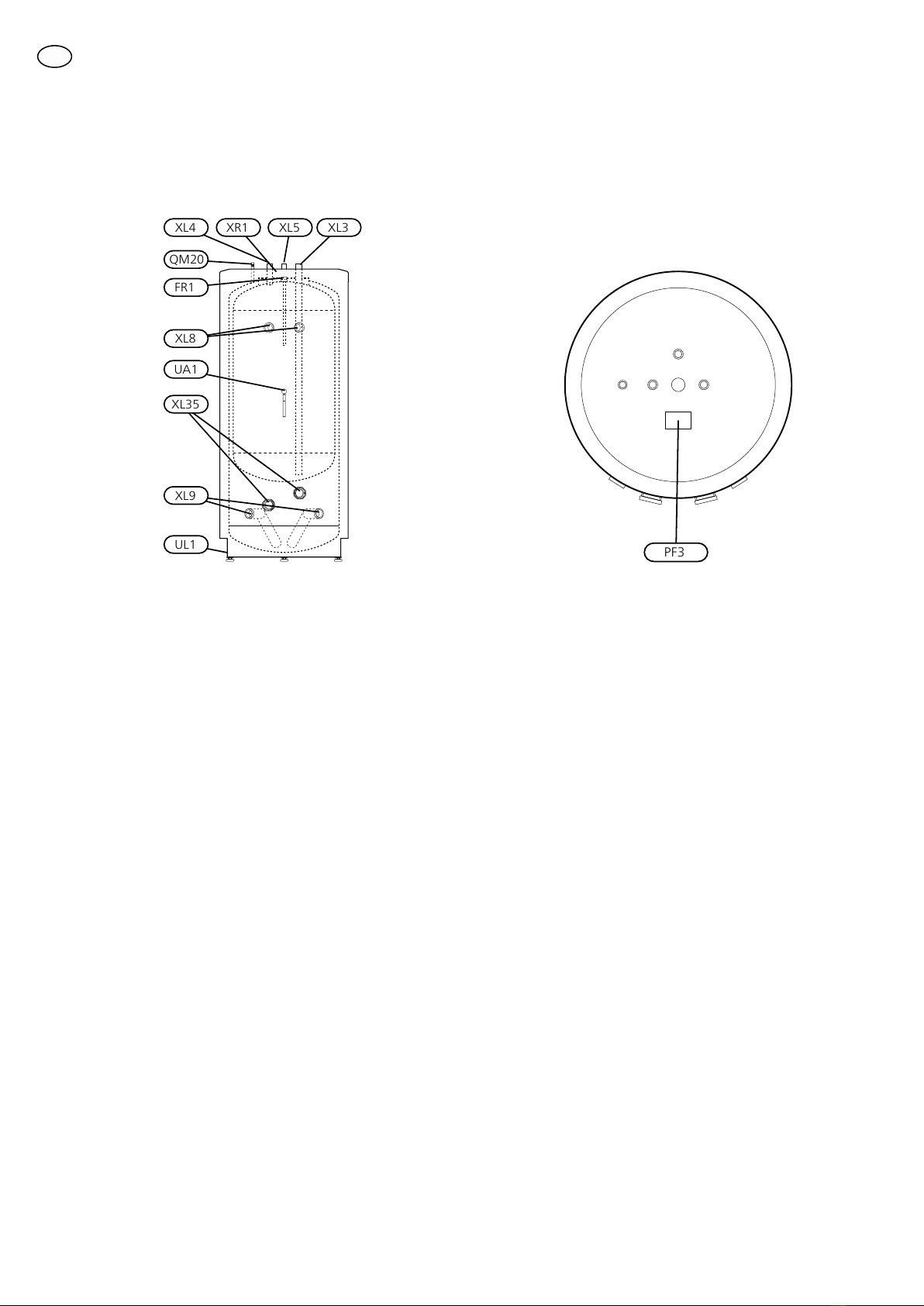

Varmvattenberedarens konstruktion
PF3
FR1
XL5 XL3XL4
QM20
XL8
UA1
XL35
XL9
UL1
XR1
Röranslutningar
Anslutning, kallvattenXL3
Anslutning, varmvattenXL4
Anslutning, varmvattencirkulationXL5
Anslutning, dockning inXL8
Anslutning, dockning utXL9
Dykrör, styrning varmvattenberedningUA1
VVS-komponenter
Avluftning, värmebärareQM20
Elkomponenter
Anslutning, elpatronXL35
Skyddsanod (endast VPA 300/200-E)FR1
Övrigt
LyftöglaXR1
SerienummerskyltPF3
Ställbara fötterUL1
8
SE

Rörinstallation
Rörinstallation ska utföras enligt gällande regler.
Om plaströr eller glödgat kopparrör används ska invän-
dig stödhylsa monteras. Varmvattenberedaren ska
förses med erfoderlig ventilutrustning såsom säkerhets-
ventil, avstängningsventil, backventil och vakuumventil.
Från säkerhetsventilen ska ett spillrör dras till lämpligt
avlopp. Spillrörets dimension ska vara samma som sä-
kerhetsventilens. Förlägg spillvattenrör från säkerhets-
ventilen sluttande i hela sin längd och se till att det är
frostfritt anordnat. Mynningen på spillröret ska vara
synlig och inte vara placerad i närheten av elektriska
komponenter.
Varmvattenberedaren är försedd med två utgående
dockningsanslutningar detta för att underlätta dock-
ning från önskad sida av varmvattenberedaren.
Avtappningsventil kan med fördel monteras i den G1½”
anslutningen, (använd förminskning från G1½” till
önskad storlek) som inte används för dockning.
Anslutning VPA 300/200-Cu
28 mmXL3 Kallvatten Ø
28 mmXL4 Varmvatten Ø
15 mmXL5 Varmvattencirkulation Ø
G1½"XL8 Dockningsanslutning, framledning
G1½"XL9 Dockningsanslutning, returledning
G2"XL35 Elpatronanslutning
11 mmFR1 Dykrör inv Ø
Anslutning VPA 300/200-E
G1"XL3 Kallvatten utv
G1"XL4 Varmvatten utv
G¾"XL5 Varmvattencirkulation utv
G1½"XL8 Dockningsanslutning, framledning
G1½"XL9 Dockningsanslutning, returledning
G2"XL35 Elpatronanslutning
11 mmFR1 Dykrör inv Ø
Elinkopplingar
OBS!
Elinstallation samt eventuell service ska göras
under överinseende av behörig elinstallatör.
Elektrisk installation och ledningsdragning ska
utföras enligt gällande bestämmelser.
VPA 300/200 kan kompletteras med en eller två elpa-
troner. Anslutningsdimension är G22" och max elpa-
tronslängd är 650 mm.
Igångkörning och justering
Påfyllning
Varmvattenberedaren
Påfyllning av varmvattenberedaren sker genom att
först öppna en varmvattenkran i systemet och därefter
öppna avstängningsventilen på inkommande kallvat-
ten. Denna ventil ska sedan under drift vara helt öppen.
Först när det endast kommer vatten ur varmvattenkra-
nen (till en början kommer luftblandat vatten ut ur
kranen) kan kranen stängas och varmvattenberedaren
är fylld.
Värmesystemet
Vid påfyllning av värmesystemet ska dubbelmantelut-
rymmet avluftas, genom att öppna luftnippeln. Först
när det kommer vatten ur lufthålet kan luftnippeln
stängas.
Varmvattenkapacitet
T50 (minuter)NL-talLaddeffekt (kW)
2502,54
1602,757
1103,010
753,2515
NL-tal Enligt DIN 4753
T50: Uppvärmningstid från 10 till 50 °C
Vmax: Maximal varmvattenmängd vid 55 °C i varmvattenbereda-
ren. 12 l/min ger 420 liter 40 °C blandvatten.
9
SE

Service
Säkerhetsventil (medlevereras ej)
Varmvattenberedarens säkerhetsventil släpper ibland
ut vatten efter en varmvattentappning. Detta beror på
att kallvattnet som tas in i varmvattenberedaren expan-
derar vid uppvärmning, så att trycket ökar och säker-
hetsventilen öppnar.
Säkerhetsventilernas funktion ska kontrolleras regel-
bundet, cirka fyra gånger per år, för att förhindra
igensättning.
Skyddsanod (endast VPA 300/200-E)
Varmvattenberedaren är försedd med en magnesiuma-
nod som ger ett extra korrosionsskydd. Anoden förbru-
kas dels genom att den offrar sig för porer i emaljen
och dels genom att den går i egenförbrukning beroen-
de på vattnets kemiska sammansättning.
Kontrollera anoden inom ett år och därefter regelbun-
det i förhållande till dess förbrukning. När anoden är
ny har den en diameter på 21 mm. När dess diameter
har minskat på det mest förbrukade stället, till under
10 mm är anoden förbrukad och måste bytas ut. Vid
utbyte av anod i trånga utrymmen, finns kedjeanod
att tillgå som endast kräver cirka 180 mm utrymme
över varmvattenberedaren.
Har ingen anodförbrukning skett efter något år, kan
detta bero på dålig ledningsförmåga i vattnet och en
vattenanalys rekommenderas.
OBS!
Skyddsanoden är en förbrukningsartikel! Vid
speciella vattenkvaliteter kan en likströmsanod
rekommenderas.
Tömning
Varmvattenberedaren
Tömning av varmvattenberedaren sker genom sughä-
vert i kallvattenanslutningen. För att få lufttillförsel kan
en varmvattenkran i systemet öppnas och en rörkopp-
ling på varmvattensidan lossas.
Värmesystemet
Töm dubbelmantelutrymmet genom sughävert i
dockningsanslutning, utgående till yttre värmekälla.
Vid behov kan luftnippeln öppnas för att tillföra luft.
Hänsyn måste tas till hela värmesystemet innan dubbel-
mantelutrymmet töms.

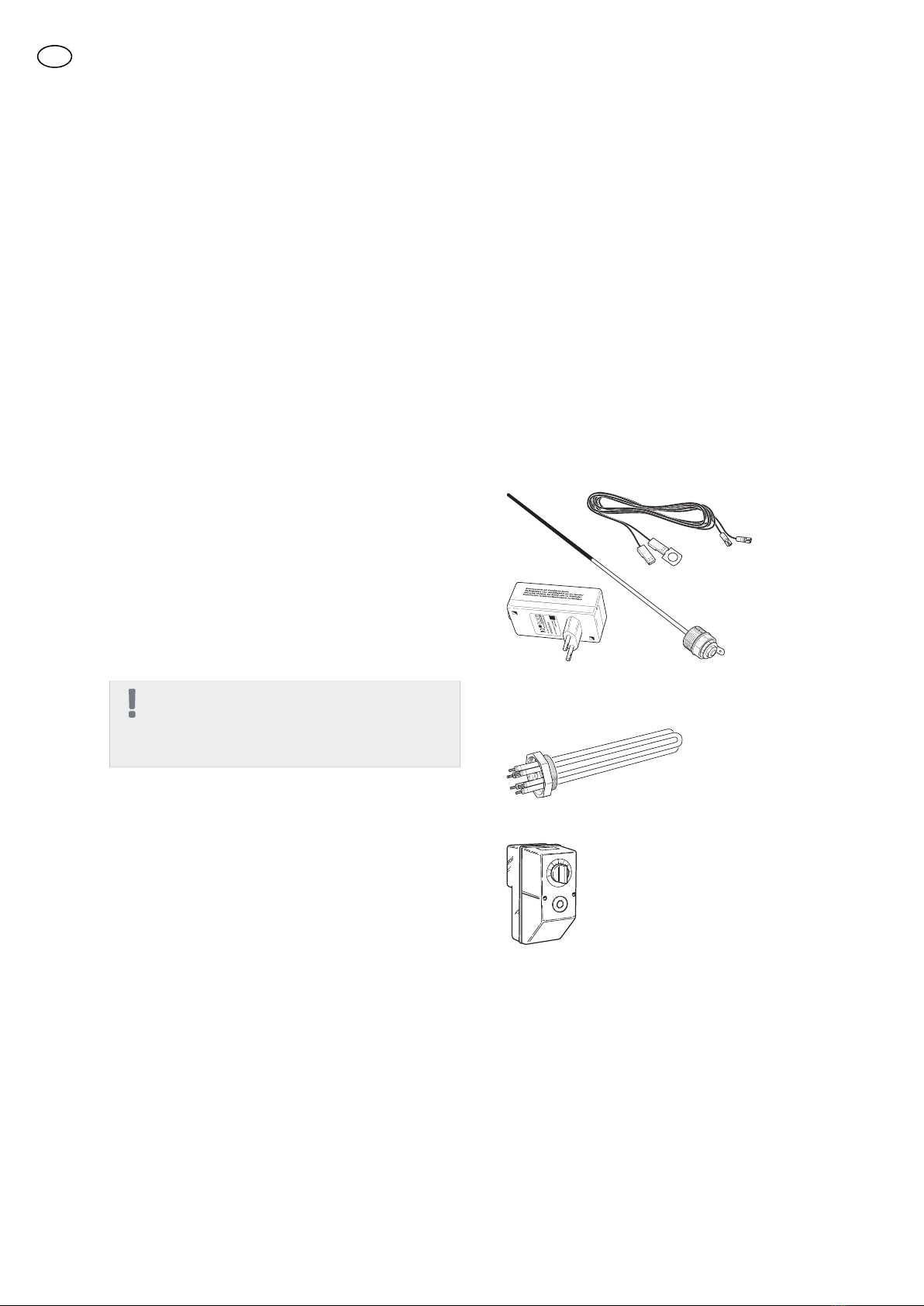

Tillbehör
Anod, likström
LEK
Art nr 034 208
Elpatron IU31-IU311
LEK
Kopplingsbox K11
LEK
Art nr 018 893
10
SE

Tekniska uppgifter
Mått
100
Ø 750
85 85
100
20 – 55 Cu=90
1700
260
310
380
975
1355
11
SE

Tekniska data
VPA 300/200-EVPA 300/200-CUTyp
300300literVolym, vattenvärmare
190190literVolym, dubbelmantel
170180kgNettovikt
min 790 mm-mmLängd skyddsanod
650650mmMax elpatronlängd
99barMaxtryck, vattenvärmare
33barMaxtryck, dubbelmantel
EmaljKopparKorrosionsskydd
088 700088 710Art. nr
Energimärkning
NIBETillverkare
VPA 300/200-EVPA 300/200-CUModell
DD
Effektivitetsklass
135135WVärmeförlust
487487lVolym
12
SE

Important information
This manual describes installation and service proced-
ures for implementation by specialists.
This appliance can be used by children
aged from 8 years and above and per-
sons with reduced physical, sensory or
mental capabilities or lack of experience
and knowledge if they have been given
supervision or instruction concerning
use of the appliance in a safe way and
understand the hazards involved. Chil-
dren shall not play with the appliance.
Cleaning and user maintenance shall
not be made by children without super-
vision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2015.
Symbols
NOTE
This symbol indicates danger to machine or
person.
Caution
This symbol indicates important information
about what you should observe when main-
taining your installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
Serial number
Caution
Always give the product's serial number when
reporting a fault.
Recovery
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type
of service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current
legislation.
Country specific information
Installer manual
This installer manual must be left with the customer.
13
English
GB

Inspection of the installation
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSignatureNotesDescription
✔
Heat pump
Shut off valves
Shut off valves
Shut off valves
Non-return valve
Mixing valve
Safety valve
Electricity (page 19)
Sensors
Direct-current anode (only VPA 300/200
E)
14
GB

Contact information
KNV Energietechnik GmbH, Gahberggasse 11, 4861 SchörflingAT
Tel: [phone] Fax: [phone] E-mail: [e-mail] www.knv.at
NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 AltishofenCH
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.ch
Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad JizerouCZ
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.cz
NIBE Systemtechnik GmbH, Am Reiherpfahl 3, 29223 CelleDE
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.de
Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 VidebækDK
Tel: [phone] Fax: [phone] E-mail: [email protected] www.volundvt.dk
NIBE Energy Systems OY, Juurakkotie 3, 01510 VantaaFI
Puh: 09-274 697 0 Fax: [phone] E-mail: inf[email protected] www.nibe.fi
NIBE Energy Systems France Sarl, Zone industrielle RD 28, Rue du Pou du Ciel, 01600 ReyrieuxFR
Tel : [phone] Fax : [phone] E-mail: [email protected] www.nibe.fr
NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QGGB
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.co.uk
NIBE Energietechniek B.V., Postbus 634, NL 4900 AP OosterhoutNL
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibenl.nl
ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 OsloNO
Tel. sentralbord: [phone] E-mail: [email protected] www.nibeenergysystems.no
NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, 15-703 BIAŁYSTOKPL
Tel: [phone] Fax: [phone] E-mail: [e-mail] www.biawar.com.pl
© "EVAN" 17, per. Boynovskiy, Nizhny NovgorodRU
Tel./fax [phone] E-mail: [email protected] www.nibe-evan.ru
NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 MarkarydSE
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.se
15
GB

Delivery and handling
Transport
VPA 300/200 should be transported and stored vertic-
ally in a dry place. The VPA 300/200 may, however, be
carefully laid on its back when being moved into a
building.
R
0
+2
0
-2
1
R
0
HMflow 49(50)°C
Hotwater
51°C
+2
0
-2
1
R
0
HMflow
49(50)°C
Hotwater
51°C
R
0
16
GB

Assembly
The water heater is only designed for upright installa-
tion.
Position VPA 300/200 on a firm base that can take the
weight, preferably on a concrete floor or foundation.
Use the product's adjustable feet to obtain a horizontal
and stable set-up.
30 - 50 mm
30 - 50 mm
15 - 40 mm
The water heater is unscrewed from the pallet and lif-
ted into position, using the lifting eye at the top. The
water heater can be made less bulky by removing the
insulation. Slacken off all the screws along the joining
plate on both jacket halves, and lift off the top cover
as illustrated.
■Loosen the screws along the joining plate on both
jacket halves.
■Lift off the top cover.
■Remove the insulated jacket halves.
LEK LEK
VPA 450/300 VPA 300/200
LEK LEK
VPA 300/200
VPA 450/300
Insert the enclosed insulation plug into the hole, after
the lifting eye (copper) or above the anode (enamel).
Finally, fit the enclosed cover disc for each connection,
by pressing them over the connections.
Carry out assembly in reverse order. If the screws are
difficult to fit in the old holes, the joining plate can be
turned upside down, which produces new holes in the
insulated jacket halves.
NOTE
Fit the cover discs before the pipe installation
is made.
Supplied components
■Insulation plug
■Cover discs
17
GB

The water heater design
PF3
FR1
XL5 XL3XL4
QM20
XL8
UA1
XL35
XL9
UL1
XR1
Pipe connections
Connection, cold waterXL3
Connection, hot waterXL4
Connection, hot water circulationXL5
Connection, docking inXL8
Connection, docking outXL9
Submerged tube, control hot water heatingUA1
HVAC components
Venting, heating mediumQM20
Electrical components
Connection, immersion heaterXL35
Sacrificial anode (only VPA 300/200 E)FR1
Miscellaneous
Lifting eyeXR1
Serial number platePF3
Adjustable feetUL1
18
GB

Pipe installation
Pipe installation must be carried out in accordance with
current norms and directives.
Internal support bushes must be fitted, when a plastic
or annealed copper pipe is used. The water heater must
be fitted with the requisite valves, such as a safety valve,
shut-off valve, non-return valve and vacuum valve. An
overflow pipe must be routed from the safety valve to
a suitable drain. The overflow pipe must be the same
size as the safety valve. Route the overflow pipe from
the safety valve, enclosed along its entire length and
ensure that it is frost proof. The mouth of the overflow
pipe must be visible and not placed close to electrical
components.
The water heater is equipped with two outgoing
docking connections to allow docking from either side
of the hot water heater.
A drain valve can be fitted to the G1½” connection (use
an adapter from G1½” to the required size) which is
not used for docking.
Connection VPA 300/200-Cu
28 mmXL3 Cold water Ø
28 mmXL4 Hot water Ø
15 mmXL5 Hot water circulation Ø
G1½"XL8 Docking connection, supply line
G1½"XL9 Docking connection, return line
G2"XL35 Immersion heater connection
11 mmFR1 Submerged tube int. Ø
Connection VPA 300/200-E
G1"XL3 Cold water ext.
G1"XL4 Hot water ext.
G¾"XL5 Hot water circulation ext.
G1½"XL8 Docking connection, supply line
G1½"XL9 Docking connection, return line
G2"XL35 Immersion heater connection
11 mmFR1 Submerged tube int. Ø
Electrical connections
NOTE
Electrical installation and service must be car-
ried out under the supervision of a qualified
electrician. Electrical installation and wiring
must be carried out in accordance with the
stipulations in force.
VPA 300/200 can be supplemented with up to two
immersion heaters. Connection dimension is G22" and
max immersion heater length is 650 mm.
Commissioning and adjusting
Filling
The water heater
The water heater is filled by first opening a hot water
tap in the system and then opening the shut-off valve
for incoming cold water. This valve must then be fully
open during operation. The hot water tap can only be
shut off when the water heater is filled, which is when
only water comes out of the tap (initially an air-water
mixture comes out of the tap).
Heating system
When filling the heating system, the double-jacketed
space must be vented by opening the air nipple. The
air nipple may only be closed when water starts coming
out of the air hole.
Hot water capacity
T50 (minutes)NL numberCharge power
(kW)
2502,54
1602,757
1103,010
753,2515
NL number According to DIN 4753
T50: Heating time from 10 to 50 °C
Vmax: Maximum hot water quantity at 55 °C in the water heater.
12 l/min produces 420 litres 40 °C mixed water.
19
GB

Service
Safety valve (not supplied)
The water heater's safety valve sometimes releases a
little water after hot water usage. This is because the
cold water, which enters the water heater to replace
the hot water, expands when heated causing the
pressure to rise and the safety valve to open.
The function of the safety valves must be regularly
checked, about four times a year, to prevent clogging.
Sacrificial anode (only VPA 300/200-E E)
The water heater is equipped with a magnesium anode
that provides extra corrosion protection. Wear to the
anode is partly by sacrificing itself for pores in the
enamel and partly by sacrificial consumption due to
the chemical composition of the water.
Check the consumption of the anode within a year and
then regularly thereafter. When the anode is new it
has a diameter of 21 mm. When the diameter has re-
duced in its most used area to below 10 mm, the anode
is consumed and must be replaced. When replacing
anodes in confined spaces, there is a chain anode
available that only requires about 180 mm space above
the water heater.
If there is no anode consumption after a few years, this
could be due to poor conductivity in the water and
analysis of the water is recommended.
NOTE
The sacrificial anode is a consumable part! For
special water qualities, a direct current anode
is recommended.
Emptying
The water heater
The water heater is emptied through the siphon in the
cold water connection. To provide an air supply, a hot
water tap in the system can be opened and a pipe
coupling on the hot water side can be loosened.
Heating system
Empty the double-jacketed space through the siphon
in the docking connection, out to the outer heat source.
The air nipple can be opened to supply air if necessary.
Consideration must be taken of the entire heating
system before the double-jacketed space is emptied.
Accessories
Anode, DC
LEK
Part no. 034 208
Immersion heater IU31-IU311
LEK
Connection box K11
LEK
Part no. 018 893
20
GB
