Nibe UKV 40 Use and care manual

Användar- och installatörshandbok - Ackumulatortank
SE
User and Installer Manual – Accumulator tank
GB
Benutzer- und Installateurhandbuch – Pufferspeicher
DE
Käyttö- ja asennusohje - Varaajasäiliö
FI
Gebruikers- en installatiehandleiding – Buffervat
NL
Manual de utilizare și instalare – Rezervor acumulator
RO
CHB 1837-5
031532
UKV 40

Svenska
4Viktig information
6Till användaren
7Till installatören
10Tekniska uppgifter
English
12Important information
14For the User
15For the Installer
18Technical data
Deutsch
20Wichtige Informationen
22Für den Benutzer
23Für den Installateur
26Technische Daten
Suomeksi
28Tärkeää
30Käyttäjälle
31Asentajalle
34Tekniset tiedot
Nederlands
36Belangrijke informatie
38Voor de gebruiker
39Voor de installateur
42Technische gegevens
Romanian
44Informații importante
46Pentru Utilizator
47Pentru instalator
50Date tehnice
3UKV 40 |
Table of Contents

Viktig information
SÄKERHETSINFORMATION
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8 år
och av personer med fysisk, sensorisk eller
mental funktionsnedsättning samt av per-
soner som saknar erfarenhet eller kunskap
under förutsättning att de får handledning
eller instruktioner om hur man använder
apparaten på ett säkert sätt och informeras
så att de förstår eventuella risker. Barn får
inte leka med apparaten. Låt inte barn
rengöra eller underhålla apparaten utan
handledning.
Med förbehåll för konstruktionsändringar.
©NIBE 2019.
SYMBOLER
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du installerar eller ser-
var anläggningen.
ALLMÄNT
UKV 40 är konstruerad och tillverkad enligt god teknisk
praxis1för att säkerställa en säker användning.
1Tryckkärlsdirektivet 2014/68/EU Artikel 4 punkt 3.
SERIENUMMER
Serienumret hittar du på toppen av produkten.
TÄNK PÅ!
Uppge alltid produktens serienummer när du
gör en felanmälan.
ÅTERVINNING
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
LANDSSPECIFIK INFORMATION
Sverige
Garanti- och försäkringsinformation
Mellan dig som privatperson och företaget du köpt
UKV 40 av gäller konsumentlagarna. För fullständiga
villkor se www.konsumentverket.se. Mellan NIBE och
det företag som sålt produkten gäller AA VVS. I enlighet
med denna lämnar NIBE tre års produktgaranti till före-
taget som sålt produkten. Produktgarantin ersätter inte
höjd energiförbrukning eller skada som uppkommit p.g.a.
yttre omständigheter som t.ex. felaktig installation, vat-
tenkvalité eller elektriska spänningsvariationer.
Det är du som ägare som har huvudansvaret för anlägg-
ningen. För att du ska kunna känna dig trygg med att
produkten fungerar som det är tänkt är det en bra idé
att regelbundet läsa av bostadens energimätare. Om du
misstänker att produkten på något sätt inte fungerar
som den ska anmäler du detta omgående till den du
köpte produkten av.
UKV 40 | SE4
Svenska

INSTALLATIONSKONTROLL
Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast
utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Värmebärare (sida 9)
Avstängningsventiler
Säkerhetsventil
5UKV 40 | SE

Till användaren
TILLSYN OCH SKÖTSEL
Säkerhetsventilen i det system där ackumulatortanken
är installerad ska kontrolleras regelbundet (ca fyra
gånger per år) för att förhindra igensättning.
Kontrollen sker genom att öppna säkerhetsventilen
manuellt, vatten ska då strömma genom spillröret.
Skulle så ej ske är säkerhetsventilen defekt och måste
bytas.
SERVICE
Vid behov av service, kontakta installatören. Serienum-
mer (PF3) (14 siffror) och installationsdatum skall alltid
uppges.
Endast av NIBE levererade reservdelar får användas.
UKV 40 | SE6

Till installatören
ALLMÄNT
UKV 40 kan ha flera olika användningsområde.
UKV 40 kan användas vid extern styrning på värmesyste-
met. Värmepumpen laddar då UKV 40 med flytande eller
fast kondensering. Den externa styrningen styr värme-
distributionen från UKV 40 till förbrukaren.
Om flödet till värmesystemet kan strypas t.ex. med ra-
diatortermostater monteras en UKV 40 som mellantank.
Detta medför ett säkert flöde för värmepumpen.
UKV 40 möjliggör också ett högre flöde till värmesyste-
met än över värmepumpen.
I vissa installationer uppstår s.k. värmeknäppningar till
följd av rörelser vid temperaturförändringar. För att elimi-
nera tillfälliga temperaturförändringar, och därmed und-
vika värmeknäppningar, monteras en UKV 40 efter vär-
meanläggningen.
UKV 40 kan även användas för att öka systemvolymen
och därmed kan driftproblem undvikas.
Ackumulatortanken består av ett kondensisolerat stålkärl
med isolering av polyuretan. Ytterbeklädnad av vit pul-
verlackerad stålplåt med gavlar av slagtålig plast.
Ackumulatortanken är konstruerad och tillverkad för ett
maximalt avsäkringstryck av 6 bar.
Arbetstemperatur är +4 till +95 °C.
TRANSPORT
UKV 40 ska transporteras och förvaras torrt.
UPPSTÄLLNING
UKV 40 installeras vertikalt hängande på vägg.
Ackumulatortanken ska installeras i ett torrt utrymme
och med en temperatur som inte understiger 0 °C
(frostfritt).
MONTERING
UKV 40 monteras vertikalt hängande på vägg. Sätt först
upp den medlevererade upphängningskonsolen på väg-
gen och häng därefter upp UKV 40 på konsolen.
ca 255
BIPACKADE KOMPONENTER
Upphängningskonsol.
KOMPONENTPLACERING
UKV 40
PF3
UL2
BenämningBeteck-
ning
Hål för väggfästeUL2
SerienummerskyltPF3
7UKV 40 | SE

INSTALLATION
Samtliga anslutningar (även anslutningar och hål som
inte används) ska isoleras för att minimera tomgångsför-
lusterna.

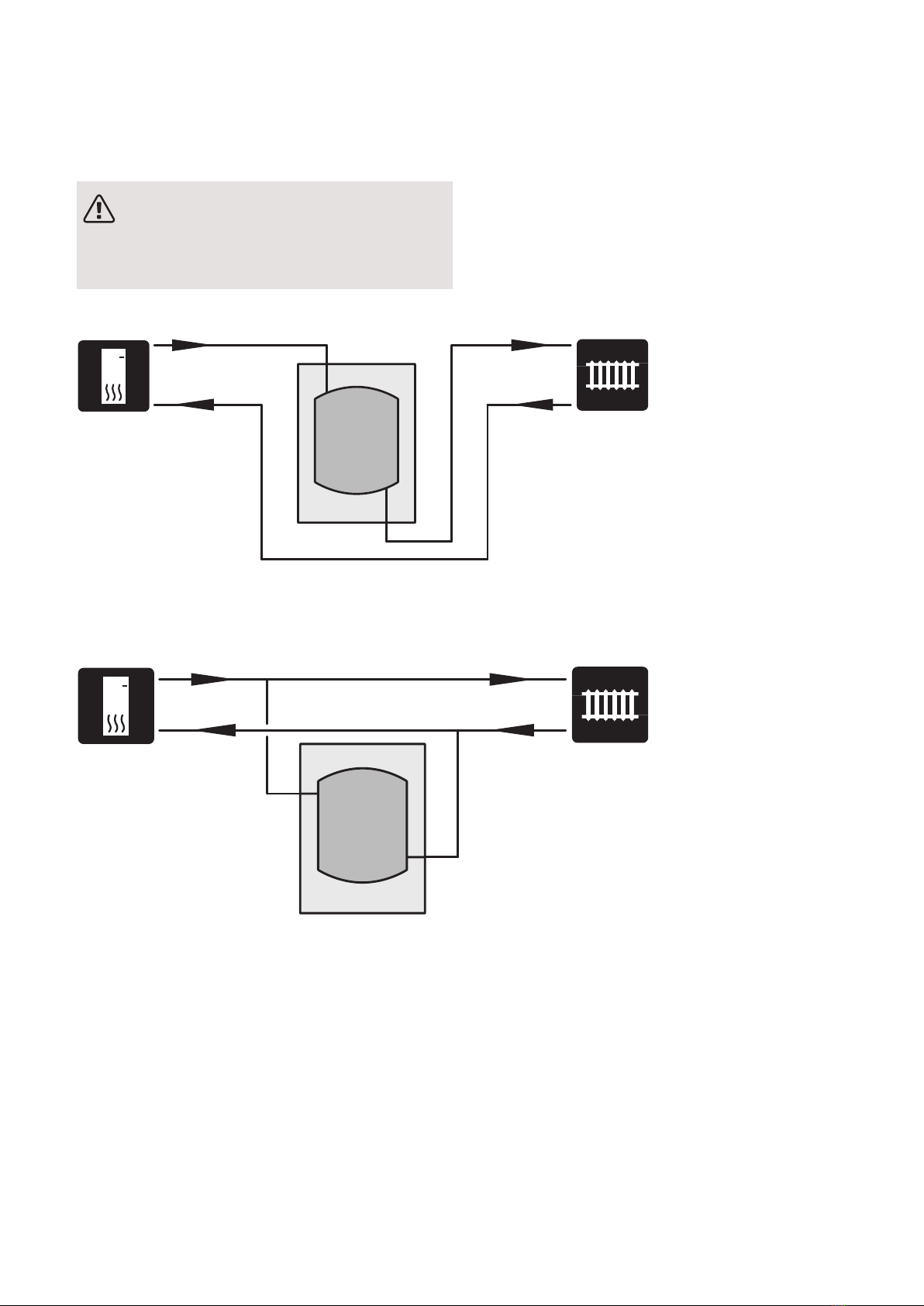

DOCKNINGAR
OBS!
Detta är principschemor. Verklig anläggning
ska projekteras enligt gällande normer.
Volymökning samt reducering av värmeknäppningar
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump installeras
en UKV 40 som volymhöjare.
Volym- och flödeshöjare samt reducering av värmeknäppningar
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump och/eller
flödet stryps okontrollerat installeras en UKV 40 som volym- och flödeshöjare.
UKV 40 | SE8

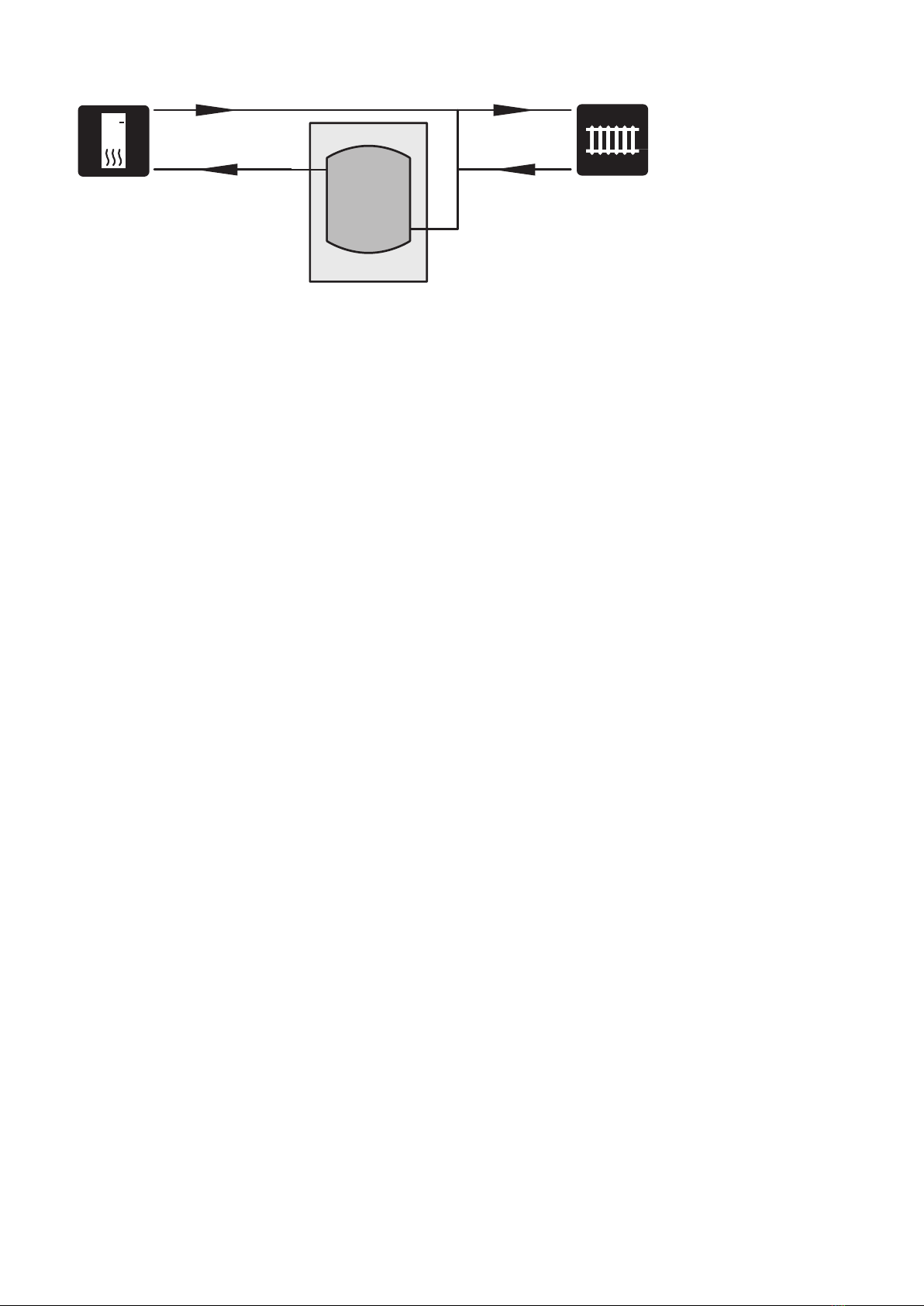

Volymökning samt reducering av värmeknäppningar
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump installeras
en UKV 40 som volymhöjare.
RÖRINSTALLATION
Rörinstallation ska utföras enligt gällande regler.
Avtappningsventilen monteras på värmesystemets
framledning (XL1).
Systemet där UKV 40 är installerad ska förses med sä-
kerhetsventilen på högst 6 bar (0,6 MPa).
Spillrörets dimension ska vara samma som säkerhets-
ventilens. Förlägg spillvattenrör från säkerhetsventilen
sluttande i hela sin längd och se till att det är frostfritt
anordnat och väl stagat. Mynningen på spillröret ska
vara synlig och inte vara placerad i närheten av elektriska
komponenter.
Säkerställ att inkommande vatten är rent.
Vid oklarhet kontakta rörinstallatör alternativt se gällande
normer.
PÅFYLLNING
Påfyllning av ackumulatortanken sker genom att:
1. Avlufta ackumulatortanken genom att lossa anslut-
ning (XL8) i toppen på ackumulatortanken.
2. Fyll på kärlet genom avtappningsventilen.
3. När det endast kommer vatten ur anslutningen (XL8)
(till en början kommer luftblandat vatten) kan anslut-
ningen stängas och ackumulatortanken är fylld.
9UKV 40 | SE

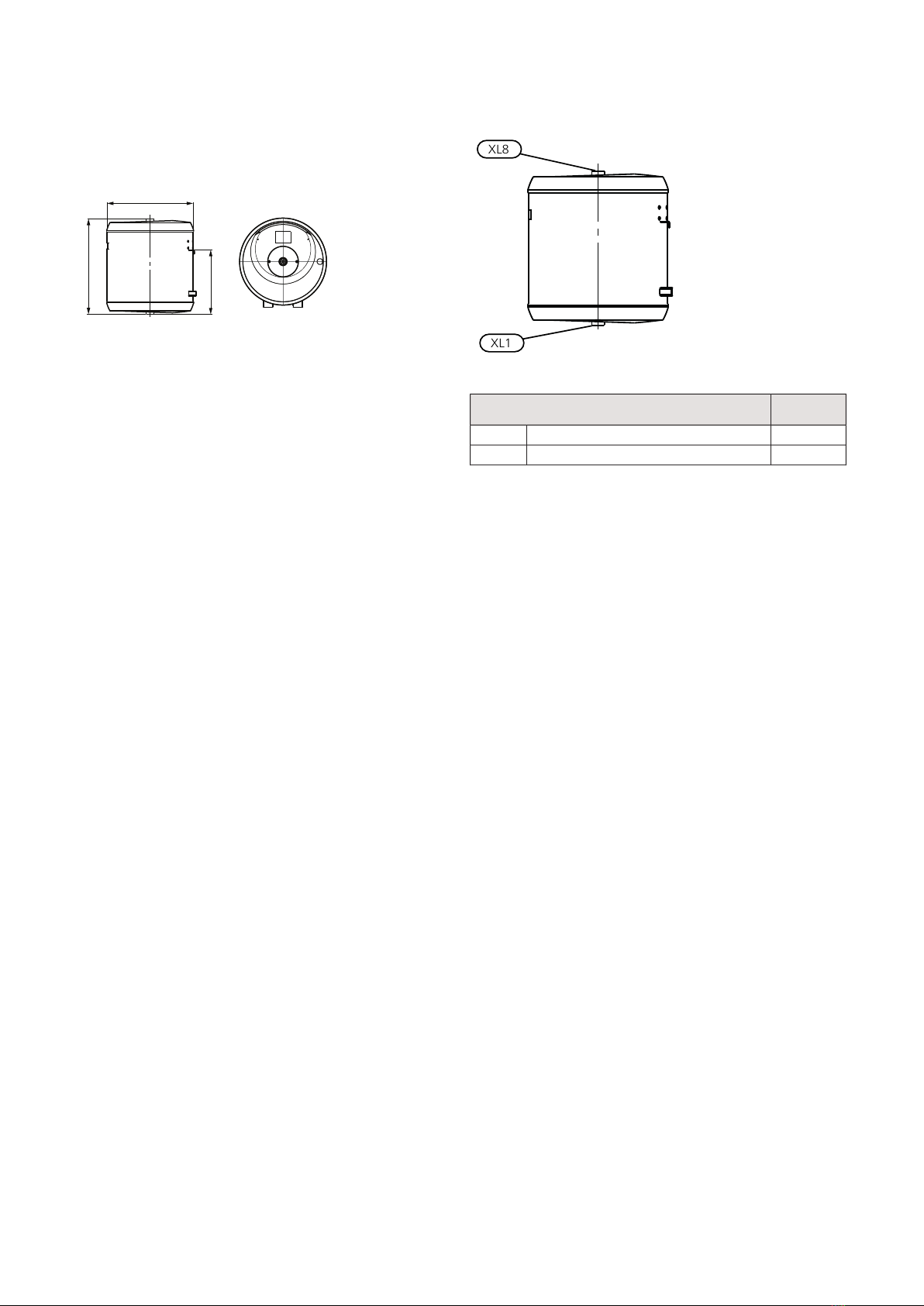

Tekniska uppgifter
MÅTT
UKV 40
Ø 445
495
330
RÖRANSLUTNINGAR
UKV 40
XL8
XL1
RÖRDIMENSIONER
Anslutning
G1" inv.Framledning värmesystemXL1
G1" inv.Dockning från värmepumpXL8
UKV 40 | SE10

TEKNISKA DATA
UKV 40Modell
BEffektivitetsklass1
39literVolym
16kgNettovikt
0,6 / 6MPa/barMax arbetstryck
+4 - +95°CMax arbetstemperatur
686 19 40RSK nr
088 470Art. nr
1Skala för produktens effektivitetsklass A+ till F.
ENERGIMÄRKNING
NIBETillverkare
UKV-40Modell
B
Effektivitetsklass
28WVärmeförlust
39lVolym
11UKV 40 | SE

Important information
SAFETY INFORMATION
This manual describes installation and service proced-
ures for implementation by specialists.
The manual must be left with the customer.
This appliance can be used by children
aged from 8 years and above and persons
with reduced physical, sensory or mental
capabilities or lack of experience and
knowledge if they have been given super-
vision or instruction concerning use of the
appliance in a safe way and understand
the hazards involved. Children shall not
play with the appliance. Cleaning and user
maintenance shall not be made by children
without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2019.
SYMBOLS
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should consider when installing
or servicing the installation.
GENERAL
UKV 40 is designed and manufactured according to good
technical practice1in order to ensure safe usage.
1Pressure Equipment Directive 2014/68/EU Article 4 point 3.
SERIAL NUMBER
The serial number can be found on top of the product.
Caution
Always give the product's serial number when
reporting a fault.
RECOVERY
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type
of service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current le-
gislation.
UKV 40 | GB12
English

INSPECTION OF THE INSTALLATION
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSignatureNotesDescription
✔
Heating medium (page 17)
Shut off valves
Safety valve
13UKV 40 | GB

For the User
MAINTENANCE
The safety valve in the system where the accumulator
tank is installed must be inspected regularly (about four
times a year) to prevent blockages.
To inspect the valve, open the safety valve manually
and check that water flows through the overflow pipe.
If this does not happen then the safety valve is defective
and must be replaced.
SERVICE
For service, contact the installer. The serial number (PF3)
(14 digits) and installation date should always be stated.
Only replacement parts supplied by NIBE may be used.
UKV 40 | GB14

For the Installer
GENERAL
UKV 40 has several different areas of use.
UKV 40 can be used during external control of the
heating system. The heat pump then charges UKV 40
with floating or fixed condensing. The external control
function controls the heat distribution from UKV 40 to
the consumer.
If the flow to the heating system can be restricted using
radiator thermostats, for example, install a UKV 40 as
an intermediate tank. This ensures a secure flow for the
heat pump.
UKV 40 also allows a greater flow to the heating system
than across the heat pump.
In some installations, so-called heating clicks occur as
a result of movements during changes in temperature.
To eliminate temporary changes in temperature, and
thereby prevent heating clicks, install a UKV 40 after the
heating installation.
UKV 40 can also be used to increase the system volume
and thereby prevent malfunctions.
The accumulator tank consists of a condensation-insu-
lated steel vessel with polyurethane insulation. Outer
cladding in white, powder-coated sheet metal with ends
of durable plastic.
The accumulator tank is designed and manufactured for
a maximum cut-off pressure of 6 bar.
The working temperature is +4 to +95 °C.
TRANSPORT
UKV 40 should be transported and stored in the dry.
ASSEMBLY
UKV 40 has to be installed vertically suspended on the
wall.
The accumulator tank must be installed in a dry area at
a temperature that does not drop below 0 °C (frost-free).
MOUNTING
UKV 40 has to be installed vertically suspended on the
wall. First install the enclosed mounting bracket on the
wall, then suspend UKV 40 from the bracket.
ca 255
SUPPLIED COMPONENTS
Suspension bracket.
COMPONENT LOCATION
UKV 40
PF3
UL2
NameDesigna-
tion
Holes for wall bracketUL2
Serial number platePF3
15UKV 40 | GB

INSTALLATION
All connections (including connections or holes that are
not used) must be insulated to minimise energy losses.
DOCKINGS
NOTE
These are outline diagrams. Actual installations
must be planned according to applicable
standards.
Volume increase as well as reduction of heat spikes
A UKV 40 is installed as a volume increaser in those cases where the system volume in the climate system is
below the minimum recommended volume for the heat pump.
Volume and flow increaser and reduction in heat spikes
A UKV 40 is installed as a volume and flow increaser in those cases where the system volume in the climate
system is below the minimum recommended volume for the heat pump and/or the flow is restricted without
control.
UKV 40 | GB16

Volume increase as well as reduction of heat spikes
A UKV 40 is installed as a volume increaser in those cases where the system volume in the climate system is
below the minimum recommended volume for the heat pump.
PIPE INSTALLATION
Pipe installation must be carried out in accordance with
current norms and directives.
The drain valve is installed on the heating system’s
supply line (XL1).
The system where UKV 40 is installed must be supplied
with a safety valve of max. 6 bar (0,6 MPa).
The overflow pipe must be the same size as the safety
valve's. Route the overflow pipe from the safety valve,
sloping along its entire length, and ensure that it is frost-
proof and well supported. The mouth of the overflow
pipe must be visible and not placed close to electrical
components.
Ensure that incoming water is clean.
If uncertain, contact a plumber alternatively see applic-
able standards.
FILLING
Fill the accumulator tank as follows:
1. Vent the accumulator tank by loosening the connec-
tion (XL8) at the top of the accumulator tank.
2. Fill the vessel through the drain valve.
3. When only water comes out of the connection (XL8)
(an air-water mixture emerges initially), the connec-
tion can be closed and the accumulator tank is filled.
17UKV 40 | GB

Technical data
DIMENSIONS
UKV 40
Ø 445
495
330
PIPE CONNECTIONS
UKV 40
XL8
XL1
PIPE DIMENSIONS
Connection
G1" int.Supply line, heating systemXL1
G1" int.Docking from heat pumpXL8
UKV 40 | GB18

TECHNICAL SPECIFICATIONS
UKV 40Model
BEfficiency class1
39litreVolume
16kgNet weight
0,6 / 6MPa/barMax. operating pressure
+4 - +95°CMax. operating temperature
088 470Part No.
1Scale for the product’s efficiency class A+ to F.
ENERGY LABELLING
NIBESupplier
UKV-40Model
B
Energy efficiency class
28WHeat loss
39lVolume
19UKV 40 | GB

Wichtige
Informationen
SICHERHEITSINFORMATIONEN
In diesem Handbuch werden Installations- und Service-
vorgänge beschrieben, die von Fachpersonal auszufüh-
ren sind.
Dieses Handbuch verbleibt beim Kunden.
Dieses Gerät darf von Kindern ab einem
Alter von 8 Jahren sowie von Personen
mit eingeschränkten physischen, sensori-
schen oder geistigen Fähigkeiten oder
mangelnden Erfahrungen und Wissen nur
dann verwendet werden, wenn diese unter
Aufsicht stehen oder eine Anleitung zur
sicheren Benutzung des Geräts erhalten
haben und sich der vorhandenen Risiken
bewusst sind. Kinder dürfen nicht mit dem
Gerät spielen. Eine Reinigung und Wartung
durch den Benutzer darf nicht von Kindern
ohne Aufsicht ausgeführt werden.
Technische Änderungen vorbehalten!
©NIBE 2019.
SYMBOLE
HINWEIS!
Dieses Symbol kennzeichnet eine Gefahr für
Personen und Maschinen.
ACHTUNG!
Dieses Symbol verweist auf wichtige Angaben
dazu, was bei Installation oder Wartung der
Anlage zu beachten ist.
ALLGEMEINES
UKV 40 ist gemäß guter Ingenieurpraxis1konstruiert
und hergestellt, um eine sichere Nutzung zu gewährleis-
ten.
1Druckgeräterichtlinie 2014/68/EU Artikel 4 Punkt 3.
SERIENNUMMER
Die Seriennummer wird auf der Produktoberseite ange-
geben.
ACHTUNG!
Geben Sie stets die Seriennummer des Pro-
dukts an, wenn Sie einen Fehler melden.
RECYCLING
Übergeben Sie den Verpackungsabfall dem In-
stallateur, der das Produkt installiert hat, oder
bringen Sie ihn zu den entsprechenden Abfall-
stationen.
Wenn das Produkt das Ende seiner Lebensdau-
er erreicht hat, darf es nicht über den normalen Hausmüll
entsorgt werden. Stattdessen muss es bei speziellen
Entsorgungseinrichtungen oder Händlern abgegeben
werden, die diese Dienstleistung anbieten.
Eine unsachgemäße Entsorgung des Produkts durch
den Benutzer zieht Verwaltungsstrafen gemäß gelten-
dem Recht nach sich.
UKV 40 | DE20
Deutsch
