Nibe UKV 200 User manual

UKV 200-300
MAV 1535-4
UKV 200-300
031788
MONTERINGSANVISNING Utjämningskärl för värmesystem
SE UKV 200-300 / KYLA
INSTALLATION INSTRUCTIONS Buffertank for heating systems
GB
MONTAGEANLEITUNG Pufferspeicher für Heizsysteme
DE
TECHNISCHE INFORMATIE Buffertank voor verwarming
NL
FI ASENNUSOHJE Lämpöpuskurisäiliö lämmitysjärjestelmiin
UKV 200-300 / COOLING
UKV 200-300 / KÜHLUNG
UKV 200-300 / KOELEN
UKV 200-300 / JÄÄHDYTYS

3UKV 200-300 / KYLA
SE
Denna produkt är ej avsedd att användas av personer med nedsatt fysisk/mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas
eller instrueras av en person med ansvar för deras säkerhet. Barn skall övervakas för att säkerhetställa att de aldrig leker med produkten.
Med förbehåll för konstruktionsändringar. ©NIBE 2012.
MONTERINGSANVISNING
UKV 200-300 / KYLA
Allmänt
UKV består av ett kondensisolerat stålkärl med isolering
av freonfri polyuretan. Ytterhöljet består av slagtålig
plast.
UKV har många användningsområden:
- Kyla:
För system med kyla behövs en bufferttank om man
t.ex. har tilluftsbatteri i samkörning med värmepump
och aktiv/passiv kyla.
- Volymutvidgning:
I värmepumpsammanhang behövs ca 20 l/kW och
många värmesystem har inte denna volym. För att und-
vika driftproblem utökas då volymen med en UKV.
- Flödeshöjare:
Om värmeflödet kan strypas okontrollerat monteras en
UKV som mellantank. Detta medför ett säkert flöde för
värmepumpen, samt möjliggör ett högt flöde till värme-
systemet.
- Eliminering av värmeknäppningar:
I vissa installationer uppstår så kallade värmeknäppning-
ar till följd av rörelser vid temperaturförändringar. För att
eliminera tillfälliga temperaturförändringar monteras en
UKV efter värmeanläggningen.
Installation
UKV är enkel att installera då den är en golvmodell med
justerbara fötter och den har alla röranslutningar lätt-
åtkomliga.

4
UKV 200-300 / KYLA
SE
Dockning
RC
RC
RC
RC
RC
120
49
49
120
52
63
44
44
76
99
35
15
MAV UKV 200-500
MAV UKV 100
UKV 200-500
VP1
VVM 300
SIT 2020
VP1
VVM 300
VP1
VVM 300
120
VP1
VVM 300
UG
SÄV
AV
AVSF
TV
UKV
VP1
VVM 300
UG
SÄV
AV
AV
UKV
SF
TV

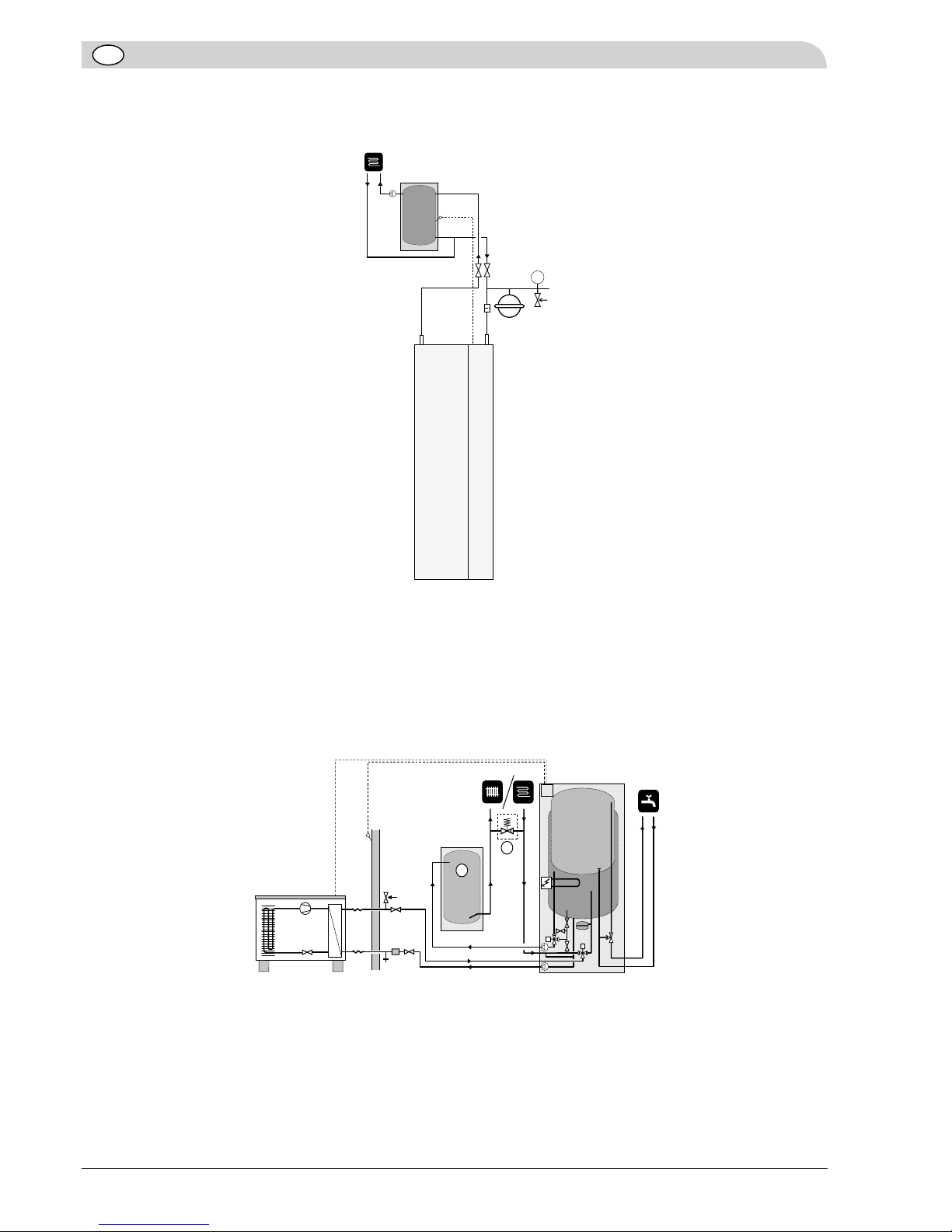

I de fall då systemvolymen i värmesystemet är under 20 l/kW (värmepumpseffekt vid 7/45 °C) och/eller flödet i värme-
systemet stryps okontrollerat installeras en UKV-tank (120) som volym- och flödesförhöjare. De anslutningar som inte
används pluggas. Tryckstyrd överströmningsventil ska installeras för användning vid potentiellt 0-flöde.
OBS! Detta är principscheman. Verklig anläggning ska projekteras enligt gällande normer.
UKV
P
Volymförstoring samt reducering av värmeknäppningar
Denna dockning används när systemvolymen inte är tillräcklig eller för att reducera värmeknäppningar i värmesystemet.
Välj diagonala anslutningar (t.ex. vänster uppe och höger nere). De anslutningar som inte används pluggas. Tryckstyrd
överströmningsventil ska installeras för användning vid potentiellt 0-flöde.
Volymförstoring samt reducering av värmeknäppningar
Dockning

5
UKV 200-300 / KYLA
SE
I de fall då systemvolymen i radiatorkretsen är under 20 l/kW (värmepumpseffekt vid 7/45 °C) och/eller radiatorflödet
stryps okontrollerat installeras en UKV-tank (120) som volym- och flödesförhöjare. De anslutningar som inte används
pluggas. Givaren ska sitta i det övre dykröret. T-rörskopplingen ska placeras så nära UKV-tanken som möjligt.
T
UKV
Volym och flödeshöjare
Volym och flödeshöjare
SMO 10
Mindre elpanna med flera elsteg
SMO 10
SMO 10
VP1
FG
VP1
31
93
94
44
99 81
85
52
89
35.3 35.1
44
120
88
19.1
52
95
31
63
38 81
76
52
44
31
15
VP1
PBD UKV 200-500
MAV UKV 200-500
MAV UKV 100
93
94
89
120
93
94
89
120
35
35
35
35
99
99
UKV:erna är inritade på olika vis i PBD och MAV. Dubbelkolla att det verkligen ska vara så.
OBS! Detta är principscheman. Verklig anläggning ska projekteras enligt gällande normer.
För större villor samt flerbostadshus, industrihallar eller liknande med stora tilluftsbatterier. Ackumulatortanken används
som buffert för tilluftsbatteriet. De anslutningar som inte används pluggas. T-rörskopplingen ska placeras så nära
UKV-tanken som möjligt.När man vill använda extern styrning på värmesystemet ska VP ladda UKV med flytande kon-
densering. Den externa styrningen sköter systemet från UKV och framåt.
Dockning

6
UKV 200-300 / KYLA
SE
275
UKV 200-300 / KYLA
Ø 595
Adjustable
25-60
2. 1.
Ø 595
G2”inv.
G2”inv.
G2”inv.
G2”inv.
725
272
990
725
90
UKV 200 KYLA
315
R 120
315 220
220
8
8
8
15
11
95
95 15
8
4a
8
8
5a
11
4b
5b

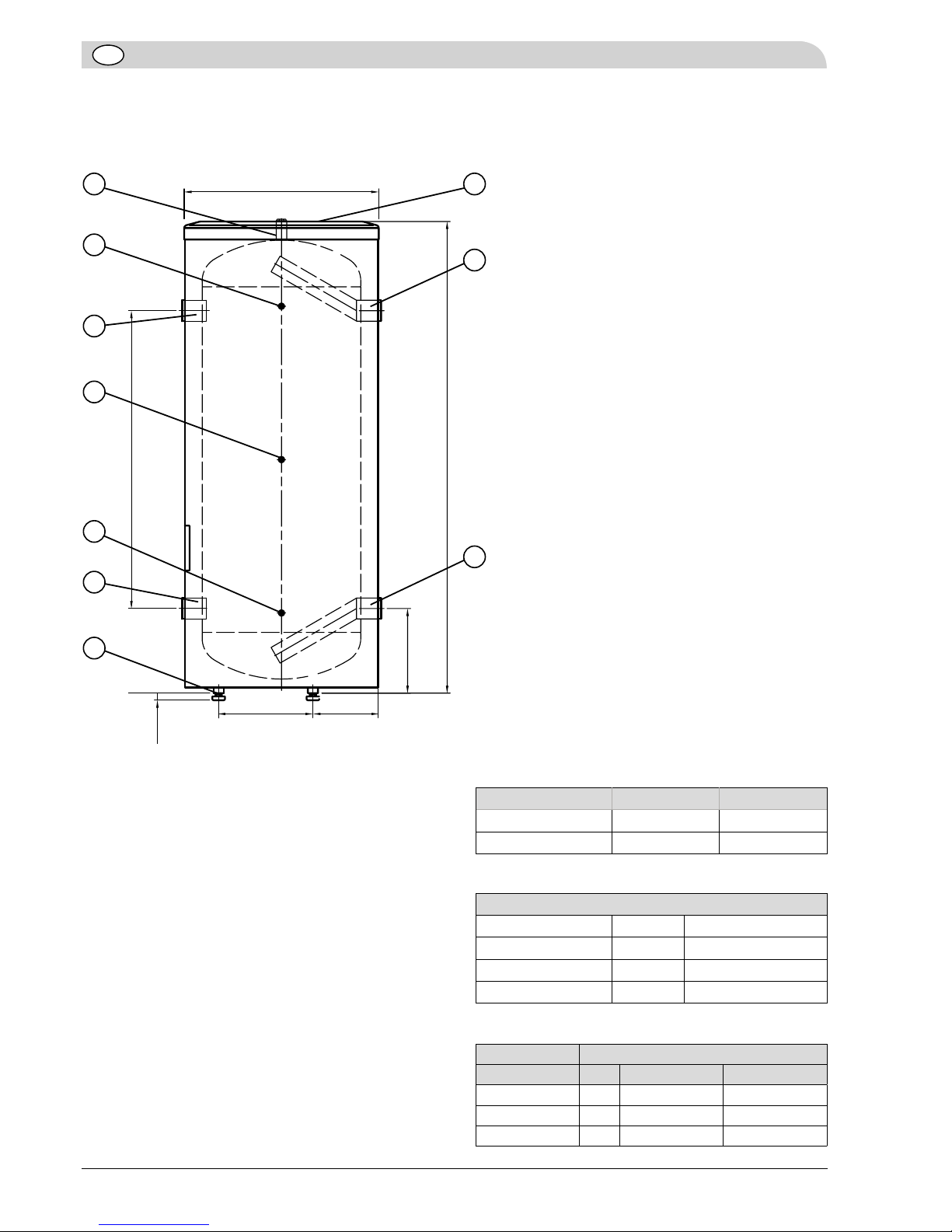

Mått
UKV 200-300 / Kyla
Volym liter 180 / 270
Max driftstryck bar 6
Arbetstemperatur °C -10 - 95
Vikt kg 59 / 71
Tekniska Data
1. 2.
UKV 200 980 450
UKV 300 1380 850
Måttabell
Komponentlista
4a Anslutning inlopp, G2” inv.
4b Anslutning inlopp, G2” inv.
5a Anlutning retur G2” inv.
5b Anslutning retur G2” inv.
8 Dykrör Ø 9,5
11 Ställbara fötter
15 Luftningsventil
95 Dataskylt
Skissen gäller när dykrören (8) är mot betraktaren.
Ställbar
Energimärkning
Tillverkare NIBE
Modell UKV 200 Kyla UKV 300 Kyla
Effektivitetsklass C C
Värmeförlust W 65 92
Volym l 200 300

7UKV 200-300 / COOLING
This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.
Rights to make any design or technical modifications are reserved.
©NIBE 2012.
INSTALLATION INSTRUCTIONS
UKV 200-300 / COOLING GB
General
UKV consists of a condensation insulated steel vessel
with Freon-free polyurethane insulation. The outer cas-
ing is made of durable plastic.
UKV has many areas of use:
- Cooling:
For systems with cooling, a buffer tank is required if, for
example, one has a supply air coil operating with a heat
pump and active/passive cooling.
- Volume expansion:
In the context of heat pumps, 20 l/kW is required and
many heating systems do not have such a volume. To
prevent operational problems, the volume is then ex-
panded using a UKV.
- Flow increaser:
If the heating flow can be throttled uncontrolled, a UKV
is installed as an intermediate tank. This ensures a se-
cure flow for the heat pump and ensures a high flow to
the heating system.
- Eliminating heat spikes:
In some installations, so-called heat spikes occur as a
result of movements during temperature changes. To
eliminate temporary temperature changes, install a UKV
after the heating installation.
Installation
UKV is easy to install as it is a floor model with adjust-
able feet and easy to access pipe connections.

8
UKV 200-300 / COOLING
GB
Docking
RC
RC
RC
RC
RC
120
49
49
120
52
63
44
44
76
99
35
15
MAV UKV 200-500
MAV UKV 100
UKV 200-500
VP1
VVM 300
SIT 2020
VP1
VVM 300
VP1
VVM 300
120
VP1
VVM 300
UG
SÄV
AV
AVSF
TV
UKV
VP1
VVM 300
UG
SÄV
AV
AV
UKV
SF
TV

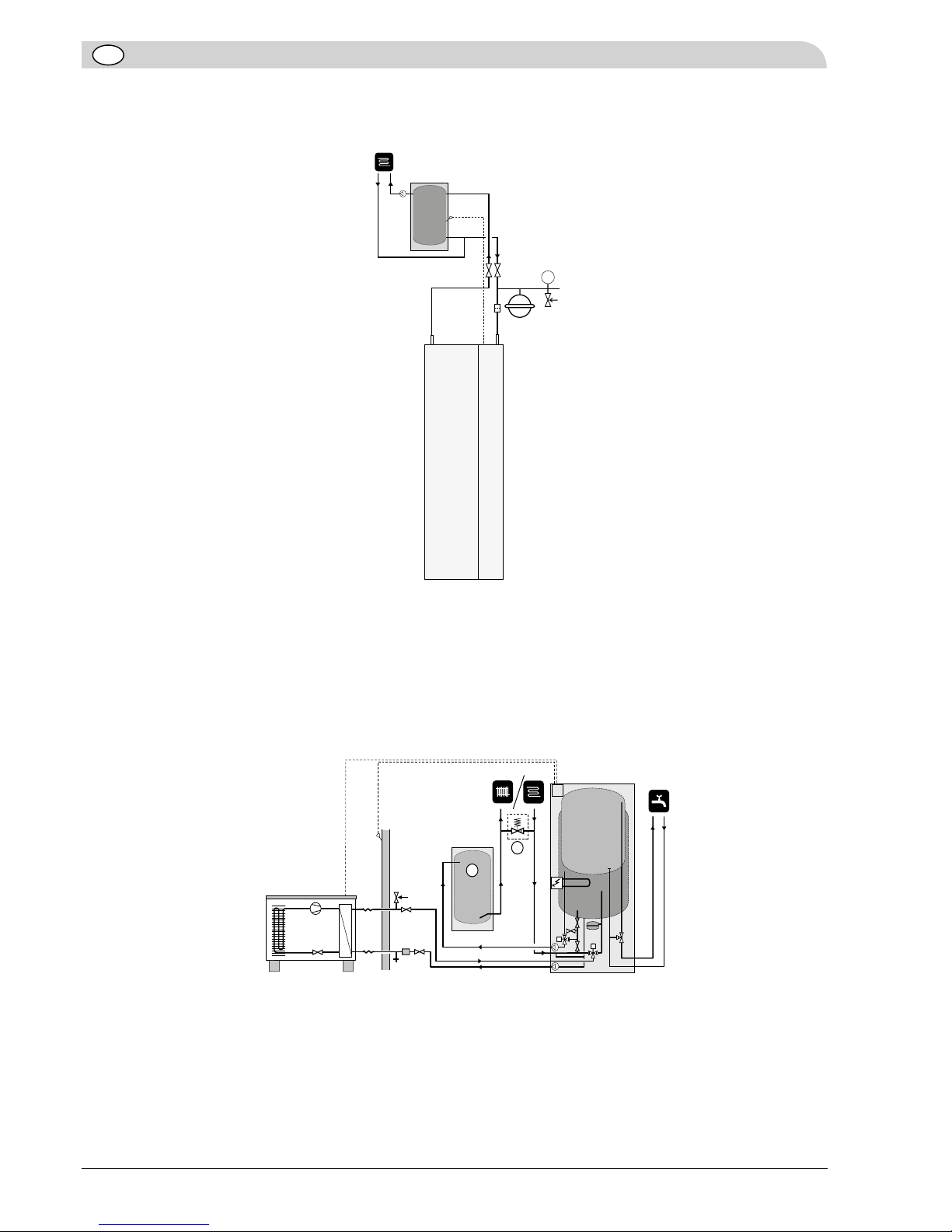

In cases where the system volume in the heating system is below 20 l/kW (heat pump output at 7/45°C) and/or the
flow is choked uncontrolled, a UKV tank (120) is installed as a volume and flow increaser. Plug any connections that are
not used. An automatic by-pass valve must be installed if there is a risk of potential 0-flow.
Note! These are outline diagrams. Actual installations must be planned according to applicable standards.
UKV
P
Volume increasing and reducing of heat spikes
This docking is used when the system volume is insufficient or to reduce heat spikes in the heating system. Select dia-
gonal connections (e.g. left up and right down). Plug any connections that are not used. An automatic by-pass valve
must be installed if there is a risk of potential 0-flow.
Volume increasing and reducing of heat spikes
Docking

9
UKV 200-300 / COOLING
GB
In cases where the system volume in the radiator circuit is below 20 l/kW (heat pump output at 7/45 °C) and/or the
radiator flow is choked uncontrolled, a UKV tank (120) is installed as a volume and flow increaser. Plug any connections
that are not used. The T-coupling must be positioned as close to the UKV tank as possible.
T
UKV
Volume and flow increaser
Volume and flow increaser
SMO 10
Mindre elpanna med flera elsteg
SMO 10
SMO 10
VP1
FG
VP1
31
93
94
44
99 81
85
52
89
35.3 35.1
44
120
88
19.1
52
95
31
63
38 81
76
52
44
31
15
VP1
PBD UKV 200-500
MAV UKV 200-500
MAV UKV 100
93
94
89
120
93
94
89
120
35
35
35
35
99
99
UKV:erna är inritade på olika vis i PBD och MAV. Dubbelkolla att det verkligen ska vara så.
Note! These are outline diagrams. Actual installations must be planned according to applicable standards.

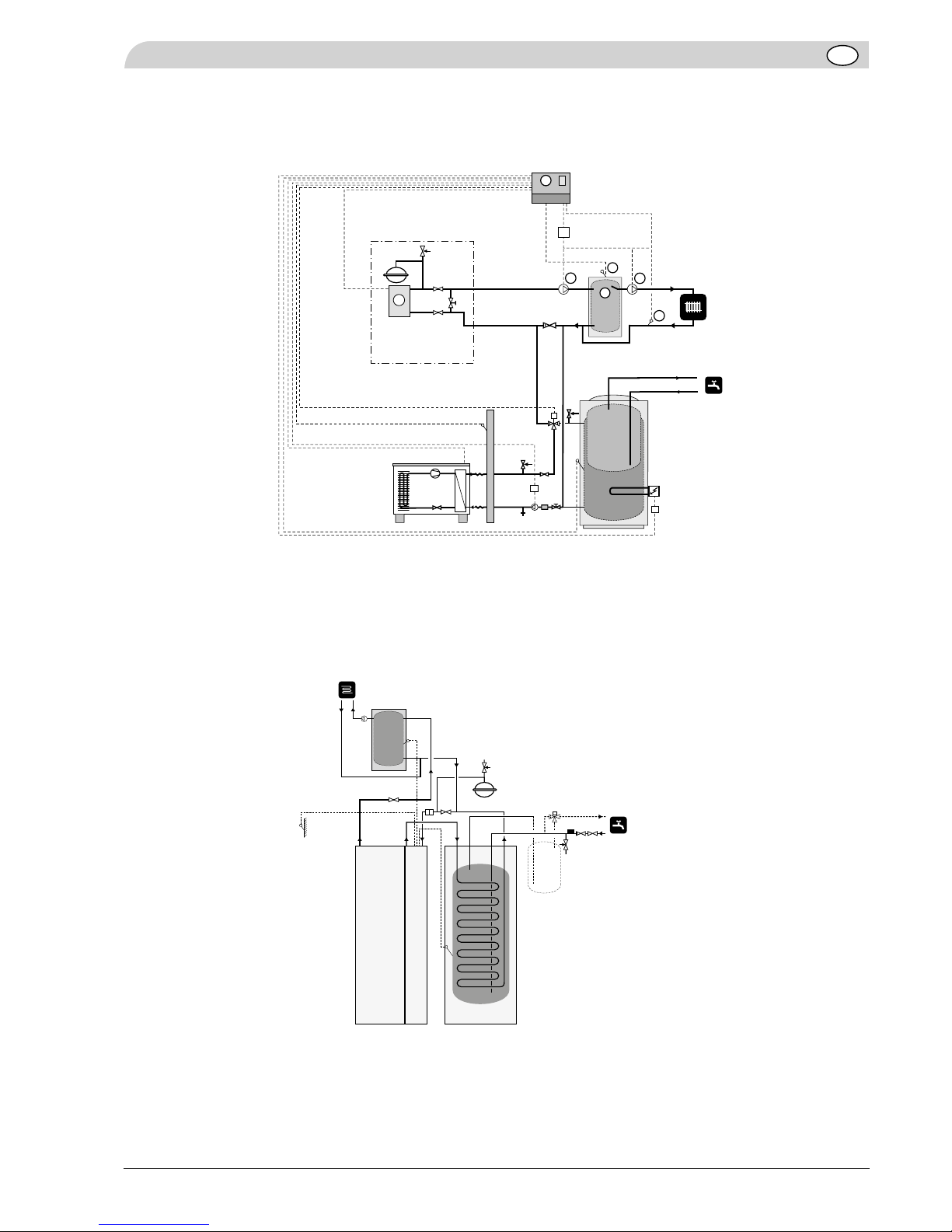

For large houses and apartment buildings, industrial premises or similar with supply air batteries.
The accumulator tank is used as a buffer for the supply air coil. Plug any connections that are not used. The T-coupling
must be positioned as close to the UKV tank as possible. When you want to use external control for the heating sys-
tem, HP will charge UKV by means of floating condensing. The external control function manages the system from UKV
onwards.
Docking

10
UKV 200-300 / COOLING
GB
1. 2.
UKV 200 980 450
UKV 300 1380 850

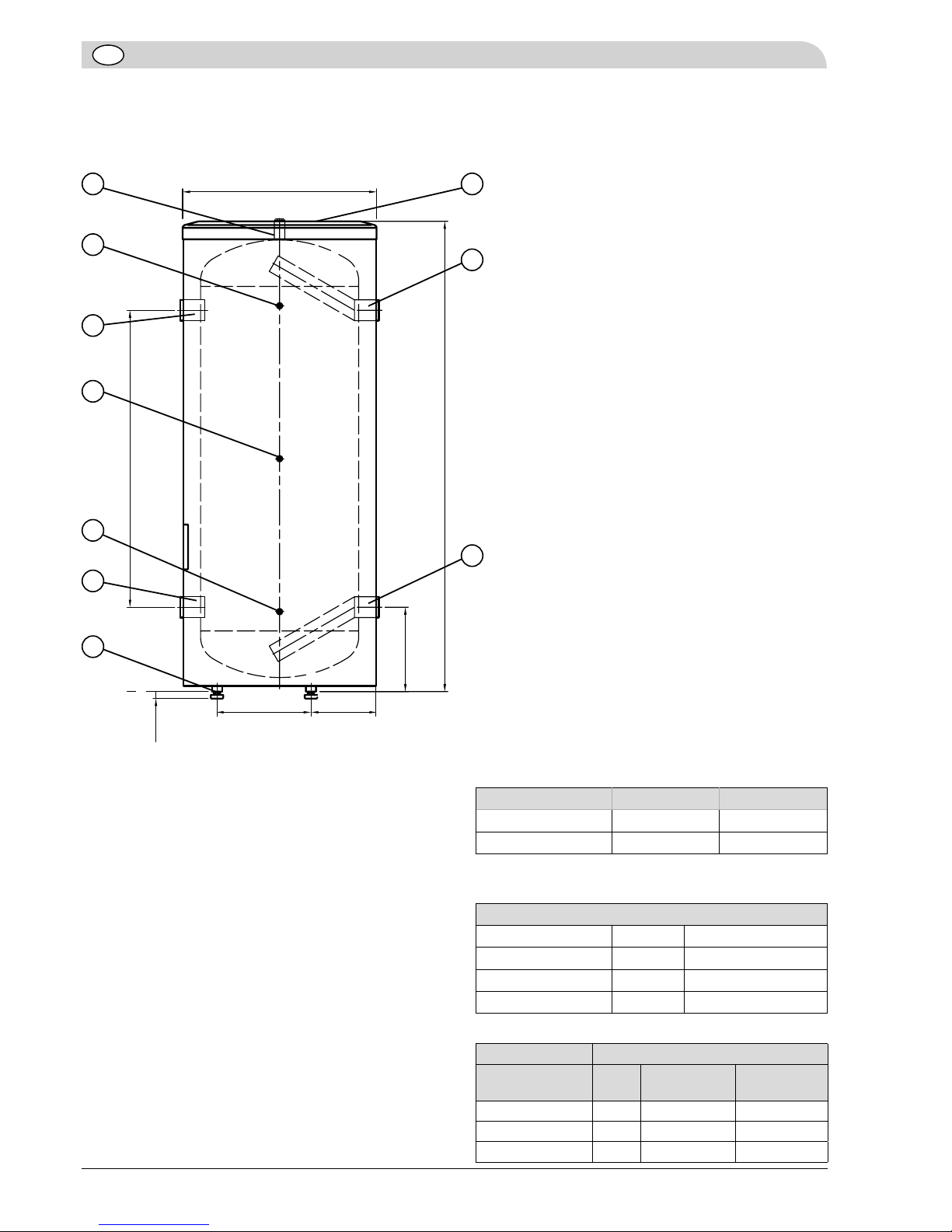

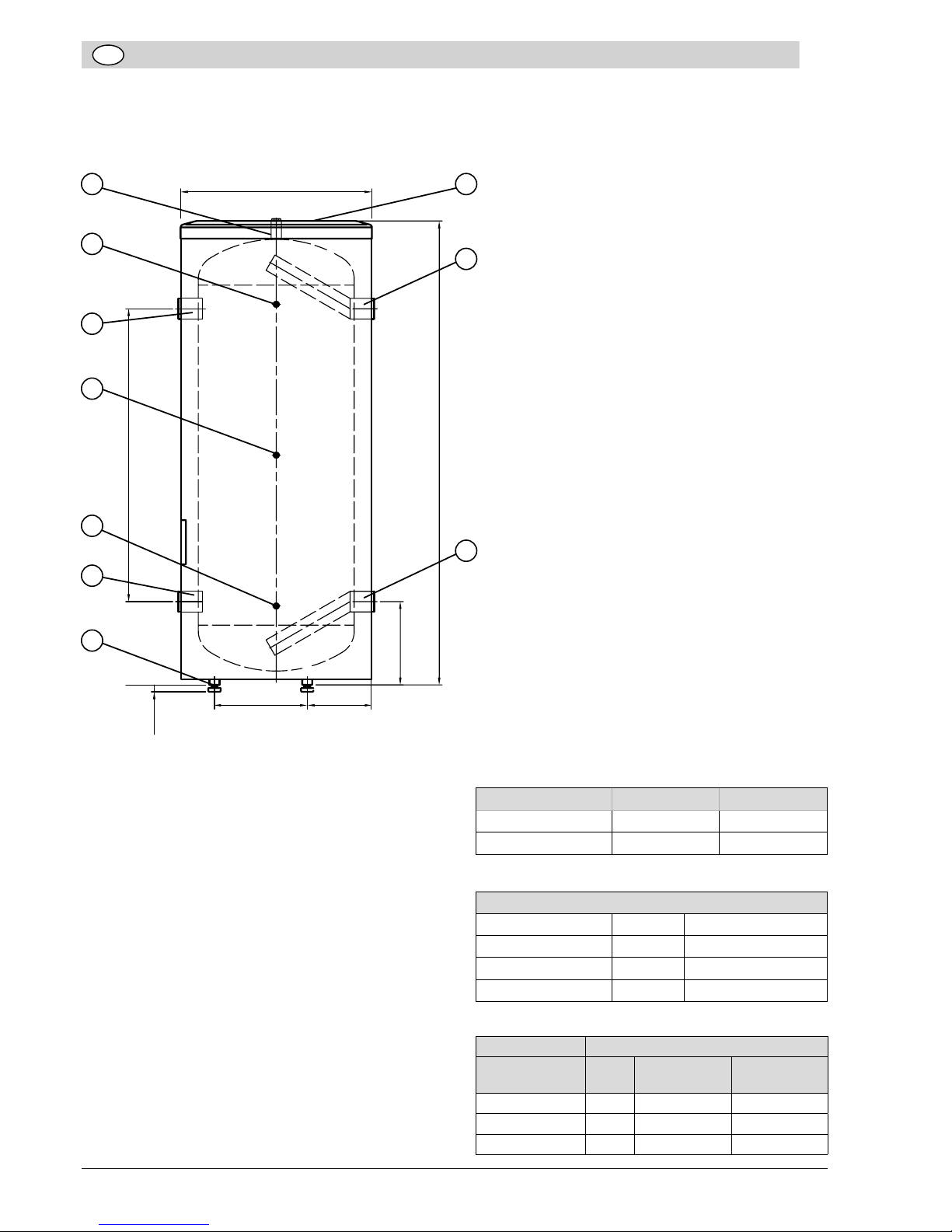

Dimensions
The diagram applies when plunger pipes (8) are against the monitor.
275
UKV 200-300 / KYLA
Ø 595
Adjustable
25-60
2. 1.
Ø 595
G2”inv.
G2”inv.
G2”inv.
G2”inv.
725
272
990
725
90
UKV 200 KYLA
315
R 120
315 220
220
8
8
8
15
11
95
95 15
8
4a
8
8
5a
11
4b
5b
Adjustable
UKV 200-300 / Cooling
Volume liter 180 / 270
Max operating pres-
sure
bar 6
Working temperature °C -10 - 95
Weight kg 59 / 71
Technical specifications
Energy labelling
Supplier NIBE
Model UKV 200
Cooling
UKV 300
Cooling
Energy efficiency class C C
Heat loss W 65 92
Volume l 200 300
List of components
4a Connection inlet, G2” int.
4b Connection inlet, G2” int.
5a Connection return, G2” int.
5b Connection return, G2” int.
8 Submerged tube Ø 9.5
11 Adjustable feet
15 Venting valve
95 Rating plate
Dimensions table

11
UKV 200-300 / KÜHLUNG
Dieses Produkt darf nur dann von Personen (einschl. Kindern) mit eingeschränkten körperlichen bzw. geistigen Fähigkeiten oder unzureichenden
Erfahrungen bzw. Kenntnissen verwendet werden, wenn diese von einer verantwortlichen Person beaufsichtigt oder angeleitet werden.
Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Produkt spielen können.
Technische Änderungen Vorbehalten!
©NIBE 2012.
MONTAGEANLEITUNG
UKV 200-300 / KÜHLUNG DE
Allgemeines
UKV besteht aus einem gegen Kondensation isolier-
ten Stahlgefäß mit einer Isolation aus FCKW-freiem
Polyurethan. Das Gehäuse ist aus schlagfestem
Kunststoff gefertigt.
Für UKV existieren unterschiedliche Einsatzbereiche:
- Kühlung:
Systeme mit Kühlung benötigen einen Pufferspeicher,
wenn z.B. ein Zuluftaggregat gemeinsam mit einer
Wärmepumpe sowie aktiver/passiver Kühlung genutzt
wird.
- Volumenvergrößerung
Bei Wärmepumpen werden etwa 20 l/kW benötigt.
Viele Heizsysteme besitzen dieses Volumen nicht. Um
Probleme beim Betrieb zu vermeiden, wird das Volumen
in diesem Fall per UKV vergrößert.
- Durchflussvergrößerung:
Wenn der Volumenstrom zum Heizkreis gedros-
selt werden kann, wird eine UKV-Einheit als
Pufferspeicher montiert. Dies gewährleistet einen si-
cheren Wärmepumpenfluss. Außerdem wird ein hoher
Durchfluss zum Heizsystem ermöglicht.
- Eliminierung von Knackgeräuschen durch
Temperaturänderungen:
Bei bestimmten Installationen entstehen so ge-
nannte Knackgeräusche, die auf Bewegungen bei
Temperaturänderungen beruhen. Um vorübergehende
Temperaturänderungen auszuschließen, wird eine UKV-
Einheit im Anschluss an die Heizungsanlage montiert.
Installation
Modell UKV lässt sich einfach installieren, da es sich
um ein Bodengerät mit Stellfüßen handelt, dessen
Rohranschlüsse allesamt leicht erreichbar sind.

12
DE
UKV 200-300 / KÜHLUNG
Anschluss
RC
RC
RC
RC
RC
120
49
49
120
52
63
44
44
76
99
35
15
MAV UKV 200-500
MAV UKV 100
UKV 200-500
VP1
VVM 300
SIT 2020
VP1
VVM 300
VP1
VVM 300
120
VP1
VVM 300
UG
SÄV
AV
AVSF
TV
UKV
VP1
VVM 300
UG
SÄV
AV
AV
UKV
SF
TV
Wenn das Systemvolumen im Heizungssystem unter 20 l/kW (Wärmepumpenleistung bei 7/45 °C) liegt und/oder das
Heizungssystem unkontrolliert gedrosselt wird, muss ein UKV-Tank (120) zur Volumen- und Flussvergrößerung ins-
talliert werden. Nicht benötigte Anschlüsse müssen mit Stopfen verschlossen werden. Beim Risiko eines potentiellen
Nulldurchflusses muss ein druckgesteuertes Überströmventil installiert werden.
Hinweis: Dies sind Prinzipskizzen. Die tatsächliche Anlage muss gemäß den geltenden Normen geplant und montiert
werden.
UKV
P
Volumenvergrößerung und Reduzierung von Wärmeengpässen
Dieser Anschluss wird verwendet, wenn das Systemvolumen nicht ausreicht oder um Wärmeengpässe im Heizsystem
zu reduzieren. Verwenden Sie Anschlüsse über Kreuz (z. B. links oben und rechts unten). Nicht verwendete Anschlüsse
müssen mit Stopfen verschlossen werden. Beim Risiko eines potentiellen Nulldurchflusses muss ein druckgesteuertes
Überströmventil installiert werden.
Volumenvergrößerung und Reduzierung von Wärmeengpässen
Anschluss

13
UKV 200-300 / KÜHLUNG
DE
Wenn das Systemvolumen im Heizkörperkreis unter 20 l/kW (Wärmepumpenleistung bei 7/45 °C) liegt und/oder der
Heizkreisfluss unkontrolliert gedrosselt wird, wird ein UKV-Speicher (120) zur Volumen- und Flussvergrößerung instal-
liert. Nicht verwendete Anschlüsse müssen mit Stopfen verschlossen werden. Die T-Rohrkupplung ist so nah wie mög-
lich am UKV-Speicher zu platzieren.
T
UKV
Volumen- und Flussvergrößerung
Volumen- und Flussvergrößerung
SMO 10
Mindre elpanna med flera elsteg
SMO 10
SMO 10
VP1
FG
VP1
31
93
94
44
99 81
85
52
89
35.3 35.1
44
120
88
19.1
52
95
31
63
38 81
76
52
44
31
15
VP1
PBD UKV 200-500
MAV UKV 200-500
MAV UKV 100
93
94
89
120
93
94
89
120
35
35
35
35
99
99
UKV:erna är inritade på olika vis i PBD och MAV. Dubbelkolla att det verkligen ska vara så.
Hinweis: Dies sind Prinzipskizzen. Die tatsächliche Anlage muss gemäß den geltenden Normen geplant und montiert
werden.
Für größere Ein- und Mehrfamilienhäuser, Industriehallen usw. mit großen Zuluftaggregaten.
Der Speicher fungiert als Puffer für das Zuluftaggregat. Nicht benötigte Anschlüsse müssen mit Stopfen verschlossen
werden. Die T-Rohrkupplung ist so nah wie möglich am UKV-Speicher zu platzieren. Um eine externe Steuerung für den
Heizkreis zu nutzen, muss die Wärmepumpe den UKV-Speicher mit gleitender Kondensierung erwärmen. Die externe
Steuerung übernimmt die Systemregelung ab dem UKV-Speicher.
Anschluss

14
DE
UKV 200-300 / KÜHLUNG
1. 2.
UKV 200 980 450
UKV 300 1380 850
Technische Daten
UKV 200-300 / KÜHLUNG
Volumen l 180 / 270
Max.-Betriebsdruck bar 6
Betriebstemperatur °C -10 - 95
Gewicht kg 59 / 71
275
UKV 200-300 / KYLA
Ø 595
Adjustable 25-60
2. 1.
Ø 595
G2”inv.
G2”inv.
G2”inv.
G2”inv.
725
272
990
725
90
UKV 200 KYLA
315
R 120
315 220
220
8
8
8
15
11
95
95 15
8
4a
8
8
5a
11
4b
5b
Maße
In der Skizze weisen die Tauchrohre (8) zum Betrachter hin.
Wärmemengenzählung
Hersteller NIBE
Modell UKV 200
KÜHLUNG
UKV 300
KÜHLUNG
Effizienzklasse C C
Wärmeverlust W 65 92
Volumen l 200 300
Komponentenverzeichnis
4a Anschluss Einlass, G2 Zoll Innengew.
4b Anschluss Einlass, G2 Zoll Innengew.
5a Anschluss Rücklauf, G2 Zoll Innengew.
5b Anschluss Rücklauf, G2 Zoll Innengew.
8 Tauchrohr Ø 9,5
11 Stellfüße
15 Entlüftungsventil
95 Datenschild
Maßtabelle
Einstellbar

15UKV 200-300 / KOELEN
Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met beperkte fysieke, zintuiglijke of mentale vermogens of een gebrek
aan ervaring en kennis, tenzij deze personen onder toezicht vallen en de instructies opvolgen van een persoon die verantwoordelijk is voor hun veilig-
heid.
Kinderen mogen niet met dit apparaat spelen.
Rechten om ontwerpwijzigingen door te voeren zijn voorbehouden.
©NIBE 2012.
TECHNISCHE INFORMATIE
UKV 200-300 / KOELEN NL
Algemeen
De UKV bestaat uit een tegen condens beschermd sta-
len reservoir met isolatie van freonvrij polyurethaan. De
buitenmantel bestaat uit slagvast kunststof.
De UKV heeft vele toepassingsgebieden:
- Koelen:
Voor systemen met koelen is een buffertank nodig als er
bijv. sprake is van een aanvoerluchtbatterij samen met
een warmtepomp en actief/passief koelen.
- Volume-uitbreiding:
In combinatie met een warmtepomp is ca. 20 l/kW
nodig en veel verwarmingssystemen hebben dit volume
niet. Om bedrijfsproblemen te voorkomen, wordt het
volume dan uitgebreid met een UKV.
- Doorstroomverhoger:
Als de warmtestroom ongecontroleerd kan worden ge-
smoord, wordt er een UKV als tussentank gemonteerd.
Dit zorgt voor een veilige stroom voor de warmtepomp
en maakt een hoge stroom naar het verwarmingssys-
teem mogelijk.
- Voorkomen van tikkende verwarming:
In bepaalde installaties ontstaat zogeheten tikkende
verwarmingen als gevolg van bewegingen bij tempera-
tuursveranderingen. Om tijdelijke temperatuursverande-
ringen te voorkomen, wordt er na de verwarmingsinstal-
latie een UKV gemonteerd.
Installatie
De UKV is eenvoudig te installeren, aangezien het een
vloermodel met verstelbare pootjes is en alle pijpaanslui-
tingen goed bereikbaar zijn.

16
UKV 200-300 / KOELEN
NL
Aankoppeling
RC
RC
RC
RC
RC
120
49
49
120
52
63
44
44
76
99
35
15
MAV UKV 200-500
MAV UKV 100
UKV 200-500
VP1
VVM 300
SIT 2020
VP1
VVM 300
VP1
VVM 300
120
VP1
VVM 300
UG
SÄV
AV
AVSF
TV
UKV
VP1
VVM 300
UG
SÄV
AV
AV
UKV
SF
TV
Als het systeemvolume in het verwarmingssysteem <20 l/KW is (vermogen warmtepomp bij 7/45 °C) en/of de stroom in
het verwarmingssysteem ongecontroleerd wordt gesmoord, wordt als volume- en doorstroomverhoger een UKV-tank
(120) geïnstalleerd. De niet-gebruikte aansluitingen worden afgedicht. Bij kans op potentiële 0-stroom moet een druk-
geregelde overloopklep worden geïnstalleerd.
Let op! Dit zijn principe schema’s, geen werktekeningen. Leidingdiameters en appendages te bepalen door installateur.
aan dit schema kunne geen rechten worden ontleend.
UKV
P
Meer volume en reduceren van een tikkende verwarming
Deze koppeling wordt gebruikt als het systeemvolume niet voldoende is of om tikken in het verwarmingssysteem te
voorkomen. Kies voor diagonale aansluitingen (bijv. linksboven en rechtsonder). De niet-gebruikte aansluitingen wor-
den afgedicht. Bij kans op potentiële 0-stroom moet een drukgeregelde overloopklep worden geïnstalleerd.
Meer volume en reduceren van een tikkende verwarming
Aankoppeling

17
UKV 200-300 / KOELEN
NL
In gevallen waarbij het systeemvolume in het radiatorcircuit onder 20 l/KW ligt (warmtepompvermogen bij 7/45 °C) en/
of de radiatorstroom ongecontroleerd wordt gesmoord, wordt een UKV-tank (120) geïnstalleerd als volume- en doors-
troomvergroter. De niet-gebruikte aansluitingen worden afgedicht. De T-koppeling moet zo dicht mogelijk bij de UKV-
tank worden geplaatst.
T
UKV
Volume- en doorstroomvergroter
Volume- en doorstroomvergroter
SMO 10
Mindre elpanna med flera elsteg
SMO 10
SMO 10
VP1
FG
VP1
31
93
94
44
99 81
85
52
89
35.3 35.1
44
120
88
19.1
52
95
31
63
38 81
76
52
44
31
15
VP1
PBD UKV 200-500
MAV UKV 200-500
MAV UKV 100
93
94
89
120
93
94
89
120
35
35
35
35
99
99
UKV:erna är inritade på olika vis i PBD och MAV. Dubbelkolla att det verkligen ska vara så.
Let op! Dit zijn principe schema’s, geen werktekeningen. Leidingdiameters en appendages te bepalen door installateur.
aan dit schema kunne geen rechten worden ontleend.
Voor grote vrijstaande huizen en panden met meerdere woningen, fabriekshallen e.d. met grote luchttoevoereenheden.
De accumulatortank wordt gebruikt als buffer voor de luchttoevoereenheid. De niet-gebruikte aansluitingen worden af-
gedicht. De T-koppeling moet zo dicht mogelijk bij de UKV-tank worden geplaatst. Om het verwarmingssysteem extern
te kunnen bedienen, moet de WP de UKV met vloeibare condensatie laden. De externe bediening regelt het systeem
vanaf UKV en verder naar voren.
Aankoppeling

18
UKV 200-300 / KOELEN
NL
Afmetingen
Bij de tekening is de dompelbuis (8) naar u toe gericht.
275
UKV 200-300 / KYLA
Ø 595
Adjustable
25-60
2. 1.
Ø 595
G2”inv.
G2”inv.
G2”inv.
G2”inv.
725
272
990
725
90
UKV 200 KYLA
315
R 120
315 220
220
8
8
8
15
11
95
95 15
8
4a
8
8
5a
11
4b
5b
1. 2.
UKV 200 980 450
UKV 300 1380 850
UKV 200-300 / KOELEN
Volume liter 180 / 270
Max. werkdruk bar 6
Werktemperatuur °C -10 - 95
Gewicht kg 59 / 71
Technische specificatie
Energielabel
Naam leverancier NIBE
Model leverancier UKV 200
KOELEN
UKV 300
KOELEN
Efficiëntieklasse C C
Warmteverlies W 65 92
Volume l 200 300
Verstelbaar
Overzicht van de componenten
4a Aansluiting inlaat, G2” inw.
4b Aansluiting inlaat, G2” inw.
5a Aansluiting retour G2” inw.
5b Aansluiting retour G2” inw.
8 Dompelbuis Ø 9,5
11 Verstelbare pootjes
15 Ontluchtingsklep
95 Gegevensplaatje
Maattabel

19UKV 200-300 / JÄÄHDYTYS
Tätä tuotetta eivät saa käyttää henkilöt, joilla on alentunut fyysinen/henkinen kapasiteetti tai puutteellinen kokemus ja taito, ellei heitä valvo tai opa-
sta henkilö, joka on vastuussa heidän turvallisuudestaan.
Lapsia pitää valvoa sen varmistamiseksi, etteivät he leiki tuotteella.
Pidätämme oikeudet rakennemuutoksiin.
©NIBE 2012.
ASENNUSOHJE
UKV 200-300 / JÄÄHDYTYS FI
Yleistä
UKV koostuu kondenssieristetystä teräsastiasta, joka on
eristetty freonittomalla polyuretaanivaahdolla. Ulkokuori
on iskunkestävää muovia.
UKV:lla on useita käyttökohteita:
- Jäähdytys:
Jäähdytysjärjestelmissä tarvitaan puskurisäiliötä, jos käy-
tetään esim. tuloilmapatteria yhdessä lämpöpumpun ja
aktiivisen/passiivisen jäähdytyksen kanssa.
- Tilavuuden lisäys:
Lämpöpumpun yhteydessä lämmitysjärjestelmän vesi-
määrän tulisi olla n. 20 l/kW eivätkä kaikki lämmitysjär-
jestelmät ole näin suuria. Käyntiongelmien välttämiseksi
tilavuutta suurennetaan UKV:lla.
- Virtauksen suurentaminen:
Jos lämmitysvesivirtausta rajoitetaan hallitsemattomasti,
UKV asennetaan välisäiliöksi. Tämä varmistaa tasaisen
virtauksen lämpöpumppuun sekä mahdollistaa suuren
virtauksen lämmitysjärjestelmään.
- Lämpönaksahtelujen vähentäminen:
Tietyissä laitteistoissa esiintyy ns. lämpönaksah-
teluja putkien liikkuessa lämpötilan muuttuessa.
Lämpötilanvaihtelujen välttämiseksi UKV asennetaan
lämmityslaitteiston jälkeen.
Asennus
UKV on helppo asentaa, sillä se on säätöjaloilla varustet-
tu lattiamalli, jossa kaikki liitännät ovat helposti saatavil-
la.

20
UKV 200-300 / JÄÄHDYTYS
FI
Liitäntä
RC
RC
RC
RC
RC
120
49
49
120
52
63
44
44
76
99
35
15
MAV UKV 200-500
MAV UKV 100
UKV 200-500
VP1
VVM 300
SIT 2020
VP1
VVM 300
VP1
VVM 300
120
VP1
VVM 300
UG
SÄV
AV
AVSF
TV
UKV
VP1
VVM 300
UG
SÄV
AV
AV
UKV
SF
TV
Jos lämmitysjärjestelmän järjestelmätilavuus on alle 20 l/kW (lämpöpumpun teho 7/45C) ja/tai lämmitysjärjestelmän
virtausta kuristetaan hallitsemattomasti, asennetaan UKV-varaaja (120) tilavuuden ja virtauksen suurentamiseksi.
Käyttämättömät liitännät tulpataan. Paineohjattu ohivirtausventtiili pitää asentaa, jos on olemassa 0-virtauksen riski.
Huom! Nämä ovat periaatekaavioita. Laitteisto on suunniteltava voimassa olevien normien mukaisesti.
UKV
P
Tilavuuden suurentaminen ja lämpönaksahtelujen vähentäminen
Tätä liitäntää käytetään järjestelmän tilavuuden suurentamiseen tai lämmitysjärjestelmän lämpönaksahtelujen vähentä-
miseen. Valitse vinottain vastakkaiset liitännät (esim. vasemmalla ylhäällä ja oikealla alhaalla). Käyttämättömät liitännät
tulpataan. Paineohjattu ohivirtausventtiili pitää asentaa, jos on olemassa 0-virtauksen riski.
Tilavuuden suurentaminen ja lämpönaksahtelujen vähentäminen
Liitäntä
