Nikon AF-S Nikkor 300mm f/2.8G ED VR II User manual

J
E
G
F
S
IT
Ck
Ch
使用説明書 (P. 6–11)
Instruction Manual (PP. 12–17)
Bedienungsanleitung (S. 18–23)
Manuel d’utilisation (P. 24–29)
Manual de instrucciones (PP. 30–35)
Manuale di istruzioni (PP. 36–41)
(P. 42–46)
(P. 47–51)

2
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負
う可能性が想定される内容を示しています。
この表示を無視して、誤った取り扱いをすると人が傷害を負う可能性が想
定される内容および物的損害の発生が想定される内容を示しています。
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。
この「安全上のご注意」は製品を安全に正しく使用していただき、あなたや他の
人への危害や財産への損害を未然に防止するために、重要な内容を記載しています。
お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してくだ
さい。
表示について
表示と意味は次のようになっています。
注意
警告
警告
分解したり修理・改造をしないこと
感電したり、異常動作をしてケガの原因となります。
落下などによって破損し、内部が露出したときは、露出
部に手を触れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店または当社サービス機関に修理を
依頼してください。
接触禁止
すぐに修理依頼を
分解禁止
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具
体的な注意内容（左図の場合は感電注意）が描かれています。
記号は、禁止（してはいけないこと）の行為を告げるものです。図の中や近く
に具体的な禁止内容（左図の場合は分解禁止）が描かれています。
●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近
くに具体的な強制内容（左図の場合は電池を取り出す）が描かれています。

3
警告
熱くなる、煙が出る、こげ臭いなどの異常時は、速やか
にカメラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となります。電池を取り
出す際、やけどに十分注意してください。電池を抜いて、販売店
または当社サービス機関に修理を依頼してください。
水につけたり水をかけたり、雨にぬらしたりしないこと
発火したり感電の原因となります。
引火・爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で
使用すると、爆発や火災の原因となります。
レンズまたはカメラで直接太陽や強い光を見ないこと
失明や視力障害の原因となります。
ストラップが首に巻き付かないようにすること
特に幼児・児童の首にストラップをかけないこと
首に巻き付いて窒息することがあります。
注意
ぬれた手でさわらないこと
感電の原因になることがあります。
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
使用しないときは、レンズにキャップをつけるか太陽光の
あたらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあります。
三脚にカメラやレンズを取り付けたまま移動しないこと
転倒したりぶつけたりしてケガの原因になることがあります。
電池を取る
水かけ禁止
使用禁止
見ないこと
禁 止
感電注意
放置禁止
移動禁止
保管注意

4
M/AMA
1
2
4
3

5
22
16
11
8
5.
6
4
22
16
11
8
5.
6
4
2.
8
2.
8
70
20
22
22
40
12
56

6
Ch
J
E
G
F
S
IT
Ck
はじめに
このたびはニッコールレンズをお買い上げいただき、ありがとうございます。
このレンズは、高速で静かなAF（オートフォーカス）撮影を可能にするレンズ内超
音波モーター〈SWM〉駆動方式を採用した高性能単焦点レンズです。
主な特長
●F5、F4シリーズ、F100、F90X／F90各シリーズ、F80シリーズ、F70D、
AAAAA、、プロネア600i、プロネアSカメラ、およびデジタルカメラD2H、D1
シリーズ、D100との組み合わせでは、AF撮影が可能なばかりでなく、AF撮影
中にも瞬時にマニュアルフォーカスモードに切り換えることのできる「マニュ
アル優先オートフォーカス」機能、AF撮影時にAF作動を一定の撮影距離範囲に
制限できるフォーカス制限切換えスイッチやレンズ側でのピント固定操作がで
きるフォーカスロックボタンなど、数々の機能が威力を発揮します。
●各所にマグネシウム合金を使用することで軽量化しました。手持ち撮影等がよ
り容易に行えます。
●被写体までの距離情報をカメラボディ側に伝達する機能を備え、3D測光機能
を持ったカメラとの組み合わせ時、より的確な露出制御を実現する3D-マルチ
パターン測光・3D-マルチBL調光を可能とします。さらに、ニコンAF［オートフ
ォーカス（F3AF除く）］カメラボディとの組み合わせではフォーカスエイドに
よるマニュアルフォーカス撮影（手動によるピント合わせ）が可能です。
●ニコン内焦方式を採用しているため、ピント合わせ時の保持バランスが良いな
ど、操作性にも優れています。
●開放F値はF2.8と非常に明るく、動きの激しいスポーツ写真や暗い所での撮影
に威力を発揮します。
●最短撮影距離は、AF撮影時2.3m、MF撮影時2.2mです。

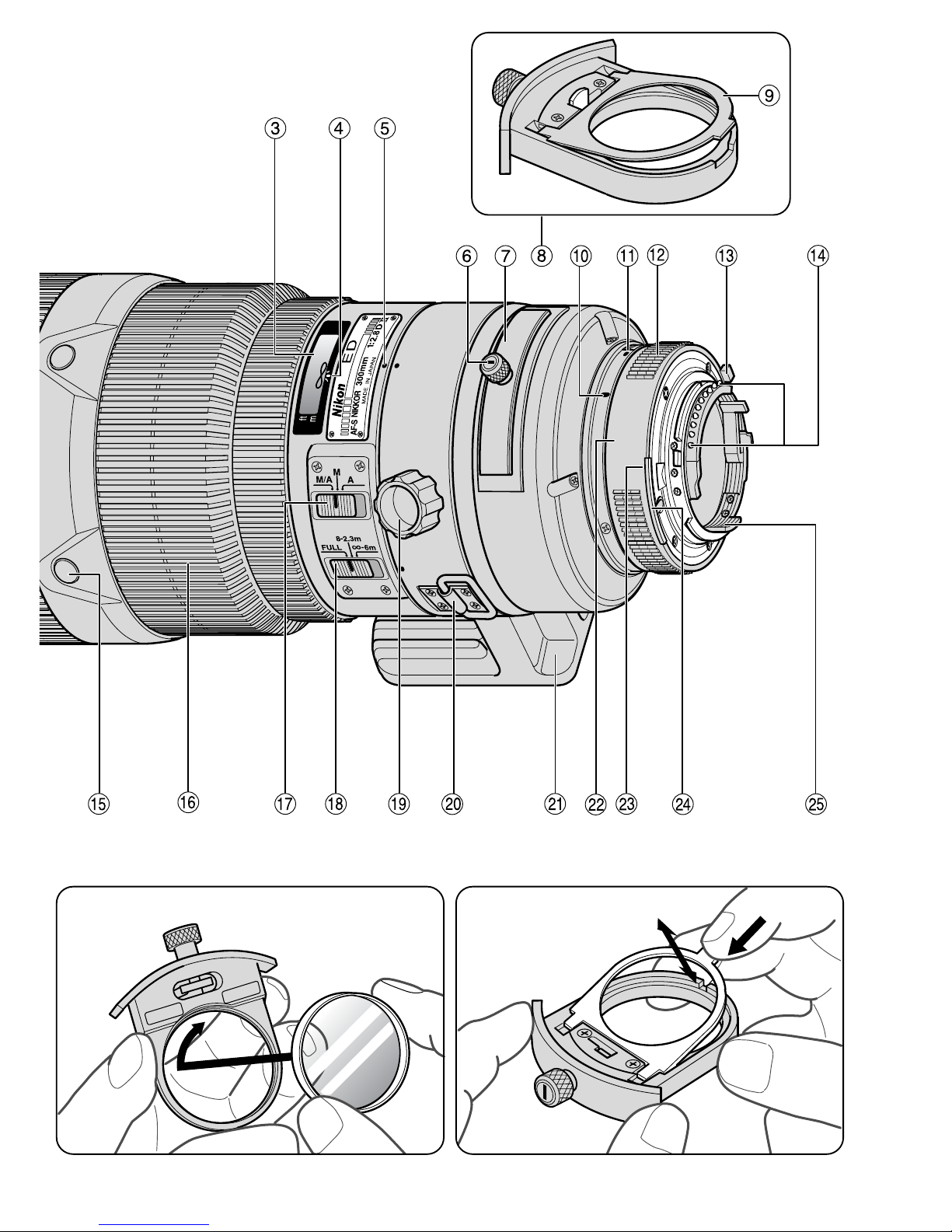

各部の名称
1かぶせフード HK-26
2クランプノブ
3距離目盛
4距離目盛基準線
5レンズ回転位置指標
6
フィルターホルダーつまみ
7フィルターホルダー
8
専用ゼラチンフィルター
ホルダー
9 ゼラチンフィルター押え板
!絞り指標／着脱指標
"
最小絞りロックレバー
#絞りリング
$最小絞り信号ガイド
（EE連動ガイド）
%CPU信号接点
&
フォーカスロックボタン
(距離リング
)フォーカスモード
切換えスイッチ
~フォーカス制限
切換えスイッチ
+三脚座止めネジ
,つり金具
-組込み式回転三脚座
.絞り目盛
/ファインダー内
直読用絞り目盛
:露出計連動ガイド
;開放F値連動ガイド
ニコン

7
J
注 記
●レンズのCPU信号接点は汚さないようにご注意ください。
●CPU信号接点を破損しますので、オート接写リングPK-1、PK-11/11A、
オートリング BR-4またはK1リングはご使用になれません。その他のアクセ
サリーとカメラボディとの組み合わせ使用に際しては、必ず各製品の使用説明
書も併せてご参照ください。
●ニコンF3AF用DX-1ファインダーと組み合わせての使用はできません。
フォーカスモード切換えスイッチ（図1）
ピント合わせは、フォーカスモード切換えスイッチの設定とカメラの組み合わせ
により、最適の方法をお選びください。
※シャッターボタンを半押し状態で距離リングを回すと、マニュアルフォーカ
スモードに切り換わります。その後、シャッターボタンから指を離すと、オ
ートフォーカスモードに戻ります。再度押すと、オートフォーカスで撮影で
きます。
F5、F4シリーズ、
F100、
F90X/F90各シリーズ、
F80シリーズ、F70D、
ニコン 、 プロネア 600 i 、
プロネアS、
D2H、D1シリーズ、D100
上記以外のAFカメラ
（F3AF除く）
MFカメラ
C
S
C
S
M
M
マニュアル優先
AF （※）
AF
フォーカスモード切換えスイッチの設定
M/A M A
MF
MF

（フォーカスエイド可）
MF 
（フォーカスエイド可）
MF 
（フォーカスエイド可）
MF 
（フォーカスエイド可）
MF
MF

（フォーカスエイド可）
カメラ
AF：オートフォーカス、MF：マニュアルフォーカス
フォーカスモード
（カメラ）

8
フォーカス制限切換えスイッチ（図2）
撮影距離に応じて、フォーカス制限切換えスイッチを設定すると、AF作動（ピ
ント合わせ）の時間を短縮できます。
使用可能カメラ：
F5、F4シリーズ、F100、F90X/F90各シリーズ、F80シリーズ、
F70D、 、プロネア600i、プロネアS、
D2H、D1シリー
ズ、D100
フォーカスロックボタン
AF作動中、フォーカスロックボタンを押している間は、ピントが固定されます。
フォーカスロックは、カメラ側の操作でも行えますが、先に操作した方が優先さ
れます。
使用可能カメラ：
F5、F4シリーズ、F100、F90X/F90各シリーズ、F80シリーズ、
F70D、 、プロネア600i、プロネアS、
D2H、D1シリー
ズ、D100
●フォーカスロックボタンの位置は、ご希望の位置に改造（回転）できます。詳
細は、ニコンサービスセンターまたはサービスステーションにお問い合わせく
ださい。
被写界深度
プレビュー（絞り込み）機構を持つカメラでは、撮影前に被写界深度を確認する
ことができます。
最小絞りロックレバー（図3）
プログラムオートやシャッター優先オートによる撮影時は、絞りリングを最小絞
りに固定しておくことができます。まずレンズの絞りリングを回し、最小絞り
（最も大きい数値）を絞り指標に合わせます。次に、最小絞りロックレバーを絞
りリングの方向にスライドし2つのオレンジ指標を合わせます。これで絞りリン
グは最小絞りでロックされます。ロックレバーを反対方向にスライドするとロッ
クは解除されます。
J
無限遠（∞）〜至近（2.3m）
フォーカスモード制限切換えスイッチの設定
FULL 8
-
2.3m ∞
-
6m
被写体までの距離
8m〜至近（2.3m）無限遠（∞）〜6m
ニコン
ニコン

9
J
ファインダースクリーンとの組み合わせ
■構図の決定やピント合わせの目的には
◎ 好適です。
○ 視野の一部が多少見にくくなりますが、撮影結果に全く影響がありません。
（） 中央部重点測光時の補正値です。F5カメラの場合は、カスタムセッティング No.18の
設定で測光値の補正を行います。F4シリーズカメラの場合は、ファインダースクリー
ン露出補正ダイヤルを回して補正します。
空欄 使用不適当です。ただし、Mスクリーンの場合、撮影倍率1／1倍以上の近接撮影に用
いられるため、この限りではありません。
注意： 上記以外のカメラでB2、E2、K2スクリーンをご使用の場合は、それぞれB、E、Kス
クリーンの欄をご覧ください。
組み込み式回転三脚座
カメラをタテ位置で撮影する場合などには、三脚座止めネジを緩め（反時計方向）、
任意の位置までレンズを回転して、ネジを締め（時計方向）てください。
●三脚の形状によっては、カメラのグリップを握った状態でカメラを回転した際、
三脚に手がぶつかることがありますので、ご注意ください。
かぶせフード HK-26
フードをご使用になる場合は、フードのクランプノブをしっかり締めてください。
レンズを収納する場合には、ご使用時と逆方向にフードをかぶせ、クランプノブ
をしっかり締めてください。
スクリーン
カメラ
F5+DP-30
◎
（+0.5）
◎
◎
◎
◎
（+0.5）
◎ ◎
◎ ◎
G4G3
G1
G2
H3
H4
H1
H2
BCDEEC-B
EC-E FJKLMP
R
TU
F4+DP-20
F4+DA-20
F3
F5+DA-30
A
◎
○
（+0.5）
○
（+0.5）
○
（-1.0）
○
（-1.0）
○ ○
○
○
○
○
○
◎
◎
◎
◎
◎
◎
◎
○
○
◎
◎
◎ ◎
◎
（+0.5）
◎
◎
◎
◎
◎ ◎◎
◎ ◎
◎
（+0.5）
◎
◎
◎
○ ○

10
フィルターホルダー（図4、5）
フィルター（52mm式ねじ込み式）は、必ず装着してください。装着しないと、
ピント面がズレて撮影されます。通常の撮影のために、NCフィルターが付属し
ています。紫外線をカットする場合は、L37Cフィルター、ガラスなどの非金属
面や水面の反射光をカットする場合は、組み込み式円偏光フィルター C-PL1L
をご使用ください。
1フィルターホルダーつまみを押し込みながら、つまみの白い指標がフィルタ
ーホルダーと平行になるように回し（反時計方向）ます。
2フィルターホルダーを抜き取り、フィルターをねじ込みます。
※フィルターホルダーは、レンズ側／被写体どちらの側に向けて取り付けても、
撮影に影響はありません。
専用ゼラチンフィルターホルダー （付属アクセサリー） （図6）
55mm径のゼラチンフィルターをご使用になれます。撮影の目的に合わせて、
装着してください。
レンズのお手入れと取り扱い上のご注意
●
レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたときは、柔らか
い清潔な木綿の布に無水アルコール（エタノール）を少量湿らせ、レンズの中心から
外周へ渦巻状に、拭きムラ、拭き残りのないように注意して拭いてください。
●
シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
●
レンズをケースに入れるときは、必ず、レンズキャップを前後に取り付けてください。
●
レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿のところを
避けて風通しのよい場所に保管してください。また、直射日光のあたるところ、ナフ
タリンや樟脳のあるところも避けてください。
●
レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますのでご注意
ください。
●
ストーブの前など、高温になるところに置かないでください。極端に温度が高くな
ると、外観の一部に使用している強化プラスチックが変形することがあります。
J

11
J
付属アクセサリー
●かぶせ式前キャップ ●裏ぶた LF-1 ●ストラップ LN-1●セミソフトケース
CL-L1 ●かぶせフード HK-26 ●52mmねじ込み式 NCフィルター ●専用ゼラ
チンフィルターホルダー
別売アクセサリー
●
トランクケース CT-305●52mmねじ込み式フィルター ●組み込式円偏光フィ
ルター C-PL1L ●テレコンバーター TC-14BS／TC-301S（いずれもAF不可）
●AF-Iテレコンバーター TC-14E／TC-20E●AF-Sテレコンバーター TC-14EⅡ／
TC-20EⅡ
仕様
型式： ニコンFマウントCPU内蔵Dタイプ、AFレンズ
焦点距離： 300mm
最大口径比： 1:2.8
レンズ構成： 8群11枚（EDガラス3枚、レンズ先端に保護ガラス1枚内蔵）
画角： 8°10′（IX240カメラ装着時6°40′、ニコンデジタルカメ
ラD2H、D1シリーズ、D100装着時5°20′）
撮影距離情報： カメラボディへの撮影距離情報出力可能
ピント合わせ： ニコン内焦方式（超音波モータによるオートフォーカス）、
マニュアルフォーカス可能
撮影距離目盛： ∞〜2.2m、8ft（併記）
最短撮影距離： AF時2.3m、MF時2.2m
絞り目盛： 2.8、4、5.6、8、11、16、22
最小絞りでロック可能
（ファインダー内直読用目盛併記）
絞り方式： 自動絞り
測光方式： CPU・AI方式のカメラボディでは開放測光、従来方式のカ
メラボディでは絞り込み測光
フォーカス制限
切換えスイッチ： FULL／8 - 2.3m／∞ - 6mの3段切換え
三脚座： 360°回転三脚座、90°レンズ回転位置指標付き
大きさ： 約124mm（最大径）× 約268.5mm（長さ：バヨネット
基準面からレンズ先端まで）、全長約277mm
質量（重さ）： 約2560g

12
Ch
J
E
G
F
S
IT
Ck
Introduction
Thank you for purchasing the AF-S Nikkor ED 300mm f/2.8DII IF. This is a high-
grade, internal focusing (IF) lens employing a Silent Wave Motor to drive the
focusing mechanism, thus the “S” designation. As a result, autofocusing is smooth,
silent, and almost instantaneous.
Major features
•Autofocusing possible with Nikon F5, F4-Series, F100, F90X/N90s*, F90-Series/
N90*, F80-Series/N80-Series*, F70-Series/N70*, F65-Series/N65-Series*,
Pronea 600i/6i*, Pronea S cameras and the Nikon Digital Cameras D2H,
D1-Series, and D100. Also provided: autofocusing with manual override, autofocus
range limiting via a focusing limit switch, and a focus lock button capable of
locking focus on the lens.
•Many magnesium alloy parts are used inside to reduce weight, making it easier to
shoot without a tripod.
•Manual focusing using focus assist possible with all Nikon AF camera bodies,
except the F3AF.
•For more accurate exposure control, subject distance information is transmitted
from the lens to the camera body, providing 3D Matrix Metering and 3D Multi-
Sensor Balanced Fill-Flash with appropriate Nikon cameras and Speedlights.
•Featuring a maximum aperture of f/2.8, this lens is very effective for shooting fast-
moving sports events or images in the dark.
•Closest focusing distances of 2.3m (7.5 ft.) (AF) and 2.2m (7.2 ft.) (MF) are
provided. *Sold exclusively in the USA.
Nomenclature
1Lens hood HK-26
2Lens hood screw
3Distance scale
4Distance index line
5Lens rotating position indices
6Filter holder knob
7Filter holder
8Dedicated gelatin filter holder
9Gelatin filter holder plate
!Aperture index/Mounting index
"Minimum aperture lock lever
#Aperture ring
$Minimum aperture signal post
(EE servo coupling post)
%CPU contacts
&Focus lock button
(Focus ring
)Focus mode switch
~Focusing limit switch
+Tripod collar lock screw
,Strap eyelet
-Built-in rotating tripod collar
.Aperture scale
/Aperture-direct-readout scale
:Meter coupling ridge
;Aperture indexing post

13
Ch
J
E
G
F
S
IT
Ck
Important!
•Be careful not to soil or damage the CPU contacts.
•Do not attach the following accessories to the lens, as they might damage the
lens CPU contacts: Auto Extension Ring PK-1, PK-11/11A, Auto Ring BR-4 and
K1 Ring.
Other accessories may not be suitable when this lens is used with certain camera
bodies. For details, refer to instruction manual for each product.
•This lens is not compatible when used with a Nikon F3AF camera with the AF
Finder DX-1 attached.
Focusing (Fig. 1)
Set your camera’s focus mode selector according to this chart:
** To focus manually, rotate the focus ring while lightly pressing the shutter release
button. Remove your finger from the shutter release button to cancel manual focus
mode and resume autofocus.
C
S
C
S
M
M
M/A M A
Camera’s focus mode Lens’ focus mode
F5, F4-Series, F100
F90X/N90s*,
F90-Series/N90*
F80-Series/N80-Series*
F70-Series/N70*
F65-Series/N65-Series*
Pronea 600i/6i*,
Pronea S,
D2H, D1-Series, and D100
Nikon AF cameras
(except for F3AF)
Autofocus with
manual priority**
Other Nikon cameras
(except for F3AF)
Manual focus
* Sold exclusively in the U.S.A.
Autofocus
Manual focus
(Focus assist is available.)
Manual focus
(Focus assist is available.)
Manual focus
(Focus assist is available.)
Cameras

14
Ch
J
E
G
F
S
IT
Ck
To limit the range of autofocus (Fig. 2)
With AF operation, set the focusing limit switch according to the pre-determined
distance range for the subject(s) to reduce focusing time.
Usable cameras: F5, F4-Series, F100, F90X/N90s, F90-Series/N90, F80-Series/
N80-Series, F70-Series/N70, F65-Series/N65-Series,
Pronea 600i/6i, Pronea S, and D2H, D1-Series, and D100.
Focus lock
With autofocus operation, focus is locked while pressing the focus lock button.
Although the AF-Lock function can be set on both camera and lens, priority is given
to whichever is set first.
Usable cameras: F5, F4-Series, F100, F90X/N90s, F90-Series/N90, F80-Series/
N80-Series, F70-Series/N70, F65-Series/N65-Series,
Pronea 600i/6i, Pronea S, and D2H, D1-Series, and D100.
•The position of the focus lock button on this lens can be modified. For information,
please contact an authorized Nikon dealer or service center.
Depth of field
If your camera has a depth of field preview (stop-down) button or lever, depth of field
can be observed while looking through the camera viewfinder.
Minimum aperture lock (Fig. 3)
For programmed auto or shutter-priority auto exposure shooting, use the minimum
aperture lock lever to lock the lens aperture at f/22.
1Set the lens to its minimum aperture (f/22) by aligning it with the aperture index.
2Slide the lock lever toward the aperture ring, so the two orange dots are aligned.
To release the lock, slide the lever in the opposite direction.
Infinity (∞) to close (2.3m)
(7.5 ft.)
Focusing limit zones provided
FULL 8
-
2.3m ∞
-
6m
Focusing
distance
8m (26.2 ft.) to close
(2.3m) (7.5 ft.)
Infinity (∞) to 6m
(19.7 ft.)

15
Ch
J
E
G
F
S
IT
Ck
Recommended focusing screens
Various interchangeable focusing screens are available for certain Nikon SLR
cameras to suit any picture-taking situation. The ones recommended for use with this
lens are:
◎Excellent focusing
○Acceptable focusing
Slight vignetting or moiré patterns appear in the viewfinder, but not on the film.
( ) Indicates degree of exposure compensation needed (Center-Weighted metering only). For F5
cameras, compensate using Custom Setting #18 on the camera body. For F4-Series cameras,
compensate using the Exposure Compensation Dial for the focusing screen.
Blank box means not applicable. Since type M screen can be used for both macrophotography at a 1:1
magnification ratio and for photomicrography, it has different applications than other screens.
When using the B2, E2 and K2 focusing screens in cameras other than those listed above, refer to the
columns for the B, E and K screens.
Built-in rotating tripod collar
When shooting vertical pictures, loosen the tripod collar lock screw by turning it
counterclockwise, rotate the lens to an appropriate position, then tighten the screw
clockwise.
•When holding the camera by its handgrip and rotating the camera with the lens
in its tripod collar, your hand may bump into the tripod, depending on the tripod
in use.
Lens hood HK-26
When using the HK-26 lens hood, tighten the lens hood screw securely. To store the
HK-26, attach it in the reverse position and tighten the lens hood screw.
Screen
Camera
F5+DP-30
◎
（+0.5）
◎
◎
◎
◎
（+0.5）
◎ ◎
◎ ◎
G4G3
G1
G2
H3
H4
H1
H2
BCDEEC-B
EC-E FJKLMP
R
TU
F4+DP-20
F4+DA-20
F3
F5+DA-30
A
◎
○
（+0.5）
○
（+0.5）
○
（-1.0）
○
（-1.0）
○ ○
○
○
○
○
○
◎
◎
◎
◎
◎
◎
◎
○
○
◎
◎
◎ ◎
◎
（+0.5）
◎
◎
◎
◎
◎ ◎◎
◎ ◎
◎
（+0.5）
◎
◎
◎
○ ○

16
Ch
J
E
G
F
S
IT
Ck
Filter holder (Fig. 4, 5)
Always use a filter. The slip-in filter holder is provided with a 52mm screw-in Nikon
NC filter. Use an L37C filter to cut ultraviolet rays and a slip-in circular polarizing
filter C-PL1L to cut unwanted reflections from non-metallic surface such as glass or
water.
1Press down on the filter holder knob, and turn counterclockwise until the white
line on the knob is at a right angle to the axis of the lens.
2Pull the holder out and screw in the filter into the holder.
•The filter holder can be attached either facing lens or camera side without having
any effect on your pictures.
Dedicated gelatin filter holder (Fig. 6)
(supplied accessories)
A 55mm slip-in gelatin filter holder is supplied with the lens to match your shooting
purposes.
Lens care
•Clean the lens surface with a blower brush. To remove dirt and smudges, use a
soft, clean cotton cloth or lens tissue moistened with ethanol (alcohol) or lens
cleaner. Wipe in a circular motion from center to outer edge, taking care not to
leave traces or touch other parts.
•Never use thinner or benzene to clean the lens as this might damage the lens, result
in a fire, or cause health problems.
•When storing the lens in the lens case, attach both front and rear caps.
•When the lens will not be used for a long time, store it in a cool, dry place to
prevent mold. Also store the lens away from direct sunlight or chemicals such as
camphor or naphthalene.
•Do not get water on the lens or drop it in water as this will cause it to rust and
malfunction.
•Reinforced plastic is used for some parts of the lens. To avoid damage, never leave
the lens in an excessively hot place.

17
Ch
J
E
G
F
S
IT
Ck
Supplied accessories
• Slip-on front lens cap • Rear lens cap LF-1 • Strap LN-1 • Semi-soft case
CL-L1 • Lens hood HK-26 • 52mm screw-in NC filter • Dedicated gelatin filter
holder
Optional accessories
• Heavy duty case CT-305 • Other 52mm screw-in filters • Slip-in circular
polarizing filter C-PL1L • Teleconverter TC-14B, TC-301 (autofocus operation
impossible) • AF-I teleconverter TC-14E, TC-20E • AF-S teleconverter TC-14EII,
TC-20EII
Specifications
Type of lens: D-type AF Nikkor lens having built-in CPU and Nikon
bayonet mount
Focal length: 300mm
Maximum aperture: f/2.8
Lens construction: 11 elements in 8 groups (3 ED elements) (1 built-in
protective glass on the front of the lens)
Picture angle: 8°10´ (6°40´ with IX240 system cameras, 5°20´ with
the Nikon Digital Cameras D2H, D1-Series, D100)
Distance information: Output to camera body
Focusing: Nikon Internal Focusing (IF) system (utilizing an internal
Silent Wave Motor); manually via separate focus ring
Shooting distance scale: Graduated in meters and feet from 2.2m (8 ft.) to
infinity (∞)
Closest focusing distance: 2.3m (7.5 ft.) in AF mode, 2.2m (7.2 ft.) in MF mode
Aperture scale: f/2.8– f/22 on both standard and aperture-direct-readout
scales
Minimum aperture lock: Provided
Diaphragm: Fully automatic
Exposure measurement: Via full-aperture method with AI cameras or cameras
with CPU interface system; via stop-down method for
other cameras
Focus limit switch: Provided; three ranges available: FULL, 8–2.3m,
or ∞–6m
Tripod collar: Rotatable through 360°, lens rotating position indices
every 90°
Dimensions: Approx. 124mm dia. x 268.5mm extension from the
camera’s lens mounting flange; overall length is approx.
277mm
Weight: Approx. 2560g (5.6 lbs.)

18
Ch
J
E
G
F
S
IT
Ck
Einführung
Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S Nikkor ED
300 mm f/2.8DII IF entgegenbringen. Dieses hochwertige Objektiv mit
Innenfokussierung (IF) und Silent Wave Motor (S) bietet einen besonders schnellen
und nahezu geräuschlosen Autofukusbetrieb.
Die wichtigsten Merkmale
•Autofokusbetrieb mit den Nikon Kameras F5, Serie F4, F100, F90X, Serie F90,
Serie F80, Serie F70, Serie F65, Pronea 600i, Pronea S und Nikon Digitalkameras
D2H, Serie D1, und D100. Zusätzliche Funktionen: Autofokus-Modus mit
manueller Einstellmöglichkeit, Autofokuszeitbegrenzung über Schalter und
Verriegelung des Objektivfokus mit Taste
•Zahlreiche Teile aus Magnesiumlegierung im Inneren zur Gewichtsreduzierung, so
daß Aufnahmen aus der Hand erleichtert werden.
•Manuelles Fokussieren mit Einstellhilfe bei allen Nikon-Autofokuskameras
außer F3AF.
•Für noch genauere Belichtungsregelung wird die Aufnahmedistanz vom Objektiv
zur Kamera übermittelt und es stehen 3D-Matrix-Messung sowie 3D-Multi-Sensor-
Aufhellblitzbetrieb (mit geeigneten Nikon Kameras und Speedlights) zur Verfügung.
•Dank einer größten Blende von f/2,8 eignet sich das Objektiv ausgezeichnet für
Aufnahmen bei Dunkelheit oder von dynamisch bewegten Sportereignissen.
•Mindesteinstellabstand von 2,3 m (bei AF) und 2,2 m (bei MF)
Nomenklatur
Gegenlichtblende HK-26
Halteschraube der Gegenlichtblende
Entfernungsskala
Entfernungs Indexlinie
Positionsindizes für Objektivdrehung
Filterhalterknopf
Filterhalter
Spezieller Gelatine-Filterhalter
Halteplatte für Gelatinefilter
Blendenindex/Objektivindex
Verriegelung für kleinste Blende
Blendenring
Signalstift für kleinste Blende
(Kupplungsstift für automatische Blendensteuerung)
CPU-Kontakte
Fokussier-Verriegelungstaste
Entfernungseinstellring
Fokussierschalter
Fokussier-Begrenzungsschalter
Feststellschraube des
Stativanschlusses
Ösen für den Schulterriemen
Eingebauter Stativanschluß
Blendenskala
Skala für Blendendirekteinspiegelung
Steuerkurve
Anschlag für Blendenkupplung
%
&
(
)
~
+
,
-
.
/
:
;
1
2
3
4
5
6
7
8
9
!
"
#
$

19
Ch
J
E
G
F
S
IT
Ck
Achtung!
•Halten Sie die CPU-Kontakte peinlich sauber, und schützen Sie sie vor
Beschädigung!
•Folgendes Zubehör darf nicht an das Objektiv angesetzt werden, da es die CPU-
Kontakte beschädigen könnte: Automatik-Zwischenring PK-1, PK-11/PK-11A,
Automatikring BR-4 und Zwischenring K1. Anderes Zubehör kann bei Verwendung
des Objektivs mit gewissen Kameramodellen ungeeignet sein. Einzelheiten
entnehmen Sie bitte der jeweiligen Bedienungsanleitung.
•Das Objektiv ist nicht zur Verwendung mit der Nikon F3AF mit angesetztem
AF-Sucher DX-1 geeignet.
Fokussieren (Abb. 1)
Wählen Sie den Fokussiermodus der Kamera anhand der folgenden Tabelle:
*Zur manuellen Scharfeinstellung drehen Sie den Entfernungseinstellring und tippen
dabei gleichzeitig den Auslöser an. Durch Freigabe des Auslösers wird die
manuelle Fokussierung deaktiviert und wieder auf Autofokus-Modus geschaltet.
C
S
C
S
M
M
M/A M A
Fokussiermodus
der Kamera
Fokussiermodus des Objektivs
F5, Serie F4, F100,
F90X, Serie F90,
Serie F80, Serie F70,
Serie F65,
Pronea 600i, Pronea S,
D2H, Serie D1, und D100
Nikon-AF-Kamera
(außer F3AF)
Autofokus-Modus
mit manueller
Einstellmöglichkeit*
Andere Nikon-Kameras
(außer F3AF) Manuelles Fokussieren
Autofokus
Modus
Manuelles Fokussieren
(Entfernungsmessung verfügbar)
Manuelles Fokussieren
(Entfernungsmessung verfügbar)
Manuelles Fokussieren
(Entfernungs-
messung verfügbar)
Kamera

20
Ch
J
E
G
F
S
IT
Ck
Begrenzung des Autofokusbereichs (Abb. 2)
Zur Reduzierung der Autofokuszeit stellen Sie im Autofokus-Modus den Fokussier-
Begrenzungsschalter gemäß dem vorgegebenen Objektabstand ein.
Geeignete Kameras: F5, Serie F4, F100, F90X, Serie F90, Serie F80, Serie F70,
Serie F65, Pronea 600i, Pronea S, D2H, Serie D1 und D100.
Fokusverriegelung
Im Autofokus-Modus wird während des Drückens der Fokus-Verriegelungstaste die
aktuelle Scharfeinstellung beibehalten. Die AF-Verriegelungsfunktion läßt sich an
Kamera und Objektiv einstellen, wobei jedoch der jeweils zuerst eingestellte Bereich
Vorrang genießt.
Geeignete Kameras: F5, Serie F4, F100, F90X, Serie F90, Serie F80, Serie F70,
Serie F65, Pronea 600i, Pronea S, D2H, Serie D1 und D100.
•Die Einbauposition der Fokus-Verriegelungstaste an diesem Objektiv ist verlegbar.
Näheres hierzu erfahren Sie beim Nikon-Fachhändler oder Nikon-Kundendienst.
Schärfentiefe
Verfügt die Kamera über eine Taste oder einen Hebel zur Schärfentiefe-Vorschau
(Abblendung), so läßt sich die Schärfentiefe im Kamerasucher verfolgen.
Verriegelung auf kleinster Blende (Abb. 3)
Für Programm- und Blendenautomatik muß der Blendenring auf kleinster Öffnung
(22) verriegelt werden.
1Drehen Sie den Blendenring, bis die Blendenzahl 22 dem Blendenindex
gegenübersteht.
2Schieben Sie den Riegel in Richtung auf den Blendenring, so daß die beiden
orangefarbenen Punkte aufeinander ausgerichtet sind.
Zur Entriegelung schieben Sie den Riegel in die entgegengesetzte Richtung.
unendlich (∞) bis
Nahbereich (2,3 m)
Mögliche Fokussier-Begrenzungsbereiche
FULL 8
-
2.3m ∞
-
6m
Aufnahmeentfernung 8 m bis
Nahbereich (2,3 m)
unendlich (∞) bis
6 m
