Nikon AF-S NIKKOR 14-24mm f/2.8G ED User manual

AF-S NIKKOR
14-24mm f/2.8 ED
Nano Crystal Coat
Jp
En
De
Fr
Es
Se
Nl
It
Ck
Ch
Kr
使用説明書
(P. 2–11)
Instruction Manual (PP. 12–21)
Bedienungsanleitung (S. 22–29)
Manuel d'utilisation (P. 30–37)
Manual de instrucciones (PP. 38–47)
Bruksanvisning (S. 48–55)
Instructiehandleiding (P. 56–65)
Manuale di istruzioni (PP. 66–75)
(P. 76–85)
(P. 86–93)
(P. 94–103)

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う
可能性が想定される内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想
定される内容および物的損害の発生が想定される内容を示しています。
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。こ
の「安全上のご注意」は製品を安全に正しく使用していただき、あなたや他の人々
への危害や財産への損害を未然に防止するために、重要な内容を記載しています。お
読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。
表示について
表示と意味は次のようになっています。
注意
警告
警告
分解したり修理・改造をしないこと
感電したり、異常動作をしてケガの原因となります。
落下などによって破損し、内部が露出したときは、露出部に手
を触れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店またはニコンサービス機関に修理を
依頼してください。
接触禁止
すぐに修理依頼を
分解禁止
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的
な注意内容（左図の場合は感電注意）が描かれています。
記号は、禁止（してはいけないこと）の行為を告げるものです。図の中や近くに
具体的な禁止内容（左図の場合は分解禁止）が描かれています。
●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに
具体的な強制内容（左図の場合は電池を取り出す）が描かれています。
Jp
2

警告
熱くなる、煙が出る、こげ臭いなどの異常時は、速やかにカメ
ラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となります。電池を取り出
す際、やけどに十分注意してください。電池を抜いて、販売店また
はニコンサービス機関に修理を依頼してください。
水につけたり水をかけたり、雨にぬらしたりしないこと
発火したり感電の原因となります。
引火・爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で使
用すると、爆発や火災の原因となります。
レンズまたはカメラで直接太陽や強い光を見ないこと
失明や視力障害の原因となります。
注意
ぬれた手でさわらないこと
感電の原因になることがあります。
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
逆光撮影では、太陽を画角から十分にずらすこと
太陽光がカメラ内部で焦点を結び、火災の原因になることがあります。
画角から太陽をわずかに外しても火災の原因になることがあります。
使用しないときは、レンズにキャップをつけるか太陽光のあた
らない所に保管すること
太陽光が焦点を結び、火災の原因になることがあります。
三脚にカメラやレンズを取り付けたまま移動しないこと
転倒したりぶつけたりしてケガの原因になることがあります。
窓を閉め切った自動車の中や直射日光が当たる場所など、異常
に温度が高くなる場所に放置しないこと
内部の部品に悪い影響を与え、火災の原因となることがあります。
水かけ禁止
使用禁止
見ないこと
感電注意
移動禁止
放置禁止
保管注意
保管注意
電池を取る
すぐに修理依頼を
放置禁止
3
Jp

4
Jp
AB
各部の名称 :（ ）参照頁
1固定フード（外せません）
2フォーカスリング（P.7）
3距離目盛
4距離目盛基準線
5ズームリング（P.8）
6焦点距離目盛
7焦点距離目盛基準線
8レンズ着脱指標
9レンズマウントゴムリング（P.6）
!CPU信号接点（P.6）
"フォーカスモード切り換えスイッチ
（P.7）
●
レンズ面が他の物に触れ易いので、撮影しないときやレンズの取り付け、取
り外しの際には、レンズキャップを装着して、汚れやキズにご注意ください。

5
Jp
カメラ別の使用可能機能表
使用できる機能には制限・制約がある場合があります。カメラの使用説明書
もご確認ください。
※1：PにはAUTO（オート）モード、イメージプログラムモードを含みます。
※2：Mモードの設定はありません。
1.はじめに
このたびはニッコールレンズをお買い上げいただき、誠にありがとうござい
ます。このレンズは、高速で静かなAF（オートフォーカス）撮影を可能に
するレンズ内超音波モーター（サイレント・ウェーブ・モーター）駆動方式
を採用した高性能なズームレンズです。
■ 主な特長
●AF（オートフォーカス）撮影およびMF（マニュアルフォーカス）撮影の
切り換えが簡単にできるフォーカスモード切り換えスイッチを装備してい
ます。
●AF撮影中にも瞬時にマニュアルフォーカスモードに切り換えることので
きる「マニュアル優先オートフォーカス」機能を装備しています。
カメラ
露出モード
P※1 SAM
F3AF、F-601、F-501、MF
カメラ （F-601M を除く ）
○○○○○
×
○○○○○
○○○○○
○○○××
○○ ○ ○
×○○××
×××××
○：使用可 ×：使用不可
オート
フォーカス
F6、F5、F100、F80
シリーズ 、 ニコン U2、 ニコン U
プロネア600i、プロネアS※2
F4 シリーズ 、F90X シリーズ 、F90 シリーズ 、F70D
ニコン Us、F60D、F50D、F-401 シリーズ
F-801 シリーズ 、F-601M
D3、D2シリーズ、D1シリーズ、D300、D200、
D100、D80、D70シリーズ、D50、D40シリーズ

6
Jp ●被写体までの距離情報をカメラボディー側に伝達する機能を備え、3Dマ
ルチパターン測光機能を持ったカメラとの組み合わせでは、より的確な露
出制御を実現します。
●ニコン独自のED（特殊低分散）ガラスによる色収差の補正とともに、非
球面レンズや良好なボケ味が得られる円形絞りの採用により優れた光学性
能、描写性能を発揮します。
●ナノクリスタルコート（Nano Crystal Coat）を一部のレンズに施した
ことにより、強い太陽光が当たるスポーツ撮影から、スポットライトのあ
る室内撮影まで、クリアーな画像を提供します。
●最短撮影距離0.28m（焦点距離18mm〜24mm）または0.3m（焦点距
離18mm未満）までの近接撮影が可能です。
■ 注 記
レンズキャップ部分をつかんで、レンズ（カメラ）を持ち上げないでください。
レンズキャップが外れて、レンズやカメラが落下する恐れがあります。
●レンズのCPU信号接点!は汚さないようにご注意ください。
●ニコンDXフォーマットのニコンデジタル一眼レフカメラ（D2シリーズ、
D50など）に装着すると、対角線画角は90°― 61°となり、35mm
判換算では焦点距離約21mm― 36mm相当になります。
●レンズマウントゴムリング9が破損した場合は、そのまま使用せず販売
店またはニコンサービスセンターに修理を依頼してください。

7
Jp

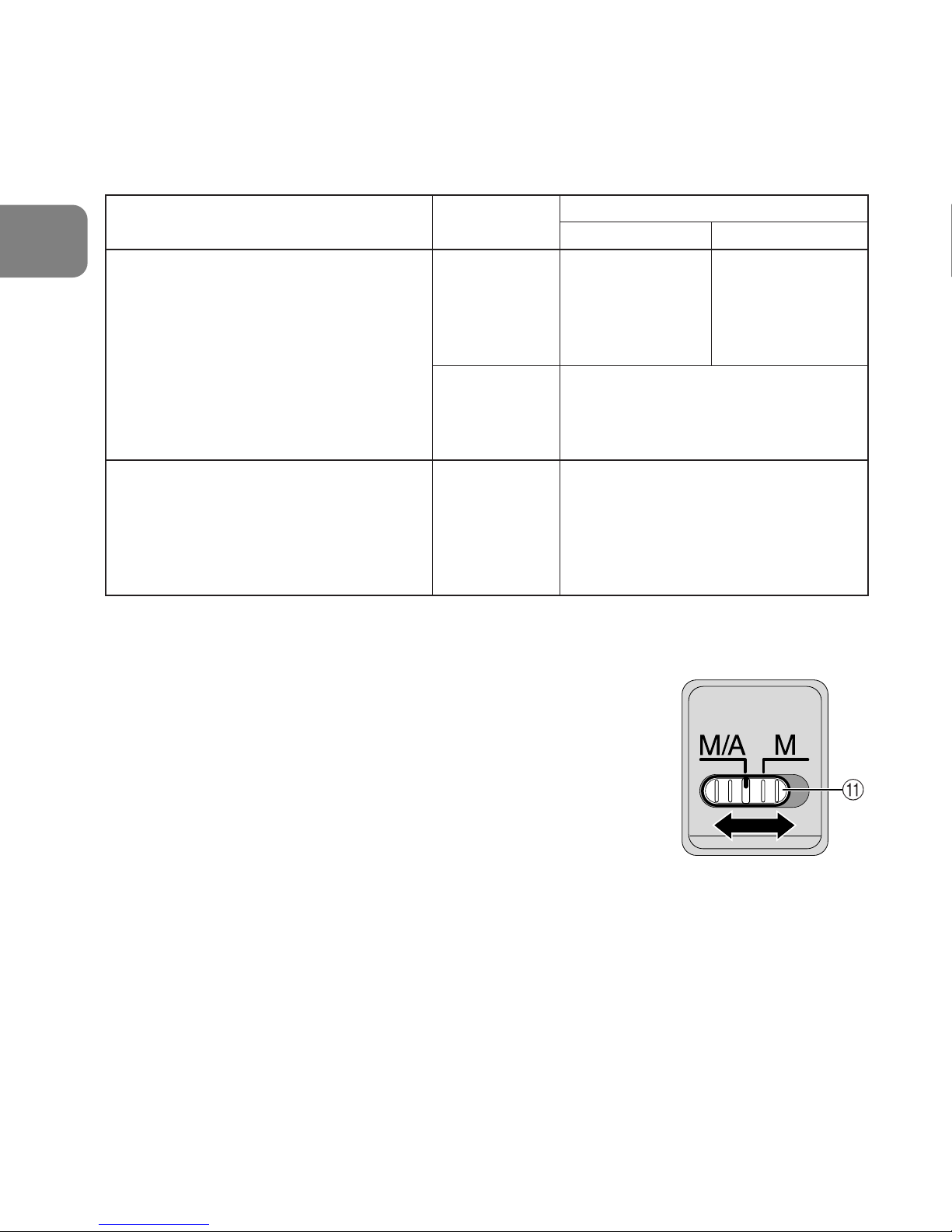

2.ピント合わせの方法
ご使用のカメラや撮影目的によって、下表のようなピント合わせが選択でき
ます。
■M/A（マニュアル優先オートフォーカス）モードの使い方
1フォーカスモード切り換えスイッチ"を［M/A］にセットします。
●スイッチは、指標が合うようにセットしてください。
2AF（オートフォーカス）撮影時、シャッターボタン
を半押ししたまま、あるいはカメラのAF作動ボタン
を保持したまま、フォーカスリング2を手で回転さ
せると、瞬時にMF（マニュアルフォーカス）撮影
が行えます。
3シャッターボタンの半押しやAF作動ボタンを再度操
作するとAFで撮影が可能となります。
■オートフォーカスが苦手な被写体について
「広角・超広角レンズのオートフォーカス撮影について」（110ページ）
をご覧ください。
レンズの設定モード
カメラ MM/A
マニュアル
フォーカス撮影
（フォーカスエイド可）
マニュアルフォーカス撮影のみ
（F-601Mを除きフォーカスエイド可）
マニュアルフォーカス撮影のみ
（フォーカスエイド可）
マニュアル優先
オートフォーカス撮影

ニコンUs、F60D、F50D、
F-801
シリーズ 、
F-401
シリーズ 、F-601M
カメラの
フォーカス
モード
AF
（C/S）
AF
（C/S）
MF
MF
D3、D2シリーズ、
D1シリーズ、D300、D200、
D100、D80、D70シリーズ、
D50、D40シリーズ、F6、
F5、F4シリーズ、F100、
F90Xシリーズ、F90シリーズ、
F80シリーズ、F70D、ニコン
U2、ニコンU、
プロネア600i、プロネアS

8

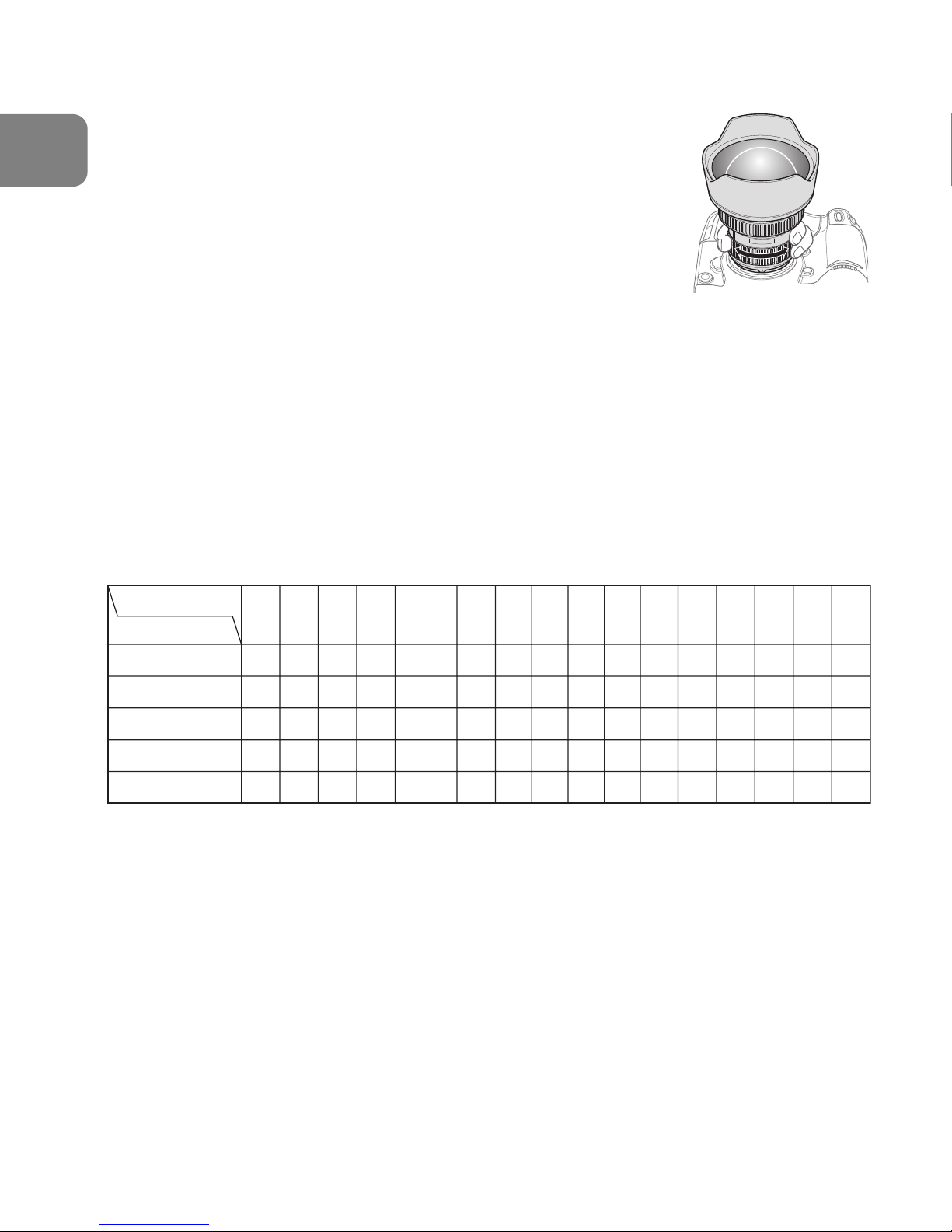

Jp 3.ズーミングと被写界深度（P.104）
撮影を行う場合は、ズームリング5を回転させ構図を
決めてから、ピント合わせを行ってください。プレビ
ュー（絞り込み）機構を持つカメラでは、撮影前に被
写界深度を確認することができます。
4.絞り値の設定
絞り値は、カメラ側で設定してください。
5.カメラ内蔵フラッシュ使用時のご注意
カメラの内蔵フラッシュを使用すると、フラッシュの光がレンズでさえぎら
れて、写真の一部に影ができます。（ケラレが発生します。）
6.ファインダースクリーンとの組み合わせ
■構図の決定やピント合わせの目的には
◎： 好適です
○：
視野の一部が多少見にくくなりますが、撮影結果には全く影響がありません。
―： 各カメラに存在しないファインダースクリーンです。
空欄： 使用不適当です。ただし、Mスクリーンの場合、撮影倍率1/1倍以上の近接
撮影に用いられるため、この限りではありません。
注意
・上記以外のカメラでB、Eスクリーンをご使用の場合は、それぞれB、Eスクリー
ンの欄をご覧ください。
スクリーン
カメラ
F5+DP-30 ◎◎
○
○
―
◎―
―
―
―
―
―◎―◎
―◎―◎
G1 G2 G3 G4BCE
EC-B
EC-E FJKLMPU
F4+DP-20
F4+DA-20
F5+DA-30
A
◎
◎
◎
◎
◎
◎
◎
◎
―
―
◎
◎
◎
◎
◎
◎
◎
◎
F6 ―― ― ―◎◎ ◎◎― ――――◎

9
Jp
7.レンズのお手入れと取り扱い上のご注意
●レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたとき
は、柔らかい清潔な木綿の布に無水アルコール（エタノール）または市販
のレンズクリーナーを少量湿らせ、レンズの中心から外周へ渦巻状に、拭
きムラ、拭き残りのないように注意して拭いてください。
●シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
●ご使用にならない時は、レンズ表面の汚れや傷を防ぐために、レンズキャ
ップを取り付けてください。
●レンズをケースに入れるときは、必ず、レンズキャップを前後に取り付け
てください。
●レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿の
ところを避けて風通しのよい場所に保管してください。また、直射日光の
あたるところ、ナフタリンや樟脳のあるところも避けてください。
●レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますの
でご注意ください。
●ストーブの前など、高温になるところに置かないでください。極端に温度が
高くなると、外観の一部に使用している強化プラスチックが変形することが
あります。
8.付属アクセサリー
●かぶせ式レンズキャップ ●裏ぶた LF-1●セミソフトケース CL-M3
9.使用できないアクセサリー
●テレコンバーター：全種類 ●オート接写リング：PKリング全種類
●Kリング：全種類 ●オートリング：BR-2A/BR-4●ベローズアタッチメ
ント：全種類 ●フィルター ●アタッチメントリング SX-1
※その他のアクセサリーでも、使用できない場合があります。アクセサリーの使
用説明書でご確認ください。

10
Jp 10.仕 様
型式： ニコンFマウントCPU内蔵Gタイプ、AF-Sズームレンズ
焦点距離： 14mm― 24mm
最大口径比： 1：2.8
レンズ構成： 11群14枚（EDレンズ2枚、非球面レンズ3枚、ナノク
リスタルコート1面）
画角： 114°― 84°（ニコンデジタル一眼レフカメラ
［ニコンDXフォーマット］装着時：90°― 61°）
(IX240カメラ装着時：102°― 71°)
焦点距離目盛： 14、15、16、18、20、24mm
撮影距離情報： カメラボディーへの撮影距離情報出力可能
ズーミング： ズームリングによる回転式
ピント合わせ： IF（ニコン内焦）方式、超音波モーターによるオートフォ
ーカス、マニュアルフォーカス可能
撮影距離目盛： ∞〜0.28m、1ft.（併記）
最短撮影距離： 0.28m（焦点距離18mm〜24mm）、0.3m（焦点距離
18mm未満）
絞り羽根枚数： 9枚（円形絞り）
絞り方式： 自動絞り
絞りの範囲： f2.8― 22
測光方式： 開放測光
大きさ： 約98mm（最大径）× 131.5mm（バヨネットマウン
ト基準面からレンズ先端まで）
質量： 約1000g
●仕様、外観の一部を、改善のため予告なく変更することがあります。

11
Jp

12
En
Notes on Safety Operations
CAUTION
Do not disassemble
Touching the internal parts of the camera or lens could result in injury. Repairs
should be performed only by qualified technicians. Should the camera or lens
break open as the result of a fall or other accident, take the product to a Nikon-
authorized service representative for inspection after unplugging the product
and/or removing the battery.
Turn off immediately in the event of malfunction
Should you notice smoke or an unusual smell coming from the camera or lens,
remove the battery immediately, taking care to avoid burns. Continued operation
could result in injury. After removing or disconnecting the power source, take the
equipment to a Nikon-authorized service representative for inspection.
Do not use the camera or lens in the presence of flammable gas
If the electronic equipment is operated in the presence of flammable gas, it could
result in an explosion or a fire.
Do not look at the sun through the lens or viewfinder
Viewing the sun or other strong light sources through the lens or viewfinder could
cause permanent visual impairment.
Keep out of reach of children
Particular care should be taken to prevent infants from putting the batteries or
other small parts into their mouths.
Observe the following precautions when handling the camera
and lens
•Keep the camera or lens unit dry. Failure to do so could result in a fire or
electric shock.
•Do not handle or touch the unit with wet hands. Failure to do so could result in
electric shock.
•In backlit shooting, keep the sun well out of the frame.
The sunlight could focus into the lens body and cause a fire. When the sun gets
close to the frame, it can also cause a fire.

13
En
•When the lens will not be used for a long time, attach both front and rear lens
caps and store the lens away from direct sunlight. Failure to do so could result
in a fire, as the lens might focus sunlight onto an object.
Nomenclature ( ): Reference page
1Fixed lens hood
2Focus ring (p.16)
3Distance scale
4Distance index line
5Zoom ring (p.17)
6Focal length scale
7Focal length index line
8Mounting index
9Lens mount rubber gasket (p.15)
!CPU contacts (p.15)
"Focus mode switch (p.16)
AB
•Because of the shape of the lens, its surface can be easily damaged when
coming into contact with other objects. To protect the lens, always attach the
lens cap when not using it, and when mounting to or detaching it from the
camera.

14
En
Usable cameras and available functions
There may be some restrictions or limitation for available functions. Refer to your
camera instruction manual for details.
*Sold exclusively in the USA. **Sold exclusively in the USA and Canada.
*1 P includes AUTO (General-Purpose Program) and Vari-Program System.
*2 Manual (M) is not available.
1. Introduction
Thank you for purchasing the AF-S NIKKOR 14-24mm f/2.8G ED lens. This is a
high-grade, internal focusing (IF) lens employing a Silent Wave Motor to drive the
focusing mechanism, thus the “S” designation. As a result, autofocusing is
smooth, silent, and almost instantaneous.
■Major features
•Autofocus (A) or manual (M) mode can easily be selected with the Focus mode
switch.
•Autofocusing with manual override is provided, allowing instant change from
autofocusing to manual focusing.
Cameras Autofocus
Exposure mode
P*1SAM
쑗쑗쑗쑗쑗
҂
쑗쑗쑗쑗쑗
쑗쑗쑗쑗쑗
쑗쑗쑗҂҂
쑗쑗쑗쑗
҂쑗쑗҂҂
҂҂҂҂҂
쑗: Possible ҂: Impossible
D3, D2-Series, D1-Series, D300, D200, D100, D80,
D70-Series, D50, D40-Series
F6, F5, F100, F80-Series/N80-Series*,
F75-Series/N75-Series*, F65-Series/N65-Series*
Pronea 600i/6i*, Pronea S*2
F4-Series, F90X/ N90s*, F90-Series/N90*,
F70-Series/N70*
F60-Series/ N60*, F55-Series/N55-Series*,
F50-Series/N50*, F-401x/N5005*, F-401s/ N4004s*,
F-401/N4004*
F-801s/N8008s*, F-801/N8008*, F-601M/N6000*
F3AF, F-601/N6006*, F-501/N2020**,
Nikon MF cameras (except F-601M/N6000*)

15
En
•More accurate exposure control is possible when this is mounted on a Nikon
camera having 3D Matrix Metering capability, because subject distance
information is transferred from the lens to the camera body.
•The use of three aspherical and two ED (extra-low dispersion) lens elements
ensures sharp pictures virtually free of color fringing. Also, by utilizing a 9-blade
diaphragm that produces a nearly circular aperture, out-of-focus images in front
of or behind the subject are rendered as pleasing blurs.
•The Nano Crystal Coat on one lens element ensures clear images under various
shooting conditions, from sunny outdoors to spotlighted interior scenes.
•The closest focusing distance possible is 0.28m (0.92 ft.) at 18mm – 24mm, or
0.3m (0.98 ft.) at less than 18mm.
■Important
Do not lift the lens, even when unmounted, by the lens cap. The lens cap can
become detached, causing the lens or camera to fall.
•Be careful not to soil or damage the CPU contacts !.
•When mounted on Nikon digital SLR (Nikon DX format) cameras, such as the
D2-Series and D50, the lens’ picture angle becomes 90°– 61° and its 35mm
equivalent focal length range is approx. 21mm – 36mm.
•If the lens mount rubber gasket 9is damaged, be sure to visit the nearest
Nikon authorized dealer or service center for repair.

16
En
2. Focusing
Set your camera’s focus mode selector according to this chart.
■Autofocus with manual override (M/A mode)
1Set the Focus mode switch "to [M/A].
Note: Be sure to set the switch so that the indicator
aligns with [M/A] precisely.
2Autofocus is provided, but you can manually override the
focus by operating the separate Focus ring 2while
lightly depressing the shutter release button or the AF
start (AF-ON) button on the camera.
3To cancel manual override, again lightly depress the
shutter release button or the AF start button on the
camera. This will return the camera to autofocus mode.
■Getting good results with autofocus
Refer to “Notes on using wide or super-wide angle AF Nikkor lenses” (p. 110).
Lens’ focus mode
Cameras MM/A
Camera’s
focus mode
D3, D2-Series, D1-Series, D300, D200,
D100,
D80, D70-Series, D50,
D40-Series, F6, F5, F4-Series,
F100,
F90X/ N90s*, F90-Series/N90*,
F80-Series/N80-Series*,
F75-Series/N75-Series*, F70-Series/N70*,
F65-Series/N65-Series*,
Pronea 600i/6i*, Pronea S
F60-Series/N60*, F55-Series/N55-Series*,
F50-Series/N50*,
F-801s/N8008s*, F-801/N8008*,
F-601M/N6000*, F-401x/N5005*,
F-401s/ N4004s*, F-401/N4004*
AF
(C/S)
MF
AF
(C/S)
MF
Manual focus
(Focus assist is available,
except with the F-601M/N6000*.)
Autofocus with
manual priority
Manual focus
(Focus assist
is available.)
Manual focus
(Focus assist is available.)
* Sold exclusively in the USA.

17
En
3. Focusing, zooming, and depth of field (p.104)
First turn the zoom ring 5until the desired composition is
framed in the viewfinder before focusing. If your camera
has a depth of field preview (stop-down) button or lever,
depth of field can be observed while looking through the
camera viewfinder.
4. Setting the aperture
Set the aperture on the camera body.
5. Taking flash pictures with cameras having
built-in flash
Vignetting occurs when using these cameras because the light emitted
from the flash may be obstructed by the lens barrel.
6. Recommended focusing screens
Various interchangeable focusing screens are available for certain Nikon SLR
cameras to suit any picture-taking situation. The ones recommended for use with
this lens are:
:Excellent focusing
:Acceptable focusing
Slight vignetting or moiré patterns appear in the viewfinder, but not on the film.
—: Not available.
F5+DP-30 ◎ ◎
○
○
―
◎ ―
―
―
―
―
― ◎ ― ◎
― ◎ ― ◎
G1 G2 G3 G4BCE
EC-B
EC-E FJKLMPU
F4+DP-20
F4+DA-20
F5+DA-30
A
◎
◎
◎
◎
◎
◎
◎
◎
―
―
◎
◎
◎
◎
◎
◎
◎
◎
F6 ― ― ― ―◎ ◎ ◎◎ ― ― ― ― ― ◎
Screen
Camera

18
En
Blank box means not applicable. Since type M screen can be used for both macro-
photography at a 1:1 magnification ratio and for photomicrography, it has
different applications than other screens.
•When using the B and E focusing screens in cameras other than those listed
above, refer to the columns for the B and E screens.
7. Lens care
•Clean the lens surfaces with a blower brush. To remove dirt and smudges, use a
soft, clean cotton cloth or lens tissue moistened with ethanol (alcohol) or lens
cleaner. Wipe in a circular motion from center to outer edge, taking care not to
leave traces or touch other parts of the lens.
•Never use thinner or benzene to clean the lens as this might damage it, result
in a fire, or cause health problems.
•When the lens is not in use, attach the lens cap to protect the front lens
element.
•When storing the lens in its lens case, attach both front and rear caps.
•When the lens will not be used for a long time, store it in a cool, dry place to
prevent mold. Also store the lens away from direct sunlight or chemicals such
as camphor or naphthalene.
•Do not get water on the lens or drop it in water as this will cause it to rust and
malfunction.
•Reinforced plastic is used for certain parts of the lens. To avoid damage, never
leave the lens in an excessively hot place.
8. Standard accessories
•Slip-on front lens cap • Rear lens cap LF-1 • Semi-soft case CL-M3

19
En
9. Incompatible accessories
• Teleconverters (all models) • Auto Ring BR-2A/BR-4 and all models of Auto
Extension Ring PK, K Ring, Bellows focusing attachment and filter • Attachment
Ring SX-1
Other accessories may not be suitable for use with this lens. For details, carefully
read your accessories instruction manual.
10. Specifications
Type of lens: G-type AF-S Zoom-Nikkor lens with built-in CPU and
Nikon bayonet mount
Focal length: 14mm–24mm
Maximum aperture: f/2.8
Lens construction: 14 elements in 11 groups (2 ED glass, 3 aspherical
and 1 Nano Crystal Coat-deposited lens elements)
Picture angle: 114° – 84° [90° – 61° with Nikon digital SLR
(Nikon DX format) cameras; 102° – 71° with IX240
system cameras]
Focal length scale: 14, 15, 16, 18, 20, 24mm
Distance information: Output to camera body
Zoom control: Manually via separate zoom ring
Focusing: Nikon Internal Focusing (IF) system (utilizing an
internal Silent Wave Motor); manually via separate
focus ring
Shooting distance scale: Graduated in meters and feet from 0.28m (1 ft.) to
infinity (∞)
Closest focus distance: 0.28m (0.92 ft.) at 18mm – 24mm, 0.3m (0.98 ft.)
at less than 18mm

20
En
No. of diaphragm blades: 9 pcs. (rounded)
Diaphragm: Fully automatic
Aperture range: f/2.8 – 22
Exposure measurement: Via full-aperture method
Dimensions: Approx. 98mm dia. x 131.5mm extension from the
camera’s lens mount flange
Weight: Approx. 1,000g (35.3 oz)
Specifications and designs are subject to change without any notice or obligation
on the part of the manufacturer.
