GİRİŞ
Bu el kitabıNilfisk halıtemizleme makinenizden en iyi şekilde yararlanmanız amacıyla hazırlanmıştır. Makineyi çalıştırmadan önce bu el kitabını
dikkatle okuyun.
Bu ürün sadece ticari kullanım amacıyla tasarlanmıştır.
PARÇALAR VE SERVİS
Gerektiği zaman tamirler , fabrikada eğitilen servis personelini çalıştıran ve Nilfisk –Adnvance’in orijinal yedek parçalarınıve aksesuarlarınısağlayan
yetkili Nilfisk Servis Merkezi tarafından yapılmalıdır.
Parçaların tamiri ve servis için aşağıda belirtilen NILFISK –ADVANCE SATICISINI arayın. Lütfen makinenizin Model ve Seri numarasınıbelirtin.
İSİM PLAKASI
Makinenizin Model numarasıve Seri numarası, makine üstündeki isim plakasında yer almaktadır. Bu bilgi , makine için yedek parça siparişi verirken
gerekli olacaktır. Aşağıdaki boşluğa, ileride bakmak için makinenizin model numarasınıve seri numarasınıyazın.
MODEL NUMARASI ______________________________________________
SERİNUMARASI ________________________________________________
MAKİNENİN KASADAN ÇIKARILMASI
Makine teslim edildiğinde, nakliye kartonunu ve makineyi hasar bakımından dikkatle inceleyin. Eğer bir hasar varsa, incelenmek üzere nakliye kartonunu
saklayın. Navlun hasar bildirisinde bulunmak için hemen Nilfisk Müşteri Hizmetleri Bölümü ‘nü arayın.
revised 12/08

A-4 / TÜRKÇE
A-4 - FORM NO. 56041671 - AX 410
ÖNEMLİGÜVENLİK ÖNLEMLERİ
Bu makine sadece ticari kullanım içindir, örneğin normal ev kullanımıamacıdışında otellerde, okullarda, hastanelerde, dükkanlarda ve
ofislerde kullanılır.
Elektrikli bir cihazıkullanırken şu aşağıdakiler dahil gerekli güvenlik önlemleri alınmalıdır.
Bu makineyi kullanmadan önce talimatlarıdikkatle okuyun.
UYARI!
Yangın, elektrik çarpmasıveya yaralanma riskini azaltmak için;
* Makineyi fişi takılıolarak tek başına bırakmayın. Kullanılmadığında veya servisten önce fişi prizden çekin.
* Elektrik çarpmasından kaçınmak için yağmurda bırakmayın. Kapalıalanlarda saklayın.
* Makinenin bir oyuncak gibi kullanılmasına izin vermeyin. Çocukların yanında kullanırken çok dikkat edilmelidir.
* Sadece bu el kitabında tanımlandığıgibi kullanın ve imalatçının tavsiyelerine uyun.
* Hasarlıkordonu veya fişi kullanmayın. Eğer makine uygun çalışmıyorsa veya düşürülmüşse, hasar görmüşse , dışarıda bırakılmışsa,
suya düşürülmüşse, servis merkezine veya satıcısına başvurun.
* Kordonu çekmeyin, kordonu sap veya taşıyıcıolarak kullanmayın, kordonun üstüne kapıyıkapatmayın veya kordonu keskin
kenarların etrafından veya köşelerden çekmeyin. Kordonun üstünde herhangi bir cihazıçalıştırmayın. Kordonu, ısınmışyüzeylerden
uzak tutun.
* Fişi kordonundan çekerek prizden çekmeyin. Fişi prizden çekmek için kordonu değil fişi tutarak çekin.
* Cihazıveya fişini ıslak ellerle tutmayın.
* Açıklıklara herhangi bir obje koymayın veya açıklıklar herhangi bir şekilde bloke olmuşken kullanmayın. Açıklıklardaki tozları, saçları,
kıllarıve hava akışınıazaltabilecek diğer şeyleri temizleyin.
* Giysileri, saçı, parmaklarıve vücudun diğer sıkışabilecek parçalarınıaçıklıklardan ve hareket eden parçalardan uzak tutun.
* Sigara, kibrit veya sıcak kül gibi yanan veya tüten herhangi bir şeyi veya tehlikeli tozlarıtoplamayın.
* Fişi prizden çekmeden önce tüm kontrolleri kapatın.
* Merdivenlerde temizlik yaparken ekstra dikkat gösterin
* Gaz gibi alev alıcıveya yanıcısıvılarıtoplamayın veya bu tip maddelerin olduğu yerlerde makineyi kullanmayın.
* Eğer egzozdan köpük veya sıvıgelirse hemen gücü kapatın. Sorun devam ederse Nilfisk’e başvurun.
* Sprey nozulundan püskürtülen sıvı, sıcaklığı, basıncıveya kimyasal içeriği nedeniyle tehlikeli olabilir.
* Sadece makineyle temin edilen veya talimat el kitabında tanımlanan fırçalarıkullanın. Başka fırçaların kullanılmasıgüvenliğe zarar
verebilir.
BU TALİMATLARI SAKLAYIN
revised 12/08

TÜRKÇE / A-5
FORM NO. 56041671 - AX 410 - A-5
TOPRAKLAMA TALİMATLARI
Bu cihaz topraklanmalıdır. Makine bozulduğunda, temin edilen topraklama elektrik çarpmasıriskini azaltmak için yeterli direnci sağlar. Bu makine , ekipman topraklama
iletkenine ve topraklama fişine sahip bir kordonla temin edilir. Fiş, uygun bir şekilde takılmışolan ve lokal yönetmeliklere göre topraklanmışolan uygun bir prize
takılmalıdır.
TEHLİKE!
Ekipman topraklama iletkeninin uygun olmayan şekilde bağlanması, elektrik çarpmasıriskine yol açabilir. Prizin uygun şekilde topraklanmış
olup olmadığıkonusundaki şüphenizi gidermek için yetkili bir elektrikçiye veya servis personeline başvurun. Makineyle temin edilen fişi
değiştirmeyin- eğer bu prize uymuyorsa, yetkili bir elektrikçiye uygun bir priz taktırın.
Eğer topraklama pimi hasarlıysa veya kırılmışsa fişi değiştirin.
Kordondaki yeşil (veya yeşil/ sarı) tel topraklama telidir. Fişi değiştirirken tel sadece topraklama pimine takılmalıdır. Bu makineye bağlıolan uzatma kordonları12 gauge
olmalıdır, üç çatal dişli fişi ve prizi olan üç telli kordon. 50 feet (15m) ‘den daha uzun uzatma kordonu kullanmayın.

A-6 / TÜRKÇE
A-6 - FORM NO. 56041671 - AX 410
1
2
3
4
14
5
13
6
7
8
11
12
9
9A
9B
MAKİNENİZİN TANITIMI
1 Solüsyon düğmesi
2 Aksesuar Solüsyon hortumu
3 Kirli su hortumu
4 Kirli su haznesi kubbe kapağı
5 Kirli su haznesi
6 Solüsyon deposu (Temiz su haznesi)
7 Vakum pabucu için pim bırakması
8 Vakum pabucu
9 Nozul seçme tokmağı
9A Bakım modu
9B Onarım modu
11 Domuz kuyruğu kordonu
12 Kirli su haznesi boşaltma hortumu
13 Solüsyon eleği
14 Otomatik duba kapaması
revised 12/10

TÜRKÇE / A-7
FORM NO. 56041671 - AX 410 - A-7
MAKİNENİZİN TANIMI (DEVAMI)
15 Solüsyon boşaltma hortumu/seviye göstergesi
16 Sap bırakma pedalı
17 Fırça basıncıkontrol tokmağı
18 Toplama hortumu bağlantısı
19 Sap tertibatı
20 Sap aleti tertibatı
21 Sap açısıayarlama tokmakları
22 Fırça motoru devre kesicisi
23 Güç & Çıkarma/ aksesuar düğmesi
25 Çıkarma/ aksesuar düğmesi
26 Güç düğmesi
revised 12/08

A-8 / TÜRKÇE
A-8 - FORM NO. 56041671 - AX 410
MAKİNENİN KULLANIM İÇİN HAZIRLANMASI
SOLÜSYON DEPOSUNUN DOLDURULMASI
1 Güç düğmesini OFF’a (O) getirin ve makineyi fişten çekin.
2 Kirli su hortumunu çıkarın. Kirli su haznesini makineden kaldırın ve bir yana koyun.
3 Kimyasal kabın üstündeki talimatlarıokuyun. Daha sonra , makinenizin solüsyon deposunun su kapasitesi ile (için 8 galon/30 litre) karıştırmak için
uygun kimyasal miktarınıhesaplayın.
4 Kimyasalısolüsyon deposuna (6) dökün ve depoyu sıcak suyla doldurun (maksimum sıcaklık 54°C/130°F). NOT: Solüsyon deposunu fazla
doldurmayın. Maksimum dolum seviyesi, solüsyonun depo açıklığıüstündeki kenarın alt kısmına ulaşma seviyesidir. Şekil 4’e bakın.
5 Kirli su haznesini makineye geri yerleştirin. NOT: Kirli su haznesinin solüsyon deposuna uygun şekilde oturmasınısağlayın.
DİKKAT!
Halıiçin üretilmişolan düşük köpüklü, sıvıdeterjanlar kullanın.
AX 410’U KALLINMADAN ÖNCE
AX 410’u kullanmadan önce temizlenecek olan halıyıiyice vakumlayın.
HALININ ÖN SPREYLENMESİ
Temizlemeden önce lekelere ve çok geçilen yerlere sprey sıkın. Elle tutulan şişe sprey veya basınçlı“Hudson” tipi sprey kullanın. Spreyi, kimyasal
imalatçının talimatlarına göre karıştırın.
TEMİZLEME PLANI
Temizleme işlemine başlamadan önce, temizlenecek alanıinceleyin ve planınızıyapın. Temizlenecek yeri bölümlere ayırın. Her 2 inch (5cm) geçişin
üstünden tekrar geçin.
ŞEKIL 4
revised 12/08

TÜRKÇE / A-9
FORM NO. 56041671 - AX 410 - A-9
MAKİNENİN ÇALIŞTIRILMASI
1 Bu el kitabındaki Makinenin Kullanım için hazırlanmasıbölümündeki talimatlarıokuyun.
2 Kolu, çalışma konumuna indirmek için Kol Bırakma Pedalına (16) basın.
3 Sap yükseklik ayarlama tokmaklarını(21) gevşetin ve sap yüksekliğini operatör için en rahat pozisyona getirin. İstenen yükseklik elde edildiğinde
tokmaklarıyeniden sıkıştırın.
4 Eğer iki sprey nozulu takılmışsa nozul seçme tokmağını(9) “bakım” (9A) veya “onarım” (9B) moduna ayarlayın.
Bakım modu (9A): sık yapılan yüzey temizliği için tavsiye edilen düşük solüsyon akışı
Onarım modu (9B): daha az sık yapılan yüzey temizliği için tavsiye edilen yüksek solüsyon akışı
5 Makinenin fişini uygun bir prize takın. Vakum motorunu, solüsyon pompasınıve fırça motorunu çalıştırmak için,
Çıkarma/Aksesuar düğmesi (25) üstünde çıkarma pozisyonunu seçin ( fırça sembolü) ve sonra güç düğmesini (26)
ON (I) pozisyonuna getirin.
6 Fırça basıncınıayarlayın. Fırça basıncınıazaltmak için fırça basınç kontrol tokmağını(17) saat yönünün aksine çevirin
ve basıncıarttırmak için saat yönünde çevirin.
7 Solüsyonu dağıtmak için solüsyon düğmesine (1) sürekli bastırın. Solüsyon düğmesi (1) bırakıldığında solüsyon akışı
duracaktır.
8 Temizliğe makineyi düz çizgide çekerek ve her 2 inch (5 cm) geçişin üstünden tekrar geçerek başlayın. Halıdan solüsyonun tamamen çıkarılmasını
sağlamak için dönüşlerden önce solüsyon/fırça motor düğmesini (1) bırakın.
9 Kirli su haznesi kubbe kapağıgörüşkapısına (4) giren sıvıyıizleyin. Eğer Kirli su haznesinde çok fazla köpük varsa, Kirli su haznesine köpük
giderici kimyasal ekleyin.
DİKKAT!
Sıvıveya köpük vakum motoruna girmeden önce kirli su haznesini boşaltın.
Eğer kirli su haznesine giren sıvıyoksa veya çok az varsa, Solüsyon boşaltma hortumu/ Seviye göstergesini (15) kontrol edin ; solüsyon deposu
boşolabilir. Solüsyon deposunu, su ve uygun miktarda temizleme kimyasalıile doldurun. Solüsyon deposunu her doldurmak gerektiğinde kirli su
haznesini boşaltın.
10 Kirli su haznesinde, kirli su haznesi dolu olduğunda vakum sistemini bloke etmek için otomatik duba kapatması(14) bulunur. Vakum motorunun
sesindeki ani bir değişiklikte duba kapanır. Duba kapandığında, Kirli su haznesi boşaltılmalıdır. Makine solüsyonu dağıtmaya devam edebilir
ancak duba kapalıolduğunda suyu toplamayacaktır.
11 Operatör temizlemeyi durdurmak isterse veya kirli su haznesi doluysa, Solüsyon/Fırça motor düğmesini (1) bırakın. Sonra güç düğmesini OFF (O)
‘a getirin ve fişi prizden çekin.
12 Makineyi belirtilen atık su “ATMA YERİNE “ götürün ve kirli su haznesini boşaltın. Boşaltmak için, kirli su haznesi boşaltma hortumunu (12) arka
saklama askısından çekin, sonra fişi çekin. (Suyun ani kontrolsüz akışınıönlemek için hortum ucunu depodaki su seviyesinin üstünde tutun.)
Solüsyon deposunu yeniden doldurun ve temizliğe devam edin.
AKSESUARLARIN KULLANILMASI
Aksesuarlarıkullanmak için , kirli su hortumu bağlantısındaki (18) kirli su hortumunu (3) sökün. Aksesuarın çözelti hortumunu, makinenin Aksesuar
Çözelti Hortumuna (2) takın. Aksesuarlarıkullanırken, Çıkarma/aksesuar düğmesini (23 veya 25) aksesuar pozisyonuna getirin ( çubuk sembolü)
AX 410 ile kullanılabilecek aksesuarlar için Nilfisk Satıcısına danışın.
SERT ZEMİN TAKIMLARI

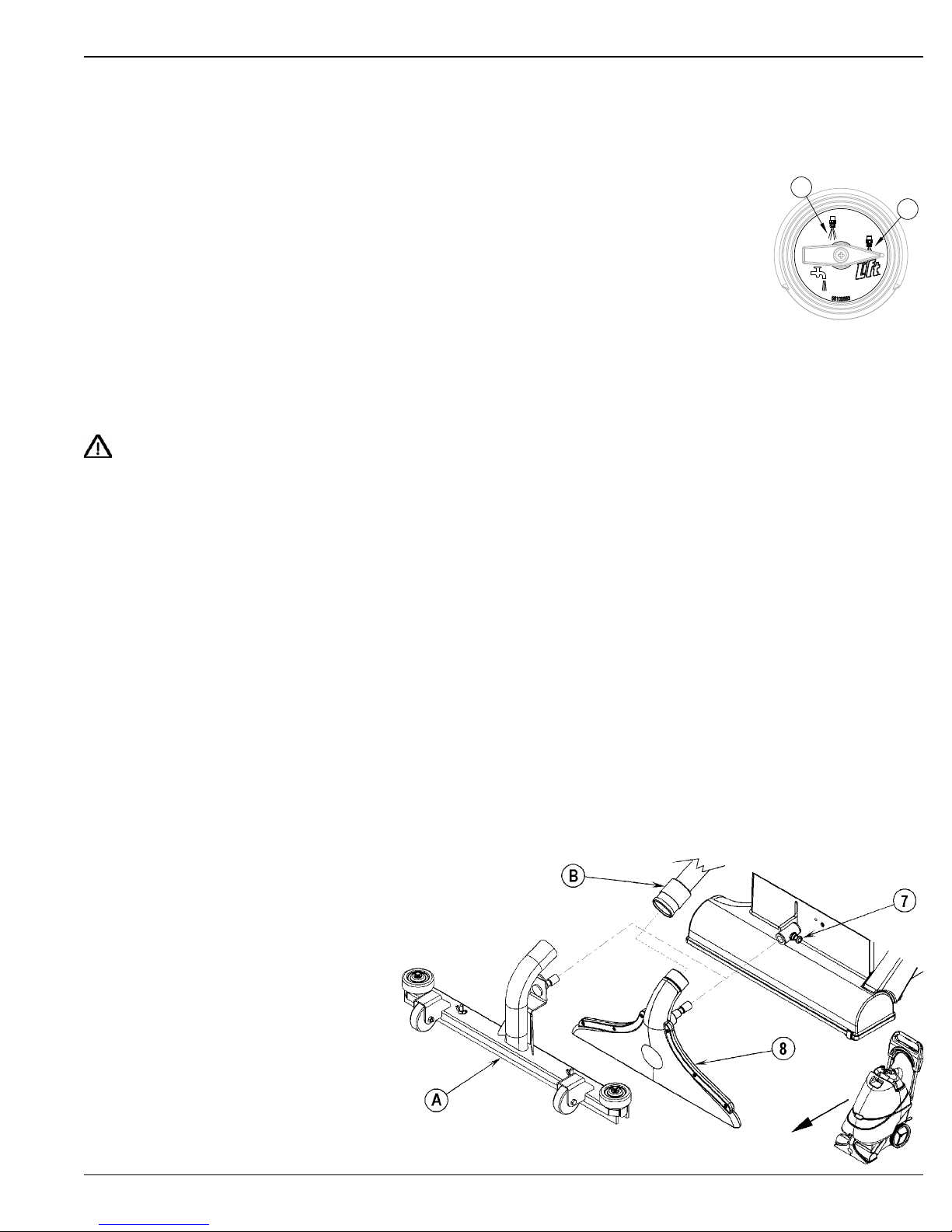

Vakum pabucu, sert zeminlerde kullanılmak üzere
çıkarılıp seçmeli lastik Süpürge takımıyla (A)
değiştirilebilir. Şekil 5’e bakın. Vakum pabucu ,
pim çıkarması(7) çekilerek ve vakum pabucu (8)
kaydırılarak çıkarılabilir. Sonra kirli su hortumunu (B)
vakum pabucundan sökün ve lastik süpürge takımını
takın. Lastik süpürge takımını, vakum pabucu için
kullanılan aynımontaj yerine takın. Pim çıkarmasını
çekin ve lastik süpürge takımınıyerine kaydırın.
ŞEKIL 5
revised 12/10
9A
9B

A-10 / TÜRKÇE
A-10 - FORM NO. 56041671 - AX 410
MAKİNEYİKULLANDIKTAN SONRA
1 Güç düğmesini OFF (O)’a getirin. Güç kordonunu (10) prizden çekin. Kordonu sarın ve kordon kancasına asın.
2 Solüsyon deposunu boşaltmak için, solüsyon boşaltma hortumunu (15) çekin. Hortumu belirtilen atık su “ATMA YERİNE “ yöneltin. Depoyu temiz
suyla çalkalayın. Solüsyon hortumlarınıkontrol edin; hasarlıysa değiştirin.
3 Kirli su haznesini boşaltmak için, boşaltma hortumunu (12) askısından alın. Hortumu belirtilen “ATIK ATMA YERİNE” yöneltin ve fişi çıkarın (ani
ve kontrolsüz atık su çıkışınıönlemek için hortumun ucunu depodaki su seviyesinin üstünde tutun ). Depoyu temiz suyla çalkalayın, boşaltma ve
kirli su hortumlarınıkontrol edin ve hasarlıolanlarıdeğiştirin.
4 Fırçayıçıkarın, ılık suyla çalkalayın ve halıtüyü , kıl gibi kirleri çıkarın.
5 Kirli su hortumunu (3) Kirli su haznesi kubbe kapağından (4) çıkarın ve kirleri kirli su hortumundan ve vakum pabucundan çıkarmak için ılık suyla
yıkayın.
6 Makineyi nemli bir bezle silin. Aşındırıcıkimyasallar veya solventler kullanmayın.
7 Saklamadan önce gerekli bakımıyapın.
BAKIM PROGRAMI
Bakım yapılacak parça Günlük Haftalık Aylık
Elektrikli fırçayıkontrol edin/temizleyin X
Depolarıve hortumlarıkontrol edin/temizleyin X
Vakum kapama dubasınıkontrol edin ve temizleyin X
Vakum pabucunu temizleyin X
“Bakım” Sprey nozulunu temizleyin X
Solüsyon eleğini kontrol edin ve temizleyin X
*Karbon fırçalarınıkontrol edin X
*Nilfisk servis teknisyeninden vakum motoru karbon fırçalarınıyılda bir kez veya her 300 çalışma saatinden sonra kontrol etmesini isteyin. Fırça motoru karbon fırçaları
her 500 saatte bir veya yılda bir kez kontrol edilmelidir.
ÖNEMLİ!
Karbon fırçalarının bakımının yapılmamasından kaynaklanan motor hasarı, garanti altında değildir. SınırlıGaranti bildirisine bakın.
8 Makineyi temiz, kuru bir yerde depo kubbe kapağıaçık olarak saklayın. Donmadan uzak tutun.
9 Makineyi saklama pozisyonunda bırakın. Bu fırçanın ömrünü uzatacak ve fırçanın performansınıkoruyacaktır.
Sap bırakma pedalını(16) kaldırın ve sonra makineyi saklama pozisyonuna getirmek için sap tertibatını(19) ittirin.
VAKUM PABUCU BAKIMI
Vakum pabucunu günlük olarak kontrol edin. Herhangi bir saç, kıl gibi kirleri çıkarın. Şekil 6’ya bakın. Vakum pabucu, pim bırakması(7) çekilerek ve
vakum pabucu (8) kaydırılarak çıkarılabilir. Sonra Kirli su hortumunu pabuçtan sökün.
ŞEKIL 6
revised 12/08

TÜRKÇE / A-11
FORM NO. 56041671 - AX 410 - A-11
SPREY NOZULU BAKIMI
Sprey nozulunu (C) haftada bir kez çıkarın. Şekil 7’e bakın. Kimyasal artıklarıçıkarmak için nozulu
bir gece sirkeye yatırın.
SOLÜSYON ELEĞİ BAKIMI
Haftada bir kez (veya gerekirse daha sık) solüsyon eleğini (13) temizleyin. Solüsyon ve toplama depolarınıboşaltın. Kirli su haznesini makineden
kaldırın ve bir kenara koyun. Solüsyon deposunun içini çalkalayın ve solüsyon fitresini çıkarmak için vidasınıgevşetin.
GÜÇ KORDONU BAKIMI
Haftada bir kez (veya gerekirse daha sık) , çatlak veya hasar gören izolasyon, kordonda veya fişte açıkta duran teller ve hasarlıveya eksik toprak pimi
bakımından güç kordonunu kontrol edin. Eğer kordon veya fişhasarlıysa, hemen değiştirilmelidir.
FIRÇA BASINCININ AYARLANMASI
Fırça basıncınıazaltmak için Fırça basınç kontrol tokmağını(19) saat yönünün aksine çevirin ve basıncıarttırmak için saat yönünde çevirin.
ELEKTRİKLİFIRÇA BAKIMI
Fırçayıher gün kontrol edin. Herhangi bir kıl, tüy gibi kirleri çıkarın. Makine kullanılmadığında, saklama pozisyonunda saklanmalıdır .Bu fırçanın
ömrünü uzatacak ve fırçanın performansınıkoruyacaktır.
FIRÇANIN ÇIKARILMASI
DİKKAT!
Fırçalarıdeğiştirmeden önce güç düğmesini OFF (O)’a getirin ve fişi prizden çekin.
1 Solüsyon deposunu boşaltın. Kirli su haznesini makineden kaldırın , boşaltın ve depoyu bir kenara koyun.
2 Sap tertibatını(19) saklama pozisyonuna getirin ve makineyi geriye yatırın.
3 Şekil 7’ye bakın. Sürme parçası(D) pimlerin yere paralel olduğu yerine oturana kadar fırçayıittirin.
4 Fırça tutma mandalıyla (E) ucundan fırçayıkavrayın ve düz çekin.
5 Sürme parçasının ucuna yeni fırçayıtakın ve fırçayıtutma mandalına kilitlenene kadar ittirin. ŞEKIL 7
revised 12/08

A-12 / TÜRKÇE
A-12 - FORM NO. 56041671 - AX 410
SORUN GİDERME
Eğer aşağıda listelenen olasınedenler sorunun bir kaynağıdeğilse, o zaman bu belirtiler çok daha ciddi demektir. Hemen Nilfisk Servis Merkezine
başvurun.
DEVRE KESİCİNİN ARIZALANMASI
Devre kesici (20) ,kontrol paneli üzerinde bulunur ve elektrik devresini ve fırça motorunu fazla yüklü şartlara bağlıhasardan korur. Eğer devre kesicide
arıza olursa nedenini belirlemeye çalışın.
Fırça devre kesicisi (5 Amp) Olasınedenler şöyle olabilir:
1 Fırça sürmesinin etrafında pislik toplanmışolabilir (pisliği çıkarın)
2 Fırça ayarıçok düşüktür (uyku fırça ayarınıyapın)
3 Elektrik kısa devresi (Nilfisk Servis Merkezine veya yetkili bir elektrikçiye makinenizi kontrol ettirin)
Sorun giderildiğinde, devre kesiciyi kurmak için düğmeye basın. Eğer düğme basılmazsa, 5 dakika bekleyin ve yeniden deneyin. Eğer devre kesici
tekrar tekrar arıza yapıyorsa, Nilfisk Servis Merkezini arayın.
ZAYIF SU TOPLAMASI
Olasınedenler;
1 Kirli su haznesi dolu (Kirli su haznesini boşaltın)
2 Kirli su haznesi boşaltma hortumu açıktır (boşaltma hortumu kapağınıkapatın veya değiştirin)
3 Kirli su hortumu vakum pabucuna bağlıdeğildir (hortumu vakum pabucuna bağlayın)
4 Kirli su hortumu dolaşmışveya hasarlı(hortumu değiştirin)
5 Kirli su haznesi kapağıcontasısızıntıyapıyor (contayıdeğiştirin)
6 Vakum pabucuna veya Kirli su hortumuna pislik sıkışmıştır (vakum pabucunu ve Kirli su hortumunu temizleyin)
UYGUN OLMAYAN SOLÜSYON AKIŞI
Olasınedenleri:
1 Solüsyon deposu boşolabilir (solüsyon deposunu doldurun)
2 Solüsyon hatlarıveya eleği tıkanmışolabilir (hatlarıve eleği yıkayın)
3 Nozul seçici, bakım ile onarım arasındaki bir pozisyona gelmiştir (tokmağıya tamamen sağa ya da sola çevirin)
TEKNİK ÖZELLİKLER (üniteye takildiği ve test edildiği şekilde)
Model AX 410 AX 410 J
Model No. 56265002 56265007
Voltaj/ frekans V/Hz 220-240 / 50-60 100 / 50-60
Oranlıakım Amp 7 13.3
Koruma sınıfı(elektrik)
Koruma derecesi IP34 --
Ses basınç seviyesi (IEC 60704-2-1) 74.3dB LpA, 3dB KpA 74.3dB LpA, 3dB KpA
Toplam ağırlık lbs/kg 166 / 75.29 166 / 75.29
El kontrollerinde titreşim (ISO 5349-1) m/s20.72m/s20.72m/s2
Solüsyon deposu kapasitesi 8 gal (30l) 8 gal (30l)
Kirli su haznesi kapasitesi 6 gal (23l) 6 gal (23l)
revised 12/10

B-ii / ENGLISH
B-ii - FORM NO. 56041671 - AX 410
TABLE OF CONTENTS
Page
Introduction................................................................................... B-1
Parts and Service ........................................................................... B-1
Nameplate ...................................................................................... B-1
Uncrating the Machine.................................................................... B-1
Cautions and Warnings .................................................................. B-2
Grounding Instructions ................................................................... B-3
Know Your Machine.............................................................B-4 – B-5
Preparing the Machine for Use
Filling the Solution Tank.................................................................. B-6
Before Using................................................................................... B-6
Pre-Spraying the Carpet................................................................. B-6
Plan for Cleaning............................................................................ B-6
Operation
Operating the Machine ................................................................... B-7
Using Attachments.......................................................................... B-7
Hard Floor Kits................................................................................ B-7
After Use
After Using the Machine ................................................................. B-8
Maintenance
Maintenance Schedule................................................................... B-8
Vacuum Shoe Maintenance............................................................ B-8
Spray Nozzle Maintenance............................................................. B-9
Power Cord Maintenance............................................................... B-9
Adjusting the Brush Pressure......................................................... B-9
Power Brush Maintenance ............................................................. B-9
Removing the Brush....................................................................... B-9
Troubleshooting............................................................................ B-10
Technical Specifications ............................................................... B-10

ENGLISH / B-1
FORM NO. 56041671 - AX 410 - B-1
INTRODUCTION
This manual will help you get the most from your Nilfisk carpet extractor. Read it thoroughly before operating the machine.
This product is intended for commercial use only.
PARTS AND SERVICE
Repairs, when required, should be performed by your Authorized Nilfisk Service Center, who employs factory trained service personnel, and maintains
an inventory of Nilfisk original replacement parts and accessories.
Call the NILFISK DEALER named below for repairs or service. Please specify the Model and Serial Number when discussing your machine.
(Dealer, affix service sticker here.)
NAMEPLATE
The Model Number and Serial Number of your machine are shown on the Nameplate, located on the rear base of the machine. This information is
needed when ordering repair parts for the machine. Use the space below to note the Model Number and Serial Number of your machine for future
reference.
MODEL _______________________________________________________________________
SERIAL NUMBER _______________________________________________________________
UNCRATING THE MACHINE
When the machine is delivered, carefully inspect the shipping carton and the machine for damage. If damage is evident, save the shipping carton so
that it can be inspected. Contact the Nilfisk Customer Service Department immediately to file a freight damage claim.
revised 12/08

B-2 / ENGLISH
B-2 - FORM NO. 56041671 - AX 410
IMPORTANT SAFETY INSTRUCTIONS
This machine is only suitable for commercial use, for example in hotels, schools, hospitals, shops and offices other than normal residential
housekeeping purposes.
When using an electrical appliance, basic precautions should always be followed, including the following:
Read all instructions before using this appliance.
WARNING!
To reduce the risk of fire, electric shock, or injury:
•Do not leave the appliance when it is plugged in. Unplug the unit from the outlet when not in use and before servicing.
•To avoid electric shock, do not expose to rain. Store indoors.
•Do not allow to be used as a toy. Close attention is necessary when used near children.
•Use only as described in this manual. Use only the manufacturer’s recommended attachments.
•Do not use with damaged cord or plug. If the appliance is not working as it should be, has been dropped, damaged, left outdoors or
dropped into water, return it to a service center.
•Do not pull or carry by the cord, use the cord as a handle, close a door on the cord, or pull the cord around sharp edges or corners.
Do not run the appliance over the cord. Keep the cord away from heated surfaces.
•Do not unplug by pulling on the cord. To unplug, grasp the plug, not the cord.
•Do not handle the plug, cord or appliance with wet hands.
•Do not put any object into openings. Do not use with any opening blocked; keep free of dust, lint, hair, and anything that may reduce
air flow.
•Keep loose clothing, hair, fingers, and all parts of body away from openings and moving parts.
•Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes, or any health endangering dusts.
•Turn off all controls before unplugging.
•Use extra care when cleaning on stairs.
•Do not use to pick up flammable or combustible liquids such as petrol or use in areas where they may be present.
•If foam or liquid comes out with the vacuum exhaust, switch power off immediately. Verify that there are no foreign objects obstructing
the float ball from moving freely. Contact Nilfisk if the problem persists.
•Liquid ejected at the spray nozzle could be dangerous as a result of its temperature, pressure or chemical content.
•Only use the brushes provided with the appliance or those specified in the instruction manual. The use of other brushes may impair
safety.
SAVE THESE INSTRUCTIONS
revised 12/08

ENGLISH / B-3
FORM NO. 56041671 - AX 410 - B-3
GROUNDING INSTRUCTIONS
This appliance must be grounded. If it should electrically malfunction, grounding provides a path of least resistance for electric current to reduce the
risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and grounding plug. The plug must be plugged
into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances.
DANGER!
Improper connection of the equipment-grounding conductor can result in a risk of electric shock. Check with a qualified electrician or
service person if you are in doubt as to whether the outlet is properly grounded. Do not modify the plug provided with the appliance. If it
will not fit the outlet, have a proper outlet installed by a qualified electrician.
Replace the plug if the grounding pin is damaged or broken.
The Green (or Green/Yellow) wire in the cord is the grounding wire. When replacing a plug, this wire must be attached to the grounding pin only.
Extension cords connected to this machine should be 12 gauge, three-wire cords with three-prong plugs and outlets. DO NOT use extension cords
more than 50 feet (15 m) long.
revised 12/08

B-4 / ENGLISH
B-4 - FORM NO. 56041671 - AX 410
KNOW YOUR MACHINE
1 Solution Switch
2 Accessory Solution Hose
3 Recovery Hose
4 Recovery Tank Dome Lid
5 Recovery Tank
6 Solution Tank
7 Pin Release for vacuum shoe
8 Vacuum Shoe
9 Nozzle Selector Knob
9A Maintenance Mode
9B Restoration Mode
11 Pigtail Cord
12 Recovery Tank Drain Hose
13 Solution Screen
14 Automatic Float Shut-Off
revised 12/10
1
2
3
4
14
5
13
6
7
8
11
12
9
9A
9B

ENGLISH / B-5
FORM NO. 56041671 - AX 410 - B-5
KNOW YOUR MACHINE (CONTINUED)
15 Solution Drain Hose / Level Indicator
16 Handle Release Pedal
17 Brush Pressure Control Knob
18 Recovery Hose Connection
19 Handle Assembly
20 Hand Tool Assembly
21 Handle Angle Adjustment Knobs
22 Brush Motor Circuit Breaker
23 Power & Extract / Accessory Switch (all models except AX410)
25 Extract / Accessory Switch (only AX410)
26 Power Switch (only AX410)
27 PAT Test Connection (Portable Appliance Test)
23 22
25 22 26
AX 410 J
AX 410
AX 410 UK
4A
27
revised 12/10

B-6 / ENGLISH
B-6 - FORM NO. 56041671 - AX 410
PREPARING THE MACHINE FOR USE
FILLING THE SOLUTION TANK
1Turn the power switch to off (O) and then unplug the machine.
2 Remove the recovery hose. Lift the recovery tank from the machine and set it off to the side.
3Read the dilution instructions on the chemical container. Then calculate the proper amount of chemical to mix with your machine’s solution tank
capacity of water; 8 gallons (30 liters).
4Pour the chemical into the solution tank and fill the tank with hot water (maximum temperature 54°C/130°F). NOTE: Do not overfill the solution
tank. The maximum fill point is when the solution level reaches the bottom of the lip on the tank opening. See Figure 4.
5Put the Recovery Tank back on the machine. NOTE: Make sure the Recovery Tank is properly seated on the Solution Tank.
CAUTION!
Use low-sudsing, liquid detergents designed for carpet extraction.
BEFORE USING THE AX 410
Thoroughly vacuum the carpet to be cleaned before using the AX 410 automatic extractor.
PRE-SPRAYING THE CARPET
Pre-spray spots and heavy traffic areas before extracting. Use a hand-held bottle sprayer or a pressurized “Hudson” type sprayer. Mix the pre-spray
according to the chemical manufacturer’s directions.
PLAN FOR CLEANING
Before you begin extracting, look at the area to be cleaned and plan your work. Divide the space into sections. Overlap each pass 2 inches (5 cm).
FIGURE 4
revised 12/08
