7URXEOHVKRRWLQJ,QVWUXFWLRQV

NHL-4/4U Companyconfidential
Troubleshooting Instructions CCS Technical Documentation
3DJH 1RNLD&RUSRUDWLRQ ,VVXH
>7KLVSDJHOHIWLQWHQWLRQDOO\EODQN@

CCS Technical Documentation Troubleshooting Instructions
Company confidential NHL-4/4U
,VVXH 1RNLD&RUSRUDWLRQ 3DJH
7DEOHRI&RQWHQWV
3DJH1R
RF Troubleshooting ....................................................................................................... 4
Introduction to RF troubleshooting .............................................................................4
RF Key component placement .....................................................................................5
RF Measurement points ...............................................................................................6
GSM900 & GSM1800 Transmitter................................................................................ 7
General instructions for Tx troubleshooting ............................................................. 7
Transmitter troubleshooting diagram........................................................................ 9
Pictures of transmitter signals................................................................................. 12
GSM900, GSM1800 and GSM1900 Receiver............................................................. 14
General instructions for Rx troubleshooting........................................................... 14
Troubleshooting diagram for GSM900 receiver..................................................... 18
Troubleshooting diagram for GSM1800 receiver................................................... 19
Troubleshooting diagram for GSM1900 receiver................................................... 20
Synthesizer................................................................................................................... 21
General instructions for synthesizer troubleshooting.............................................. 21
Synthesizer troubleshooting diagram...................................................................... 22
Pictures of synthesizer signals................................................................................. 23
Baseband troubleshooting............................................................................................ 25
Main Troubleshooting Diagram ................................................................................25
Phone is dead .............................................................................................................26
Flash Programming Fault ..........................................................................................27
Phone is jammed ........................................................................................................28
SIM card fault (Insert SIM / Card rejected) ...............................................................29
Keypad Fault ..............................................................................................................30
Display Fault ..............................................................................................................32
Illumination fault .......................................................................................................33
Charger Fault .............................................................................................................34
Accessory Fault .........................................................................................................35
Audio Fault ................................................................................................................36
FM Radio troubleshooting ........................................................................................... 37
FM Radio component layout .....................................................................................37
FM Radio troubleshooting diagram ...........................................................................38
Notes to "FM Radio troubleshooting diagram"....................................................... 38
Diagrams of FM radio signals................................................................................. 40

NHL-4/4U Companyconfidential
Troubleshooting Instructions CCS Technical Documentation
3DJH 1RNLD&RUSRUDWLRQ ,VVXH
5)7URXEOHVKRRWLQJ
,QWUR XFWLRQWR5)WURXEOHVKRRWLQJ
0HDVXUHPHQWVVKRXOGEHGRQHXVLQJ6SHFWUXPDQDO\]HUZLWKKLJKIUHTXHQF\KLJK
LPSHGDQFHSDVVLYHSUREH/2UHIHUHQFHIUHTXHQFLHVDQG5)SRZHUOHYHOVDQG2VFLOOR
VFRSHZLWKDSUREH'&YROWDJHVDQGORZIUHTXHQF\VLJQDOV
7KH5)VHFWLRQLVEXLOGDURXQGRQH5)$6,&+(/*$1)RUHDVLHUWURXEOHVKRRWLQJ
WKLV5)WURXEOHVKRRWLQJGRFXPHQWLVGLYLGHGLQWRVHFWLRQV
%HIRUHFKDQJLQJ+(/*$SOHDVHFKHFNIROORZLQJWKLQJV6XSSO\YROWDJHVDUH2.DQGVHULDO
FRPPXQLFDWLRQFRPLQJIURPEDVHEDQGWR+(/*$
3OHDVHQRWHWKDWWKHJURXQGLQJRIWKH3$PRGXOHLVGLUHFWO\EHORZ3$PRGXOHVRLWLVGLI
ILFXOWWRFKHFNRUFKDQJH0RVW5)VHPLFRQ XFWRUVDUHVWDWLF LVFKDUJHVHQVLWLYH6R
(6'SURWHFWLRQPXVWEHWDNHQFDUHRIGXULRQJUHSDLUJURXQGVWUDSVDQG(6'VROGHULQJ
LURQV+(/*$DQG3$DUHPRLVWXUHVHQVLWLYHVRSDUWVPXVWEHSUHEDNHGSULRUWRVROGHU
LQJ
$SDUWIURPNH\FRPSRQHQWVGHVFULEHGLQWKLVGRFXPHQWKHUHDUHDORWRIGLVFUHWHFRPSR
QHQWVUHVLVWRUVLQGXFWRUVDQGFDSDFLWRUVZKLFKWURXEOHVKRRWLQJLVGRQHE\FKHFNLQJLI
VROGHULQJRIWKHFRPSRQHQWLVGRQHSURSHUO\IRUIDFWRU\UHSDLUVFKHFNLQJLILWLVPLVVLQJ
IURP3:%&DSDFLWRUFDQEHFKHFNHGIRUVKRUWHQLQJDQGUHVLVWRUVIRUYDOXHE\PHDQVRI
DQRKPPHWHUEXWEHDZDUHLQFLUFXLWPHDVXUHPHQWVVKRXOGEHHYDOXDWHGFDUHIXOO\
3OHDVHEHDZDUHWKDWDOOPHDVXUHGYROWDJHVRU5)OHYHOVLQWKLVGRFXPHQWDUHURXJKILJ
XUHV(VSHFLDOO\5)OHYHOVYDULHVGXHWRGLIIHUHQWPHDVXULQJHTXLSPHQWRUGLIIHUHQW
JURXQGLQJRIWKHXVHGSUREH:KHQXVLQJ5)SUREHXVXDOO\DJRRGZD\LVWRXVHPHWDOOLF
WZHH]HUVWRFRQQHFWSUREHJURXQGWR3:%JURXQGDVFORVHWRPHDVXUHPHQWSRLQWDVSRV
VLEOH

CCS Technical Documentation Troubleshooting Instructions
Company confidential NHL-4/4U
,VVXH 1RNLD&RUSRUDWLRQ 3DJH

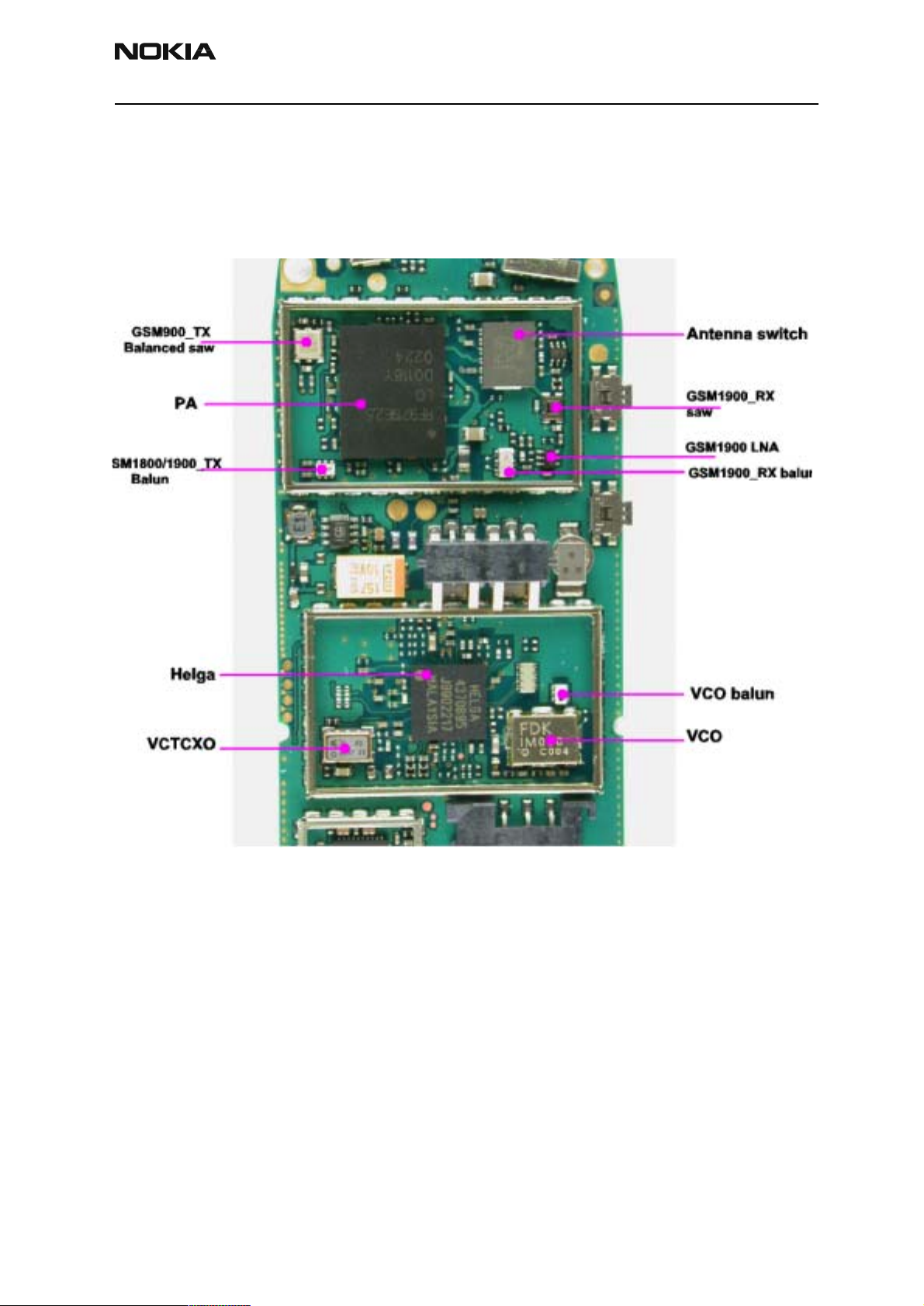

5).H\FRPSRQHQWSODFHPHQW
)LJXUH&RPSRQHQWSODFHPHQW

NHL-4/4U Companyconfidential
Troubleshooting Instructions CCS Technical Documentation
3DJH 1RNLD&RUSRUDWLRQ ,VVXH

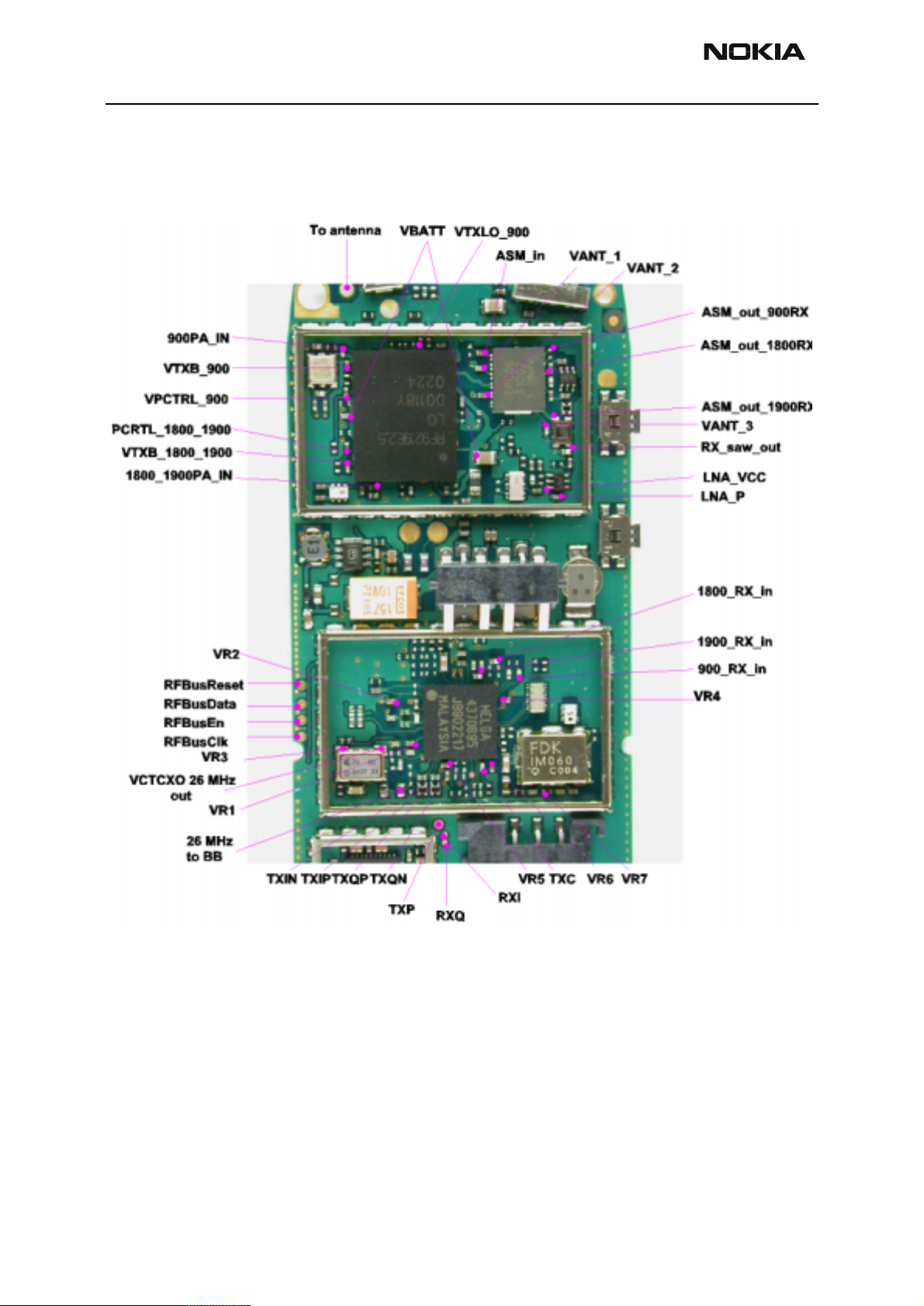

5)0HDVXUHPHQWSRLQWV
)LJXUH&RPSRQHQWSODFHPHQW

CCS Technical Documentation Troubleshooting Instructions
Company confidential NHL-4/4U
,VVXH 1RNLD&RUSRUDWLRQ 3DJH
*60*607UDQVPLWWHU
*HQHUDOLQVWUXFWLRQVIRU7[WURXEOHVKRRWLQJ
.LQGO\UHIHUWRWKH6HUYLFH6RIWZDUH6HFWLRQ6HUYLFH&RQFHSWGDJUDPS
&RQQHFWWHVWMLJWRFRPSXWHUZLWK'$86FDEOHRUWR)36)ODVK3URPPHUZLWK;&6
PRGXODUFDEOH
0DNHVXUHWKDW\RXKDYH3.'GRQJOHFRQQHFWHGWRFRPSXWHUVSDUDOOHOSRUW
&RQQHFW'&SRZHUVXSSO\WRPRGXOHWHVWMLJZLWK)/&FDEOH
$WWHQWLRQ:KHQUHSDLULQJRUWXQLQJWUDQVPLWWHUXVHH[WHUQDO'&VXSSO\ZLWKDW
OHDVW$FXUUHQWFDSDELOLW\6HWWKH'&VXSSO\YROWDJHWR9DQGVHWWKHMXPSHUFRQ
QHFWRURQWHVWMLJWRE\SDVVSRVLWLRQ
&RQQHFWD5)FDEOHWRWKHPRGXOHWHVWMLJ0-65)FRQQHFWRUWRDQGWRPHDVXUHPHQW
HTXLSPHQWRUDWOHDVWG%DWWHQXDWRURWKHUIZLVHWKH3$PD\EHGDPDJHG1RUPDOO\
6SHFWUXPDQDO\]HULVXVHGDVPHDVXUHPHQWHTXLSPHQW
$WWHQWLRQ1RUPDOO\6SHFWUXPDQDO\]HUPD[LPXPLQSXWSRZHULVG%P,WLVUHFRP
PHQGHGWRXVHG%DWWHQXDWRURQ6SHFWUXPDQDO\]HULQSXWWRSUHYHQWGDPDJH
6HWWKHSKRQHPRGXOHWRWHVWMLJDQGVWDUW3KRHQL[VHUYLFHVRIZDUH
,QLWLDOL]HFRQQHFWLRQWRSKRQHXVH)%86GULYHUZKHQXVLQJ'$86DQG&20%2;GULYHU
ZKHQXVLQJ)36
6HOHFWSURGXFWIURPWKHPHQX
)LOH!&KRRVHSURGXFW!1+/
)URPWRROEDUVHWRSHUDWLQJPRGHWR/RFDO
$FWLYDWH5)FRQWUROVZLQGRZIURPWKHPHQX
0DLQWHQDQFH!7HVWLQJ!5)&RQWUROV
)URPWKH5)FRQWUROVZLQGRZ
6HOHFWEDQG*60RU*60RU*60'HIDXOW *60
6HW$FWLYHXQLWWR7['HIDXOW 5[
6HW2SHUDWLRQPRGHWR%XUVW'HIDXOW %XUVW
6HW7[GDWDW\SHWR5DQGRP'HIDXOW $OO

NHL-4/4U Companyconfidential
Troubleshooting Instructions CCS Technical Documentation
3DJH 1RNLD&RUSRUDWLRQ ,VVXH
6HW5[7[FKDQQHOWRRQ*60EDQGRURQ*60EDQGRURQ
*60'HIDXOWV
6HW7[3$PRGHWR)UHH'HIDXOW
6HWSRZHUOHYHOWR'HIDXOW RQ*60RUWR'HIDXOW RQ*60RU
*60

CCS Technical Documentation Troubleshooting Instructions
Company confidential NHL-4/4U
,VVXH 1RNLD&RUSRUDWLRQ 3DJH
7UDQVPLWWHUWURXEOHVKRRWLQJ LDJUDP
)LJXUH7UDQVPLWWHUWURXEOHVKRRWLQJ
Transmitter troubleshooting diagram
Check output signal level:
TX signal found ?
Yes Tune
dead
start TX power level
Tune Tx DAC values
No
PA & ant switch
TX troubleshooting TX OK
+32...+33dBm @897.4 MHz (GSM900)
+29...+30dBm @1747.8 MHz
(GSM1800 & GSM1900)
OK ?
Check
all power
levels,
OK ?
TX power
levels,
OK ?
No
Yes
No Check output signal
on 500 MHZ span
Signal found on
incorrect frequency ?
Yes Synthesizer
troubleshooting
Check with RF probe
signal level on
PA input >=0dBm (*
OK ?
Yes
HELGA
troubleshooting
No
Yes
tuning and check
tuned RAC values:
Highest level~700...900
Lowest level ~190...210
Base levle ~160...190
Major differences ?
Check with oscilloscope:
PA ctrl voltage
>1.5V peak OK ?
No
troubleshooting
No
Check control loop
components
OK ? Replace HELGA
*(When 1kOhm passive probe is used,
correct the measurement result by +26dB
Replace
faulty
component(s)
Yes
Yes
Yes
Yes

NHL-4/4U Companyconfidential
Troubleshooting Instructions CCS Technical Documentation
3DJH 1RNLD&RUSRUDWLRQ ,VVXH
)LJXUH+(/*$,&WURXEOHVKRRWLQJ
HELGA
troubleshooting
Baseband
troubleshooting
Synthesizer
troubleshooting
Check with oscilloscope:
-TXI/TXQ signals
--VR1, VR2, VR4, VR5, VR6 = 2.8V
-VrefRF01 = 1.35 V
-HELGA serial interface
-TXP & TXC signals
OK ?
No
Check with RF probe:
-4G VCO out signal
- 3589.6 MHz (GSM900)
-3495.6 MHz (GSM1800)
- 3760 MHz (GSM1900)
Level >-10dBm (*OK ?
No
dead
Replace HELGA
Yes
Check modulator
output components
OK ?
Replace
faulty
component(s)
*(When 1kOhm passive probe is used,
correct the measurement result by +26dB

CCS Technical Documentation Troubleshooting Instructions
Company confidential NHL-4/4U
,VVXH 1RNLD&RUSRUDWLRQ 3DJH
)LJXUH 3$DQG$QWHQQD6ZLWFKWURXEOHVKRRWLQJ
PA & ant switch
troubleshooting
Yes
Check with RF probe
signal level on
PA input >=0dBm (*
OK ?
Yes
Replace
ant. switch
Yes *(When 1kOhm passive probe is used,
correct the measurement by +26dB
Check with
oscilloscope:
-VANT_1 (GSM900)
-VANT_2 (GSM1800)
-VANT_3 (GSM1900)
OK ?
Check with
oscilloscope:
-VBATT ~4V
- VTXB = 2.8 V pulsed
- VTxLO_GSM = 0V (GSM900)
OK ?
Check
VANT lline components
OK ?
Replace
PA
Replace
HELGA
Replace
faulty
component(s)
Check components
around PA
OK ?
Replace
faulty
component(s)
Yes
Yes
Yes
No
No
No
No

NHL-4/4U Companyconfidential
Troubleshooting Instructions CCS Technical Documentation
3DJH 1RNLD&RUSRUDWLRQ ,VVXH

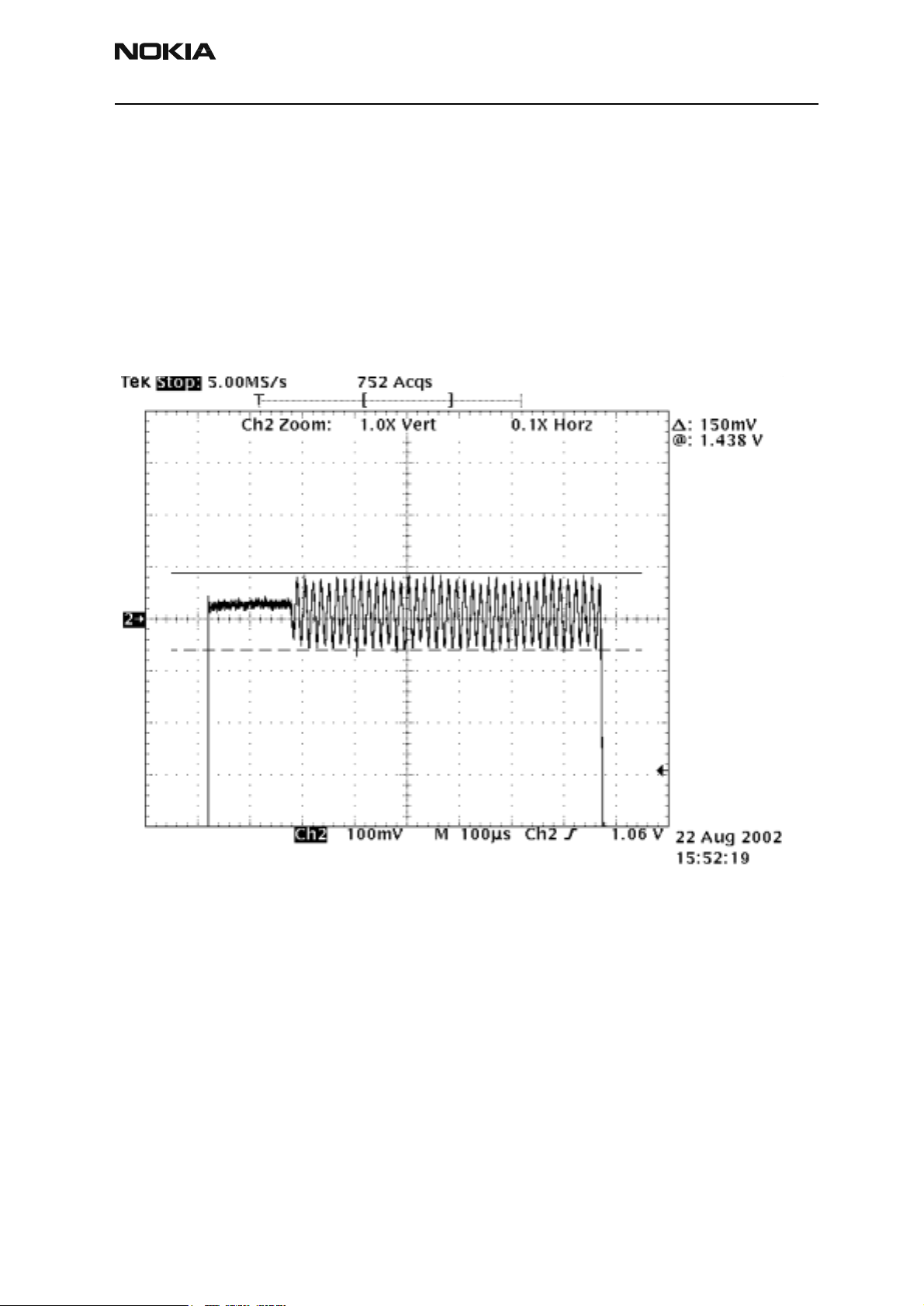

3LFWXUHVRIWUDQVPLWWHUVLJQDOV
)LJXUH7UDQVPLWWHUVLJQDOV
7;,
VPCTRL _900 power level high at R703/C703
VPCTRL_1800/1900 power level high at R704/C704
B
93&
TX I/Q at R516/517 power level high Random data
VANT_1 / GSM900 TX at C804
VANT_2 / GSM1800 TX at R808
VANT_3 / GSM1900 TX at C805 OV
( no signal/ Flatline on Oscilloscope screen)
VANT_1,VANT_2,VANT_3
VTXB_900 at C713
VTXB_1800_1900 at C714 7;3DW-
200mV/div
100us/div
1200mV/div 100us/div
500mV/div 100us/div
500mV/div 100us/div
1
500mV/div 100us/div
500mV/div MTB 100us/div

CCS Technical Documentation Troubleshooting Instructions
Company confidential NHL-4/4U
,VVXH 1RNLD&RUSRUDWLRQ 3DJH

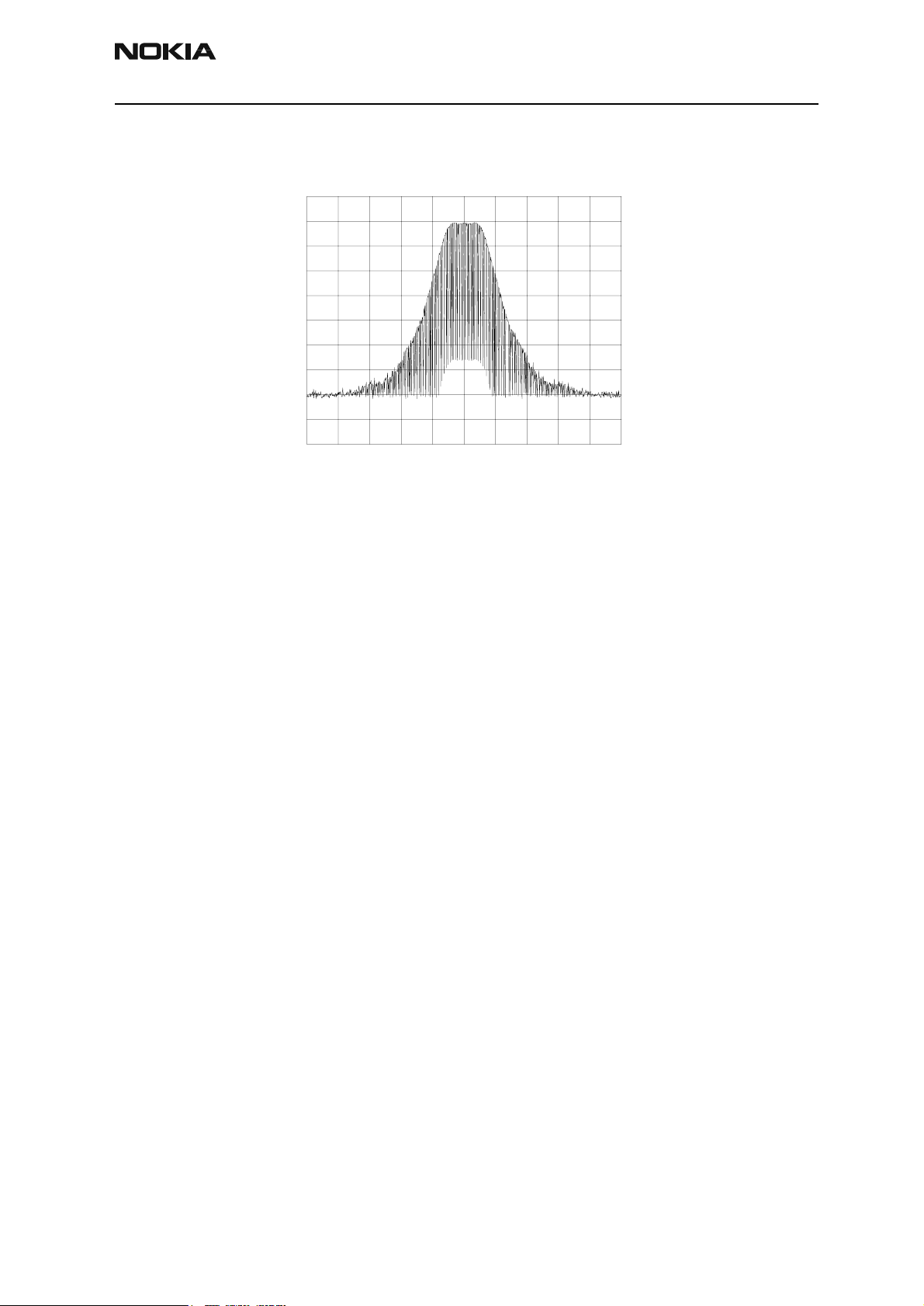

)LJXUH7;287VLJQDO
7[RXWVLJQDOEDQGEXUVWPRGHFKDQQHO
A_wr i t eB_bl ank
CENTER 897. 400 MHz SPAN 2. 000 MHz
2. 0 s
SWP
100 kHz
VBW
100 kHz
RBW
10dB/
REF 41. 0 dBm ATT 40 dB
GSMPOW Tue Sep 25 13: 48: 59 2001
REF OFS
11. 0 dB

NHL-4/4U Companyconfidential
Troubleshooting Instructions CCS Technical Documentation
3DJH 1RNLD&RUSRUDWLRQ ,VVXH
*60*60DQ *605HFHLYHU
*HQHUDOLQVWUXFWLRQVIRU5[WURXEOHVKRRWLQJ
&RQQHFWWHVWMLJWRFRPSXWHUZLWK'$86FDEOHRUWR)36)ODVK3URPPHUZLWK;&6
PRGXODUFDEOH
0DNHVXUHWKDW\RXKDYH3.'GRQJOHFRQQHFWHGWRFRPSXWHUVSDUDOOHOSRUW
&RQQHFW'&SRZHUVXSSO\WRPRGXOHWHVWMLJZLWK)/&FDEOH
6HWWKH'&VXSSO\YROWDJHWR9WHVWMLJKDVLQWHUQDOYROWDJHUHJXODWRURIRXWSXWYROW
DJH 9
&RQQHFWDQ5)FDEOHWRWKHPRGXOHWHVWMLJ0-65)FRQQHFWRUDQGWR5)VLJQDOJHQ
HUDWRU
6HWWKHSKRQHPRGXOHWRWHVWMLJDQGVWDUW3KRHQL[VHUYLFHVRIZDUH
,QLWLDOL]HFRQQHFWLRQWRSKRQHXVH)%86GULYHUZKHQXVLQJ'$86DQG&20%2;GULYHU
ZKHQXVLQJ)36
&KRRVHSURGXFWIURPWKHPHQX
)LOH!&KRRVHSURGXFW!1+/
)URPWRROEDUVHWRSHUDWLQJPRGHWR/RFDO
$FWLYDWH5)FRQWUROVZLQGRZIURPWKHPHQX
0DLQWHQDQFH!7HVWLQJ!5)&RQWUROV
)URPWKH5)FRQWUROVZLQGRZ
6HOHFWEDQG*60*60RU¦*60§'HIDXOW *60
6HW$FWLYHXQLWWR5['HIDXOW 5[
6HW2SHUDWLRQPRGHWR%XUVW'HIDXOW %XUVW
)RUFRQWLQXRXVPRGH
6HW2SHUDWLRQPRGHWR&RQWLQXRXV
6HW$*&WR)(*B21'726B21%%B 9JDLQ§PD[LPXPJDLQVHWWLQJXVHG
LQQRUPDOPRGH
'HIDXOW )(*B21'726B21%%B 9JDLQ

CCS Technical Documentation Troubleshooting Instructions
Company confidential NHL-4/4U
,VVXH 1RNLD&RUSRUDWLRQ 3DJH
6HW5[7[FKDQQHOWRRQ*60EDQGRQ*60EDQGRURQ*60
'HIDXOWV
$SSO\ 0+]FKDQQHON+]RIIVHW 0+]FKDQQHO
N+]RIIVHWRU0+]FKDQQHON+]¤G%PVLJQDOWR
WKH5)FRQQHFWRUUHPHPEHUWRFRPSHQVDWHIRUFDEOHDWWHQXDWLRQ
0HDVXULQJZLWKDQRVFLOORVFRSHRQ5;,RU5;4IROORZLQJVFUHHQVVKRXOGEHVHHQRQD
ZRUNLQJ*60*60RU*60UHFHLYHU
)LJXUH5;,4VLJQDOEXUVWPRGHLQSXWOHYHO¤G%P
)LJXUH ¦5;,4VLJQDOEXUVWPRGHLQSXWOHYHO¤G%P§RQSDJH 5HFHLYHU,RU4
EXUVWPRGHVLJQDOFKDQQHOPHDVXUHGIURPWHVWSRLQW5;,RU5;4ZLWK 0+]
VLJQDOLQSXWOHYHO¤G%PDW5)FRQQHFWRU
&RUUHFWVLJQDODPSOLWXGHVDSSUR[LPDWHO\
*60aP9SS
*60a P9SS
*60aP9SS
6LJQDOSDUWIUHTXHQF\N+]VLQH

NHL-4/4U Companyconfidential
Troubleshooting Instructions CCS Technical Documentation
3DJH 1RNLD&RUSRUDWLRQ ,VVXH
'&OHYHORIVLJQDOSDUWLV9'&OHYHOFDQYDULDWHDERXWP9EHWZHHQ,DQG4
VLJQDOVDQGEHWZHHQGLIIHUHQWEDQGVDVZHOO
)LJXUH*605;,RU4VLJQDOWUDFHEXUVWPRGH
)RU)LJXUH ¦*605;,RU4VLJQDOWUDFHEXUVWPRGH§RQSDJH *60
UHFHLYHUEXUVWPRGH,RU4VLJQDODWFKZLWKLQSXWVLJQDO0+]OHYHO¤
G%PDW5)FRQQHFWRU
7UDFH:LWKZLGHUWLPHVFDOLQJERWKPRQLWRULQJDQGRZQ5;EXUVWVDUHVHHQVWEXUVW
VKRUWHULVPRQLWRULQJDQGQGEXUVWORQJHULVRZQ5;EXUVW
7UDFH([WHUQDO/1$9&&VXSSO\YROWDJHDWEXUVWPRGHLQSXWOHYHO¤G%P0HDVXUHG
IURPWHVWSRLQW/1$B9&&

CCS Technical Documentation Troubleshooting Instructions
Company confidential NHL-4/4U
,VVXH 1RNLD&RUSRUDWLRQ 3DJH

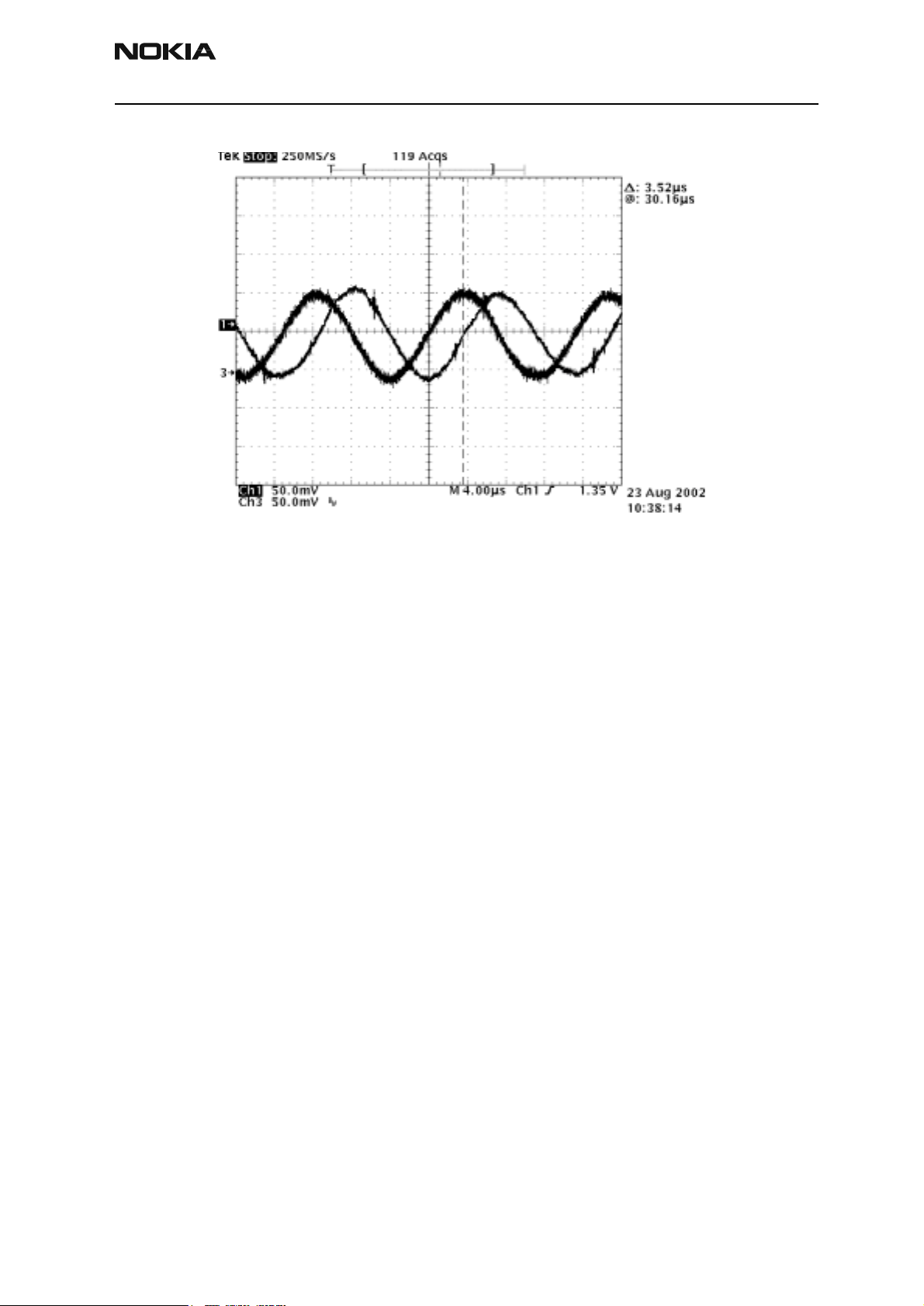

)LJXUH5;,4SKDVHGLIIHUHQFHGHJEHWZHHQVLJQDOV
)LJXUH ¦5;,4SKDVHGLIIHUHQFHGHJEHWZHHQVLJQDOV§RQSDJH
'HWDLOHGYLHZRI*60FRQWLQXRXVPRGH5;,DQG4VLJQDOVPHDVXUHGIURPWHVWSRLQWV
5;,DQG5;4VLPXOWDQHRXVO\
8VHGFKDQQHOLQSXWVLJQDO 0+]OHYHO¤G%PDWDQWHQQDSRUW$*&VHWWLQJ
3KDVHGLIIHUHQFHVKRXOGEHGHJUHHVEHWZHHQ5;,DQG4VLJQDOVDWDOOEDQGV

NHL-4/4U Companyconfidential
Troubleshooting Instructions CCS Technical Documentation
3DJH 1RNLD&RUSRUDWLRQ ,VVXH
7URXEOHVKRRWLQJ LDJUDPIRU*60UHFHLYHU
3KRQHLQ¦&RQWLQXRXV§PRGH$*&VHWWLQJ¦§
)LJXUH*60UHFHLYHUWURXEOHVKRRWLQJ
No
No
Yes
Yes
NoNo
Yes
No
Yes
NoYes
Yes
Yes
Apply –90dBm
942.46771MHz signal
from generator to anten-
na connector
Oscilloscope at RX_I
Signal 700mVpp
DC offset 1.35V***
Frequency 67.7kHz
No
Change ge-
nerator level
to –50dBm
Spectrumanalyzer
Antenna Switch
outputs, GSM900
–88 dBm
Spectrumanalyzer
Antenna Switch
input
–84 dBm
Oscilloscope
VR1,3...6 2.7V
Check HELGA serial
interface
(burst mode)
Synthesiszer trou-
bleshooting
Spectrumanalyzer
4G VCO out
3769.6MHz
∼–30 dBm (*
Oscilloscope
VANT_1...3 0V Oscilloscope :
Check HELGA
serial interface
(burst mode)
Check HELGA
N500
Check Base-
band
* Spectrumanalyzer
reading with 1 kohm
passive probe (right val-
ue add +34 dB)
All spectrumanalyzer reading
values are measured with
2.5 kohm passive probe (use
tweezers to connect the
probe ground to the nearest
PWB ground). Reading value
is represented without
+34 dB compensation.
900RX chain
functional
Check C831,
L811
Check Antenna
switch
Z800
Spectrumanalyzer
HELGA inputs
GSM900
–89 dBm
Check L809
L810
Check Base-
band
No
Yes
Yes
Check HELGA
N500
* ** DC–level of RXI/RXQ in
continuous mode will decrease
slowly.
The original level can be resto-
red by rewriting gain set.

CCS Technical Documentation Troubleshooting Instructions
Company confidential NHL-4/4U
,VVXH 1RNLD&RUSRUDWLRQ 3DJH
7URXEOHVKRRWLQJ LDJUDPIRU*60UHFHLYHU
3KRQHLQ¦&RQWLQXRXV§PRGH$*&VHWWLQJ¦
)LJXUH*60UHFHLYHUWURXEOHVKRRWLQJ
Yes
No
Yes
No
Yes
Yes
Yes
NoNo
Yes
Yes
NoNoYesNoYes
Apply –90dBm
1842.86771MHz signal
from generator to anten-
na connector
Oscilloscope at RX_I
Signal 140mVpp
DC offset 1.35V ***
Frequency 67.7kHz
Change ge-
nerator level
to –50dBm
Spectrumanalyzer
Antenna switch out-
puts,
1800 LNA out
–61 dBm
Spectrumanalyzer
Antenna Swithc input
-84 dBm
GSM1800 RX chain
functional
Oscilloscope
VR1,3...6 2.7V
Check HELGA serial
interface
(burst mode)
Check C838, C839,
L821. L 872,
C836, C837,
V801
Oscilloscope
VANT_1...3 0V Oscilloscope
Check HELGA se-
rial interface (burst
mode)
Check HELGA
N600
Check Base-
band
* Spectrumanalyzer
reading with 1 kohm
passive probe (right val-
ue add +26 dB)
All spectrumanalyzer reading
values are measured with 1
kohm passive probe (use
tweezers to connect the
probe ground to the nearest
PWB ground). Reading value
is represented without +26
dB compensation.
Check C831,
L811
Check Antenna
Switch Z800
Spectrumanalyzer
HELGA inputs
GSM 1800
–88 dBm
Check Base-
band
No Synthesiszer trou-
bleshooting
Spectrumanalyzer
4G VCO out
3769.6MHz
∼–30 dBm (*
Yes
Check HELGA
N500
* ** DC–level of RXI/RXQ in
continuous mode will decrease
slowly.
The original level can be resto-
red by rewriting gain set.

NHL-4/4U Companyconfidential
Troubleshooting Instructions CCS Technical Documentation
3DJH 1RNLD&RUSRUDWLRQ ,VVXH
7URXEOHVKRRWLQJ LDJUDPIRU*60UHFHLYHU
3KRQHLQ¦&RQWLQXRXV§PRGH$*&VHWWLQJ¦
)LJXUH*60UHFHLYHUWURXEOHVKRRWLQJ
Yes
Yes
Yes
Yes
NoNo
Yes
Yes
NoNoYesNoYes
Apply –90dBm
1842.86771MHz signal
from generator to anten-
na connector
Oscilloscope at
RX_I /RXQ
Signal 160mVpp
DC offset 1.35V ***
Frequency 67.7kHz
Change ge-
nerator level
to –50dBm
Spectrumanalyzer
Antenna Switch out-
put, GSM1900
–88 dBm
GSM1800 RX chain
functional
Spectrumanalyzer
4G VCO out
3685.6MHz
∼–30 dBm (*
Oscilloscope
VANT_3 2.7VV
VANT_1/2 0V
Oscilloscope
LNA_VCC 2.6V
LNA_P 0 V
Oscilloscope
Check HELGA se-
rial interface (burst
mode)
Check HELGA
N500
Check Base-
band
Check C831,
L811
* Spectrumanalyzer
reading with 1 kohm
passive probe (right val-
ue add +26 dB)
All spectrumanalyzer reading
values are measured with 1
kohm passive probe (use
tweezers to connect the
probe ground to the nearest
PWB ground). Reading value
is represented without +26
dB compensation.
Spectrumanalyzer
Antenna Switch input
–84 dBm
Spectrumanalyzer
HELGA inputs
GSM1900
–78 dBm
Check Antenna
switch Z800
Spectrumanalyzer
RX_SAW_out
–90 dBm Check Baseband
Oscilloscope
VR1,3...6 2.7V
Check HELGA serial
interface
(burst mode)
Check Baseband
Yes
Check HELGA
N500
Yes
Check V802,
C826, Z802,
C829, C8097,
C808
Oscilloscope
VR1,3...6 2.7V
Check HELGA serial
interface
(burst mode)
Yes
Check Baseband
Synthesiszer trou-
bleshooting
Check HELGA
N500
* ** DC–level of RXI/RXQ in
continuous mode will decrease
slowly.
The original level can be resto-
red by rewriting gain set.
Other manuals for 6610 - Cell Phone 625 KB
4
This manual suits for next models
3
Other Nokia Cell Phone manuals

Nokia
Nokia N73 - Smartphone 42 MB User guide

Nokia
Nokia E52 User manual

Nokia
Nokia C6-01 User manual

Nokia
Nokia Lumia 525 User manual

Nokia
Nokia 2128i User manual

Nokia
Nokia 3570 - Cell Phone - CDMA User manual

Nokia
Nokia 5230 User manual

Nokia
Nokia 5250 RM-684 User manual

Nokia
Nokia 6 Specification sheet

Nokia
Nokia 3205i User manual
