Nordpeis Box N-20U User manual

Nordpeis Box N-20U
2
GB
Art.no: IA-BOX00-004, IA-BOX00-005
Test report no: SPRF 20012 - 20B2, RRF - 40 18 4831-1
Last updated: 08.06.2018
FI
SE
NO Brukerveiledning
Installation manual
Asennusohje
Installationsanvisning
4
6
8
!kg
DE Montageanleitung 10
Manuel d’installation
FR 14

2 NO
Generell informasjon
Alle våre produkter er testet ihht de seneste
Europanormer i tillegg til NS3058/59 som inkluderer
partikkeltester. Flere Europeiske land har allikevel
lokale lover og regler for installasjon av ildsteder, som
endres regelmessig. Det er kundens ansvar at
installasjonen er i henhold til gjeldende lover og regler
hvor ildstedet er montert. Nordpeis AS er ikke ansvarlig
for feilmontering av ildstedet.
Viktig å kontrollere:
- sikkerhetsavstander til brennbart
- isolasjon og avstandskrav mellom product og vegg
- størrelse på gulvplate hvis påkrevd
- røykrørstilkobling
- isolasjon- og abstandskrav om røykrøret går gjennom
vegg.
For egen sikkerhet, følg monteringsanvisningen. Alle
sikkerhetsavstander er minimumsavstander. Installasjon
av ildsteder må i tillegg være i henhold til det enkelte
lands lover og regler. Nordpeis AS står ikke ansvarlig for
feilmontering av ildstedet.
Vi tar forbehold om trykkfeil og endringer.
For sist oppdaterte versjon og mer utfyllende informasjon
om brannmurer, pipetilkobling etc., se våre nettsider
www.nordpeis.no
NB! Se egen monteringsanvisning for innsatsen.
VIKTIGE SIKKERHETSREGLER:
1. Følg monteringsanvisningen nøye når ildstedet
tilkobles skorsteinen. Dersom monteringen fraviker
fra eksemplene i monteringsanvisningen er det
viktig å ta hensyn til strålevarmen fra røykrøret til
omkringliggende materialer.
2. Før opptenning er det viktig å lese bruksanvisningen
og følge denne.
3. Innbygde og / eller denerte konveksjonsåpninger
må aldri reduseres eller delvis blokkeres. Det kan i
så fall føre til overoppheting, som igjen kan føre til
skader på produktet, og i verste fall brann.
4. Bruk kun opptenningsbrikketter eller andre
alternativer i fast form. Bruk aldri bensin, diesel
eller andre ytende væsker til opptenning da
dette kan føre til eksplosjon.
5. Bruk kun naturlig og tørr ved. Bruk av briketter, koks
og byggeplank vil utvikle høyere temperaturer og
høyere utslipp. Det kan også skade ildstedet.
6. Dersom det oppstår skader på glass eller
dørpakninger som gjør ildstedet utett skal bruken av
ildstedet opphøre intill skaden er reparert.
Dersom sikkerhetsreglende brytes vil garantien på
produktet bortfalle.
Anbefaling: For økt sikkerhet anbefaler vi at en
kvalisert montør utfører oppstillingen av ildstedet.

3
NO
Nordpeis Box N-20U
Innsats: N-20U
Stålpipe
Kan monteres med stålpipe.
Vekt inkl. innsats
Nordpeis Box N-20U 205 kg
Tilbehør
Nordpeis Box N-20U Liten modul 28,5 kg
Nordpeis Box N-20U Stor modul 42 kg
Dersom ovnen monteres i kombinasjon med en
eller er moduler må nivået på gulvet under ovnen
enten være lik eller høyere (opp til 4 mm) enn
under modulene. Dersom gulvt er lavere under
ovnen kan denne bygges opp til riktig høyde med
shims og/eller islim. Modulene kan justeres opp
for å ukte ovnen med de medfølgende setskruene.
For mer informasjon, se monteringsanvisning for
modulene.
Gulvplate:
Sørg for å følge lokale lover og regler vedrørende
tildekking av brennbart gulv.
Sikkehetsavstander (FIG 2 - 2b)
Sørg for at angitte minimum sikkerhetsavstander
overholdes. Vær oppmerksom på at disse
avstandskravene kan variere i forskjellige land.
Måltegninger (FIG 1 - 1c)
*Måltegningene angir ca. senter høyde for hull til
røykrøret. Skjevheter i gulv og vegger vil kunne påvirke
målene. Tørrstable ildstedet for nøyaktig høyde og
posisjon til røykinnføringen. Dersom friskluftstilkobling
skal gjennom gulvet, merk av hvor hullet skal være.
Friskluftstilkobling (tilbehør)
NB! Ildstedet kan kun kobles til friskluft gjennom
utsparingene i bunnplaten (se FIG1b Nordpeis Box
N-20U =AIR).
Tett mellomrommet mellom friskluftslangen og
betongen med et ikke-brennbart materiale .
For ytterligere informasjon se separat
monteringsanvisning for friskluftssettet.

4 GB
General information
All our products are tested according to the latest
European requirements and also to the Norwegian
standard NS 3058 and NS 3059, which include
particle tests. However, several European countries
have local regulations for installation of replaces,
which change regularly. It is the responsibility of the
client that these regulations are complied with in
the country/region where the replace is installed.
Nordpeis AS is not responsible for incorrect
installation.
Important to check:
- distance from rebox to combustible/ammable
materials
- insulation materials/requirements between replace
surround and back wall
- size of oor plates in front of replace if required
ue connection between rebox and chimney
- insulation requirements if ue passes through a
ammable wall
For your own safety, comply with the assembly
instructions. All safety distances are minimum distances.
Installation of the insert must comply with the rules and
regulations of the country where installed. Nordpeis AS
is not responsible for wrongly assembled inserts.
We accept no liability for typographical errors and
changes.
For the latest updated version go to www.nordpeis.com.
NB! See separate instructions for the insert.
IMPORTANT SAFETY PRECAUTIONS!
1. Please follow the installation manual when
connecting your stove / replace to the chimney /
ue pipe. If connected di󰀨erently from instruction
please, consider the heat radiation from the ue
pipe to the surrounding materials.
2. Before use, please carefully read the user manual
and follow the instructions.
3. Integrated or dened convection openings may
never be reduced or partially obstructed. This may
lead to overheating, which again can cause house
re or serious damage to the product.
4. Use only designated re starters. Never use
gasoline, diesel or other liquids to start the re.
This may cause explosions!
5. Never use other fuel than natural dry chopped
wood. Briquettes, peat, coke, coal and waste
from construction materials develops far higher
temperatures and emissions than natural wood.
Since your product has been designed for use
with natural wood only, other fuels may damage
the product, chimney and surrounding
constructions.
6. In case of damage to glass or door gasket, all use
of the product must be discontinued until the
damage has been repaired.
Failure to follow these precautions will leave your
warranty void and expose people and property to
danger.
Advise: Even if not required in your area, it is always
wise to have a qualied stove / replace tter do the
installation, or at least the nal inspection before use.

5
GB
Nordpeis Box N-20U
Insert: N-20U
Steel chimney
Can be connected to steel chimney.
Weight including insert
Nordpeis Box N-20U 205 kg
Accessory
Nordpeis Box N-20U module small 28,5 kg
Nordpeis Box N-20U module large 42 kg
If the stove is combined with one or more modules
beside the stove, make sure the oor beneath the
base of the stove is either level with or slightly
higher (up to 4mm) than the oor beneath the
modules. If this is not the case the stove must be
lifted by using shims and / or tile glue to achieve
the correct height. The modules can be adjusted
to match the height of the stove using the provided
set screws.
For more information see separate assembly
instructions for accessorieses.
Floorplate
Please follow the rules and regulations regarding
oorplates in your country.
Safety Distances (FIG 2 - 2b)
Make sure that the safety distances indicated below are
followed.
Illustration (FIG 1 - 1c)
*The illustration indicates the approximate centre height
of the ue pipe. Consider possible inclination of
the ue prior to perforating the chimney . Distortions in
oors and walls may inuence the height. Dry stack
the replace for accurate height and positioning of
the ue/chimney connection. If a fresh air supply set
(accessory) is connected through the oor, prepare the
bottom element before assembly.

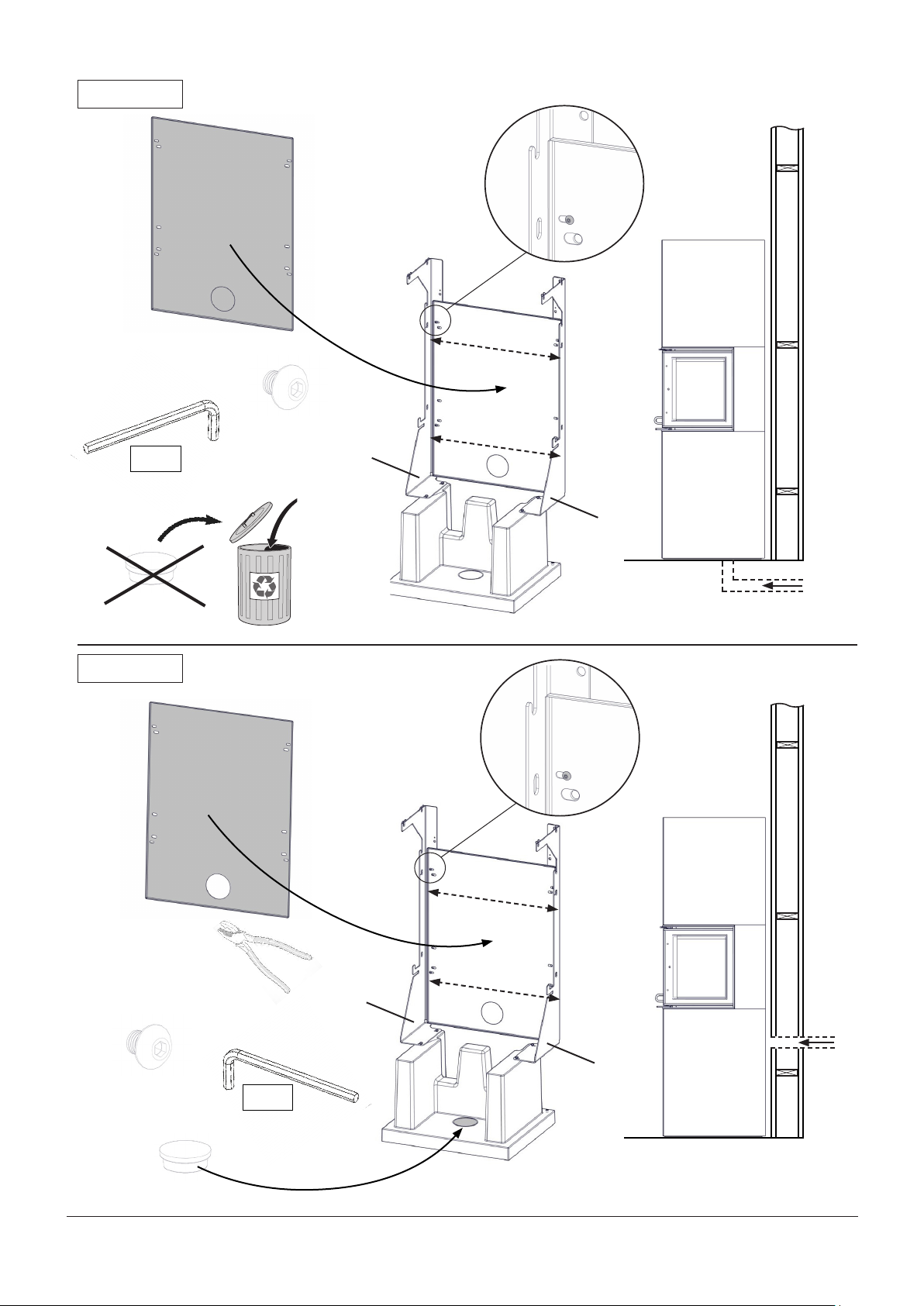

Fresh air supply (accessory)
ATTENTION! The product can only be connected to
the fresh air supply through the pre cut areas in the
surround (See FIG 1b Nordpeis Box N-20U =AIR). Seal
o󰀨 the gap between the fresh air hose and the concrete
with a non combustible sealant.
For more information see separate assembly
instructions for fresh air supply.

6 FI
Yleistä tietoa
Kaikki tuotteemme on testattu uusimpien
eurooppalaisten vaatimusten mukaisesti ja
norjalaisten standardien NS 3058 ja NS 3059
mukaisesti, joihin sisältyvät myös hiukkastestit.
Useilla eurooppalaisilla mailla on takkojen
asennusta koskevia paikallisia määräyksiä, jotka
muuttuvat säännöllisesti. Asiakas on velvollinen
huolehtimaan siitä, että takan asennuspaikan
määräyksiä noudatetaan. Nordpeis AS ei vastaa
virheellisestä asennuksesta.
Tärkeää tarkastettavaa :
– etäisyys tulipesästä syttyviin/tulenarkoihin
materiaaleihin
– takan kuoren ja takaseinän väliset eristysmateriaalit/
vaatimukset
– takan eduslaatan koko jos vaaditaan, tulipesän ja
savupiipun välinen savuputki
– eristysvaatimukset, jos savuputki menee tulenaran
seinän läpi
Noudata asennusohjeita oman turvallisuutesi vuoksi.
Kaikki turvaetäisyydet ovat minimietäisyyksiä.
Takkasydän on asennettava takan asennusmaan
asetusten ja määräysten mukaisesti. Nordpeis AS ei
vastaa virheellisesti asennetuista takkasydämistä.
Emme vastaa painovirheistä tai muutoksista.
Viimeksi päivitetyn version ja täydellisemmän tiedon
saamiseksi palomuureista, savupiippuun liittämisestä
ym. vieraile nettisivuillamme www.nordpeis.
Huom! Katso takkasydämen erillinen ohje.
TÄRKEITÄ TURVALLISUUSTOIMENPITEITÄ
1. Noudata asennusohjetta, kun yhdistät
tulisijan savupiippuun tai hormiin. Jos
yhdistäminen tehdään ohjeesta poikkeavalla
tavalla, ota huomioon lämmön säteily hormista
ympäröiviin rakenteisiin.
2. Lue käyttöohje huolellisesti ennen käyttöä ja
noudata ohjeita.
3. Kiinteitä tai määriteltyjä kiertoilma-aukkoja ei
saa koskaan pienentää tai peittää edes
osittain. Se voi johtaa ylikuumenemiseen, mikä
voi aiheuttaa tulipaloriskin tai vaurioittaa
tuotetta.
4. Käytä vain takan sytyttämiseen tarkoitattuja
sytykkeitä. Älä koskaan käytä bensiiniä, dieseliä
tai muita nesteitä tulen sytyttämiseen. Ne voivat
aiheuttaa räjähdyksen!
5. Älä koskaan polta mitään muuta kuin kuivaa,
käsittelemätöntä, pilkottua puuta. Pelletit, turve,
koksi, hiili ja rakennusmateriaalijäte tuottavat
paljon enemmän lämpöä ja päästöjä kuin puu.
Koska tuote on suunniteltu vain käsit
telemätöntä puuta varten, muut poltettavat
materiaalit saattavat vahingoittaa tulisijaa,
hormia tai ympäröiviä rakenteita.
6. Jos lasi tai oven tiivisteet vaurioituvat, tuotetta
ei saa käyttää ennen kuin vaurio on korjattu.
Jos näitä varotoimenpiteitä ei noudateta, takuu ei
ole voimassa ja ihmiset ja omaisuus voivat altistua
vaaralle.
Neuvo: on järkevää antaa pätevän asentajan
hoitaa tulisijan asennus tai ainakin tarkistaa asen-
nus ennen käyttöönottoa, vaikka sitä ei alueellasi
vaadittaisikaan.

7
FI
Nordpeis Box N-20U
Takkasydän: N-20U
Terässavupiippu
Voidaan yhdistää terässavupiippuun.
Paino takkasydämen kanssa:
Nordpeis Box N-20U 205 kg
Lisävaruste:
Nordpeis Box N-20U pieni moduuli 28,5 kg
Nordpeis Box N-20U suuri moduuli 42 kg
Jos takan vierellä on yksi tai useampi moduuli,
varmista, että takan alapuolella oleva lattia on joko
samalla tasolla tai hieman korkeampi (enintään 4
mm) kuin moduulien alapuolella oleva lattia. Jos
näin ei ole, takkaa on nostettava oikean korkeuden
saavuttamiseksi. Moduulit voidaan säätää vas-
taamaan takan korkeutta säätöruuvien avulla.
Katso lisätietoja moduulien erillisestä asennusohjeesta.
Lattialaatta
Paikallisia eduslaattaa koskevia määräyksiä on
noudatettava.
Turvaetäisyydet (KUVA 2 - 2b)
Varmista, että turvaetäisyyksiä noudatetaan.
Huomaa, että turvaetäisyydet saattavat vaihdella
maittain.
Piirros (KUVA 1 - 1c)
*Kuvassa näkyy savuputken aukon keskikorkeus.
Huomioi savuputken kallistus ennen savupiipun
puhkaisua. Lattian ja seinien epätasaisuudet voivat
vaikuttaa korkeuteen. Kokoa takka alustavasti ilman
liimaa savuputken/savupiipun liitännän kohdalle.
Jos takkaan liitetään palamisilmasarja (lisävaruste)
lattian läpi, merkitse syöttösarjan aukko.
Palamisilmasarja (lisävaruste)
Palamisilmasarja (lisävaruste)
HUOMAA! Palamisilmasarja voidaan liittää
tuotteeseen ainoastaan esileikatuista kohdista (ks.
KUVA 1b Nordpeis Box N-20U = ILMA). Sulje
palamisilmaputken ja betonin välinen rako
palamattomalla tiivistysaineella.
Lisätietoja on palamisilmasarjan erillisessä
asennusohjeessa.

8 SE
Allmän information
Alla våra produkter har testats i enlighet med
de senaste europeiska kraven samt enligt norsk
standard NS 3058 och NS 3059 där partikeltestning
ingår. Flera europeiska länder har dock lokala
bestämmelser för installation av eldstäder som
regelbundet omarbetas. Kunden ansvarar för att
följa bestämmelserna som gäller i landet/regionen
där eldstaden installeras. Nordpeis AS tar inget
ansvar för felaktig installation.
Viktiga kontroller:
– avstånd från kaminen till brännbara/lättantändliga
material
– krav på isoleringsmaterial mellan eldstadens ram och
bakplatta
– storlek på golvplåtar framför eldstaden, om sådana
krävs – rökrörsanslutning mellan kamin och skorsten
– krav på isolering om röken passerar genom en
lättantändlig vägg
Följ monteringsanvisningarna för din egen säkerhet.
Alla säkerhetsavstånd är minimiavstånd.
Installationen av insatsen måste utföras i enlighet med
de lagar och bestämmelser som gäller i landet där den
installeras. Nordpeis AS tar inget ansvar för felaktigt
installerade insatser.
Vi tar inget ansvar för tryckfel och ändringar.
På vår hemsida, www.nordpeis.se, nns senast
uppdaterade version.
Obs! Se egen monteringsanvisning för insatsen.
VIKTIGA SÄKERHETSVARNINGAR:
1. Följ anvisningarna i denna monteringsanvisning när
du ansluter kaminen/eldstaden till skorsten/rökrör.
Om du väljer anslutningssätt annat än det som anges
i dessa anvisningar måste du ta med i beräkningen
den påverkan som värmestrålningen från rökröret har
på omgivande material.
2. Läs bruksanvisningen innan användning, och följ alla
anvisningar.
3. Konvektionsöppningar får inte reduceras eller på
något sätt täppas till. Om de gör det kan följden bli
överhettning, vilket i sin tur kan leda till att det börjar
brinna i huset eller att produkten skadas allvarligt.
4. Använd endast avsedda produkter för att tända
kaminen. Använd aldrig bensin, diesel eller annan
vätska för att tända kaminen. Följden kan bli
explosion!
5. Elda kaminen endast med torkad, kluven ved.
Briketter, torv, koks, kol och byggavfall genererar
mycket högre temperatur och mer utsläpp än ved.
Din produkt är avsedd för eldning med ved (andra
bränslen kan skada produkten, skorstenen och
omgivande konstruktioner).
6. Sluta omedelbart använda produkten om dess glas
eller luckans packning visar tecken på att vara
skadade. Använd produkten igen först när skadan är
reparerad.
Om du inte följer dessa varningar upphör garantin
att gälla och du gör dig skyldig till att utsätta
personer och egendom för fara.
Rekommendation: Vi rekommenderar (även om det
inte krävs enligt reglemente i ditt område) att du
låter behörig kamin/eldstads-tekniker utföra
installationen. Om du väljer att utföra
installationen själv bör du åtminstone låta behörig
kamin/eldstads-tekniker genomföra en
slutbesiktning av installationen innan kaminen/
eldstaden används.

9
SE
Nordpeis Box N-20U
Insats: N-20U
Stålskorsten
Kan anslutas till stålskorsten
Vikt inklusive insats
Nordpeis Box N-20U 205 kg
Tillbehör:
Nordpeis Box N-20U Liten modul 28,5 kg
Nordpeis Box N-20U Stor modul 42 kg
Om kaminen kombineras med en eller era
moduler vid sidan av kaminen, se till att golvet
under kaminens botten är antingen jämnt eller
något högre (upp till 4 mm) än golvet under mod-
ulerna. Om så inte är fallet måste kaminen lyftas
med hjälp av shims brickor och / eller kakellim för
att uppnå rätt höjd. Modulerna kan justeras för att
matcha höjden på kaminen med de medföljande
skruvarna.
För närmare information, se separata
monteringsanvisningar för modulerna.
Golvplåt
Följ de lagar och bestämmelser som gäller för golvplåtar
i ditt land.
Säkerhetsavstånd (FIG 2 - 2b)
Kontrollera att säkerhetsavstånden är uppfyllda.
Observera att dessa säkerhetsavstånd kan variera från
land till land.
Bild (FIG 1 - 1c)
*På bilden anges den ungefärliga centrumhöjden
för rökrörets hål. Bestäm rökrörets lutning innan
hålet i skorstenen tas upp. Höjden kan påverkas av
störande föremål i golv och väggar. Sätt tillfälligt ihop
eldstaden (utan att limma) för kontroll av rätt höjd
och placering av rökrörets/skorstenens anslutning.
Om en sats för friskluftstillförsel (tillbehör) ska anslutas
genom golvet ska du märka ut var hålet ska vara.
Friskluftstillförsel (tillbehör)
Obs! Produkten kan endast anslutas till
friskluftstillförseln via urtagen i ramen (se FIG 1b
Nordpeis Box N-20U =AIR). Täta spalten mellan frisk-
luftsslangen och betongen med ett oantändligt tätnings-
medel som t.ex. stenull.
För närmare information, se de separata
monteringsanvisningarna för friskluftstillförseln.

10 DE
Allgemeine Information
Alle unsere Kaminanlagen, Kamineinsätze und Öfen
sind geprüft und entsprechen den neuesten
europäischen Normen und Sicherheitsvorschriften. Da
je nach Land unterschiedliche Sicherheitsvorschriften
bei der Installation und beim Betrieb von Feuerstätten
bestehen, sind Sie als Betreiber der Kaminanlage, des
Kamineinsatzes und des Ofens für die Einhaltung dieser
Standards in Ihrer Region und für die korrekte
Installation der Feuerstätte selbst verantwortlich. Die
Aufbau – und Bedienungsanleitung ist zu beachten.
Nordpeis / Northstar haftet nicht für unsachgemäße
Installation oder unsachgemäßen Betrieb.
Bitte halten Sie sich an die länderspezischen, region-
alen und lokalen Vorschriften, z.B. betre󰀨end:
• Brandschutz
• Sicherheitsabstände
• Isoliermaterialien
• Baurecht
• Größe von Funkenschutzplatten / Bodenplatten
• Rauchrohranschlüsse und
Schornsteinanschlüsse
• usw.
! Bei Fragen hierzu wenden Sie sich bitte an Ihren
Schornsteinfeger / Kaminkehrer oder an die
jeweiligen staatlichen Behörden.
Zu Ihrer eigenen Sicherheit halten Sie sich an die Aufbau- und
Montageanleitung. Alle Sicherheitsabstände sind
Mindestabstände. Bei der Installation Ihrer Kaminanlage
beachten Sie die länderspezischen, regionalen und lokalen
baurechtlichen Vorschriften.
Nordpeis AS / Northstar übernehmen für falsch montierte
oder verändert montierte Kaminanlagen keine Verantwortung,
Haftung und / oder Gewährleistung.
Nordpeis AS / Northstar übernehmen keinerlei Haftung für
Irrtümer, Druckfehler und Veränderungen.
Die aktuellste Version nden Sie unter www.nordpeis.com
Beachten Sie die seperate Montageanleitung
für den Kamineinsatz.
WICHTIGE SICHERHEITSHINWEISE:
1. Befolgen Sie beim Anschluss Ihres Kaminofens bzw.
Kamins an den Schornstein bzw. das Rauchgasrohr
die Installationsanleitung. Wenn Sie von den
Anschlussanweisungen abweichen, beachten Sie die
Wärmestrahlung vom Rauchgasrohr, die auf die
umliegenden Materialien einwirkt.
2. Lesen Sie vor dem Gebrauch sorgfältig die
Bedienungsanleitung und befolgen Sie die
Anweisungen.
3. Integrierte oder anders hergestellte Konvektionsö󰀨
nungen dürfen niemals reduziert oder teilweise über
deckt werden. Dies kann zu einer Überhitzung
führen, was wiederum Hausbrände oder schwere
Schäden am Produkt verursachen kann.
4. Verwenden Sie nur zulässige Feueranzünder.
Verwenden Sie zum Anzünden niemals Benzin,
Diesel oder andere Flüssigkeiten. Dies kann
Explosionen verursachen!
5. Verwenden Sie als Brennsto󰀨 ausschließlich
geschla genes und getrocknetes Naturholz. Briketts,
Torf, Koks, Kohle und Bauabfälle erzeugen weitaus
höhere Temperaturen und Emissionen als Naturholz.
Da Ihr Produkt nur für eine Verwendung mit Naturholz
ausgelegt ist, können andere Brennsto󰀨e das
Produkt, den Schornstein und die umliegenden
Bauten be schädigen.
6. Bei Schäden an Glas oder Türdichtung darf das
gesamte Produkt erst wieder verwendet werden,
nachdem eine Reparatur ausgeführt wurde.
Eine Nichtbeachtung dieser Vorsichtsmaßnahmen
führt zu einem Erlöschen der Garantie und setzt
Personen sowie Eigentum Gefahren aus.
Hinweis: Auch wenn dies bei Ihnen nicht erfordert
wird, empehlt es sich stets, einen qualizierten
Kaminofen-/Kamininstallateur mit der Montage zu
beauftragen oder zumindest eine Endabnahme vor
der Inbetriebnahme ausführen zu lassen.

11
DE
Nordpeis Box N-20U
Schornstein aus Stahlelementen
Kann an einen Schornstein aus Stahlelementen
angeschlossen werden.
Gewicht inklusive Heizeinsatz
Nordpeis Box N-20U 205 kg
Gewicht
Nordpeis Box N-20U Modul klein 28,5 kg
Nordpeis Box N-20U Modul groß 42 kg
Sollte der Box daneben noch mit einem oder
mehreren Modulen kombiniert werden, muss
beachtet werden, dass die Bodenäche unter dem
Box und unter den Modulen bündig sein soll.
Die Höhendi󰀨erenz kann maximal bis zu 4 mm
betragen. Sollte die Bodenäche unter dem Box
und den Modulen nicht bündig sein, ist die Höhe
des Boxes durch den Gebrauch von den Unterleg-
platten oder dem Fliesenkleber zu regulieren, um
die gleiche Höhe des Boxes und der Module zu
erreichen. Die Höhe der Module kann auch mittels
der befestigten, verstellbaren Schrauben reguliert
werden.
Weitere Informationen entnehmen Sie der separaten
Montageanleitung für die Module.
Bodenplatte
Beachten Sie die Regeln und Bestimmungen zu Boden-
platten in Ihrem Land.
Sicherheitsabstand zu brennbarem Material
(FIG 2 - 2b)
Vergewissern Sie sich, dass alle Sicherheitsabstände
eingehalten werden.
Figurzeichnungen (1 - 1c)
*Die Abbildung zeigt den ungefähren Abstand vom
Boden bis zur Mitte der Ö󰀨nung in den Schornstein.
Beachten Sie die Neigung des Rauchrohres,
bevor Sie ein Loch in den Schornstein bohren.
Unregelmäßigkeiten im Boden können die Höhe
beeinussen.
Stellen Sie die Kaminverkleidung lose auf, um
Position und Höhe des Rauchrohranschlusses
anzuzeichnen. Markieren Sie auch gleich ein Loch im
Boden, falls Sie ein Zuluftkit (als Zubehör) anschließen
möchten.
Frischluftzufuhr (Zubehör)
ACHTUNG! Das Produkt kann nur durch die
vorgestanzten Bereiche in der Einfassung mit der
Frischluftzufuhr verbunden werden (siehe Abb. 1b
Nordpeis Box N-20U =AIR mm). Dichten Sie den Spalt
zwischen Frischluftschlauch und Beton mit einem nicht
brennbaren Dichtungsmittel ab.
Für weitere Informationen siehe separate
Montageanleitung für Frischluftzufuhr.

12 FR
Informations générales
Nos habillages se composent tous de matériaux
non combustibles. Tous nos inserts et nos poêles
sont testés selon les dernières exigences
européennes ainsi que selon la norme norvégien
SINTEF qui inclut des essais de particules. Plus-
ieurs pays européens appliquent cependant des
règles individuelles d’installation des inserts, des
poêles et des cheminées. Vous êtes entièrement
responsable du respect de ces règles locales
concernant l’installation dans votre région / votre
pays. Nordpeis (Northstar) ne saurait en aucun cas
être tenu responsable de l’installation.
Vous devez vérier la conformité des règlements
locaux concernant :
• la distance du foyer aux matériels combustibles /
inammables
• des matériels / exigences d’isolation entre
les habillages du cheminée et le mur
d’adossement
• les dimensions des plaques de sol devant la
cheminée ou le poêle si exigé
• la connexion avec le conduit de fumée et la sortie
des fumées entre le foyer et la cheminée
• des exigences d’isolation si le conduit de fumée
au travers d’un mur inammable.
Pour votre sécurité, veuillez observer les instructions de
montage. Toutes les distances de sécurité sont des distances
minimales.
L’installation de l’insert doit observer les règlementations
locales et nationales.
Nordpeis AS ne saurait être tenu responsable d’un montage
défectueux d’un insert ou d’un poêle.
Nordpeis se réserve le droit de modier, à tout moment et
sans préavis, les caractéristiques techniques et
dimensionnelles deses produits.
NB! Voir le manuel d’installation séparé
pour le foyer
CONSIGNES DE SÉCURITÉ IMPORTANTES:
1. Veuillez suivre les instructions d’utilisation du manuel
lorsque vous raccordez votre poêle/foyer à la
cheminée/au conduit. Si le raccordement se fait
di󰀨éremment des instructions, veuillez tenir compte
du rayonnement thermique du conduit de fumée par
rapport aux matériaux environnants.
2. Avant toute utilisation, veuillez lire attentivement le
mode d’emploi et suivre les instructions.
3. Les ouvertures de convection intégrées ou désignées
ne doivent jamais être totalement ou partiellement
obstruées. Cela peut conduire à une surchau󰀨e, ce
qui peut à son tour provoquer un incendie dans
la maison ou des dommages graves au produit.
4. Utiliser uniquement des allume-feux prévus à cet
e󰀨et. Ne jamais utiliser d’essence, de diesel ou
d’autres liquides pour démarrer le feu. Cela peut
provoquer des explosions !
5. N’utilisez jamais d’autres combustibles que le bois
naturel sec, sous forme de bûches. Les briquettes,
la tourbe, le charbon et les déchets des
matériaux de construction développent des
températures et des émissions beaucoup plus
élevées que le bois naturel. Étant donné que votre
produit a été conçu pour être utilisé uniquement
avec du bois naturel, d’autres carburants peuvent
endommager le produit, la cheminée et les
constructions environnantes.
6. En cas de dommages de la vitre ou du joint
d’étanchéité de la porte, toute utilisation du produit
doit être interrompue jusqu’à ce que le dommage soit
réparé
Le non-respect de ces précautions entraînera la
perte de votre garantie et exposera les personnes
et les biens à un danger.
Conseil : Même si cela n’est pas exigé dans votre
pays, il est toujours conseillé de s’adresser à un
installateur de poêle/de foyer agréé pour le
montage, ou au moins pour l’inspection nale avant
utilisation.

13
FR
Nordpeis Box N-20U
Foyer: N-20U
Conduit de fumée en acier
Compatible avec un conduit d’évacuation des fumées
en acier.
Poids foyer inclut
Nordpeis Box N-20U 205 kg
Poids
Nordpeis Box N-20U module petit 28,5 kg
Nordpeis Box N-20U module grand 42 kg
Si le poêle est associé à un ou plusieurs modules
sur le côté du poêle, assurez-vous que le plancher
sous la base de l’appareil soit au même niveau ou
légèrement plus haut (jusqu’à 4mm) par rapport au
sol sous les modules. Si ce n’est pas le cas,
le poêle doit être soulevé en utilisant des cales et /
ou de la colle pour obtenir la bonne hauteur.
Les modules peuvent être ajustés en utilisant les
vis de réglage fournies pour atteindre la hauteur
du poêle.
Pour plus d’informations, voir les instructions de mon-
tage séparées pour les modules.
Plaque de sol
Veuillez suivre les règles et les règlements concernant
la plaque de sol dans votre pays.
Distances de sécurité (FIG 2, 2a, 2b)
Prenez soin de respecter les distances de sécurité
indiquées. S’il vous plaît, noter que ces distances de
sécurité peuvent varier d’un pays à l’autre.
Illustration (Nordpeis Box N-20U 1a-1b =mm)
*L’illustration montre la distance approximative entre
le sol et le centre du trou pour la connexion avec le
conduit de fumée et la sortie des fumées. Comme le
conduit est incliné, cette hauteur peut varier selon où
l’habillage est installé. Monter préalablement à sec la
cheminée jusqu’à l’élément supérieur, avant de percer
un trou dans le conduit. Cela permet de trouver la
bonne hauteur et la position convenable du tuyau de
raccordement dans le conduit.
L’apport d’air (accessoire)
ATTENTION ! Le produit peut uniquement être raccordé
à l’amenée d’air frais à travers les passages pré-décou-
pés dans l’habillage (Voir la gure 1b, Nordpeis Box
N-20U Boîtier = AIR mm). Scellez l’espace entre le
conduit d’air frais et le béton à l’aide d’un produit
d’étanchéité non combustible.
Pour plus d’informations, consultez les instructions de
montage séparées pour l’alimentation en air frais.

14
Nordpeis Box N-20U = mm
FIG 1
542
A
A
1445
140
578 382 485
463
271
234
area for air 310cm
2
578
3
3
R45
401
1130
271
area for air 200cm
2
1184
1133
79
265
150
SECTION A-A
D
E
F
C
1 2 3 4
B
A
3 2 1 5
C
D
4 6 7 8
A
B
This document is Nordpeis (Northstar Sp. z o.o. )exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission
A3
Revision note:
Name:
Revision by:
Checked by:
Created by:
Approved by:
Date:
Part number: Revision:
Material:
Weight (kg.): Format:
Scale:
1:12
Replace:
J.Rapke 15.12.2017
IA-BOX00-000
N-20U Box surrounding
Box
195,51
Sheet:
1
1
of
Nordpeis AS
Gjellebekkstubben 11
N-3420 LIIERSKOGEN, Norwey
Nordpeis Box N-20U = Air / Chimney connections
FIG 1b
542
A
A
1445
140
578 382 485
463
271
234
area for air 310cm
2
R45
401
1130
area for air 200cm
2
1184
1133
79
150 401
SECTION A-A
Free standing version
D
E
F
C
1 2 3 4
B
A
3 2 1 5
C
D
4 6 7 8
A
B
This document is Nordpeis (Northstar Sp. z o.o. )exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission
A3
Revision note:
Name:
Revision by:
Checked by:
Created by:
Approved by:
Date:
Part number: Revision:
Material:
Weight (kg.): Format:
Scale:
1:12
Replace:
J.Rapke 15.12.2017
IA-BOX00-000
N-20U Box surrounding
Box
195.16
Sheet:
1
1
of
Nordpeis AS
Gjellebekkstubben 11
N-3420 LIIERSKOGEN, Norwey
542
A
A
1445
140
578 382 485
463
271
234
area for air 310cm
2
578
3
3
R45
401
1130
271
area for air 200cm
2
1184
1133
79
265
150
SECTION A-A
D
E
F
C
1 2 3 4
B
A
3 2 1 5
C
D
4 6 7 8
A
B
This document is Nordpeis (Northstar Sp. z o.o. )exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission
A3
Revision note:
Name:
Revision by:
Checked by:
Created by:
Approved by:
Date:
Part number: Revision:
Material:
Weight (kg.): Format:
Scale:
1:12
Replace:
J.Rapke 15.12.2017
IA-BOX00-000
N-20U Box surrounding
Box
195,51
Sheet:
1
1
of
Nordpeis AS
Gjellebekkstubben 11
N-3420 LIIERSKOGEN, Norwey
A
542
A
A
1445
140
578 382 485
463
271
234
area for air 310cm
2
R45
401
1130
area for air 200cm
2
1184
1133
79
150 401
SECTION A-A
Free standing version
D
E
F
C
1 2 3 4
B
A
3 2 1 5
C
D
4 6 7 8
A
B
This document is Nordpeis (Northstar Sp. z o.o. )exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission
A3
Revision note:
Name:
Revision by:
Checked by:
Created by:
Approved by:
Date:
Part number: Revision:
Material:
Weight (kg.): Format:
Scale:
1:12
Replace:
J.Rapke 15.12.2017
IA-BOX00-000
N-20U Box surrounding
Box
195.16
Sheet:
1
1
of
Nordpeis AS
Gjellebekkstubben 11
N-3420 LIIERSKOGEN, Norwey

15
Nordpeis Box N-20U + wood shelf = mm
542
A
A
1445
140
578 382 485
463
271
234
area for air 310cm
2
578
3
3
R45
401
1130
271
area for air 200cm
2
1184
1133
79
265
150
SECTION A-A
D
E
F
C
1 2 3 4
B
A
3 2 1 5
C
D
4 6 7 8
A
B
This document is Nordpeis (Northstar Sp. z o.o. )exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission
A3
Revision note:
Name:
Revision by:
Checked by:
Created by:
Approved by:
Date:
Part number: Revision:
Material:
Weight (kg.): Format:
Scale:
1:12
Replace:
J.Rapke 15.12.2017
IA-BOX00-000
N-20U Box surrounding
Box
195,51
Sheet:
1
1
of
Nordpeis AS
Gjellebekkstubben 11
N-3420 LIIERSKOGEN, Norwey
542
A
A
1445
140
578 382 485
463
271
234
area for air 310cm
2
578
3
3
R45
401
1130
271
area for air 200cm
2
1184
1133
79
265
150
SECTION A-A
D
E
F
C
1 2 3 4
B
A
3 2 1 5
C
D
4 6 7 8
A
B
This document is Nordpeis (Northstar Sp. z o.o. )exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission
A3
Revision note:
Name:
Revision by:
Checked by:
Created by:
Approved by:
Date:
Part number: Revision:
Material:
Weight (kg.): Format:
Scale:
1:12
Replace:
J.Rapke 15.12.2017
IA-BOX00-000
N-20U Box surrounding
Box
195,51
Sheet:
1
1
of
Nordpeis AS
Gjellebekkstubben 11
N-3420 LIIERSKOGEN, Norwey
542
A
A
1445
140
578 382 485
463
271
234
area for air 310cm
2
578
3
3
R45
401
1130
271
area for air 200cm
2
1184
1133
79
265
150
SECTION A-A
D
E
F
C
1 2 3 4
B
A
3 2 1 5
C
D
4 6 7 8
A
B
This document is Nordpeis (Northstar Sp. z o.o. )exclusive intellectual property. It must be treated as strictly confidential and must not be copied or communicated to any third person without Nordpeis (Northstar Sp. z o.o.) written permission
A3
Revision note:
Name:
Revision by:
Checked by:
Created by:
Approved by:
Date:
Part number: Revision:
Material:
Weight (kg.): Format:
Scale:
1:12
Replace:
J.Rapke 15.12.2017
IA-BOX00-000
N-20U Box surrounding
Box
195,51
Sheet:
1
1
of
Nordpeis AS
Gjellebekkstubben 11
N-3420 LIIERSKOGEN, Norwey
FIG 1c
Nordpeis Box N-20U = Free standing
FIG 1d

16
=Firewall/ Hitzenschutzwand / Mur parfeu / Palomuuri /
=Combustible material / Brennbarem Material / Matières combustibles/ Tulenarka materiaali
FIG 2
500 mm
Nordpeis Box N-20U - safety distances
>700 mm
30 mm
>700 mm
>400 mm
30 mm
1000 mm

17
0 mm
5 mm
30 mm
=Firewall/ Hitzenschutzwand / Mur parfeu / Palomuuri
=Combustible material / Brennbarem Material / Matières combustibles/ Tulenarka materiaali
FIG 2 b Nordpeis Box N-20U - safety distances
=wood
1000 mm
500 mm

18

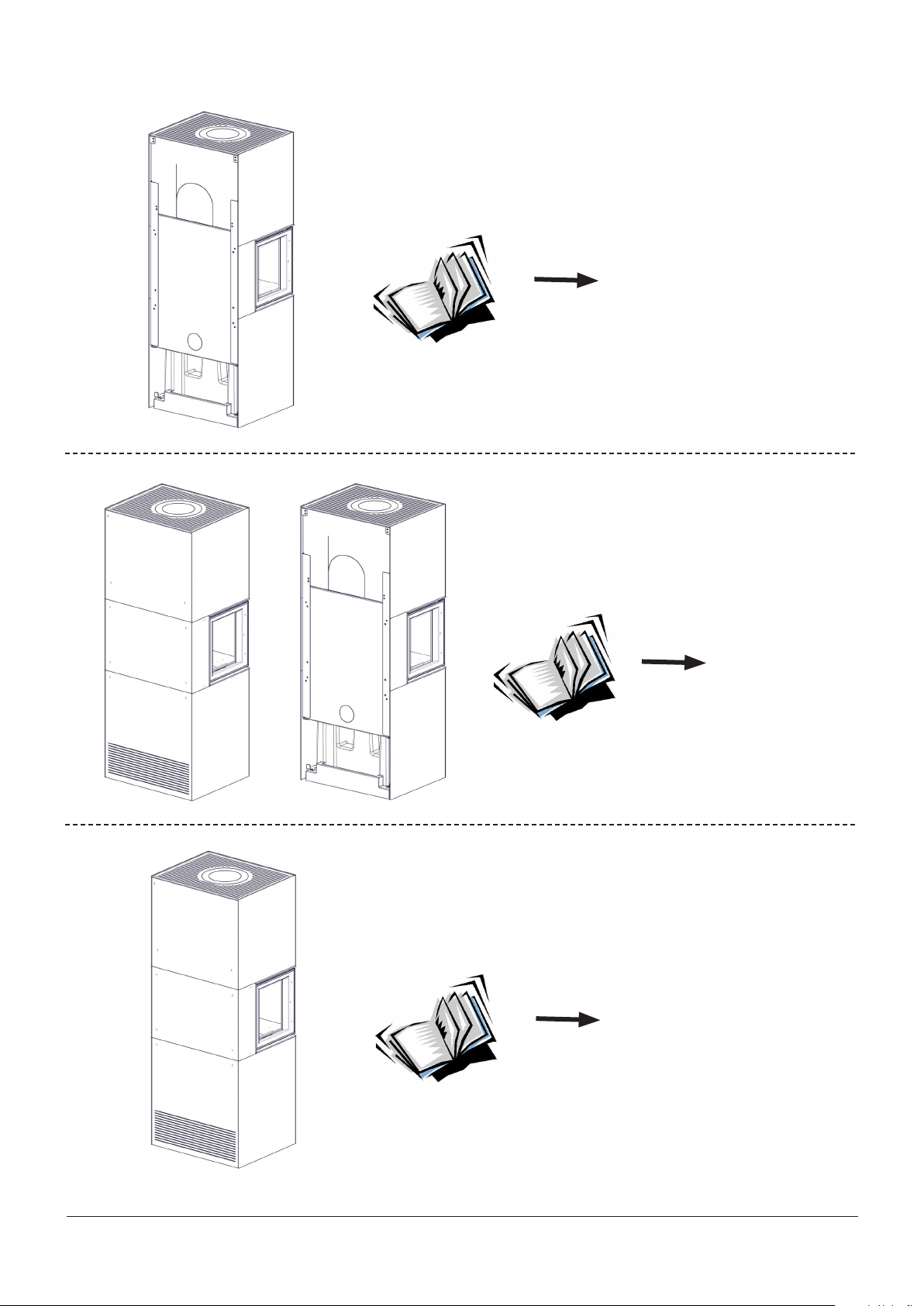

FIG ... **
Nordpeis Box N-20U
Nordpeis Box N-20U - free standing option
Nordpeis Box N-20U - free standing option
FIG ... ***
FIG ... *
Nordpeis Box N-20U

19
Nordpeis Box N-20U **
60mm
45mm
FIG 4
21-50001-018 x4
21-30004-016 x4
10 mm
1. 2.
5 mm
21-30001-012 x2
!kg
FIG 3
Nordpeis Box N-20U **

20
FIG 5
FIG 5 a
Air / Luft / Ilma
Air (*)
(*) Air / Luft / Ilma
21-30001-050 x4
3 mm
CC-ATL00-01A
21-30001-050 x4 3 mm
CC-ATL00-01A
22-BOX00-060
22-BOX00-060
22-BOX00-040
22-BOX00-050
22-BOX00-040
22-BOX00-050
!
!
X
X
X
Nordpeis Box N-20U **
Nordpeis Box N-20U **
X
