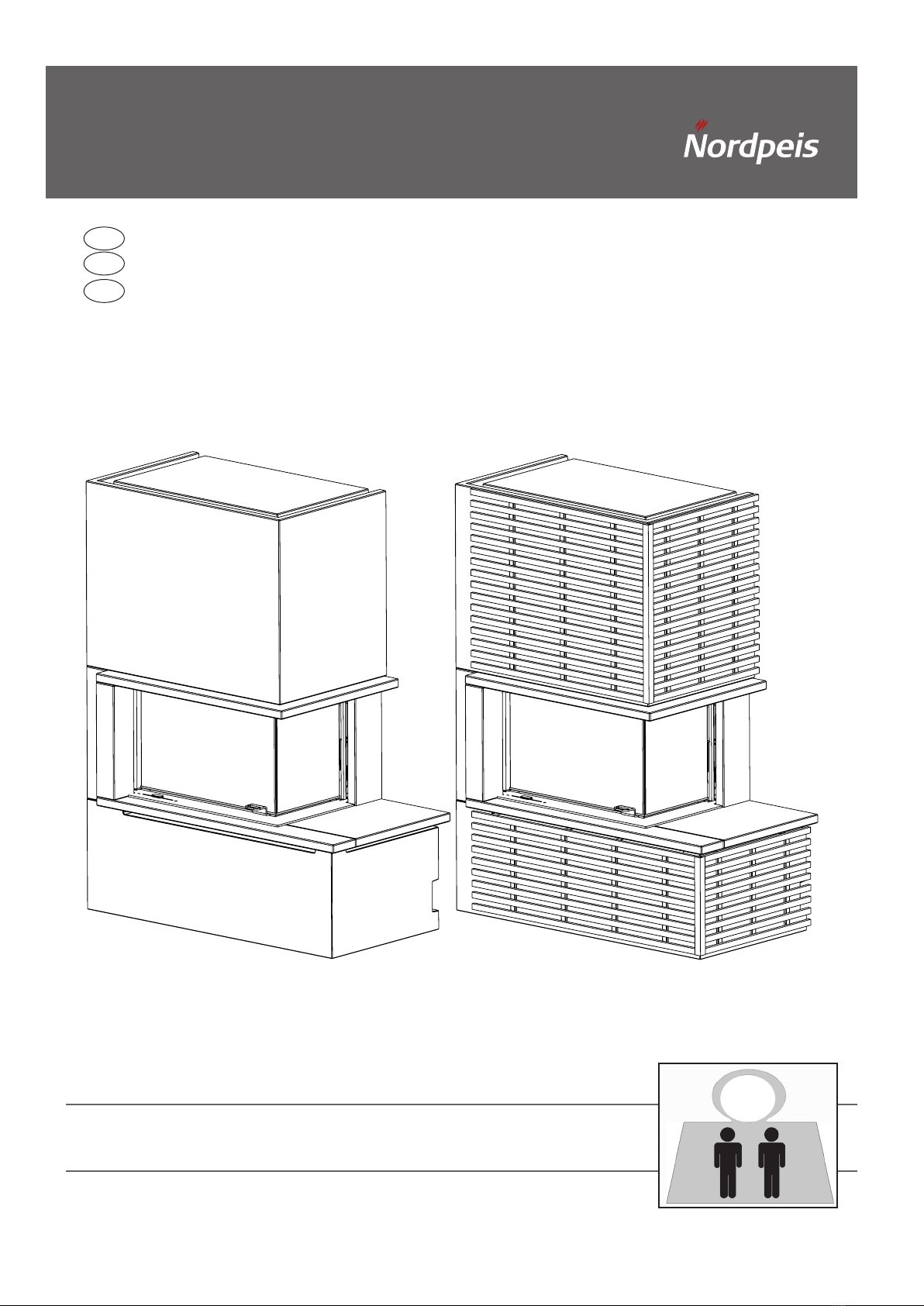

Nordpeis Fargo User manual

NO Monteringsanvisning 2
GB Installation manual 4
SE Installationsanvisning 6
Fargo
Art.no: FP-FAR0X-X00
Test report no: DTI 300-ELAB-2029 Fargo EN
Last updated: 19.01.2015
!kg

2 NO
Vekt
Huseier må forsikre seg om at gulvet tåler belastningen
i henhold til totalvekten på peisen. Vurder eventuelt
forsterkning av gulvet, spesielt i nye hus og dersom
området under peisen ikke har ekstra lettvegger
som understøtter. Ved montering på ytende tregulv,
bør peisen felles ned for å unngå at gulvet låses og
sprekker.
Brannmur
Frittstående peiser kan monteres uten brannmur.
Overhold alle sikkerhetsavstander til brennbare
materialer.
Tilkobling til pipe
Følg pipeprodusentenes spesikasjoner for tilkobling til
pipe. Tørrstable omrammingen og innsatsen for nøyaktig
høyde og posisjon til røykinnføringen i pipen. Husk at
innsatsen ekspanderer under fyring. Omrammingen må
derfor aldri hvile på innsatsen, men ha en avstand på
minimum 2-3 mm. Innsatsen må heller ikke hvile mot
benkeplaten eller mot sidene.
Ved topptilslutning til stålpipe henviser vi til respektive
fabrikats monteringsanvisning.
Krav til gulvplate
Har ildstedet panoramadør og kun skal fyres lukket,
kreves det ved brennbart gulv 30 cm gulvplate foran
ildstedet, uansett høyde og dybde på ildstedet.
Gulvplatens bredde skal være minst like bred som luken
på innsatsen.
Akryl
Elementene skal limes med medfølgende akryl. Sørg
for at alle limater er frie for støv. For bedre heft kan
overatene vaskes. La overaten tørke før akrylen
strykes på. Når peisen er ferdig montert, etterfyll
skjøtene mellom elementene med akryl og jevn fugen
med en såpevåt svamp eller nger slik at det blir en
tydelig fordypning mellom elementene (FIG Z).
Småskader
Grunnet transport og håndtering kan det oppstå små
skader på peisen. Dette kan repareres med
akryl/lettsparkel. For perfekt resultat kan du sparkle og
slipe med egnet sparkelmasse. Mindre sår og
ujevnheter sparkles. Dersom såret er dypt eller det er en
større skade anbefales det å sparkle i ere omganger
med iselim eller sementsparkel for å unngå synk. Jevn
til med f.eks. en fuktig svamp eller et lsebrett.
Sprekker
Bygningsmassen rundt peisen kan bevege seg. Spesielt
er det i nye hus vanlig at bygningsmassen får betydelige
setninger de første årene. I tillegg krymper alle
betongelementeri avtagende grad i inntil 15 måneder.
Resultatet er at det kan oppstå små sprekker i betong/
murverk.
Bruk peisen i noen måneder. Dersom det oppstår
sprekker, riss opp sprekken med et
Skrujern eller lignende (for å gi bedre plass til akryl
fugemasse). Støvsug atene frie for støv.
Sprøyt inn akryl fugemasse og bruk en sparkel eller en
såpevåt nger for å jevne til massen.
Etter et par døgn kan fugen overmales.
Maling
Når peisen er ferdig sparklet/slipt og limskjøtene tørre,
er peisen klar til å males.
Bruk kun pustende maling (akryl) ment for murverk
Behandling av marmor
Rengjør platene med svakt såpevann og fjern alle
eventuelle rester av limsøl.
Bruk aldri syreholdige/slipende stoffer da disse vil
ødelegge både overate og polering.
Ved rengjøring eller fuging er det viktig å bruke
vaskemidler/fug som er godkjent for marmor.
Riper i mørk marmor kan farges med blyantbly. Et
steinsenter kan være behjelpelig med ulike produkter
for overatebehandling av stein
For egen sikkerhet, følg monteringsanvisningen. Alle
sikkerhetsavstander er minimumsavstander. Installasjon
av ildsteder må i tillegg være i henhold til det enkelte
lands lover og regler. Nordpeis AS står ikke ansvarlig for
feilmontering av ildstedet.
Vi tar forbehold om trykkfeil og endringer.
For sist oppdaterte versjon og mer utfyllende informasjon
om brannmurer, pipetilkobling etc., se våre nettsider
www.nordpeis.no
NB! Se egen monteringsanvisning for innsatsen
Generelt om elementpeiser

3
NO
Fargo
Innsats
Q-34AL (L/R)
Stålpipe
Kan monteres med stålpipe.
Vekt inkl innsats
Fargo m/integrert brannmur 305 kg
Vokset betong 35 kg
Marmor 43 kg
Trepaneler 10 kg
Minimumsdybde på gulvplate 300 mm
Sikkerhetsavstander (FIG 2)
Sørg for at angitte sikkerhetsavstander ikke
underskrides. Sikkerhetsavstandene kan variere fra land
til land. Følg instruksjonene på det språk som gjelder for
landet peisen monteres i.
Minimumsmål brannmur
Fargo har integrert brannmurselement og kan monteres
uten brannmur.
Dersom røykrøret skal føres gjennom brennbar vegg
må det mures minimum 230 mm murverk mellom rør og
brennbar vegg.

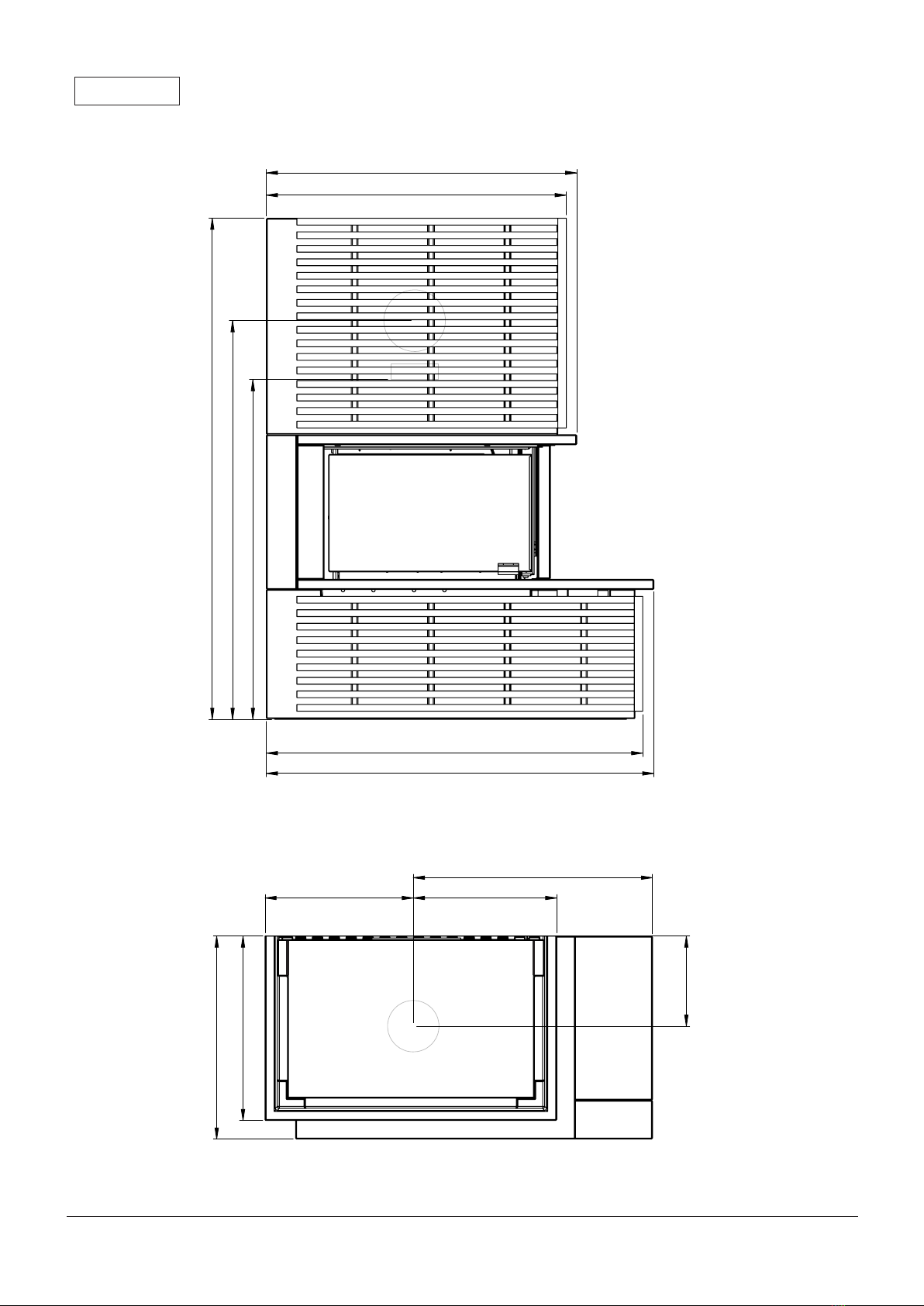

Måltegning (FIG 1A/1B Fargo =mm)
*Målet i tegningen angir ca. senter høyde på
omrammingens utsparring til røykrør. Ta hensyn til
eventuell stigning på røykrøret når det skal lages hull
i pipen. Skjevheter i gulv og vegger vil også kunne
påvirke målene. Tørrstable derfor peisen for nøyaktig
høyde og posisjon til røykinnføringen. Merk
også opp eventuelt hull til friskluftsett gjennom gulv
(ekstrautstyr).
Friskluftstilførsel (ekstrautstyr)
Ved monterning av friskluftstilførsel gjennom gulv må
utsparingen i peisens bunnplate fjernes.
Se FIG Fargo Air i måltegningen for beskrivelse. Se
også egen monteringsanvising for friskluftstilførsel.

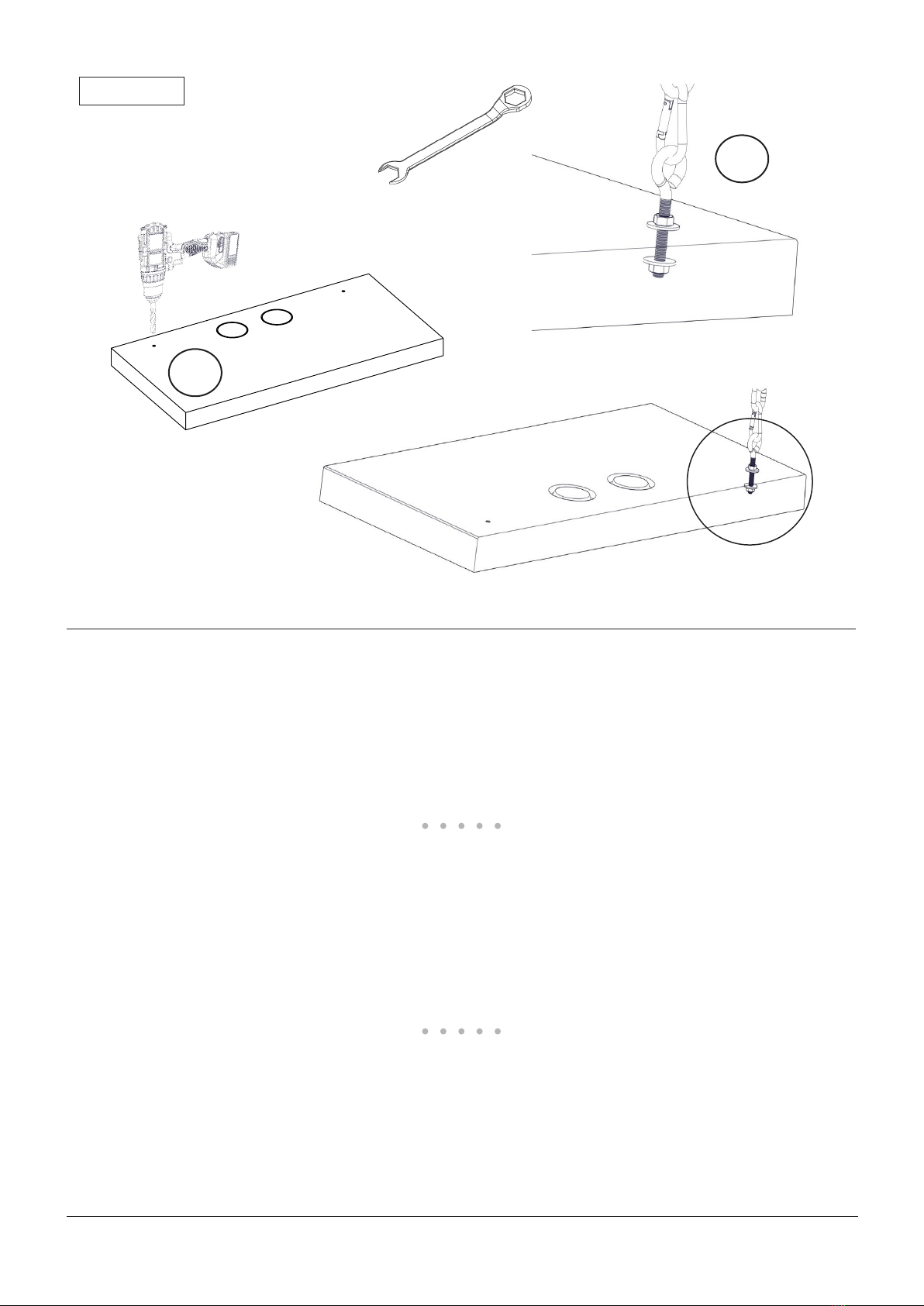

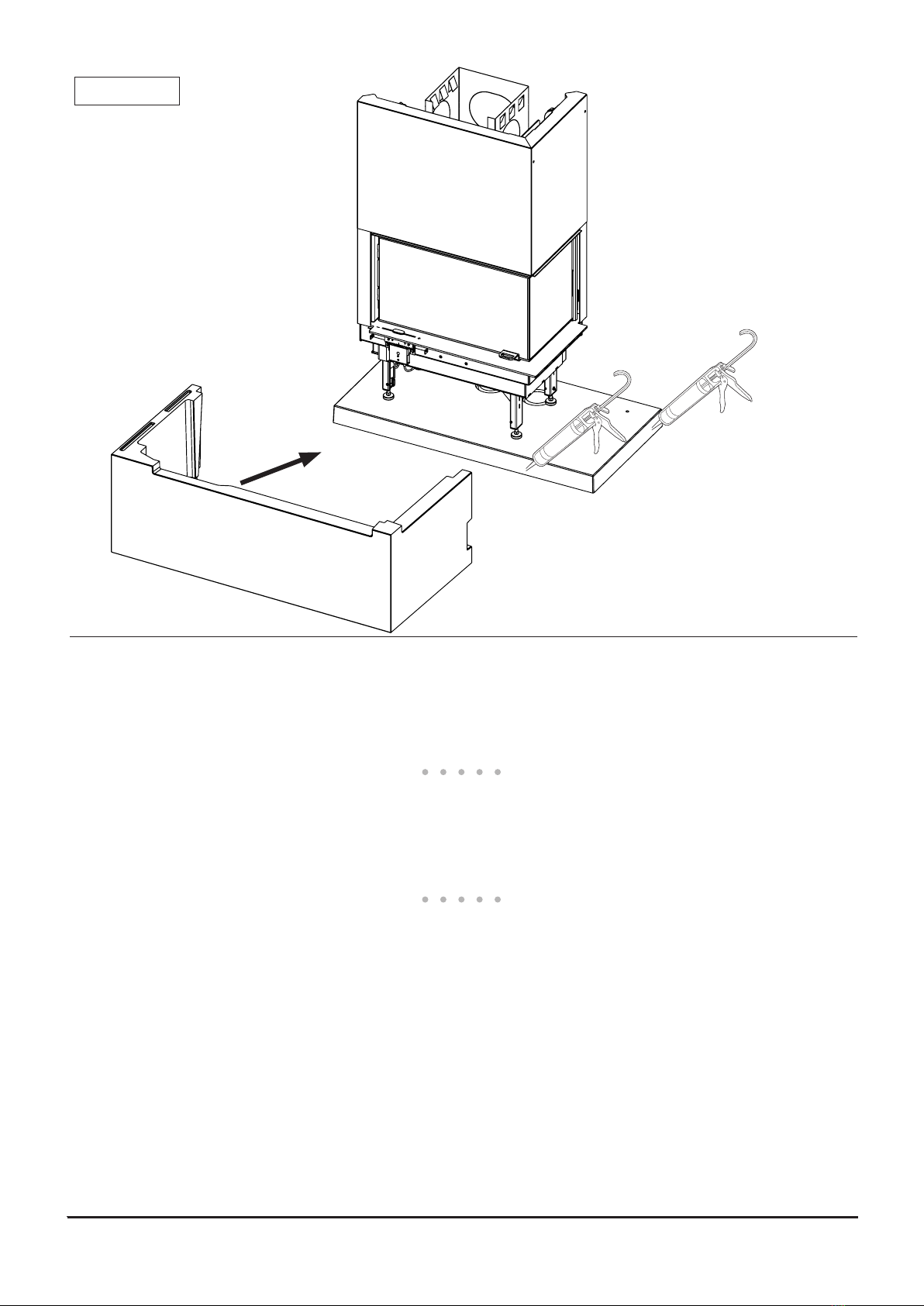

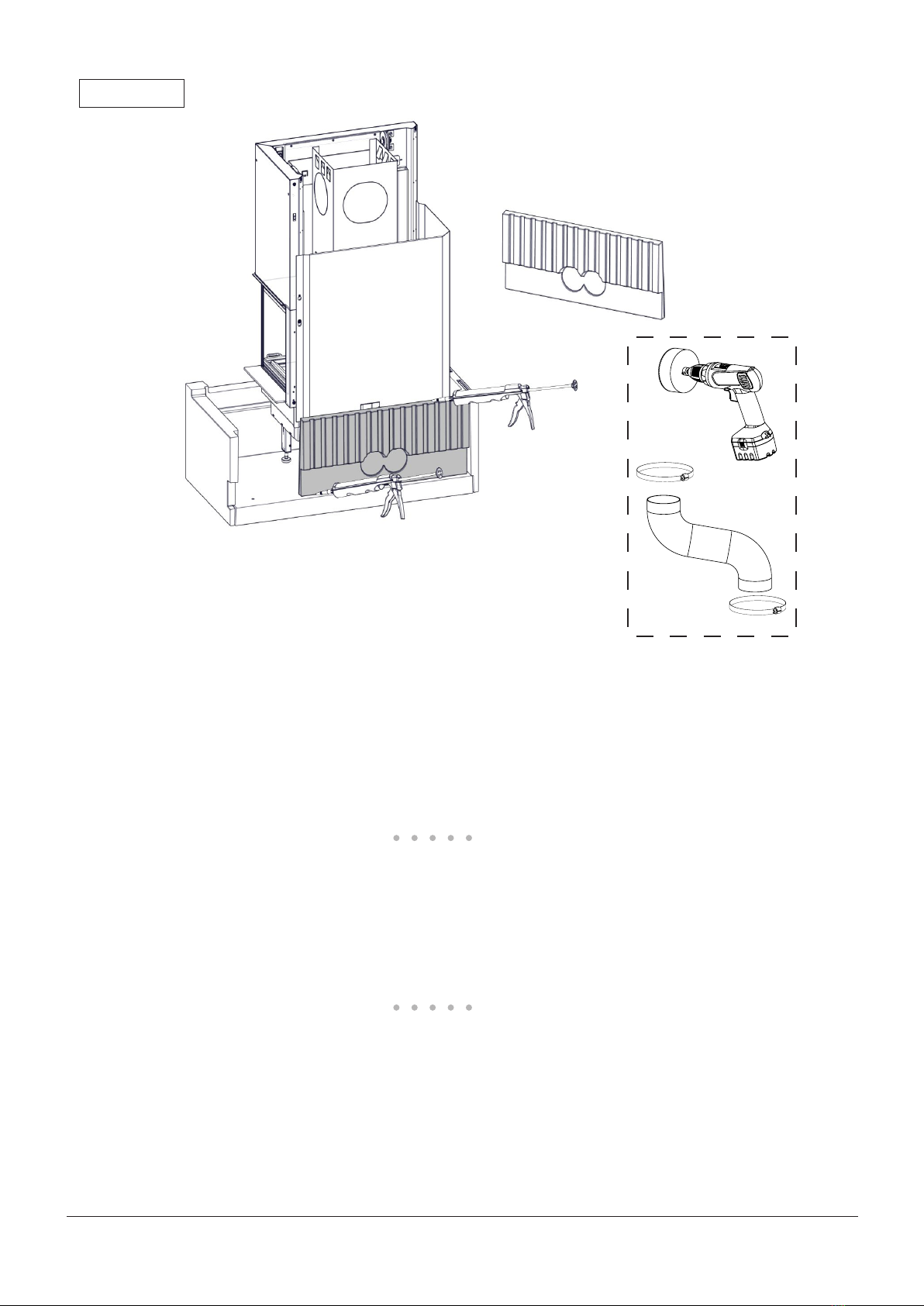

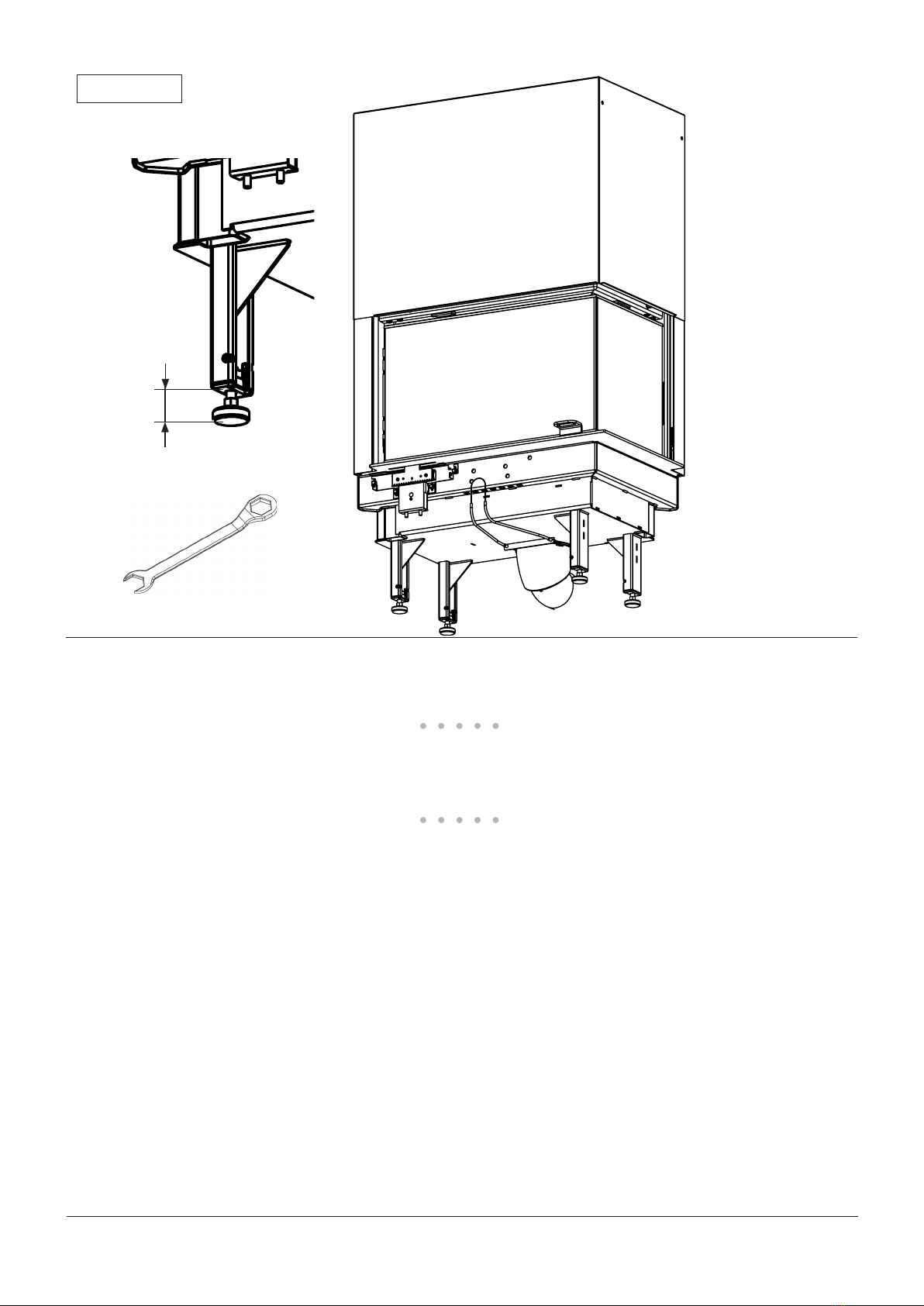

Montering Fargo (FIG 3-27)
Montering Fargo trepaneler FIG 28
NB! Luftstrømmen bak Fargo er en
forutsetning for nedkjøling av den brennbare
veggen. Luftespalten skal ikke under noen
omstendigheter tildekkes da dette kan forårsake
brann.

4 GB
All our products are tested according to the latest
European requirements and also to the Norwegian
standard NS 3058 and NS 3059, which include
particle tests. However, several European countries
have local regulations for installation of replaces,
which change regularly. It is the responsibility of the
client that these regulations are complied with in
the country/region where the replace is installed.
Nordpeis AS is not responsible for incorrect
installation.
Important to check
(please note that this list is not exhaustive):
-distance from rebox to combustible/ammable
materials
-insulation materials/requirements between replace
surround and back wall
-size of oor plates in front of replace if required
ue connection between rebox and chimney
-insulation requirements if ue passes through a
ammable wall
Adjustment
We recommend to stack the surround without glue in
order to adjust the insert prior to perforating the chimney
for the ue connection. Use a spirit level to ensure that
the surround is mounted straight. The insert will expand
with heat and for this reason the surround must not rest
on the insert. (Above the insert there must be a gap
of 3 to 5 mm. Laterally there is no need for gaps, but
between the lower part of the insert and the surround
there must be a gap of at least 2 mm.)
Floor plate
A reproof oor plate must be put in front of the replace
if the oor is of a combustible material.
Acrylic glue
This is used for gluing the elements towards wall, gluing
the elements together and for lling joints.
Minor damage
The replace can sustain minor damage during
transport and handling.
This can be repaired with acrylic/light ller. For perfect
results, you can ll and sand with a suitable ller. Minor
damage and uneven surfaces can be lled. If the
damage is deep or in the event of signicant damage,
you are recommended to ll repeatedly with tile
adhesive or cement putty to avoid sinking. Smooth off
with e.g. a damp sponge or a oat.
Fine ssures
The building material around the replace can move.
In new houses in particular, it is common for building
materials to settle substantially in the early years. In
addition, all concrete elements shrink to a decreasing
extent for up to 15 months.
The result is that small cracks may appear in the
concrete/masonry.
Use the replace for a few months. If cracks appear,
scrape them out with a screwdriver or similar (to provide
more space for acrylic joint ller). Vacuum the surfaces
to remove any dust.
Inject acrylic joint ller and even it out with a spatula or
a nger wetted with soapy water.
The joint can be painted after a couple of days
Painting
When the replace has been lled/sanded and the
glued joints are dry, the replace is ready to be painted.
Use only breathable paint (acrylic) intended for
masonry.
Marble/granite
Clean the plates with mild soapy water and remove any
residue of spilled glue.
Never use acid/abrasive materials, as this will damage
the surface and polishing.
It is important to use detergent/sealant that is approved
for marble for cleaning and sealing.
Scratches in dark marble can be coloured with a pencil.
A professional stone centre can help you with different
products for surface treatment of the stone
For your own safety, comply with the assembly
instructions. All safety distances are minimum distances.
Installation of the insert must comply with the rules and
regulations of the country where installed. Nordpeis AS
is not responsible for wrongly assembled inserts.
We accept no liability for typographical errors and
changes.
General information
NB! See separate instructions for the insert

5
GB
Fargo
Insert
Q-34AL (R/L)
Steel chimney
Can be connected to steel chimney.
Weight including insert
Fargo with integrated rewall 305 kg
Waxed congrete 35 kg
Marble 43 kg
Wood panels 10 kg
Floorplate
Please follow the rules and regulations regarding
oorplates in your country.
Minimum measurements rewall
Fargo has an integrated rewall and can be
mounted directly against a combustible wall. Make sure
to follow the rules regarding insulation of the smoke
pipe in your contry.
Safety Distances (FIG 2)
Ensure that the safetdistances are complied with.
Please note that these safety distances can vary from
country to country.
Illustration (FIG 1A/1B Fargo=mm)
*The illustration indicates the approximate centre height
of the hole for the ue. Consider possible inclination of
the ue prior to perforating the chimney. Distortions in
oors and walls may inuence the height. Dry stack
the replace for accurate height and positioning of
the ue/chimney connection. If a fresh air supply set
(accessory) is connected through the oor, prepare the
bottom element before assembly.
Fresh air supply (accessory)
ATTENTION! The product can only be connected to
the fresh air supply through the pre cut areas in the
surround (See FIG Fargo =AIR). Seal off the gap
between the fresh air hose and the concrete with a
non combustible sealant, Rockwool etc
For more information see separate assembly
instructions for fresh air supply.

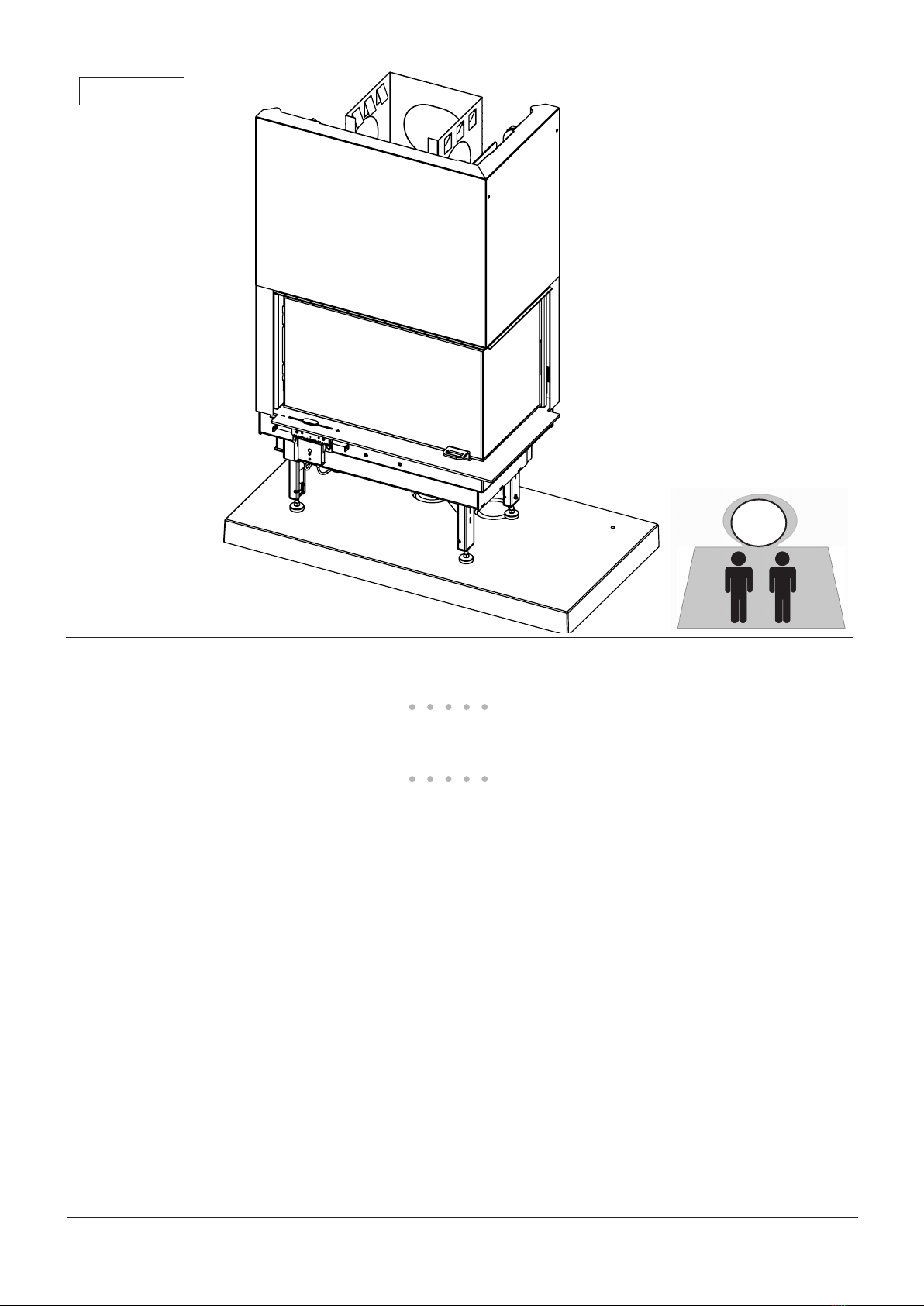

Assembly instructions FIG 3-27
Fargo Wood panels FIG 28
Attention! The airow behind Fargo is a
prerequisite for cooling down a combustible wall.
The air gap must not under any circumstances be
covered as this may cause a re.

6 SE
Vikt
Fastighetsägaren ska försäkra sig om att golvet tål
belastningen av spisens totalvikt. Överväg förstärkning
av golvet, speciellt i nya hus och om det inte nns några
bjälkar där spisen ska stå. Vid montering på ytande
trägolv bör spisen sänkas ned, för att undvika att golvet
blir låst och spricker.
Brandmur
Vid montering av eldstad invid brännbar vägg ska
brandmur användas. Vi rekommenderar att Nordmur
brandmurselement används. Dessa ger mycket bra
skydd av väggen och är endast 30/65 mm tjocka,
inklusive 10/15 mm luftspalt. Brandmur kan även
byggas av andra stenmaterial, så som lättbetong eller
massivt tegel i godkänd tjocklek.
Brandmuren ska alltid vara så hög att avståndet från
rökrör/rökklocka till brännbart material är minst 300 mm.
Fristående spis kan monteras utan brandmur. Beakta
alla säkerhetsavstånd till brännbara material.
Anslutning till skorsten
Följ skorstenstillverkarens specikationer för anslutning
till skorsten. För att hitta rätt höjd och läge i förhållande
till ingångshålet till skorstenen bör spisens först
provmonteras utan lim. Insatsen expanderar under
eldning. Omramningen får därför inte vila mot insatsen.
Minsta avstånd mellan insats och omramning är 2-3
mm. Insatsen får inte heller vila mot omramningen, vare
sig i underkant eller mot sidorna.
Följ monteringsanvisningarna för det aktuella fabrikatet
vid toppanslutning till stålskorsten.
Krav på eldstadsplan
För att skydda golvet mot eventuellt utfallande glöd
skall spisinsatsen placeras på ett obrännbart material.
Eldstadsplanet skall anordnas så det täcker 300 mm
framför spisinsatsen och 100 mm utmed vardera sida.
Eldstadsplanet kan bestå av natursten, betong eller 0,7
mm stålplåt.
Akryl
Elementen ska limmas med medföljande akryl. Se till
att alla limytor är fria från damm. När omramningen är
färdigmonterad fyll mellanrummen mellan elementen
med akryl och jämna ut fogen med svamp eller nger
med tvållösning, så att det blir en tydlig fördjupning
mellan elementen. (FIG Z).
Småskador
Under transport och hantering kan småskador uppstå
på kaminen.
Dessa kan repareras med akryl/lättspackel. För perfekt
resultat kan du spackla och slipa med lämpligt spackel.
Mindre skador och ojämnheter kan spacklas. Djupare
repor och större skador rekommenderar vi att du
spacklar i omgångar med kakelbruk eller cementspackel
för att få en jämn yta.
Jämna till med en fuktig svamp eller en putsbräda.
Sprickor
Byggnaden runt kaminen kan sätta sig. Detta gäller
särskilt under de första åren för nya hus. Dessutom
krymper alla betongdelar under de första 15
månaderna.
Detta kan resultera i små sprickor i betong/murverk.
Använd kaminen under några månader. Om det
uppstår sprickor kan du öppna sprickan med ett
verktyg, t.ex. en skruvmejsel, för att ge mer plats för
akrylfogmassan. Dammsug ytan.
Spruta in akrylfogmassa och jämna ut den med en
spackel eller en ngertopp som doppats i såpvatten.
Efter ett par dygn kan du måla över fogen.
Målning
När du har spacklat och slipat kaminen och skarvarna
är torra kan du måla kaminen.
Använd bara diffusionsöppen färg (akryl) avsedd för
murverk.
Behandling av marmor
Rengör plattorna med milt tvålvatten och ta bort alla
eventuella rester av limspill.
Använd aldrig sura/slipande medel eftersom detta
kommer att skada både yta och polering.
Vid rengöring eller försegling, är det viktigt att använda
tvättmedel/fogmassa som är godkänd för marmor.
Repor i mörk marmor kan färgas med blyerts. Butik
som specialiserar sig på sten kan hjälpa dig med olika
produkter för ytbehandling av sten.
För din egen säkerhet, följ monteringsanvisningarna.
Alla säkerhetsavstånd är minimiavstånd. Installation
av eldstäder ska dessutom utföras i enlighet med varje
enskilt lands lagar och föreskrifter. Nordpeis AS är inte
ansvarigt om eldstaden monterats fel.
Vi reserverar oss för tryckfel och ändringar.
På vår hemsida, www.nordpeis.se, nns senast
uppdaterade version och ytterligare information om
brandmurar, skorstensanslutning etc.
Allmänt om elementspisar

7
SE
Insats
Q-34AL (R/L)
Stålskorsten
Kan anslutas till stålskorsten
Vikt inklusive insats
Fargo m/integrerad strålningsskydd 305 kg
Waxed congrete 35 kg
Marble 43 kg
Wood panels 10 kg
Minimidjup, eldstadsplan 300 mm
Minimimått brandvägg
Fargo har en integrerad brandvägg och kan monteras
direkt mot brännbar vägg.
Säkerhetsavstånd FIG 2
Säkerställ att angivna säkerhetsavstånd inte
underskrids. Säkerhetsavstånden kan variera från land
till land.
Måttskiss FIG 1 FIG 1A/1B Fargo=mm
* Måttet i skissen anger ungefärlig centrumhöjd för hålet
för rökröret. Måttet varierar beroende på var
omramningen placeras utifrån rökrörets stigning.
Lutande golv och väggar kan också påverka måtten.
Provmontera först omramningen utan att limma,
för att hitta rätt höjd och läge i förhållande till
ingångshålet i skorstenen. Om produkten skal
kopplas til uteluft gennom bottenplattan, förbereda
bottenplattan före montering.
Tillförsel av uteluft (tillbehör)
OBS! Produkten kann endast kopplas til uteluft gennom
försvagningen i betongen i rygg eller bottenplatta(Se
FIG Fargo =Air). Täta mellan uteluftslangen och
betongen med en inte-brandbar material, Rockwool etc.
För mer information, se separat installationsanvisning
för uteluftsäts.
Montering FIG 3-27
Fargo trepaneler FIG 28
OBS! Luftödet bakom Fargo är en
förutsättning för kylning av brännbar vägg.
Luftspalten får under inga omständigheter täckas
eftersom detta kan orsaka brand.
Fargo

8
10 mm
13 mm
16 mm

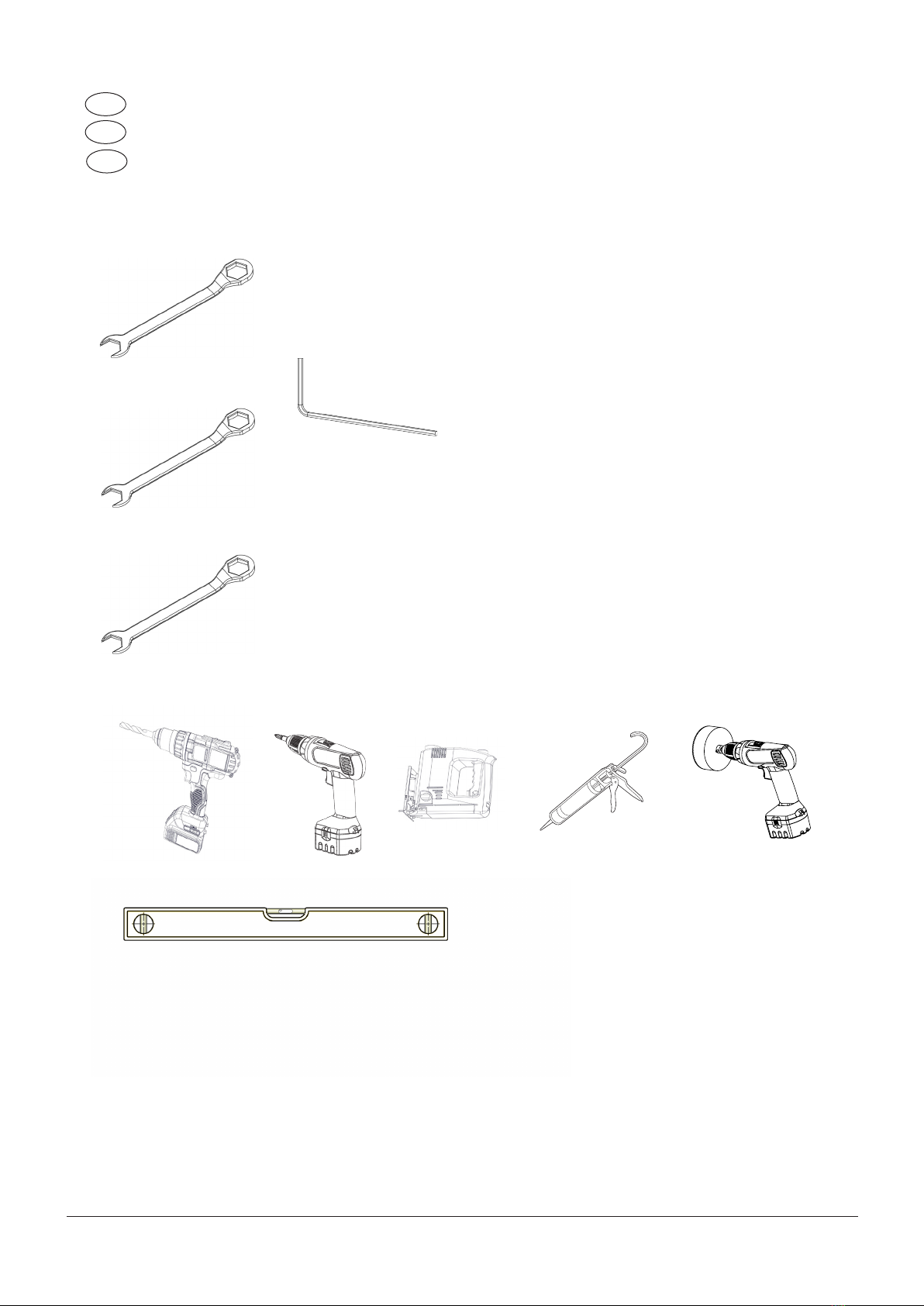

Du trenger følgende verktøy
NO
GB You need the following tools
Du behöver föjande verktyg
SE
Acryl
4.0 mm

9
Du trenger følgende verktøy
You need the following tools Fargo =mm
FIG 1A
860
920
1090
1145
1480 1010 1180
600
440 705
270
545 600
440
705
425
270

10
Fargo Wood =mm
FIG 1B
890
920
1480
1115
1145
1180 1010
600
270
440 705
545 600
440
705
425
270
