NovoPress ACO202 User manual

43150/b03int
1210

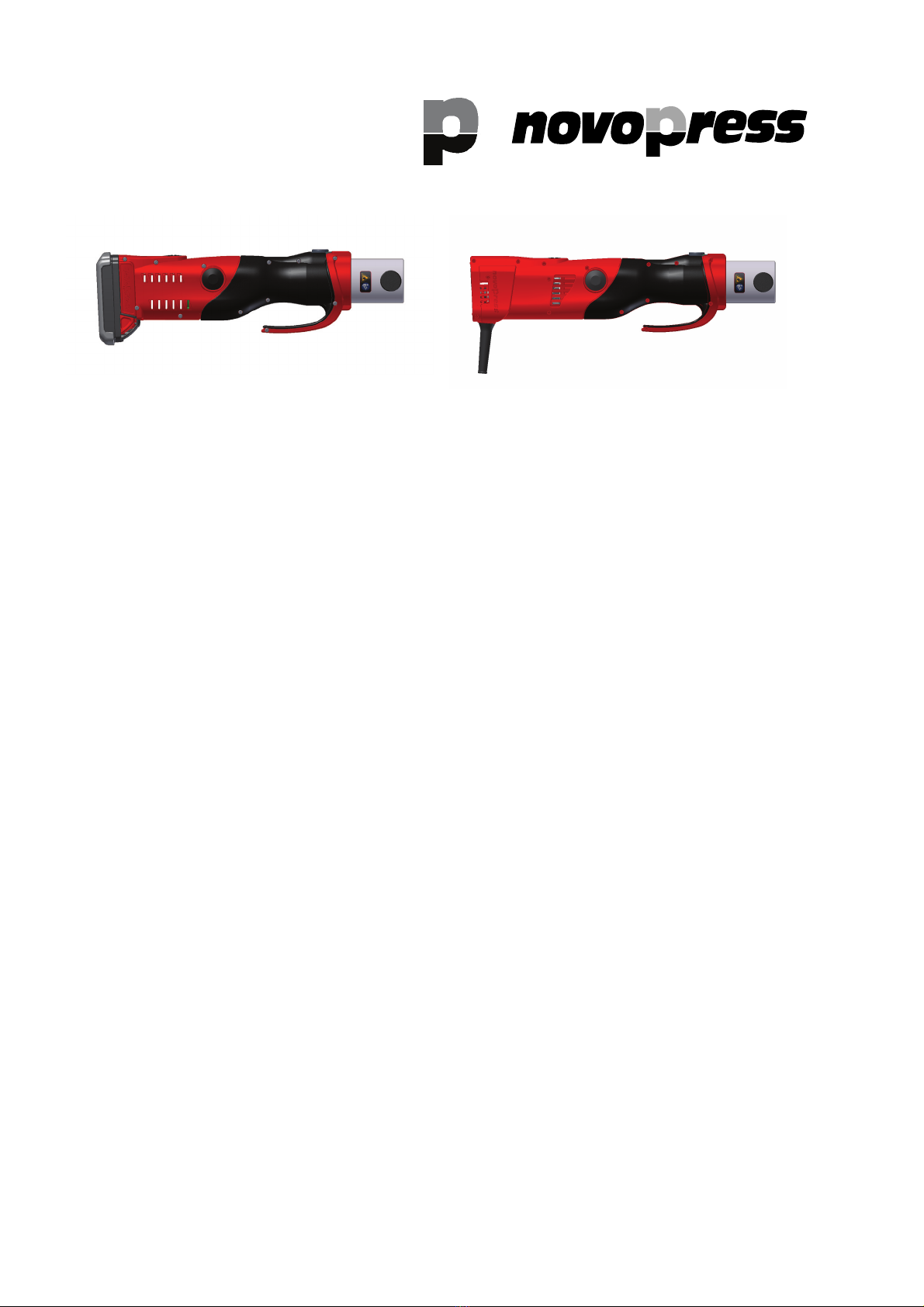

ACO202 ECO202
DE Betriebsanleitung
EN Operating Manual
FR Manuel d'utilisation
IT Manuale d'istruzioni
ES Instrucciones de uso
NL Handleiding
SV Bruksanvisning
FI Käyttöohje
NO Bruksanvisning
PT Manual de instruções
DA Betjeningsvejledning
EL Οδηγίες λειτουργίας
RU Инструкция по
эксплуатации
PL Instrukcja obsługi
CS Návod k obsluze
HU Használati utasítás
17497

1
2 3 4
5 6 7

8 9 10
11 12

ACO202/ECO202
2
DE Deutsch ..................................................................................................................................................... 1
EN English .................................................................................................................................................... 13
FR Français .................................................................................................................................................. 25
IT Italiano..................................................................................................................................................... 37
ES Español ................................................................................................................................................... 49
NL Nederlands.............................................................................................................................................. 61
SV Svenska .................................................................................................................................................. 73
FI Suomi ...................................................................................................................................................... 85
NO Norsk....................................................................................................................................................... 97
PT Português.............................................................................................................................................. 109
DA Dansk .................................................................................................................................................... 121
EL Ελληνικά................................................................................................................................................ 133
RU Русский................................................................................................................................................. 145
PL Polski..................................................................................................................................................... 157
CS Česky .................................................................................................................................................... 169
HU Magyar .................................................................................................................................................. 181

ACO202/ECO202
1
DE
DE Deutsch
Originalbetriebsanleitung
Inhaltsverzeichnis
1Bestimmungsgemäße Verwendung...........................................................................................................1
2Grundlegende Sicherheitshinweise ...........................................................................................................2
3Symbole auf dem Gerät.............................................................................................................................3
4Lieferumfang..............................................................................................................................................4
5Technische Daten......................................................................................................................................4
6Kurzbeschreibung des Pressgerätes.........................................................................................................6
7Inbetriebnahme und Betrieb ......................................................................................................................7
8Reinigung, Wartung und Reparatur.........................................................................................................10
9Entsorgung...............................................................................................................................................11
10 Garantie ...................................................................................................................................................11
11 EG-Konformitätserklärung .......................................................................................................................12
1 Bestimmungsgemäße Verwendung
Die Pressgeräte sind ausschließlich für den Einsatz von Pressbacken bzw. Zwischenbacken
und Press-Schlingen vorgesehen, die von Novopress hergestellt werden, bzw. von Novopress
in Übereinstimmung mit dem Systemanbieter als geeignet erklärt werden. Für nähere
Informationen wenden Sie sich bitte an den Systemanbieter oder an Novopress.
Die Geräte, die Pressbacken und Press-Schlingen dienen ausschließlich dem Verpressen von
Rohren und Fittings, für die die entsprechenden Pressbacken und Press-Schlingen vorgesehen
sind.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
Sämtliche Arbeiten mit diesem Werkzeug, die nicht der bestimmungsgemäßen Verwendung
entsprechen, können zu Schäden am Pressgerät, dem Zubehör und der Rohrleitung führen.
Undichtigkeiten und /oder Verletzungen können die Folge sein.
Für Schäden
•aus der Benutzung ungeeigneter Presswerkzeuge bzw. Presswerkzeuge anderer
Hersteller oder
•durch Anwendungen, die außerhalb der bestimmungsgemäßen Verwendung durch
geführt werden,
haftet Novopress nicht.
Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Betriebsanleitung, die
Einhaltung der Inspektions- und Wartungsbedingungen sowie die Beachtung aller einschlägigen
Sicherheitsbestimmungen in ihrer aktuellen Fassung.

ACO202/ECO202
2
DE 2 Grundlegende Sicherheitshinweise
Zur Kennzeichnung von Textstellen werden Piktogramme wie folgt eingesetzt. Beachten Sie
diese Hinweise und verhalten Sie sich in diesen Fällen besonders vorsichtig. Geben Sie alle
Arbeitssicherheitshinweise auch an andere Benutzer bzw. Fachpersonal weiter!
WARNUNG!
Diese Information weist auf eine möglicherweise gefährliche Situation
hin, die Tod oder schwere Körperverletzung zur Folge haben kann.
VORSICHT!
Diese Information weist auf eine möglicherweise gefährliche Situation
hin, die zu geringfügigen oder leichten Verletzungen und / oder
Sachschäden führen kann.
Information!
Diese Information steht in direktem Zusammenhang mit der
Beschreibung einer Funktion oder eines Bedienungsablaufs.
Betriebsanleitung sorgfältig lesen!
Die beiliegenden Sicherheitshinweise beachten!
WARNUNG!
Lesen Sie alle Sicherheitshinweise und Anweisungen.
Versäumnisse bei der Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Deshalb:
– Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft
auf und geben Sie die Geräte nur mit Anleitung an andere Personen
weiter

ACO202/ECO202
3
DE
WARNUNG!
Verletzungsgefahr durch wegfliegende Bruchstücke
Bei fehlerhafter Anwendung oder Benutzung von verschlissenen oder beschädigten
Presswerkzeugen und Pressgeräten besteht Verletzungsgefahr durch wegfliegende
Bruchstücke.
Deshalb:
– Presswerkzeuge und Pressgeräte dürfen nur durch eine Fachkraft verwendet
werden.
– Wartung und Wartungsintervalle zwingend einhalten.
– Vor jedem Gebrauch die Presswerkzeuge und Pressgeräte auf Risse und sonstige
Verschleißerscheinungen prüfen.
– Presswerkzeuge und Pressgeräte mit Materialrissen oder sonstigen
Verschleißerscheinungen sofort ausmustern und nicht mehr verwenden.
– Presswerkzeuge und Pressgeräte nur in technisch einwandfreien Zustand
verwenden.
– Nach fehlerhafter Anwendung Presswerkzeug und Pressgerät nicht mehr
verwenden und durch eine autorisierte Fachwerkstatt überprüfen lassen.
VORSICHT!
Beschädigungen und Fehlfunktionen des Presswerkzeuges und des
Pressgeräts durch unsachgemäßen Umgang.
Deshalb:
– Abgenutzte Presswerkzeuge tauschen.
– Für Transport und Lagerung Transportkoffer verwenden und die Presswerkzeuge
und das Pressgerät in einem trockenen Raum aufbewahren.
– Beschädigungen sofort von einer autorisierten Fachwerkstatt überprüfen lassen.
– Sicherheitshinweise der verwendeten Reinigungs- und Korrosionsschutzmittel
beachten.
Information!
Entnehmen Sie die Verarbeitungs- und Montageanweisungen für Fitting oder Rohre
den Unterlagen des Systemanbieters.
3 Symbole auf dem Gerät
Symbol Bedeutung
Wartungsaufkleber; gibt die nächste Wartung an.
Warnung vor wegfliegenden Bruchstücken

ACO202/ECO202
4
DE 4 Lieferumfang
Zum Lieferumfang der Standardausrüstung gehören:
ACO202 ECO202
Pressgerät inkl. Betriebsanleitung Pressgerät inkl. Betriebsanleitung
Ladegerät inkl. Bedienungsanleitung
Akku 18 V d.c.
Sicherheitshinweise Sicherheitshinweise
Serviceanschriften Serviceanschriften
Transportkoffer Transportkoffer
Weiteres Zubehör (z.B. Pressbacken, Zwischenbacken, Press-Schlingen) ist optional beigefügt.
Den Umfang bitte über den Systemanbieter erfragen.
5 Technische Daten
ACO202/ECO202
Gerät: ACO202 ECO202
Nennspannung: 18 V d.c. siehe Typenschild
Frequenz: -- siehe Typenschild
Leistungsaufnahme 450 W siehe Typenschild
Nennkraft: 32 kN 32 kN
Höhe: 125 mm 111 mm
Länge: 408 mm mit Akku 1,5 Ah
428 mm mit Akku 3,0 Ah
430 mm
Breite: 80 mm 75 mm
Nettogewicht: 2,9 kg (ohne Akku) 3,9 kg
Pressbereich: Kunststoff: bis 75 mm Ø
(bis 110 mm Ø
systemabhängig)
Metall: bis 54 mm Ø
(bis 108 mm Ø
systemabhängig)
Kunststoff: bis 75 mm Ø
(bis 110 mm Ø
systemabhängig)
Metall: bis 54 mm Ø
(bis 108 mm Ø
systemabhängig)
Schallleistungspegel max. 87,5 db(A) 1) 89,5 db(A) 1)
Schalldruckpegel am Ohr
des Benutzers:
76,5 db(A) 1) 78,5 db(A) 1)
Vibrationswert: <2,5 m/s² 2) <2,5 m/s² 2)

ACO202/ECO202
5
DE
Gerät: ACO202 ECO202
Schutzart: IP20 IP20
Schutzklasse: II
Betriebsart: S3 – 40%
Temperaturbereich im
Betrieb:
-10°C bis +50°C -10°C bis +50°C
1) Messunsicherheit 3 db(A) 2) Messunsicherheit 1,5 m/s²
Der angegebene Schwingungsemissionswert wurde nach einem genormten Prüfverfahren
gemessen und kann zum Vergleich mit einem anderen Gerät herangezogen werden.
Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der
Aussetzung verwendet werden.
Achtung: Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des
Gerätes von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Gerät
verwendet wird. In Abhängigkeit von den tatsächlichen Benutzungsbedingungen
(Aussetzbetrieb) kann es erforderlich sein, Sicherheitsmaßnahmen zum Schutz der
Bedienperson festzulegen.
Akku (nur ACO202)
Spannung: 18 V d.c. (Lithium-Ionen)
Kapazität: 1,5 Ah 3,0 Ah
Höhe: 54 mm 75 mm
Länge: 124 mm 120 mm
Breite: 82 mm 75 mm
Gewicht 0,41 kg 0,68 kg
Temperaturbereich im
Betrieb:
-10°C bis +50°C -10°C bis +50°C
Information!
Die Akkus sind werkseitig nicht aufgeladen.
Deshalb:
– Vor der ersten Inbetriebnahme Akkus laden.
Information!
Eingeschränkte Temperaturen für Ladefähigkeit und Lagerung der
Akkus.
Deshalb:
– Die Bedienungsanleitung des Ladegeräts dringend beachten!.

ACO202/ECO202
6
DE Ladegerät
Die Funktionsweise und Bedienung des Ladegerätes und der Akkus entnehmen Sie der
beiliegenden Bedienungsanleitung für das Ladegerät.
6 Kurzbeschreibung des Pressgerätes
6.1 Pressautomatik (Bild 1)
Das Gerät besitzt eine Pressautomatik. Diese gewährleistet stets eine vollständige
Verpressung. Die Pressautomatik schaltet sich aus Sicherheitsgründen erst ein, wenn die
Verpressung begonnen hat, d.h. ab Beginn der Verformung des Fittings. Nach Auslösen der
Pressautomatik geht die grüne LED (2) aus und der Pressvorgang läuft automatisch ab. Jetzt
kann die Verpressung nur noch durch Drücken und Halten des Entlastungsknopfs (4)
unterbrochen werden. Nach vollendeter Verpressung schaltet sich der Motor automatisch ab
und die grüne LED leuchtet wieder.
Wird der Start-Taster (1) vor Einsetzen der Pressautomatik losgelassen, so fährt der Kolben im
Pressgerät in seine Ausgangslage zurück. Die Verpressung wurde nicht durchgeführt. Der
Pressvorgang muss erneut ausgelöst werden.
6.2 Entlastungsknopf (Bild 1)
Der Verpressvorgang kann jederzeit durch Drücken und Halten des Entlastungsknopfs (4)
unterbrochen werden. Der Kolben im Pressgerät fährt dadurch in seine Ausgangslage zurück.
6.3 Akku (nur ACO202)
6.3.1 Akku abnehmen (Bild 2)
Beide Entriegelungstaster (A) hineindrücken (1) und dann den Akku herausziehen (2).
6.3.2 Akku aufsetzen (Bild 3)
Akku wie dargestellt in das Gerät schieben bis der Akku einrastet.
6.3.3 Akku Zustandsanzeige (Bild 2)
Durch Drücken der Taste (B) wird der Ladezustand des Akkus angezeigt. Die Anzahl der
leuchtenden LEDs gibt den Ladezustand an. Eine blinkende LED gibt eine maximale
Leistungsreserve von 10% an. Der Akku sollte bald geladen werden.
Befindet sich der Akku, während der Überprüfung des Ladezustands, im Pressgerät, muss die
letzte Verpressung mindestens 1 Minute her sein. Die Anzeige ist sonst ungenau.
6.4 ACO202 und Akku
Information!
Das Pressgerät ACO 202 ist nur mit 18 V- Li-Ionen Akkus zu betreiben.
Der 18 V- Akku darf nur in dafür geeigneten Pressgeräten verwendet
werden.

ACO202/ECO202
7
DE
Verhalten des Pressgerätes nach längerer Nichtbenutzung oder bei Akkuwechsel:
Wird das Pressgerät ca. 30 Minuten nicht benutzt oder der Akku neu eingesetzt, schaltet es in
den SLEEP-Modus. Es leuchtet keine LED mehr. Zum Starten des Pressgerätes den Start-
Taster kurz betätigen.
Verhalten des Pressgerätes bei entladenem Akku:
Zu Beginn einer Verpressung wird überprüft, ob die Akkuladung ausreicht, um die Verpressung
zu beenden. Ist dies nicht der Fall, startet das Gerät nicht. Die grüne LED blinkt.
Blinkt die grüne LED nach einer Verpressung, ist diese Verpressung noch ordnungsgemäß
ausgeführt worden. Vor der nächsten Verpressung muss der Akku neu geladen werden.
7 Inbetriebnahme und Betrieb
7.1 ACO202 / ECO202 vorbereiten
VORSICHT!
Quetschgefahr der Finger durch Betreiben des Geräts ohne
Pressbacke/Zwischenbacke. (Bild 4)
Wenn keine Pressbacke/Zwischenbacke eingesetzt ist, können die Finger in den
Gefahrenbereich gehalten werden. Durch Starten des Geräts können die Finger
gequetscht werden.
Deshalb:
– Gerät nicht ohne Pressbacken betreiben..
– Finger nicht in den Gefahrenbereich halten.
Information!
Bei nicht korrekt eingeschobenem Haltebolzen (5) startet das Gerät nicht. Die grüne
LED blinkt.
Information!
Das Pressgerät ist nicht für den Dauerbetrieb geeignet. Nach 30 Minuten
ununterbrochenem Betrieb muss eine kurze Pause von mindestens 15
Minuten eingelegt werden, damit das Gerät abkühlen kann.

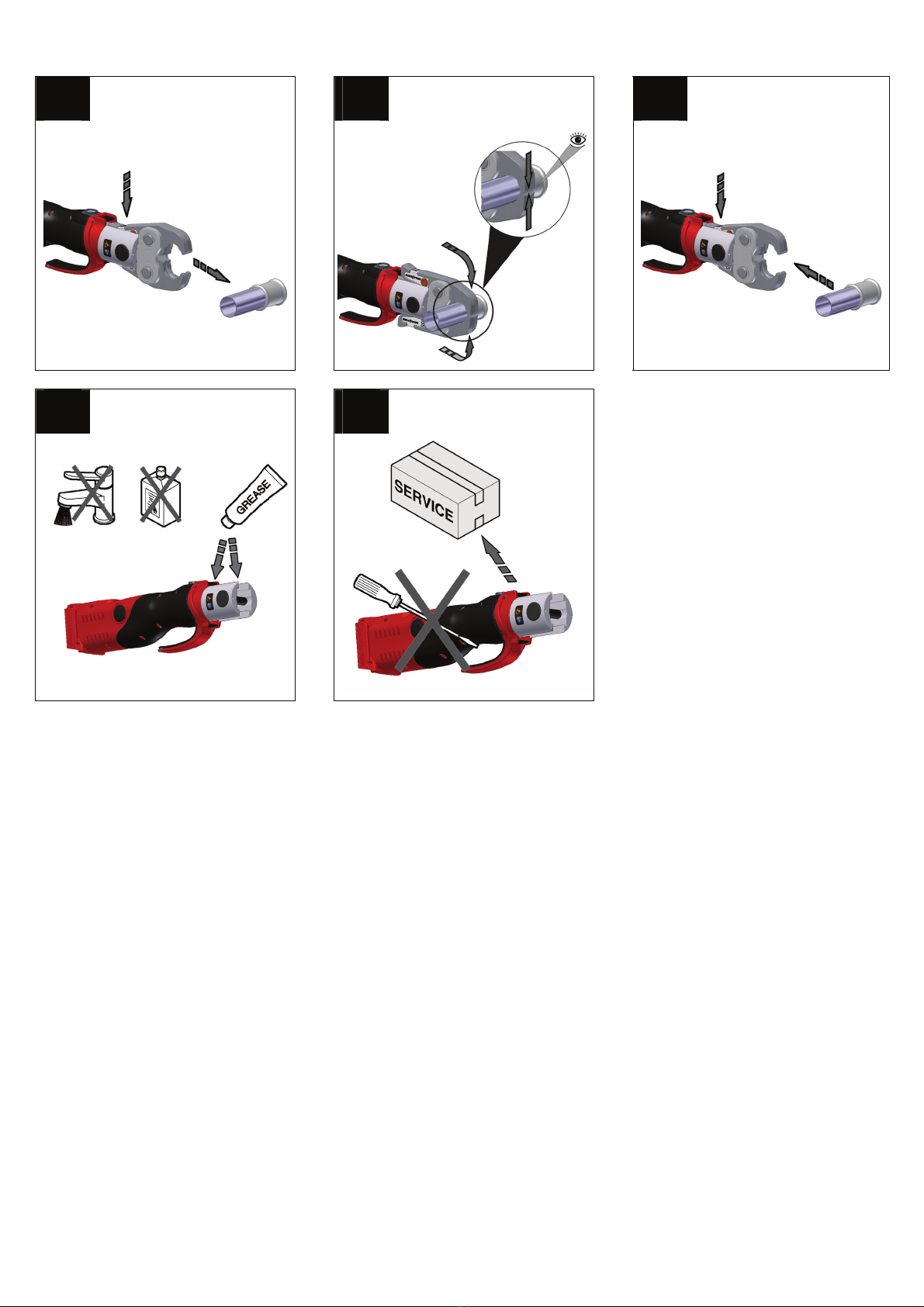

•Pressbacke/Zwischenbacke wie in den Bildern 5 bis 7 dargestellt in das Pressgerät
einsetzen.

ACO202/ECO202
8
DE 7.2 Bedeutung der LED-Anzeige
LED-Anzeige Zustand bzw. Ursache Maßnahme
Grüne LED aus. Gerät befindet sich im
Sleep-Modus.
Start-Taster kurz betätigen (siehe Kapitel
6.4).
Grüne LED leuchtet. Betriebsbereit
Grüne LED aus
(Verpressvorgang
läuft)
Pressautomatik ist an;
Gerät beendet den
Pressvorgang
automatisch.
Grüne LED blinkt. Akkuladung nicht
ausreichend!
Akku laden oder austauschen.
Grüne LED blinkt. Haltebolzen nicht
korrekt geschlossen.
Haltebolzen einstecken bzw. Haltebolzen
und Zylinder überprüfen.
Grüne LED blinkt.
(Pressgerät fährt
automatisch in
Ausgangsstellung
zurück).
Haltebolzen hat sich
gelöst!
Haltebolzen einstecken bzw. Haltebolzen
und Zylinder überprüfen.
HINWEIS!
Die Verpressung wurde eventuell nicht
vollständig beendet, bitte überprüfen und
ggf. wiederholen.
Rote LED (3) blinkt. Gerät außerhalb des
Temperaturbereichs
Das Gerät funktioniert nur innerhalb des
Temperaturbereiches von -10 bis +50°C.
Wenn die rote LED blinkt, muss das Gerät
in wärmere/kältere Umgebung gebracht
werden. Das Gerät kann durch
Leerfahrten erwärmt und auf
Betriebstemperatur gebracht werden.
Rote LED leuchtet. Gerätefehler Start-Taster betätigen. Wenn das
erfolglos ist, dann ist das Pressgerät
defekt.
Gerät an Fachwerkstatt senden.
HINWEIS!
Die Verpressung wurde eventuell nicht
vollständig beendet, bitte überprüfen und
ggf. wiederholen.
Rote und grüne LED
blinken abwechselnd
Wartungsintervall
erreicht
Das Pressgerät zur Wartung geben.

ACO202/ECO202
9
DE
7.3 Verpressen
VORSICHT!
Quetschgefahr!
Es besteht die Gefahr des Quetschens von Fingern und Händen.
Deshalb:
– Keine Körper- oder Fremdteile während des Pressvorganges zwischen die
Pressbacken halten.
– Die Backenhebel während des Pressvorganges nicht mit den Händen festhalten.
VORSICHT!
Finger nicht in den Gefahrenbereich halten, wenn keine
Pressbacke/Zwischenbacke eingesetzt ist. (Bild 4)
Die Finger können gequetscht werden.
Deshalb:
– Gerät nicht ohne Pressbacken betreiben.
– Finger nicht in den Gefahrenbereich halten.
Information!
Bei nicht korrekt eingeschobenem Haltebolzen (5) startet das Gerät nicht. Die grüne
LED blinkt.
Information!
Beachten Sie die Bedienungsanleitung der Presswerkzeuge!
1. Prüfen ob die Nennweite des Pressfittings mit der Nennweite der Pressbacke/Press-
Schlinge übereinstimmt.
2. Zum Aufsetzen der Pressbacke / Press-Schlinge die Hinweise des Systemherstellers
beachten. (Bild 8)
Bei Verwendung einer Press-Schlinge: Die Zwischenbacke nach Angaben des Press-
Schlingenherstellers an die Press-Schlinge setzen.
Information!
Nach vollendeter Verpressung darauf achten, dass die Pressbacke
vollständig geschlossen ist. (Bild 9)
Information!
Nach vollendeter Verpressung darauf achten, dass bei der Press-
Schlinge kein Spalt zwischen den Segmenten vorhanden ist.
3. Zum Starten den Start-Taster betätigen.

ACO202/ECO202
10
DE 4. Nach beendeter Verpressung:
•bei Verwendung einer Press-Schlinge: zuerst die Zwischenbacke von der Press-
Schlinge lösen und dann
•die Pressbacke/Press-Schlinge vom Pressfitting lösen (Bild 10).
8 Reinigung, Wartung und Reparatur
VORSICHT!
Verletzungsgefahr beim Reinigen oder Reparieren durch nicht
beabsichtigtes Betätigen des Einschalters.
Deshalb:
– Vor Reinigungs-, Wartungs- oder Reparaturarbeiten Sicherheitshinweise beachten
und immer den Akku bzw. den Netzstecker herausziehen.
Serviceanschriften
Adressen von autorisierten Fachwerkstätten dem beiliegenden Blatt „Serviceanschriften“
entnehmen oder unter www.novopress.de abrufen.
Wartungsintervalle
Wartungs- und Reparaturarbeiten dürfen nur durch Novopress oder die autorisierten
NOVOPRESS Fachwerkstätten ausgeführt werden.
Information!
Auf dem Pressgerät wird die nächste Wartung angegeben.
Diese Wartung muss mindestens alle 2 Jahre durchgeführt werden.
Bei mehr als 40000 Verpressungen in 2 Jahren muss die Wartung spätestens nach
diesen 40000 Verpressungen durchgeführt werden.
Dies wird durch die LED-Anzeige signalisiert (siehe Kapitel 7.2 Bedeutung der LED-
Anzeige).
Regelmäßig (vor dem Einsatz, zu Beginn des Arbeitstages) oder bei Verschmutzung
(Bild 10)
Auf äußerlich erkennbare Beschädigungen, Materialrisse und andere
Abnutzungserscheinungen untersuchen. Liegen Mängel vor, das Gerät nicht mehr verwenden,
sondern reparieren lassen.
Halbjährlich
Das Gerät durch eine Elektrofachkraft oder eine Novopress-Fachwerkstatt überprüfen.
Jährlich
Das Pressgerät bei Novopress oder in einer Novopress-Fachwerkstatt überprüfen und warten
lassen.

ACO202/ECO202
11
DE
9 Entsorgung
VORSICHT!
Gefahr für das Grundwasser
Das Gerät enthält Hydrauliköl.
Hydrauliköle stellen eine Gefahr für das Grundwasser dar. Unkontrolliertes Ablassen
oder unsachgemäße Entsorgung steht unter Strafe.
Deshalb:
– Gerät umweltgerecht entsorgen.
Zur Entsorgung von Akkus und Ladegerät sind die Hinweise der beiliegenden
Bedienungsanleitung für das Ladegerät zu beachten.
Novopress empfiehlt die Entsorgung durch zugelassene Fachunternehmen vornehmen zu
lassen.
Das Produkt ist konform mit den Anforderungen der EU Richtlinie 2002/95/EC RoHS
(Restriction of Hazardous Substances).
In Anlehnung an die EU Richtlinie 2002/96/EC WEEE (Waste Electrical and Electronical
Equipment) sind Hersteller von Elektrogeräten verpflichtet Altgeräte zurückzunehmen und
fachgerecht zu entsorgen.
Das Produkt darf nicht zusammen mit dem Restmüll entsorgt werden. Altgeräte sind zur
fachgerechten Entsorgung direkt an Novopress zurückzugeben.
10 Gewährleistung und Garantie
Die Firma Novopress gewährt auf Ihre Pressgeräte und -werkzeuge die volle gesetzliche
Gewährleistung von 24 Monaten. Die Gewährleistungszeit beginnt immer mit dem Zeitpunkt der
Auslieferung und ist im Zweifelsfall anhand der Kaufunterlagen nachzuweisen.
Innerhalb der Gewährleistungszeit umfasst die Gewährleistung die Behebung sämtlicher
auftretenden Schäden oder Mängel dieser Werkzeuge, die auf Material- oder Fertigungsfehler
zurückzuführen sind.
Nicht unter die Gewährleistung fallen:
•Schäden, die durch unsachgemäße Verwendung oder mangelhafte Wartung entstehen.
•Schäden, die durch Verwendung von Produkten entstehen, welche nicht von
Novopress für ihre Pressgeräte freigegeben wurden.
•Schäden, die durch Verpressen ungeeigneter Rohre oder Fittings entstehen.
Für Verschleißteile leistet Novopress nur während der vorgesehenen Lebensdauer
Gewährleistung.
Leistungen aus Gewährleistungsansprüchen müssen nicht bezahlt werden. Allerdings hat der
Verwender die Kosten für Hin- und Rückfracht zu tragen.
Beanstandungen können nur anerkannt werden, wenn das Gerät nicht demontiert an
Novopress oder eine Novopress-Fachwerkstatt geschickt wird.
Eine Reparatur oder ein Austausch des Gerätes auf Gewährleistungsgründen führt zu keiner
Verlängerung der Gewährleistungszeit. Die Reparatur oder der Austausch kann nur durch

ACO202/ECO202
12
DE neuwertige Teile erfolgen, deren Funktion denen der alten Teile entsprechen. Jedes defekte
und somit ausgetauschte Teil ist Eigentum des Herstellers.
Anschlussgarantie nach Ablauf der gesetzlichen Gewährleistungsfrist
Wir garantieren für die Zeit nach der gesetzlichen Gewährleistungsfrist freiwillig die wie folgt
aufgeführten Anschlussgarantien.
1 Jahr Anschlussgarantie für neue Pressgeräte, Zwischenbacken und Press-Schlingen
Novopress gewährt eine Anschlussgarantie von einem Jahr für alle neuen Pressgeräte,
Zwischenbacken und Press-Schlingen, wenn sie mindestens alle 12 Monate zur Wartung bei
Novopress oder einer von Novopress autorisierten Fachwerkstatt waren. Die Wartung wird in
Rechnung gestellt. Die Kosten hierfür erfragen Sie bitte bei Novopress oder einer von
Novopress autorisierten Fachwerkstatt.
3 Jahre Anschlussgarantie für neue Pressbacken
Novopress gewährt eine Anschlussgarantie von drei Jahren für alle neuen Pressbacken,
Wechselbacken und Presseinsätze, wenn sie mindestens alle 12 Monate zur Wartung bei
Novopress oder einer von Novopress autorisierten Fachwerkstatt waren. Die Wartung wird in
Rechnung gestellt. Die Kosten hierfür erfragen Sie bitte bei Novopress oder einer von
Novopress autorisierten Fachwerkstatt
Gewährleistung auf Reparaturen
Novopress gewährt nach Ablauf der Gewährleistungszeit des Neuproduktes im Falle einer
danach erfolgten Reparatur folgende Gewährleistungen auf die Reparatur und die Ersatzteile:
•6 Monate Gewährleistung auf ausgewechselte Ersatzteile.
•12 Monate Gewährleistung auf ausgetauschte Baugruppen.
•12 Monate Gewährleistung auf ausgetauschte Pressgeräte.
11 EG-Konformitätserklärung
entsprechend EG-Richtlinien 2004/108/EG; 2006/42/EG
Hiermit erklären wir, dass die
Pressgeräte ACO202 und ECO202
aufgrund der Konzipierung und Bauart sowie der von uns in Verkehr gebrachten Ausführung
den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen entsprechen.
Bei einer nicht bestimmungsgemäßen Anwendung des entsprechenden Produkts oder bei einer
nicht mit uns abgestimmten Änderung des Produkts verliert diese Erklärung ihre Gültigkeit.
Angewandte Normen:
EN 55014-1; EN 55014-2; EN 60745-1; EN ISO 14121-1; EN ISO 12100-1; EN ISO 12100-2
Novopress GmbH&CoKG _______________________
Scharnhorststr. 1 Sven Meyer
41460 Neuss Geschäftsführer
Deutschland 15.12.2010

ACO202/ECO202
13
EN
EN English
Translation of the Original Instructions
Contents
1Proper use ...............................................................................................................................................13
2Basic safety information...........................................................................................................................14
3Symbols on the device.............................................................................................................................15
4Scope of supply .......................................................................................................................................16
5Technical data..........................................................................................................................................16
6Brief description of the press device........................................................................................................18
7Commissioning and operation .................................................................................................................19
8Cleaning, maintenance and repair...........................................................................................................22
9Disposal ...................................................................................................................................................23
10 Warranty and guarantee ..........................................................................................................................23
11 EU Declaration of Conformity ..................................................................................................................24
1 Proper use
These press devices are intended exclusively for use with press jaws/adaptor jaws and press
collars manufactured by Novopress or approved by Novopress in agreement with the system
supplier. For further details, please contact the system supplier or Novopress direct.
The devices, press jaws and press collars are to be used exclusively for the purpose of press-
fitting pipes and fittings for which the relevant press jaws and press collars have been designed.
Any use beyond or different to that described here shall be regarded as improper use.
All work with this tool that does not correspond to proper use may lead to damage to the press
device, the accessories or the pipes. Leaks and/ or injury may result.
Novopress is not liable for damage resulting from
•the use of unsuitable press tools or press tools from other manufacturers, or
•applications that do not conform to proper use.
Proper use also includes compliance with the Operating Manual, adherence to the inspection
and maintenance conditions as well as compliance with the latest versions all the relevant
safety regulations.

ACO202/ECO202
14
EN 2 Basic safety information
The following pictograms are used to highlight sections of text. Please follow these instructions
and act with special caution in these cases. Pass all health and safety instructions on to other
users and technicians.
WARNING!
This information indicates a potentially dangerous situation that could
result in serious injury or death.
CAUTION!
This information indicates a potentially dangerous situation that could
result in minor injuries and/or material damage.
Information!
This information is directly linked to the description of a function or an
operating sequence.
Please read this Operating Manual carefully.
The safety instructions it contains must be observed.
WARNING!
Read all safety information and instructions.
Failure to comply with the safety information and instructions may result in
electric shock, fire and/or serious injuries.
Therefore:
– Keep all safety information and instructions for future use and only pass
the devices on to others together with the instructions.
