INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
WARNING:
For your personal safety, READ and UNDERSTAND before using.
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
AVERTISSEMENT:
Pour votre propre sécurité, prière de lire attentivement avant l’utilisation.
GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.
ADVERTENCIA:
Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la herramienta.
GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.
Jig Saw
Scie sauteuse
Sierra Caladora
4324
002699
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO

2
ENGLISH
SPECIFICATIONS
•Due to our continuing programme of research and development, the specifications herein are subject to change
without notice.
•Note: Specifications may differ from country to country.
GENERAL SAFETY RULES
GEA001-3
WARNING:
Read all instructions. Failure to follow all
instructions listed below may result in elec-
tric shock, fire and/or serious injury. The
term “power tool”in all of the warnings listed
below refers to your mains-operated
(corded) power tool or battery-operated
(cordless) power tool.
SAVE THESE INSTRUCTIONS
Work area safety
1. Keep work area clean and well lit. Cluttered and
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while oper-
ating a power tool. Distractions can cause you to
lose control.
Electrical safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the
risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of
electric shock.
Personal safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
10. Use safety equipment. Always wear eye protec-
tion. Safety equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protection used
for appropriate conditions will reduce personal inju-
ries.
11. Avoid accidental starting. Ensure the switch is in
the off-position before plugging in. Carrying
power tools with your finger on the switch or plug-
ging in power tools that have the switch on invites
accidents.
12. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
13. Do not overreach. Keep proper footing and bal-
ance at all times. This enables better control of the
power tool in unexpected situations.
14. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
Model 4324
Length of stroke 18 mm (11/16”)
Max. cutting capacities Wood 65 mm (2-9/16”)
Mild steel 6 mm (1/4”)
Strokes per minute 500 - 3,100/min
Overall length 207 mm (8-1/8”)
Net weight 1.9 kg (4.2 lbs)

3
away from moving parts. Loose clothes, jewellery
or long hair can be caught in moving parts.
15. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
these devices can reduce dust-related hazards.
Power tool use and care
16. Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it was designed.
17. Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be
repaired.
18. Disconnect the plug from the power source and/
or the battery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools. Such preventive safety
measures reduce the risk of starting the power tool
accidentally.
19. Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
20. Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and
any other condition that may affect the power
tools operation. If damaged, have the power tool
repaired before use. Many accidents are caused by
poorly maintained power tools.
21. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
22. Use the power tool, accessories and tool bits
etc. in accordance with these instructions and in
the manner intended for the particular type of
power tool, taking into account the working con-
ditions and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
Service
23. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
24. Follow instruction for lubricating and changing
accessories.
25. Keep handles dry, clean and free from oil and
grease.
GEB016-1
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to jig saw safety rules. If you use this tool unsafely or
incorrectly, you can suffer serious personal injury.
1. Hold power tools by insulated gripping surfaces
when performing an operation where the cut-
ting tool may contact hidden wiring or its own
cord. Contact with a “live”wire will make exposed
metal parts of the tool “live”and shock the operator.
2. Use clamps or another practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against your body
leaves it unstable and may lead to loss of control.
3. Always use safety glasses or goggles. Ordinary
eye or sun glasses are NOT safety glasses.
4. Avoid cutting nails. Inspect workpiece for any
nails and remove them before operation.
5. Do not cut oversize workpiece.
6. Check for the proper clearance beyond the
workpiece before cutting so that the blade will
not strike the floor, workbench, etc.
7. Hold the tool firmly.
8. Make sure the blade is not contacting the work-
piece before the switch is turned on.
9. Keep hands away from moving parts.
10. Do not leave the tool running. Operate the tool
only when hand-held.
11. Always switch off and wait for the blade to
come to a complete stop before removing the
blade from the workpiece.
12. Do not touch the blade or the workpiece imme-
diately after operation; they may be extremely
hot and could burn your skin.
13. Do not operate the tool at no-load unnecessar-
ily.
14. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier
safety data.
15. Always use the correct dust mask/respirator for
the material and application you are working
with.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety
rules stated in this instruction manual
may cause serious personal injury.

4

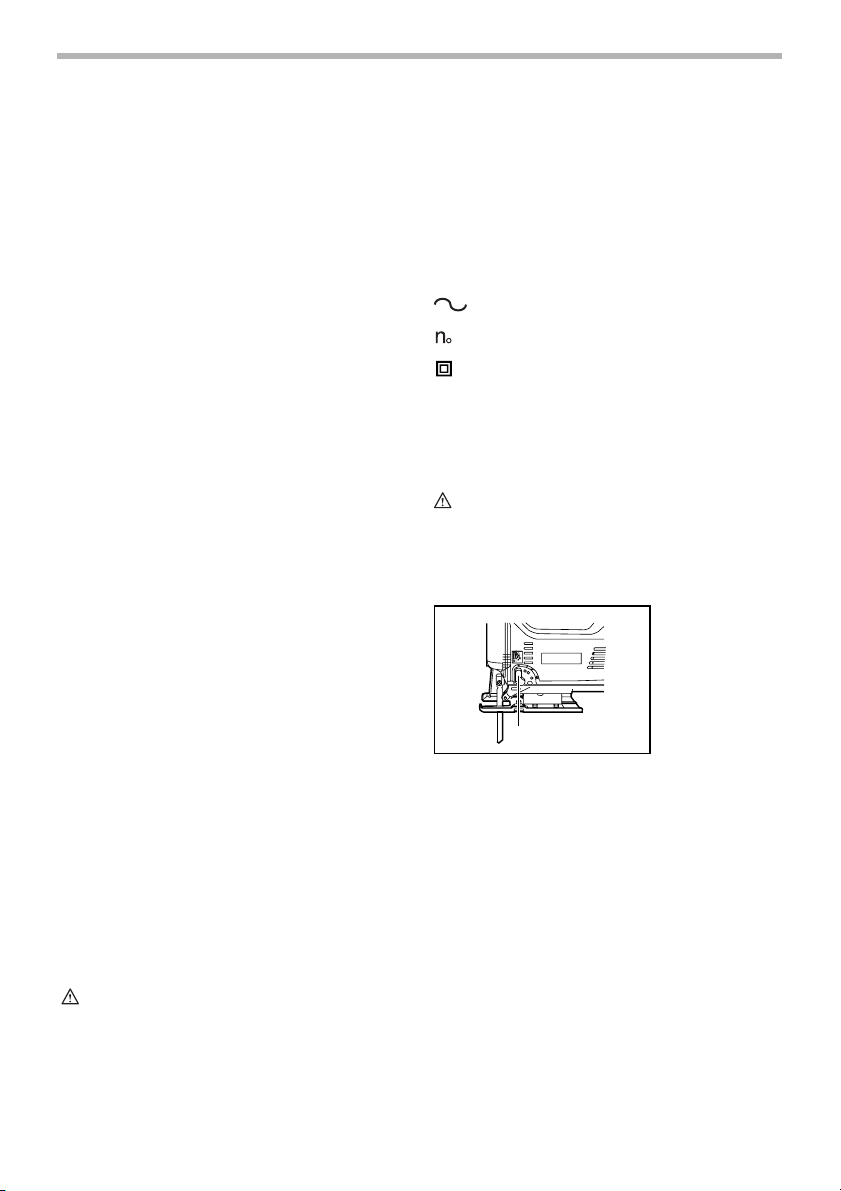

SYMBOLS
USD201-2
The followings show the symbols used for tool.
V............................volts
A...........................amperes
Hz..........................hertz
....................alternating current
.......................no load speed
.......................Class II Construction
.../min....................revolutions or reciprocation per
minute
FUNCTIONAL DESCRIPTION
CAUTION:
•Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Selecting the cutting action
This tool can be operated with an orbital or a straight line
(up and down) cutting action. The orbital cutting action
thrusts the blade forward on the cutting stroke and
greatly increases cutting speed.
To change the cutting action, just turn the cutting action
changing lever to the desired cutting action position.
Refer to the table to select the appropriate cutting action.
Switch action
CAUTION:
•Before plugging in the tool, always check to see
that the switch trigger actuates properly and returns
to the “OFF”position when released.
•Switch can be locked in “ON”position for ease of
operator comfort during extended use. Apply cau-
tion when locking tool in “ON”position and maintain
firm grasp on tool.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
For continuous operation, pull the switch trigger and then
push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
Speed adjusting dial
1. Cutting action
changing lever
1
002704
1. Lock button
2. Switch trigger
1. Speed adjust-
ing dial
Position Cutting action Applications
For cutting mild steel,
stainless steel and plastics.
For clean cuts in wood
and plywood.
Small orbit
cutting action
For cutting mild steel,
aluminum and hard wood.
For cutting wood and
plywood.
For fast cutting in
aluminum and mild steel.
Large orbit
cutting action
For fast cutting in
wood and plywood.
0
Straight line
cutting action
Medium orbit
cutting action
006376
1
2
002707
1
002710

5

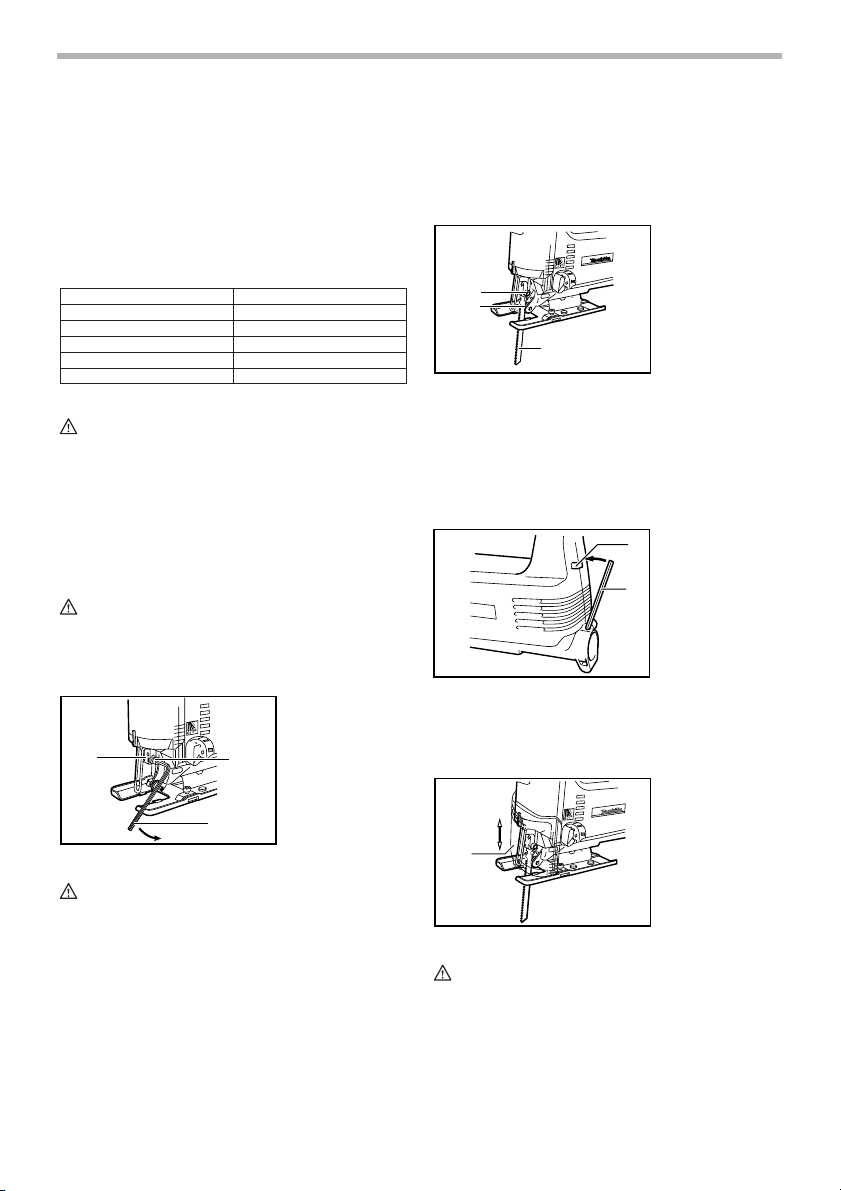

The tool speed can be infinitely adjusted between 500
and 3,100 strokes per minute by turning the adjusting
dial. Higher speed is obtained when the dial is turned in
the direction of number 6; lower speed is obtained when
it is turned in the direction of number 1.
Refer to the table to select the proper speed for the work-
piece to be cut. However, the appropriate speed may dif-
fer with the type or thickness of the workpiece. In
general, higher speeds will allow you to cut workpieces
faster but the service life of the blade will be reduced.
CAUTION:
•If the tool is operated continuously at low speeds for
a long time, the motor will get overloaded and
heated up.
•The speed adjusting dial can be turned only as far
as 6 and back to 1. Do not force it past 6 or 1, or the
speed adjusting function may no longer work.
ASSEMBLY
CAUTION:
•Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing or removing saw blade
CAUTION:
•Always clean out all chips or foreign matter adher-
ing to the blade and/or blade holder. Failure to do
so may cause insufficient tightening of the blade,
resulting in a serious personal injury.
•Do not touch the blade or the workpiece immedi-
ately after operation; they may be extremely hot
and could burn your skin.
•Always secure the blade firmly. Insufficient tighten-
ing of the blade may cause blade breakage or seri-
ous personal injury.
To install the blade, loosen the bolt counterclockwise on
the blade holder with the hex wrench.
With the blade teeth facing forward, insert the blade into
the blade holder as far as it will go. Make sure that the
back edge of the blade fits into the roller. Then tighten the
bolt clockwise to secure the blade.
To remove the blade, follow the installation procedure in
reverse.
NOTE:
•Occasionally lubricate the roller.
Hex wrench storage
When not in use, store the hex wrench as shown in the
figure to keep it from being lost.
Dust cover
CAUTION:
•Always wear safety goggles even when operating
the tool with the dust cover lowered.
Lower the dust cover to prevent chips from flying. How-
ever, when making bevel cuts, raise it all the way.
1. Blade holder
2. Hex wrench
3. Bolt
Workpiece to be cut Number on adjusting dial
Wood 5 - 6
Mild steel 3 - 6
Stainless steel 3 - 4
Aluminum 3 - 6
Plastics 1 - 4
006377
1
2
3
002715
1. Bolt
2. Roller
3. Blade
1. Hook
2. Hex wrench
1. Dust cover
1
2
3
002716
1
2
002727
1
002730

6

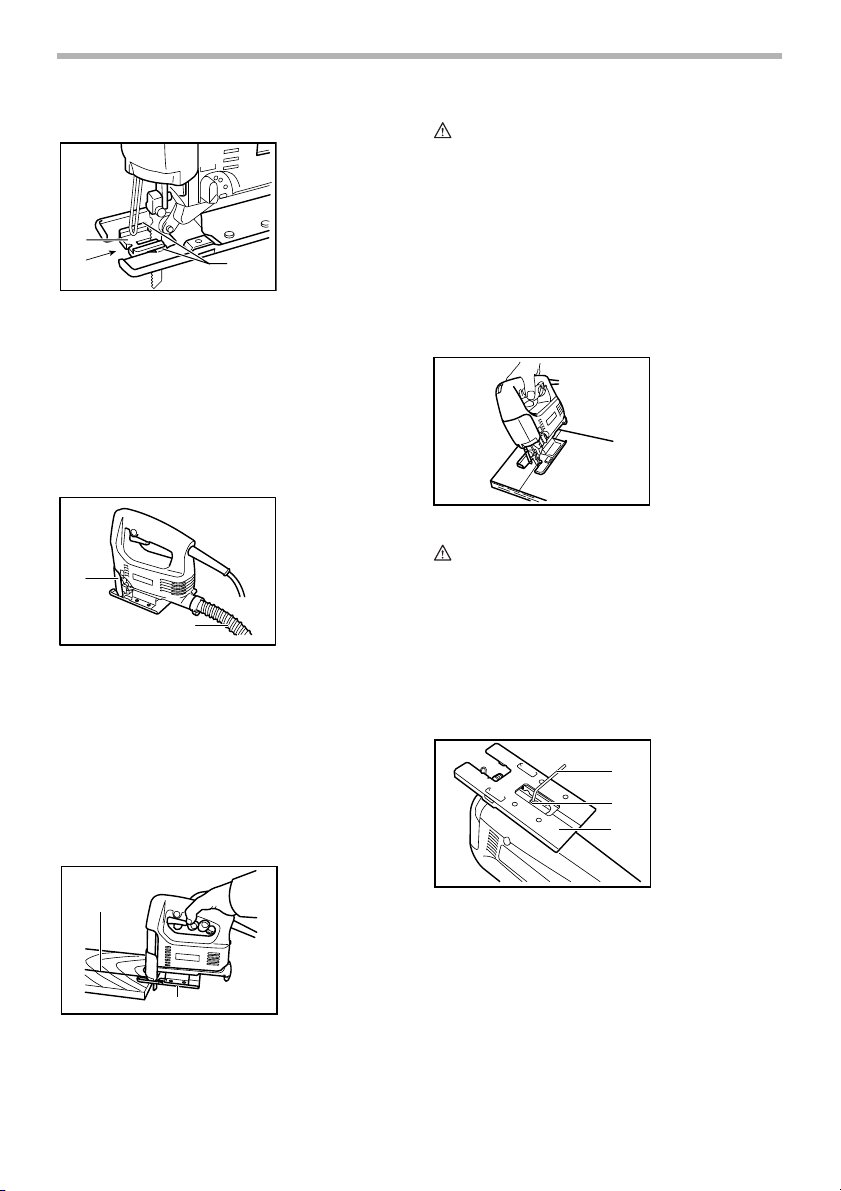

Anti-splintering device (optional accessory)
For splinter-free cuts, the anti-splintering device can be
used. To install the anti-splintering device, move the base
all the way forward and insert it between the two protru-
sions of the base.
NOTE:
•The anti-splintering device cannot be used when
making bevel cuts.
Dust extraction
Clean cutting operations can be performed by connecting
this tool to a Makita vacuum cleaner. Insert the hose of
the vacuum cleaner into the hole at the rear of the tool.
Lower the dust cover before operation.
NOTE:
•Dust extraction cannot be performed when making
bevel cuts.
OPERATION
CAUTION:
•Always hold the base flush with the workpiece. Fail-
ure to do so may cause blade breakage, resulting in
a serious injury.
•Advance the tool very slowly when cutting curves or
scrolling. Forcing the tool may cause a slanted cut-
ting surface and blade breakage.
Turn the tool on without the blade making any contact
and wait until the blade attains full speed. Then rest the
base flat on the workpiece and gently move the tool for-
ward along the previously marked cutting line.
Bevel cutting
CAUTION:
•Always be sure that the tool is switched off and
unplugged before tilting the base.
•Raise the dust cover all the way before making
bevel cuts.
With the base tilted, you can make bevel cuts at any
angle between 0°and 45°(left or right).
Loosen the bolt on the back of the base with the hex
wrench. Move the base so that the bolt is positioned in
the center of the cross-shaped slot in the base.
1. Anti-splintering
device
2. Protrusions
1. Dust cover
2. Hose
1. Cutting line
2. Base
1
2
002732
1
2
002772
1
2
002743
1. Hex wrench
2. Bolt
3. Base
002749
1
2
3
002748

7
Tilt the base until the desired bevel angle is obtained.
The edge of the motor housing indicates the bevel angle
by graduations. Then tighten the bolt to secure the base.
Front flush cuts
Loosen the bolt on the back of the base with the hex
wrench and slide the base all the way back. Then tighten
the bolt to secure the base.

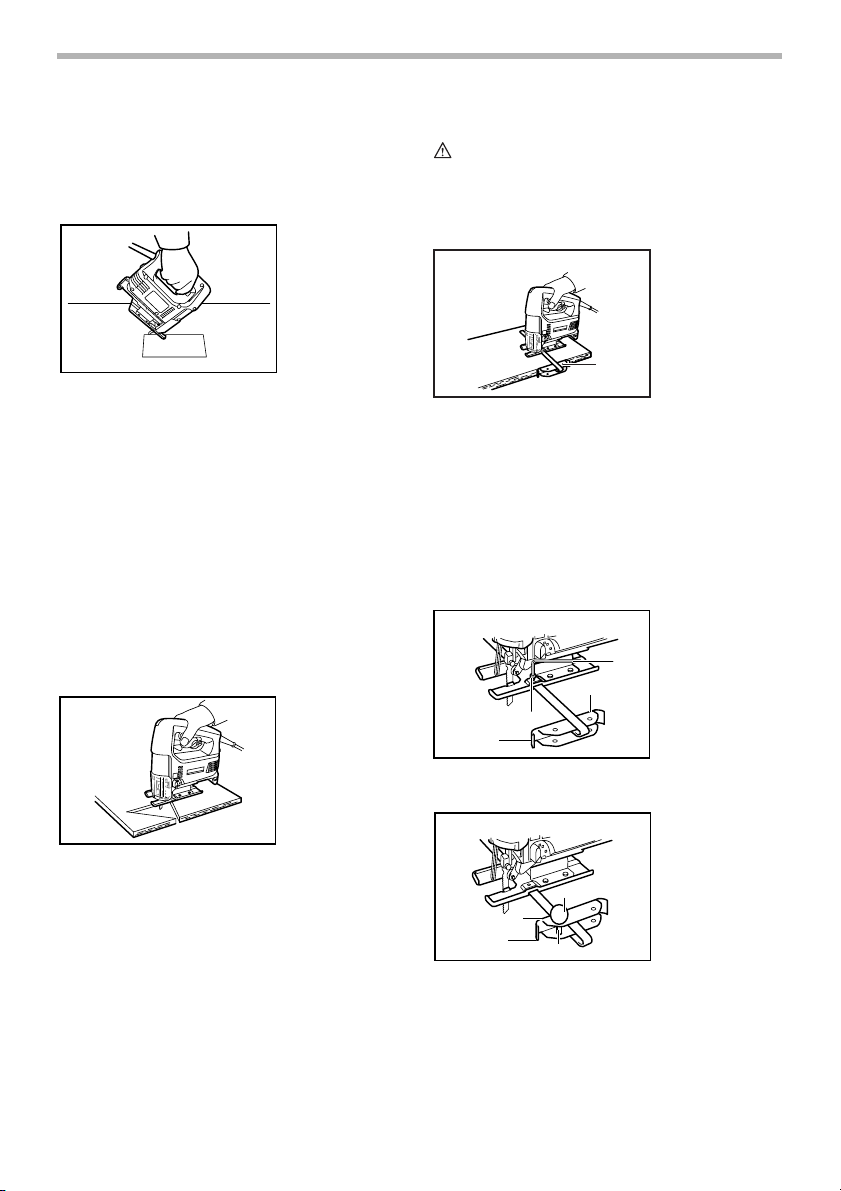

Cutouts
Cutouts can be made with either of two methods A or B.
A) Boring a starting hole:
For internal cutouts without a lead-in cut from an
edge, pre-drill a starting hole 12 mm (1/2”) or more
in diameter. Insert the blade into this hole to start
your cut.
B) Plunge cutting:
You need not bore a starting hole or make a lead-in
cut if you carefully do as follows.
(1) Tilt the tool up on the front edge of the base
with the blade point positioned just above the
workpiece surface.
(2) Apply pressure to the tool so that the front
edge of the base will not move when you
switch on the tool and gently lower the back
end of the tool slowly.
(3) As the blade pierces the workpiece, slowly
lower the base of the tool down onto the
workpiece surface.
(4) Complete the cut in the normal manner.
Finishing edges
To trim edges or make dimensional adjustments, run the
blade lightly along the cut edges.
Metal cutting
Always use a suitable coolant (cutting oil) when cutting
metal. Failure to do so will cause significant blade wear.
The underside of the workpiece can be greased instead
of using a coolant.
Rip fence (optional accessory)
CAUTION:
•Always be sure that the tool is switched off and
unplugged before installing or removing accesso-
ries.
1. Straight cuts
When repeatedly cutting widths of 160 mm (6 - 9/
32”) or less, use of the rip fence will assure fast,
clean, straight cuts.
To install, insert the rip fence into the rectangular
hole on the side of the base with the fence guide
1. Graduation
2. Edge
1. Starting hole
12
002750
002757
1
002762
002761
1. Rip fence
(Guide rule)
002768
1
Steel base type
002775

8
facing down. Slide the rip fence to the desired cut-
ting width position, then tighten the bolt to secure it.

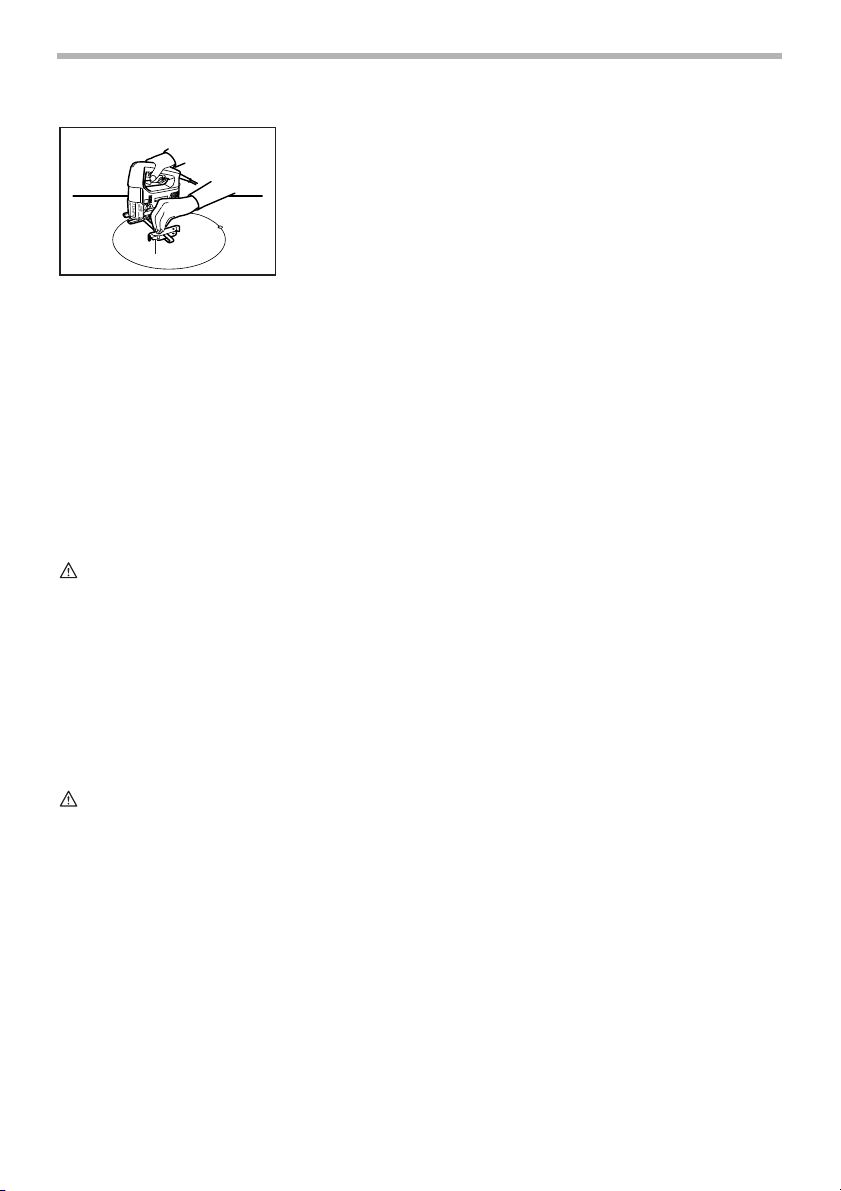

2. Circular cuts
When cutting circles or arcs of 170 mm (6-11/16”) or less
in radius, install the rip fence as follows.
Insert the rip fence into the rectangular hole on the
side of the base with the fence guide facing up.
Insert the circular guide pin through either of the
two holes on the fence guide. Screw the threaded
knob onto the pin to secure the pin.
Now slide the rip fence to the desired cutting radius,
and tighten the bolt to secure it in place. Then move
the base all the way forward.
MAINTENANCE
CAUTION:
•Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by Mak-
ita Authorized or Factory Service Centers, always using
Makita replacement parts.
ACCESSORIES
CAUTION:
•These accessories or attachments are recom-
mended for use with your Makita tool specified in
this manual. The use of any other accessories or
attachments might present a risk of injury to per-
sons. Only use accessory or attachment for its
stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
•Jig saw blades
•Hex wrench 3
•Rip fence (guide rule) set
•Anti-splintering device
•Hose (For vacuum cleaner)
EN0006-1
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period of
ONE YEAR from the date of original purchase. Should
any trouble develop during this one year period, return
the COMPLETE tool, freight prepaid, to one of Makita’s
Factory or Authorized Service Centers. If inspection
shows the trouble is caused by defective workmanship or
material, Makita will repair (or at our option, replace)
without charge.
This Warranty does not apply where:
•repairs have been made or attempted by others:
•repairs are required because of normal wear and
tear:
•the tool has been abused, misused or improperly
maintained:
•alterations have been made to the tool.
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAM-
AGES FROM THE SALE OR USE OF THE PRODUCT.
THIS DISCLAIMER APPLIES BOTH DURING AND
AFTER THE TERM OF THIS WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF “MERCHANTABILITY”AND “FITNESS FOR A SPE-
CIFIC PURPOSE,”AFTER THE ONE YEAR TERM OF
THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to state.
Some states do not allow the exclusion or limitation of
incidental or consequential damages, so the above limi-
tation or exclusion may not apply to you. Some states do
not allow limitation on how long an implied warranty lasts,
so the above limitation may not apply to you.
1. Hex wrench
2. Bolt
3. Rip fence
(Guide rule)
4. Guide facing
1. Treaded knob
2. Guide facing
3. Rip fence
(Guide rule)
4. Pin
1. Rip fence
(Guide rule)
1
2
3
4
Steel base type
002776
1
2
34
Steel base type
002777
Steel base type
1
002778

9
FRANÇAIS
SPÉCIFICATIONS
•Le fabricant se réserve le droit de modifier sans avertissement les spécifications.
•Note: Les spécifications peuvent varier selon les pays.
CONSIGNES DE SÉCURITÉ
GÉNÉRALES
GEA001-3
AVERTISSEMENT:
Veuillez lire l’ensemble des présentes
instructions. Il y a risque de choc
électrique, d’incendie et/ou de blessure
grave si toutes les instructions énumérées
ci-dessous ne sont pas respectées. Dans
tous les avertissements ci-dessous, le terme
“outil électrique”fait référence aux outils
électriques qui fonctionnent sur le secteur
(avec un cordon d’alimentation) et aux outils
électriques alimentés par batterie (sans
cordon d’alimentation).
CONSERVEZ CES
INSTRUCTIONS
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées et
sombres ouvrent grande la porte aux accidents.
2. N’utilisez pas les outils électriques dans des
atmosphères explosives, telles qu’en présence
de liquides, de gaz ou de poussières
inflammables. Les outils électriques produisent des
étincelles au contact desquelles la poussière ou les
vapeurs risqueraient de s’enflammer.
3. Assurez-vous qu’aucun enfant ou passant ne
s’approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l’outil si votre attention est détournée.
Sécurité en matière d’électricité
4. La fiche des outils électriques doit être conçue
pour la prise de courant utilisée. Ne modifiez
jamais la fiche de quelque façon que ce soit.
N’utilisez aucun adaptateur de fiche sur les
outils électriques avec mise à la terre. En ne
modifiant pas les fiches et en les insérant dans des
prises de courant pour lesquelles elles ont été
conçues vous réduirez les risques de choc
électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux, radiateurs,
cuisinières et réfrigérateurs. Le risque de choc
électrique augmentera si votre corps se trouve mis à
la terre.
6. N’exposez pas les outils électriques à la pluie et
évitez qu’ils ne soient mouillés. Les risques de
choc électrique augmentent lorsque de l’eau
pénètre dans un outil électrique.
7. Ne maltraitez pas le cordon. N’utilisez jamais le
cordon pour transporter l’outil électrique, pour
tirer dessus ou pour le débrancher. Maintenez le
cordon à l’écart des sources de chaleur, de
l’huile, des objets à bords tranchants et des
pièces en mouvement. Le risque de choc
électrique augmente lorsque les cordons sont
endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l’extérieur, utilisez un cordon prolongateur prévu
à cette fin. Les risques de choc électrique
diminuent lorsqu’un cordon conçu pour l’extérieur
est utilisé.
Sécurité personnelle
9. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous utilisez
un outil électrique. Évitez d’utiliser un outil
électrique si vous êtes fatigué ou si vous avez
pris une drogue, de l’alcool ou un médicament.
Modèle 4324
Longueur de frappe 18 mm (11/16”)
Capacités de coupe max. Bois 65 mm (2-9/16”)
Acier doux 6 mm (1/4”)
Nombre de impacts par minutes 500 - 3,100/min
Longueur totale 207 mm (8-1/8”)
Poids net 1.9 kg (4.2 lbs)

10
Un moment d’inattention pendant l’utilisation d’un
outil électrique peut entraîner une grave blessure.
10. Utilisez des dispositifs de sécurité. Portez
toujours des lunettes de protection. Les risques
de blessure diminueront si vous utilisez des
dispositifs de sécuritétels qu’un masque
antipoussières, des chaussures àsemelle
antidérapante, une coiffure résistante ou une
protection d’oreilles.
11. Prévenez tout démarrage accidentel. Assurez-
vous que l’interrupteur est en position d’arrêt
avant de brancher l’outil. Vous ouvrez toute
grande la porte aux accidents si vous transportez
les outils électriques en gardant le doigt sur la
gâchette ou si vous les branchez alors que
l’interrupteur se trouve en position de marche.
12. Retirez toute clé de réglage ou autre type de clé
avant de mettre l’outil sous tension. Toute clé
laissée en place sur une pièce rotative de l’outil
électrique peut entraîner une blessure.
13. Maintenez une position stable. Assurez-vous
d’avoir une bonne prise au sol et une bonne
position d’équilibre en tout temps. Vous aurez
ainsi une meilleure maîtrise de l’outil en cas de
situation imprévue.
14. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à l’écart
des pièces en mouvement. Les pièces en
mouvement risqueraient de happer les vêtements
amples, les bijoux ou les cheveux longs.
15. Si des accessoires sont fournis pour raccorder
un appareil d’aspiration et de collecte de la
poussière, assurez-vous que les raccordements
sont corrects et que l’appareil est bien utilisé.
L’utilisation de tels accessoires permet de réduire
les risques liés àla présence de poussière dans l’air.
Utilisation et entretien des outils
électriques
16. Ne forcez pas l’outil électrique. Utilisez l’outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l’outil électrique adéquat
et respectez le régime pour lequel il a étéconçu, il
effectuera un travail de meilleure qualitéet de façon
plus sécuritaire.
17. N’utilisez pas l’outil électrique s’il n’est pas
possible de mettre sa gâchette en position de
marche et d’arrêt. Un outil électrique dont
l’interrupteur est défectueux représente un danger et
doit être réparé.
18. Débranchez la fiche de la source d’alimentation
et/ou retirez le bloc-pile de l’outil électrique
avant d’effectuer tout réglage, de changer un
accessoire ou de ranger l’outil électrique. Ces
mesures préventives réduiront les risques de
démarrage accidentel de l’outil électrique.
19. Après l’utilisation d’un outil électrique, rangez-le
hors de portée des enfants et ne laissez aucune
personne l’utiliser si elle n’est pas familiarisée
avec l’outil électrique ou les présentes
instructions d’utilisation. Les outils électriques
représentent un danger entre les mains de
personnes qui n’en connaissent pas le mode
d’utilisation.
20. Ne négligez pas l’entretien des outils
électriques. Assurez-vous que les pièces
mobiles ne sont ni désalignées ni coincées,
qu’aucune pièce n’est cassée et que l’outil
électrique n’a subi aucun dommage pouvant
affecter son bon fonctionnement. Si l’outil
électrique est endommagé, faites-le réparer
avant de l’utiliser à nouveau. De nombreux
accidents sont causés par des outils électriques mal
entretenus.
21. Maintenez les outils tranchants bien aiguisés et
propres. Un outil tranchant dont l’entretien est
effectuécorrectement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile àmaîtriser.
22. Utilisez l’outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions et de la façon prévue pour ce type
particulier d’outil électrique, en tenant compte
des conditions de travail et du type de travail à
effectuer. L’utilisation d’un outil électrique àdes fins
autres que celles prévues est potentiellement
dangereuse.
Service
23. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d’origine. Cela
permettra d’assurer le maintien de la sûretéde l’outil
électrique.
24. Suivez les instructions de lubrification et de
changement des accessoires.
25. Maintenez les poignées sèches, propres et
exemptes d’huile ou de graisse.
GEB016-1
CONSIGNES DE SÉCURITÉ
SPÉCIFIQUES
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent la scie
sauteuse. L’utilisation non sécuritaire ou incorrecte
de cet outil comporte un risque de blessure grave.
1. Tenez l’outil électrique par ses surfaces de
prise isolées pendant toute opération où l’outil
de coupe pourrait venir en contact avec un
câblage dissimulé ou avec son propre cordon.
En cas de contact avec un conducteur sous

11
tension, les pièces métalliques àdécouvert de
l’outil transmettraient un choc électrique à
l’utilisateur.
2. Utilisez des dispositifs de serrage ou un autre
moyen pratique pour immobiliser et soutenir la
pièce sur une surface stable. La pièce sera
instable et vous risquerez d’en perdre la maîtrise si
vous la tenez avec la main ou l’appuyez
simplement contre une partie du corps.
3. Portez toujours des lunettes de sécurité ou des
lunettes à coques. Les lunettes ordinaires et les
lunettes de soleil ne sont PAS des lunettes de
sécurité.
4. Prenez garde aux clous pendant la coupe.
Avant de commencer votre travail, vérifiez la
pièce pour en retirer tous les clous.
5. Ne coupez pas des pièces trop grandes.
6. Avant de commencer la coupe, assurez-vous
qu’il y a suffisamment d’espace sous la pièce
pour que la lame ne heurte pas le plancher,
l’établi, etc.
7. Tenez l’outil fermement.
8. Avant de mettre le contact, assurez-vous que la
lame ne touche pas la pièce.
9. Gardez les mains à l’écart des pièces en
mouvement.
10. Ne laissez pas l’outil tourner inutilement. Ne
faites fonctionner l’outil qu’une fois que vous
l’avez bien en main.
11. Avant de retirer la lame de la pièce, coupez
toujours le contact et attendez l’arrêt complet
de la lame.
12. Ne touchez ni la lame ni la pièce immédiatement
après la coupe ; elles peuvent être extrêmement
chaudes et vous brûler la peau.
13. Ne faites pas fonctionner inutilement l’outil à
vide.
14. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour ne pas inhaler les
poussières qu’ils dégagent et pour éviter tout
contact avec la peau. Conformez-vous aux
consignes de sécurité du fabricant du matériau.
15. Utilisez toujours un masque antipoussières ou
un masque filtrant approprié au matériau à
travailler et à l’outil utilisé.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT:
LA MAUVAISE UTILISATION de l’outil ou
l’ignorance des consignes de sécurité du
présent manuel d’instructions peuvent
entraîner une grave blessure.
SYMBOLES
USD201-2
Les symboles utilisés pour l’outil sont présentés ci-
dessous.
V...........................volts
A...........................ampères
Hz .........................hertz
...................courant alternatif
.......................vitesse àvide
.......................construction, catégorie II
.../min ...................tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
débranchéavant de l’ajuster ou de vérifier son
fonctionnement.
Sélection du mouvement de coupe
Cet outil peut être utiliséavec un mouvement de coupe
orbital ou rectiligne (haut et bas). Le mouvement de
coupe orbital pousse la lame vers l’avant pendant sa
course, augmentant considérablement la vitesse de
coupe.
Pour modifier le mouvement de coupe, tournez
simplement le levier de sélection du mouvement de
coupe sur la position de mouvement de coupe désirée.
Consultez le tableau pour sélectionner le mouvement de
coupe approprié.
1. Levier de
sélection du
mouvement de
coupe
1
002704

12
Interrupteur
ATTENTION:
•Avant de brancher l’outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d’arrêt une fois relâchée.
•Pour rendre le travail de l’utilisateur plus confortable
lors d’une utilisation prolongée, l’interrupteur peut
être verrouilléen position de marche. Soyez
prudent lorsque vous verrouillez l’outil en position
de marche, et maintenez une poigne solide sur
l’outil.
Pour faire démarrer l’outil, appuyez simplement sur la
gâchette. Pour l’arrêter, relâchez la gâchette.
Pour une utilisation continue, tirez sur la gâchette et
appuyez sur le bouton de verrouillage.
Pour arrêter l’outil alors qu’il est en position verrouillée,
tirez àfond sur la gâchette puis relâchez-la.
Cadran de rélage de vitesse
La vitesse de l’outil peut être librement ajustée entre 500
et 3,100 frappes par minute en tournant le cadran de
réglage. La vitesse augmente lorsque l’on tourne le
cadran vers le numéro 6, et elle diminue lorsqu’il est
tournédans le sens du numéro 1.
Référez-vous au tableau pour sélectionner la vitesse qui
convient àla pièce àcouper. La vitesse adéquate peut
toutefois varier suivant le type de matériau ou l’épaisseur
de la pièce. En général, les vitesses rapides permettent
de couper les pièces plus rapidement, mais cela réduit la
durée de service de la lame.
ATTENTION:
•Si l’outil est utiliséde manière continue àvitesse
réduite sur une période prolongée, le moteur sera
surchargéet chauffera.
•Le cadran de réglage de la vitesse ne peut pas
dépasser le 6 et le 1. Ne le forcez pas àdépasser le
6 ou le 1, sinon la fonction de réglage de la vitesse
risque de ne plus fonctionner.
ASSEMBLAGE
ATTENTION:
•Avant d’effectuer toute intervention sur l’outil,
assurez-vous toujours qu’il est hors tension et
débranché.
Pose et retrait de la lame de scie
ATTENTION:
•Nettoyez toujours la lame et/ou le porte-lame de
tous les copeaux ou corps étrangers qui y
adhèrent. Négliger ce nettoyage peut causer un
serrage insuffisant de la lame qui risque d’entraîner
une grave blessure.
•Ne touchez ni la lame ni la pièce immédiatement
après l’opération ; elles peuvent être extrêmement
chaudes et risquent de vous brûler la peau.
1. Bouton de
verrouillage
2. Gâchette
1. Cadran de
rélage de
vitesse
006376
Position Mouvement de coupe Applications
Pour couper l'acier doux, l'acier
inoxydable et le plastique.
Pour des coupes nettes dans
le bois et le contreplaqué.
Mouvement de coupe
àpetite orbite
Pour couper l'acier doux,
l'aluminium et le bois dur.
Pour couper le bois et le
contreplaqué.
Pour la coupe rapide de
l'aluminium et de l'acier doux.
Mouvement de coupe
àgrande orbite
Pour la coupe rapide du
bois et du contreplaqué.
0
Mouvement de
coupe rectiligne
Mouvement de coupe
àmoyenne orbite
1
2
002707
1
002710
1. Porte-lame
2. Cléhexagonale
3. Boulon
006377
Numéro sur le cadran de réglage
5 - 6
3 - 6
3 - 4
3 - 6
1 - 4
Pièce àcouper
Bois
Acier doux
Acier inoxydable
Aluminium
Plastiques
1
2
3
002715

13
•Serrez toujours la lame fermement. Une lame mal
serrée risque de se briser et d’entraîner une grave
blessure.
Pour poser la lame, utilisez la cléhexagonale pour
desserrer le boulon du porte-lame, en tournant dans le
sens inverse des aiguilles d’une montre.
En orientant les dents de la scie vers l’avant, insérez la
lame àfond dans le porte-lame. Assurez-vous que le
bord arrière de la lame est bien alignédans le rouleau.
Serrez ensuite le boulon dans le sens des aiguilles d’une
montre pour fixer la lame.
Pour retirer la lame, suivez la procédure de pose en sens
inverse.
NOTE:
•Lubrifier le rouleau de temps àautre.
Rangement de la clé hexagonale
Lorsque vous n’utilisez pas la cléhexagonale, rangez-la
de la façon indiquée sur l’illustration pour éviter de
l’égarer.
Capuchon anti-poussière
ATTENTION:
•Même lorsque le capuchon anti-poussière est
abaissé, portez toujours des lunettes de sécurité
lorsque vous utilisez l’outil.
Abaissez le capuchon anti-poussière pour prévenir la
projection des copeaux. Vous devez toutefois le relever
complètement lorsque vous effectuez des coupes en
biseau.
Dispositif anti-fente (accessoire en option)
Vous pouvez utiliser le dispositif anti-fente pour obtenir
des coupes sans fente. Pour installer le dispositif anti-
fente, déplacez la base complètement vers l’avant et
insérez le dispositif entre les deux saillies de la base.
NOTE:
•L’utilisation du dispositif anti-fente n’est pas
possible lors des coupes en biseau.
Collecte de la poussière
Le raccordement de cet outil àun aspirateur Makita
permet d’effectuer des travaux de coupe propres. Insérez
le tuyau de l’aspirateur dans l’orifice àl’arrière de l’outil.
Abaissez le couvercle àpoussière avant d’utiliser l’outil.
NOTE:
•La collecte de la poussière n’est pas possible lors
des coupes en biseau.
1. Boulon
2. Rouleau
3. Lame
1. Crochet
2. Cléhexagonale
1. Capuchon
anti-poussière
1
2
3
002716
1
2
002727
1
002730
1. Dispositif
anti-fente
2. Saillies
1. Capuchon
anti-poussière
2. Tuyau
1
2
002732
1
2
002772

14
UTILISATION
ATTENTION:
•Maintenez toujours la base parfaitement en contact
avec la pièce. Sinon, la lame risque de se briser et
de causer une grave blessure.
•Faites avancer l’outil très lentement lors de la
coupe de courbes ou de spirales. Le fait de forcer
l’outil peut résulter en une surface de coupe oblique
et entraîner le bris de la lame.
Mettez l’outil sous tension alors que la lame n’entre en
contact avec aucune surface, et attendez qu’elle ait
atteint sa pleine vitesse. Posez ensuite la base àplat sur
la pièce et faites avancer l’outil doucement le long de la
ligne de coupe préalablement tracée.
Coupe en biseau
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
débranchéavant d’incliner la base.
•Soulevez complètement le capuchon anti-
poussière avant d’effectuer les coupes en biseau.
Avec la base inclinée, vous pouvez faire des coupes en
biseau de n’importe quel angle, entre 0°et 45°(gauche
ou droite).
Desserrez le boulon àl’arrière de la base avec la clé
hexagonale. Déplacez la base de sorte que le boulon se
trouve au centre de la fente en croix sur la base.
Inclinez la base jusqu’à l’angle de coupe en biseau
désiré. L’angle de coupe en biseau est indiquépar une
graduation en degrés sur le bord du carter. Serrez
ensuite le boulon pour fixer la base.
Coupes à ras vers l’avant
Utilisez la cléhexagonale pour desserrer le boulon à
l’arrière de la base, et faites glisser la base
complètement vers l’arrière. Serrez ensuite le boulon
pour fixer la base.
Découpage
Le découpage peut s’effectuer par la méthode A ou B.
A) Perçage d’un trou de départ :
1. Ligne de coupe
2. Base
1
2
002743
002749
1. Cléhexagonale
2. Boulon
3. Base
1. Graduation
2. Bord
1. Trou de départ
1
2
3
002748
12
002750
002757
1
002762

15
Pour le découpage interne sans coupe
d’introduction àpartir du bord, percez d’abord un
trou de départ de 12 mm (1/2”) ou plus de diamètre.
Insérez la lame dans ce trou pour commencer la
coupe.
B) Coupe en plongée :
Si vous procédez soigneusement de la façon qui
suit, il n’est pas nécessaire de percer un trou de
départ ou d’effectuer une coupe d’introduction.
(1) Inclinez l’outil vers le bord avant de la base, le
bout de la lame se trouvant juste au-dessus
de la surface de la pièce.
(2) Appliquez une pression sur l’outil, de sorte
que le bord avant de la base ne bouge pas
lorsque vous mettrez l’outil sous tension, puis
abaissez doucement l’arrière de l’outil.
(3) A mesure que la lame pénètre dans la pièce,
abaissez lentement la base de l’outil sur la
surface de la pièce.
(4) Complétez ensuite la coupe de façon
normale.
Finition des bords
Pour égaliser les bords ou pour ajuster les dimensions,
faites passer la lame légèrement le long des bords
coupés.
Coupe du métal
Utilisez toujours un fluide de refroidissement (huile de
coupe) adéquat lors de la coupe du métal. Autrement,
cela usera considérablement la lame. Au lieu d’utiliser un
fluide de refroidissement pour la face inférieure de la
pièce, vous pouvez la recouvrir de graisse.
Garde parallèle (accessoire en option)
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
débranchéavant d’installer ou de retirer les
accessoires.
1. Coupes rectilignes
Si vous sciez beaucoup àdes largeurs de 160 mm
(6-9/32”) ou moins, l’utilisation du garde parallèle
(règle de guidage) vous permet d’effectuer des
coupes rapides, nettes et rectilignes.
Pour installer le garde parallèle, insérez-le dans
l’orifice rectangulaire sur le côtéde la base, en
orientant le guide de garde vers le bas. Faites
glisser le garde parallèle sur la position
correspondant àla largeur de coupe désirée, puis
serrez le boulon pour le fixer.
2. Coupes circulaires
002761
002768
1. Garde parallèle
(Règle de
guidage)
1. Cléhexagonale
2. Boulon
3. Garde parallèle
(Règle de
guidage)
4. Orientation du
guide
1. Bouton fileté
2. Orientation du
guide
3. Garde parallèle
(Règle de
guidage)
4. Broche
1
Avec base d'acier
002775
1
2
3
4
Avec base d'acier
002776
1
2
34
Avec base d'acier
002777

16
Pour effectuer des coupes en forme de cercle ou d’arc
avec un rayon de 170 mm (6-11/16”) ou moins, installez
le garde parallèle de la façon suivante.
Installez le garde parallèle dans l’orifice
rectangulaire sur le côtéde la base, en orientant le
garde parallèle vers le haut. Insérez la broche du
guide circulaire dans l’un ou l’autre des deux
orifices du garde parallèle. Vissez le bouton fileté
sur la broche pour la fixer.
Faites ensuite glisser le garde parallèle sur la
position correspondant au rayon de coupe désiré,
puis serrez le boulon pour le fixer. Déplacez ensuite
la base complètement vers l’avant.
ENTRETIEN
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
débranchéavant d’y effectuer tout travail
d’inspection ou d’entretien.
Pour maintenir la SÉCURITÉet la FIABILITÉdu produit,
les réparations, l’inspection et le remplacement des
charbons, et tout autre travail d’entretien ou de réglage
doivent être effectués dans une usine ou un centre de
service après-vente Makita agréé, exclusivement avec
des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
•Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifiédans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont
étéconçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
•Lames de scie sauteuse
•Cléhexagonale 3
•Ensemble de garde parallèle (règle de guidage)
•Dispositif anti-fente
•Tuyau (pour aspirateur)
EN0006-1
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspectérigoureusement et testé
avant sa sortie d’usine. Nous garantissons qu’il sera
exempt de défaut de fabrication et de vice de matériau
pour une période d’UN AN àpartir de la date de son
achat initial. Si un problème quelconque devait survenir
au cours de cette période d’un an, veuillez retourner
l’outil COMPLET, port payé, àune usine ou àun centre
de service après-vente Makita. Makita réparera l’outil
gratuitement (ou le remplacera, àsa discrétion) si un
défaut de fabrication ou un vice de matériau est
découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
•des réparations ont étéeffectuées ou tentées par
un tiers ;
•des réparations s’imposent suite àune usure
normale ;
•l’outil a étémalmené, mal utiliséou mal entretenu ;
•l’outil a subi des modifications.
MAKITA DÉCLINE TOUTE RESPONSABILITÉPOUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉÀ
LA VENTE OU ÀL’UTILISATION DU PRODUIT. CET
AVIS DE NON-RESPONSABILITÉS’APPLIQUE ÀLA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉQUANT
ÀTOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉMARCHANDE”ET
“ADÉQUATION ÀUN USAGE PARTICULIER”APRÈS
LA PÉRIODE D’UN AN COUVERTE PAR CETTE
GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État àl’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas àvous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas àvous.
1. Garde parallèle
(Règle de
guidage)
Avec base d'acier
1
002778

17
ESPAÑOL
ESPECIFICACIONES
•Debido a un programa continuo de investigación y desarrollo, las especificaciones aquídadas están sujetas a
cambios sin previo aviso.
•Nota: Las especificaciones pueden ser diferentes de país a país.
NORMAS GENERALES DE
SEGURIDAD
GEA001-3
AVISO:
Lea todas las instrucciones. Si no cumple
con las instrucciones aquídetalladas, se
puede producir una descarga eléctrica,
incendio y/o heridas de gravedad. El
término “herramienta eléctrica”en todas las
advertencias que figuran a continuación se
refiere a la herramienta eléctrica alimentada
por la red principal (con cable) o a la
operada por batería (sin cable).
GUARDE ESTAS
INSTRUCCIONES
Seguridad del área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras y desordenadas son
propensas a accidentes.
2. No opere herramientas eléctricas en atmósferas
explosivas tales como en presencia de polvo,
gases o líquidos inflamables. Las herramientas
eléctricas producen chispas que puede encender el
polvo o los gases.
3. Mantenga a los niños y personas cercanas
alejadas mientras opera la herramienta eléctrica.
Si se distrae, puede perder el control de la
herramienta.
Seguridad eléctrica
4. El enchufe de la herramienta eléctrica debe
coincidir con la ficha. Nunca modifique el
enchufe. No use ningún adaptador con las
herramientas eléctricas a tierra (a masa). Los
enchufes sin modificar y las fichas correspondientes
reducen el riesgo de descarga eléctrica.
5. Evite el contacto corporal con superficies a
masa (a tierra) tales como radiadores, tuberías,
refrigeradores y hornillos. Se corre más riesgo de
sufrir una descarga eléctrica si el cuerpo estáa
tierra.
6. No exponga las herramientas eléctricas a la
lluvia o a la humedad. Si ingresa agua en la
herramienta eléctrica, aumenta el riesgo de sufrir
una descarga eléctrica.
7. No tire del cable. Nunca utilice el cable para
transportar, tirar o desenchufar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles. Los
cables dañados o atrapados aumentan el riesgo de
sufrir una descarga eléctrica.
8. A la hora de operar una herramienta eléctrica en
el exterior, utilice un prolongador apropiado. Si
lo utiliza, se reduce el riesgo de sufrir una descarga
eléctrica.
Seguridad personal
9. Esté atento, preste atención a lo que está
haciendo y utilice su sentido común cuando
opere una herramienta eléctrica. No utilice la
herramienta eléctrica cuando esté cansado o
bajo la influencia de drogas, alcohol o
medicamentos. Un momento de distracción
mientras opera la máquina puede dar como
resultado heridas personales graves.
Modelo 4324
Especificaciones eléctricas en México 120 V 3,7 A 50/60 Hz
Extensión de la carrera 18 mm (11/16”)
Capacidad máxima de corte Madera 65 mm (2-9/16”)
Acero templado 6 mm (1/4”)
Carreras por minuto 500 - 3 100/min
Longitud total 207 mm (8-1/8”)
Peso neto 1,9 kg (4,2 lbs)

18
10. Utilice equipos de seguridad. Utilice siempre
protección ocular. Los equipos de seguridad como
máscaras para protegerse del polvo, calzado
antideslizante o protección para los oídos, que se
utilizan en condiciones adecuadas, reducen el
riesgo de sufrir heridas personales.
11. Evite el encendido accidental de la herramienta.
Asegúrese de que el interruptor se encuentra en
posición de apagado (OFF) antes de enchufar la
herramienta. Si transporta la herramienta eléctrica
con su dedo en el interruptor o si enchufa la
herramienta cuando estáencendida (ON) puede
haber accidentes.
12. Retire todas las llaves y tuercas de ajuste antes
de encender la herramienta eléctrica. Si deja
alguna de éstas adherida a una parte giratoria de la
herramienta eléctrica puede sufrir daños en su
persona.
13. No haga demasiadas cosas al mismo tiempo.
Mantenga la postura y el equilibrio en todo
momento. De esta manera, tendráun mejor control
de la herramienta eléctrica en situaciones
inesperadas.
14. Utilice ropa adecuada. No utilice ropa holgada ni
joyas. Mantenga su cabello, ropa y guantes
alejados de las piezas móviles. La ropa holgada,
las joyas y el cabello pueden atascarse en las
piezas móviles.
15. Si se proveen dispositivos para la conexión de
extracción y recolección de polvo, asegúrese de
que estén correctamente conectados y sean
adecuadamente utilizados. La utilización de estos
dispositivos puede reducir los riesgos relacionados
con el polvo.
Mantenimiento y uso de la herramienta
eléctrica
16. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su
aplicación. La herramienta eléctrica adecuada hará
un trabajo mejor a la velocidad para la que ha sido
fabricada.
17. No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser controlada
con el interruptor es peligrosa y debe ser
reemplazada.
18. Desconecte el enchufe de la fuente de energía y/
o la batería de la herramienta eléctrica antes de
realizar ajustes, cambiar accesorios o guardar
las herramientas eléctricas. Dichas medidas de
seguridad preventivas reducen el riesgo de que la
herramienta se opere accidentalmente.
19. Guarde la herramienta eléctrica que no use fuera
del alcance de los niños y no permita que las
personas que no están familiarizadas con ella o
con las instrucciones la operen. Las herramientas
eléctricas son peligrosas en manos de personas
que no saben operarlas.
20. Realice el mantenimiento de la herramienta
eléctrica. Verifique que no esté mal alineada,
uniones de las partes móviles, piezas rotas y
demás condiciones que puedan afectar el
funcionamiento de la herramienta eléctrica. Si
está dañada, haga reparar la herramienta
eléctrica antes de utilizarla. Muchos accidentes
son causados por herramientas eléctricas que no
han recibido un mantenimiento adecuado.
21. Mantenga las herramientas de corte limpias y
filosas. Si recibe un mantenimiento adecuado y
tiene los bordes afilados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
22. Utilice la herramienta eléctrica, accesorios,
brocas, etc. de acuerdo con estas instrucciones
y de la manera establecida para cada tipo de
unidad en particular; tenga en cuenta las
condiciones laborales y el trabajo a realizar. Si
utiliza la herramienta eléctrica para realizar
operaciones distintas de las indicadas, podrá
presentarse una situación peligrosa.
Servicio técnico
23. Haga que una persona calificada repare la
herramienta utilizando sólo piezas de repuesto
idénticas. Esto asegura que se mantenga la
seguridad de la herramienta eléctrica.
24. Siga las instrucciones para la lubricación y
cambio de accesorios.
25. Mantenga las asas secas, limpias y sin aceite o
grasa.
GEB016-1
REGLAS ESPECÍFICAS DE
SEGURIDAD
NO permita que la comodidad o familiaridad con el
producto (a causa de su uso frecuente) substituya el
cumplimiento estricto de las reglas de seguridad
sobre la sierra caladora. Si usted utiliza esta
herramienta de modo inseguro o incorrecto, puede
sufrir heridas graves.
1. Sostenga la herramienta eléctrica por la
superficie de agarre revestida con aislamiento a
la hora de realizar una actividad en la que la
herramienta de corte pueda estar en contacto
con un cable oculto o con su propio cable de
suministro de energía. El contacto con un cable
“vivo”haráque las partes de metal expuestas de la
herramienta también estén “vivas”y que el operario
reciba una descarga eléctrica.
2. Utilice abrazaderas o algún otro modo práctico
para asegurar y sujetar la pieza de trabajo a una
plataforma estable Sostener la pieza de trabajo

19
con la mano o contra su cuerpo produce
inestabilidad y una posible pérdida de control.
3. Utilice siempre gafas o antiparras de seguridad.
Los anteojos comunes o para el sol NO son
gafas de seguridad.
4. Evite cortar clavos. Revise la pieza de trabajo y
quite todos los clavos antes de utilizar la
herramienta.
5. No corte piezas de trabajo demasiado grandes.
6. Verifique que exista la distancia adecuada por
debajo de la pieza de trabajo antes de cortar a
fin de que la hoja no pegue contra el piso, el
banco de trabajo, etc.
7. Sostenga firmemente la herramienta.
8. Asegúrese de que la hoja no esté en contacto
con la pieza de trabajo antes de encender la
herramienta.
9. Mantenga las manos alejadas de las partes
giratorias.
10. No deje la herramienta en funcionamiento.
Opere solamente la herramienta con las manos.
11. Siempre apague la herramienta y espere a que
la hoja se haya detenido por completo antes de
retirar la hoja de la pieza de trabajo.
12. No toque la hoja o la pieza de trabajo
inmediatamente después de operar la
herramienta, puesto que puede estar
extremadamente caliente y quemarle la piel.
13. No opere la herramienta sin carga
innecesariamente.
14. Algunos materiales contienen químicos que
pueden resultar tóxicos. Sea prevenido y evite
inhalar polvo y el contacto con la piel. Observe
la información de seguridad sobre materiales
del vendedor.
15. Siempre utilice el respirador/máscara correcta
para protegerse del polvo para la aplicación o
material con el que trabaje.
GUARDE ESTAS
INSTRUCCIONES.
AVISO:
EL MAL USO o incumplimiento de las
reglas de seguridad descriptas en el
presente manual de instrucciones puede
ocasionar graves lesiones a su persona.
SÍMBOLOS
USD201-2
A continuación se muestran los símbolos utilizados para
la herramienta.
V............................voltios
A...........................amperios
Hz .........................hercios
...................corriente alterna
.......................velocidad en vacío
.......................Construcción clase II
.../min ...................revoluciones, alternaciones o
carreras por minuto
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
•Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de ajustar o
comprobar cualquier función en la herramienta.
Selección de corte
Esta herramienta puede utilizarse en modo de corte con
órbita o línea recta (hacia arriba y abajo). El modo de
corte con órbita empuja la sierra hacia delante en la
carrera de corte y aumenta notablemente la velocidad de
corte.
Para cambiar el modo de corte, simplemente gire la
palanca de cambio del modo de corte a la posición del
modo de corte deseado. Consulte la tabla para
seleccionar el modo de corte apropiado.
1. Palanca de
cambio del
modo de corte
1
002704
006376
Posición Modos de corte Aplicaciones
Para cortar acero dulce,
acero inoxidable y plásticos.
Para cortes limpios en
madera y contrachapado.
Corte con órbita
pequeña
Para cortar acero dulce,
aluminio y madera dura.
Para cortar madera y
contrachapado.
Para corte rápido en
aluminio y acero dulce.
Corte con órbita
grande
Para corte rápido en
madera y contrachapado.
0
Corte en línea
recta
Corte con órbita
mediana

20
Accionamiento del interruptor
PRECAUCIÓN:
•Antes de enchufar la herramienta, compruebe
siempre que el gatillo interruptor se acciona
debidamente y que vuelve a la posición “OFF”
(apagado) cuando lo suelta.
•El interruptor puede ser bloqueado en la posición
“ON”(encendido) para mayor comodidad del
operario durante una utilización prolongada. Tenga
precaución cuando bloquee la herramienta en la
posición “ON”(encendido) y sujete la herramienta
firmemente.
Para encender la herramienta, simplemente jale el gatillo
interruptor. Suéltelo para apagar la herramienta.
Para operarla en forma continua, jale el gatillo y luego
pulse el botón traba.
Para destrabar la herramienta, jale el gatillo por completo
y luego suéltelo.
Dial de ajuste de velocidad
La velocidad de la herramienta se puede ajustar
infinitamente entre 500 y 3 100 carreras por minuto
girando el dial de regulación. Se obtendrámayor
velocidad cuando el dial sea girado en la dirección del
número 6; se obtendrámenor velocidad cuando sea
girado en dirección del número 1.
Consulte la tabla para seleccionar la velocidad adecuada
para la pieza que debe cortar. Sin embargo, la velocidad
adecuada puede variar según el grosor o tipo de la
pieza. En general, emplear una velocidad mayor le
permitirácortar la pieza más rápidamente, pero reducirá
la vida útil de la hoja.
PRECAUCIÓN:
•La utilización de la herramienta en forma continua a
baja velocidad durante un tiempo prolongado
provocarála recarga y el recalentamiento del
motor.
•El control de ajuste de velocidad sólo se puede
subir hasta 6 y bajar hasta 1. No lo fuerce más allá
de estas marcas o de lo contrario la función de
ajuste de velocidad podría arruinarse.
MONTAJE
PRECAUCIÓN:
•Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de realizar
cualquier trabajo en la herramienta.
Instalación o extracción de la hoja
PRECAUCIÓN:
•Limpie siempre todas las virutas o materias
extrañas adheridas a la sierra y/o el portasierra. En
caso contrario la hoja de sierra podráno quedar
suficientemente apretada, pudiendo resultar en
heridas personales graves.
•No toque la hoja de sierra ni la pieza de trabajo
inmediatamente después de la operación; estarán
muy calientes y podrán y quemarle la piel.
•Sujete siempre la hoja de sierra firmemente. Un
apretado insuficiente de la hoja de sierra podrá
ocasionar la rotura de la misma o heridas
personales graves.
Para instalar la hoja de sierra, afloje el perno del
portasierra en sentido contrario a las manecillas del reloj
con la llave hexagonal.
Inserte la hoja de sierra a fondo en el portasierra con los
dientes de la hoja de sierra orientados hacia delante.
Asegúrese de que el borde trasero de la hoja de sierra
1. Botón de
bloqueo
2. Gatillo
interruptor
1. Dial de
regulación de la
velocidad
1
2
002707
1
002710
1. Portasierra
2. Llave hexagonal
3. Perno
006377
Pieza de trabajo a cortar Número en el dial de ajuste
Madera 5 - 6
Acero dulce 3 - 6
Acero inoxidable 3 - 4
Aluminio 3 - 6
Plásticos 1 - 4
1
2
3
002715
