Zasilacz PoE NV-100PS
Zasilacz PoE NV-1000PS/P+
I nst r ukcja o bsłu g i

NV-100PS, NV-1000PS/P+ instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
2
Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC)
Oznakowanie CE
Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych
wprowadzających dyrektywy:
 Kompatybilność elektromagnetyczna EMC 2004/108/EC.
 Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego
przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od
75VDC do 1500VDC.
Dyrektywa WEEE 2002/96/EC
Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2002/96/EC) oraz późniejszymi
zmianami, dotyczącą zużytego sprzętu elektrycznego i elektronicznego. Zapewniając prawidłowe
złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu
produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji
urządzenia.
Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza,
że nasz produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie należy
oddać do odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe
informacje dotyczące recyklingu niniejszego produktu należy skontaktować się
z przedstawicielem władz lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto
produkt.
Dyrektywa RoHS 2002/95/EC
Informacja dla użytkowników dotycząca ograniczenia użycia substancji niebezpiecznych
w sprzęcie elektrycznym i elektronicznym.
W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, że nasze produkty
podlegające przepisom dyrektywy RoHS, dotyczącej użycia substancji niebezpiecznych
w sprzęcie elektrycznym i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie z
wymaganiami tej dyrektywy. Jednocześnie zapewniamy, że nasze produkty zostały przetestowane i nie
zawierają substancji niebezpiecznych w ilościach mogących niekorzystnie wpływać na zdrowie
człowieka lub środowisko naturalne.
Informacja
Urządzenie, jest element profesjonalnego systemu telewizji dozorowej .
Przed wykonaniem czynności, która nie jest przewidziana dla danego Produktu w instrukcji obsługi,
innych dokumentach dołączonych do Produktu lub nie wynika ze zwykłego przeznaczenia Produktu,
należy, pod rygorem wyłączenia odpowiedzialności Producenta za następstwa takiej czynności,
skontaktować się z Producentem.
INFORMACJE

NV-100PS, NV-1000PS/P+ instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
3
UWAGA!
ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM
PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA.
PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI
I OBSŁUGI URZĄDZENIA.
UWAGA !
NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE
NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH
PRACOWNIKÓW SERWISU.
WARUNKI BEZPIECZEŃSTWA
1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą
instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa;
2. Uprasza się o zachowanie instrukcji na czas eksploatacji zasilacza na wypadek konieczności
odniesienia się do zawartych w niej treści;
3. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyż mają one
bezpośredni wpływ na bezpieczeństwo użytkowników i trwałość oraz niezawodność urządzenia;
4. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą być realizowane
zgodnie z opisem zawartym w instrukcji;
5. W czasie czynności konserwatorskich urządzenie musi być odłączone od zasilania;
6. Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie przewidzianych
i nie zalecanych przez producenta;
7. Nie należy instalować tego urządzenia w miejscu, gdzie nie można zapewnić właściwej wentylacji
(np. zamknięte szafki, itp.), co powoduje zatrzymanie się ciepła i w konsekwencji może
doprowadzić do uszkodzenia urządzenia;
8. Nie wolno umieszczać zasilacza na niestabilnych powierzchniach. Źle zamocowany zasilacz może
być przyczyną groźnego dla ludzi wypadku lub sam ulec poważnemu uszkodzeniu. Urządzenie
musi być instalowane przez wykwalifikowany personel o odpowiednich uprawnieniach według
zaleceń podanych w niniejszej instrukcji;
9. Urządzenie może być zasilane jedynie ze źródeł o parametrach zgodnych ze wskazanymi przez
producenta w danych technicznych. Dlatego też, zabrania się zasilania zasilacza ze źródeł
o nieznanych, niestabilnych lub niezgodnych z wymaganiami określonymi przez producenta
parametrach;
UWAGI I OSTRZEŻENIA

NV-100PS, NV-1000PS/P+ instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
4
UWAGI I OSTRZEŻENIA
10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich
przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia
przewodów z zasilacza oraz na miejsce przyłączenia do źródła zasilania.
11. Instalacja elektryczna zasilająca zasilacz powinna być zaprojektowana z uwzględnieniem
wymagań podanych przez producenta tak, aby nie doprowadzić do jej przeciążenia;
12. Użytkownik nie może dokonywać żadnych napraw lub modernizacji urządzenia. Wszystkie
naprawy mogą być wykonywane jedynie przez wykwalifikowanych pracowników
autoryzowanego serwisu;
13. Należy niezwłocznie odłączyć urządzenie od źródła zasilania i przewodów sygnałowych oraz
skontaktować się z właściwym serwisem w następujących przypadkach:
 Uszkodzenia przewodu zasilającego lub wtyczki tego przewodu;
 Przedostania się cieczy do środka urządzenia lub gdy zostało ono narażone na silny uraz
mechaniczny;
 Urządzenie działa w sposób odbiegający od opisanego w instrukcji, a regulacje dopuszczone
przez producenta i możliwe do samodzielnego przeprowadzenia przez użytkownika nie
przynoszą spodziewanych rezultatów;
 Obudowa została uszkodzona;
 Można zaobserwować nietypowe zachowanie urządzenia.
14. W przypadku konieczności naprawy urządzenia należy upewnić się, czy pracownicy serwisu użyli
oryginalnych części zamiennych o charakterystykach elektrycznych zgodnych z wymaganiami
producenta. Nieautoryzowany serwis i nieoryginalne części mogą być przyczyną powstania pożaru
lub porażenia prądem elektrycznym;
15. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić
się co do poprawności działania wszystkich podzespołów funkcjonalnych przełącznika.
Uwaga!
Producent zastrzega sobie możliwość wystąpienia błędów w druku oraz zmian parametrów
technicznych bez uprzedniego powiadomienia.

NV-100PS, NV-1000PS/P+ instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
5
1. ZAWARTOŚĆ ZESTAWU
 Zasilacz PoE
 Przewód zasilający
 Instrukcja obsługi.
2. CHARAKTERYSTYKA OGÓLNA
 Budżet mocy, 15W (NV-100PS) i 30W (NV-1000PS/P+)
 Medium transmisyjne Przewód Ethernet Cat5/5e/6
 Obsługiwane standardy PoE IEEE802.3 af, IEEE802.3 at
 Zasięg transmisji 100m (Max)
 Prędkość transmisji 10/100Mb/s (NV-100PS) , 10./100/1000Mb/s (NV-10000PS/P+)
INFORMACJE WSTĘPNE
Zasilacz PoE
Kamery IP PoE
Przewód Cat5/5e/6

NV-100PS, NV-1000PS/P+ instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
6
3. DANE TECHNICZNE NV-100PS, NV-1000PS/P+.
DANE TECHNICZNE
Funkcja
Moc
NV-100PS NV-1000PC/P+
Napięcie zasilania AC100V~240V
Moc wyjściowa ≤15,4W≤30W
Standardy PoE IEEE802.3 af IEEE802.3 af, IEEE802.3 at
Porty sieciowe
Port komunikacyjny 1xRJ45
Prędkość transmisji 10/100Mb/s 10/100/1000Mb/s
Medium transmisyjne Cat5/5e/6
Dystans transmisji 100m (Max)
Status
Dioda zasilania 1 (zielona)
Dioda PoE 1 (żółta)
Środowisko pracy
Temperatura pracy 0°C~50°C
Wilgotność 0-90%
Wymiary (mm) 64,5(szer.)x40,5(wys.)x145,5(gł.) 64,5(szer.)x40,5(wys.)x145,5(gł.)
Obudowa ABS
Kolor Czarny
Masa 161g 180g

NV-100PS, NV-1000PS/P+ instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
7
NOTATKI

NV-100PS, NV-1000PS/P+ instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
8
AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa, Polska
tel.: [phone], faks: 22 546 07 59
www.novuscctv.com
2015-07-24 wer. 1.0 TW, MK

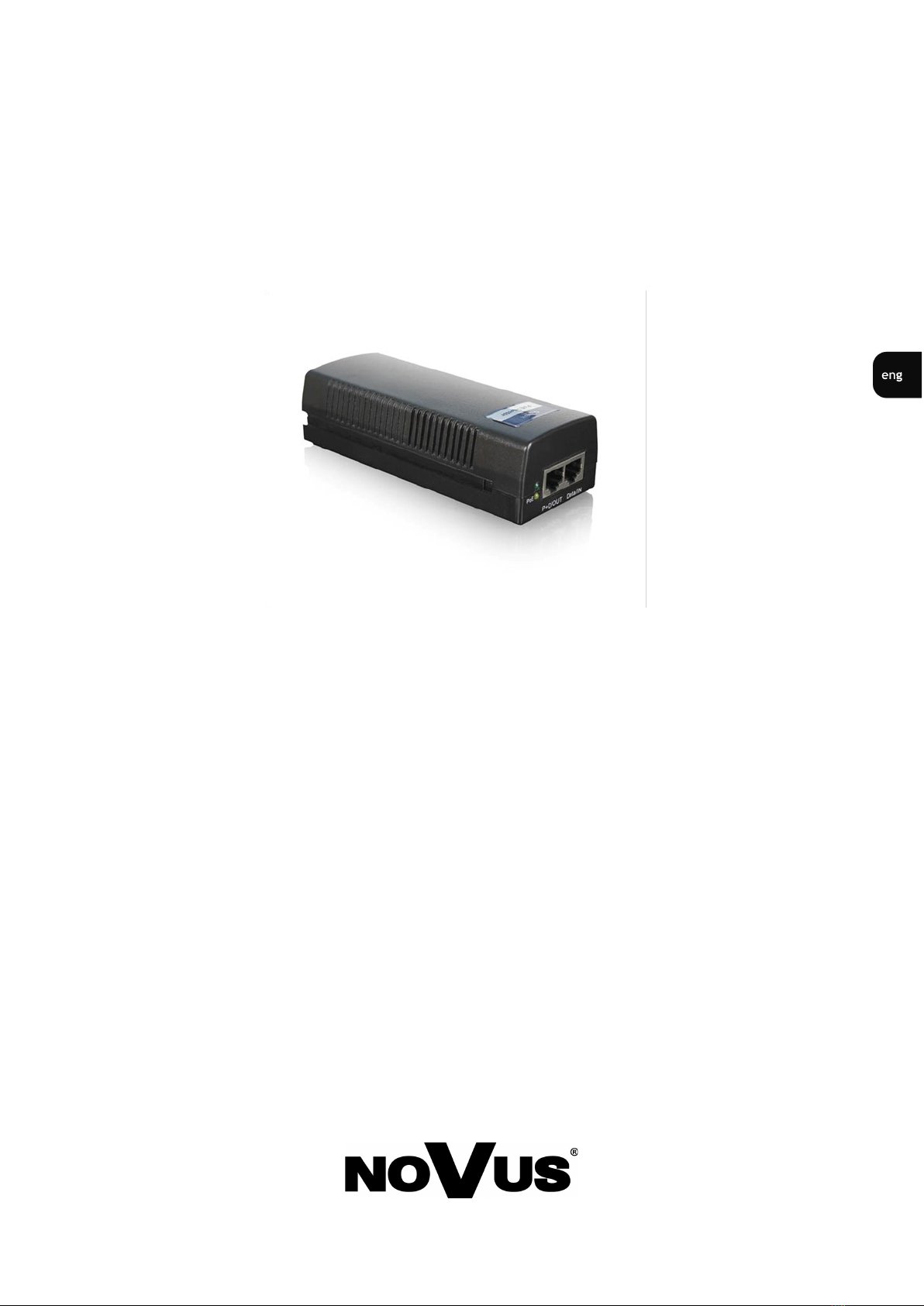

PoE Injector NV-100PS
PoE Injector NV-1000PS/P+
U s e r ’s man u al

NV-100PS, NV-1000PS/P+ User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
EMC (2004/108/EC) and LVD (2006/95/EC ) Directives
CE Marking
Our products are manufactured to comply with the requirements of the following directives and national
regulations implementing the directives:
 Electromagnetic compatibility EMC 2004/108/EC.
 Low voltage LVD 2006/95/EC with further amendment. The Directive applies to electrical
equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well as
75VDC and 1500VDC.
WEEE Directive 2002/96/EC
Information on Disposal for Users of Waste Electrical and Electronic Equipment
This appliance is marked according to the European 1000VAC Directive on Waste Electrical and
Electronic Equipment (2002/96/EC) and further amendments. By ensuring this product is disposed of correctly,
you will help to prevent potential negative consequences for the environment and human health, which could
otherwise be caused by inappropriate waste handling of this product.
The symbol on the product, or the documents accompanying the product, indicates that this appliance may not be
treated as household waste. It shall be handed over to the applicable collection point for used up electrical and
electronic equipment for recycling purpose. For more information about recycling of this product, please contact
your local authorities, your household waste disposal service or the shop where you purchased the product.
RoHS Directive 2002/95/EC
Out of concern for human health protection and friendly environment, we assure that our products
falling under RoHS Directive regulations, regarding the restriction of the use of hazardous substances
in electrical and electronic equipment, have been designed and manufactured in compliance with the above
mentioned regulations. Simultaneously, we claim that our products have been tested and do not contain
hazardous substances whose exceeding limits could have negative impact on human health or natural
environment.
Information
The device, as a part of professional CCTV system used for surveillance and control, is not designed for self
installation in households by individuals without technical knowledge.
The manufacturer is not responsible for defects and damages that result from improper or inconsistent with
user’s manual installation of the device in the system.
INFORMATION

NV-100PS, NV-1000PS/P+ User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
WARNING!
THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A
PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE
YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER
DEVICE OPERATION.
WARNING!
USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO
USER-SERVICEABLE PARTS INSIDE THIS UNIT. ONLY AUTHORIZED SERVICE
PERSONNEL MAY OPEN THE UNIT
INSTALLATION AND SERVICING SHOULD ONLY BE DONE BY QUALIFIED SERVICE
PERSONNEL AND SHOULD CONFORM TO ALL LOCAL REGULATIONS
WARNING!
PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT DESCRIBED FOR THE GIVEN
PRODUCT IN USER’S MANUAL AND OTHER DOCUMENTS DELIVERED WITH THE
PRODUCT, OR IF IT DOES NOT ARISE FROM THE USUAL APPLICATION OF THE
PRODUCT, MANUFACTURER MUST BE CONTACTED UNDER THE RIGOR OF
EXCLUDING THE MANUFACTURER’S RESPONSIBILITY FOR THE RESULTS OF SUCH AN
ACTION.
IMPORTANT SAFEGUARDS AND WARNINGS
1. Prior to undertaking any action please consult the following manual and read all the safety and
operating instructions before starting the device.
2. Please keep this manual for the lifespan of the device in case referring to the contents of this manual
is necessary;
3. All the safety precautions referred to in this manual should be strictly followed, as they have a
direct influence on user’s safety and durability and reliability of the device;
4. All actions conducted by the servicemen and users must be accomplished in accordance with the
user’s manual;
5. The device should be disconnected from power sources during maintenance procedures;
6. Usage of additional devices and components neither provided nor recommended by the producer
is forbidden;
7. Mounting the device in places where proper ventilation cannot be provided (e. g. closed lockers
etc.) is not recommended since it may lead to heat build-up and damaging the device itself
as a consequence;
8. Mounting the device on unstable surface or using not recommended mounts is forbidden.
Improperly mounted switch may cause a fatal accident or may be seriously damaged itself. Switch
must be mounted by qualified personnel with proper authorization, in accordance with this user’s
manual;
IMPORTANT SAFEGUARDS AND WARNINGS

NV-100PS, NV-1000PS/P+ User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
IMPORTANT SAFEGUARDS AND WARNINGS
9. Device should be supplied only from a power sources whose parameters are in accordance with
those specified by the producer in the device’s technical datasheet. Therefore, it is forbidden to
supply the switch from a power sources with unknown parameters, unstable or not meeting
producer’s requirements;
10. Signal and power cables should be placed in a way excluding the possibility of damaging them by
accident. Special attention must be paid to cables getting from the switch and connecting the
power supply;
11. Electric installation supplying the device should be designed to meet the specifications given
by the producer in such a way that overloading is impossible;
12. User cannot repair or upgrade the equipment himself. All maintenance actions and repairs should
be conducted only by qualified service personnel;
13. Unplug the switch from the power source immediately and contact the proper maintenance
department when the following occurs:
 Damages to the power cord or to the plug itself;
 Liquids getting inside the device or exposure to strong mechanical shock;
 Device behaves in a way not described in the manual and all adjustments approved by the
manufacturer and possible to apply by user himself, seem not to have any effect;
 Switch is damaged;
 Atypical behaviour of the switch components may be seen (heard).
14. In necessity of repairs attention to using only original replacement parts (with their parameters
in accordance with those specified by the producer) should be paid. Non-licensed service and
non-genuine replacement parts may cause fire or electrocution;
15. After maintenance activities tests should be run to ensure proper operation of all the functional
components of the device.
Due to the product being constantly enhanced and optimized, certain parameters and functions described
in the manual in question may change without further notice.
We strongly suggest visiting the www.novuscctv.com website in order to access the newest manual

NV-100PS, NV-1000PS/P+ User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
1. PACKAGE CONTENTS
 PoE Injector
 Power cable
 User’s manual
2. MAIN CHARACTERISTICS
 Power efficiency: 15W (NV-100PS) and 30W (NV-1000PS/P+)
 Transmission medium: Ethernet cable Cat5/5e/6
 Network standard PoE IEEE802.3 af, IEEE802.3 at
 Transmission distance 100m (.ax)
 Transmission speed 10/100 Mb/s (NV-100PS), 10/100/1000 Mb/s (NV-1000PS/P+)
FOREWORD INFORMATION
PoE injector
IP PoE Cameras
Cable Cat5/5e/6

NV-100PS, NV-1000PS/P+ User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
3. SPECIFICATION NV-100PS, NV-1000PS/P+.
FEATURES AND SPECIFICATION
Function
Power
NV-100PS NV-1000PS/P+
Power supply AC100V~240V
Output power ≤15,4W≤30W
PoE standards IEEE802.3 af IEEE802.3 af, IEEE802.3 at
Ports
Communication ports 1xRJ45
Bandwidth 10/100Mb/s 10/100/1000Mb/s
Transmission medium Cat5/5e/6
Transmission distance 100m (Max)
Status
Power LED 1 (green)
PoE LED 1 (yellow)
Environment
Operating temperature 0°C~50°C
Operating humidity 0-90%
Dimensions (mm) 64,5(W.)x40,5(H.)x145,5(D.) 64,5(W.)x40,5(H.)x145,5(D.)
Enclosure material ABS
Enclosure color Black
Weight 161g 180g

NV-100PS, NV-1000PS/P+ User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
NOTES

NV-100PS, NV-1000PS/P+ User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa, Polska
tel.: [phone], faks: 22 546 07 59
www.novuscctv.com
2015-07-24 wer. 1.0 TW, MK
