NSK Bruel & Kjar Vibro AC-1405 User manual
Betriebsanleitung AC-1405
Brüel & Kjær Vibro GmbH Tel.: +49 6151 428-1400 AC-1405 / C108242001 / V01
Leydheckerstraße 10 Fax : +49 6151 428-1401 © Brüel & Kjær Vibro
DE
UNRESTRICTED DOCUMENT
Aderendhülsen
ohne Isolierung
Kabelschirm
abgetrennt,
Draht verzinnt
L = Kabellänge
HINWEIS:
Diese Betriebsanleitung ist Teil des Produktes. Lesen Sie die Betriebsanleitung vor der Verwendung
des Produktes sorgfältig durch und bewahren Sie die Anleitung für den zukünftigen Gebrauch auf.
Anwendung
Das vieradrige Anschlusskabel AC-1405 ist geeignet für den Anschluss von Sensoren und Transmittern mit vierpoligem
M12-Stecker an ein Maschinenüberwachungssystem.
Technische Daten
•Stecker-
ausführung M12, 4-polig, weiblich,
gerade
•Kabellänge L 5,0 m; 10,0 m
•Aderzahl 4
•Ader-
querschnitt 4 x 0,34 mm²
•Leiterwiderstand ≤ 5mΩ
•Schirm mit Überwurfmutter verbunden
•Biegeradius min. 26 mm statisch
min. 62 mm dynamisch
•Mantel PUR, black
•Außen-
durchmesser 5,1 mm
•Temperatur-
bereich -30 °C .. +90 °C
•Lagerungs-
temperaturbereich -40 °C .. +90 °C
•Steckzyklen min. 100
•IP-Schutzart
nach EN 60529 IP65, IP67, IP68
Montage / Anschluss
HINWEIS:
Prüfen Sie vor jeder Inbetriebnahme die Kabel auf Funktion und Beschädigung. Tauschen Sie
beschädigte Kabel sofort aus.
Montieren Sie das Anschlusskabel, in dem Sie den korrekt ausgerichteten Stecker auf den Sensor setzen. Ziehen Sie
die Überwürfmutter an. Drücken Sie den Stecker in Richtung Sensor nach. Wiederholen Sie diesen Vorgang so oft, bis
sich der Stecker nicht mehr in die Buchse nachdrücken lässt. Drehen Sie die Überwurfmutter abschließend fest. Zur
Demontage gehen Sie in umgekehrter Reihenfolge vor.

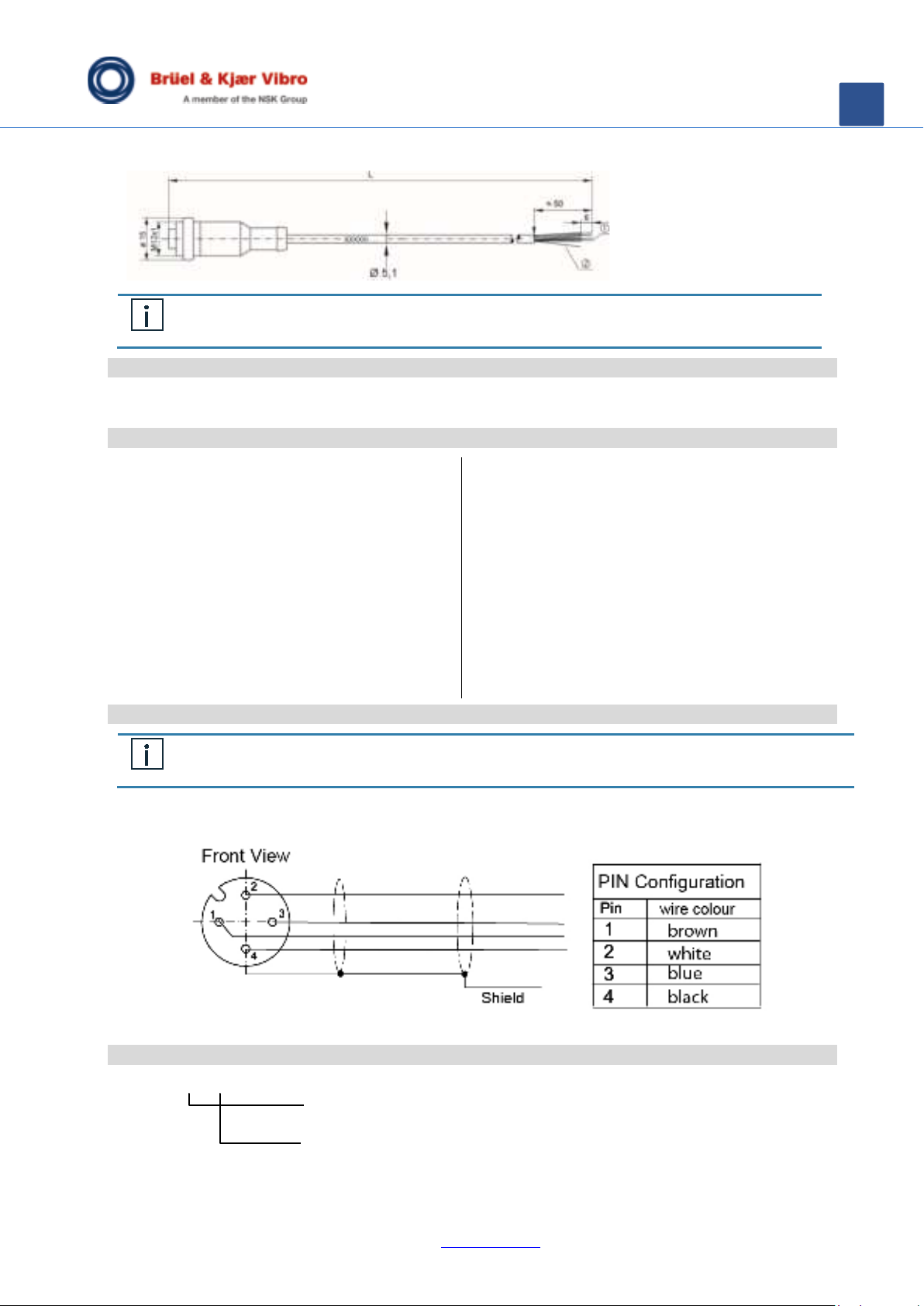

Abb 1) Pinbelegung des M12 Kabelsteckers
Bestellcode
AC-1405/xxxx/x
0050 = 5 m 0100 = 10 m
1 = mit Stahlschutzschlauch
Instruction AC-1405
Brüel & Kjær Vibro GmbH Phone: +49 6151 428-1400 AC-1405 / C108242001/ V01
Leydheckerstrasse 10 Fax : +49 6151 428-1401 © Brüel & Kjær Vibro
EN
ferule without
isolation
Cable screen
flush cutted,
additional wire
tinned
L = Cable length
N
OTE
:
This manual is a part of the product. Read the manual carefully before using the product and keep it
safe and easily accessible for future use.
Application
The four-core connection cable AC-1405 is suitable for the connection of sensors and transmitters with 4-pole
M12-plug to a machine monitoring system.
Technical data
•Plug design: M12, 4-pole, female,
straight plug
•Cable length L 5,0 m; 10,0 m
•Number
of conductors 4
•Conductor
cross section 4 x 0,34 mm²
•Conductor resistance ≤ 5mΩ
•Shield connected to union nut
•Bending radius min. 26 mm statisch
min. 62 mm dynamisch
•Outer jacket PUR, black
•Outer diameter 5,1 mm
•Operating
temperature range -30 °C .. +90 °C
•Storage
temperature range -40 °C .. +90 °C
•Mating cycles min. 100
IP-protection
acc. to EN 60529 IP65, IP67, IP68
Connection
NOTE:
Check for function and damage to the cable prior to each commissioning. Replace damaged cables
immediately.
Install the connecting cable by putting the correctly aligned plug onto the sensor. Tighten the union nut. Press the plug
further towards the sensor. Repeat this process as often as necessary until the plug cannot be pressed any further into
the socket. Then tighten the union nut. For deinstallation, proceed in the reverse order.
Fig 1) Pin configuration of the M12-cable connector
Order code:
AC-1405/xxxx/x
0050 = 5 m 0100 = 10 m
1 = with steel protective conduit
