Num'axes CAS1036 User manual

CAS1036 – ind.B – septembre 2021 1/44

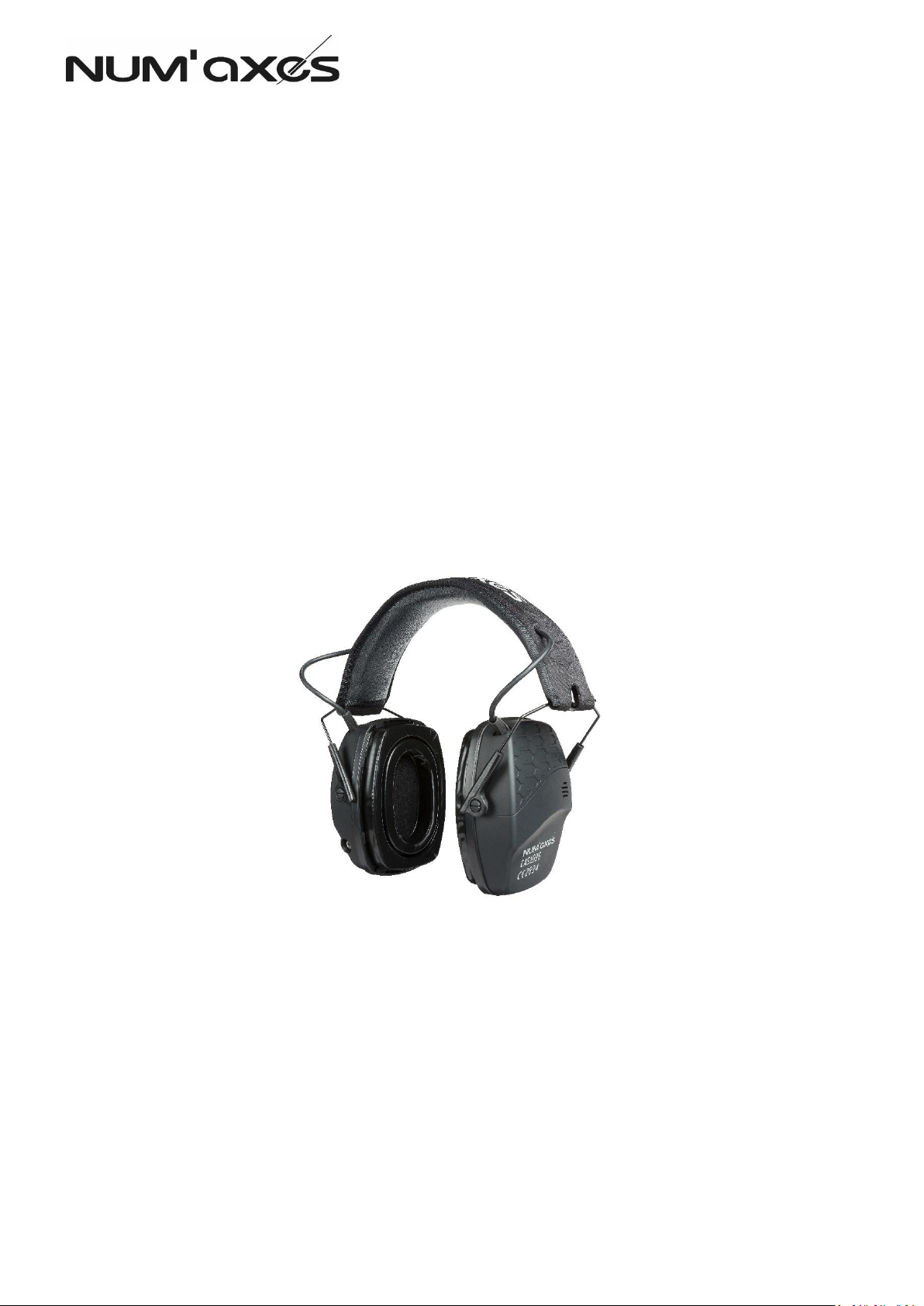

Casque antibruit électronique Bluetooth NUM’AXES
NUM’AXES Electronic Bluetooth hearing protection
Casco de protección auditiva Bluetooth NUM’AXES
Bluetooth Kapselgehörschützer NUM’AXES
Cuffia anti rumore Bluetooth NUM’AXES
Guide d’utilisation/User’s guide/Guía de uso/
Benutzeranleitung/Guida per l’uso
Modèle/Model/Modelo/Modell/Modello # CAS1036
Taille/Size/Tamaño/Größe/Dimensioni S M & L

CAS1036 – ind.B – septembre 2021 2/44
DÉCLARATION DE CONFORMITÉ CE / EC DECLARATION OF CONFORMITY
Le fabricant ou son mandataire établi dans la Communauté :
The manufacturer or his authorized representative established in the Community:
NUM’AXES
déclare que l'EPI neuf décrit ci-après / declares that the new PPE described hereafter
casque antibruit électronique Bluetooth CAS1036 / Electronic Bluetooth hearing protection CAS1036
est conforme aux dispositions des Directives
2014/30/UE, 2011/65/UE & 2015/863/UE et à la régulation 2016/425/UE
is in conformity with the provisions of Council Directives
2014/30/EU, 2011/65/EU & 2015/863/EU and regulation 2016/425/EU
est identique à l'EPI ayant fait l'objet de l'attestation CE
délivrée par l’organisme notifié CCQS Certification Services Limited – Numéro de l’organisme notifié : 2834
Adresse de l’organisme notifié : Block 1 Blanchardstown Coporate Park, Ballycoolin Road, Blanchardstown, Dublin 15-D15
AKK1 Dublin – IRELAND
is identical to the PPE which is the subject of EC certificate of conformity
issued by the notified body CCQS Certification Services Limited – Notified body number: 2834
Notified body address: Block 1 Blanchardstown Coporate Park, Ballycoolin Road, Blanchardstown, Dublin 15- D15 AKK1
Dublin – IRELAND
Est soumis à la procédure d’évaluation de la conformité au type sur la base du contrôle interne de la production et de
contrôles supervisés du produit à des intervalles aléatoires (Module C2), sous la surveillance de l’organisme notifié CCQS
Certification Services Limited, 2834.
is subject to the conformity assessment procedure: conformity to type based on internal production control plus supervised
product checks at random intervals (Module C2), under surveillance of the notified body CCQS Certification Services Limited,
2834.
selon les normes
RED : EN 55032 : 2015/A11 : 2020 ; EN 55035 : 2017/A11 : 2020 ; EN 62479 : 2010 ; EN 50663 : 2017 ;
EN 62368-1 : 2014+A11 : 2017 ; EN 50332-2 : 2013 ; ETSI EN 301 489-1V2.2.3 (2019-11) ;
ETSI EN 301 489-17 V3.2.4 (2020-09) ; ETSI EN 300 328 V2.2.2 (2019-07)
PPE : EN 352-1 : 2002 ; EN 352-4: 2001 + A1 : 2005 ;
EN 352-6 : 2002 ; EN 352-8 : 2008
RoHS : IEC 62321-3-1 : 2013 ; IEC 62321-5 : 2013 ; IEC 62321-4 : 2013 ; IEC 62321-6 : 2015 ;
IEC 62321-7-1 : 2015 ; IEC 62321 : 2008 ANNEXE C
according to the standards
RED: EN 55032 : 2015/A11: 2020 ; EN 55035: 2017/A11: 2020 ; EN 62479: 2010 ; EN 50663: 2017 ;
EN 62368-1: 2014+A11 : 2017 ; EN 50332-2: 2013 ; ETSI EN 301 489-1V2.2.3 (2019-11) ;
ETSI EN 301 489-17 V3.2.4 (2020-09) ; ETSI EN 300 328 V2.2.2 (2019-07)
PPE: EN 352-1: 2002; EN 352-4: 2001 + A1: 2005 ;
EN 352-6 : 2002; EN 352-8: 2008
RoHS: IEC 62321-3-1: 2013; IEC 62321-5: 2013; IEC 62321-4: 2013; IEC 62321-6: 2015;
IEC 62321-7-1: 2015; IEC 62321: 2008 ANNEX C
NUM’AXES
Z.A.C. des Aulnaies - 745 rue de la Bergeresse – BP 30157
45161 OLIVET CEDEX – FRANCE
Tél. [phone] / Fax [phone]
Olivet, 06/2021 – M. Pascal GOUACHE – Président
2834

CAS1036 – ind.B – septembre 2021 3/44
Français
TABLE DES MATIERES
Avertissements..................................................................................................................3
Composition du produit.....................................................................................................5
Présentation du produit.....................................................................................................5
Mise en place ou remplacement des piles..........................................................................6
Mise en place du casque....................................................................................................6
Mise en marche/arrêt du casque .......................................................................................7
Réglage de l’amplification du son.......................................................................................7
Atténuation du bruit (selon la norme EN 352-1 : 2002) .......................................................8
Entrée audio (selon la norme EN 352-8 : 2008)...................................................................8
En cas de dysfonctionnement ............................................................................................8
Caractéristiques techniques du casque...............................................................................9
Garantie ............................................................................................................................9
Conditions de garantie.......................................................................................................9
Enregistrement de votre produit......................................................................................10
Accessoires......................................................................................................................10
Collecte et recyclage de votre appareil en fin de vie .........................................................10
Nous vous remercions d’avoir choisi un produit de la gamme NUM’AXES. Avant d’utiliser votre produit,
lisez attentivement les explications de ce guide que vous conserverez pour toute référence ultérieure.
Avertissements
1. Vérifiez que la taille du casque vous convient et que celui-ci est parfaitement ajusté lorsque vous le
portez. Assurez-vous que votre casque est bien réglé, ajusté, et maintenu selon les instructions de ce
guide. Ne portez pas un casque dont la taille n’est pas adaptée.
2. Ce produit contient de petites pièces qui peuvent présenter un risque d’étouffement. Il ne convient
pas aux enfants de moins de 3 ans. Ce produit n’est pas un jouet, de manière générale, nous vous
conseillons de le tenir hors de portée des enfants.
3. Faites attention de ne pas faire tomber votre casque car celui-ci contient des composants
électroniques sensibles aux chocs.
4. N’approchez pas votre casque d’objets émettant des ondes radio trop fortes car cela peut

CAS1036 – ind.B – septembre 2021 4/44
endommager la qualité du son et risque d’empêcher le fonctionnement normal de votre produit.
5. Ne pas exposer le casque directement au soleil ou à de hautes températures.
6. Le casque contient des piles et des composants électriques qui peuvent devenir inflammables dans
certaines conditions. Ne pas utiliser dans des environnements où les étincelles peuvent causer un
incendie ou une explosion. Une utilisation dans de mauvaises conditions peut entraîner des blessures
ou la mort.
7. N’insérez aucun corps étranger dans votre casque, cela pourrait l’endommager sérieusement.
8. Ne laissez entrer aucun liquide dans votre casque car cela endommagerait les composants de votre
produit.
9. En cas d’immersion ou de pluie forte prolongée, faites vérifier l’électronique de votre casque par un
professionnel.
10. Ce produit peut être sévèrement endommagé par certaines substances chimiques. N’utilisez aucun
détergent.
11. Pour nettoyer votre casque, utilisez un chiffon doux imbibé d’une solution neutre.
12. Prenez soin de stocker votre casque dans un endroit sain et sec avant et après usage.
13. Votre casque doit être porté tout le temps dans les environnements bruyants.
14. Inspectez régulièrement votre casque afin de vérifier qu’il reste opérationnel. Ne pas utiliser votre
casque si celui-ci est endommagé. Faites-le vérifier et réparer par un professionnel.
15. Votre casque, et en particulier les coussinets peuvent se détériorer avec l’usage. Ils doivent être
examinés régulièrement de sorte à déceler les éventuelles fuites ou fissures.
16. L’application de protections hygiéniques sur les coussinets est susceptible de détériorer les
performances acoustiques de votre casque.
17. Soyez vigilent, dans un environnement boisé, vous risquez d’accrocher votre casque.
18. Si votre casque bouge en cas de chute ou d’accrochage dans les branchages, pensez à le repositionner
correctement pour qu’il garde son efficacité.
19. Si les recommandations de ce guide ne sont pas respectées, la protection fournie par votre casque
sera sévèrement altérée.
20. La restitution sonore de ce casque dépend du niveau sonore extérieur. L’utilisateur doit s’assurer de
son parfait fonctionnement avant usage. Si des défaillances sont détectées, vous devez vous référer
aux conseils de ce guide pour effectuer des vérifications ou le remplacement des piles.
21. La performance peut se détériorer avec le niveau des piles. Dans le cadre d’une utilisation continue
du casque, l’autonomie des piles est d’environ 78 heures.
22. La restitution sonore de ce casque de protection peut excéder le niveau sonore extérieur.
23. L’utilisation de la fonction audio de divertissement du casque peut affecter l’audibilité des signaux
d’avertissement sur certains lieux de travail.
24. Les casques antibruit en général peuvent bloquer les sons externes tels que les appels
d’avertissement, les alarmes et d’autres signaux importants. Portez une attention particulière à ce qui
se passe autour de vous lorsque vous portez votre casque. Si le réglage du volume est trop élevé, cela
peut réduire votre capacité à entendre des sons externes, ce qui pourrait vous exposer à des risques
considérables et conduire à des accidents graves. Adaptez le volume à votre situation de travail.

CAS1036 – ind.B – septembre 2021 5/44
25. N’utilisez pas la fonction divertissement quand vous conduisez une voiture ou un vélo. La musique et
le port du casque peuvent bloquer les bruits environnants et augmenter le risque d’avoir un accident.
Composition du produit
−1 casque anti-bruit Bluetooth CAS1036
−1 câble jack 3,5 mm
−1 guide d’utilisation
Présentation du produit
Le casque antibruit électronique Bluetooth NUM’AXES CAS1036 est certifié conforme EN 352-1 : 2002 ; EN
352-4 : 2001+ A1 : 2005 ; EN 352-6 : 2002 ; EN 352-8 : 2008 et à la régulation 2016/425/UE. Il est classé en
catégorie III. Il a été testé et certifié par l’organisme notifié CCQS Certification Services Limited – Numéro
de l’organisme notifié : 2834 – Adresse de l’organisme notifié : Block 1 Blanchardstown Corporate Park –
Ballycoolin Road, Blanchardstown – Dublin 15 – D15 AKK1 – IRELANDE.
Le casque électronique CAS1036 permet d’atténuer les sons dangereux pour vos oreilles. Il vous protège
contre le risque de détérioration de votre ouïe et de perte d’audition face à une exposition répétée à des
bruits trop élevés. Il se déclenche à partir de 82 dB et réduit les sons dangereux en moyenne de 27 dB
(SNR). Il permet également d’amplifier les bruits extérieurs faibles jusqu’à 10 fois. La restitution sonore de
ce casque dépend par ailleurs du niveau sonore extérieur. Ce casque est équipé d’une fonction audio pour
le divertissement. Il permet également de prendre des appels grâce à sa fonction Bluetooth.
Il offre une protection idéale et permet aux signaux d’alerte d’être entendus même dans des
environnements très bruyants.
Exemples d’applications typiques :
-Le travail des métaux (ferronnerie/coupe)
-La construction
-La maintenance ferroviaire
-L’industrie du bois (élagage, abattage)
-La chasse et le tir
-Le bricolage
-Le jardinage…
Coussinets en silicone
Serre tête
Microphone
Ajustement
du serre-tête
Gros bouton : Mise
en marche/Arrêt
+ Réglage de
l’amplification
des sons faibles
Bouton fin : Réglage
du volume sonore en
fonction Bluetooth
(divertissement)
Coque
Bouton pour
synchroniser le
Bluetooth
Prise jack

CAS1036 – ind.B – septembre 2021 6/44
Le serre-tête et les coussinets sont les parties du casque qui sont en contact avec l’utilisateur. Ils sont
composés d’ABS, de PU et de silicone. La force du serre-tête n’est pas ajustable. Les coussinets en silicone
sont quant à eux remplaçables.
Sous réserve de conditions de stockage, d’utilisation, de nettoyage, d’entretien et de maintenance
normales, la date d’expiration de votre casque est fixée à 5 ans (à partir de votre date d’acquisition). Pensez
à faire réviser votre casque annuellement par un professionnel.
Mise en place ou remplacement des piles
Le logement de piles est situé sur la coque ne possédant pas le bouton ON/OFF de votre casque. Enlevez
la trappe à piles en la faisant coulisser vers le haut. Faites attention de ne pas perdre la trappe à piles.
Mettez en place 2 piles LR03 dans le logement prévu à cet effet. Veillez à respecter la polarité indiquée
dans le fond du logement. Replacez la trappe à piles. Le casque est fonctionnel.
Lorsque vos piles sont déchargées, le casque ne se met plus en fonctionnement et les sons extérieurs
faibles ne sont plus amplifiés. Il est alors temps de remplacer vos piles usagées par des piles neuves.
Veuillez suivre la procédure indiquée dans le paragraphe précédent.
Mise en place du casque
Le serre-tête possède 2 réglages indépendants. Etirez le serre-tête puis ajuster le jusqu’à ce que les coques
soient correctement positionnées sur vos oreilles. Pour assurer une efficacité maximum, le serre-tête doit
être parfaitement réglé et les coussinets des coques doivent assurer une étanchéité parfaite sur vos
oreilles.
Conseil : Pensez à éteindre votre casque avant de l’enlever.
Trappe à piles
Logement de
piles : 2 Piles
LR03 AAA
Polarité +
Polarité +

CAS1036 – ind.B – septembre 2021 7/44
Mise en marche/arrêt du casque
Pour mettre en marche votre casque, il vous suffit de tourner le bouton situé sur la coque droite vers le
haut. Un petit « clic » vous confirme que vous venez d’allumer votre casque et les bruits faibles
environnants sont amplifiés.
Pour arrêter votre casque, il vous suffit de tourner le bouton situé sur la coque de votre casque vers le
bas. Un petit « clic » vous confirme que vous venez d’arrêter votre casque, les bruits faibles environnants
ne sont plus amplifiés.
Réglage de l’amplification des sons faibles
Le réglage du son sur le casque se fait à l’aide du même bouton. Pour amplifier le son, après avoir mis
votre casque en marche, il vous suffit de continuer à tourner le gros bouton situé sur la coque droite vers
le haut. Les bruits faibles environnants seront alors amplifiés jusqu’à 10 fois si vous tournez le bouton au
maximum.
Utilisation de la fonction Bluetooth
Pour activer la fonction Bluetooth, il faut que votre casque soit en fonctionnement. Appuyez pendant 2
secondes sur le petit bouton rond se trouvant en haut de votre coque droite. Une petite musique retentit
et la led bleue se met à clignoter : le Bluetooth de votre casque est activé. La led bleue clignotera toutes
les 10 secondes pour vous indiquer que votre casque est en Bluetooth.
Si vous activez le Bluetooth de votre smartphone et que vous sélectionnez « CAS1036 », vous pourrez par
exemple écouter de la musique, la radio ou prendre des appels directement sur votre casque.
Prendre des appels avec votre casque
Pour pouvoir prendre des appels alors que vous portez votre casque, il faudra activer le Bluetooth du
casque et de votre smartphone. Si vous écoutez de la musique au moment d’un appel, la musique se
coupera automatiquement pour laisser place à la sonnerie de votre téléphone.
Répondre à un appel :
Pour décrocher, il vous suffit d’appuyer rapidement sur le bouton Bluetooth de votre casque.
Rejeter un appel :
Pour rejeter un appel, faites un appui long sur le bouton Bluetooth de votre casque.
Annuler/terminer un appel :
Appuyez rapidement sur le bouton Bluetooth pour annuler/terminer un appel.
Prendre un deuxième appel :
Si vous êtes déjà en ligne et que vous souhaitez prendre un second appel, faites un double appui sur le
bouton Bluetooth pour passer du 1er appel au deuxième appel.
Rappeler le dernier numéro :
Pour rappeler le dernier numéro, faites un double appui sur le bouton Bluetooth.
Mettre en pause ou relancer la musique :
Pour mettre en pause ou relancer de la musique sur votre casque, faites un appui court sur le bouton
Bluetooth.

CAS1036 – ind.B – septembre 2021 8/44
Réglage du volume sonore de la fonction divertissement
Une fois votre casque en fonctionnement, vous pouvez régler le volume sonore de la fonction
divertissement en faisant glisser vers le haut le bouton le plus fin situé sur la coque droite. Plus vous le
faites tourner vers le haut, plus le son de la musique sera fort. Cette fonction est limitée à 82 dB afin de
protéger vos oreilles.
Atténuation du bruit (selon la norme EN 352-1 : 2002)
En moyenne, le casque NUM’AXES atténue les sons dangereux pour votre oreille de 27 dB (SNR).
Atténuation sonore minimale (selon la norme EN 352-1 : 2002)
SNR = 27 dB H = 29 dB M = 24 dB L = 19 dB
Fréquence
[Hz]
Atténuation sonore
[dB]
Ecart-type
[dB]
APV
[dB]
125
17.2
3.2
14
250
18.6
2.7
15.9
500
23.5
2.1
21.3
1000
28.9
2.4
26.5
2000
30.7
3.0
27.7
4000
35.2
3.4
31.9
8000
39.0
4.1
34.8
Entrée audio (selon la norme EN 352-8 : 2008)
Ce produit possède une entrée audio électrique. La valeur de la tension d’entrée jusqu’à laquelle le produit
limite le signal audio de divertissement à un niveau effectif de 82dB(A) à l’oreille est de 165.5 mV.
S’il n’est pas certain que la tension d’entrée ne dépasse pas la valeur maximale indiquée ci-dessus, le
produit ne doit pas être utilisé.
En cas de dysfonctionnement
Avant d’attribuer une panne au produit, prenez soin de relire ce guide et assurez-vous que le problème
n’est pas dû à des piles faibles ou à une erreur d’utilisation.
Si le problème persiste ou pour tout complément d’information sur votre produit, appelez le service après-
vente NUM’AXES au 02 38 63 64 40. Avec l’aide de nos techniciens, de nombreux problèmes peuvent être
résolus par téléphone.
Selon l’ampleur du dysfonctionnement, vous devrez peut-être retourner votre produit au service après-
vente NUM’AXES afin qu’il soit réparé et testé.
Ne retournez pas votre produit à votre distributeur.
Retournez-le à l’adresse suivante : NUM’AXES - Z.A.C. des Aulnaies - 745 rue de la Bergeresse - CS 30157
- 45161 OLIVET CEDEX - FRANCE
Pour toutes réparations, le service après-vente NUM’AXES a impérativement besoin :

CAS1036 – ind.B – septembre 2021 9/44
−de votre produit complet
−de la preuve d’achat (facture ou ticket de caisse)
Si vous omettez l’un de ces éléments, le service après-vente NUM’AXES vous facturera la réparation.
Une somme forfaitaire de 25 € TTC sera facturée en cas de retour SAV non justifié (par exemple piles vides,
ou mise dans le mauvais sens…).
Caractéristiques techniques du casque
Caractéristiques techniques du casque CAS1036
Réduction du bruit (en moyenne) : SNR
27 dB
Atténuation des sons nuisibles
à partir de 82 dB
Amplification du son
Jusqu’à X10
Microphones
2 microphones haute fréquence
Type de pile
2 piles LR03 (AAA, non fournies)
Autonomie des piles sans la fonction
Bluetooth
Environ 78 heures
Autonomie des piles en fonction
Bluetooth
Environ 26 heures
Dimensions du casque
H185 x l135x p95 mm
Poids moyen
290 g
Applications
Chasse, jardinage, ball trap, bricolage, chantier…
Accessoire
1 câble jack 3,5 mm fourni
Garantie
NUM’AXES garantit le produit contre les défauts de fabrication pendant les deux années qui suivent
l’acquisition.
Les frais de transport aller-retour du produit sont à la charge exclusive de l’acheteur.
Conditions de garantie
1. La garantie sera assurée uniquement si la preuve d’achat (facture ou ticket de caisse) est présentée
sans rature à NUM’AXES.
2. Cette garantie ne couvre aucun des points suivants :
•les risques de transport directs ou indirects liés au retour du produit chez NUM’AXES.
•l’endommagement du produit résultant :
−de la négligence ou faute de l’utilisateur
−d’une utilisation contraire aux instructions ou non prévue
−de réparations faites par des réparateurs non agréés
•la perte ou le vol.

CAS1036 – ind.B – septembre 2021 10/44
3. Si le produit est reconnu défectueux, NUM’AXES le réparera ou l’échangera selon son choix.
4. NUM’AXES garantit le délai d’intervention de 48 heures (hors délais postaux).
5. NUM’AXES ne pourra être tenu pour responsable des dommages qui pourraient résulter d’une
mauvaise utilisation ou d’une panne du produit.
6. NUM’AXES se réserve le droit de modifier les caractéristiques de ses produits en vue d’y apporter des
améliorations techniques ou de respecter de nouvelles règlementations.
7. Les informations contenues dans ce guide peuvent faire l’objet de modifications sans préavis.
8. Photos et dessins non contractuels.
Enregistrement de votre produit
Vous pouvez enregistrer votre produit sur notre site web www.numaxes.com.
Accessoires
Vous pouvez vous procurer les accessoires (piles, coussinets silicone, accessoires...) à tout moment auprès
de NUM’AXES sur notre site web www.numaxes.com ou auprès de votre distributeur.
Collecte et recyclage de votre appareil en fin de vie
Le pictogramme apposé sur votre produit signifie que l’équipement ne peut être mêlé aux ordures
ménagères. Il doit être remis à un point de collecte approprié pour le traitement, la valorisation et le
recyclage des déchets électroniques ou rapporté chez votre distributeur.
En adoptant cette démarche, vous faites un geste pour l’environnement, vous contribuez à la préservation
des ressources naturelles et à la protection de la santé humaine.
Pour plus d’informations sur les lieux de collecte des équipements usagés, vous pouvez contacter votre
mairie, le service de traitement des déchets ménagers ou nous retourner le produit.
Z.A.C. des Aulnaies
745 rue de la Bergeresse
45161 OLIVET CEDEX
FRANCE
Tél. [phone]
Fax [phone]
[e-mail] www.numaxes.com
2834
