Num'axes CAS1034 User manual

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 1/52

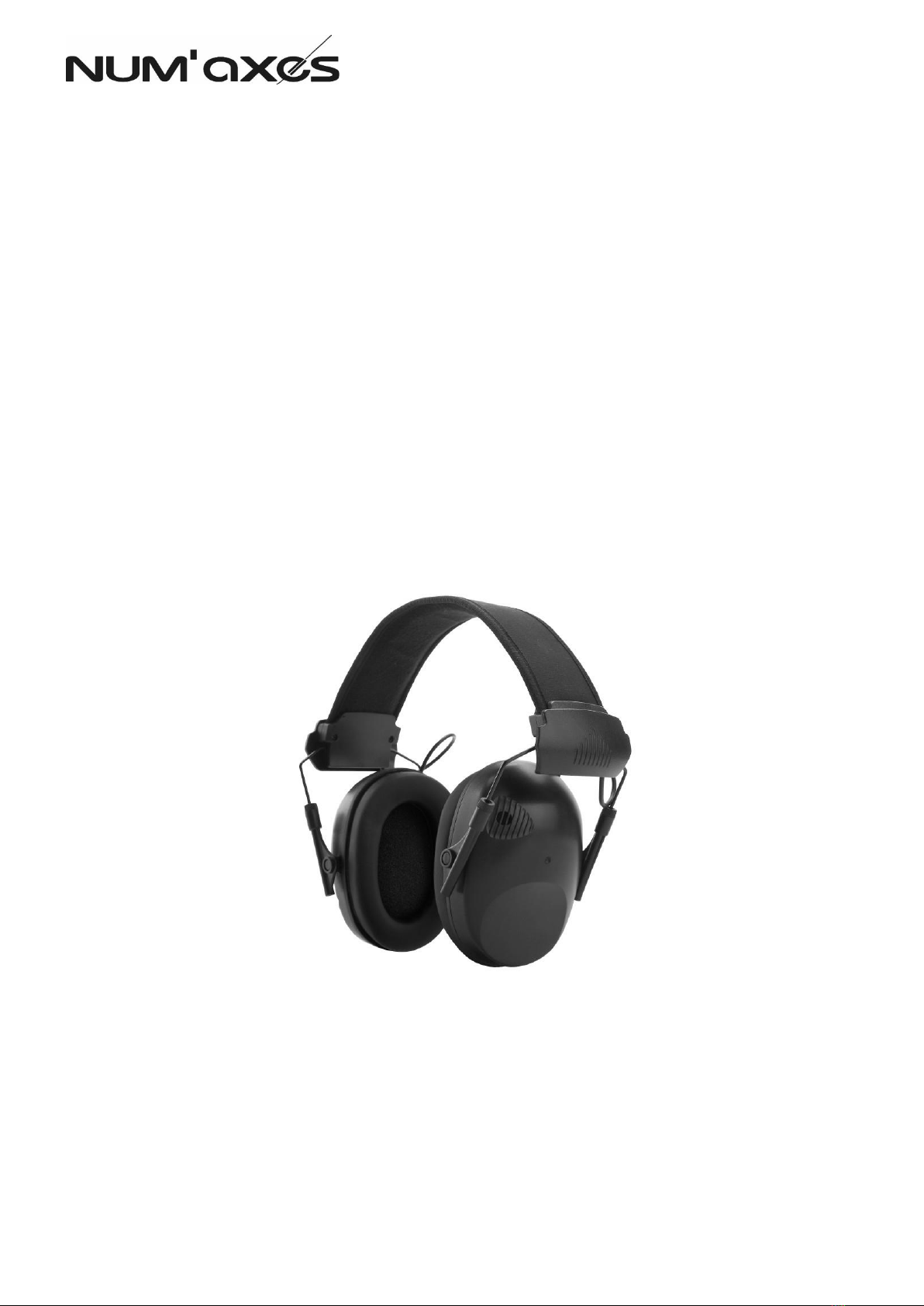

Casque anti-bruit électronique NUM’AXES
NUM’AXES electronic stereo hearing protection
Casco de protección auditiva electrónico NUM’AXES
Elektronischer Kapselgehörschützer NUM’AXES
Cuffia anti rumore elettronica NUM’AXES
Protetor auditivo antiruído eletrónico NUM'AXES
Guide d’utilisation/User’s guide/Guía de uso/
Benutzeranleitung/Guida per l’uso/ Manual de utilização
Modèle/Model/Modelo/Modell/Modello/Modelo # CAS1034 B
Taille/Size/Tamaño/Größe/Dimensioni/Tamanho S M & L

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 2/52
DÉCLARATION DE CONFORMITÉ CE / EC DECLARATION OF CONFORMITY
Le fabricant ou son mandataire établi dans la Communauté :
The manufacturer or his authorized representative established in the Community:
NUM’AXES
déclare que l'EPI neuf décrit ci-après / declares that the new PPE described hereafter
casque anti-bruit électronique CAS1034 B / electronic stereo hearing protection CAS1034 B
est conforme aux dispositions des Directives
2014/30/UE, 2011/65/UE & 2015/863/UE et à la régulation 2016/425/UE
is in conformity with the provisions of Council Directives
2014/30/EU, 2011/65/EU & 2015/863/EU and regulation 2016/425/EU
est identique à l'EPI ayant fait l'objet de l'attestation CE N° 2571803
délivrée par l’organisme notifié PZT GmbH – Numéro de l’organisme notifié : 1974
Adresse de l’organisme notifié : Bismarckstraße 264 b – 26389 Wilhelmshaven - ALLEMAGNE
is identical to the PPE which is the subject of EC certificate of conformity N° 2571803
issued by the notified body PZT GmbH – Notified body number: 1974
Notified body address: Bismarckstraße 264 b – 26389 Wilhelmshaven – GERMANY
Est soumis à la procédure d’évaluation de la conformité au type sur la base du contrôle interne de la production
et de contrôles supervisés du produit à des intervalles aléatoires (Module C2), sous la surveillance de
l’organisme notifié PZT GmbH, 1974.
is subject to the conformity assessment procedure: conformity to type based on internal production control plus
supervised product checks at random intervals (Module C2), under surveillance of the notified body PZT GmbH,
1974.
selon les normes
EMC : EN 55032 : 2015 ; EN 55024 : 2010
PPE : EN 352-1 : 2002 ; EN 352-4 : 2001 + A1 : 2005
EN 352-8 : 2008
RoHS : IEC 62321-3-1 : 2013 ; IEC 62321-5 : 2013 ; IEC 62321-4 : 2013 ; IEC 62321-6 : 2015 ;
IEC 62321-7-1 : 2015 ; IEC 62321 : 2008 ANNEXE C
according to the standards
EMC: EN 55032: 2015; EN 55024: 2010
PPE: EN 352-1: 2002; EN 352-4: 2001 + A1: 2005
EN 352-8: 2008
RoHS: IEC 62321-3-1: 2013; IEC 62321-5: 2013; IEC 62321-4: 2013; IEC 62321-6: 2015;
IEC 62321-7-1: 2015; IEC 62321: 2008 ANNEX C
NUM’AXES
Z.A.C. des Aulnaies - 745 rue de la Bergeresse – BP 30157
45161 OLIVET CEDEX – FRANCE
Tél. [phone] / Fax [phone]
Olivet, 04/2018 – M. Pascal GOUACHE – Président
1974

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 3/52
Français
TABLE DES MATIERES
Avertissements..................................................................................................................3
Composition du produit .....................................................................................................4
Présentation du produit.....................................................................................................4
Mise en place ou remplacement des piles ..........................................................................5
Mise en place du casque ....................................................................................................6
Mise en marche/arrêt du casque........................................................................................6
Réglage de l’amplification du son .......................................................................................7
Atténuation du bruit (selon la norme EN 352-1 : 2002) .......................................................7
Niveau de pression acoustique (selon la norme EN 352-4 : 2001 + A1 : 2005) ......................7
Entrée audio (selon la norme EN 352-8 : 2008) ...................................................................7
En cas de dysfonctionnement.............................................................................................8
Caractéristiques techniques du casque...............................................................................8
Garantie ............................................................................................................................9
Conditions de garantie .......................................................................................................9
Enregistrement de votre produit ........................................................................................9
Accessoires........................................................................................................................9
Collecte et recyclage de votre appareil en fin de vie............................................................9
Nous vous remercions d’avoir choisi un produit de la gamme NUM’AXES. Avant d’utiliser votre produit,
lisez attentivement les explications de ce guide que vous conserverez pour toute référence ultérieure.
Avertissements
1. Vérifiez que la taille du casque vous convient et que celui-ci est parfaitement ajusté lorsque vous le
portez. Assurez-vous que votre casque est bien réglé, ajusté, et maintenu selon les instructions de ce
guide. Ne portez pas un casque dont la taille n’est pas adaptée.
2. Le produit n’est pas un jouet, tenir le casque hors de la portée des enfants
3. Faites attention de ne pas faire tomber votre casque car celui-ci contient des composants
électroniques sensibles aux chocs.
4. N’approchez pas votre casque d’objets émettant des ondes radio trop fortes car cela peut
endommager la qualité du son et risque d’empêcher le fonctionnement normal de votre produit.
5. Ne pas exposer le casque directement au soleil ou à de hautes températures.
6. N’insérez aucun corps étranger dans votre casque, cela pourrait l’endommager sérieusement.
7. Ne laissez entrer aucun liquide dans votre casque car cela endommagerait les composants de votre
produit.

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 4/52
8. En cas d’immersion ou de pluie forte prolongée, faites vérifier l’électronique de votre casque par un
professionnel.
9. Ce produit peut être sévèrement endommagé par certaines substances chimiques. N’utilisez aucun
détergent.
10. Pour nettoyer votre casque, utilisez un chiffon doux imbibé d’une solution neutre.
11. Prenez soin de stocker votre casque dans un endroit sain et sec avant et après usage.
12. Votre casque doit être porté tout le temps dans les environnements bruyants.
13. Inspectez régulièrement votre casque afin de vérifier qu’il reste opérationnel. Ne pas utiliser votre
casque si celui-ci est endommagé. Faites-le vérifier et réparer par un professionnel.
14. Votre casque, et en particulier les coussinets peuvent se détériorer avec l’usage. Ils doivent être
examinés régulièrement de sorte à déceler les éventuelles fuites ou fissures.
15. L’application de protections hygiéniques sur les coussinets est susceptible de détériorer les
performances acoustiques de votre casque.
16. Soyez vigilent, dans un environnement boisé, vous risquez d’accrocher votre casque.
17. Si votre casque bouge en cas de chute ou d’accrochage dans les branchages, pensez à le repositionner
correctement pour qu’il garde son efficacité.
18. Si les recommandations de ce guide ne sont pas respectées, la protection fournie par votre casque
sera sévèrement altérée.
19. Ce casque possède une aptitude de restitution sonore dépendante du niveau extérieur. L’utilisateur
doit s’assurer de son parfait fonctionnement avant usage. Si des distorsions ou défaillances sont
détectées, vous devez vous référer aux conseils de ce guide pour les vérifications ou remplacement
des piles.
20. La performance peut se détériorer avec le niveau des piles. Dans le cadre d’une utilisation continue
du casque, l’autonomie des piles est d’environ 225 heures.
21. La restitution sonore de ce casque de protection peut excéder le niveau sonore extérieur.
22. L’utilisation de la fonction audio de divertissement du casque peut affecter l’audibilité des signaux
d’avertissement sur certains lieux de travail.
Composition du produit
−1 casque anti-bruit électronique CAS1034 B
−1 guide d’utilisation
−1 câble jack 3,5mm
Présentation du produit
Le casque anti-bruit électronique NUM’AXES CAS1034 B est certifié conforme EN 352-1 : 2002 ; EN 352-4 :
2001+ A1 : 2005 ; EN 352-8 : 2008 et à la régulation 2016/425/UE. Son certificat a été délivré par
l’organisme notifié PZT GmbH – Numéro de l’organisme notifié : 1974 – Adresse de l’organisme notifié :
Bismarckstraße 264 b – 26389 Wilhelmshaven – ALLEMAGNE.
Le casque électronique CAS1034 B permet d’atténuer les sons dangereux pour vos oreilles. Il vous protège
contre le risque de détérioration de votre ouïe et de perte d’audition face à une exposition répétée à des
bruits trop élevés. Il se déclenche à partir de 75 dB et réduit les sons dangereux en moyenne de 27 dB
(SNR). Il permet également d’amplifier les bruits extérieurs faibles jusqu’à 3 fois. La restitution sonore de

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 5/52
ce casque dépend par ailleurs du niveau sonore extérieur. Ce casque est équipé d’une fonction audio pour
le divertissement.
Il offre une protection idéale et permet aux signaux d’alerte d’être entendus même dans des
environnements très bruyants.
Exemples d’applications typiques :
-Le travail des métaux (ferronnerie/coupe)
-La construction
-La maintenance ferroviaire
-L’industrie du bois (élagage, abattage)
-La chasse et le tir
-Le bricolage
-Le jardinage…
Le serre-tête et les coussinets sont les parties du casque qui sont en contact avec l’utilisateur. Ils sont
composés d’ABS et de PU. Par ailleurs, la force du serre-tête n’est pas ajustable et les coussinets ne sont
pas remplaçables.
Sous réserve de conditions de stockage, d’utilisation, de nettoyage, d’entretien et de maintenance
normales, la date d’expiration de votre casque est fixée à 5 ans (à partir de votre date d’acquisition). Pensez
à faire réviser votre casque annuellement par un professionnel.
Mise en place ou remplacement des piles
Le logement de piles est situé à l’intérieur de la coque ne possédant pas le bouton ON/OFF de votre
casque. Soulevez la mousse se trouvant dans la coque et mettez en place 2 piles LR03 dans le logement
prévu à cet effet. Veillez à respecter la polarité indiquée dans le logement de pile.
Coussinets
Coque
Microphone
Mise en marche/Arrêt
+ Réglage du son
Serre tête
Microphone

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 6/52
Lorsque vos piles sont déchargées, la led rouge se trouvant sur la coque baisse d’intensité lumineuse. Plus
vos piles sont faibles, plus la led rouge baisse d’intensité. Lorsque vos piles sont déchargées, le casque ne
se met plus en fonctionnement et les sons extérieurs faibles ne sont plus amplifiés. Il est alors temps de
remplacer vos piles usagées par des piles neuves. Veuillez suivre la procédure indiquée dans le paragraphe
précédent.
Mise en place du casque
Le serre-tête possède 2 réglages indépendants. Etirez le serre-tête puis ajuster le jusqu’à ce que les coques
soient correctement positionnées sur vos oreilles. Pour assurer une efficacité maximum, le serre-tête doit
être parfaitement réglé et les coussinets des coques doivent assurer une étanchéité parfaite sur vos
oreilles.
Conseil : Pensez à éteindre votre casque avant de l’enlever.
Mise en marche/arrêt du casque
Pour mettre en marche votre casque, il vous suffit de tourner le bouton situé sur la coque droite dans le
sens horaire. Un petit « clic » vous confirme que vous venez d’allumer votre casque. La led rouge située
sur la coque droite s’allume.
Polarité -
Polarité +
Mousse
2 Piles AAA LR03
AAA
Polarité +
Polarité -

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 7/52
Pour arrêter votre casque, il vous suffit de tourner le bouton situé sur la coque de votre casque dans le
sens anti horaire. Un petit « clic » vous confirme que vous venez d’arrêter votre casque. La led rouge située
sur la coque droite s’éteint.
Réglage de l’amplification du son
Le réglage du son sur le casque se fait à l’aide du même bouton. Pour amplifier le son, après avoir mis
votre casque en marche, il vous suffit de continuer à tourner le bouton situé sur la coque droite dans le
sens horaire. Les bruits faibles environnants seront alors amplifiés jusqu’à 3 fois si vous tournez le bouton
au maximum.
Atténuation du bruit (selon la norme EN 352-1 : 2002)
En moyenne, le casque NUM’AXES atténue les sons dangereux pour votre oreille de 27 dB (SNR).
Atténuation sonore minimale (selon la norme EN 352-1 : 2002)
SNR = 27 dB H = 31 dB M = 24 dB L = 17 dB
Fréquence
[Hz]
Atténuation sonore
[dB]
Ecart-type
[dB]
APV
[dB]
63
15.7
3.4
12.3
125
14.1
3.3
10.8
250
16.9
2.3
14.6
500
24.9
2.4
22.5
1000
30.8
2.7
28.1
2000
30.6
2.2
28.4
4000
38.7
3.8
34.9
8000
36.8
4.1
32.7
Niveau de pression acoustique (selon la norme EN 352-4 : 2001 + A1 : 2005)
H = 110 dB M = 97 dB L = 91 dB
Entrée audio (selon la norme EN 352-8 : 2008)
Ce produit possède une entrée audio électrique. La valeur de la tension d’entrée jusqu’à laquelle le produit
limite le signal audio de divertissement à un niveau effectif de 82dB(A) à l’oreille est de 215 mV (-11.1
dBm).
S’il n’est pas certain que la tension d’entrée ne dépasse pas la valeur maximale indiquée ci-dessus, le
produit ne doit pas être utilisé.

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 8/52
En cas de dysfonctionnement
Avant d’attribuer une panne au produit, prenez soin de relire ce guide et assurez-vous que le problème
n’est pas dû à des piles faibles ou à une erreur d’utilisation.
Si le problème persiste ou pour tout complément d’information sur votre produit, appelez le service après-
vente NUM’AXES au 02 38 63 64 40. Avec l’aide de nos techniciens, de nombreux problèmes peuvent être
résolus par téléphone.
Selon l’ampleur du dysfonctionnement, vous devrez peut-être retourner votre produit au service après-
vente NUM’AXES afin qu’il soit réparé et testé.
Ne retournez pas votre produit à votre distributeur.
Retournez-le à l’adresse suivante :
NUM’AXES
Z.A.C. des Aulnaies
745 rue de la Bergeresse
CS 30157
45161 OLIVET CEDEX
FRANCE
Pour toutes réparations, le service après-vente NUM’AXES a impérativement besoin :
−de votre produit complet
−de la preuve d’achat (facture ou ticket de caisse)
Si vous omettez l’un de ces éléments, le service après-vente NUM’AXES vous facturera la réparation.
Une somme forfaitaire de 25 € TTC sera facturée en cas de retour SAV non justifié (par exemple piles vides,
ou mise dans le mauvais sens…).
Caractéristiques techniques du casque
Caractéristiques techniques du casque CAS1034 B
Réduction du bruit (en moyenne) : SNR
27 dB
Atténuation des sons nuisibles
à partir de 75 dB
Amplification du son
Jusqu’à X3
Microphones
2 microphones haute fréquence
Type de pile
2 piles LR03 (AAA, non fournies)
Autonomie des piles
Environ 225 heures
Dimensions du casque
H170 x l153 x p98 mm
Poids moyen
278 g
Applications
Chasse, jardinage, ball trap, bricolage, chantier…
Accessoire
1 câble jack 3,5 mm fourni

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 9/52
Garantie
NUM’AXES garantit le produit contre les défauts de fabrication pendant les deux années qui suivent
l’acquisition.
Les frais de transport aller-retour du produit sont à la charge exclusive de l’acheteur.
Conditions de garantie
1. La garantie sera assurée uniquement si la preuve d’achat (facture ou ticket de caisse) est présentée
sans rature à NUM’AXES.
2. Cette garantie ne couvre aucun des points suivants :
•les risques de transport directs ou indirects liés au retour du produit chez NUM’AXES.
•l’endommagement du produit résultant :
−de la négligence ou faute de l’utilisateur
−d’une utilisation contraire aux instructions ou non prévue
−de réparations faites par des réparateurs non agréés
•la perte ou le vol.
3. Si le produit est reconnu défectueux, NUM’AXES le réparera ou l’échangera selon son choix.
4. NUM’AXES garantit le délai d’intervention de 48 heures (hors délais postaux).
5. NUM’AXES ne pourra être tenu pour responsable des dommages qui pourraient résulter d’une
mauvaise utilisation ou d’une panne du produit.
6. NUM’AXES se réserve le droit de modifier les caractéristiques de ses produits en vue d’y apporter des
améliorations techniques ou de respecter de nouvelles règlementations.
7. Les informations contenues dans ce guide peuvent faire l’objet de modifications sans préavis.
8. Photos et dessins non contractuels.
Enregistrement de votre produit
Vous pouvez enregistrer votre produit sur notre site web www.numaxes.com.
Accessoires
Vous pouvez vous procurer les accessoires (piles, accessoires...) à tout moment auprès de NUM’AXES sur
notre site web www.numaxes.com ou auprès de votre distributeur.
Collecte et recyclage de votre appareil en fin de vie

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 10/52
Z.A.C. des Aulnaies
745 rue de la Bergeresse
45161 OLIVET CEDEX
FRANCE
Tél. [phone]
Fax [phone]
[e-mail] www.numaxes.com
1974

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 11/52
DÉCLARATION DE CONFORMITÉ CE / EC DECLARATION OF CONFORMITY
Le fabricant ou son mandataire établi dans la Communauté :
The manufacturer or his authorized representative established in the Community:
NUM’AXES
déclare que l'EPI neuf décrit ci-après / declares that the new PPE described hereafter
casque anti-bruit électronique CAS1034 B / electronic stereo hearing protection CAS1034 B
est conforme aux dispositions des Directives
2014/30/UE, 2011/65/UE & 2015/863/UE et à la régulation 2016/425/UE
is in conformity with the provisions of Council Directives
2014/30/EU, 2011/65/EU & 2015/863/EU and regulation 2016/425/EU
est identique à l'EPI ayant fait l'objet de l'attestation CE N° 2571803
délivrée par l’organisme notifié PZT GmbH – Numéro de l’organisme notifié : 1974
Adresse de l’organisme notifié : Bismarckstraße 264 b – 26389 Wilhelmshaven - ALLEMAGNE
is identical to the PPE which is the subject of EC certificate of conformity N° 2571803
issued by the notified body PZT GmbH – Notified body number: 1974
Notified body address: Bismarckstraße 264 b – 26389 Wilhelmshaven – GERMANY
Est soumis à la procédure d’évaluation de la conformité au type sur la base du contrôle interne de la production
et de contrôles supervisés du produit à des intervalles aléatoires (Module C2), sous la surveillance de
l’organisme notifié PZT GmbH, 1974.
is subject to the conformity assessment procedure: conformity to type based on internal production control plus
supervised product checks at random intervals (Module C2), under surveillance of the notified body PZT GmbH,
1974.
selon les normes
EMC : EN 55032 : 2015 ; EN 55024 : 2010
PPE : EN 352-1 : 2002 ; EN 352-4 : 2001 + A1 : 2005
EN 352-8 : 2008
RoHS : IEC 62321-3-1 : 2013 ; IEC 62321-5 : 2013 ; IEC 62321-4 : 2013 ; IEC 62321-6 : 2015 ;
IEC 62321-7-1 : 2015 ; IEC 62321 : 2008 ANNEXE C
according to the standards
EMC: EN 55032: 2015; EN 55024: 2010
PPE: EN 352-1: 2002; EN 352-4: 2001 + A1: 2005
EN 352-8: 2008
RoHS: IEC 62321-3-1: 2013; IEC 62321-5: 2013; IEC 62321-4: 2013; IEC 62321-6: 2015;
IEC 62321-7-1: 2015; IEC 62321: 2008 ANNEX C
NUM’AXES
Z.A.C. des Aulnaies - 745 rue de la Bergeresse – BP 30157
45161 OLIVET CEDEX – FRANCE
Tél. [phone] / Fax [phone]
Olivet, 04/2018 – M. Pascal GOUACHE – Président
1974

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 12/52
English
TABLE OF CONTENTS
Warning notice................................................................................................................12
Product composition .......................................................................................................13
Product presentation.......................................................................................................13
Inserting or removing batteries........................................................................................14
Putting on the headset ....................................................................................................15
Turning the headset on and off........................................................................................16
Adjusting the sound amplification....................................................................................16
Noise attenuation (according to the standard EN 352-1: 2002) .........................................16
Sound pressure level (according to the standard EN 352-4: 2001 + A1: 2005) ....................16
Electrical audio input (according to the standard EN 352-8: 2008).....................................17
In case of malfunction .....................................................................................................17
Technical specifications of the headset.............................................................................17
Warranty.........................................................................................................................18
Warranty conditions........................................................................................................18
Registering your product..................................................................................................18
Accessories......................................................................................................................18
Collection and recycling of your device at end-of-life........................................................19
Thank you for choosing a NUM’AXES product. Before using your product, carefully read the explanations
in this guide, and keep the guide for later reference.
Warning notice
1. Check that the size of the earmuffs suits you, and that is perfectly adjusted when you wear it. Ensure
that your headset is fitted, adjusted and maintained in accordance with the instructions of this
guide. Do not wear any protective earmuffs whose size is not suitable.
2. The product is not a toy, keep the earmuffs out of reach of children.
3. Be careful not to drop your hearing protection headset since it contains electronic components that
are sensitive to shocks.
4. Keep your headset away from objects emitting strong radio waves, since this can degrade the sound
quality and risks preventing the normal operation of your product.
5. Do not expose the headset to direct sunlight or high temperatures.
6. Do not insert any foreign body into your headset, as this could seriously damage it.
7. Do not allow any liquid to enter your headset, since this would damage the components of your
product.

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 13/52
8. In case of immersion or prolonged heavy rain, have the electronics of your earmuffs checked by a
professional.
9. This product may be adversely affected by certain chemical substances. Do not use detergents.
10. To clean your headset, use a soft cloth soaked with a neutral solution.
11. Take care to store your headset in a clean and dry location, before and after use.
12. Your headset must be worn at all times in noisy surroundings.
13. Inspect regularly your headset to verify that it remains operational. Dot not use your earmuffs if it
is damaged. Have it checked and repaired by a professional.
14. Headset and in particular cushions, may deteriorate with use and should be examined at frequent
intervals for cracking and leakage, for example.
15. The fitting of hygiene covers to the cushions may affect the acoustic performance of the headset.
16. Be careful in a wooded environment, you may hang your earmuffs.
17. If your earmuffs moves because it falls or gets caught in branches, remember to reposition it so that
it remains effective.
18. If the recommendations given in this guide are not adhered to, the protection afforded by your
headset will be severely impaired.
19. This headset is provided with level-dependent attenuation. The wearer should check correct
operation before use. If distortion or failure is detected, the wearer should refer to the manufacturer
advice for maintenance and replacement of the batteries.
20. Performance may deteriorate with battery usage. The typical period of continuous use that can be
expected from the headset battery in 225 hours.
21. The output of level-dependent circuit of this hearing protector may exceed the external sound level.
22. The audibility of warning signals at a specific workplace may be impaired while using the
entertainment facility.
Product composition
−1 electronic stereo hearing protection headset CAS1034 B
−1 user’s guide
−1 jack cable 3.5 mm
Product presentation
The NUM’AXES electronic stereo hearing protection CAS1034 B is in conformity with the standard EN 352-
1 : 2002 ; EN 352-4 : 2001 + A1 : 2005; EN 352-8 : 2008 and regulation 2016/425/EU. Its certificate was
delivered by the notified body PZT GmbH – Notified body number: 1974 – Notified body address:
Bismarckstraße 264 b – D-26389 Wilhelmshaven – GERMANY.
The NUM’AXES CAS1034 B headset attenuates loud noises that could otherwise damage your hearing. It
protects you against the risk of damage to your hearing and hearing loss from repeated exposure to loud
noises. It is triggered when the noise level reaches 75 dB and reduces these noises on average by 27 dB
(SNR). The sound reproduction of this earmuff also depends on the external sound level. This earmuff
provides level-dependent and entertainment audio facilities. It can also amplify external noise by up to
three times (conversation, animal, noises, natural sounds, ect).
It provides ideal protection and allows warning signals to be heard even in very noisy environments.

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 14/52
Examples of typical applications:
-Metalworking (metalwork/cutting)
-The construction
-Rail maintenance
-The wood industry (pruning/felling)
-Hunting and shooting
-The DIY
-Gardening…
The headband and the cushions are the parts of the headset which are in touch with the user. ABS and PU
are an aggregate headband & cushions’ materials. Also, the headband force is not adjustable, and cushions
are not replaceable.
Subject to normal conditions of storage, use, cleaning, and regular maintenance, the expiration date of
your earmuff is 5 years (from the date of purchase). Remember to have your earmuffs revised annually by
a professional.
Inserting or removing batteries
The battery housing is situated inside the cup not possessing the button ON/OFF of your headset. Lift the
foam inside the headset cup and install 2 LR03 batteries. Observe the polarity indicated in the battery
housing.
Cushions
ON/OFF button +
sound adjustment
Cups
Microphone
Microphone
Headband
Cushions

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 15/52
Whenever batteries are low, the red led (that lies on the cup) intensity fades. The more your batteries are
getting low, the more the red light is going to fade. Whenever batteries are low, the headset does not turn
and the low natural sounds are not anymore amplified. Then you need to replace the batteries. Please
follow the previous section’s procedure.
Putting on the headset
The headband has two independent settings. Tighten the headband then adjust it until the cups are
correctly positioned on your ears. For maximum efficiency, the headband must be perfectly adjusted and
the ear pads must provide a perfect seal over your ears.
Tip: remember to slacken your headset before taking it off.
Polarity -
Polarity +
Foam
2 LR03 AAA batteries
Polarity +
Polarity -

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 16/52
Turning the headset on and off
To turn your headset on, simply turn the button ON/OFF situated on the right cup in a clockwise direction.
A light "click" will tell you that you have just turned the headset on. The red led situated on the right cup
turns on.
To turn off your headset, turn the button in an anticlockwise direction. A light "click" will tell you that you
have just turned the headset cup off. The red led situated on the right cup turns off.
Adjusting the sound amplification
To amplify the sound, once your headset is turned on, simply continue turning the button ON/OFF situated
on the right cup in a clockwise direction. Low environmental noises will be amplified up to three times, if
you turn the button up to the maximum.
Noise attenuation (according to the standard EN 352-1: 2002)
On average, the NUM’AXES headset attenuates noises that are dangerous for your hearing by 27 dB.
Minimum Sound Attenuation (according to the standard EN 352-1: 2002)
SNR = 27 dB H = 31 dB M = 24 dB L = 17 dB
Frequency
[Hz]
Sound attenuation
[dB]
Standard
deviation
[dB]
APV
[dB]
63
15.7
3.4
12.3
125
14.1
3.3
10.8
250
16.9
2.3
14.6
500
24.9
2.4
22.5
1000
30.8
2.7
28.1
2000
30.6
2.2
28.4
4000
38.7
3.8
34.9
8000
36.8
4.1
32.7
Sound pressure level (according to the standard EN 352-4: 2001 + A1: 2005)
H = 110 dB M = 97 dB L = 91 dB

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 17/52
Electrical audio input (according to the standard EN 352-8: 2008 and regulation
2016/425/EU)
This product has an electric audio input. The headset limits the entertainment audio signal to 82dB(A)
effective to the ear only if the audio input voltage is below 215 mV (-11.1 dBm).
The product shall not to be used if it can’t be ensured that the input voltage doesn’t exceed the maximum
value stated above.
In case of malfunction
Before determining that there is a malfunction with the product, make sure you go through this guide
once again and ensure that the problem is not due to weak batteries or user error.
If the problem persists or for any further information on your product, call NUM’AXES after-sales on:
[phone]. With the aid of our technicians, many problems can be resolved over the phone.
You can also contact us at [e-mail].
Depending on the extent of the malfunction, you may need to return your product to NUM’AXES after-
sales to be repaired and tested.
Return your product to your distributor or to:
NUM’AXES
Z.A.C. des Aulnaies
745 rue de la Bergeresse
CS 30157
45161 OLIVET CEDEX FRANCE.
For any repairs, the NUM’AXES after-sales service requires in every case:
−your complete product
−your proof of purchase (invoice or sales receipt)
If you fail to provide either of these items, NUM’AXES after-sales will charge you for the repair.
A flat-rate sum of €25 (incl. VAT) will be charged in the event of an unjustified return to after-sales (e.g.,
dead batteries, batteries wrongly inserted, etc.).
Technical specifications of the headset
Technical specifications of the CAS1034 B headset
Noise reduction (average): SNR
27 dB
Attenuation of dangerous noises
From 75 dB
Sound amplification Up to X3
Up to X3
Microphones
2 high-frequency microphones with wind noise filters
Battery type
2 x LR03 (AAA) batteries

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 18/52
Technical specifications of the CAS1034 B headset
Battery life
Around 225 hours
Headset dimensions
H170 x W153 x D98 mm
Weight
278 g / 9.81 oz
Applications
Hunting, gardening, clay-pigeon shooting, DIY, worksites, etc.
Accessory
Jack cable 3.5 mm included
Warranty
NUM’AXES guarantees the product against all manufacturing defects for two years after purchase.
Return transport costs for the product shall be borne exclusively by the purchaser.
Warranty conditions
1. The warranty shall be effective only upon submission of an unadulterated proof of purchase (invoice
or sales receipt) to NUM’AXES.
2. This warranty does not cover the following points:
•direct or indirect transport risks linked to the return of the product to NUM’AXES
•product damage resulting from:
−negligence or fault on the part of the user
−usage contrary to instructions or not as intended for the product
−repairs conducted by unapproved technicians
•loss or theft.
3. If the product is found to be faulty, NUM’AXES shall either repair or exchange it as it deems fit.
4. NUM’AXES shall not be held liable for any damage that may result from incorrect use or product
failure.
5. NUM’AXES reserves the right to modify the specifications of its products with a view to making
technical improvements or complying with new regulations.
6. The information contained in this guide is subject to change without notice.
7. Photographs and illustrations are non-binding.
Registering your product
You can register your product on our website: www.numaxes.com.
Accessories
You can procure batteries and accessories at any time from NUM’AXES on our website www.numaxes.com
or from your distributor.

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 19/52
Collection and recycling of your device at end-of-life
The pictogram affixed to your product signifies that the equipment cannot be disposed of with the
household waste. It must be taken to an appropriate collection point for the processing, reuse and
recycling of electronic waste, or returned to your distributor.
By adopting this procedure, you are acting in an environmentally friendly way, and contributing to the
preservation of natural resources and the protection of human health.
For further information about collection points for used equipment, you can contact your town hall or the
household waste treatment service, or you can return the product to us.
Z.A.C. des Aulnaies
745 rue de la Bergeresse
45161 OLIVET CEDEX
FRANCE
Tél. [phone]
[e-mail] www.numaxes.com
1974

Guide d’utilisation CAS1034 B – Indice C – janvier 2023 20/52
DECLARACIÓN CE DE CONFORMIDAD
El fabricante o su representante establecido en la Comunidad:
NUM'AXES
declara que el EPI descrito como
«auriculares electrónicos con cancelación de ruido CAS1034 B
cumple con las disposiciones de las Directivas
2014/30/UE, 2011/65/UE y 2015/863/UE y el Reglamento 2016/425/UE;
es idéntico al EPI objeto del certificado CE núm. 2571803
emitido por el organismo acreditado PZT GmbH - Número del organismo acreditado: 1974
Dirección del organismo acreditado: Bismarckstraße 264 b – 26389 Wilhelmshaven - ALEMANIA
Está sujeto al procedimiento de evaluación de conformidad con el tipo basada en el control interno de la
producción y controles supervisados de los productos a intervalos aleatorios (módulo C2), bajo la supervisión
del organismo acreditado PZT GmbH, 1974.
en virtud de las normas
CEM: EN 55032:2015; EN 55024:2010
EPI: EN 352-1:2002; EN 352-4:2001 + A1:2005
EN 352-8:2008
RoHS: CEI 62321-3-1:2013; CEI 62321-5:2013; CEI 62321-4:2013; CEI 62321-6:2015;
CEI 62321-7-1:2015; CEI 62321:2008 ANEXO C
NUM'AXES
Z.A.C. des Aulnaies - 745 rue de la Bergeresse – C. P. 30157
45161 OLIVET CEDEX – FRANCIA
Tel. [phone] / Fax [phone]
Olivet, 04/2018 – Sr. Pascal GOUACHE – Presidente
Español
ÍNDICE
Advertencia.....................................................................................................................21
Composición del producto ...............................................................................................22
Presentación del producto...............................................................................................22
Colocación o extracción de las pilas..................................................................................23
Colocación del casco........................................................................................................24
Encendido y apagado del casco........................................................................................24
Ajuste de la amplificación del sonido ...............................................................................24
Atenuación del ruido (conforme a la norma EN 352-1: 2002) ...........................................24
1974
