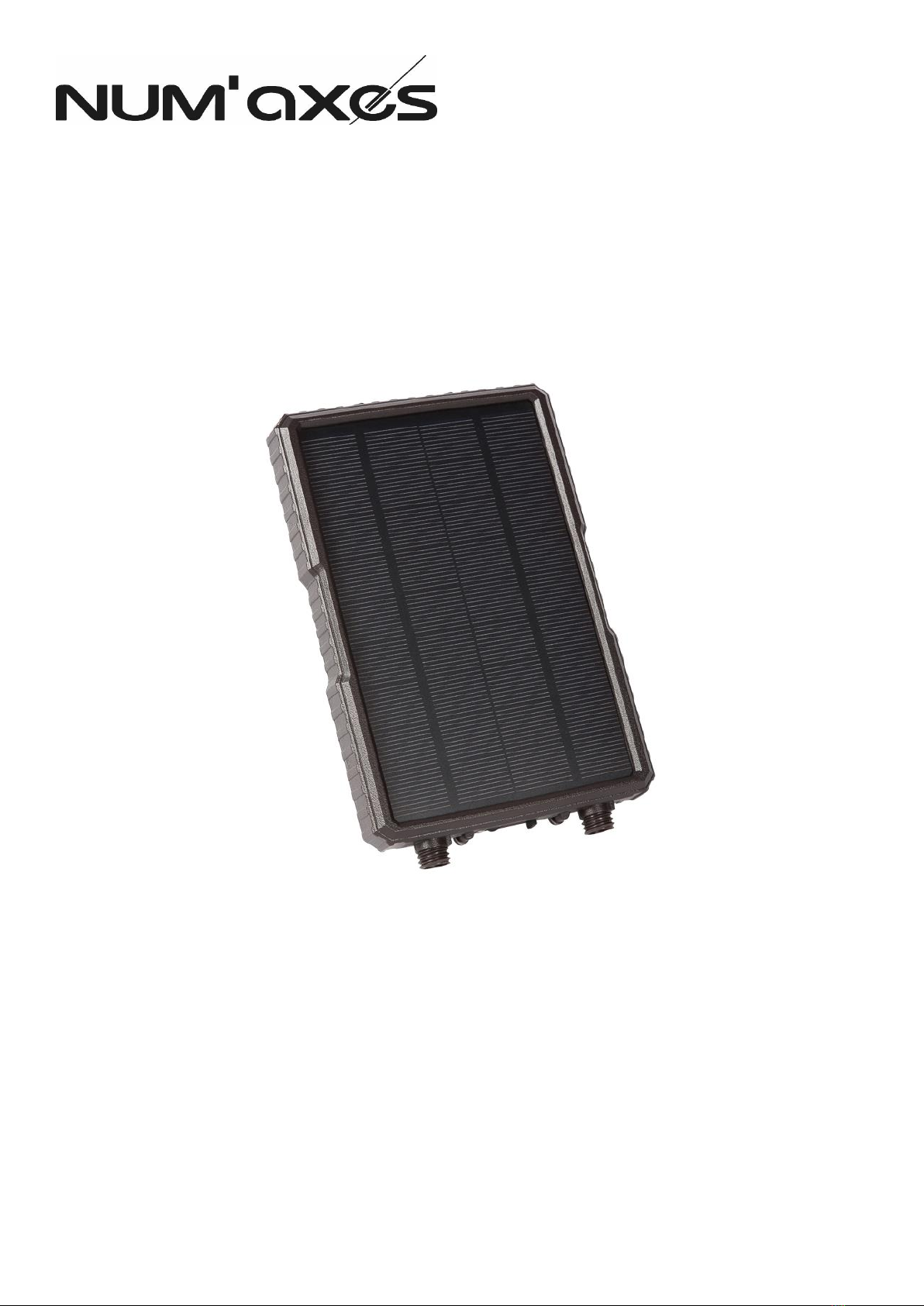

Num'axes NGPIEACC021 User manual

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 1/40
Panneau solaire avec batterie intégrée
Solar panel with internal battery
Panel solar con batería interna
Solarpanel mit integriertem Akku
Pannello solare con batteria integrata
Guide d’utilisation ................................................................................................................ 2
User’s guide ....................................................................................................................... 10
Manual de instrucciones .................................................................................................... 17
Gebrauchsanleitung ........................................................................................................... 25
Manuale d’uso ................................................................................................................... 33

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 2/40
Nous vous remercions d’avoir choisi un produit de la gamme NUM’AXES.
Avant d’installer et d’utiliser votre produit, lisez attentivement les explications de ce guide
que vous conserverez pour toute référence ultérieure.
Ce produit est un panneau solaire avec batterie intégrée. Le panneau solaire convertit l’énergie solaire en
électricité, celle-ci est alors stockée dans la batterie rechargeable intégrée. Ce panneau solaire est résistant,
étanche et facile à utiliser.
La batterie lithium polymère haute-capacité intégrée peut être rechargée grâce à la lumière du soleil ou à
l’aide de l’adaptateur secteur fourni.
Le panneau solaire est spécialement adapté pour les modèles de pièges photographiques NUM’AXES
suivants : PIE1009, PIE1010, PIE1023, PIE1025 et PIE1027.
Si vous utilisez le panneau solaire avec d’autres appareils que les pièges photographiques NUM’AXES
PIE1009, PIE1010, PIE1023, PIE1025 et PIE1027 vérifiez avec attention leur guide d’utilisation et contactez le
fournisseur de l’appareil pour vous assurer de sa compatibilité avec le panneau solaire avant de les
connecter. NUM’AXES ne pourra être tenu pour responsable des dommages qui pourraient survenir en cas
de mauvaise utilisation du produit.

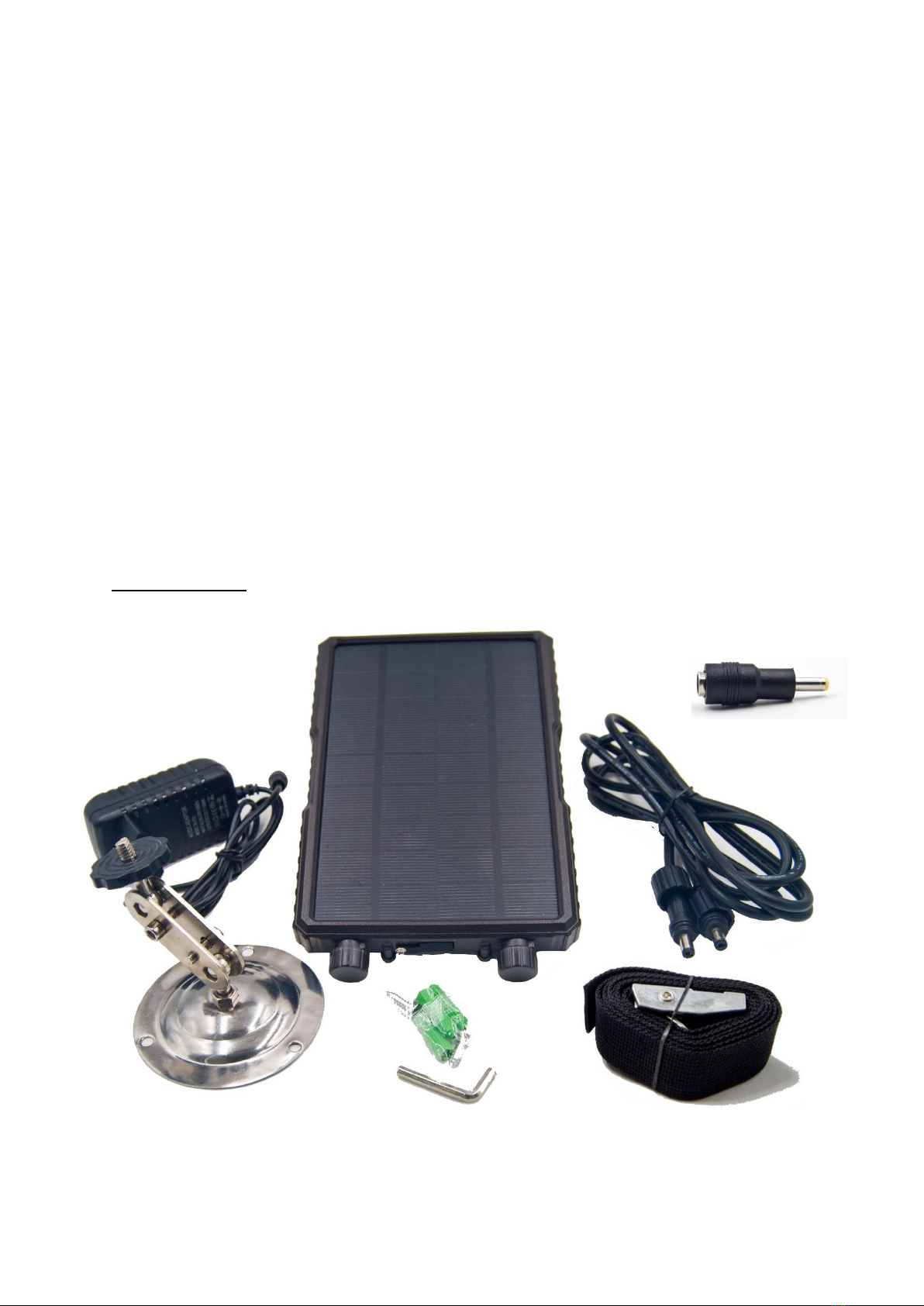

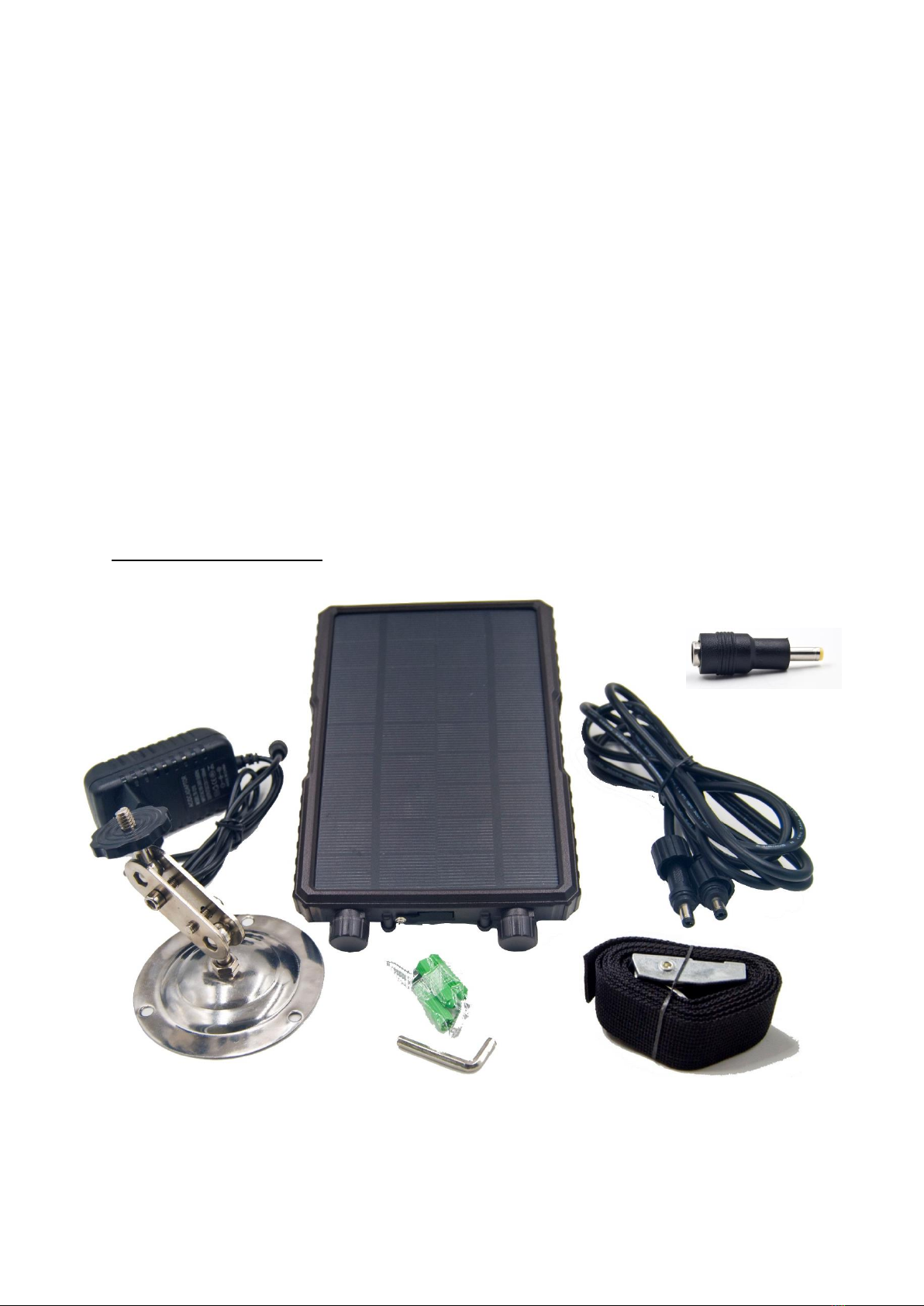

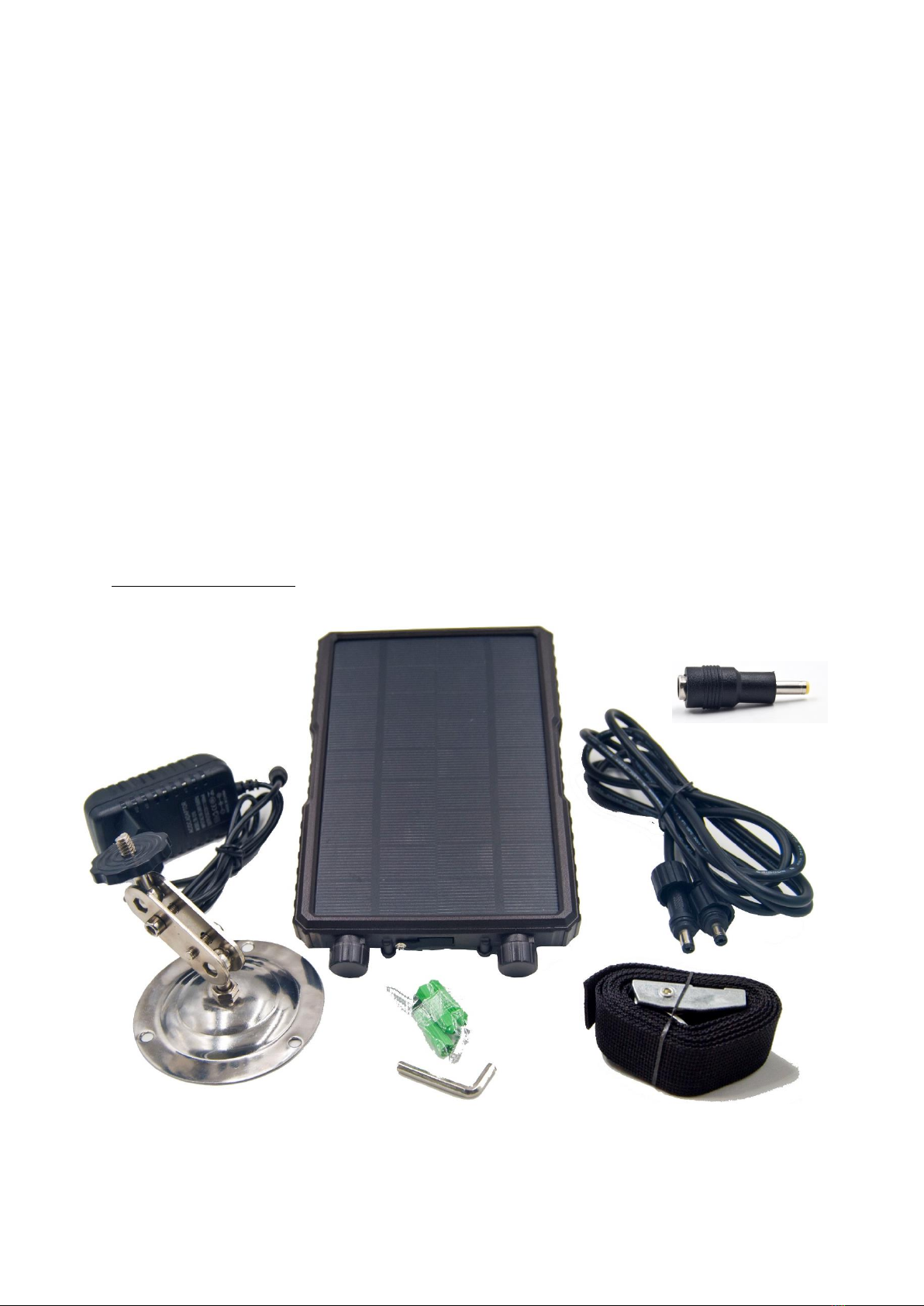

Composition du produit
①Panneau solaire
③Accessoires de fixation
⑤Câble de sortie
②Adaptateur secteur
④ Adaptateur pour piège PIE1023
⑥ Sangle de fixation
①
②
③
⑤
⑥
④

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 3/40
Caractéristiques générales
Alimentation électrique haute-efficacité –Ce panneau solaire est sûr et fiable. Il peut alimenter
votre piège photographique pour une longue période et, en même temps, transformer l’énergie
solaire en énergie électrique et la stocker dans la batterie intégrée jour après jour.
Sûr et fiable –Développé avec une protection contre les surcharges et les décharges excessives. La
batterie est ainsi protégée ce qui assure une utilisation longue et fiable.
Protection de l’environnement, économie d’énergie –Utilisation d’une énergie verte, l’énergie
solaire. Contribue à la protection de l’environnement.
Compact et transportable –Son design réduit et compact le rend facile à transporter où que vous
alliez.
Etanche et durable –Son design étanche est adapté à une utilisation en extérieur.
Utilisation facile –Fourni avec un système de fixation ajustable et facile à installer. Permet d’orienter
le panneau vers la lumière directe. Où que vous soyez, vous pouvez aisément charger votre produit.
Utilisations
Alimentation électrique dans les endroits où le réseau électrique n’est pas disponible.
Réserve d’énergie pour fonctionnement en continu d’appareils électroniques.
Caractéristiques techniques
Caractéristiques
électriques
Entrée –voltage / ampérage
9 12 V / 1 A 2 A
Sortie –voltage / ampérage
7,4 V 8,4 V / 1,8 A
Sortie USB –voltage / ampérage
5 V / 1 A 2 A
Batterie lithium polymère intégrée
7,4 V / 2800 mAh

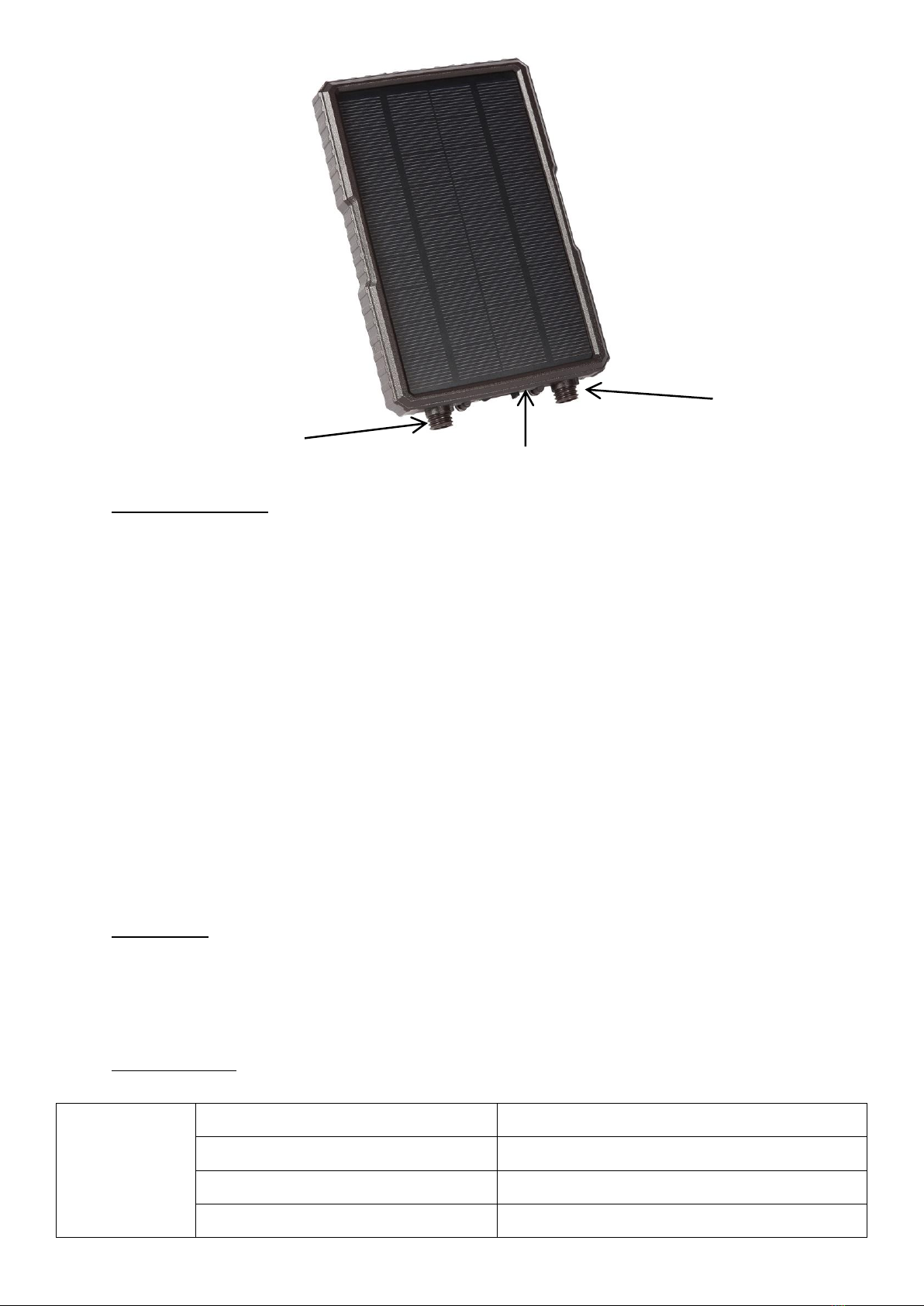

Témoin lumineux indicateur de charge
ENTREE
9 12 V / 1 A 2 A
SORTIE
7,4 V 8,4 V / 1,8 A
ATTENTION
Le côté sur lequel se
branchent les câbles
doit être positionné
vers le bas, ceci afin
d’éviter tous dégâts dus
à l’eau en cas de pluie.

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 4/40
Caractéristiques
électriques
Panneau solaire
3,3 W (9,5 V / 270 mAh)
Taux de rendement du panneau solaire
> 18%
Adaptateur secteur
Entrée : 100 –240 V 50/60 Hz
Sortie : DC 10 V 1,5 A
Temps de charge
De 7h à 11h avec l’énergie solaire
De 2h à 3h30 avec l’adaptateur secteur
Fiche de sortie
5,5 mm x 2,1 mm
Dimensions du panneau solaire
L 195 mm x l 125 mm x H 19 mm
Poids du panneau solaire
290 g
Fixation
Sangle, support de fixation métallique
Température de fonctionnement
-30°C +70°C / -22°F +158°F
Taux d’humidité de fonctionnement
5% 95%
Etanchéité
IP66
Installation
Ajustez l’angle du support de fixation de façon à ce que le panneau solaire soit face au soleil. Généralement
dans l’hémisphère nord, cela signifie que le panneau est face au sud. Pour une performance maximale,
assurez-vous que le panneau est face au sud, à un emplacement non ombragé et idéalement avec une
inclinaison de 45 degrés. Ceci évitera que vous ayez à changer l’orientation du panneau à chaque saison et
assurera une efficacité constante. Cependant, veuillez noter que l’orientation idéale dépend de la situation
spécifique du lieu d’installation.
N’installez pas le panneau solaire à un emplacement où la lumière du soleil risque d’être empêchée
d’atteindre le panneau.
NOTA : Le côté sur lequel se branchent les câbles doit être positionné vers le bas, ceci afin d’éviter tous
dégâts dus à l’eau en cas de pluie.

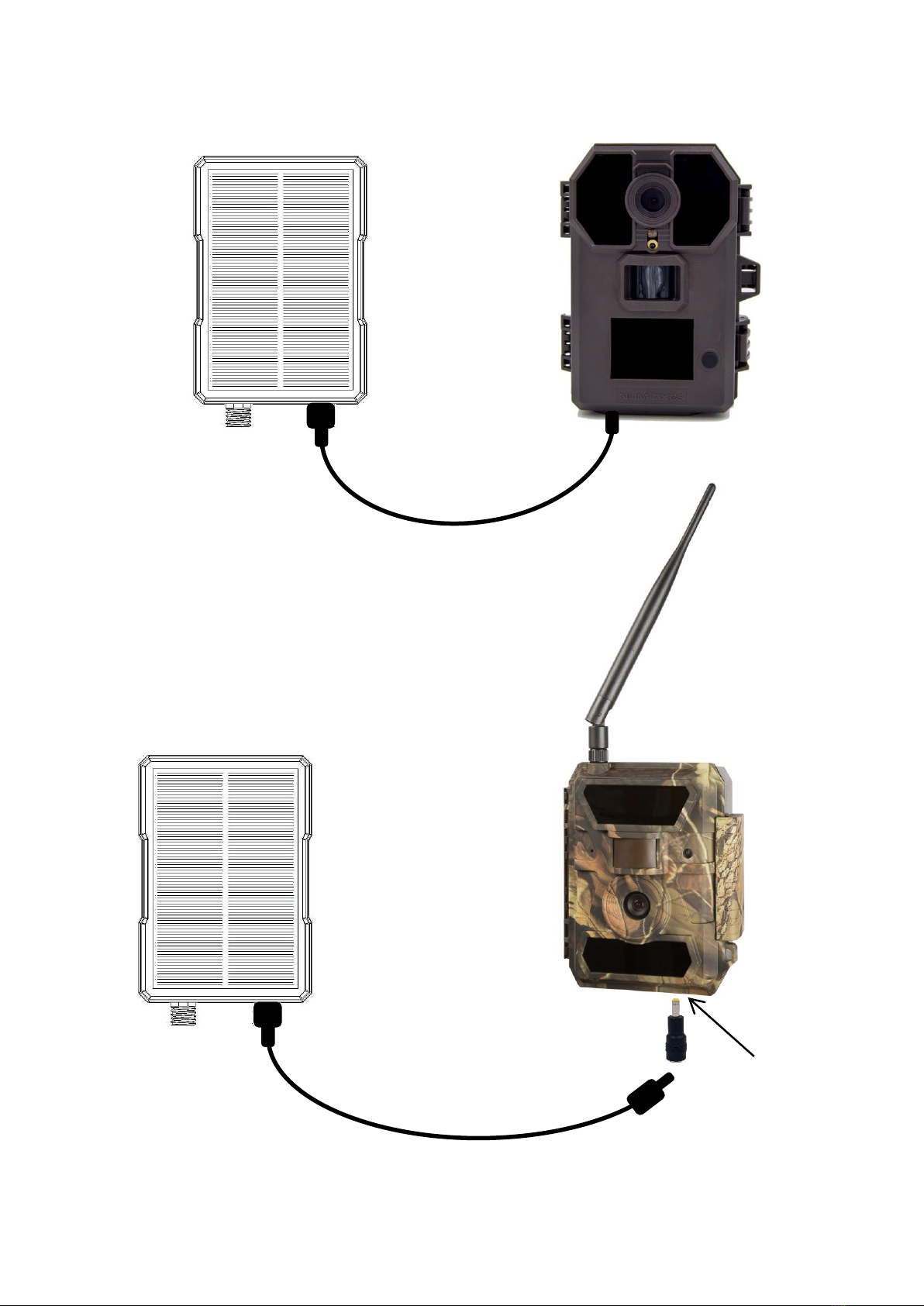

Connexion
Branchez l’une des extrémités du câble de sortie à la prise de sortie du panneau (prise de droite), puis
branchez l’autre extrémité du câble à la prise d’alimentation externe de votre piège photographique
NUM’AXES. Si la batterie interne du panneau solaire est chargée, le piège photographique sera
immédiatement alimenté.
ATTENTION
Utilisation du panneau solaire avec un piège photographique NUM’AXES (modèle PIE1009, PIE1010,
PIE1023, PIE1025 ou PIE1027) : Il est fortement recommandé d’installer des piles dans le piège
photographique même quand celui-ci est connecté au panneau solaire. Sinon, le piège
photographique pourrait s’arrêter de fonctionner à cause d’un manque d’énergie. En cas d’usage
intensif du piège, la batterie pourrait ne pas se charger suffisamment vite et, par conséquent, il n’est
pas idéal d’utiliser le panneau solaire seul sans les piles.

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 5/40
Le panneau solaire ne doit JAMAIS être utilisé en raccordement parallèle avec d’autres sources
d’énergie. Aucun dommage résultant d’une utilisation incorrecte ne sera couvert par la garantie.

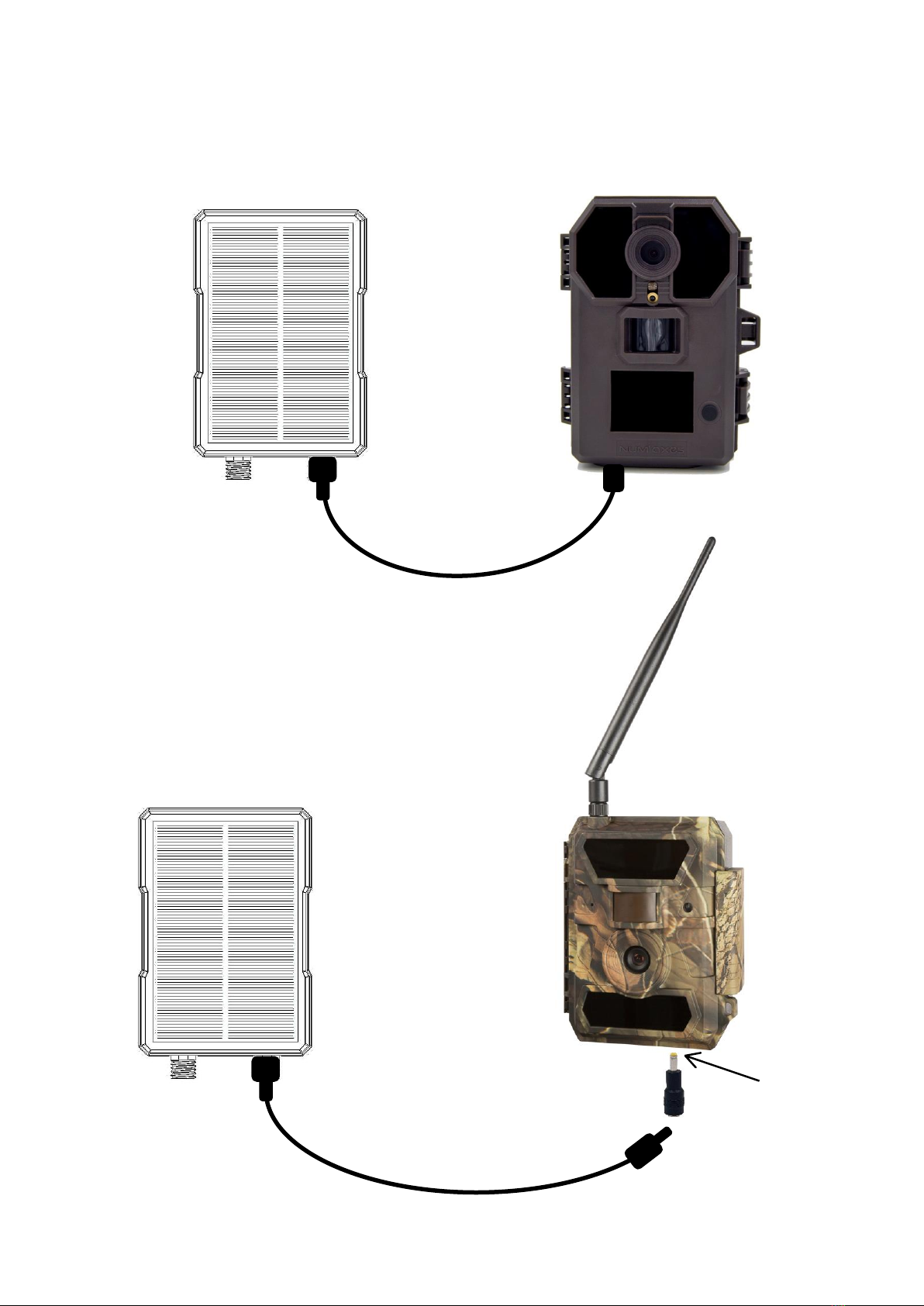

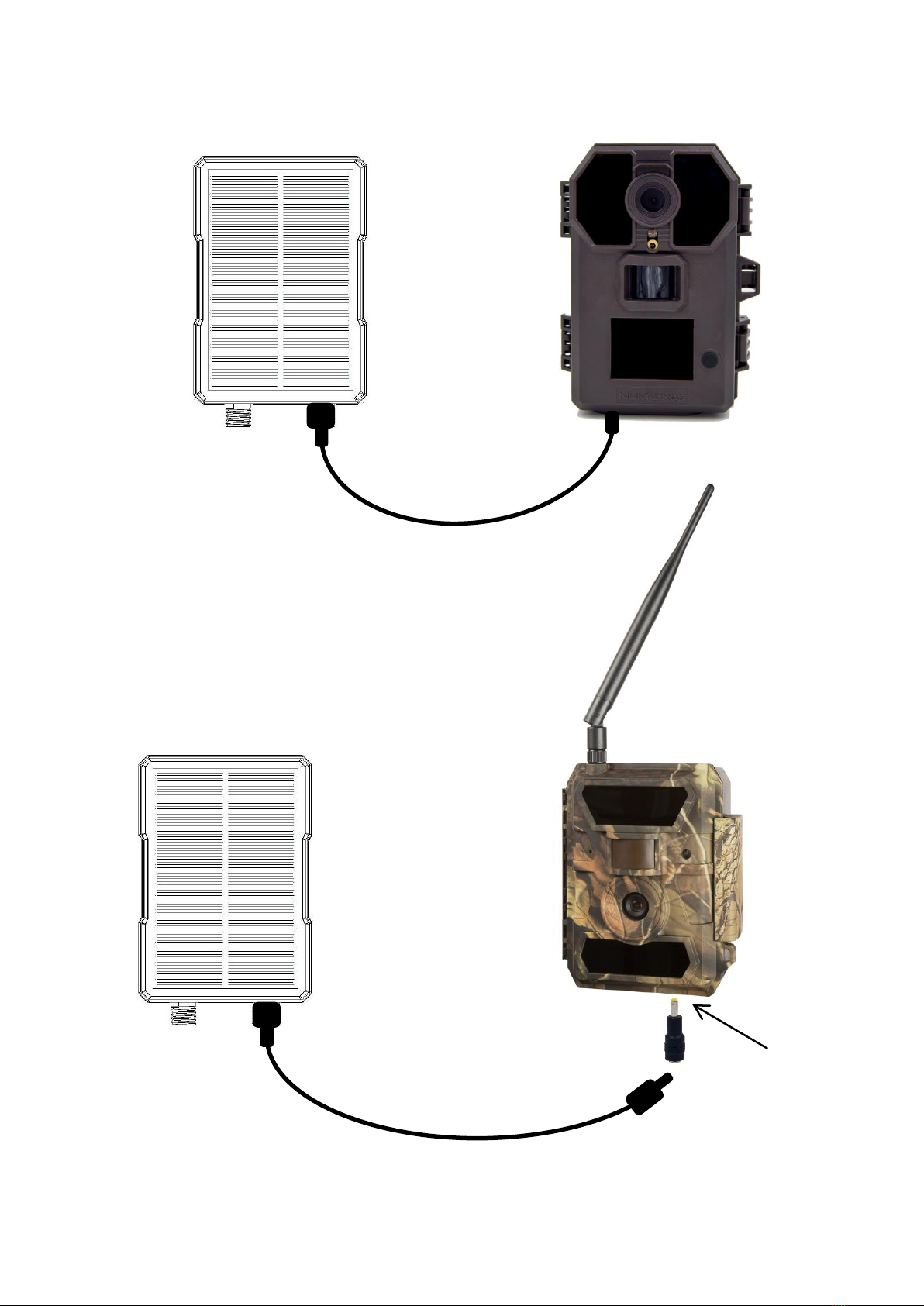

Câble de sortie
Prise de
sortie
Piège photographique
PIE1023
Câble de sortie
Prise de
sortie
Prise
d’alimentation
externe
Adaptateur
pour PIE1023
Piège photographique
PIE1009 ou PIE1010 ou PIE1025 ou PIE1027
Prise d’alimentation
externe

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 6/40
Charge
Bien que charger la batterie avant la mise en place du panneau solaire sur le terrain ne soit pas exigé,
celle-ci est seulement chargée à la moitié de sa capacité lorsqu’elle quitte l’usine. Par conséquent, il est
important de la charger complètement avant d’utiliser le panneau solaire. Nous vous encourageons
fortement à charger la batterie dès l’achat.
La batterie peut être chargée grâce à l’énergie solaire ou à l’aide de l’adaptateur secteur fourni.
Chargement sur secteur
La batterie interne peut être chargée sur n’importe quelle prise secteur à l’aide de l’adaptateur secteur
fourni. Connectez l’adaptateur à la prise d’entrée du panneau solaire. Puis, branchez l’adaptateur à une prise
secteur pour commencer le chargement. Le témoin lumineux s’allume en rouge fixe pour indiquer que la
charge est en cours. Quand le témoin lumineux s’éteint, cela signifie que la batterie est complètement
chargée. Une charge complète de la batterie interne prend environ 3h30.
N’utilisez pas d’autre adaptateur que celui qui vous a été fourni avec le panneau solaire pour recharger la
batterie.
Chargement à l’aide du panneau solaire
La batterie interne peut être chargée en utilisant l’énergie solaire. Pour obtenir les meilleurs résultats, placez
le panneau solaire à la lumière directe. Le témoin lumineux du panneau solaire clignote en vert pour indiquer
que le chargement est en cours. Quand le témoin lumineux s’éteint, cela indique que la batterie est
complétement chargée. Une charge complète de la batterie interne prend environ 11 heures.
La qualité de la lumière solaire joue un grand rôle dans la rapidité de chargement de la batterie. En cas de
ciel nuageux, le temps de charge sera plus long. Plus la lumière est intense, plus la charge est rapide.
Précautions d’emploi
Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des
capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance,
s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil
en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants
ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être
effectués par des enfants sans surveillance.
Vous devez charger complètement la batterie au moins une fois tous les trois mois notamment
quand vous n’utilisez pas le produit pendant une longue période.
Ne nettoyez pas le panneau solaire avec des liquides volatiles tels que diluant ou benzine ou avec des
détergents forts. Utilisez un chiffon doux légèrement humidifié avec de l’eau.
Ne griffez pas la surface du panneau solaire avec un objet pointu.
Ne faites pas tomber le panneau solaire.
Ne tentez pas d’ouvrir, de démonter ou de réparer le panneau solaire.
N’ouvrez pas le panneau solaire pour effectuer des réparations. Ceci pourrait causer de sérieux
dommages à l’appareil et annulerait votre garantie.

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 7/40
N’exposez pas le panneau solaire à une chaleur extrême, comme par exemple en le laissant sur le
tableau de bord d’un véhicule par temps chaud.
Gardez le panneau solaire éloigné du feu.
Pour charger la batterie, n’utilisez pas d’autre adaptateur que celui qui vous a été fourni lors de
l’achat du panneau solaire.
Ne « surchargez » pas l’appareil. Déconnectez-le dès que la charge est complète (quand le témoin
lumineux indicateur de charge s’éteint).
Si vous rechargez la batterie à l’aide de l’adaptateur secteur, ne laissez pas le panneau solaire branché
toute la nuit car cela pourrait endommager la batterie.
Stockez l’appareil dans un endroit à l’abri de la poussière, de l’humidité et des températures
extrêmes.
Utilisez l’appareil uniquement avec les sources d’énergie recommandées.
Quand vous ne l’utilisez pas, déconnectez-le des sources d’énergie.
En cas de dysfonctionnement
Avant d’attribuer une panne à l’appareil, prenez soin de relire ce guide et assurez-vous que le problème n’est
pas dû à une erreur d’utilisation.
Si le problème persiste, appelez le service après-vente NUM’AXES au 02 38 63 64 40. Avec l’aide de nos
techniciens, de nombreux problèmes peuvent être résolus par téléphone.
Selon l’ampleur du dysfonctionnement, vous devrez peut-être retourner votre produit au service après-
vente NUM’AXES afin qu’il soit réparé et testé.
Ne retournez pas votre produit à votre distributeur. Retournez-le à l’adresse suivante :
NUM’AXES –Service après-vente
Z.A.C. des Aulnaies –745 rue de la Bergeresse –C.S. 30157
45161 OLIVET CEDEX –FRANCE
Pour toutes réparations, le service après-vente NUM’AXES a impérativement besoin :
de votre produit complet
de la preuve d’achat (facture ou ticket de caisse)
Si vous omettez l’un de ces éléments, le service après-vente NUM’AXES vous facturera la réparation.
Garantie
NUM’AXES garantit le produit contre les défauts de fabrication pendant les 2 années qui suivent
l’acquisition.
Les frais de transport aller-retour du produit sont à la charge exclusive de l’acheteur.
Conditions de garantie
1 -La garantie sera assurée uniquement si la preuve d’achat (facture ou ticket de caisse) est présentée
sans rature à NUM’AXES.
2 -Cette garantie ne couvre aucun des points suivants :
les risques de transport directs ou indirects liés au retour du produit chez NUM’AXES,

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 8/40
l’endommagement du produit résultant :
de la négligence ou faute de l’utilisateur,
d’une utilisation contraire aux instructions ou non prévue,
de réparations faites par des réparateurs non agréés,
la perte ou le vol.
3 -Si le produit est reconnu défectueux, NUM’AXES le réparera ou l’échangera selon son choix.
4 -NUM’AXES ne pourra être tenu pour responsable des dommages qui pourraient résulter d’une
mauvaise utilisation ou d’une panne du produit.
5 -NUM’AXES se réserve le droit de modifier les caractéristiques de ses produits en vue d’y apporter
des améliorations techniques ou de respecter de nouvelles réglementations.
6 -Les informations contenues dans ce guide peuvent faire l’objet de modifications sans préavis.
7 -Photos et dessins non contractuels.
Collecte et recyclage de votre appareil en fin de vie
Le pictogramme apposé sur votre produit signifie que l’équipement ne peut être mêlé aux ordures
ménagères.
Il doit être remis à un point de collecte approprié pour le traitement, la valorisation et le recyclage des
déchets électroniques ou rapporté chez votre distributeur.
En adoptant cette démarche, vous faites un geste pour l’environnement, vous contribuez à la préservation
des ressources naturelles et à la protection de la santé humaine.
Pour plus d’informations sur les lieux de collecte des équipements usagés, vous pouvez contacter votre
mairie, le service de traitement des déchets ménagers ou nous retourner le produit.
Conformité aux normes européennes
Cet équipement est conforme aux normes européennes.
Directive 2014/30/UE relative à l’harmonisation des législations des Etats membres
concernant la compatibilité électromagnétique
EN 55022 : 2010/AC : 2011, EN 61000-3-2 : 2014, EN 61000-3-3 : 2013, EN 55024 : 2010
Directive 2011/65/UE relative à la limitation de l’utilisation de certaines
substances dangereuses dans les équipements électriques et électroniques (RoHS)
EPA3050B : 1996, EN1122B : 2001, EPA3052 : 1996
EPA3060A : 1996, EPA7196A : 1992, EPA3540C : 1996
EPA8270D : 2007, IEC62321 : 2008

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 9/40
Z.A.C. des Aulnaies
745 rue de la Bergeresse
C.S. 30157
45161 OLIVET CEDEX - FRANCE
Tél. [phone] / Fax [phone]
www.numaxes.com
[email protected]m

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 10/40
Thank you for choosing a NUM’AXES product.
Please read this manual carefully before setting up and using this product.
Pay close attention to all the instructions
and keep this user’s manual for future reference.
This product is a solar panel with internal battery. The solar panel converts the sun’s energy to electricity,
which is then stored in the internal rechargeable battery. This solar panel is durable, waterproof and easy to
use.
The built-in high capacity lithium polymer internal battery can be charged using solar light or the included
AC/DC adaptor.
The solar panel is especially suitable for NUM’AXES trail cameras of the following models:
PIE1009, PIE1010, PIE1023, PIE1025 and PIE1027.
If you use this solar panel with devices other than the PIE1009, PIE1010, PIE1023, PIE1025 and PIE1027
NUM’AXES trail cameras, please carefully check your product manual and contact your device supplier to
ensure compatibility before connecting. NUM’AXES assumes no responsibility for any damages that may
happen with the improper operation of this product.
Package contents
① Solar panel
③ Mounting bracket
⑤ Output cable
② AC/DC power adaptor
④ PIE1023 trail camera adaptor
⑥ Mounting strap
①
②
③
⑤
⑥
④

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 11/40
General features
High-efficiency power supply –This solar panel is safe and reliable. It can power your trail camera
for a long time and, at the same time, can automatically convert light energy into electrical energy
and store it into the internal battery day after day.
Safe and reliable –Designed with overcharge and over discharge protection, protecting the battery
and ensuring its long-term use and reliability.
Environmental protection, energy conservation –Use of green energy, solar energy. Contributes to
environmental protection.
Compact and portable –Its small and compact design makes it easy to carry with you anywhere you
go.
Waterproof and durable –Waterproof design suitable for outdoor use.
Easy to use –Comes with adjustable easy-to-use mount, giving the panel an all-angle access to direct
sunlight. Whenever and wherever, you can very conveniently charge you device.
Applications
Power supply where electricity is unavailable.
Back-up power supply for uninterrupted operation for electronic devices.
Specifications
Electrical
specifications
Input voltage / current
912V / 1A2A
Output voltage / current
7.4V8.4V / 1.8A
USB output voltage / current
5V / 1A2A
Built-in lithium polymer battery
7.4V / 2800mAh
Charging indicator light
INPUT
912V / 1A2A
OUTPUT
7.4V8.4V / 1.8A
WARNING
The side that connects
with the power cable
must face down, so as
to prevent water
damage in case of rain.

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 12/40
Electrical
specifications
Solar panel
3.3W (9.5V / 270mAh)
Solar energy conversion efficiency
> 18%
AC/DC power adaptor
Input: 100-240V 50/60Hz
Output: DC 10V 1.5A
Charging time
From 7 to 11h using solar light
From 2 to 3h30 using AC adaptor
Output plug
5.5 mm x 2.1 mm
Dimensions of solar panel
L 195 mm x W 125 mm x H 19 mm
L 7.7 in. x W 4.9 in. x H 0.7 in.
Weight of solar panel
290 g / 10.2 OZ.
Mounting
Strap, bracket
Operation temperature
-30°C +70°C / -22°F +158°F
Operation humidity
5% 95%
Tightness
IP66
Mounting
Adjust the angle of the bracket so that the solar panel is directly facing the sun. Generally in the northern
hemisphere, this means the panel is facing south. For a maximized performance, ensure the solar panel is
facing south, in an un-shaded position and ideally tilted at a 45 degree angle. This will prevent the need to
change its orientation every season and ensure its continued efficiency. However, please note that the ideal
orientation depends on the specific situation of the set-up site.
Do not install the solar panel in a location where the sunlight may be blocked from getting to the panel.
NOTE: The side that connects with the power cable must face down, so as to prevent water damage in
case of rain.
Connecting
Plug one end of the output cable into the output socket of the panel (at the right side of solar panel), and
then plug the other end into the external power port of your NUM’AXES trail camera. If the internal battery
of the solar panel is charged, the camera will be immediately powered.
WARNING
Use of the solar panel with a NUM’AXES trail camera (model PIE1009, PIE1010, PIE1023, PIE1025 or
PIE1027): It is strongly recommended that the batteries be installed inside the camera even when
connected with the solar panel. Otherwise, the camera may stop operating due to power shortage.
During intensive use of the camera, the internal battery may not be charged fast enough, and
therefore, the solar panel is not ideal to be used alone without the batteries.
The solar panel is NEVER to be used in parallel connection with any other power sources, any
damages resulting from this incorrect usage will not be covered by the warranty.

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 13/40
Output
socket
Trail camera
PIE1023
Adaptor for
PIE1023
Trail camera
PIE1009 or PIE1010 or PIE1025 or PIE1027
Output
socket
Output cable
External
power port
Output cable
External
power port

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 14/40
Charging
Although charging the battery before putting the solar panel in the field is not required, it is only charged
about half of its capacity when it leaves the factory. Therefore, it is important to completely charge the
battery before using the solar panel. We strongly encourage you to charge it upon purchase.
The battery can be charged using solar power or the supplied power adaptor.
AC charging
The internal battery can be charged by any standard AC wall outlet using the supplied AC/DC adaptor.
Connect the AC/DC adaptor to the input socket of the solar panel. Next, plug the AC/DC adaptor into any
standard AC wall outlet to begin charging. The charging indicator light will glow solid red to indicate charging
is in progress. When the charging indicator light turns off, it means the battery is fully charged. The internal
battery will take about 3h30 to fully charge.
Do not use any other AC/DC adaptor than the one provided to charge the battery of the solar panel.
Solar charging
The internal battery can be charged using solar energy. For best results, place the solar panel in direct
sunlight. The charging indicator light flashes in green to indicate charging is in progress. When the charging
indicator light turns off, it means the battery is fully charged. The internal battery will take about 11h to fully
charge.
The direct sunlight quality plays a key role in determining the speed of charge. Cloudy days will increase the
time needed to charge the internal battery. The brighter the sunlight, the faster the charge.
Cautions for use
This device can be used by children aged 8+ and also disabled people, sensory or mentally
handicapped people or people without knowledge or experience provided they stay under strict
supervision or they have received sufficient instructions on how to use the device safely, and
potential risks have been evaluated. Children shall not play with the device. Cleaning and
maintenance by user shall not be done by children without surveillance.
Please fully charge the battery at least once every three months especially when storing the
product for long periods.
Do not clean the solar panel with volatile liquids such as solvent, cleaning fluids or strong detergent.
Use a soft cloth slightly moistened with water.
Do not scratch the surface of the solar panel with a sharp object.
Do not drop the solar panel.
Do not attempt to disassemble or service the solar panel.
Do not open the solar panel for service. This could cause serious damage to the device and will void
the warranty.
Do not expose the solar panel to extreme heat, such as leaving it on a car dashboard in hot weather.
Keep it away from fire.
Do not use any other AC/DC adaptor than the one provided to charge the battery.
Do not overcharge the device. Disconnect it as soon as possible after the charge is complete (when
the charging indicator light turns off).

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 15/40
If you charge the product using the AC/DC adaptor, do not leave it plugged in overnight as damage
to the internal battery may occur.
Store in a safe place free from dust, liquid and extreme temperatures.
Only use this device with the recommended power sources.
When not in use, please disconnect from power sources.
Troubleshooting
Should your product stop working or develop a fault, first read this guide over and check you are using the
product correctly.
If the problem persists, contact your distributor or check out on www.numaxes.com.
You can also contact NUM’AXES at +33.2.38.69.96.27 or by e-mail [email protected].
Depending on the extent of the malfunction, you may have to return the product for service and repair.
For all repairs, please supply the following:
the complete product
the proof of purchase (invoice or sales receipt)
If you omit one of these items, the after sales service will have to invoice you for any repair cost incurred.
Guarantee
NUM’AXES guarantees the product against production defects for two years after purchase.
All postage and packing charges will be the purchaser’s sole responsibility.
Guarantee conditions
1 -The guarantee will be valid only if the proof of purchase (invoice or sales receipt), without
cancellation, is submitted to the distributor or to NUM’AXES. The guarantee is limited to the original
purchaser.
2 -This guarantee does not cover the following:
direct or indirect risks incurred when sending the article back to the distributor or to
NUM’AXES,
damage to the product caused by:
negligence or incorrect use,
use contrary to the instructions or not envisioned therein,
repairs performed by unauthorized persons,
loss or theft.
3 -If the product is found to be defective, NUM’AXES will either decide to repair or to replace it.
4 -No claim may be advanced against NUM’AXES, particularly in relation to incorrect use or breakdown.
5 -NUM’AXES reserves the right to modify the characteristics of its products with a view to making
technical improvements or to comply with new regulations.
6 -The information contained in this guide may be subject to amendment without prior notice.
7 -Photos and drawings are not contractual.

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 16/40
Collection and recycling of your device at the end of its life
The pictogram which appears on your product means that this one can not be thrown with household
refuse.
You have to bring the device to a collection location suitable for treatment, development, recycling of
electronic wastes or bring it back to your distributor.
Adopting this process, you do something for the environment; you contribute to the preservation of natural
resources and to the protection of human health.
EC compliance
This equipment complies with EC standards
Directive 2014/30/EU on the harmonisation of the laws of the Member States
relating to electromagnetic compatibility
EN 55022: 2010/AC: 2011, EN 61000-3-2: 2014, EN 61000-3-3: 2013, EN 55024: 2010
Directive 2011/65/EU on the restriction of the use of certain hazardous substances
in electrical and electronic equipment (RoHS)
EPA3050B: 1996, EN1122B: 2001, EPA3052: 1996
EPA3060A: 1996, EPA7196A: 1992, EPA3540C: 1996
EPA8270D: 2007, IEC62321: 2008
Z.A.C. des Aulnaies
745 rue de la Bergeresse
C.S. 30157
45161 OLIVET CEDEX - FRANCE
Tel. [phone] / Fax [phone]
www.numaxes.com
[email protected]

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 17/40
Gracias por adquirir un producto NUM’AXES.
Lea detenidamente este manual antes de configurar y utilizar este producto.
Siga todas las instrucciones y guarde el presente manual para futuras consultas.
Este producto es un panel solar con batería interna. El panel solar convierte la energía solar en electricidad,
la cual se almacena posteriormente en la batería recargable interna. Este panel solar es resistente, estanco
y fácil de utilizar.
La batería interna de polímero de litio de alta capacidad puede cargarse utilizando la luz solar o el adaptador
CA/CC incluido.
El panel solar está especialmente indicado para los modelos de cámaras trampa PIE1009, PIE1010,
PIE1023, PIE1025 y PIE1027 de NUM’AXES.
Si utiliza este panel solar con otros aparatos que no sean las cámaras trampa PIE1009, PIE1010, PIE1023,
PIE1025 y PIE1027 de NUM’AXES, lea detenidamente las instrucciones de uso y contacte con el proveedor
del aparato para asegurarse de que sean compatibles antes de proceder a la conexión. NUM’AXES no asume
ninguna responsabilidad por los daños que pudieran derivar de un uso inadecuado de este producto.
Componentes del producto
①Panel solar
③Accesorios de fijación
⑤Cable de salida
②Adaptador eléctrico CA/CC
④ Adaptador para PIE1023
⑥Correa de fijación
①
②
③
⑤
⑥
④

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 18/40
Funciones generales
Alimentación eléctrica de alta eficacia –Este panel solar es seguro y fiable. Puede alimentar su
cámara trampa durante un largo periodo y, al mismo tiempo, puede transformar automáticamente
la energía solar en energía eléctrica y almacenarla en la batería interna cada día.
Seguro y fiable –Diseñado con protección contra las sobrecargas y las descargas excesivas, de modo
que protege la batería y garantiza su larga vida útil y su fiabilidad.
Protección medioambiental y ahorro energético –Uso de energía verde, energía solar. Contribuye
a la protección medioambiental.
Compacto y portátil –Su diseño reducido y compacto permite transportarlo fácilmente a cualquier
lugar.
Estanco y resistente –Su diseño estanco está indicado para un uso en exterior.
Fácil de utilizar –Viene equipado con un sistema de fijación ajustable y fácil de instalar. Permite
orientar el panel hacia la luz directa del sol. Puede cargar el aparato con gran facilidad, en todo
momento y en cualquier lugar.
Aplicaciones
Alimentación eléctrica donde no hay electricidad.
Reserva de energía para un funcionamiento continúo de dispositivos electrónicos.
Especificaciones
Especificaciones
Eléctricas
Tensión / corriente de entrada
9 12 V / 1 A 2 A
Tensión / corriente de salida
7,4 V 8,4 V / 1,8 A
Tensión / corriente de salida USB
5 V / 1 A 2 A
Batería de polímero de litio integrada
7,4 V / 2800 mAh
Indicador luminoso de carga
ENTRADA
9 12 V / 1 A 2 A
SALIDA
7,4 V 8,4 V / 1,8 A
ADVERTENCIA
El lado en el que se
conecta el cable
eléctrico debe estar
hacia abajo para evitar
daños debidos al agua
en caso de lluvia.

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 19/40
Especificaciones
Eléctricas
Panel solar
3,3 W (9,5 V / 270 mAh)
Eficacia de conversión de energía
solar
> 18 %
Adaptador eléctrico CA/CC
Entrada: 100-240 V 50/60 Hz
Salida: 10 VCC 1,5 A
Tiempo de carga
De 7h hasta 11h con luz solar
De 2h hasta 3h30 con adaptador CA
Toma de salida
5,5 mm x 2,1 mm
Dimensiones del panel solar
195 mm x 125 mm x 19 mm
Peso del panel solar
290 g
Montaje
Correa, soporte de fijación
Temperatura de funcionamiento
-30°C +70°C / -22°F +158°F
Humedad de funcionamiento
5 % 95 %
Estanqueidad
IP66
Montaje
Ajuste el ángulo del soporte de fijación de modo que el panel solar quede mirando directamente al sol. Por
lo general, en el hemisferio norte, esto significa que el panel estará apuntando al sur. Para una eficacia
máxima, asegúrese de que el panel solar está orientado hacia el sur, en un lugar sin sombra y, de ser posible,
con una inclinación de 45 grados de preferencia. De este modo, evitará tener que cambiar la orientación
cada temporada y la eficacia será constante. No obstante, tenga en cuenta que la orientación ideal depende
de la situación específica del lugar donde se instala.
No monte el panel solar en un lugar donde la luz solar no pudiera llegar.
NOTA: el lado en el que se conecta el cable eléctrico debe estar hacia abajo para evitar daños debidos al
agua en caso de lluvia.
Conexión
Conecte un extremo del cable de salida a la toma de salida del panel (en el lado derecho del panel solar) y el
otro extremo a la toma eléctrica externa de su cámara trampa NUM’AXES. Si la batería interna del panel
solar está cargada, la cámara recibirá electricidad de inmediato.
ADVERTENCIA
Uso del panel solar con una cámara trampa NUM’AXES (modelo PIE1009, PIE1010, PIE1023, PIE1025
o PIE1027): se recomienda encarecidamente instalar pilas dentro de la cámara incluso cuando esté
conectada al panel solar. De lo contrario, la cámara podría dejar de funcionar debido a una falta de
energía eléctrica. En caso de uso intensivo de la cámara, la batería podría no cargarse lo
suficientemente rápido y, por consiguiente, no conviene utilizar el panel solar solo sin las pilas.
El panel solar NUNCA tiene que utilizarse en conexión paralela con otras fuentes de alimentación. La
garantía no cubre ningún daño que resulte de este uso incorrecto.

Panneau solaire avec batterie intégrée –Grand modèle –NGPIEACC021 –indice A –avril 2018 20/40
Cable de salida
Toma de
salida
Cámara trampa
PIE1023
Adaptador
para PIE1023
Cámara trampa
PIE1009 o PIE1010 o PIE1025 o PIE1027
Toma eléctrica
externa
Cable de salida
Toma de
salida
Toma eléctrica
externa
