Num'axes NGPIEACC038 User manual

Guide panneau solaire 12 V –Ind. A –Octobre 2020 1/60
Panneau solaire 12 V avec batterie intégrée
12V solar panel with built-in battery
Panel solar 12 V con batería interna
Solarpanel 12 V mit integriertem Akku
Pannello solare 12 V con batteria integrata
Réf. NGPIEACC038
Guide d’utilisation ........................................................................ 2
User’s guide ............................................................................... 14
Manual de instrucciones ............................................................ 25
Gebrauchsanleitung ................................................................... 37
Manuale d’uso ........................................................................... 49

Guide panneau solaire 12 V –Ind. A –Octobre 2020 2/60
GUIDE D’UTILISATION
Nous vous remercions d’avoir choisi un produit de la
gamme NUM’AXES. Avant d’installer et d’utiliser votre
produit, lisez attentivement les explications de ce guide
que vous conserverez pour toute référence ultérieure.
Le panneau solaire NGPIEACC038 est spécialement adapté
pour les modèles de pièges photographiques NUM’AXES
suivants : PIE1023, PIE1037, PIE1046, PIE1051 et PIE1052.
Si vous utilisez le panneau solaire avec d’autres appareils
que les pièges photographiques NUM’AXES PIE1023,
PIE1037, PIE1046, PIE1051 et PIE1052 vérifiez avec
attention leur guide d’utilisation et contactez le fournisseur
de l’appareil pour vous assurer de sa compatibilité avec le
panneau solaire avant de les connecter. NUM’AXES ne
pourra être tenu pour responsable des dommages qui
pourraient survenir en cas de mauvaise utilisation du
produit.

Guide panneau solaire 12 V –Ind. A –Octobre 2020 3/60

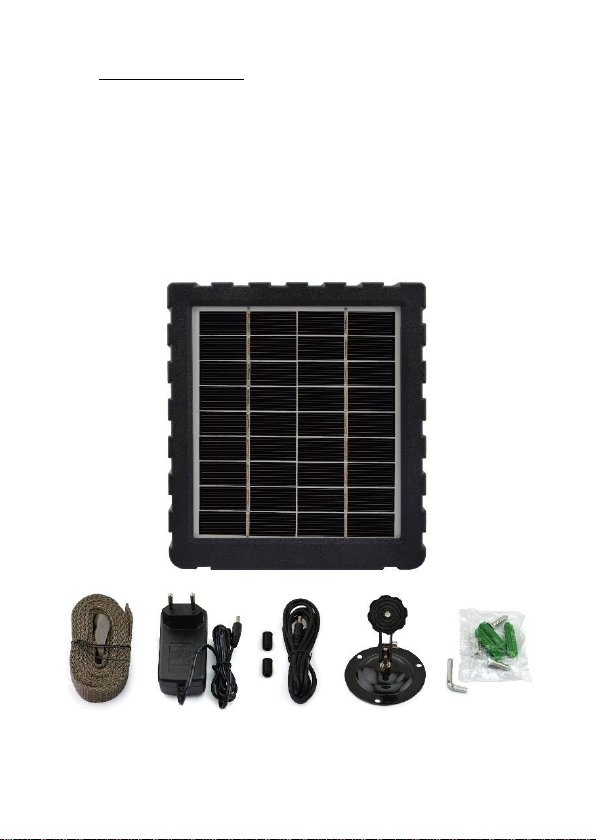

•Composition du produit
−1 panneau solaire
−1 câble de sortie
−1 système de fixation
−1 sangle de fixation
−1 bloc d’alimentation

Guide panneau solaire 12 V –Ind. A –Octobre 2020 4/60

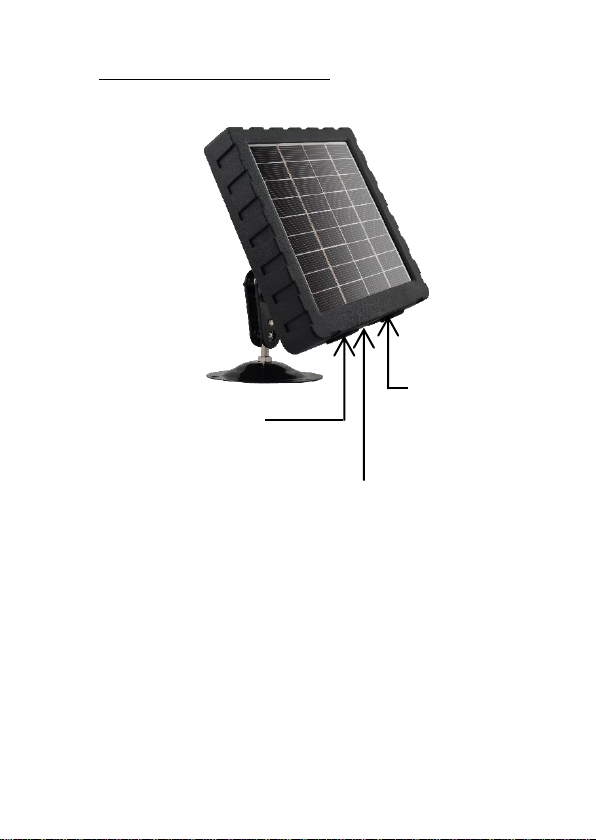

•Présentation du produit
Entrée (IN)
12 V
Sortie (OUT)
12 V
ATTENTION
Le côté sur lequel se branchent les câbles doit
toujours être positionné vers le bas, ceci afin
d’éviter tous dégâts dus à l’eau en cas de pluie.
Bouton Marche/Arrêt

Guide panneau solaire 12 V –Ind. A –Octobre 2020 5/60
•Caractéristiques techniques
Batterie intégré
7,4 V / 1500 mAh
Puissance de sortie
maximale du
panneau solaire
2 W
Tension de sortie
12 V
Courant de sortie
maximum
1600 mA
Méthodes
de charge
1. Grâce à l’énergie solaire
2. Grâce au bloc d’alimentation
fourni
Bloc d’alimentation
Entrée :
100-240 V ~50/60 Hz 0,8 A
Sortie : 12 V 2 A 24 W
Etanchéité
IP54
Température de
fonctionnement
Entre -30°C et +70°C
Taux d’humidité de
fonctionnement
Entre 5% et 95%
Dimensions du
panneau solaire
H 157 x L 141 x P 27 mm

Guide panneau solaire 12 V –Ind. A –Octobre 2020 6/60
•Connexion du panneau solaire au piège
photographique
Branchez l’une des extrémités du câble de sortie à la prise
de sortie du panneau solaire (OUT) puis branchez l’autre
extrémité du câble à la prise d’alimentation externe de
votre piège photographique NUM’AXES. Appuyez sur le
bouton ON/OFF du panneau solaire pour le mettre en
marche.
Si la batterie interne du panneau solaire est chargée, le
piège photographique sera immédiatement alimenté.
Il est fortement recommandé d’installer des piles dans le
piège photographique même quand celui-ci est connecté au
panneau solaire. Sinon, le piège photographique pourrait
s’arrêter de fonctionner à cause d’un manque d’énergie. En
cas d’usage intensif du piège, la batterie du panneau solaire
pourrait ne pas se charger suffisamment vite et, par
conséquent, il n’est pas idéal d’utiliser le panneau solaire
seul sans les piles.
•Charge de la batterie du panneau solaire
Il est important de charger complètement la batterie
interne avant d’utiliser le panneau solaire. Nous vous
encourageons à charger la batterie dès l’achat.

Guide panneau solaire 12 V –Ind. A –Octobre 2020 7/60
La batterie peut être chargée grâce à l’énergie solaire ou à
l’aide du bloc d’alimentation fourni.
‒Charge grâce à l’énergie solaire
Pour obtenir les meilleurs résultats, placez le panneau
solaire à la lumière directe. La qualité de la lumière joue un
grand rôle dans la rapidité de chargement de la batterie. En
cas de ciel nuageux, le temps de charge sera plus long. Plus
la lumière est intense, plus la charge est rapide.
‒Charge sur secteur avec le bloc d’alimentation fourni
Connectez le bloc d’alimentation à la prise d’entrée du
panneau solaire (IN) puis branchez-le à une prise secteur
pour commencer le chargement.
N’utilisez pas d’autre bloc d’alimentation que celui qui
vous a été fourni avec le panneau solaire pour recharger la
batterie interne.
•Installation
Ajustez l’angle du support de fixation de façon à ce que le
panneau solaire soit face au soleil. Généralement dans
l’hémisphère nord, cela signifie que le panneau est face au
sud. Pour une performance maximale, assurez-vous que le
panneau est face au sud, à un emplacement non ombragé
et idéalement avec une inclinaison de 45 degrés. Ceci

Guide panneau solaire 12 V –Ind. A –Octobre 2020 8/60
évitera que vous ayez à changer l’orientation du panneau à
chaque saison et assurera une efficacité constante.
Cependant, veuillez noter que l’orientation idéale dépend
de la situation spécifique du lieu d’installation.
N’installez pas le panneau solaire à un emplacement où la
lumière du soleil risque d’être empêchée d’atteindre le
panneau.
•Précautions d’emploi
−Cet appareil peut être utilisé par des enfants âgés d’au
moins 8 ans et par des personnes ayant des capacités
physiques, sensorielles ou mentales réduites ou
dénuées d’expérience ou de connaissance, s’ils (si elles)
sont correctement surveillé(e)s ou si des instructions
relatives à l’utilisation de l’appareil en toute sécurité
leur ont été données et si les risques encourus ont été
appréhendés. Les enfants ne doivent pas jouer avec
l’appareil. Le nettoyage et l’entretien par l’usager ne
doivent pas être effectués par des enfants sans
surveillance.
−Vous devez charger complètement la batterie au moins
une fois tous les trois mois notamment quand vous
n’utilisez pas le produit pendant une longue période.
−Ne nettoyez pas le panneau solaire avec des liquides
volatiles tels que diluant ou benzine ou avec des

Guide panneau solaire 12 V –Ind. A –Octobre 2020 9/60
détergents forts. Utilisez un chiffon doux légèrement
humidifié avec de l’eau.
−Ne griffez pas la surface du panneau solaire avec un
objet pointu.
−Ne faites pas tomber le panneau solaire.
−Ne tentez pas d’ouvrir, de démonter ou de réparer le
panneau solaire.
−N’ouvrez pas le panneau solaire pour effectuer des
réparations. Ceci pourrait causer de sérieux dommages
à l’appareil et annulerait votre garantie.
−N’exposez pas le panneau solaire à une chaleur extrême,
comme par exemple en le laissant sur le tableau de bord
d’un véhicule par temps chaud.
−Gardez le panneau solaire éloigné du feu.
−Pour charger la batterie interne, n’utilisez pas d’autre
bloc d’alimentation que celui qui vous a été fourni lors
de l’achat du panneau solaire.
−Ne « surchargez » pas l’appareil. Déconnectez-le dès
que la charge est complète.
−Si vous rechargez la batterie à l’aide de l’adaptateur
secteur, ne laissez pas le panneau solaire branché toute
la nuit car cela pourrait endommager la batterie.
−Stockez l’appareil dans un endroit à l’abri de la
poussière, de l’humidité et des températures extrêmes.
−Utilisez l’appareil uniquement avec les sources d’énergie
recommandées.

Guide panneau solaire 12 V –Ind. A –Octobre 2020 10/60
−Quand vous ne l’utilisez pas, déconnectez-le des sources
d’énergie.
•En cas de dysfonctionnement
Avant d’attribuer une panne à l’appareil, prenez soin de
relire ce guide et assurez-vous que le problème n’est pas dû
à une erreur d’utilisation.
Si le problème persiste, appelez le service après-vente
NUM’AXES au 02 38 63 64 40. Avec l’aide de nos
techniciens, de nombreux problèmes peuvent être résolus
par téléphone.
Selon l’ampleur du dysfonctionnement, vous devrez peut-
être retourner votre produit au service après-vente
NUM’AXES afin qu’il soit réparé et testé.
Ne retournez pas votre produit à votre distributeur.
Retournez-le à l’adresse suivante :
NUM’AXES – Service après-vente
Z.A.C. des Aulnaies –745 rue de la Bergeresse –C.S. 30157
45161 OLIVET CEDEX –FRANCE
Pour toutes réparations, le service après-vente NUM’AXES
a impérativement besoin :
−de votre produit complet
−de la preuve d’achat (facture ou ticket de caisse)

Guide panneau solaire 12 V –Ind. A –Octobre 2020 11/60
Si vous omettez l’un de ces éléments, le service après-vente
NUM’AXES vous facturera la réparation.
•Garantie
NUM’AXES garantit le produit contre les défauts de
fabrication pendant les 2 années qui suivent l’acquisition.
Les frais de transport aller-retour du produit sont à la charge
exclusive de l’acheteur.
•Conditions de garantie
1 -La garantie sera assurée uniquement si la preuve
d’achat (facture ou ticket de caisse) est présentée sans
rature à NUM’AXES.
2 -Cette garantie ne couvre aucun des points suivants :
−les risques de transport directs ou indirects liés au
retour du produit chez NUM’AXES,
−l’endommagement du produit résultant :
−de la négligence ou faute de l’utilisateur,
−d’une utilisation contraire aux instructions ou
non prévue,
−de réparations faites par des réparateurs non
agréés,
−la perte ou le vol.

Guide panneau solaire 12 V –Ind. A –Octobre 2020 12/60
3 -Si le produit est reconnu défectueux, NUM’AXES le
réparera ou l’échangera selon son choix.
4 -NUM’AXES ne pourra être tenu pour responsable des
dommages qui pourraient résulter d’une mauvaise
utilisation ou d’une panne du produit.
5 -NUM’AXES se réserve le droit de modifier les
caractéristiques de ses produits en vue d’y apporter
des améliorations techniques ou de respecter de
nouvelles réglementations.
6 -Les informations contenues dans ce guide peuvent
faire l’objet de modifications sans préavis.
7 -Photos et dessins non contractuels.
•Collecte et recyclage de votre appareil en fin de vie
Le pictogramme apposé sur votre produit signifie que
l’équipement ne peut être mêlé aux ordures ménagères.
Il doit être remis à un point de collecte approprié pour le
traitement, la valorisation et le recyclage des déchets
électroniques ou rapporté chez votre distributeur.
En adoptant cette démarche, vous faites un geste pour
l’environnement, vous contribuez à la préservation des
ressources naturelles et à la protection de la santé humaine.
Pour plus d’informations sur les lieux de collecte des
équipements usagés, vous pouvez contacter votre mairie, le

Guide panneau solaire 12 V –Ind. A –Octobre 2020 13/60
service de traitement des déchets ménagers ou nous
retourner le produit.
•Conformité aux normes européennes
Cet équipement est conforme aux normes européennes.
Z.A.C. des Aulnaies - 745 rue de la Bergeresse
C.S. 30157
45161 OLIVET CEDEX - FRANCE
Tél. [phone] / Fax [phone]
www.numaxes.com
[email protected]

Guide panneau solaire 12 V –Ind. A –Octobre 2020 14/60
USER’S GUIDE
Thank you for choosing a NUM’AXES product.
Please read this manual carefully before setting up
and using this product. Pay close attention to all the
instructions and keep this user’s manual
for future reference.
The solar panel is especially suitable for NUM’AXES trail
cameras of the following models: PIE1023, PIE1037,
PIE1046, PIE1051 and PIE1052.
If you use this solar panel with devices other than the
PIE1023, PIE1037, PIE1046, PIE1051 and PIE1052
NUM’AXES trail cameras, please carefully check your
product manual and contact your device supplier to ensure
compatibility before connecting. NUM’AXESassumes no
responsibility for any damages that may happen with the
improper operation of this product.

Guide panneau solaire 12 V –Ind. A –Octobre 2020 15/60
•Package contents
−1 solar panel
−1 output cable
−1 mounting bracket
−1 mounting strap
−1 AC power adaptor

Guide panneau solaire 12 V –Ind. A –Octobre 2020 16/60
•Presentation of the product
Input (IN)
12V
Output (OUT)
12V
WARNING
The side that connects with the power cable
must face down, so as to prevent water
damage in case of rain.
ON/OFF button

Guide panneau solaire 12 V –Ind. A –Octobre 2020 17/60
•Technical specifications
Built-in battery
7.4V / 1500mAh
Solar panel max
output power
2W
Output voltage
12V
Max output
current
1600mA
Charging
methods
1. With solar energy
2. With AC power adaptor
AC power adaptor
Input: 100-240V ~50/60Hz 0.8A
Output: 12V 2A 24W
Watertightness
IP54
Operating
temperature
Between -30°C and +70°C
Between -22°F and +158°F
Operation
humidity
Between 5% and 95%
Dimensions
H 157 x W 141 x D 27 mm
•Connecting the solar panel to the trail camera
Plug one end of the output cable into the output socket of
the panel (OUT), and then plug the other end of the output

Guide panneau solaire 12 V –Ind. A –Octobre 2020 18/60
cable into the external power port of your NUM’AXES trail
camera. Press the solar panel ON/OFF button to switch it
on.
If the internal battery of the solar panel is charged, the
camera will be immediately powered.
It is strongly recommended that the batteries be installed
inside the camera even when connected to the solar panel.
Otherwise, the camera may stop operating due to power
shortage. During intensive use of the camera, the solar
panel internal battery may not be charged fast enough, and
therefore, it is recommended to equip the camera with
batteries for optimal performance.
•Charging the built-in battery
It’s important to completely charge the built-in battery
before using the solar panel. We strongly encourage you to
charge it upon purchase.
‒Solar charging
For best results, place the solar panel in direct sunlight. The
sunlight quality plays a key role in determining the speed of
charge. Cloudy days will increase the time needed to charge
the built-in battery. The brighter the sunlight, the faster the
charge.

Guide panneau solaire 12 V –Ind. A –Octobre 2020 19/60
‒AC charging
Connect the AC adaptor to the input socket of the solar
panel (IN). Next, plug the AC adaptor into any standard AC
wall outlet to begin charging.
Do not use any other AC adaptor than the one provided
with the solar panel to charge the built-in battery.
•Installation
Adjust the angle of the bracket so that the solar panel is
directly facing the sun. Generally in the northern
hemisphere, this means the panel is facing south. For a
maximized performance, ensure the solar panel is facing
south, in an un-shaded position and ideally tilted at a 45
degree angle. This will prevent the need to change its
orientation every season and ensure its continued
efficiency. However, please note that the ideal orientation
depends on the specific situation of the set-up site.
Do not install the solar panel in a location where the sunlight
may be blocked from getting to the panel.
•Cautions for use
−This device can be used by children aged 8+ and also
disabled people, sensory or mentally handicapped
people or people without knowledge or experience

Guide panneau solaire 12 V –Ind. A –Octobre 2020 20/60
provided they stay under strict supervision or they have
received sufficient instructions on how to use the device
safely, and potential risks have been evaluated. Children
shall not play with the device. Cleaning and maintenance
by user shall not be done by children without
surveillance.
−Please fully charge the battery at least once every three
months especially when storing the product for long
periods.
−Do not clean the solar panel with volatile liquids such as
solvent, cleaning fluids or strong detergent. Use a soft
cloth slightly moistened with water.
−Do not scratch the surface of the solar panel with a sharp
object.
−Do not drop the solar panel.
−Do not attempt to disassemble or service the solar
panel.
−Do not open the solar panel for service. This could cause
serious damage to the device and will void the warranty.
−Do not expose the solar panel to extreme heat, such as
leaving it on a car dashboard in hot weather.
−Keep it away from fire.
−Do not use any other AC adaptor than the one provided
to charge the battery.
−Do not overcharge the device. Disconnect it as soon as
possible after the charge is complete.
