Num'axes NGPIEACC033 User manual

Guide panneau solaire 6 V –Ind. A –Juillet 2020 1/56
Panneau solaire 6 V avec batterie intégrée
6V solar panel with built-in battery
Panel solar 6 V con batería interna
Solarpanel 6 V mit integriertem Akku
Pannello solare 6 V con batteria integrata
Réf. NGPIEACC033
Guide d’utilisation ........................................................................ 2
User’s guide ............................................................................... 13
Manual de instrucciones ............................................................ 23
Gebrauchsanleitung ................................................................... 34
Manuale d’uso ........................................................................... 45

Guide panneau solaire 6 V –Ind. A –Juillet 2020 2/56
GUIDE D’UTILISATION
Nous vous remercions d’avoir choisi un produit de la
gamme NUM’AXES. Avant d’installer et d’utiliser votre
produit, lisez attentivement les explications de ce guide
que vous conserverez pour toute référence ultérieure.
Le panneau solaire NGPIEACC033 est spécialement adapté
pour les modèles de pièges photographiques NUM’AXES
suivants : PIE1044, PIE1045 et PIE1048.
Si vous utilisez le panneau solaire avec d’autres appareils
que les pièges photographiques NUM’AXES PIE1044,
PIE1045 et PIE1048 vérifiez avec attention leur guide
d’utilisation et contactez le fournisseur de l’appareil pour
vous assurer de sa compatibilité avec le panneau solaire
avant de les connecter. NUM’AXES ne pourra être tenu
pour responsable des dommages qui pourraient survenir en
cas de mauvaise utilisation du produit.
•Composition du produit
−1 panneau solaire équipé d’un câble de sortie de 3 m
−1 système de fixation

Guide panneau solaire 6 V –Ind. A –Juillet 2020 3/56
•Présentation du produit
①Témoins lumineux
②Sortie
③Bouton Marche/Arrêt (ON/OFF)
④Port micro USB pour charger la batterie avec une
alimentation externe (5 V)
⑤Pas de vis pour système de fixation (filetage M6)
⑥Boussole
①
②
③
④
⑤
⑥

Guide panneau solaire 6 V –Ind. A –Juillet 2020 4/56
•Caractéristiques techniques
Batterie intégré
2 piles lithium 18650 3,7 V,
5200 mAh
Sortie maximum
6 V / 1 A
Protection contre les
surintensités de sortie
Protection contre les court-circuit
Méthodes de
charge
1. Grâce à l’énergie solaire
2. Grâce à une alimentation
externe (5 V)
Puissance de sortie
du panneau solaire
1,6 W
Courant de charge
du panneau solaire
320 mA
Modes de mise en
marche
1. Plus de 0,2 W de puissance
solaire est détectée.
2. Mise en marche manuelle.
3. Mise en charge détectée.
Triple protection de
la batterie
1. Protection contre les
décharges excessives : arrête
de se décharger lorsque la
tension est inférieure à 3,3 V.
2. Protection contre les
surtensions : arrête de se
charger lorsque la tension est
supérieure à 4,2 V.

Guide panneau solaire 6 V –Ind. A –Juillet 2020 5/56
3. Protection en fonction de la
température : arrête de se
charger lorsque la
température est supérieure à
65°C ou inférieure à 2°C.
Gestion de
l’alimentation
1. Arrête le chargement invalide
2. Taux de conversion de sortie
supérieur à 91%
Conditions
standard
1000 W/m², 25°C, AM1.5
Câble de sortie
Longueur : 3 m
Pas de vis
Filetage M6
Durée d’une charge
complète
5 jours avec des journées
ensoleillées
•Fonctionnement
Mise en marche
Appuyez sur le bouton ON/OFF, un témoin lumineux rouge
s’allume. Cela signifie que le panneau solaire a été mis en
marche avec succès.
Mise à l’arrêt
Appuyez sur le bouton ON/OFF, le témoin lumineux rouge
s’éteint. Cela signifie que le panneau solaire a été mis à
l’arrêt avec succès.

Guide panneau solaire 6 V –Ind. A –Juillet 2020 6/56
•Connexion du panneau solaire au piège
photographique
Branchez l’extrémité du câble de sortie du panneau solaire
à la prise d’alimentation externe de votre piège
photographique NUM’AXES. Appuyez sur le bouton ON/OFF
du panneau solaire pour le mettre en marche (le panneau
se met en marche automatiquement quand la lumière du
soleil est détectée).
Si la batterie interne du panneau solaire est chargée, le
piège photographique sera immédiatement alimenté.
Il est fortement recommandé d’installer des piles dans le
piège photographique même quand celui-ci est connecté au
panneau solaire. Sinon, le piège photographique pourrait
s’arrêter de fonctionner à cause d’un manque d’énergie. En
cas d’usage intensif du piège, la batterie du panneau solaire
pourrait ne pas se charger suffisamment vite et, par
conséquent, il n’est pas idéal d’utiliser le panneau solaire
seul sans les piles.
L’énergie du panneau solaire est consommée en premier,
avant celle des piles.

Guide panneau solaire 6 V –Ind. A –Juillet 2020 7/56
•Installation
Ajustez l’angle du support de fixation de façon à ce que le
panneau solaire soit face au soleil. Généralement dans
l’hémisphère nord, cela signifie que le panneau est face au
sud. Pour une performance maximale, assurez-vous que le
panneau est face au sud, à un emplacement non ombragé
et idéalement avec une inclinaison de 45 degrés. Ceci
évitera que vous ayez à changer l’orientation du panneau à
chaque saison et assurera une efficacité constante.
Cependant, veuillez noter que l’orientation idéale dépend
de la situation spécifique du lieu d’installation.
N’installez pas le panneau solaire à un emplacement où la
lumière du soleil risque d’être empêchée d’atteindre le
panneau.
•Précautions d’emploi
−Cet appareil peut être utilisé par des enfants âgés d’au
moins 8 ans et par des personnes ayant des capacités
physiques, sensorielles ou mentales réduites ou
dénuées d’expérience ou de connaissance, s’ils (si elles)
sont correctement surveillé(e)s ou si des instructions
relatives à l’utilisation de l’appareil en toute sécurité
leur ont été données et si les risques encourus ont été
appréhendés. Les enfants ne doivent pas jouer avec

Guide panneau solaire 6 V –Ind. A –Juillet 2020 8/56
l’appareil. Le nettoyage et l’entretien par l’usager ne
doivent pas être effectués par des enfants sans
surveillance.
−Vous devez charger complètement la batterie au moins
une fois tous les trois mois notamment quand vous
n’utilisez pas le produit pendant une longue période.
−Ne nettoyez pas le panneau solaire avec des liquides
volatiles tels que diluant ou benzine ou avec des
détergents forts. Utilisez un chiffon doux légèrement
humidifié avec de l’eau.
−Ne griffez pas la surface du panneau solaire avec un
objet pointu.
−Ne faites pas tomber le panneau solaire.
−Ne tentez pas d’ouvrir, de démonter ou de réparer le
panneau solaire.
−N’ouvrez pas le panneau solaire pour effectuer des
réparations. Ceci pourrait causer de sérieux dommages
à l’appareil et annulerait votre garantie.
−N’exposez pas le panneau solaire à une chaleur extrême,
comme par exemple en le laissant sur le tableau de bord
d’un véhicule par temps chaud.
−Gardez le panneau solaire éloigné du feu.
−Stockez l’appareil dans un endroit à l’abri de la
poussière, de l’humidité et des températures extrêmes.
−Utilisez l’appareil uniquement avec les sources d’énergie
recommandées.

Guide panneau solaire 6 V –Ind. A –Juillet 2020 9/56
−Quand vous ne l’utilisez pas, déconnectez-le des sources
d’énergie.
•En cas de dysfonctionnement
Avant d’attribuer une panne à l’appareil, prenez soin de
relire ce guide et assurez-vous que le problème n’est pas dû
à une erreur d’utilisation.
Si le problème persiste, appelez le service après-vente
NUM’AXES au 02 38 63 64 40. Avec l’aide de nos
techniciens, de nombreux problèmes peuvent être résolus
par téléphone.
Selon l’ampleur du dysfonctionnement, vous devrez peut-
être retourner votre produit au service après-vente
NUM’AXES afin qu’il soit réparé et testé.
Ne retournez pas votre produit à votre distributeur.
Retournez-le à l’adresse suivante :
NUM’AXES – Service après-vente
Z.A.C. des Aulnaies –745 rue de la Bergeresse –C.S. 30157
45161 OLIVET CEDEX –FRANCE
Pour toutes réparations, le service après-vente NUM’AXES
a impérativement besoin :
−de votre produit complet
−de la preuve d’achat (facture ou ticket de caisse)

Guide panneau solaire 6 V –Ind. A –Juillet 2020 10/56
Si vous omettez l’un de ces éléments, le service après-vente
NUM’AXES vous facturera la réparation.
•Garantie
NUM’AXES garantit le produit contre les défauts de
fabrication pendant les 2 années qui suivent l’acquisition.
Les frais de transport aller-retour du produit sont à la charge
exclusive de l’acheteur.
•Conditions de garantie
1 -La garantie sera assurée uniquement si la preuve
d’achat (facture ou ticket de caisse) est présentée sans
rature à NUM’AXES.
2 -Cette garantie ne couvre aucun des points suivants :
−les risques de transport directs ou indirects liés au
retour du produit chez NUM’AXES,
−l’endommagement du produit résultant :
−de la négligence ou faute de l’utilisateur,
−d’une utilisation contraire aux instructions ou
non prévue,
−de réparations faites par des réparateurs non
agréés,
−la perte ou le vol.

Guide panneau solaire 6 V –Ind. A –Juillet 2020 11/56
3 -Si le produit est reconnu défectueux, NUM’AXES le
réparera ou l’échangera selon son choix.
4 -NUM’AXES ne pourra être tenu pour responsable des
dommages qui pourraient résulter d’une mauvaise
utilisation ou d’une panne du produit.
5 -NUM’AXES se réserve le droit de modifier les
caractéristiques de ses produits en vue d’y apporter
des améliorations techniques ou de respecter de
nouvelles réglementations.
6 -Les informations contenues dans ce guide peuvent
faire l’objet de modifications sans préavis.
7 -Photos et dessins non contractuels.
•Collecte et recyclage de votre appareil en fin de vie
Le pictogramme apposé sur votre produit signifie que
l’équipement ne peut être mêlé aux ordures ménagères.
Il doit être remis à un point de collecte approprié pour le
traitement, la valorisation et le recyclage des déchets
électroniques ou rapporté chez votre distributeur.
En adoptant cette démarche, vous faites un geste pour
l’environnement, vous contribuez à la préservation des
ressources naturelles et à la protection de la santé humaine.
Pour plus d’informations sur les lieux de collecte des
équipements usagés, vous pouvez contacter votre mairie, le

Guide panneau solaire 6 V –Ind. A –Juillet 2020 12/56
service de traitement des déchets ménagers ou nous
retourner le produit.
•Conformité aux normes européennes
Cet équipement est conforme aux normes européennes.
Z.A.C. des Aulnaies - 745 rue de la Bergeresse
C.S. 30157
45161 OLIVET CEDEX - FRANCE
Tél. [phone] / Fax [phone]
www.numaxes.com
[email protected]

Guide panneau solaire 6 V –Ind. A –Juillet 2020 13/56
USER’S GUIDE
Thank you for choosing a NUM’AXES product.
Please read this manual carefully before setting up
and using this product. Pay close attention to all the
instructions and keep this user’s manual
for future reference.
The solar panel is especially suitable for NUM’AXES trail
cameras of the following models: PIE1044, PIE1045 and
PIE1048.
If you use this solar panel with devices other than the
PIE1044, PIE1045 and PIE1048 NUM’AXES trail cameras,
please carefully check your product manual and contact
your device supplier to ensure compatibility before
connecting. NUM’AXES assumes no responsibility for any
damages that may happen with the improper operation of
this product.
•Package contents
−1 solar panel equipped with a 3m/10ft output cable
−1 mounting bracket

Guide panneau solaire 6 V –Ind. A –Juillet 2020 14/56

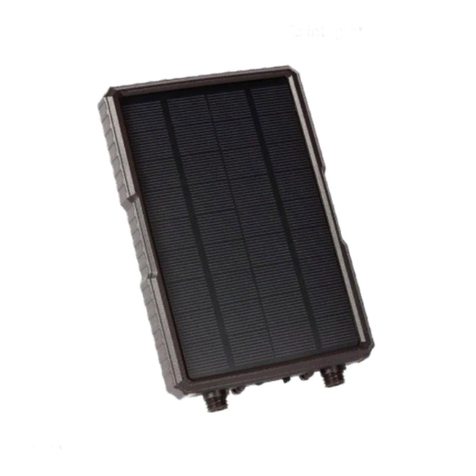

•Presentation of the product
①Indicator lights
②Output
③ON/OFF button
④Micro USB port to charge the built-in battery with an
external power supply (5V)
⑤Thread for mounting bracket (M6)
⑥Compass
①
②
③
④
⑤
⑥

Guide panneau solaire 6 V –Ind. A –Juillet 2020 15/56
•Technical specifications
Built-in battery
2 pieces 3.7V 18650 lithium
batteries, 5200mAh
Maximum output
6V / 1A
Output over-current protection
Short-cut protection
Charging
methods
1. With solar energy
2. With external power supply
(5V)
Solar panel
output power
1.6W
Solar panel
charging current
320mA
Start-up modes
1. More than 0.2W solar power
output is detected.
2. Manual start.
3. Loading detected.
Triple battery
protection
1. Over discharge protection:
stops discharging when voltage
is lower than 3.3V.
2. Over current protection: stops
charging when voltage is higher
than 4.2V.
3. Temperature protection: stops
charging when temperature is
higher than 65°C or lower than
2°C.

Guide panneau solaire 6 V –Ind. A –Juillet 2020 16/56
Power
management
1. Stops invalid charging
2. Higher than 91% output
conversion rate
Standard
condition
1000W/m², 25°C, AM 1.5
Output cable
Length: 3m / 10ft
Thread
M6
Full charge time
5 days (sunny days)
•Operation
Turn on the solar panel
Press the ON/OFF, one red indicator light lights up. This
means that the solar panel has been successfully turned on.
Turn off the solar panel
Press the ON/OFF button, the red indicator light goes out.
This means that the solar panel has been successfully shut
down.
•Connecting the solar panel to the trail camera
Plug the end of the solar panel output cable into the
external power port of your NUM’AXES trail camera. Press
the solar panel ON/OFF button to it switch on (the panel
switches on automatically when sunlight is detected).

Guide panneau solaire 6 V –Ind. A –Juillet 2020 17/56
If the internal battery of the solar panel is charged, the
camera will be immediately powered.
It is strongly recommended that the batteries be installed
inside the camera even when connected to the solar panel.
Otherwise, the camera may stop operating due to power
shortage. During intensive use of the camera, the soar panel
internal battery may not be charged fast enough, and
therefore, the solar panel is not ideal to be used alone
without the batteries. The energy from the solar panel is
consumed first, before that from the batteries.
•Installation
Adjust the angle of the bracket so that the solar panel is
directly facing the sun. Generally in the northern
hemisphere, this means the panel is facing south. For a
maximized performance, ensure the solar panel is facing
south, in an un-shaded position and ideally tilted at a 45
degree angle. This will prevent the need to change its
orientation every season and ensure its continued
efficiency. However, please note that the ideal orientation
depends on the specific situation of the set-up site.
Do not install the solar panel in a location where the sunlight
may be blocked from getting to the panel.

Guide panneau solaire 6 V –Ind. A –Juillet 2020 18/56
•Cautions for use
−This device can be used by children aged 8+ and also
disabled people, sensory or mentally handicapped
people or people without knowledge or experience
provided they stay under strict supervision or they have
received sufficient instructions on how to use the device
safely, and potential risks have been evaluated. Children
shall not play with the device. Cleaning and maintenance
by user shall not be done by children without
surveillance.
−Please fully charge the battery at least once every three
months especially when storing the product for long
periods.
−Do not clean the solar panel with volatile liquids such as
solvent, cleaning fluids or strong detergent. Use a soft
cloth slightly moistened with water.
−Do not scratch the surface of the solar panel with a sharp
object.
−Do not drop the solar panel.
−Do not attempt to disassemble or service the solar
panel.
−Do not open the solar panel for service. This could cause
serious damage to the device and will void the warranty.
−Do not expose the solar panel to extreme heat, such as
leaving it on a car dashboard in hot weather.

Guide panneau solaire 6 V –Ind. A –Juillet 2020 19/56
−Keep it away from fire.
−Store in a safe place free from dust, liquid and extreme
temperatures.
−Only use this device with the recommended power
sources.
−When not in use, please disconnect from power sources.
•Troubleshooting
Should your product stop working or develop a fault, first
read this guide over and check you are using the product
correctly.
If the problem persists, contact your distributor or check out
on www.numaxes.com.
You can also contact NUM’AXES at +33.2.38.69.96.27 or by
e-mail [e-mail].
Depending on the extent of the malfunction, you may have
to return the product for service and repair.
For all repairs, please supply the following:
−the complete product
−the proof of purchase (invoice or sales receipt)
If you omit one of these items, the after sales service will
have to invoice you for any repair cost incurred.

Guide panneau solaire 6 V –Ind. A –Juillet 2020 20/56
•Guarantee
NUM’AXES guarantees the product against production
defects for two years after purchase.
All postage and packing charges will be the purchaser’s sole
responsibility.
•Guarantee conditions
1 -The guarantee will be valid only if the proof of
purchase (invoice or sales receipt), without
cancellation, is submitted to the distributor or to
NUM’AXES. The guarantee is limited to the original
purchaser.
2 -This guarantee does not cover the following:
−direct or indirect risks incurred when sending the
article back to the distributor or to NUM’AXES,
−damage to the product caused by:
−negligence or incorrect use,
−use contrary to the instructions or not
envisioned therein,
−repairs performed by unauthorized persons,
−loss or theft.
3 -If the product is found to be defective, NUM’AXES will
either decide to repair or to replace it.
