Original Gebrauchsanleitung
WARNUNG
•Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefah-
ren verstehen.
•Kinder dürfen nicht mit dem Gerät spielen.
•Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Be-
aufsichtigung durchgeführt werden.
•Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem
Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.
•Gerät nur anschließen, wenn die elektrischen Daten von Gerät und
Stromversorgung übereinstimmen. Die Gerätedaten befinden sich
auf dem Typenschild am Gerät, auf der Verpackung oder in dieser
Anleitung.
•Tod oder schwere Verletzungen durch Stromschlag sind möglich!
Bevor Sie ins Wasser greifen, Geräte im Wasser mit einer Spannung
>12 V AC oder >30 V DC vom Stromnetz trennen.
•Gerät nur betreiben, wenn sich keine Personen im Wasser aufhalten.
•Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Gerät
entsorgen.
Sicherheitshinweise
Vorschriftsmäßige elektrische Installation
•Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elek-
trofachkraft vorgenommen werden.
•Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft
umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen,
Vorschriften und Bestimmungen.
•Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
•Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet
sein (spritzwassergeschützt).
•Steckerverbindungen vor Feuchtigkeit schützen.
•Gerät nur an einer vorschriftsmäßig installierten Steckdose anschließen.

-DE -
8
Sicherer Betrieb
•Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittmacher oder implantierte
Defibrillatoren (ICD) beeinflussen kann. Mindestens 0,2 m Abstand zwischen Implantat und Magnet einhalten.
•Bei defekter elektrischer Leitung darf das Gerät nicht betrieben werden.
•Bei defektem Gehäuse darf das Gerät nicht betrieben werden.
•Gerät nicht an der elektrischen Leitung tragen oder ziehen.
•Niemals technische Änderungen am Gerät vornehmen.
•Nur die Arbeiten am Gerät durchführen, die in dieser Anleitung beschrieben sind. Wenn sich Probleme nicht beheben
lassen, eine autorisierte Kundendienststelle oder im Zweifelsfall den Hersteller kontaktieren.
•Leitungen geschützt vor Beschädigungen verlegen und darauf achten, dass niemand darüber fallen kann.
•Nur Original-Ersatzteile und –Zubehör für das Gerät verwenden.
•Gehäuse des Gerätes oder zugehöriger Teile nur öffnen, wenn in dieser Anleitung ausdrücklich dazu aufgefordert
wird.
Über diese Gebrauchsanleitung
Willkommen bei OASE Living Water. Mit dem Kauf des Produkts Aquarius Eco Expert 22000/28000/36000/44000
haben Sie eine gute Wahl getroffen.
Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.
Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.
Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.
Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.
Symbole in dieser Anleitung
Warnhinweise
Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen.
WARNUNG
•Bezeichnet eine möglicherweise gefährliche Situation.
•Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein.
HINWEIS
Informationen, die zum besseren Verständnis oder der Vorbeugung möglicher Sach- oder Umweltschäden
dienen.
Weitere Hinweise
A Verweis auf eine Abbildung, z. B. Abbildung A.
→Verweis auf ein anderes Kapitel.

-DE -
9
Lieferumfang

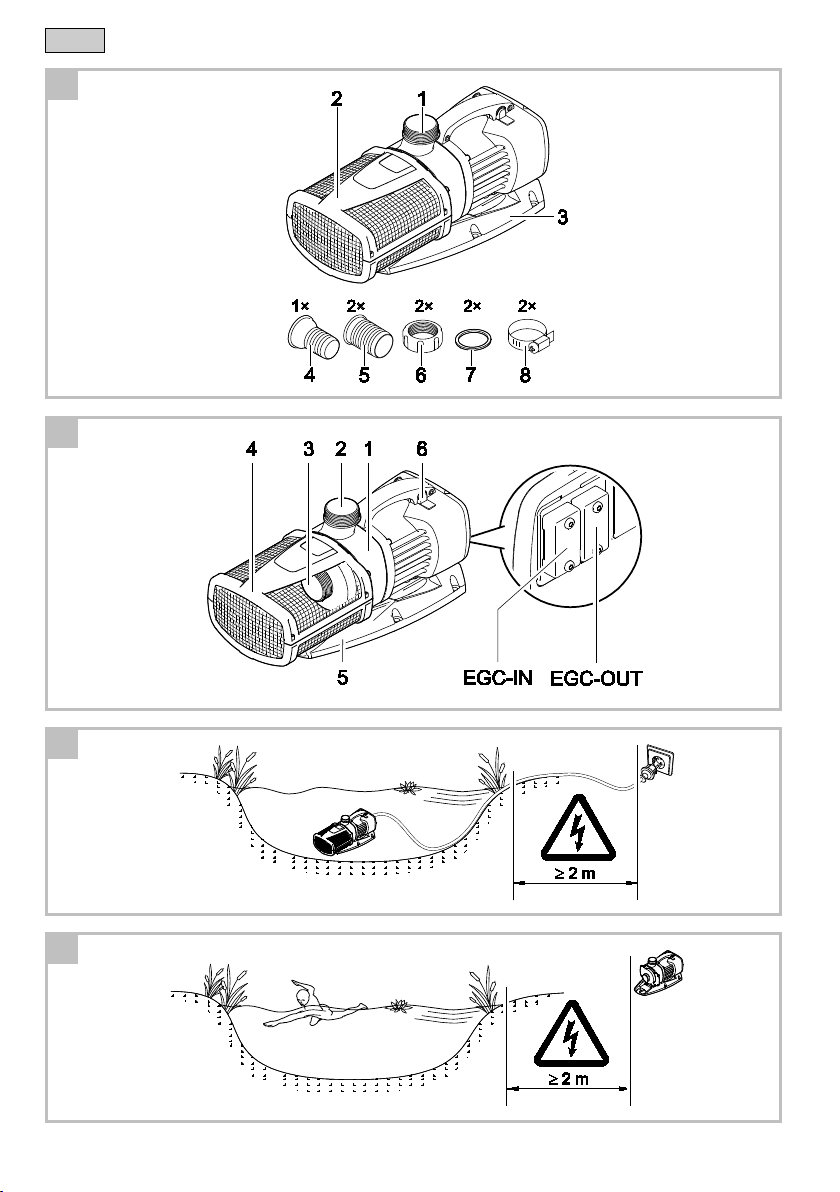

A
Aquarius Eco Expert 22000/28000/36000/44000
1
Filterpumpe mit Filtergehäuse
2
Filtergehäuse
3
Gerätefuß
4
Schlauchtülle 38 mm (1½ ‘‘) für Schlauchanschluss
5
Schlauchtülle 50 mm (2 ‘‘) für Schlauchanschluss
6
Überwurfmutter 50 mm (2 ‘‘) zur Befestigung der Schlauchtülle
7
Flachdichtung 45 × 33 × 3 mm für Schlauchtülle
8
Schlauchschelle 40 … 60 mm

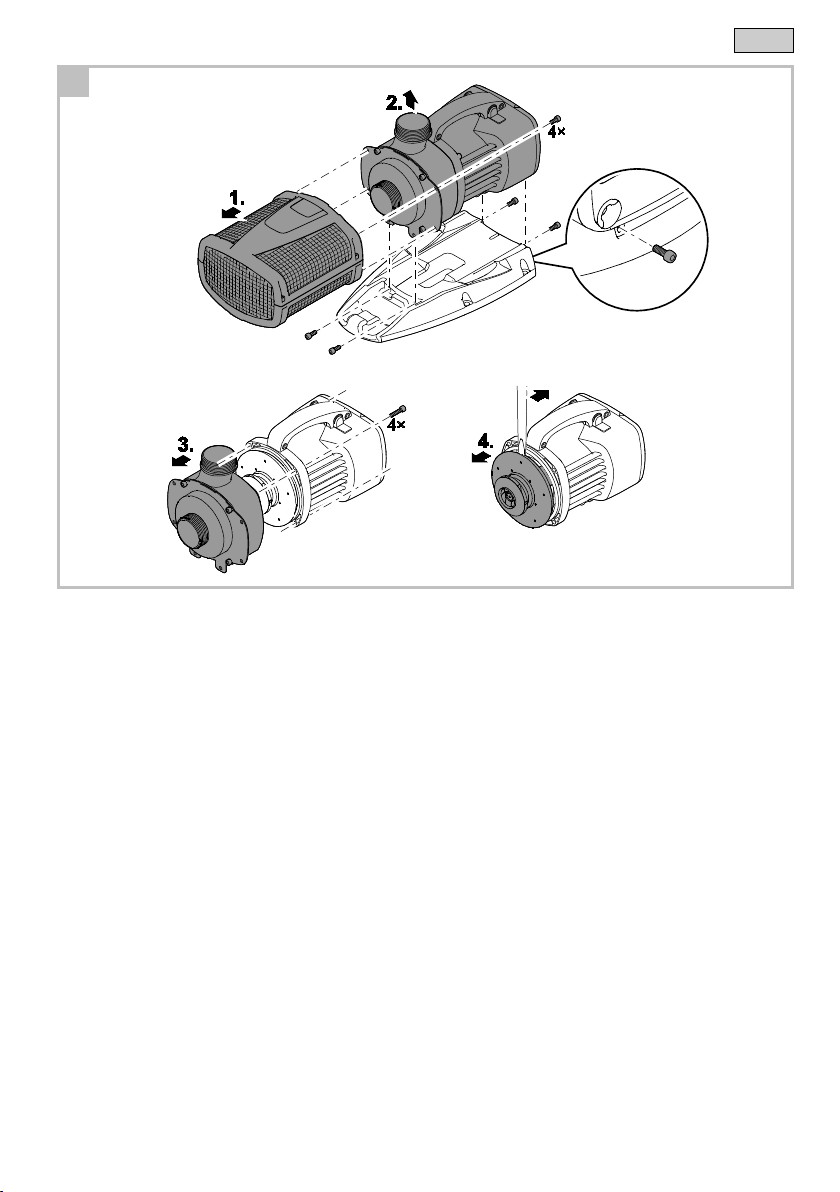

Produktbeschreibung
B
Aquarius Eco Expert 22000/28000/36000/44000
1
Pumpengehäuse
2
Ausgang (Druckstutzen)
3
Eingang (Saugstutzen)
4
Filtergehäuse
5
Gerätefuß
•Sorgt für einen sicheren Stand der Pumpe.
•Feste Verschraubung am Untergrund möglich.
6
Schalter zum Einschalten/Ausschalten der Dynamic Function
EGC
IN/OUT
EGC-Anschluss
−Anschluss für Eco Control oder zur Integration in ein EGC-Netzwerk (optional).
Wichtig: Feuchtigkeit an den Anschlüssen kann die Pumpe beschädigen.
−Schutzkappen nur bei Anschluss von Connection Cable EGC oder Endwiderstand abnehmen.
−Gummidichtungen müssen sauber sein und passgenau sitzen.
−Beschädigte Gummidichtungen ersetzen.
Easy Garden Control-System (EGC)
Dieses Produkt kann mit dem Easy Garden Control-System (EGC) kommunizieren. EGC bietet im Garten und am
Teich komfortable Steuerungsmöglichkeiten über Smartphone oder Tablet und gewährleistet hohen Komfort und Si-
cherheit. Informationen zu EGC und den Möglichkeiten erhalten Sie unter www.oase-livingwater.com/egc-start.
Dynamic Function
Für ein dynamisches Fontänenbild, das sich in Höhe und Durchmesser ändert, sind in der Pumpensteuerung unter-
schiedliche Werte für Fördermengen vorprogrammiert. Bei eingeschalteter Dynamic Function wird die Pumpe mit die-
sen Werten kontinuierlich angesteuert.
Bestimmungsgemäße Verwendung
Aquarius Eco Expert 22000/28000/36000/44000, "Gerät" genannt, darf ausschließlich wie folgt verwendet werden:
•Pumpen von normalem Wasser zur Erzeugung von Fontänen.
•Betrieb unter Einhaltung der technischen Daten.
•Betrieb unter Einhaltung der zulässigen Wasserwerte. (→Wasserwerte)
Für das Gerät gelten folgende Einschränkungen:
•Nicht in Schwimmteichen verwenden.
•Niemals andere Flüssigkeiten als Wasser fördern.
•Niemals ohne Wasserdurchfluss betreiben.
•Nicht für gewerbliche oder industrielle Zwecke verwenden.
•Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.
•Nicht an die Hauswasserversorgung anschließen.

-DE -
10
Aufstellen und Anschließen
WARNUNG
Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!
•Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.
•Vor Arbeiten am Gerät Netzspannung abschalten.
WARNUNG
Tod oder schwere Verletzungen durch gefährliche elektrische Spannung beim Betrieb des Geräts in einem
Schwimmteich.
•Gerät niemals in einem Schwimmteich betreiben.
HINWEIS
Beim Fördern von stark verschlammtem Wasser verschleißt die Laufeinheit der Pumpe ggf. schneller und
muss vorzeitig ersetzt werden.
Abhilfe:
•Den Teich bzw. das Becken gründlich reinigen, bevor die Pumpe aufgestellt wird.
•Die Pumpe ca. 200 mm über den Teichboden aufstellen, um das Ansaugen von verschlammtem Wasser zu
vermeiden.
Das Gerät wird entweder getaucht oder trocken aufgestellt.
Die Verwendung der Pumpe ist nur unter Einhaltung der angegebenen Wasserwerte zulässig. (→Wasserwerte)
•Poolwasser oder Salzwasser können die Optik des Geräts beeinträchtigen. Diese Beeinträchtigungen sind von der
Garantie ausgeschlossen.
Gerät getaucht aufstellen
Folgende Bedingungen sind einzuhalten:
C
•Gerät niemals im Schwimmteich betreiben.
•Gerät nur unterhalb des Wasserspiegels betreiben.
•Gerät nur mit Filterkorb betreiben.
•Für sicheren Stand sorgen.
Schlauch anschließen
•Aquarius Eco Expert 22000/28000: Am Ausgang die Schlauchtülle 50 mm oder die Schlauchtülle 38 mm verwenden.
•Aquarius Eco Expert 36000/44000: Am Ausgang nur die Schlauchtülle 50 mm verwenden.
So gehen Sie vor:
E
1. Die Stufenschlauchtülle mit Überwurfmutter und Dichtung auf den Ausgang schrauben.
2. Schlauchschelle über den Schlauch schieben, Schlauch auf die Schlauchtülle stecken und mit Schlauchschelle si-
chern.
