Oase AQUARIUS UNIVERSAL 180 User manual

AQUARIUS UNIVERSAL 80/180/370
Operating instructions
Instrucciones de uso
Notice d’emploi
19651/09-13
GAW_Aquarius-Universal_80_180_370_USA_A5_. 19.09.13 16:21 Seite 2

2
1 2 3 4 5 6
GB Control lever Cover Foam filter Rotor Pump housing Cable lead to sockest
ES Palanca de control Cubierta Elemento de espuma
filtrante
Rotor Carcasa de la bomba Guía de cables al
tomacorriente
FR Levier de contrôle Recouvrement Mousse filtrante Rotor Carter de pompe Conduite de câble vers
la prise
GB Type Rated voltage Power con-
sumption
Max. flow
rate
Max.
head
height
Immersion
depth
Cable length Weight Water
temperature
ES Tipo Tensión asignad Consumo de
potencia
Capacidad de
elevación
Columna
de agua
Profundidad de
inmersión
Longitud del
cable
Peso Temperatura
del agua
FR Type Tension de
mesure
Puissance
absorbée
Capacité de
refoulement
Colonne
d'eau
Profondeur
d'immersion
Longueur de
câble
Poids Température
de l’eau
80 4 W
≤80 gph
300 l/h
≤1.5 ft
0.45 m 6.6 ft / 2 m 0.9 lbs 0.4 kg
180 8 W
≤180 gph
680 l/h
≤4.9 ft
1.5 m
2.2 lbs
1.0 kg
Aquarius
Universal
370
AC 120 V, 60 Hz
22 W ≤370 gph
1400 l/h
≤7.7 ft
2.3 m
≤3.3 ft.
1 m 15 ft / 5 m 2.6 lbs
1.2 kg
39 … 95 °F
+4 … +35 °C
GB Dust tight. Submersible to
3.3 ft (1 m) depth.
Remove the unit at
temperatures below zero
(centigrade).
Possible hazard for
persons wearing pace
makers!
Protect from direct sun
radiation.
Attention!
Read the operating
instructions
ES A prueba de polvo.
Impermeable al agua
hasta 3.3 ft (1 m) de
profundidad
Desinstale el equipo en
caso de heladas
Posibles peligros para las
personas con marcapa-
sos.
Protéjase contra la
radiación directa del sol.
¡Atención!
Lea las instrucciones de
uso
FR Imperméable aux poussi-
ères. Etanche à l'eau
jusqu'à une profondeur de
1 m
Retirer l’appareil en cas
de gel
Dangers possibles pour
des personnes ayant des
stimulateurs cardiaques !
Protéger contre les rayons
directs du soleil.
Attention !
Lire la notice d'emploi

3

4
- English -
Information about these operating instructions
Welcome to OASE Living Water. You made a good choice with the purchase of this product Aquarius Universal.
Prior to commissioning the unit, please read the instructions of use carefully and fully familiarise yourself with the unit.
Ensure that all work on and with this unit is only carried out in accordance with these instructions.
Please strictly follow the enclosed instructions to ensure safe and correct handling of the product.
Keep these instructions in a safe place! Please also hand over the instructions when passing the unit on to a new
owner.
Symbols used in these instructions
The symbols used in this operating manual have the following meanings:
Risk of injury to persons due to dangerous electrical voltage
This symbol indicates an imminent danger, which can lead to death or severe injuries if the appropriate meas-
ures are not taken.
Risk of personal injury caused by a general source of danger
This symbol indicates an imminent danger, which can lead to death or severe injuries if the appropriate meas-
ures are not taken.
Important information for trouble-free operation.
Intended use
Aquarius Universal, in the following termed "unit", and all other parts from the delivery scope may be used exclusively
as follows:
−For pumping clear water used for indoor and outdoor fountain pumps, table fountain pumps and statues.
−Aquarius Universal 80: Only operate in closed rooms.
−Operation under observance of the technical data.
The following restrictions apply to the unit:
−Do not use in swimming ponds.
−Never use the unit to convey fluids other than water.
−Never run the unit without water.
−Do not use for commercial or industrial purposes.
−Do not use in conjunction with chemicals, foodstuff, easily flammable or explosive substances.
−Do not connect to the domestic water supply.
Important! The unit is equipped with a permanent magnet. The magnetic field may affect the function
of pacemakers.
Use other than that intended
This unit can be dangerous and cause harm to persons if not used in accordance with these instructions. Any use not
in accordance with these instructions or modification(s) to the unit will void the limited warranty.
- English -

5
- English -

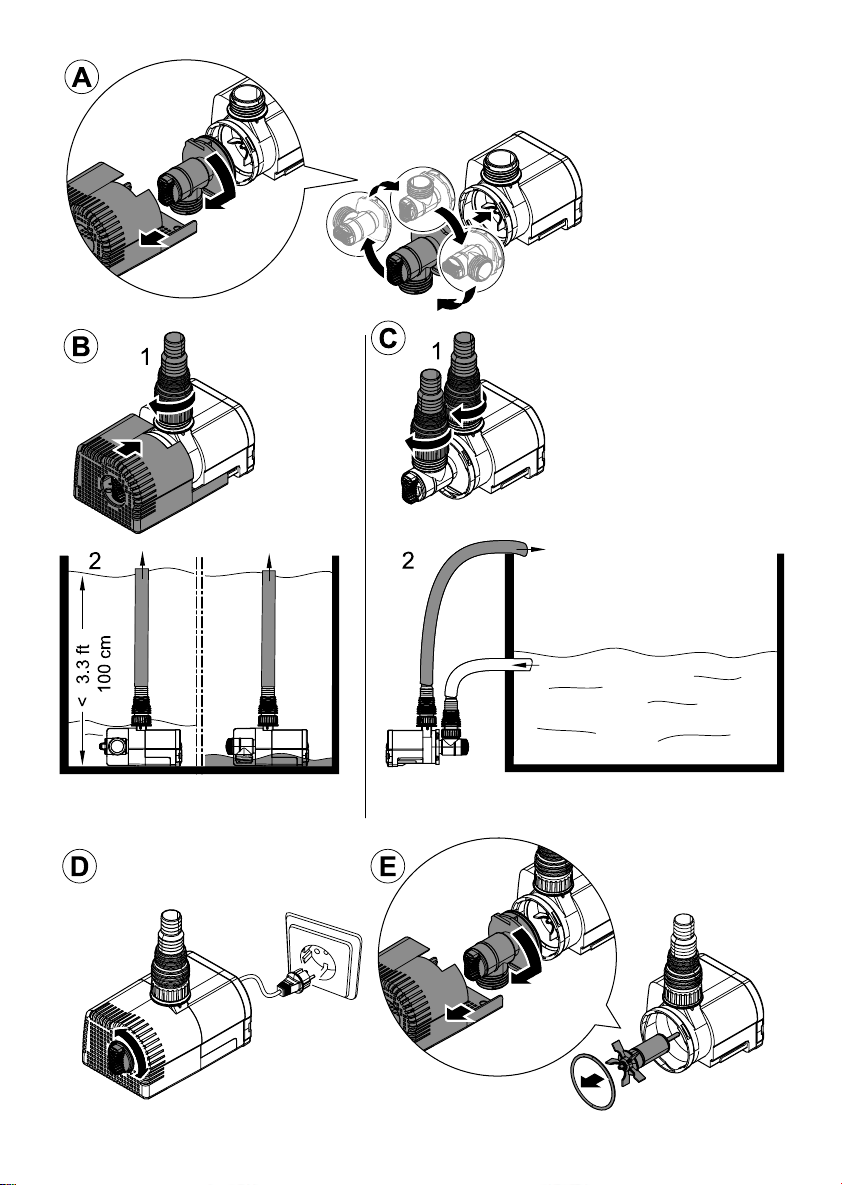

Submerged installation (A, B)
Attention! Risk of damage! Ensure that the unit does not take in air or runs dry.
Align the intake of the suction unit (A). Lateral intake: Allows maximum flow, deposits from the bottom are not taken in.
Bottom intake: During operation, intake is possible up to a water level of 0.2 in. (5 mm). Only operate the unit with the
filter housing. Cut the stepped hose adapter to suit the hose diameter and screw onto the return (B1). Place the unit
horizontally with its feet downward (B2).
Dry installation (A, C)
Attention! Risk of damage! Ensure that the unit does not take in air or runs dry. Do not connect the unit to a
water line.
Align the intake of the suction unit upward (A). Operate the unit without filter housing. Cut both stepped hose adapters
to suit the hose diameters, then screw each adapter on the intake and return (C1) Place the unit horizontally with its
feet downward (C2). To prevent air from being taken in, ensure that unit and supply hose are always below the water
level (C2).
Start-up
Attention! The pump must never run dry.
Possible consequence: The pump will be destroyed.
Protective measure: Check the water level at regular intervals. Always place the unit below water level.
Set the flow at the controller (D).
This is how to connect the power supply:
Switching on: Connect power plug to the socket. The unit switches on immediately when the power connection is
established.
Switching off: Disconnect the power plug.
Attention! The installed temperature monitor automatically turns the pump off, if it is overloaded. The pump
automatically switches on again once the motor has cooled down. Risk of accident!
Install the unit so that it is not exposed to direct sun radiation (max. 104 ºF - 40 ºC).
Maintenance and cleaning
Attention! Dangerous electrical voltage.
Possible consequences: Death or severe injury.
Protective measures:
−Prior to reaching into the water, disconnect the power supply to all units used in the water.
−Disconnect the power plug prior to carrying out work on the unit.
Cleaning the unit
Dismantle and clean the unit (E).
If necessary, clean the unit with clear water using a soft brush.
−In the event of stubborn furring (calcium deposits), a common household cleaner free from vinegar and chlorine can
be used. Subsequently, clean the pump thoroughly using clear water.
−Never use aggressive cleaning agents or chemical solutions. These could attack the housing surface or impair the
function.

6
- English -
Malfunction
Malfunction Cause Remedy
No mains voltage Check mains voltage The unit does not start
Rotor blocked Clean
Regulator closed too far Set regulator
Filter housing or rotor soiled, hose blocked Clean
Hose defective Replace
Hose kinked Straighten hose
Insufficient fountain height
Rotor worn Replace rotor
Filter clogged CleanUnit switches off after a short running period
Water temperature too high Maximum water temperature: +35 °C (+95 F°)
Storage/Over-wintering
Remove the unit at temperatures below zero degrees centigrade. Thoroughly clean and check the unit for damage.
Store the unit immersed in water or filled with water in a frost-free place. Do not flood the power plug!
Repair
A damaged unit cannot be repaired and must be put out of operation. Dispose of the unit in accordance with the
regulations.
Wear parts
The impeller unit is a wearing part and does not fall under the warranty.
Disposal
Do not dispose of this unit with domestic waste! For disposal purposes, please use the return system provided.
Disable the unit beforehand by cutting off the cables.

7
- Español -
Indicaciones sobre estas instrucciones de uso
Bienvenido a OASE Living Water. La compra del producto Aquarius Universal es una buena decisión.
Lea minuciosamente las instrucciones y familiarícese con el equipo antes de usar el mismo por primera vez. Todos los
trabajos en y con este equipo sólo se deben ejecutar conforme a estas instrucciones.
Por favor siga estrictamente las instrucciones adjuntas para asegurar el correcto uso y seguridad del producto.
Guarde cuidadosamente estas instrucciones. Entregue estas instrucciones al nuevo propietario en caso de cambio de
propietario.
Símbolos en estas instrucciones
Los símbolos que se emplean en estas instrucciones de uso tienen el siguiente significado:
Peligro de daños a personas por tensión eléctrica peligrosa
El símbolo indica un peligro inminente que puede provocar la muerte o graves lesiones si no se toman las
medidas correspondientes.
Peligro de daños de personas por una fuente de peligro general
El símbolo indica un peligro inminente que puede provocar la muerte o graves lesiones si no se toman las
medidas correspondientes.
Indicación importante para un funcionamiento sin fallos.
Uso conforme a lo prescrito
Aquarius Universal, denominado a continuación "equipo" y todas las otras piezas incluidas en el suministro se deben
emplear exclusivamente como sigue:
−Como bomba de agua pura en interiores y exteriores para surtidores de interior, surtidores de mesa o estatuas.
−Aquarius Universal 80: Operación sólo en locales cerrados.
−Operación observando los datos técnicos.
Para el equipo son válidas las siguientes limitaciones:
−No emplee en piscinas.
−No transporte nunca otros líquidos que no sea el agua.
−No opere nunca sin circulación de agua.
−No emplee el equipo para fines industriales.
−No emplee el equipo en combinación con productos químicos, alimentos y sustancias fácilmente inflamables o
explosivas.
−No conectar a la línea de alimentación de agua potable.
¡Importante! El equipo está equipado con un imán permanente. El campo magnético puede influir en
el marcapasos.
Uso no conforme a lo prescrito
Si no se cumplen las indicaciones contenidas en estas instrucciones de uso expira todo tipo de garantía y
responsabilidad y se pueden producir peligros para las personas.
- Español -

8
- Español -
Emplazamiento bajo el agua (A, B)
¡Atención! ¡Peligro de destrucción! El equipo no debe aspirar aire ni marchar en seco.
Alinee la entrada de la unidad de aspiración (A). Entrada lateral: Es posible un caudal máximo. Las sedimentaciones
en el fondo no se aspiran. Entrada abajo: Durante el funcionamiento es posible la aspiración hasta un nivel de agua de
0.2 in. (5 mm). Opere sólo el equipo con la carcasa de filtro. Acorte la boquilla portatubo escalonada conforme al
diámetro del tubo flexible y enrósquela en la salida (B1). Emplace el equipo horizontal con los pies hacia abajo (B2).
Emplazamiento en seco (A, C)
¡Atención! ¡Peligro de destrucción! El equipo no debe aspirar aire ni marchar en seco. No conecte el equipo a
las tuberías de agua.
Alinee la entrada de la unidad de aspiración hacia arriba (A). Opere el equipo sin carcasa de filtro. Acorte las dos
boquillas portatubo escalonadas en correspondencia a los diámetros del tubo flexible y enrósquelas respectivamente
en la entrada y la salida (C1). Emplace el equipo horizontal con los pies hacia abajo (C2). Para que no se aspire el
aire siempre se tienen que encontrar el equipo y el tubo flexible de entrada debajo del nivel del agua (C2).
Puesta en marcha
¡Atención! La bomba no debe marchar en seco.
Posible consecuencia: La bomba se destruye.
Medida de protección: Controle regularmente el nivel de agua. El equipo siempre debe estar posicionado
debajo de la superficie del agua.
Ajuste el caudal con el regulador (D).
De la siguiente forma establece la alimentación eléctrica:
Conexión: Enchufe la clavija de red en el tomacorriente. El equipo se conecta inmediatamente cuando se haya
realizado la conexión eléctrica.
Desconexión: Saque la clavija de la red.
¡Atención! El controlador de temperatura montado desconecta automáticamente la bomba en caso de
sobrecarga. Después del enfriamiento del motor se conecta automáticamente de nuevo la bomba. ¡Peligro
de accidente!
Emplace el equipo de forma que no esté expuesto a la radiación directa del sol (max. 104 ºF - 40 ºC).
Limpieza y mantenimiento
¡Atención! Tensión eléctrica peligrosa.
Posibles consecuencias: La muerte o lesiones graves.
Medidas de protección:
−Saque las clavijas de red de todos los equipos que se encuentran en el agua antes de tocar el agua.
−Saque la clavija de red del equipo antes de realizar trabajos en el equipo.
Limpieza del equipo
Desmonte el equipo y límpielo (E).
Limpie el equipo si fuera necesario con agua clara y un cepillo suave.
−En caso de calcificaciones persistentes se puede emplear para la limpieza de la bomba un limpiador doméstico
exento de vinagre y cloro. Limpie la bomba después minuciosamente con agua limpia.
−No emplee por ninguna razón productos de limpieza o soluciones químicas agresivas, porque se puede corroer la
carcasa o mermar el funcionamiento.

9
- Español -
Fallo
Fallo Causa Ayuda
No hay tensión de alimentación Compruebe la tensión de alimentación El equipo no arranca
Rotor bloqueado Realice una limpieza
Ajuste excesivo del regulador Ajuste el regulador
Carcasa de filtro o rotor sucios, tubo flexible
obstruido
Realice una limpieza
Tubo flexible defectuoso Sustitúyalo
Tubo flexible doblado Tienda el tubo flexible recto
Altura del surtidor insuficiente
Rotor desgastado Cambie el rotor
Filtro obstruido Realice una limpiezaEl equipo se desconecta después de un corto
tiempo de funcionamiento Temperatura del agua muy alta Temperatura máxima del agua de +35 C°
(+95 F°)
Almacenamiento / Conservación durante el invierno
Desinstale el equipo en caso de heladas. Limpie minuciosamente el equipo y compruebe si está dañado.
Guarde el equipo sumergido en el agua o llenado con agua y protéjalo contra las heladas. ¡No sumerja el
enchufe en el agua!
Reparación
Una caja dañada no se puede reparar y por lo tanto no se puede seguir utilizando. Deseche adecuadamente el
equipo.
Piezas de desgaste
La unidad de rodadura es una pieza de desgaste y no entra en la garantía.
Desecho
¡Este equipo no se debe desechar en la basura doméstica! Deseche el equipo sólo a través de un sistema de
recogida previsto. Corte el cable para inutilizar el equipo.

10
- Français -
Remarques relatives à cette notice d'emploi
Bienvenue chez OASE Living Water. Avec l'acquisition du produit, Aquarius Universal vous avez fait le bon choix.
Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous
les travaux effectués avec et sur cet appareil devront être exécutés conformément aux directives ci-jointes.
Respecter impérativement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité.
Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriétaire, prière de transmettre égale-
ment cette notice d'emploi.
Symboles dans cette notice d'emploi
Les symboles utilisés dans cette notice d'emploi ont les significations suivantes :
Risque de dommages aux personnes dû à une tension électrique dangereuse
Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures
graves si les mesures correspondantes ne sont pas prises.
Risque de dommages aux personnes dû à une source de danger générale
Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures
graves si les mesures correspondantes ne sont pas prises.
Consigne importante pour un fonctionnement exempt de dérangement.
Utilisation conforme à la finalité
Aquarius Universal, appelé par la suite "appareil", et toutes les autres pièces faisant partie de la livraison ne peuvent
être utilisées que comme suit :
−Pour le pompage d'eau pure pour une utilisation en intérieur et en extérieur dans des jets d'eau d'intérieur, des jets
d'eau de table ou dans des statues.
−Aquarius Universal 80: exploitation uniquement dans des pièces fermées.
−Exploitation dans le respect des données techniques.
Les restrictions suivantes sont valables pour l'appareil :
−Ne pas utiliser dans des piscines naturelles.
−Ne jamais refouler des liquides autres que de l'eau.
−Ne jamais utiliser sans débit d'eau.
−Ne pas utiliser à des fins commerciales ou industrielles.
−Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement inflam-
mables ou explosifs.
−A ne pas raccorder à l'alimentation en eau potable.
Important ! L'appareil est équipé d'un aimant permanent. Le champ magnétique peut influencer un
stimulateur cardiaque.
Utilisation non conforme à la finalité
Le non-respect des consignes reprises dans cette notice d’emploi entraîne l’annulation de la garantie et de la respon-
sabiltié et des risques pour les personnes émanant de l’appareil peuvent en résulter.
- Français -

11
- Français -
Mise en place en immersion (A, B)
Attention ! Danger de destruction ! L’appareil ne doit ni aspirer d’air, ni tourner à sec.
Orienter l’arrivée de l’unité aspirante (A). Arrivée en position latérale : débit maximal possible, les dépôts du fond ne
sont pas aspirés. Arrivée en position vers le bas : pendant l’exploitation, l’aspiration est possible jusqu’à un niveau
d’eau de 0.2 in. (5 mm). N’utiliser l’appareil qu’avec le carter du filtre. Raccourcir l’embout à étages en fonction du
diamètre du tuyau et le visser sur l’écoulement (B1). Installer l'appareil de niveau avec les pieds-supports vers le bas
(B2).
Mise en place à sec (A, C)
Attention ! Danger de destruction ! L’appareil ne doit ni aspirer d’air, ni tourner à sec. Ne pas relier l’appareil à
des conduites d’eau.
Orienter l’arrivée de l’unité aspirante vers le haut (A). Exploiter l’appareil sans le carter du filtre. Raccourcir les deux
embouts à étages en fonction des diamètres de tuyau et les visser respectivement sur l’arrivée et sur l’écoulement.
Installer l'appareil de niveau avec les pieds-supports vers le bas (C2). Afin d’éviter que l’appareil n’aspire de l’air,
s’assurer impérativement que l’appareil et le tuyau d’arrivée se trouvent toujours sous le niveau de l’eau (C2).
Mise en service
Attention ! La pompe ne doit pas fonctionner en marche à sec.
Conséquence éventuelle : la pompe en serait détruite.
Mesure de protection : contrôler régulièrement le niveau d'eau. D'une manière générale, l'appareil doit se
trouver sous le niveau de l'eau.
Régler le débit à l’aide du régulateur (D).
Méthode pour établir l'alimentation en courant :
Mise en circuit : Brancher la prise de secteur dans la prise de courant. L'appareil se met immédiatement en marche
dès que la connexion avec le réseau est établie.
Mise hors circuit : Retirer la prise de secteur.
Attention ! Le contrôleur de température intégré met automatiquement la pompe hors service en présence
d’une surcharge. Après refroidissement du moteur la pompe est remise automatiquement en service. Risque
d'accident !
Placer l'appareil de telle sorte qu'il ne soit pas exposé directement au rayonnement solaire (max. 104 ºF - 40 ºC).
Nettoyage et entretien
Attention ! Tension électrique dangereuse.
Conséquences éventuelles : mort ou blessures graves.
Mesures de protection :
−Retirer la prise de secteur de tous les appareils se trouvant dans l'eau avant de toucher l'eau.
−Retirer la prise de secteur de l'appareil avant de procéder à des travaux sur l'appareil !
Nettoyage de l'appareil
Désassembler et nettoyer l'appareil (E).
Nettoyez l'appareil au besoin à l'eau claire et en utilisant une brosse douce.
−En présence d'un entartrage persistant, il est possible d'utiliser un nettoyant ménager courant, mais sans acétate et
sans chlore. Ensuite, nettoyer à fond la pompe avec de l'eau claire.
−N'utiliser en aucun cas des produits de nettoyage agressifs ou des solutions chimiques qui risqueraient d'attaquer le
boîtier ou d'entraver le fonctionnement.

12
- Français -
Dérangement
Dérangement Cause Remède
Aucune tension de secteur Vérifier la tension de secteur L’appareil ne démarre pas
Le rotor est bloqué Nettoyer
Le régulateur est trop ouvert Régler le régulateur
Le carter du filtre ou le rotor sont encrassés, le
tuyau est bouché
Nettoyer
Le tuyau est défectueux Remplacer
Le tuyau est plié Redresser le tuyau
Hauteur de jet insuffisante
Le rotor est usé Remplacer le rotor
Le filtre est colmaté NettoyerL’appareil s’arrête après une courte période
La température de l'eau est trop élevée Température maximale de l'eau : +35 °C
(+95 F°)
Stockage/entreposage pour l'hiver
Il est nécessaire de retirer l'appareil en cas de gel. Effectuer un nettoyage approfondi et contrôler la présence éven-
tuelle de dommages sur l’appareil.
Stocker l'appareil immergé dans l'eau ou rempli d'eau et à l'abri du gel. La prise ne doit pas se trouver sous
l'eau !
Réparation
Un carter endommagé ne peut pas être réparé et ne doit plus être utilisé. Recycler l’appareil correctement.
Pièces d'usure
L'unité de fonctionnement est une pièce d'usure et n'est pas couverte par la garantie.
Recyclage
L'appareil ne doit pas être jeté avec les ordures ménagères ! Prière d'utiliser le système de reprise prévu à cet
effet. Rendez l'appareil inutilisable en sectionnant le câble auparavant.

13
Aquarius Universal 80
Pos.
1 20331

14
Aquarius Universal
Pos. 180 370
1 23641 23641
2 20333 20354
3 26187 26187
4 26191 26191

OASE North America Inc. · www.oase-livingwater.com
19651/09-13
