ProMax Garden Classic
3000, 4500
DE
Inbetriebnahme
HU
Üzembe helyezés
EN
Commissioning
PL
Uruchomienie
FR
Mise en service
CS
Uvedení do provozu
NL
Inbedrijfstelling
SK
Uvedenie do prevádzky
ES
Puesta en marcha
SL
Zagon
PT
Comissionamento
HR
Stavljanje u pogon
IT
Messa in servizio
RO
Punerea în funcţiune
DA
Idrifttagning
BG
Въвеждане в експлоатация
NO
Idriftssettelse
UK
Уведення в експлуатацію
SV
Driftstart
RU
Ввод в эксплуатацию
FI
Käyttöönotto
CN
调试



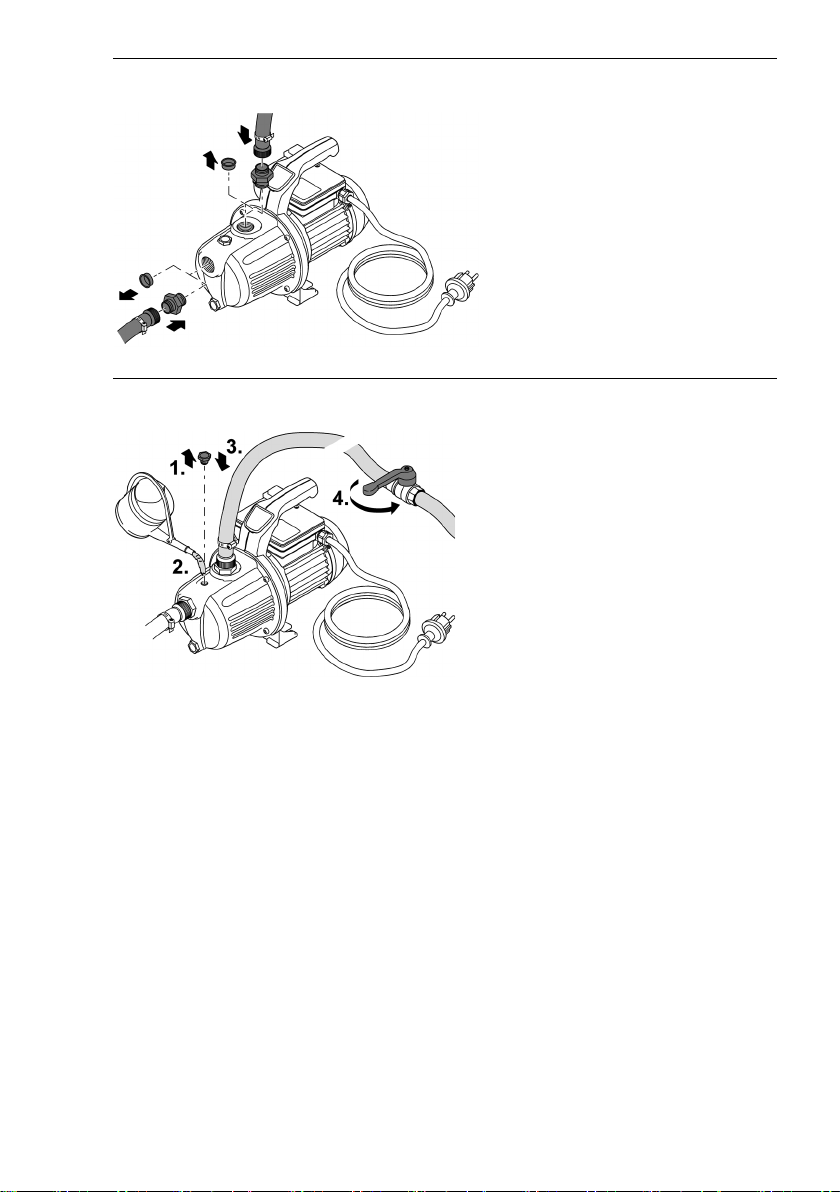

A
POX0030

B
Pox0031

DE
3
Original-Anleitung. Die Anleitung gehört zum Gerät und muss bei Weitergabe des Geräts stets
mitgegeben werden.
DE
WARNUNG
WARNUNG
Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor
Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen
oder Tod durch Stromschlag.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und
Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.
Inhaltsverzeichnis
Sicherheitshinweise.......................................................................................................................................4
Bestimmungsgemäße Verwendung............................................................................................................5
Produktbeschreibung................................................................................................................................... 6
Aufstellen und Anschließen......................................................................................................................... 6
Betrieb .............................................................................................................................................................7
Die weiterführende Gebrauchsanleitung finden Sie im Internet als PDF zum
Download:
www.oase.com/manual
Diese zusätzlichen Themen finden Sie in der Gebrauchsanleitung:
•Außerbetriebnahme
•Reinigung und Wartung, Lagern/Überwintern, Störungsbeseitigung
•Technische Daten
•Entsorgung

4
Sicherheitshinweise
Elektrischer Anschluss
•Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstalla-
tion darf nur von einer Elektrofachkraft ausgeführt werden.
– Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
qualifiziert und darf Elektroinstallationen im Außenbereich durchführen. Sie kann mögliche
Gefahren erkennen und beachtet die regionalen und nationalen Normen, Vorschriften und
Bestimmungen.
– Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
•Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung
übereinstimmen.
•Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an. Das Gerät
muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maxi-
mal 30 mA abgesichert sein.
•Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwen-
dung im Freien geeignet sein (spritzwassergeschützt).
•Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.
Sicherer Betrieb
•Pumpe nicht dem Regen aussetzen und nicht in nasser oder feuchter Umgebung verwenden.
•Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.
•Eine beschädigte Netzanschlussleitung sofort durch OASE, einen autorisierten Kundendienst
oder eine qualifizierte Elektrofachkraft ersetzen lassen, um Gefahren durch Stromschlag zu
vermeiden.
•Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
•Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand dar-
über fallen kann.
•Nehmen Sie niemals technische Änderungen am Gerät vor.
•Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.
•Verwenden Sie nur Original-Ersatzteile und -Zubehör.

DE
5
Bestimmungsgemäße Verwendung
Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:
•Um- und Auspumpen von Behältern oder Becken.
•Bewässern und Gießen.
•Fördern von klarem Wasser oder Regenwasser.
•Wasserentnahme aus Brunnen.
– Nur zum Bewässern und Gießen!
•Wasserentnahme aus Regentonnen oder Zisternen.
– Korngröße von Partikeln im Wasser: max. 2 mm.
•Zur Druckverstärkung des Wassers im Leitungsnetz.
– Max. zulässiger Innendruck der Pumpe auf der Druckseite: 6 bar
•Unter Einhaltung der technischen Daten.
Für das Gerät gelten folgende Einschränkungen:
•Nicht im Langzeitbetrieb (z. B. Dauerumwälzbetrieb am Teich) verwenden.
•Nicht geeignet für Salzwasser.
•Niemals Schmutzwasser fördern.
•Nicht an die Trinkwasserversorgung anschließen.
•Nicht geeignet für Trinkwasser.
•Nicht für gewerbliche oder industrielle Zwecke verwenden.
•Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stof-
fen einsetzen.

6

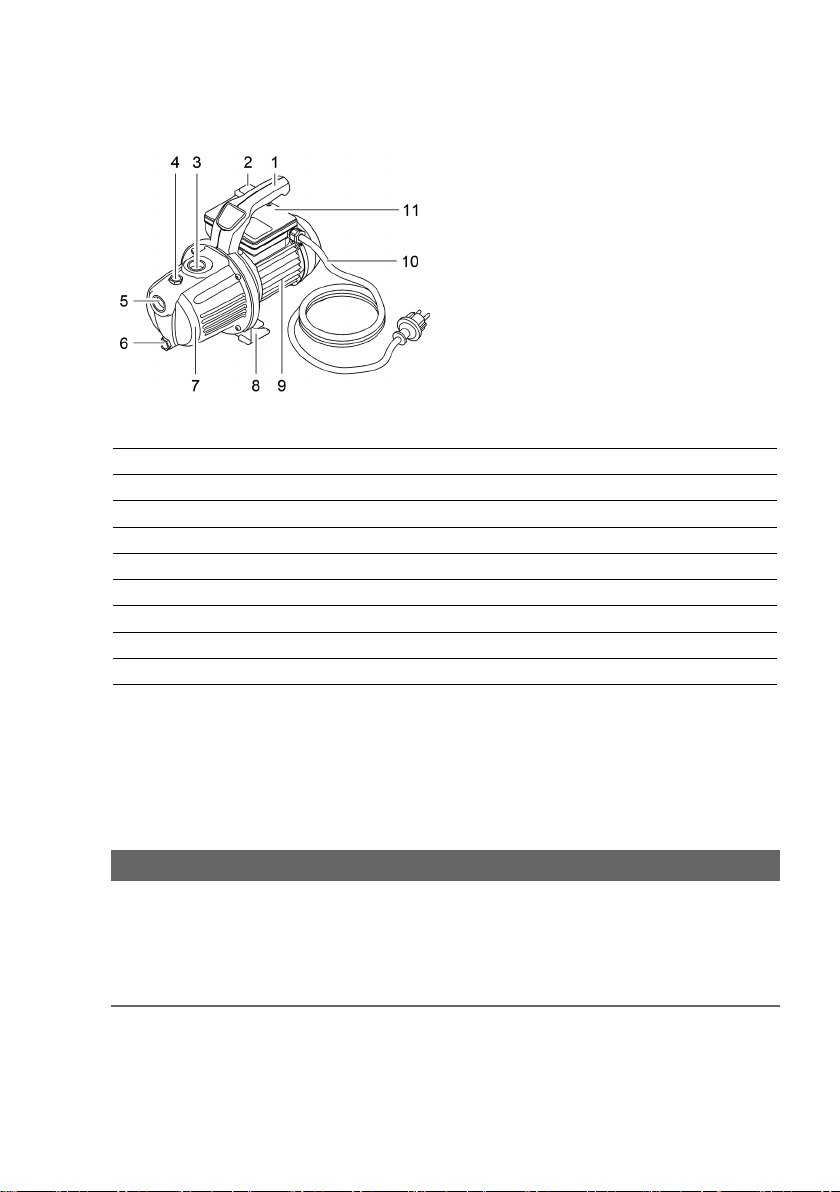

Produktbeschreibung
Übersicht
POX0029
1
Tragegriff
2
Ein
-Aus-Wippschalter
3
Anschluss Druckseite, G1 Innengewinde
4
Wassereinfüll
-Schraube
5
Anschluss Saugseite, G1 Innengewinde
6
Wasserablass-Schraube
7
Pumpengehäuse
8
Pumpenfuß
9
Motorgehäuse
10
Netzanschlussleitung
11
Kondensatorgehäuse
Das Gerät enthält Gusseisen, welches einem natürlichen Korrosionsprozess unterliegt. Die
Funktion des Geräts wird dadurch nicht beeinträchtigt.
Aufstellen und Anschließen
HINWEIS
Wenn Sie die Pumpe zur Druckverstärkung verwenden, darf der max. zulässige Innendruck von
6 bar auf der Druckseite nicht überschritten werden.
Der Pumpendruck addiert sich zum Vordruck.
Beispiel: Vordruck = 1 bar, max. Druck der Pumpe = 4,5 bar, Gesamtdruck = 5,5 bar.

DE
7
Um Geräusche der Pumpe zu reduzieren, die Pumpe bei einer Festinstallation über flexible
druckfeste Schlauchleitungen mit dem Rohrnetz verbinden.
Rüsten Sie die Saugleitung mit einem Vorfilter und Rückschlag- oder Fußventil aus. Befesti-
gen Sie den Saugschlauch zusätzlich (z. B. an einen Holzpflock binden), um die Pumpe von
seinem Gewicht zu entlasten.
A
•Pumpe waagerecht und standsicher im Trockenen aufstellen.
– Bei Festinstallation darauf achten, dass zum Entleeren der Pumpe ein entsprechend großes
Auffanggefäß unter die Ablass-Schraube gebracht werden kann.
•Pumpe nach Möglichkeit höher aufstellen als das Wasserreservoir, aus dem gepumpt werden
soll. Andernfalls zwischen Pumpe und Saugschlauch ein druckfestes Ventil montieren.
•Nur saugfeste Vakuumschläuche auf der Druckseite und auf der Saugseite verwenden.
•Saug- bzw. Druckschlauch mit 25,0-mm-Innendurchmesser (1") an Anschlüsse schrauben.
Betrieb
VORSICHT
Verbrennungsgefahr durch heißes Wasser. Bei defekter Elektronik oder fehlender saugseitiger
Wasserzufuhr kann das in der Pumpe vorhandene Wasser stark erhitzt sein.
Vor Arbeiten am Gerät Netzstecker ziehen.
Das Wasser in der Pumpe abkühlen lassen.
Gerät in Betrieb nehmen
Vor der Verwendung muss die Pumpe befüllt werden und die Saugleitung entlüftet werden. Das
Entlüften der Saugleitung kann einige Minuten dauern.
So gehen Sie vor:
B
1. Wassereinfüll-Schraube herausschrauben.
2. In die Einfüllöffnung Wasser bis zum Überlaufen füllen.
3. Wassereinfüll-Schraube wieder hineinschrauben.
4. Gegebenenfalls Druckleitung öffnen.
5. Netzstecker in die Steckdose stecken.
6. Pumpe einschalten.
– Die Pumpe beginnt sofort zu fördern. Im austretenden Wasser befindet sich noch Luft.

8
Original manual. This manual belongs with the unit and must always be passed on together with
the unit.
EN
WARNING
WARNING
Disconnect all electrical devices in the water from the power supply
before reaching into the water. Otherwise there is a risk of severe in-
juries or death by electrocution.
This unit can be used by children aged 8 and above and by persons
with reduced physical, sensory or mental capabilities or lack of expe-
rience and knowledge if they are supervised or have been instructed
on how to use the unit in a safe way and they understand the hazards
involved. Do not allow children to play with the unit. Only allow chil-
dren to carry out cleaning and user maintenance under supervision.
Table of Contents
Safety information........................................................................................................................................ 9
Intended use.................................................................................................................................................10
Product Description .....................................................................................................................................11
Installation and connection.........................................................................................................................11
Operation ...................................................................................................................................................... 12
Further instructions in a PDF format are available for download online at:
www.oase.com/manual
The following additional topics are addressed in the operating manual:
•Shut-down
•Cleaning and maintenance, storage/winter-proofing, malfunction repair
•Technical data
•Disposal

EN
9
Safety information
Electrical connection
•Special regulations apply for electrical installation in outdoor spaces. Only a qualified electri-
cian may perform the electrical installation.
– The qualified electrician has the necessary professional training, knowledge and experience
to perform electrical installation in outdoor spaces. The electrician can detect potential
dangers and knows how to adhere to regional and national standards, regulations and direc-
tives.
– For your own safety, please consult a qualified electrician.
•Only connect the unit if the electrical data of the unit and the power supply match.
•Only plug the unit into a correctly installed outlet. Ensure that the unit is fused for a rated
fault current of max. 30 mA by means of a fault current protection device.
•Extension cables and power distributors (e.g. outlet strips) must be suitable for outdoor use
(splash-proof).
•Protect open plugs and sockets from moisture.
Safe operation
•Do not expose the pump to rain or use it in a wet or damp environment.
•Do not use the unit, if electrical lines or the housing are damaged.
•If a power connection cable is damaged, have it immediately replaced by OASE, an authorised
customer service or a qualified electrician to prevent electric shock.
•Do not carry or pull the unit by its power cable.
•Route lines in such a way that they are protected from damage and do not present a tripping
hazard.
•Never carry out technical changes to the unit.
•Only carry out work on the unit that is described in this manual.
•Only use original spare parts and accessories.

10
Intended use
Only use the product described in this manual as follows:
•For transferring water from and draining basins or ponds/pools.
•For irrigating and watering.
•For pumping clear water or rain water.
•Extraction of water from a well.
– Only for irrigation and watering purposes!
•For pumping the water out of water butts/rain barrels or cisterns.
– Size of the particles in the water: max. 2 mm.
•To boost the pressure of the mains water.
– Max. permissible internal pressure of the pump on the pressure side: 6 bar
•While adhering to the technical specifications.
The following restrictions apply to the unit:
•Do not use for long-term operation (e.g. continuous recirculation of the water in a pond).
•Not suitable for salt water.
•Never use for pumping dirty water/waste water.
•Do not connect to the drinking water supply.
•Not suitable for drinking water.
•Do not use for commercial or industrial purposes.
•Do not use in conjunction with chemicals, foodstuff, easily flammable or explosive substances.
