Oase Aquarius Fountain Set Classic Series User manual

Aquarius Fountain Set Classic
750, 1000, 1500, 2500, 3500

- -
2

- -
3

- DE -
4
- DE -
Original Gebrauchsanleitung
Hinweise zu dieser Gebrauchsanleitung
Willkommen bei OASE Living Water. Mit dem Kauf des Produkts Aquarius Fountain Set 750, 1000, 1500, 2500, 3500
haben Sie eine gute Wahl getroffen.
Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.
Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.
Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.
Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.
Symbole in dieser Anleitung
D
Die in dieser Gebrauchsanleitung verwendeten Symbole haben folgende Bedeutung:
Gefahr von Personenschäden durch gefährliche elektrische Spannung
Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur
Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.
Gefahr von Personenschäden durch eine allgemeine Gefahrenquelle
Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur
Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.
Wichtiger Hinweis für die störungsfreie Funktion.
Bestimmungsgemäße Verwendung
Aquarius Fountain Set 750, 1000, 1500, 2500, 3500, im weiteren "Gerät" genannt, darf ausschließlich wie folgt verwen-
det werden:
Zum Pumpen von normalem Teichwasser für Springbrunnen und Fontänen.
Betrieb unter Einhaltung der technischen Daten.
Betrieb unter Einhaltung der empfohlenen Wasserwerte.
Für das Gerät gelten folgende Einschränkungen:
Nicht in Schwimmteichen verwenden.
Niemals andere Flüssigkeiten als Wasser fördern.
Niemals ohne Wasserdurchfluss betreiben.
Nicht für gewerbliche oder industrielle Zwecke verwenden.
Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.
Nicht an die Hauswasserversorgung anschließen.
Sicherheitshinweise
Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht
dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefah-
ren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung
und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.

- DE -
5
Gefahren durch die Kombination von Wasser und Elektrizität
Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder unsachgemäßer
Handhabung zum Tod oder zu schweren Verletzungen durch Stromschlag führen.
Bevor Sie in das Wasser greifen, immer alle im Wasser befindlichen Geräte spannungsfrei schalten.
Vorschriftsmäßige elektrische Installation
Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer
Elektrofachkraft vorgenommen werden.
Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fach-
kraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler
Normen, Vorschriften und Bestimmungen.
Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
Der Anschluss des Gerätes ist nur erlaubt, wenn die elektrischen Daten von Gerät und Stromversorgung überein-
stimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anlei-
tung.
Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA
abgesichert sein.
Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeig-
net sein (spritzwassergeschützt).
Schützen Sie Steckerverbindungen vor Feuchtigkeit.
Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an.
Sicherer Betrieb
Bei defekten elektrischen Leitungen oder defektem Gehäuse darf das Gerät nicht betrieben werden.
Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
Verlegen Sie Leitungen geschützt vor Beschädigungen und achten Sie darauf, dass niemand darüber fallen kann.
Öffnen Sie das Gehäuse des Gerätes oder zugehöriger Teile nur, wenn Sie dazu in der Anleitung ausdrücklich auf-
gefordert werden.
Führen Sie nur Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind. Wenden Sie sich an eine autori-
sierte Kundendienststelle oder im Zweifelsfall an den Hersteller, wenn sich Probleme nicht beheben lassen.
Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
Nehmen Sie niemals technische Änderungen am Gerät vor.
Die Anschlussleitungen können nicht ersetzt werden. Bei einer beschädigten Leitung muss das Gerät bzw. die Kom-
ponente entsorgt werden.
Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser aufhalten!
Halten Sie die Steckdose und den Netzstecker trocken.
Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittmacher oder implantierte
Defibrillatoren (ICD) beeinflussen kann. Mindestens 20 Zentimeter Abstand zwischen Implantat und Magnet einhal-
ten.

- DE -
6
Montage
Achtung! Gefährliche elektrische Spannung.
Mögliche Folgen: Tod oder schwere Verletzungen.
Schutzmaßnahmen:
Elektrische Geräte und Installationen mit Bemessungsspannung U > 12 V AC oder U >30 V DC, die im
Wasser liegen: Geräte und Installationen spannungsfrei schalten, bevor Sie ins Wasser greifen.
Vor Arbeiten am Gerät, Gerät spannungsfrei schalten.
Gegen unbeabsichtigtes Wiedereinschalten sichern.

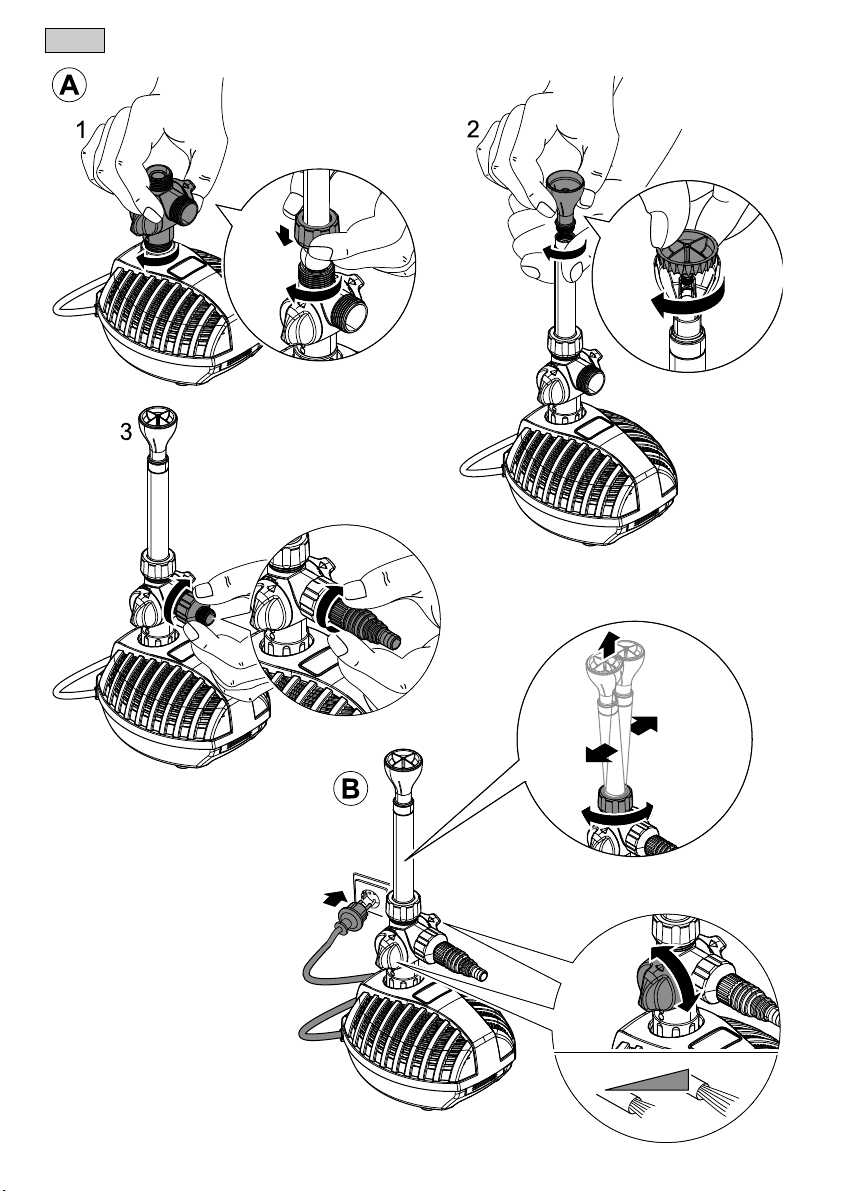

T-Verteiler auf den Anschlussstutzen schrauben, Düsenrohr auf den T-Verteiler schrauben (A1). Düsenaufnahme und
gewünschte Springbrunnendüse auf das Düsenrohr schrauben (A2). Am seitlichen Auslass am T-Verteiler können Sie
über das Reduzierstück und die Stufenschlauchtülle einen Schlauch anschließen (A3). Das Gerät im Teich waagerecht
auf einen festen, schlammfreien Untergrund aufstellen, so dass es komplett mit Wasser bedeckt ist (maximal 2 m unter
dem Wasserspiegel).
Düsenrohr ausrichten. Die Höhe der Fontäne und der Wasserdurchfluss am seitlichen Auslass am T-Verteiler können
Sie jeweils mit einem Regler einstellen (B). Zum Ausschalten des Gerätes Netzstecker ziehen.
Gerät aufstellen
Hinweis!
Beim Fördern von stark verschlammtem Wasser verschleißt die Laufeinheit der Pumpe ggf. schneller und
muss vorzeitig ersetzt werden.
Abhilfe:
Den Teich bzw. das Becken gründlich reinigen, bevor die Pumpe aufgestellt wird.
Die Pumpe ca. 200 mm über den Teichboden aufstellen, um das Ansaugen von verschlammtem Wasser
zu vermeiden.
Das Gerät im Teich auf einem festen, schlammfreien Untergrund waagerecht so aufstellen, dass es komplett mit
Wasser bedeckt ist.
Inbetriebnahme
Achtung! Empfindliche elektrische Bauteile.
Mögliche Folge: Das Gerät wird zerstört.
Schutzmaßnahme: Gerät nicht an eine dimmbare Stromversorgung anschließen.
Achtung! Pumpe darf nicht trockenlaufen.
Mögliche Folge: Pumpe wird zerstört.
Schutzmaßnahme: Regelmäßig den Wasserstand kontrollieren. Das Gerät muss generell unterhalb des
Wasserspiegels positioniert sein.
Achtung! Der eingebaute Temperaturwächter schaltet die Pumpe bei Überbelastung automatisch aus. Nach
A
bkühlung des Motors wird die Pumpe automatisch wieder eingeschaltet. Unfallgefahr!
So stellen Sie die Stromversorgung her:
Einschalten: Gerät mit dem Netz verbinden. Das Gerät schaltet sich sofort ein, wenn die Stromverbindung hergestellt
ist.
Ausschalten: Gerät vom Netz trennen.
Reinigung und Wartung
Achtung! Gefährliche elektrische Spannung.
Mögliche Folgen: Tod oder schwere Verletzungen.
Schutzmaßnahmen:
Elektrische Geräte und Installationen mit Bemessungsspannung U > 12 V AC oder U >30 V DC, die im
Wasser liegen: Geräte und Installationen spannungsfrei schalten, bevor Sie ins Wasser greifen.
Vor Arbeiten am Gerät, Gerät spannungsfrei schalten.
Gegen unbeabsichtigtes Wiedereinschalten sichern.

- DE -
7
Gerät reinigen
Hinweis!
Empfehlung zur regelmäßigen Reinigung:
Das Gerät mindestens 2-mal jährlich reinigen.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch das Gehäuse
angegriffen oder die Funktion beeinträchtigt werden kann.
Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:
– Pumpenreiniger PumpClean von OASE.
– Essig- und chlorfreien Haushaltsreiniger.
Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.
So gehen Sie vor:
Düsenrohr mit T-Verteiler und Anschlussstutzen abschrauben (C1). Filterschale öffnen und die Pumpe entneh-
men (C2). Pumpendeckel abdrehen und Laufrad entnehmen (C3). Alle Teile mit klarem Wasser und einer Bürste reini-
gen. Nach der Reinigung Pumpe in umgekehrter Reihenfolge zusammenbauen. Pumpe in das Filtergehäuse setzten
(C4). Anschlussleitung so verlegen, dass sie nicht gequetscht wird. Filterdeckel aufsetzen und schließen (C5).
Störungsbeseitigung
Störung Ursache
A
bhilfe
Das Gerät läuft nicht Netzspannung fehlt Netzspannung überprüfen
Förderleistung ungenügend Laufrad blockiert Laufrad reinigen
Filterschale verstopft Filterschale reinigen
Zu hohe Druckverluste in den Leitungen Schlauchlänge und Verbindungsteile auf Mini-
mum reduzieren, Schläuche möglichst gerade
verlegen
Gerät schaltet nach kurzer Laufzeit ab Wassertemperatur zu hoch Maximale Wassertemperatur von + 35 °C be-
achten
Entsorgung
Dieses Gerät darf nicht als Hausmüll entsorgt werden! Nutzen Sie bitte das dafür vorgesehene Rücknahme-
system. Machen Sie das Gerät vorher durch Abschneiden der Kabel unbrauchbar.
Lagern/Überwintern
Bei Frost muss das Gerät deinstalliert werden. Führen Sie eine gründliche Reinigung durch und prüfen Sie das Gerät
auf Beschädigungen.
Bewahren Sie das Gerät in Wasser getaucht oder mit Wasser befüllt und frostfrei auf. Den Stecker nicht
überfluten!
Verschleißteile
Die Laufeinheit ist ein Verschleißteil und unterliegt nicht der Gewährleistung.

- EN -
8
- EN -
Translation of the original Operating Instructions
Information about these operating instructions
Welcome to OASE Living Water. You made a good choice with the purchase of this product Aquarius Fountain Set
750, 1000, 1500, 2500, 3500.
Prior to commissioning the unit, please read the instructions of use carefully and fully familiarise yourself with the unit.
Ensure that all work on and with this unit is only carried out in accordance with these instructions.
Adhere to the safety information for the correct and safe use of the unit.
Keep these instructions in a safe place! Please also hand over the instructions when passing the unit on to a new
owner.
Symbols used in these instructions
GB
The symbols used in this operating manual have the following meanings:
Risk of injury to persons due to dangerous electrical voltage
This symbol indicates an imminent danger, which can lead to death or severe injuries if the appropriate
measures are not taken.
Risk of personal injury caused by a general source of danger
This symbol indicates an imminent danger, which can lead to death or severe injuries if the appropriate
measures are not taken.
Important information for trouble-free operation.
Intended use
Aquarius Fountain Set 750, 1000, 1500, 2500, 3500, referred to in the following as "unit", may only be used as
specified in the following:
For pumping normal pond water for water features and fountains.
Operation under observance of the technical data.
Operation under observance of the recommended water quality.
The following restrictions apply to the unit:
Do not use in swimming ponds.
Never use the unit to convey fluids other than water.
Never run the unit without water.
Do not use for commercial or industrial purposes.
Do not use in conjunction with chemicals, foodstuff, easily flammable or explosive substances.
Do not connect to the domestic water supply.
Safety information
Hazards to persons and assets may emanate from this unit if it is used in an improper manner or not in accordance
with its intended use, or if the safety instructions are ignored.
This unit can be used by children from the age of 8 and by persons
with physical, sensory or mental impairments or lack of experience
and knowledge, as long as they are supervised or instructed on how
to use the unit safely and are able to understand the potential haz-
ards. Do not allow children to play with the unit. Do not allow children
to clean or maintain the unit without close supervision.

- EN -
9
Hazards encountered by the combination of water and electricity
The combination of water and electricity can lead to death or severe injury from electrocution, if the unit is incorrectly
connected or misused.
Prior to reaching into the water, always switch off the mains voltage to all units used in the water.
Correct electrical installation
Electrical installations must meet the national regulations and may only be carried out by a qualified electrician.
A person is regarded as a qualified electrician, if, due to his/her vocational education, knowledge and experience, he
or she is capable of and authorised to judge and carry out the work commissioned to him/her. This also includes the
recognition of possible hazards and the adherence to the pertinent regional and national standards, rules and regu-
lations.
For your own safety, please consult a qualified electrician.
The unit may only be connected when the electrical data of the unit and the power supply coincide. The unit data is
to be found on the unit type plate or on the packaging, or in this manual.
Ensure that the unit is fused for a rated fault current of max. 30 mA by means of a fault current protection device.
Extension cables and power distributors (e. g. outlet strips) must be suitable for outdoor use.
Protect the plug connections from moisture.
Only plug the unit into a correctly fitted socket.
Safe operation
Never operate the unit if either the electrical cables or the housing are defective!
Do not carry or pull the unit by its electrical cable.
Route cords/hoses/lines in a way that they are protected against damage, and ensure that they do not present a
tripping obstacle.
Only open the unit housing or its attendant components, when this is explicitly required in the operating instructions.
Only execute work on the unit that is described in this manual. If problems cannot be overcome, please contact an
authorised customer service point or, when in doubt, the manufacturer.
Only use original spare parts and accessories for the unit.
Never carry out technical modifications to the unit.
The power connection cables cannot be replaced. When the cable is damaged, the unit or the component needs to
be disposed of.
Only operate the unit if no persons are in the water!
Keep the socket and power plug dry.
The impeller unit in the pump contains a magnet with a strong magnetic field that may affect the operation of pace-
makers or implantable cardioverter defibrillators (ICDs). Always keep magnets at least 20 cm away from implanted
devices.

- EN -
10
Installation
Attention! Dangerous electrical voltage.
Possible consequences: Death or severe injury.
Protective measures:
Electrical units and installations with a rated voltage of U > 12 V AC or U >30 V DC located in the water:
Isolate the units and installations (switch off and disconnect from the power supply) before reaching into
the water.
Isolate the unit before starting any work.
Secure the unit to prevent unintentional switching on.
Screw T distributor to the connection socket, screw nozzle tube to the T distributor (A1). Screw nozzle mounting and
the desired water feature nozzle to the nozzle tube (A2). It is possible to connect a hose to the lateral outlet at the T
distributor by means of the reduction element and the stepped hose connection (A3). Place the unit in the pond hori-
zontally on firm, sludge-free ground and ensure that it is completely covered with water (at a maximum of 2 m below
the water level).
Align the nozzle tube. The water feature height and the water flow can be adjusted with a regulator at the lateral outlet
at the T distributor (B). The power supply must be disconnected to switch off the unit.
Set-up the unit
Note!
If the pump is used for conveying excessively soiled water, the impeller unit will be subject to increased wear
and will require earlier replacement.
Remedy:
Thoroughly clean the pond or pool before installing the pump.
Install the pump approx. 200 mm above the floor of the pond to avoid excessively soiled water from being
drawn into the pump.
Install the unit in the pond in a horizontal position on firm, sludge-free ground and ensure that it is completely cov-
ered with water.
Start-up
Attention! Sensitive electrical components.
Possible consequence: The unit will be destroyed.
Protective measure: Do not connect the unit to a dimmable power supply.
Attention! The pump must never run dry.
Possible consequence: The pump will be destroyed.
Protective measure: Check the water level at regular intervals. Always place the unit below water level.
Attention! The installed temperature monitor automatically turns the pump off, if it is overloaded. The pump
automatically switches on again once the motor has cooled down. Risk of accident!
This is how to connect the power supply:
Switching on: Connect the unit to the mains. The unit switches on as soon as the power connection is established.
Switching off: Disconnect the unit from the mains.
Maintenance and cleaning
Attention! Dangerous electrical voltage.
Possible consequences: Death or severe injury.
Protective measures:
Electrical units and installations with a rated voltage of U > 12 V AC or U >30 V DC located in the water:
Isolate the units and installations (switch off and disconnect from the power supply) before reaching into
the water.
Isolate the unit before starting any work.
Secure the unit to prevent unintentional switching on.

- EN -
11
Cleaning the unit
Note!
Recommendation on regular cleaning:
Clean the pump at least twice a year.
Never use aggressive cleaning agents or chemical solutions. These could attack the housing surface or impair the
function.
Recommended cleaning agent for removing stubborn limescale deposits:
– Pump cleaning agent PumpClean from OASE.
– Vinegar- and chlorine-free household cleaning agent.
After cleaning, thoroughly rinse all parts in clean water.
How to proceed:
Unscrew the nozzle tube including T distributor and connection socket (C1). Open strainer casing and remove
pump (C2). Unscrew pump lid and remove impeller (C3). Clean all components using clear water and a brush. After
cleaning the pump, reassemble in the reverse order. Insert pump in the strainer casing (C4). Route connection cable
such that it cannot be pinched. Refit strainer lid and close (C5).
Remedy of faults
Malfunction Cause Remedy
The unit is not operating No mains voltage Check mains voltage
Insufficient delivery rate Impeller blocked Clean impeller
Strainer casing clogged Clean strainer casing
Excessive pressure losses in the hoses Reduce hose length and connecting parts to a
minimum, route hoses as straight as possible
Unit switches off after a short running period Water temperature too high Note maximum water temperature of +35 °C
Disposal
Do not dispose of this unit with domestic waste! For disposal purposes, please use the return system provided.
Disable the unit beforehand by cutting off the cables.
Storage/Over-wintering
Remove the unit at temperatures below zero degrees centigrade. Thoroughly clean and check the unit for damage.
Store the unit immersed in water or filled with water in a frost-free place. Do not flood the power plug!
Wear parts
The impeller unit is a wearing part and does not fall under the warranty.

- FR -
12
- FR -
Traduction de la notice d'emploi originale
Remarques relatives à cette notice d'emploi
Bienvenue chez OASE Living Water. Avec l'acquisition du produit, Aquarius Fountain Set 750, 1000, 1500, 2500,
3500 vous avez fait le bon choix.
Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous
les travaux effectués avec et sur cet appareil devront être exécutés conformément aux directives ci-jointes.
Respecter impérativement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité.
Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriétaire, prière de transmettre égale-
ment cette notice d'emploi.
Symboles dans cette notice d'emploi
F
Les symboles utilisés dans cette notice d'emploi ont les significations suivantes :
Risque de dommages aux personnes dû à une tension électrique dangereuse
Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures
graves si les mesures correspondantes ne sont pas prises.
Risque de dommages aux personnes dû à une source de danger générale
Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures
graves si les mesures correspondantes ne sont pas prises.
Consigne importante pour un fonctionnement exempt de dérangement.
Utilisation conforme à la finalité
Aquarius Fountain Set 750, 1000, 1500, 2500, 3500, appelé par la suite «appareil», doit être utilisé exclusivement
comme suit :
Pour le pompage d’eau normale d’étang/de bassin pour des jets d’eau et des fontaines.
Exploitation dans le respect des données techniques.
Exploitation dans le respect des valeurs d'eau recommandées
Les restrictions suivantes sont valables pour l'appareil :
Ne pas utiliser dans des piscines naturelles.
Ne jamais refouler des liquides autres que de l'eau.
Ne jamais utiliser sans débit d'eau.
Ne pas utiliser à des fins commerciales ou industrielles.
Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement in-
flammables ou explosifs.
A ne pas raccorder à l'alimentation en eau potable.
Consignes de sécurité
Toutefois des situations à risque pour les personnes ou les biens peuvent survenir avec cet appareil lorsque celui-ci
est utilisé de manière non appropriée, voire non conforme à sa finalité ou lorsque les informations de sécurité ne sont
pas respectées.
Attention :
Dans le cas où cet appareil serait utilisé par des mineurs de moins
de 8 ans ainsi que par des personnes souffrant d'un handicap mental
ou plus généralement par des personnes manquant d'expérience, un
adulte averti devra être présent, qui renseignera le mineur ou la per-
sonne fragilisée concernée sur le bon emploi de ce matériel. Les en-
fants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant
sans surveillance pour le nettoyage ou l'entretien.

- FR -
13
Dangers dus à la combinaison d'eau et d'électricité
La combinaison d'eau et d'électricité peut entraîner des blessures graves ou la mort par électrocution en présence
de raccordements non conformes ou d'une utilisation inappropriée.
Toujours mettre hors tension tous les appareils se trouvant dans l'eau avant tout contact avec l'eau.
Installation électrique correspondant aux prescriptions
Les installations électriques doivent répondre aux règlements d'installation nationaux et leur exécution est exclusi-
vement réservée à un technicien électricien.
Une personne est considérée comme technicien électricien lorsqu'elle est capable et habilitée à apprécier et réaliser
les travaux qui lui sont confiés en raison de sa formation technique, de ses connaissances et de son expérience.
Travailler en tant que technicien consiste également à identifier d'éventuels dangers et à respecter les normes
régionales et nationales, les règlements et les dispositions en vigueur qui se rapportent aux tâches à exécuter.
En cas de questions et de problèmes, prière de vous adresser à un technicien électricien.
Le raccordement de l'appareil est autorisé uniquement lorsque les données électriques de l'appareil et l'alimentation
électrique correspondent. Les données de l'appareil sont indiquées sur la plaque signalétique de l'appareil, sur l'em-
ballage ou dans cette notice d'emploi.
Veiller à ce que l'appareil soit absolument protégé par fusible par le biais d’une protection différentielle avec un
courant assigné de 30 mA maximum.
Les câbles de rallonge et le distributeur de courant (par ex. blocs multiprises) doivent être conçus pour une utilisa-
tion en extérieur (protégé contre les projections d'eau).
Protéger les raccordements à fiche contre l'humidité.
Raccorder l'appareil uniquement à une prise installée conformément à la réglementation.
Exploitation sécurisée
En cas de lignes électriques défectueuses ou de carter défectueux, il est interdit d'exploiter l'appareil.
Ni porter, ni tirer l'appareil par le câble électrique.
Poser les câbles de manière à ce qu'ils soient protégés contre d'éventuels endommagements et veiller à ce que
personne ne puisse trébucher.
Ouvrir le carter de l'appareil ou des éléments s'y rapportant uniquement si cela est expressément sollicité dans la
notice d'emploi.
Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. S'il est impossi-
ble de remédier aux problèmes, contacter le SAV agréé ou en cas de doute le constructeur.
N'utiliser que des pièces de rechange et des accessoires d'origine pour l'appareil.
Ne jamais procéder à des modifications techniques sur l'appareil.
Les câbles de raccordement ne sont pas interchangeables. Au cas où un câble de raccordement serait endom-
magé, l'appareil ou le composant doit être éliminé.
Ne pas utiliser l'appareil lorsque des personnes se trouvent dans l'eau !
Tenir la prise de courant et la prise de secteur au sec.
L'unité de fonctionnement dans l'appareil contient un aimant à champ magnétique puissant qui risque d'avoir un im-
pact sur les stimulateurs cardiaques ou les défibrillateurs implantés (ICD). Maintenir une distance d'au moins 20 cm
entre l'implant et l'aimant.

- FR -
14
Montage
Attention ! Tension électrique dangereuse.
Conséquences éventuelles : mort ou blessures graves.
Mesures de sécurité :
Appareils électriques et installations avec une tension assignée U > 12 V CA ou U >30 V CC, qui se trou-
vent dans l'eau : couper la tension des appareils et des installations avant de mettre les mains dans l’eau.
Avant d'exécuter des travaux sur l'appareil, couper la tension de l'appareil.
Le protéger contre toute remise en circuit incontrôlée.
Visser le distributeur en T sur les manchons de raccordement, visser le tuyau d'ajutage sur le distributeur en T (A1).
Visser le logement de buse et la buse de jet d'eau souhaitée sur le tuyau d'ajutage (A2) Vous pouvez également rac-
corder un tuyau sur la sortie latérale du distributeur en T via le réducteur et l'embout à étages (A3). Mettre en place
l'appareil en position horizontale dans l'étang, et ce, sur une surface stable et exempte de vase, de manière à ce qu'il
soit totalement immergé (profondeur maximale de 2 mètres sous la surface de l’étang).
Orienter le tuyau d'ajutage. La hauteur de la fontaine et le débit d'eau sur la sortie latérale du distributeur en T peuvent
être réglés chacun par un régulateur (B). Débrancher l'appareil en retirant la fiche de contact.
Mise en place de l'appareil
Remarque !
Une eau très envasée peut provoquer l'usure plus rapide de l'unité de marche de la pompe et demander son
remplacement prématuré.
Remède :
Nettoyer minutieusement l'étang ou le bassin avant d'installer la pompe.
Installer la pompe à environ 200 mm au-dessus du fond de l'étang pour éviter l'aspiration d'eau envasée.
Poser l'appareil à l'horizontale dans l'étang, sur une surface stable et exempte de vase, de manière à ce qu'il soit
totalement immergé.
Mise en service
Attention ! Composants électriques fragiles.
Conséquence éventuelle : l'appareil est détruit.
Mesure de protection : raccorder l'appareil à une alimentation en courant avec variateur.
Attention ! La pompe ne doit pas fonctionner en marche à sec.
Conséquence éventuelle : la pompe en serait détruite.
Mesure de protection : contrôler régulièrement le niveau d'eau. D'une manière générale, l'appareil doit se
trouver sous le niveau de l'eau.
Attention ! Le contrôleur de température intégré met automatiquement la pompe hors service en présence
d’une surcharge. Après refroidissement du moteur la pompe est remise automatiquement en service. Risque
d'accident !
Méthode pour établir l'alimentation en courant :
Mise en circuit : Brancher l'appareil sur la tension secteur. L'appareil se met immédiatement en marche dès que la
connexion avec le réseau est établie.
Mise hors circuit : Débrancher l'appareil de la tension secteur.
Nettoyage et entretien
Attention ! Tension électrique dangereuse.
Conséquences éventuelles : mort ou blessures graves.
Mesures de sécurité :
Appareils électriques et installations avec une tension assignée U > 12 V CA ou U >30 V CC, qui se trou-
vent dans l'eau : couper la tension des appareils et des installations avant de mettre les mains dans l’eau.
Avant d'exécuter des travaux sur l'appareil, couper la tension de l'appareil.
Le protéger contre toute remise en circuit incontrôlée.

- FR -
15
Nettoyage de l'appareil
Remarque !
Recommandations pour un nettoyage régulier :
Nettoyer l'appareil au moins 2 fois par an.
N'utiliser en aucun cas des produits de nettoyage agressifs ou des solutions chimiques qui risqueraient d'attaquer le
boîtier ou d'entraver le fonctionnement.
Produits de nettoyage recommandés en cas d'entartrages tenaces :
– Nettoyant pour pompe PumpClean de OASE.
– Détergents ménagers exempts de vinaigre et de chlore.
Après le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire.
Voici comment procéder :
Dévisser le tuyau d'ajutage avec le distributeur en T et les manchons de raccordement (C1). Ouvrir l’enveloppe fil-
trante et retirer la pompe (C2). Dévisser le couvercle de la pompe et retirer la turbine (C3). Nettoyer toutes les pièces à
l'eau claire et avec une brosse. A la suite du nettoyage, remonter la pompe dans le sens inverse. Remettre la pompe
dans l'enveloppe filtrante (C4). Poser le câble de raccordement de façon à ce qu'il ne soit pas écrasé. Remettre le cou-
vercle de filtre en place et fermer (C5).
Élimination des dérangements
Problème Cause Remède
L’appareil ne fonctionne pas Absence de tension de réseau Contrôler la tension de réseau
Capacité de refoulement insuffisante La turbine est bloquée Nettoyer la turbine
Enveloppe filtrante bouchée Nettoyer l’enveloppe filtrante
Pertes de pression trop importantes dans les
conduites
Réduire au minimum la longueur des tuyaux et
les éléments de connexion, et poser si possible
le tuyau bien droit
L’appareil s’arrête après une courte période La température de l'eau est trop élevée Température maximale de l'eau admissible :
+ 35 °C
Recyclage
L'appareil ne doit pas être jeté avec les ordures ménagères ! Prière d'utiliser le système de reprise prévu à cet
effet. Rendez l'appareil inutilisable en sectionnant le câble auparavant.
Stockage/entreposage pour l'hiver
Il est nécessaire de retirer l'appareil en cas de gel. Effectuer un nettoyage approfondi et contrôler la présence éven-
tuelle de dommages sur l’appareil.
Stocker l'appareil immergé dans l'eau ou rempli d'eau et à l'abri du gel. La prise ne doit pas se trouver sous
l'eau !
Pièces d'usure
L'unité de fonctionnement est une pièce d'usure et n'est pas couverte par la garantie.

- NL -
16
- NL -
Vertaling van de oorspronkelijke gebruiksaanwijzing
Instructies betreft deze gebruiksaanwijzing
Welkom bij OASE Living Water. Met de aanschaf van het product Aquarius Fountain Set 750, 1000, 1500, 2500,
3500 heeft u een goede keuze gemaakt.
Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het ap-
paraat vertrouwd te maken. Alle werkzaamheden aan en met dit apparaat mogen uitsluitend verricht worden als ze
conform de onderhavige handleiding zijn.
Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften.
Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de nieuwe eigenaar wanneer het ap-
paraat van eigenaar verwisselt.
Symbolen in deze handleiding
NL
De in deze gebruiksaanwijzing gebruikte symbolen hebben de volgende betekenis:
Gevaar voor persoonlijke schade door gevaarlijke elektrische spanning
Het symbool wijst op een onmiddellijk dreigend gevaar, dat de dood of zware verwondingen tot gevolg kan
hebben als geen passende maatregelen worden getroffen.
Gevaar voor persoonlijke schade door een algemene gevarenbron
Het symbool wijst op een onmiddellijk dreigend gevaar, dat de dood of zware verwondingen tot gevolg kan
hebben als geen passende maatregelen worden getroffen.
Belangrijke aanwijzing voor een storingsvrije werking.
Beoogd gebruik
Aquarius Fountain Set 750, 1000, 1500, 2500, 3500, verder "apparaat" genoemd, mag alleen als volgt worden
gebruikt:
Voor het verpompen van normaal vijverwater voor springbronnen en fonteinen.
Gebruik onder naleving van de technische gegevens.
Gebruik onder naleving van de aanbevolen waterwaarden.
De volgende inperkingen gelden voor het apparaat:
Niet gebruiken in zwemvijvers.
Transporteer nimmer andere vloeistoffen dan water.
Nooit gebruiken zonder doorstromend water.
Niet gebruiken voor commerciële of industriële doeleinden.
Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen.
Niet op de drinkwatervoorziening aansluiten.
Veiligheidsinstructies
Dit apparaat kan gevaar opleveren voor personen en goederen, indien het op onoordeelkundige c.q. ondoelmatige
wijze gebruikt wordt of als de veiligheidsvoorschriften niet worden opgevolgd.
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en
daarnaast door personen met verminderde fysieke, sensorische of
mentale vermogens of een gebrek aan ervaring en kennis, mits zij
onder toezicht staan of geïnstrueerd werden over het veilige gebruik
van het apparaat en de gevaren begrijpen, die hiermee
samenhangen. Kinderen mogen niet met het apparaat spelen.
Reiniging en onderhoud door de gebruiker mogen niet worden
uitgevoerd door kinderen, die niet onder toezicht staan.

- NL -
17
Gevaren als gevolg van de combinatie van water en elektriciteit
De combinatie van water en elektriciteit kan - in geval van een niet volgens de voorschriften gemaakte aansluiting of
door onoordeelkundig gebruik - leiden tot elektrische schokken die ernstig letsel of de dood veroorzaken.
Schakel eerst alle watervoerende apparaten spanningvrij alvorens u in het water grijpt.
Elektrische installatie volgens de voorschriften
Elektrische installaties dienen te voldoen aan de nationale vestigingsbepalingen en mogen slechts door een elektri-
cien worden uitgevoerd.
Een persoon is een elektricien als hij of zij op grond van zijn of haar opleiding, kennis en ervaring in staat en be-
voegd is, de aan hem of haar overgedragen werkzaamheden te beoordelen en uit te voeren. De werkzaamheden
als specialist omvatten ook het herkennen van mogelijke gevaren en het in acht nemen van geldige regionale en
nationale normen, voorschriften en bepalingen.
Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.
De aansluiting van het apparaat is slechts toegestaan als de elektrische gegevens van het apparaat en de voeding
overeenkomen. De apparatuurgegevens bevinden zich op het typeplaatje op het apparaat, op de verpakking, of in
deze handleiding.
Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA.
Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwa-
terbestendig).
Bescherm de stekkerverbindingen tegen vochtigheid.
Gebruik het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde contactdoos.
Veilig gebruik
Gebruik het apparaat niet als er sprake is van defecte elektrische kabels of een defecte behuizing.
Het apparaat niet dragen, of aan de elektrische kabel trekken.
Zorg, bij het aanleggen van de kabels, voor bescherming tegen beschadigingen en let er op dat niemand erover kan
struikelen.
Maak de behuizing van het apparaat of onderdelen ervan alleen open als daar in de gebruiksaanwijzing uitdrukkelijk
om gevraagd wordt.
Voer alleen werkzaamheden aan het apparaat uit, die in deze gebruiksaanwijzing zijn beschreven. Neem contact op
met een erkende serviceafdeling of bij twijfel met de fabrikant, in het geval dat problemen niet kunnen worden ver-
holpen.
Gebruik alleen originele reserveonderdelen en accessoires voor het apparaat.
Breng nooit technische veranderingen aan het apparaat aan.
De aansluitsnoeren kunnen niet worden vervangen. Bij een beschadigd snoer moet het apparaat resp. de on-
derdelen worden afgevoerd.
Gebruik het apparaat uitsluitend, als er zich geen personen in het water bevinden!
Houd de contactdoos en de netsteker droog.
De rotor in het apparaat bevat een magneet met een krachtig magneetveld, dat pacemakers of geïmplanteerde defi-
brillatoren (ICD) kan beïnvloeden. Minstens 20 centimeter afstand tussen het implantaat en de magneet aanhouden.

- NL -
18
Montage
Let op! Gevaarlijke elektrische spanning.
Mogelijke gevolgen: Dood of ernstig letsel.
Veiligheidsmaatregelen:
Elektrische apparaten en installaties met nominale spanning U > 12 V AC of U >30 V DC, die in het water
liggen: Spanning van apparaten en installaties loskoppelen voordat u in het water grijpt.
Alvorens werkzaamheden aan het apparaat te verrichten, apparaat spanningsvrij maken.
Beveiligen tegen onbedoeld opnieuw inschakelen.
Schroef het T-stuk op het aansluitstuk en vervolgens de straalbuis op het T-stuk (A1). Schroef de sproeierhouder en
de gewenste fonteinsproeier op de straalbuis (A2). Op de zijwaartse uitstroomopening van het T-stuk kan op het
verloopstuk en de slangnippel een slang worden aangesloten (A3). Plaats het apparaat in de vijver zo horizontaal
mogelijk op een vaste, slibvrije ondergrond, zodat het volledig met water bedekt is en zich maximaal 2 meter onder de
waterspiegel bevindt.
Breng de straalpijp in de juiste stand. Zowel de hoogte tot waar het water opspuit als de hoeveelheid door de
zijwaartse uitstroomopening van het T-stuk stromend water kan met een regelaar worden ingesteld (B). Als u het ap-
paraat wilt uitschakelen, moet u de stekker uit het stopcontact trekken.
Het plaatsen van het apparaat
Opmerking!
Bij het aanvoeren van sterk slijkachtig water kan de rotor eventueel sneller verslijten en moet deze vroegtijdig
vervangen worden.
Oplossing:
De vijver of het bekken grondig reinigen alvorens de pomp op te stellen.
De pomp ca. 200 mm boven de bodem van de vijver opstellen om te voorkomen dat slijkachtig water wordt
aangezogen.
Het apparaat in de vijver zo op een vaste, moddervrije ondergrond opstellen, dat het volledig bedekt is met water.
Ingebruikneming
Let op! Gevoelige elektrische componenten.
Mogelijke gevolgen: Het apparaat raakt vernield.
Veiligheidsmaatregel: Sluit het apparaat niet aan op een dimbare voeding.
Let op! De pomp mag niet drooglopen.
Mogelijk gevolg: De pomp raakt defect.
Veiligheidsmaatregel: Controleer regelmatig het waterniveau. Het apparaat moet in principe onder de water-
spiegel zijn geplaatst.
Let op! De ingebouwde temperatuursensor schakelt de pomp bij overbelasting automatisch uit. Als de motor
is afgekoeld, wordt de pomp automatisch weer ingeschakeld. Kans op ongevallen!
Zo brengt u de stroomvoorziening tot stand:
Inschakelen: Apparaat aansluiten op het elektriciteitsnet. Het apparaat schakelt zichzelf onmiddellijk in, als de elektri-
sche aansluiting tot stand is gebracht.
Uitschakelen: Koppel het apparaat van het elektriciteitsnet af.
Reiniging en onderhoud
Let op! Gevaarlijke elektrische spanning.
Mogelijke gevolgen: Dood of ernstig letsel.
Veiligheidsmaatregelen:
Elektrische apparaten en installaties met nominale spanning U > 12 V AC of U >30 V DC, die in het water
liggen: Spanning van apparaten en installaties loskoppelen voordat u in het water grijpt.
Alvorens werkzaamheden aan het apparaat te verrichten, apparaat spanningsvrij maken.
Beveiligen tegen onbedoeld opnieuw inschakelen.

- NL -
19
Apparaat reinigen
Let op!
Aanbeveling voor regelmatige reiniging:
het apparaat tenminste 2 maal per jaar reinigen.
Gebruik nooit agressieve schoonmaakmiddelen of chemische oplossingen, omdat hierdoor de behuizing bescha-
digd kan raken of de werking negatief kan worden beïnvloed.
Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag:
– Pompreiniger PumpClean van OASE.
– Azijn- en chloorvrije huishoudreiniger.
Na het reinigen alle delen met schoon water afspoelen.
Zo gaat u te werk:
Schroef de straalbuis eraf, inclusief T-stuk en aansluitnippel (C1). Open de filterhouder en neem de pomp uit (C2).
Draai het pompdeksel eraf en neem het schoepenrad uit (C3). Reinig alle delen met schoon water en een borstel. Zet
na het reinigen de pomp in omgekeerde volgorde weer in elkaar. Plaats de pomp in het filterhuis (C4). Leg de stroom-
kabel zo aan dat hij niet bekneld kan raken. Plaats het filterdeksel en sluit het (C5).
Storingen verhelpen
Storing Oorzaak Oplossing
Het apparaat loopt niet Geen netspanning De netspanning controleren
Onvoldoende pompcapaciteit Schoepenrad geblokkeerd Looprad reinigen
Filterkorf verstopt Filterkorf reinigen
Te veel drukverlies in de leidingen Gebruik een minimale slanglengte en zo weinig
mogelijk verloopstukken, leg de slang zo recht
mogelijk uit
Apparaat schakelt na korte tijd uit Watertemperatuur te hoog Houdt u zich aan de maximale
watertemperatuur van +35 °C
Afvoer van het afgedankte apparaat
Dit apparaat niet met het huishoudelijk afval afvoeren! Maak gebruik van het hiervoor bestemde recyclesy-
steem. Maak het apparaat eerst door het afsnijden van de kabels onbruikbaar.
Opslag en overwintering
Bij vorst moet u het apparaat uit elkaar nemen. Maak het apparaat grondig schoon en controleer het op beschadigin-
gen.
Sla het apparaat vorstvrij op, ondergedompeld in water of met water gevuld. Dompel de steker niet onder!
Slijtagedelen
De rotor is een onderdeel dat aan slijtage blootstaat en valt niet onder de garantie.

- ES -
20
- ES -
Traducción de las instrucciones de uso originales
Indicaciones sobre estas instrucciones de uso
Bienvenido a OASE Living Water. La compra del producto Aquarius Fountain Set 750, 1000, 1500, 2500, 3500 es
una buena decisión.
Lea minuciosamente las instrucciones y familiarícese con el equipo antes de usar el mismo por primera vez. Todos los
trabajos en y con este equipo sólo se deben ejecutar conforme a estas instrucciones.
Tenga necesariamente en cuenta las indicaciones de seguridad para garantizar un uso correcto y seguro del equipo.
Guarde cuidadosamente estas instrucciones. Entregue estas instrucciones al nuevo propietario en caso de cambio de
propietario.
Símbolos en estas instrucciones
D
Los símbolos que se emplean en estas instrucciones de uso tienen el siguiente significado:
Peligro de daños a personas por tensión eléctrica peligrosa
El símbolo indica un peligro inminente que puede provocar la muerte o graves lesiones si no se toman las me-
didas correspondientes.
Peligro de daños de personas por una fuente de peligro general
El símbolo indica un peligro inminente que puede provocar la muerte o graves lesiones si no se toman las me-
didas correspondientes.
Indicación importante para un funcionamiento sin fallos.
Uso conforme a lo prescrito
Aquarius Fountain Set 750, 1000, 1500, 2500, 3500en lo sucesivo, "el equipo", solo puede utilizarse de la siguiente
manera:
Para bombear agua normal de estanques para surtidores y fuentes.
Operación observando los datos técnicos.
Operación de acuerdo con los valores recomendados del agua.
Para el equipo son válidas las siguientes limitaciones:
No emplee en piscinas.
No transporte nunca otros líquidos que no sea el agua.
No opere nunca sin circulación de agua.
No emplee el equipo para fines industriales.
No emplee el equipo en combinación con productos químicos, alimentos y sustancias fácilmente inflamables o ex-
plosivas.
No conectar a la línea de alimentación de agua potable.
Indicaciones de seguridad
El equipo puede ser una fuente de peligro para las personas y los valores materiales, si no se emplea adecuadamente
y conforme al uso previsto o si no se observan las indicaciones de seguridad.
Este equipo se puede usar por niños a partir de 8 años así como por
personas con capacidades físicas, sensoriales o mentales
disminuidas o con escasas experiencias y conocimientos, si se
supervisan o se instruyen de forma segura en el uso del equipo y
han entendido los peligros que se pueden producir. Los niños no
deben jugar con el equipo. Los niños no deben limpiar ni mantener el
equipo sin supervisión.
