OBL MS-Plus User manual

TÀI LIỆU HD VẬN HÀNH BƠM ĐỊNH LƯỢNG TỪ TÍNH OBL - Ý
www.quangminhvn.com
Page 1
TÀI LIỆU HƯỚNG DẪN LẮP ĐẶT, VẬN HÀNH VÀ BẢO TRÌ
BƠM ĐỊNH LƯỢNG TỪ TÍNH
MS-Plus pH (mV)

TÀI LIỆU HD VẬN HÀNH BƠM ĐỊNH LƯỢNG TỪ TÍNH OBL - Ý
www.quangminhvn.com
Page 2
MỤC LỤC
1. Declaration of conformity: Tuyên bố về sự phù hợp ........................................................................ 4
2. Introduction :Giới thiệu chung ........................................................................................................ 5
3. Regulation reference: Điều lệ tham khảo ......................................................................................... 6
4. Presentation :Thuyết minh............................................................................................................... 6
4.1 Warranty: Bảo hành ................................................................................................................ 7
5. Technical Datas :Dữ liệu kỹ thuật ................................................................................................... 9
6. Shipping and transporting the pump: Gửi và vận chuyển bơm ....................................................... 10
7. Putting into service: Đưa vào vận hành ........................................................................................ 10
7.1 Assembly : Lắp ráp ................................................................................................................ 10
7.2 Installation: Lắp đặt .............................................................................................................. 10
7.3 Level connections: Khớp nối mức .......................................................................................... 15
7.4 Putting into service after a dismantling :Đưa vào hoạt động sau khi tháo rời ........................ 16
7.5 Load test: Thử nghiệm sức chịu tải ....................................................................................... 16
7.6 Space for maintenance and use :Không gian bảo trì và sử dụng ............................................. 17
7.7 Environmental conditions :Những điều kiện môi trường ....................................................... 17
7.8 Information related to removal/ elimination of waste material :Thông tin liên quan đến loại bỏ
phế liệu ............................................................................................................................................. 17
8. Mean features : Những đặc trưng chính ........................................................................................ 17
8.1 Spare parts :Phụ kiện ............................................................................................................. 17
8.2 Proper use of the pump :Sử dụng bơm đúng cách .................................................................. 18
8.3 Prohibited use of the pump :Trường hợp cấm sử dụng bơm .................................................. 18
8.4 Documents attesting that the equipment complies with the provision of the low :Những tài liệu
chứng tỏ thiết bị tuân thủ điều khoản của luật ................................................................................. 18
9. Instruction for use :Hướng dẫn sử dụng ........................................................................................ 18
9.1 Controls :Điều khiển ............................................................................................................ 18
9.2 Set up :Khởi động .................................................................................................................. 19
9.3 Menu functions :Chức năng của bảng chọn .......................................................................... 19
9.4 Operating display :Màn hình vận hành ................................................................................. 21
9.5 Navigation menu :Bảng chọn điều hướng ............................................................................. 22
9.6 Set point :Điểm xác định trước .............................................................................................. 22
9.6.1 Set point :Điểm xác định trước ...................................................................................... 23
9.6.2 Hysteresis :Hiện tượng trễ ............................................................................................. 23

TÀI LIỆU HD VẬN HÀNH BƠM ĐỊNH LƯỢNG TỪ TÍNH OBL - Ý
www.quangminhvn.com
Page 3
9.6.3 Delay: Hiện tượng trì hoãn ............................................................................................ 23
9.6.4 Dosing mode :Kiểu định lượng ...................................................................................... 24
9.6.5 PMW On/ Off :Đóng/ mở PMW ..................................................................................... 24
9.6.6 Alarm-Point High :Điểm báo độngcao ........................................................................... 25
9.6.7 Alarm-Point Low: Điểm báo động thấp .......................................................................... 25
9.7 Calibration :Hiệu chỉnh ......................................................................................................... 25
9.8 System set :Điều chỉnh hệ thống ........................................................................................... 26
9.8.1 Start-up Delay :Trì hoãn khởi động ............................................................................... 27
9.8.2 Dosing time: Thời gian định lượng ................................................................................ 27
9.8.3 Level control: Điều khiển mức ....................................................................................... 27
9.8.4 Password :Mật lệnh ....................................................................................................... 28
9.8.5 Constant Mode: Kiểu liên tục ......................................................................................... 28
9.8.6 Switch PH-Redox :Công tắc pH- Redox......................................................................... 28
9.8.7 Priming :Mồi nước ......................................................................................................... 29
9.9 Troubleshooting :Xử lý sự cố ................................................................................................. 29
10. Maintenance : Bảo trì ................................................................................................................ 30
10.1 How to operate when dosing sulphuric acid :Cách vận hành khi định lượng Axit sunfuric ... 32
11. Putting out of service :Đưa vào hoạt động ................................................................................. 32
11.1 Dismantling :Tháo dỡ ............................................................................................................ 33
11.2 Demolition and disposal :Hỏng hóc và vất bỏ ........................................................................ 33
12. Safety rules for maintenance and use :Những quy tắc an toàn khi vận hành và sử dụng ........... 33

TÀI LIỆU HD VẬN HÀNH BƠM ĐỊNH LƯỢNG TỪ TÍNH OBL - Ý
www.quangminhvn.com
Page 4
1. Declaration of conformity Tuyên bố về sự phù hợp
DECLARATION OF CONFORMITY
TUYÊN BỐ VỀ SỰ PHÙ HỢP
( In accordance with the Machinery directive 2006/42/CE)
( Theo Chỉ thị về an toàn máy móc của Cộng đồng Châu Âu 2006/42/CE
We declare under our sole responsibility that the products: SOLENOID DRIVEN METERING
DOSING PUMPS WITH INSTRUMENT BUILT-IN (MS-Plus pH) complies with the
Machinery Directive 2006/42/CE.
Với trách nhiệm của mình, OBL tuyên bố rằng sản phẩm Bơm định lượng từ tính với thiết bị
đi kèm series MS- Plus pH (mV) tuân theo tiêu chuẩn về Chỉ thị an toàn máy móc của Cộng
đồng Châu Âu 2006/42/CE.
Description: SOLENOID DRIVEN METERING PUMP Mô tả: Bơm định lượng từ tính
Manufacturing year: see tag on the machine Năm sản xuất: Theo nhãn ghi trên máy
Conformity is declared under the following standards:
Tuyên bố tính phù hợp theo những tiêu chuẩn dưới đây:
Electromagnetic compatability (EMC) 2004/108/CE;
Tính tương thích điện từ (EMC) 2004/108/CE;
Low Voltage (LVD) 2006/95/CE; Điện áp thấp (LVD) 2006/95/CE;
Pressure equipment (PED) 97/23/CE; Thiết bị chịu áp lực (PED) 97/23/CE;
ISO 12100:2010 Safety of machinery - General principles for design - Risk assessment and risk
reduction.
ISO 12100:2010 An toàn máy móc- Quy tắc thiết kế chung- Đánh giá & giảm thiểu rủi ro.

TÀI LIỆU HD VẬN HÀNH BƠM ĐỊNH LƯỢNG TỪ TÍNH OBL - Ý
www.quangminhvn.com
Page 5
The manufacturer also declares that the Technical File of the machine is kept at: OBL S.r.l., Via
Kennedy, 12 - 20090 Segrate (MI) – Italia
Nhà sản xuất cũng thông báo rằng Tài liệu kỹ thuật của thiết bị được cất giữ ở OBL S.r.l., Via
Kennedy, 12 - 20090 Segrate (MI) – Ý
2. Introduction Giới thiệu chung
The box contains: Hộp bao gồm:
Nr.1 Metering pump Bơm định lượng
nr.1 instruction manual Tài liệu hướng dẫn
nr.1 suction foot & filter Chân hút & Bộ lọc
nr.1 suction tube Ống hút
nr.1 delivery tube Ống dẫn
nr.1 injection valve Van phun
nr.1 hose locking ring and tube holder for 4x6 mm
tube Vòng khóa và giá để ống 4*6 mm
nr.1 fuse Cầu chì
nr.2 screws and fixing bolts Đinh vít và bu lông bắt
chặt
Suction foot &
filter
Chân hút & Bộ
lọc
Injection valve
Van phun
Delivery tube 4x6 mm –
2mt (dark polyethylene)
Ống dẫn 4*6 mm- 2m
( Nhựa PE đen)
Suction tube 4x6 mm –
2mt (transparent PVC)
Ống hút 4*6 mm- 2m
(Nhựa PVC trong suốt)

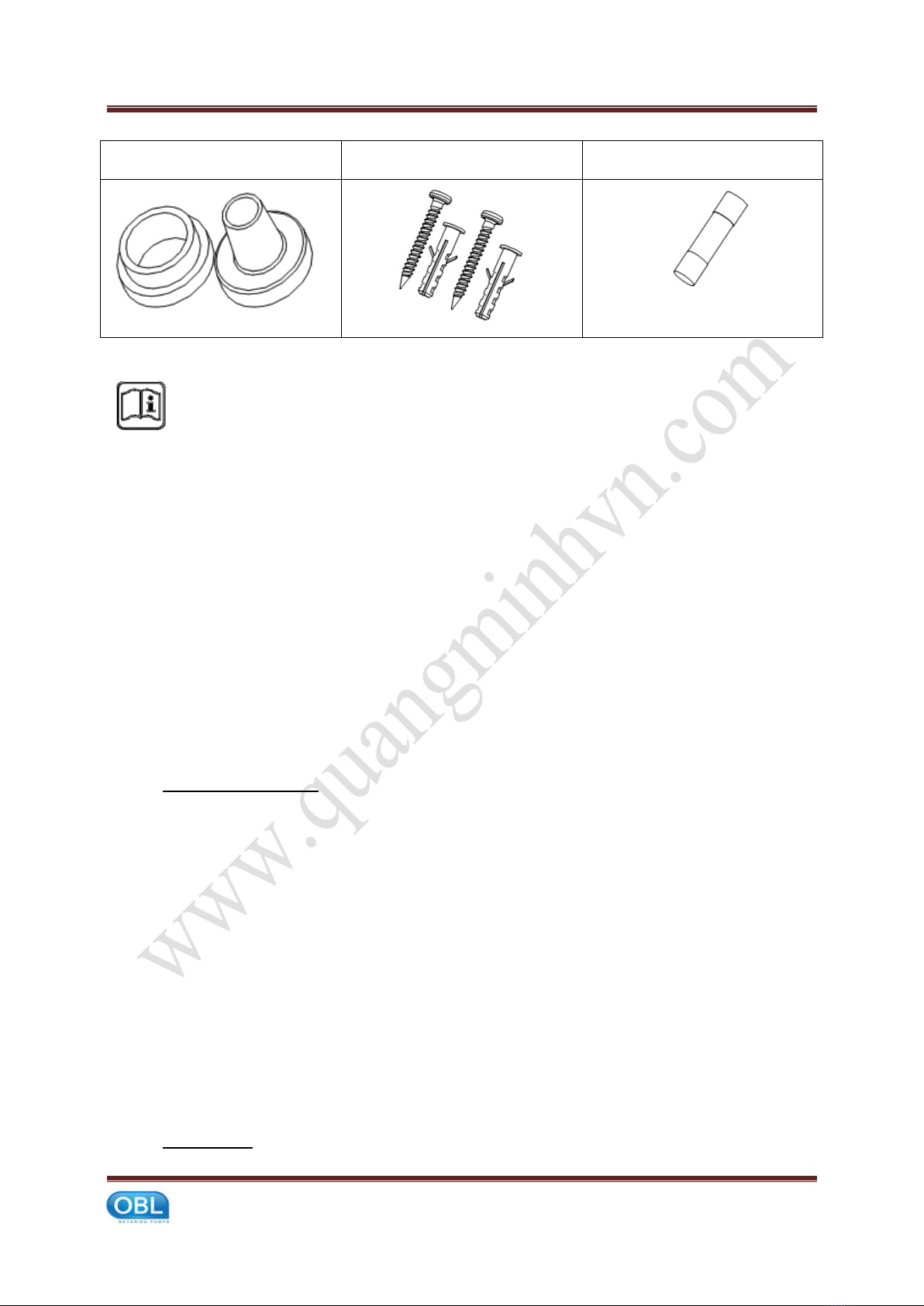

Kit Hose locking ring
Vòng khóa
Tube holder for 4x6 mm
Fixing bolts d.6
Bu lông bắt chặt d.6
Screws 4.5x40
Fuse 5x20
Cầu chì 5*20

TÀI LIỆU HD VẬN HÀNH BƠM ĐỊNH LƯỢNG TỪ TÍNH OBL - Ý
www.quangminhvn.com
Page 6
Giá để ống 4*6 mm Đinh vít 4.5*40
WARNING CẢNH BÁO
Warning! Please read the warning notices in this section very carefully, because they
contain important information regarding safety in installation, use and maintenance of the
pump.
Cảnh báo! Vui lòng đọc những chú ý cảnh báo trong đoạn này cẩn thận vì chúng chứa
những thông tin quan trọng liên quan đến sự an toàn khi lắp đặt, sử dụng và bảo trì bơm.
Any intervention or repair to the internal parts of the pump must be carried out by qualified
and authorized personnel. The manufacturers decline all responsibility for the consequences of
failure to respect this rule.
Việc can thiệp hay sửa chữa những bộ phận bên trong của bơm phải được tiến hành bởi
những người có kinh nghiệm và quyền hạn. Nhà sản xuất từ chối chịu trách nhiệm cho những
thiệt hại là hậu quả của việc vi phạm nguyên tắc này.
3. Regulation reference Điều lệ tham khảo
The main reference for the composition of this manual is the Annex I of Machinery
Directive 2006/42/EC.
Nguồn tham khảo chính cho nội dung trong tài liệu hướng dẫn này là phụ lục 1 trong Chỉ thị
về an toàn máy móc của Cộng đồng Châu Âu 2006/42/EC.
In the design, manufacture and realization of the pump was used a series of Technical Standards
in order to satisfy all the European health & safety requirements.
Trong quá trình thiết kế, sản xuất và lắp đặt bơm, OBL luôn sử dụng những tiêu chuẩn kỹ
thuật để đáp ứng yêu cầu an toàn và sức khỏe của Cộng đồng Châu Âu.
4. Presentation Thuyết minh

TÀI LIỆU HD VẬN HÀNH BƠM ĐỊNH LƯỢNG TỪ TÍNH OBL - Ý
www.quangminhvn.com
Page 7
The pump has been constructed in accordance with best practice. Both its life and its electrical
and mechanical reliability will be enhanced if it is correctly used and subjected to regular
maintenance.
Bơm được sản xuất theo thực tế công nghệ. Vòng đời sử dụng cũng như độ tin cậy của máy
móc, thiết bị điện sẽ được tăng cường nếu sử dụng bơm đúng cách và tuân theo những yêu cầu
bảo trì định kỳ.
4.1 Warranty Bảo hành
All OBL metering pumps undergo a specific test before dispatch in accordance to OBL Quality
System ISO-9001:2008, approved and certified by RINA (RINA Services S.p.A.).
Tất cả bơm định lượng OBL đều phải trải qua một quá trình kiểm tra đặc biệt trước khi đưa ra
thị trường theo hệ thống quản lý chất lượng của OBL ISO-9001:2008, được phê duyệt và
chứng nhận bởi RINA.
OBL metering pumps have a warranty against defects in material and workmanship for twelve
(12) months from the date first placed in service or twenty-four (24) months from dispatch
by OBL (whichever comes earlier).
Bơm định lượng OBL có thời gian bảo hành cho những lỗi về vật liệu và tay nghề là 12 tháng
từ ngày lắp đặt đầu tiên hoặc 24 tháng từ ngày OBL đưa ra thị trường (tùy theo cái nào đến
sớm hơn).
OBL’s sole obligation under the warranty is to provide free of charge replacement (to be made
at OBL, Segrate – Milan, Italy) of any part acknowledged as faulty by OBL because of a defect
in mate- rial or workmanship during the warranty period.
Nghĩa vụ duy nhất của OBL theo điều khoản này là cung cấp dịch vụ thay thế miễn phí ( thực
hiện ở OBL, Segrate- Milan, Italy) bất cứ bộ phận nào do lỗi của OBL về vật liệu hay tay nghề
trong thời gian bảo hành.
Warranty DOES NOT applying in the following cases:
Bảo hành không được áp dụng trong những trường hợp sau:
-
Normal wear (e.g. seals, packing);
Hao mòn thông thường (vòng đệm kín, bao bì…)

TÀI LIỆU HD VẬN HÀNH BƠM ĐỊNH LƯỢNG TỪ TÍNH OBL - Ý
www.quangminhvn.com
Page 8
-
If installation and/or utilization is not consistent to selling conditions and/or instruction
manual.
Nếu lắp đặt/ sử dụng không tuân thủ điều kiện bán hàng và tài liệu hướng dẫn.
-
If OBL metering pumps are re-sold to other companies.
Nếu bơm định lượng OBL được bán lại cho những công ty khác.
-
Issues not attributable to a defect in material or workmanship
Vấn đề không phải do lỗi vật liệu hay tay nghề
-
Issues occurring after the expiration of the warranty period
Vấn đề phát sinh khi đã hết thời gian bảo hành
-
Inadequate or improper maintenance or monitoring
Bảo trì hay giám sát không đúng cách/ không đủ
-
Improper repair by anyone other than OBL
Sửa chữa không đúng cách bởi bên thứ 3 không phải OBL
-
Alteration, change or modification by anyone other than OBL
Sửa đổi, thay đổi hay điều chỉnh bởi bên thứ 3 không phải OBL
-
Abrasive wear or corrosion attributable to materials being pumped
Ăn mòn do vật liệu bơm
In case of warranty claim, OBL metering pumps are to be returned to OBL (DDP based) for
inspection and evaluation with relevant description of anomaly malfunction.
Trong trường hợp có khiếu nại bảo hành, bơm định lượng sẽ được trả lại cho OBL (theo điều
khoản DDP) để kiểm tra và đánh giá đính kèm bản mô tả những trục trặc khác thường.
OBL metering pumps being returned must be cleaned from any chemical and properly packed.
If received without cleanness certificate, OBL metering pumps will be sent back without
checking and warranty claim will be denied.
Bơm định lượng trả lại cho OBL phải sạch hóa chất và được đóng gói cẩn thận. Nếu OBL
nhận bơm mà không được đảm bảo sạch sẽ thì OBL sẽ trả lại bơm và từ chối khiếu nại bảo
hành.
Except as expressly provided above, Company makes no warranties or guarantees with respect
to Products or Parts, express or implied, including but not limited to, implied warranties of
merchant- ability or fitness for a particular purpose.
Ngoài trừ những điều khoản trên, OBL không chịu trách nhiệm bảo hành bơm hay phụ
kiện, bao gồm nhưng giới hạn, liên quan đến bảo hành bán, vì một mục đích nào đó.

TÀI LIỆU HD VẬN HÀNH BƠM ĐỊNH LƯỢNG TỪ TÍNH OBL - Ý
www.quangminhvn.com
Page 9
WARNING: Any intervention or repair to the internal parts of the pump must be
carried out by qualified and authorized personnel. The manufacturers decline all
responsibility for the consequences of failure to respect this rule.
CẢNH BÁO: Chỉ những người có kinh nghiệm và trách nhiệm mới được can thiệp hay sửa
chữa những bộ phận bên trong của bơm. Nhà sản xuất từ chối trách nhiệm cho những rủi ro
là hậu quả khi không tuân thủ quy tắc này.
5. Technical Datas Dữ liệu kỹ thuật
Model Max flow
rate (l/h)
Lưu
lượng
dòng tối
đa
Max
pressure
(bar)
Áp suất
tối đa
Max
working
frequency
(imp/min)
Tần số làm
việc tối đa
ml/
pulse
Max
suction
high (m)
Chiều
cao hút
tối đa
Standard
power
supply (*)
Nguồn
điện tiêu
chuẩn
Weight
(kg)
Trọng
lượng
MS 01-15 1 15 120 0.14 1.5 230V-
50/60 Hz
2.3
MS 02-10 2 10 120 0.28 1.5 230V-
50/60 Hz
2.3
MS 05-05 5 7 120 0.69 1.5 230V-
50/60 Hz
2.3
MS 10-10 10 10 180 0.93 1.5 230V-
50/60 Hz
2.3
MS 20-03 20 3 200 1.67 1.5 230V-
50/60 Hz
2.3
MS 50-01 50 0.1 220 3.79 1.5 230V-
50/60 Hz
2.3
(*) Other power supply available on request Những nguồn điện khác có sẵn theo yêu cầu

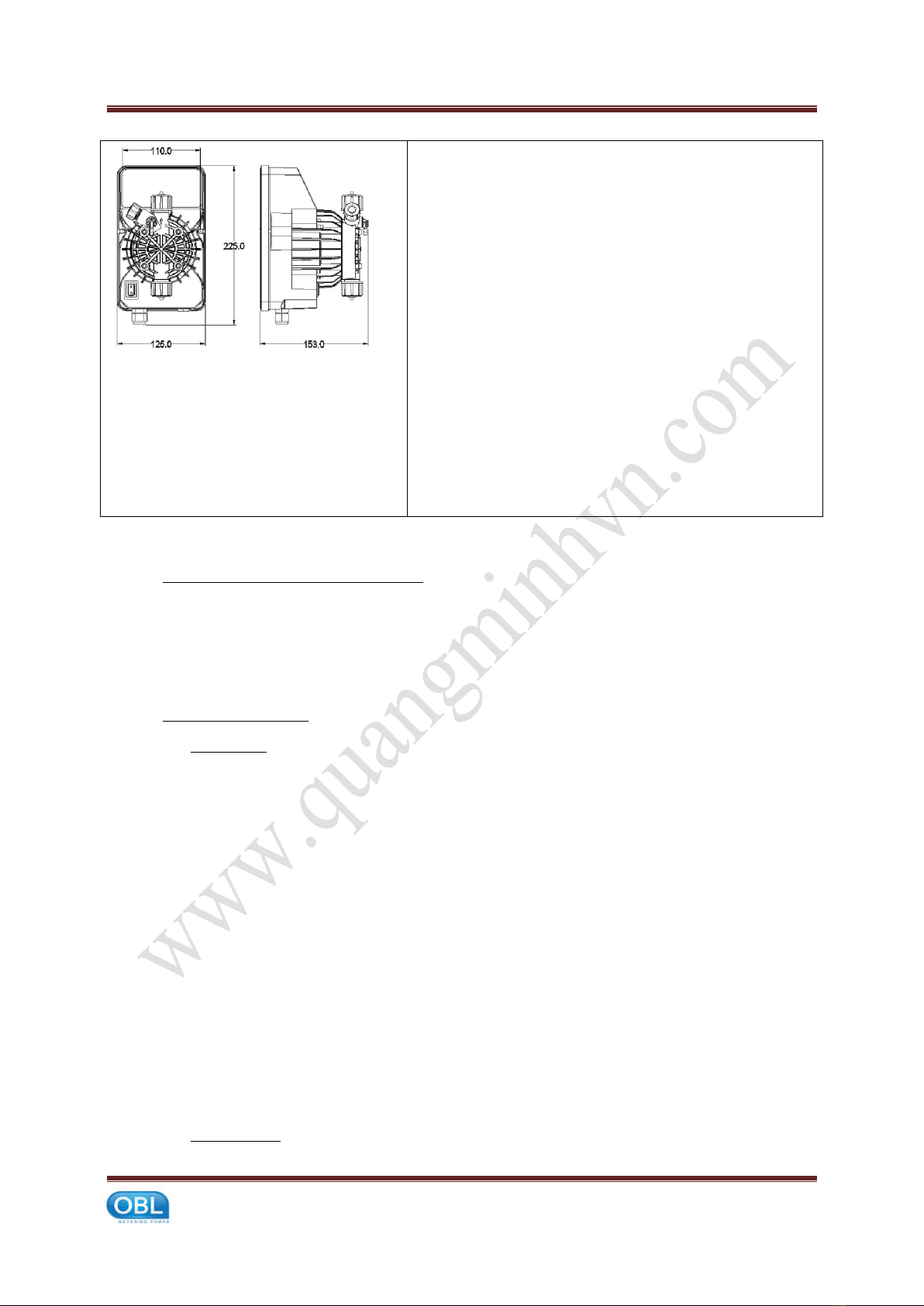

Dimensions (mm)
Kích thước
Materials
Vật liệu

TÀI LIỆU HD VẬN HÀNH BƠM ĐỊNH LƯỢNG TỪ TÍNH OBL - Ý
www.quangminhvn.com
Page 10
Pump head Đầu bơm: polypropylene (on request:
PVC, SS316, PTFE, PVDF)
Diaphragm Màng: PTFE
Connections Khớp nối : polypropylene
Foot filter Bộ lọc chân: polypropylene
Injection valve Van phun: polypropylene
Suction tube Ống hút: PVC crystal
Delivery tube Ống dẫn: polyethylene
Standard valves Van chuẩn: Ceramic ball
Valves on request Van theo yêu cầu: Lip in FPT (on
request: EPDM)
Seats Bệ: FPM (on request: EPDM)
6. Shipping and transporting the pump Gửi và vận chuyển bơm
The pump should always be moved in a vertical (and never in a horizontal) position.
Luôn luôn di chuyển bơm theo vị trí dọc, không bao giờ theo vị trí nằm ngang.
7. Putting into service Đưa vào vận hành
7.1 Assembly Lắp ráp
All metering pumps are normally supplied fully assembled. For greater clarity, please consult
the exploded view of the pump added at the end of the manual, which shows all the pump details
and a complete overview of all the pump components. These drawings are in any case quite
indispensable whenever defective parts have to be re-ordered. For the same purpose, the
appendix also contains other drawings showing the hydraulic parts (pump head and valves).
Tất cả bơm định lượng thường được cung cấp khi đã lắp ráp đầy đủ. Để biết chi tiết hơn, vui
lòng tham khảo bản vẽ bổ sung ở cuối tài liệu này với tất cả chi tiết bơm và bản miêu tả hoàn
chỉnh những bộ phận của bơm. Những bản vẽ này trong bất cứ trường hợp nào cũng rất cần
thiết, đặc biệt khi những bộ phận lỗi được đặt hàng lại. Vì mục đích tương tự, phụ lục cũng
nên gồm những bản vẽ khác chỉ ra những bộ phận chạy bằng sức nước ( đầu bơm và van).

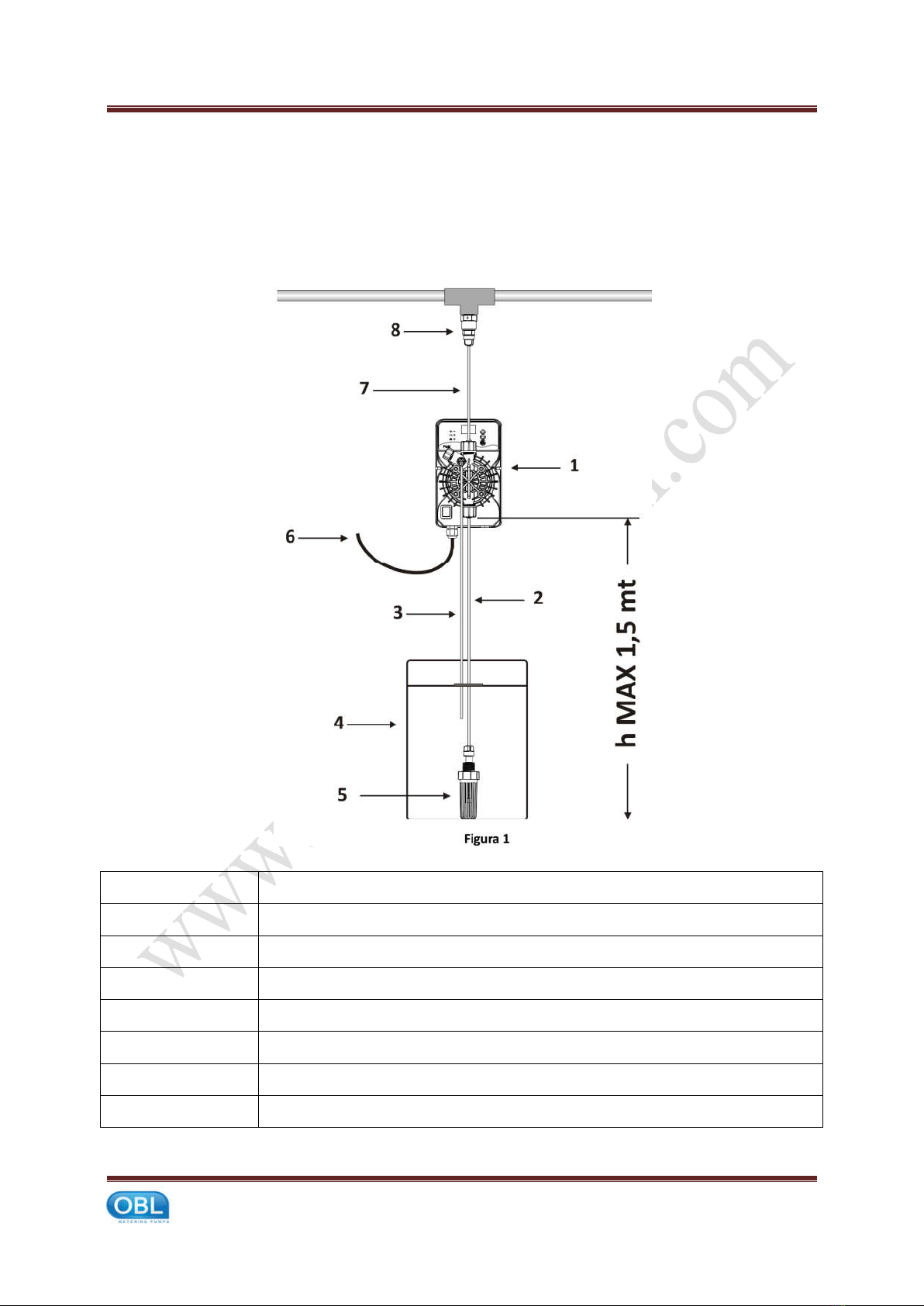

7.2 Installation Lắp đặt
