Instruction Manual
12V Battery Charger - 7A, 17A & 30A models
Manuel d’instruction
Chargeur de batterie 12V - Modèles 7A, 17A et 30A
Handbuch
12-V-Batterieladegerät Modelle mit 7, 17 und 30 A
Publication No: EN-ODY-BC-IOM-002- October 2018

CRITICAL INFORMATION
The information provided herein reects the
product status at the time of printing this manual.
The manufacturer reserves the right to improve
or modify the product, specications and
documentation at any time without prior notice.
The manufacturer will not be held responsible for
errors or damages resulting from incorrect use or
from any misunderstanding of the instructions.
The content of this documentation may not be
copied, reproduced, translated or otherwise
passed on to third parties in any form without the
express written consent of EnerSys®.
DANGER!
High Voltage - Risk of Electrical Shock
Failure to comply with these instructions could
result in personal injury or death, property
damage or may impair the correct function of
the charger. Do not use the charger if the wires/
cables become damaged.
WARNING!
Only AGM batteries should be charged with this
charger.
IMPORTANT INFORMATION!
To avoid damage or injury, follow the
instructions for the charger and battery to
be charged each time prior to installing and
using the ODYSSEY® Battery charger. Keep
this manual close to the product so it can be
referred to at a later date.
USER MANUAL
- Read these instructions before the charger is
placed in use.
- Keep this manual within easy reach for the user
of this battery charger.
- During charging, the batteries must be placed
in a well-ventilated area.
- Always connect the positive cable to the battery
rst, then the negative to the vehicle chassis.
The battery charger is then to be connected to
the mains.
- Hydrogen gas will be produced when charging
lead-acid batteries and hydrogen gas is
explosive.
- Do not charge the battery in a sealed
enclosure.
- Open ames and sparks should be kept away
from batteries as they may produce explosions.
- After charging, disconnect the battery charger
from the main supply, then remove the chassis
connection and then the battery connection.
- The supply cable cannot be replaced. If the
cable is broken the appliance should be
disposed of.
GENERAL
The ODYSSEY® Battery charger is suitable for
charging AGM batteries.
The charger is small and very compact and can
therefore be located close to the battery.
The charger operates in high frequency and
should be connected to a standard 220V to 230V
mains connection with ground. The built in micro
controller controls the charging process according
to the selected charging algorithm. The 7 Amp
charger has the ‘STANDARD’ charging algorithm
pre-set in the factory. In the case of the 17A
and 30A chargers, the algorithm is set using the
“MODE” button. The recommended charging
algorithm for ODYSSEY Batteries is ‘STANDARD’.
2 www.odysseybattery.com
ODYSSEY®12V Battery Charger Instruction Manual
ENGLISH

During charging the progress is displayed with a
status indicator LED on the front or side panel.
The micro-controller also controls the charging
progress with regards to the temperature of the
charger and time. If a fault occurs in the battery or
the temperature increases, the charging current will
be limited.
INSTALLATION
The ODYSSEY® Battery charger is suitable for
indoor and outdoor use.
It can be positioned horizontally on a table or a
shelf, hung on a wall or as a built-in charger in the
vehicle or machinery.
Position the charger in such a way that air
circulation will not be obstructed.
When the charger is tted on a wall or mounted in
a vehicle it should preferably be vertically mounted
for optimal cooling. The battery charger will get hot
during operation and should therefore be mounted
away from easy accidental contact with the user if
mounted on a vehicle.
CHARGING
Read the ODYSSEY Battery Owner’s Manual
before charging.
Chargers can be used to charge batteries in-situ
(on vehicle), or removed to a suitable recharging
area. The following connection procedure should
be used:
Battery in-situ:
1. Connect and disconnect the battery leads only
when the mains supply is disconnected.
2. For a battery installed in a vehicle, rst connect
the positive (red) connector of the charger to
the positive (POS ,P, +) ungrounded post of the
battery. Connect the negative (black) connector
of the charger to the vehicle chassis or engine
block away from the battery.
3. Do not over-charge the battery.
4. Do not smoke, strike a match or cause a spark
in the vicinity of the battery.
5. Use in a well-ventilated area.
6. Never charge a frozen, damaged, or leaking
battery.
Battery removed from vehicle:
1. Once removed to a suitable charging station,
connect the positive (red) connector from the
charger to the positive (POS ,P, +) post of the
battery.
2. Connect the negative (black) connector to the
negative (NEG,N, -) post of the battery.
3. Ensure charger is correctly secured and
positioned.
4. Select a suitable power socket for the charger
and turn on power.
5. Reverse the above procedure to ensure safe
removal.
ODYSSEY®12V Battery Charger Instruction Manual
www.odysseybattery.com 3

SELECTING AN ODYSSEY®BATTERY CHARGER
The charger will automatically charge once it’s connected to the battery. Charge times will vary
depending on:
1. Size of battery
2. Depth of discharge of the battery
3. Age of the battery
The table below provides a guide to select the appropriate charger for the ODYSSEY Battery range.
ODYSSEY®Battery
Type
ODYSSEY®Battery
Nominal Capacity
(20hr Rate - Ah)
Recommended ODYSSEY®Battery Charger
12V 7A 12V 17A 12V 30A
PC310 83
PC370 15 3
PC535 14 3
PC545 13 3
PC625 18 3
PC680 16 3
PC925 28 3
PC950 34 3
PC1100 45 3
PC1200 42 3
PC1220 70 3
PC1230 55 3
PC1350 95 3
PC1400 65 3
PC1500 68 3
PC1700 68 3
PC1750 74 3
PC1800-FT 214 3
PC2150 100 3
Note: larger chargers can be used which may result in a shorter recharge time.
ODYSSEY®12V Battery Charger Instruction Manual
4 www.odysseybattery.com
629-DIN B-1300 3
625-DIN C-1500 3
170
220

USING THE CHARGER
The charging process will start after a few seconds
and a yellow LED will light up to indicate the rst
stage of charging.
The yellow LED will be lit until the battery is fully
charged.
When the battery is fully charged the green LED
will light up and the charger automatically goes into
maintenance charging mode.
The charger will stay in maintenance charging
mode until the charger is disconnected from the
battery or it is unplugged.
The charger should only be disconnected when
the green LED is lit. The red LED will light up when
the charger detects an error in the operation.
To restart the charger disconnect from the mains,
then reconnect.
WARNING!
Always switch o the charger before
disconnecting the battery. If the battery is
disconnected without switching o the charger,
sparks may be produced.
CHARGING INDICATORS
INDICATOR EVENT
First Yellow Diode The charging process starts with maximum power (I-Phase). The current drops
as the battery is recharged. The charging time is determined by the battery size
and the depth of discharge.
Second Yellow
Diode
When the threshold value (BR) is reached, the internal timer starts the absorption
phase of the charging process. This phase keeps the charger at a higher
charging voltage (14.4V) for 4 hours. This ensures recharge and equalizes
the charge across all battery cells. This action also prevents sulphation of the
battery.
Green Diode Maintenance phase, where the voltage drops to 13.7V. This phase keeps the
battery fully charged and the charger can be left switched on in this position over
time.
Possible parallel load or consumption is supplied from the charger and the
battery is kept fully charged. The battery charger can provide full power in this
phase.
ODYSSEY®12V Battery Charger Instruction Manual
www.odysseybattery.com
5

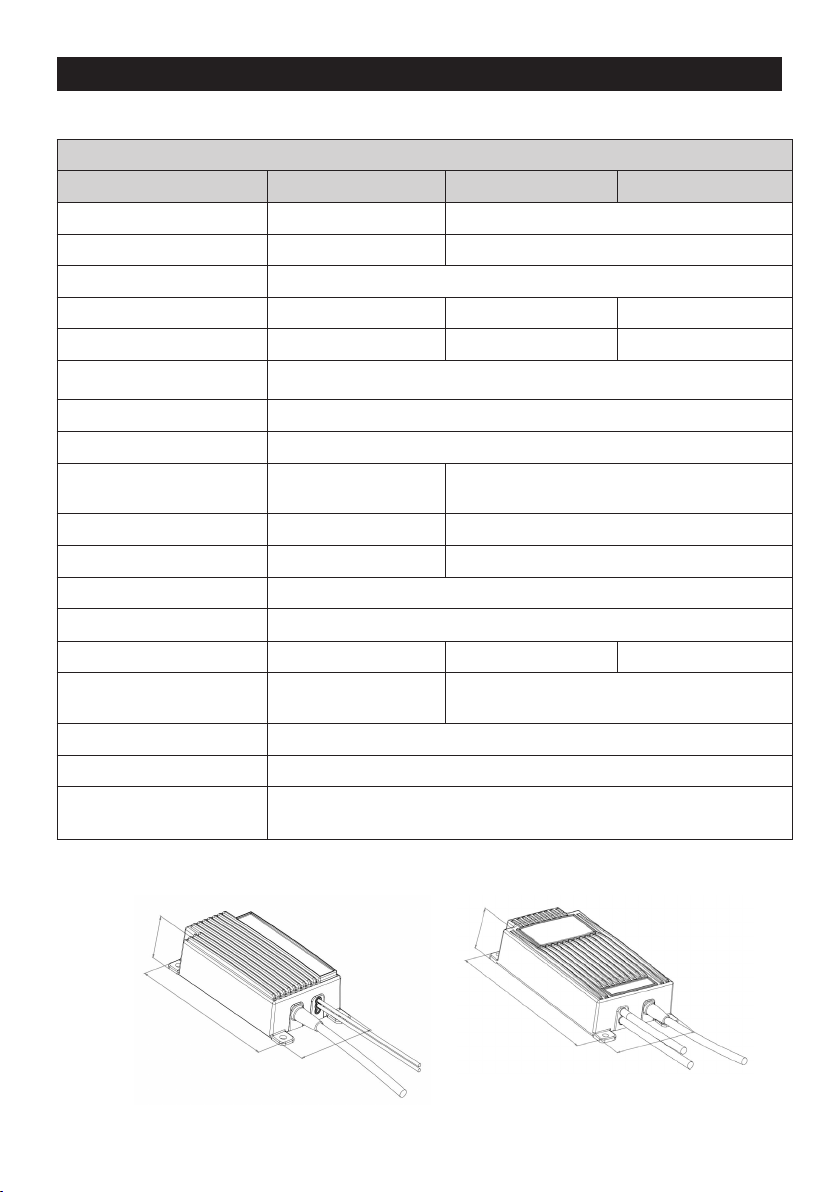

TECHNICAL SPECIFICATIONS
ODYSSEY®BATTERY CHARGER
Type 12V 7A 12V 17A 12V 30A
Dimensions (L x W x H ) 155 x 80 x 42mm 192 x 98 x 44.5mm
Weight 1.1kg 1.7kg
Operating Temperature -25°C to 40°C
Charge Current 7A 17A 30A
Voltage 12V 12V 12V
Typical Charging
Voltage
14.4V
Power supply Mode 13.7V
Battery Type Suitable for ODYSSEY batteries
Recommended Battery
Capacity
20-120Ah 20-500Ah
Input Voltage (mains) 90-270VAC 90-250VAC (Limited eect <200VAC)
Ripple <1% <3%
IP Class IP67
Protection Class Class 1
Battery Cable 2 x 1.5mm2, 1.5m L 2 x 2.5mm2, 1.5m L 2 x 4mm2, 1.5m L
Mains Cable 3 x 0.75mm2,
Rubber Cable, 1.5m L
3 x 1.0mm2,
Rubber Cable, 1.5m L
Connections Crocodile clips
Housing Aluminium, powder coated, dark grey (RAL 7015)
Other Protection against incorrect polarity and short-circuit. CE-approved.
OUTLINE DRAWINGS
12V 7A
H
L
W
12V 17A & 30A
W
L
H
ODYSSEY®12V Battery Charger Instruction Manual
6 www.odysseybattery.com

WARRANTY
ODYSSEY® Battery chargers have been designed
to give a long-life of trouble free operation.
However, in the unlikely event of a problem or issue
with your charger then please contact your retailer,
with the following:
- Receipt or proof of purchase
- Model number
- Product serial number
- A brief description of the problem
DO NOT USE THIS PRODUCT WITHOUT
READING THE ENTIRE MANUAL.
Incorrectly installed or use of the product can
cause injury to the user, damage the product and/
or the connected equipment. If the product is
used the wrong way, the warranty may be void.
- The warranty only applies to the original
purchaser within a period of 24 months from
the date of delivery.
- EnerSys® guarantees that the product is in
working condition upon delivery, otherwise a full
refund will be given.
- If the user has not conducted a proper
installation, or has used the product incorrectly,
the warranty is void.
www.odysseybattery.com 7
ODYSSEY®12V Battery Charger Instruction Manual

INFORMATIONS ESSENTIELLES
Les informations fournies ici reètent l’état du
produit au moment de l’impression de ce manuel.
Le fabricant se réserve le droit d’améliorer ou
de modier le produit, les spécications et la
documentation à tout moment sans préavis.
Le fabricant ne sera pas tenu responsable des
erreurs ou dommages résultant d’une utilisation
incorrecte ou d’une mauvaise compréhension des
instructions. Le contenu de cette documentation
ne peut être copié, reproduit, traduit ou transmis
à des tiers sous quelque forme que ce soit sans
l’autorisation écrite expresse d’EnerSys®.
DANGER !
Haute tension - Risque d’électrocution
Le non-respect de ces instructions peut
entraîner des blessures ou la mort, des
dommages matériels ou un dysfonctionnement
du chargeur. N’utilisez pas le chargeur si les
câbles sont endommagés.
AVERTISSEMENT !
Seules les batteries AGM peuvent être
chargées avec ce chargeur.
INFORMATIONS IMPORTANTES !
Pour éviter tout dommage ou blessure, suivez à
chaque fois les instructions du chargeur et de la
batterie à charger avant d’installer et d’utiliser le
chargeur de batterie ODYSSEY®. Conservez ce
manuel à proximité du produit an qu’il puisse
être consulté ultérieurement.
MANUEL DE L’UTILISATEUR
- Lisez ces instructions avant d’utiliser le
chargeur.
- Conservez ce manuel à portée de main de
l’utilisateur du chargeur de batterie.
- Pendant la charge, les batteries doivent être
placées dans un endroit bien aéré.
- Commencez toujours par raccorder le câble
positif à la batterie, puis le négatif au châssis du
véhicule. Le chargeur de batterie doit ensuite
être raccordé au secteur.
- De l’hydrogène gazeux sera produit lors de la
charge des batteries plomb-acide. L’hydrogène
gazeux est explosif.
- Ne chargez pas la batterie dans un habitacle
étanche.
‐ Évitez les ammes nues et les étincelles à
proximité des batteries car elles peuvent
provoquer des explosions.
- Après la charge, débranchez le chargeur
de batterie de l’alimentation principale, puis
débranchez la connexion du châssis et la
connexion de la batterie.
- Le câble d’alimentation ne peut pas être
remplacé. Si le câble est cassé, l’appareil doit
être jeté.
GÉNÉRALITÉS
Le chargeur de batterie ODYSSEY®permet de
charger des batteries AGM.
Le chargeur est petit et très compact et peut donc
être placé à proximité de la batterie.
Le chargeur fonctionne à haute fréquence et
doit être branché sur une prise de courant
standard 220V à 230V avec mise à la terre. Le
microcontrôleur intégré contrôle le processus
de charge en fonction de l’algorithme de charge
choisi. Le chargeur de 7 ampères possède
l’algorithme de charge STANDARD préréglé en
usine. Pour les chargeurs 17A et 30A, l’algorithme
est réglé à l’aide du bouton « MODE ». L’algorithme
de charge recommandé pour les batteries
ODYSSEY est « STANDARD ».
8 www.odysseybattery.com
Manuel d’instruction de chargeur de batterie 12V ODYSSEY®
FRANÇAIS

Pendant la charge, l’état de charge s’ache
avec un indicateur LED sur le panneau frontal ou
latéral. Le microcontrôleur contrôle également
l’avancement de la charge en fonction de la
température du chargeur et du temps. Si un défaut
survient dans la batterie ou si la température
augmente, le courant de charge est limité.
INSTALLATION
Le chargeur de batterie ODYSSEY® convient aussi
bien pour un usage intérieur qu’extérieur.
Il peut être positionné horizontalement sur une
table ou une étagère, accroché au mur ou comme
chargeur intégré dans un véhicule ou une machine.
Placez le chargeur de manière à ne pas entraver la
circulation d’air.
Lorsque le chargeur est installé sur un mur ou
monté dans un véhicule, il est préférable de le
monter verticalement pour un refroidissement
optimal. Le chargeur de batterie chaue pendant le
fonctionnement et doit donc être monté de façon
à éviter tout contact accidentel avec l’utilisateur en
cas de montage sur un véhicule.
CHARGE
Lisez le manuel d’utilisation de la batterie
ODYSSEY avant de la charger.
Les chargeurs peuvent être utilisés pour charger
les batteries in situ (sur le véhicule) ou être placés
dans une zone de recharge appropriée. La
procédure de connexion suivante doit être utilisée :
Batterie in situ :
1. Branchez et débranchez les câbles de la
batterie uniquement lorsque l’alimentation
secteur est coupée.
2. Pour une batterie installée dans un véhicule,
connectez d’abord le raccord positif (rouge)
du chargeur à la borne positive (POS, P, +)
pas de mise à la terre de la batterie. Branchez
le connecteur négatif (noir) du chargeur au
châssis du véhicule ou au bloc-moteur, à l’écart
de la batterie.
3. Ne surchargez pas la batterie.
4. Ne fumez pas, n’allumez pas une allumette ou
ne provoquez pas d’étincelle à proximité de la
batterie.
5. Installez-vous dans un endroit bien aéré.
6. Ne chargez jamais une batterie gelée,
endommagée ou qui présente une fuite.
Batterie in situ :
1. Une fois retiré à une station de charge
appropriée, connectez le raccord positif (rouge)
du chargeur à la borne positive (POS, P, +) de
la batterie.
2. Branchez le connecteur négatif (noir) sur la
borne négative (NEG, N, -) de la batterie.
3. Assurez-vous que le chargeur est xé et
positionné correctement.
4. Sélectionnez une prise de courant appropriée
pour le chargeur et mettez l’appareil sous
tension.
5. Pour assurer un retrait en toute sécurité, suivez
les étapes décrites ci-dessus dans l’autre sens.
Manuel d’instruction de chargeur de batterie 12V ODYSSEY®
www.odysseybattery.com 9

CHOISIR UN CHARGEUR DE BATTERIE ODYSSEY®.
Le chargeur charge automatiquement une fois connecté à la batterie. Les durées de charge varient en
fonction de :
1. la taille de la batterie
2. la profondeur de décharge de la batterie
3. l’âge de la batterie
Le tableau ci-dessous peut vous aider à choisir le chargeur approprié pour la gamme de batteries ODYSSEY.
Type de batteries
ODYSSEY®
Batterie ODYSSEY®
Capacité nominale
(Ah – en 20 h )
Chargeur de batterie ODYSSEY®recommandé
12V 7A 12V 17A 12V 30A
Remarque : des chargeurs de plus grande capacité peuvent être utilisés, ce qui réduira le temps de charge.
Manuel d’instruction de chargeur de batterie 12V ODYSSEY®
10 www.odysseybattery.com
PC310 83
PC370 15 3
PC535 14 3
PC545 13 3
PC625 18 3
PC680 16 3
PC925 28 3
PC950 34 3
PC1100 45 3
PC1200 42 3
PC1220 70 3
PC1230 55 3
PC1350 95 3
PC1400 65 3
PC1500 68 3
PC1700 68 3
PC1750 74 3
PC1800-FT 214 3
PC2150 100 3
629-DIN B-1300 3
625-DIN C-1500 3
170
220

UTILISATION DU CHARGEUR
Le processus de charge démarre après quelques
secondes et une LED jaune s’allume pour indiquer
le premier niveau de charge.
La LED jaune s’allume jusqu’à ce que la batterie
soit complètement chargée.
Lorsque la batterie est complètement chargée,
la LED verte s’allume et le chargeur passe
automatiquement en mode de charge de
maintenance.
Le chargeur restera en mode de charge de
maintenance jusqu’à ce que le chargeur soit
déconnecté de la batterie ou qu’il soit débranché.
Le chargeur ne peut être débranché que lorsque la
LED verte s’allume. La LED rouge s’allume lorsque
le chargeur détecte une erreur de fonctionnement.
Pour redémarrer le chargeur, débranchez-le du
secteur, puis rebranchez-le.
AVERTISSEMENT !
Éteignez toujours le chargeur avant de
débrancher la batterie. Si la batterie est
déconnectée sans éteindre le chargeur, des
étincelles peuvent se produire.
INDICATEURS DE CHARGE
INDICATEUR ÉVÉNEMENT
Première diode
jaune
Le processus de charge commence avec la puissance maximale (phase I).
Le courant chute lorsque la batterie est rechargée. Le temps de charge est
déterminé par la taille de la batterie et la profondeur de décharge.
Deuxième diode
jaune
Lorsque la valeur seuil (BR) est atteinte, le temporisateur interne démarre la
phase d’absorption du processus de charge. Cette phase maintient le chargeur
dans la tension de charge plus élevée (14,4 V) pendant 4 heures. Cela assure la
recharge et égalise la charge dans tous les éléments de la batterie. Cette action
empêche également la sulfatation de la batterie.
Diode verte Phase de maintenance, la tension chute à 13,7 V. Cette phase maintient la
batterie complètement chargée et le chargeur peut rester allumé dans cette
position pendant un certain temps.
La consommation ou la charge parallèle possible est fournie par le chargeur et
la batterie reste complètement chargée. Le chargeur de batterie peut fournir la
pleine puissance dans cette phase.
Manuel d’instruction de chargeur de batterie 12V ODYSSEY®
www.odysseybattery.com 11

SPÉCIFICATIONS TECHNIQUES
Chargeur de batterie ODYSSEY®
Type 12V 7A 12V 17A 12V 30A
Dimensions (L x l x H) 155 x 80 x 42mm 192 x 98 x 44.5mm
Poids 1.1kg 1.7kg
Température de
fonctionnement
-25°C to 40°C
Intensité de charge 7A 17A 30A
Tension 12V 12V 12V
Tension de recharge
habituelle
14.4V
Mode d’alimentation 13.7V
Type de batterie Convient pour les batteries ODYSSEY
Capacité de batterie
recommandée
20-120Ah 20-500Ah
Tension d’entrée
(secteur)
90-270VAC 90-250VAC (eet limité <200VAC)
Ondulation <1% <3%
Classe IP IP67
Classe de protection Classe 1
Câble de batterie 2 x 1.5mm2, 1.5m L 2 x 2.5mm2, 1.5m L 2 x 4mm2, 1.5m L
Câble secteur 3 x 0.75mm2,
Câble de caoutchouc, 1.5m L
3 x 1.0mm2,
Câble de caoutchouc, 1.5m L
Connexions Pinces crocodiles
Boîtier Aluminium, revêtement époxy, gris foncé (RAL 7015)
Autre Protection contre l’inversion de polarité et les courts-circuits. Approuvé CE.
SCHÉMAS D’ENCOMBREMENT
12V 7A
H
L
W
12V 17A & 30A
W
L
H
Manuel d’instruction de chargeur de batterie 12V ODYSSEY®
12 www.odysseybattery.com

GARANTIE
Les chargeurs de batterie ODYSSEY® ont été
conçus pour assurer une longue durée de vie
sans problème. Toutefois, dans l’éventualité peu
probable d’un problème avec votre chargeur,
veuillez contacter votre revendeur, en indiquant ce
qui suit :
- Reçu ou preuve d’achat
- Numéro modèle
- Numéro de série du produit
- Une brève description du problème
N’UTILISEZ PAS CE PRODUIT SANS AVOIR
LU LE MANUEL COMPLET.
Un produit mal installé ou mal utilisé peut
provoquer des blessures à l’utilisateur,
endommager le produit et/ou l’équipement
raccordé. Si le produit est mal utilisé, la garantie
peut être annulée.
- La garantie ne s’applique à l’acheteur initial que
dans un délai de 24 mois à compter de la date
de livraison.
- EnerSys® garantit que le produit est en état
de fonctionnement à la livraison, sinon un
remboursement complet sera accordé.
- Si l’utilisateur n’a pas eectué une installation
correcte ou s’il a utilisé le produit de manière
incorrecte, la garantie est annulée.
www.odysseybattery.com 13
Manuel d’instruction de chargeur de batterie 12V ODYSSEY®

WICHTIGE INFORMATIONEN
Die in diesem Handbuch enthaltenen Informationen
entsprechen dem Produktstatus bei Drucklegung
dieses Handbuchs. Der Hersteller behält sich
das Recht vor, das Produkt, die Spezikationen
und die Dokumentation jederzeit ohne vorherige
Benachrichtigung zu verbessern oder zu ändern.
Der Hersteller ist nicht verantwortlich für
Fehler, Störungen oder Schäden, die durch
unsachgemäße Bedienung oder Nichtverstehen
der Bedienanweisungen entstehen. Der Inhalt
dieser Dokumentation darf ohne ausdrückliche
schriftliche Zustimmung von EnerSys®weder
kopiert, wiedergegeben, übersetzt oder in anderer
Weise Drittparteien zugänglich gemacht werden.
GEFAHR!
Hochspannung – Gefahr durch
Stromschlag
Bei Nichtbeachtung dieser Anweisung
kann es zu Verletzungen oder zum Tod, zu
Sachschäden oder zur Beeinträchtigung der
Funktion des Ladegeräts kommen. Verwenden
Sie das Ladegerät nicht, wenn die Drähte/Kabel
beschädigt sind.
WARNUNG!
Mit diesem Ladegerät dürfen nur AGM-
Batterien geladen werden.
WICHTIGE INFORMATIONEN!
Befolgen Sie zur Vermeidung von Sachschäden
oder Verletzungen die Anweisungen für das
Ladegerät und die zu ladende Batterie immer
genau, bevor Sie das ODYSSEY®-Ladegerät
installieren und verwenden. Bewahren Sie
dieses Handbuch in der Nähe des Produkts
auf, damit es später immer zur Hand ist.
BENUTZERHANDBUCH
‐ Lesen Sie diese Anweisungen, bevor Sie das
Ladegerät einsetzen.
‐ Bewahren Sie dieses Handbuch in Griweite
des Benutzers des Batterieladegeräts auf.
‐ Die Batterien müssen sich während des
Ladevorgangs in einem gut belüfteten Bereich
benden.
‐ Schließen Sie immer zuerst das Plus-Kabel
an die Batterie an und dann das Minus-Kabel
an das Fahrgestell. Anschließend muss
das Batterieladegerät an das Stromnetz
angeschlossen werden.
‐ Beim Laden von Blei-Säure-Batterien entsteht
explosives Wasserstogas.
‐ Laden Sie die Batterie nicht in einem
abgedichteten Behältnis oder Gehäuse.
‐ Oenes Feuer und Funken dürfen in der
Nähe von Batterien nicht auftreten, da dies zu
Explosionen führen könnte.
‐ Trennen Sie nach dem Ladevorgang das
Batterieladegerät vom Stromnetz, klemmen Sie
dann das Kabel vom Fahrgestell ab und dann
den Batterieanschluss.
‐ Das Netzkabel kann nicht ausgetauscht
werden. Ist das Kabel defekt, muss das Gerät
entsorgt werden.
ALLGEMEINES
Das Batterieladegerät der Baureihe ODYSSEY®
eignet sich zum Auaden von AGM-Batterien.
Das Ladegerät ist klein und sehr kompakt und kann
daher in der Nähe der Batterie stehen.
Das Ladegerät arbeitet mit hoher Frequenz und
muss an ein normales, geerdetes Stromnetz mit 220
bis 230 V angeschlossen werden. Die eingebaute
Mikrosteuerung steuert den Ladeprozess
entsprechend dem ausgewählten Ladealgorithmus.
Beim 7-A-Ladegerät ist der Ladealgorithmus
„STANDARD“ werkseitig voreingestellt. Bei
den Ladegeräten mit 17 und 30 A werden die
Algorithmen mittels des Knopfs „MODE“ eingestellt.
Der empfohlene Ladealgorithmus für ODYSSEY-
Batterien ist „STANDARD“.
14 www.odysseybattery.com
Handbuch für die 12-V-Batterieladegeräte der Baureihe ODYSSEY®
DEUTSCHE

Während des Auadens wird der Fortschritt durch
eine Status-LED am vorderen oder seitlichen
Bedienfeld angezeigt. Die Mikrosteuerung steuert
den Ladevorgang auch hinsichtlich der Temperatur
des Ladegeräts und der Zeit. Kommt es zu einer
Störung in der Batterie oder steigt die Temperatur,
wird der Ladestrom begrenzt.
INSTALLATION
Das Batterieladegerät der Baureihe ODYSSEY®
eignet sich für den Gebrauch in Innenräumen und
im Freien.
Es kann horizontal auf einem Tisch oder Regal
aufgestellt, an einer Wand aufgehängt oder als
eingebautes Ladegerät im Fahrzeug oder in einer
Maschine eingesetzt werden.
Achten Sie aber immer darauf, dass der Luftuss
um das Ladegerät nicht eingeschränkt wird.
Wird das Ladegerät an einer Wand aufgehängt
oder in ein Fahrzeug eingebaut, sollte es im
Hinblick auf eine optimale Kühlung vertikal montiert
werden. Das Batterieladegerät wird während des
Betriebs heiß und muss deshalb bei Montage in
einem Fahrzeug so angebracht werden, dass der
Benutzer nicht versehentlich mit dem Ladegerät in
Kontakt kommt.
AUFLADEN
Lesen Sie vor dem Auaden das
Benutzerhandbuch der ODYSSEY-Batterie.
Ladegeräte können zum Laden von Batterien
am Einbauort (im Fahrzeug) oder außerhalb des
Fahrzeugs in einem geeigneten Ladebereich
verwendet werden. Der Anschluss muss nach
folgender Vorgehensweise durchgeführt werden:
Batterie am Einbauort (im Fahrzeug):
1. Klemmen Sie die Batteriekabel nur an oder ab,
wenn kein Anschluss an das Stromnetz vorliegt.
2. Bei einer im Fahrzeug installierten Batterie wird
zuerst der Plus-Anschluss (rot) des Ladegeräts
an den nicht geerdeten Plus-Pol (POS, P, +)
der Batterie angeschlossen. Schließen Sie den
Minus-Anschluss (schwarz) des Ladegeräts
an das Fahrgestell des Fahrzeugs oder an den
Motorblock (an einer nicht in der Nähe der
Batterie gelegenen Stelle) an.
3. Überladen Sie die Batterie nicht.
4. In der Nähe der Batterie dürfen Sie niemals
rauchen, ein Streichholz anstreichen oder
Funken erzeugen.
5. In gut belüfteten Bereichen verwenden.
6. Niemals eine eingefrorene, beschädigte oder
leckende Batterie laden.
Außerhalb des Fahrzeugs:
1. Bendet sich die Batterie an einer geeigneten
Ladestation, schließen Sie den Plus-Anschluss
(rot) des Ladegeräts an den Plus-Pol (POS, P,
+) der Batterie an.
2. Schließen Sie den Minus-Anschluss (schwarz)
an den Minus-Pol (NEG, N, -) der Batterie an.
3. Achten Sie darauf, dass das Ladegerät richtig
gesichert und aufgestellt ist.
4. Wählen Sie eine geeignete Steckdose für das
Ladegerät und schalten Sie den Strom ein.
5. Zum sicheren Abklemmen wird dieses
Verfahren in umgekehrter Reihenfolge
durchgeführt.
Handbuch für die 12-V-Batterieladegeräte der Baureihe ODYSSEY®
www.odysseybattery.com 15

AUSWAHL EINES ODYSSEY®-BATTERIELADEGERÄTS
Das Ladegerät beginnt den Ladevorgang automatisch, sobald es an die Batterie angeschlossen ist. Die
Ladezeiten sind abhängig von:
1. der Größe der Batterie,
2. der Entladungstiefe der Batterie,
3. dem Alter der Batterie.
Die nachstehende Tabelle hilft Ihnen bei der Auswahl des richtigen Ladegeräts für die Batterien der
Baureihe ODYSSEY.
ODYSSEY®-
Batterietyp
ODYSSEY®-Batterie
Nennkapazität
(20-h-Rate – Ah)
Empfohlenes Batterieladegerät der Baureihe ODYSSEY®
12V 7A 12V 17A 12V 30A
Achtung – Durch größer dimensionierte Ladegeräte kann die Ladezeit reduziert werden.
Handbuch für die 12-V-Batterieladegeräte der Baureihe ODYSSEY®
16 www.odysseybattery.com
PC310 83
PC370 15 3
PC535 14 3
PC545 13 3
PC625 18 3
PC680 16 3
PC925 28 3
PC950 34 3
PC1100 45 3
PC1200 42 3
PC1220 70 3
PC1230 55 3
PC1350 95 3
PC1400 65 3
PC1500 68 3
PC1700 68 3
PC1750 74 3
PC1800-FT 214 3
PC2150 100 3
629-DIN B-1300 3
625-DIN C-1500 3
170
220

VERWENDUNG DES LADEGERÄTS
Der Ladevorgang beginnt nach einigen Sekunden.
Eine gelbe LED leuchtet und zeigt dadurch die
erste Ladestufe an.
Die gelbe LED leuchtet, bis die Batterie vollständig
geladen ist.
Wenn die Batterie vollständig geladen ist, leuchtet
die grüne LED auf und das Ladegerät schaltet
automatisch in den Erhaltungslademodus.
Das Ladegerät bleibt im Erhaltungslademodus, bis
das Ladegerät von der Batterie abgeklemmt oder
der Stecker des Ladegeräts aus der Steckdose
gezogen wird.
Das Ladegerät sollte nur abgeklemmt werden,
wenn die grüne LED leuchtet. Die rote LED
leuchtet, wenn das Ladegerät eine Betriebsstörung
erkennt.
Zum Neustart des Ladegeräts trennen Sie es von
Stromnetz und schließen es dann wieder an.
WARNUNG!
Schalten Sie das Ladegerät immer aus, bevor
Sie die Batterie abklemmen. Wird die Batterie
ohne Ausschalten des Ladegeräts abgeklemmt,
kann es zu Funkenbildung kommen.
LADEANZEIGEN
ANZEIGE EREIGNIS
Erste gelbe Diode Der Ladevorgang beginnt mit maximaler Leistung (I-Phase). Der Strom sinkt
mit zunehmendem Ladezustand der Batterie. Die Auadezeit hängt von der
Batteriegröße und der Tiefe der Entladung ab.
Zweite gelbe Diode Wird der Schwellenwert (BR) erreicht, leitet der interne Timer die
Absorptionsphase des Ladevorgangs ein. Diese Phase hält das Ladegerät
vier Stunden lang auf der höheren Ladespannung (14,4 V). Dies sichert die
Wiederauadung und gleicht die Ladung über alle Batteriezellen hinweg aus. Es
verhindert außerdem die Sulfatierung der Batterie.
Grüne Diode Erhaltungsladephase, die Spannung fällt auf 13,7 V. Diese Phase erhält die volle
Ladung der Batterie und das Ladegerät kann über längere Zeit in dieser Position
eingeschaltet gelassen werden.
Eventuelle Parallellasten oder Verbraucher werden durch das Ladegerät versorgt
und die Batterie bleibt vollständig geladen. Das Batterieladegerät kann in dieser
Phase volle Leistung bringen.
Handbuch für die 12-V-Batterieladegeräte der Baureihe ODYSSEY®
www.odysseybattery.com 17

TECHNISCHE DATEN
ODYSSEY®-BATTERIE-Ladegerät
Typ 12V 7A 12V 17A 12V 30A
Abmessungen (L x B x H) 155 x 80 x 42mm 192 x 98 x 44.5mm
Gewicht 1.1kg 1.7kg
Betriebstemperatur -25°C to 40°C
Ladestrom 7A 17A 30A
Spannung 12V 12V 12V
Typische Ladespannung 14.4V
Stromversorgungsmodus 13.7V
Batterietyp Geeignet für ODYSSEY-Batterien
Empfohlene
Batteriekapazität
20-120Ah 20-500Ah
Eingangsspannung (Netz) 90-270VAC 90-250 VAC (Begrenzte Wirkung <200 VAC)
Welligkeit <1% <3%
IP-Klasse IP67
Schutzart Klasse 1
Batteriekabel 2 x 1.5mm2, 1.5m L 2 x 2.5mm2, 1.5m L 2 x 4mm2, 1.5m L
Stromkabel 3 x 0.75mm2,
Gummikabel, 1,5 m L
3 x 1.0mm2,
Gummikabel, 1,5 m L
Anschlüsse Krokodilklemmen
Gehäuse Aluminium, pulverbeschichtet, dunkelgrau (RAL 7015)
Anderes Verpolungs- und Kurzschlussschutz.
CE-zugelassen.
MASSZEICHNUNGEN
12V 7A
H
L
W
12V 17A & 30A
W
L
H
Handbuch für die 12-V-Batterieladegeräte der Baureihe ODYSSEY®
18 www.odysseybattery.com

GARANTIE
Die Ladegeräte der Baureihe ODYSSEY® sind
auf lange, störungsfreie Lebensdauer ausgelegt.
Sollte dennoch unerwarteterweise eine Störung am
Ladegerät auftreten, wenden Sie sich bitte an Ihren
Händler und halten Sie Folgendes bereit:
‐ Quittung oder Kaufbeleg
‐ Modellnummer
‐ Produktseriennummer
‐ Eine kurze Problembeschreibung
GEBRAUCHEN SIE DIESES PRODUKT NICHT,
OHNE DAS HANDBUCH VOLLSTÄNDIG
GELESEN ZU HABEN.
Fehlerhafte(r) Installation oder Gebrauch können zu
Verletzungen des Benutzers sowie zu Schäden am
Produkt und/oder den angeschlossenen Geräten
führen. Wird das Produkt falsch benutzt, kann dies
zum Erlöschen der Garantie führen.
- Die Garantie gilt nur für den Erstkäufer innerhalb
eines Zeitraums von 24 Monaten ab dem
Lieferdatum.
- EnerSys® garantiert, dass das Produkt bei
Auslieferung in betriebsfähigem Zustand ist.
Andernfalls wird der Kaufpreis in vollem Umfang
zurückerstattet.
- Falls der Benutzer die Installation nicht korrekt
vorgenommen oder das Produkt falsch
gebraucht hat, ist die Garantie hinfällig.
www.odysseybattery.com 19
Handbuch für die 12-V-Batterieladegeräte der Baureihe ODYSSEY®

www.odysseybattery.com
www.enersys.com
Made in Sweden
®
®
Publication No: EN-ODY-BC-IOM-002- October 2018
About EnerSys®
EnerSys, the global leader in stored
energy solutions for industrial applications,
manufactures and distributes reserve power
and motive power batteries, battery chargers,
power equipment, battery accessories and
outdoor equipment enclosure solutions to
customers worldwide. Motive power batteries
and chargers are utilized in electric forklift
trucks and other commercial electric powered
vehicles. Reserve power batteries are used in
the telecommunication and utility industries,
uninterruptible power supplies, and numerous
applications requiring stored solutions including
medical, aerospace and defense systems.
Outdoor equipment enclosure products are
utilized in the telecommunication, cable, utility,
transportation industries and by government
and defense customers. The company also
provides aftermarket and customer support
services to its customers from over 100
countries through its sales and manufacturing
locations around the world.
EnerSys
2366 Bernville Road
Reading, PA 19605
Tel: [phone]
[phone]
EnerSys EMEA
EH Europe GmbH
Baarerstrasse 18
6300 Zug, Switzerland
EnerSys Asia
152 Beach Road
Gateway East Building #11-08
Singapore 189721
Tel: [phone]
© 2018 EnerSys. All rights reserved. Trademarks and logos are the property of EnerSys and its aliates unless
otherwise noted. Subject to revisions without prior notice. E.&O.E.
